Как почистить карбюратор ваз 21099: Чистка, промывка, настройка карбюратора ваз 2109 своими руками

Как почистить карбюратор ВАЗ-2109 своими руками: пошаговая видеоинструкция

Главная проблема, которая возникает с карбюратором, – это засорения из-за некачественного топлива. Работа двигателя может нарушаться, и проявляется это в следующих моментах:

• машина на холостом ходу будет работать нестабильно;
• мощность снизится;
• увеличивается токсичность газов;
• возрастает расход топлива;
• разгоняя авто, случаются «провалы».

Также причина может быть в забитом воздушном фильтре, по этой причине воздух попадает в недостаточном количестве, это повлечет ухудшение качество смеси. Одной из главных причин, является дешевое топливо. Многие водители используют его для экономии, однако этим своему авто можно только навредить.

Читайте также: Как переделать карбюратор на инжектор на ВАЗ-2109

Некоторые автомобилисты полагают, что чем чище карбюратор, тем лучше его работа. Данное мнение ошибочно. Все главные подвижные детали могут сами очищаться. Внутрь самого устройства грязь не проникает. А вот частая чистка способна навредить тем, что грязь несложно занести в трущиеся пары. Если возникают сбои, то об этом могут сказать свечи зажигания, точнее, их вид. Если они светло-коричневого цвета, то пропорции смеси правильные, а вот черный или серый цвет будет свидетельствовать о каких-то проблемах.

На сегодняшний день существует большой выбор автомобильной химии, поэтому, как почистить карбюратор ВАЗ-2109, знает даже водитель-новичок.

В любом автомагазине есть огромный выбор специальных очистителей – от аэрозолей до жидкости для заливания в бак. Стоит обратить внимание, что категорически не рекомендуется использовать средство WD-40 из-за его масляного состава. Удобнее всего применять очистители в баллончиках.

Жидкости, заливающиеся в бак

В отделе автохимии можно найти множество баночек, емкостей, предназначенных специально для чистки карбюраторов. Обычно объемы таких пузырьков составляют около 150 мл. Содержимое этих емкостей выливается в бак перед тем, как заправить автомобиль, и расходуется полностью, пока лампочка не просигнализирует о том, что резервный остаток на нуле. Производители данной продукции заявляют, что жидкости помогут:

• избавиться от загрязнений и отложений;
• повысить эффективность запуска двигателя;
• снизить токсичность выхлопных газов;
• сэкономить на топливе.

Выполнять чистку данными жидкостями рекомендуется раз на пробег в 13-15 тыс. км. Это зависит от того, каким топливом заправляется автомобиль.

Читайте также: Настройка карбюратора ВАЗ-2109 своими руками

Для того чтобы чистка была эффективна, ее нужно выполнять, придерживаясь инструкции. Специалисты рекомендуют разобрать карбюратор, однако стоит быть внимательными, чтобы не потерять мелкие составляющие детали. В процессе разборки следует прочистить каждую часть. Металлические детали можно сложить в банку или коробку и залить средством. Дать постоять несколько часов. После этого под проточной водой с помощью старой зубной щетки впору с легкостью удалить все загрязнения.

Ковырять отверстия и клапаны не стоит, так как можно что-то нарушить и навредить слаженной работе устройства. Такие участки карбюратора лучше прочистить с помощью аэрозоля, о которых и поговорим далее.

Аэрозоль для чистки карбюратора

Смеси для чистки в баллончиках намного практичнее в использовании. Благодаря давлению воздуха, с которым выходит жидкость, можно отчистить детали в труднодоступных местах. Такие аэрозоли состоят из ацетона, пропана, спирта, поэтому, используя их, стоит быть очень аккуратным, чтобы не навредить своему здоровью. Следует избегать попадания жидкости в глаза. Распылять аэрозоль в закрытых помещениях также не рекомендуют. Данные смеси очень огнеопасны.

Такие аэрозоли очень эффективно справляются с различными загрязнениями деталей карбюратора, однако почисть поплавковую камеру им не под силу.

Прочистить карбюратор с помощью аэрозолей можно достаточно легко. Для этого необходимо:

1. Снять воздушный фильтр.
2. Тщательно обрызгать все трубки, как снаружи, так внутри.
3. Через несколько минут нужно завести двигатель на высоких оборотах, а затем в течение пары минут распылять аэрозоль.

Такая процедура занимает около 15 минут. Поэтому водители предпочитают использовать аэрозоли чаще, чем другие жидкости для чистки.

Если карбюратор уже находится в очень запущенном состоянии, то, вероятнее всего, жидкости и аэрозоли могут не справиться с поставленной задачей. Придется карбюратор разбирать полностью и вручную прочищать каждую деталь. Спреи и жидкости используют скорее как профилактические средства, поэтому, в случае сильно загрязненной детали, они могут оказаться не эффективными.

Что понадобится для чистки

Если карбюратор не получилось очистить при помощи автохимии, то автомобиль можно отогнать на СТО или самостоятельно заняться этой проблемой. Для этого потребуется:

1. Чистые хлопковые тряпки.
2. Перчатки резиновые, для защиты рук.
3. Очки защитные.
4. Гаечные ключи, отвертки.
5. Зубочистки, ватные палочки.
6. Аэрозоли в баллонах для чистки.
7. Баллончики с воздухом или компрессор для продувки.
8. Металлические емкости с высокими бортами.

Читайте также: Как поменять направляющие втулки клапанов ВАЗ-2109

Если вы не очень опытный автовладелец, то перед тем, как приступить к работе, следует внимательно изучить инструкции и руководства по эксплуатации. Данная работа будет достаточно сложной и кропотливой. После того как карбюратор будет прочищен и установлен, необходимо будет его отрегулировать.

Чистка карбюратора ВАЗ 2109

Зачастую необходимость в прочистке карбюратора возникает при появлении каких-либо проблем в работе двигателя автомобиля. Это – неустойчивый холостой ход (двигатель троит), провалы и рывки при трогании с места и движении, повышение топливного аппетита и пр. В ряде случаев действительно причиной этих неисправностей является загрязненный карбюратор.

Можно прочистить карбюратор не разбирая, при помощи аэрозольного баллончика с чистящей жидкостью. Конечно это будет не полноценная прочистка карбюратора, но определенного положительного эффекта в устранении неисправностей в работе двигателя можно добиться.

Подготовительные работы

— Приобретаем аэрозоль-очиститель карбюратора

В нашем случае был приобретен очиститель карбюратора ABRO .

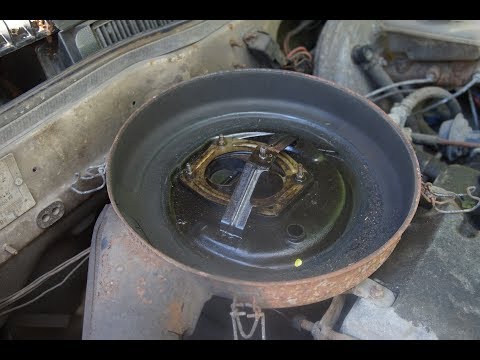

— Снимаем корпус воздушного фильтра двигателя

— Выворачиваем электромагнитный клапан карбюратора или установленную вместо него заглушку-держатель топливного жиклера холостого хода

Нам необходимо будет отверстие в крышке карбюратора под клапан или заглушку, так как через него доступны для прочистки каналы системы холостого хода и переходной системы первой камеры карбюратора.

— Обрабатываем из баллончика первую и вторую камеры карбюратора, отверстия каналов воздушных жиклеров главных дозирующих систем

Необходимо смочить стенки камер, диффузоры, воздушную и дроссельные заслонки. При помощи трубки-насадки стараемся достать самые удаленные поверхности.

— Распыляем чистящую жидкость в отверстие от электромагнитного клапана (заглушки)

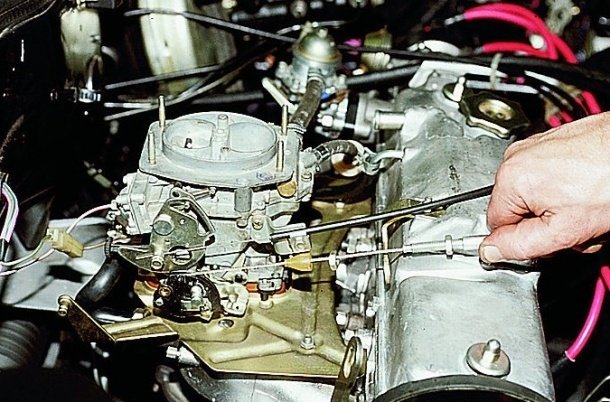

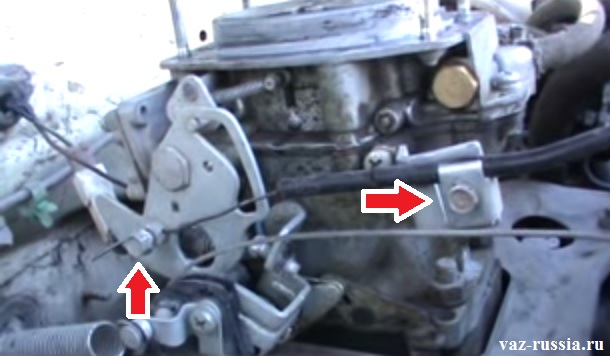

— Распыляем аэрозоль на ту сторону карбюратора, где расположены рычаг привода воздушной заслонки, сектор привода дроссельной заслонки первой камеры и иные рычаги

Таким образом очищаем от загрязнений приводы управления карбюратором.

— Выжидаем 2-3 минуты

Пока очиститель все разъест и размягчит.

— Запускаем двигатель и вытягиваем рукоятку «подсоса» для обеспечения работы на холостом ходу без электромагнитного клапана

Можно немного «погазовать» педалью «газа».

— При работающем на повышенных оборотах двигателе пшикаем в обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем, и отверстие ЭМК

— Проделываем всю вышеперечисленную прочистку карбюратора пару-тройку раз для достижения максимального эффекта

Заворачиваем обратно электромагнитный клапан (заглушку), убираем «подсос». Клапан заворачиваем на работающем двигателе, постепенно, сначала до упора рукой, потом рожковым ключом на 13 по четверти оборота. Пока не добьемся, чтобы при снятии с его вывода наконечника провода двигатель глохнул.

Примечания и дополнения

— Особенно эффективна подобная безразборная прочистка карбюратора с помощью аэрозоля при неустойчивом холостом ходе двигателя.

— Для устранения провалов стоит в дополнение к этой прочистке снять верхнюю часть (крышку) карбюратора извлечь распылитель ускорительного насоса, обработать его аэрозолем, продуть сжатым воздухом.

— При наличии сильно загрязненного карбюратора, долгое время (или вообще никогда) не подвергавшегося чистке лучше всего провести прочистку с его полной разборкой.

— Если, опять же, карбюратор сильно загрязнен снаружи, имеет смысл очистить его наружние поверхности аэрозолем.

Еще пять статей на сайте по ремонту и обслуживанию карбюраторов Солекс

Содержание

• Ремонт и чистка карбюратора ВАЗ 2109
• Разборка карбюратора ВАЗ 2109
• Процесс чистки
• Сборка карбюратора ВАЗ 2109
• Регулировка карбюратора ВАЗ 2109
• Чистка карбюратора на ВАЗ 2109
• Как почистить карбюратор на ВАЗ 2109
• Лада 2108 Гонка › Бортжурнал › Чистка и профилактика карбюратора

Ремонт и чистка карбюратора ВАЗ 2109

Ремонт карбюратора на автомобиле марки ВАЗ 2109 предполагает разборку и чистку основных узлов с заменой изношенных деталей. Перед началом разборки необходимо обзавестись специальным ремкомплектом под свой вид карбюратора. Комплект включает следующее:

• уплотнительные прокладки;
• диафрагмы пускового устройства;
• диафрагмы ускорительного насоса;
• жиклеры.

Мы не советуем снимать дроссельную и воздушную заслонки, так как их непросто установить на место. Неправильная установка, в свою очередь, нарушает их работу.

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

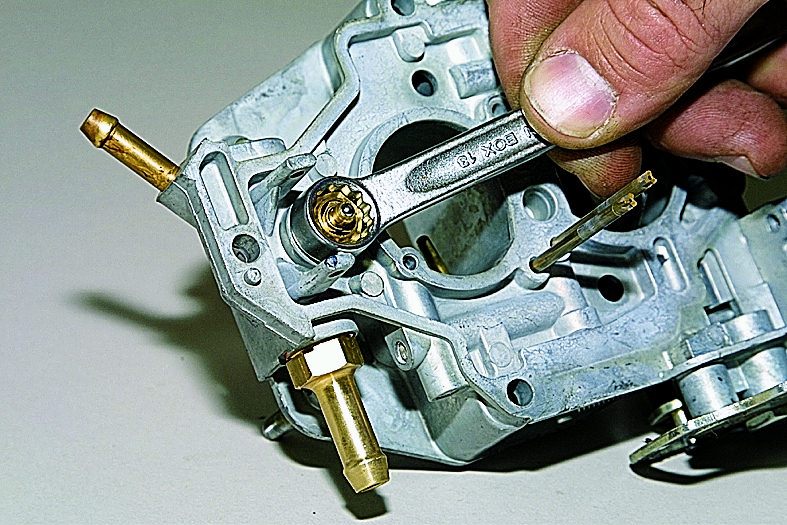

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

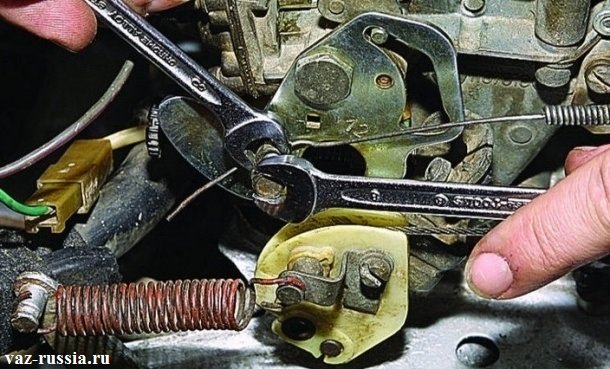

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.

Сборка карбюратора ВАЗ 2109

Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону.

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

Регулировка карбюратора ВАЗ 2109

На все автомобили марки ВАЗ 2109 установлены карбюраторы отечественного производства Солекс. Несмотря на модификацию карбюратора он настраивается по определенному принципу. Таким образом, наши рекомендации по настройке подойдут для всех марок автомобилей с карбюраторами Солекс. Мы расскажем вам о тех регулировках, которые вы сможете произвести дома, не имея специализированного оборудования и инструментов.

Карбюратор всегда следует начинать настраивать с поплавковой камеры. Для начала проверяется и регулируется уровень топлива. Сделать это можно следующим образом:

1. Заведите мотор и позвольте ему поработать в течение нескольких минут. Затем заглушите его.
2. Снимите с карбюратора воздушный фильтр.
3. Отключите шланг, по которому подается топливо.
4. Бережно выкрутите пять болтов. Делать это нужно строго вертикально, чтобы не навредить поплавкам. Демонтируйте крышку карбюратора и переверните ее, положив на ровную поверхность.
5. С помощью штангенциркуля измерьте расстояние от кромки корпуса поплавковых камер до уровня топлива внутри них. Расстояние должно быть равно 25,5 мм. Если это не так, отрегулируйте его, подогнув язычок крепления поплавков.
6. Сняв и перевернув крышку проверьте, параллельны ли все кромки поплавков привалочной поверхности. Регулировать их следует, воздействуя на крепления поплавков.

Следующая стадия настройки карбюраторов ВАЗ 2109 предполагает регулировку пускового устройства. Сделать это можно, сняв карбюратор с автомобиля.

Перед выполнением работ нужно проверить состояние диафрагмы. Если она повреждена – замените.

Для регулировки необходимо выполнить такие процедуры:

1. Поверните рычаг привода воздушной заслонки, чтобы ее закрыть.
2. Утопите шток пускового устройства при помощи отвертки.
3. Измерьте зазоры между стенкой камеры и приоткрытой заслонкой. Сверьте данные с теми, которые предоставляет производитель. При несоответствии необходимо приступить к регулировке.
4. Проверните регулировочный винт отверткой, ослабив контргайку на корпусе. Зазор при выкручивании увеличивается, а при закручивании уменьшается.
5. Измерьте зазор дроссельной заслонки первой камеры. Воздушная заслонка при этом должна быть полностью закрыта. Пусковой зазор должен быть таким, который указан в тарировочной таблице. В случае несоответствия необходимо отрегулировать зазор путем вращения регулировочного винта дроссельной заслонки.

На последнем этапе настройки карбюратора нужно отрегулировать холостой ход. Операцию следует производить, когда карбюратор стоит на своем месте. Двигатель должен быть прогрет до рабочей температуры, а воздушный фильтр стоять на месте. Производить процедуру удобнее при наличии газоанализатора и тахометра. Если газоанализатор отсутствует, действуйте по такой схеме:

1. При заглушенном моторе до упора закрутите винт качества смеси и отверните его на 3-4 оборота (пластиковую заглушку, если она есть, нужно снять).
2. Запустите двигатель и уберите подсос, а также включите вентилятор и дальний свет.
3. Проворачивая винт количества смеси выведите обороты двигателя на значение 750-800 в минуту.
4. При помощи винта качества установите максимальные обороты.
5. Винтом количества установите 900 оборотов.
6. Винтом качества уменьшите обороты до 800 в минуту.
7. Продолжайте заворачивать винт качества до тех пор, пока обороты перестанут быть устойчивыми, а после этого открутите его не более чем на один оборот.
8. Установите винтом количества нужные обороты: в летнее время 800-900 об/мин, зимой 900-1000 об/мин.

Основной задачей, которую нужно решить при выставлении холостого хода, является достижение устойчивой работы мотора в рамках рекомендуемых оборотов при минимальном обогащении горючей смеси.

После выполнения перечисленных процедур карбюратор вашего ВАЗ 2109 должен работать, как новый.

Чистка карбюратора на ВАЗ 2109

Что больше всего негативно будет влиять на карбюратор? Некачественное топливо, которое заливается на автозаправочных станциях. В работе начинают проходит сбои, которые вредят эксплуатационным данным двигателя. Состав смеси легко определяется с помощью анализатора. Данный прибор будет измерять количество угарного газа, кислорода и углеводорода. Свечи зажигания многое могут сказать о концентрации различных веществ. Если на наконечнике есть небольшой серо-коричневый нагар, то пропорция всей смеси ровная, черный цвет будет говорить о преобладании топлива, а белый — о переизбытке в смеси воздуха.

Теперь нужно визуально рассмотреть карбюратор ВАЗ 2109, 2108, 21099. Его поверхность должна быть чистой и без грязи. Чистку карбюратора нужно делать тщательно, так что за пять минут никак невозможно уложиться.

Работа проводится на примере карбюратора ВАЗ 2109, 2108, 21099. Перед началом разборки нужно внимательно прочитать инструкцию по его разборке. Кроме этого нужно запастись и тряпками, средствами для чистки и баллончиком с воздухом, тарой для растворителя, зубочистками, набором ключей и отверток. Есть большое количество различных очистителей карбюратора, поэтому очень важно выбрать качественный продукт. Когда будет применен очиститель, нужно внимательно следить за всеми эксплуатационными характеристиками и все делать правильно.

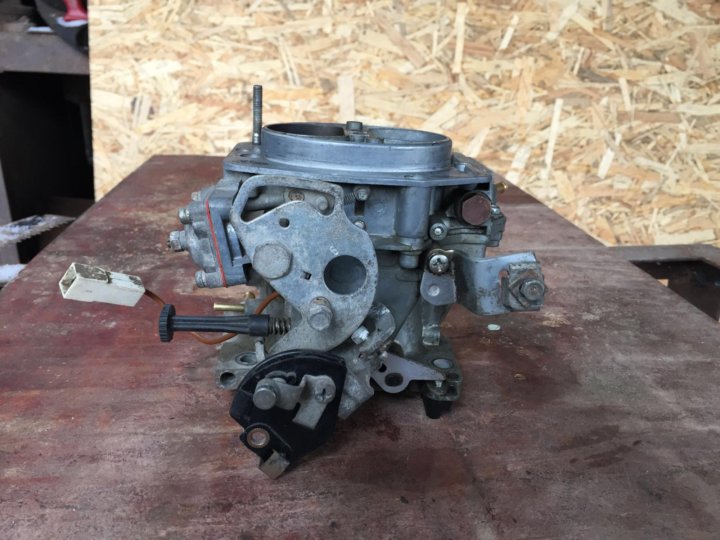

Снимаем карбюратор ВАЗ 2109, 2108, 21099, аккуратно его разбираем, каждую деталь нужно чистить по отдельности. Нельзя терять винтики, гайки и болтики. Резиновые детали и уплотнительные детали нужно выбрать, потому что растворитель их повредит. Все металлические детали устанавливаем в одну ёмкость и заливаем средством для чистки. Через несколько часов детали можно подносить под струю воды и прочистить обычной зубной щеткой.

Ни в коем случае нельзя лезть в выходные отверстия в карбюраторе и клапанах. Оттуда в двигатель подается воздух и топливо. Подобные углубления нужно обработать обычным воздухом с аэрозольного баллончика. По завершению чистку нужно карбюратор нужно высушить и собрать в обратной последовательности, согласно инструкции. После установки нужно его настроить и данный этап работы нужно доверить профессионалам с опытом.

Чтобы потом минимизировать загрязнения карбюратора, нужно чаще менять топливный и воздушный фильтра. Это нужно делать при замене свечей.Чистку карбюратора нужно начинать с сетчатого фильтра. Чтобы найти его, нужно аккуратно открутить пробку топливного фильтра. Ее нужно промыть в бензине и продуть сжатым воздухом. Если карбюратор после чистки будет барахлить, тогда есть единственный и очень дорогой способ ремонта — замена устройства.

От того, как будет выполнена настройка и регулировка карбюратора, будет зависеть расход топлива. Если есть желание, регулировку можно выполнить своими руками и здесь ничего сложного нет. Прислушиваемся к работе двигателя и если обороты слишком большие, тогда летом есть вероятность перегрева и расход топлива увеличивается. Есть большое количество модернизированных карбюраторов, которые настраиваются под спортивный режим и в таком случае можно будет увеличить мощность автомобиля.

Как почистить карбюратор на ВАЗ 2109

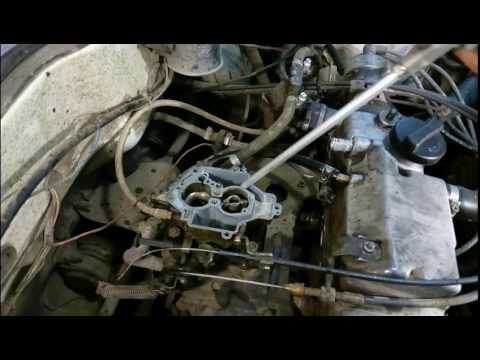

Как почистить карбюратор ВАЗ 2109 — ВАЗ 2109 не снимая его для начала надо снять сам корпус воздушного фильтра, чтобы снять откручиваем четыре болта(Будьте осторожны резьба в карбюратора слабая). Не забываем снять патрубок холостого газа. Далее разбираем крышку карбюратора.
Откручиваем два хомута и снимаем топливные шланги.

1. Подача топлива
2. Обратка

Лада 2108 Гонка › Бортжурнал › Чистка и профилактика карбюратора

Отъездив определенное время, примерно с начала лета начались приключения с карбюратором: автомобиль стал дергаться, а однажды по трассе заглох, завел заново, проехал пару км и снова заглох. По началу были мысли, что повторилась ситуация с забитым топливопроводом, но подключение бензобака к насосу в обход топливопровода не дало результата. Постоял полчаса, снова завелась и «как-то» доехал до дома

Потом были различные чудеса — большие провалы при нажатии на газ, иногда двигатель глох, иногда дергался

В общем мне надоела такая «езда», решил прочистить карбюратор (без снятия)

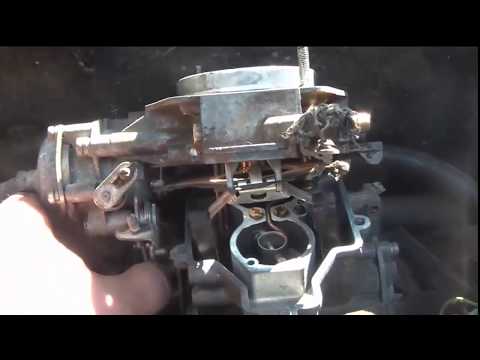

Первым делом снял кастрюлю, верхнюю крышку карбюратора, далее выкрутил воздушные жиклеры, далее при помощи тонкой узкой отвертки выкрутил топливные жиклеры. Кто-то до меня раздербанил в жиклере паз для отвертки и поэтому вытащить его оказалось сложной задачей, т.к он упирается в резьбу для воздушного жиклера

Не советую вытаскивать жиклеры иглами, проволаками, и прочими маталлическими вещами, т.к жиклеры из мягкого металла, который можно повредить стальной иглой и т.д

Для вытаскивания жиклера пользуемся обычной зубочисткой, аккуратно насаживая жиклер на зубочистку и тянем вверх

После выкручивания жиклеров я насадил их на зубочистки и сделал насечки (1 риска — первая камера, 2 риски — вторая камера) чтобы не перепутать

Для прочистки приобрел очиститель карбюратора, цена около 80 руб

И начал заливать во все щели и отверстия, в первую очередь в посадочные места жиклеров. Также не забыл про диффузоры и про канал системы ХХ

К сожалению компрессора под рукой не оказалось, т.к струя воздуха под давлением дает хороший эффект прочистки. Если у вас есть возможность воспользоватся компрессором — очень советую

Очиститель карбюратор очень удобен, в комплекте трубка для прочистки. Отлично удаляет загрязнения, нагар и т.д

А также было заменено:
— топливный фильтр (взял с отстойником, цена: 50 руб)
— поплавки (т.к старые не внушали доверия. Цена: 120 руб)
— воздушный фильтр (Цена: около 80 руб)

А также небольшие изменения:
— Вместо обычной гайки на крышку кастрюли поставил барашковую гайку — очень удобно откручивать/закручивать

— Если у вас не до конца убирается заслонка подсоса (можно проверить задвинув до упора подсос и посмотреть на заслонку подсоса в карбюраторе: она должна быть строго вертикально), то можно сделать следующее: берется любая пружина (я приобрел пружину газа от классики), одной стороной одевается туда где крепится пружина газа, второй стороной на фиксатор троса подсоса. Теперь подсос будет полностью убран, соотвественно не будет лишнего расхода воздуха

«

Как снять и отремонтировать карбюратор на ВАЗ-2109

Опубликовано:

04.03.2017

С началом серийного производства «девяток» появилась более новая и совершенная версия карбюратора «Солекс», которая отличается повышенной производительностью и экономичностью. Этими карбюраторами оснащались все модификации автомобиля ВАЗ-2109 до того момента, пока завод-изготовитель не начал использовать инжекторные двигатели. Многие водители при обслуживании и ремонте карбюратора ограничиваются его банальным снятием и продувкой, возлагая задачи по более глубокому ремонту на специалистов автосервиса. Если же вы намерены провести все ремонтные работы самостоятельно, но при этом не располагаете необходимой информацией о том, как снять и отремонтировать карбюратор на ВАЗ-2109, ознакомьтесь с этой статьёй.

Снять, почистить и отремонтировать агрегат можно своими руками, следуя нашей инструкции

Из-за жёсткой эксплуатации или в результате естественного износа отдельных деталей карбюратор может дать сбой. Заключается ли проблема в неисправности этого агрегата, может определить даже неопытный автолюбитель — нужно только проследить за работой двигателя. Верно продиагностировать неисправность можно, если знать, какие характерные признаки ей присущи. Так, о нарушениях в работе карбюратора могут свидетельствовать:

• неровная работа двигателя и нестабильный холостой ход;
• затруднённый пуск и снижение мощности мотора;
• повышенная дымность выхлопа;
• увеличенный расход топлива.

Если все или один из приведённых «симптомов» выявлены, карбюратор нуждается в ремонте. Вы можете для этого обратиться в СТО или же выполнить все необходимые операции самостоятельно. Так вам удастся немного сэкономить и лучше узнать свой автомобиль с его технической стороны.

От состояния карбюратора напрямую зависит работа всего двигателя

Ремонт карбюратора своими руками

Что собой представляет ремонт карбюратора ВАЗ-2109, в чём он заключается? Ремонтные работы предполагают снятие, разборку и чистку всех его систем. И также при необходимости выполняется замена элементов, непригодных к дальнейшей эксплуатации. Но прежде чем начинать что-либо снимать или разбирать, стоит заранее приобрести ремонтный комплект для карбюратора, состоящий из жиклёров, уплотнительных прокладок и диафрагм для ускорительного насоса и пускового устройства.

Первый этап ремонтных работ — это демонтаж. О том, как снять карбюратор ВАЗ-2109, расскажет следующее руководство:

1. Получить доступ к карбюратору можно только после демонтажа воздушного фильтра. Для этого нужно открутить четыре фиксирующие гайки, причём лучше предварительно закрыть диффузоры при помощи чистой ветоши, чтобы случайно не уронить гайку в карбюратор;
2. Далее, необходимо отключить патрубки, отсоединить тягу акселератора и отключить трос привода воздушной заслонки;
3. Теперь, воспользовавшись гаечным ключом, открутите четыре гайки, при помощи которых карбюратор крепится к впускному коллектору.

Иногда случается такое, что после откручивания гаек карбюратор не снимается. Причина тому — прикипевшие к его корпусу шпильки из-за проникновения влаги. Пытаясь чем-нибудь поддеть, будьте осторожны, так как корпус карбюратора изготовлен из мягкого сплава металлов и может быть повреждён.

Первым делом, понадобится снятие агрегата

Как нужно разбирать карбюратор

После того как произведён демонтаж, можно приступать к разборке. О том, как разобрать карбюратор ВАЗ-2109, вы сможете узнать из приведённой ниже пошаговой инструкции. Но прежде следует обратить внимание на то, что все работы должны выполняться на чистом столе или верстаке, на котором отсутствуют лишние детали, никак не относящиеся к процессу ремонта. Сама же разборка проводится следующим образом:

1. В первую очередь выкрутите электромагнитный клапан, из корпуса которого следует извлечь топливный жиклёр.
2. Далее, открутив пять винтов при помощи крестовидной отвёртки, нужно снять крышку карбюратора. Здесь следует соблюдать осторожность, так как есть шанс повредить поплавок.
3. Теперь есть возможность снять поплавок топливной системы. Делается это путём выдавливания оси его крепления при помощи любого тонкого инструмента.
4. После этого нужно снять уплотнительную прокладку. Учитывая, что это расходный материал, её лучше заменить, как и остальные расходники. Так вы продлите срок бесперебойной работы карбюратора.
5. Воспользовавшись накидным ключом или головкой (чтобы не деформировать грани), снимите топливный клапан. Проведите его внешний осмотр и убедитесь в исправности — при движении иглы не должно быть заеданий и люфта.
6. Проведите внешний осмотр диафрагм и пускового устройства на предмет механических дефектов и износа.
7. Топливный фильтр, расположенный сбоку крышки, необходимо отвернуть, после чего можно извлечь распылители ускорительного насоса. При необходимости произведите замену распылителей и резиновых уплотнительных элементов.
8. Теперь снятию подлежит диафрагма ускорительной помпы. Для этого придётся снять её крышку, открутив четыре винта с использованием крестовидной отвёртки. Если крышку и возвратную пружину достаточно просто промыть в ацетоне, то сама диафрагма подлежит замене.
9. Далее, открутив две эмульсионные трубки, вы найдёте под ними топливные жиклёры — их следует открутить отвёрткой и вытряхнуть, перевернув карбюратор.
10. И последняя операция разборки — откручивание винта регулировки качества смеси, но перед этим нужно снять провод с хвостовика датчика.

Именно таким образом производится разборка, по завершении которой можно приступать к следующей процедуре — промывке деталей.

Чистка карбюратора на «девятке»

Как самостоятельно почистить карбюратор на автомобиле ВАЗ-2109? Для начала следует оговориться, что существует два вида промывки устройства — наружная и внутренняя. Необходимость в первом типе чистки возникает не так часто и лишь в тех случаях, когда из-за скопившихся загрязнений нарушается работа подвижных деталей. Второй тип промывки применяется, когда разобранный агрегат подвергается ремонту. Поэтому мы рассмотрим, как почистить карбюратор ВАЗ-2109 и его функциональные элементы, расположенные внутри корпуса.

Для работы вам потребуется ацетон либо керосин для промывки деталей. Если одна из указанных жидкостей есть в наличии, а ремкомплект вы приобрели заранее, можно приступать. Итак, чистить необходимо такие компоненты, входящие в конструкцию карбюратора:

• топливный клапан;
• жиклёры и топливные главные жиклёры;
• распылители ускорительного насоса;
• крышка ускорительного насоса;
• эмульсионные трубки.

Если вы разобрались в вопросе, как промыть карбюратор ВАЗ-2109 и какие детали должны пройти через эту процедуру, то все они по завершении работы должны быть просушены. Для этого можете использовать сжатый воздух.

ВАЖНО. В процессе продувки будьте внимательны и крепко держите детали, так как под давлением воздуха они могут вылететь и потеряться.

Сборка и установка карбюратора после ремонта

Как вы смогли сами убедиться из приведённого выше руководства, ремонт карбюратора ВАЗ-2109 своими руками — это вполне выполнимая задача для простого автолюбителя. Основываясь на полученной информации, вы можете без труда произвести сборку и установку карбюратора в последовательности, обратной разборке и снятию. И всё же здесь присутствует ряд важных моментов, на которые стоит обратить внимание:

• Перед установкой топливного фильтра этот элемент необходимо тщательно почистить или же заменить его новым.
• Перед тем как закреплять поплавок, убедитесь в его целостности, поместив в ёмкость с бензином. Если поплавок набирает внутрь топливо, он непригоден к дальнейшей эксплуатации.
• Прежде чем устанавливать электромагнитный клапан, лучше проверить его работоспособность. Подключите клапан к соответствующим клеммам аккумулятора и проверьте, втягивается ли в этот момент игла. Если да, то всё в порядке, иначе устройство придётся заменить.
• После установки крышки карбюратор желательно также продуть сжатым воздухом — это завершающий этап сборки.

Что касается установки агрегата и его закрепления, то в её проведении ничего сложного нет, а сама процедура аналогична снятию, но выполняется в обратном порядке. Однако здесь необходимо соблюсти одно важное условие: поверхность корпуса, соприкасающаяся со впускным коллектором, должна быть ровной. Плоскость часто деформируется, поэтому нуждается в притирке на точильном камне.

Кстати, если по завершении ремонтных работ вы намерены выполнить регулировку карбюратора, то воздушный фильтр пока устанавливать не нужно. С разборкой и чисткой всех деталей у вас вряд ли возникнут проблемы, но в процессе настройки необходимо быть максимально внимательным и точно следовать инструкции. При этом далеко не все регулировочные операции могут быть выполнены своими руками — в некоторых случаях без помощи мастера не обойтись.

Как почистить карбюратор на ниве 21213

Нива 21213 карбюратор. Как чистить?

Для любителей Нива! Данная секция автофорума предназначена для обсуждения самых разных моделей, которые выпускаются под маркой «Нива»(Нива 2121, Нива 2129, Нива 2131, Шевроле Нива). Тут вы найдёте подробные отзывы про эти модели.

Всем известно, что качество бензина нашего оставляет желать лучшего! Вот что-то пропала тяга на моем автомобиле((( Грешу на карбюратор! Есть такая идея почистить его полностью! Кто делал уже такую процедуру — подскажите как лучше это сделать, с чего начать и чем закончить? Merzkij Сообщения: 5Зарегистрирован: 17 фев 2013, 14:35 Репутация: 0

Чтобы хорошо прочистить потребуется немало времени, нужно его полностью снять, по детально разбирать и промывать в бензине, все детали нужно хорошо промыть, потом нужно компрессором продуть все жеклеры и все отверстия, подождать пока он хорошо просохнет и можно ставить на машину, вот как бы все…=)

PrizracniyGonshik Сообщения: 15Зарегистрирован: 05 мар 2013, 13:06 Репутация: 0

Чистить его не проблема, как и на любой карбюраторной машине … Самое главное все хорошенько промыть, потом хорошо компрессором продуть все жеклеры и отверстия, повылетает все что лишнее =)) Мыть только бензином, и ничем другим…

Shurik Сообщения: 21Зарегистрирован: 10 мар 2013, 19:37 Репутация: 0

Да согласен бензин и только бензин вам в помощь) называется чем забили тем и чистим))) Так что думаю разобрать не будет у вас сложности — продуть и промыть ну тоже не такая заумная работа. Выполнили — ставим назад,и заправляем нормальным бензином.

hiler Сообщения: 9Зарегистрирован: 20 май 2013, 12:29 Репутация: 0

Вернуться в Клуб — форум Нива

• 5 9841
• 0 1411
• 4 5769
• 2 1642
• 3 1585

Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4

autonew.biz

Регулировка карбюратора на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка — винт количества, красная — винт качества
После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

CarExtra.ru

Регулировка карбюратора Ваз 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

1. Признаки неисправности
2. Регулируем привод
3. Регулируем заслонки
4. Регулируем устройство пуска
5. Регулировка поплавковой системы
6. Регулировка холостого хода на Ваз 2106
7. Диагностика карбюратора после регулировки

Какой карбюратор лучше поставить на Ниву 21213

Отечественный автопром спустя более пятидесяти лет продолжает твердо удерживать лидирующие позиции на авторынках. Семейство ВАЗов имеет вполне приемлемую цену и достаточно просты в обслуживании.

Огромный спрос появился на советский внедорожник ВАЗ-21213, а также его аналоги. Данный тип автомобилей ВАЗ достиг огромных успехов в мировом автоспорте, ставя недостижимые рекорды. Подобная модель автомобилей очень активно экспортируется в европейские страны и не только.

Автовладельцы, у которых не слишком много опыта в обслуживании данного типа авто, достаточно часто сталкиваются с различными проблемами, связанными с эксплуатацией и ремонтом Нивы. Одной из таких распространенных проблем является ремонт и замена карбюратора.

Многие водители не знают, какую модель лучше выбрать, чем они отличаются между собой и чем руководствоваться при выборе того или иного.

Как правильно отрегулировать карбюратор на Ниве — поэтапный процесс

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

• Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
• После работы двигателя на протяжении пяти минут его необходимо заглушить;
• Отсоединяется топливоподводящий шланг;
• Откручиваются винты, закрепляющие крышку карбюратора;
• В горизонтальном положении поднимается верхняя часть механизма системы питания;
• Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

• Демонтируются воздушные фильтры;
• Отсоединяется подсос, заводится мотор;
• С помощью подручных инструментов на треть открывается воздушная заслонка;
• Рычагом выставляются 3200 об/мин коленвала;
• Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
• Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

avtooverview.ru

Самостоятельная чистка карбюратора

Определить необходимость чистки карбюратора можно двумя способами: визуальным и инструментальным. В первом случае проводится осмотр на предмет видимого загрязнения, ржавчины, масляных отложений и нагара. Кроме этого, о сбоях в работе карбюратора могут свидетельствовать свечи зажигания. Если у них серо-коричневый нагар, значит, карбюратор работает нормально. Если свечи имеют закопчённый вид или, наоборот, светло-серый оттенок, необходима чистка карбюратора.

Второй вариант поверки необходимости чистки подразумевает оценку качества топливно-воздушной смеси с помощью анализаторов, которые применяются для диагностики выхлопных газов. В любом случае рекомендуется проводить чистку не реже 1-2 раз в год или при пробеге 20-50 тысяч километров в зависимости от конкретных условий эксплуатации.

Чистка карбюратора ВАЗ-2107 предполагает выполнение следующих операций:

• наружная мойка;
• чистка сетчатого фильтра;
• мойка поплавковой камеры;
• чистка жиклёров и каналов;

Внутренние поверхности и детали рекомендуется мыть растворителями, которые хорошо растворяют лакообразные отложения и смолы: ацетон, 645-652, амилацетат, дихлорэтан и так далее. При этом нужно помнить, что неметаллические детали нужно мыть отдельно в бензине, так как сильные растворители могут их повредить.

Как просто и быстро настроить карбюратор ВАЗ 2109

Ремонт карбюратора на автомобиле марки ВАЗ 2109 предполагает разборку и чистку основных узлов с заменой изношенных деталей. Перед началом разборки необходимо обзавестись специальным ремкомплектом под свой вид карбюратора. Комплект включает следующее:

• уплотнительные прокладки;
• диафрагмы пускового устройства;
• диафрагмы ускорительного насоса;
• жиклеры.

Мы не советуем снимать дроссельную и воздушную заслонки, так как их непросто установить на место. Неправильная установка, в свою очередь, нарушает их работу.

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

Ремонт

Многие автовладельцы думают, какой же карбюратор им лучше поставить на свой ВАЗ 21093. Сегодня актуален карбюратор Солекс, который эффективно справляется со своей задачей, потому и устанавливается на этот автомобиль.

Понять устройство карбюратора на ВАЗ 2109 не сложно, ровно как и выполнить каждый этап ремонта самостоятельно.

Снятие

Первым этапом является снятие. Сделать это можно следующим образом:

• Отключите воздушный фильтр, открутите гайки для крепления и демонтируйте патрубки;
• Снимите тягу акселератора и отключите трос подсоса;
• С помощью гаечного ключа открутите крепление карбюратора и впускного коллектора;
• Внимательно следите за тем, чтобы туда не попали мелкие детали, гайки, иначе вы сами себе усложните задачу.

Разборка

Теперь необходимо выполнить разборку карбюратора на своем ВАЗ 2109. Здесь инструкция такая:

• Снимите электромагнитный клапан, из которого извлекается топливный жиклер;
• Далее снимите с карбюратора крышку. Она фиксируются при помощи 5 винтов, для которых нужна крестовая отвёртка. Аккуратно выполняйте этот процесс, чтобы не повредить поплавок;
• Демонтируйте поплавок топливной системы. Ось крепления выдавливается каким-то тонким инструментом и тем самым легко снимается;
• Теперь снимите уплотнительную прокладку. Ее лучше сразу поменять на новую. Прокладки – расходный материал. Раз уж вы взялись за разборку, есть смысл поменять расходники, что обеспечит более продолжительную и эффективную службу карбюратора;
• Демонтируйте топливный клапан. Для этого подойдет накидной ключ или головка, что позволит избежать деформации граней. Убедитесь в функциональности клапана. Игла должна ходить без проблем, люфта, а шарик легко перемещаться;
• Проверьте диафрагмы, а также пусковое устройство. Признаки исправности — пружина не втянута, диафрагма цельная, хорошо гнется, не имеет механических дефектов;
• Извлеките топливный фильтр. Он находится у боковой части карбюратора;
• Вытащите распылители ускорительного насоса в карбюраторе вашего ВАЗ 2109. Если нужно, поменяйте распылители и резинки. Хотя делать это не всегда требуется;
• Старую диафрагму ускорительной помпы выкидывайте, на ее место ставим новую. Для этого нужно открутить винты, снять крышку и пружину;
• Демонтируйте эмульсионные трубки. Их должно быть две;
• Под ними находится жиклер. Эти элементы также извлекаются при помощи отвертки;
• Демонтируйте винт, отвечающий за регулировку смеси.

Вот так выполняется снятие карбюратора на ВАЗ 2109. Сделав это, переходите к следующему этапу.

Чистка

Заранее обзаведитесь ремокомплектом для карбюратора ВАЗ 2109, чтобы все элементы, подлежащие замене, не пришлось искать в процессе ремонта. Также вам потребуется ацетон или керосин. Они пригодятся для основного этапа ремонта — промывки.

Следует отметить, что замена карбюратора на ВАЗ 2109 — это крайняя мера. Как показывает практика, этот агрегат достаточно надежный, служит продолжительное время.

Промыть необходимо следующие компоненты карбюратора:

• Топливный клапан;
• Жиклеры;
• Распылители;
• Крышка насоса ускорительного;
• Топливные главные жиклеры;
• Эмульсионные трубки.

Средство для чистки карбюратора

Закончив промывку, обязательно просушите и продуйте детали. При использовании компрессора для продувки, крепко держите запчасти. Из-за их небольшого веса они легко теряются.

Сборка

Мы уже рассказали, как снять карбюратор на ВАЗ 2109. Потому сборку можно выполнить в обратной последовательности. Но чтобы у вас не возникло проблем, разобьём этот процесс на этапы.

1. Монтируйте топливный фильтр. Берите новый, либо тщательно очищайте старый. Установите пробку.
2. Закрепите поплавок. Убедитесь, что он цел. Для этого просто поместите его в емкость с горючим на пару минут. Если внутри него окажется топливо, покупайте новый поплавок.
3. Замените все диафрагмы. Ремонтировать их не имеет никакого смысла.
4. Соберите ускорительный насос, топливную помпу, а также экономайзер.
5. Теперь очередь за электромагнитным клапаном. Перед его установкой проверьте на предмет работоспособности. Для этого его подключают к аккумуляторной батарее — плюсом на клемму клапана, а минусом — на корпус. Если игла втянулась, значит все хорошо. В противном случае запчасть нужно поменять.
6. Установите эмульсионные трубки.
7. Поставьте на место крышку от карбюратора.
8. Сам карбюратор в сборе тоже желательно продуть. Это будет контрольный этап, завершающий качественную самостоятельную сборку.

Установка

Установить карбюратор достаточно просто, однако важно обратить внимание на некоторые нюансы.

1. В процессе монтажа агрегата на впускной коллектор убедитесь, что корпус имеет плоскость. Речь идет о ровности поверхности. Часто она оказывается деформированной. Вооружитесь уровнем, дабы в этом убедиться.
2. При наличии деформации протрите ее точильным камнем.
3. После этого монтируют карбюратор, подключают трос подсоса, акселератора, трубки подачи горючего и прочие элементы.
4. После этого устанавливают воздушный фильтр.

Учтите, если вы планируете затем регулировать карбюратор, тогда монтировать фильтр не имеет смысла. Сперва выполняется регулировка, и только потом его можно будет установить. Так вам самим окажется проще и удобнее работать.

Регулировка

Вряд ли разборка карбюратора на ВАЗ 2109 вызвала у вас множество проблем. А вот регулировку все же лучше доверить специалистам. Потому посетите проверенную, надежную станцию технического обслуживания. Мастера выполнять необходимые настройки, подойдут к вопросу профессионально, сэкономят вам кучу времени. Что самое приятное, сегодня за регулировку карбюраторов много денег не берут. В этом компоненте владельцам автомобилей ВАЗ вообще хорошо, поскольку запчасти дешевые, да и с ремонтом проблем не возникает.

Самостоятельно некоторые решаются отрегулировать холостой ход и количество подаваемой смеси. Это позволит мотору работать эффективнее. Для ВАЗ 2109 предусмотрено техническое руководство, в котором указываются нюансы самостоятельного выполнения такой работы. Потому ориентируйтесь строго по нему.

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.

Как выполнить ремонт карбюратора ВАЗ 21099

Одним из недостатков автомобиля модели ВАЗ 21099 является нестабильная работа его двигателя, связанная со сбоями функционирования карбюратора. Неполадки могут проявляться независимо от погодных условий или минусовой температуры, и владелец автомобиля должен быть всегда готов к такому повороту событий.

Понять, что карбюратор сбоит несложно – машина начинает заводиться не с первого раза, тахометр показывает расплывчатые обороты, а выхлопная труба непривычно шумит. Автомобиль также может глохнуть непосредственно во время поездки, особенно при наборе скорости или переключении коробки передач. Уровень расхода топлива при этом превышает обычный. В случае обнаружения подобных признаков, можно попробовать отремонтировать карбюратор, однако это требует определенных навыков и опыта. К тому же следует приобрести необходимый комплект инструментов, включающий в себя несколько видов гаечных ключей.

В автомобиле ВАЗ 21099 карбюратор расположен прямо пол воздушным фильтром. Для того чтобы его извлечь, нужно воспользоваться гаечным ключом 10-го размера и с его помощью снять крышку воздушного фильтра. Также необходимо снять четыре крепления, которые ее поддерживают. После этого ослабляются соединительные хомуты и откручиваются придерживающие шпильки. Все контактные провода необходимо отключить и только потом снять крышку карбюратора. Очень важно сделать это максимально аккуратно, не зацепив стенки отделений.

Имеет смысл складывать все отсоединенные детали в заранее подготовленную емкость, чтобы не тратить время и деньги на поиски потерянных деталей. Тем более что далеко не в каждом современном магазине можно их купить.

Когда карбюратор ВАЗ 21099 будет разобран, нужно проверить, в каком положении находятся поплавки в отсеках, отрегулировать их, если необходимо. Оптимальное их положение – параллельно стенкам отсека и свободное перемещение. Уровень топливной жидкости должен соответствовать отметкам на отсеках.

Разбирать и настраивать карбюратор автомобиля ВАЗ 21099 следует только тогда, когда в этом есть реальная необходимость. Не стоит делать это ради интереса или сразу после покупки машины. Заводские настройки авто оптимальны для использования, неопытный автолюбитель может их сбить, что приведет к дополнительным тратам времени и денег.

Следует заметить, что после каждого снятия и разборки устройства, необходимо его прочищать. Грязь может проникнуть внутрь карбюратора и нарушить его работу.

Если владелец авто не уверен в том, что сможет самостоятельно устранить неполадки в работе карбюратора, то лучше сразу отвезти машину в сервис.

Сборка карбюратора ВАЗ 2109

Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону.

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

Сборка и установка карбюратора после ремонта

Как вы смогли сами убедиться из приведённого выше руководства, ремонт карбюратора ВАЗ-2109 своими руками — это вполне выполнимая задача для простого автолюбителя. Основываясь на полученной информации, вы можете без труда произвести сборку и установку карбюратора в последовательности, обратной разборке и снятию. И всё же здесь присутствует ряд важных моментов, на которые стоит обратить внимание:

• Перед установкой топливного фильтра этот элемент необходимо тщательно почистить или же заменить его новым.
• Перед тем как закреплять поплавок, убедитесь в его целостности, поместив в ёмкость с бензином. Если поплавок набирает внутрь топливо, он непригоден к дальнейшей эксплуатации.
• Прежде чем устанавливать электромагнитный клапан, лучше проверить его работоспособность. Подключите клапан к соответствующим клеммам аккумулятора и проверьте, втягивается ли в этот момент игла. Если да, то всё в порядке, иначе устройство придётся заменить.
• После установки крышки карбюратор желательно также продуть сжатым воздухом — это завершающий этап сборки.

Что касается установки агрегата и его закрепления, то в её проведении ничего сложного нет, а сама процедура аналогична снятию, но выполняется в обратном порядке. Однако здесь необходимо соблюсти одно важное условие: поверхность корпуса, соприкасающаяся со впускным коллектором, должна быть ровной. Плоскость часто деформируется, поэтому нуждается в притирке на точильном камне.

Кстати, если по завершении ремонтных работ вы намерены выполнить регулировку карбюратора, то воздушный фильтр пока устанавливать не нужно. С разборкой и чисткой всех деталей у вас вряд ли возникнут проблемы, но в процессе настройки необходимо быть максимально внимательным и точно следовать инструкции. При этом далеко не все регулировочные операции могут быть выполнены своими руками — в некоторых случаях без помощи мастера не обойтись.

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Слишком богатая топливная смесь . Опытные автомеханики знают, что для идеального соотношение топлива и воздуха необходима величина 1 к 15. Это значит, что для сгорания 1 кг топлива, необходимо 15 кг воздуха. Если смесь называют богатой, это значит, что уровень топлива превышает номинальный.

Симптомы: двигатель плохо запускается, черный дым из выхлопной трубы, свечи с черным нагаром и прострелы в выхлопной системе. Система подачи топлива быстро засоряется.

Следующие признаки можно назвать следствием предыдущих и это:

• Неустойчивые обороты холостого хода;
• Повышение расхода топлива;
• Ухудшение пусковых свойств;
• Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Как самостоятельно отрегулировать карбюратор в ВАЗ 2107

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

ДЛЯ НАЧАЛА ПРЕДЛАГАЮ ПОГОВОРИТЬ О ТОМ, ЧТО ТАКОЕ КАРБЮРАТОР И «С ЧЕМ ЕГО ЕДЯТ».

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

РАССМОТРИМ ОСНОВНУЮ ЧАСТЬ УЗЛОВ КАРБЮРАТОРА ВАЗ 2107

1. Автономная система холостого хода.
2. Поплавковая камера.
3. Запорный клапан холостого хода.
4. Эконостат.
5. Дозирующая система.
6. Дроссельная заслонка.
7. Отсек отвода картерных газов.
8. Переходная система обеих камер.

Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

ТЕПЕРЬ РАССМОТРИМ КАК УСТРОЕН КАРБЮРАТОР, ОБЕСПЕЧИВАЮЩИЙ РАСПРЕДЕЛЕНИЕ ТОПЛИВНО-ВОЗДУШНОЙ СМЕСИ:

1. Ускорительный насос.
2. Система эконостата.
3. Поддержка постоянного уровня топлива.
4. Поддержка холостого хода.
5. Поддержка пуска и прогрева двигателя.
6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

КАК ПРАВИЛЬНО ОТРЕГУЛИРОВАТЬ КАРБЮРАТОР ВАЗ 2107

1. Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
2. После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
3. Далее нужно почистить воздушные жиклеры.
4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

КАК ПРОВЕРИТЬ СЕТЧАТЫЙ ФИЛЬТР

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

РЕГУЛИРОВКА КАРБЮРАТОРА ВАЗ 2107: ПОПЛАВКОВАЯ СИСТЕМА

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

РЕГУЛИРОВКА КАРБЮРАТОРА ВАЗ 2107: ПУСКОВАЯ СИСТЕМА

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.

Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

КАК ОТРЕГУЛИРОВАТЬ ХОЛОСТОЙ ХОД КАРБЮРАТОР ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

ВАЗ 2109 карбюратор не заводится. Почему машина не заводится? Отсутствие воздуха и забитые фильтры

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

Решение такой задачи вряд ли займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить двигатель карбюратора, вы можете попробовать несколько способов. Так вы сможете найти ответ, почему не заводится двигатель.

1. Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
2. Посмотрите, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было бы избежать.
3. Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев бензонасоса. Почувствуй это. Если он слишком горячий, высока вероятность его выхода из строя. Лучше заменить.
4. Параллельно проверьте состояние фильтров, масла. Возможно давно пора их поменять, а вы все затягиваете.

Глохнет на ходу

Если машина глохнет во время движения, необходимо:

• Проверить состояние датчика Холла на карбюраторе;
• Оценка текущего состояния коммутатора;
• При необходимости замените оба элемента;
• Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запуска двигателя, продуйте топливные трубки;
• Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся компонентов, вам придется разобрать карбюратор для поиска причины;
• Обязательно отрегулируйте карбюратор. Довольно часто такая мера избавляет от всех проблем. Но не стоит делать это своими руками. См. авторитетный карбюратор.

На практике карбюратор может плохо запускаться по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостых

Если у вас не заводится карбюратор, постоянно глохнет на холостых, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот перечень действий, которые можно предпринять своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки в электромагнитном клапане;
• Замените датчик холостого хода, если он неисправен;
• Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
• Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, товар заменяется. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не заводится или с ним есть проблемы.

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены.
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчиков. Он обманывает иногда. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что топливо просто закончилось. Пусть это будет смешно, но убедиться в наличии топлива в бензобаке 9 все же стоит0005
Убедитесь в наличии искры	Удалите любую свечу зажигания, подключите к высоковольтному проводу и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве не она? Винить коммутационный блок и менять выключатель на новый.
Проверить наличие искры на центральном проводе от катушки	Метод проверки аналогичен методу проверки свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появляющиеся булькающие звуки говорят о том, что в карбюратор поступает бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Здесь вам придется заменить топливный насос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить
Шланги подачи газа	Убедиться в целостности шлангов, подающих бензин от насоса к двигателю. При наличии дефектов, повреждений, трещин их необходимо заменить новыми
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не добьетесь желаемого эффекта. Единственным решением для восстановления является нагревание их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания.
Провода распределителя высокого напряжения	Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купить новый комплект и установить на машину
Крышка распределителя	Наличие внутри него сколов, обгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять ползунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Открутите крепления, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора
Расположение высоковольтного распределителя	Нередки случаи, когда невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера. Провода высокого напряжения должны иметь определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке потом идет 2 цилиндр, потом 4, и только потом 3. Перепутав расположение, машина будет троить дико или даже заводиться. карбюратор, ты не сможешь
	Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, исчезли, лучше заменить ремень на новый. Также возможно загибание клапана на 1,3-литровом двигателе. Крайне не рекомендуется решать такой вопрос самостоятельно.

При пошаговой проверке каждого агрегата ВАЗ 2109автомобиль не позволил найти ответ, почему карбюратор не может нормально завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что ваш ВАЗ 2109(карбюратор) машина не заводилась.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом что тут не так, если визуально ничего не видно, можно проверить все ли провода подключены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает так, что карбюратор глохнет на ВАЗ 2109 на ходу. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

• В некоторых случаях также может помочь продувание топливной трубки.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
• Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если ваш ВАЗ 2109карбюратор плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать если карбюратор ваз 2109 глохнет на холостых

С этой проблемой карбюраторы сталкиваются регулярно. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может провалиться. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостых оборотах.

А вот и видео как должен заводиться ВАЗ 2109 (карбюратор):

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор нагревается и, соответственно, прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что если ВАЗ 2109не заводится даже при заряженном аккумуляторе? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «заедает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, обычно синего и белого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залил трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если на них есть следы налета, они пропитаны бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что приведет к их «короткому замыканию». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Их установка осуществляется с помощью регулировочной и контргайки.

Масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку на реле стартера.
2. Отвернуть и снять клемму тягового реле электропривода.
3. Снимите болты защиты двигателя.

• Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все снятые ранее колодки.
• Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

> В статье «» мы подробно рассмотрели причины почему не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ваз 2108 2109Инжектор ваз 21099 когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и двигатель ВАЗ 2108 2109 21099 не заведется.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не работает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1д) Отсутствие контакта в проводке. Целыми могут быть все устройства: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2a) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить один из патрубков подачи топлива, подставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и обычным манометром. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет подавать требуемое количество топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, засорился фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. Когда коленвал ваз 2108, ваз 2109, двигатель ВАЗ 21099 вращается, в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.

2) Если стартер крутит коленвал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

3) Если искра не идет на свечу ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) С помощью бесконтактного диагностического прибора системы зажигания.
B) Устранение неполадок вручную.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на выключатель. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант устранения неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при прокручивании стартера брызги бензина, открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, держа пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

Описанные выше методики помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.

Как почистить карбюратор автомобиля?

Charmcitycirculator поддерживается своей аудиторией. Когда вы покупаете по нашим ссылкам, мы можем получать партнерскую комиссию. Узнать больше

20 июня 2022 г. 2 июня 2022 г.

Очистка карбюратора автомобиля не так сложна, как кажется. Задача может показаться сложной, но вам не нужно быть знатоком карбюраторов.

Поддержание чистоты карбюратора — непростая задача, особенно когда эта машина отвечает за приготовление топливно-воздушной смеси, необходимой для обеспечения внутреннего сгорания, происходящего внутри вашего двигателя, что позволяет ему работать. Но следуя шагам, которые мы для вас подобрали, почистить карбюратор будет легко, как раз, два, три!

В этом посте мы пошагово расскажем вам, как очистить карбюратор автомобиля, и какие инструменты для этого понадобятся.

Содержание

• Какое оборудование необходимо для поддержания чистоты карбюратора
• Очистка карбюратора: пошаговое руководство
  • Шаг 1. Снимите карбюратор
  • Шаг 2. Слейте топливо из него
  • Шаг 3. Разберите карбюратор
  • Шаг 4. Замочите их
  • Шаг 5. Очистите от грязи
  • Шаг 6. Сборка карбюратора вы знаете, чем чистить карбюратор; К счастью, это инструменты и расходные материалы, которые вы можете легко приобрести в магазине или, может быть, они уже хранятся у вас дома!

    Для выполнения работы вам потребуются следующие инструменты:

    • Отвертка Phillips: Широко известная как крестообразная отвертка, обеспечивает большее усилие при затягивании винтов.
    • Плоская отвертка: В основном используется для винтов со шлицем с одним углублением на головке.
    • Плоскогубцы с иглами: Тип плоскогубцев, наиболее часто используемый из-за их тонких кончиков, который обеспечивает точность, а также служит режущим инструментом.
    • Проволочная щетка: 9 шт.0541 Для очистки от ржавчины, грязи и полировки металлических поверхностей.
    • Набор ключей или набор головок: Предлагаются различные ключи и/или головки для использования с болтами и/или гайками различных размеров.
    • Очиститель карбюратора и дроссельной заслонки: Специально разработанный очиститель для вашего карбюратора, который эффективно удаляет засоры, разрушает смолу и лак, а также смывает грязь.

    Еще один комплект снаряжения, который вам необходимо надеть, это маска, защитные очки и перчатки. Предметы безопасности необходимы, так как при очистке вашего забитого и грязного карбюратора с помощью очистителей карбюратора будут использоваться химические вещества.

    Также важно работать в хорошо освещенном и хорошо проветриваемом помещении, так как пары очистителя карбюратора могут вызвать легкое головокружение.

    Не забудьте хранить все, что может привести к пожару, подальше от бензина и химикатов, чтобы убедиться, что вы сможете очистить их в целости и сохранности!

    Очистка карбюратора: пошаговое руководство

    Шаг 1. Снимите карбюратор дюйм; Вы делаете это, сначала перекрыв топливный клапан от топливного бака, а затем отсоединив топливопровод от карбюратора.

    Далее необходимо ослабить винты и хомуты, удерживающие карбюратор на месте, а затем медленно покачать или снять его с коллектора.

    Шаг 2. Слейте топливо внутри

    Чтобы рабочее место было чистым для вашего удобства, лучше наклонить карбюратор, чтобы слить оставшееся внутри топливо в поддон.

    Шаг 3. Разберите карбюратор

    Сначала снимите «поплавок», который является нижней частью карбюратора, отвинтив четыре винта, удерживающие его на месте. Затем возьмите острогубцы и снимите штифт поплавка, чтобы полностью удалить поплавок из карбюратора.

    Далее нужно снять форсунки, представляющие собой винты с отверстием в центре; они отвечают за смешивание воздуха и топлива. Основная струя короткая и толстая; для этого вам понадобится отвертка Phillips; пилотная струя тоньше и длиннее. Обычно для этого используется плоская отвертка.

    Теперь снимите детали, которые видны снаружи, начиная с воздушного винта и винта холостого хода, расположенных по бокам карбюратора; они оба могут быть удалены с помощью отвертки с плоской головкой. Вы также можете снять уплотнительные кольца и прокладки, расположенные внутри, чтобы наклониться и осмотреть их.

    Самое главное, не забудьте разместить все эти компоненты в порядке и в местах, где их будет хорошо видно, так как после очистки вам нужно будет собрать все обратно.

    Совет от профессионала: Вы должны делать фотографии или даже видео, как вы разбираете, чтобы легко установить компоненты обратно.

    Шаг 4. Замочите их

    После того, как вы наденете защитные очки и перчатки, возьмите детали карбюратора и замочите их в очистителе карбюратора и деталей, оставив их там на 20 минут или полчаса для более крупных деталей.

    Вы должны убедиться, что каждая часть полностью погружена в воду, поэтому для более крупных компонентов вы можете использовать больший или более глубокий контейнер; просто убедитесь, что вы открываете больше дверей и окон для вентиляции, так как пары вредны при вдыхании.

    Шаг 5. Очистите грязь

    Используя проволочную щетку, вы можете начать очистку мелких деталей карбюратора, пока они замачиваются, чтобы удалить грязь и копоть, а затем высушить детали. с их чистотой.

    Крупные детали лучше сначала оставить для замачивания, а затем вынуть и тщательно почистить; вынимая их, вы гарантируете, что они не будут подвергаться чрезмерному воздействию очистителя карбюратора, что может сделать их ломкими в долгосрочной перспективе.

    Шаг 6. Сборка карбюратора

    После того, как все просушено воздухом (вы также можете использовать сжатый воздух, чтобы высушить все быстрее), вы можете начать сборку карбюратора, используя свои предыдущие фотографии или видео для руководства. ты.

    Лучше начать сборку карбюратора; вы следуете тем же путем, которым вы их нашли, чтобы убедиться, что все пройдет гладко. Дважды проверьте, какие винты в каком месте и что вы полностью вернули все детали.

    Перед тем, как вернуть карбюратор на коллектор, лучше всего проверить, все ли вы прикрутили обратно и что уплотнительные кольца и прокладки плотно прилегают внутри.

    Еда на вынос

    Разве это не облегчение, что чистка автомобильного карбюратора не так уж сложна? Следуя пошаговому процессу, вы сможете успешно получить чистый карбюратор, сэкономив деньги и время на поход к механику? Эта задача довольно проста, и, в конце концов, вы научитесь эффективно чистить карбюратор автомобиля.

    Мы хотели бы услышать, как мы помогли вам в очистке карбюратора, поэтому, пожалуйста, не стесняйтесь оставлять комментарии ниже, чтобы поделиться с нами своим опытом, и, если возможно, поделитесь этой статьей с другими, кто такая же дилемма как у вас.

    Автор

    » Как автор контента Charmcitycirculator, я намереваюсь предложить только лучшие варианты покупки и простые ответы на ваши проблемы. Помимо того, что мы размещаем на нашем веб-сайте, мы надеемся услышать от вас больше.  »

    – Брюс Сонньер

    Как почистить карбюратор всего за 8 шагов

    Изображение работающего карбюратора.

    Инструкции по установке продукта и устранению неполадок Power Sport, ATV, UTV, снегоходы, мотоциклы для бездорожья и бездорожье Советы и рекомендации по уборке снега Техническое обслуживание мойки высокого давления и насоса Советы и рекомендации по электрооборудованию для дома, газона и улицы Тележки для гольфа с приводом от парка транспортных средств Street Legal и Golf Course, изготовленные по индивидуальному заказу — бензиновые или электрические

    20 апреля 2021 г.

    Как почистить карбюратор всего за 8 шагов

    Карбюраторы

    используются практически на всех моделях двигателей внутреннего сгорания. Но знаете ли вы, что это также наиболее часто неисправный компонент всех небольших двигателей? Карбюратор — это место, где бензин и воздух объединяются для сгорания, приводя в действие двигатель. Проблема возникает, когда двигатель простаивает в течение длительного времени без использования, и топливо начинает разлагаться. Если вы потратите время на чистку карбюратора, но не замените топливо в баке, вы зря потратите время.

    Хотя большинство карбюраторов не похожи друг на друга, они имеют много общих функций и компонентов. Следуйте 8 простым шагам Rugged U по очистке карбюратора.

    Необходимые инструменты:

    1. Крестообразная отвертка
    2. Плоская отвертка
    3. Плоскогубцы
    4. Проволочная щетка
    5. Набор ключей/насадок
    0012
    6. Комплект прокладок или комплект для ремонта карбюратора (рекомендуется)

    Шаг 1. Снимите карбюратор

    Для начала перекройте топливный кран на топливном баке, затем проложите топливопровод к карбюратору и отсоедините шланг. (Если вам нужен новый или запасной топливный запорный клапан, в ROP Shop есть несколько различных вариантов для вас.) Также будет переливной шланг, выходящий из карбюратора. Ослабьте винты в зажимах спереди и сзади карбюратора. Вы должны быть в состоянии расшевелить карбюратор. Трос газа может удерживать карбюратор на месте. Повернув верхнюю крышку, можно снять дроссельную заслонку. Слайд останется прикрепленным, когда вы отвинтите его. На этом этапе карбюратор можно снять.

    После демонтажа карбюратора отсоедините дроссельную заслонку от провода. Это может быть проблемой. После того, как вы отсоедините кабель, вы сможете снять все оставшиеся части.


    Схема, показывающая внутренний состав карбюратора.

    Шаг 2. Снимите поплавок карбюратора

    Поплавок расположен в нижней части карбюратора и снимается в первую очередь при очистке. Отвинтите четыре винта в нижней части карбюратора, чтобы отсоединить поплавковую камеру. После снятия поплавковой камеры будьте осторожны, чтобы не повредить прокладку, если вы не планируете ее заменять.

    PRO-TIP : Эти винты легко снимаются.

    Используя пару острогубцев, освободите штифт поплавка. Поплавок должен просто подняться оттуда. Просто обратите внимание, что в некоторых карбюраторах поплавок будет висеть на штифте, и их можно снять вместе.


    КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ КАРБЮРАТОРА

    Комплект карбюратора ROP Shop с прокладками, уплотнительным кольцом, уплотнением, игольчатым клапаном, штифтом, крышкой, винтом, пружиной и фильтрами для Briggs & Stratton 696146

    Артикул: 100688

    Комплект для ремонта карбюратора ROP Shop для Techumseh 31840

    Артикул: 101279

    Комплект для ремонта карбюратора ROP Shop для Kohler 24 757 03-S

    Артикул: 101285

    Комплект для ремонта карбюратора ROP Shop для Briggs & Stratton 495606

    Артикул: 101280

    Комплект для ремонта карбюратора ROP Shop с иглой, седлом, прокладками, уплотнительными кольцами и крепежом для Evinrude 3

  • Артикул: 100628

    13,99 $

    Шаг 3: Снимите форсунки карбюратора

    Этот этап может варьироваться в зависимости от типа карбюратора, установленного на вашем двигателе. У некоторых есть брызговики, которые необходимо снять, чтобы получить доступ к форсункам и игле поплавка.

    Форсунки

    представляют собой винты с отверстием в центре, которое позволяет топливу смешиваться с воздухом. Главный жиклер короткий и толстый, с шестигранной или плоской отверткой. Пилотный жиклер длинный и тонкий, и его необходимо снимать с помощью отвертки с плоской головкой.

    Шаг 4. Снимите внешние детали карбюратора

    Прежде чем мы, наконец, приступим к очистке, последнее, что нам нужно сделать, это удалить оставшиеся детали снаружи. Для откручивания винта холостого хода следует использовать отвертку с плоской головкой. Это больший винт, который изменяет обороты двигателя на холостом ходу, и обычно его можно найти со стороны карбюратора.

    Затем снимите воздушный винт. Этот винт регулирует воздух, проходящий через карбюратор при работающем двигателе.

    Снимите воздушную заслонку с карбюратора, если это возможно.


    Использованный карбюратор на бетонном полу рядом с отверткой.

    Шаг 5: Очистка деталей карбюратора

    СОВЕТ: Снимите все прокладки и уплотнительные кольца перед очисткой карбюратора и деталей.

    Самый простой способ очистить карбюратор и его компоненты — замочить их в очистителе карбюратора и деталей, количество которого должно быть достаточным для полного погружения деталей. Этот метод не очень экономичен, поэтому вместо этого вы можете сделать следующее.


    PRO-TIP : В качестве меры предосторожности обязательно надевайте защитные очки и перчатки.

    Сначала тщательно очистите детали проволочной щеткой, затем распылите на них очиститель карбюратора и дроссельной заслонки. Убедитесь, что вы попали чистящее средство в отверстия, в которых размещались жиклеры, воздушные и холостые винты, поплавковая игла и воздушная заслонка, а также во внутренние отверстия самих форсунок. Чтобы убедиться, что форсунки чистые, посветите на них светом. Если форсунки не полностью чистые, продувание сжатым воздухом в отверстие поможет выдуть оставшийся мусор.

    После того, как карбюратор и все компоненты очищены, их нужно высушить. Когда они полностью высохнут, установите уплотнительные кольца и прокладки обратно в карбюратор или установите новые. Вы найдете в магазине ROP Shop большой выбор новых прокладок и уплотнительных колец.

    Шаг 6: Установите форсунки карбюратора

    Установите форсунки в порядке, обратном снятию.

    Шаг 7: Установите внешние детали карбюратора и поплавок

    Начните с установки внешних деталей карбюратора. Сначала следует переустановить воздушную заслонку, затем винт воздушной смеси и винт холостого хода.

    При установке винта воздушной смеси (длинного и тонкого) полностью ввинтите его, а затем выверните на полтора оборота. Это отправная точка или базовый уровень; после того, как двигатель работает, вы можете изменить его, чтобы двигатель работал на холостом ходу.

    Винт холостого хода должен быть закручен ровно настолько, чтобы он оставался на месте. Базовое изменение произойдет позже.

    Далее установите поплавок. Совместите отверстия в карбюраторе и поплавке, затем вставьте штифт. Штифт будет двигаться свободно; просто убедитесь, что он центрирован. Чтобы убедиться, что игла поплавка работает правильно, перемещайте поплавок вверх и вниз. Если стрелка движется свободно, вы в хорошей форме. Если игла застревает в положении, направленном вверх, ее необходимо заменить.

    Используя четыре винта, которые мы осторожно открутили ранее, прикрепите поплавковую камеру к карбюратору.

    Шаг 8: Установите карбюратор

    Снова прикрепите заслонку дроссельной заслонки к тросу дроссельной заслонки. Для этого проденьте трос газа через верхнюю крышку карбюратора и добавьте пружину. Вставьте иглу в ползун, нажмите на пружину и зацепите конец кабеля за ползун. Убедитесь, что прорезь в ползунке находится на одной линии с холостым винтом, прежде чем вставлять его в отверстие. Как только они выровняются, вставьте дроссельную заслонку и завинтите верхнюю крышку. Посмотрите вниз в любое отверстие карбюратора и закрутите винт холостого хода, чтобы создать базовую линию. Делайте так до тех пор, пока ползунок не начнет подниматься, затем завинтите на пол-оборота.

    Верните карбюратор обратно в резиновые сапоги. Затяните зажимные винты, чтобы зафиксировать карбюратор на месте. Снова подсоедините или установите новые топливные и переливные линии к карбюратору.

    Наконец, отрегулируйте винты подачи воздуха и холостого хода при работающем двигателе. Вверните винт холостого хода, если хотите увеличить обороты холостого хода. Чтобы обеспечить более богатую смесь, поверните воздушный винт наружу, а для обеднения смеси поверните его внутрь.

    Когда все сказано и сделано

    Если вы выполнили все эти шаги и по-прежнему обнаружите, что карбюратор работает не так, как вы ожидали, не стесняйтесь обращаться к нам. Мы будем рады помочь вам найти совместимый сменный карбюратор, и вполне вероятно, что у нас есть тот, который вам нужен. В конце концов, наша цель — помочь вам оставаться защищенными.

    КТО СКАЗАЛ, ЧТО УГЛЕВОДЫ ВРЕДНЫ ДЛЯ ВАС?

    МЫ ДОСТАВЛЯЕМ КАРБЮРАТОРЫ И ЗАПЧАСТИ ДЛЯ ВСЕГО, ОТ МОТОЦИКЛОВ ДО КОСИЛОК

    КУПИТЬ КАРБЮРАТОРЫ Поделиться статьей Предметы, которые могут вам понравиться…

    Прочитать статью

    Советы и рекомендации по электрооборудованию для дома, газона и улицы

    13 июня 2022 г.

    КАК И ПОЧЕМУ ИЗБЕЖАТЬ ЗАТУПЛЕНИЯ НОЖЕЙ КОСИЛКИ

    Стрижка тупыми ножами – прямой путь к катастрофе. Мы имеем в виду не только ваш газон, но и вашу косилку. Узнайте, как определить признаки затупления лезвий и как их заточить. Ваши надежные эксперты Rugged всегда готовы помочь.

    Прочитать статью

    18 мая 2022 г.

    КАК НАЙТИ НОМЕР МОДЕЛИ ВАШЕЙ МОЙКИ ВЫСОКОГО ДАВЛЕНИЯ

    Номер модели вашей мойки высокого давления является ключом к поиску правильных запасных частей и принадлежностей. Узнайте, как найти свой здесь!

    Прочитать статью

    10 мая 2022 г.

    ПОЧЕМУ НУЖНО МЫТЬ ДЕКУ ВАШЕЙ КОСИЛКИ (И КАК ЭТО СДЕЛАТЬ)

    Мытье деки косилки связано не столько с поддержанием чистоты, сколько с поддержанием здоровья вашего оборудования и газона.
