Как подтянуть тросик сцепления ваз 2110

Автомобили BAЗ 2110 в свое время пользовались огромной популярностью среди автомобилистов. Да и на сегодняшний день они сохранили те свои качества, благодаря которым машины еще держатся на плаву. Такие модели авто укомплектованы качественными деталями и узлами. Как известно, на автомобили BAЗ 2110 вмонтирована коробка передач механического типа, а для того чтобы ее отключить от силового агрегата нужно использовать крайнюю левую педаль, которая размещается под ногами водителя. Если нажать на педаль, будет произведено перемещение выжимного элемента вдоль вала КПП, после этого диафрагменная пружина будет поддаваться особому давлению, она же и сможет обеспечить отключение КПП. В некоторых случаях необходима регулировка педали сцепления ВАЗ 2110.

На автомобилях BAЗ 2110, чтобы происходила передача мускульной энергии к фрикционным механизмам, используется механическая установка, которая способна осуществлять передачу нагрузок на специальную вилку при помощи некоторого тросика. Когда автомобиль используют, то этот тросик может медленно вытягиваться, а это в свою очередь может привести к нарушениям работы механизмов сцепления и необходимости регулировки.

Регулировка сцепления ВАЗ: 2 комментария

Регулировка сцепления является необходимым и обязательным элементом, который обеспечивает долгий срок службы механизма.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Оценивая недостатки и достоинства своих автомобилей, владельцы все больше рассуждают о двигателе и подвеске. Намного реже в таких разговорах можно услышать о механизме переключения скоростей. Причина такой непопулярности заключается в том, что недостаток или запас мощности силового агрегата напоминает о себе регулярно, а к органам управления водитель быстро привыкает. Тем не менее, без периодической настройки управления фрикционной муфтой в процессе эксплуатации не обойтись.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

• Проверяется ход сцепления;
• Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Когда нужно регулировать привод муфты на «десятке»?

Автолюбители, которые уже знают, как отрегулировать сцепление на ВАЗ 2110, могут своевременно диагностировать состояние узла. В этом им способствуют наличие опыта и знаний, никакие консультации в автосервисе им не нужны. Например, никто не станет спорить, что замена тросика муфты требует последующей корректировки. Прежде чем браться за линейку для замера хода педали нужно обратить внимание на поведение машины:

• Рывки и удары, а также шум при включении скоростей говорит о необходимости наладки привода.
• Начало движения автомобиля сразу после отпускания педали указывает на отсутствие свободного хода.
• В случае, когда авто не тронулось даже при полностью отпущенной педали муфты, то свободный ход превышает норму.

Приступаем к замене

Как известно, есть два способа, которыми выполняется на ваз 2112 замена тросика сцепления, со снятием жабо и дворника и без снятия. Какой из них быстрее — вопрос спорный, без снятия вроде бы быстрее, однако тогда при установке троса на место возникает куча неудобств, поэтому рекомендую оставить способ без снятия жабо йогам. Штатная инструкция, прилагаемая к автомобилю, требует их снятия, поэтому:

• Работу выполняйте на остывшем моторе
• Отключаем (на всякий случай) клеммы аккумулятора
• Снимайте жабо, не ленитесь
• Откручивайте дворник, чтоб тоже не мешался

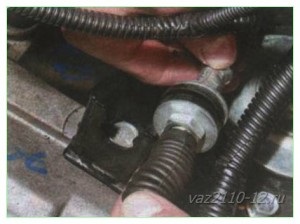

• Откручиваем гайки, которыми фиксируется в кронштейне на ваз 2112 трос сцепления с помощью двух ключей на 19 (одним крутим, вторым придерживаем)
• После этого вытаскиваем из кронштейна тросик

• Затем необходимо нужно отсоединить наконечник троса от вилки
• Если трос разорвался снимать, возможно, уже нечего

• После этого откручивайте отверткой защитный кожух, закрывающий педаль сцепления
• И снимаем кожух

• Отцепите скобу, которой крепится наконечник троса к педали
• Чтобы сделать это было проще, необходимо максимально приподнять педаль и при помощи отвертки поддеть клипсу
• Так как мы сняли жабо, теперь скобу доставать намного удобнее из-под капота

• Из салона ключом «8» откручиваем болтик, который крепит упорную пластину верхнего наконечника тросика
• На изображении внизу рулевую колонку сняли для наглядности, вообще снятия колонки замена тросика сцепления на ваз 2112 не требует

• Затем вытаскиваем эту опорную пластину

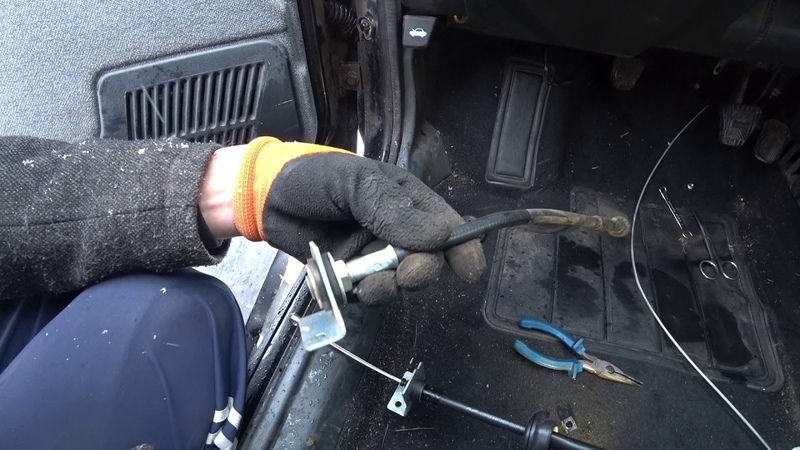

• Вытаскивайте тросик в салон
• Теперь просовывайте новый трос под капот из салона
• После этого замена троса сцепления ваз 2112 в последовательности обратной разборке
• Вы можете промазать изнутри тросик моторным либо трансмиссионным маслом
• Для промазывания в зимний сезон или ближе к нему лучше консистентная смазка, как применяется в ШРУСах
• Учтите только, что ей смазать трос изнутри труднее всего
• Как видите, на ваз 2112 замена троса сцепления делается быстро и просто, остается регулировка, о которой забывать не стоит

Традиционный способ: как отрегулировать сцепление на автомобиле ВАЗ 2110 не заезжая в автосервис?

В последние несколько лет производители автозапчастей с уважением относятся к владельцам отечественных автомобилей. Заплатив несколько дороже, у них есть возможность купить и установить импортное сцепление в комплекте. Но поставить новые корзину, диск и выжимной подшипник – это только полдела. Нужно правильно настроить привод механизма трансмиссии, для чего достаточно повторить несколько простых переходов:

• Открыть капот авто (мотор заглушен), и найти место соединения троса и вилки выключения муфты.

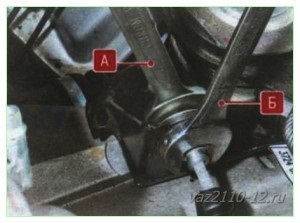

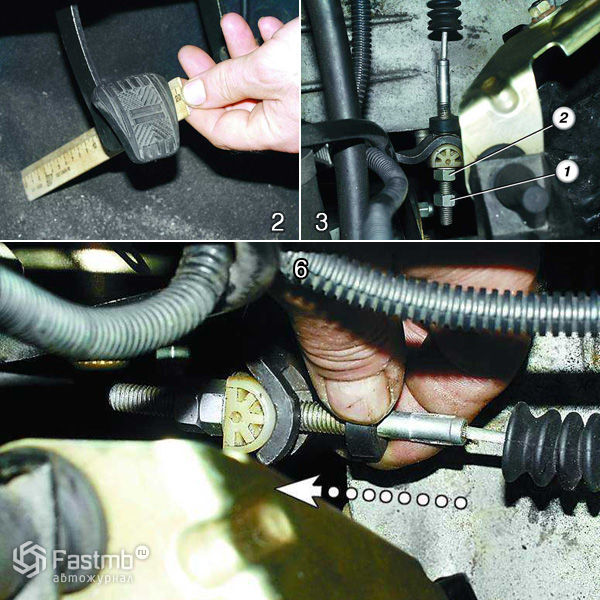

• Используя два рожковых ключа «на 13», отвернуть контргайку 1 (см. фото), а гайкой 2 настроить свободный ход педали управления в пределах 120-130 мм. Ход педали увеличивается при откручивании гайки 2, а при ее закручивании – уменьшается.
• Нажать и отпустить педаль 3-5 раз, после чего проверить линейкой размер хода педали.
• При необходимости повторить настройку, после чего завернуть контрагайку.

Приведенный порядок наладки беззазорного привода излишне упрощен и рассчитан для автолюбителей, которые не ставят своей целью углубленное познание конструкции автомобиля.

Пошаговая инструкция

Процесс замены и регулировки несложен и вам не потребуются какие-то особые инструменты.

Инструментарий

• набор ключей 8, 17 и 19;
• отвертка;
• перчатки;
• ветошь.

Этапы

1. Сначала нужно убрать прежний, вытащив его из кронштейна крепления, который находится на коробке. Для этого необходимо раскрутить гайки, с помощью которых закреплен трос в кронштейне.
2. Ослабляем его натяжку.
3. Вынимаем.
4. Выводим из зацепления в вилке. Придерживая ее, извлекаем.
5. Отсоединяем от педали. Здесь два варианта. Первый — это когда сняты очиститель стекол и жабо. И второй — когда не снимаем.

Крепление жабо

• В первом случае у нас появляется комфортный доступ к кожуху педали, находящийся около тормозного гидроусилителя. Откручиваем винтик, с помощью которого кожух крепится к педали.
• Убираем кожух.
• Отверткой нужно поддеть стопорную скобу, которая держит головку тросика на пальце педали.
• Снимаем ее.
• Далее снимаем с педали.
• Во втором случае до стопорной скобы нужно добираться из салона.
• Педаль должна быть понята вверх до самого упора.
• Вынимаем скобу.
• Снимаем с педали. Заметим, что это наиболее трудный этап, в первую очередь из-за того, что нужно изловчиться, чтобы дотянуться до нее.
• После снятия стопорной скобы, нужно открутить опорную пластинку, а потом втянуть его в салон автомобиля.
• На этом процесс снятия строго тросика можно считать завершенным.

После того, как тросик снят, и перед тем, как установить новый, необходимо внимательно осмотреть втулку, на которую будет надет новый тросик. В случае, если она сильно изношена, то лучше ее сменить.

1. Новый устанавливается в обратном порядке.
2. Кончик просовывается из салона в отсек, где расположен двигатель, а потом устанавливаем его на педаль.
3. Зацепляем его с вилкой и производим фиксацию его в кронштейне на КПП.

В итоге

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Как известно из «мурзилки» полный ход педали сцепления (до упора), равен 120–130 мм. По мере износа накладок ведомого диска сцепления педаль поднимается и ход ее соответственно увеличивается. Максимально допустимый ход педали сцепления – 160 мм, но лучше не затягивать с регулировкой а делать все вовремя. Итак, рассмотрим процедуру регулировки троса сцепления подробнее:

Приложим нашу линейку рядом к площадке педали сцепления, уперем ее в пол. Смотрим расстояние от коврика до поверхности резиновой накладки на педали. Если расстояни больше чем 160 мм — нам пора приступать к процедуре регулировки сцепления.

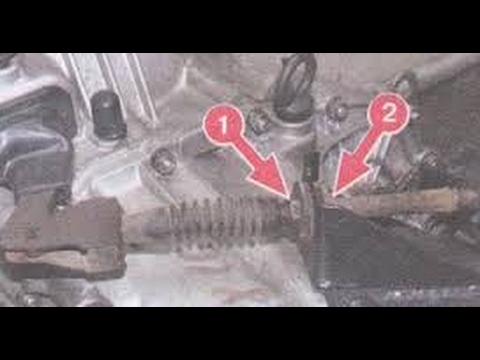

В подкапотном пространстве ослабьте затяжку контргайки 1 на наконечнике троса. Вращая регулировочную гайку 2, установите полный ход педали сцепления 120–130 мм. При наворачивании гайки на наконечник полный ход педали увеличивается, при отворачивании – уменьшается.

Нажмите не менее трех раз на педаль сцепления до упора в коврик пола и еще раз проверьте расстояние от площадки педали до коврика пола.

Корректируем полный ход педали сцепления регулировочной гайкой, затягиваем контргайку. Вот и все! Как видим ничего сложного в процедуре регулировки сцепления ВАЗ-2110 нет. Будем рады видеть Вас у нас в клубе ВАЗ-2110 на нашем форуме.

Устройство сцепления

Для начала – в ВАЗ 2110 установлен сухой вид сцепления. В само сцепление входит только 2 диска, которые обработаны фрикционным материалом, позволяющим выдерживать продолжительное трение. Изготовлен каждый диск из органического материала, смешанного с проволокой, которая выполняет теплоотводящую функцию во время работы. Каждый диск взаимодействует с другими механизмами автомобиля, к примеру, с коробкой переключения передач. Между дисками есть и другие детали, которые скреплены кожухом. Называется он «корзина сцепления». На ней нужно остановиться.

Два диска сцепления из современного комплекта сцепления.

Корзина сцепления

Корзина включает в себя следующие элементы:

• Маховик. На этот элемент поступает крутящий момент от двигателя, к нему и крепится корзина.
• Нажимной и ведомый диск. Работают они следующим образом: когда водитель отжимает педаль сцепления, нажимной диск контактирует с ведомым, когда педаль нажата, детали разобщаются.
• Первичный вал КПП. Он переправляет крутящий момент от двигателя на коробку переключения передач.
• Вилки выключения. Вилки нужна для сжимания и разжимания дисков. Педаль нажата – вилки разобщают детали, вилки отпущена – сводят.
• Трос. Является связывающим звеном между механизмом и педалью сцепления. При изменения длины тросика меняется длина хода.

Что касается мокрого сцепления, то оно всегда погружено в масло. За счет этого происходит меньший износ – диски меньше трутся, а их поверхность всегда остается охлажденной и чистой.

Наглядная схема устройства корзины сцепления.

Дальнейшие действия

Следует сдвинуть резиновый ограничитель в виде вилки до упора. При необходимости заменить пришедшие в непригодность элементы узла. Чаще всего выходят из строя тросики сцепления, поэтому эти детали нужно проверять чаще всего и своевременно менять их. Это несложно, учитывая, что такой элемент стоит совсем недорого.

Вышеописанные процедуры по регулировке сцепления, как можно убедиться, довольно просты и понятны. Но если в ходе замены все же возникнут затруднения, можно в любое время посмотреть обучающее видео, которое проводят настоящие мастера, отлично разбирающиеся в ремонте автомобилей.

Регулировка сцепления ВАЗ-2110 своими руками

Изменение хода педали сцепления представляет собой серьезную угрозу, которая может привести к аварийно ситуации на дороге. Хорошая новость заключается в том, что избежать плачевных последствий и настроить рычаг может любой. Эта задача не занимает много времени, требует всего лишь двух инструментов и небольшой ювелирной работы. На автомобиле ВАЗ-2110 регулировка сцепления выполняется практически аналогичным способом, как и на более старых и новых моделях. Данное семейство отечественных машин имеет массу идентичных деталей, которые использовались в разных сериях вазовского бренда на протяжении многих лет. Такая конструктивная особенность позволяет применять нижеописанную информацию в качестве пособия и для других серий этого производителя. Далее поговорим о том, как отрегулировать сцепление, что может свидетельствовать о необходимости выполнения этой процедуры, а также рассмотрим, как заменить трос сцепления.

Когда делать калибровку сцепления

Чтобы поддерживать автомобиль в работоспособном состоянии, необходимо проводить регулярную диагностику самых важных сегментов, в число которых входит сцепление. К сожалению, не существует конкретного временного периода или пробега машина, после которого нужно выполнять регулировку механизма управления переключением скоростей, так как его степень износа зависит от водителя и его стиля вождения. Явными признаками, требующими выполнения данной процедуры, являются: провал педали сцепления, слишком быстрая или замедленная реакция на нажатие рычага. Одним из основных элементов, отвечающих за эти функции, является трос сцепления. Он представляет собой достаточно надежную деталь. Однако бывают случаи, когда его нужно заменить.

Чаще всего причиной выхода из строя троса сцепления являются нарушения правил эксплуатации, повышенные нагрузки или деформация под воздействием агрессивных сред. Последний вариант является последствием нарушения герметизации. Регулировку сцепления нужно проводить по необходимости в том случае, если вы заметили изменения в управлении. Специалисты также рекомендуют время от времени проводить диагностику, суть которой заключается в измерении расстояния педали от пола. Более подробно об этой операции поговорим ниже.

Замена троса сцепления ВАЗ 2110

Замена троса сцепления, как правило, выполняется достаточно редко. Основным признаком, указывающим на необходимость проведения этой процедуры, является провал педали вниз. Данную процедуру следует выполнить перед регулировкой, так как она сбивает все выставление параметры. Срок эксплуатации троса не имеет конкретного значения. Его степень износа зависти от водителя, манеры езды и интенсивности критических нагрузок на систему. Замена троса выполняется следующим образом:

• С помощью ключа 19 открутите крепления троса сцепления. Вслед за этим необходимо наконечник вывести из вилки включения механизма переключения передач.

• Теперь внутри салона открутите гайку, фиксирующую крепление троса к педали. Чтобы выполнить эту задачу максимально поднимите педаль. Если снять «жабо» и стеклоочиститель, можно будет более удобно вытащить скобу из-под капота.

• После того как открутили крепежные сегменты, можно вытаскивать трос через салон.

• Новый трос просовываем через отверстие в салоне и выполняем все действия в обратном порядке. Самый сложный этап, это одеть обратно скобу наконечника троса на педаль сцепления. Проблема заключается в ограниченном пространстве. Из-за этого специалисты рекомендуют предварительно снимать «жабо» и стеклоочиститель. Опытные мастера игнорируют эти рекомендации, так как способ без демонтажа дополнительных деталей позволяет значительно сэкономить время.

Как правильно отрегулироваит сцепленин на ВАЗ

Сначала, перед тем как отрегулировать сцепление, необходимо подготовить инструменты и изучить конструкцию системы, которая подробно представлена в технической документации конкретной модели. Данная операция не представляет собой сверхсложную задачу, выполнить ее сможет практически любой автовладелец. Единственная сложность заключается в подборе необходимых параметров, что в общей сложности может занять до 1 часа.

Последовательность регулировки

Сначала необходимо точно измерить расстояние между педалью и ковриком (дном автомобиля). Для выполнения этой задачи Вам подойдет обычная линейка. Измерительный инструмент нужно поставить так, чтобы угол его наклона был равен 90 градусам. Для моделей ВАЗ-2110 допустимым значением является 120-130 мм. В процессе износа ход педали увеличивается на несколько сантиметров. Допустимым максимальным значением является 160 мм, если расстояние превышает это значение, срочно необходимо проводить регулировку.

Чтобы изменить параметры необходимо ослабить контрольную гайку, которая размещена в подкапотном пространстве. При этом не пытайтесь открутить ее полностью.

Чтобы выставить значение равное 12-13 см, нужно поворачивать регулировочную гайку. Этот сегмент работает следующим образом: при накручивании гайки на наконечник, расстояние педали от пола увеличивается. В случае закручивания гайки — ход рычага управления уменьшается. Проворачивайте регулировочную гайку вращательными движениями, пока не достигнете нужного значения. В завершение необходимо закрутить контрольную гайку, иначе при первом нажатии на педаль все настройки собьются.

После выполнения вышеупомянутых операций, нужно проверить систему. Для этого выжмите педаль сцепления до пола. Повторите это действие несколько раз. Затем измерьте расстояние от пола до педали. Если регулировка была выполнена правильно, дистанция должна равняться 12-13 см.

В том случае, когда показатели не соответствуют техническим нормам, повторите регулировочные операции, а также внимательно проверьте состояние всех сегментов. Проблема может заключаться в выходе из строя определенных деталей или крепежных элементов.

Регулировка сцепления ВАЗ 2110 своими руками

В каких случаях становится необходимой регулировка сцепления на ВАЗ 2110, как ее правильно провести? На эти вопросы мы постараемся ответить в коротеньком руководстве по налаживанию четкой и правильной работы привода сцепления.

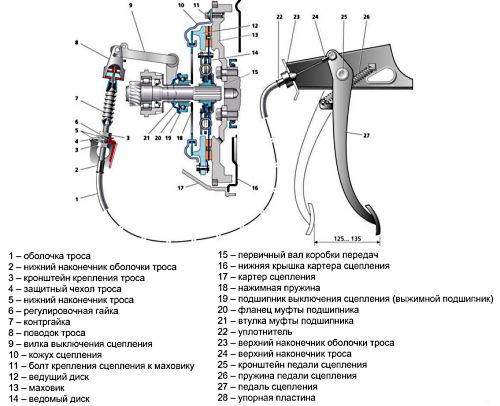

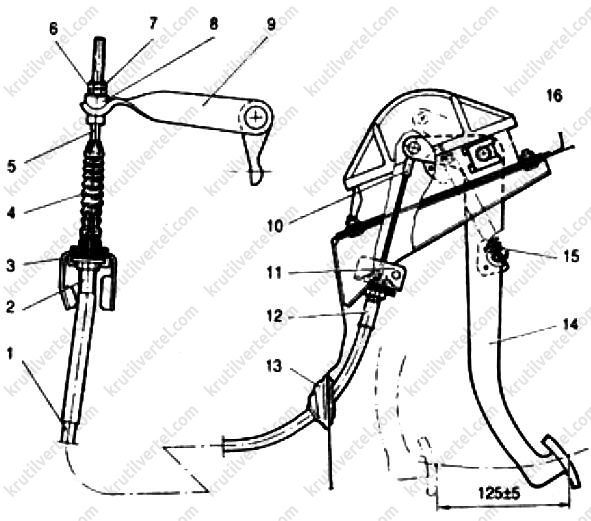

Схема привода сцепления

Когда это необходимо?

Как только вы замечаете какие-то отклонения в работе системы сцепления, нужно тут же принимать соответствующие меры, поскольку от этого комплекта зависит очень многое. Главное – что без сцепления вам не удастся включить ни одной скорости, соответственно, никуда вы не поедете. Бывает, что педаль проваливается, либо, наоборот, работает очень туго. В обоих случаях понадобится регулировка.

Правильная отладка

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Замер хода педали сцепления

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Крутим гайку и контргайку на тросе сцепления

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Сдвигаем до упора втулку-ограничитель

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.

  Оцените статью: Поделитесь с друзьями!

Как отрегулировать сцепление на ВАЗ-2110: фото и видео

На автомобилях ВАЗ десятого семейства, независимо от объёма двигателя и типа газораспределительного механизма (8 или 16 клапанов), применяется механический привод сцепления. В отличие от классических Жигулей, где установлен гидропривод механизма сцепления, тросовой привод проще в обслуживании и дешевле. У него есть некоторые минусы, но для двигателей такого объёма и мощности эти минусы роли практически не играют. Единственное, что может потребовать внимания в процессе эксплуатации, регулировка привода сцепления ВАЗ-2110.

Когда необходима регулировка сцепления на ВАЗ-2110

По мере износа фрикционных накладок на ведомый диск сцепления, свободный и рабочий ход педали увеличивается.

Это может привести к тому, что сцепление может отключаться не до конца при полностью выжатой педали. Как результат, сцепление будет “вести”, возможны затруднения при включении первой и задней передачи, при переключении передач на ходу. Такая ситуация создаёт дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.

Заводом оговорены допустимые люфты, свободный и рабочий ход педали сцепления, которых необходимо придерживаться в процессе эксплуатации автомобиля.

• Номинальный полный рабочий ход педали сцепления — 120 мм.
• Максимально допустимый — 160 мм.

Полный ход педали сцепления (до упора) должен находится в интервале от 120 до130 мм.

Однако до 160 мм лучше не дотягивать, поскольку это грозит усиленным износом фрикционов и элементов КПП, а кроме того, в любой момент могут возникнуть трудности с переключением и включением передач. Чтобы измерить ход педали сцепления, нам пригодится обычная линейка. Упираем её в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобятся только два рожковых ключа на 13 и та же линейка для контроля хода педали. Если ход педали больше допустимых 150-160 мм, приступаем к работе:

1. Устанавливаем автомобиль на ровную площадку, затягиваем ручник.

   Ставим автомобиль на ручник и открываем капот.

2. Открываем капот, находим на картере сцепления выжимную вилку, в которую продет резьбовой наконечник троса.

   Нужные нам гайки находятся за корпусом воздухана над картером сцепления.

3. Трос зафиксирован двумя гайками. Ослабляем контргайку, удерживая упорную гайку ключом на 13.

   Так выглядят гайки на новом двигателе и при хорошем освещении.

4. Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, предварительно нажав несколько раз на педаль.

   Замеряем ход педали линейкой.

5. Затягивая упорную гайку, мы увеличиваем свободный ход педали, отпуская — уменьшаем.
6. Продолжаем регулировку до тех пор, пока не добьёмся хода в номинальных 120 мм.
7. Закручиваем контргайку, удерживая упорную гайку ключом.

   Затягиваем гайки.

8. Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при следах явных внешних повреждений.
9. Подвигаем защитный гофрированный кожух до упора в вилку.

   Оценив состояние троса, натягиваем обратно резиновый кожух.

Заключение

Так можно буквально за 15 минут отрегулировать сцепление на ВАЗ-2110 с 8 и 16-клапанным двигателем. Успешной всем работы и удачи на дорогах!

Совет. Крутить гайки будет гораздо удобнее, если не полениться снять аккумулятор и отстегнуть корпус воздушного фильтра.

Как подтянуть и проверить сцепление на ВАЗ-2110: фото и видео

Основной задачей сцепления на любом автомобиле является плавная передача крутящего момента от двигателя к КПП. Обычно на ВАЗ-2110 этот узел не выходит из строя, но при интенсивной эксплуатации авто ему потребуется отладка и настройка.

Когда требуется регулировка сцепления на ВАЗ-2110

Как только водитель начнет замечать, что у него в работе системы сцепления происходят изменения, то надо сразу же провести ремонт узла или его регулировку.

Это поможет избежать выхода автомобиля из строя. Без сцепления автомобилем нельзя будет пользоваться.

Диагностирование

Признаком неисправности системы может стать проявление посторонних звуков при включении передачи, а также затрудненное включение передачи при движении. В таком случае владельцу транспорта надо вмешаться в работу системы.

Несмотря на то, что узел достаточно сложен в ремонте и устройстве, начальные неполадки в нем выявить можно и самостоятельно без обращения на СТО.

Специалисты отмечают, что наиболее простая система сцепления среди всех отечественных автомобилей именно у ВАЗ-2110. Тут потребуются минимальные навыки, минимум ключей и приборов. Если возникнут трудности с работой, то можно посоветоваться с опытными автомобилистами, которых всегда можно найти в любом гаражном кооперативе.

Инструменты

Ремонт лучше проводить в оборудованном гараже, где есть инструменты и смотровая яма. Стандартными инструментами и приспособлениями для выполнения такой работы являются:

• Противооткатные башмаки.
• Домкрат.
• Ключи.
• Головки.
• Приспособление для оправки диска.
• Отвертки.
• Молоток.
• Брус из дерева.

Также в гараже должен быть и стол, на котором можно будет разложить все элементы системы.

Неполадки

Сцепление и привод сцепления ВАЗ-2110.

Проблемы со сцеплением в ВАЗ-2110 могут быть такими:

• Износ фрикционов.
• Оборванный трос.
• Разрушение подшипника выжима.
• Поломка вилки.
• Поломка рессоры.
• Деформация или поломка диска.

Для диагностирования таких неполадок надо иметь хоть небольшое представление о работе сцепления. У ВАЗ-2110 усилие от педали на вилку передается при помощи троса. Это облегчает работу. Иногда такой трос может просто растянуться от усилий, которые передаются по нем.

Регулировка сцепления

Обычно такой процесс занимает 15-20 минут при использовании минимального количества инструментов. Для этого потребуется линейка и ключ.

Владельцу транспорта надо при помощи линейки померить ход педали в салоне. Если он больше 160 миллиметров, то потребуется регулировка троса

. Увеличенный ход педали может заметить даже водитель без стажа.

Прикладываем линейку перпендикулярно педали сцепления и определяем расстояние, если оно больше 160 мм – переходим к регулировке натяжения троса сцепления.

Процесс регулировки

Затягиваем контргайку и сдвигаем на место пыльник.

Выводы

Как видно из сказанного выше, провести регулировку троса сцепления на ВАЗ-2110 можно даже водителю без опыта. Эта работа не требует специальных навыков. Если соблюдать указанные выше рекомендации, то результат в любом случае будет положительный.

Видео про регулировку сцепления

Регулировка сцепления на ВАЗ 2110 8 и 16 клапанов: как правильно настроить

Регулировка сцепления ВАЗ 2110 выполняется, когда диск во время ускорения буксует или имеются другие проблемы с механизмом. Приведенная инструкция актуальна для машин, произведенных с 2002 г.

Проблемы сцепления ВАЗ 2110 и откуда они берутся

Конструкция имеет ряд недостатков. Трос привода имеет свойство растягиваться, фрикционные накладки истираются. Неизбежные процессы приводят к появлению поломок, отказов, что провоцирует необходимость регулировки устройства.

Пробуксовка сцепления

Проскальзывание диска нередко происходит ввиду его износа. Тонкая настройка привода не дает деталям плотно смыкаться, что и вызывает пробуксовку. Явным признаком подобного является затруднение переключения передач, снижение динамики автомобиля.

Рывки при старте

Следующий явный признак поломки – рывки при резком ускорении. Здесь корень проблемы может скрываться в износе фрикциона, разбалтывании выжимного, растяжении троса.

Наблюдается повышенный шум

Обычно езда на автомобиле сопровождается повышенным шумом по причинам.

1. Износ выжимного. Устройство может сильно шуметь при переключении передач.
2. Хруст при попытке воткнуть положение на КПП. Здесь причиной является неполное размыкание диска с корзиной. Механизм не разъединяется и нагрузка на коробку передач частично передается. Если пытаться вбить рычаг в таком положении – можно повредить шестерни.

Не полностью выключаемое сцепление

Стандартная проблема, при которой усложняется включение передач. Фрикционный диск не выходит из зацепления, что провоцирует сложности во время эксплуатации. Рычаг КПП при этом, может отказываться заходить в позицию.

Когда нужно регулировать привод муфты на «десятке»

Производится только при возникновении вышеуказанных неполадок. Также настраивать привод потребуется после ремонтных работ, связанных с заменой агрегатов.

Диагностика неисправностей сцепления

Проверить, что сцепление нормально работает можно так.

1. Поставить машину на ручник.
2. Перевести положение рычага КПП на положение нейтраль.
3. Завести двигатель.
4. Воткнуть передачу и плавно отпустить сцепление.

В результате машина должна заглохнуть. Если подобного не произошло – требуется настройка сцепления.

Когда нужно регулирование привода сцепления

Регулировка сцепления ВАЗ 2110 необходима при обнаружении таких симптомов.

1. Непредсказуемое поведение педали сцепления – при нажатии имеет место проваливание, рывки.
2. Во время разгона или езды под нагрузкой появились вибрации кузова, двигателя и посторонние звуки.
3. Машина ускоряется с рывками или во время набора оборотов ДВС, происходит отставание машины в разгоне.
4. Во время включения передачи необходимо приложить большие усилия, что сопровождается посторонними звуками, скрипом или треском.

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Какой инструмент потребуется

Для выполнения операции потребуется:

• гаечные ключи на 17 и 19;
• ветошь или мягкая щетка по металлу;
• отвертка.

Настраиваем привод узла управления крутящим моментом

Указанный элемент называется – магистраль сцепления. Устройство калибруется подтяжкой или ослаблением троса, в зависимости от того, что требуется автолюбителю.

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

• линейка;
• ВД40 или аналогичное средство;
• чистая ветошь;
• головка №10;
• два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

• Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

• Снять корпус воздухача.
• Необходимая деталь находится прямо под элементом.

• Поднять вверх резиновый пыльник для освобождения гаек.
• Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.
• Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.

• После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.
• Проверить высоту накладки от пола.

• Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.
• При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

1. На машине включается нейтральная передача и глушится мотор.
2. Снимается водительский коврик.
3. Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
4. Замеряется высота положения накладки.

1. Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.
2. Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

1. Завести ДВС и выжать муфту.
2. Не бросая педаль включить заднюю позицию КПП.
3. Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
4. При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
5. Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

Первый этап – замер хода педали сцепления

Осуществляется так.

1. Взять линейку и установить ее под углом 90 градусов, относительно поверхности педали.
2. Запомнить высоту на измерителе (должно получиться примерно 180 мм).
3. Вдавить до упора педаль и снова зафиксировать данные.
4. В идеальном случае, разница должна составлять 120-130 мм. Если имеются отклонения – узел нужно настраивать.

Второй этап – процесс настройки

Для калибровки следует найти под капотом место крепления регулировочного узла. Тросик закреплен на корпусе коробки передач. Далее выполняется операция.

• Ослабить контргайку, но не откручивать ее полностью.
• Регулировочной гайкой натянуть или ослабить привод до получения оптимального результата.

• Затянуть болты и проверить положение педали сцепления.

Где находится тросик сцепления

Магистраль легко найти по характерному расположению. Трос проходит от педали до вилки блока через все подкапотное пространство.

Регулировка троса сцепления на ВАЗ-2110

Происходит в точности, как и настройка привода сцепления. Некоторые специалисты утверждают, что это разные названия одного процесса.

Что делать в случае если регулировка тросиком не помогла

Если операция не дала результата может помочь переборка и регулировка положения фрикционного механизма. Для этого разбирается все устройство и заново выставляются рабочие зазоры, возможно потребуется заменить выжимной.

Как окончательно настроить сцепление на ВАЗ 2110

Проверить правильность настройки можно следующим образом.

1. Прогреть двигатель до рабочей температуры.
2. Включить заднее положение КПП. Если передача «втыкается» без затруднений, можно начать движение.
3. При разгоне машины, ускорение идет плавно, параллельно набору оборотов силовой установки.
4. Все передачи работают одинаково при сбросе на низ и верх без посторонних шумов, скрипов или стуков.

Если соблюдены все условия – настройка завершена.

Методика альтернативной настройки привода муфты

В качестве альтернативы некоторые специалисты используют подтяжку привода в месте его крепления к вилке выжимного подшипника.

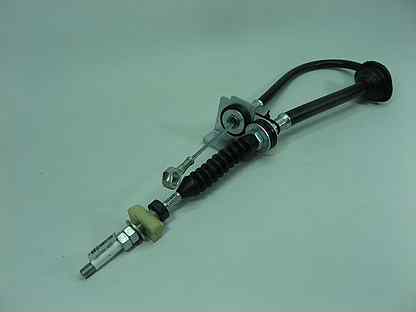

Замена троса сцепления ВАЗ 2110

Простая процедура выполняется так.

• Отсоединить крепление вилки выжимного.

• Ключом на 10 открутить кронштейн крепления регулировочной гайки.

• При помощи «танцев с бубном» открутить винтик, соединяющий трос с педалью внутри салона. Второй способ – демонтировать жабо и дворники, для получения доступа к ревизионному лючку. Отсюда легко снимается вся магистраль.

• Следующим этапом вынимается вся магистраль через салон.
• Установка нового троса выполняется в обратном порядке.

✅ Ваз 2112 регулировка сцепления

Регулировка сцепления ВАЗ 2110 своими руками

В процессе эксплуатации автомобиля может возникнуть такая ситуация, при которой владельцу ВАЗ 2110 потребуется регулировка сцепления. Надо сказать, что процедура эта для выполнения несложная и с ней под силу справиться даже новичку. Такая необходимость может возникнуть в ситуации, когда привод сцеплении начинает работать со сбоями. Это может возникнуть тогда, когда сильно изношен фрикционный диск. Перед выполнением работ необходимо иметь представление о том, как действует сцепление именно на данной модели автомобиля. Если это основательно изучить, то вполне возможна регулировка сцепления ВАЗ 2110 своими руками. При этом нет необходимости посещения салона автосервиса.

С чего начать регулировку сцепления

Если опыт вождения недостаточный, а владение автомобилем имеет место недавно, то, естественно, может возникнуть вопрос о том, как отрегулировать сцепление на ВАЗ 2110 своими руками? Надо сказать, что каких-то особых усилий при этом прилагать не требуется. Это обстоятельство обусловлено теми особенностями, которые имеет привод. На этой модели он тросового характера, а это исключает дополнительные работы, связанные с прокачкой сцепления.

Где находится тросик сцепления

Местом расположения троса является защитный кожух. Своими концами он прикрепляется к педали и вилке, которая включает сцепление. Если диски изнашиваются, то ход педали увеличивается. Когда изнашивается тросик, наоборот, имеет место уменьшение амплитуды, с которой ходит педаль. Это может приводить к неполному включению либо отключению сцепления.

Какой инструмент потребуется

Для выполнения работ потребуются определенные инструменты, например, ключи на 13 (2 шт.). Автомобиль лучше загнать на смотровую яму. Так будет удобнее выполнять все работы.

Пошаговый процесс регулировки сцепления

Местом расположения троса сцепления является нижняя часть педали. Его без труда отыщет даже новичок. Как отрегулировать педаль зависит от того, каким ходом она обладает. Длина троса должна составлять 12-13 см. Правда, она может быть увеличена и до 16 см. «Ходить» педаль должна в диапазоне о 12 до 16 см. Если показатели хода имеют иные величины, то требуется регулировка хода педали сцепления ВАЗ 2110.

Для этого необходимо выполнить следующие работы:

• Для того, чтобы найти тросик сцепления, требуется открыть капот. Требуется раскрутить гайки, расположенные на торсе сцепления. Для того, чтобы при этом не возникало проблем, их обрабатывают составом WD-40. После обработки необходимо выдержать экспозицию 10 минут. Гайки будут откручиваться гораздо легче.
• Затем осуществляется непосредственно настройка. Одним ключом откручивается контргайка, а другим осуществляется регулировка. Если крутить гайку в ту сторону, где расположен наконечник, то педаль увеличит свой ход. Если ее вращать в обратную сторону, то это приведет к уменьшению хода педали. Параллельно с этим производят замеры хода педали.
• После того, как выйдут на показатель 13 см, несколько раз резко нажимают на педаль. Затем измерение повторяют. Иногда ход может сбиваться. Тогда настройку повторяют.
• Завершающим аккордом являются действия по перемещению резиновой втулки до упора.

Во время регулировки возможно отклонение в ту или иную сторону на пару миллиметров. Если после проведения работ ход педали все равно составляет 17 см, то, скорее всего, придется ремонтировать корзину.

Что делать в случае если регулировка тросиком не помогла

Если причиной проблемы является изношенный трос, то его просто необходимо заменить. Если трос неисправен, то во время поездки сцепление может просто отказать. Тогда резко повышается возможность возникновения аварии.

Поменять его можно при выполнении следующих действий:

1. гайку, которая крепит торс к кронштейну, необходимо ослабить рожковым ключом;
2. после этого трос можно извлечь. Делают это очень аккуратно;
3. затем он отсоединяется от вилки сцепления;
4. далее трос отсоединяется от педали. Для этого удаляется защитный чехол и стопорная гайка. После этого педаль может быть извлечена;
5. сборку следует производить в обратной последовательности. Во время нее желательно детали смазать литолом.

Сцепление в автомобиле при поездках работает с постоянной интенсивной нагрузкой. Поэтому нет ничего удивительного в том, что со временем оно изнашивается. Поэтому может возникнуть необходимость в компенсации ее износа. Для этой цели и проводят регулировку. Выполнить подобные действия несложно. С подобной задачей может справиться любой новичок. Поэтому нет никакой необходимости отправлять автомобиль в сервис технического обслуживания. Исключением, пожалуй, являются случаи острой нехватки времени. Автолюбителю просто некогда этим заниматься.

Иногда регулировка позволяет исправить недостаток, компенсируя износ сцепления. Но в ряде случаев он настолько велик, что приходится полностью заменять трос. При обнаружении любых признаков износа, лучше не надеяться на русское «авось», а лучше незамедлительно поменять элементы сцепления. Это предотвратит риск возникновения аварийных ситуаций, ведь в поездке сцепление может просто отказать. Тогда беды не избежать.

Регулировка сцепления на ВАЗ 2110 и 2112. В принципе, ничего сложного

Пожалуй, одной из простейших процедур является регулировка сцепления на ВАЗ 2110 и 2112. Выполнить ее может любой, даже начинающий водитель. Потребоваться это может при работах со снятием коробки передач, а также при сбоях в работе привода сцепления. Обычно, это означает увеличенный износ фрикционного диска. Желательно, перед проведением работ ознакомиться с особенностями привода сцепления на этой модели автомобиля. Так можно значительно облегчить себе проведение диагностики и настройки. Даже у новичка процесс занимает минимальное количество времени, поэтому нет смысла посещать для этого автосервис.

Содержание

Особенности

Регулировка сцепления на ВАЗ 2110 и 2112, производится без особых усилий. Связано это с особенностями привода. Здесь он тросовый, что помогает избежать дополнительных работ по прокачке сцепления, и проверки различных дополнительных показателей. Трос расположен в защитном кожухе и крепится одним концом к педали, а другим с помощью шарнирного соединения к вилке включения сцепления. При большом износе дисков наблюдается увеличение хода педали. Износ тросика (вытягивание), приводит к уменьшению хода, или неполному включению/отключению сцепления.

Регулировка

Трос сцепления находится под соответствующей педалью, и идет к вилке, расположенной на КПП. Найти его не проблема, даже для неопытного автолюбителя. Необходимость регулировки определяется по ходу педали. В идеале он должен быть в пределах 12-13 см, допускается увеличение его до 16 см. То есть, ход педали может колебаться в пределах от 12 до 16 сантиметров, при любых отклонениях необходимо произвести настройку. Делается это следующим образом:

• Если педаль поднята более чем на 16 сантиметров, необходимо в обязательном порядке провести регулировку;
• Для этого, открываем капот и находим тросик сцепления. Нас интересуют гайки, расположенные на нем. Желательно обработать их WD-40 и дать постоять 5-10 минут, это позволит избежать проблем с их откручиванием;
• Проводим настройку. Для этого, одним из ключей откручиваем контргайку, с помощью другого производят регулировку. Накручивая регулировочную гайку в сторону наконечника, ход педали увеличивается, откручивая ее в обратную сторону, показатель уменьшают. При этом не забывайте замерять ход в салоне;
• Когда вы выведете педаль на 13 сантиметров, то следует резко нажать на нее 3-5 раз. После чего, повторяется измерение. Если ход сбился, то нужно повторить процедуру по настройке;

Последним пунктом является перемещение резиновой втулки до упора.

При проведении замеров можно делать допущение на пару миллиметров. Если ее ход, более 17 сантиметров, то необходимо задуматься о ремонте корзины, а точнее, замене диска сцепления.

Меняем трос

Зачастую при регулировке выясняется, что проблема в изношенном тросе. В таком случае, придется его заменить. Поездки с неисправным тросом могут привести к отказу сцепления в поездке, что чревато аварийной ситуацией. Замена производится в следующем порядке:

• С помощью рожковых ключей на 19 слегка ослабляется гайка, крепящая трос к кронштейну;
• Трос аккуратно извлекают из кронштейна;
• Отсоединяют его от вилки сцепления, для этого просто нужно протянуть трос через отверстие;
• Чтобы отсоединить трос от педали, необходимо снять облицовку ветрового окна. Обшивку моторного отсека тоже лучше убрать;
• С помощью крестовой отвертки убрать чехол, защищающий педаль сцепления;
• Шлицевой отверткой извлекаем стопорную шайбу и извлекаем педаль;
• От нее отсоединяется трос, достаточно просто его сместить в сторону;
• В салоне откручиваем гайку на 8, крепящую верхнюю часть кожуха троса. Трос извлекается в салон через отверстие;
• Сборка производится в обратном порядке. Желательно все закручивающиеся детали, а также поводок троса смазать, например, литолом.

После установки необходимо отрегулировать сцепление. Производится эта работа в точности, как описано выше.

Заключение. Сцепление является одной из наиболее часто работающих систем автомобиля. Поэтому, износ его деталей вполне логичен. Чтобы, компенсировать это, периодически должна производится регулировка сцепления на ВАЗ 2110 и 2112. В целом, это работа простая и не требующая никаких особых навыков. В некоторых случаях это не помогает, и приходится заменять трос привода.

Как отрегулировать сцепление на ВАЗ 2110 8 и 16 клапанов

Регулировка сцепления ВАЗ 2110 выполняется, когда диск во время ускорения буксует или имеются другие проблемы с механизмом. Приведенная инструкция актуальна для машин, произведенных с 2002 г.

Когда нужно регулирование привода сцепления

1. Непредсказуемое поведение педали сцепления – при нажатии имеет место проваливание, рывки.
2. Во время разгона или езды под нагрузкой появились вибрации кузова, двигателя и посторонние звуки.
3. Машина ускоряется с рывками или во время набора оборотов ДВС, происходит отставание машины в разгоне.
4. Во время включения передачи необходимо приложить большие усилия, что сопровождается посторонними звуками, скрипом или треском.

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

• линейка;
• ВД40 или аналогичное средство;
• чистая ветошь;
• головка №10;
• два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

Снять корпус воздухача.

Необходимая деталь находится прямо под элементом.

Поднять вверх резиновый пыльник для освобождения гаек.

Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.

Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.

После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.

Проверить высоту накладки от пола.

Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.

При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

1. На машине включается нейтральная передача и глушится мотор.
2. Снимается водительский коврик.
3. Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
4. Замеряется высота положения накладки.

Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.

Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

1. Завести ДВС и выжать муфту.
2. Не бросая педаль включить заднюю позицию КПП.
3. Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
4. При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
5. Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

Как окончательно настроить сцепление на ВАЗ 2110

Проверить правильность настройки можно следующим образом.

1. Прогреть двигатель до рабочей температуры.
2. Включить заднее положение КПП. Если передача «втыкается» без затруднений, можно начать движение.
3. При разгоне машины, ускорение идет плавно, параллельно набору оборотов силовой установки.
4. Все передачи работают одинаково при сбросе на низ и верх без посторонних шумов, скрипов или стуков.

Если соблюдены все условия – настройка завершена.

Регулируем сцепления на ВАЗ-2112 своими руками: видео внутри

Одним из самых основных элементов работы любой трансмиссии, в том числе и на ВАЗ-2112 является механизм, предназначенный для передачи крутящего момента от коленвала к коробке переключения передач — сцепление. И по прошествии определённого пробега с приводом сцепления, могут возникнуть определённые неполадки.

На видео ниже подробно рассказан процесс регулировки сцепления на ВАЗ 2110-2112:

Диагностика сцепления

Для того, чтобы понять, что с приводом сцепления «не порядок» — ВАМ не требуется специальных навыков!

Как правило, они проявляются в виде появления постороннего шума, скрипа во время передвижения автомобиля, а также при воздействии на педаль сцепления.

При наличии таких фактов, необходимо в первую очередь провести диагностику и для начала отрегулировать педаль сцепления. Несмотря на казалось бы со стороны сложный ход работ, провести её можно своими руками. О том, как правильно это сделать, написано ниже в нашей статье.

Инструмент

Для того, чтобы отрегулировать сцепление было легче, необходимо подготовить следующие инструменты:

• Домкрат.
• Противооткатные упоры.
• Комплект ключей с торцевыми головками.
• Молоток и выколотка.
• Линейка.
• Новый трос сцепления.

Как правило, работы по регулировке педали сцепления сопровождаются заменой троса. Так как старый трос будет значительно изношен, а проводить регулировку будет только проще.

Предельно допустимые значения в ходе педали сцепления на ВАЗ-2112 должна составлять не более 160 миллиметров, в своих максимальных значениях. А идеальные показания должны варьироваться в пределах 120-130 миллиметров. Это расстояние (от коврика до края педали сцепления – прим.) легко измерить при помощи обычной линейки, без посторонней помощи своими руками.

Пошаговый порядок работ по регулировке педали сцепления на ВАЗ-2112

Перед тем как приступить к работе, позаботьтесь о том, чтобы автомобиль находился на ровной поверхности, под задние колёса были поставлены противооткатные упоры, а сам автомобиль находился с включённым ручным тормозом.

Также рекомендуется отключить минусовую клемму с аккумуляторной батареи.

Первым делом проверяем расстояние хода привода сцепления, для этого прикладываем линейку перпендикулярно полу и штанге педали. Если показатели составляют 160 миллиметров и более, то регулировка для педали просто обязательно.

Оцениваем результат измерений.

Цифрами обозначены две гайки.

Как вы могли понять, что если первую гайку закручивать, а вторую откручивать, то ход педали будет увеличиваться, а не уменьшаться.

1. Когда работы по регулировке гаек будет проводиться, периодически проверяйте ход педали нажав на них при каждом подходе 3-4 раза, после чего заново произведите замеры.
2. Когда вы достигнете нужного расстояния в свободном ходе педали сцепления, затяните гайки максимально близко друг к другу, создавая тем самым эффект контргайки.
3. Далее сдвигайте до упора ограничительную втулку, сделанную из резины в вилку, после чего проверяем все соединения троса и закрываем капот.

Выводы

Обратите внимание, что регулировка педали сцепления на автомобиле ВАЗ-2112 процесс не сложный и под силу даже самому начинающему автовладельцу. Главное внимательно прочитать нашу инструкцию и эти работы больше не представят никаких сложностей.

Два метода: как наладить привод муфты сцепления автомобиля Lada 2110 самостоятельно?

Оценивая недостатки и достоинства своих автомобилей, владельцы все больше рассуждают о двигателе и подвеске. Намного реже в таких разговорах можно услышать о механизме переключения скоростей. Причина такой непопулярности заключается в том, что недостаток или запас мощности силового агрегата напоминает о себе регулярно, а к органам управления водитель быстро привыкает. Тем не менее, без периодической настройки управления фрикционной муфтой в процессе эксплуатации не обойтись.

Когда нужно регулировать привод муфты на «десятке»?

Автолюбители, которые уже знают, как отрегулировать сцепление на ВАЗ 2110, могут своевременно диагностировать состояние узла. В этом им способствуют наличие опыта и знаний, никакие консультации в автосервисе им не нужны. Например, никто не станет спорить, что замена тросика муфты требует последующей корректировки. Прежде чем браться за линейку для замера хода педали нужно обратить внимание на поведение машины:

• Рывки и удары, а также шум при включении скоростей говорит о необходимости наладки привода.
• Начало движения автомобиля сразу после отпускания педали указывает на отсутствие свободного хода.
• В случае, когда авто не тронулось даже при полностью отпущенной педали муфты, то свободный ход превышает норму.

Как проверить ход педали?

Явные признаки неполадок требуют проведения проверки эксплуатационных характеристик педали управления муфтой. Процедура элементарна, не требует особых навыков и детально описана в руководстве по эксплуатации. Итак, перед тем, как отрегулировать сцепление на автомобиле ВАЗ 2110, выполняем следующие действия:

1. Установить линейку перпендикулярно внешней кромке педали, уперев ее в пол.
2. Определить расстояние от пола до внешней стороны педали.
3. Допустимым расстоянием считается 120-160 мм, при показаниях, выходящих за рамки норм – регулировка привода обязательна.

Традиционный способ: как отрегулировать сцепление на автомобиле ВАЗ 2110 не заезжая в автосервис?

В последние несколько лет производители автозапчастей с уважением относятся к владельцам отечественных автомобилей. Заплатив несколько дороже, у них есть возможность купить и установить импортное сцепление в комплекте. Но поставить новые корзину, диск и выжимной подшипник – это только полдела. Нужно правильно настроить привод механизма трансмиссии, для чего достаточно повторить несколько простых переходов:

• Открыть капот авто (мотор заглушен), и найти место соединения троса и вилки выключения муфты.
• Используя два рожковых ключа «на 13», отвернуть контргайку 1 (см. фото), а гайкой 2 настроить свободный ход педали управления в пределах 120-130 мм. Ход педали увеличивается при откручивании гайки 2, а при ее закручивании – уменьшается.
• Нажать и отпустить педаль 3-5 раз, после чего проверить линейкой размер хода педали.
• При необходимости повторить настройку, после чего завернуть контрагайку.

Приведенный порядок наладки беззазорного привода излишне упрощен и рассчитан для автолюбителей, которые не ставят своей целью углубленное познание конструкции автомобиля.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается. И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все.

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

• Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
• Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
• Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
• Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В итоге

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Регулировка сцепления на ВАЗ 2110 и 2112. В принципе, ничего сложного

Пожалуй, одной из простейших процедур является регулировка сцепления на ВАЗ 2110 и 2112. Выполнить ее может любой, даже начинающий водитель. Потребоваться это может при работах со снятием коробки передач, а также при сбоях в работе привода сцепления. Обычно, это означает увеличенный износ фрикционного диска. Желательно, перед проведением работ ознакомиться с особенностями привода сцепления на этой модели автомобиля. Так можно значительно облегчить себе проведение диагностики и настройки. Даже у новичка процесс занимает минимальное количество времени, поэтому нет смысла посещать для этого автосервис.

Содержание

Особенности

Регулировка сцепления на ВАЗ 2110 и 2112, производится без особых усилий. Связано это с особенностями привода. Здесь он тросовый, что помогает избежать дополнительных работ по прокачке сцепления, и проверки различных дополнительных показателей. Трос расположен в защитном кожухе и крепится одним концом к педали, а другим с помощью шарнирного соединения к вилке включения сцепления. При большом износе дисков наблюдается увеличение хода педали. Износ тросика (вытягивание), приводит к уменьшению хода, или неполному включению/отключению сцепления.

Регулировка

Трос сцепления находится под соответствующей педалью, и идет к вилке, расположенной на КПП. Найти его не проблема, даже для неопытного автолюбителя. Необходимость регулировки определяется по ходу педали. В идеале он должен быть в пределах 12-13 см, допускается увеличение его до 16 см. То есть, ход педали может колебаться в пределах от 12 до 16 сантиметров, при любых отклонениях необходимо произвести настройку. Делается это следующим образом:

• Если педаль поднята более чем на 16 сантиметров, необходимо в обязательном порядке провести регулировку;
• Для этого, открываем капот и находим тросик сцепления. Нас интересуют гайки, расположенные на нем. Желательно обработать их WD-40 и дать постоять 5-10 минут, это позволит избежать проблем с их откручиванием;
• Проводим настройку. Для этого, одним из ключей откручиваем контргайку, с помощью другого производят регулировку. Накручивая регулировочную гайку в сторону наконечника, ход педали увеличивается, откручивая ее в обратную сторону, показатель уменьшают. При этом не забывайте замерять ход в салоне;
• Когда вы выведете педаль на 13 сантиметров, то следует резко нажать на нее 3-5 раз. После чего, повторяется измерение. Если ход сбился, то нужно повторить процедуру по настройке;

Последним пунктом является перемещение резиновой втулки до упора.

При проведении замеров можно делать допущение на пару миллиметров. Если ее ход, более 17 сантиметров, то необходимо задуматься о ремонте корзины, а точнее, замене диска сцепления.

Меняем трос

Зачастую при регулировке выясняется, что проблема в изношенном тросе. В таком случае, придется его заменить. Поездки с неисправным тросом могут привести к отказу сцепления в поездке, что чревато аварийной ситуацией. Замена производится в следующем порядке:

• С помощью рожковых ключей на 19 слегка ослабляется гайка, крепящая трос к кронштейну;
• Трос аккуратно извлекают из кронштейна;
• Отсоединяют его от вилки сцепления, для этого просто нужно протянуть трос через отверстие;
• Чтобы отсоединить трос от педали, необходимо снять облицовку ветрового окна. Обшивку моторного отсека тоже лучше убрать;
• С помощью крестовой отвертки убрать чехол, защищающий педаль сцепления;
• Шлицевой отверткой извлекаем стопорную шайбу и извлекаем педаль;
• От нее отсоединяется трос, достаточно просто его сместить в сторону;
• В салоне откручиваем гайку на 8, крепящую верхнюю часть кожуха троса. Трос извлекается в салон через отверстие;
• Сборка производится в обратном порядке. Желательно все закручивающиеся детали, а также поводок троса смазать, например, литолом.

После установки необходимо отрегулировать сцепление. Производится эта работа в точности, как описано выше.

Заключение. Сцепление является одной из наиболее часто работающих систем автомобиля. Поэтому, износ его деталей вполне логичен. Чтобы, компенсировать это, периодически должна производится регулировка сцепления на ВАЗ 2110 и 2112. В целом, это работа простая и не требующая никаких особых навыков. В некоторых случаях это не помогает, и приходится заменять трос привода.

Источники:

http://vaz-2110.ru/podveska/regulirovka-stsepleniya-vaz-2110-svoimi-rukami.html
http://autoflit.ru/2033-regulirovka-scepleniya-na-vaz-2110-i-2112-vprincipe-nichego-slozhnogo.html
http://rus-avtomir.ru/remont/sceplenie-vaz-2110
http://carfrance.ru/regulirovka-privoda-scepleniya-na-vaz-2112-svoimi-rukami/
http://autobann.su/kak-otregulirovat-sceplenie-vaz-2110.html
http://autoflit.ru/2033-regulirovka-scepleniya-na-vaz-2110-i-2112-vprincipe-nichego-slozhnogo. html

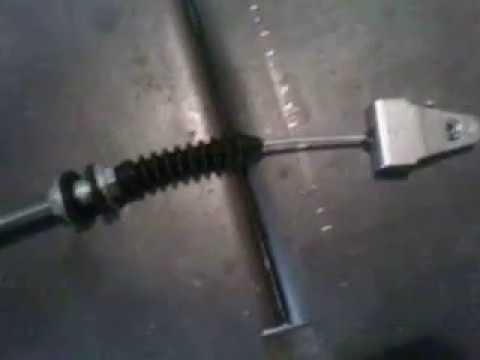

Замена троса сцепления своими руками

Сцепление в автомобиле играет очень важную роль. Этот блок на время отсоединяет двигатель и коробку. После включения передачи эти шестерни снова включаются. На отечественных автомобилях ВАЗ эту функцию выполняет трос сцепления. 2110 не исключение. Со временем этот элемент выходит из строя. А сегодня мы рассмотрим, как производится замена троса сцепления ВАЗ-2110 со снятием дворника и без его снятия.

Устройство

На современных автомобилях вилка сцепления приводится в движение гидроприводом.Главный и рабочий цилиндры сцепления включены. На ВАЗ-2110 эта вилка перемещается механически, с помощью троса (аналогично акселератору).

Сам привод сцепления состоит из нескольких элементов:

• Оболочка кабеля.
• Монтажные скобы.
• Нижний конец оболочки кабеля.
• Регулировочная гайка.
• Защитный футляр для кабеля.
• Верхний наконечник гильзы.
• Упорная пластина.
• Герметик.

Весь механизм управляется педалью сцепления.Он подвешен на отдельном кронштейне. Нажимая на нее, водитель перемещает вилку сцепления. Это, в свою очередь, отделяет коробку от маховика двигателя с корзиной и фрикционным диском. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем на ведущие колеса. Накопитель имеет довольно простое устройство, поэтому с проблемой замены кабеля владельцы часто не сталкиваются.Однако, если он будет прерван, вы сразу это заметите. Передачи не включаются нормально.

Почему это происходит?

В целом кабель очень надежный элемент, и сломать его сложно. Как правило, такая поломка происходит из-за большой нагрузки на деталь (или машина проехала более 300 тысяч километров).

Основной признак неисправности — вышедшая из строя одна педаль сцепления. Также учтите, что эта особенность наблюдается при поломке вилки сцепления. Его ресурс на порядок меньше. Но в любом случае без захвата вы можете добраться до сервиса самостоятельно. Для этого автомобиль заводится на первой передаче и трогается с места вместе с запуском двигателя. Переключение на следующую скорость осуществляется перегазовкой. Добираясь до места ремонта, избегайте больших перекрестков. Иначе вы вымрете «на передаче».

Инструменты

Для выполнения этой операции нам понадобится минимальный набор инструментов. Среди них нужно подготовить ключи «на 8», «на 17» и «на 19».Еще нам понадобится отвертка Phillips. Замена троса сцепления ВАЗ-2110 своими руками может производиться двумя способами:

1. С снятием дворника и жабо.
2. Без снятия.

Рассмотрим оба варианта подробнее.

Номер метода 1

Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как дворник и жабо (это декоративная панель, которая находится под «дужками» дворников) значительно облегчит процесс замены троса. Итак, с чего начать работу? Сначала необходимо гаечным ключом снять дворник, а затем пластиковую крышку под ним.

Итак освобождаем трос сцепления 2110 ВАЗ от вил. Сдвигаем крышку с наконечника троса и откручиваем гайку, с помощью которой наконечник крепится к кронштейну на трансмиссии. Второй ключ («на 19») держите наконечник от поворота. Вытаскиваем деталь из застежек. Кронштейн наконечника снимается со шпилек. Затем открутите винт держателя защитной крышки.Последний немного отгибается в сторону. Итак, мы можем добраться до конца троса сцепления. С помощью отвертки снимите фиксирующий зажим. Извлеките кончик. Далее идем в салон.
Здесь нам нужно открутить болт, с помощью которого трос крепится к педали. Демонтируем ввод и осматриваем его техническое состояние. При необходимости произведите замену. Не забываем о смазке. На автомобиле ВАЗ-2110 замена троса сцепления не обходится без его предварительной обработки «Литолом».Собирать в обратном порядке.

Способ № 2

Теперь рассмотрим, как на автомобиле ВАЗ-2110 произвести замену троса сцепления без снятия стеклоочистителя и декоративной накладки. Сначала подбираем ключ «на 19» и откручиваем фиксатор троса. Снимите наконечник с вилки выключения сцепления.

Затем переместитесь в салон и открутите ключом «На 8» гайку крепления элемента к педали. Последний немного приподнимаем и поддеваем зажимом, после чего отсоединяем зажим.Далее из салона можно полностью снять трос. Также установлен новый элемент из салона. Запихиваем в моторный отсек и фиксируем на месте. Соберите в обратном порядке.

Регулировка

Независимо от того, каким способом была проведена на автомобиле ВАЗ-2110 замена троса сцепления, после рабочих работ элемент необходимо отрегулировать. Весь смысл операции заключается в том, чтобы установить свободный ход педали.

Расстояние от пола до верха положение рычага сцепления должно быть 12.5-13 сантиметров. Замерить расстояние можно обычной рулеткой. Визуально он должен находиться на одном уровне с акселератором, а также с педалью тормоза. Для регулировки зазора нужно гаечным ключом ослабить гайку на кронштейне трансмиссии. Нормальное расстояние педали между полом устанавливается методом подбора. При настройке важно не торопиться. В противном случае всю процедуру придется проделывать заново. Когда зазор составит 12,5 сантиметра, затяните гайки и проверьте работу сцепления.Лучше сделать небольшой тест-драйв. Через один-два километра вы поймете, насколько правильно было отрегулировано сцепление. Если педаль прочная сверху или снизу, снова отрегулируйте ее положение с помощью тех же гаек.

Вывод

Итак, мы разобрались, как на автомобиле ВАЗ-2110 произвести замену троса сцепления со снятием стеклоочистителя и без снятия. Как видите, эту процедуру можно проводить самостоятельно. А если такая поломка случилась в пути, вы всегда можете самостоятельно добраться до места ремонта.Купить трос сцепления можно в любом автомобильном магазине. Цена этого элемента около 360 рублей.

p>

Залог комфортного вождения — регулировка сцепления. Как отрегулировать сцепление на ВАЗе? Как отрегулировать педаль сцепления ваз 2106

Правильная и точная работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их два: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления 0,1 — 0,5 мм. Управляется вращением свободного хода педали сцепления. При этом на педали сцепления образуется некий люфт 0,4 — 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педали сцепления ВАЗ 2105, 2107

Измеряется линейкой или рулеткой, которая устанавливается от пола до середины низа накладки педали.Рукой перемещайте площадку относительно шкалы линейки, нажимая на педаль. Если есть люфт, сначала педаль движется очень легко, а потом с трудом. Если зазора нет, слегка поверните ограничитель хода педали. Добиваемся того, чтобы свободный ход лески укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. При его отсутствии поршень не сможет полностью вернуться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, а избыточное давление останется во всем приводе.В результате муфта не выключится полностью, так как выжимной подшипник будет давить на лепестки пружины сжатия, и диски будут проскальзывать (не до конца давить на маховик). Увеличение этого зазора приведет к тому, что сцепление не выключится полностью и будет «опережать» (диски не полностью выходят из маховика).

Регулировка свободного хода педали сцепления (зазор между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзиночной» муфты)

Регулируется гайкой на толкателе рабочего цилиндра сцепления.При правильной регулировке свободный ход вилки выключения сцепления составляет 4–5 мм (проверено вручную: вилка вытягивается от упора регулировочной гайкой на толкателе), а свободный ход педали сцепления составляет 25–35 мм. . Необходимо открутить стопорную гайку на толкателе и повернуть регулировочную гайку, чтобы установить требуемый свободный ход вилки. Свободный ход педали 25-35 мм (до выключения сцепления) можно проверить по линейке. Именно это значение означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

толкатель обгонной муфты рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

При отсутствии этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «пробуксовывает». С увеличенным клиренсом — «ведет».

Свободный ход педали сцепления 0,4 — 2,0 мм, свободный ход педали — 25 — 35 мм. То есть 25-35 мм — общий требуемый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутое, то есть постоянно включено: при отпущенной педали прижимается ведомый диск ведущий к маховику и вращается вместе с ним, а также выжимной подшипник и вход коробки передач. вал.Между выжимным подшипником и упорным диском пружины нажимного фланца корзины сцепления имеется зазор 1,5 — 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание на передачу заднего хода. Плавность его включения — показатель успешной настройки.

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как диск сцепления, но только если сцепление не настроено, если оно настроено, тогда, когда оно работает правильно, риск износа деталей сцепления будет сведен к минимуму при умеренной езде.Поэтому, если ваше сцепление не отрегулировано, мы рекомендуем вам ознакомиться с данным руководством, чтобы вы могли отрегулировать его позже.

Примечание!
Для регулировки потребуется запастись: Основным набором ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А еще понадобится: Плоскогубцы и клещи типа «Кобра»!

Резюме:

Где находятся рабочий и главный цилиндр сцепления, регулирующий сцепление?

Рабочий цилиндр можно легко увидеть, заглянув под днище автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. фото ниже:

Главный цилиндр находится в подкапотном пространстве автомобиля, чтобы выбраться из-под днища автомобиля лезть не имеет смысла, так как после открытия капота его хорошо видно.

Когда нужно регулировать захват?
Регулировка сцепления происходит при появлении очень значительного люфта при нажатии на педаль сцепления или при полном отсутствии люфта, на заметку! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то отрегулируйте систему.

Примечание!
А еще на всякий случай замерьте перед выключением свободный ход педали сцепления, который должен укладываться в норму — «25 — 35 мм»!

Система также должна быть отрегулирована, если между толкателем, обозначенным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, свободный ход полностью отсутствует или превышает «4-5 мм», это очень Этот ход легко проверить, взяв вилку сцепления рукой, как показано на рисунке, а затем повернув вилку из стороны в сторону.

Примечание!
На самом деле эту операцию можно и не проводить, но лучше всего сосредоточить все внимание на проверке люфта педали сцепления, потому что, как правило, если он в норме, то свободное движение толкателя и вилки сцепления будет тоже скорее всего будет нормально. Но все же, если вы хотите проверить вилку, то проверьте ее, иначе из-за большого люфта выжимной подшипник будет поддаваться вилкам с постоянной нагрузкой, из-за чего в ближайшее время может прийти в негодность, а значит его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, необходимо более подробно объяснить, как регулируется сцепление, для этого прочтите важную информацию ниже:

Во-первых, сцепление можно регулировать изнутри автомобиля, для этого на педали сцепления устанавливается скоба, на которой, в свою очередь, устанавливается толкатель (обозначенный буквой «А») главного цилиндра сцепления, и благодаря этому толкателю и расположенным на нем гайкам можно регулировать зазор между толкателем и поршнем главного цилиндра сцепления.

Примечание!
Изнутри автомобиля сцепление регулируется только на начальный свободный ход педали, то есть начальный свободный ход на педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или совсем отсутствует, затем отрегулируйте его с помощью гаек-толкателей, обозначенных буквой «A» на фото выше!

Во-вторых, сцепление регулируется даже снизу автомобиля, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», а он регулируется в пределах «4». — диапазон 5 мм «.

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой штока главного цилиндра сцепления, но и регулировкой штока главного цилиндра сцепления. Поэтому для более точной регулировки мы рекомендуем вам также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)

1) Сначала, находясь внутри автомобиля, используйте гаечный ключ, обозначенный цифрой «1», чтобы удерживать ограничитель хода, и в этот момент, используя гаечный ключ под номером «2», ослабьте стопорную гайку на 1-2 оборота. .

Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничитель гаечным ключом и затягивайте стопорную гайку в результате!

3) Затем с помощью линейки измерьте общий начальный свободный ход педали, для этого нажимайте педаль сцепления рукой до тех пор, пока педаль не начнет нажиматься с ощутимым сопротивлением. Когда педаль стала нажиматься с ощутимым сопротивлением, используйте линейку и измерьте свободный ход педали, который должен быть «0,4 — 2,0 мм».

Примечание!
Если люфт снова нарушается, то повторить операцию для регулировки длины толкателя с помощью гаек!

Регулировка толкателя вилки сцепления:

Проверка:
1) Для этого с помощью плоскогубцев сначала отсоедините выжимную пружину от вилки выключения сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, потому что, по сути, свободный ход также можно проверить, не снимая пружину, но только в этом случае при проверке люфта необходимо преодолеть сопротивление пружины!

2) Затем с помощью линейки или угольника проверьте свободный ход вилки сцепления, для этого сначала установите угольник так, чтобы его конец был зафиксирован, то есть упирался во что-то (показано лучшее место для проверки на фото ниже).

Далее, когда квадрат расположен должным образом, рукой надавите на вилку сцепления до упора и зафиксируйте ее в этом положении. Затем запомните положение вилки относительно квадрата. Запомнив, отпустите вилку и тем самым измерьте ее свободный ход, который должен находиться в диапазоне «4–5 мм».

Примечание!
Если нарушен люфт, то вилку отрегулируйте!

Регулировка:

Примечание!
Из-за того, что рабочий цилиндр расположен почти под днищем автомобиля, он в основном очень грязный или гайки толкателя могут вообще закисать, что делает практически невозможным сдвиг его гаек, поэтому вы можете распылить гайки на гайках для облегчения работы смажьте например «WD-40», для облегчения работы!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой — на это время ослабьте стопорную гайку под буквой «B».

2) Затем зажать зажимами типа «Кобра», чтобы она не проворачивалась (место обозначено буквой «А»), а затем ослабить стопорную гайку «В» на 1-2 оборота.

Примечание!
После всех выполненных операций обязательно проверять свободный ход педали сцепления в соответствии с нормой!

Окончательная проверка работы сцепления!

1) Сначала включите нейтральную передачу в коробке передач. Затем заводите машину и ждите, пока двигатель прогреется до рабочей температуры.Далее, на самых низких оборотах, на которых работает ваш двигатель, выжмите сцепление и, как следствие, включите передачу заднего хода.

Примечание!
В этом случае заднюю передачу необходимо включать без дребезжания и стуков и других посторонних шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в нужный момент, если передачи включаются без дребезжания и стука, значит, сцепление работает правильно.

3) И напоследок постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина должна нормально разгоняться при разгоне, не должно быть такого, что вы нажимаете педаль скорости в красной зоне и машина не идти.

Примечание!
Этот пример показывает, что сцепление пробуксовывает!

Если эта проверка не дала результатов и сцепление по-прежнему работает неправильно, то попробуйте сначала прокачать сцепление, а если это не помогает, то снимите и, как следствие, отремонтируйте сцепление, заменив его изношенные детали на новые. единицы.(Как прокачать сцепление, см. Статью «Прокачка сцепления на автомобиле»)

Дополнительное видео:
О том, как отрегулировать свободный ход толкателя вилки, также можно узнать из видеоролика ниже:

Сцепление — одна из основных частей автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно муфта обеспечивает своевременное отключение, а затем плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и запуске движения двигателя.Фактически, сцепление играет роль «переключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и в отечественной «классике») сцепление состоит из нескольких основных элементов:

Выжимной подшипник. Он не находится на первичном валу, который немного выступает из коробки передач. При этом подшипник монтируется не на самой оси (как многие считают), а на защитном кожухе. Именно благодаря подшипнику приводной плунжер приводится в движение.По конструктивным особенностям выжимной подшипник имеет тянущее или толкающее действие;

Накладки фрикционные. Для изготовления этих компонентов используется углеродный композит, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются специальными заклепками;

Диск сцепления. Этот узел отличается круглой формой. Его основное предназначение — соединение первичного вала коробки передач. Диск содержит демпферные пружины (необходимые для уменьшения вибрации), шлицевую муфту, основание балки и колодки;

— «Корзина» (прижимная пластина) имеет оригинальную выпуклую форму.Диаметр «корзины» практически сопоставим с размером маховика. Диск отшлифован с одной стороны и плотно прилегает к маховику.

Управление механизмом сцепления из салона осуществляется нажатием на педаль сцепления. Принцип его работы очень прост. В нормальном положении (при нажатой педали) выжимные пружины сжимают вместе два диска — прижим и сцепление. При этом оба они плотно прижаты к маховику.В результате входной вал располагается в шлицевой муфте и передает крутящий момент.

Как только водитель за рулем автомобиля ставит педаль сцепления в пол, выжимной подшипник начинает свою работу. Он нажимает на выжимные пружины и отталкивает нажимные диски от диска сцепления. Входной вал коробки передач перестает вращаться, а силовой агрегат продолжает работать.

Когда регулировать сцепление?

Особых требований по регулировке пробега сцепления нет.Сам автомобилист должен следить за работоспособностью рычага и своевременно вносить коррективы. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь все узлы сцепления должны выдерживать большую нагрузку. Часто необходимость регулировки возникает при неправильной эксплуатации сцепления, когда водитель выжимает сцепление и длительное время удерживает его в этом положении.

Бывают ситуации, когда при последней настройке были допущены серьезные ошибки.В этом случае придется заново всю работу переделывать. Если игнорировать проблему и продолжать эксплуатировать автомобиль с нерегулируемым сцеплением, то могут возникнуть проблемы с переключением передач, троганием с места (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

А какой смысл откладывать настройку, если эту работу можно сделать за 30-40 минут самостоятельно.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс наладочных работ не составит труда даже новичку.Главное действовать строго по заданному алгоритму:

1. Вывести машину на эстакаду. Если в гараже есть яма, то это только плюс. Осталось только организовать качественное освещение.
2. Начни работу со своим автомобилем. Прежде всего убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. В этом случае измерения проводятся от точки педали до правильного положения, пока она не упирается непосредственно в поршень цилиндра.Если все в порядке, продолжайте. Если нет, производим корректировку:

Найдите стопорную гайку, ограничивающую ход сцепления) и отверните ее ключом на «10»;

Twist стоп (он находится под гайкой), измеряя зазор вдоль пути. Как только вы сможете попасть в указанный выше диапазон, затяните верхнюю гайку.

1. Снять брызговик (для автомобилей с инжектором).
2. Толкатель тщательно очистить от мусора и обработать проникающей смазкой.

1. Измерьте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от этого параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

Отведите вилку сцепления как можно дальше назад;

Измерьте люфт (нормальный параметр от 4 до 5 мм). Если пружина слишком жесткая и не позволяет проводить измерения, лучше отключить ее на время испытания.

1. Отрегулируйте свободный ход (при необходимости). Для этого возьмите ключ на «17» и удерживайте им регулировочную гайку. Одновременно ослабьте контргайку ключом на «13».

1. Возьмите ключ на «8» и надежно зафиксируйте толкатель. Одновременно ключом на «17» поверните гайку и установите необходимый ход толкателя. По рекомендации производителя она должна быть в пределах от 4 до 5 мм (об этом мы уже упоминали выше).
2. После завершения регулировки надежно затяните регулировочную гайку гаечным ключом и вытащите контргайку.
3. Теперь переходим в салон и проверяем общий ход педали. Здесь норма 2,5-3,5 сантиметра. Замеры необходимо проводить от крайнего верхнего положения до момента, когда сцепление начинает отключаться. При необходимости проведите еще раз комплекс регулировочных работ.

Выход

Достаточно впервые вникнуть в тонкости регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа займет не более 30 минут личного времени. Теперь вам не нужно будет обращаться в СТО из-за таких мелочей — вы все сделаете сами. Удачи.

На автомобилях ВАЗ десятого семейства вне зависимости от объема двигателя и типа газораспределительного механизма (8 или 16 клапанов) применяется механический привод сцепления. В отличие от классической Lada, где установлен гидропривод сцепления, трос проще в обслуживании и дешевле . . У него есть некоторые недостатки, но для двигателей такого объема и мощности эти минусы практически не играют роли.Единственное, что может потребовать внимания при эксплуатации, это регулировка привода сцепления ВАЗ-2110.

Когда требуется регулировка сцепления на ВАЗ-2110

По мере износа фрикционных накладок на диске сцепления увеличивается свободный и рабочий ход педали.

Это может привести к неполному отключению сцепления при полном нажатии педали. В результате муфта будет «вести», могут возникнуть трудности при включении первой и задней передач, при переключении передач на ходу. Такая ситуация создает дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу коробки передач.

Заводские согласованные допустимые люфты, свободный и рабочий педаль сцепления, которые необходимо соблюдать при эксплуатации автомобиля .

• Максимальный ход педали сцепления — 120 мм .
• Максимально допустимый — 160 мм .

Полный ход педали сцепления (до упора) должен находиться в диапазоне от 120 до 130 мм.

Однако до 160 мм лучше не доходить, так как это грозит повышенным износом сцеплений и элементов коробки передач, а кроме того, в любой момент могут возникнуть трудности с переключением и переключением передач. Для измерения хода педали сцепления нам понадобится обычная линейка. Ставим на пол под педаль и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобится всего два рожковых ключа на 13 и такая же линейка для управления педалью. Если ход педали больше допустимых 150-160 мм, приступаем к работе:

1. Устанавливаем машину на ровную площадку, подтягиваем ручник.

   Ставим машину на ручник и открываем капот.

2. Открываем капот, на картере сцепления находим выжимную вилку, в которую продевается резьбовой конец троса.

   Нужные нам гайки расположены за воздухом над картером сцепления.

3. Трос фиксируется двумя гайками.Ослабьте стопорную гайку, удерживая упорную гайку ключом на 13.

   Вот так гайки смотрятся на новом двигателе и при хорошем освещении.

4. Отверните упорную гайку на несколько оборотов. Заходим в салон и проверяем ход педали, предварительно нажав на педаль несколько раз.

   Измеряем ход педали линейкой.

5. Затягивая упорную гайку увеличиваем свободный ход педали, отпускаем — уменьшаем.
6. Продолжаем регулировку, пока не достигнем хода в номинале 120 мм.
7. Затягиваем стопорную гайку, удерживая упорную гайку гаечным ключом.

   Затяните гайки.

8. Попутно оцениваем состояние троса сцепления. Его замена потребуется в случае явного внешнего повреждения.
9. Задвигаем защитную гофрированную крышку до упора в заглушку.

   Оценив состояние кабеля, снимаем резиновый кожух.

Заключение

Так можно буквально за 15 минут отрегулировать сцепление на ВАЗ-2110 с 8- и 16-клапанным двигателем.Удачной работы и удачи всем на дорогах!

Наконечник. Откручивать гайки будет намного удобнее, если не полениться снять аккумулятор и отстегнуть корпус воздушного фильтра.

Основная задача сцепления — временное разъединение (разъединение) двигателя и трансмиссии и их плавное соединение. Эти операции необходимы во время движения для управления механической коробкой передач: переключение передач, остановка, торможение, отвод автомобиля.

В случае нарушения регулировки свободного хода педали сцепления автомобиль перестает нормально двигаться, возникают различные проблемы — трогаться с места становится невозможно, передачи переключаются с хрустом, автомобиль может буксовать и плохо ускоряться.

Как отрегулировать хват. Общее руководство

Проверить зазор сцепления . В зависимости от марки автомобиля зазор троса механической муфты можно проверять и регулировать различными способами.

Есть три основных способа:

• изменение длины троса при работающем рычаге сцепления;
• измерение расстояния между регулировочной гайкой и заглушкой;
• для измерения расстояния между регулировочной гайкой и фиксатором троса.

На некоторых автомобилях можно использовать любой из этих методов. Но замер обязательно должен быть между точками, указанными в инструкции к автомобилю или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления . Автомобиль необходимо надежно поднимать на пандусы или опоры. С ручным тормозом мы также используем блокировку колес.

1. Находим трос сцепления, идущий вниз от педали сцепления и выступающий через сцепление рычага управления. На выступающем конце кабеля расположены резьбовые втулки с двумя гайками.
2. Зазор представляет собой разницу между измерением, когда рычаг переключения передач находится в состоянии покоя и в положении.
3. Для измерения удерживайте линейку рядом с тросом между рычагом управления и другой контрольной точкой, например краем картера сцепления.
4. Осторожно нажмите на рычаг до конца, совместите линейку с концом и измерьте расстояние между рычагом и контрольной точкой.
5. Вытяните рычаг и снова измерьте расстояние. Находим разницу между двумя измерениями и сравниваем с указанными данными производителя.
6. Если потребность зазора отрегулировать, ослабить накидную гайку на резьбовую втулке, который в народе называют контргайкой (на некоторых VW автомобилях этого крыла орех).
7. Затем поверните регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.
8. Затяните контргайку и несколько раз нажмите педаль сцепления. Проверить зазор еще раз, при необходимости отрегулировать.

На некоторых автомобилях с защитным днищем очень сложно добраться до контргайки и при необходимости повернуть ее.В этом случае для выполнения этой процедуры вам потребуются специальный ключ с разъемом и универсальный диск.

Измерение зазора . Замеряем расстояние между муфтой рабочего рычага и реперной точкой, например краем картера сцепления. Первая операция выполняется при неподвижном рычаге управления, а затем при нажатии на него. Разница между этими двумя измерениями заключается в величине свободного хода рычага на тросе.Это зазор в тросе сцепления.

Другой способ проверки и настройки . Находим место, где трос сцепления выступает за вилку и гайки на резьбовой втулке.

1. С помощью плоскогубцев откручиваем разделительную пружину от вилки сцепления.
2. Берем конец троса с резьбой (при необходимости можно взять плоскогубцы) и натягиваем до возможного уровня, который позволит поднять педаль сцепления до предела.
3. Расстояние между регулировочной гайкой и внутренним краем муфты вилки сцепления можно измерить с помощью линейки.Это измерение зазора.
4. Сравните полученные данные с цифрой, указанной в инструкции по эксплуатации автомобиля.
5. Если есть необходимость в регулировке, это можно сделать, как описано выше.

Проверка и регулировка троса сцепления . Этот метод используется на некоторых старых автомобилях.

1. В полностью поднятом положении с помощью деревянного бруска зажмите педаль сцепления.
2. Найдя расположение троса сцепления, находим, где внешний трос прижимается к краю корпуса.
3. Контргайка и регулировочная гайка расположены на конце троса рядом с фиксирующим кронштейном.
4. Возьмитесь за внешнюю часть кабеля и полностью потяните назад, чтобы обнажить внутренний кабель.
5. С помощью линейки измерьте длину оголенной части троса между концом троса и регулировочной гайкой. Это измерение зазора сцепления.
6. Сравните данные с данными, указанными производителем, и при необходимости откорректируйте.
7. Ослабьте стопорную гайку и поверните регулировочную гайку назад или вперед, чтобы получить оптимальное значение.
8. Затяните контргайку и измерьте еще раз.

Проверка и регулировка гидравлического сцепления . Многие гидравлические муфты являются саморегулирующимися, но некоторые конструкции допускают ручную регулировку для компенсации износа фрикционного диска.

1. Если гидравлическая муфта регулируемая, толкатель на рабочем цилиндре будет иметь резьбу и снабжен контргайкой.
2. Надежно поднимите автомобиль на рампу или осевые стойки.
3. Лезем под машину и находим рабочий цилиндр сцепления и его регулируемый толкатель.
4. Пассатижами отстегиваем пружину отделения от вилки. Продвиньте вилку сцепления вперед до упора.
5. Удерживая его в этом положении, с помощью линейки измерьте расстояние между концом корпуса рабочего цилиндра и вилкой сцепления.
6. Отпустите заглушку и снова измерьте расстояние, пока она находится в состоянии покоя.
7. Разница между этими двумя размерами — это зазор сцепления. Сравните это с цифрой, приведенной в руководстве по эксплуатации автомобиля, и при необходимости отрегулируйте.
8. Контргайка и регулировочная гайка расположены на резьбовом конце толкателя. Ослабьте контргайку.
9. Винт регулировочной гайки поворачиваем в сторону рабочего цилиндра для увеличения зазора или в сторону вилки сцепления для уменьшения. Когда измерения верны, затяните контргайку.
10. Еще раз проверяем и при необходимости еще раз корректируем.

Как отрегулировать сцепление на ВАЗ 2110, 2111, 2112

1) .Ставим машину на ровную площадку и включаем стояночный тормоз. Откройте капот и отсоедините отрицательную клемму от аккумуляторной батареи.

2) . Далее с помощью линейки, установленной перпендикулярно акселератору и полу, измерьте расстояние привода. Замеряем расстояние от пола до места начала резиновой прокладки на ускорителе. В случаях, когда это расстояние больше или меньше 16 см, потребуется регулировка.

3) .Итак, открываем капот автомобиля, после чего находим крепление троса системы с педалью. Как правило, он находится напротив водительского сиденья. Обращаем внимание на 2 гайки, которые находятся на конце этого кабеля. На фото они обозначены цифрами 1 и 2. Гайку под номером 1 откручиваем, но не до конца, а вторую закручиваем или откручиваем, до необходимого свободного хода акселератора, то есть до хода 12 — 13 см.

4) .Учтите, что при ослаблении второй гайки люфт увеличится, а при затяжке — уменьшится.

5) . Затем садимся на водительское сиденье и до самого конца несколько раз нажимаем педаль сцепления, а потом отпускаем. Делаем это еще раз и проверяем индикатор free play. При необходимости процедуру можно повторить.

6) . После регулировки сцепления вдавите ограничительную втулку в вилку до упора.

7) .На этом процесс настройки можно считать завершенным.

Как отрегулировать сцепление на ВАЗ 2108, 2109, 2199

1) . Когда педаль нажата, необходимо с помощью рулетки измерить расстояние от пола до его нижнего края. Он должен быть в пределах 18-20 сантиметров.

3) . Вычтите результат второго измерения 6-7 см из первого результата 18-20 см. В итоге получаем 13-14 см.Для автомобилей марок ВАЗ 2108 и ВАЗ 2109 это значение считается нормальным.

4) . Если это значение различается в ту или иную сторону, то вам нужно будет заново отрегулировать сцепление. То есть мы либо подтягиваемся, либо ослабляем.

5) . Удерживая регулировочную гайку одним ключом, немного ослабьте контргайку вторым.

6) . Вращая регулировочную гайку по часовой стрелке, мы увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Мы производим замеры и в случае удовлетворительного результата затягиваем контргайку и эту работу можно считать завершенной. Но если нет, то вам нужно будет повторить эту операцию.

Видео

Как отрегулировать сцепление на Лада Калина?

1) . Откройте капот и снимите воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отключите ДМРВ. Далее откручиваем хомут и снимаем корпус воздушного фильтра.

2) . Вытаскиваем кабель за резьбовой наконечник на максимально возможное расстояние. В этом случае необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к PS.

3) . Удерживая трос в этом положении, с помощью штангенциркуля измерьте расстояние между пластмассовым поводком и рычагом вилки. Оно должно быть 2,7 см.

4) . Если расстояние не совпадает, то с помощью рожкового ключа либо затяните, либо ослабьте натяжную гайку.

6) . После того, как расстояние отрегулировано, заменяем воздушный фильтр.

Видео

Как отрегулировать сцепление на ВАЗ 2107

Для регулировки сцепления ВАЗ 2107 необходимо заехать в яму или эстакаду. Но, если такой возможности нет, то устанавливаем машину с домкратом на опоры, с соблюдением всех мер безопасности.

1) . Свободный ход должен быть отрегулирован так, чтобы расстояние от верхнего положения педали до упора было равно 0.4 — 2 миллиметра. В противном случае вам нужно будет настроить. Ключом на «10» немного отвинтите стопорный стопор и повернув его, установите необходимый зазор.

2) . Если в системе двигателя ВАЗ 2107 предусмотрен впрыск топлива, то защитный экран нужно будет снять.

3) . Перед тем как нанести смазочную смесь на резьбу толкателя, очищаем ее от грязи.

4) . Проверяем ход толкателя, так как от него зависит ход выжимного подшипника.Отожмите заглушку до упора, ход толкателя должен составлять четыре-пять миллиметров. Поскольку требуется значительное усилие, пружину лучше отсоединить от рычага.

5) . Ход толкателя регулируется клавишей «17». Также необходимо удерживать регулировочную гайку толкателя от проворачивания, ну и ключом на «13» ослабляем стопорную гайку.

6) . Зафиксировав толкатель ключом «8», установите ключом «17» необходимые 4-5 миллиметров.

7) . Закрепите контргайку.

8) . Проверяем ход педали, который должен составлять примерно 30 миллиметров от ее верхнего положения до ее выключения. При необходимости можно повторить операцию.

Как отрегулировать хват на ГАЗели?

Как отрегулировать сцепление на Лада Приоре?

Есть два способа измерить необходимое положение кабеля.

Первый способ — сориентировать по педали сцепления, ход которой должен быть в диапазоне 125 — 123 миллиметра.Но второй метод заключается в измерении длины кабеля, выходящего из корпуса. В выпущенном состоянии он должен составлять 27 миллиметров.

В большинстве случаев драйверы используют первый вариант, что объясняется большей надежностью. Это процедура для первого варианта, которую мы опишем подробно.

1) . Гаечным ключом на 17 отверните стопорную гайку, фиксирующую крышку кабеля в гнезде коробки.

3) . Конечным пластиковым наконечником с резьбой регулируем провисание троса.Закрепляем, не затягивая гайки, и проверяем плавность переключения передач. В тех случаях, когда сцепление отрегулировано правильно, тогда можно закрепить гайки.

Как отрегулировать сцепление на Лада Гранта?

Как отрегулировать сцепление на ВАЗ 2114, 2115

1) . Затяните ручник и для безопасности снимите аккумулятор.

2) . В моторном отсеке находим трос сцепления. На фото он обозначен тремя красными стрелками.

3) .2 гаечными ключами ослабляем гайки на конце троса, после чего, закручивая или ослабляя их, добиваемся хода педали 125 — 135 мм.

4) . Садимся на водительское сиденье и нажимаем не менее 3-х раз на педаль сцепления. Потом снова замеряем его и курс. При необходимости корректируем.

Как отрегулировать сцепление на Ниве?

Снятие трансмиссии ВАЗ 21. Установка автоматической трансмиссии

При замене сцепления нужно знать, как снимать коробку на ВАЗ-2109. Без этого невозможно произвести ремонт корзины и дисков сцепления, а также произвести ремонт. На «девятках» коробку можно снять, не используя эстакаду или смотровую яму. Вы также можете установить его без таких удобств. Но требуется сноровка, так как вся работа выполняется в этом случае немного сложнее. Обязательно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед снятием коробки на ВАЗ-2109 нужно подготовить машину к разборке.Для этого:

1. Полностью отсоедините аккумулятор и снимите его.
2. Домкрат установлен под левой стороной.
3. Ослабьте болты крепления колес.
4. Разблокируйте стопорную гайку внешнего ШРУСа и ослабьте ее.
5. Поднимите левую сторону и полностью снимите колесо с автомобиля.
6. Поставьте под картер коробки передач емкость не менее 5 литров.
7. Слить трансмиссионное масло. Оцените его состояние, при необходимости залейте новый позже.

На этом подготовительные работы закончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед снятием коробки на ВАЗ-2109 обязательно разобрать левую часть подвески. Дело в том, что при перекладывании коробки будет мешать левый привод. Поэтому нужно освободить место для маневров:

1. Ключом на «17» открутите два болта, которыми шаровой шарнир крепится к кулаку ступицы.
2. С помощью плоскогубцев необходимо вытащить шплинт из отверстия в рулевом наконечнике, а затем отвернуть гайку гаечным ключом на «19».
3. Установив съемник на наконечник, необходимо вынуть палец из отверстия в кулаке.
4. Отодвинуть тормозной шланг.
5. После этого нужно полностью открутить гайку на внешнем ШРУСе.
6. Потяните всю стойку на себя, чтобы диск упал на землю.

Шестой пункт можно опустить, достаточно просто снять внутреннюю гранату с КПП.Но правая граната снимается только после того, как ящик сдвинут в сторону. Снять коробку ВАЗ-2109 своими руками несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Далее необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отсоединив от него два провода.
2. Отвинтить отрицательный провод, прикрепленный к коробке передач, ключом на 13.
3. Ослабьте фиксатор троса сцепления и снимите его.
4. Отвинтить трос привода спидометра.
5. Под коробку передач поставить опору, можно обычный домкрат.
6. Отсоедините рычаг от сцены.
7. Полностью снимите подушки, которыми трансмиссия крепится к кузову автомобиля.
8. Если нужно снять двигатель с коробкой ВАЗ-2109, его нужно будет вывесить.

Вот и все, теперь коробка передач удерживается на месте всего тремя болтами и одной гайкой на моторной лодке.

Как полностью снять коробку?

После выполнения всех предыдущих шагов вам нужно будет открутить три болта и одну гайку с помощью ключей на «19», которые крепят коробку передач к двигателю лодки. Не волнуйтесь, после откручивания этих резьбовых соединений коробка не упадет. Его придется отстыковывать с помощью монтажных ножей.

Осторожно, стараясь не повредить элементы картера, отодвинуть коробку передач от двигателя. Все работы лучше проводить на эстакаде или смотровой яме, но если у вас нет таких помещений, то достаточно вывесить переднюю часть машины. Обязательно вместо одного из внутренних ШРУСов вставить в отверстие кусок трубы. В противном случае может сломаться механизм дифференциала, придется полностью разбирать и ремонтировать коробку.После того, как первичный вал сошёл со шлицев, можно опускать коробку передач на землю. Это дает вам полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке … Обязательно очистите картер коробки передач от грязи. Вам необходимо выполнить следующие действия:

1. Поднимите коробку передач до тех пор, пока первичный вал не будет примерно отцентрован на маховике. При этом в дыру нужно установить правильную гранату.
2. Установите первичный вал в отверстие маховика. При необходимости вы можете прокрутить его, чтобы он вошел в шлицы.
3. Вытяните картер коробки передач как можно ближе к двигателю. Делайте это как можно более равномерно, чтобы КПП не сбился с пути.
4. Установите три болта и стопорную гайку коробки передач.
5. Установить в отверстие.
6. Ставим на место подушки, ступень, стартер, подключаем все провода.
7. Установите на место тросы привода сцепления и спидометра.

После этого левую часть подвески можно собрать заново, заменив шаровую опору и закрепив ее двумя болтами. Наденьте рулевую часть и затяните гайку. Закрепите шплинтом. Колесную гайку следует затягивать только после установки автомобиля на колеса. Вот как снять коробку передач на ВАЗ-2109, процедура простая, но нужен навык — процесс может затянуться на пару дней, если нет опыта.

Прежде всего, по возможности, поставьте машину в яму и заручитесь помощью другого человека, потому что снять коробку самостоятельно крайне проблематично, хотя и возможно. Однако здесь мы представим способ снятия коробки передач без ямы. Решите, нужно ли сливать масло или нет, а перед этим снимите стартер и аккумулятор — теперь можно переходить к самой коробке передач.

1. Сначала отсоедините трос сцепления. Здесь нет ничего сложного, просто ослабьте затяжку первой и второй гаек и легко снимите.
2. Затем следует приступить к откручиванию гайки крепления. После того, как он откручен, пора снимать трос с кронштейна на КПП.
3. Сжимая пружинные фиксаторы, отсоединяем провода от датчика скорости.
4. После этого следует открутить два болта, которыми коробка передач крепится к двигателю и один болт, последний — скоба зажигания.
5. Затем снимаем реактивную тягу, откручивая болты крепления и ослабляя хомут, после чего просто тянем назад.
6. Далее важно снять левый привод — правое трогать не обязательно.
7. Затем выкручиваем все болты на поворотном кулаке, на нижней правой опоре КПП, откручиваем гайку кронштейна, болты картера сцепления и болт левой нижней опоры.
8. После этого уже можно двигатель вывесить и хорошо закрепить.
9. Потом увидим крайние насадки — их тоже снимаем.
10. Затем откручиваем еще две гайки задней подушки двигателя.
11. Теперь вы можете снять коробку передач с направляющих втулок и не забыть удерживать ее.
12. Сдвинув ее до упора в левую часть автомобиля, можно полностью снять коробку передач с ВАЗ-2110.

После того, как коробка будет полностью снята, вы можете проводить над ней все необходимые манипуляции: ремонт, регулировку, замену деталей или даже замену на новую.Сборка осуществляется в обратном порядке. Главное — не забыть произвести регулировку.

Современное транспортное средство включает в себя множество сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не исключение, особенно если речь идет об отечественных автомобилях . .. Несомненно, процедура снятия КПП довольно трудоемкая и занимает много времени. Поэтому большинство автовладельцев прибегают к помощи специалистов.Однако это мероприятие вполне выполнимо в домашних условиях, что позволит сэкономить деньги. Об этом и пойдет речь в статье.

Для снятия и установки коробки передач потребуются следующие расходные материалы и инструменты:

Также понадобится помощник, так как самостоятельно выполнить эту операцию довольно сложно.

Подготовительные работы, которые необходимо сначала удалить, чтобы добраться до коробки передач, шаг за шагом

Чтобы попасть на контрольно-пропускной пункт, сначала необходимо обеспечить доступ к днищу автомобиля, поэтому его необходимо поднять.Для этого можно загнать автомобиль на смотровую канавку, эстакаду или поднять с помощью лифта. Затем делаем следующее:

1. Сначала необходимо демонтировать защиту двигателя (брызговик), для чего торцевым ключом открутить болты крепления брызговика. Далее снимаем защиту.

2. Затем снимите крышку моторного отсека с правой стороны.

3. После этого следует слить масло из КПП. Для эффективного слива масла рекомендуется перед сливом прогреть двигатель, дав ему поработать несколько минут.Затем подставляем заранее подготовленную емкость под сливное отверстие и откручиваем пробку.

4. Когда сточная жидкость полностью стечет, нужно очистить отверстие и заглушку от грязи, после чего прикрутить обратно.

5. На следующем этапе выключите питание автомобиля, отсоединив его от минусовой клеммы АКБ.

6. Далее демонтируем воздушный фильтр … Для этого необходимо отсоединить шланги подачи воздуха, вентиляции картера и датчика расхода воздуха.Не забудьте снять корпус воздушного фильтра, который демонтируется вместо шланга, датчика и дроссельной заслонки.

7. На этом этапе следует снять стартер с автомобиля. Для начала нужно открутить гайку, фиксирующую конец провода сцепления, соединяющего стартер и плюсовую клемму аккумуляторной батареи. Затем снимите наконечник с контактного болта. Теперь отсоединяем провод управления тяговым реле, откручиваем тяговые гайки, после чего снимаем стартер.

Коробка передач 2110, как снять, пошаговая инструкция

1. От кронштейна необходимо отсоединить коробку передач и вилки для отключения скоростей троса сцепления, для чего вытаскиваем вилки троса сцепления с рычага в подкапотном пространстве.Далее нужно ослабить гайку, фиксирующую оболочку троса на коробке передач. Держим оболочку и вытаскиваем конец кабеля из кронштейна.

2. Отсоединяем от датчика заднего хода и датчика скорости разъем провода.

3. После этого нужно отключить реактивную тягу, которая крепится к буферу двумя гайками. Когда гайки откручены, необходимо снять кронштейн и демонтировать тягу.

4. Далее отсоединяем тягу переключения передач от шарнира.

5. Затем на крышке картера сцепления откручиваем болты крепления и снимаем крышку.

6. Колесные приводы теперь можно снять. Во избежание проблем при установке следует установить деревянную заглушку. Отложите или снимите правый привод.

7. Далее ослабляем болты крепления шаровой опоры.

8. Снимите нижнюю крышку картера.

9. Откручиваем нижний болт крепления редуктора к мотору.

10. Затем вывешиваем силовой агрегат, используя подготовленный упор. Снимите левую опору мотора, открутив гайку крепления.

11. Отвернув болты и гайки крепления КПП, которыми задняя опора двигателя крепится к кузову, снимаем заднюю опору.

12. Вставьте отвертку между картером сцепления и блоком цилиндров, снимите коробку с направляющих втулок.

13. Отодвигаем КПП как можно дальше, раскачивая, а потом разбираем.

Коробка передач 2110, как установить коробку передач после ремонта

Установка коробки передач должна производиться в порядке, обратном снятию. Как вы сами видите, работа непростая и трудоемкая, но ее вполне можно сделать самостоятельно, точно следуя инструкции, описанной выше.

Pro советы, действия водителя после ремонта коробки передач

Для того, чтобы КПП прослужила долго, необходимо правильно его эксплуатировать, в частности:

Стоит отметить, что при обнаружении первых признаков неисправности коробки передач следует как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой.Не рекомендуется эксплуатировать автомобиль, если коробка передач вышла из строя.

В статье описывается, как снять механическую коробку передач (КПП) на автомобилях «Жигули» с передним и задним приводом.

Обучение

Выполнять работы через смотровую яму или эстакаду. Снимите автомобиль с ручного тормоза. Переведите ручку переключения передач в нейтральное положение … Под задними колесами установите колодки.
Снять защиту поддона.
Слить масло из коробки передач.

Передний привод

Чтобы снять МКПП , нужно сбросить клеммы с АКБ.

Под капотом

Снимите заземляющий провод.
Отсоединить магистраль сцепления. Снимите трос с рычага после ослабления гаек наконечника.
Отсоединить провода идущие к стартеру:

• снимите с блока разъемы;
• снимите шнур питания после откручивания гайки.

Отверните гайки стартера.Потяните его к себе.

Под машину

Отсоедините тягу переключения от конца шарнира.
Отсоединить провод датчика передачи заднего хода от разъема.
Отсоедините трос спидометра после откручивания фиксирующей гайки.

Полуоси

Ослабьте гайки крепления распорок к рычагам подвески.
Откручиваем гайки (болты) крепления кронштейна к растяжкам или корпусу.
Растяжки отодвинуты в стороны.
Выкрутить и отвернуть гайку, удерживающую поворотный рычаг вместе с шаровым шарниром.Выдавите шарнирный штифт из рычага.
Вытолкните обе гранаты из блокпоста и заберите их обратно.

Вставить заглушки вместо снятых полуосей для фиксации дифференциалов. Если они уйдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подходят старые валы или шланги подходящего диаметра.

Подушка двигателя

Снимите крышку картера сцепления.
Подпереть двигатель тросами. Для этого поместите перемычку в виде деревянной планки, опирающейся на крылья корпуса.
Можно также опереть двигатель домкратом.
Демонтируйте левую опору, открутите только заднюю.

Снятие КПП с двигателя

Выверните болты крепления картера сцепления к двигателю.
Вытащите коробку из пазов, покачивая. Отсоедините его от мотора и опустите на пол.
При ремонте коробки берите качественные запчасти. Проверенный поставщик — сайт ZAPCHASTI.RIA.COM.
Установка проводится в обратной последовательности.Самый сложный этап — воткнуть вал КПП в шлицы маховика. После установки коробки передач регулируется ход педали сцепления.

Задний привод

Как снять коробку передач с заднеприводного автомобиля? Принцип такой же, как описано выше. Поэтому в дальнейшем мы будем уделять внимание только отличиям, основные из которых следующие:

1. Гранат нет, поэтому полуоси снимать не надо.
2. Необходимо демонтировать кардан и выхлопную систему.

Начните работу, отключив аккумулятор.

В салоне

В районе КПП сдвиньте багажник вверх. Выдавить замковую шайбу. Снимите рычаг переключения передач со штанги третьей передачи.
Снимите крышки следующих рычагов:

• ручной тормоз;
• ручки переключения передач.

В моторном отсеке

Откручиваем фиксатор и снимаем патрубок подачи нагретого воздуха к воздушному фильтру.
Отсоедините заземляющий провод.
Отсоединить трос сцепления, датчик скорости.
Снимите стартер.
Откручиваем крепеж на выхлопной трубе.

Под моторным отсеком

Снимите резонатор, глушитель и переднюю трубу.
Отсоедините кардан от коробки, сняв предохранительную скобу.
Отсоединить трос спидометра и провод заднего хода.
Выкрутить и отвести цилиндр сцепления.
Снимите крышку картера.
Вывешивайте двигатель или поддерживайте его снизу.
Снимите опускающуюся поперечину коробки передач. Будь осторожен!

Выверните болты крепления картера сцепления к двигателю.
Снять коробку передач.
Коробка передач устанавливается в обратном порядке.
Как снять коробку передач без ямы ? Для этого передняя часть автомобиля поднимается на домкраты. Во время извлечения ящика из пазов можно использовать деревянный упор в полу для поддержки.
К снимаем коробку передач первый раз, лучше посмотреть видео … Делайте работу вместе.

Не забудьте поделиться с друзьями:

Ремонт автомобиля — довольно сложная и трудоемкая операция, и обычно ее доверяют профессионалам автосервиса. Отдельные агрегаты автомобилей, как правило, не требуют демонтажа и ремонта водителем в гараже. Однако услуги ремонтников дорожают, а автомобилей с каждым годом ломается все больше. Владельцы продукции отечественного автопрома пока не лишены возможности самостоятельно устранять неисправность своего «железного коня».Поломка трансмиссии — одна из частых проблем, от которых у владельца автомобилей ВАЗ начинает болеть голова. Сегодня мы поговорим о том, как снять коробку на ВАЗ 2110, провести диагностику и отремонтировать по возможности.

Механическая пятиступенчатая устанавливается на автомобили Волжского автозавода 10 серии. Он двухвальный, имеет пять передач переднего хода и одну передачу заднего хода. Главная передача, дифференциал и сама коробка совмещены в одном картере. При подсоединении картера к крышке возможно уплотнение с помощью прокладки или герметика, стойкого к бензину и маслу.

Двухвальная система представлена ​​первичным и вторичным валами. Первый — это блок ведущих шестерен, на втором — ведомые шестерни, обеспечивающие движение вперед. Две группы шестерен находятся в постоянном зацеплении. Детали выходного вала можно снять для замены или ремонта.

Выходной вал внутри сделан пустым, чтобы облегчить вес конструкции. В местах расположения шестерен расположены кольцевые канавки, обеспечивающие подачу смазки на поверхность вала при его работе.Вращение шестерни пятой передачи осуществляется через втулку. Шлицы вала используются для установки ступиц синхронизатора. Сами валы установлены в корпусе коробки на подшипниках — паре роликовых подшипников с одной стороны и паре шариковых подшипников с другой.

Дифференциал использует два сателлита. Предварительное натяжение подшипников в нем можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Вы можете найти это кольцо под внешней крышкой подшипника дифференциала.Датчик скорости соединен с пластмассовой шестерней, расположенной на картере коробки передач, которая, в свою очередь, приводится в движение ведущей шестерней на картере дифференциала.

Устройство коробки передач ВАЗ 2110: 1- выжимной подшипник сцепления; 2 — направляющая втулка выжимного подшипника сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масляный поддон; 6 — оси сателлитов; 7 — ведущая шестерня привода спидометра; 8 — полуосная передача; 9 — коробка дифференциала; 10 — спутник; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — установочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня 1-й передачи вторичного вала; 17 — синхронизатор 1-й и 2-й передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III шестерни вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шарикоподшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор передач В; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При движении по неровной дороге двигатель испытывает вибрации, которые при износе или провисании резиновых амортизаторов могут привести к смещению валов коробки передач. Это может привести к непредсказуемому разъединению, когда шестерни двух валов отключены. Для компенсации таких колебаний в соединении между опорой рычага переключения передач и корпусом коробки передач создается реактивная тяга. Он оснащен резиновой прокладкой для гашения вибрации двигателя, вызывающей дрожание рычага переключения передач.

Сколько масла в коробке передач, можно узнать по щупу. По заводским меркам коробка передач вмещает 3,5 л. Если уровень масла падает, его необходимо долить, иначе ускоренный износ шестерен может привести к поломке.Технический регламент предписывает дежурную замену масла каждые 90 тысяч километров.

Неисправности

Каждый автовладелец со стажем начинает ощущать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок коробки передач связано с износом трущихся деталей, поскольку они испытывают постоянную значительную нагрузку во время движения. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, поэтому начинающему водителю всегда рекомендуется научиться «слушать» машину.Чем раньше вы обращаетесь к проблеме, точно диагностируете и устраняете ее, тем меньше потребуется ремонтных работ и тем меньше они будут стоить.

Классифицировать признаки, указывающие на поломки, можно следующим образом:

1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения передач. Стук может происходить в разных фазах коробки. Опытный автомобилист по такому шороху может даже определить, какие детали находятся в опасности. Например, шум при въезде автомобиля в поворот свидетельствует об износе шестерен дифференциала.
2. Шестерни не включаются. Помимо износа самих деталей КПП, неисправность может таиться и в сцеплении. К тому же можно ошибиться по деформации тяг управления переключением передач. Помните, что пластиковые детали ломаются легче, чем металлические.
3. Самопроизвольная «потеря» трансмиссии при движении. Со временем зубья шестерен скалываются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления, и трансмиссия «взлетает».В этом случае необходимо также проверить крепление двигателя.
4. Резкий щелчок и потеря плавности при переключении передач. Если муфта работает правильно, то неисправность такой неисправности чаще всего неисправность блокирующего кольца синхронизатора желаемой шестерни.
5. Коробка «кушает» много масла. Повышенный расход масла — это, прежде всего, его течь. Это может произойти из-за разгерметизированного картера, а также изношенных сальников, которые расположены практически на любом отверстии в корпусе коробки передач.

Большинство этих неисправностей невозможно устранить никаким другим способом, кроме как заменой изношенных деталей. Коробка передач расположена близко к центру масс автомобиля и выходит из строя гораздо реже, чем двигатель или подвеска.

Такое повреждение шестерни невозможно устранить никаким другим способом, кроме замены блока

Поэтому, если с ней что-то случилось, потребуется ремонт. Для того, чтобы узнать, какой износ каких деталей провоцирует шум или мешает плавному движению рычага, нужно снять и разобрать коробку передач.

Как снять и установить МКПП

Процедура снятия коробки передач должна производиться путем выезда на эстакаду или в гараж со смотровой ямой. Чем шире и просторнее яма, тем легче будет работать. Обеспечьте хорошее освещение днища автомобиля, потому что все работы будут проходить в полумраке.

Коробка передач в первой десятке весит около 30 кг при условии слива масла. Вес не кажется очень большим, но учтите, что вам нужно будет удерживать коробку передач и откручивать гайки.Есть два варианта: работать с помощником или построить устройство, в которое вы можете положить ящик при извлечении, а затем схватить его обеими руками, чтобы вынуть.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор головок с удлинителем;
• Отвертки плоские и фигурные;
• Плоскогубцы;
• Лом;
• Домкрат;
• Чистая сухая ткань для протирания.

1. Снимите пластиковую защиту двигателя, открутив болты торцевым ключом.Щиток, закрывающий моторный отсек, тоже снимаем.

   Для начала нужно снять защиту картера

2. Сливаем масло из коробки. Для этого подойдет любая тара, например, пластиковая 5-литровая бутылка с отрезанным горлышком. Откручиваем пробку, ждем, пока все стечет, затем протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем машину снятием клеммы с АКБ
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой.Также снимаем датчик расхода воздуха и шланги вентиляции картера.
5. Снимаем стартер. Для этого снимаем все резиновые заглушки с большого болта с плюсом от АКБ и маленького болта реле втягивающего, отсоединяем все клеммы, а затем откручиваем болты крепления стартера к корпусу двигателя.
6. Вытаскиваем трос сцепления, освободив его от вилки и ослабив наружную гайку.
7. Отсоедините проводку от коробки — это датчик указателя скорости и фонари заднего хода.
8. Реактивную тягу можно снять, открутив две гайки, крепящие кронштейн к буферу.
9. Отсоединить тягу привода переключения от шарнира.
10. Далее необходимо открутить болты на крышке картера сцепления и снять крышку в сторону.
11. Задача следующего шага — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отставляем в сторону, чтобы не мешали.Болты, удерживающие шаровой шарнир, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, нужно вставить самодельный чопик

12. Затем снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

    Выкрутите болт крепления коробки передач.

13. Затем двигатель нужно приподнять, чтобы освободить съемную коробку. Кабель можно пропустить с помощью крючка по потолочной балке. Удобный вариант — использовать твердую доску в качестве упора.
14. Следующим этапом является снятие задней опоры силового агрегата … Сначала нужно открутить болт крепления двигателя к левой боковой опоре, затем открутить болты крепления задней опоры к кузову и коробке передач. Удерживайте головки болтов вторым ключом, иначе они повернутся. После этого можно снимать саму опору.

    Для снятия задней силовой опоры узла потребуются два ключа.

15. Коробку необходимо снять с направляющих, удерживая ее в подвешенном состоянии.Между блоком цилиндров и картером сцепления можно вставить плоскую отвертку, чтобы получить хорошее разрушающее усилие. Шестерни первичного вала должны выйти из зацепления. Если этого не произойдет, слегка встряхните двигатель, нажав на нее с запорной доской.

    Вы можете использовать толстую отвертку как лом, чтобы сдвинуть коробку передач с рельсов.

16. Осторожно! Тяжелый корпус коробки не должен ни на что опираться. Оттянув его как можно дальше назад, наклоните узел передним краем вперед и вытащите его из-под машинки.

После снятия коробки ее следует разобрать, чтобы провести визуальный осмотр валов и шестерен. При необходимости замените изношенные детали новыми. При сборке коробки обратите особое внимание на герметизацию картера и замену сальников.

Повторная установка коробки производится в обратной последовательности. Если вы делаете такую ​​процедуру впервые, фотографируйте каждый этап, расположение деталей и креплений. Это поможет восстановить последовательность действий.

Видео: разборка КПП на Лада 2110

После ремонта коробки нужно какое-то время обкатать новые шестерни, особенно если вы меняли их блок за блоком, группами. Воздержитесь от агрессивного стиля вождения во время обкатки. Переключая скорость на более высокую, держите паузу в одну-две секунды, а при понижении передачи наоборот сразу включайте новую. Всегда следите за уровнем масла — если оно упало, не поленитесь залезть под машину и проверить герметичность стыка между крышкой и картером.Обращайтесь с автомобилем осторожно, и срок службы трансмиссии увеличится.

Педаль сцепления rio ушла в пол. Прокачка гидравлического выключателя сцепления

Сцепление — самое слабое звено трансмиссии, поэтому оно часто выходит из строя. В частности, автовладельцы часто сталкиваются с ситуацией, когда педаль сцепления не возвращается в исходное положение после нажатия. Поэтому предлагаем вам ознакомиться со всеми возможными причинами такой неисправности и способами их устранения.

1 Ищем причину — начинаем с простого варианта поломки

Если педаль сцепления падает на пол, начинаем искать причину неисправности по принципу «от простого к сложному», т.к. в большинстве случаев поломка несерьезная. Осмотрите саму педаль сцепления. Причины поломки могут быть следующие:

• лопнула или соскочила возвратная пружина — в этом случае нужно установить пружину на место или попытаться хотя бы временно подключить, чтобы добраться до ближайшего автомагазина или СТО;
• проблема с осью педали — со временем она могла ржаветь или в нее мог попасть мусор, в результате чего педаль просто застряла;
• Обрыв связи троса с педалью — нужно прикрутить трос к педали.Некоторые модели автомобилей не имеют троса, поэтому нужно обращать внимание на стержни, которые могут отсоединиться. При обнаружении такой неисправности отключенные стержни необходимо соединить и зафиксировать.

Если педаль в порядке и приводы из салона целы, следует открыть капот и осмотреть привод снаружи. Часто трос просто отрывается от вилки сцепления. Особенно часто эта проблема возникает на автомобилях ВАЗ 2110, Рено Логан, Рено Сандеро и др.При такой поломке нужно установить кабель на место и надежно закрепить.

В некоторых случаях кабель застревает в корпусе, поскольку со временем в нем может накапливаться грязь. В такой ситуации педаль не возвращается даже принудительно. Для решения этой проблемы, если у вас под рукой нет запасного кабеля, нужно заполнить корпус смазкой, предварительно демонтировав кабель. Затем установите трос на место и медленно поверните его педалью сцепления, чтобы вытащить его из мертвой точки.Когда педаль вернется в исходное положение, нажмите на нее несколько раз, чтобы трос был полностью покрыт смазкой.

Если кабель застрял в кожухе, можно предварительно ввести WD-40. Продукт будет растекаться по всему кабелю и обеспечивать правильное скольжение.

Обрыв кабеля — более серьезная проблема. В этом случае ремонт в дороге без нового кабеля не получится. Поэтому до ближайшего магазина придется либо добираться самостоятельно без сцепления, либо брать его на буксире.

2 Проблемы с гидроприводом

У отечественных автомобилей ВАЗ 2105-2107, а также некоторых иномарок, например Audi A4 и Ford Focus, привод сцепления гидравлический. Он имеет главный цилиндр и рабочий цилиндр, а также трубопровод, по которому течет жидкость. Принцип работы такой системы заключается в следующем: педаль сцепления соединена со штоком главного цилиндра, который приводит в движение поршень цилиндра.

При нажатии педали сцепления поршень выдавливает жидкость, которая приводит в движение рабочий цилиндр, который, в свою очередь, перемещает шток, соединенный с вилкой.Правда, у некоторых моделей, например Ford Focus, вилки нет. Поэтому шток напрямую связан с выжимным подшипником … Это несколько усложняет ремонт, так как демонтировать рабочий цилиндр в дорожных условиях не получится.

Независимо от конструкции гидропривода, если педаль не возвращается на место, вполне возможно, что система проветривает или разгерметизирует. В такой ситуации необходимо прежде всего открыть капот и посмотреть уровень жидкости в резервуаре.При необходимости жидкость необходимо долить.

Если жидкость быстро вытекает из резервуара, это означает, что в системе сброшено давление. Чтобы узнать, где происходит утечка, можно только визуально осмотреть систему. Если жидкость вытекает из стыков, их необходимо подтянуть. Если жидкость вытекает из-под штока, необходимо отремонтировать главный цилиндр.

Для этого цилиндр необходимо разобрать. В зависимости от модели он может быть установлен как со стороны салона (под педалью), так и со стороны моторного отсека.Затем цилиндр необходимо разобрать и заменить манжеты, уплотнения и другие быстроизнашивающиеся детали. В автосалонах есть специальные ремкомплекты, в которых есть все необходимые детали, подлежащие замене. Конечно, в дороге такой ремонт не подойдет.

Ремонт может понадобиться не только главному, но и рабочему цилиндру, приводящему в движение вилку сцепления.

Чтобы избавиться от воздуха в системе, который, как мы уже говорили, тоже может стать причиной выхода из строя педали, его необходимо «прокачать».Заниматься этой процедурой желательно с партнером, так как выполнять все действия в одиночку одновременно неудобно. Итак, процедура проводится следующим образом:

1. С перепускного клапана главного цилиндра нужно снять колпачок и надеть на него шланг. Свободный конец шланга необходимо опустить в бутыль, на треть заполненную тормозной жидкостью.
2. Затем откройте перепускной клапан, отвинтив его на один оборот.
3. Далее нужно нажать на педаль.Если вы выполняете процедуру в одиночку, установите стопор, который будет фиксировать педаль. В таком положении его нужно держать до тех пор, пока из шланга не перестанут выходить пузырьки. В этом случае необходимо следить за тем, чтобы уровень жидкости в баке не опускался ниже нормы. При необходимости долейте жидкость.
4. Когда пузырьки перестанут выходить, необходимо закрыть клапан и отпустить педаль. Затем процедуру нужно повторить, т.е. открыть вентиль и нажать на педаль. И так до тех пор, пока не перестанут выходить пузырьки воздуха.

Если педаль заедает, т.е. ее нельзя принудительно вернуть в исходное положение, скорее всего, причина кроется в неисправности цилиндра. Как и в случае его разгерметизации, баллон необходимо разобрать и «разобрать».

4 Как добраться до ТО самостоятельно — несколько советов из личного опыта

Если педаль сцепления вылетела и поломку не удалось устранить в дорожных условиях, нет необходимости просить кого-то для буксировки или вызывать буксир. грузовая машина.Конечно, отсутствие сцепления — неприятная поломка, но продолжать движение можно. Для этого нужно включить первую или вторую скорость и завести машину. При этом слегка нажмите на газ, чтобы машина не начала дергаться и глохнуть.

При движении без сцепления обязательно включайте аварийную световую сигнализацию.

Постарайтесь проложить свой маршрут таким образом, чтобы ехать по главной дороге и на пути было минимум светофоров, чтобы избежать ненужных остановок.Остановите и заглушите двигатель, если необходимо, но не пытайтесь выполнять опасные маневры … Кроме того, не пытайтесь переключать передачи во время движения. В противном случае потребуется ремонт не только сцепления, но и трансмиссии, а это будет стоить намного дороже, чем вызов эвакуатора.

Признак: педаль сцепления стала мягкой и периодически «проваливается».

Возможная причина: Воздух в гидравлической муфте.

Инструменты: эластичная трубка, контейнер, набор ключей.

Предисловие. признаком попадания воздуха в гидравлический привод выключения сцепления является неполное выключение сцепления при полном нажатии педали, сопровождающееся характерным скрежетом шестерен. В этом случае часто бывает достаточно просто прокачать гидропривод.

Помимо перечисленного, прокачка гидропривода выключателя сцепления требуется при заполнении системы рабочей жидкостью после ее замены или при ремонте приводных агрегатов, связанных с отсоединением шлангов и трубопроводов.

1. Проверить уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости довести до нормы.

Примечание. бачок главного тормозного цилиндра также является источником питания для системы привода гидравлического привода выключения сцепления.

2. Снимите защитный колпачок с клапана рабочего цилиндра сцепления для удаления воздуха.

3. Подсоедините к выпускному клапану шланг или эластичную трубку, другой конец которой помещают в прозрачную емкость с небольшим количеством тормозной жидкости.После этого помощник должен нажать педаль сцепления четыре-пять раз с интервалом в две-три секунды, а затем удерживать педаль нажатой. Выкрутите вентиль на 75% (три четверти полного оборота). После этого из шланга начнет вытекать тормозная жидкость, содержащая пузырьки воздуха.

4. Навинтить вентиль. После этого помощник должен отпустить педаль сцепления.

5. Повторяйте операции, описанные в пунктах № 3 и № 4 данного руководства, до тех пор, пока из шланга не начнет вытекать чистая тормозная жидкость, не содержащая пузырьков воздуха.

Примечание. регулярно проверяйте уровень при прокачке рабочей жидкости выключателя гидравлического сцепления в баке и не допускайте падения уровня ниже минимальной отметки (ниже двадцати пяти миллиметров от дна бака). Не забудьте долить жидкость в систему, так как слив дна бачка главного тормозного цилиндра приведет к повторному попаданию воздуха в систему, и, соответственно, прокачку гидравлического выключателя сцепления придется повторить заново.

6.Прикрутить воздушный выпускной клапан гидравлической системы выключения сцепления, надеть на него защитный колпачок и при необходимости долить тормозную жидкость в бачок главного цилиндра.

Куракин Павел Автомобилист

Автомобиль — это сложный механизм, в котором время от времени ломаются. Сломаться может все: от обычных перегоревших предохранителей до более серьезных поломок, связанных с неисправностью трансмиссии в автомобиле. Одна из довольно серьезных проблем — неисправность сцепления. Как это проявляется? Первые признаки надвигающихся проблем со сцеплением в машине характеризуются жесткостью педали, выжимать ее требуется гораздо больше усилий.Следующий этап — прямая поломка — вышла из строя педаль сцепления, обратного хода нет.

Отказ педали сцепления до пола — частая проблема автовладельцев.

Причины и методы устранения неисправностей

Одна из довольно частых проблем — обрыв кабеля. Чаще всего ломается около кончика, гораздо реже где-то посередине.

Что делать, если обрыв кабеля? Если у вас нет с собой запасного, вы не сможете решить эту проблему на месте.Вам нужно добраться до ближайшего сервисного центра.

Отказ педали также может вызвать поломку возвратной пружины. Если пружина отвалилась, то можно установить ее на место. Но если она сломалась, то ремонт в дороге практически невозможен, так как пружину нужно будет заменить.

Поломка вилки включения, которую придется менять, также может стать причиной провала педали.

Проблема с гидравликой — еще одна причина выхода из строя педали сцепления.Например, одна из ведущих труб разорвалась или протекает. Чтобы понять, что в этом проблема, достаточно проверить уровень тормозной жидкости. Если жидкости мало, можно долить и попробовать завести машину. В случае, когда жидкость просто протечет, вы без труда доберетесь домой или на СТО, где сможете заменить шланг.

Проблема неработоспособности может быть скрыта в самом цилиндре сцепления.

Понятно, что дефект именно в нем.Если педаль «мягкая» и выжимать ее можно только сильным нажатием, то первопричина в главном цилиндре, который необходимо будет заменить.

Как попасть в автосервис с неработающим сцеплением?

При выходе из строя сцепления самый простой и безопасный способ добраться до ближайшей СТО — вызвать эвакуатор или буксир. лучше даже не пытаться рискнуть начать и начать движение с такой неисправностью. Это может привести к поломке коробки передач, а это уже гораздо серьезнее и намного дороже по затратам на ремонт.

Когда вы уверены в своих силах, первое, что вам нужно сделать, это попробовать завести машину. Если вы чувствуете, что вышло из строя сцепление, не спускайте машину с холма. Лучше, если вы ехали по ровной дороге или идеальный вариант — начать движение с холма. Надо начинать. При включении зажигания необходимо одновременно плавно нажать на педаль газа. В этом случае машина не заглохнет, а будет двигаться рывками, так как обороты не соответствуют скорости движения.После этого можно начинать медленно двигаться. Очень важно продумать путь, чтобы по пути было минимальное количество остановок. Ведь остановить машину просто так не получится, придется заглушить двигатель. И процедуру запуска двигателя нужно будет повторить. Также не рекомендуется переключать передачи, так как это может повредить коробку передач.

С помощью эвакуатора можно легко и безопасно доставить машину в автосервис.

Чтобы остановить машину, достаточно просто заглушить двигатель или, при высоких оборотах, сначала его выдавить.

Также крайне важно соблюдать осторожность при движении с неработающим сцеплением. Лучше ехать по главной дороге, чтобы меньше было уступить дорогу. Необходимо избегать пешеходных переходов, лишних маневров. И еще одно, чтобы другие участники поняли, что у вас неисправность, лучше идти с включенным аварийным светом.

И наконец

Важно помнить, что первопричиной проблем со сцеплением обычно является водитель, а точнее его стиль вождения.Если он попытается начать движение с пробуксовкой, либо не отпустит педаль во время движения, это в конечном итоге приведет к ее поломке, к остановке педали. Чтобы на начальных этапах диагностировать проблемы со сцеплением и заранее устранить неисправность, нужно следить за его работой. Необычный шум, ухудшение жесткости педали или непонятная вибрация, рывки — все это признаки неисправного сцепления.

Представьте себе ситуацию, когда вы спокойно ведете машину по своим делам, и вдруг раздается щелчок и педаль сцепления падает в пол или при нажатии начинает что-то упираться.Моя первая мысль, что вы остались без сцепления, а без него даже передачу нельзя включить. Это правильно. Но не будем паниковать, а разберемся, в чем может быть дело и как действовать дальше.

Обычно незадолго до поломки педаль сцепления становится более жесткой, на нее приходится прикладывать больше усилий, чем раньше — это вернейший признак скорой поломки сцепления, а точнее одного из его компонентов.

Для выявления поломки начнем с того, что такое хват.Иногда бывает тросовое и гидравлическое. В первом случае нажатие на педаль приводит в действие трос, во втором при нажатии педали энергия передается на муфту гидросистемы.

Отказ педали сцепления — неисправности сцепления

1. Гидравлика

— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточен, долейте тормозную жидкость до нормального уровня и попробуйте нажать на педаль. Если появилось сцепление — вам повезло, в этом случае нужно идти в сервис или самостоятельно осматривать все шланги, скорее всего где-то течет жидкость.Но в большинстве случаев это не помогает. Тогда очень велика вероятность, что лопнет один из шлангов, ведущих к главному или рабочему цилиндру сцепления , следовательно, в системе не создается необходимое давление. Чтобы решить эту проблему, нужно заменить изношенный шланг.

Цена шланга 300-500 рублей, цена работы в сервисе от 500 рублей … При поиске шланга в магазинах желательно иметь при себе старый — тогда вы можете сравнить фурнитуру и резьбу на них.Может оказаться, что шланга для вашей модели в продаже нет, тогда может подойти тормозной шланг для других моделей. Попросите продавца найти деталь, к которой прикручивается штуцер, и прикрутите старый и новый шланг, если они лажают, смело покупайте. Также не забудьте купить тормозную жидкость (лучше 1 литр, цена примерно 150 руб )

2. Трос сцепления

— может оборваться где-то внутри или на концах. Также может отломиться ушко на педали сцепления, к которой она прикреплена.В этом случае требуется замена кабеля, новый кабель стоит около 300-600 рублей, цена работы в сервисе около 500 рублей .

3. Вилка выключения сцепления

— находится на коробке передач, ее ресурс примерно 50-70 тысяч километров. Если на вашем счетчике уже есть похожие номера, или вилка сменила примерно такое же количество пробега назад, то, скорее всего, в нем поломка. Для замены вилки сцепления на большинстве моделей автомобилей необходимо снять или подвесить коробку передач.

За работу в сервисе заплатите 1500-3000 руб. … О замене диска сцепления есть смысл задуматься, если и вы его давно не меняли (замена диска сцепления обычно каждые 70- 80 тыс. Км), ведь процедура выполнения этой работы предполагает снятие коробки. С вас не возьмут плату за работу, но вы сразу же поменяете сцепление при этом. Также рекомендую заодно заменить масло в коробке, если не меняли более 50 тыс. Км.

4. Главный или рабочий цилиндр сцепления

— возможно, один из этих цилиндров «пробил», то неработающий цилиндр сцепления надо заменить на новый, а лучше поменять сразу оба — и рабочий, и основной один. После работы обязательно прокачайте систему и проверьте герметичность стыков. Цена работ по замене ГКЦ или ДКС в автосервисе порядка 1500-2000 рублей .

Как ездить без сцепления?

Допустим, вы примерно или точно понимаете, что случилось, как теперь добраться до дома или в сервис? Добраться можно самостоятельно , но если что-то не так, то это чревато поломкой коробки, выходом из строя синхронизаторов и других узлов КПП.Если есть деньги и время, то лучше найти водителя, который сможет вас отвезти, или вызвать эвакуатор. Выйдет дешевле, чем в случае поломки коробки передач.

Если вы вообще решили пойти самостоятельно то читайте дальше. Самый простой вариант — попасть на первую передачу. Так как сцепления нет, то на заглушенном двигателе сразу включаем первую передачу (она включится без сцепления), и в этом положении заводим машину. При повороте ключа зажигания в положение «стартер» автомобиль сразу заводится и заводится, будут небольшие рывки.Считайте, что вы начали и уже едете.

Будьте осторожны, потому что, когда вы нажимаете педаль тормоза, автомобиль будет продолжать двигаться вперед, потому что сцепление никоим образом не нажато. Поэтому для остановки нужно либо сначала попытаться выключить первую передачу (поймать обороты, когда она выключается без заклинивания), потом затормозить, либо просто заглушить машину.

Переключение передач

Чтобы переключить передачу без сцепления , важно поймать обороты, при которых она переключается с легкостью.Этот метод еще называют включением шестерен «зацепившимся». После некоторого времени удерживания газа можно его резко отпустить и пока скорость падает, попробовать переключиться. Но не нажимайте на рычаг с силой, если хрустнуть и сделать неправильное движение рычагом, коробка может прийти в негодность.

Следовательно, перемещайте рычаг плавно, вы сами почувствуете, когда шестерни наберут обороты, необходимые для включения, рычаг может даже сам зацепить шестерню, если немного надавить на нее в ее направлении.При этом для переключения может потребоваться резкость. Если вы ловите нужные обороты, а сама передача не включается, нужно резко, но не слишком сильно, попытаться ее переключить. Когда к этому привыкнешь, все получится.

Здесь самое главное — уменьшить количество переключений передач до минимума, то есть если, например, ехать очень далеко по трассе, то можно разогнаться по схеме передач 1-3-5 или 1 -2-4. И все же — лучше попасть на 2-3 передачу, чем безуспешно воткнуть 4-ю, повредив тем самым коробку.При успешном переключении на 4-5 передачу попробуйте рассчитать скорость в зависимости от дорожной ситуации, чтобы вам не пришлось слишком сильно тормозить или переключаться. Будьте предельно внимательны и осторожны!

Моменты переключения передач

Никогда не выключайте автомобиль при включенной передаче. высокоскоростной! Потому что без сцепления это может привести к необратимым последствиям, таким как поломка механизмов коробки передач, двигателя и очень высокая вероятность аварии, заноса или опрокидывания автомобиля! Поэтому, чтобы тормозить на высокой скорости, убедитесь, что заранее отключите передачу (поймайте обороты для безболезненного выключения передачи) и установите рычаг в нейтральное положение, затем покрутите сколько угодно педаль тормоза. будет работать как надо даже при работающей машине.

Шестерни выключаются в нейтральное положение так же, как и включаются — важно найти обороты, при которых рычаг без усилий перейдет в нейтральное положение.

Что ж, теперь вы знаете, как определить причину отказа педали, вы знаете, что могло сломаться, и как добраться до места назначения даже без сцепления. Главное не торопиться, сначала сесть и все подумать. Что-то мне подсказывает, что информация, которую я вам предоставил, поможет вам быстро принять решение в, казалось бы, сложной ситуации.Удачно отремонтируйте свою машину! (И начать обслуживать его узлы вовремя)

Как заменить ВАЗ 2110 со сцеплением

На автомобиле ВАЗ 2110 сцепление, как и на большинство других моделей, однодисковое, безмасляное. Несмотря на то, что срок службы этого механизма довольно большой, время от времени все же могут начаться проблемы. Коленчатый вал двигателя и первичную коробку открыть нельзя, так как механизм сцепления работает некорректно или полностью вышел из строя. Особенно неприятны такие неисправности, когда вы находитесь в дороге или едете по пробке в городе.Поэтому всегда нужно быть готовым попытаться восстановить работу элементов механизма сцепления. Иногда нужно провести смену, а иногда просто регулировку.

Признаки поломки сцепления

А теперь в каких признаках выходит сборка сцепления. Самое главное — наличие скольжения. Чтобы определить это, нужно резко нажать на педаль акселератора. Если частота вращения двигателя увеличивается, а частота вращения при этом остается прежней или очень медленно набирается, то, скорее всего, неисправно сцепление ВАЗ 2110.Если вдруг педаль сцепления сильно увеличивается, и для ее выжимания требуется меньшее усилие, имеется дефект. Часто чувствуется запах гари. Это указывает на то, что фрикционные накладки на диске сильно изношены из-за чрезмерного нагрева.

В этом случае переключение скоростей будет довольно затруднительным. Причем на старте с места будут заметны слабые, а затем и сильные рывки. Это признаки разрушения, которые только предсказывают, что механизм сплоченности «живет» недолго.Конечно, бывают неожиданные поломки, которые заранее не выдают никаких признаков. Поэтому нужно в этом случае определить, как его устранить. Однако начиная с модели 2108 алгоритм замены сцепления такой же. К тому же можно даже произвести замену всех элементов и без полного снятия коробки передач. Правда, часть масла с него придется слить. Заменить трос сцепления ВАЗ 2110 намного проще, коробку передач снимать не нужно.

Подготовка к ремонту

Все работы могут проводиться как на эстакаде или смотровой яме, так и на ровной поверхности. Стоит отметить, что во втором случае провести ремонт будет намного сложнее. Для замены сцепления ВАЗ 2110 нужно действовать по определенному алгоритму. Отключите от АКБ всю бортовую сеть, снимите воздушный фильтр, так как он будет мешать работе. После этого демонтируем модуль зажигания, а также откручиваем гайки, которые есть на стартере.Затем снимаем трос спидометра, не забываем про весовой провод.

Закручивается ключом на 13. Стоит отметить, что педаль сцепления ВАЗ 2110 подключается к вилке с помощью троса. Затем снимите держатель троса сцепления. Вверху один болт с головкой на 17, а также две гайки размером 13 на левом краю. Внизу необходимо снять защиту двигателя, если она есть, затем вытащить вилку, которая соединена с переключателем фонарей заднего хода. После этого необходимо слить масло из КПП.Фактически, вполне возможно, что это оставит около трети от общего количества. Лучше всего, конечно, слить все масло при замене сцепления ВАЗ 2110.

Окончательная разборка узлов

Затем снимаем переднее левое колесо. С помощью съемника и ключа на 19 снимите рулевой наконечник с поворотного кулака передней стойки. Ключом на 17 откручиваем два болта, которыми корпус шарикового подшипника крепится к ступице колеса. При необходимости снимите подвеску подвески.После отключения звена, чтобы не повредить при снятии. После этого необходимо установить двигатель под двигатель, а также зафиксировать коробку передач. С последним снимаются две подушки — одна находится в передней левой части, другая — в задней. Без этого ВАЗ 2110 не сможет заменить сцепление.

Три болта и одна гайка, которые крепят кузовные коробки к ДВС, закручиваются ключами на 19. Желательно, конечно, полностью снять коробку.Но можно немного схитрить, вставив вместо верхних болтов длинные шпильки. С их помощью можно переместить коробку на максимальное расстояние от двигателя. В этом случае, конечно, желательно подтянуть правый привод. После того, как у вас появится доступ к элементам сцепления, их нужно заменить.

Снятие дисков и подготовка к замене

А теперь о том, как снять сцепление ВАЗ 2110. Ключом на 8 или 13 (смотря какие болты) нужно открутить все болты, которыми корзина сцепления крепится к маховику.Выжимной подшипник расположен на первичном валу. Для нового нанесите дополнительно графитовую смазку и установите заново. Учтите, что все элементы нужно менять одновременно, при этом вы только увеличиваете ресурс всего механизма.

Установка нового сцепления

Если вы хотите заменить коронку на маховике, необходимо стамеской и молотком сбить старую. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Легкими штрихами нужно обвести этот элемент по кругу. Как правило, в комплекте сцепления идет пластиковая направляющая.Он установлен в ведомом диске сцепления ВАЗ 2110, который упирается в маховик.

Затем положите корзину сверху, совместите ее со всеми отверстиями на маховике. Вылечите все болты. Учтите, что повторно использовать старые болты не рекомендуется, так как они не смогут обеспечить надежное крепление. Затяжку всех этих болтов нужно производить крест-накрест. В противном случае корзина сцепления будет перекошена, и она может не работать должным образом.

Вывод

После всего этого необходимо снять пластиковую оправку и установить коробку передач на место.Соберите в обратном порядке. В завершение производится регулировка троса сцепления ВАЗ 2110. Вам нужно добиться необходимого свободного хода педали.

Самостоятельный ремонт авто сцепления ВАЗ 2109. Замена троса сцепления

Нюансы работы

Следование всем рекомендациям мануала от автопроизводителя не гарантирует того, что все будет сделано просто и быстро. Не у каждого автовладельца есть возможность загнать машину в яму или эстакаду. Подъемник идеален для работы, но и не у всех он есть.

При обращении в любую службу замена будет произведена в течении пары часов, но за такую ​​услугу нужно будет заплатить немалую сумму. Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта ремонта автомобилей.

Большую часть времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса. Позже в статье мы рассмотрим процесс замены сцепления без ямы / подъемника.

Перед началом работы

Замена сцепления

После того, как подготовительные работы будут проделаны, коробку можно снимать. Однако не торопитесь. Чтобы продолжить, возьмите два болта с верхнего рычага. Эти элементы имеют подходящую нить для нашей ситуации. Вкрутите их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления требует очень много времени. Вынуть выжимной подшипник через зазор и открутить болты корзины.

По сравнению с инструкцией по эксплуатации процесс замены немного отличается.На его место устанавливается новый выжимной подшипник. Далее на маховик ставится диск, и только потом сверху ставится корзина.

Болты необходимо затянуть примерно на два оборота. Их не стоит сильно затягивать. На следующем этапе с особой осторожностью начните надевать первичный вал на шлицы диска.

Обратите внимание на лепестки корзины во время процесса замены. Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их тоже следует заменить.

После операций по замене сцепления соберите автомобиль в обратной последовательности. На этом можно считать, что ремонт окончен.

Сегодня не то время, когда нужную запчасть можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас много разных комплектов сцепления на ВАЗ 2109. «Какое сцепление выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала необходимо выяснить, что предлагают современные производители:

• Во-первых, это заводская муфта ВИС, ее еще называют «сток».В принципе, продукт неплохой; его поставляет сам завод АВТОВАЗ для сборки автомобилей.
  Отличить оригинальное сцепление от подделки несложно, достаточно просто проверить наличие лазерной маркировки, нанесенной на сами диски. Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

• Во-вторых, это импортная линейка, в которую входят муфты VALEO, LUK, SACHS и KRAFT.Среди такого разнообразия покупателю предстоит сделать непростой выбор.
  При выборе не рекомендуется руководствоваться красивой упаковкой и названием, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич. В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении.Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель вообще не знает, для чего нужна соответствующая педаль.

Так или иначе, многие потребители выбирают сцепление, не считаясь с советами и рекомендациями. Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, следовать рекомендациям не обязательно, но все же стоит прочитать информацию.Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественным автозапчастям сложно существовать на российском рынке, так как есть много желающих их подделать, это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio французского, итальянского, испанского и южнокорейского производства. Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы. Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеется в виду допустимые пределы), а маховику отличает практическая вечность.

Немецкий педантичный клатч Luk с высоким качеством

Трудно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Они делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину немецкого производства и на каждую четвертую машину другого производителя.
Конечно, доказать это практически невозможно, скорее всего, так и есть.Если принять во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафт

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны. Сейчас на российском рынке можно найти крафт-наборы турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не принимают во внимание эту особенность, тем более что крафт давно завоевал популярность у российского потребителя.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования.Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

Комплекты сцепления от Крафт надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством, несмотря на невысокую стоимость.
Какое сцепление выбрать для автомобиля будет зависеть только от личных предпочтений. Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью вручную.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех.К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

1. Кратковременное отключение двигателя автомобиля от трансмиссии.
2. Плавное соединение двигателя с трансмиссией во время переключения передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии и заменять поврежденные детали при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
2. При нажатии на педаль срабатывает механизм, который отсоединяет приводной диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент больше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

1. Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — это устройство, которое приводит в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
3. Трос сцепления — подключает педаль к системе. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — дело не самое простое, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

1. Неполное переключение передач, провода сцепления.
2. Неполная активация системы, в системе происходит буксировка.
3. Вибрационные рывки при попытке переключить передачу и выключить сцепление.
4. Шум из-под машины при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

• проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система работает некорректно;
• проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
• очистите шлицы, чтобы ступица ведомого диска работала нормально;
• может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

• проверка дисков (ведомого и главного), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
• заменить сальники и очистить детали системы;
• проверить состояние привода;
• проверьте заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Когда вы сможете нормально работать под машиной, вам придется разбирать коробку передач по частям. Выглядит это так:

1. Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите прибор.
2. Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
3. Отсоединить трос от спидометра и провод заднего хода.
4. Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
5. Снимите шаровые опоры с шарнирных рычагов.
6. Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
7. Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
8. Для предотвращения падения двигателя и коробки передач под них делают опоры.
9. Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, при этом двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто еще до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

• При неполном отключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
• При пробуксовке сцепления (отпущена педаль) в салоне можно почувствовать запах гари от прожигающих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно разгоняться или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. Когда выжимной подшипник сильно изношен, можно услышать характерный визг — верный признак того, что подшипник нуждается в замене. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, поломка или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень сложна: она необходима. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы вам понадобятся:

• ключи на 8, 10, 13, 17 мм;
• ключ динамометрический, торцевой ключ 8 мм;
• домкрат;
• емкость для слива масла;
• смотровая яма или подъемник.
• отвертка плоская, молоток.

При снятии или установке коробки передач не подпирайте входной вал коробки передач за лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Данная рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю. И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

1. Приобретите в магазине два болта для верхнего рычага классической передней подвески.У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок двигателя.
2. Прикручиваем сверху, только после этого ломиком или отверткой начинаем отсоединять узлы. Задняя часть коробки после отхода ляжет на поперечный стержень, а между картером сцепления и маховиком образуется зазор около 15 сантиметров.
3. Через образовавшийся зазор снимается выжимной подшипник, откручиваются болты на корзине.

А здесь установка немного отличается от процесса, показанного в инструкции:

1. Поставьте новый выжимной сцепления на его место.Затем на маховик устанавливается диск, а поверх него — корзина.
2. Закидываем болты всего на пару оборотов, но не затягиваем!
3. Осторожно начните надевать первичный вал на шлицы в диске.
4. Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
5. После этого можно ставить коробку передач и закручивать на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

• Fenox PP60004C3 — 1369 руб.
• БелМаг БМ.3792 — 1114 руб.
• Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

• Valeo PHC LD-03 — 1060 руб.
• Sachs 1861 696 146 — 1458 руб.
• Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Лук 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минус» с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», вынимаем воздушный фильтр. футляр «1» из машины.

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и датчик верхней мертвой точки от картера сцепления. Отсоедините провода от переключателя фонарей заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шарового шарнира к поворотному кулаку, затем вынимаем ШРУС из отверстия под подшипник.

Упираясь монтировкой в ​​картер коробки передач, вдавливаем во внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передачи. Также необходимо подложить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Открутив болты крепления опоры задней подвески силового агрегата, снимаем подвеску с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты.А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять трансмиссию. Следовательно, эта процедура может занять много времени.

Хорошо то, что не надо разбирать диски (коробка снимается вместе с ними) и сливать масло. Но вам обязательно нужно найти помощника, потому что КПП — тяжелая единица.

Если вы никогда сами не меняли сцепление или не снимали коробку передач, то лучше доверить это дело мастерам автосервиса.На все у них уйдет 20-30 минут, а это будет стоить 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

• порядок замены;
• самый простой способ снять коробку передач;
• другие советы.

Порядок замены сцепления ВАЗ 2109

1.Снимите трансмиссию.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. В качестве рамы можно использовать старый первичный вал.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы.На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

• головки заклепок имеют глубину менее 0,2 мм;
• масло на поверхности фрикционных накладок;
• заклепки — слабые
• демпферные пружины в сиденьях ступиц дисков сломаны;
• если на диске есть коробление и величина биения превышает 0,5 мм …

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно там, где они соприкасаются.У них не должно быть:

• глубоких рисков;
• потертости;
• ников;
• Хорошо заметны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения деталей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не целиком, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Особенности ремонта

Регулировка сцепления ВАЗ-2106 необходима для отключения коробки передач от двигателя. С помощью редуктора вращательное движение передается от маховика, расположенного на коленчатом валу, на коробку передач.Своевременная регулировка механизма — залог нормального функционирования всего автомобиля. Он не подведет ни на дороге, ни в городской пробке.

Особенности механизма сцепления

На автомобилях классической серии установлено однодисковое фрикционное сцепление. В отличие от более новых моделей автомобилей на «классике» установлен гидравлический привод, включающий рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.

Но в нем много элементов, которые могут сломать и обездвижить машину.В случае неисправности необходимо осмотреть и отрегулировать механизм. Самостоятельно вы сможете выполнить всю работу за 20-30 минут. Регулировку сцепления можно производить даже без подъемника или приямка, требуется всего несколько ключей.

Частота настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется, если значение превышает 2 мм. Если у педали очень большой ход и есть провалы, то нужно отрегулировать положение. Пока вы не отрегулируете механизм, сцепление будет работать некорректно.

В случае люфта в механизме, то ведомый и мастер диски нельзя отключать друг от друга. Если вы заметили провалы педали, вам нужно будет заново установить свободный ход. Установите зазор между стяжным штифтом и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной рядом с коробкой передач, необходимо переместить ее в разные стороны и измерить расстояние перемещения.

Рядом с коробкой передач находится рабочий цилиндр, на который не должно быть потока тормозной жидкости.В случае повреждения пыльника или нарушения герметичности всех соединений необходимо произвести замену механизма.

Первый этап регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазора (прямо из салона) до педали. Если вы внимательно посмотрите на конструкцию привода, то увидите, что на нем есть скоба, к которой прикручивается толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем.Отсюда можно осуществлять и корректировку свободного хода педали. После того, как вы добились зазора максимум 2 мм, необходимо установить зазор на рабочем цилиндре.

Второй шаг регулировки

Для этого необходимо установить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Сделайте следующее:

1. Используйте гаечный ключ, чтобы удерживать упор.
2. Ослабьте стопорную гайку, повернув ее не более чем на 2 оборота.
3. Поверните ограничитель гаечным ключом в направлении, в котором расположен кронштейн.
4. Опытным путем поставил необходимый зазор.
5. Затяните контргайку.
6. Используйте линейку для измерения хода педали. При необходимости повторите все процедуры еще раз.

Для проверки хода необходимо нажать педаль сцепления рукой до появления сопротивления. С помощью линейки измерьте, насколько толкатель отодвинут назад.

Измерение свободного хода толкателя

Также можно регулировать ход педали при помощи настройки рабочего цилиндра, который установлен возле КПП.Перед регулировкой рабочего цилиндра сцепления ВАЗ-2106 нужно убедиться, что его шток имеет большой свободный ход. Для измерения нужно выполнить несколько простых действий:

1. Отсоединить возвратную пружину, которая установлена ​​на вилке сцепления. Это позволит при настройке избавиться от лишних сопротивлений.
2. Установите линейку так, чтобы ее край находился на конце толкателя.
3. Полностью вставьте штекер. Только нужно делать руками, никаких дополнительных приспособлений не требуется.
4. Зафиксируйте вилку сцепления в выжатом состоянии.
5. Измерьте свободный ход вилки линейкой.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в такой последовательности:

1. Очистите все детали от коррозии и грязи. Закрутите соединения проникающей смазкой.
2. Снимите гайку, которая находится на толкателе рабочего цилиндра.
3. Один ключ держать болт для регулировки, а второй, чтобы ослабить стопорную гайку.
4. Зафиксируйте толкатель так, чтобы он не вращался.
5. Эмпирически отрегулируйте свободное колесо и затяните контргайку.
6. Установите пружину на место.

Проверьте работу всей системы сцепления, измерьте свободный ход всех компонентов.
