Как проверить датчик положения распредвала тестером: признаки неисправности

Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала. При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить. Однако те, кто контролировал исправность этого датчика, могут избежать
возникновения такой ситуации.

Содержание по статье

1. Что такое датчик положения распределительного вала
2. Назначение датчика положения распредвала
3. Используемые типы датчиков
4. Принцип работы датчика положения распредвала
5. Признаки выхода из строя ДПРВ
6. Как проверить датчик положения распредвала мультиметром
7. Схема проверки

Что такое датчик положения распределительного вала

В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.

Поскольку одновременно работают четыре цилиндра, их рабочие такты чередуются. При этом необходимо, чтобы в каждом из них впускные и выпускные клапаны открывались именно тогда, когда необходимо.

В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.

Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.

Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.

Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.

Назначение датчика положения распредвала

Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения
указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.

Используемые типы датчиков

Применяются следующие типы устройств:

• магнитного типа;
• действующий на основе применения эффекта Холла.

Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.

В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:

• Время для открытия или закрытия клапанов.
• Длительность периода, в течение которого клапаны открыты.
• Насколько сильно они сдвигаются при этом.

В этом случае показания датчика используются для применения этой системы управления.

Принцип работы датчика положения распредвала

Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.

Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.

На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам. Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал. Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.

Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.

Признаки выхода из строя ДПРВ

Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.

Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.

Другие возможные причины:

• повреждение разметочного диска, установленного на распределительном валу;
• неисправность разъема;
• нарушение работы внутренней цепи устройства.

Вот что происходит при нарушении его работы:

1. Одним из признаков может быть блокировка работы мотора на одной из передач. Перейти с нее при непрерывно работающем двигателе никак не получается. Однако при полном выключении и дальнейшем включении двигателя проблема на некоторое время перестает появляться.
2. В других случаях поломка приводит к тому, что движение автомобиля происходит в виде рывков. Одновременно при этом теряется скорость.
3. Двигатель может начать периодически глохнуть.
4. Нужно отметить, что в машине наряду с датчиком положения распределительного вала предусмотрен аналогичный для коленчатого вала. При поломке рассматриваемого устройства автомобиль иногда может использовать датчик коленчатого вала. При этом возможно проведение запуска двигателя.
5. Иногда неисправность выражается в появлении осечек при зажигании.
6. При разгоне машины чувствуются толчки.
7. В процессе выхлопа явно слышны хлопки.
8. Иногда искра при зажигании исчезает полностью. Обычно в результате этого наступает невозможность провести запуск двигателя.

В автомобиле, оснащенном встроенной системой диагностики при поломке датчика на дисплей будет подан сигнал Check Engine. При этом в электронной памяти будет зафиксирован конкретный код ошибки.

Проверка тестером на исправность

В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.

Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:

• сообщение 0340 говорит о полном отсутствии сигнала, получаемого от датчика;
• код 0341 сигнализирует о неправильной фазе газораспределения;
• в случае поступления 0342 речь идет о слишком низком уровне получаемого от этого устройства сигнале;
• при 0343 наоборот — он выше, чем должен быть;
• если ошибка соответствует 0344, то это признак того, что получаемый сигнал будет с перебоями.

Согласно полученному коду можно предпринять соответствующие действия по ремонту.

Как проверить датчик положения распредвала мультиметром

При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

Для осмотра датчик откручивают и снимают фишку

Схема проверки

Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.

Вот как можно проверить датчик распредвала мультиметром:

1. Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины. Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
2. Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
3. Необходимо для проверки использовать мультиметр. С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
4. Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
5. Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.

Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.

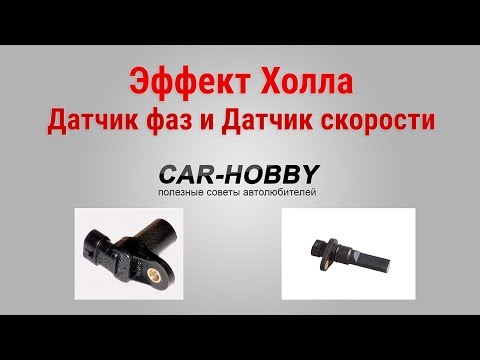

Как проверить датчик фаз мультиметром, проверка дпрв

Поделиться:

В этой статье описано назначение, принцип работы датчик распредвала двигателя 405, 406, 409, 4213, 4216 . Указаны его технические характеристики и возможные неисправности. Уточнено место, где датчик распредвала установлен. Приведена методика проверки датчика распредвала двигателя (Датчика фаз).

Разъем датчика распредвала;

Где датчик распредвала устанавливается ?;

Где стоит датчик распредвала на двигателях УМЗ 4213, 4216;

Технические характеристики датчика положения распредвала двигателя 405, 406, 409;

Артикул датчика распредвала;

Неисправности датчика распредвала;

Ошибка датчика распредвала;

Как проверить датчик распредвала 405, 406, 409, 4213, 4216 моторов ?

Проверка датчика распредвала с помощью встроенной в ЭБУ функции само диагностики;

Проверка датчика распредвала 405, 406, 409, 4213, 4216 движков с помощью тестера.

Назначение и принцип работы датчика распредвала

Назначение датчика распредвала состоит в определении положения выпускного распределительного вала. Поэтому данное устройство так и называется — датчик распредвала. Через положение распредвала с помощью этого датчика электронный блок управления определяет положение выпускных клапанов. А с помощью программы, заложенной в ЭБУ, определяет фазу впрыска и выпуска. Отсюда датчик распредвала имеет другое название — датчик фазы. Он помогает компьютеру движка определять фазу впрыска бензовоздушной смеси и выпуска отработанных газов. Он является своеобразным сенсором электронного блока управления, с помощью которого тот следит за фазами работы цилиндров силового агрегата. Датчик положения распредвала работает совместно с отметчиком, расположенным на заднем торце выпускного распределительного вала.

Отметчик представляет собой загнутую металлическую пластину. Момент образования импульса в датчике соответствует проходу металлического отметчика возле его торца. Датчик положения распредвала это интегральное устройство со встроенным усилителем формирования сигнала.

По принципу работы существует три разновидности датчика распредвала:

• С магнитом (индуктивного вида).
  Принцип работы данного вида
  датчиков распредвала основан на возникновении ЭДС в магнитном поле прибора при прохождении возле его торца металлического зуба или отметчика. Подключение данных приборов обычно осуществляется двух контактной колодкой.
• Эффект холла.
  Работа ДПРВ основана на возникновении магнитного поля при прохождении возле его торца металлического предмета (отметчика). После чего магнитное поле возбуждает электрический импульс, который принимается ЭБУ. На этом принципе созданы ДПРВ на движках 406, 405, 409, установленных на автомобили УАЗ и Газель.
• Световой эффект.
  Принцип работы данного типа датчика распредвала основан на приеме и преобразовании светового луча, который излучает источник.

Работа датчика положения распредвала 406-3847050 движков 406, 409, 4213 основана на эффекте Холла (или магниторезистивного эффекта), создающий формирование ЭДС при изменении магнитного поля. Изменения магнитного поля происходят при прохождении металлического штифта-отметчика возле торца датчика. Далее мостовая схема усиливает полученный сигнал и отправляет его на управляющий компьютер авто.

При поломке этого устройства ЭБУ переводит работу движителя из распределенного фазированного впрыска топлива в распределенный пара фазный впрыск.

Принцип работы датчика положения распредвала

Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.

Эта информация необходима для 3 целей:

1. Для начала подачи топлива при последовательном впрыске.
2. Для срабатывания сигнала электромагнитного клапана для системы впрыска насоса.
3. Для управления детонацией цилиндра.

Как проверить 3-проводной датчик кулачка с помощью мультиметра 2022

Как проверить 3-проводной датчик кулачка с помощью мультиметра. Распределительный вал содержит интегрированную часть кулачка, соединенного с валом. Вращательные движения распределительного вала управляют открытием и закрытием клапанов.

Открытие и закрытие клапанов в системе двигателя улучшает подачу бензина в каждый цилиндр и из него. В результате планирование обеспечит критические движения распределительного вала.

Датчик на распределительном валу сообщает компьютеру двигателя, когда следует выпускать топливо из форсунки, гарантируя, что это произойдет в тот же момент, когда распределительный вал выпускает впускной клапан. Помехи от сигналов излучения могут повлиять на эти сигналы.

Электричество, проходящее через свечу зажигания, распространяется на другие соседние провода. В результате всегда полезно вернуть жгуты проводов на свои места. Найдите провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля.

Проверка сопротивления

Установите мультиметр в Ом и соедините штырьки терминала датчика с выводами измерителя. Если сопротивление бесконечно, детектор открывается и заменяется. Некоторые варианты имеют значения сопротивления от 200 до 9 Ом.00 Ом. Ознакомьтесь с требованиями в вашем руководстве по ремонту.

Причина неисправности распределительного вала

ECM (блок управления двигателем) использует эту информацию для определения угла опережения зажигания и частоты впрыска топлива, необходимой двигателю. Шатун или другой вращающийся элемент, свободно выпадающий и ударяющий по распределительному валу, является наиболее частой причиной повреждения распределительного вала.

Из-за поломки или разрыва кулачка, вызванного грубым обращением при транспортировке или неправильным обращением перед установкой, кулачок может сломаться после короткого периода эксплуатации.

Определите проблему

• Автомобиль больше не едет так, как раньше.
• Если ваш автомобиль неравномерно работает на холостом ходу, регулярно глохнет, теряет мощность двигателя, часто спотыкается, имеет низкий расход топлива или медленно заводится, датчик положения ротора может быть неисправен.
• Загорается индикатор Check Engine.
• Аппарат не включается.

Проверьте 3-проводной датчик распредвала с помощью мультиметра

• Используя руководство по обслуживанию вашего автомобиля, найдите заземление, питание и сигнальные линии. Чтобы проверить цепь датчика, установите мультиметр на напряжение постоянного тока.
• Поверните ключ в замке зажигания, но оставьте двигатель выключенным.
• Подсоедините черный кабель мультиметра к земле, а другой провод датчика к основному проводу.
• Проверьте показания мультиметра и сопоставьте их со спецификациями руководства.
• Позвольте вашему помощнику запустить двигатель вашего автомобиля.
• Для прикосновения к проводу заземления следует использовать черный кабель, а для прикосновения к сигнальному проводу — красный щуп.
• Сверьте свои показания со стандартами в руководстве по эксплуатации вашего автомобиля.
• Существует большая вероятность того, что датчик неисправен, если измеренное напряжение ниже стандартного для автомобиля или отсутствует сигнал от автомобиля.
• Снимите датчик и осмотрите его на наличие признаков физического повреждения.

Заключение

Допустимо ли ездить на автомобиле с неисправным датчиком распредвала? По сути, если ваш автомобиль работает плавно, без странных шумов, остановок или проблем с ускорением, вы можете продолжать ездить на нем. Если ваш автомобиль не работает нормально, вам следует подумать о замене датчика коленчатого вала; однако, прежде чем вы это сделаете, запустите правильный текст.

Неисправный жгут проводов Проблемы со жгутом проводов могут быть вызваны ослабленной проводкой, маслом или мусором, что приводит к неправильному напряжению, заземлению или проблемам с обратным контуром.

Датчик коленвала может выйти из строя из-за скачков напряжения или износа проводов.

Как проверить 3-проводной датчик коленвала с помощью мультиметра?

Важным компонентом коленчатого вала является 3-проводной датчик коленвала. Он служит многофункциональным инструментом, который может измерять обороты двигателя и скорость, с которой он это делает, а также синхронизацию зажигания.

Неисправный датчик может привести к остановке автомобиля, а также создать сопротивление двигателя и увеличить расход топлива. Это также может вызвать быстрое падение оборотов [1].

Проверка датчика коленвала вашего автомобиля может оказаться сложной задачей, если вы не знаете, с чего начать. В этой статье мы покажем вам, как проверить трехпроводной датчик коленвала с помощью мультиметра. Это процесс, который может помочь вам определить, исправен датчик или нет. Мы также дадим несколько советов о том, как это исправить, если это плохо.

Методы проверки мультиметром

Если вы хотите проверить датчик коленчатого вала с помощью мультиметра, вы можете использовать несколько методов:

• Во-первых, проверить сопротивление между клеммами датчика. Если датчик работает нормально, между клеммами должна быть целостность;
• Также можно проверить наличие напряжения на клеммах датчика. Если напряжения нет, это говорит о том, что датчик неисправен;
• Наконец, вы можете проверить наличие электрического сигнала на клемме датчика. Указывает, посылает ли датчик сигнал на блок управления двигателем. Если вы обнаружите, что какой-либо из этих тестов не работает, вероятно, ваш датчик коленчатого вала нуждается в замене;

Датчик коленвала может быть источником проблем вашего автомобиля с ускорением, производительностью или двигателем. Чтобы определить, не сломан ли датчик, его необходимо проверить мультиметром.

Признаки неисправности датчика положения распределительного вала:

1) Автомобиль дергается и теряет мощность

Если датчик коленчатого вала неисправен, двигатель может дергаться или дергаться при ускорении. Это также может привести к потере мощности двигателя. Когда двигатель находится под нагрузкой, например, при ускорении, ему требуется больше искры. Если датчик не работает должным образом, возможно, двигателю не хватает искры, и он будет дергаться или дергаться. Это также может привести к потере мощности [2].

2) Блокировка коробки передач на одной передаче

В этом случае будьте предельно осторожны. Индикатор проверки двигателя обычно загорается непосредственно перед или после того, как ваш автомобиль останавливается на передаче. Это серьезная проблема, которую необходимо решить немедленно.

При выходе из строя датчика положения распределительного вала коробка передач может блокироваться на одной передаче. Это может произойти во время вождения или когда машина стоит в парке. Если это произойдет во время вождения, будет казаться, что ваша машина застряла на одной передаче и не переключается.

3) Потеря мощности двигателя

Неисправный датчик положения распределительного вала может привести к потере мощности двигателя. Двигатель может работать с перебоями или давать пропуски зажигания, если ему не хватает искры. Если вы заметили какой-либо из этих признаков, важно немедленно обратиться к механику. Неисправный датчик положения распределительного вала может вызвать серьезные проблемы с двигателем и трансмиссией.

4) Горит индикатор Check Engine

Индикатор Check Engine загорается, когда с вашим автомобилем что-то не так и вы не должны больше им управлять. Если горит индикатор проверки двигателя, отведите машину к механику и попросите его проверить ее.

При проверке трехпроводного датчика коленчатого вала с помощью мультиметра необходимо убедиться, что индикатор проверки двигателя не горит. Если он горит, возможно, в вашем автомобиле есть другая проблема, о которой вы не знаете.

5) Автомобиль не заводится

Если ваш автомобиль не заводится, это может быть связано с проблемой датчика коленчатого вала. Попробуйте проверить датчик с помощью мультиметра, чтобы убедиться, что он работает правильно.

6) Плохое ускорение

Проблемы с ускорением могут быть раздражающими или опасными, в зависимости от серьезности проблемы. Вы и другие люди можете оказаться в опасности, если ваше ускорение сильно ограничено. Если у вас есть проблема с ускорением, это может быть связано с неисправным датчиком коленчатого вала.

При проверке датчика коленчатого вала в первую очередь следует проверить жгут проводов на наличие ослабленных или поврежденных проводов. Если провода исправны, то можно проверить мультиметром сам датчик.

7) Повышенный расход топлива

Если ваш автомобиль потребляет больше топлива, чем обычно, виноват датчик положения распредвала. Датчик положения распределительного вала двигателя контролирует подачу топлива, синхронизацию и зажигание.

При проверке датчика положения распределительного вала следует в первую очередь проверить жгут проводов на наличие ослабленных или поврежденных проводов. Если провода исправны, то можно проверить мультиметром сам датчик.

Если вы обнаружите, что датчик коленчатого или распределительного вала вашего автомобиля неисправен, его необходимо заменить как можно скорее. Эти датчики необходимы для правильной работы двигателя вашего автомобиля.

8) Осечки и обратное срабатывание

Если вы столкнулись с какой-либо из этих проблем, вероятно, неисправен датчик коленвала. Быстрая проверка с помощью мультиметра подтвердит, правильно ли работает датчик.

Если вы подозреваете, что ваш датчик коленвала может выйти из строя, первое, что вы должны сделать, это проверить порядок запуска двигателя. Его можно найти в руководстве по эксплуатации или на наклейке под капотом. После того, как вы убедились, что порядок срабатывания правильный, переходите к тестированию самого датчика.

9) Затрудненный запуск

Модуль ECM может рассчитать положение распределительного вала, если он получает правильные данные от датчика положения коленчатого вала. Если ECM не получает сигнал от датчика, двигатель может запускаться с трудом или вообще не запускаться.

Когда двигатель работает, ECM использует данные датчика, чтобы убедиться, что цилиндры работают в правильном порядке. Если сигнал датчика положения коленчатого вала отсутствует или неверен, двигатель будет давать пропуски зажигания. Пропуск зажигания может быть трудно почувствовать, но он повредит каталитический нейтрализатор и, в конечном итоге, приведет к повреждению двигателя.

10) Помпаж

В холодную погоду вы можете заметить помпаж, если в вашем автомобиле неисправен датчик коленвала. Это связано с тем, что двигатель в автомобиле обычно является одним из самых горячих компонентов. В холодную погоду двигатель прогревается дольше. Это может привести к тому, что двигатель будет работать на обогащенной или бедной смеси, в зависимости от проблемы. Если двигатель работает на слишком обедненной смеси, он будет скатываться, когда вы пытаетесь поддерживать постоянную скорость.

11) Глохнет

Если ваш автомобиль часто глохнет, это может быть вызвано проблемой с датчиком коленчатого вала. Наиболее распространенной причиной остановки двигателя является проблема с ремнем или цепью ГРМ. Если эти компоненты работают неправильно, они могут привести к остановке двигателя.

12) Нет искры вообще

Если у вас вообще нет искры, это, скорее всего, связано с проблемой датчика коленвала. Это может быть вызвано рядом причин, в том числе ненадежным соединением или плохим заземлением. Если вы подозреваете, что проблема связана с датчиком коленвала, в первую очередь следует проверить проводку и разъемы. Вы также можете проверить ECM на наличие кодов неисправностей.

13) Низкий расход топлива

Если расход топлива вашего автомобиля снизился, это может быть вызвано неисправным датчиком коленчатого вала. Когда двигатель работает неправильно, он может потреблять больше топлива, чем обычно. Это может быть вызвано рядом причин, включая неправильную топливно-воздушную смесь или проблемы с синхронизацией. Если вы считаете, что расход топлива снизился из-за проблемы с датчиком коленчатого вала, вам следует проверить его как можно скорее.

Что такое реостат?

14) Нет импульса топливной форсунки

Неисправный датчик положения распределительного вала может генерировать сигнал «Нет импульса топливной форсунки». Начинающий механик может иногда принять его за что-то другое. Импульс сообщает форсункам, когда впрыскивать топливо в двигатель. Если импульса нет, то нет впрыска и, следовательно, двигатель не запустится или будет работать очень плохо, если его удастся запустить.

Как проверить 3-проводной датчик коленвала с помощью мультиметра:

1) Найдите положение проводов

Определите линии питания, заземления и сигнальные линии из руководства пользователя. Подготовьте мультиметр к проверке 3-проводного датчика. Чтобы проверить цепь датчика, установите его в режим постоянного напряжения [3].

2) Прикоснитесь проводами к мультиметру

Теперь прикоснитесь щупами мультиметра к соответствующим проводам . Черный щуп идет на землю, а красный на питание. Если вы видите показание около 12 вольт, это означает, что ваш датчик получает питание.

Однако, если напряжения нет или оно очень низкое (< 0,45 В), проверьте блок предохранителей автомобиля на наличие перегоревших предохранителей. Вы также можете использовать контрольную лампу вместо мультиметра для этой цели. Кроме того, вас может заинтересовать, как проверить предохранитель без статьи мультиметра.

3) Посмотрите показания

Посмотрите показания мультиметра и запишите их. Теперь сравните данные в руководстве по эксплуатации с данными, приведенными в шаге 2. Если показания мультиметра совпадают с данными в руководстве, значит, ваш датчик работает нормально.

С другой стороны, , если есть несоответствие между двумя наборами показаний, это означает, что ваш датчик необходимо заменить .

4) Снова прикоснитесь к проводам

Сначала попросите кого-нибудь запустить двигатель, а затем прикоснитесь черным кабелем на мультиметре к проводу заземления, а красным кабелем к сигнальному проводу. Если показания мультиметра колеблются от 0,45 В до 0,75 В, это означает, что ваш датчик работает должным образом.

5) Снова снимите показания

Теперь попросите человека увеличить обороты двигателя, пока вы держите щупы мультиметра на месте. Если вы видите, что показания увеличиваются с увеличением оборотов двигателя, это означает, что ваш датчик работает нормально.

Однако, если показания мультиметра не меняются или остаются постоянными, это указывает на необходимость замены датчика.

6) Интерпретация данных

Выход исправного датчика должен быть между 0,45 В и 0,75 В. Если значение выходит за пределы этого диапазона, его необходимо заменить.

Показание менее 0,45 В указывает на то, что двигателю не хватает бензина или проблема с ремнем ГРМ. С другой стороны, показание более 0,75 вольт предполагает, что двигатель получает слишком много бензина или есть проблема со свечами зажигания.

Если у вас возникли проблемы с проверкой датчика или интерпретацией результатов, обратитесь за помощью к профессиональному механику. Они смогут быстро диагностировать любые проблемы с вашим датчиком положения коленчатого вала и порекомендовать наилучший план действий.

Ознакомьтесь с полезными руководствами по мультиметрам:

• Как проверить ЭБУ с помощью мультиметра?
• Как проверить коробку CDI с помощью мультиметра?
• Мультиметр и осциллограф

Часто задаваемые вопросы

Как проверить 3-контактный датчик распредвала?

Существует несколько различных способов проверки трехпроводного датчика положения распределительного вала.

Одним из способов является использование мультиметра. Для проверки датчика мультиметром, сначала нужно отсоединить отрицательный кабель аккумулятора . После отсоединения кабеля аккумулятора найдите датчик положения распределительного вала. Датчик обычно располагается рядом со шкивом коленчатого вала двигателя или сбоку на головке блока цилиндров [4].

Найдя датчик, отсоедините его электрический разъем и проверьте оголенные провода мультиметром. Переключив мультиметр в режим Ом, подсоедините по одному проводу к каждому из оголенных проводов и проверьте целостность цепи. Сопротивление между этими двумя проводами должно быть очень низким, близким к 0 Ом. Если сопротивление отличается от 0 Ом, то, скорее всего, датчик неисправен и его необходимо заменить.

Другой способ проверки трехпроводного датчика положения распределительного вала — с помощью осциллографа. Этот метод немного сложнее и требует специального оборудования, но он может дать более точное считывание выходного сигнала датчика.

Как проверить датчик положения коленчатого вала GM?

Вы можете выполнить несколько тестов датчика положения коленчатого вала GM с помощью мультиметра. Во-первых, проверьте целостность цепи между клеммами заземления и питания. Вы должны увидеть показание 0 Ом, если датчик работает правильно.

Далее, вам нужно проверить сопротивление между сигнальной и заземляющей клеммами. Это показание должно быть между 700 и 3000 Ом.

Наконец, вы можете проверить выходное напряжение датчика, подключив положительный провод мультиметра к сигнальной клемме, а отрицательный провод к земле . При выключенном двигателе вы должны увидеть показания около 0 вольт. При запуске двигателя это напряжение должно возрасти примерно до 12 вольт. Если этого не происходит, вероятно, датчик неисправен.

Если вы подозреваете, что ваш датчик положения коленчатого вала GM неисправен, лучше заменить его как можно скорее. Неисправный датчик может вызвать всевозможные проблемы с работой двигателя и даже помешать его запуску [5].

Сколько Ом должен иметь датчик распредвала?

Установите мультиметр на Ом и прикоснитесь к метру, ведущему к контактным выводам датчика. Если есть бесконечное сопротивление, датчик открыт и нуждается в замене. Некоторые модели имеют значение сопротивления от 200 до 900 Ом. Дополнительную информацию см. в руководстве по ремонту [6].

Какое сопротивление должен иметь датчик коленвала?

Если значение внутреннего сопротивления составляет от 200 до 1000 Ом (в зависимости от эталонного значения), датчик работает нормально. Короткое замыкание, если значение равно 0 Ом, и прерывание происходит при достижении M Ом.

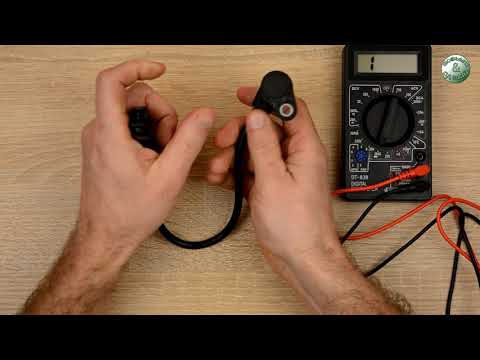

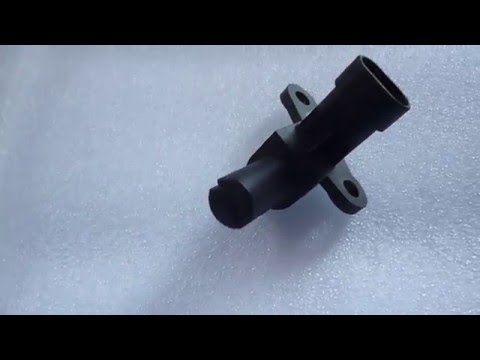

Полезное видео: Как проверить датчик положения распредвала или коленчатого вала с помощью мультиметра Простой способ проверить хорошо это или плохо.

Каталожные номера:

1. https://carfromjapan.
