Как прозвонить диодный мост генератора: Как проверить диодный мост генератора мультиметром или лампочкой не выпаивая или на снятом » АвтоНоватор

Проверка диодного моста генератора ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.

Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например мерцание  и уменьшение яркости фар на работающем двигателе автомобиля при включении потребителей (печки, противотуманок и пр.).

Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например – заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

— После  пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.

— Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.

— Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

— Мультиметр, тестер, автотестер  (для измерения сопротивления диодов, проверки выдаваемого напряжения).

— Контрольная лампа (если нет мультиметра) и отрезок изолированного провода

Подготовительные работы

— Снимаем и разбираем генератор, извлекаем диодный мост на проверку

Статьи в помощь – «Разборка генератора автомобилей ВАЗ 2108, 2109, 21099» и «Как снять (заменить) диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099».

Что нужно знать перед проверкой диодного моста?

— На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после пуска двигателя.

— Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверка исправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом генераторе

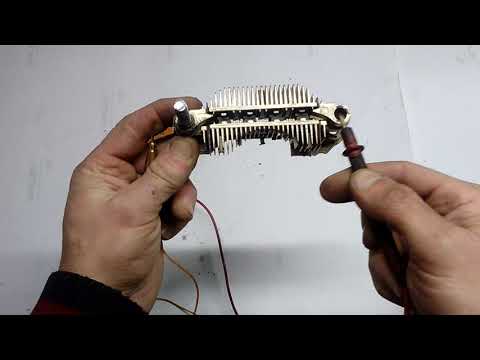

Выставляем мультиметр в режим омметра (режим проверки диодов).

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

— Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), а отрицательный к выводу проверяемого диода. Причем к заднему его выводу. Если диод исправен – сопротивление стремится к бесконечности. Это значит, ток через диод в этом направлении не проходит – все в порядке.

Проверка дополнительных диодов генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами (отрицательный на общий вывод, положительный — на вывод диода). Сопротивление должно составлять несколько сотен Ом – ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

Проверка дополнительных диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» полное не пропускание электрического тока в обоих направлениях

— Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов. Лампа загорелась – диод «пробит», нет – исправен. Меняем провода местами – лампа должна гореть.

2. Проверяем «положительные» диоды.

— Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» — полное не пропускание тока

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

— «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв»

Примечания и дополнения

— Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.

— Можно проверить  диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя. Этой процедуре посвящена отдельная статья на нашем сайте: «Проверка исправности диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя».

Еще статьи на сайте по электрооборудованию  автомобилей ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Аккумуляторные батареи автомобилей ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Технические характеристики генераторов автомобилей ВАЗ

— «Воет» генератор, причины

— Как проверить конденсатор генератора?

Подписывайтесь на нас!

Как прозвонить диодный мост

Когда пропадает заряд аккумулятора на машине и не помогает замена щеток, значит, проблема скрыта в самом генераторе. Начинать поиск неисправности следует с проверки диодного моста.Вам понадобится

Для поиска неисправности снимите генератор с машины. В зависимости от марки машины и модели двигателя, его расположение может быть разным, что в некоторых случаях сильно усложняет процедуру демонтажа генератора. Чтобы снять генератор, ослабьте его навесной болт, затем ослабляйте натяжение ремня с помощью ключа, вращая в нужную сторону болт регулировки натяжения ремня генератора до тех пор, когда вы сможете снять ремень со шкивов. Если вы не собираетесь менять ремень генератора, снимайте ремень только со шкива генератора, если другие приводные ремни мешают снять его с ведущего шкива. Сняв ремень, отсоедините разъем с управляющими проводами и открутите гайку, которой притянут силовой провод кклемме диодного моста генератора. Освободив генератор, выкрутите полностью навесной болт и открутите крепежный болт, связывающий корпус генератора с регулировочной планкой. После этого, извлеките генератор из моторного отсека.

Разберите генератор. Для этогос помощью торцевого ключа открутите болты, скрепляющие переднюю и заднюю части генератора, затем аккуратно разъедините корпус. Старайтесь, чтобы при разборке корпуса, статор остался на передней стенке, так как обмотки статора напрямую припаяны к диодному мосту.

Снимите диодный мост с передней стенки генератора. С помощью крестовой отвертки открутите крепежные болты диодного моста, затем с помощью торцевого ключа открутите крепежную гайку плюсовой клеммы на генераторе. Посмотрите внимательно, возможно минусовой вывод моста тоже крепится к корпусу отдельной гайкой. Если так, то отверните и эту гайку. После того, как вы открутите все крепежные болты, снимите переднюю стенку генератора.

Отпаяйте диодный мост от обмоток генератора. Разогрейте мощный паяльник, облудите его жало, после чего вы сможете легко отпаять выводы обмоток статора от моста. Отпаивайте выводы обмоток, не торопясь, прикладывая разогретое жало паяльника к месту пайки и в момент расплавления припоя, с помощью плоской отвертки, как бы снимайте выводы моста с выводов обмоток. Отпаяйте все 4 точки, после чего диодный мост будет освобожден и его можно будет прозвонить.

С помощью омметра проверяйте каждый диод по отдельности, не разбирая конструкцию моста, так как другие диоды, если они исправны, не влияют на результат измерения. Диоды должны показывать проводимость только в одну сторону. Если в вашем распоряжении есть цифровой мультиметр, то обращайте внимание на показания прибора. Они должны быть близкими. Такой прибор показывает не только проводимость, но и падение напряжения на переходе диода. Нормальное падение напряжения составляет 170-250 милливольт и зависит от конкретной марки диодов. В обратную сторону никакой проводимости быть не должно.

Как заменить лампочки Пежо 406	Как убрать окалину	Как надеть чехлы на ВАЗ
Как проверить стартер ВАЗ 2106	Как снять цепь с распредвала	Как на приоре резать пружины

Как прозвонить диодный мост мультиметром.

Симптомы неисправных диодов. Механизмы повышенной шумности.

Большинство автомобилистов «на Вы» с электроникой, особенно в современных автомобилях Это неудивительно, учитывая сложность современных двигателей. а проводка наводит на страх перед «нашим братом»… Впрочем, есть вещи, которые на первый взгляд кажутся очень сложными, а на самом деле их ремонт и диагностика — плевое дело.

Сегодня поговорим о как проверить диодный мост своими руками , сэкономив при этом деньги и время на выезд к специалистам на автомойку. Когда-то я уже писал об этом, в этот раз речь пойдет именно о диодном мосту, точнее о том, как его проверить в домашних условиях.

О роли генератора в автомобиле говорить наверное не стоит, все знают, что это очень важная деталь, без которой невозможно представить двигатель. От работоспособности генератора во многом зависит, кто его достанет.

Диодный мост состоит из четырех или шести диодов, преобразующих переменный ток в — постоянный по принципу двухполярного выпрямительного метода. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток только в одном направлении, не позволяя току от бортовой сети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин тому несколько.

Распространенные причины перегорания диодов:

1. Влага (например, при мойке двигателя).
2. Пыль, масло и грязь, которые могут попасть в генератор во время движения.
3. В момент «прикуривания автомобиля» при полной разрядке аккумулятора, на случай, если вы случайно перепутали «+» и «-«.

На самом деле существует большое количество ситуаций, при которых сгорает диодный мост, но мы их, конечно, описывать не будем.

Как проверить диодный мост ВАЗ в домашних условиях?

Для того чтобы проверить диодный мост не нужно иметь никаких знаний или инструмента, достаточно иметь представление что такое генератор и диодный мост и иметь тестер (мультиметр) или » контроль» (лампочка на 12 вольт) на ферме.

Способ №1 с использованием лампочек

1. Подключить к минусовой клемме аккумуляторной батареи пластину диодного моста (корпуса), при этом пластина должна быть плотно прижата к корпусу генератора.
2. Затем нужно взять лампочку и подключить один конец к «плюсовой» клемме аккумулятора, а другой конец подключить к выходной клемме дополнительных диодов, а затем к болту «плюсового» вывода и к места соединения обмотки статора.
3. Лампочка должна быть рабочей и не должна загораться ни при каких прикосновениях, если она все равно загорается, то можно смело делать вывод о поломке диодного моста.

Способ №2 проверка диодного моста на обрыв

1. Подключить контрольную лампу пластины «-» на «+» аккумуляторной батареи.
2. Берем второй конец «контроля» и подключаем к аккумулятору «-«, далее проверяем по тем же точкам что описано выше, только в этом случае должна загореться лампочка если не горит или горит очень слабо — вы иметь открытый диодный мост.

Метод №3 проверки с помощью тестера (мультиметра)

Данный метод предусматривает полное снятие всего диодного моста с генератора. Каждый диод проверяется индивидуально.

1. Берем тестер, ставим его в режим «звонок» (когда тестер замыкает два электрода звонит или пищит, если такой опции нет, ставим на 1 кОм).
2. Подсоедините электроды к обоим концам диода, затем поменяйте местами щупы. Допустимым диодом считается 400-700 Ом в одну сторону и бесконечность в другую. Если у вас бесконечность в две стороны — диод пробит. Если сопротивление есть, но малое или одинаковое с обеих сторон, диод пробит и требует замены.

Для того чтобы заменить диод достаточно иметь рабочий диод и хороший паяльник, ну и навыки конечно не мешают. Если не хотите возиться, меняйте весь диодный мост в сборе, это будет быстрее, но дороже.

Диодный мост генератора на четырнадцатом представляет собой целую систему электрического характера, диодную схему, преобразующую переменный ток в постоянный. Если у вас полетел этот самый мост (или выпрямительный блок), то вы рискуете жизнью своего генератора и аккумулятора, так как выпрямительный блок высасывает электроэнергию в больших количествах. Кстати, неполадки с этим агрегатом могут по-разному сказаться на сроке службы аккумулятора – поставить его на минимум или, наоборот, подзарядить. Достаточно хорошо в обоих случаях.

Опасность неисправного блока Еще и потому, что диоды предназначены для передачи тока в одностороннем порядке: от генератора к аккумулятору, и если они пробиты, то ток гуляет в обе стороны, таким образом можно запороть всю систему электрики в четырнадцатом.

К сожалению, проблема не всегда видна сразу. Диоды могут перегореть, могут намокнуть и закоротить. Часто бывает, что дело вовсе не в диодной системе, а, например, в горловине генератора, или регуляторе напряжения.

Как проверить диодный мост генератора ВАЗ 2114

Для того чтобы посмотреть сломан диодный мост или нет лучше его снять. Хотя, можно и не стрелять, но тогда придется напрягаться. Если вы все-таки решились на второй вариант, сразу смотрите ниже способ, как это сделать.

Проверить выпрямительный блок генератора, не снимая:

Для этого просто снять защитный кожух с самого генератора, затем отсоединить контрольный провод «В» от клеммы на генераторе, так же снять контакт «В» с напряжения регулятор. Теперь возьми двенадцативольтовую зайку (управление).

На корпусе плюсовых диодов три штуки с красными метками, они отвечают за плюсовое напряжение. Так они подключены к выходу от генератора, а сами диоды вмонтированы в пластину выпрямительного блока. Еще есть диоды (их тоже три) с черной меткой, они минусовые и создают минусовое напряжение. Находится с другой стороны плиты, соединенной с массой двигателей.

Теперь подключаем клеммы через лампочку и смотрим на ее поведение (более подробная схема подключения описана ниже), моргает — перемостите диоды для ремонта или замены.

Блок выпрямителя состоит из четырех или шести диодов, которые контролируют работу тока; они являются оригинальными шлюзами и расположены на самом корпусе генератора.

Вот наиболее частые причины поломки диодов в мосту:

• При промывке двигателей можно замочить выпрямительный блок генератора
• Диоды могут запылиться, на них может закапать масло, при езде попадет грязь
• Можно неправильно прикурить машину, перепутать клеммы плюс и минус

Наиболее очевидным фактом неработающего моста будет утечка тока в бортовой системе, которая проявляется следующим образом: если высасывается ток выше 1А в час при заглушенном двигателе, но с включенной электроникой на.

У себя в гараже проверить выпрямительный блок можно совсем простыми средствами — мультиметром или контрольной (маленькой лампочкой на 12 В).

• Проверка с лампочкой

1. К аккумулятору на минусовую клемму (корпус диодного моста) крепим пластину, пластина должна очень плотно прилегать к генератору (к его массе).
2. Берем двенадцативольтовую лампочку, подключаем ее к плюсу аккумулятора, второй конец диода кидаем на клемму на выходе дополнительных диодов системы, затем на болт вывода плюса и на обмотку стартера.
3. Если индикатор соединения мигает, мост неисправен.

• Проверка сломанных контактов

1. Контакт минусовой пластины лампочки соединить с плюсом аккумулятора.
2. Положительный контакт лампочки — минус аккумуляторной батареи.
3. Теперь проходим по всем вышеперечисленным пунктам и проверяем моргает лампочка или нет. И если в какой-то момент снова моргнул — мост на замену.

• Проверка мультиметром

1. Надо снять блок для измерения тестером, будем измерять все диоды моста отдельно.
2. Прозвоним диоды мультиметром: замыкаем электроды на диоде, он должен пищать.
3. Показание мультиметра должно быть от 400 до 700 Ом на одном конце контакта, а на другом бесконечное число; если полученное число не укладывается в указанный регламент или число бесконечно на обоих концах контактов, диод неисправен.

Замена диодного моста генератора ВАЗ 2114 — это не очень сложная задача, чем замена обычной поломки его части. Купить новый диод и поколдовать паяльником над соединением, на самом деле, не сложно. И это действие, в принципе, будет составлять весь ремонт диодного моста генератора. Что-то другое просто не поддается ремонту, а замена диодов — вещь дешевая, весь блок будет стоить дороже, средняя цена диодного моста ВАЗ 2114 400 — 700 руб.

Снятие диодного моста

Как снять диодный мост на четырнадцатом?

1. С аккумулятора снимается клемма на минус, затем снимаются контакты, которые соединены с корпусом генератора.
2. Далее снимите систему проводки.
3. Необходимо снять защиту с концов контактов на плюс. Затем откручиваем гайку крепления этих контактов, снимаем все с массы генератора.
4. Снимаем защиту с генератора, просто отсоединяем пружины, фиксирующие эту защиту (их три по всему периметру моста).
5. Открутить крепления регулятора напряжения, снять его и его щетки заодно.
6. Откручиваем восемь креплений выпрямительного блока.
7. Теперь снимаем концы обмотки и откручиваем крепления конденсатора.
8. Снять распорную колодку: десятым ключом вывернуть болты, затем снять втулки с болта контакта моста с двигателем.

Естественно вопрос как поменять диодный мост на ВАЗ 2114 решается в порядке, обратном всем вышеперечисленным действиям, с разницей в наличии нового блока. Кстати, диодный мост ВАЗ 2115 идеально подходит на четырнадцатую.

Все понимают, что Самара перестала выпускаться в 2013 году, а запчасти, в том числе и выпрямительный блок, не всегда есть в наличии. Владельцы автомобилей ВАЗ с генераторами старого образца (старый образец — наличие минусовых диодов на корпусе самого блока) часто жалуются, что не могут найти мост к своей машине. Выход, естественно, есть. Стандартный диодный мост на ВАЗе однопластинчатый моноблок, а на пятнадцатом ставят двухпластинчатый. Он более надежен, а его характеристики идеально подходят для крепления стандартного однопластинчатого моста.

На поколение Самар первого выпуска диодные блоки второго поколения не подойдут. По этому искать работоспособные детали еще сложнее. Ремонт (замена диодов) автовладельцы считают самым оптимальным решением.

Автомобильный генератор является основным источником энергии в бортовой сети и вы не сможете долго ездить при неисправности или выходе из строя на одном аккумуляторе, именно поэтому так важно следить за работоспособностью генератора. В большинстве случаев проверить автомобильный генератор своими руками не составит труда, так как какую бы машину вы ни проверяли, принцип один и тот же. Но все же многие автовладельцы часто задаются вопросом: как проверить генератор автомобиля мультиметром и подручными средствами.

Что нужно проверить?

В первую очередь необходимо убедиться, что ремень генератора хорошо натянут и подшипники не сломаны.
Посторонние шумы и очень горячий генератор свидетельствуют об износе подшипников.

Затем проверьте напряжение аккумуляторной батареи (в состоянии покоя и при работающем двигателе) — напряжение должно быть в пределах 12,5-12,8 В в состоянии покоя и 13,5-14,5 В при 2 тыс. оборотах двигателя. Исправный генератор должен соответствовать таким измерениям.

Когда эти данные отличаются, нужно демонтировать генератор с автомобиля и начать проверять работу всех его элементов по отдельности.

Полный комплекс проверок генераторов включает:

Проверка щеток и колец;
— Проверить диодный мост;
— Проверить регулятор напряжения;
— Проверить статор;
— Проверить ротор.

Далее более подробно разберем, как проверить генератор автомобиля в гаражных условиях без специальных стендов, которыми пользуются одни. Проверим исправность отдельных узлов генератора с помощью мультиметра и лампочки.

Процесс проверки щеток и контактных колец

Для запуска кольца и щетки осматриваются визуально и оценивается их состояние. Например, измеряется минимальный остаток (минимальная высота коллекторных щеток не менее 4,5 мм, а минимальный диаметр колец 12,8 мм). Кроме того, смотрите на наличие выработок и борозд.

Проверка диодного моста генератора

Диоды проверяются путем измерения сопротивления и определения проводимости. Так как диодный мост состоит из двух пластин, то проверяем сразу одну, а потом другую. Тестер должен показывать проводимость диодов только в одном направлении. Теперь немного подробнее: Один щуп тестера держим на выводе «+», а другим проверяем поочередно выводы диода, а потом щупы местами меняем местами (в одном случае сопротивления должно быть много, а в другом нет) . Затем точно так же поступаем с другой частью моста.
Следует отметить, что сопротивление не должно быть равно нулю, так как это говорит о пробитии диода. Диод моста пробивается даже при отсутствии сопротивления с обеих сторон.

Хотя бы один плохой диод приводит к выходу из строя всего диодного моста и дает недозаряд батареи.

Как проверить регулятор напряжения

Регулятор проверяется при недозарядке или перезарядке аккумулятора. Измерение напряжения производится на скорости, оно должно быть в пределах 14,4 — 15В. Дополнительно можно проверить сопротивление конденсатора регулятора (в момент подключения щупов тестера оно должно уменьшаться, пока не стремится к бесконечности). На снятом регуляторе напряжения генератора осматривают состояние щеток и проверяют состояние с помощью лампочки 12В и постоянного напряжения. То есть к щеткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при повышении напряжения выше 15В гаснуть).

Проверка статора автогенератора

Сопротивление обмотки статора проверяется без диодного моста, и между выводами оно должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора при работе свидетельствует о замыкании статорной или мостовой обмотки. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор автомобильного генератора

Первым делом будет прозвонка обмотки возбуждения. Для этого выставляем на мультиметре режим проверки сопротивления и измеряем его между контактными кольцами — сопротивление обмотки должно быть в пределах 2,3 и 5,1 Ом. Когда он закончился, это либо обрыв, либо просто плохой контакт между кольцами и заводными штифтами. Маленький указывает на межвитковое замыкание. С помощью режима амперметра на мультиметре можно также проверить ток, потребляемый обмоткой. На контактные кольца необходимо подать 12В и замерить в разрыве цепи — обмотка возбуждения не должна потреблять более 3-4,5 Ам. Для завершения комплекса можно еще добавить и проверить сопротивление изоляции ротора. А для этого вам понадобится лампочка на 40 ватт и провода (один провод от розетки к кольцу, а другой через лампочку к корпусу — если все в порядке, то лампочка не горит вверх, если нить еле нагревается, то есть ток утечки на землю).

Придерживаясь всех рекомендаций и последовательности тестирования, в большинстве случаев вы легко сможете проверить генератор автомобиля и его работоспособность самостоятельно, имея в своем распоряжении только один мультиметр. Но чтобы его отремонтировать, определив неисправный узел, заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Как известно, автомобильный генератор предназначен для обеспечения питанием всего электрооборудования автомобиля при работающем двигателе. Этот узел в отечественных «десятках» состоит из множества элементов, обеспечивающих его оптимальную работу. Одним из таких устройств является диодный мост. Какие функции он выполняет, что нужно знать о его неисправностях и как производится замена диодного моста? Ответы на эти и другие вопросы вы найдете ниже.

Описание диодного моста на «десятку»

Как происходит доработка и установка диода в прибор? По каким причинам мост может выйти из строя? Для начала предлагаем вам ознакомиться с описанием деталей. Если разобрать генераторный блок с автомобиля и демонтировать крышку, то можно увидеть диодный мост (ДМ), который находится сразу за ним.

Назначение и функции

Какие функции выполняет ДМ:

1. Первостепенной задачей устройства является преобразование переменного тока в постоянный.
2. Также ДМ выполняет функцию блокировки попадания тока в обмотку статора. В этом случае устройство фактически выполняет вариант одностороннего клапана.
3. Кроме того, ДМ предназначен для увеличения запаса прочности генераторного узла. Она позволяет защитить механизм от воздействия неблагоприятных факторов и загрязнений на устройство, а это, в свою очередь, может негативно сказаться на функциональности механизма в целом.

Устройство

Что касается устройства, то в заводской комплектации ДМ для «десяточного» генератора представляет собой монолитную конструкцию. Такая конструкция, как правило, достаточно прочная и надежная, отличается небольшими размерами, а также относительно невысокой ценой. Единственным недостатком, характерным для заводских ДМ, является то, что при перегорании одного из диодных элементов локальная замена повреждения будет невозможна. То есть заводской мост автовладельцу придется менять полностью своими руками.

Что касается конструктивных особенностей, то ДМ состоит из:

• двух алюминиевых пластин;
• распорки из пластика;
• , а также девять диодов, которые соединяются друг с другом пайкой в ​​одну конструкцию, то есть мост.

Возможные неисправности: признаки и причины

Как было сказано выше, диодные элементы предназначены для преобразования переменного напряжения в постоянное. Если один из диодных элементов вышел из строя, то о его неисправности может сообщить такой симптом, как снижение уровня напряжения, а также мощности в автомобильной электросети.

По каким-то причинам в работе DM могут возникнуть проблемы:

1. Производственный брак. Как показывает практика, многие современные производители ДМ при изготовлении используют алюминиевые корпуса относительно низкого качества. Соответственно, это сказывается на их надежности в целом. Именно поэтому рекомендуется использовать ДМ, оснащенные стальными обечайками, так как это напрямую влияет на срок службы.
2. Влага внутри устройства. Регулярное воздействие влаги может вызвать окисление, в частности, речь идет о поверхности между устройством и диодными элементами.
3. Попадание моторной жидкости в узел, такая причина одна из самых частых. Воздействие смазки может привести к нарушению работоспособности устройства в целом, особенно если она попадает внутрь генераторного агрегата, непосредственно на ДМ.
4. Еще одна причина, по которой ДМ в «десятках» часто выходят из строя, — перепутывание полярности аккумулятора. Если вы подключите аккумулятор к зарядному устройству или случайно перепутаете полярность во время «прикуривания» автомобиля, это, скорее всего, приведет к перегоранию ДМ. Поэтому всегда нужно помнить, что плюс соединяется с плюсом, а минус соединяется с минусом.
5. Регулярная эксплуатация автомобиля при слабом аккумуляторе. В том случае, если аккумулятор не тянет нагрузку и постоянно работает в условиях пониженного заряда, то причина может быть в неработоспособности ДМ.

Диагностика

Процедуру диагностики следует проводить на демонтированном генераторном устройстве, поэтому предварительно необходимо снять узел. При демонтаже механизма с него снимается пластиковая крышка, как было сказано выше, сразу за ним ДМ (автор видео о самодиагностике мультиметра — Рамиль Абдуллин).

Для диагностики необходим тестер — мультиметр — проверка проводится следующим образом:

1. Сначала мультиметр должен быть активирован в режиме омметра. Сделав это, плюсовой щуп тестера необходимо подключить к диодной шине.
2. Таким же образом следует подключить отрицательный щуп к соответствующему контакту диодного моста.
3. Далее нужно следовать показаниям тестера. Если диодный мост исправен, тестер будет отображать значения, близкие к бесконечности. В том случае, если таких значений нет, то, скорее всего, ДМ неисправен и подлежит замене. Но на этом диагностика не заканчивается.
4. Далее нужно будет поменять местами расположение щупов, то есть минусовой контакт соединяется с плюсовым и наоборот. Сделав это, еще раз посмотрите на показания мультиметра на дисплее. Если сбоев в работе ДМ нет и устройство в целом функционирует нормально, то на экране тестера должно появиться значение в несколько сотен Ом.
5. В том случае, если ДМ оборудован дополнительным диодом, можно его проверить. В этом случае процедура диагностики проводится аналогично; вам просто нужно повторить все шаги.

Фотогалерея «Самопроверка»

Руководство по замене своими руками

В случае поломки ремонт ДМ заключается в его замене, которая выполняется следующим образом:

1. Сначала необходимо отключить зажигания, открыть капот и обесточить бортовую сеть, для этого отключается аккумулятор.
2. При сбросе клеммы аккумулятора потребуется отсоединить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется болтом и гайкой, саму гайку нужно будет открутить.
3. Теперь нужно немного ослабить верхнюю и нижнюю гайки. Отвинтите натяжные винты и снимите ремень. Осмотрите его – если на ремне есть признаки повреждения – трещины, расслоения – то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
4. После выполнения этих действий необходимо повернуть механизм генератора на 90 градусов, это делается для того, чтобы был доступ к нижнему крепежному винту. Отвинтить его.
5. Далее внимательно осмотрите корпус демонтированного узла. При необходимости зачистите – грязи быть не должно, особенно на стыках. Попадание грязи в корпус генератора также может привести к некорректной работе и даже выходу из строя. Разгибаем клипсы и снимаем крышку.
6. Далее нужно максимально аккуратно, но максимально эффективно очистить внутренние части колец.
7. После этого вам останется только демонтировать вышедшую из строя ДМ и заменить ее на исправную деталь. Когда установка завершена, конструкцию собирают в обратном порядке. Не забывайте натягивать ремешок, только следите, чтобы он не был перетянут, это важно. Сделав это, вам нужно будет запустить двигатель вашего автомобиля и произвести диагностику работы нового ДМ.

Приветствую вас друзья на сайте ремонт автомобиля своими руками. Генератор — без преувеличения ключевой узел автомобиля. В его задачу входит питание всей электрической части автомобиля во время движения (магнитола, головной свет, навигатор и так далее).

При отказе генератора вся нагрузка переключается на аккумуляторную батарею (Battery). В результате через несколько часов машина полностью обездвижена.

Большинство автомобилистов сразу едут на СТО, где тратят на ремонт большие деньги. Не торопитесь — проблема в 90% случаев лежит на поверхности.

Если знать, как проверить диодный мост генератора, то можно быстро выявить неисправность, устранить ее и сэкономить деньги.

Задачи диодного моста ВАЗ, причины и неисправности

Схема генератора очень проста — он состоит из ротора с обмоткой возбуждения и статора из тонких стальных пластин.

Трехфазная обмотка статора расположена в специальных пазах, соединена с нулевой точкой и группой из четырех (иногда шести) диодов.

Задачей диодного моста является преобразование вида тока из переменного в постоянный. Особенность его работы в том, что ток проходит только в одном направлении — от генератора к бортовой сети.

Одной из самых частых поломок является перегорание одного или нескольких диодов. Причины могут быть разные — попадание влаги (грязи, масла или пыли) в генератор, ошибки полярности в случае «зажигания» другой машины и так далее.

Как мы уже писали, проверка диодного моста ВАЗ даже в гараже. Все, что вам нужно, это запастись лампочкой на 12В и мультиметром.

Перед началом работы желательно снять защитный кожух механизма и отключить выводы контроллера. Учтите, что «плюсовые» диоды имеют красные провода, а «минусовые» — черные.

Рассмотрим два способа проверки диодного моста:

• С помощью мультиметра (тестера).
• С помощью лампочки.

Как проверить диодный мост мультиметром?

Выполните следующие действия:

Снимите диодный мост с генератора (иначе тест не пройдет). Каждый диод нужно проверять отдельно.

Установить на мультиметре режим «пищалки». В этом случае при замыкании щупов будет издаваться характерный писк. Если такой функции нет, можно установить переключатель тестера в положение «1кОм».

Прикоснитесь щупами к краям одного диода и проведите измерения, меняя щупы местами. Диод можно считать исправным, если он с одной стороны показал бесконечность, а с другой около 500-700 Ом.

Если в обоих измерениях сопротивление слишком низкое или, наоборот, бесконечное, то неисправен диод (группа диодов).

Проверить диодный мост с лампочкой?

Если под рукой нет мультиметра, можно воспользоваться более простым методом — использовать для диагностики обычную двенадцативольтовую лампочку. Работа выполняется в следующей последовательности:

Первым делом проверяются все диоды. Для этого подключите лампочку одним концом к «минусу» генератора, а другим к «плюсу» клеммы «30» от аккумуляторной батареи. В случае возгорания лампочки можно смело говорить о повреждении одного или группы диодов (в цепи есть короткое замыкание).

Второй шаг — проверка отрицательной группы диодов. Подсоедините «минусовый» конец лампочки к корпусу генератора, а «плюсовый» — к болту моста. Индикатор горит или мигает? — Проблемы в отрицательной диодной группе.

Третий шаг — проверка плюсовой группы диодов. Здесь необходимо разместить «плюс» на клемме «30», а конец «минус» на болте крепления. Если лампочка есть, то проблема в группе плюсовых диодов.

Шаг четвертый — проверка дополнительных диодов. Для этого конец «минус» оставляют на прежнем месте, а «плюс» переносят на клемму «61». Лампочка горит? — Тогда есть неисправность.

Решение проблемы простое — просто выпаиваем сломавшийся диод и впаиваем на его место новый (заведомо исправный). Можно, конечно, купить диодный мост целиком, но это вытянет из кошелька гораздо больше денег.

Все работы по диагностике неисправности и замене вышедших из строя диода занимают не более одного-двух часов. Поэтому прежде чем ехать на СТО и тратить большую сумму проведите небольшую работу в гараже. Удачи на дорогах и без поломок.

ProTec Services, Inc. – Услуги по возбуждению и регуляторы напряжения Мостовые выпрямители – ProTec Services, Inc. модернизированный мостовой выпрямитель с воздушным охлаждением, который превосходит альтернативные варианты замены OEM.

Стандартный пакет модернизации

Стандартный пакет модернизации ProTec Air Bridge 2000™ включает:

• Инженерная поддержка и проектирование перед установкой
• Варианты установки:
  • Под ключ
  • Поддержка ProTec во время установки заводским персоналом
• Выключатели-разъединители
  • Новый
  • Восстановленное
• Обновление чертежей
• Сопроводительная документация
• Поддержка запуска
• Дополнительные обновления для расширения возможностей установки, включая мониторинг ПЛК, Modbus, интерфейсы DCS
• Круглосуточная поддержка после установки

Варианты сменных коммутаторов

  ProTec Air Bridge 2000™ предлагает два варианта сменных коммутаторов:

• Восстановленные коммутаторы от ProTec
  • Возможна установка восстановленных выключателей по желанию заказчика. Восстановленные выключатели будут установлены и заменены на старые выключатели.
• Новые коммутаторы от ProTec
  • Новые выключатели представляют собой 5-полюсные разъединители с ручным или моторным приводом.
  • Панель мониторинга дооснащается электронным блокировочным выключателем Kirk-Key для срабатывания разъединителя при закрытых дверях.
  • Выключатели управления также могут быть установлены дистанционно, если этого требует заказчик.
  • Преимущество нового коммутатора заключается в снижении требований к защите от вспышки дуги NFPA 70E во время работы коммутатора.

Характеристики качества

  Air Bridge 2000™ компании ProTec предлагает следующие характеристики качества:

• Устраняет коррозию, засорение труб и утечки воды, медные следы, эрозию и отказы запорных клапанов, что позволяет сократить затраты на техническое обслуживание.
• Предоставляет возможность использования резервных вентиляторов с термостатным управлением для дополнительной защиты.
• Предоставляет возможность индивидуальной индикации состояния предохранителей.
• Обеспечивает возможность замены реле RTD радиатора на датчики RTD для контроля температуры радиатора.
• Новые пятиполюсные разъединители с ручным или моторным приводом.
• Позволяет сохранить существующие переключатели, чтобы избежать ненужной замены.

Преимущества

Преимущества ProTec Air Bridge 2000 ™ включают:

• Поддерживает блокировку с ключом Kirk, сохраняя оригинальные переключатели.
• Увеличивает допустимую нагрузку по току с 1600 до 2000 ампер.
• Включает вентиляторы радиатора для аварийного охлаждения.
• Заменяет отдельные предохранители тремя предохранителями сети переменного тока для лучшей координации.
• Разработан для простой замены, что упрощает установку.
• Заменяет конструкцию с 24 диодами на конструкцию с 6 диодами.
• Включает обслуживаемые в полевых условиях диодные мосты.
• Включает датчики сопротивления теплоотвода, подключенные к реле сопротивления для контроля или сигнализации.

ProTec поможет вам повысить производительность ваших систем возбуждения Alterrex с помощью модернизированного выпрямителя с воздушным охлаждением, который превосходит альтернативные варианты замены OEM.

Air Bridge 2000™ компании ProTec (выпрямители с воздушным мостом) представляет собой замену устаревшего диодного моста с водяным охлаждением, обычно используемого в системах возбуждения Alterrex. ProTec Air Bridge 2000 использует процесс конвекционного охлаждения и не требует охлаждающей воды системы Alterrex. Кроме того, этот модернизированный мост монтируется на той же задней панели, что и исходный выпрямитель. ProTec Air Bridge 2000 ™ представляет собой замену по форме, посадке и функциям только части мостового выпрямителя системы возбуждения Alterrex. Air Bridge 2000 ™ устраняет потребность в охлаждающей воде и устраняет проблемы с техническим обслуживанием, надежностью и безопасностью, связанные с охлаждающей водой в мостовых выпрямителях. Разъединители для выпрямителей с водяным охлаждением — еще один элемент, которому не уделяется много внимания при обслуживании. Как правило, 5-полюсные разъединители также имеют проблемы и нуждаются в ремонте и/или замене. ProTec Air Bridge 2000 представляет собой трехфазный выпрямительный мост с шестью диодами и конвекционным охлаждением. В оригинальных конструкциях Alterrex использовалось до 24 диодов для достижения тех же номинальных характеристик. В то время как исходный мост имел рейтинг 1200–1600 ADC, ProTec Air Bridge 2000™ имеет конвекцию 2000 ADC при температуре окружающей среды 50°C. Вентиляторы радиатора также включены и управляются терморезисторами радиатора и термостатами в случаях, когда температура достаточно высока, чтобы привести к ухудшению жизненного цикла диода. Ценность модернизации ProTec Air Bridge 2000 ™ включает в себя экономичное решение проблемных систем с водяным охлаждением, более высокую пропускную способность по току, а наша уникальная вставная конструкция означает более короткую продолжительность простоя, что приводит к повышению доступности. Кроме того, все модернизации ProTec Air Bridge 2000 ™ также предлагают ценные преимущества для наших клиентов, включая расширенную функциональность, простоту использования и минимальные затраты на установку. Каждый диод в ProTec Air Bridge 2000™ установлен между двумя высокоэффективными радиаторами, разработанными специально для данного приложения. Зажим радиатора предварительно откалиброван и имеет индикатор усилия. Кроме того, предохранители сети переменного тока также включены в ProTec Air Bridge 2000 ™ и были специально выбраны для обеспечения стационарной защиты диодов от короткого замыкания и I2T. I2T был специально выбран для того, чтобы предохранители сбрасывались до того, как произойдет повреждение диода. Индикаторы перегоревших предохранителей мостового выпрямителя подключены к клемме для дистанционного контроля. Предусмотрен один шунт на 2000 А, 50 мВ. Выходы 50 мВ подключены к клеммам для удаленного контроля. Термостаты для управления вентиляторами радиатора и резистивные датчики температуры (RTD) подключаются к клеммам для удаленного мониторинга.
