РАЗБОРКА КАРБЮРАТОРА ВАЗ 2107

г. Москва, Авиамоторная 12

+7 495 125-20-00

Авто

Бренды

ВАЗ

Ремонт ВАЗ 2107

Ремонт двигателя ВАЗ 2107. Инжектор, карбюратор

РАЗБОРКА КАРБЮРАТОРА ВАЗ 2107

Автор: Третий Рим

Полное пошаговое руководство по ремонту карбюратора ВАЗ 2107. Разборка карбюратора


Средний

шагов 60

30 мин — 1 час


Комментарии:       Избранное: 0

Шаг 1

Вам потребуются: отвертки с крестообразным и плоским лезвиями, небольшой молоток, ключи «на 10», «на 13», «на 19», пассатижи. Кроме того, потребуется тонкий бородок или оправка диаметром 2,0–2,3 мм, длиной около 40 мм для выпрессовки оси поплавка из кронштейна крышки карбюратора.

Шаг 2

1. Сдвиньте вверх нижнее звено телескопической тяги, преодолевая усилие пружины, и отсоедините тягу от трехплечего рычага.

Шаг 3

2. Выверните пять винтов крепления крышки карбюратора…

Шаг 4

3. …и снимите ее, стараясь не повредить прокладку и поплавок. Если прокладка прилипла к корпусу карбюратора, отделите ее от корпуса лезвием ножа, немного приподняв крышку. Переверните крышку и высыпьте винты из ее каналов в руку.

4. Сняв крышку, сразу же переверните ее поплавком вверх и положите на стол в этом положении, чтобы не повредить поплавок и не изогнуть его регулировочный язычок.


Шаг 5

5. Отсоедините телескопическую тягу, повернув ее так, чтобы выступ на тяге совпал с пазом отверстия в рычаге.

Шаг 6

6. Отверните держатель топливного фильтра…

Шаг 7

7. …и выньте фильтр из топливоприемной полости.

Шаг 8

8. Снимите с крышки пусковое устройство. Для этого выверните два винта крепления его корпуса…

Шаг 9

9. …отсоедините пусковое устройство от крышки и, развернув его на 90°, отсоедините от тяги, выведя ее конец из прорези штока диафрагмы.

Шаг 10

10. Осторожно поддев отверткой, выньте из гнезда крышки уплотнительное кольцо корпуса пускового устройства.

Шаг 11

11. При необходимости разберите пусковое устройство, для чего выверните три винта крепления его крышки.

Шаг 12

12. Разъедините корпус и крышку пускового устройства.

Шаг 13

13. Выньте из корпуса диафрагму вместе с картонной прокладкой (показана стрелкой). Если диафрагма прилипла к корпусу, аккуратно отделите ее лезвием ножа.

Шаг 14

14. Выньте пружину из крышки.

Шаг 15

15. Выверните заглушку резьбового отверстия, в котором установлен регулировочный винт.

Шаг 16

16. Выверните из крышки регулировочный винт.

Шаг 17

17. Обоприте стойку оси поплавка на трубчатую подставку и легкими ударами молотка по бородку сдвиньте ось поплавка примерно на 5 мм.

Шаг 18

18. Выньте пассатижами ось, придерживая поплавок.

Шаг 19

19. Снимите поплавок вместе с запорной иглой топливного клапана.

Шаг 20

20. Разъедините запорную иглу и поплавок, сняв проволочную серьгу иглы с язычка кронштейна поплавка.

Шаг 21

21. Снимите прокладку с крышки карбюратора.

Шаг 22

22. Выверните седло топливного клапана и выньте из крышки алюминиевую уплотнительную шайбу седла.

Шаг 23

23. Для снятия оси воздушной заслонки выверните два винта крепления заслонки, опилив надфилем их раскерненные концы, и выньте из прорези оси заслонку, пометив ее положение для последующей правильной установки. После этого ось свободно вынимается из крышки.

Шаг 24

24. Отсоедините шток пневмопривода от штифта рычага на оси заслонки второй камеры, для чего выньте стопорную шайбу из проточки штифта…

Шаг 25

25. …выверните два винта крепления корпуса пневмопривода к корпусу карбюратора. ..

Шаг 26

26. …и снимите пневмопривод…

Шаг 27

27. …и его прокладку.

Камеру пневмопривода приходится разбирать, если при отрегулированном приводе карбюратора и исправном рычажном механизме дроссельная заслонка второй камеры не открывается во время работы двигателя под нагрузкой при полностью нажатой педали акселератора.

Шаг 28

28. Выверните три винта крепления крышки пневмопривода к корпусу.

Шаг 29

29. Разъедините корпус и крышку пневмопривода, выньте возвратную пружину диафрагмы и диафрагму со штоком.

Шаг 30

30. Осторожно поддев отверткой, выньте из проточки корпуса уплотнительное кольцо соединительного канала.

Шаг 31

31. Выверните держатель топливного жиклера системы холостого хода…

Шаг 32

32. …вместе с жиклером. При необходимости выньте жиклер из держателя.

Шаг 33

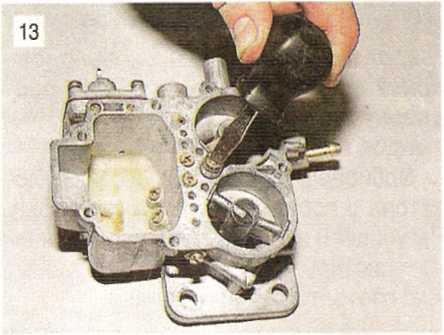

33. Выверните топливоподающий клапан-винт крепления распылителя ускорительного насоса.

Шаг 34

34. Снимите распылитель вместе с клапаном-винтом и верхней уплотнительной шайбой.

Шаг 35

35. Выньте из проточки корпуса нижнюю уплотнительную шайбу распылителя.

Шаг 36

36. Выверните главный воздушный жиклер первой камеры.

Шаг 37

37. Выньте эмульсионную трубку первой камеры, аккуратно зацепив ее крючком. Если эмульсионная трубка из-за большого количества скопившихся загрязнений сидит в колодце настолько плотно, что вынуть ее с помощью крючка не удается, вверните в ее центральный канал самонарезающий винт и выньте трубку, захватив головку винта клещами.

Крючок можно изготовить из проволоки подходящего диаметра или из канцелярской скрепки.

Шаг 38

38. Выверните из стенки поплавковой камеры главный топливный жиклер первой камеры.

Шаг 39

39. Выверните главный воздушный жиклер второй камеры…

Шаг 40

40. …и выньте эмульсионную трубку второй камеры. Обычно эмульсионная трубка второй камеры легко вынимается, так как время работы этой камеры в процессе эксплуатации значительно меньше и в ее эмульсионном колодце скапливается меньше отложений.

Шаг 41

41. Выверните главный топливный жиклер второй камеры.

Шаг 42

42. Аккуратно поддев отверткой, сдвиньте вверх малый диффузор первой камеры и, преодолевая усилие пружинных фиксаторов, выньте его из корпуса карбюратора.

43. Аналогично снимите малый диффузор второй камеры.


Шаг 43

44. Выверните держатель топливного жиклера переходной системы второй камеры и снимите его вместе с жиклером. При необходимости выньте жиклер из держателя.

Шаг 44

45. Выверните винт регулировки подачи ускорительного насоса.

Шаг 45

46. Выверните четыре винта крепления крышки ускорительного насоса…

Шаг 46

47. …и снимите ее вместе с рычагом привода и диафрагмой.

Без крайней необходимости не выпрессовывайте из крышки ось рычага привода и не снимайте рычаг.

Шаг 47

48. Снимите возвратную пружину диафрагмы ускорительного насоса.

Шаг 48

49. Выверните два винта, крепящие одновременно кронштейн микропереключателя и пневмоклапан ЭПХХ, снимите кронштейн вместе с микропереключателем…

Шаг 49

50. …и пневмоклапан.

Шаг 50

51. Выверните два винта крепления крышки пневмоклапана…

Шаг 51

52. …и снимите крышку.

Если диафрагма иглы клапана окажется поврежденной, замените клапан в сборе, так как извлечение иглы из корпуса довольно трудоемко.

Шаг 52

53. Выверните винт регулировки состава (качества) смеси системы холостого хода…

Шаг 53

54. …и снимите его вместе с резиновым уплотнительным кольцом.

Шаг 54

55. В большинстве случаев дальнейшая разборка карбюратора не требуется, так как и с присоединенным корпусом дроссельных заслонок его удается достаточно тщательно промыть. Детали рычажного механизма, дроссельные заслонки и их оси при необходимости можно демонтировать и на неразобранном карбюраторе. Необходимость в отсоединении корпуса дроссельных заслонок возникает в основном для замены поврежденной теплоизоляционной прокладки или самого корпуса в сборе.

Для отсоединения корпуса дроссельных заслонок от корпуса карбюратора…


Шаг 55

56. …отсоедините пружину 1 от рычага 2 на оси дроссельной заслонки первой камеры.

Шаг 56

57. Выверните два винта крепления корпуса дроссельных заслонок к корпусу карбюратора и, разъединив корпуса, отсоедините от рычага промежуточную тягу, поворачивая корпуса относительно друг друга так, чтобы выступ на нижнем конце тяги совпал с пазом в отверстии рычага.

58. При необходимости аккуратно снимите теплоизоляционную прокладку с переходных втулок топливовоздушных каналов корпуса карбюратора.


Шаг 57

Упорные винты регулировки начального положения дроссельных заслонок (законтрены красной краской) при эксплуатации никогда не повреждаются (если не было неквалифицированного вмешательства). Поэтому во избежание нарушения заводской регулировки выворачивать их из приливов корпуса не рекомендуется.

Шаг 58

59. Чтобы снять оси дроссельных заслонок, отогните усик стопорной шайбы 2, отверните гайки 1 и 3 крепления рычагов на осях…

Шаг 59

60. …и поочередно снимите с осей рычаги и пружины.

Шаг 60

61. Затем выверните винты крепления заслонок (показаны винты крепления заслонки первой камеры, винты второй камеры аналогичны), опилив надфилем их развальцованные концы, и выньте заслонки из прорезей осей, пометив их первоначальное положение. После этого оси можно свободно вынуть из корпуса.



Готово!

Разборка карбюратора 2105, 2107 Озон

Необходимость разобрать свой карбюратор возникает при его ремонте, капитальной прочистке, замене отдельных частей и пр. В этих случаях очень важно иметь перед собой наглядное пособие как правильно провести разборку и сборку карбюратора. В этой статье попробуем осветить этот процесс со всех сторон и как можно подробнее.

Разборка и сборка карбюраторов 2105, 2107 Озон процедура не такая уж сложная, требует минимум инструментов и навыков. Отдельно следует лишь заострить внимание на внимательности при проведении работ и чистоте рабочего места.

Необходимые для разборки карбюратора Озон инструменты

— Ключи накидные (7, 7, 8, 10, 11, 13, 19)

Для отворачивания гаек крепления карбюратора, болта крепления оболочки троса привода воздушной заслонки, пробки фильтра очистки топлива в крышке карбюратора, корпуса игольчатого клапана и пр.

— Отвертка крестовая (длинная, толщиной 3-4 мм)

Для отворачивания винтов крепления верхней части (крышки) карбюратора и винтов крепления крышек корпусов пускового устройства, ускорительного насоса и пр.

— Отвертка шлицевая (тонкая с шириной лезвия 2-3 мм)

Для выворачивания винта регулировки качества топливной смеси.

— Отвертка шлицевая с шириной лезвия 3-4 мм

Для разборки иных соединений.

— Тонкий бородок (или гвоздь)

Для выбивания оси поплавка.

— Легкий молоток, пассатижи, напильник

Порядок разборки карбюратора 2105, 2107 Озон

1.
Снимаем карбюратор с двигателя автомобиля.

Для этого снимаем корпус воздушного фильтра и отсоединяем все трубки, шланги, тяги, тросы, электрические соединения, ведущие к карбюратору. Отворачиваем четыре гайки крепления карбюратора к впускному коллектору, и слегка покачивая его из стороны в сторону, снимаем его со шпилек. Если не снимается, аккуратно поддеваем его шлицевой отверткой поочередно с разных сторон.

Подробнее процедура снятия карбюратора 2105, 2107 Озон с двигателя автомобиля описана на странице «Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Снимаем верхнюю часть (крышку карбюратора).

— Предварительно отсоединяем телескопическую тягу, выведя ее наконечник из паза в бобышке на трехплечевом рычаге. Для этого пальцами или шлицевой отверткой сжимаем телескопический корпус тяги.

Снятие телескопической тяги

— Потом отворачиваем винты крепления верхней части (крышки) к корпусу карбюратора.

Винты крепления верхней части (крышки) карбюратора 2105, 2107 Озон

Используем для этого длинную крестовую отвертку. Винтов всего пять. На изображении они под номерами от одного до пяти.

— Аккуратно приподнимаем крышку вверх и снимаем ее.



Снятие верхней части (крышки) карбюратора 2105, 2107 Озон

— Ставим поплавками вверх на горизонтальную поверхность. Выпавшие из своих гнезд винты крепления крышки стараемся не потерять.

Перевернутая крышка карбюратора Озон

Подробнее см. «Снимаем верхнюю часть — крышку карбюратора Озон 2105, 2107».

3. Разбираем верхнюю часть (крышку) карбюратора Озон.

— Тонким бородком — оправкой (или небольшим гвоздем) выбиваем ось поплавков.

Извлечение оси поплавка

— Вынимаем ее, снимаем поплавок вместе с запорной иглой игольчатого клапана. Она надета своей дужкой на язычок, на рычаге поплавка.

Элементы поплавкового механизма

hr>
—  Выворачиваем корпус игольчатого клапана. Для этого подойдет накидной ключ на 10. Под ним металлическое уплотнительное кольцо.

— Выворачиваем ключом на 19 пробку топливного сетчатого фильтра и вынимаем фильтр.

— Снимаем картонную прокладку крышки. Если она сильно прилипла, поддеваем осторожно ножом.

Снятие сетчатого топливного фильтра, картонной прокладки крышки, выворачивание корпуса игольчатого клапана

— Отсоединяем телескопическую тягу. Выводим ее изогнутый наконечник из паза в рычаге на оси воздушной заслонки.

Снятие телескопической тяги

— Разбираем корпус пускового устройства. Отворачиваем крестовой отверткой два винта крепления корпуса пускового устройства к карбюратору и снимаем его. При этом выводим шток пускового устройства из зацепления с тягой, идущей к рычагу на оси воздушной заслонки.

Винты крепления корпуса пускового устройства карбюратора 2105, 2107 Озон



Вынимаем резиновое уплотнительное колечко канала подведения разрежения в корпус пускового устройства. Отворачиваем крестовой отверткой три винта крепления крышки корпуса пускового устройства. Снимаем ее. Извлекаем диафрагму с прокладкой и со штоком, возвратную пружину диафрагмы. Выворачиваем, при помощи шлицевой отвертки, регулировочный винт из крышки корпуса пускового устройства.

Элементы пускового устройства карбюратора 2105, 2107 Озон

Подробнее об составных частях верхней части (крышки) карбюратора 2105, 2107 Озон на нашем сайте рассказывается в статье «Устройство верхней части (крышки) карбюратора 2105, 2107 Озон».

4. Разбираем корпус карбюратора 2105, 2107 Озон.

— Выворачиваем, при помощи шлицевой отвертки, топливные жиклеры главных дозирующих систем обоих камер карбюратора. Находятся они на дне поплавковой камеры.

— Той же отверткой выворачиваем воздушные жиклеры главных дозирующих систем обоих камер карбюратора и, перевернув карбюратор вверх ногами, вытрясаем из эмульсионных колодцев эмульсионные трубки.

Извлечение топливных, воздушных жиклеров, эмульсионных трубок ГДС карбюратора 2105, 2107 Озон

Тут может возникнуть проблема – прикипевшие и никогда за всю свою жизнь не извлекаемые трубки совсем не хотят выпадать. Вверните на чуть-чуть сверху в трубку саморез и попробуйте ее извлечь, дергая за него пассатижами. Также не забываем про ВД-шку и ЛЕГКИЕ обстукивания корпуса молотком.

— Шлицевой отверткой отворачиваем корпус распылителя ускорительного насоса. Он состоит из корпуса с носиком распылителя, клапана-винта и двух уплотнительных колечек.

— Вытягиваем малые диффузоры обоих камер карбюратора из их посадочных мест в корпусе.

Делать это удобнее всего плоскогубцами.

— Выворачиваем винт ускорительного насоса и вынимаем его из корпуса карбюратора. Для этой процедуры пригодится шлицевая отвертка с тонким лезвием.

— Выворачиваем электромагнитный клапан. Используем рожковый ключ на 13. На карбюраторах с заглушкой-держателем топливного жиклера выворачиваем ее шлицевой отверткой. Извлекаем топливный жиклер системы холостого хода. На некоторых видах заглушек иногда устанавливается резиновое уплотнительное кольцо. Снимаем и его.

Снятие распылителя, диффузоров, ЭМК, винта ускорительного насоса

— С обратной стороны карбюратора выворачиваем шлицевой отверткой держатель топливного жиклера переходной системы второй камеры карбюратора. Вытягиваем из него топливный жиклер.

Извлечение топливного жиклера переходной системы второй камеры карбюратора 2105, 2107 Озон

hr>
— Разбираем корпус ускорительного насоса. Крестовой отверткой выворачиваем четыре винта крепления его крышки.

Снятие крышки корпуса ускорительного насоса



— Снимаем ее и находящихся под ней диафрагму с толкателем и возвратную пружину. Если крышка плохо отсоединяется, поддеваем ее ножом.

Элементы ускорительного насоса карбюратора 2105, 2107 Озон

— Снимаем возвратную пружину.

Снятие возвратной пружины

— Отсоединяем и разбираем корпус пневмопривода дроссельной заслонки второй камеры карбюратора. Тонкой шлицевой отверткой поддеваем и снимаем стопорную шайбу наконечника штока пневмопривода на оси дроссельной заслонки. Отворачиваем два винта крепления корпуса пневмопривода к корпусу карбюратора. Снимаем его и картонную прокладку под ним. На крышке корпуса выворачиваем винт крепления оболочки троса привода воздушной заслонкой (ключ на 8). Крестовой отверткой выворачиваем три винта крепления крышки корпуса пневмопривода карбюратора, снимаем ее, находящуюся под ней диафрагму со штоком, возвратную пружину и резиновое уплотнительное колечко канала подведения разрежения. Ослабив контргайку выворачиваем шток из диафрагмы. Контргайка ослабляется двумя ключами на 7.

Элементы пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Крестовой отверткой отворачиваем винт крепления трехплечего рычага к корпусу карбюратора.

Снятие трехплечего рычага



— Снимаем рычаг вместе с кронштейном крепления возвратной пружины и тягой к рычагу на оси дроссельной заслонки первой камеры. Изогнутый конец тяги аккуратно выводим из паза на рычаге на оси дроссельной заслонки, а потом из паза на трехплечем рычаге, и отсоединяем ее. Под трехплечем рычагом находится его пружина, снимаем и ее.

Трехплечий рычаг и его элементы
5. Снимаем и разбираем блок дроссельных заслонок карбюратора 2105, 2107 Озон.

— Крестовой отверткой отворачиваем два винта крепления корпуса дроссельных заслонок к средней части карбюратора рассоединяем их.

Винты крепления блока дроссельных заслонок карбюратора 2105, 2107 Озон

— Между средней частью (корпусом) карбюратора и корпусом дроссельных заслонок (нижней частью) находится теплоизоляционная проставка и две картонных прокладки. Снимаем их всех.

Прокладки между корпусом карбюратора и блоком дроссельных заслонок

— На карбюраторах без системы ЭПХХ выворачиваем два винта крепления корпуса (держателя) винта «количества» топливной смеси к блоку (корпусу) дроссельных заслонок. Используем для этого крестовую отвертку.  Под держателем будет картонная прокладка.

Крепление корпуса винта «количества» топливной смеси

Потом шлицевой отверткой выворачиваем винт «количества» из держателя и вынимаем его. На винте «количества» имеется резиновое уплотнительное кольцо. Снимаем его.

Элементы корпуса винта «количества» топливной смеси карбюратора 2105, 2107 Озон

— На карбюраторах с системой ЭПХХ (экономайзера принудительного холостого хода) крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя (они же винты крепления корпуса экономайзера) и снимаем их вместе. Кронштейн с микропереключателем  отсоединяем. Под корпусом экономайзера находится картонная уплотнительная прокладка, снимаем ее.

— Крестовой отверткой отворачиваем два винта крепления крышки экономайзера и снимаем ее. Под крышкой будет диафрагма с прокладкой и иглой, вставленной в корпус экономайзера. Соединение здесь не разборное, поэтому можно лишь вывернуть винт из крышки корпуса экономайзера.

Элементы экономайзера карбюратора 2105, 2107 Озон

— Тонкой шлицевой отверткой выворачиваем винт «качества» топливной смеси и извлекаем его из посадочного гнезда в корпусе заслонок. На нем уплотнительное резиновое колечко, снимаем его.

Снятие винта «качества» топливной смеси

— Ключом на 11 отворачиваем гайку крапления рычагов, на оси дроссельной заслонки первой камеры, предварительно отогнув язычок стопорящей ее стопорной пластины. Снимаем по очереди стопорную пластину, рычаг привода дроссельной заслонки, из отверстия на нем вынимаем втулку, шайбу, рычаг блокировки открытия дроссельной заслонки второй камеры, еще одну втулку, пружинную шайбу, рычаг связи с приводом пускового устройства, еще одну шайбу, рычаг дроссельной заслонки, пружину и золотник системы вентиляции картера.

Элементы на оси дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

— Снимаем дроссельные заслонки обоих камер карбюратора. Для этого шлицевой отверткой выворачиваем винты их крепления и вытягиваем из пазов в осях плоскогубцами. Прежде чем вывернуть винты, необходимо сточить напильником их концы, а при установке обратно законтрить их.

Винты крепления дроссельных заслонок

— Вынимаем ось дроссельной заслонки первой камеры и снимаем с нее возвратную пружину.

Извлечение оси дроссельной заслонки первой камеры карбюратора

— Снимаем ось дроссельной заслонки второй камеры. Для этого ключом на 8 отворачиваем гайку крепления рычага оси. Снимаем находящийся под ней гравер, рычаг оси, промежуточный рычаг со своей пружиной и втулкой, дистанционную шайбу.

Ось дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон и находящиеся на ней элементы

Карбюратор 2105, 2107 Озон разобран. Собирать его обратно лучше по частям: нижняя часть, средняя часть, верхняя часть, после чего объединить все части и отрегулировать карбюратор.

Еще статьи на сайте по ремонту карбюраторов Озон

— Проверка и ремонт ускорительного насоса карбюратора 2105, 2107 Озон

— Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

— Очистка и прочистка карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

— Игольчатый клапан карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон, схема

— Проверка поплавка в поплавковой камере карбюратора Озон

Подписывайтесь на нас!

автоподсос, электроклапан.

, инструкции с фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Содержание

  • Когда необходим ремонт карбюратора ВАЗ 2107

  • Устройство карбюратора ВАЗ 2107

  • Ремонт карбюратора ВАЗ 2107

    • Рекомендации перед ремонтом

    • Демонтаж карбюратора

      • Видео: как быстро демонтировать карбюратор с машины

    • Порядок ремонта карбюратора ВАЗ 2107

      • Видео: самостоятельный ремонт карбюратора

  • Электропневмоклапан

    • Проверка и замена электропневмоклапана

      • Видео: проверка электропневмоклапана

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

  • автомобиль теряет динамику при разгоне;
  • при нажатии на педаль акселератора двигатель начинает работать с провалами;
  • наблюдаются рывки при движении на одной скорости;
  • машина без видимых причин начинается раскачиваться;
  • из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

  • износ прокладок из резины и паронита;
  • окончание срока службы клапана;
  • деформация фланца;
  • трещины на мембранах;
  • западание или износ иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

  • верхней крышки;
  • корпуса;
  • нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

  1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
  2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
  3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
  4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
  5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
  6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
  7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
  8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

  • поддерживает определённый уровень горючего;
  • облегчает запуск и прогрев двигателя в холодное время года;
  • обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

    Винт крепления рычага выворачивается крестообразной отвёрткой

  3. Снять кронштейн пружины.
  4. Снять пружину возврата и рычаг, можно вместе с тягой.

    Если не снять пружину в самом начале работ, то потом это сделать будет невозможно

  5. Вывернуть винты заслонок дросселя и снять их с корпуса.

    Для снятия дроссельной заслонки необходимо вывернуть два винта

  6. Вывернуть корпус топливного жиклёра.
  7. Вынуть топливный жиклёр из корпуса.
  8. Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
  9. Снять термозащитную прокладку.
  10. Вывернуть клапан насоса-ускорителя.

    Насос-ускоритель снимается вместе со всеми креплениями

  11. Снять клапан, на котором располагается распылитель.
  12. Промыть распылитель в ацетоне и продуть его сжатым воздухом.
  13. Отвернуть воздушные жиклёры.
  14. Извлечь эмульсионные трубки.
  15. Вывернуть из корпуса основные топливные жиклёры.
  16. Отвернуть в насосе-ускорителе винт регулировки.
  17. Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
  18. Снять диафрагму вместе с пружинкой и самой крышкой.

    Все металлические элементы карбюратора промываются и сушатся

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинство паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

  1. Убедиться, что мотор остыл.
  2. Открыть капот машины.
  3. Очистить поверхность электропневмоклапана от пыли и грязи.
  4. Снять с клапана все подводящие магистрали.
  5. Подсоединить шланг к штуцеру в центре клапана.
  6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
  7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

  1. Снять с клапана все подводящие шланги.
  2. Отсоединить провод питания.
  3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
  4. Вытащить электропневмоклапан.
  5. Очистить посадочное место от грязи и пыли.
  6. Установить новый клапан.
  7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

  • Автор: Екатерина Ларина

Соотношение

         Диаметры диффузора

21,0

23,024,0

26,0

Экономичный

14

95. 0102,0107,0

115,0

Экономично мощностной

13,5

98 5105,8111,0

119,3

Мощностной умеренный

13

102,3109,8115,2

123,8

Мощностной нормальный

12,5

106,4114,2119,8

128,8

Мощностной динамичный

12

110,8119,0124,8

134,2

Спорт

11,5

115,7124,2130,3

140,0

Заводские значения

14

95,0102,0107,0

115,0

Количество воздуха в диффузоре

1330,0

1428,01498,0

1610,0
