Как сделать ярче подсветку приборов: замена лампочек в приборной панели

alexxlabОпубликовано

Содержание

замена лампочек в приборной панели

Приборная панель позволяет водителю осуществлять контроль за основными рабочими параметрами автомобиля, считывать показания различных датчиков, индикаторов и приборов.

За последние несколько лет приборные панели сменили аналоговые приборы на цифровые, подсветка щитка приборов также изменилась для упрощения считывания информации и повышения общей информативности.

По этой причине многие водители меняют обычные лампочки подсветки приборной панели на более современные решения:

  • для улучшения внешнего вида салона;
  • в целях повышения качества считывания информации.

При этом замена лампочек в приборной панели может быть осуществлена практически на любом автомобиле самостоятельно. Подробнее читайте в нашей статье.

Содержание статьи

  • Когда менять подсветку панели приборов
  • Какие лампы в приборную панель лучше установить
  • Подсветка щитка приборов: как заменить
  • Рекомендации

Когда менять подсветку панели приборов

Современные авто сегодня оснащаются диодной подсветкой или имеют комбинированную схему (цифровые панели и диодная подсветка отдельных кнопок). Что касается более старых машин, в этом случае используются обычные лампочки и аналоговые приборы.

Как правило, перегорание штатных ламп приборной панели служит основанием для их замены. При этом замена может быть произведена как на аналогичные лампочки панели приборов, так и на более современные аналоги. Зачастую для замены используются диодные лампы или светодиоды (по аналогии с современными авто).

Установка современных диодных ламп подсветки позволяет:

  1. изменить внешний вид щитка приборов;
  2. поменять общий цвет подсветки панели приборов;
  3. получить качественное освещение  приборной панели.

В результате можно рассчитывать на общую модернизацию и повышенную безопасность при езде (улучшенная подсветка позволяет  быстро и точно считывать информацию  в темное и светлое время суток).

Также при условии  грамотной инсталляции водитель может рассчитывать на повышение уровня комфорта (возможность регулировки яркости подсветки,  подбор оптимального цвета и т. д.). Это позволяет снизить утомляемость и нагрузку на глаза, особенно в темное время суток.

Какие лампы в приборную панель лучше установить

Прежде всего, при выборе ламп в приборку оптимальным решением будет использование светодиодов. Такое решение наиболее эффективно, так как диоды светят ярко и равномерно, а также имеют большой срок службы.

  • Светодиоды отличаются небольшими размерами, при этом светят ярко. Благодаря такой особенности их можно устанавливать практически в любом месте (в области щитка, использовать для подвески кнопок, регуляторов и других элементов).
  • Диоды не сложно перепаять, при этом даже небольшое их количество позволяет получить равномерную и эффективную подсветку.

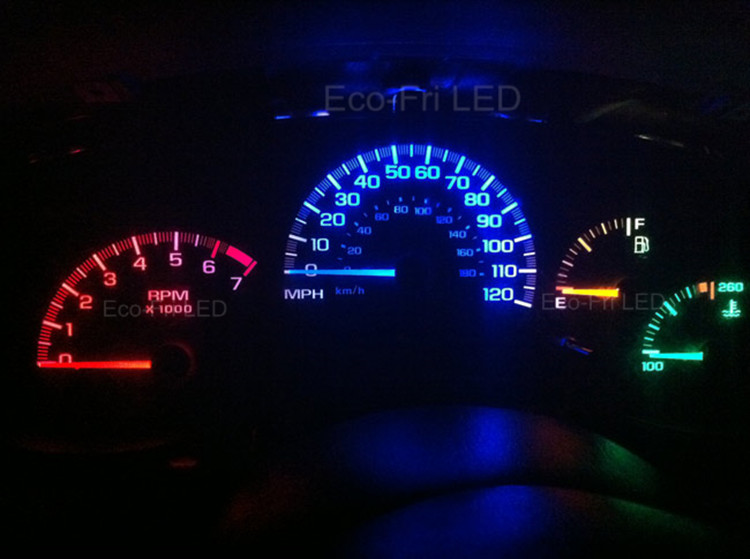

    При помощи диодов можно реализовать как однотонную, так и комбинированную подсветку панели приборов. Для этого используют красные, зеленые, синие или белые светодиоды для приборной панели, а также используют их в различных комбинациях.

  • Диодные лампы имеют низкое энергопотребление, что означает меньший разряд АКБ при включении подсветки, легкость запуска двигателя при включенной подсветке и т. д.

Диодная подсветка панели приборов может быть выполнена следующим образом:

  1. При помощи отдельных светодиодных элементов. Данный метод позволяет организовать качественное освещение, при необходимости можно сделать тюнинг (ставятся диоды разного цвета).
  2. С использованием диодной ленты. В этом случае можно поменять общее цветовое решение можно проще и быстрее (лента имеет самоклеющуюся основу), однако в плане оригинальности лента проигрывает отдельным диодам. Также минусом является частая необходимость замены всей ленты при условии перегорания диодов в цепи.

Подсветка щитка приборов: как заменить

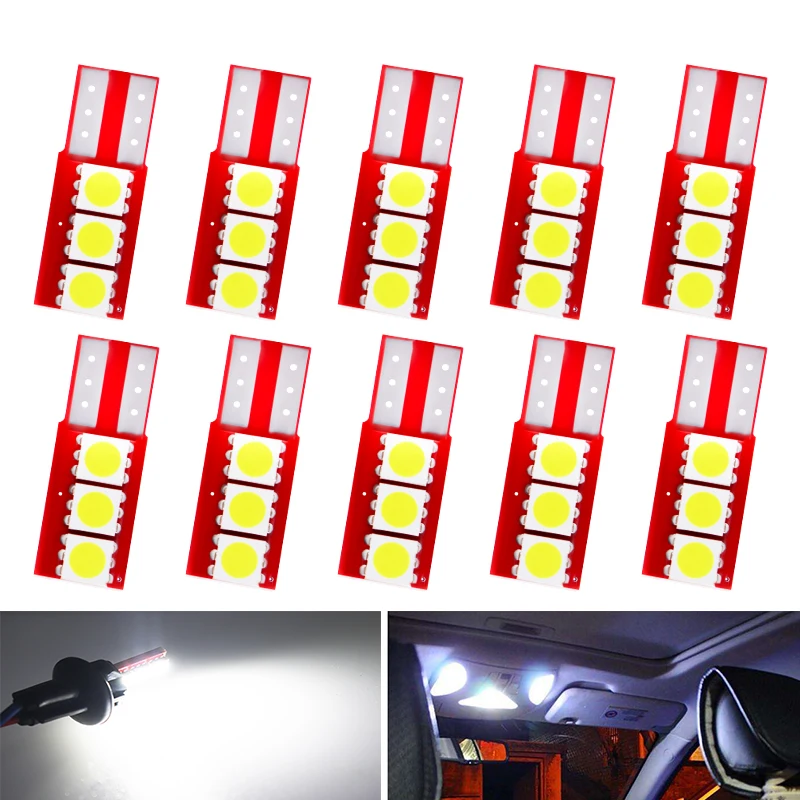

Чтобы установить диодные лампочки в приборную панель, необходимо приобрести диоды или светодиодную ленту.  При этом важно обращать внимание на цвет, яркость и другие показатели.

Рекомендуется покупать светодиоды из одной партии, так как яркость свечения и цветовой оттенок даже двух аналогичных ламп может несколько отличаться. Естественно, после установки это может бросаться в глаза.

Следующим шагом будет установка новых ламп в панель приборов. Чтобы заменить лампочки панели приборов, необходимо:

Рекомендации

  1. Как правило, при замене ламп подсветки приборов многие владельцы хотят получить высокую четкость и яркость. Обратите внимание, если лампочки на приборной панели слишком яркие, такой яркости свечения бывает достаточно солнечным днем. Однако ночью панель может светиться слишком ярко, на приборы смотреть не комфортно. Результат — высокая утомляемость глаз и сложности со считыванием информации в темное время суток.
  2. Чтобы получить максимум комфорта, параллельно диодным лампам  лучше сразу установить дополнительный регулятор яркости. Это даст возможность регулировки яркости подсветки панели приборов. Чтобы изменять яркость, необходимо подключить подсветку через переменный реостат. Данное решение позволит подстраивать интенсивность свечения с учетом различных условий. Обычно такие регуляторы есть в продаже там же, где реализуются и сами диодные лампочки подсветки.
     При этом важно  заранее определить, где данные регулятор будет установлен.

    Еще добавим, что при необходимости заменить подсветку других элементов (например, на центральной консоли, в области управления климатом и т.д.), процедура замены ламп практически ничем не отличается. Главное, разобрать панели и получить доступ к старым ламам для их демонтажа и замены.

  3. Цена диодных лампочек сегодня достаточно низкая, выбор достаточно большой. То же самое можно сказать и про диодную ленту. При этом сильно экономить не следует, останавливать выбор лучше на средних или более дорогих вариантах известных производителей.  Как правило, срок службы  и эффективность работы качественных изделий намного выше дешевых аналогов.

Подсветка приборной панели Лада Веста

Лада Веста

На автомобилях семейства Лада Веста используется подсветка двухрежимного типа панели приборов. Что это значит? Приборная панель транспортного средства имеет два режима подсветки — дневной и ночной. Водитель переключает эти режимы постоянно, даже не догадываясь об этом, дневной режим подсветки работает при выключенных габаритах, а ночной режим — при включенных.

Принципиальной разницы между режимами подсветки нет, однако, сам факт их существования дает возможность отрегулировать яркость подсветки в зависимости от времени суток. При езде в дневное время, обычно яркость устанавливается на максимальное или близкое к ним значение, так как под лучами солнца показатели приборной панели становятся плохо различимыми. Такой режим совершенно не подойдет для вечерней или ночной поездки, большая яркость приборной панели будет «бить» по глазам водителя и отвлекать от дороги, поэтому в ночном режиме яркость показателей уменьшена.

На автомобилях Лада Веста яркость подсветки разделена на три параметра: подсветка ЖКИ (показаний бортового компьютера), подсветка шкалы и подсветка стрелок. Для каждого параметра яркость выставляется отдельно, благодаря чему можно провести гибкую настройку.

Лада Веста, самостоятельная регулировка яркости, через ELM, подсветки приборной панели

В случае если яркость приборной панели Лада Веста кажется слишком большой или наоборот маленькой, ее можно отрегулировать самостоятельно. Для самостоятельной регулировки потребуются:

  • ELM OBD-2 сканер с версией bluetooth 1.5
  • Смартфон с системой Андроид
  • Программа EcuTweaker (скачать)

Обратите внимание на версию bluetooth, она важна для работы программного обеспечения.

APK файл из архива копируем в любое место на вашем телефоне, архив ecu.zip, не распаковывая, копируем в корень внутренней или внешней памяти телефона. На телефоне запускаем APK файл (предоставляем права на установку если это необходимо) — произойдет установка программного обеспечения. Запускаем установленную программу Ecu Tweaker (после запуска она обнаружит архив, который мы поместили в корень памяти и установит его) и подключаемся к нашему ELM сканеру.

Нажимаем кнопку «Meter Cluster»:

Теперь кнопку: «PP_VESTA»

Выбираем «Настройки 2»:

Попадаем на экран настроек яркости:

На скрине поля пустые, так как приложение не подключено к лада веста, у вас они будут заполнены значениями.

В этом окне регулируем яркость подсветки так, как вам будет удобно. В правые столбцы вписываем значения (указываются в процентах) напротив нужного параметра (ЖКИ, шкалы или стрелки). После чего нажимаем кнопку записи, в зависимости от редактируемого параметра, кнопки записи будут отличаться; Daybacklight_CF — при регулировки яркости в дневном режиме и Nightbacklight_CF в ночном режиме.

В этом же окне можно полностью отключить (или включить если она у вас выключена) подсветку приборной панели при дневном режиме Напоминаем, что данная инструкция актуальна для обновленных приборных панелей (с оранжевой шкалой), на предыдущих версиях не проверялась.

Похожие записи

Лада Веста

Схема предохранителей и реле на автомобиле Лада Веста

Предохранители в автомобиле наверное один из самых дешевых расходников, однако выполняют они очень важную задачу — защищают электронику автомобиля от избыточной силы тока. Которая в некоторых случаях способна сжечь тот или иной узел автомобиля. Принцип работы предохранителей достаточно прост, каждый из них имеет определенное значение, превысив которое, предохранитель сгорает, тем самым размыкая электрическую цепь и не пропуская избыточную силу тока к дорогостоящим элементам автомобиля. Если в Вашей Ладе Весте вышла из строя какая-нибудь электроника, то первым вашим…

Читать далее Схема предохранителей и реле на автомобиле Лада ВестаПродолжить

Лада Веста

Лада Веста вариатор

В 2019 году для автомобилей Лада Веста доступны две трансмиссии: механическая и роботизированная. Механическая коробка передач отживает свой век и большинство водителей стремятся пересесть на более комфортные модели, в которых не придется постоянно дергать ручку переключения передач. Установят ли вариатор, как один из вариантов трансмиссии? С роботизированной коробкой у Лада Веста тоже все не совсем гладко, многие владельцы отмечают замедленное переключение передач, повышенный износ узлов сцепления и дерганье автомобиля в определенных ситуациях. В защиту АвтоВАЗа…

Читать далее Лада Веста вариаторПродолжить

Лада Веста

Сканируемые коды ошибок на автомобилях семейства Лада Веста

«Горящий чек», наверное, самая распространенная причина обращения автолюбителей в сервисный центр. Однако, стоит понимать, что загоревшийся чек сам по себе не является ошибкой, это лишь сигнализатор наличия ошибки в одном из важных узлов автомобиля. Чтобы понять по какой именно причине загорелся тревожный сигнал придется использовать специальное оборудование, считать ошибки в домашних условиях с автомобилей семейства лада веста можно с помощью EML327 сканера, если такового не имеется, стоит отправиться на диагностику к официальному дилеру, который назовет…

Читать далее Сканируемые коды ошибок на автомобилях семейства Лада ВестаПродолжить

Лада Веста

Лада Веста фото

Содержание статьи: 1.Фотографии автомобиля Лада Веста 2.Лайм 3.Блюз 4.Криптон 5.Ледниковый 6.Платина 7.Плутон 8.Сердолик 9.Фантом 10.Черная жемчужина Фотографии автомобиля Лада Веста   Фотографии автомобиля Лада Веста цвет Лайм   Фотографии автомобиля Лада Веста цвет Блюз   Фотографии автомобиля Лада Веста цвет Криптон   Фотографии автомобиля Лада Веста цвет Ледниковый   Фотографии автомобиля Лада Веста цвет Платина   Фотографии автомобиля Лада Веста цвет Плутон   Фотографии автомобиля Лада Веста цвет Сердолик   Фотографии автомобиля Лада Веста цвет…

Читать далее Лада Веста фотоПродолжить

Лада Веста

Замена передних тормозных колодок на Лада Веста

Тормозные колодки автомобиля, достаточно важная его часть, которая, также как и многие остальные узлы автомобиля, подвержена износу. Износ тормозных колодок, также как и частота их замены, напрямую зависят от стиля езды определенного водителя. Приблизительный пробег, при котором стоит проводить замену передних колодок ~20 тысяч километров. Однако опять же, все зависит от стиля вождения и если вы извлечете колодки из посадочных мест и обнаружите, что запас рабочего хода еще имеет место быть, колодки можно будет вернуть…

Читать далее Замена передних тормозных колодок на Лада ВестаПродолжить

Лада Веста

Подушки безопасности в автомобилях Лада Веста

Во всех автомобилях семейства Лада Веста, за осуществление пассивной безопасности отвечают не только ремни безопасности, но также и подушки безопасности. Примечателен тот факт, что даже в самых простых, базовых комплектациях установлены подушки безопасности переднего пассажира и водителя. Кроме перечисленных подушек, в некоторых комплектациях автомобиля (Люкс и Эксклюзив) предусмотрены еще две подушки безопасности, которые устанавливаются непосредственно в спинки передних сидений и защищают голову водителя и переднего пассажира от удара об боковую стойку автомобиля в случае сильного фронтального…

Читать далее Подушки безопасности в автомобилях Лада ВестаПродолжить

Подсветка панели приборов ВАЗ 2110 своими руками

Причин, по которым владелец может захотеть сменить на своем ВАЗ 2110 подсветку панели приборов, может быть немало. В первую очередь, из желания приблизить «интерьер» своей любимой машины отечественного автопрома к лучшим образцам импортных автомобилей.

Конечно же, не секрет: если даже вначале панель приборов на ВАЗ (хоть старого образца, хоть Евро, хоть Приоры) выглядит, скажем – так себе, то со временем еще и подсветка светит все слабее.

Панель приборов ВАЗ 2110 со светодиодной подсветкой

Поэтому, если ну очень хочется, то совсем не относится к сложным операциям замена подсветки, а возможно — всей приборной панели своими руками. А как это сделать, попробуем подробно объяснить.

Устройство

Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.

Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.

Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.

Разобраться с распиновкой панели приборов у ВАЗ 2110 поможет данный материл: http://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov. html

Панель приборов ВАЗ 2110 в разобранном виде

Снятие и разборка

Снятие приборной платы своими руками проводится по такому алгоритму:

  • Первым делом снимаем кожух;
  • Крестовой отверткой откручиваем крепящие болты;
  • Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
  • Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.

Статья, посвящённая демонтажу торпеды, находится у здесь: http://vazweb.ru/desyatka/salon/kak-snyat-torpedu.html

Простой и быстрый апгрейд

В принципе, своими руками можно как полностью заменить панель приборов ВАЗ 2110, так и провести тюнинг имеющейся.

Один из довольно популярных вариантов – замена лампочек на светодиоды. Причем в этом нет никакой сложности – нужно вынуть лампочки, а на их место вставить светодиоды.

Однако есть одна небольшая хитрость: они качественно работают только в том случае, если соблюдается полярность! Если при подключении светодиод загорается не сразу, его нужно вынуть, повернуть на 180 градусов, затем снова вставить в гнездо.

Уже такая простая замена повысит яркость приборной доски, однако этого маловато, вряд ли на этом стоит завершать тюнинг своими руками.

Провести ремонт заслонки печки у ВАЗ 2110 можно самостоятельно. Подробности: http://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

Панель Приоры

Некоторым больше нравится приборная доска Приоры. Нужно знать, что поменять ее своими руками с «наскока» не выйдет – есть отличия: в проводке, креплении ЭБУ.

Следует также учитывать, что у Приоры та же «склонность» к ненужным скрипам, что и у «родной», поэтому стоит еще подумать о шумоизоляции, чтобы «посадить» панель от Приоры без лишних зазоров, щелей. Еще один недостаток Приоры – маленький бардачок. К тому же, нужно обязательно приобрести крепление в районе ЭБУ, именно от Приоры.

Панель от Приоры в ВАЗ 2110

А, может, вам вообще приглянулась электронная панель, установка которой также возможна. Все же, прежде чем решиться, не забудьте подсчитать, во сколько вам выльется такая замена.

Вполне возможно, что тюнинг уже имеющейся у вас подсветки, проведенный с фантазией и выдумкой, обойдется вам значительно дешевле. В этом случае тюнинг своими руками станет предметом вашей гордости, и не только украсит салон вашего ВАЗ 2110, но и улучшит подсветку, сделает ее более яркой и удобной.

  • Автор: ratico19
