🚘 Как снять генератор на ВАЗ 2114 своими руками: советы и рекомендации

Многим автовладельцам знакома неприятная ситуация, когда при повороте ключа зажигания стартер отказывается вращаться. Этому может способствовать ряд причин: неисправность самого стартера, повреждения электропроводки или разряженный аккумулятор. Аккумулятор может быть недозаряжен по причине выхода из строя генератора, о чём мы сегодня и поговорим.

Если генератор по какой-либо причине перестал заряжать аккумулятор – имеет смысл убедиться в целостности ремня и его нормальной натяжке. Если с этим всё в порядке – то пришла пора разбирать и ремонтировать «гену». Внутри генератора находится несколько узлов, каждый из которых стоит проверить и при необходимости заменить. Если проблема в обмотке, то, вероятно, ремонт вам встанет дороже нового генератора и целесообразнее будет заменить узел целиком.

Демонтаж генератора ВАЗ 2114

Прежде чем снять установленный на машине генератор – имеет смысл убедиться в отсутствии заряда – для этого замерьте напряжение на силовом проводе при помощи мультиметра.

Для того чтобы снять генератор на авто Лада 2114, вам понадобится стандартный инструмент в виде ключей на 10, 13 и 15 мм. Выполните следующие действия:

  • Демонтируйте крепление механизма натяжки ремня
  • Ослабьте поворотный болт нижней оси
  • Поверните генератор в удобное положение и снимите приводной ремень
  • Выкрутите болты (3 шт) крепления генератора ключом на 15
  • Демонтируйте генератор

Перед работой обязательно снимите клемму с аккумуляторной батареи – это поможет избежать короткого замыкания, последствием которого может стать выход из строя рабочих элементов электрической цепи. Для более наглядного понимания процесса рекомендуем изучить видео и фото по данной тематике в интернете.

Спасибо за подписку!

Ремонт генератора ВАЗ 2114

Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее.   Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора. Как правильно это сделать? — при помощи мультиметра. После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).

При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.

Как заменить генератор ВАЗ 2113, 2114, 2115

Генератор — важный элемент в устройстве любого автомобиля. Узел преобразует механическую энергию в электрический ток, обеспечивая ресурсом все системы машины. Поломка генератора — серьезная проблема, с которой долго ездить не получится, аккумулятор практически сразу разрядится. С неприятностью можно справиться, если знать, как проходит замена генератора ВАЗ-2114 и других машин «АвтоВАЗа».

Как устроен генератор на ВАЗ

Основные детали:

  1. Щеткодержатель с регулятором напряжения.
  2. Статор.
  3. Ротор.
  4. Вентилятор со шкивом.
  5. Дистанционное кольцо.
  6. Втулки.
  7. Подшипники.

Как устроен генератор на ВАЗ

При помощи статора и генерирующей части вырабатывается 3-фазный переменный ток, который 6 больших диодов меняют на постоянный, происходит зарядка аккумулятора.

Генератор работает за счет вращения коленчатого вала. Устройство располагается под капотом, на автомобилях ВАЗ — в передней части. Поэтому снять генератор ВАЗ-2114 и других моделей не сложно.

Виды механических поломок

Поломка в технической части генератора — износ подшипников, искривление шкива (если погнуло не сильно, устройство будет работать со свистом ремня), выход из строя креплений.

Внимание! Механические поломки появляются после ДТП, в процессе эксплуатации возникают редко.

Признаки повреждений:

  1. Неестественные шумы при рабочем генераторе.
  2. Падение вольтажа.
  3. Автомобиль едет быстрее, потом резко замедляется при нажатии на педаль газа с одинаковым усилием.

Устранение несложной поломки — ремонт. При выходе из строя нескольких деталей на генераторе ВАЗ-2113, 2114, 2115 или другой модели «Лада» нужна замена.

Виды электрических неисправностей

Проблема с генератором — перестает вырабатывать ток. На приборной панели загорается индикатор. К поломке приводят электрические неисправности:

  1. Перегорел предохранитель или контакты. Осуществить замену — минутное дело. С контактами дела обстоят иначе.
  2. Износились щетки. Поменять можно самостоятельно, покупать новое устройство не нужно.
  3. Вышло из строя реле регулятора. Отремонтировать можно самостоятельно или обратиться к мастерам.
  4. Поломка диодного моста. Ремонту не подлежит, только замена. Для этого нужно разбирать генератор, без опыта лучше не производить подобные работы, следует отдать мастерам.

Поломка диодного моста.

  1. Обрыв в цепи статора или ротора, возникший из-за замыкания. Ремонтировать дороже, чем приобрести новый электроузел.

Признаки, помогающие обнаружить электрическую неисправность:

  1. Индикатор аккумулятора на приборной панели не гаснет после запуска силового агрегата или моргает.
  2. Запах горелых проводов из-под капота (серьезная проблема, которая может быть не связана с электрогенератором).
  3. Появление искр в корпусе.
  4. Падение вольтажа.
  5. Постоянный перезаряд АКБ.
  6. Фары отрегулированы, светят тускло, при включении других источников электропотребления почти не горят.

Схема подключения генератора

Как снять генератор на ВАЗ

На переднеприводных автомобилях «Лада» с мотором инжектор (за исключением «Весты» и «Ларгуса») расположение устройства одинаковое. Крепления идентичны.

Снятие генератора на примере ВАЗ-2115 с мотором 8 клапанов

Необходимые инструменты:

  1. Ключи на 8, 10, 13, 17, 19.
  2. Съемник для удобства.
  3. Разводной ключ.
  4. Головка на 27 удлиненная.

Этапы выполнения работ:

  1. Демонтировать клемму (−) с АКБ (нужно проделывать перед началом любых работ).

Отключение клеммы от аккумулятора

  1. Выкрутить болт крепления, которое находится снизу.
  2. Отодвинуть защитный кожух клеммы (сбоку), открутить фиксирующий элемент.
  3. Снять болт крепления сверху.
  4. Откинуть ремень со шкива.
  5. Демонтировать устройство.

На автомобиле с мотором 8 клапанов можно обойтись без ямы. Узел достается сверху. Если двигатель 16 клапанов, снять будет сложнее.

На классических моделях (2101, 2105, 2106, 2107 и других) генератор расположен под капотом, демонтаж отличается от переднеприводных автомобилей. Двигатель у «классики» имеет иное расположение, поэтому возникают особенности.

Снятие генератора на ВАЗ-2107

Инструмент нужен такой же. Процесс следующий:

  1. Для удобства загнать автомобиль на эстакаду.
  2. Открутить клемму (−) с АКБ.
  3. Демонтировать аккумулятор (понадобится ключ на 10).
  4. Верхний болт открутить ключом на 13 или 17 (на разных моделях отличается).
  5. С нижней части снять защиту.
  6. Демонтировать ремень.
  7. Убрать провода с устройства.
  8. Отогнуть защитный кожух клеммы (+), головкой на 10 отвернуть.
  9. Ключом (19) выкрутить гайку, фиксирующую статор и крепление блока.
  10. Демонтировать гайку, достать устройство снизу.

После снятия можно начинать ремонт генератора. При выходе из строя ключевых элементов устройства экономически выгоднее приобрести новый.

Порядок замены генератора

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

  1. Загнать автомобиль на эстакаду.
  2. Снять защиту двигателя.
  3. Убрать клемму (−) с аккумулятора.
  4. Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
  5. Убрать провода (закреплены колодкой).
  6. Снять верхний элемент крепления.

Верхний болт крепления

  1. Скинуть ремень.
  2. Открутить нижний болт.

Нижний болт

  1. Демонтировать устройство.
  2. Установить новый узел, чтобы совпадал по креплениям.
  3. Закрепить нижним и верхним болтами.
  4. Установить ремень (желательно новый).
  5. Накинуть клемму, закрепить, вернуть защитный кожух.

Закрепление клем на генераторе

  1. Подсоединить колодку проводов.
  2. Отрегулировать натяжение.

Внимание! Если перетянуть при регулировке ремня, быстро выйдут из строя подшипники. При слабом натяжении не будет должного сцепления, аккумулятор не сможет заряжаться.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Заключение

Поменять генератор на автомобилях ВАЗ — не сложно. Но необходимо соблюдать правильный порядок действий, который был рассмотрен в статье.

ремонт, замена, как снять и проверить

На автомобили устанавливают генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

Ротор генератора 94.3701 приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя (на части двигателей ВАЗ-2111 – от демпфера).

Оглавление

Замена
Как снять
Как проверить
Почему выдает низкое напряжение

Замена

Для того чтобы снять генератор на ВАЗ 2114 — 15, нам понадобиться:

ключ на 10
ключ на 13
ключ на 15
ключ 17 х 19
монтировка

Если всё готово, то делаем шаг номер раз — снимаем отрицательную клемму с аккумулятора.

Шаг №2 — вначале откручиваем защиту и пыльник под автомобилем, с правой стороны (под генератором), можно и без этого, но так будет удобнее откручивать нижние болты крепления генератора.

Достаточно открутить несколько болтов и опустить защиту с пыльником вниз.

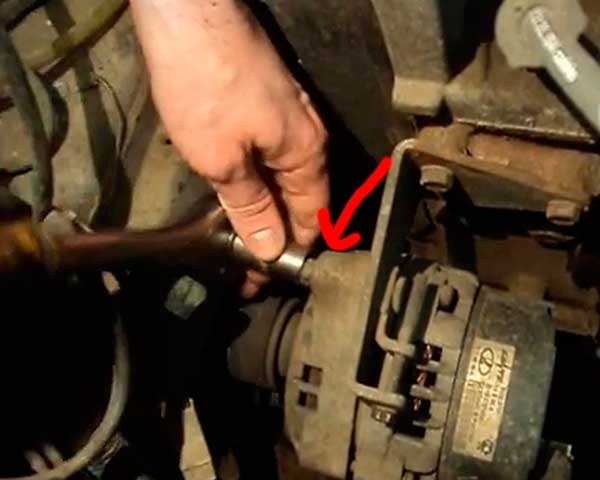

Шаг №3 — ослабляем натяжение ремня генератора, для этого откручиваем болт 1 и ослабляем болт 2.

Шаг №4 — прижимаем генератор к двигателю и снимаем ремень генератора

Шаг №5 — поскольку мы будем снимать генератор полностью, то и полностью откручиваем планку натяжителя ремня 3 от блока двигателя.

Шаг №6 — снимаем штекер (маму) и откручиваем клемму 4 с генератора.

Шаг №7 — поскльку внизу генератор крепиться на оси, её там держит гайка, эту ось (по сути длинный болт) обычно трудно вытащить, то легче будет откручивать не ось, а полностью крепление генератора к двигателю, там стоят болты на 15.

Шаг №8 — вытаскиваем генератор и откручиваем ось (длинный болт на котором сидит сам генератор), после этого потихонечку выбиваем ось клином (другим ненужным болтом).

Всё, генератор свободен, теперь можно сделать его замену на новый.

Сборка происходит в обратной последовательности.

Натянуть ремень генератора можно монтировкой, вставив её между генератором и двигателем. Далее регулировать натяг при помощи болта 2.

При этом натяжение ремня не должно быть слабым или слишком сильным.

Слабый натяг будет давать ремню прокручиваться, а сильный может вывести из строя подшипник генератора.

Обычно натяг измеряют прогибанием ремня, он не должен быть более 1-1,5 см.

Как снять

Вам потребуются: ключи «на 8», «на 10», «на 13», торцовая головка «на 17», вороток.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите защиту двигателя.

3. Снимите ремень привода генератора (см. «Замена и регулировка натяжения ремня привода генератора»).

4. Отсоедините колодку с проводом от вывода «D» генератора.

5. Снимите защитный резиновый чехол, отверните гайку и отсоедините провода от контактного болта (вывод «В+»).

6. Выверните натяжной болт.

7. Отверните окончательно гайку верхнего крепления генератора.

8. Выньте натяжную планку.

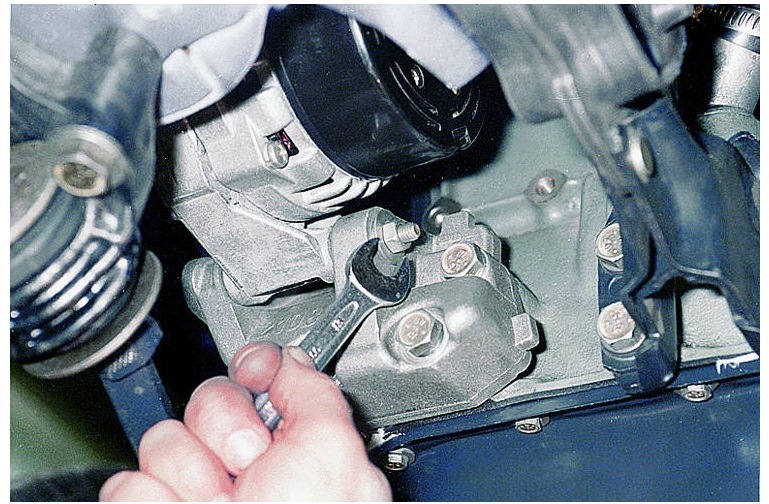

9. Отверните окончательно гайку нижнего крепления генератора.

10. Снимите дистанционную втулку.

11. Придерживая генератор, выньте болт его крепления и снимите генератор вниз

Как проверить

Для проверки генератора нам понадобится помощник и обычный тестер.

Первым делом включаем ключ зажигания и смотрим чтобы все лампочки на приборной панели горели (генератор(аккумулятор), масло, тормоза, ручник, чек эйндж и т.д.). Далее запускаем двигатель и смотрим на приборную панель: Горящая или тускло мигающая лампочка «аккумулятора» свидетельствует о неисправности цепи генератора. Перечень возможных неисправностей.

Прогреваем двигатель до рабочей температуры (90 градусов) и включаем все потребители энергии вашего авто. Это – дальний свет, противотуманки, печка на полную мощность, обогрев заднего стекла) .

Подключаем тестер в режиме вольтметра к аккумулятору и просим напарника погазовать и держать обороты двигателя в районе 3200-3500 оборотов в минуту. Исправный генератор при полной нагрузке должен показывать не менее напряжение не менее 13в.

Вывод:Если напряжение меньше 13в, Возможно слабо натянут ремень генератора (Как натянуть ремень?), неисправна цепь генераотора (окислились массы и т.д.) неисправен регулятор напряжения, износились щётки (Как заменить щётки?), либо неисправен сам генератор.

4. Выключаем все наши потребители энергии и заново замераем показания тестером на аккумуляторе (Всё это проделываем на 3200-3500 оборотах двигателя). Показания вольтметра не должны превышать в данном случае 14,7в.

Почему выдает низкое напряжение

На вашем генераторе нет возбуждения обмотки, напяжение падает с разряжением АКБ.

Проще говоря нет зарядки !

Если нет желания тыкать оными туда-сюда, то тут надо всё осмотреть, желательно мастеру по электрооборудованию системы подзарядки АКБ

Проверить как саму цепь возбуждения, так и АКБ отдельно, по укороченной схеме, не снимая оного с машины.

Причины- с простого :

Реле зарядки

Обрыв цепи возбуждения обмотки.

неисправность в диодном мосту.

обрыв контакта или цепи в одной из обмоток возбуждения.

Неверная полярность подключения к АКБ !

Как снять генератор на ВАЗ-2114? 8 последовательных этапов + видео

Содержание статьи

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу. Деталь достаточно крупная и её легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также сохраняет работоспособность аккумулятора в течение длительного времени. Неисправность прибора часто проявляется морганием лампочки на панели приборов и необходимостью частой подзарядки аккумулятора. Знать, как снять генератор на ВАЗ-2114 нужно для того, чтобы процесс замены детали был наиболее быстрым и простым.

Особенности работы генератора

Генератор начинает свою работу сразу после запуска двигателя. В норме прибор выдаёт ток в пределах 13,2 — 14,5 В. Такой силы тока хватает для работы всей электроники в автомобиле. Если же в машине установлена мощная акустическая система, то возможно, что будет задействован также ресурс аккумулятора. Регулятор напряжения, который вмонтирован в генератор, выпрямляет ток до нужного уровня и делает работу системы стабильной.

Если генератор на ВАЗ-2114 вышел из строя, то напряжение опускается ниже заявленных параметров, и автомобиль начинает использовать аккумулятор. Так как деталь достаточно дорогостоящая, а чаще всего причиной поломки генератора становятся неисправные щётки, то чаще всего автолюбители прибегают к их замене.

Что понадобится для снятия прибора

Так как генератор крепится на болты со всех сторон, то желательно все работы проводить в гараже с ямой. Если же нет ямы, то для удобства можно использовать домкрат. Генератор ВАЗ-2114 необходимо отсоединить от всех проводов. Для снятия самой детали понадобятся:

  • монтировка;
  • ключи на 10, 13, 15, 17, 19;
  • вороток с накидными головками;
  • ветошь.

Труднодоступные гайки легче откручивать воротком, но если его нет, то можно обойтись гаечными ключами. Ветошь понадобится для вытирания деталей. Нередко на ремне скапливается влага, и если не планируется его замена, то лучше сразу протереть деталь ветошью.

Как правильно демонтировать генератор

Снятие устройства состоит всего из восьми этапов. Если придерживаться инструкции, то деталь можно снять всего за 10 — 15 минут.

  1. Необходимо отсоединить минусовую клемму от аккумулятора.
  2. Для удобства лучше снять защиту картера.
  3. Далее необходимо ослабить натяжение ремня. Для этого ослабляются два болта, которые находятся сбоку детали.
  4. После того, как ремень был послаблен, генератор необходимо слегка подвинуть к мотору, а резиновую деталь снять.
  5. В связи с тем, что генератор снимается полностью, планку натяжения ремня можно демонтировать.
  6. На следующем этапе необходимо снять все клеммы и трубки от кондиционера.
  7. После того, как генератор отсоединён от всех патрубков, нужно открутить все болты, которыми он крепится.
  8. Так как внизу деталь крепится на длинный болт, который сложно открутить, то можно снять генератор вместе с метизом, а потом его выкрутить.

Монтаж нового генератора происходит в обратной последовательности и требует аккуратности.

Нежелательно перетягивать крепления, так как это может привести к нарушениям в целостности детали.

Замена ремня

Замена ремня генератора ВАЗ-2114 через верх состоит всего из семи этапов:

  1. Первый этап предполагает отсоединение клеммы.
  2. Далее необходимо ослабить два болта крепления генератора для того, чтобы ремень провис.
  3. На следующем этапе генератор необходимо пододвинуть к двигателю, а ремень по возможности снять через верх.
  4. При установке нового ремня необходимо его сначала надеть на шкив, а после на ролик. Шкив имеет более крупные размеры, поэтому отличить его от ролика достаточно легко (читайте подробнее, как устроен натяжной ролик ремня генератора).
  5. Далее необходимо вернуть генератор на свое место и зафиксировать.
  6. При регулировке натяжения нужно ввинчивать регулировочный болт по часовой стрелке до тех пор, пока ремень не встанет в нужное положение.
  7. В последнюю очередь необходимо закрутить болты, которые удерживают генератор на своём месте.

Замена ремня производится в среднем каждые 30 тысяч км, но при необходимости деталь меняется гораздо раньше. Если на ремне появились трещины либо присутствуют явные признаки износа. Иногда о необходимости замены напоминает неприятный свист при работе двигателя.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

Как снять генератор ваз 2114 без ямы

Генератор, отвечает за функционирование системы электричества автомобиля ВАЗ 2114. Эта система распределения электричества имеет свои недостатки как сугубо индивидуальные, так и более распространенные.

Основные неисправности генератора ВАЗ 2114

  • Сгорел предохранитель. Для исправления этой поломки необходимо просто поменять предохранитель. Но для начала необходимо выяснить причину.
  • Цепь, питающая приборы оборвана. Обязательно проверьте соединение нулевого провода с другими контактами.
  • Поломка в замке зажигания. Убедитесь в исправности платы от замка зажигания.
  • Неисправность лампы контрольной.
  • Неисправность щеток. Для устранения неисправности необходимо заменить щеткодержатель и сами щетки, окисленные контактные кольца достаточно прочистить при помощи бензина, либо обработать WD — 40.
  • Неисправность в регуляторе напряжения.
  • Повреждение или неисправность ремня генератора.
  • Неисправен или сломан подшипник.

Изложенные неисправности очень часто встречаются, если их игнорировать и своевременно не производить необходимый ремонт, окончательно повредить генератор, впоследствии, его придется полностью заменить. Что в денежном выражении гораздо затратнее чем ремонт мелких неполадок.

Но не стоит рассчитывать на себя, если у вас нет соответствующей подготовки. Наилучшим решением будет обращение на станцию технического обслуживания, за квалифицированной помощью.

Место расположения генератора

Двигатель ВАЗ 2114

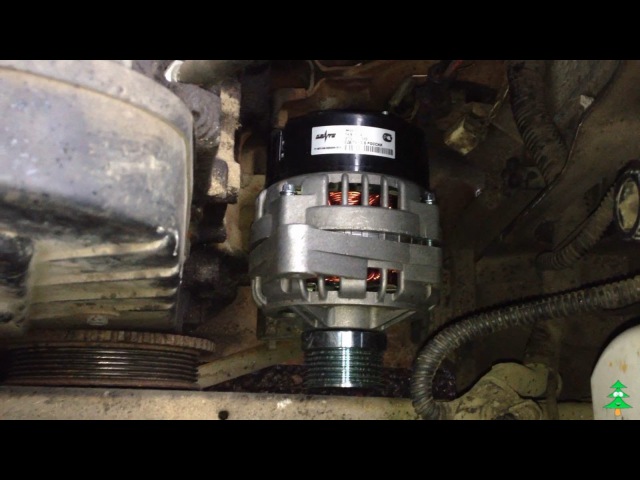

Генератор расположен под капотом машины, с лева от двигателя. Недалеко от передней правой фары автомобиля, относительно салона.

Проверяем исправность генератора

Недостатки в работе генератора, могут иметь непредсказуемые последствия. Если от генератора исходит недостаточный заряд, последствием будет посадка аккумулятора и в результате машина просто заглохнет. Но наиболее опасно, если генератор выдает высокое напряжение, в результате будет повреждена вся электрическая система автомобиля.

Проверяем мощность генератора ВАЗ 2114 при помощи тестера:

  1. После включения ключа зажигания убедитесь, что лампочки панели приборов горят, только после этого двигатель запускается. В случае если значок аккумулятора горит, либо тускло мигает, это указывает на повреждение цепи генератора.
  2. Двигатель необходимо прогреть до 90 градусов, только после этого все приборы потребляющие энергию необходимо включить.
  3. Подсоединяем тестер непосредственно к аккумулятору. Помощник газует, держа обороты в минуту примерно 3200 – 2500. Если напряжение 13В генератор исправен.
  4. Приборы потребляющие энергию выключаем, и снова проводит замеры, также при оборотах двигателя 3200 – 3500. Генератор исправен если напряжение 14,7В.

На заметку! Основная причина, почему генератор выдает низкое напряжение, ниже уровня 13В, возможна в наличии неисправностей: недостаточное натяжение ремня генератора, повреждена цепь генератора, поврежден регулятор напряжения, полностью износились щетки, генератор подлежит замене.

Во время работы автомобиля необходимо обратить внимание на звуки исходящие от генератора, если вы слышите гул – показатель износа подшипника, в данном случае его необходимо заменить.

Почему на приборной панели горит значок аккумулятора?

При повороте ключа зажигания система показывает на панели приборов все значки, для проверки исправности автомобиля, т. е. все системные лампочки полностью функционируют. Затем двигатель запускается, соответственно лампочки должны погаснуть при полной исправности машины. Но в случае, если одна из лампочек не гаснет, это свидетельствует о существующей проблеме.

Соответственно если значок аккумулятора не погас – это следствие того, что генератор подает слишком слабое напряжение, или оно полностью отсутствует.

Замена щеток генератора после их естественной амортизации

Причины амортизации щеток генератора:

  • Посадка напряжения.
  • В сумрачное время недостаточно освещения от фар.
  • На аккумулятор не идет заряд.
  • и др.

При обычном ТО, на небольшие проблемы генератора внимания ни кто не обращает, по этой причине изношенные щетки всегда неожиданность. Не спешите сломя голову менять щетки в случае возникновении первичных симптомов неполадок. Выясните очаг неполадок, затем разбирайте корпус генератора.

Как произвести демонтаж щеток генератора:

Прежде чем провести работу по замене генераторных щеток, необходимо снимать вместе в сборке с регулятором напряжения, поэтому открепляем клемму минуса и отсоединяем от кожуха провода.

  1. Отсоединяем провода.
  2. Удаляем колпачок с системы проводов вывода на +, отсоединяем гайку закрепляющую этот пучок и убираем с блока.
  3. Убираем кожух пластиковый, предварительно отсоединив фиксаторы.
  4. Отсоединяем крепеж регулятора напряжения.
  5. Доставая регулятор, не забудьте отсоединить колодку проводов.
  6. Меняем щетки таким же методом но последовательность меняется все устанавливаем на свои первоначальные места.

Для заметки! Обязательно смотрите износ щеток, они меняются при износе длинны стержня, достигающей меньше 0,5 мм. В случае если щетки нормальной длинны, возможная причина отсутствия заряда в неисправности регулятора напряжения или цепи регулятора щеток.

Проверяем регулятор напряжения

Как мы уже выяснили регулятор напряжения проверяется вместе с щеткодержателями, чтобы в случае повреждения цепи между щетками и регулятором мы моментально увидели эту проблему.

Для начала проверяем щетки, есть ли поломка или они изношены, соответственно на вашем ВАЗ 2114 замена щеток генератора неизбежна.

Готовим необходимые детали для проверки, это провода, аккумулятор для автомобиля, лампочка 12в, пальчиковые батарейки, для построения двух схем:

Проверка регулятора напряжения

Проверка регулятора напряжения

Если регулятор напряжения работает исправно, значит, напряжение составляет 14,7 В. В случае если подача превышает норму, соответственно необходимо остановить поступление напряжения на щетки.

Если в регуляторе напряжения имеются неполадки, если лампа горит, причиной является повреждение регулятора. Если же лампа совсем не зажигается, причина в отсутствии контакта соединяющего регулятор и щетки, либо возможен обрыв цепи.

Регулятор подлежит замене, при напряжении менее 13В при включении приборов бортовой системы. Повышенное напряжение более 14,7В также может быть следствием повреждения регулятора.

Процесс удаления и обратной установки регулятора напряжения, полностью совпадает с процессом снятия щеток с генератора, т. к. они вынимаются вместе с регулятором напряжения.

Процедура натяжения ремня генератора

Немаловажным фактором является сила натяжения ремня генератора. В случае его слабого натяжения можно посадить напряжение в бортовой системе. В данной ситуации слышен свист, также значок аккумулятор на приборной панели начинает мигать.

Сильное натяжение также негативно сказывается, т. к. негативно влияет на ресурсы подшипников в генераторе.

Важно! Ремень генератора подлежит замене через каждые 15000 км. При визуальной проверке ремня обратите внимание на его структуру, он не должен отслаиваться, либо рваться, в противном случае его срочно меняют.

Допустимое натяжение ремня зависит от генератора: для модели 37.3701 при натяжении допустимый прогиб 10 -15 мм, для модели 9402.3701 прогиб допускается 6 – 10 мм, при осуществлении нажатия в 10 кг.

Натягиваем ремень

От объема двигателя 1,5 или 1,6, т. к. модели ВАЗ 2114 зависит сам процесс натяжки.

Двигатель объемом 1,5 л:

  1. Расслабляем крепление генератора ВАЗ 2114.
  2. Винтом для регулировки корректируем натяжение ремня, если нам необходимо его натянуть мы действуем по часовой стрелке, при необходимости ослабить направление движения против часовой стрелки.
  3. Когда достигли нужного натяжения ремня, укрепляем генератор и обязательно ремень проверяем.

Двигатель объемом 1,6 л:

  1. Таким же образом, как и в первом случае, ослабляем крепление генератора ВАЗ 2114.
  2. При помощи ломика генератор немного отодвигаем от двигателя и ремень натягиваем, при необходимости ослабления ремня, генератор двигаем в другом направлении, т. е. к двигателю.
  3. После завершения закрепляем генератор и проверяем натяжение ремня.

Важно! После проведенной работы, проблема не исчезла, процесс посадки напряжения продолжается, соответственно проблема не выявлена, обязательно проверьте генератор.

Генераторы для ВАЗ 2114 и Приоры в сравнении

Многие автолюбители имеют желание установить наиболее мощный вид генератора на свой автомобиль. В данном случае наиболее оптимальным вариантом будет генератор с кондиционером применяемый для установки на такие модели как Приора и Калина. Мощность составляет 115А, при мощности заводского экземпляра всего в 80 А.

Но есть небольшой нюанс, придется заменить шкив, это недорогая и достаточно легкая процедура.

Многие автовладельцы рекомендуют генератор модели Элдикс, с мощностью 115 А. Хорошая модель, но имеет огромный минус, невозможно достать запчасти.

Признаки неисправности диодного моста генератора

Мост представляет собой цепь электрическую из диодов осуществляющих переработку сигналов переменных потоков тока в постоянный. Неполадки с генератором напрямую зависят от неполадок в диодном мосту.

Неполадки которые могут полностью оставить без заряда или зарядить аккумулятор больше нормы, в итоге образуют огромные негативные последствия с внутренней системой электричества автомобиля.

Функция диодной системы не только в процессе преобразования импульсов тока, но и в однополярной передаче его от генератора к аккумулятору. Соответственно если диод неисправен ток направляется в обе стороны, или подача тока полностью прекращена. Причиной повреждения и неисправности диодного моста в некачественных контактах, или в результате проникновения влажности.

Для проверки диодов, мост необходимо демонтировать, достаточно легкими манипуляциями.

Демонтируем диодный мост генератора:

  1. Отсоединяем клемму «-» от поверхности аккумулятора, открепляем проводную систему от кожуха.
  2. Откручиваем провода.
  3. Удаляем колпачок резиновый с проводов + вывода, отсоединяем гайку закрепляющую эти провода и убираем с генераторного блока.
  4. Убираем кожух пластиковый, предварительно открепив систему фиксаторов.
  5. Отсоединяем крепление для регулятора.
  6. Доставая регулятор напряжения со щетками, не забудьте открепить колодку проводов.
  7. Ключом отсоединяем болты крепящие мост.
  8. Отогнув выводы направленные на обмотку статора, отворачиваем крепление конденсатора.
  9. Достаем диодный мост. Откручиваем 2 гайки болта контактного, снимаем с него втулки, и болт также достаем с моста. Вот и все, сейчас можно менять или проверять диодный мост.
  10. Процесс установки повторяем в обратной последовательности.

Снятие диодного моста

Ремонт генератора ВАЗ 2114

Процедура ремонта и возможная замена генератора 2114, является довольно серьезным и важным процессом. Для качественного ремонта генератора ВАЗ 2114 нужно владеть знаниями и навыками необходимыми для работы, в противном случае лучше обратиться к специалистам.

Как снять генератор на ВАЗ 2114

Снимаем генератор ВАЗ 2114:

  1. Для того, чтобы снять генератор ВАЗ 2114 необходима яма или подъемник.
  2. С двигателя необходимо убрать защиту.
  3. Натяжной ролик для ремня привода необходимо ослабить.
  4. Отсоединяем верхний болт крепления генератора.
  5. Затем удаляем нижний болт крепящий генератор.
  6. Отсоединяем крепление компрессора кондиционера.
  7. Приводный ремень снимается и происходит снятие генератора ВАЗ 2114 из посадочных мест и последующее его смещение вправо ближе к аккумулятору.
  8. Затем достаточно просто открутить верхний болт крепящий компрессор кондиционера.
  9. Компрессор просто вынимаем и подвешиваем, трубки достаточно прочные и легко выдержат его вес.
  10. Болты держателя для генератора необходимо открутить.
  11. После отсоединения клеммы генератор и его держатели можно вытянуть вниз.
  12. Установка происходит по тому же методу но в обратном порядке, и обязательно отрегулировать ремень привода.

В результате если обмотку замкнуло необходимо выяснить причину. Если случилась распайка какого либо кольца контактного, эту проблему можно устранить, отмотав назад виток с дефектом, затем снимается обломанный конец и отмотанный привод припаивается. Если произошла распайка, также достаточно просто припаять провода.

Неполадки реле также возникают из-за достаточно сильного или слабого заряда, его меняют во время ремонта генератора. Если генератор исправен, а на панели мигает сигнал, это свидетельствует о нарушении работы диодов. Так как эти элементы находятся в генераторе, их необходимая замена осуществляется, когда проводится разборка генератора ВАЗ 2114.

Слишком сильные шумы являются итогом износа подшипника ротора. Если он полностью изношен его обязательно необходимо заменить, если нарушения связаны с отсутствием люфта в подшипнике, его достаточно залить маслом.

Ремонт генератора можно сделать самостоятельно, зная и соблюдая порядок действий. По возможности своевременно проверять работу вашего автомобиля и осуществлять необходимую замену деталей.

Многим автовладельцам знакома неприятная ситуация, когда при повороте ключа зажигания стартер отказывается вращаться. Этому может способствовать ряд причин: неисправность самого стартера, повреждения электропроводки или разряженный аккумулятор. Аккумулятор может быть недозаряжен по причине выхода из строя генератора, о чём мы сегодня и поговорим.

Если генератор по какой-либо причине перестал заряжать аккумулятор – имеет смысл убедиться в целостности ремня и его нормальной натяжке. Если с этим всё в порядке – то пришла пора разбирать и ремонтировать «гену». Внутри генератора находится несколько узлов, каждый из которых стоит проверить и при необходимости заменить. Если проблема в обмотке, то, вероятно, ремонт вам встанет дороже нового генератора и целесообразнее будет заменить узел целиком.

Демонтаж генератора ВАЗ 2114

Прежде чем снять установленный на машине генератор – имеет смысл убедиться в отсутствии заряда – для этого замерьте напряжение на силовом проводе при помощи мультиметра. Для того чтобы снять генератор на авто Лада 2114, вам понадобится стандартный инструмент в виде ключей на 10, 13 и 15 мм. Выполните следующие действия:

  • Демонтируйте крепление механизма натяжки ремня
  • Ослабьте поворотный болт нижней оси
  • Поверните генератор в удобное положение и снимите приводной ремень
  • Выкрутите болты (3 шт) крепления генератора ключом на 15
  • Демонтируйте генератор

Перед работой обязательно снимите клемму с аккумуляторной батареи – это поможет избежать короткого замыкания, последствием которого может стать выход из строя рабочих элементов электрической цепи. Для более наглядного понимания процесса рекомендуем изучить видео и фото по данной тематике в интернете.

Спасибо за подписку!

Ремонт генератора ВАЗ 2114

Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее. Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора. Как правильно это сделать? — при помощи мультиметра. После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).

При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.

Довольно часто автолюбители задаются вопросом, как снять генератор на ВАЗ 2114 и 2115. Ведь этот прибор имеет склонность выходить из строя в самый неподходящий момент. Вовсе не секрет, что с неработающим генератором далеко не уедешь. Батарея разрядится довольно быстро, что опять же не пойдет ему на пользу. Поэтому, следует при первых признаках неисправности сразу снять этот узел. Дальше возможно поставить новый, или отремонтировать старый. В большей части случаев оптимальным вариантом будет ремонт генератора, это можно сделать самостоятельно. Только нужно выявить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают люди, имеющие явные проблемы с этой деталью. Обычно на генерирующее устройство обращают внимание при плохой зарядке аккумулятора. Как правило, водитель замечает на панели загоревшуюся лампочку. Это позволяет наиболее быстро устранить неисправность. Но, иногда, проблема проявляется севшим неожиданно аккумулятором. При этом, лампа совершенно не реагирует на низкое напряжение в сети. В таком случае, обязательно проверьте работоспособность батареи, возможно с генератором все в порядке.

Для проверки не стоит проводить эксперименты со снятием клеммы на работающем генераторе. При этом, возникает скачок напряжения, что выведет из строя электронику автомобиля. Поэтому, для проверки вооружитесь обычным мультиметром. Проверка производится в режиме измерения напряжения. Заводится двигатель, затем, дается ему погреться несколько минут. Это позволит напряжению нормализоваться. После чего, доводим обороты мотора до 3000, и включаем все электроприборы: печку, обогрев стекол, дальний свет.

Замерьте в этом состоянии напряжение на клеммах батареи. Аппарат не должен показывать менее 13,2 В. Если показания меньше, то однозначно поломка в генераторе. Хотя иногда причина неисправности в окислении контактов на аккумуляторе. После чистки проведите проверку еще раз. Проверить реле-регулятор можно следующим образом, сначала замеряется напряжение под нагрузкой. После чего все приборы отключают. И еще раз производят измерения. При нормальном регуляторе показания не изменятся, или изменятся в пределах 0,1 В. Если прибор покажет увеличение напряжения, то скорее всего, проблема в реле.

Сборка производится в обратном порядке. Вместо вышедших из строя деталей устанавливаются сменные. Будьте аккуратны при установке подшипника. Нельзя забивать его непосредственно молотком. Следует использовать для этого трубу подходящего диаметра.

Заключение. Ремонтировать отечественные автомобили приходится достаточно часто. При этом, у каждой машины имеются свои слабые места. Вопрос, как снять генератор на ВАЗ 2114 и 2115, не редкость среди владельцев этих моделей. В целом, это работа не сложная, один раз выполнив ее, вы гарантированно сможете ее повторить.

Как снять генератор на ВАЗ

Введение

На сегодняшний день посещение автосервисов и станций технического обслуживания становится всё более дорогостоящим процессом. Ввиду этого многие водители, особенно владельцы бюджетных автомобилей, пытаются производить ремонт самостоятельно и уверены в том, что сами смогут без особых трудностей разобраться практически с любым агрегатом. Для владельцев «железного коня» марки ВАЗ-2114, ВАЗ-2110, ВАЗ-2115, а также ВАЗ-2107 нередко встаёт вопрос о том, как снять генератор самому, без помощи специалистов. Но свои силы важно не переоценить, ведь снятие генератора и проведение работ с ним является весьма трудоёмким процессом и нередко требует дополнительного специального оборудования. Очень часто при его снятии все дополнительные агрегаты не поддаются снятию вручную, поэтому иногда приходится пользоваться различными специфическими жидкостями. Но для снятия именно генератора придётся «влезать» через переднюю правую арку. При подобной работе рекомендуется все манипуляции проводить на смотровой яме.

Процедура снятия

Для того чтобы начать какие-то работы по снятию генератора на любой модели ВАЗа, будь то 2114, 2110, 2115 или 2107, нужно сперва обесточить авто и исключить даже малейшую вероятность поражения электрическим током. Для этого нужно снять клеммы с аккумулятора и приступать непосредственно к самой процедуре изъятия устройства. Начинать работы нужно со снятия брызговиков и защиты двигателя под капотом с правой стороны переднего колеса. Далее, снимаются все провода, но при этом лучше всего запомнить положение или записать, что где находилось. И теперь остаётся самый сложный этап работы. Нужно ослабить гайку крепления генератора к корпусу силового агрегата машины с помощью гаечного ключа. Сразу лучше обработать эту гайку специальными жидкостями, которые позволяют ослабить зажим, например WD-40, и подождать несколько минут. На различных моделях ВАЗа крепление практически идентичное, будь то ВАЗ-2107 или авто моделей 2114, 2110, 2115. Использование молотка для ослабления гайки крайне не рекомендуется, так как нет места для размаха, есть возможность того, что будет повреждена резьба на креплении. Если после ряда манипуляций ослабить гайку и снять генератор так и не удалось, то придётся его снимать вместе с кронштейном. Этот процесс весьма трудоёмкий, особенно на моделях 2114, 2110, 2115, занимает больше времени, нежели простое снятие генератора и работа с ним. На модели 2107 процесс снятия также нужно проводить аккуратно, чтобы ничего не повредить. Да и варварское выламывание агрегата ничего хорошего сулить не может.

Если всё же приходится демонтировать генератор с кронштейном, то это требует дополнительного снятия двух или трёх болтов. Этому может помешать сам генератор. Чтобы получить доступ, придётся немного отодвинуть генератор и снять нужные болты. После получения полного беспрепятственного доступа к генератору — можно его снимать. Но не стоит забывать о том, что также нужно снять ремень. Следует уделить внимание тому, что работы делать нужно с особой осторожностью и без применения лишних усилий, чтобы не нанести автомобилю никаких повреждений.

Помимо стандартных способов снятия генератора на авто марки ВАЗ (модели 2114, 2110, 2115, 2107, Приора), существуют и иные варианты. На относительно новых авто, если агрегат был установлен сравнительно недавно, он вытаскивается через правую арку переднего колеса. Это не такой простой процесс, как то же стандартное снятие, однако мастера своего дела знают, как провернуть эту операцию. По техническому исполнению она не имеет никаких отличий от стандартной процедуры. Ремень также снимается с генератора. А для облегчения проведения работы руль авто нужно вывернуть в правую сторону. При обратной установке нужно помнить, что ремень всегда должен находиться в предельном натяжении.

Подведём итоги

Обслуживание своего автомобиля самостоятельно — весьма непростая, но довольно экономичная процедура. Если приходится иметь дело с чем-то новым и доселе неизвестным — лучше перед проведением работ обратиться к специалисту как минимум за консультацией. В вопросе со снятием генератора следует также придерживаться этого принципа.

Находим и устраняем все неисправности генератора ВАЗ 2114

Современные транспортные средства имеют много основного и дополнительного оборудования, которому для работы необходим электрический ток. Источником такого тока в автомобиле является аккумуляторная батарея, а для её подзарядки, во время работы двигателя, вмонтирована генераторная установка.

Генератор

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

  1. Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
  2. Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
  3. Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
  4. Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
  5. Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.
Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

  • Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
  • Сила тока вырабатываемого генератором напряжения равна 80 А;
  • Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

  • Отсутствие напряжения заряда аккумулятора;
  • Генератор выдаёт низкое напряжение;
  • Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

  1. Гаечный ключ на «10»;
  2. Такой же ключ на «13»
  3. Ключ рожковый 17х19;
  4. Головка на «15»
  5. Монтировка.
Снимаем и не трогаем защиту двигателя

Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

  1. Первым делом необходимо отсоединить клеммы с аккумулятора;
  2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
  3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
  4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
  5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.

КАК РАЗБИРАЮТ ГЕНЕРАТОРЫ ВАЗ 2114

Для выполнения работы понадобиться ключик рожковый на»10», «19» и крестообразная отвёртка.

Разборка генератора ВАЗ 2114 проводится в таком порядке:

  1. Отжимают три защёлки и снимают пластмассовый защитный кожух на корпусе;
  2. Помечают взаимное расположение крышек и статора, для облегчения последующей сборки;
  3. Отвёрткой выворачивают винты, крепящие щёточный узел, снимают его с корпуса;
  4. Отсоединяют провода от вывода регулятора;
  5. Выворачивают четыре винта крепления выпрямительного блока, отключают выводы обмоток и снимают его вместе с помехоподавительным конденсатором;
  6. Выворачивают четыре стяжных винта, которые затянуты при сборке с большим усилием, и снимают крышку со стороны контактных колец генератора;
  7. Вал ротора зажимают в тисках, чтобы он не смог провернуться, и откручивают гайку, крепящую шкив. Теперь можно снять шкив генератора и упорную шайбу с вала ротора;
  8. Снимают крышку с ротора генератора.

После этого можно внимательно осмотреть все детали на предмет износа или повреждения.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ

НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

  • Низкое бортовое напряжение;
  • Отсутствие зарядки аккумулятора;
  • Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.

Щеточный узел

ДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ

Признаки неисправности диодного моста генератора могут быть такими:

  1. Полное отсутствие зарядки;
  2. Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

  • Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
  • Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
  • Ставят на место болты, крепящие выпрямительный блок и затягивают их;
  • Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
  • Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.

Диодный мост (выпрямитель)

О ЗАМЕНЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ НА АВТОМОБИЛЕ

Так получилось, что замена генератора ВАЗ необходима. Необходимая запасная часть приобретена. Кстати, некоторые автолюбители производят замену исправных узлов на более мощные установки. Причины для этого могут быть самые разные. В основном, это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хороший свет фар, подсветка обвесов и другие подобные «штучки» требуют увеличение мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его вырабатываемый ток равен примерно 115 А, тогда как штатное устройство выдаёт 80 А.  Его крепление аналогично штатному, только необходимо заменить шкив приводного ремня. Дело – это не очень сложное, справиться с ним под силу даже неопытным водителям.

Необходимый инструмент для замены генераторов:

  • Ключи гаечные на «10», «13»;
  • Рожковый ключ 17х19;
  • Набор отвёрток;
  • Монтировка.

Работу по замене начинают только после отключения аккумулятора.

Если работу выполняют в гараже со смотровой ямой, то можно рекомендовать следующий порядок действий:

  1. Отсоединяют защиту двигателя. Можно освободить её только в районе генераторной установки и оставить в подвешенном состоянии;
  2. Ключом на «10» окручивают гайку на выступающем контактном болту генератора и снимают с него провода. Также отключают разъём от щёточного узла;
  3. Вывинчивают болт натяжного устройства, болт крепления его к блоку цилиндров и снимают с двигателя;
  4. Теперь откручивается гайка оси кронштейна для монтажа генератора. Это действие выполняют ключом на «19», снимают гайку с дистанционной шайбой и выбивают ось из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Монтаж производится в обратной последовательности. Подключают ранее отключенные провода и разъёмы, ставят на место приводной ремень. После этого его можно опробовать в работе. Перед запуском мотора для опробования, несколько слов о том, как правильно натянуть ремень генератора. Этот процесс несколько отличается для разного рабочего объёма двигателей. При объёме 1,5 литра, ремень натягивают отодвигая корпус генератора монтировкой от блока двигателя. При объёме 1,6 литра, натягивают ремень винтом натяжного устройства.

Берегите свой автомобиль!

ВАЗ 2114, генератор: обзор, неисправности, советы по настройке

На автомобиле ВАЗ 2114 генератор - это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут произойти. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки



  • Крышки из алюминиевых сплавов.У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке находится клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения. Также на задней крышке есть конденсатор. С его помощью подавляются радиопомехи. Щеточный узел смонтирован в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что в обмотке статора наводится ЭДС, индуцированная вращающимся магнитным полем ротора.
  • Статор состоит из пластин из трансформаторной стали специальных марок.В нем есть специальные пазы, в которые помещаются силовые обмотки. У каждого есть выход для подключения к выпрямителю. Болты крепятся к статору болтами. Обмотка возбуждения расположена на роторе. Его соединение выполнено с кольцами из меди. Они на валу. Спереди установлен ведущий шкив, на роторе под него шпоночная канавка.
  • Диодный блок крепится к задней крышке изнутри. Он состоит из девяти полупроводников - шести основных и трех дополнительных. Для качественного охлаждения полупроводников используются пластины из алюминиевого сплава.А с лицевой стороны рядом с ведущим шкивом крыльчатка.

Технические условия




Краткое описание технических характеристик генератора:

  • Питание обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13,2 - 14,7 вольт.
  • При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
  • Генератор на ВАЗ 2114 (его цена в магазинах порядка 4000 - 4500 руб.) Способен выдавать ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется поликлиновым ремнем от шкива на коленчатом валу двигателя автомобиля.

Поломки в механике и электрике


Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина - разрушение одного из подшипников. Как правило, та, что находится в передней крышке, испытывает очень большие нагрузки, особенно при слишком сильном натяжении ремня генератора ВАЗ 2114.По этой причине всегда проверяйте натяжение приводного ремня генератора.

Что касается пробоев в электрической части, то они могут проявляться в виде отсутствия напряжения зарядки аккумулятора или его низкого (иногда слишком высокого) значения. Для проверки исправности снимать генератор с автомобиля не нужно. Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Генератор во время работы должен выдавать около 14 вольт. Если оно составляет 12 Вольт или ниже, значит, генератор не выдает нужного напряжения и требует ремонта.В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.



Инструменты для снятия генератора

Рычаг крепится к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на блоке с помощью специальной планки. Благодаря ему появляется возможность регулировать натяжение ремня. Для снятия генератора вам понадобится следующий инструмент:

  • Гаечные ключи (желательно накидные и рожковые) с размерами «10», «13», «17», «19».
  • На некоторых автомобилях может потребоваться головка под торцевой ключ «15».
  • Небольшая опора или короткий отрезок трубы.

Разборка генератора с автомобиля


При необходимости замены подшипника генератора ВАЗ 2114 потребуется полностью снять агрегат. Сначала необходимо отключить аккумулятор. Ремонт без этого нельзя начинать - короткое замыкание может вызвать возгорание проводки. Затем, используя ключ на «17», ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и сдвигаем корпус к блоку двигателя.Немного поработаем с электричеством - откручиваем гайку от болта (клемма «31») и отсоединяем провод идущий к обмотке возбуждения.

Генератор крепится снизу с помощью длинного болта и гайки. Последний имеет пластиковый фиксатор резьбы. Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя - двумя болтами. Отвинтите все резьбовые соединения, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку - она ​​избавит от грязи и ржавчины. Генератор подтянут - получается проще.Но можно снять защиту двигателя и стянуть вниз: на автомобиле ВАЗ 2114 генератор снимается двумя способами.

Разборка генератора


Инструмент:

  • Клавиши - «10» и «19».
  • Отвертка крестовая.

Перед запуском убедитесь, что все запчасти для генераторов закуплены. Порядок разборки генератора:

  • Отжать защелки и снять пластиковый кожух с корпуса.
  • Отметьте положение крышек и статора относительно друг друга - это облегчит сборку в дальнейшем.
  • С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
  • Выключить регулятор.
  • Выверните винты, которыми крепится выпрямительный диодный блок. Отсоедините от него выводы обмотки статора и снимите узел. Учтите, что вместе с ним разбирается и конденсатор. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
  • Открутите четыре болта, затем снимите заднюю крышку.
  • Возьмитесь за ротор и открутите гайку со стороны шкива.
  • Снимите переднюю крышку.
  • Визуально оценить состояние агрегатов. Если везде присутствует сильный износ, потребуется капитальный ремонт.

Как определить неисправность?

Признаки повреждения генератора:

  • На приборной панели горит (кратковременно или постоянно) лампа, указывающая на отсутствие заряда - красный аккумулятор.
  • Недостаточный или чрезмерный заряд аккумулятора.
  • Фары светят тускло или заметно их мигание, нестабильно работают дворники, постоянно меняют обороты.
  • В АКБ закипает электролит, ярко светят фары, иногда горят лампы.
  • Наблюдается шум от генератора.

Это краткое описание проблем, но их нужно рассмотреть более подробно, чтобы отремонтировать генератор на ВАЗ 2114. Цена на полный ремонт будет не более 1200 руб.

Поломка щеточного механизма


Неисправности можно разделить на два типа: поломка щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора. Также диагностику можно провести с помощью подручных средств - пары пальчиковых батареек, батарейки, лампочки или тестера. Стоимость сборки щетки довольно низкая, поэтому можно не проверять, а сразу поставить новую и забыть о проблемах. Но если есть представление, то диагностика проводится так:

  • Подключите питание к регулятору напряжения.
  • Подключите лампу накаливания щетками.
  • При напряжении 12-14 вольт лампа светится.
  • При повышении до 15-16 вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о поломке реле-регулятора. Также стоит упомянуть признаки износа щеток:

  • В бортовой сети наблюдается снижение напряжения.
  • Аккумулятор не заряжается.
  • Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние - если длина меньше полсантиметра, можете смело выбрасывать. Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах - если есть заклинивание, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отшлифовать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель


Два признака выхода из строя диодного моста:

  • Нет заряда аккумулятора.
  • Заряд намного выше ожидаемого.

Эта поломка может повлечь за собой весьма негативные последствия. Если вы сомневаетесь в своих силах, то ремонт генератора лучше доверить специалисту, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти запчасти для генераторов отдельно не продаются.Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

  • В блоке монтируется контактный болт с втулками и гайками, делается прижим.
  • Исправьте и переустановите все выводы обмотки статора, затяните их соединительные гайки.
  • Заменить болты крепления выпрямительного блока. Затяните их.
  • Поставить реле-регулятор и затянуть болты его крепления.
  • Установите пластиковый кожух и закрепите его защелками.
  • Установите генератор на автомобиль, натяните ремень и проверьте работу.

Как заменить генератор ВАЗ 2114?


ВАЗ 2114 - это автомобиль, который часто подвергается доработкам (тюнингу). В первую очередь, конечно, ставят качественную и мощную музыку. Одни позаботились о комфорте, установили ксенон, ЭУР, кондиционер. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего ищут замену штатной среди ВАЗов новых моделей - Калина, Приора.Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. В дополнение к новому генератору вам потребуются:

  • Ключи рожковые и гаечные с цифрами «10» и «13».
  • Ключи звуковые на «17» и «19».
  • Отвертки.
  • Малое крепление.
  • Другими словами, все инструменты, которые нужны для удаления установки.

Порядок замены генератора


Независимо от того, какой генератор вы устанавливаете на ВАЗ 2114 (Приоры или Калина), процесс замены будет одинаковым.Для замены выполните следующие действия:

  • Отсоедините отрицательный провод от аккумулятора.
  • Снять защиту двигателя.
  • Ключом на «10» открутите гайку от болта генератора (клемма «31»).
  • Отсоединить провод идущий к щеткам.
  • Отвинтите все гайки и болты, которыми корпус генератора крепился к натяжной планке и блоку двигателя.
  • Вынуть генератор.
  • Установите новую в обратном порядке.

Обязательно правильно натянуть ремень, иначе подшипник быстро выйдет из строя. На этом работа закончена: после качественно сделанного ремонта можно не смотреть на генератор минимум на три года (или 50 тысяч километров).

как с этим бороться? Почему не заряжается автомобильный аккумулятор? Не заряжается на ВАЗ 2106

Доброго времени суток уважаемый читатель. В этой статье я в кратчайшие сроки расскажу о принципе работы генератора ВАЗ 2109 - 2114 и о причинах, по которым генератор не дает зарядку.Для того, чтобы простой человек не изучал электротехнику, все понятно, не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «по пальцам». Итак, приступим!

Принцип работы генератора ВАЗ 2109 - 2114.

Для того, чтобы понять, почему на ВАЗ 2109 - 2114 генератор мало заряжается или не заряжается вообще, необходимо понимать, как он работает, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунках ниже: якорь - 5, статор - 6, реле-регулятор в паре со щетками - 10, диодный мост - 9, корпус - 3,7.

Принцип работы следующий:

  1. от АКБ на диодный мост (9) Имеется плюсовой провод и диодный мост (9) Соединяется с массой через корпус (3,7) Генератор
  2. напряжение через диодный мост (9) порция на статоре (6) В генераторе и статоре возникает магнитное поле
  3. при трогании с места двигатель с ременной передачей вращает ротор на (5) Генератор
  4. в роторе (5) вращающийся в магнитном поле генератора (6) Появляется
  5. ток снимает роторными щетками (10) и через реле - регулятор (10) служил на автомобильном аккумуляторе.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 - 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 - 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или не работает, необходимо проверить исправность каждого из пунктов, описывающих работу генератора.

Пункт первый: диодный мост не идет плюсом от аккума.

Причиной неисправности в таких случаях может быть провод или место его соединения с диодным мостом или аккумулятором.Попробуйте почистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не считается, так как в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, снимите обмотку статора. Для этого вы выбираете на мультиметре поперечный режим и прикладываете щуп к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: Ремень генератора Ваз 2109 - 2114.

На карбюраторном варианте ваза был тонкий клиновой ремень, а на инжекторных моделях широкий ремень с сердечниками, но принцип работы не меняется. Зарядка может быть неплохой из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д. Если вы слышите лист ремня, попробуйте в ближайшее время заменить его.Это одна из причин, по которой генератор ВАЗ 2109-2114 не дает заряда.

Пункт четвертый: Якорь-генератор ВАЗ 2109-2114.

Анкора, так как в статоре не должно быть сломано. Очистить его прикладываем к щупу мультиметра на дорожках набора высоты.

Если анкер не имеет прозвища, его следует заменить.

Пункт пятый: Щетки с реле - регулятором.

Щетки генератора ВАЗ 2109 -2114 Со временем стерли про арматуру, дорожку.Если их длина меньше 5 миллиметров, они не способны плотно прижимать якорь, тем самым не обеспечивая зарядку АКБ ВАЗ.

Но бывает, что реле - регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам потребуется:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте две батареи к схеме, как показано на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка - реле - необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 - 2114. Если у вас есть вопросы - оставляйте их в комментариях!

В автомобилях установлены генераторы переменного тока.В зависимости от модели и установленного на автомобиле электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор DELTA, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Применяются стандартные шкивы и рабочее колесо, однако контрольные отверстия не предусмотрены.

Реле

Автомобильное реле - это переключатель, который служит для замыкания и размыкания секций электрических заглушек с определенными индикаторами электрических и неэлектрических входящих значений. Это переключатель токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция потребляет больший ток.

Электрорелейное устройство:

электромагнит представляет собой провод, намотанный на катушку с сердечником из магнитного материала;

якорь - пластина специальная контрольная;

Переключатель

(переключение, размытие, замыкание).

При пропускании электрического потока через обмотку электромагнита возникает электрополюсник, прижимающий якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. На машинах «Жигули 2106» используются реле-отправители напряжения двух основных типов.

Бесконтактное управление электрическое реле типа 121.3702. Довольно новый блок, которым сегодня пользуются водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 - прибор старого образца, в настоящее время его производство приостановлено, в качестве детали к ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет, когда замена одного вида на другой не может быть завершена. Электрическая схема Зарядка машины.

Перед тем, как приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить все потребление электроэнергии, кроме зажигания, и измерить напряжение на выводах АКБ.

Исчезла по причинам

Зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Установка диодно-генераторного моста

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке. Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля.Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Соединение

Работы по замене лампы зарядки ВАЗ 2106 замену производить в следующей последовательности:

Переворачиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Маркируем токопроводящую проводку для контроля правильности подключения обновленного изделия маркером или маркером. Если реле неправильно подключено к электросети, оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Швед зашил цепочку, поменять реле на хорошее и произвести обратную установку.

При проверке реле зарядки лампы категорически запрещается делать ЗЗ между выходными элементами цепи, т.к. это вызовет дефекты токовых выпрямителей.Перед проверкой реле регулятор зарядки необходимо проверить на оптимальную степень растяжения выхлопной ленты. Электрическая цепь обмотки генератора возбуждения не должна подключаться к другим энергоресурсам, т.к. перепад напряжения на токопроводящем зарядном реле ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 производится автомобилем с полностью заряженным аккумулятором:

Достаньте машину и сделайте частоту вращения коленвала 2500-3000 об / мин.

Отключите всех ненужных потребителей электроэнергии, за исключением, конечно, самого зажигания.

Измерьте напряжение вольтметром на выводах аккумуляторной батареи. Оно должно быть равно 14,2 В плюс минус десятые.

При значительных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления теста и снимите ручку рулевого управления.

Разметить маркер проводов, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если перепутать провода местами, регулятор перестанет работать и в результате повысится напряжение на выходе генератора.

Отсоединив провода, заменить ручку на новую и установить в обратном порядке.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, при кажущемся сроке службы предохранителей (предохранители не переборщили) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не переборщила, предохранитель все же неисправен. Из-за длительного срока службы вершины предохранителей на входе в них входные.Это можно определить визуально. Для этого предохранитель извлекается из гнезда и осматривается верхняя и нижняя части предохранителей, в которых продолжается плавкая вставка. Визуально сразу будет виден протертый край круга круга, как след от гнезда, куда он вставлен. Такие предохранители заменяются, и снова проверяется зарядка.

Если после замены предохранителей на ВАЗ 2106 нет зарядки аккумулятора, то поиск неисправности следует продолжить.

Далее нужно проверить целостность ремня привода генератора и его натяжение.Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает просто проскальзывать, что также будет способствовать неполному заряду АКБ либо зарядка будет полностью отсутствовать. Проверить это можно, посмотрев визуально на внутреннюю часть шкива. Если блестит, то ремень тапочек и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене приводного ремня.

Следующая причина, по которой может не быть зарядки АКБ, это плохой контакт на выводах АКБ или их окисление. Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать водной содой. Сода нейтрализует окислы, после чего терминал необходимо промыть водой и хорошо протереть. Для гарантированного удаления остатков оксида небольшая юбка. Затем клемму необходимо смазать, например, смазкой литолом 24. Эту операцию нужно проделать с самими терминалами.Не нужно очищать клеммы шкуркой или надрезать их ножом. Они очень пылявы, так как выводы из свинца и три-четыре таких процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит, не будет их надежного контакта. Доверьтесь этому вопросу Сода и она отлично очистит клеммы от оксида.

Стоит проверить контактные точки клемм на генераторе, которые также нужно освободить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то это могут быть щетки в генераторной установке . Они могут иметь ограниченный износ или обедать в держателе домкратов.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел имеется и легко снимается. Изношенные щетки либо заменяются, либо меняется весь узел. Подвижные щетки испытывают давлением. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, с самих щеток также удаляются заусенцы.

Также проверяется и восстанавливается контакт генератора с массой автомобиля. Иногда достаточно ослабить крепление проводов с массой и отвести провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля проволока удаляется и наконечник очищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:
  • Повреждение диодного моста (в народе - «Подкова»)
  • Неисправность обмотки статора - перекрестное замыкание, замыкание на корпусе или внутренний разрыв
  • Неисправность обмотки возбуждения ротора с симптомами, аналогичными обмотке статора.Кроме того, возможен большой износ контактных колец, нарушающий их надежный контакт со щетками

Если при проверке на выходе генератора напряжение нормальное 13,5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие заряда может сказаться неисправность реле - регулятора, а также его плохой контакт с «массой».

Прочтите то же, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу хлопот и проблем.Просто в один прекрасный момент машина может не завестись, так как этот узел не зарядился должным образом. В этой статье описано, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах незарядки на АКБ

Видеозапись расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, рассмотрим, из каких основных частей он состоит.

На моделях ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор

37.3701: 1 - крышка со стороны контактных колец; 2 - выпрямительный блок; 3 - выпрямительный клапан; 4 - винт крепления выпрямительного блока; 5 - контактное кольцо; 6 - задний шариковый подшипник; 7 - конденсатор; 8 - вал ротора; 9 - выход генератора «30»; 10 - вывод «61» генератора; 11 - регулятор напряжения; 12 - выход «в» регулятора напряжения; 13 - щетка; 14 - шпилька крепления генератора к растяжке; 15 - шкив с вентилятором; 16 - полюс ротора наконечника; 17 - выносная втулка; 18 - передний шариковый подшипник; 19 - крышка привода; 20 - обмотка ротора; 21 - статор; 22 - обмотка статора; 23 - Полюс ротора наконечника; 24 - буферная втулка; 25 - гильза; 26 - Втулка подвижная

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 - конденсатор; 2 - регулятор напряжения в сборе с щеткодержателем; 3 - блок вывода дополнительных диодов; 4 - изоляционные рукава; 5 - выпрямительный блок; 6 - контактный болт; 7 - статор; 8 - ротор; 9 - дистанционная втулка; 10 - шайба крепления внутреннего подшипника; 11 - крышка со стороны привода; 12 - шкив; 13 - шайба крепления наружного подшипника; 14 - стяжной болт; 15 - шарикоподшипник переднего ротора; 16 - втулка; 17 - крышка со стороны контактных колец; 18 - буферная втулка; 19 - Перевёрнутый рукав.

Почему не заряжается генератор (основные причины)

Если генератор перестал давать должный заряд аккумуляторной батареи, а также в бортовой сети, при работающих двигателях, на то есть только две причины. Подумайте, что это за.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Так выглядит перегрузка генератора

Этот эффект часто связан с подключением дополнительного освещения и других устройств с высокой потребностью в энергии.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие АКБ и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования Многие автолюбители допускают непоправимую ошибку и устанавливают на своего «железного коня» большую мощность, при этом не увеличивая мощность генератора. Сбой мощных характеристик между узлами приводит к тому, что генератор не может обеспечить адекватную зарядку аккумулятора, впоследствии работоспособность первого.

поиск и устранение неисправностей

Для поиска неисправности придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности Автоэлектрики. Рассмотрим те же причины плохой зарядки и на что обратить особое внимание:

  • Слабые контактные соединения.
  • Скалы в части петли.
  • Короткое замыкание на роторе.
  • Поломки по механике.
  • Цепь статора.

Что делать, если нет необходимого напряжения (методы решения на ВАЗ-2114)

В основном методы решения банальной проблемы -. Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать узел. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Соединения со слабым контактом

Повреждение контактной группы влечет проблемы с зарядкой

Если контакты ослаблены - это может быть связано с загрязнением или коррозией.Для устранения проблем необходимо очистить их с помощью острого предмета или специального раствора. Для смазки и защиты внешних контактов подходит медная паста . Внутренние контакты компактные, защитить достаточно сложно, поэтому их просто чистят и устанавливают на сиденье.

Скалы в части извилистой

Измерение при обнаружении проблем с обмоткой

Обрыв обмотки обычно лечится с заменой обмотки.Как показывает практика, перемотать этот узел не выгодно, поэтому автолюбители ищут альтернативу, в которой часть становится поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось заменой ротора на неисправную деталь, но все же большинство автолюбителей сходятся на том, что генератор придется заменить.

Поломки по механике

Деформация вала генератора - одна из механических поломок

Поломка механической части обычно не лечится, а поврежденный элемент заменяется новым.Это считается оптимальным вариантом решения вопроса. По цене может показаться дорого, но дешевле, чем менять генератор в сборе.

Цепь статора

Операции диагностики работоспособности ротора

Замыкание статора лечится также заменой детали или установки на авто, новым генератором. Это необходимо для того, чтобы эффект не повторился, и статору не пришлось снова менять. При выборе новой запчасти рекомендуем ознакомиться с материалом: «»

Видео о поиске проблемы в ситуации, когда генератор не заряжается

выводы

Найти и устранить причины, по которым генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же реально сделать своими руками.Устранить неполадки самостоятельно не сможет каждый автомобилист, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Частая неисправность «системы питания» проста - генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего невысокого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой кратковременной работы аккумулятора, стоит разобраться с причиной проблемы - кто случайно остался на трассе с севшим аккумулятором и отсутствующей зарядкой, подтверждает, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток - три или четыре фазы в зависимости от мощности. К чему такое усложнение, если на ботинках все-таки используется только d.C.? Дело в том, что у многофазного генератора выше КПД, а главное - ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет проблем с эксорганизацией коллектора (ток в нем намного меньше, чем выдает генератор), да и сам коллектор попроще - два кольца, а не набор изолированных ламелей.


Для преобразования переменного тока в постоянный используется диодный мост. Как минимум, он содержит несколько мощных диодов с удвоенным числом фаз - они занимаются выпрямлением тока. На некоторых генераторах есть дополнительные диоды, которые обеспечивают регулятор мощности.

Это же реле-регулятор давно уже является реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» уже прочно закрепилось.Действуют одинаково - изменяя ток в обмотке ротора (и магнитное поле в сердечнике), повышают или понижают напряжение на выходе генератора, чтобы удерживать его в заданных пределах от 13,7 В (старые маломощные генераторы). до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление самолетов и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми узлами, а интегрированы со встроенными контроллерами: они управляют ЭБУ в них, поднимая его после запуска двигателя, чтобы ускорить зарядку аккумулятора, а затем снижая его до нормального.

Релейный регулятор мощности осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ваз). Вторая схема считается менее надежной, но имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора - генератор, разогнанный до высоких оборотов, выдает ток, достаточный для работы реле-регулятора и вывел его в рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, - это износ щеток.В генераторах мало чисто механических узлов, влияющих на его работоспособность - и щетки, постоянно тертые о коллектор, стираются.

По мере того, как контакт изнашивается, в контакте ухудшается, соответственно, ток в обмотке ротора. Сначала генератор дает небольшую зарядку на низких оборотах, «просыпаясь» после вылета, потом полностью отказывается. Сами щетки могут быть как отдельные узлы и знакомы с реле-регулятором.

Снимая щеточный узел с генератора, можно легко почувствовать, насколько он может быть выдвинут, чтобы перестала ощущаться упругость пружин - это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще кисти бывают неоднородными: со стороны крышки, где скапливается грязь и износ щеток, кисть стирается быстрее. Заметно это и по наличию бороздок на одном из колец.

Сама проточка не так страшна, если хлам точно. Вот волнообразная, с резкими перепадами диаметра - прямое указание на замену контактных колец или роторного узла.
Конструкция моноблока встречается на иностранных генераторах, когда и диодный мост, и реле регулятора, и щеточный узел составляют одно целое.Замена такого моноблока - дело недешевое, да и делать это при одних щетках глупо. Поэтому они разрастаются, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

К тому же, помимо износа контактных колец, вероятных причин неисправности немного - относительно небольшие токи не дают обмотке гореть, провод гораздо чаще встречается в месте соединения с коллекционер. Проверяется тестер ротора: сначала измеряется сопротивление между кольцами резервуара, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором - «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, - это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и зажигание обмотки, а для диодного моста - выходом из строя или поломкой диодов.Внешне симптомы схожи - падает мощность генератора (не работает одна-две фазы), либо генератор полностью отказывается.

Статор оценивается в первую очередь внешне - не должно быть потемнения изоляции и запаха гари. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпусе.

Используя аккумулятор и контрольную лампу - в тестерах напряжение при контроле не контролируется, и пробитый диод таким образом можно пропустить.Лампочка на 12 вольт на 40-60 Вт и аккумулятор в этом плане надежнее.
Схема проверки проста: «минус» от АКБ подключить к силовому выводу диодного моста, «плюс» через лампу поочередно подключить к каждому выводу моста, к которому подключены обмотки статора. Если на одной из фаз лампочка не горит - перегорели диоды. Далее поменяйте полярность подключения - в этом случае лампочка не загорится на одной фазе, иначе это укажет на проверку диодов в мосту.Повторяем процедуру, подключив «массу» к «подкове» диодного моста - лампа не загорается. При обратном подключении должны гореть все фазы. Дополнительные диоды проверяются от входов статора до клеммы, работающей на контроллере реле.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнутой.

Проблема с релейным регулятором

Порядок действий зависит от конструкции.Внешний (как на старых «Жигулях»), если зарядки нет, проверить просто - убедившись, что щеточный блок подошел к щеточному блоку после включения зажигания (включение амперметра на цепь между выводом 67 реле контроллер и узел кисти). Нет тока - меняй "шоколадку".

Если контроллер реле совмещен с щеточным узлом, то можно измерить нагрузку на щетки после включения зажигания: на бортовой может быть меньше, но обязательно.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при подаче нагрузки оно резко упадет, и исправный узел придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно становится следствием неисправности самого реле-регулятора. Напомним, что о схемах питания реле мы писали выше. В генераторах с дополнительными диодами он идет от самого генератора, на реле-регуляторе только ток через контрольную лампу.Такие генераторы различают просто - к ним подходит только одна низковольтная клемма от контрольной лампы. Реле признано неисправным, если в мосту исправны дополнительные диоды.

В генераторах внешнего возбуждения обязательно как минимум два низковольтных входа - один от контрольной лампы, второй - «плюс» зажигания. Это очень распространенная схема в азиатских генераторах, где развертывание слаботочного разъема легко расшифровать по маркировке (L - контрольная лампа, Ig - зажигание).В генераторах этого типа после включения зажигания обязательно напряжение на выводе IG, иначе возбуждения генератора не произойдет.

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101. Как найти

Печать

Генератор

На этой странице:


Генераторы ONAN Micro-Lite

В электрогенератор, наверное, самая большая причина головной боли владельцев Риалты.Используемая модель является самой маленькой и компактной из продуктовой линейки производителя, либо Онан, либо Женерак. Это означает, что он также самый дешевый из всей линейки.

Якобы виновник большинства проблем с генератором быть «лаком» на карбюраторе и топливной системе, из-за чего он не запускается или не продолжать бежать. Предположительно, если вы позволите автомобилю простаивать в течение несколько недель, потом начинает появляться лак от бензина.Для меня это непонятно, почему такая проблема с лаком не затрагивает многие другие небольшие генераторы используется в строительстве и производстве трубопроводов. Тем не менее, никаких гарантий покрытие предоставляется для проблем, причиной которых является лак.

При потере выходной мощности следует отметить следующее: к брошюре Онана, на каждые 1000 футов высоты над уровнем моря вы будете теряют 3-1 / 2% мощности и 1% на каждые 10 градусов выше 85 градусов окружающей среды.Что это означает, что, находясь в кемпинге на высоте 7000 футов, вы потеряете 7 x 3,5 или 24-1 / 2% потери мощности. Ваш генератор мощностью 2800 ватт превратился в генератор мощностью 2114 ватт. Аналогичные результаты, хотя и несколько меньшие потери, будут иметь место при температуре окружающего воздуха около 100 градусов или более.

Одно надежное решение проблемы "лака" кажется быть установкой клапана отсечки топлива в магистрали подачи газа к генератору. Перед отключением генератора на хранение клапан закрывается и никаких дополнительных газ подается в генератор.Затем генератору разрешается работать, пока он не использует залить все топливо в карбюратор и топливный бак. Думаю, лак не может форма без бензина. Для информации об установке топлива отсечной клапан, см. пункт меню «Модификации».

ONAN Micro-Lite 2800 Spec Sheet (171 КБ PDF)

Общая информация ONAN (1.84MB PDF)

Справочник владельца ONAN (1.24 МБ PDF)

Руководство по запчастям ONAN KV, KVC и KVD (1.94MB PDF)

Руководство по техническому обслуживанию ONAN KV, KVC и KVD (4.09MB PDF)

Руководство по установке ONAN KVC (740KB PDF)

Руководство оператора ONAN KVC (430 КБ PDF)

Несколько фото установки воздушного фильтра:

Оригинальная свеча зажигания Onan - это Champion RL95YC.

[вернуться наверх]


Generac

Первые годы модели Rialta использовали генератор Generac вместо более современного бренда Onan. Компания Generac начала постепенно отказываться от эти небольшие генераторные установки, которые использовались исключительно на Rialta, поэтому Виннебаго переключил к марке ONAN, начиная с 2000 модельного года.

Мне сказали, что по состоянию на май 2006 г. для них доступны заводские детали, поэтому необходимо найти либо уже использованные детали или весь агрегат заменен генератором Onan более новой модели. Фактически карбюраторы, стартеры, воздушные фильтры, глушители, масляные фильтры, свечи зажигания, соленоиды, топливные насосы, прокладки и многие другие детали легко доступны, некоторые даже от Generac, хотя цены часто бывают завышенными.Также есть несколько мест перечисляют части, которых у них нет.

Краткая справочная таблица запчастей Generac (11,2 КБ PDF)

Руководство пользователя и Инструкции по установке (модель 0661-1) (5,79 МБ PDF)

Руководство пользователя и Инструкции по установке (модель 0661-2) (6,58 МБ PDF)

Руководство пользователя и Инструкции по установке (модель 0661-3) (7.41 МБ PDF)

Руководство пользователя и Инструкции по установке (модель 0661-4) (3,44 МБ PDF)

Руководство пользователя и Инструкции по установке (модель 0661-5) (2,18 МБ PDF)

Руководство пользователя и Инструкции по установке (модели 0940-1 и 0941-1) (4,95 МБ PDF)

Руководство пользователя и Инструкции по установке (модели 0940-2 и 0941-2) (4.20MB PDF)

Руководство пользователя (модели 9557-0 и 9557-1) (2.61 МБ PDF)

Руководство по обслуживанию (модели 0940-2 и 0941-2) (3,32 МБ PDF)

Руководство по обслуживанию (ранняя модель NP-30G) (4,53 МБ PDF)

Руководство по диагностике для NP-45G, -55G и -65G (2,73 МБ PDF)
Хорошие процедуры поиска и устранения неисправностей и тестирования, хотя не все применимы. Не включает модуль Genistor.

[вернуться наверх]


Советы по запуску:

Было много дискуссий о генераторах, которые закончить, но не начать.Не в каком-либо определенном порядке проверьте следующее:

  1. Запустите двигатель Rialta, затем попробуйте запустить генератор. Если это сработает, это означает, что у вашего тренера разрядились батареи.

  2. У вас больше четверти бака бензина? Есть авто функция отключения генератора, когда бензобак опускается ниже четверти бака в качестве меры безопасности, чтобы вы не застряли где-нибудь. Не полагайтесь на это, потому что не все звукосниматели были вставлены на одинаковую глубину.

  3. Достигнут ли уровень масла в генераторе надлежащий уровень? Неправильный уровень масла и генератор не запускается. Еще одна мера безопасности. Некоторые модели имеют неисправный датчик масла, который завод рекомендует отключить.

  4. Вы припаркованы на относительно ровной поверхности? Опять же газ или нефть.

  5. Были ли произведены ремонтные работы в установке, в которой произошел газ? линия, бензобак, генератор или газовая линия генератора? Может пикап не заменили.

  6. Подборщик в бензобаке генератора забит "хламом"?

  7. Замкнут ли пусковой выключатель на панели? Не забывай, что это как остановить генератор, и если выключатель остановится, то агрегат будет никогда не запускать и продолжать работать.

  8. Есть ли где-нибудь ручное отключение газа и / или выключателя хода? в контуре / газопроводе, что не позволяет генератору перейти в рабочий режим?

  9. Проверили свечу зажигания и провод?

  10. Вы сняли свечу зажигания, пытались запустить двигатель и проверили, не попадает ли топливо в камеру? Для этого отключите провод свечи зажигания, попробуйте запустить генератор, вытащите свечу и проверьте наличие газа на конце.Ни газа, ни запуска.

[вернуться наверх]

2114 римскими цифрами: 2114 = MMCXIV - Генератор римских цифр

Что такое римские цифры?

Римские цифры (I, V, X, L, C, D, M) образуют систему счисления, которая использовалась в Древнем Риме, где буквы обозначают числа. Они использовались в Европе до позднего средневековья. Это контрастирует с арабскими цифрами, которые являются современной системой счисления, используемой во всем мире (0, 1, 2, 3, 4, 5, 6, 7, 8, 9).Наш вышеупомянутый инструмент позволяет конвертировать арабские цифры в римские.

Римские цифры и их арабские аналоги можно найти в таблице ниже:

Традиционная римская система счисления использовалась только для чисел до 3999, которые представлены как MMMCMXCIX. Теоретически вы можете добавить больше «M» в начало, что добавляет 1000 для каждой «M», но более простой способ - добавить римские цифры с чертой. Верхняя черта над римской цифрой означает, что вы умножаете ее на 1000, поэтому V̅ составляет 5 * 1000 = 5000.

Когда используются римские цифры?

Римские цифры обычно не используются в наши дни, но есть некоторые ограниченные сценарии, в которых вы можете столкнуться с ними. Вы можете использовать наш генератор римских цифр для этих различных случаев использования. Обычно римские цифры используются в приглашениях, циферблатах часов и в названии ежегодного Суперкубка. Они также использовались в королевских титулах, чтобы обозначить, какой король или королева.

  • Роялти: Исторически римские цифры использовались в королевских именах.Например, Елизавета II или королева Елизавета Вторая. То же самое и с папами.
  • Приглашения на свадьбу: Иногда люди делают приглашения на свадьбу более стильными, записывая числа и время римскими цифрами.
  • Главы в книгах: Иногда главы в книгах обозначаются римскими цифрами.
  • На часах: Вы можете купить специализированные часы, которые показывают часы дня римскими цифрами.
  • Классическая музыка: В некоторых произведениях классической музыки номера движений указаны римскими цифрами.
  • Суперкубок: Годовой номер Суперкубка всегда обозначается римскими цифрами. Например, Суперкубок LIV состоится в 2020 году и станет 54-м Суперкубком.

ATD 2114 Миниатюрный гаечный ключ с воздушным храповым механизмом 1–4 дюйма

CPO Commerce, LLC («CPO») управляет веб-сайтами, расположенными по адресу www.cpooutlets.com, и другими веб-сайтами, на которых появляется копия этой политики конфиденциальности (в совокупности «Сайты CPO»), в качестве услуги для своих клиентов, проживающих в США. Штаты Америки, их территории и владения.CPO является владельцем или авторизованным пользователем контента, отображаемого на сайтах CPO.

CPO принял эту политику конфиденциальности, чтобы сообщить вам следующее:

  • Как мы собираем информацию на сайтах CPO.
  • Типы информации, которую мы собираем на сайтах CPO.
  • Как мы используем собираемую информацию.
  • Обстоятельства, при которых CPO может раскрывать информацию, собранную на сайтах CPO, третьим лицам.
  • Варианты, доступные вам на сайтах CPO в отношении сбора и использования вашей информации.
  • Процедуры безопасности, которые мы внедрили для защиты вашей личной информации.

Для целей этой политики конфиденциальности «Личная информация» - это личная информация об отдельном лице, как более подробно описано в применимых законах о конфиденциальности. Вам следует внимательно ознакомиться с этой политикой конфиденциальности перед использованием сайтов CPO.

Если у вас есть вопросы или опасения относительно этой политики конфиденциальности или сайтов CPO, вам следует связаться с нами, вам следует связаться с нами (см. Раздел 12).

1. Сфера действия политики

Настоящая политика конфиденциальности применяется к использованию вами Сайтов CPO и обработке CPO информации, включая Личную информацию, собранную CPO или от ее имени через Сайты CPO. Использование вами связанных или связанных веб-сайтов или веб-сайтов, на которые вы можете быть перенаправлены, может регулироваться другими или дополнительными условиями, уведомлениями и политиками, и такие условия, уведомления и политики должны регулировать эти веб-сайты.Для получения информации о сборе и использовании информации на любом из этих веб-сайтов или других сторонних сайтах, пожалуйста, ознакомьтесь с условиями использования и политиками, предоставленными этими веб-сайтами.

ПРИМЕЧАНИЕ. НАСТОЯЩАЯ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ НЕ ПРИМЕНЯЕТСЯ К ИНФОРМАЦИИ, ПРЕДОСТАВЛЯЕМОЙ ВЫ ДОБРОВОЛЬНО ИЛИ НЕДОБРОВОЛЬНО, ЧЕРЕЗ ОТВЕТЫ НА НЕКОТОРЫЕ ЗАПРОСЫ ОБСЛЕДОВАНИЯ, НАЧИНАЯ НА САЙТАХ CPO. НЕКОТОРЫЕ ИЗ ЭТИХ ИССЛЕДОВАНИЙ проводит YAHOO! INC. И ДРУГИЕ ТРЕТЬИ ЛИЦА. ТАКАЯ ИНФОРМАЦИЯ БУДЕТ УПРАВЛЯТЬСЯ ПРИМЕНИМОЙ ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТИ (IES) YAHOO! INC.ИЛИ ДРУГИЕ ТРЕТЬИ ЛИЦА.

2. Наши методы сбора информации

Информация, собираемая автоматически. Когда вы посещаете Сайты CPO для размещения заказа, просмотра, чтения или загрузки информации, мы можем автоматически собирать и хранить следующие типы нелично идентифицируемой информации:

  • Информация, собираемая в виде журналов сервера на основе информации, предоставленной вашим браузером.
  • Статистика переходов.
  • Ваш IP-адрес.
  • Тип веб-браузера, который вы используете для доступа к сайтам CPO.
  • Тип используемой операционной системы.
  • Имя домена и хоста, с которого вы выходите в Интернет.
  • Дата и время доступа к сайтам CPO.
  • Интернет-адрес сайтов, с которых вы напрямую перешли на CPO Sites.

Персональная информация, добровольно предоставленная пользователем. Вы можете использовать части Сайтов CPO без предоставления какой-либо личной информации. Однако для того, чтобы воспользоваться всеми возможностями сайтов CPO и получить доступ и использовать многие функции, имеющиеся на сайтах CPO, включая размещение заказов на продукты, предлагаемые для продажи на сайтах CPO, и получение CPO эксклюзивные сообщения электронной почты, вы должны предоставить определенную личную информацию. Вы также можете предоставлять Личную информацию, когда участвуете в различных услугах и предложениях на сайтах CPO.Личная информация может включать, без ограничений:

  • Ваше имя, почтовый адрес, адрес электронной почты, номер телефона, номер факса, платежная информация, номер кредитной карты и сопутствующая информация.
  • Информация о ваших интересах, профессии, использовании продукта и предпочтениях.

Вас также могут попросить ответить на дополнительные вопросы, чтобы помочь нам удовлетворить ваши потребности. Некоторые функции на сайтах CPO, такие как функция «Отправить эту страницу другу по электронной почте», могут потребовать от вас предоставления информации о третьих лицах.Точно так же, если вы запрашиваете, чтобы заказ или подарок был отправлен непосредственно другому лицу, а не вам, вас также попросят предоставить информацию о получателе заказа или подарка. Эта информация может включать имя третьей стороны, адрес, номер телефона, номер факса, адрес электронной почты и другую подобную информацию.

3. Информация Гарантия

Если вы предоставляете Личную информацию через Сайты CPO, включая Личную информацию о лицах, кроме вас самих, вы гарантируете, что (i) у вас есть полномочия предоставлять эту Личную информацию и предоставлять CPO право использовать такую ​​Личную информацию в соответствии с настоящим Соглашением. политика конфиденциальности, (ii) вы предоставили эту Персональную информацию добровольно и (iii) вы соглашаетесь на использование этой Персональной информации в соответствии с настоящей политикой конфиденциальности.

4. Использование и раскрытие информации

Использование автоматически собираемой информации. Информация, автоматически собираемая через сайты CPO, предоставляет нам информацию об использовании вами сайтов CPO, в том числе о том, какие страницы наиболее популярны среди пользователей сайтов CPO. Эта информация также позволяет нам определять, правильно ли работают сайты CPO, и вносить изменения в сайты CPO, чтобы пользователь мог лучше взаимодействовать с сайтами CPO.Мы не используем эту информацию для идентификации конкретного пользователя.

Мы можем агрегировать и использовать определенную неличную информацию для исследовательских или маркетинговых целей, а также можем делиться, продавать и сдавать в аренду или обменивать полученную информацию и статистическую информацию с нашими партнерами по маркетингу, рекламодателями или другими третьими сторонами.

Использование информации неличного характера, добровольно предоставленной пользователем. Оставаясь включенным в наш список рассылки, вы подтверждаете, что мы можем продавать, сдавать в аренду, делиться, обменивать или иным образом предоставлять или передавать вашу неличную информацию, такую ​​как демографические и профессиональные данные, третьим лицам.Такие третьи стороны могут использовать такую ​​информацию для любых целей, которые они пожелают, или могут передавать такую ​​информацию другим третьим лицам.

Использование информации в коммерческих целях. CPO использует личную информацию, которую вы предоставляете нам, для внутренних деловых целей, таких как (i) для проверки при входе в систему в качестве зарегистрированного пользователя, если применимо; (ii) в маркетинговых целях; (iii) связаться с вами по поводу продуктов или услуг, которые вы заказали или запросили, и предоставить то же самое; (iv) для проведения рекламных акций, включая, помимо прочего, розыгрыши, конкурсы или подписки, в которых вы участвовали; (v) обрабатывать и отправлять заказы; (vi) для отправки подтверждений заказа и отгрузки; (vii) для обслуживания клиентов, ответа на ваши запросы и запросы и улучшения предложения продуктов и услуг; (viii) вести учет заказов, возвратов и обменов; (ix) для защиты вас и нас от ошибок и мошенничества; (x) для отправки информации, предупреждений о продуктах и ​​услугах и эксклюзивных предложений; (xi) для записи использования Сайтов CPO; (xii) для настройки Сайтов CPO в соответствии с вашими личными предпочтениями; и (xiii) настраивать рекламную и маркетинговую информацию о наших продуктах и ​​услугах.Мы также можем обмениваться информацией, включая Личную информацию, с другими компаниями и организациями для защиты от кредитного мошенничества и снижения рисков.

Поставщики услуг и продавцы. Мы также можем передавать вашу Личную информацию определенным третьим сторонам, которые предоставляют услуги для CPO. Эти третьи стороны могут размещать Сайты CPO, управлять определенными функциями Сайтов CPO, распечатывать или отправлять рассылки, предоставлять маркетинговые материалы для Сайтов CPO, авторизовывать и обрабатывать ваши платежи, обеспечивать обслуживание клиентов, анализировать данные и помогать в выполнении ваших заказов, отправлять электронные письма от имени CPO или иным образом помогают CPO в работе сайтов CPO.Эти третьи стороны не имеют права использовать или раскрывать вашу Личную информацию для каких-либо целей, кроме оказания услуг, указанных CPO.

Совместные службы баз данных. Мы можем участвовать в совместных службах баз данных. Эти услуги помогают нам направлять печатные рассылки и другие маркетинговые инициативы соответствующим покупателям и посетителям веб-сайтов. Имена и почтовые адреса могут совместно использоваться участвующими сторонами в услугах совместной базы данных, но кооперативу не предоставляется информация о кредитной карте или адреса электронной почты.

Деловые переводы. Автоматически собираемая информация и ваша Личная информация могут быть переданы в качестве актива в связи со слиянием или продажей, включающей все или часть CPO, или как часть корпоративной реорганизации, продажи акций или другой смены контроля.

Раскрытие необходимой информации. CPO может также предоставить вашу Личную информацию третьей стороне, если CPO добросовестно считает, что доступ, использование, сохранение или раскрытие разумно необходимы для удовлетворения любого применимого закона, постановления, судебного процесса или имеющего исковую силу запроса правительства.Например, от CPO может потребоваться раскрыть вашу Личную информацию для ответа на повестку в суд, постановление суда или другой судебный процесс.

5. Согласие на обработку и передачу информации

CPO может передавать информацию, которую вы отправляете нам, включая, помимо прочего, Личную информацию, получателям в странах, которые не обеспечивают такой же уровень правовой защиты данных, как страна, из которой вы получаете доступ к Сайтам CPO. Используя Сайты CPO, вы даете согласие на такую ​​передачу и обработку этой информации CPO.

6. Уведомление для родителей

Сайты CPO считаются сайтами для широкой аудитории и не предназначены для использования детьми. CPO не продает товары, предназначенные для детей, и не намеревается собирать Личную информацию от лиц младше восемнадцати (18) лет. Если вы являетесь родителем или опекуном ребенка, который предоставил нам личную информацию, сообщите нам, как указано в разделе 12 ниже, и мы удалим эту личную информацию.

7. Использование файлов cookie

Файлы cookie

- это фрагменты информации, которые веб-сайт передает на жесткий диск пользователя для идентификации предыдущих посетителей этих сайтов. Файлы cookie - это текстовые файлы, которые вы можете отклонить или удалить в любое время. Вы можете отключить файлы cookie в настройках вашего интернет-браузера. Однако, удаляя или отклоняя файлы cookie, вы можете помешать работе пользователей на сайтах CPO и других сайтах. Например, для совершения онлайн-транзакций необходимо принимать файлы cookie.

CPO использует файлы cookie для хранения информации о вашем посещении сайтов CPO, чтобы улучшить ваше посещение сайтов CPO. Например, хранение этой информации позволит нам иногда настраивать страницы учетной записи для вас. Мы также используем файлы cookie и технологии отслеживания для:

  • Отслеживайте посещения пользователей.
  • Отслеживайте свою корзину и покупки.
  • Определите, какие настройки отображаются чаще всего.
  • Сохраните свой пароль, чтобы вам не приходилось вводить его каждый раз при посещении сайтов CPO.

Кроме того, в настоящее время мы заключаем контракты с несколькими онлайн-партнерами для помощи в управлении и оптимизации сайтов CPO. Мы пользуемся услугами маркетинговой компании, чтобы помочь нам измерить эффективность нашей рекламы и то, как посетители используют наши сайты. Для этого мы используем веб-маяки и файлы cookie, предоставляемые нашей маркетинговой компанией на сайтах CPO. Тип информации, которую мы собираем, включает, какие страницы посещаются, какие продукты помещаются в корзину, какие заказы входят в процесс оформления заказа, какие проверки выполняются с оплатой и т. Д.Пополняя наши записи, эта информация помогает нам узнать, какие страницы наиболее привлекательны для наших посетителей, какие из наших продуктов больше всего интересуют наших клиентов и какие предложения хотят видеть наши клиенты. Хотя наша маркетинговая компания управляет информацией, поступающей с наших сайтов, от нашего имени, мы контролируем, как эти данные могут и не могут использоваться. Если вы не хотите помогать нам узнать, как улучшить наши сайты, продукты, предложения и маркетинговую стратегию, вы можете отказаться от нашей возможности анализировать такие данные, связавшись с нами (см. Раздел 12).

8. Безопасность

CPO и уполномоченные третьи стороны принимают разумные меры, включая административные, технические и физические меры, для защиты вашей Личной информации от несанкционированного доступа, потери, изменения, использования или раскрытия. Например, любая личная информация, которую вы вводите при размещении заказа на продукт, включая, помимо прочего, вашу кредитную карту и другую личную информацию, шифруется перед передачей на серверы сайтов CPO с использованием 128-битного шифрования Secure Sockets Layer, если оно поддерживается. вашим браузером.Кроме того, мы используем разумные меры для ограничения раскрытия вашей личной информации в соответствии с настоящей политикой конфиденциальности. Однако ваша личная информация никогда не может быть защищена на 100%: информация может передаваться по сетям без соответствующих мер безопасности и может быть доступна, удалена, изменена, использована или раскрыта неуполномоченными лицами. Вы можете помочь нам защитить вашу Личную информацию, (i) не передавая свой пароль или другую информацию учетной записи третьим лицам, (ii) используя безопасный веб-браузер и (iii) часто меняя свой пароль.

9. Управление вашей информацией

CPO оставляет за собой право сохранять любую личную информацию, разумно необходимую для надлежащего документирования своей коммерческой деятельности, а также для целей архивирования и хранения записей. Мы будем хранить вашу личную информацию столько времени, сколько разумно необходимо для целей, описанных в этой политике конфиденциальности. Вы можете узнать более подробную информацию об этой политике конфиденциальности, связавшись с нами (см. Раздел 12).

Вы можете «отказаться» от получения в будущем электронных писем или других сообщений от нас, щелкнув ссылку «отказаться от подписки» в нижней части любого электронного письма, которое вы получаете от нас, или связавшись с нами (см. Раздел 12).Обратите внимание, что удаление вашей личной информации из нашей базы данных или «отказ» не остановит (i) маркетинговый или рекламный контент, который готов к отправке по почте или находится в очереди для передачи вам до того момента, когда мы сможем реализовать ваш запрос. или (ii) использование вашей личной информации третьими сторонами, с которыми CPO, возможно, уже поделился вашей информацией.

10. Обновления и изменения политик

CPO может время от времени изменять эту политику конфиденциальности, размещая здесь обновленные версии политики конфиденциальности.Поскольку мы можем вносить изменения в эту политику конфиденциальности в любое время, не уведомляя вас, мы рекомендуем вам просматривать эту политику конфиденциальности каждый раз, когда вы получаете доступ к Сайтам CPO или используете их. Обратите внимание, что наши права на использование вашей личной информации будут основываться на политике конфиденциальности, действующей на момент сбора информации.

11. Связаться с CPO

Если у вас есть вопросы относительно сайтов CPO, политики конфиденциальности или вашей конфиденциальности на сайтах CPO, вы можете отправить запрос с любыми дополнительными вопросами в наш отдел обслуживания клиентов по электронной почте на адрес privacy @ cpooutlets.com или по почте на:

Розетки CPO
P.O. Box 50768
Пасадена, CA

Права на конфиденциальность в Калифорнии

В соответствии с законодательством Калифорнии, жители Калифорнии имеют право потребовать, чтобы CPO не делился своей личной информацией с третьими сторонами для использования этими третьими сторонами в прямом маркетинге. Чтобы сделать такой запрос, напишите нам по адресу [email protected] или по почте:

Розетки CPO
П.О. Box 50768
Пасадена, CA

Действует с 31 декабря 2007 г.

Политика конфиденциальности | КЕНЗО СУШИ | Онлайн-заказ | 5465 SNELL AVE | САН-ХОСЕ


В Menu11 / KENZO SUSHI, доступном с menu11.com, одним из наших основных приоритетов является конфиденциальность наших посетителей. Этот документ Политики конфиденциальности содержит типы информации, которая собирается и записывается Menu11, и способы ее использования.

Если у вас есть дополнительные вопросы или вам нужна дополнительная информация о нашей Политике конфиденциальности, не стесняйтесь обращаться к нам.

Файлы журнала

Menu11 следует стандартной процедуре использования файлов журнала. Эти файлы регистрируют посетителей, когда они посещают веб-сайты. Все хостинговые компании занимаются этим и являются частью аналитики хостинговых услуг. Информация, собираемая файлами журнала, включает адреса интернет-протокола (IP), тип браузера, поставщика услуг Интернета (ISP), отметку даты и времени, страницы перехода / выхода и, возможно, количество кликов. Они не связаны с какой-либо информацией, позволяющей установить личность. Цель информации - анализ тенденций, администрирование сайта, отслеживание движения пользователей на сайте и сбор демографической информации.

Файлы cookie и веб-маяки

Как и любой другой веб-сайт, Menu11 использует файлы cookie. Эти файлы cookie используются для хранения информации, включая предпочтения посетителей и страницы веб-сайта, которые посетитель посещал или посещал. Информация используется для оптимизации работы пользователей путем настройки содержимого нашей веб-страницы на основе типа браузера посетителей и / или другой информации.

Для получения более общей информации о файлах cookie, пожалуйста, прочтите статью «Что такое файлы cookie» на веб-сайте согласия на использование файлов cookie.

Политика конфиденциальности

Вы можете просмотреть этот список, чтобы найти Политику конфиденциальности для каждого из рекламных партнеров Menu11.

Сторонние рекламные серверы или рекламные сети используют такие технологии, как файлы cookie, JavaScript или веб-маяки, которые используются в их соответствующих рекламных объявлениях и ссылках, которые появляются в Menu11 и отправляются непосредственно в браузер пользователя. Когда это происходит, они автоматически получают ваш IP-адрес. Эти технологии используются для измерения эффективности их рекламных кампаний и / или для персонализации рекламного контента, который вы видите на посещаемых вами веб-сайтах.

Обратите внимание, что Menu11 не имеет доступа к этим файлам cookie, которые используются сторонними рекламодателями, и не контролирует их.

Политика конфиденциальности третьих лиц

Политика конфиденциальности

Menu11 не распространяется на других рекламодателей или веб-сайты. Таким образом, мы советуем вам ознакомиться с соответствующими Политиками конфиденциальности этих сторонних рекламных серверов для получения более подробной информации. Он может включать в себя их методы и инструкции о том, как отказаться от определенных вариантов.

Вы можете отключить файлы cookie в настройках вашего браузера.Более подробную информацию об управлении файлами cookie в определенных веб-браузерах можно найти на соответствующих веб-сайтах браузеров. Что такое файлы cookie?

Информация для детей

Еще одна часть нашего приоритета - это защита детей при использовании Интернета. Мы призываем родителей и опекунов наблюдать, участвовать и / или контролировать и направлять их действия в Интернете.

Menu11 сознательно не собирает личную информацию от детей младше 13 лет.Если вы считаете, что ваш ребенок предоставил такую ​​информацию на нашем веб-сайте, мы настоятельно рекомендуем вам немедленно связаться с нами, и мы сделаем все возможное, чтобы незамедлительно удалить такую ​​информацию из наших записей.

Только онлайн-политика конфиденциальности

Настоящая Политика конфиденциальности применяется только к нашей онлайн-деятельности и действительна для посетителей нашего веб-сайта в отношении информации, которой они поделились и / или собирают в Menu11. Эта политика не применима к любой информации, собираемой в автономном режиме или по каналам, отличным от этого веб-сайта.

Согласие

Используя наш веб-сайт, вы тем самым соглашаетесь с нашей Политикой конфиденциальности и соглашаетесь с ее Положениями и условиями.

DVR31 3-ступенчатая зарядка вспомогательного генератора-стабилизатор

Одноступенчатая зарядка с модулем DVR301

Операторы сообщают, что локомотивы, которые выключаются и перезапускаются несколько раз в день из-за стоимости топлива или правил загрязнения, преждевременно теряют емкость аккумулятора. Эта проблема вызвана одноступенчатым профилем заряда, обеспечиваемым обычным регулятором вспомогательного генератора DVR301.

При одноступенчатой ​​зарядке, как показано на графике зависимости напряжения и тока от времени на Рисунке 1, напряжение вспомогательного генератора стабилизируется до постоянного 74 В постоянного тока (типовое значение). Зарядный ток ограничен сопротивлением кабеля между генератором и батареей около 20 мОм, дополненным резистором 50 мОм, в результате чего общее сопротивление составляет около 70 мОм. При постоянном напряжении генератора 74 В напряжение на клеммах аккумулятора при 125 А составляет примерно 74–125 А * 0,07 Ом = 66 В. По мере того, как заряд продолжается, зарядный ток уменьшается, а напряжение аккумулятора увеличивается.После нескольких часов работы при работающем двигателе ток может упасть до 30 А, что приведет к напряжению аккумулятора 74 В - 30 А * 0,07 Ом = 72 В. Если двигатель в это время выключен, окончательная зарядка напряжение будет на 6 В меньше, чем 78 В (2,44 В на элемент), необходимое для полной зарядки.

Рисунок 1 - Профиль одностадийной зарядки

Производители аккумуляторов рекомендуют подавать 2,44 В на элемент или 78 В постоянного тока для 32-элементного аккумулятора во время зарядки в течение времени, достаточного для удаления аморфного сульфата свинца (PbSO 4 ), накопившегося на пластинах во время предыдущей разрядки.Если сульфат свинца не удаляется полностью до того, как зарядка прекращается при остановке двигателя, сульфатное покрытие на пластинах утолщается и кристаллизуется, становясь менее проводящим с каждым циклом заряда-разряда. В результате батарея постепенно теряет способность принимать заряд - процесс, называемый сульфатацией.

Трехступенчатый профиль заряда

Как показано на Рисунке 2, трехступенчатый профиль заряда, создаваемый DVR31, регулирует ток первой или основной ступени примерно до 20% от емкости батареи в соответствии с рекомендациями производителя.На второй стадии, или стадии абсорбции, напряжение выпрямителя регулируется до 78 В. Это повышенное напряжение преобразует максимальное количество активного материала батареи при выравнивании заряда в каждой ячейке, таким образом сводя к минимуму сульфатирование и потерю емкости. На третьем, или плавающем, этапе DVR31 поддерживает регулировку напряжения, но при более низком заданном значении (72 В). В этом режиме аккумулятор потребляет лишь немного больше, чем ток саморазряда, необходимый для поддержания полного заряда.

Рисунок 2 - Трехступенчатый профиль заряда

Результат - незначительная потеря электролита на стадии поплавка.Это преимущество особенно важно для свинцово-кислотных батарей с регулируемым клапаном (VRLA).

Массовый этап

При запуске двигателя DVR31 подает команду на ток основной ступени 90 ампер. Батарея ведет себя как конденсатор в том смысле, что постоянный зарядный ток приводит к увеличению напряжения батареи со временем. Стадия наливного питания завершается, когда напряжение достигает предела 78 В. При зарядке из низкого начального состояния заряда примерно 80% емкости сохраняется на стадии накопления.Характерный отклик регуляторов напряжения и тока обеспечивает переход между основной и абсорбционной стадиями.

Ступень абсорбции

При фиксированном напряжении 78 В ток батареи на второй ступени примерно экспоненциально спадает со временем от тока начальной основной ступени до тех пор, пока не будет удовлетворен один из двух критериев завершения ступени поглощения. Этими критериями являются:

  • либо ток ступени установившегося поглощения падает до 25 А, либо
  • вторая производная заряда аккумулятора, d 2 Q / dt 2 , падает ниже заданного порога.

Обычно 95% емкости аккумулятора сохраняется, если двигатель работает достаточно долго для того, чтобы процесс зарядки достиг конца стадии абсорбции.

Принудительный переход от абсорбции к плавающему в зависимости от второй производной заряда (запатентованная методология) обеспечивает форму внутренней температурной компенсации. Ток на этом этапе уменьшается медленнее с увеличением температуры батареи. В результате более высокая температура приводит к достижению предела заряда за более короткое время.Вот что произошло бы, если бы напряжение на абсорбционной ступени уменьшалось с повышением температуры. Переход от стадии поглощения к стадии плавания в зависимости от второй производной заряда также гарантирует, что закороченный элемент или другой дефект батареи не приведет к непрерывной работе при повышенном напряжении.

Компаратор отслеживает сигнал обратной связи по току батареи и принудительно выполняет плавающий переход, когда ток меньше 25 А. Преобразователь напряжения в частоту и микроконтроллер выполняют вычисление d 2 Q / dt 2 .

Для батарей VRLA напряжение абсорбционной ступени снижено до 76 В в соответствии с типичными рекомендациями производителя.

Ступень с плавающей запятой

Регулятор напряжения поддерживает напряжение выпрямителя на уровне 72 В (2,22 В на канал) в результате изменения команды напряжения с 78 В на 72 В, когда удовлетворяется один из двух критериев перехода абсорбция / плавающий режим. Это позволяет батарее потреблять требуемый ток саморазряда. Это напряжение сохраняется до остановки двигателя. Потери электролита на стадии поплавка незначительны.

Функциональное описание DVR31

Подключение полевого прерывателя цепи
DVR31 отключает внешний полевой прерыватель цепи на 15 А при повышении напряжения выпрямителя 118 В, чтобы предотвратить повреждение цепи управления и оборудования, подключенного к шине выпрямителя. DVR31 способен отключать оригинальный автоматический выключатель, установленный на локомотиве; новое оборудование не требуется.

Схема DVR31
DVR31 содержит следующие схемы:

  • Низковольтный стабилизированный источник питания
  • ШИМ-контроллер полевого прерывателя и транзистор
  • Усилители ошибок напряжения и тока
  • Масштабированные выходы напряжения выпрямителя, напряжения батареи и тока батареи для подключений регистратора данных
  • Светодиодный индикатор датчика пропадания тока
  • Светодиоды состояния заряда

Блок питания низкого напряжения

Низковольтный источник питания обеспечивает управляющее питание +12 В на печатную плату через регулируемый понижающий импульсный преобразователь, подключенный к батарее локомотива через внешний 5.Резистор 7 Ом. Управляющее задание +5 В генерируется микросхемой ШИМ.

Регулировка напряжения и тока
Регулировка осуществляется отдельными контурами регулирования напряжения и тока. Ток ограничивается заданным значением, когда ток зарядки превышает текущее заданное значение. Точно так же напряжение ограничивается, когда напряжение генератора превышает заданное значение напряжения. Команда напряжения абсорбционной ступени регулируется потенциометром, установленным на плате. Напряжение ограничивается уровнем поглощения 78 В после того, как ток основной ступени достигает заданного значения тока.После перехода между стадией абсорбции и плавающего режима команда напряжения снижается до уровня плавающего напряжения 72 В.

Защита от короткого замыкания ШИМ-транзистора

При высоких оборотах двигателя вспомогательный генератор будет производить опасно высокое напряжение, если транзистор ШИМ закорачивается или постоянно включен из-за неисправности компонента. В этом случае компаратор перенапряжения отключает внешний прерыватель, если напряжение вспомогательного генератора превышает порог срабатывания перенапряжения.Этот порог предварительно установлен на уровне 118 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
