Правильная установка поршневых колец

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 692

Капитальный ремонт двигателя предусматривает замену многих деталей и узлов на новые.  Установка поршневых колец на моторе – это процедура, которая позволяет восстановить начальную мощность и экономичность двигателя.

Инструменты и приспособления для работы

Перед установкой колец приготовьте такие инструменты и материалы:

  1. Динамометрический ключ.
  2. Набор головок для динамометрического ключа.
  3. Специальное обжимное устройство.
  4. Приспособление для облегчения переворачивания двигателя (если есть).
  5. Молоток (желательно с прорезиненной ручкой).
  6. Свежее моторное масло.
  7. Ветошь или бумагу для протирки от старой смазки.

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

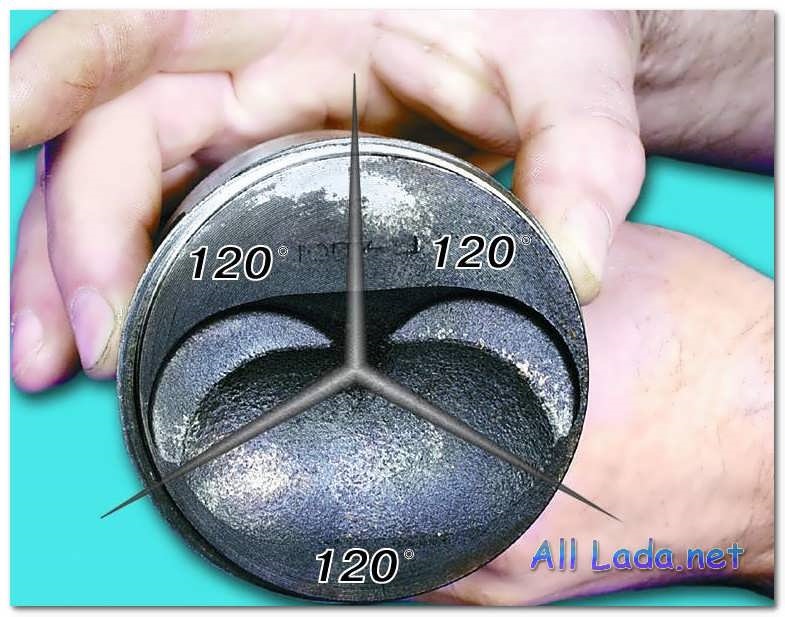

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

Ещё кое-что полезное для Вас:

С помощью молоточка легкими постукиваниями  добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Для этого берем бугель (крышку шатуна), вкладыш и масло. Предварительно вытерев вкладыш от старой смазки, смазываем свежим моторным маслом. Устанавливаем вкладыш в бугель, совместив метки на обеих деталях. При установке бугеля на шатун замки на них должны совпасть. Остается только затянуть гайки крепления бугеля.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

Вал должен крутиться легко и свободно, больших усилий, чтобы его провернуть, прикладывать не нужно, иначе повредите коленчатый вал и вкладыши. На этом установка поршневых колец и постановка поршня с шатуном на место, считается законченной.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Поршневые кольца - RacePortal.ru

 При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%. Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.

 Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

 Обеспечение герметичности между поршнем и стенками цилиндра. Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя. Отвод тепла от поршня к стенкам цилиндра.

 Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня. Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

 Тип колец Поршневые кольца делятся на два типа: Компрессионные,маслосъёмные.

1-Компрессионное кольцо

1.1-Молибденовая противоизносная вставка

2-Второе компрессионное кольцо

3-Маслосъёмное кольцо

3.1. Верхняя маслосъёмная пластина

3.2. Тангенциальный расширитель

3.3. Нижняя маслосъёмная пластина

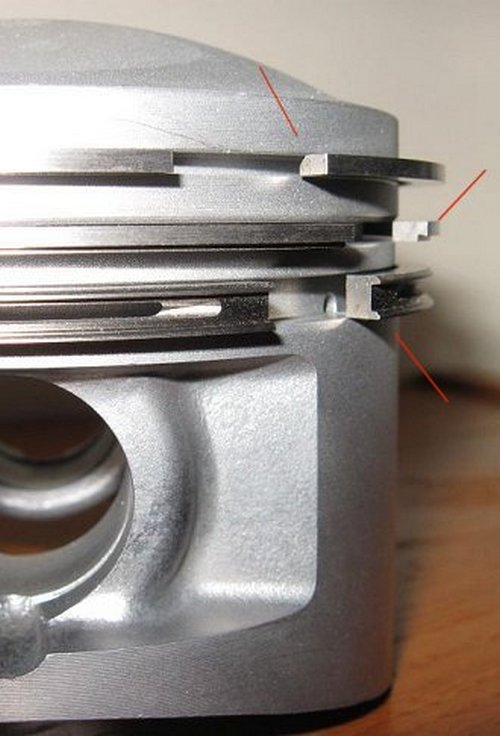

 Поршень с поршневыми кольцами Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке. Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

 Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное. Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Поршневые кольца - терминология
  •  Концевой зазор в свободном состоянии
  • Концевой зазор в сжатом состоянии
  • Торсионная закрутка кольца после сжатия
  • Компрессионные поршневые кольца



 Первое (верхнее) компрессионное кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца.

 Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца.Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

 Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

 Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен.

Поэтому современные кольца имеют только прямоугольную форму замка.

 Правильная установка поршневых колец Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца. Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессионные поршневые кольца не допускается устанавливать на поршень руками. Для этого необходимо использовать специальное приспособление, обеспечивающее равномерное разжатие кольца по всей окружности и ограничение максимального разжатия. Установка кольца руками, с увеличенным и неравномерным расжатием, значительно сокращает срок службы кольца.

 Прижатие компрессионных колец к стенкам гильзы цилиндра

 На этом рисунке видно, что газы из камеры сгорания через зазор между жаровым поясом поршня и стенкой цилиндра и через зазор между стенкой перегородки и поршневым кольцом попадают во внутреннюю полость поршневого кольца. При этом давление во внутренней полости верхнего компрессионного кольца практически равно давлению в камере сгорания. За счёт давления газов на внутреннюю поверхность кольца происходит дополнительное прижатие поршневого кольца к стенкам цилиндра. Некоторая часть газов также попадает во внутреннюю полость второго компрессионного кольца. Поскольку первое компрессионное кольцо дросселирует давление газов, давление во внутренней полости второго компрессионного кольца мотет быть равно 30 – 60%, от давления во внутренней полости первого компрессионного кольца.

 С учётом того, что все процессы в двигателе происходят достаточно быстро, давление из внутренних полостей поршневых колец не падает до следующего такта рабочего хода, это явление называется аккумулированием давления. Аккумулирование давления обеспечивает приемлемую работу поршневых колец, частично потерявших свою упругость в результате старения или перегрева. Потерявшие упругость поршневые кольца будут удовлетворительно работать на режиме высоких нагрузок двигателя, но при работе двигателя в режиме низких нагрузок поршневые кольца не обеспечат необходимое уплотнение. Поэтому, исправными можно считать поршневые кольца серийного легкового автомобиля, обеспечивающие прижатие к стенкам цилиндра за счёт собственной упругости.

 Некоторые производители поршневых колец заявляют, что до 90% усилия прижатия поршневых колец возникает за счёт давления рабочих газов двигателя. Возможно, кольца с подобными технически характеристиками подойдут только для специальных спортивных двигателей, постоянно работающих в диапазоне высоких оборотов и высоких нагрузок, Но вряд ли такое кольцо будет успешно работать в двигателе серийного автомобиля. Специально подготовленные поршневые кольца, как и многие другие детали двигателя, могут улучшить работу двигателя на строго определённых режимах оборотов и нагрузки. Но при этом значительно ухудшить работу двигателя на остальных режимах.

 Очень важным эксплуатационным размером является боковой зазор между кольцом и канавкой поршня, поскольку именно от него зависит давление в поршневой канавке. В среднем этот зазор равен 0,04 ÷ 0,08 мм. От величины этого зазора также зависят ударные нагрузки на перегородки поршневых колец и, соответственно, шумность работы двигателя, возрастающие при увеличении зазора или вероятность заклинивания (потери подвижности) поршневых колец при уменьшении зазора.

 Многие автомеханики считают, что поршни не подлежат дальнейшей эксплуатации по причине износа направляющей части (юбки) поршня, но обычно износ направляющей части поршня незначителен. Разумеется, если поршень не работал в режиме масляного голодания, и на поверхности поршня и стенок цилиндров не образовались задиры. На самом деле поршень часто выбраковывается по причине недопустимого износа канавки верхнего компрессионного кольца.

При производстве и высота поршневых колец, и высота канавки поршня имеют некоторый разброс, поэтому, для обеспечения необходимого зазора, иногда бывает возможность подбора поршневого кольца необходимой высоты.

 Форма второго компрессионного кольца отличается от формы первого компрессионного кольца. Иногда из-за своеобразной формы наружной поверхности второе компрессионное кольцо называется скребковым Это кольцо работает не только как компрессионное, но и участвует в регулировании количества масла на стенках цилиндров, то есть частично выполняет задачу маслосъёмного кольца. Нижняя часть рабочей поверхности второго кольца изготавливается в виде скребка, который при перемещении поршня вниз снимает со стенок цилиндра лишнее масло. Нижнее компрессионное кольцо работает в значительно более лёгких условиях. И температура в зоне кольца и давление газов на кольцо (соответственно сила прижатия кольца к стенке цилиндра) значительно ниже по сравнению с подобными показателями, оказывающими воздействие на верхнее кольцо. Оба компрессионные кольца допускается устанавливать только в одном положении. На верхней поверхности компрессионного поршневого кольца ставится метка «Т», «ТОР» или другие. Кольцо всегда устанавливается этой меткой вверх. Неправильно установленное поршневое кольцо, неправильно работает.



 Маслосъёмные кольца устанавливаются ниже компрессионных поршневых колец. На поршни двигателей современных легковых автомобилей устанавливается всего по одному маслосъёмному кольцу. Хотя старые двигатели, особенно предназначенные для стационарного применения, использовали по несколько маслосъёмных колец.

 Маслосъёмные кольца предназначены для регулирования количества масла, находящегося на стенках цилиндра. Тут не очень подходит русская поговорка: «Кашу маслом не испортишь». Масла на стеках цилиндра должно быть не как можно больше, а ровно сколько необходимо. Недостаточное количество масла приведёт к масляному голоданию и, вследствие этого, к повышенному износу поршневых колец, поршня и поверхности цилиндра. В некоторых тяжёлых условиях работы двигателя при наличии масляного голодания могут произойти задиры в соединение поршня с цилиндром, и даже полное заклинивание поршня в цилиндре. Так же нежелательно излишнее количество масла на стенках цилиндра. Лишнее масло, через компрессионные кольца попадает в камеру сгорания двигателя. Что приводит к повышенному расходу масла, образованию нагара на стенках камеры сгорания, клапанах и свече зажигания. Нагар от сгоревшего масла в камере сгорания и на клапанах значительно ухудшает некоторые технические характеристики двигателя. Во время работы двигателя система смазки разбрызгивает в нижней внутренней полости цилиндра большое количество смазки, необходимого для смазывания поршневого пальца и охлаждения поршня.

 При перемещении поршня вниз, маслосъёмное кольцо своими кромками собирает излишнее масло со стенок цилиндра и через дренажные отверстия в канавке поршня направляет его во внутреннюю полость поршня. Далее масло стекает в масляный поддон, возвращаясь в систему смазки двигателя.

 Для надёжной работы двигателя на стеке цилиндра должен находится тонкий слой масла, установленной толщины. Слой масла зависит не только от маслосъёмного кольца, но и от качества обработки поверхностей, как самих стенок цилиндров, так и поршня. Иногда можно слышать мнение, что чем чище отполирована поверхность стенки цилиндра, тем меньше сила трения и тем лучше работает двигатель. На самом деле это не так.

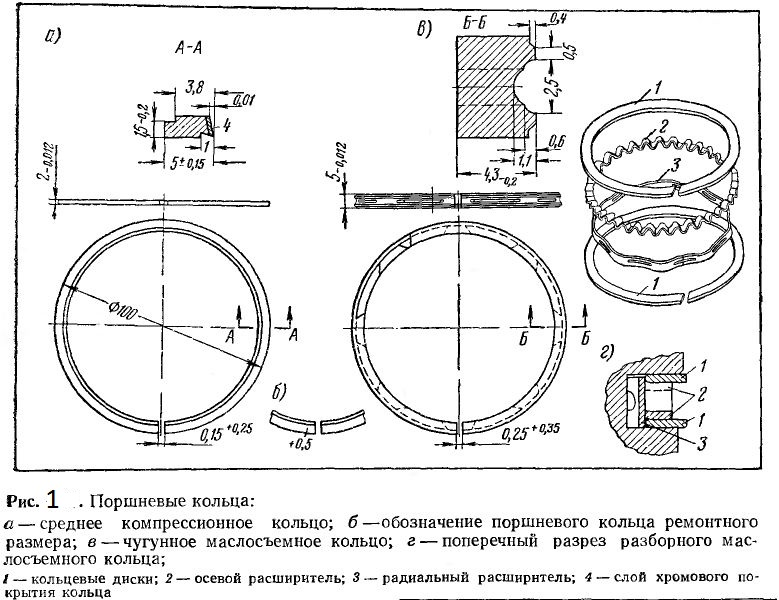

 Составные трёхкомпонентные маслосъёмные кольца оставные маслосъёмные кольца с различными типами расширителей

 Различные типы тангенциальных расширителей составных маслосъёмных колец





Составное четырёхкомпонентное кольцо
  1. Верхняя плоская пластина
  2. Осевой расширитель
  3. Радиальный расширитель
  4. Нижняя плоская пластина



Материалы поршневых колец

 К материалам, из которых изготавливаются поршневые кольца, предъявляются очень высокие требования. Во время работы температура верхнего компрессионного кольца достигает 300º С. При этой температуре кольцо должно сохранять эластичность, обладать низким коэффициентом трения по материалу, из которого изготовлены стенки цилиндров, и иметь высокую износоустойчивость. До 50 ÷ 60% всех потерь на трение в двигателе приходится на трение между поршневыми кольцами и стенками цилиндра.

 Обычно компрессионные поршневые кольца двигателей серийных автомобилей изготавливаются из специальных сортов прочного легированного чугуна, но в последнее время компрессионные кольца, особенно высокофорсированных двигателей, изготавливаются из стали. Для повышения износостойкости компрессионных колец на них рабочую поверхность наносится хромовое или молибденовое покрытие. Пористый хром, применяемый для покрытия поршневых колец, удерживает на своей поверхности необходимое количество масла. Эти покрытия имеют не только высокую износостойкость, но и уменьшенный коэффициент трения в паре с чугуном, из которого изготовлен блок цилиндров или вплавленные гильзы цилиндров алюминиевого блока. На поршневые кольца молибден наносится методом плазменного напыления. Поскольку молибден достаточно дорогой металл, обычно он наносится только на верхнее компрессионное кольцо, при этом перед напылением молибдена на рабочей поверхности кольца делается тонкая пазовая проточка. По своим физическим качествам хромированные поршневые кольца несколько отличаются от поршневых колец с молибденовым покрытием.

 Неисправности поршневых колец

 Основной неисправностью поршневых колец является их износ в процессе продолжительной эксплуатации. Ресурс поршневых колец двигателей отечественных автомобилей приблизительно равен 150000 км. (Вернее состояние соединения между поршневыми кольцами и стенками цилиндров). Кольца современных автомобилей передовых производителей могут служить до 300000 км, правда, иногда приходится слышать от владельцев, что двигатель их автомобиля уже прошёл 500000 км. Пробег лучших грузовых автомобилей-тягачей может быть более 1000000 км. Но эти пробеги могут быть значительно уменьшены неправильной эксплуатацией. К ускоренному износу поршневых колец приводит несвоевременная замена масла в двигателе, использование не подходящего для этого двигателя или загрязнённого мала. Несвоевременная замена воздушного фильтра и, тем более, эксплуатация автомобиля вообще без воздушного фильтра или езда по пыльным дорогам. Применение некачественного топлива или несвоевременная замена топливного фильтра. К тяжёлым условиям можно отнести постоянную эксплуатацию автомобиля в городских пробках. Очень вредны для колец кратковременные поездки, при которых двигатель не успевает прогреться до нормальной рабочей температуры, особенно в зимнее время. Не допускается эксплуатация двигателя с высокими нагрузками, до его полного прогрева. Система управления двигателя некоторых высокофорсированных автомобилей не позволяет двигателю развивать полную мощность, пока температура масла в двигателе не достигнет установленного предела. Именно масла, а не охлаждающей жидкости системы охлаждения.

 Бывают случаи быстрого, лавинообразного разрушения поршневых колец. Это может произойти или из-за сильного перегрева двигателя или в результате работы двигателя в условиях недостаточной смазки. В таких случаях возможно заклинивание колец в цилиндре, образование задиров на стенках цилиндра и поршне, разрушение поршневых колец и перегородок между кольцевыми канавками поршня. Такое состояние двигателя диагностируется достаточно легко. Признаком недопустимого износа поршневых колец является повышенное потребление масла. Если двигатель малолитражного автомобиля расходует более 0,5 литра масла на 1000 км и при этом при трогании с места после остановки перед светофором наблюдается появление из системы выпуска сизого дыма, можно предположить что поршневые кольца двигателя имеют недопустимый износ. В этом случае может наблюдаться повышенное давление картерных газов двигателя, которое можно определить, отсоединив шланг системы принудительной вентиляции картера двигателя. Также о большом давлении картерных газов свидетельствуют протечки масла через сальники, прокладки и другие уплотнения двигателя.



Для более точного диагностирования необходимо проверить компрессию в цилиндрах двигателя и проверить состояние цилиндропоршневой группы методом утечки сжатого воздуха.

Прямоугольное поршневое кольцо

Первоначально компрессионное поршневое кольцо в разрезе имело достаточно простую прямоугольную форму, но со временем форма колец стала значительно сложнее. Самый распространённый вид современных компрессионных поршневых колец.

Верхнее компрессионное кольцо

Первое (верхнее) компрессионное кольцо

Поршневые кольца -

Второе компрессионное кольцо

Второе компрессионное кольцо

Кольцо имеет наружную (рабочую) поверхность, непосредственно соприкасающуюся со стенками цилиндра, внутреннюю поверхность, направленную в сторону центра окружности кольца и две боковые поверхности, верхнюю и нижнюю. В результате эволюции двигателя форма разреза кольца перестала быть прямоугольной. Для обеспечения большей долговечности кольца, его более быстрой притирке к поверхности цилиндра, уменьшения вероятности закоксовывания колец в канавках поршня и для обеспечения других рабочих характеристик кольца форма разреза кольца стала довольно сложной и очень разнообразной.

Subaru Legacy | Установка поршневых колец

1. Перед установкой новых поршневых колец проверьте зазор в замке поршневого кольца.
2. Расположите поршни и поршневые кольца в соответствии с цилиндрами, в которых они будут работать.
3. Установите поршневое кольцо в канавку поршня.
4. Лезвием щупа измерьте зазор поршневого кольца в канавке поршня.
5. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра.
6. Используя щуп, измерьте зазор в замке поршневого кольца.
7. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра и сравните результаты измерения с техническими требованиями.
8. Повторите операцию проверки для каждого кольца в первом цилиндре, затем для колец в остальных цилиндрах.
9. Установите поршневые кольца на поршни таким же образом, как и при снятии (см. рис.Расположение поршневых колец на поршне).
10. В первую очередь устанавливается маслосъемное кольцо, которое состоит из трех отдельных элементов. Установите расширитель маслосъемного кольца в канавку поршня, затем последовательно установите верхнее и нижнее маслосъемные кольца.
11. Установите компрессионное кольцо № 2 таким образом, чтобы метка на торце была направлена вверх (см. рис. Расположение метки R или N на поршневом кольце). Не перепутайте первое и второе компрессионные кольца, так как они имеют различный профиль.
12. После установки поршневых колец на поршне проверьте легкость перемещения поршневого кольца в канавке поршня.

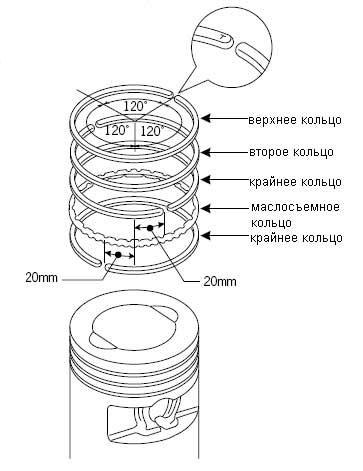

13. Установите замки поршневых колец на поршне так, как показано на рис. Расположение замков поршневых колец на поршне

Часть 7. Установка поршневых колец.

Часть 7. Установка поршневых колец.

   Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец.

Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нару­шается правильная геометрическая форма гильз цилиндров, увеличива­ются зазоры в стыках колец, зазоры между кольцами и кольцевыми канав­ками в поршне; упругость колец силь­но падает. Все это приводит к наруше­нию их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.

А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.



 Подбор поршней по гильзам.





Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.

Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.



Проверка зазора в стыках поршневых колец.



Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршне­вых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.

Проверяем зазоры колец в поршневых канавках.





Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:

  • Надеваем кольца на поршень, начиная с маслосъемного кольца;
  • Раскрыв замок расширителя маслосъемного кольца, устанавливаем его в нижнюю канавку кольца, после чего сводим концы расширителя;





  • Надеваем на расширитель маслосъемное кольцо, надписью к днищу поршня, угол между замками расширителя и кольца — 45 градусов;







  • Устанавливаем нижнее компрессионное кольцо, надписью и фаской с внутренней стороны кольца, так же к днищу поршня;



  • И наконец, устанавливаем верхнее компрессионное кольцо.



Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.

Таблица 1. Размерные группы поршней номинального и

ремонтного размеров и их обозначения

Наименование

Увеличение

диаметра

гильзы, мм

Обозначение

группы

Диаметр

гильз, мм

Номинальный

-

А

92,0-0,012

Б

92,0+0,012

В

92,0+0,024

Г

92,0+0,036

Д

92,0+0,048

1-й ремонтный

0,5

92,5-0,012

92,5+0,012

92,5+0,024

92,5+0,036

92,5+0,048

2-й ремонт

1,0

93,0-0. 012

93,0+0.012

93,0+0.024

93,0+0.036

93,0+0,048

3-й ремонт

1,5

9З,5-0,012

9З,5+0,012

9З,5+0,024

9З,5+0,036

9З,5+0,048



Нужно сказать в этой статье еще несколько слов про поршневые пальцы. По диаметру отверстия под поршневой палец поршни рассортированы на четыре размерные группы. Группы маркируют маслостойкой краской на наружной поверхности бобышек поршней. Размерные группы отверстия под поршневой палец и их маркировка приведены в таблице 2.



Таблица 2. Маркировка размерных групп

отверстия под поршневой палец

Группа

цвет

маркировки

диаметр

отверстия, мм

I

Белый

25,0-0.0025

II

Зеленый

25,0-0,0050

III

Желтый

25,0-0,0050

IV

Красный

25,0-0,0075



Юбка поршня выполнена овальной и имеет конусность. Большая ось овала расположена в плоскости, перпендикулярной оси поршневого пальца, а конусность юбки в этой же плоскости должна составлять 0,013—0,038 мм. Наибольший диаметр конуса должен быть в нижней части юбки.

При капитальном ремонте двигателей применяют поршневые пальцы только номинального размера, которые рассортированы на четыре размерные группы. Размерные группы поршневых пальцев номинального размера и их маркировка приведены в таблице 3.

Таблица 3. Маркировка размерных групп

поршневых пальцев номинального размера

Группа

цвет

маркировки

диаметр

поршневого

пальца, мм

I

Белый

25,0-0.0025

II

Зеленый

25,0-0,0050

III

Желтый

25,0-0,0050

IV

Красный

25,0-0,0075-0,0100



 Ну что же думаю на этом закончим эту статью, продолжим в следующей части. Если возникнут проблемы или вопросы пишите мне, можно оставить комментарий я обязательно отвечу. Спасибо за внимание!



Часть 1. Вступление.

Часть 2. Снятие двигателя.

Часть 3. Разборка двигателя.

Часть 4. Подготовка запчастей и деталей.

Часть 5. Выпрессовка и запрессовка гильз.

Часть 6. Чистка поршней и коленвала.

Часть 7. Установка поршневых колец.

Часть 8. Установка коленвала.

Часть 9. Установка поршней.

Часть 10. Завершение ремонта двигателя.







Как поставить кольца на скутер

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего)  и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое).   Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Метки

Маслосъемное кольцо после установки должно выглядеть примерно так:











Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился  примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного  кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец
Синими метками обозначены замки маслосъемных колец



Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Замена поршневых колец трактора Т-16

Поршневые компрессионные кольца подлежат замене, если зазор в замке превышает 2.5 мм или если зазор по высоте между кольцом и канавкой превышает 0.3 мм (Д-16), у Д-21 соответственно 3 и 0. 5 мм.
Перед заменой поршневых колец тщательно очищают от нагара канавки под кольца и маслоотводящие отверстия в поршне и промывают дизельным топливом.
Перед установкой нового поршневого кольца его нужно проверить по цилиндру и поршню. Чтобы проверить кольцо по цилиндру, его устанавливают внутрь и замеряют зазор в замке. Затем кольцо прогоняют поршнем до самого низа цилиндра. Чтобы установить характер возможной выработки цилиндра. При проверке кольца по поршню его прокатывают по его канавке; при толщине кольца большей, чем глубина канавки поршня, оно считается непригодным, в этом случае необходима замена поршневых колец трактора Т-16.
Для подгонки по зазору в замке кольцо нужно осторожно зажать в тисках (с применением съемных медных, свинцовых паи алюминиевых губок, чтобы не нарушить его правильной формы), и личным напильником осторожно спилить лишний металл с одной стороны. Для подгонки по высоте кольцо нужно положить на разостланный на ровном месте кусок наждачного полотна и аккуратно, с равномерным нажином руки, круговыми движениями сточить его с одной торцевой стороны. Признаком правильной подгонки колец но высоте является их медленное перемещение в канавках без заедания под влиянием собственного веса, если поршень на весу вращать руками в осевом направлении.
Снимать старые и надевать на поршень новые кольца лучше специальным съемником, если его нет, можно использовать несколько узких и тонких металлических пластинок, которые осторожно, по одной заводят под каждое снимаемое (надеваемое) кольцо.
Маслосъемное ("двойное") кольцо с расширителем ставят так, чтобы в верхней части канавки находилось кольцо с дренажными пазами (пазами вниз), а в нижней части кольцо без дренажных пазов, прямоугольной выточкой вниз (рис. 52).

Рис. 52. Расположение колец на поршне (Д-21А):
1 - верхнее компрессорное кольцо; 2 - второе компрессорное кольцо; 3 - третье компрессорное кольцо; 4 - маслосъемное кольцо; 5 - расширитель.

При установке поршня в цилиндр замки колец располагают под углом 90° одно к другому, но так, чтобы замки колец не были бы напротив отверстия под палец. Поршни ставят в те же цилиндры, в которых они работали, зеркало цилиндра перед установкой поршня смазывают моторным маслом.
Новый поршень и цилиндр перед установкой подбирают по размером (табл.4)

Таблица 4. Размерные группы поршней и цилиндров (Д-21 А)

Размерная группа цилиндра нанесена на бобышке верхнего высокого ребра, а поршня - на днище. Поршень и цилиндр должны быть одной размерной группы.
При выполнении замены поршневых колец трактора Т-16, для обеспечения правильного сопряжения поршни по диаметру отверстий в бобышках и поршневые пальцы сортируют на две размерные группы (табл. 5) и подбирают (размерная группа поршня нанесена на днище).

Таблица 5
Размерные группы поршней и пальцев (Д-21А)

См. также: Регулятор ТНВД Т-16 трактора. Подкачивающий топливный насос дизеля.

Как ставить кольца на поршень


Установка поршневых колец на модели ВАЗ от 2108 до 2115

Капитальный ремонт двигателя предусматривает замену многих деталей и узлов на новые.  Установка поршневых колец на моторе – это процедура, которая позволяет восстановить начальную мощность и экономичность двигателя.

Инструменты и приспособления для работы

Перед установкой колец приготовьте такие инструменты и материалы:

  1. Динамометрический ключ.
  2. Набор головок для динамометрического ключа.
  3. Специальное обжимное устройство.
  4. Приспособление для облегчения переворачивания двигателя (если есть).
  5. Молоток (желательно с прорезиненной ручкой).
  6. Свежее моторное масло.
  7. Ветошь или бумагу для протирки от старой смазки.

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

Ещё кое-что полезное для Вас:

С помощью молоточка легкими постукиваниями  добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Для этого берем бугель (крышку шатуна), вкладыш и масло. Предварительно вытерев вкладыш от старой смазки, смазываем свежим моторным маслом. Устанавливаем вкладыш в бугель, совместив метки на обеих деталях. При установке бугеля на шатун замки на них должны совпасть. Остается только затянуть гайки крепления бугеля.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

Вал должен крутиться легко и свободно, больших усилий, чтобы его провернуть, прикладывать не нужно, иначе повредите коленчатый вал и вкладыши. На этом установка поршневых колец и постановка поршня с шатуном на место, считается законченной.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Монтаж поршней и поршневых колец

Как ставить кольца на поршень: технологический процесс установки и замены колец

Если в автомобиле резко ухудшились динамические характеристики, увеличился расход масла и топлива, появились проблемы с запуском, то это говорит об износе двигателя. Но это еще не приговор. Эти симптомы говорят о том, что нужна замена колец. Давайте посмотрим, как ставить кольца на поршень. Процедура не сложная, но требует наличия инструмента и внимательности.

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Особенности выбора колец

Для того чтобы двигатель работал надежно после ремонта, важно правильно подойти к выбору колец. Не стоит приобретать самый дешевый набор. Такие кольца долго не прослужат, и придется снова проводить трудоемкий процесс замены.

Также важно осмотреть упаковку и сами детали. На упаковке должна быть вся информация о производителе, материале изготовления. На кольцах должна быть маркировка. Она обозначает верхнюю сторону. Внутрь упаковки производители обычно вкладывают инструкцию, где подробно рассказано, как правильно ставить на поршень кольца. На последних не должно быть дефектов, даже самых мелких.

Как менять кольца?

Из этой инструкции можно узнать, как ставить кольца на поршень ВАЗ и других автомобилей, в том числе и иномарок. Для замены демонтируют поддон картера. Затем отворачивают крышки шатунов, выталкивают шатуны. Снимают кольца с помощью специального инструмента.

Важно убрать из канавок нагар – чистить нужно до металла. Неочищенный нагар будет мешать установить новые кольца в посадочные места. Удобно очищать поршень обломком старой детали. Чтобы ускорить процесс удаления нагара, можно замочить поршень в димексиде или любой другой чистящей жидкости.

Теперь нужно рассмотреть, как ставить кольца на поршень. Здесь нужна внимательность и точность. Кольца очень хрупкие, а самым хрупким среди них считается среднее. В процессе установки деталь очень легко сломать. При установке важно правильно ориентировать кольца, иначе положительного результата от такой замены не будет, и даже наоборот – водитель столкнется с еще большим расходом масла.

Первым делом устанавливают верхние кольца. На них указана маркировка “TOP”. Этой маркировкой элемент должен смотреть к днищу поршня. Деталь устанавливают скребком вниз. Кольца с фасками монтируют так, чтобы они смотрели по направлению вверх.

Если детали - наборные, маслосъемные с двухфункциональным пружинным расширителем, то первым делом устанавливают верхние и средние.

Есть и другой порядок установки колец на поршень. В этом случае сперва устанавливают маслосъемное. Сперва монтируют второе, затем первое. После этого устанавливают компрессионное. Второе компрессионное кольцо и маслосъемные детали следует ставить очень осторожно. Они очень хрупкие и не терпят чрезмерного разжима.

Затем важно проследить за замками колец. Они должны быть друг к другу под углом 120 градусов. Если они сойдутся, то будет расход масла и появится дым из системы вентиляции картера.

Замена на мототехнике

На скутерах и мопедах это обычная процедура, которая выполняется примерно один-два раза в сезон. Кольца в таких двигателях – расходный материал. Даже если двигатель японский, элементы поршневой группы в нем в лучшем случае тайваньские, а в большинстве – китайские.

В Японии после поломки принято от техники избавляться – дешевле и проще приобрести новый скутер. Там серьезной поломкой считается падение компрессии из-за износа колец и поршней. На самом деле ремонт сводится к замене деталей поршневой группы. Давайте рассмотрим, как ставить кольца на поршень скутера.

Четырехтактные двигатели скутеров

Итак, имеется комплект колец, и владелец не знает, что с ними делать. В наборе пять колец – два тоненьких, одно маслосъемное, а также два компрессионных кольца. На поршне скутера проделано три канавки.

Смазав поршень маслом, очень аккуратно надевают тонкое кольцо в нижнюю канавку. На него надевают маслосъемное. Затем снова тонкое. Три кольца должны быть установлены в одну канавку. Маслосъемное должно быть между двух тонких.

После этого надевают компрессионные кольца. Они должны быть установлены в верхние канавки. Не рекомендуется для установки применять какой-либо сторонний инструмент. Следует помнить, что кольца очень хрупкие и легко ломаются. Если компрессионные детали разные, то одном обычно закругленной формы, а второе - в форме трапеции. Закругленное ставят в верхнюю канавку, а трапецеидальное – ниже. Скос должен расширяться сверху-вниз. Внизу канавки кольцо должно быть более широким, чем в верхней части.

Замки не устанавливаются друг над другом. Они должны быть под углом в 120 градусов друг к другу. Вот как ставить кольца на поршень мопеда. Как видно, здесь нет ничего сложного.

Мопеды “Альфа”

Эта техника очень популярна в России. Когда нужно производить замену колец и поршней? Эту работу проводят при снижении компрессии до 450 кПа. Ее можно также замерить компрессометром. Также о необходимости замены сообщит выпуск: если в газе есть дым, то кольца нужно менять. Меняют их на таких мопедах через каждые 10-12 тысяч километров.

Перед монтажом деталей нужно их вручную подогнать по канавке в поршне. Их пропиливают надфилем и обрабатывают наждачной бумагой. Затем стоит промерять зазор в замке кольца, которое вставлено без перекосов в цилиндр. Нормальный параметр для новых компрессионных деталей составляет 0,04–0,08 миллиметра. Идеальный зазор для маслосъемных составляет 0,025–0,065 миллиметра.

Если проводится замена компрессионных деталей, то меняют их на нехромированные. Специалисты рассказывают, как ставить кольца на поршень “Альфа”: правильно подогнанное к поршню кольцо садится в канавку под своим весом. Если оно не идет, то можно немного придавить вручную.

В заключение

Замена колец поможет восстановить компрессию двигателя и иногда снизить расход масла. Но помогает это далеко не всегда. Если цилиндр изношен, и присутствует эллипс, то новые элементы будут долго притираться к цилиндру. Это будет сопровождаться расходом масла, сизым выхлопом, дымом из системы вентиляции картера. Но если на цилиндре еще остался заводской хон, а измерения показывают, что износ небольшой, то можно смело ремонтировать поршневую. Как ставить кольца на поршень, мы рассмотрели в статье.

Как самому заменить поршневые кольца в двигателе

Снижение работоспособности автомобиля может быть из-за многих факторов. Поэтому и «лечение» такой болезни необходимо подбирать правильно. Существенным фактором является уровень компрессии в камерах сгорания блока цилиндров. Для такого диагноза подойдет замена поршневых колец.

Дополнительными признаками послужат угар моторного масла и снижение экономичности при расходе топлива автомобиля. Более точную картину даст замер компрессии с помощью специальных приборов.

Проведение замера компрессии в цилиндрах

Рассмотрим пример работы на классических моделях ВАЗ. Замерять компрессию необходимо на теплом двигателе. Показания холодного мотора могут исказить картину. Для замеров потребуется специальный манометр, оснащенный резьбовым наконечником. Его можно купить в любом автомагазине.

Внешний вид компрессометра

Начинается проверка с выкручивания всех свечей из своих гнезд. Затем отключается центральный кабель с катушки зажигания. Устанавливаем нейтральную передачу и поворачиваем дроссельную заслонку максимально на открытие. После этого компрессометр ввинчиваем в одно из свечных отверстий. В это время помощник должен проворачивать ручку стартера. Два-три качка будет вполне достаточно.

Показания считаются нормальными, если на приборе устанавливались данные 12-13 кс/см2.

Уровень от 10 до 12 также допускается. Но если цифры оказались ниже 10 кг/см2, то это свидетельствует о низкой компрессии. Если же компрессия все-таки достигает удовлетворительного уровня, но немного с запозданием, то в этом случае ответственность может быть на клапанах.

Для уточнения можно в спорную камеру залить около 20 мл масла и снова прокрутить стартер, сделав замер. При установлении нормальной компрессии в 12 кг/см2, причина кроется в кольцах. Решить ее сможет правильная установка поршневых колец. Если же давление осталось низким, то причиной понижения служат клапаны.

Установка с помощью оправки

Разборка двигателя для замены колец

Перед заменой необходимо выполнить ряд подготовительных работ:

  • необходимо слить отработанное моторное масло, ведь после установки новых колец нужно залить свежую рабочую жидкость;
  • проводим ослабление приемной трубы глушителя;
  • надо снять крышку клапанного механизма и выставить мотор по меткам;
  • демонтируем звезду распредвала, а у переднеприводных ВАЗов снимаем болт крепления шкива ременной передачи, а затем и сам ремень ГРМ со шкивом;
  • в классике ослабляем натяжитель, а затем также демонтируем цепь и звезду, установленную на распредвавле;
  • потом демонтируем рокера с пружинами, раскладывая все в правильном порядке, чтобы собрать детали на свои места;
  • снимаем головку блока, до этого нужно отсоединить коллектор;
  • раскручиваем и избавляемся от поддона и маслонасоса;
  • убираем крышки шатунов, а затем проталкиваем шатуны вверх, чтобы можно было вытащить их вместе с поршнем.
Читайте также:  Что такое интеркулер в автомобиле

Проверка колец и поршней

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Проверка теплового зазора в кольцах

Замеры обычно будут точнее в верхней части отверстия блока, так как том износ минимален.

Зазор можно проверить и в специальных калибрах. Нужно обратить внимание на тепловой зазор в поршневых кольцах, который должен быть в пределах от 0,25 до 0,45 мм. Его можно проверить щупом. Если параметр меньше, то допускается увеличение зазора с помощью подпиливания торцевой плоскости алмазным надфилем.

Диаметр поршней проверяется по нижней части (юбке). Делается это микрометром.

Необходимо сравнить этот показатель с таблицей допустимых значений. Дополнительно надо проверить зазор между канавкой поршня и кольцом. В случае превышения поршни надо менять. Предельное значение допуска составляет 0,15 мм. Поршни также проверяются визуально на наличие трещин и целостность перемычек под кольца. После промывки удовлетворительные поршни можно использовать дальше.

Процедура установки

Фирменные изделия проверенных производителей имеют удобную маркировку, благодаря которой понятно, как правильно установить поршневые кольца. На одной из сторон написано «TOP», что на английском означает «верх». Эта сторона должна быть направлена к камере сгорания или верхней части поршня.

Обозначение на сторонах колец

Если никакой надписи не обнаружилось, то должна быть проточка по всему диаметру. Такой ступенькой надо обращать кольцо вниз.

Обычно используют два метода установки. Один из них более безопасный, а второй чаще применяют или большие профессионалы или абсолютные новички. Оба подойдут для самостоятельного применения во время ремонта.

Установка с помощью металлических пластин

В первом случае понадобится нарезать несколько плоских кусочков жестянки, толщиной примерно от 0,3 до 0,5 мм. Три или четыре таких листа располагают по диаметру поршня. На них надеваются кольца. И опускаются до уровня прорези. Потом оправка для поршневых колец из пластин вынимается, и колечко садится в нужный паз. Способ прекрасно подходит для любого мастера.

Монтаж поршневого кольца

Второй вариант требует определенного опыта и умения. Он заключается в том, что нужно пальцами развести зазор, увеличивая внутренний диаметр кольца до той степени, чтобы пропустить через него поршень и установить в нужный паз. Минусы заключаются в том, что часто неопытные слесари ломают много колец, применив большее усилие, чем нужно.

Читайте также:  Идет белый дым из выхлопной трубы: причины

Необходимые действия после установки колец

Когда каждое кольцо заняло свое место в пазу, то нужно установить прорези примерно на 120 градусов друг от друга. Таким образом снижается вероятность прорыва газов из топливной камеры в полость картера.

Неправильная установка поршневых колец

Есть данные, что первое кольцо удерживает около 75 % всей компрессии, а второе – около 20%.

Если термозазоры разведены, то при прорыве некоторого количества газа через первое кольцо, он не успеет попасть дальше, в отличие от более близкого положения второго зазора.

Ошибки при установке поршневых колец

Установка новых колец в цилиндры, имеющие износ, является абсолютно не эффективной. Это связано с тем, что изношенное отверстие имеет форму эллипса. Ожидаемой качественной притирки не может произойти.

Комплект поршневых колец

Также на больших оборотах второе кольцо, состоящее из чугуна, может банально лопнуть.

При эксплуатации кольца в канавках набивают выработку. Такие зазоры расгерметизируют камеру сгорания и из нее газы поступают в картер. А в обратном направлении заходит масло. Проработать такая конструкция может несколько тысяч километров, а потом снова надо проводить ремонт.

Также грубой ошибкой будет сознательная установка зазоров напротив друг друга. Газы перегревают один бок поршня, и получается деформированная деталь. Происходит выгорание металла и дополнительная деформация всех элементов.



Самые большие проблемы поршневых колец и их повреждения возникают в результате неправильного обращения с ними при надевании на поршень. Здесь поршневое кольцо вообще подвергается самой большой механической нагрузке. Неумелое надевание колец невыгодно отражается на созданном в процессе производства контуре и распределении радиального давления кольца. В результате желаемый эффект уплотнения проявляется или лишь частично, или его нет вообще.

Поршневое кольцо можно растягивать до тех пор, пока внутренний диаметр не будет равен наружному диаметру поршня. Дальнейшее растягивание ведёт к деформации кольца, особенно на его спинке (рис. 1), что в установленном состоянии приводит к значительным проблемам с герметизацией.

Разрывы, отслаивание покрытия (прежде всего у колец, наполненных молибденом), меньшее усилие прижатия на спинке кольца и возникающие серповидные зазоры (рис. 2) являются проблемами, которые затрудняют работу кольца или вовсе выводят его из строя.

Внимание

Поршневые кольца с целью повышения упругости никогда не разгибать! При растягивании стыковых концов кольцо деформируется только на одном месте - в его спинке. Упругость кольца из-за этого не повышается. Наоборот, при усиленном разгибании кольцо теряет свою круглую форму и не может больше никогда правильно уплотнять,

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи. Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента.

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности. При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Внимание

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Монтажный набор для поршневых колец

Товарный № 50 009 913

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него - первое компрессионные поршневые кольца. Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания. Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т. е., рабочая поверхность кольца не должна выходить за пределы юбки поршня. Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована.

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6).

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне. Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.



Монтаж с применением силы вредит не только кольцам, но также может повредить поршень. Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Руководство по установке колец

4032 Поршни

ПЕРЕД БАЛАНСИРОВКОЙ , установкой штифтов, стержней или замков, пожалуйста, проверьте номер детали и описание на этикетке коробки, чтобы убедиться, что у вас есть правильные компоненты. Измененные, поцарапанные или поврежденные поршни полок возврату не подлежат. Изготовленные на заказ поршни подлежат возврату только в случае производственных дефектов.

Зазор между поршнем и стенкой цилиндра

  1. Диаметр поршня должен быть измерен в точке замера, которая в большинстве случаев такова.На высоте 500 дюймов от низа юбки (см. Рис. 1). Указанные размеры измерены при температуре 68 градусов по Фаренгейту. Примечание: алюминий расширяется и сжимается при колебаниях температуры.
  2. Ваши поршни изготовлены из высококремнистого алюминиевого сплава 4032.
  3. Зазор установлен в поршне на основе чистового отверстия для нормальных условий эксплуатации. (См. Табл. 1).
  4. Перечисленные ниже допуски являются минимальными. Для некоторых приложений, таких как наддув, турбо, закись азота и износостойкость, может потребоваться.001 "-. 003" необходимо добавить к минимальным зазорам, указанным в таблице 1. Для морских систем водозабора холодной воды может потребоваться дополнительный зазор 0,002–0,004 дюйма.
Таблица 1 Диапазон диаметра Мин. Клиренс
Спорт компакт от 2,500 до 3,625 дюйма от 0,0020 до 0,0025 "
Спорт компакт 3. 626 к 3.999 " от 0,0025 до 0,0030 "
SB Приложения 4.000 до 4.200 дюймов от 0,0020 до 0,0025 "
BB Приложения от 4.200 до 4.600 " от 0,0030 до 0,0035 "

Зазор между поршнем и клапаном

Зазор между поршнем и клапаном определяется подъемом кулачка, расстоянием между кулачками, продолжительностью, краем клапана, конструкцией головки и послепродажным фрезерованием головки блока цилиндров.Минимальный рекомендуемый зазор для впускного и выпускного клапана должен быть 0,100 дюйма в глубину и 0,050 дюйма в радиальном направлении. Проверьте с помощью пластилина или следуйте рекомендациям производителя кулачков для проверки зазора, убедившись, что кулачок обезжирен точно так, как он будет во время работы.

Подготовка цилиндра / гильзы / блока

Мы настоятельно рекомендуем вам снять фаску или немного ослабить нижние края ваших цилиндров / гильз / блоков. Наличие острого края приведет к чрезмерному износу юбки поршня. Это очень важно при работе с ходовыми двигателями, когда юбка поршня проходит за нижнюю часть цилиндра.

Зазор между поршнем / куполом и головкой и свечой зажигания

Из-за большого выбора доступных на вторичном рынке головок цилиндров и большого разнообразия камер сгорания всегда следует проверять зазор между поршнем / куполом и головкой, а также зазор свечи зажигания, чтобы обеспечить надлежащий зазор (см. рис.2). Минимальный зазор для стального стержня = 0,040 дюйма, алюминия = 0,060 дюйма. Проверьте с помощью глины с поршнем, установленным на штоке в ВМТ, качните поршень, чтобы получить минимальный зазор.

Противовес кривошипа относительно зазора поршня

Всегда проверяйте противовес до зазора поршня или НМТ. Рекомендуемый минимум составляет 0,060 дюйма.

Зазор между шатуном и поршнем

Из-за больших различий в ширине штока и толщине материала над штифтом всегда проверяйте наличие надлежащего зазора между поршнем и концом пальца шатуна. Рекомендуемый зазор составляет минимум 0,050 дюйма на каждый стороны и мин. 0,050 дюйма от верха штока до поршня. Установив поршень на шток, покачивайте поршень из стороны в сторону и вращайте вперед и назад, чтобы обеспечить надлежащий зазор. (рис. 3)

Spiro Locks

Для установки Замки Spiro, возьмитесь за каждый конец замка и потяните (прибл.3/8 ”- 7/16”). Замок будет напоминать небольшую катушку (рис. 4). После этого замок можно установить на место по спирали, как если бы вы ввинчивали их в паз (рис. 5). Когда замки установлены правильно, только половина замка будет видна над пазом. Для большинства поршней SRP, для которых требуются спиральные замки, потребуется 4 фиксатора на поршень, по 2 на каждом конце пальца. ВНИМАНИЕ: Важно, чтобы на каждом поршне было установлено правильное количество замков, иначе может произойти серьезное повреждение двигателя. ВНИМАНИЕ: Не перетягивайте спиральные замки и не используйте их повторно!

Проволочные замки

Установите конец одного замка под углом 90 градусов от канавки замка отмычки.Используйте жесткую отвертку с маленьким лезвием и вставьте наконечник в паз замка отмычки, одновременно вставляя замок в паз, не перегибая и не деформируя замок. После того, как первый фиксатор будет установлен, установите его, плотно ударяя по булавке на запястье латунной выколоткой. Теперь установите шатун и второй фиксатор. Установите второй замок так же, как и первый. В качестве меры предосторожности мы рекомендуем ударять латунным выколотым штифтом с каждой стороны запястья еще раз. Выполняйте эти действия на тканевом полотенце или мягкой резиновой подушке, чтобы не повредить поршень.

Очистка

Тщательно протрите поршни и стенки цилиндров чистящим растворителем для автомобильных деталей или горячей водой с мылом перед установкой. JE рекомендует нанести тонкий слой монтажного масла (Marvel Mystery Oil или аналогичное) на юбку поршней, кольца и стенки цилиндра для первоначальной установки и запуска. МЫ НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ СИНТЕТИЧЕСКОЕ МАСЛО ИЛИ ЛЮБЫЕ ДОБАВКИ К МАСЛАМ, ПОКАЗЫВАЕМЫЕ С ПРОДАЖИ ПРОДАЖИ ПРОДАЖИ, пока кольца не сядут должным образом. Обязательно тщательно смажьте поршневые пальцы и отверстия для поршневых пальцев монтажным маслом, чтобы предотвратить истирание при первоначальном зажигании.Также рекомендуется дважды проверить принудительные отверстия масленки поршневого пальца на предмет посторонних предметов или мусора перед установкой кольца. Во время пробной сборки или макета убедитесь, что купол и карманы клапанов на поршнях соответствуют диаметрам камеры сгорания и клапанов головок цилиндров. Выхлопные карманы четырехклапанного поршня, как правило, расположены над логотипом JE на нижней стороне поршня. Многие поршневые конструкции JE / SRP имеют специальные смещенные купола и / или специальные клапанные карманы «влево» или «вправо».Изготовитель двигателя несет ответственность за то, чтобы поршни с несимметричным (левым или правым поршнем) гнездами клапана были установлены в правильном месте цилиндра.

Инструкции по установке колец

ВАЖНАЯ ИНФОРМАЦИЯ: ПЕРЕД НАПОЛНЕНИЕМ КОЛЬЦЕВ - Проверьте каждое отдельное кольцо в соответствующей канавке поршневого кольца, чтобы убедиться в правильности глубины канавки (радиальный задний зазор) и бокового зазора (толщины) (рис. 6). Правильная обработка цилиндра (хонингование), зазор между кольцами и смазка имеют решающее значение для достижения оптимального кольцевого уплотнения.

Торцевая крышка

Торцевой зазор - это зазор между двумя концами поршневого кольца, установленного в цилиндре (рис. 7). Большинство производителей высокопроизводительных и гоночных двигателей покупают поршневые кольца немного завышенного размера, чтобы подогнать их к точным торцевым зазорам. Испытания показали заметное увеличение мощности и уменьшение прорыва в результате правильной подгонки торцевого зазора кольца к условиям эксплуатации. Такие факторы, как наддув, турбонаддув, закись азота, гонки на выносливость и различные виды топлива, определяют надлежащий торцевой зазор кольца.Правильный торцевой зазор кольца может увеличиваться более чем вдвое от одного двигателя к другому в зависимости от вышеуказанных факторов.

Точная обработка отверстий цилиндров имеет решающее значение, и по этой причине кольца должны быть установлены на цилиндр, в который они должны быть установлены. Разница в диаметре от одного цилиндра к другому изменяет торцевой зазор колец в этом цилиндре на коэффициент пи (3,1416). Например, цилиндр большего диаметра на 0,001 дюйма увеличит зазор торца кольца на 0,001 x 3,1416 = 0,003 дюйма, округляя.Торцевой зазор второго кольца всегда должен быть больше, чем концевой зазор верхнего кольца.

Комплекты колец, содержащие направляющую с выступом

При установке в горизонтально расположенный двигатель зазоры масляной направляющей следует устанавливать, как показано ниже (рис. 9). Направляющая для выступов должна быть установлена ​​под расширителем масляного кольца так, чтобы выступ был направлен к нижней части кольцевой канавки, входящей в задние отверстия для слива масла (рис. 8). Будьте осторожны, чтобы не вставить язычок направляющей в масляное отверстие для штифта на запястье.

Oil Ring Поддержка Rail Монтаж

  1. Установка поддержки масляное кольцо Рельсы на нижней части масла кольцевой канавке с antirotational замок стопора лицом вниз.
  2. Поворачивайте опорную планку маслосъемного кольца до тех пор, пока фиксатор, предотвращающий вращение, не окажется между отверстием на пересечении канавки кольца и отверстия под палец. (рис.10)
  3. Установите масляное кольцо в сборе как обычно.

ДАННОЕ РУКОВОДСТВО МОЖЕТ ПОМОЧЬ В ПРОЦЕССЕ УСТАНОВКИ, ОБЕСПЕЧИВАЯ ПРАВИЛЬНУЮ РАБОТУ И МАКСИМАЛЬНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ, НО НЕ ПРЕДНАЗНАЧЕНА В КАЧЕСТВЕ ПОЛНОЙ ИНСТРУКЦИИ ПО УСТАНОВКЕ.

Установка поршня за 9 простых шагов

Ремонт автомобильного двигателя часто подразумевает установку поршня.Хотя процесс может показаться простым, но делать это неправильно. может привести к неисправности двигателя. Это могло даже привести к серьезному повреждению поршня вскоре после (и еще одного ремонта). процесс). Если вы хотите восстановить свой двигатель, прочтите его до конца. Мы составили инструкции по установке поршней, представив их в способ, который легко понять.

Описанная здесь процедура установки поршня включает следующее: подготовительные работы, меры предосторожности, которые необходимо соблюдать, и шаги, которым необходимо следовать. Мы предполагаем, что у вас есть двигатель уже разобран, а это уже другой процесс.

Прежде чем вы начнете, убедитесь, что у вас правильный поршень. Сделайте это, измерив как поршень, так и цилиндр, в который он войдет. Зазор поршневого цилиндра должен быть в пределах, рекомендованных производителем двигателя. Зазор поршневых колец тоже.

Материалы и инструменты для установки поршня

Расширитель колец или плоскогубцы
Источник: http://1stwebsales.com Кольцевой компрессор
Источник: http://1stwebsales.com Поршневой молот
Источник: http: // tools.boxwrench.net

Вам понадобится:

  • Некоторое защитное снаряжение, такое как очки и перчатки
  • Инструмент для установки поршня, называемый кольцевым компрессором, для помещения поршня в цилиндр
  • Инструмент для разжимания поршневых колец или плоскогубцы для снятия или установки поршневых колец
  • Сборочное масло для смазки поршня детали
  • Полотенца (без ворса) для очистки цилиндра
  • Ударный молоток или то, что некоторые называют поршневым молотком
  • Комплект поршня (если вы не переустанавливаете старый поршень)

Процесс установки поршня

Вот как установить поршень или поршни.

Источник: http://www.rob-beere-racing.co.uk

Шаг 1 Очистите цилиндр Отверстие

Используя полотенца, протрите отверстие цилиндра, пока полотенца не выйдут из цилиндра чистыми. Если вы переустанавливаете поршни, протрите их также. Вы хотите избавиться от грязи и других частиц, которые могут вызвать повреждение цилиндра и поршня из-за износа поверхностей.

Шаг 2 Смажьте поршень и Поршневые кольца компрессора

Смажьте детали поршня, такие как кольцевые канавки и палец на запястье, с помощью большого количества смазки.Смажьте также кольцевой компрессор умеренным количеством масла.

Шаг 3 Установите поршневые кольца

С помощью поршня расширитель кольца или поршневое кольцо плоскогубцами установите компрессионные кольца. Инструмент расширяет кольца для увеличения их диаметр, чтобы вы могли легко надеть их на поршень. Вы также можете использовать инструмент для снятия колец. Нанесите смазку на кольца.

Источник: http://photo.platonoff.com

Шаг 4 Установите поршень Кольцевой компрессор

Установите кольцевой компрессор на поршень.Просто ослабьте инструмент, чтобы увеличить его диаметр, чтобы он подходил к поршню. Как только поршень войдет в компрессор, затяните его, пока он не прижмет кольца и не станет прочно удерживаться.

Шаг 5 Смажьте цилиндр Отверстие

Нанесите масло на стенку цилиндра, в которую будет вставлен поршень. Это поможет сделать установку поршня простой и безопасной. Но самое главное, смазка предотвращает возникновение начального хода поршня на сухом поршне и цилиндре

.

Шаг 6 Вставьте Подшипник шатуна

Установить поршень подшипник, который расположен на большой стороне штока поршня.Смажьте его так же, как вы сделали другие части поршня сборка.

поршневой молоток

Шаг 7 Поместите поршень в цилиндре

Удерживая поршень кольцевым компрессором, поместите узел на блок цилиндров, убедившись, что компрессор соответствует верхнему диаметру цилиндра. Затем используйте глухой молоток или деревянную часть обычного молотка, чтобы осторожно постучать по поршню. Цель состоит в том, чтобы вбить его в цилиндр. Убедитесь, что поршень не опускается слишком далеко, иначе шатун поцарапает коленчатый вал.

Шаг 8 Снимите поршень Кольцевой компрессор

При правильной установке компрессора поршень должен входить в отверстие цилиндра вместе с кольцами. Теперь вы можете ослабить компрессор и продвинуть поршень дальше.

Шаг 8 Подсоедините кривошип Вал

Переверните двигатель, чтобы получить доступ к коленчатому валу. Одним концом вращайте коленчатый вал, а другой направляет шток поршня к шейкам коленчатого вала.После этого вставьте смазанный подшипник и крышки шатунов. Установите болты торцевой крышки шатуна.

Шаг 9 Затяните Болты шатуна

Затяните болты штока поршня в соответствии с указаниями производителя по крутящему моменту. Если в двигатель нужно было установить другие поршни, выполните ту же процедуру. Убедитесь, что все детали работают правильно. На этом процесс установки поршня завершен.

Советы по установке поршня

Пока описан процесс установки поршня здесь может показаться простым, шансов ошибиться очень много.Поршни чувствительные детали двигателя, и один неверный шаг может вызвать проблемы. Для обеспечения все идет как положено, соблюдайте эти правила.

Источник: http://www.jalopyjournal.com
  • Всегда измеряйте размеры отверстия цилиндра и поршня перед установкой. Неправильные размеры могут привести к заклиниванию поршня или чрезмерному зазору. Неправильная установка поршня может вызвать потерю компрессии, утечку газа и масла и многое другое.
  • Иногда внутреннее отверстие цилиндра поцарапано и задирается и требует растачивания.Убедитесь, что вы понимаете, что это означает, и требования к размеру поршня.
  • Имейте с собой подходящий инструмент для установки поршня. В этом случае следует использовать компрессор с поршневым кольцом. Также существует кольцо расширенное или плоскогубцы. Для измерения поршня используйте микрометр и набор щупов.
  • Избегайте давления поршня в отверстие цилиндра. В большинстве случаев его можно будет толкнуть рукой. Если это окажется трудным, используйте ударный молоток. Осторожно постучите по головке поршня, чтобы не повредить такие детали, как крышка поршня, головка, юбка и другие.
  • Смажьте должным образом и поршень, и стенки цилиндра, особенно те детали, которые испытывают движение, такие как палец на запястье. Кольцевой компрессор также необходимо смазать, чтобы поршень мог легко входить в цилиндр во время установки.
Заключение
Установка поршня

может быть выполнена в простые действия, но только если вы знаете, как делать это правильно. Также, если у вас есть подходящие инструменты и материалы. В то время как сама процедура важна, подготовка, которую вам нужно сделать, даже больше ключевой.Сюда входит определение размеров поршень и цилиндр скучно. Для этого ознакомьтесь с нашей статьей об измерении поршней. Это объясняет процесс получения размеров для зазора, размера и других аспекты.

Установка поршневых колец: полная инструкция

Если вы покупаете готовые стандартные поршни от VW или Audi, поршневые кольца уже установлены. Это не тот случай, если вы собираете двигатель самостоятельно или гоночный двигатель построен нами. Тогда вам все равно придется установить поршневые кольца на поршни.Здесь вы узнаете, как подготовить поршни, установить поршневые кольца, а затем подсоединить поршни к шатунам.

Назначение - Для чего нужны поршневые кольца?

Поршневые кольца, в частности, уплотняют поршни. Кроме того, они обеспечивают хорошее распределение смазочного масла и передают тепло от поршней к охлаждаемым стенкам цилиндров. Поршневые кольца не образуют замкнутого круга; у них есть отверстие, называемое торцевым зазором. Кольцо не будет круглым, пока оно не будет установлено.

Обычно на каждый цилиндр приходится по три поршневых кольца с разными функциями и из разных материалов:

  1. Верхнее кольцо - это компрессионное кольцо. Он отвечает за герметизацию и отвод тепла.
  2. Среднее кольцо закрывает камеру сгорания от продуктов сгорания. Также берет ручками подачу масла на отверстие.
  3. Нижнее кольцо - маслосъемное кольцо (состоит из трех частей). Он дозирует количество смазочного масла на стенку цилиндра, соскребая масло.

Какой зазор поршневых колец?

Поршневые кольца имеют отверстие. Расстояние между концами поршневого кольца при его установке называется торцевым зазором. Это измеряется после установки поршневого кольца перпендикулярно стенке цилиндра. Для вставки поршневого кольца можно использовать специальные инструменты, сам поршень или голые руки. Когда мы говорим об установке поршневых колец, это включает в себя регулировку торцевого зазора. Ниже вы увидите, как правильно отрегулировать зазор.

Зачем нужны новые поршни и поршневые кольца с тюнингом?

Если вам нужны новые поршни для стандартного двигателя, вы также можете установить серийные поршни. Они поставляются в полностью собранном виде, с уже установленными поршневыми кольцами в нужном месте. С тюнингом дела обстоят иначе. Здесь действуют такие высокие силы, что стандартные поршни не могут выдерживать нагрузку из-за более высокого давления наддува и т. Д. Размеры отверстия также перестают быть правильными, если мы строим двигатель со следующим по высоте отверстием.Компрессия - еще одна причина, по которой стандартные поршни не работают с тюнингом. Здесь мы значительно снижаем компрессию, потому что для большей мощности нам также необходимо более высокое давление наддува. Показателем более низкой компрессии является размер впадины в головке поршня: чем больше впадина, тем ниже компрессия.

Установка поршневых колец: как правильно установить концевой зазор

Вам нужно не только проверить концевой зазор поршневых колец, но и отрегулировать его. Вы можете сделать это индивидуально для каждого цилиндра.Не забудьте записать измеренные значения в своем отчете. Там вы, среди прочего, можете войти в отверстие и торцевой зазор. Таким образом, у вас всегда будут под рукой значения, если вы снова захотите что-то изменить. К вашим поршням всегда прилагаются инструкции по установке, «инструкции по установке колец». Выполните следующие действия, чтобы отрегулировать торцевой зазор:

  1. Отсортируйте поршни и соответствующие поршневые кольца в правильном порядке. Это приводит к минимально возможным ошибкам.
  2. Соблюдайте направление установки: выемки в поршне со стороны впуска находятся глубже.
  3. Первое поршневое кольцо блестит, второе более темное и матовое. Маркировка на кольце направлена ​​вверх.
  4. Затем вы вставляете кольцо, с которым хотите работать, в цилиндр. Для этого у нас есть специальный пластиковый инструмент, который мы придумали сами. Вы также можете снять поршень. Убедитесь, что поршневое кольцо действительно установлено параллельно отверстию.
  5. Затем вам понадобятся щупы для измерения торцевого зазора. Размер необходимого зазора зависит от вашего двигателя, ваших требований и т. Д.
  6. Если щуп не входит в зазор, необходимо отшлифовать поршневое кольцо. Делайте только одну сторону, чтобы получить оптимальный результат. Действуйте медленно и постепенно - не стачивайте слишком быстро.
  7. Удалите загрязнения с поршневого кольца и проверьте, прямые ли концы.
  8. Используйте щуп, чтобы еще раз проверить и отрегулировать поршневое кольцо, пока не достигнете желаемого размера зазора.
  9. Затем удалите заусенцы со всех сторон, чтобы не нарезать канавки на цилиндре.
  10. При установке кольца на поршень сначала зафиксируйте поршень на месте.
  11. Затем проверьте, может ли поршневое кольцо проворачиваться в поршне или оно не застревает. Если он все-таки застрял, с него нужно снова удалить заусенцы.
  12. Если все в порядке, раздвинуть кольцо в стороны от концов, чтобы надеть его на поршень (не царапая).
  13. Проверьте еще раз, насколько хорошо он может поворачиваться.
  14. Вставив все кольца, поверните их так, чтобы края не лежали один над другим (как звезда Mercedes).
  15. Когда поршень закончен, его можно устанавливать. Для этого мы используем тефлоновую втулку. Также можно взять натяжной ремень, но мы рекомендуем использовать воронку.
  16. Нанесите большое количество масла на втулку, поршень, поршневые кольца и шатунные подшипники.
  17. Затем наденьте гильзу на поршень с особой осторожностью, чтобы предварительно натянуть кольца.
  18. После того, как цилиндр будет смазан, вы можете вставить поршни в правильном направлении установки. Еще раз проверьте, все ли правильно выровнено.Рукав должен лежать на колодке. Наконец, осторожно вставьте поршень в цилиндр.

Нужна помощь?

Мы будем рады помочь вам вычислить размер зазора и даже полностью позаботимся о сборке вашего гоночного мотора. Просто позвоните нам или напишите нам по электронной почте.

Примечания по установке поршневого кольца Hastings Triumph - двигатель Franz and Grubb

Примечания по установке поршневого кольца Triumph 650 Hastings

Этот комплект поршневых колец, произведенный в США, подходит для поршней OEM A / E Hepolite Triumph 650 и идеально дополняет поршни JCC 650, доступные в настоящее время.Пожалуйста, прочтите следующее, чтобы обеспечить правильную посадку ваших новых колец.

Этот набор состоит из цельного литого маслосъемного кольца и двух литых компрессионных колец. Компрессионные кольца имеют внутренний скос, который должен быть установлен по направлению к верхней части поршня. На этих кольцах есть точка, указывающая, какое из них верхнее. Масляное кольцо не имеет направления. Поршневые кольца предназначены для уплотнения камеры сгорания, отвода тепла от самого поршня и предотвращения попадания масла в камеру сгорания.Для обеспечения успеха при установке необходимо соблюдать особую осторожность.

ПЕРЕД УСТАНОВКОЙ НЕОБХОДИМО ПРОВЕРИТЬ ЗАЗОР КОЛЬЦА

Для проверки зазора кольца вставьте кольцо в отверстие и точно выровняйте его в цилиндре. Проверьте концевой зазор с помощью щупа. Отрегулируйте зазор под прямым углом с помощью напильника или кольцевого напильника. Поскольку эти литые кольца несколько мягкие, не забудьте удалить зазубрины с конца кольцевого зазора после установки напильника, чтобы не было острых краев. Предлагаемые зазоры для колец составляют от 0,0045 дюйма до.006 дюймов на дюйм отверстия для верхнего и масляного кольца, от 0,0055 до 0,0070 дюйма на дюйм отверстия для второго кольцевого зазора. Мы рекомендуем, чтобы зазор второго кольца был больше, чем верхний, чтобы обеспечить выравнивание давления сгорания между кольцами и предотвратить колебание кольца. Мы использовали такие кольца в течение многих лет, и, похоже, это хорошо работает с близнецами Триумф. При повторном кольцевании без расточки важно проверить зазор кольца в наименее изношенной части цилиндра.

КОЛЬЦА НИКОГДА НЕ ДОЛЖНЫ НАВИНЯТЬСЯ НА ПОРШЕНЬ.

.

Для установки колец на поршень откройте зазор ровно настолько, чтобы оно перешло через поршень, при этом кольцо должно оставаться идеально плоским.Никогда не скручивайте и не закручивайте кольцо, так как это может повредить кольцо, увеличить прохождение и снизить контроль масла. Все наши кольца проверены на плоской поверхности на плоской поверхности, изогнутые кольца не будут возвращены как дефектные.

ВАЖНА ОТДЕЛКА ЦИЛИНДРА

Отделка цилиндра очень важна для посадки колец. Для этого набора колец оптимально подходит зернистость 220, которую можно получить, используя камни Sunnen M27-J55 (AN 300). Если используется хромированное верхнее кольцо, используйте камни M27-J65 (AN 500) зернистостью 280.Перед установкой убедитесь, что ваш цилиндр абсолютно чистый, а кольца не повреждены при установке цилиндра. Мы предпочитаем слегка смазать кольца и посадочные поверхности колец неочищенным маслом 30 Вт и слегка покрыть отверстие цилиндра, чтобы оно не ржавело. Расположите зазоры колец в шахматном порядке, чтобы они не совпадали. При сжатии колец во время окончательной сборки обязательно, чтобы кольца не были поцарапаны, согнуты или деформированы. Масло на кольцах не повредит их посадке, как гласит интернет-фольклор.

ОБРЕЗКА В НОВОМ НАБОРЕ КОЛЬЦ

Существует столько же мнений о разрыве колец, сколько существует религий.У нас нет проблем с посадочными кольцами, в основном благодаря нашему уровню детализации при подготовке цилиндров и правильной установке колец. НЕ используйте синтетическое масло для обкатки. Используйте обычное масло без модификаторов трения. Мы используем Brad Penn Grade 1 SAE 30w для обкатки. НЕ оставляйте мотоцикл на холостом ходу больше, чем это необходимо при запуске. Это не приведет ни к чему, кроме выделения тепла, которое не будет рассеиваться новыми кольцами, пока они не встанут на место. Кольца нуждаются в сжатии и нагрузке на них для посадки. Не буксируйте двигатель, не ездите в ненормально жаркую погоду или в загруженном транспортном потоке. Измените число оборотов двигателя в диапазоне 1500-5000 и совершите короткую поездку. Дайте двигателю остыть и проверьте базовые гайки, болты головки и регулировку клапана в указанном порядке.

Не торопитесь и делайте это правильно

Если вы не уверены в какой-либо из этих процедур, в Интернете можно найти множество информации о поршневых кольцах. Мы предлагаем вам просмотреть веб-сайты различных производителей поршневых колец для получения дополнительной информации. При правильной подготовке цилиндра, правильных концевых зазорах и правильной технике установки ваши кольца должны быстро сломаться и обеспечить вам долгий срок службы.

Для получения информации по установке поршневого кольца Triumph Hastings щелкните здесь

Как установить поршневые кольца

Могу ли я установить поршневые кольца вручную? Что может случиться? Какой порядок установки поршневых колец ? Установка новых поршневых колец своими руками . Вы узнаете об этом здесь.

Тщательно очистите бывшие в употреблении поршни от грязи и нагара.Убедитесь, что кольцевые канавки поршня чистые. Используйте специальный инструмент для очистки отверстий для слива масла. Удалив нагар, не повредить поверхность сторон кольцевых канавок. Такие повреждения его царапинами могут стать причиной повышенного расхода масла или повышенного прорыва газа при работе двигателя. Для установки поршневых колец следует использовать специальные щипцы, чтобы не повредить их.

Монтажный комплект для поршневых колец

Ни в коем случае не устанавливайте поршневые кольца вручную. Это могло привести к травмам; также это может быть причиной деформации, повреждения или растяжения поршневых колец.Существует несколько типов монтажных комплектов поршневых колец: монтажные комплекты для поршневых колец для грузовых автомобилей или легковых автомобилей.

Некоторые механики могут производить установку поршневого кольца вручную. Но это часто приводит к повреждению кольца при установке.

Не устанавливайте поршневое кольцо на поршень таким образом.

Соблюдайте порядок установки поршневых колец:
  • 1) установить маслосъемное кольцо;
  • 2) установить компрессионное кольцо;
  • 3) установить первое компрессионное кольцо.

Специальная маркировка типа «Верх» означает, что эта сторона поршневого кольца должно быть сверху и обращено к камере сгорания.

Проверьте, свободно ли вращаются кольца в кольцевых канавках поршня.

При установке масляных поршневых колец, состоящих из двух частей, всегда соблюдайте правильное положение пружинных расширителей. Концы пружинного расширителя всегда должны быть расположены с противоположной стороны от замка поршневого кольца.

Поршневые кольца из двух частей

В случае установки поршневых колец, состоящих из трех частей, правильное положение пружинных расширителей является требованием, обеспечивающим функцию удаления масла.

Поршневые кольца из трех частей необходимо установить под углом 120 ° друг к другу.

Все замки таких поршневых колец должны быть установлены под углом 120 ° друг к другу.

Установка 2-тактного поршня - Полезные советы от Vertex Pistons

Гонки по мотокроссу - это спорт, который предъявляет высокие требования к вашему телу и мотоциклу. Этот совет поможет в обслуживании ваших 2-тактных велосипедов MX. Вот несколько советов по установке Vertex Piston для 2-тактной поршневой установки

После разборки головки блока цилиндров и цилиндра необходимо измерить фактический диаметр цилиндра (1) с помощью индикатора внутреннего диаметра.Когда известен фактический размер отверстия, пора выбрать правильный поршень VERTEX, соответствующий размеру отверстия, соблюдая рекомендуемый зазор с цилиндром (например, зазор CR 125 0,05 мм).

Откройте коробку поршня, возьмите кольцо и поместите его в отверстие цилиндра. Измерьте зазор (2) между двумя концами кольца: он должен составлять от минимум 0,25 до максимум 0,50 мм; при необходимости отрегулируйте размер торцевого зазора кольца с помощью напильника (3). Будьте особенно осторожны при выполнении этого шага.

Теперь мы готовы собрать кольцо в канавку поршня: прежде всего обратите внимание, чтобы не раздавить и не повредить кольцо во время установки, следует принять все меры предосторожности, чтобы не нарушить целостность кольца с канавкой и не уменьшить удерживание колец. давление.

Следует обращать внимание на любые отметки (например, T) на поверхности кольца: всегда располагайте кольцо так, чтобы надпись была на верхней стороне.

Вставьте переднее кольцо со стороны, противоположной установочному штифту, и поверните его, как пружину, стараясь не повредить канавку во время работы. Убедившись, что кольца не имеют странного сползания или заедания, расположите кончики колец вокруг установочного штифта.

Теперь мы готовы собрать поршень и цилиндр. Небольшой слой масла для двухтактных двигателей следует нанести на поршень с установленным кольцом (кольцами). Указанном стрелкой напечатаны на поршневом купола по направлению к стороне выпуска, установить одну стопорное кольцо со стороны, противоположной вы будете скользить штифт через и нажав кольцо (или кольца) в паз по одному, начиная с верхнего ползуна цилиндр в сборе над кольца. После завершения это тщательно нижний поршень и цилиндр на соединительном стержень и слайд-поршневой палец через поршень и стержень и установить стопорное кольцо.Если вы предпочитаете, вы можете сначала установить поршень на шатун, а затем сжать кольцо (а) и установить цилиндр (4). Соберите цилиндр на корпуса, установите головку цилиндра и затяните все крепежи в соответствии со спецификациями, рекомендованными в руководстве пользователя.

Наконечники напрямую от Vertex Pistons - OEM-поставщика для KTM / Husqvarna Поддерживайте свой велосипед в рабочем состоянии, как новый

% PDF-1.5 % 4 0 obj > эндобдж xref 4 128 0000000016 00000 н. 0000003234 00000 н. 0000003381 00000 н. 0000003421 00000 н. 0000004192 00000 п. 0000004938 00000 п. 0000004986 00000 н. 0000010154 00000 п. 0000013897 00000 п. 0000018891 00000 п. 0000024157 00000 п. 0000024602 00000 п. 0000029885 00000 н. 0000030023 00000 п. 0000034695 00000 п. 0000035085 00000 п. 0000039194 00000 п. 0000043797 00000 п. 0000044253 00000 п. 0000044366 00000 п. 0000044477 00000 п. 0000044592 00000 п. 0000044707 00000 п. 0000044821 00000 н. 0000044890 00000 н. 0000044992 00000 п. 0000053349 00000 п. 0000053626 00000 п. 0000054040 00000 п. 0000054065 00000 п. 0000054599 00000 п. 0000065340 00000 п. 0000065604 00000 п. 0000066201 00000 п. 0000074323 00000 п. 0000074588 00000 п. 0000075084 00000 п. 0000080723 00000 п. 0000080992 00000 п. 0000081365 00000 п. 0000082180 00000 п. 0000082217 00000 п. 0000083028 00000 п. 0000083065 00000 п. 0000083875 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
