Стук в двигателе рано или поздно приводит к поломке мотора, так как следствие его возникновения – это удары, появившееся в результате трение в деталях двигателя. И этот стук, независимо от того, какой он имеет звучание (звонкий, глухой, металлический) со временем будет только усиливаться, так как зазор между трущимися деталями мотора будет увеличиваться и сила удара также будет нарастать.

Возможные причины стука ДВС

Основная причина стуков – биение рабочей детали о какой-то другой элемент двигателя, а означать это может только одно – нарушен зазор. Если звуки появляются, когда залито качественное масло, а система охлаждения работает исправно, то допустимые параметры зазора уже превышены более чем в два раза.

По нарастанию громкости звука можно легко понять, какую природу имеет стук. Очевидно, что износ ремня ГРМ, который изготовлен из высокопрочных материалов, никак не влияет на громкость работы двигателя. Многие автолюбители ездят на износившемся ремне до момента, когда он порвется, не замечая изменений. Но вот, например, шатунный вкладыш или подшипники распределительного вала состоят из двух видов деталей: мягких и твердых. Повреждение этих механизмов приводит к постоянному увеличению громкости стуков.

Перед поездкой на сервис нужно самостоятельно определить момент появления звука и его симптомы. Это необходимо для точного описания проблемы на СТО. Чаще всего «жалобы» на стук выглядят следующим образом:

  1. Громкий стук сразу после запуска мотора на холодную.
  2. Посторонние звуки после полного прогрева двигателя.
  3. Стук до момента достижения рабочей температуры.
  4. Звуки на холостых оборотах.
  5. Звук на высоких оборотах.

Самостоятельный ремонт неисправности мотора – это риск потери большой суммы денег. Но некоторые симптомы «лечатся» дешевле, чем предлагают на СТО, поэтому нужно разобраться в каждом стуке и решить, можно это исправить в домашних условиях или нет.

Стук при высоких нагрузках – свидетель детонации

Детонация топлива – это сбои в процессе сгорания смеси, находящейся в двигателе. Если причина кроется в этом, то посторонний звук появляется при нагрузке на мотор.

Отличительной чертой детонационных стуков является их синхронность с оборотами.

Чаще всего детонация происходит в момент, когда:

  • автомобиль быстро набирает скорость;
  • включена повышенная передача, работающая на высоких оборотах, что не соответствует скорости автомобиля
  • машина двигается с полной загрузкой.

Первое, что нужно сделать в такой ситуации, полностью «высушить» бак, оставив немного бензина или солярки для пути на заправку и залить качественное топливо с нужным октановым числом, предусмотренным производителем.

Стук на холодную

Больше неприятных последствий предвещает стук на холодную, так как их источник, чаще всего, коленвал и распредвал. Однако прежде чем делать выводы, почитайте тематические форумы, которые могут содержать информацию о «болячке» автомобиля конкретной марки. Актуально такое, например, для Kia Spectra, где какое-то время после запуска мотора стучат гидрокомпенсаторы.

Если стук в коленвале, то он становится тише по мере прогрева автомобиля, может прекращаться на высоких оборотах, но всегда остается на холостом ходу. По характеру звук похож на детонацию тем, что его ритмичность зависит от оборотов мотора. Встречается такая проблема на дизельных и бензиновых двигателях, так как у них есть одинаковый элемент – подшипник коленчатого вала. Он изнашивается, увеличивая зазор. Это естественно для силового агрегата, но некачественные масла ускорят процесс. Следите за температурой и уровнем охлаждающей жидкости, не допуская перегрева мотора.

Распределительный вал стучит с той же громкостью, что и коленчатый вал, но не всегда, а только первые секунды, когда масло еще не дошло до него. Но, если деталь находится на стадии критического износа, то стучать двигатель будет и на холодную, и на прогретый автомобиль. Стучит распредвал в 2 раза меньше, количества оборотов мотора, что также позволит локализовать проблему. Если проводить диагностику, ориентируясь на звук, то тук распредвала лучше всего слышно сверху.

Причины стука те же, что и у коленвала: износ подшипников, появление зазоров. Если автолюбитель использует качественное масло, где нет примесей и посторонних частиц, то рассматриваемая деталь работает гораздо дольше.

Изношенный распределительный вал необходимо менять, если установлены гидрокомпенсаторы, так как эта деталь способна компенсировать образовавшийся зазор. Но это скорее минус, чем плюс, так как клапана будут работать иначе, а это прямое следствие падения компрессии. Даже если такой двигатель исправно заводится, это не означает, что не пропадет мощность или не увеличится расход бензина.

Стук силового агрегата на горячую

Но как быть, если стучит только тогда, когда машина прогрета? Можно остановиться, проверить уровень масла. Если на холодную его было достаточно, то после запуска двигателя смазка разошлась по всем узлам и его может не хватать. Подлили масло и мотор снова работает нормально? Тогда следите за уровнем и ищите причину утечки, если подобная ситуация повторится.

Если звук прогрессирует и усиливается на высоких оборотах, то пора задуматься о ремонте, так как это свидетельствует об износе подшипников коленчатого вала. Дальнейшее движение опасно для мотора, так как взаимосвязанные узлы могут быть повреждены.

Нельзя снимать со счетов и некачественное топливо. Но такой стук не прогрессирует и даже немного затихает со временем. Подобное случается в дальних поездках, и все, что остается водителю – ехать дальше и искать известную заправку с качественным бензином или соляркой. Ничего опасного с мотором не произойдет, поэтому переживать не стоит. Если же звук становится все четче и громче, то пришло время остановиться и вызвать эвакуатор.

Стук клапанов


У стучащих клапанов есть свои характерные признаки, которые позволяют локализовать проблему.

  1. Во-первых, клапаны стучат при любых условиях. Это может быть холостой ход или повышенная нагрузка, с холодным или прогретым двигателем.
  2. Во-вторых, звук отличается отчетливой звонкостью, так как это металлические элементы, находящиеся в постоянном движении. Частота стука клапанов в два раза реже оборотов двигателя.

Если регулировка клапанов не помогла избавиться от посторонних звуков, то пришла пора их заменить. Но решение должен принимать только специалист, так как причиной стука могут быть гидрокомпенсаторы или клапанные пружины, которые в некоторых случаях изнашиваются и не позволяют двигателю работать в нормальном режиме. Замена этих элементов позволит избавиться от стука и сэкономить деньги.

Часто со стуком клапанов водители встречаются впервые после замены ремня ГРМ. Это становится следствием неправильного установленного угла газораспределения или перескока ремня. Клапан бьется о поршень, когда тот находится в верхней мертвой точке. Поможет правильная установка элемента с соблюдением технологических требований.

Ещё кое-что полезное для Вас:

Стук в бензиновом двигателе во время разгона

Особую актуальность в вопросе о стуке двигателя при разгоне имеет фактор наличия цепи ГРМ, а не ремня. Казалось бы, элемент, который имеет большой срок эксплуатации, не должен подводить автолюбителя. Но нет, постоянное использование автомобиля приводит к тому, что цепь растягивается и начинает стучать по корпусу блока. Естественно и то, что чем выше обороты, тем интенсивнее и громче стук. Иногда достаточно подтянуть ее и этого хватит на ближайшие годы. Но вытягивается она не просто так, поэтому многие стараются поменять цепь, а не пытаться её сохранить.

Точная локализация проблемы

Некоторые стуки можно охарактеризовать однозначно, так как они не похожи друг на друга. Например, поршни, которые уже отработали ресурс, звучат глухо и сравнить их можно с легкими ударами по глиняным изделиям. Иногда появляются щелчки. Зазор в 0,3 мм компенсируется расширением металла, поэтому подобная проблема не проявляется на прогретом моторе. Отчетливее звуки тогда, когда автомобиль остыл до уличной температуры или водитель резко сбрасывает ногу с педали газа.

Легко опознать и проблемы с поршневыми пальцами. Двигатель издает однозначный металлический звук, который лучше слышно во время набора скорости или сброса газа. Часто проблема возникает из-за некачественного топлива, которое рано воспламеняется, что и создает характерный звук. И если этот звук отчетлив, то вот вкладыши коленчатого вала услышать труднее.

Если вкладыши «колена» выработали ресурс, то автолюбитель услышит слегка приглушенный звук, который будет доноситься от картера двигателя. Но такая ситуация не появляется без причины, так как элемент прост и надежен в эксплуатации. И первое, на что обращаем внимание – какие «расходники» были приобретены для последнего СТО. Проблема может появиться в результате использования некачественного масла, поэтому для начала нужно поменять его и выполнить промывку, а не делать капитальный ремонт мотора.

Однозначно можно локализовать и проблему с вкладышами шатунов. Звук нарастает постепенно по мере разгона автомобиля. При такой проблеме менять масло или топливо бесполезно, так как остается лишь встать на «аварийку» и ждать эвакуатор. Если решиться на самостоятельную дорогу, то ДВС заклинит, что приведет к большим материальным потерям.

Правильно ли самостоятельно определять источник стука?

Даже опытный водитель может неверно трактовать стуки, исходящие от двигателя, так как далеко не каждый автолюбитель сталкивался с ремонтом этого агрегата. Любой вкладыш, подшипник или другой элемент могут издавать звуки, которые будут интерпретироваться по-разному.

Если масло менялось давно, а топливо используется только от проверенных брендов, то единственное, на что нужно обратить внимание – это интенсивность. Возрастающие стуки говорят о не самых приятных причинах, устранить которые смогут только профессионалы.

Однако искать источник самостоятельно – это все равно правильное решение, так как на большинстве автосервисов работники не имеют привычки делать дешевую и долгую работу. Проще всего ответить клиенту, что поможет только дорогостоящая «капиталка», но это не всегда правда, ведь иногда достаточно просто поменять масло.

Группа: Пользователи
Сообщений: 154

Регистрация: 21.4.2009
Авто: RAV4 (1) правый руль
Поблагодарили: 18 раз(а)

Группа: Пользователи
Сообщений: 472
Регистрация: 23.7.2008
Город: Казань
Авто: RAV4 (1) левый руль
Пол: Мужской
Поблагодарили: 27 раз(а)

Группа: Пользователи
Сообщений: 154
Регистрация: 21. 4.2009
Авто: RAV4 (1) правый руль
Поблагодарили: 18 раз(а)

откровенно говоря сильно не прислушивался. его и сейчас то слушно только при открытом капоте и при гзовании.
стуки были при старте холодного двигателя в то время когда горит лампа давления масла и все.
так же был звон типа клапана при интенсивной нагрузке (конд-вкл, дваим газ но не кикдаун). звенел, потом после 3 т/об пропадал, к слову после замены ремня эти симптомы если не полностью исчезли но значительно уменьшились.

вопрос – можно ли при замене ГРМ, ( плюс все доступные сальники и помпа (кстати желею что заранее не заказал и не заменил масленный насос) ) собрать не так что бы стучал коленвал?

Группа: Пользователи
Сообщений: 472
Регистрация: 23.7.2008
Город: Казань
Авто: RAV4 (1) левый руль
Пол: Мужской
Поблагодарили: 27 раз(а)

Цитата:
(qwas @ 17. 8.2010, 18:46)
откровенно говоря сильно не прислушивался. его и сейчас то слушно только при открытом капоте и при гзовании.
стуки были при старте холодного двигателя в то время когда горит лампа давления масла и все.
так же был звон типа клапана при интенсивной нагрузке (конд-вкл, дваим газ но не кикдаун). звенел, потом после 3 т/об пропадал, к слову после замены ремня эти симптомы если не полностью исчезли но значительно уменьшились.

вопрос – можно ли при замене ГРМ, ( плюс все доступные сальники и помпа (кстати желею что заранее не заказал и не заменил масленный насос) ) собрать не так что бы стучал коленвал?

я не ах какой спец, но из описания, дребезг или как вы назвали звон, мог быть из-за топлива и сбитого зажигания(например из за ремня), а есть ли уверенность, что стучит колено? уверенность что спец которой менял проверил метки при сборке? чем он снимал шкиф и звездочку с колена для замены сальника?

Группа: Пользователи
Сообщений: 154
Регистрация: 21.

4.2009
Авто: RAV4 (1) правый руль
Поблагодарили: 18 раз(а)

– дребезг- проблема уже решена, предположительно была из за слабого натяжения ремня ГРМ, ну а топливо, уменьшение камер сгорония из нагара и тд, сопутствующие факторы.

– метки – выставил и наглядно мне показал, тут сомнний нет.

– шкив снимал съемником, после химитерапии сошел шорошо, но шкив в печальном состоянии, до этого его походу дела сбивали, на обратной стороне есть сколы. всал на место шкив легко, про съем звездочк упустил из виду, но проблем со съемом не было.

вопрос, если это вкладыши коленвала, то если хорошо погазовать то они провернуться, так?
если скинуть поддон, то картина с коленвалом станет ясна?

Группа: Пользователи
Сообщений: 472
Регистрация: 23.7.2008
Город: Казань
Авто: RAV4 (1) левый руль
Пол: Мужской
Поблагодарили: 27 раз(а)

Цитата:
(qwas @ 17. 8.2010, 19:21)
– дребезг- проблема уже решена, предположительно была из за слабого натяжения ремня ГРМ, ну а топливо, уменьшение камер сгорония из нагара и тд, сопутствующие факторы.

– метки – выставил и наглядно мне показал, тут сомнний нет.

– шкив снимал съемником, после химитерапии сошел шорошо, но шкив в печальном состоянии, до этого его походу дела сбивали, на обратной стороне есть сколы. всал на место шкив легко, про съем звездочк упустил из виду, но проблем со съемом не было.

вопрос, если это вкладыши коленвала, то если хорошо погазовать то они провернуться, так?
если скинуть поддон, то картина с коленвалом станет ясна?

про топливо – я имелл ввиду само топливо плохого качества, это как при расчетном 92 налить 76 топливо.

теперь к вкладышам – если хорошо прогазовать то несколько вариантов:
1. их размолотит и они забъют маслянные каналы, как следствие двигун на капиталку.
2. их просто размолотит настолько что они перестанут держать давление, загорится лампочка давления, при дальней шей езде клин двигла и кап ремонт.

но двигатели японцев живучие, знавал одного аса тот в старые добрые времена прикупил японку и гнал на ней под 150 километров 100 вообще без масла, доехал до дома и заглушил и больше она не завелась, дефектовка показала растерло 3 шатунных вкладыша из 4-х, сами шатуны в местах установки вкладышей были похожи на овалы без всяких замеров видно было на глаз и куча всего не столь критичного, но само колено можно было проточить( правда до последнего размера) – это я к чему, проще снять поддон, снять коренные и шатунные крышки посмотреть состояние вкладышей, думаю коренные будут ок, поставить их на место без замены, а вот шатунные я бы просто заменил на точно такие же( такого же размера, во всяком случае сразу будет все ясно, стоит капиталить или нет).

после сборки проверил бы осевой люфт колена.

это конечно деньги, но не столь уж большие, в отличии от капиталки.

з.ы. для меня это были бы только затраты времени, вкладыши и прокладка поддона.
з.ы.з.ы вроде все понятно изложил, что не совсем внятно выразил спрашивайте)))

Что такое стук шатуна?

Шатуном в этой статье называется деталь, соединяющая поршни с коленчатым валом. В точке соединения шатуна с коленчатым валом также используются вкладыши.

Проблема возникает, когда ломаются один или несколько вкладышей. На что похож звук? Звук стучащего шатуна похож на удары молотком или на стук по картеру. Раздается он во время рабочего хода двигателя, когда вкладыш касается коленчатого вала. В самых тяжелых случаях шатун сам стучит по валу.

Громкость шума может затухать или почти исчезать при разгоне или когда двигатель холодный. Но, стук всегда будет возвращаться и становиться громче, когда в баке будет недостаточно топлива.
Стук шатуна также могут называть стуком вкладышей, стуком двигателя, детонация.

Что является причиной стука шатуна?

Основная причина – поврежденный или сломанный вкладыш шатуна. Поломка происходит при пропадании гидродинамического масляного клина. На износ вкладышей также оказывают влияние следующие факторы:

Масло неподходящей вязкости
Минимальный расход масла по поверхности вкладыша
Низкое давление масла
Высокая температура масла
Высокое давление в камере сгорания
Работа двигателя на повышенных оборотах
Интенсивные силы инерции, действующие на поршень

Как избавиться от стука шатуна?

Вы можете избавиться от стука самостоятельно в своем гараже, выполнив следующие действия. Однако, всегда консультируйтесь с механиком, если эта проблема прошла свой начальный этап.

Необходимые для ремонта материалы

Подъемник/трап
Свежее масло
Емкости для отработанного масла
Новый фильтр масла
Съемник фильтра
• Средство для очистки топливных форсунок

Процедура устранения неисправности

Подготовьте все необходимые детали и инструменты. Перед началом работ поставьте автомобиль на подъемник или трап так, чтобы обеспечивался удобный доступ к двигателю.

Шаг 1: разместите под сливной пробкой емкость для отработанного масла и слейте масло. Слив масло, поставьте пробку на место.
Шаг 2: замените фильтр масла. Отверните старый с помощью съемника и гаечного ключа. Установите и затяните новый фильтр.
Шаг 3: Залейте около 4,5 литров свежего масла. Затем проверьте вкладыши шатунов. Затяните их, если крепление ослабло или замените на новые, если они сломаны.
Шаг 4: последний этап – очистка карбюратора или инжектора. Это предотвратит попадание посторонних частиц и нагара в двигатель.

Как узнать что стучит в дизельном двигателе

Содержание

  1. Стук в дизельном двигателе
  2. В дизеле застучали шатуны или коленвал
  3. Стуки распределительного вала дизельного мотора
  4. Детонационные стуки
  5. Суммируем возможные причины
  6. Стук в дизельном двигателе – что делать и как «лечить»?
  7. Стук в дизельном двигателе от зазора
  8. Стук в дизельном двигателе из-за гайки шатуна
  9. Что проверить?
  10. Стук в двигателе, что делать и как определить причину?
  11. Диагностика стука в двигателе
  12. Причины стука ДВС
  13. Наиболее опасные причины стука
  14. Советы по ремонту двигателя
  15. Проблемы дизельного двигателя, связанные со стуком форсунок
  16. Как определить поломку дизельного двигателя по звуку работы
  17. Характерные виды стуков
  18. Основные причины посторонних шумов силового агрегата
  19. Проблемы с распредвалом
  20. Проблемы с коленвалом
  21. Проблемы с распределением фаз
  22. Проблемы с форсунками дизельных двигателей
  23. Диагностика и поиск дефектов форсунок
  24. Основные причины стука форсунок
  25. Посторонние стуки по причине износа распылителей
  26. Видео

Стук в дизельном двигателе

Появление посторонних звуков в процессе работы дизельного двигателя является признаком неисправностей. Дизель может стучать по разным причинам, начиная от вышедших из строя подшипников привода навесного оборудования до проявления детонационных взрывов топлива в цилиндрах. Перед началом ремонта дизельного двигателя можно попытаться самостоятельно диагностировать причину стуков и шумов для более точного определения поломки.

В дизеле застучали шатуны или коленвал

Стук шатунов является признаком серьезной поломки, которая означает необходимость капитального ремонта дизельного мотора. Такой «шатунный стук» дизеля отличается от аналогичной неисправности бензинового мотора.

Поршни в дизельных агрегатах во время совершения возвратно-поступательного движения почти вплотную приближаются к ГБЦ. Появление стука означает, что произошло увеличение зазора в шатунной шейке коленчатого вала, в результате чего верх поршня слегка «утыкается» в головку блока цилиндров. Второй причиной стука может быть раскрутившаяся гайка шатуна. По своей природе звук напоминает глухие металлические удары, которые также возникают при неправильно выставленном ремне ГРМ, который проскочил на один «зуб».

Диагностировать неисправность путем поочередного отключения питания на каждый цилиндр (применяется при диагностике аналогичных неисправностей на бензиновых агрегатах) не получится. Коленвал все равно будет вращаться, а поршень продолжит касаться ГБЦ. Ездить на дизельном моторе, в котором стучит шатун, категорически запрещено. Автомобиль необходимо доставить в сервис на буксире или эвакуаторе для расточки коленвала, замены вкладышей и т.д.

Стуки коленвала дизеля наиболее отчетливо проявляются «на холодную», когда моторное масло еще не успело в полной мере добраться до подшипников по масляным каналам. С прогревом проблема немного маскируется, коленвал может стучать менее интенсивно на определенных оборотах. На холодном моторе звук металлический, ритмичный и приглушенный в режиме холостого хода. С набором оборотов ритмичность возрастает, стук становится более звонким.

К увеличению зазоров и износу приводит эксплуатация мотора на грязном масле или смазке низкого качества, несвоевременная замена моторного масла в дизеле. Стучать коленчатый вал может после попадания в масло излишнего количества топлива в результате повреждений БЦ или ГБЦ, а также рабочей жидкости из системы охлаждения двигателя.

Также распространенной причиной стука дизеля является засорение масляного фильтра, так как частицы металла и мусор вместе с маслом попадают в подшипники колневала. Исправный фильтрующий элемент хорошо очищает масло, но при снижении пропускной способности открывается клапан и грязное масло свободно идет в двигатель без фильтрации.

Стук коленвала дизельного двигателя может появиться в результате падения давления масла и нехватки смазки, которая подается к подшипникам. К такой неисправности может привести неправильная работа маслонасоса системы смазки двигателя, забитый масляный фильтр, который конструктивно не имеет клапана для прямой подачи масла в обход фильтрующего элемента.

Изредка бывает забит масляный канал. Застучать коленчатый вал может даже после непродолжительной езды с критически низким уровнем масла в картере двигателя. В таких случаях стук коленвала сопровождается загоранием сигнальной аварийной лампы давления масла на панели приборов (при условии исправности датчика давления масла и указателя на приборной панели)

Наличие царапин или шершавой поверхности в области шейки вала после проведения ремонтных работ также может являться причиной стуков дизеля после сборки. Если шейки вала или постели вкладышей стали овальными сверх нормы, тогда колневал будет стучать.

Перед установкой нового вала (или после восстановления старого) необходимо в обязательном порядке обмерять каждую шейку микрометром. Это делается для того, чтобы проверить нахождение показателя овальности в допустимых пределах до максимум 0,005 мм.

Стуки распределительного вала дизельного мотора

Распредвал дизеля имеет приглушенный стук, который различается на начальной стадии в момент запуска холодного мотора. Стук распредвала по ритмичности ровно в два раза меньше по частоте сравнительно с аналогичной частотой стуков коленчатого вала. В тот момент, когда моторное масло дойдет до подшипников, стук исчезает. Обычно это занимает около 3 секунд.

Причиной такого стука распредвала являются его изношенные подшипники. Причины износа по своей природе аналогичны факторам, которые приводят к стуку коленчатого вала дизельного двигателя: нехватка смазки, грязное моторное масло, недостаточное давление в системе смазки, царапины на распредвале. По мере увеличения износа распредвал будет стучать и на прогретом дизельном моторе.

Дело в том, что стучащий распредвал будет немного перемещаться. Смещение вала вверх и вниз приведет к тому, что в зоне работы гидрокомпенсатора и сопряженных с ним деталей образуется выработка, нарушаются зазоры. Итогом станет то, что гидрокомпенсатор без должного зазора будет приоткрывать клапан.

Результатом станет падение компрессии, возникнут сложности с запуском ДВС, у дизеля пропадет мощность, повысится расхода дизельного топлива. Низкая компрессия понизит температуру в цилиндрах, двигатель будет работать неустойчиво, что вызовет активное нагарообразование и локальные перегревы, а также может привести к прогару поршня и клапанов.

Клапана ГРМ могут стучать в результате увеличенных зазоров. На моторах с гидрокомпенсаторами стук может быть вызван также износом самих компенсаторов или возникать в результате их недостаточного наполнения моторным маслом. Стук звонкий, частота стука аналогична стуку распредвала. Если фазы газораспределения не выставлены, тогда поршень может доставать до клапана.

Детонационные стуки

Ранний топливный впрыск на дизельных двигателях вызывает детонационное сгорание рабочей топливно-воздушной смеси. Детонация приводит к стукам, грубой и жесткой работе дизеля. Под понятием детонации понимается нарушение нормального процесса горения солярки в камере сгорания.

Взрывы в цилиндрах вызывают характерные детонационные звуки дизельного двигателя. Главными признаками детонации в дизеле выступает металлический (относительно звонкий) стук в цилиндрах, двигатель троит, перегревается ГБЦ, снижается мощность. Еще одной причиной детонации дизеля может быть неисправность дизельных форсунок, ТНВД (топливный насос высокого давления). Излишнее обеднение смеси приводит к подобным взрывам в камере сгорания.

Суммируем возможные причины

Как видно, в дизеле могут стучать клапаны газораспределительного механизма или шкивы на коленчатом валу. Если дизель стучит после ремонта, в результате которого менялась прокладка ГБЦ, тогда может появиться звук, похожий на стук клапанов. Дело в том, что после обтяжки головки отверстие под поршень в прокладке может стать меньше в диаметре. Стук возникает от того, что поршень доходит до ВМТ и касается выступающей части прокладки своей головкой. Результатом может стать то, что прокладка головки блока цилиндров дизельного двигателя окажется пробита.

На дизельных моторах отчетливо слышны стуки ТНВД. Для дизельных агрегатов эти стуки различимы в режиме холостого хода, характерным является стук плунжерных пар ТНВД. Диагностику насоса необходимо осуществлять силами специалистов, которые проверяют устройство на специальном стенде.

Еще одной причиной стука дизельного двигателя может выступать слабое натяжение зубчатого приводного ремня или цепи ГРМ. Неисправность чаще проявляется с ростом оборотов, когда возникают вибрации. Ременной привод может касаться защитного кожуха, создавая громкий звук. Вибрации цепи приводят к повышенному шуму в процессе работы мотора.

Стук может проявиться тогда, когда поршень достает до клапанов в результате нарушенных фаз газораспределения. Поршень также может вызывать характерные металлические стуки и в результате касания головки блока цилиндров. Это может происходить после установки прокладки несоответствующей толщины, которая еще дополнительно продавливается после обтяжки.

Почему холодный двигатель может стучать: различные неисправности. Анализ характера стука в силовом агрегате: звонкий, металлический, приглушенный и т.д.

Что означает «двигатель сапунит». Проблемы с цилиндропоршневой группой и ГРМ, повышенный расход масла. Нарушения в работе системы вентиляции картера ДВС.

По каким причинам возникает стук поршневых пальцев во время разгона автомобиля и работы под нагрузкой: качество топлива, зажигание, состав смеси и другие.

Что следует понимать под определением «стуканул двигатель». Почему мотор начинает стучать. В каких случаях стук в двигателе указывает на поломку ДВС.

Наиболее распространенные причины стука двигателя: поршневой, шатунный, стук коленвала. Что делать, если двигатель неожиданно начал стучать в движении.

Что может стучать, свистеть, шелестеть и издавать другие посторонние звуки под капотом после запуска двигателя. Диагностика и определение неисправностей.

Источник

Стук в дизельном двигателе – что делать и как «лечить»?

Автор: Сочи Авто Ремонт

Первым признаком появления неисправностей в дизельном двигателе является возникновение посторонних звуков во время его работы. Вы слышите стук в дизельном двигателе – что делать и как «лечить»? Причины стуков могут быть различными, начиная от непроизвольной детонации топлива в цилиндрах до испортившихся подшипников на приводе навесного оборудования.

Именно поэтому, если вы не уверенны в том, что сможете определить причину стуков и шумов обратитесь за помощью в сервисный центр, где специалисты быстро устранят неисправность. Качественный капитальный ремонт двигателей спецтехники невозможно сделать своими руками, поэтому ДВС восстановят специалисты.

Если в процессе диагностики выяснилось, что стук издают шатуны, потребуется произвести капитальный ремонт мотора.

Стук в дизельном двигателе от зазора

Поршни в дизельном двигателе расположены в непосредственной близости от головки блока цилиндров, поэтому, когда зазор в шатунной шейке коленвала увеличивается, их верхняя часть во время совершения возвратно-поступательных движений начнет ударяться об ГБЦ.

Основные причины увеличения зазора:

В отличие от бензиновых двигателей на дизеле определить данную неисправность поочередно отключая питание на каждом из цилиндров нельзя, так как коленчатый вал все равно будет продолжать вращение, в результате которого испорченный поршень продолжит стучать по головке блока цилиндров.

Ездить на автомобиле со стучащим шатуном категорически запрещено. Даже для доставки в сервис, где коленвал расточат и произведут замену вкладышей и прочих устаревших элементов, вам понадобится воспользоваться буксиром или нанять эвакуатор.

Стук в дизельном двигателе из-за гайки шатуна

Еще одной распространенной причиной стуков может быть плохо закрученная гайка шатуна, которую необходимо будет подтянуть. Глухой звук от ударяющегося металла, который из-за этого появляется в двигателе, весьма схож с теми звуками, что возникают при неисправном или неправильно выставленном ремне ГРМ.

Обратите внимание на то, что наиболее отчетливо стук коленчатого вала в дизеле проявляется в то время, когда моторное масло еще не успело в достаточном объеме дойти по масляным каналам к подшипникам. Несмотря на то, что после осуществления прогрева шумы на определенных оборотах становятся не такими заметными устранить неисправность лучше как можно раньше.

Что проверить?

Если после проверки вашего двигателя вы не обнаружили ни одной из вышеописанных неисправностей, обязательно проверьте:

Помните, что в автомобиле с дизельным мотором может быть слышно звуки, работы топливного насоса высокого давления. Однако если вы уверены, что именно он является источником шумов для проверки его работоспособности, вам необходимо будет транспортировать автомобиль в мастерскую, где устройство проверят на специально оборудованном для этой цели стенде.

Понравилась статья? Поделись с друзьями в соц.сетях!

Источник

Стук в двигателе, что делать и как определить причину?

Без двигателя и кузова нет автомобиля. Эта старая поговорка водителей не лишена смысла. Менять гнилой или мятый кузов всегда дорого, а без исправного мотора машина встанет. Самый главный признак скорой гибели двигателя — посторонний звук из-под капота.

В этой статье подробно расскажем про стук в двигателе и чем это грозит.

Чаще всего, характерный глухой звук под капотом возникает из-за появившегося зазора между деталями внутри мотора. Если вы услышали громкий стук, то допустимое расстояние между деталями превышено в 2 и более раза. Чем громче звук, тем сильнее «разросся» зазор и быстрее износ внутренностей агрегата.

Почему появился стук и какие изменения ждут двигатель зависит от качества деталей и условий эксплуатации. В любом случае последствия печальные:

Диагностика стука в двигателе

Проверка состояния мотора при появлении стука проводится по нескольким параметрам.

Стук в двигателе неразрывно связан с работой коленчатого вала, обеспечивающего обороты мотора. Соответственно, чем быстрее вращается коленвал, тем чаще раздается стук в моторе. В зависимости от режима эксплуатации ДВС звук может быть громче или тише. Важно точно установить зависимость между ростом количества оборотов ДВС и интенсивностью звука.

В процессе диагностики необходимо проверять в какой момент работы двигатель стучит громче. Часто бывает, что при высокой температуре в системе (в момент, когда моторное масло наиболее жидкое и увеличенное в объеме) силовая установка сильно стучит. В некоторых случаях стук слышен именно при холодном двигателе, а после прогрева шум полностью исчезает или становится почти незаметным.

Причины стука ДВС

Если срочно не принять меры стук в двигателе может усиливаться. В системах газораспределительного механизма, цилиндро-поршневой группы и кривошипно-шатунного механизма стучать может:

Если износились детали ГРМ (цепь или ремень), изготовленные из твердых и достаточно прочных материалов, стук может продолжаться долгое время. Разрушение более мягких элементов, функционирующих в тандеме с металлическими подшипниками и вкладышами, приведет к тому, что звук начнет усиливаться.

Наиболее опасные причины стука

Стук поршня, отличающийся глуховатым тоном, хорошо слышен в блоке цилиндров и иногда сопровождается своего рода щелчками. Стучит и цокает двигатель в результате температурного расширения поршня обычно «на холодную», при небольших оборотах двигателя, а также при резком сбросе газа во время движения. Стук возникает, как только величина зазора становится больше 0,3 мм.

2. Стучат поршневые пальцы

Звук стучащих поршневых пальцев «металлический», высокий по тону и немного звенящий. Такой звук отчетливо слышен, если вы «перегазовали» или с усилием нажали на акселератор, чтобы ускориться. Местом возникновения звука считается блок цилиндров, зазор при этом составляет около 0,1 мм.

Неисправность можно также определить с помощью выкручивания свечи зажигания. Без свечи топливо в цилиндре не сгорает, а значит нагрузка на поршень отсутствует.

Детонация часто возникает по причине использования топлива, неподходящего данному типу двигателя, а также при экстремальных перегрузках (крутой подъем в гору, затяжной спуск).

3. Стучат коренные подшипники и вкладыши коленвала

Металлический стук двигателя, характерный для этого случая, бывает немного приглушенным и слышен со стороны картера. Стучащие элементы особенно слышны на низких оборотах «холодного» двигателя при разгоне и в момент сброса газа. Величина зазора между шейкой и вкладышем при этом равна минимальным 0,1-0,2 мм. Падение давления масла до критического уровня делают звук более звонким независимо от рабочего режима.

Зачастую стук клапанов обусловлен использованием моторного масла низкого качества, либо не соответствующего типу силового агрегата.

4. Стучат вкладыши шатунов

Звук неисправных шатунных вкладышей схож с признаками неполадок коренных подшипников, но отличается большей отчетливостью. Если интенсивность звучания возрастает, ремонт необходимо сделать в срочном порядке. Эксплуатация как бензинового, так и дизельного двигателя с непригодными вкладышами шатунов запрещена — мотор может «заклинить» в любой момент.

Советы по ремонту двигателя

При появлении отчетливого стука в двигателе обязательно проверьте уровень моторного масла, его падение в смазочной системе может привести к неправильной работе всей системы ДВС. Если уровень оптимален, определите место локализации звука. На этом этапе необходимо убедиться, что исправны:

Следующим шагом должно стать определение особенностей стука. Если «нагруженный» двигатель стучит сильнее, скорее всего, неполадки появились в кривошипно-шатунном механизме или в цилиндро-поршневой группе.

Если заметили, что частота стука не совпадает с частотой вращения коленчатого вала (отличается примерно в 2 раза), то вероятную проблему необходимо искать в системе ГРМ. Дело в том, частота вращения коленвала в 2 раза больше частоты вращения распределительного вала. При разогреве двигателя стук, как правило, усиливается, поскольку зазоры в клапанном механизме становятся больше при нагревании. Механизм газораспределения, напротив, не связан с режимом функционирования двигателя. В качестве исключения можно вспомнить случаи стука гидрокомпенсаторов под нагрузкой.

Усиление стука также может возникать по причине нагревания и последующего расширения моторного масла, что свидетельствует о проблеме подшипников КШМ-механизма.

Устранить неисправности двигателя любой конструкции помогут мастера официального сервисного центра FAVORIT MOTORS. Опыт и знания профессионалов наших специалистов быстро и недорого вернуть вашему транспортному средству исправное состояние с помощью оригинальных запчастей, расходных материалов и современного оборудования. Все работы выполняются с гарантией и в соответствии с рекомендациями производителей.

Источник

Проблемы дизельного двигателя, связанные со стуком форсунок

Особенности конструкции бензиновых и дизельных силовых агрегатов определяют различия между ними. Визуально владельцы транспортных средств обращают внимание на более высокий уровень шума при работе турбодизелей. Различимыми звуками являются дребезг и звон детонации – характерные при эксплуатации дизельного мотора.

Причиной более высокого уровня шума является принцип работы агрегата. При сжатии воздуха в цилиндрах и воспламенении горючей смеси слышно характерное тарахтение. Для бензиновых агрегатов сравнимый уровень шума возможен при различных неполадках. Если дизельный мотор имеет дефекты в работе, определить необходимость ремонта можно по увеличению уровня посторонних звуков.

Принцип работы бензиновых силовых агрегатов и турбодизелей отличается. Мотор первого типа предполагает смешивание топлива и воздуха, последующее сжатие горючего и его поджог с помощью свечи накаливания. Для дизельного силового агрегата характерно сжатие выступающих воздушных масс. При поступлении топлива происходит реакция со сжатым воздухом, возгорание смеси без использования системы зажигания.

Тарахтения дизельного мотора объясняется принципом действия силового агрегата. В момент контакта воздуха, разогретого сжатием до высокой температуры, и холодной солярки происходит воспламенение смеси. Поршень в момент контакта находится вблизи мертвой точки. В цилиндре происходит детонация, звук от которой отчетливо слышен. Владелец транспортного средства слышит тарахтение мотора. В зависимости от параметров силового агрегата меняется сила звука. Чем выше степень сжатия, тем громче тарахтит дизель.

Большинство бензиновых моторов имеют степень сжатия топливной смеси в интервале от 8:1 до 10:1. Для дизельных моторов данный показатель существенно выше. Минимальное значение составляет 14:1, максимальное достигает величины 25:1. Подобные характеристики обеспечивают большую эффективность эксплуатации турбодизеля. Повышенный шум является побочным эффектом, не влияющих на качество работы и ходовые характеристики мотора.

Типовым признаком дизельного силового агрегата является отсутствие системы зажигания электронного типа. За счет подобной конструкции моторы на солярке плохо заводятся при низких температурах. Одним из решений облегчения пуска является установка свечей накаливания. От стандартного аккумулятора свечи запускаются в работу и прогревают проволочную катушку в камере сгорания. На холодных оборотах такая конструкция обеспечивает более уверенную работу двигателя, при этом шум становится более заметным. Постепенно звук работающего мотора уменьшается. Заглушить шумы можно при помощи установки специальных опор. По крайней мере, в салоне транспортного средства становится более комфортно находиться.

Как определить поломку дизельного двигателя по звуку работы

При длительной эксплуатации автомобиля многие владельцы начинают различать характерный звук работы силового агрегата. Исправный мотор функционирует равномерно, без посторонних шумов и стуков. Если отчетливо слышны нехарактерные звуки, лучше всего обратиться в сервисный центр. Для моторов разных марок и моделей причины изменения шумом могут отличаться. В отдельных случаях решить проблему поможет плановое обслуживание. В других ситуациях требуется немедленная диагностика и ремонт ДВС.

Для большинства двигателей дизельного типа любая поломка или дефект сопровождаются изменениями в уровне шума. Для исключения ошибок в определении причин требуется комплексная диагностика ДВС, так как подобные звуки могут исходить от разных узлов. Легче всего исправлять поломки, вызванные ослаблением фиксирующих элементов. В противном случае может потребоваться дорогой ремонт.

Характерные виды стуков

Посторонние шумы в работе дизельного двигателя можно разделить на четыре условные категории: по силе, звучанию, цикличности, причине возникновения. Такой подход позволяет составить классификацию звуков, быстрее и точнее определить истинную причину поломки.

Если посторонние шумы практически незаметны, допускается использование транспортного средства. При этом желательно посетить сервисный центр для диагностики и устранения дефекта. При среднем уровне шума эксплуатация автомобиля возможна лишь в течение короткого периода, лучше всего немедленно показать технику квалифицированному мастеру.

Если посторонние звуки раздаются громко и отчетливо, необходимо немедленно заглушить мотор и вызвать эвакуатор. Дальнейшее использование техники возможно только после диагностики и устранения поломок. В противном случае последствия станут необратимыми, может потребоваться замена ДВС.

При звонких стуках необходимо обратить внимание на точки соприкосновения твердых элементов мотора. Глухие удары говорят о соприкосновении металла и более мягких материалов, происходящем при непосредственном контакте с маслом. От уровня цикличности зависит определение срочности обращения в сервис. Если появление посторонних шумов нельзя связать с определенной периодичностью, проблема может быть как простой, так и сложной. При циклически повторяющихся стуках желательно сразу обратиться в сервис.

Основные причины посторонних шумов силового агрегата

В большинстве случаев ремонта дизельных ДВС причины появления посторонних шумов схожие. Специалист может достоверно определить причину поломки по характеристикам стука. Удары внутренних элементов друг об друга трудно спутать при наличии большого опыта и высокой квалификации. Существует несколько типовых причин, связанных с посторонними стуками.

Проблемы с распредвалом

При запуске силового агрегата и его работе на холостых оборотах может отчетливо издаваться глуховатый стук. Постепенно звук становится мягче и совсем пропадает, что объясняется поступлением разогретого масла к подшипникам. Скорее всего, данные элементы требуется заменить. Износ механизмов связан с использованием некачественного масла, наличием в жидкости посторонних примесей. Устранение царапин на валу требует сложного ремонта. В противном случае двигатель может быстро выйти из строя.

Проблемы с коленвалом

Для дизельных двигателей износ коленвала становится причиной посторонних шумов. Чаще всего дефекты фиксируются на шейках и вкладышах. В результате подшипники расшатываются. К ним поступает недостаточное количество смазки. Одновременно на коленвал попадают вода, охлаждающая жидкость, посторонние примеси. Последствия – деформация шеек коленвала и дорогой ремонт.

Проблемы с распределением фаз

Характерная причина появления стука – сбой в работе системы фазораспределения. Такие ситуации влекут за собой недостаточный ход поршня. Данный элемент не достает до нужных клапанов, соответственно двигатель работает со сбоями.

Проблемы с форсунками дизельных двигателей

За счет работы инжектора топливо равномерно распределяется по всей верхней части поршня. Горючая смесь горит в форме факела. По своему типу и конструкции форсунки могут быть механическими и электромеханическими. Стук издают элементы любого типа. Чаще всего владелец отчетливо слышит стрекот или цоканье из-под капота. Определить наличие посторонних звуков можно при касании рукой топливопровода. Специалист сразу почувствует посторонние вибрации, повторяющиеся циклично.

Диагностика и поиск дефектов форсунок

При наличии некоторого опыта, инструмента, места для осмотра, проверить работоспособность форсунок можно своими силами. Владелец должен последовательно отсоединять топливные трубки, выкручивать форсунки, начиная с первого цилиндра. Вместо форсунок используются заглушки. После отключения каждой форсунки внимательно слушается двигатель. Если характерный стук пропадает, проблема кроется в работе последнего отключенного элемента. Один из вариантов – отключение форсунок парами.

Основные причины стука форсунок

Изменения и сбои в настройке топливной арматуры являются причиной появления шума. Аналогичные последствия фиксируются при использовании некачественной горючей смеси или подаче излишнего объема топлива. В таких ситуациях необходимо последовательно отсоединять штуцеры с форсунок. Визуально можно увидеть последствия жесткого сгорания солярки.

Для старых моторов можно постепенно откручивать форсунку. При этом топливо просачивается через штуцер. В камеру поступает меньший объем горючей смеси. Если одновременно происходит снижение уровня шума, потребуется замена последней проверяемой форсунки.

Посторонние стуки по причине износа распылителей

В производстве форсунок используются современные технологии. Для распылителей характерен пятый класс точности. При работе силового агрегата внутрь форсунки исключено попадание грязи и посторонних элементов. Для смазки распылителя используется дизтопливо. Если распылитель получает даже незначительное повреждение, изменяется качество подачи топлива, направление впрыска. Практически единственным способом восстановить работоспособность является замене распылителя. Характерный для данного дефекта стук сразу пропадает.

Менять распылители необходимо при первых признаках посторонних шумов и стуков. В некоторых случаях избавиться от шума можно путем регулировки давления впрыска. Такая мера является рабочей, но действует кратковременно.

При износе распылителя увеличивается уплотнитель. Пружины продолжают работать в прежнем режиме. При этом давление оказывается на большую площадь уплотнителя, отсутствует уплотнение распылителя. В результате силовой агрегат начинает отчетливо стучать. Регулировка пружины не дает нужного эффекта. Последствиями могут стать поломки ТНВД и самого дизельного двигателя. В некоторых случаях поможет простая промывка иглы. Замена распылителей также доступна для большинства владельцев дизельных автомобилей.

Замена распылителей требует привлечения квалифицированных мастеров. При этом стоимость запчастей не является завышенной. В противном случае необходимо готовиться к более серьезным проблемам в работе ДВС. Соответственно в скором времени потребуется дорогой ремонт.

Форсунки дизельные электрические и многие другие для своего авто вы сможете подобрать на нашем сайте

Источник

Видео

Что-то застучало в дизеле: с чего начинать диагностику

СТУЧИТ ДВИГАТЕЛЬ. Диагностика ЗА 5 МИНУТ!

СТУЧИТ ФОРСУНКА — ПОСМОТРИ И УЗНАЕШЬ КАК НАЙТИ ЕЕ САМОМУ.

Определяем какая форсунка стучит в нагрузке с помощью фонендоскопа и осциллографа

ЗАСТУЧАЛА ФОРСУНКА — Я НАЙДУ ТЕБЯ ЛЕГКО.

Как начинает стучать шатун. Volkswagen Passat B5 1.9d, BLS

Как определить что стучит: двигатель, или форсунка? MAN TGA 18.430 FA 10.5d

Стук форсунки на TOYOTA COROLLA 1.8 D

Дизельный мотор стучит в районе ТНВД. Исправляем звук на месте.

Цокот дизеля.

Как понять застучал двигатель или нет

Содержание

  1. Стуканул двигатель, что это такое? Что в этом случае делать, и какие могут быть причины
  2. Причины
  3. Легкий стук
  4. Сложный стук
  5. Что делать если застучал именно коленвал?
  6. О чем стучит двигатель: определяем неисправности на слух
  7. Кривошипно-шатунный механизм
  8. Цилиндро-поршневая группа
  9. Газораспределительный механизм
  10. Клапаны
  11. Гидрокомпенсаторы
  12. Привод распределительного вала
  13. Башмаки натяжителей
  14. Фазовращатели
  15. Турбонаддув
  16. Система регулируемого впуска
  17. Система охлаждения
  18. Навесные агрегаты
  19. Генератор
  20. Насос гидроусилителя руля
  21. Компрессор кондиционера
  22. Стартер
  23. Опытный водитель — почти музыкант
  24. Что значит «стуканул» двигатель
  25. Почему «стуканул» мотор: возможные причины
  26. Стучит двигатель: опасно и не очень
  27. Как можно определить источники стуков в двигателе и что с ними делать
  28. Что такое стук в ДВС
  29. Поиск источника стука
  30. Потенциальные причины
  31. Холодный двигатель
  32. Горячий двигатель
  33. Холостые обороты
  34. Поршни
  35. Пальцы
  36. Вкладыши коленвала
  37. Шатунные вкладыши
  38. Действия водителя при возникновении стука
  39. Видео

Стуканул двигатель, что это такое? Что в этом случае делать, и какие могут быть причины

Знаете по звуку двигателя можно легко определить многие его неисправности, иногда они могут носить чисто эксплуатационный характер – например, износились ролики ГРМ и их нужно менять вместе с ремнем, иначе он просто порвется. Также могут стучать и клапана, им нужна либо регулировка, либо замена гидрокомпенсаторов. НО зачастую происходит самый «ужасный» стук, и его причина может быть куда глубже, к сожалению после такого звука, как правило требуется капитальный ремонт вашего агрегата …

Двигатель состоит из многих частей и узлов, которые постоянно трутся внутри. Новый обкатанный мотор будет работать тихо – это нормально, значит, мотор исправен и детали внутри работают хорошо.

Однако если начинают проявляться различные ненормальные стуки, особенно похожие на лязг металла, то тут стоит задуматься. Причин для громкой работы много, это и износ, не правильная эксплуатация, а также поломки.

Причины

Если условно разделить причины, то получится как бы два типа – «легкий» с которым, можно ездить и «сложный» – после которого ваш мотор может и не запуститься.

Легкий стук

В основном связан с износом двигателя или его неправильной эксплуатацией.

1) Масло. Если подобрали неправильное масло, то может проявляться стук.

2) Могут шуметь клапана или гидрокомпенсаторы.

Регулировка клапанов происходила в основном на старых двигателях, например на классических ВАЗ (от 2101 до 2107). У современных переднеприводных моделей, регулировка автоматическая и происходит благодаря компенсаторам, однако они не вечные, если они не работают, то двигатель будет работать шумно – просто их меняем.

3) Износ системы ГРМ. Могут быть как сами ролики (натяжные или направляющие), все дело в том, что у них внутри подшипник, который со временем может выйти из строя – применимо к системе с ремнем. А также может стучать и цепь, из-за того что она попросту вытянулась, так бывает например на некоторых модифиувциях TSI. Есть такое понятие как – мотор «дизелит, посмотрите видео познавательно.

4) Выработка распределительного вала, клапанов, «пастели». Стук появляется и из-за этих причин. Валы, их крепления, да и сами клапана со временем стачиваются, и поэтому работают громко. Обычно это происходит уже на изрядно изношенном двигателе.

Перечислять можно еще достаточно долго, есть случаи, выходящие из «ряда вон» – это и попадание воды или песка в смазку, также вы не поменяли масленый фильтр при замене масла, а он уже забился и т.д.

Все эти причины стука в принципе решаемы и достаточно «небольшими» средствами. Обычно стоит поменять систему ГРМ и шумность уходит. НО есть стуки, которые говорят о смерти вашего агрегата, и если не придать им должного значения, то он просто капитально сломается. Я отношу их к сложным случаям.

Сложный стук

НУ что ребята, тут также есть несколько причин и они уже более сложны в устранении. Некоторые, правда могут находиться за пределами блока, но по значимости они также на высоком уровне, начну с них.

1) Был у меня такой случай в практике, когда новый ВАЗ 2114, застучал при запуске просто ужасно! Симптомы такие поворачиваем ключ, и происходит металлический лязг, непонятного происхождения. Знакомый перепугался и позвонил мне, машине пробег был всего 1600 км. Кстати у многих происходит такой лязг именно на новых авто, так вот ребята это не двигатель – это венец маховика. Когда вы стараетесь запустить мотор, то стартер своей малой шестерней старается раскрутить маховик, а на нем также есть зубы. Иногда эти зубы (венец), плохо сделаны или закалены, откровенно брак. Тогда шестерня стартера просто ломает их, и вы при запуске слышите металлический скрежет. Нужно менять маховик! Однако процесс это трудоемкий – снимают трансмиссию, чтобы до него добраться.

2) Незатянутые шатуны. Шатун ходит вместе с коленвалом, но крепится он к нему через разъемное соединение, которое как бы охватывает место крепления. Садится на два болта, если один не затянуть будет слышан отчетливый стук.

3) Ломает сам поршень. Раньше такого практически не встречалось, однако сейчас из-за применения облегченных вариантов, проявляются намного чаще.

4) Самый «страшный» стук, относится к коленчатому валу (КВ). Он лежит в блоке в специальных местах. Но находится не совсем на стенках, под него прокладывают специальные прокладки – вкладыши. Делаются они из очень прочного металла, и как бы охватывают КВ сверху и снизу, проще говоря – две полусферы. Они установлены очень прочно, и коленвал не может из них выйти. Так вот – редко, но случается что эти «вкладыши» прокручивает. Бывает это от высокого износа, либо от некачественного материала. И тогда вкладыш начинает вращаться вместе с КВ, стук будет стоять страшный! Однако зачастую его «клинит»! Поломка это очень серьезная, нужно разбирать движок вытаскивать коленвал вкладыши и т.д., стоимость будет высокой. Вот пример разбитой постели.

4) Износ опорного вкладыша. Он подпирает коленвал спереди, то есть он держит его, чтобы он не ходил горизонтально, при износе будет проявлять сильный стук.

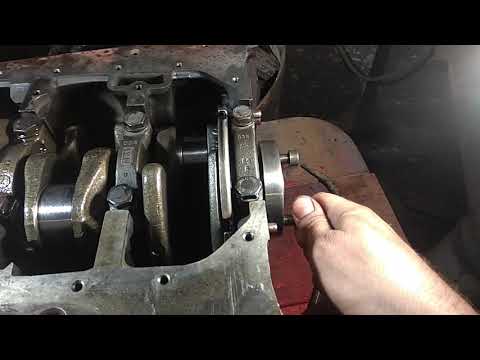

Что делать если застучал именно коленвал?

Если у вас проявляется сильный металлический стук, но двигатель еще работает – считайте, вам повезло! Значит – вкладыш провернуло, но не заклинило, в противном случае вы уже не сможете запустить свой агрегат. Не редко при «клине» вырывает кусок блока двигателя. Срочно глушим автомобиль и срочно на СТО. Сами вы уже ничего не сделаете, если вы конечно не «моторист».

Что будут делать на СТО мастера:

1) Сольют масло и снимут двигатель.

2) Разберут блок и вытащат коленвал.

3) Дальше уже по сложности процесса – если этот КВ еще годен (не сильные задиры в шейках), то его могут отшлифовать (места креплений) и поставить толще вкладыши. Если повреждения критические он идет на свалку, а вы покупаете новый, вместе с новыми вкладышами.

Процесс очень трудоемкий, требует квалифицированного мастера, иначе есть шанс, что подобное повториться. Не экономьте на таком ремонте!

Буду заканчивать, запомните – если стук металлический и очень сильный это очень плохо, срочно реагируем, везем – а не едем на СТО!

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник

О чем стучит двигатель: определяем неисправности на слух

Кривошипно-шатунный механизм

Глухой низкий звук идет из нижней части двигателя и усиливается с ростом нагрузки? Такой шум издают поврежденные вкладыши коленчатого вала. Шатунный вкладыш с большим зазором (или разбитый) «выдает» более высокий, звонкий стук. Больше оборотов — громче шум. В обоих случаях в опасности блок цилиндров — мотор надо заглушить и искать ремонтную мастерскую.

Цилиндро-поршневая группа

Перекладкой поршня называют момент, когда поршень достигает верхней мертвой точки и начинает двигаться вниз.

Перекладка «звучит» при износе поршня и цилиндра. Характерные признаки:

Многие эксплуатируют мотор с такими стуками годами, за что расплачиваются повышенным расходом масла и капитальным ремонтом движка.

Газораспределительный механизм

Клапаны

Выражение «у тебя клапана стучат» означает, что увеличились тепловые зазоры и требуется регулировка. Проблема выдает себя звонким стуком в верхней части двигателя. Частота стука вдвое реже частоты вращения коленвала.

Шуметь может как привод одного клапана, так и нескольких сразу. В последнем случае услышим цокот под клапанной крышкой.

Большие стучащие зазоры приводят к повреждению контактных поверхностей — их «разбивает». Отсутствие зазора (в этом случае привод клапана «шепчет») приводит к прогоранию выпускного клапана.

Гидрокомпенсаторы
Привод распределительного вала

Перетянутый ремень — воет.

Завывать могут натяжной и обводной ролики ремня, если в их подшипниках высохла смазка и начались выкрашивания беговых дорожек и шариков.

Такие неисправности могут привести к заклиниванию роликов и обрыву ремня ГРМ. Тогда не избежать дорогостоящего ремонта.

Башмаки натяжителей

При цепном приводе ГРМ можно услышать шорох звеньев цепи по изношенным башмакам натяжителей. При предельном износе цепь может начать лязгать.

Рвется цепь редко, но продукты износа разбитых натяжителей быстро загрязняют масляную систему.

Хуже, если ненатянутая цепь перескочит на шестерне. В этом случае встречи клапанов с поршнями не избежать.

Фазовращатели

Стук исходит из передней части двигателя? Его частота соответствует частоте вращения распредвала? Это «подают голос» фазовращатели на впускном и выпускном распредвалах. При этом еще и загорается контрольная лампа Check Engine.

Турбонаддув

Легкое посвистывание — норма. Сильный свист или шипение — признак утечки воздуха по холодной части и газов по горячей.

Если турбокомпрессор издает скрежет, значит, рабочие колеса задевают за улитки турбины и компрессора. А это — приговор двигателю.

Система регулируемого впуска

Если впускной трубопровод мотора имеет механизм изменения длины каналов, стук могут издавать заслонки внутри него. Попробуйте рукой переместить привод (его обычно передвигает пневмокамера) и понаблюдайте за изменением звука. Разболтавшиеся заслонки могут оторваться от оси — а это опасно.

Система охлаждения

«Вой» означает, что есть проблема с подшипником насоса охлаждающей жидкости. Если насос приводится ремнем ГРМ, то заклинивание подшипника может загубить двигатель.

Если ремнем привода вспомогательных агрегатов, то с мотором ничего не случится. Но придется вызывать эвакуатор и везти машину на ремонт.

А вот звука электровентилятора охлаждения радиатора пугаться не стоит. Вентилятор включается, чтобы снизить температуру двигателя. Иногда даже на парковке после остановки двигателя и запирания автомобиля.

Навесные агрегаты

Генератор

Может шуметь при неисправных подшипниках и издавать гул при замыкании в обмотках.

Насос гидроусилителя руля

Шумит подшипниками и подвывает, если повреждена насосная часть или перепускной клапан.

Компрессор кондиционера

Может шуметь из-за повреждения подшипника муфты даже при выключенном охладителе. А с поврежденным компрессором кондиционер просто не включится.

У дизельных и бензиновых моторов с турбонаддувом устанавливают насос, создающий разрежение для вакуумного усилителя тормозов. Устройство может шуметь при износе подшипников или насосной части.

Стартер

В зависимости от неисправности звучит по-разному:

Опытный водитель — почти музыкант

В знаменитом фильме И. Пырьева «Трактористы» (1939 г) главный герой в исполнении Николая Крючкова легко определял на слух все неисправности трактора. Стучит палец в третьем цилиндре — значит, сработалась втулка в первом, ну и клапана не отрегулированы.

Чуть больше внимания — и вы так сможете.

Фото: depositphotos и из архива авторов

Понравилась заметка? Подпишись и будешь всегда в курсе!

Источник

Что значит «стуканул» двигатель

Во время эксплуатации основными показателями исправного состояния ДВС является звук работы двигателя, стабильность работы агрегата на разных режимах, отсутствие проблем с запуском и т.д. Что касается посторонних шумов во время работы мотора, появление различных звуков может указывать на возникновение определенных неисправностей. Указанные неисправности следует условно разделить на две группы. К первой относятся поломки, которые не представляют большой угрозы для основных узлов и агрегатов самого ДВС. Во вторую попадают звуки, которые прямо или косвенно указывают на высокую вероятность серьезной поломки двигателя, что приводит к необходимости капитального ремонта или замене имеющейся силовой установки на новый мотор, б/у агрегат с «донора», контрактный двигатель и т. д.

Причин для стука мотора в подкапотном пространстве может быть достаточно много, начиная от износа приводов или роликов навесного оборудования и заканчивая стуком клапанов, гидрокомпенсаторов и других элементов ГРМ. Что касается вопроса, когда стучит внутри самого двигателя, это могут быть поршни, коленвал, шатуны и другие составные элементы ЦПГ. Давайте подробнее взглянем на возможные причины стука двигателя.

Почему «стуканул» мотор: возможные причины

Начнем с самого определения. Водители часто говорят, что двигатель застучал или стуканул. Что же на самом деле значит «застучал двигатель»? Под такой формулировкой неисправности, как правило, профессионалами и опытными любителями понимается изменение звука работы ДВС именно по причине неполадок в области ЦПГ, КШМ и ГРМ, что означает необходимость капитального ремонта.

Отметим, что точно определить подобный стук может далеко не каждый водитель. В таких случаях неопытные автовладельцы говорят, что двигатель стуканул, при этом определение применяется в случаях появления любых посторонних звуков ударного или другого характера во время работы ДВС. Другими словами, наиболее корректно применять определение «застучал двигатель» именно тогда, когда стучит внутри двигателя, а не в навесном оборудовании или в области шкивов навесного оборудования. С определением разобрались, теперь перейдем к самим причинам.

Появление металлических стуков (удары металла об металл, лязг или скрежет) являются поводом для немедленного прекращения эксплуатации и глубокой диагностики двигателя для скорейшего выявления причин. Также следует обратить внимание на характер стуков с учетом индивидуальных особенностей:

Добавим, что усиление общего уровня шума может происходить само по себе, то есть не обязательно являться неисправностью. Это справедливо для двигателей с солидным пробегом, которые уже изношены и не могут работать так же тихо, как новые агрегаты. Также стук в двигателе может появиться в результате перегрева мотора, использования неправильно подобранного или некачественного (контрафактного) моторного масла, длительной эксплуатации движка при значительном превышении рекомендуемого интервала сервисной замены смазочного материала и масляного фильтра. Например, езда на масле без замены более 20-25 тыс. км. вместо рекомендуемых 15 тыс. км.

Стучит двигатель: опасно и не очень

С учетом вышесказанного стук можно разделить на:

Обычно мотор начинает не особенно сильно стучать или периодически подстукивать в результате несоответствия моторного масла данному типу двигателя по определенным характеристикам или после старения смазочного материала. Причина очевидна, детали двигателя смазываются менее эффективно, в результате имеет место усиление шума. Также можно услышать стук гидрокомпенсаторов или плохо отрегулированных клапанов. Гидрокомпенсаторы начинают стучать как на плохом масле, так и в результате собственного износа. Обратите внимание, на моторах без гидрокомпенсаторов регулировать клапана оптимально не позже, чем через каждые 20-25 тыс. км. пробега.

Также стук может появиться в результате проблем с воспламенением смеси, что является детонацией, калильным зажиганием, а также получило на бензиновых моторах название дизелинг. К повышению лишнего шума на изношенных двигателях приводит постепенная выработка распредвала, коленвала, механизма клапанов и т.д. В таких ситуациях двигатель может стучать, но исправно работать еще достаточно долго. Устранить причины зачастую удается без глобального ремонта ДВС. В худшем случае, приходится делать капремонт ГБЦ, менять приводные ролики, цепь и т.п. Теперь давайте поговорим о тех случаях, когда появившийся стук в двигателе чреват серьезными проблемами.

Начнем с самых распространенных симптомов. В списке наиболее частых и опасных стуков двигателя отмечены следующие:

Обычно неисправности подобного рода сопровождаются отчетливым металлическим звуком, который проявляется с определенным постоянством или усиливается с ростом оборотов. Шатунный стук может также появится после неквалифицированного ремонта двигателя, так как болты в месте крепления головки шатуна к коленвалу могут быть недостаточно затянуты. Также распространенным стуком является такой, когда начинает стучать поршень. Поршневой стук проявляется на холодную, с прогревом может ослабевать.

Проблемы с опорным вкладышем, который ограничивает перемещение вала в горизонтальной плоскости, приводят к сильному биению коленвала. Неисправности подобного рода вызывают фактическое разрушение ДВС, так как разбивается постель коленвала, сам вал и другие элементы двигателя. Если во время работы агрегата в двигателе слышны отчетливые металлические звуки, тогда высока вероятность того, что застучал коленвал. Помните, в таком случае эксплуатацию следует немедленно прекратить, так как двигатель может заклинить. Так называемый «клин» двигателя является самой серьезной неисправностью, после которой в ряде случаев целесообразнее не ремонтировать, а полностью менять двигатель. Если же мотор еще крутится, тогда есть шанс отделаться шлифовкой/ заменой коленвала и заменой вкладышей.

В качестве итога хотелось бы еще раз отметить, что стучать может не только двигатель. Например, разбитый или дефектный венец маховика будет означать, что при попытках запуска двигателя стартером водитель услышит сильный металлический скрежет. Если двигатель цепной, заметно шумит и подстукивает растянутая цепь ГРМ. Издавать посторонние звуки может водяной насос (помпа), компрессор кондиционера, ГУР и т.д.

Источник

Как можно определить источники стуков в двигателе и что с ними делать

Вряд ли найдётся хотя бы один автовладелец, который спокойно будет воспринимать появление посторонних стуков, шумов и скрипов на своей машине. Но они вызывают не только раздражение и беспокойство, но и являются признаками износа двигателя и других компонентов автомобиля, в зависимости от источника звуков.

Но справедливо самым тревожным симптомом можно назвать ситуацию, когда стуканул двигатель. Причём такие звуки обладают различной тональностью и интенсивностью, бывают звонкими, металлическими, явными и заметно приглушёнными. Некоторые появляются при холодном двигателе, другие становятся заметными, когда двигатель прогреваются. Стуки пропадают и исчезают, либо же наблюдаются постоянно.

Причин для стуков в двигателе есть огромное количество. Мотор машины подвержен большому числу нагрузок, включая механические и температурные.

Практика показывает, что чаще всего посторонний шум в виде постукиваний появляется из-за естественного износа, по причине нарушения правил эксплуатации, после некачественного ремонта или же при установке некачественных деталей.

Что такое стук в ДВС

Для начала следует разобрать такое простое на первый взгляд понятие как стук в двигателе. Это появление посторонних шумов с характерным звучанием, обусловленных соприкосновением различных поверхностей, деталей и компонентов мотора.

Зачастую, если двигатель застучал, это указывает на симптомы критического износа и образования зазоров. Характерные неприятные шумы обычно появляются, когда допустимые размеры зазоров увеличиваются в 2 раза и более. Сила удара и соприкосновения напрямую зависит от того, каким является размер зазора.

То есть тут речь идёт о соударении элементов двигателя друг о друга. При этом при ударах резко возрастает нагрузка на участок, где контактируют компоненты ДВС. Это существенно ускоряет износ, и приводит к необходимости в самое ближайшее время заниматься вопросами ремонта.

На увеличение зазора могут влиять:

Из-за этого некоторые детали могут стучать, но при этом выдерживать несколько десятков тысяч километров пробега, не вызывая никаких серьёзных и опасных последствий. Это в больше степени относится к стукам ГРМ. А другие могут спровоцировать поломку уже после 5-20 километров пробега. Здесь наиболее уязвимыми считаются элементы цилиндропоршневой группы и кривошипно-шатунного механизма.

Бывают даже такие ситуации, когда двигатель начинает стучать, хотя зазоры остаются нормальными, и никакого сильного износа нет. Подобные симптомы могут указывать на:

Если вы столкнулись со стуками, их ни в коем случае нельзя игнорировать. Даже когда кажется, что машина ведёт себя нормально, двигатель тянет и не теряет мощности.

Поиск источника стука

Первым делом, когда стучит двигатель, необходимо найти источник постороннего шума. Первостепенная задача автовладельца заключается в поиске узла, где образуется этот неприятный и нехарактерный для исправного автомобиля звук.

Профессионалы могут определить источник проблемы, отталкиваясь только от тональности и примерного места расположения. В диагностических целях крайне полезно иметь в своём арсенале инструментов стетоскоп. Также некоторые умельцы изготавливают самодельные приспособления для прослушки.

Но тут стоит понимать, что тональность считается лишь косвенным признаком, поскольку шумы на различных двигателях при одинаковых неисправностях могут проявляться по-разному. Следует учитывать конструктивные особенности силового агрегата, и диагностировать поломку не по звуку, а путём комплексной проверки.

Если отталкиваться от характера постороннего стука, то его можно разделить на несколько категорий. А именно:

В случае с эпизодическими постукиваниями их уже стоит называть ударами, возникающими неравномерно.

Зачастую имеется непосредственная связь между появляющимся в ДВС стуком и оборотами, совершаемыми коленчатым валом. Чем быстрее начинает крутиться двигатель, тем интенсивнее возникают стуки, и становится выше их частота. Частоты иногда совпадают с частотой вала, либо же отличаются, что позволяет проще расслышать нехарактерный шум. В зависимости от текущего режима работы мотора, интенсивность может меняться.

Когда возрастают обороты и увеличивается нагрузка на мотор, параллельно повышаются нагрузки на компоненты кривошипно-шатунного и газораспределительного механизма. Тогда изношенные детали соответственно будут стучать с большей силой и интенсивностью, нежели когда мотор работает на холостых оборотах. И тут важно заметить, усиливается ли шум по мере увеличения оборотов.

Не стоит забывать и о том, что при увеличении оборотов двигателя повышается показатель давления масла в смазочной системе. И тут смазка может выступать в роли демпфера, который снижает интенсивность звуков, даже когда нагрузка на ДВС растёт. Потому при диагностике требуется параллельно учитывать текущую температуру двигателя. При горячем моторе стук может усиливаться, поскольку масло приобретает более жидкую консистенцию. А на холодном ДВС стуки вовсе могут не проявляться. Либо же случаются обратные ситуации.

Потенциальные причины

Проявление металлического стука в двигателе вовсе не является приятным звуком и положительным симптомом. Такая ситуация должна насторожить автовладельца и заставить его задуматься о проведении диагностических мероприятий.

Примерно понимая, как можно определить, что именно стучит в двигателе, требуется прислушаться к своему ДВС, пройтись со стетоскопом по разным участкам и опробовать работу мотора в разных режимах. Это позволит вам понять, когда появляются стуки, в какие моменты они усиливаются или уменьшаются. Если сами провести прослушки не можете, обратитесь к специалистам, которые проведут диагностику специальным определяющим источники и характер стуков оборудованием.

Что же касается потенциальных причин неприятных постукивающих шумов, то чаще всего виновников нужно искать среди:

Стоит заметить, что при износе двух элементов газораспределительного механизма, которые выполнены из прочных металлов, стук может сохраняться неизменным длительное время. Если же контактирует мягкий элемент с более твёрдым, тогда звуки будут быстро усиливаться.

Следует рассмотреть ситуации, при которых могут стучать двигатели, а также определить наиболее опасные источники нехарактерного шума.

Холодный двигатель

У многих автовладельцев случалось так, что при заводе двигателя был слышен стук. Причём порой наблюдался исключительно стук двигателя при непосредственном запуске, а после короткого прогрева он исчезал.

Некоторые сразу скажут, что в такой ситуации возможно стучат изношенные клапана на холодном двигателе. Но не спешите с выводами. Считается, что при пуске стуки, которые затем исчезают, не являются чем-то опасным. То есть эксплуатировать автомобиль можно. Опытные водители лишь рекомендуют прогревать мотор перед поездками.

Но тут возникает закономерный вопрос касательно того, почему на холодную стук есть, а после прогрева он пропадает. Это объясняется естественным износом деталей ДВС. Но при расширении, обусловленном нагревом, зазоры возвращаются к своему нормальному состоянию.

Как показывает практика, вовсе не со стуком клапанов на холодном двигателе чаще всего сталкиваются автомобилисты. Преимущественно дело в ослабших поршнях, располагающихся внутри цилиндров вашего мотора. И причина здесь следующая:

Но бывает и так, что при холодном моторе неприятные звуки исходят от цепи ГРМ. Стоит механизму прогреться, шум уходит. Если это гидравлическая система натяжения цепи, давление масла не сразу подаёт смазку на элементы ГРМ, что и провоцирует шум. По аналогичной причине могут стучать гидрокомпенсаторы. Здесь также стук будет пропадать, когда мотор прогреется.

Если вы заметили, что компенсаторы даже после прогрева щёлкают, такой признак без внимания оставлять нельзя. Это указывает на износ, а потому компенсаторы потребуется обязательно заменить.

Горячий двигатель

Теперь следует разобраться с тем, почему двигатели стучат на горячую, то есть после прогрева при достижении своих рабочих температурных показателей.

Ведь часто автомобилисты сталкиваются с обратной ситуацией, когда холодный мотор работает нормально, и при нагреве наблюдаются нехарактерные звуки. Это плохой признак, поскольку тут наверняка причина в коленвале или компонентах цилиндропоршневой группы.

Тому есть простое объяснение:

Причин стука есть несколько. А именно:

Если у вас в дороге начал стучать мотор, вряд ли удастся что-то исправить путём экспресс-ремонта в полевых условиях. Для начала проверьте количество масла. Если его мало, обязательно долейте. Ведь именно дефицит смазки чаще всего непосредственно связан с образовавшимися повреждениями. Ещё один аргумент в пользу того, чтобы постоянно следить за смазочным материалом и вовремя его менять.

После доливки моторного масла вам нужно получить ответы на 2 главных вопроса:

Если шум усиливается и прогрессирует, то тут практически наверняка повредились подшипники вашего коленчатого вала. Дальше ехать своим ходом не рекомендуется, поскольку есть риск поломки всего двигателя с последующим дорогостоящим ремонтом.

Холостые обороты

Ещё одна распространённая ситуация, вызывающая массу вопросов касательно того, почему могут стучать двигатели при работе на холостых оборотах.

Некоторые водители замечали, что при сбросе оборотов и при переходе на нейтральную передачу, в двигателе начинает отчётливо проявляться шум в виде постукиваний. Причём при увеличении оборотов посторонние звуки исчезают. Стук в двигателе может проходить полностью, либо оставаться едва уловимым.

Практика наглядно показывает, что большой опасности в стуках на холостых оборотах силовой установки нет. Но всё же специалисты советуют узнать причины возникновения подобной ситуации. Их бывает несколько:

Куда хуже для автовладельца обстоят дела в ситуациях, если в маховике образовывается трещина, что встречается на автомобилях с АКПП. Бывает редко, но исключать подобный сценарий также не стоит.

На двигателях с МКПП вероятность того, что маховик лопнет, крайне незначительная по причине массивности элемента. Стоит проверить крепление шестерни распредвала, поскольку оно иногда ослабевает по мере эксплуатации. Дополнительным источником шума при холостых бывает шестерня коленвала на шпонке, которая также ослабевает.

Поршни

Если стучит поршень, тогда звук наблюдается непосредственно в зоне расположения блока цилиндров. При этом подобная неисправность отличается несколько глухой тональностью. Такой звук можно сравнить с постукиваниями по посуде, выполненной из глины. В некоторых случаях стук проблемных поршней дополнительно сопровождается шумом, похожим на щелчки.

Чаще всего поршни дают о себе знать в виде стука, когда двигатель холодный, работает на малых оборотах или когда водитель резко сбрасывает газ во время двигателя. Когда происходит полный прогрев до рабочих температур силового агрегата, стуки холодного мотора пропадают. Это объясняется температурным расширением металла, из которого изготавливается поршень для двигателя.

Опыт автомастеров и обычных автолюбителей, предпочитающих ремонтировать машины своими руками, показывает, что постукивание от поршней обычно начинает проявляться тогда, когда зазор составляет 0,3-0,4 миллиметра. Зазор соответственно образуется между самим рабочим поршнем двигателя, а также цилиндров, внутри которого он находится.

Причина кроется в агрессивной эксплуатации, а также стук часто обусловлен перегревом, который поршневая группа очень не любит.

Пальцы

Также источником шума в виде стука могут оказаться пальцы. Здесь следует разобраться в причинах, по которым стучат поршневые пальцы в двигателе.

Они характеризуются звонкостью и высокой тональностью. Звук металлический, прослушивается хорошо в момент перегазовки педалью акселератора. Также может проявляться, когда водитель сбрасывает газ или резко нажимает на педаль для быстрого ускорения.

Локализация звука происходит в районе блока цилиндров. Впервые начинает проявляться, когда зазор составляет от 0,1 мм. Параллельно неисправность можно обнаружить, выкрутив из колодцев свечи зажигания. При снятой свечке топливо сгорать не будет, а потому нагрузка на поршень отсутствует.

Стоит добавить, что подобные стуки часто обусловлены ошибками самих автовладельцев, которые используют неподходящее для конкретного мотора топливо. В итоге возникает детонация. Ещё к таким проблемам ведёт перегрузка двигателя при движении на низких оборотах. Наглядным примером можно назвать ситуации, когда водитель включает повышенную передачу и едет в крутой подъём.

Вкладыши коленвала

Если на автомобильном двигателе износились коренные подшипники, использующиеся в конструкции коленчатого вала, тогда водитель может наблюдать немного приглушённый металлический шум. Он локализуется в зоне картера силовой установки.

При этом посторонние звуки становятся чёткими и хорошо заметными, когда двигатель резко увеличивает свои обороты, так же резко сбрасывается газ или же когда прогретый двигатель работает на низких оборотах. В последнем случае причиной стука становится слишком низкое давление внутри смазочной системы.

Изношенные подшипники или вкладыши эксплуатируемого коленчатого вала означают, что зазор между самим вкладышем и шейкой превысил отметку в 0,1-0,2 миллиметра. Если при этом давление масла упадёт до критических низких отметок, тогда стук приобретёт более звонкий характер и будет наблюдаться при всех режимах работы ДВС.

Водители должны помнить, что коленвал может стучать, если использовать низкосортные смазочные масла для своего двигателя, а также заливать составы, которые не соответствуют техническим требованиям, предъявляемым к силовому агрегату. Если проблема в смазке, требуется в самое ближайшее время выполнить процедуру по замене масла. При этом обязательно промывается вся система.

Шатунные вкладыши

Если износились такие элементы как шатунные вкладыши, звук будет во многом напоминать износ коренных подшипников. При этом в первом случае шум становится более чётким и лучше различается даже без специальных приспособлений или инструментов для прослушки.

Тут важно сразу понять, что любые стуки, касающиеся кривошипно-шатунного механизма, автоматически попадают в категорию серьёзных неисправностей. Это наиболее нежелательная проблема, связанная с двигателем. Появление стука говорит о том, что водителю следует прекратить движение, остановиться, вызвать эвакуатор и приступить к ремонту. Если продолжить ехать на таком автомобиле со стучащими элементами кривошипно-шатунного механизма, увеличивается риск заклинивания двигателя со всеми вытекающими последствиями.

Если звук начал резко усиливаться и наращивать свою интенсивность, когда изменились обороты коленвала, ремонт нужен максимально срочно. Столкнувшись с подобным шумом, сразу же заглушите мотор и не пытайтесь его запустить заново. Тут придётся демонтировать ДВС и заниматься капитальным ремонтом.

Игнорируя рекомендации, практически сразу деформируется коленчатый вал. В такой ситуации обойтись простым ремонтом путём шлифовки вала уже не получится. Деталь подлежит полной замене.

Есть такие водители, которые почему-то не думают о последствиях. В результате с шатуна срывается крышка, блок цилиндров попросту пробивается. О последствиях такого происшествия вряд ли стоит говорить. Это замена всего двигателя. Ремонт делать бессмысленно, поскольку его стоимость будет превышать цену за новый мотор.

Шейки шатуна всегда стучат резко с характерным металлическим звуком. Его хорошо слышно, когда резко открывается заслонка дросселя. Параллельно в системе смазки падает давление масла. Если давление отсутствует полностью, в самое ближайшее время произойдёт заклинивание коленчатого вала. Обычно он не выдерживает даже 15 минут работы.

У коренных шеек стук несколько другой, низкотональный, передающий вибрации по всему двигателю. Здесь можно выделить 2 причины:

В случае износа этих шеек продолжать движение на автомобиле можно, это не так страшно, как в предыдущем случае. Также можно двигаться, когда стучат шатунные подшипники. Но на длительную эксплуатацию в таких условиях рассчитывать не стоит. Лучше добраться до автосервиса и провести необходимые ремонтно-восстановительные работы. Чем скорее вы сможете отправить машину на обязательный ремонт, тем с меньшим количеством негативных последствий вы в итоге столкнётесь.

Водители не так редко сталкиваются со стуками, которые наблюдаются в газораспределительном механизме. Неприятно, когда начинают стучать клапана. Происходит это в двигателях, использующих гидрокомпенсаторы, а также механический привод для клапанов.

Случается так, что компенсаторы уже не держат нужное давление в смазочной системе. Тут можно обойтись снятием и промывкой, хотя это исправляет ситуацию не всегда. Порой куда проще и рациональнее попросту заменить гидротолкатели, нежели пытаться их отремонтировать и восстановить работоспособность.

Если клапана стучат на двигателе, оснащённом механическим приводом, здесь потребуется попробовать их отрегулировать. Сам процесс регулировки клапанов ГРМ выполняется несколькими способами. Это уже зависит от того, с какой именно конструкцией механизма вы имеете дело. Где-то подбирают разную толщину шайб, на других моторах используются регулировочные винты.

Стук клапанов появляется не только по причине того, что зазоры не были отрегулированы должным образом. Выделяют и иные причины, среди которых:

Источниками шумов и стуков в ГРМ выступают также натяжные ролики и цепь самого газораспределительного механизма.

Если вы услышали стук в своём моторе, то для начала нужно проверить, на каком текущем уровне находится смазка для двигателя. Достаточно часто случается так, что малое количество масла провоцирует падение давления в системе, за чем следует появление посторонних стуков.

Когда уровень в норме, постарайтесь проверить топливную систему, приводы, шкивы навесного оборудования и прочие компоненты, чтобы локализовать источник шума путём исключения потенциальных виновников. Затем стоит определить, какой именно характер стука вы слышите. Обязательно проверьте, меняется ли как-то шум при нагрузке на двигатель. Если рост нагрузки мотора провоцирует усиление стуков, тогда высокая вероятность наличия проблем в цилиндропоршневой группе или в кривошипно-шатунном механизме.

Если частота появившегося стука в два раза отличается по своей интенсивности от частоты осуществляемого вращения вашего коленвала, то тут источником наверняка выступает газораспределительный механизм. В такой ситуации при прогреве мотора стук обычно усиливается, что объясняется увеличением зазоров клапанов.

Действия водителя при возникновении стука

Придётся повторить эту прописную истину уже в который раз, но при появлении стука во время движения на автомобиле рекомендуется проверить текущий уровень масла. Для этого придётся остановиться, и с помощью щупа выполнить эту простую процедуру.

Если стук появился на холодном моторе, но затем исчез, тут ничего страшного. Можно спокойно, не перегружая двигатель, доехать до гаража или автосервиса, провести диагностику и отыскать причину.

Когда стук появляется при горячем моторе, и постепенно увеличивается, в такой ситуации лучше остановить транспортное средство, заглушить мотор и вызвать эвакуатор. Пытаться добраться до сервиса своим ходом потенциально опасно, поскольку с каждым километров стоимость ремонта будет увеличиваться пропорционально разрушению компонентов двигателя.

Вне зависимости от причин и провоцирующих факторов, любой стук в моторе становится основанием провести диагностику и выполнить некоторые ремонтные работы. В зависимости от того, насколько правильно удастся определить причины стуков, вы сможете минимизировать финансовые и временные затраты на ремонт. Некоторые неисправности требуют поверхностного демонтажа и проведения простых манипуляций. Другие же подразумевают полный разбор двигателя, на что требуется много времени, сил и определённых навыков. Не всегда за такие работы стоит браться своими руками.

Источник

Видео

Как Узнать что Застучал Двигатель

СТУЧИТ ДВИГАТЕЛЬ. Диагностика ЗА 5 МИНУТ!

Мотор стучит, как определить что стучит в двигателе. engine knocking.

ВАЗ 21099 как просто можно определить стук шатуна

Как определить Стук Шатуна в Двигателе

Стук мотора

Застучал двигатель, так стучит шатун. Не уследили за моторным маслом.

так стучит шатун , причина и следствие

КАК ОПРЕДЕЛИТЬ, СТУЧИТ ПОРШЕНЬ ИЛИ ГИДРОКОМПЕНСАТОР???

Как быстро проверить бензиновый двигатель, при выборе Б/У автомобиля?…

Застучал коленвал..

как определить, что точно он? какие признаки? что делать? — Двигатель

#1 Whiteshewolf

Отправлено 15 Ноябрь 2013 — 09:21

Добрый день! Один человек сказал мне, что застучало колено на машине. Двиг 1 яя, пробег 340 тыс., год 1999, акпп. И назвал причины — большой пробег + когда-то проворонили уровень масла.. Но я всегда доливаю масло и слежу за этим очень тщательно. Как определить, что это коленвал? каковы причины? что делать?

  • Наверх

#2 Notca

Отправлено 15 Ноябрь 2013 — 09:30

Менять мотор

Незаменимых людей нет)))есть неповторимые (с)

  • Наверх

#3 Andrei_Hawk

Отправлено 15 Ноябрь 2013 — 09:32

Лучше всего съездить в нормальный сервис. Вообще звук должен быть глухим на холостых и становиться более звонким с возрастанием оборотов.

  • Наверх

#4 Whiteshewolf

Отправлено 15 Ноябрь 2013 — 10:16

Лучше всего съездить в нормальный сервис. Вообще звук должен быть глухим на холостых и становиться более звонким с возрастанием оборотов.

при возрастании оборотов стука вроде нет.. шорох какой-то еле слышный есть. а на холостых хорошо слышно. В сервисе мне и сказал мастер.

Сообщение отредактировал Whiteshewolf: 15 Ноябрь 2013 — 10:17

  • Наверх

#5 YUGEN

Отправлено 15 Ноябрь 2013 — 10:34

В личке

トヨタ カレン

  • Наверх

#6 DarkOmen

Отправлено 15 Ноябрь 2013 — 10:37

В личке

А что там в личке? мне тоже интересно

^SerenitY^ — а я — тортик!

  • Наверх

#7 Andrei_Hawk

Отправлено 15 Ноябрь 2013 — 17:10

при возрастании оборотов стука вроде нет. . шорох какой-то еле слышный есть. а на холостых хорошо слышно. В сервисе мне и сказал мастер.

Сама поняние коленвал стучит не правильное.. Сам по себе стучать он не должен и не может (только камень в меня не кидайте мотористы) там либо вкладыши провернуло или выработка на них же…. шатаны могут стучать… подшибники, может тот же маховик…. Там вариантов то много…. Я бы точно искал нормально специалиста, если на оборотах звука нет.(возможно давления масла на холостых не хватает)…. мерить смотреть.

  • Наверх

#8 Дмитрий_1

Отправлено 15 Ноябрь 2013 — 17:30

вот это пробег у тебя, думаю тут единицы могут похвастаться таким пробегом!

  • Наверх

#9 ZULL©

Отправлено 15 Ноябрь 2013 — 21:02

вот это пробег у тебя, думаю тут единицы могут похвастаться таким пробегом!

могут и большим
А по звуку- вскрытие покажет что там. по фотографии машины или девушки в машине не отгадать какой вкладишь износился больше остальных. Готовься штурмовать экзист или сталкера, к неделе двум без машины, а может и больше.

я на drive2.ru

  • Наверх

#10 Лерыч

Отправлено 15 Ноябрь 2013 — 22:34

Сама поняние коленвал стучит не правильное.. Сам по себе стучать он не должен и не может (только камень в меня не кидайте мотористы) там либо вкладыши провернуло или выработка на них же…. шатаны могут стучать… подшибники, может тот же маховик…. Там вариантов то много…. Я бы точно искал нормально специалиста, если на оборотах звука нет.(возможно давления масла на холостых не хватает)…. мерить смотреть.

Я кину камнем по русскому языку.

  • Наверх

#11 Andrei_Hawk

Отправлено 16 Ноябрь 2013 — 04:20

Я кину камнем по русскому языку.

я с телефона писал… но всеравно камень принимается

  • Наверх

#12 Toyoter

Отправлено 16 Ноябрь 2013 — 21:59

Косвенным признаком проблем с коленвалом служит падение давления масла.
Для начала необходимо произвести замеры давления нормальным стрелочным манометром на хол.ходу и на оборотах.
На слух определить причину стука НЕВОЗМОЖНО. Пожожий стук может быть и при проворачивании вкладыша, при лопнувшем поршневом пальце, стук прихваченной юбки поршня при перекладке в вмт и т.д.
Нужен нормальный понимающий моторист с необходимым инструментом и знаниями.
Не торопитесь разбирать двигатель — сначала проведите диагностические замеры.
Полезно бывает прослушать блок и поддон стетоскопом — можно локализовать место стука.
Если пошел сильный износ по вкладышу — в слитом масле будет характерная стружка, металлическая пыль.

  • Наверх

#13 Whiteshewolf

Отправлено 18 Ноябрь 2013 — 05:39

Косвенным признаком проблем с коленвалом служит падение давления масла.
Для начала необходимо произвести замеры давления нормальным стрелочным манометром на хол.ходу и на оборотах.
На слух определить причину стука НЕВОЗМОЖНО. Пожожий стук может быть и при проворачивании вкладыша, при лопнувшем поршневом пальце, стук прихваченной юбки поршня при перекладке в вмт и т.д.
Нужен нормальный понимающий моторист с необходимым инструментом и знаниями.
Не торопитесь разбирать двигатель — сначала проведите диагностические замеры.
Полезно бывает прослушать блок и поддон стетоскопом — можно локализовать место стука.
Если пошел сильный износ по вкладышу — в слитом масле будет характерная стружка, металлическая пыль.

спасибо за совет)

  • Наверх

#14 костян911

Отправлено 18 Ноябрь 2013 — 07:07

Если что то стучит,тут уже полюбому разбирать и искать причину))

  • Наверх

Стук шатуна в двигателе признаки: как стучат вкладыши?

Содержание

  • Что представляет собой стук в двигателе
  • Откуда идет стук в моторе: как узнать
  • Возможные причины стука ДВС
    • Стучат поршни
    • Стук поршневых пальцев
    • Стук коренных подшипников (вкладышей) коленвала
    • Стучат вкладыши шатунов
  • Застучал мотор на ходу: что делать водителю
  • Nissan Maxima [30J] Машка › Бортжурнал › Стук в двигателе. Замена шатунных вкладышей. Часть 1

Появление посторонних шумов, скрипов и стуков закономерно возникает в процессе износа силового агрегата и других узлов автомобиля. Одним из наиболее тревожных симптомов является стук в двигателе, который может иметь различную тональность (звонкий, металлический и т.д.), быть явным или приглушенным, проявляться только на холодную или горячую, присутствовать постоянно или исчезать.

Двигатель начинает стучать по разным причинам. ДВС представляет собой агрегат, который подвержен серьезным механическим и температурным нагрузкам. Более того, указанные нагрузки не равномерны, возникают с определенной периодичностью и зависят от той частоты, с которой в определенный момент вращается коленвал. Стучать мотор зачастую начинает в следующих случаях:

  • произошел естественный износ силового агрегата;
  • грубо нарушены правила эксплуатации;
  • осуществлен непрофессиональный ремонт двигателя или произведена установка некачественных запчастей;

Рекомендуем также прочитать статью о том, почему двигатель может плохо заводиться на горячую. Из этой статьи вы узнаете об основных неисправностях, кторые вызывают затрудненный пуск прогретого ДВС с карбюратором и инжектором, а также дизельного мотора.

Что представляет собой стук в двигателе

Появление стука двигателя в большинстве случаев указывает на то, что в области сопряжения определенных деталей произошло критическое увеличение зазоров между элементами. Если системы смазки и охлаждения двигателя функционируют нормально, тогда шумы и стуки начинают появляться при зазорах, которые в среднем увеличены в два и более раза от допустимых параметров. Сила стука напрямую зависит от того, на сколько увеличился зазор. Получается, стук в двигателе является ударами деталей друг об друга, нагрузка в месте контакта значительно возрастает. Износ деталей в этом случае происходит значительно быстрее.

Скорость увеличения дальнейшего износа будет зависеть от величины зазора, материалов изготовления, нагрузки, эффективности смазки и целого ряда других факторов. По этой причине одни узлы могут со стуком пройти десятки тысяч километров без серьезных последствий (ГРМ), тогда как другие (КШМ и ЦПГ) способны выйти из строя всего через несколько километров пробега. В отдельных случаях двигатель может стучать даже при условии нормальных зазоров и отсутствии серьезного износа деталей. Такой стук может быть вызван:

  • детонацией и большими нагрузками на ДВС;
  • перекосами деталей внутри двигателя;
  • заклиниванием отдельных элементов;
  • потерей моторным маслом защитных и других свойств;

Откуда идет стук в моторе: как узнать

Специалисты диагностируют проблемные узлы по характеру стука, его тональности и области локализации. Для диагностики широко используется стетоскоп. Также можно самостоятельно изготовить приспособление для прослушивания стуков в двигателе. Для решения задачи потребуется стальной прут, к которому нужно припаять металлическую банку. Днище такой емкости будет эффективно играть роль мембраны. Для определения причины стука конец прута прикладывается к различным участкам диагностируемого ДВС, тогда как банка плотно прислоняется к уху.

Тональность звука является косвенным признаком, так как на разных моторах стук может проявляться звонче или глуше. Например, условный стук коренных подшипников коленвала на 1.4- литровом корейском авто вполне может быть более звонким и легче прослушиваться сравнительно со стуком шатунов на 3.0- литровом немецком автомобиле. Зачастую индивидуальные конструктивные особенности каждого двигателя могут выступать причиной разного по звуковой окраске стука, при этом поломка может быть одинаковой.

Если говорить о диагностике по характеру стука двигателя, тогда стоит выделить постоянный стук, периодическое постукивание с той или иной частотой, а также эпизодическое проявление стука. В последнем случае стоит понимать удары, которые возникают неравномерно.

Стук в двигателе обычно связан с оборотами мотора, то есть с частотой, на которой вращается коленвал. Чем быстрее крутится двигатель, тем выше частота стука. Указанная частота может как совпасть с частотой вращения коленчатого вала, так и отличаться. Также стоит отметить, что звук может становиться более или менее интенсивным (отличаться по силе) зависимо от режима работы ДВС.

Например, с ростом числа оборотов и нагрузки на мотор происходит закономерное увеличение нагрузок на подвижные детали кривошипно-шатунного механизма и ГРМ. В этом случае изношенные элементы будут стучать сильнее сравнительно с работой мотора в режиме холостого хода. На данном этапе при диагностике важно определить, происходит ли усиление стука с увеличением оборотов. Зачастую для этого требуется опыт, так как необходимо прослушивать стук на фоне общего возрастающего шума работающего агрегата.

Параллельно с этим необходимо отдельно учитывать то, что давление масла в системе смазки двигателя также возрастает с ростом оборотов. Само моторное масло в отдельных случаях выступает «демпфером», а сам стук может стать менее интенсивным даже при условии увеличенной нагрузки на двигатель. По этой причине важным параметром является температура ДВС. Мотор может сильно стучать на горячую, так как масло разжижено. При этом на холодную стук может почти не проявляться. Бывает и обратная ситуация, когда двигатель отчетливо стучит на холодную, но после выхода на рабочую температуру шумы исчезают или минимизированы.

Возможные причины стука ДВС

Стоит отметить, что стук может прогрессировать не одинаково, то есть быстро или медленно усиливаться в процессе эксплуатации. В списке основных элементов ЦПГ, ГРМ и КШМ, которые могут стучать, отмечены:

  • стук поршня в цилиндре;
  • стучат поршневые пальцы;
  • стучит распределительный вал в головке блока;
  • стук коленвала в блоке цилиндров;
  • коромысло и ось клапанного механизма;
  • клапан и направляющая клапана;
  • клапан и ГБЦ;

В случае износа двух деталей ГРМ, которые изготовлены из твердого материала, двигатель может одинаково стучать долгий период времени. Если произошел износ мягких элементов, которые работают в паре с деталями из более твердого материала (коренной, шатунный вкладыш, подшипники распредвала), тогда посторонний звук будет быстро усиливаться. Далее мы рассмотрим наиболее опасные стуки двигателя.

Стучат поршни

Звук стучащего поршня в цилиндрах локализуется в блоке цилиндров, отличается глуховатым тоном (напоминает звук постукивания по глиняной посуде), а также может сопровождаться щелчками. Наиболее часто проявляется на холодную, а также на малых оборотах и при резком сбросе газа в движении. После прогрева стук поршней на холодном двигателе пропадает, так как происходит температурное расширение поршня. Обычно поршень стучит при появлении зазора около 0.3 — 0.4 мм.

Стук поршневых пальцев

Поршневые пальцы стучат звонко и высоко по тону, стук явно металлический. Отчетливо прослушивается во время перегазовки, а также в момент сброса газа или нажатия на акселератор для ускорения. Зоной локализации является блок цилиндров. Обычно появляются при наличии зазора около 0.1 мм.

Дополнительно диагностируется неисправность путем выкручивания свечи зажигания. Со снятой свечей процесс сгорания топлива в цилиндре не происходит, что означает отсутствие нагрузок на поршень.

Добавим, что подобный стук также возникает в результате использования неподходящего для данного типа двигателя топлива (детонация), а также при значительной нагрузке на мотор при низких оборотах коленвала (движение в гору на повышенной передаче).

Рекомендуем также прочитать статью о том, почему двигатель может иметь металлический стук на холодную. Из этой статьи вы узнаете об особенностях стука силового агрегата до выхода на рабочие температуры.

Стук коренных подшипников (вкладышей) коленвала

Такой стук возникает в результате износа, который появляется на вкладышах коленчатого вала. По звучанию стук металлический, немного приглушенный, локализован в области картера двигателя. Отчетливо прослушивается на низких оборотах прогретого мотора (слабое давление моторного масла), при резком поднятии оборотов и сбросе газа. Зазоры увеличиваются между шейкой и вкладышем, составляя около 0.1-0.2 мм. При падении давления смазки до критически низких показателей стук будет звонким на всех режимах.

Необходимо отметить, что резко начать стучать коленвал может также по причине использования моторного масла низкого качества или такого смазочного материала, который не соответствует допускам производителя для данного типа ДВС. В этом случае масло нужно незамедлительно сменить, а перед заменой система смазки требует промывки.

Стучат вкладыши шатунов

Если стучат шатунные вкладыши, тогда звук похож на аналогичную неисправность коренных подшипников, но прослушивается более отчетливо. Появление такого стука с резко возрастающей интенсивностью в моменты смены оборотов коленвала указывает на необходимость срочного ремонта. Эксплуатировать двигатель с таким стуком запрещается, так как мотор, выражаясь простым языком, рискует «словить клин».

Застучал мотор на ходу: что делать водителю

При появлении стука двигателя первым делом нужно проверить уровень моторного масла. Появление стука вполне может быть связано с падением давления в смазочной системе. Если с уровнем все в порядке, тогда на начальном этапе потребуется точнее локализовать неисправность, исключив возможные стуки топливной аппаратуры, приводов, шкивов навесного оборудования и т.д. Далее необходимо определить характер стука, а также подтвердить или опровергнуть факт его усиления под нагрузкой. Если с ростом нагрузки на ДВС мотор стучит сильнее, тогда вероятнее всего проблемы возникли в КШМ и ЦПГ.

В том случае, если частота стука отлична от частоты вращения коленвала в два раза, тогда вероятны проблемы с ГРМ. Это объясняется тем, что коленвал вращается в два раза быстрее распредвала. Прогрев двигателя в подобном случае может приводить к усилению стука, так как с ростом температуры происходит увеличение зазоров клапанного механизма. Что касается нагрузки на ДВС, то стук механизма газораспределения обычно не зависит от режима работы двигателя. Исключением могут являться гидрокомпенсаторы, которые стучат более интенсивно под нагрузкой.

При появлении стуков на холодном или горячем двигателе, то есть в зависимости от температуры, нужно дополнительно учесть возможное расширение изношенных деталей с прогревом и уменьшение зазоров (стук ослабевает). Одновременно с этим разжижение нагретого масла может привести к усилению стука. Первый случай характерен для ЦПГ, второй затрагивает подшипники кривошипно-шатунного механизма.

На основании сделанных выводов о характере стука можно принять решение о поездке в сервис своим ходом или же вызове эвакуатора. Напоследок добавим, что усиление стука под нагрузкой и быстрое его прогрессирование при езде является четким признаком того, что от самостоятельного перемещения лучше отказаться. В этом случае двигатель следует заглушить для предотвращения дальнейшего разрушения силового агрегата.

Что такое стук шатуна?

Шатуном в этой статье называется деталь, соединяющая поршни с коленчатым валом. В точке соединения шатуна с коленчатым валом также используются вкладыши.

Проблема возникает, когда ломаются один или несколько вкладышей. На что похож звук? Звук стучащего шатуна похож на удары молотком или на стук по картеру. Раздается он во время рабочего хода двигателя, когда вкладыш касается коленчатого вала. В самых тяжелых случаях шатун сам стучит по валу.

Громкость шума может затухать или почти исчезать при разгоне или когда двигатель холодный. Но, стук всегда будет возвращаться и становиться громче, когда в баке будет недостаточно топлива.
Стук шатуна также могут называть стуком вкладышей, стуком двигателя, детонация.

Что является причиной стука шатуна?

Основная причина – поврежденный или сломанный вкладыш шатуна. Поломка происходит при пропадании гидродинамического масляного клина. На износ вкладышей также оказывают влияние следующие факторы:

• Масло неподходящей вязкости
• Минимальный расход масла по поверхности вкладыша
• Низкое давление масла
• Высокая температура масла
• Высокое давление в камере сгорания
• Работа двигателя на повышенных оборотах
• Интенсивные силы инерции, действующие на поршень

Как избавиться от стука шатуна?

Вы можете избавиться от стука самостоятельно в своем гараже, выполнив следующие действия. Однако, всегда консультируйтесь с механиком, если эта проблема прошла свой начальный этап.

Необходимые для ремонта материалы

• Подъемник/трап
• Свежее масло
• Емкости для отработанного масла
• Новый фильтр масла
• Съемник фильтра
• Средство для очистки топливных форсунок

Процедура устранения неисправности

Подготовьте все необходимые детали и инструменты. Перед началом работ поставьте автомобиль на подъемник или трап так, чтобы обеспечивался удобный доступ к двигателю.

Шаг 1: разместите под сливной пробкой емкость для отработанного масла и слейте масло. Слив масло, поставьте пробку на место.
Шаг 2: замените фильтр масла. Отверните старый с помощью съемника и гаечного ключа. Установите и затяните новый фильтр.
Шаг 3: Залейте около 4,5 литров свежего масла. Затем проверьте вкладыши шатунов. Затяните их, если крепление ослабло или замените на новые, если они сломаны.
Шаг 4: последний этап – очистка карбюратора или инжектора. Это предотвратит попадание посторонних частиц и нагара в двигатель.

Nissan Maxima [30J] Машка ›


Бортжурнал ›
Стук в двигателе. Замена шатунных вкладышей. Часть 1

В прошлой записи () был рассказ о том, что у меня появился стук в двигателе после 3-4 секунд езды без масла на оборотах около 3000 об/мин. Приехал моторист и сказал, что стук не из-за вкладышей, что меня обрадовало. Вообще ни один моторист, который ремонтировал Nissan’ы не подтвердил факт проворота вкладыша — это или цепь перескочила на зуб (которая новая), или натяжитель цепи, или голова вообще. Снял поддон, снял крышку ГРМ и проверил метки ГРМ. Снял цепи и снова поставил, чтобы убедиться + проверить натяжители — все сделал за 3 часа. Но потом подошёл к поддону, вылил из него масло, посмотрел и увидел стружку. Много стружки и пыли.

После плохой новости я пошёл домой. Вечером этого дня я сидел курил форумы и смотрел видео. Наткнулся на одного дядьку с таким видео:

Именно такой стук на оборотах выше 2000 об/мин у меня и был. При сбрасывании не стучало ничего. Стоимость моего ремонта у мотористов была около 1000$

На следующий день мы с братом начали заниматься машиной. По мануалу, чтобы снять верхний поддон, нужно снять лыжу и «штаны» или Y-образные трубы. Впереди я всё открутил сам, а сзади не обошлось без помощника и хороших воротков (по типу откручивания винта шкива коленвала). По поводу снятия поддона напишу в следующей записи — снова мануал был не совершенен.
Сняли верхний масляный поддон, начали искать шатун и нашли:

Сняли один бугель и измерили штангелем диаметр шейки, чтобы потом заказать шатунные вкладыши нужного размера. Понятно, что для таких замеров нужен микрометр, но зачем? По книге стандарт 44.956-44.974 мм, критический износ — 0,07 мм, а штангель вполне может показать критический размер 44.9 мм. Но такой цифры не наблюдалось — штангель показал ближе к 45 мм — стандарт.

Утро следующего дня началось с смски про доставку шатунных вкладышей.
Вкладыши TAIHO. Номер — R099HSTD.

В конце три буквы обозначают размер, что главное при заказе. Я забрал посылку и поехал на гараж. Сняв вкладыши, я увидел достаточно хорошие шейки коленвала и вкладыши медного цвета, в большинстве «расклепанные». Лишь одна шейка была в налёте от вкладыша.

Полный размерПострадавшие

Полный размерОстальные вкладыши

Полный размерВот эта шейка с наплавленным вкладышем. Сфотографировал с двух ракурсов

Полный размерСправа — в идеале. Так выглядят все шейки

Полный размерТак выглядят все остальные бугеля. Заводской хон

Полный размерСтарые вкладыши — Nissan

Полный размерНовые вкладыши на месте.

Всеми способами пытался оттереть налёт от вкладыша — наждачки разных зернистостей, надфиль по наплавкам, в итоге вышло всё не идеально, но гладко.
Поставил новые вкладыши, масла не жалел, капало и с коленвала, и с вкладышей. При попадании пылинок на масло вкладыша — вытирал и снова мочил вкладыш в масло.
Поставил и начал ждать помощь. Дело в том, что все три шпильки заднего выпускного коллектора мы с братом сломали. Перед этим оставил откисать в ВД-шке, но ничего не помогло. Поспособствовал тот факт, что две гайки откручивались с карданчиком. Поэтому, пока ждал, отмыл поддоны и немного сделал фотографий.

Полный размерНаш инвалид

Полный размерВ последствии труба была снята с подушек — очень сильно мешала

Полный размерСтарый ремень помог в откручивании масляного фильтра

Продолжение в следующей записи

Если двигатель стучит…

АЛЕКСАНДР ХРУЛЕВ, «АБС»

-…Посмотрите — у меня коленвал стучит!
— И давно это у Вас?
— Да уже год так езжу!
— ???!
— Точно, коленвал, что же еще у меня может стучать?
(Из разговора на «АБС-сервис»)

Не ошибемся, если скажем, что посторонние шумы и стуки сопровождают автомобиль на протяжении значительной части его автомобильной «жизни». Сильные и слабые, глухие и звонкие — они не только раздражают слух и снижают комфорт.

Обычно эти звуки сигнализируют о неполадках в узлах и агрегатах. Источники звуков в автомобиле весьма многочисленны, но главные из них — ходовая часть, рулевое управление, трансмиссия, двигатель. В этом ряду двигатель занимает особое место. Значительные нагрузки на его детали носят знакопеременный периодический характер в соответствии с частотой вращения коленчатого вала. Не удивительно, что 3000 ударов за одну минуту или, к примеру, 30000 ударов за 10 минут одной детали по другой вполне могут привести к весьма неприятным последствиям.

В отношении стука, появившегося в двигателе, водителя чаще всего интересуют два вопроса: сколько еще можно так проехать и насколько сложным и дорогим может оказаться ремонт?

Последний вопрос важен и для механика-моториста, только сформулируем его иначе: в чем причина стука? Правильный ответ на этот главный вопрос легко расставит все на свои места — и возможность дальнейшей эксплуатации двигателя, и степень сложности предстоящего ремонта.

К сожалению, дать точный ответ на вопрос о том, что является причиной стука в конкретном случае, не всегда возможно. Даже моторист высокой квалификации (с большим опытом и отличным, прямо-таки «абсолютным» слухом), может ошибиться. Что уж говорить о его менее опытных коллегах и водителях?

Но цена ошибки слишком велика. Представьте: успокоенный тем, что ничего страшного нет, водитель включает музыку погромче, нажимает на газ и … — через некоторое количество километров шатун пробивает блок цилиндров. Или: механик «приговорил» двигатель к капитальному ремонту, а разобрав его, убедился, что к самому двигателю (т.е. к его механической части) стук отношения не имеет.

Еще сложнее без разборки и проверки всех деталей и агрегатов двигателя ответить на вопрос, почему вообще возник стук? Конечно, известны случаи установки при сборке двигателя некачественных комплектующих, быстрый износ которых стал причиной стука. Но, как правило, дефекты деталей, вызывающие стук, — следствие нарушения правил эксплуатации двигателя, а также их естественный износ. Задача многократно усложняется в том случае, если дефекты деталей, вызывающие стук, появляются вследствие скрытых неисправностей других деталей или узлов двигателя.

В общем, возникновение моторных шумов и стуков — дело «темное», и выявить первопричину совсем непросто. Поэтому попробуем внести некоторую ясность. Именно некоторую, поскольку многообразие стуков и связанных с ними неисправностей столь велико, что описать их все просто невозможно. А вот сформулировать общие принципы, с помощью которых легче определить истинную причину, возможно. Но сначала надо выяснить…

Что такое стук?

В подавляющем большинстве случаев стук в двигателе возникает в зоне сопряжения деталей при увеличении зазора между ними выше некоторой критической величины. В условиях нормальной смазки и охлаждения деталей повышенная шумность возникает при зазоре примерно в два раза большем максимальной величины номинального зазора. Непосредственно стук выявляется при зазоре в сопряжении, приблизительно в три раза и более превышающем номинальный, причем чем больше зазор, тем сильнее стук.

Очевидно, стук — это удар одной детали по другой. А значит, и очень высокие нагрузки в местах их соударения. Не вдаваясь подробно в физику этих процессов, отметим, что ударные нагрузки постепенно разрушают сопрягаемые поверхности, причем тем быстрее, чем больше сила удара. А поскольку эта сила зависит от величины зазора, то с его увеличением скорость износа деталей возрастает. Другими словами, в большинстве случаев стук (читай — ударные нагрузки, зазор, износ) прогрессирует, т.е. становится все сильнее и сильнее.

Насколько быстро идет этот процесс, зависит от многих факторов: конструкции, материала, технологии изготовления деталей, действующих нагрузок, условий смазки, охлаждения и др. Поэтому некоторые узлы (к примеру, газораспределительный механизм) способны работать в изношенном состоянии со стуком многие тысячи километров. В других, напротив: после возникновения стука поломка деталей происходит через несколько сотен или даже десятков километров (кривошипно-шатунный механизм).

Иногда стук возникает и при нормальном зазоре в сопряжении деталей при отсутствии их явного износа. Причины такого стука связаны с очень большими нагрузками, перекосом и заеданием одной из деталей, снижением вязкости масла из-за перегрева или разбавления его иной жидкостью (например, топливом). В таких случаях после устранения неблагоприятных факторов стук пропадает, конечно, если сопряженные детали не успели получить заметных повреждений.

Так или иначе, но стук, появившийся в двигателе, — безотлагательный повод для диагностики. От верно поставленного диагноза зависит объем ремонтных работ: возможно, что для устранения стука необходимо снять и полностью разобрать двигатель, хотя совершенно нельзя исключить варианты, когда требуется только его частичная разборка, либо причина стука вообще не связана с двигателем.

Практика показывает: чтобы не ошибиться, мало знать причину возникновения стука. Не менее, а иногда и более важно знать…

От чего зависит стук?

Откроем какую-нибудь инструкцию по ремонту автомобиля и прочитаем: «…стук коренных подшипников коленчатого вала… глухого тона… лучше прослушивается…» И т.д. и т.п. Действительно, когда на СТО ремонтируется только одна модель автомобиля, подобные рекомендации помогут установить причину стука. А вот для совершенно разных машин хуже: особенности конструкции их двигателей являются причиной разных шумов и стуков при одинаковых неисправностях. Стук коренного подшипника у малолитражного «японца» вполне может оказаться звонче шатунного стука у 5-литрового «американца». Поэтому «звонкость» или «глухость» стука — понятия весьма относительные и могут быть приняты во внимание только как второстепенные признаки.

А какие же признаки главные? По нашему мнению, их несколько. Например, это характер стука — регулярный, с определенной частотой, или нерегулярный. Последний появляется эпизодически (через неравные промежутки времени), что не позволяет указать его частоту.

Параметры регулярных стуков всегда можно связать с частотой вращения коленчатого вала двигателя. Причем частота стуков может как совпадать, так и отличаться от частоты вращения коленвала.

Еще один параметр стука — интенсивность. В определенной степени этот параметр носит субъективный характер: кому-то может показаться, что двигатель практически не стучит, другому же данный стук слышится довольно сильным. Но главное здесь в другом — связь интенсивности стука с режимом работы двигателя.

Чем определяется режим работы двигателя, понятно — частотой вращения и нагрузкой. С ростом частоты вращения увеличиваются силы инерции возвратно-поступательно движущихся деталей (шатунно-поршневая группа, клапанный механизм), и если стук связан с их повреждением, то обычно он усиливается. Правда, при этом общий шум работающего двигателя может заглушать стук, поэтому часто не удается точно установить, усиливается конкретный стук с ростом частоты вращения или нет.

Увеличение нагрузки (открытие дроссельной заслонки) ведет к росту давления в цилиндрах и, соответственно, к возрастанию нагрузки на движущиеся детали, в первую очередь кривошипно-шатунного механизма и поршневой группы. Поэтому в большинстве случаев стук, связанный с дефектами этих деталей, усиливается с ростом нагрузки.

Читатель, наверное, заметил, что при описании стуков нам приходится употреблять слова «часто», «иногда», «в большинстве случаев». Действительно, многообразие конструкций двигателей — причина неоднозначного проявления стуков. Более того, степень повреждения «стучащих» деталей тоже может быть совершенно различной, тогда будет и стук стуку рознь.

Как показывает практика, на стук может заметно повлиять изменение подачи масла к различным соединениям деталей. К примеру, с ростом частоты вращения увеличивается давление масла и его подача, в том числе и к поврежденным «стучащим» деталям. Масло обладает демпфирующим эффектом, и с ростом частоты вращения некоторые стуки могут «затихать», даже несмотря на резкое увеличение действующих на детали сил.

В связи с этим особое значение имеет температура двигателя. Густое, холодное масло отлично держится в больших зазорах между уже изношенными и даже разбитыми деталями. При этом двигатель, на слух буквально разваливающийся на части в горячем состоянии, холодным может работать почти идеально.

Но зависимость интенсивности стука от температуры связана не только со смазкой. Вспомним, что целый ряд сопряженных деталей в двигателе изготовлены из металлов (бронзы, алюминиевых сплавов, стали, чугуна), имеющих разные коэффициенты температурного расширения. Естественно, величина зазора в сопряжениях деталей из разнородных металлов изменяется в зависимости от температуры.

Подобных соединений в двигателе не так много: «поршень — цилиндр», «поршень — поршневой палец», «распределительный вал — алюминиевая головка блока цилиндров» и «коленчатый вал — алюминиевый блок цилиндров». Сюда же можно отнести соединения типа «коромысло — ось», «клапан — бронзовая направляющая втулка», а также «клапан — головка блока». Что касается последнего соединения, заметим: при изменении температуры деталей меняется не только длина клапана, но и высота головки блока, вызывая существенное изменение зазора в приводе клапана.

Очевидно, все эти типы соединений могут оказаться источниками стуков, усиливающихся либо, напротив, затихающих при прогреве двигателя. На практике же вопрос об изменении интенсивности стука в зависимости от температуры часто является ключевым в поиске причины неисправности.

И последнее. Для правильной диагностики «стучащего» двигателя иногда имеет решающее значение, как изменяется стук в процессе эксплуатации. Одни стуки, раз возникнув, остаются практически неизменными долгое время и по характеру, и по интенсивности. Другие, напротив, быстро прогрессируют. По этому признаку обычно удается сузить круг возможных причин неисправности: если первые связаны чаще всего с износом в сопряжении двух деталей из твердых материалов (клапанный механизм), то вторые — с износом мягкого материала в паре с твердым (шатунные, коренные вкладыши, подшипники распределительного вала).

Теперь, зная факторы, приводящие к появлению стука и изменению его интенсивности, можно перейти к рассмотрению наиболее часто встречающихся стуков и причин, их вызывающих. Но об этом — в наших следующих публикациях.



При вращении коленвала силы инерции Ри и давления газов Рг прижимают шатун поочередно к разным сторонам шатунной шейки. Если зазор в шатунном подшипнике велик, возникает стук: 1 — шатун; 2 — шатунная шейка коленчатого вала.



Нагрев пары сопряженных деталей, из которых алюминиевая деталь — охватываемая, приводит к уменьшению рабочего зазора (вверху). Если алюминиевая деталь — охватывающая, зазор будет увеличиваться (внизу): алюминиевая деталь; стальная или чугунная деталь.



Сила Рш, передаваемая шатуном на шейку коленвала, периодически меняет знак с положительного (шатун «толкает» коленвал) на отрицательный (коленвал «тянет» шатун) и обратно. Изношенный шатунный подшипник в этот момент будет источником стука. Yпкв — угол поворота коленвала.

В предыдущем номере журнала мы рассмотрели причины возникновения различных стуков в двигателе и выяснили, от чего зависят характер и интенсивность этого звукового сопровождения. Но главное — это суметь определить конкретную неисправность двигателя, приводящую к тому или иному характерному стуку.

Напомним основной вывод, который мы сделали ранее, — стук появляется в результате недопустимого увеличения зазоров в сопряженных деталях двигателя и является одним из симптомов его неисправности. Логично допустить и обратное: по характеру стука, его изменению в зависимости от режима работы двигателя можно определить причину неисправности и в конечном счете даже указать поврежденную деталь.

К сожалению, решить эту задачу не так просто. Более того, может оказаться, что возможных решений имеется сразу несколько, например, когда стуки похожи, а причины их возникновения разные. Поэтому для того, чтобы не запутаться, мы попытаемся описать некую общую схему поиска неисправности по характеру стука.

Прежде всего отметим: неисправности двигателя, являющиеся причиной стуков, имеют разную природу. Чаще всего стуки появляются в результате естественного износа деталей при больших пробегах. Однако нередко детали получают повреждения при неграмотной эксплуатации или неквалифицированном техобслуживании, что также служит поводом появления стуков. Но для нас это не главное — в конечном счете важно знать…

Что же стучит в двигателе?

Стук как следствие увеличенных зазоров в сопряжениях деталей — самый распространенный случай. О нем мы уже подробно рассказывали в предыдущей статье. Чаще всего такая картина характерна для двигателей с большими пробегами и, соответственно, износами деталей. То есть основная причина стука в данном случае — естественный износ при длительной эксплуатации. Правда, возможны и другие причины, связанные с нарушением правил эксплуатации и ремонта, но для данного случая это будет скорее исключением, чем правилом.

Стук в результате перекоса деталей, в отличие от предыдущего случая, сам по себе не возникает. Чаще всего этому способствует человек. К примеру, прогиб шатуна в результате гидроудара после форсирования лужи или установленная механиком при сборке заведомо кривая (в прямом и переносном смысле) деталь. Нарушение геометрии деталей всегда приводит к значительному росту нагрузок на них. При этом ухудшаются условия смазки, нарушается температурный режим работы деталей. В результате — быстрый износ, увеличение зазоров, и как следствие — стук.

Стук может возникать и в сопряжениях с нормальными зазорами. Такое случается при разрушении пленки масла между трущимися деталями в результате превышения допустимых нагрузок.

Известно, что слишком малые зазоры между сопрягаемыми деталями приводят к уже упомянутым росту нагрузок, температуры и ухудшению условий смазки. Сами по себе малые зазоры не возникают, а чаще всего являются делом рук чересчур «радивых» мотористов, стремящихся обеспечить в двигателе как можно более «плотные» соединения. Иногда стук данной категории может возникнуть и в результате эксплуатации перегретого двигателя.

Стук при соприкосновении несопряженных деталей — последний и весьма экзотический случай. Причина — сильная деформация одной из деталей. Например, гидроудар в цилиндре так «укорачивает» шатун, что поршень начинает задевать за противовесы коленвала в нижней мертвой точке. В ремонтном деле тоже не без чудес. Представьте: край окантовки прокладки головки свисает в цилиндр (такая вот прокладка!), а поршни чуть выступают вверх над плоскостью блока. Результат очевиден. А про неверную установку фаз, особенно на дизелях, когда клапаны «немного» достают до поршней, и говорить нечего — бывает. Хотя и довольно редко.

Для чего мы приводим подобные примеры? Чтобы попытаться объяснить: помимо характера стука и его изменения в зависимости от режима работы двигателя правильно определить причину стука помогает анализ обстоятельств, при которых он впервые появился.

Но, так или иначе, а проанализировать в одной журнальной статье причины и внешние проявления всех стуков — задача практически нереальная. Поэтому остановимся только на самой распространенной категории стуков — тех, что связаны с большими зазорами в сопряжениях деталей. По ним в большинстве случаев удается достаточно точно определить неисправность без разборки двигателя.

«По ком стучит…» двигатель?

Интенсивность стука в общем случае зависит от частоты вращения, нагрузки и температуры двигателя. Вначале рассмотрим только равномерный стук с частотой, равной частоте вращения коленчатого вала.

Как показывает практика, при увеличении частоты вращения интенсивность стука растет, если рабочие поверхности деталей уже достаточно изношены. При малых износах, а следовательно, и зазорах высокая частота вращения, наоборот, может и «заглушить» стук. Поэтому при определении причины стука важно выяснить влияние нагрузки и температуры двигателя.

Увеличение нагрузки двигателя приводит к усилению стука в кривошипно-шатунном механизме и поршневой группе, т.е. там, где действуют пропорциональные ей силы. А вот температура в этой ситуации влияет по-разному — с ее ростом вязкость масла падает, и, к примеру, поврежденный подшипник в кривошипно-шатунном механизме начинает стучать сильнее. В то же время дефектный поршень при нагревании расширяется, а зазор в сопряжении с цилиндром уменьшается, что вызывает «затихание» стука.

Стуки, интенсивность которых не зависит от нагрузки, как правило, явно усиливаются с ростом частоты вращения. Подобные стуки могут быть вызваны ударами клапанов о поршни, попаданием посторонних предметов в цилиндр между поршнем и головкой блока, дефектами подшипников балансирных валов. При этом с ростом частоты вращения возрастают нагрузки на дефектные детали, возможна их деформация под действием сил инерции. Температура здесь усугубляет дело из-за снижения вязкости масла и температурного расширения более горячих деталей.

Стуки с частотой, меньшей, чем у коленвала, обычно связаны с распределительным механизмом. С ростом температуры их интенсивность усиливается из-за увеличения зазоров в механизме привода клапанов. Влияние частоты вращения здесь может быть разное. Нагрузка, как правило, влияния не оказывает, за исключением стука гидротолкателей, который нередко усиливается под нагрузкой. Этот факт, кстати, может сбить с толку: дефект шатунного подшипника иногда дает практически тот же стук с частотой, вдвое меньшей, чем у коленвала, усиливающийся под нагрузкой и с прогревом.

Интенсивность неравномерных стуков (частоту которых уверенно определить трудно) с ростом частоты вращения обычно снижается, а на изменение нагрузки не реагирует. Так происходит, например, при износе упорных подшипников валов, ослаблении посадки или дефектов в шкивах и маховиках (последние иногда «затихают» при включении передачи или выключении сцепления).

Перечисленные выше стуки связаны с естественным износом, а также с нарушениями правил эксплуатации и обслуживания двигателя. В то же время по неопытности и неграмотности механика во время ремонта двигателя могут быть внесены такие дефекты, которые при обычной его эксплуатации не встречаются. Это уже упомянутая «кривая» прокладка головки блока, несоосность постелей коленвала или распредвала, непараллельность осей отверстий шатуна, неперпендикулярность осей цилиндров и коленвала и многое другое. В таких случаях диагностика стука часто превращается в ребус, разгадать который непросто. Хотя, справедливости ради, заметим, что общие закономерности стука справедливы и здесь.

Стуки — «обманщики»

Некоторые стуки создают иллюзию совершенно конкретного дефекта. На самом же деле причина стука совершенно иная.

О том, что стук гидротолкателей иногда очень похож на стук шатунных вкладышей (и наоборот), мы уже сказали. Вот еще пример: резкий стук под нагрузкой у дизеля очень похож на шатунный, а на самом деле неисправна топливная аппаратура. Или такой случай: механик при сборке забыл затянуть болт шкива распредвала. Грохот, появившийся через некоторое время, был больше похож на стук коленвала, и только случайность «спасла» двигатель от повторной разборки.

Встречаются и курьезы. Владелец автомобиля, приехав на СТО, потребовал сделать «застучавшему» двигателю капремонт. Его удивлению не было предела, когда ему показали дефект ручейкового ремня, вызвавший стук при контакте дефектного участка со шкивами и роликами.

Подобных примеров множество. Но уже ясно, что многие «хитрые» дефекты плохо вписываются в рамки каких-либо схем диагностики стучащего двигателя. Поэтому большинство встречающихся на практике неисправностей под силу диагностировать только опытному персоналу СТО. Но здесь, как ни парадоксально, кроется еще одна сложность на пути к правильно поставленному диагнозу.

Диагност или моторист?

Куда попадает автомобиль со стучащим двигателем, если приедет на иную СТО? Правильно, на участок диагностики. Вот здесь и возможны первые проблемы.

Дело в том, что многие диагносты по природе своей не мотористы, а электронщики. Что и неудивительно, ведь разбираться им приходится в основном именно в электронных системах управления двигателем.

Поскольку электронный блок или датчик — еще не двигатель, то самая большая практика диагностики и ремонта электронных систем никак не заменит практику моторного ремонта с его маслом, грязью и прочими «прелестями». Вот почему хороший «электронный» диагност может не знать истинной причины стука. Даже вооруженный стетоскопом (который, безусловно, у него есть), чтобы точнее определить источник стука.

Что уж тут говорить о начинающих? Известны случаи, когда владельцу автомобиля со стучащим двигателем вручали распечатку, где все было ОК, и, разведя руками, отправляли восвояси.

А нужно, в общем-то, не так уж много — дефекты в механической части двигателя, в том числе стук, должен диагностировать моторист. Соответственно, поставить правильный диагноз «стучащему» мотору смогут скорее всего лишь на той СТО, где на практике ремонтируют двигатели.

По правде сказать, мотористы бывают тоже разной квалификации. И поскольку стук, как мы выяснили, дело «темное», то «приговорить» двигатель к сложному и дорогому, но ненужному, ремонту, весьма просто. Грамотный специалист никогда не скажет, послушав двигатель: «это стучит поршень». Скорее всего, укажет вероятность той или иной неисправности — опыт практика не допустит категоричности.

Но все это — когда машина уже приехала на СТО. А если до сервиса далеко? И вообще, можно ли ехать куда-либо,..

Если двигатель стучит?

С застучавшим в пути двигателем вряд ли удастся что-либо сделать на месте. Можно проверить уровень масла — с недостатком смазки чаще всего и связаны повреждения деталей, вызывающие стук.

Далее следует выяснить две вещи: усиливается ли стук под нагрузкой и как быстро он прогрессирует по времени движения. Если ответы положительные, то скорее всего повреждены подшипники коленвала. Ехать дальше с таким дефектом опасно — двигатель вскоре будет выведен из строя с перспективой сложного и дорогого капитального ремонта. Поврежденный шатунный подшипник будет сильно перегреваться, и тем сильнее, чем больше обороты и нагрузка, пока перегретый до 700-800оС шатун не оборвется по одному из сечений нижней головки и не пробьет блок цилиндров. После этого, не исключено, ремонтировать будет уже нечего. Поэтому лучше сразу брать машину на буксир или вызывать «техничку».

Правда, известны отдельные случаи, когда двигатель со «стучащим» коленвалом «проезжал» не малое расстояние. Двигаться подобным образом водителям удавалось на самых минимальных оборотах и нагрузках, чтобы шатун как можно меньше стучал по шейке коленвала. К сожалению, у вала в подобном случае все равно оказывается слишком большой износ, и его уже не удается спасти.

Разного рода «затихающие» стуки, как правило, не столь опасны и позволяют добраться до места ремонта. Некоторые из них (например, «холодный» стук поршня) могут проявляться в двигателе без видимых изменений не один десяток тысяч километров. Поэтому в принятии решения о дальнейшем движении определяющим фактором должно явиться наличие увеличения интенсивности стука. Если таковое замечено, движение необходимо прекратить, а двигатель заглушить. Есть шанс, что детали не успели получить необратимых повреждений. Считайте, что вам крупно повезло и ваши затраты на ремонт будут минимальны.



«Убитый» шатунный вкладыш — типичная причина стука под нагрузкой



После перегрева юбка поршня деформировалась, зазор в цилиндре увеличился, и появился стук под нагрузкой, «затихающий» с прогревом двигателя



«Нечто», попавшее в цилиндр, вызвало стук, резко усиливающийся с ростом частоты вращения





Износ любой из деталей распределительного механизма вызывает стук с частотой, вдвое меньшей частоты вращения

Что такое коленчатый вал? | Как работает коленчатый вал?

Содержание

  • 1 Что такое коленчатый вал?
  • 2 Работа с коленчатым валом
  • 3 Строительство коленчатого вала
      • 3. 0.1 Процесс литья и коровья Crank
  • 4 Компоненты коленчатого вала
  • 5 Что вызывает у кошечки BAD?
  • 6 Каковы симптомы неисправности датчика положения коленчатого вала?
  • 7 Ansys анализ коленчатого вала:
      • 7.0.1 РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ:
  • 8 Каковы причины поломки коленчатого вала?
  • 9 Как продлить срок службы коленчатого вала?
  • 10 Каковы причины разбалансировки коленчатого вала?
  • 11 Как ломается коленчатый вал?
  • 12 Что такое распределительный вал?
  • 13 Распределительный вал против коленчатого
  • 14 Применение коленчатого вала
  • 15 FAQ Раздел
    • 15.1 Кто изобрел коленчатый вал?
    • 15.2 Какие бывают типы коленчатых валов?
    • 15.3 Существуют ли двигатели, работающие без коленчатого вала?
    • 15.4 Вращает ли коленчатый вал распределительный вал?
    • 15.5 В каком двигателе нет распределительного вала?
    • 15. 6 Как завести машину с неисправным датчиком коленвала?
    • 15.7 В каком механизме работает коленчатый вал?
    • 15.8 Сколько коленчатых валов в v8?

Двигатель является наиболее важной частью всех транспортных средств, которая помогает управлять транспортным средством. Двигатель состоит из разных компонентов. Коленчатый вал и поршень являются основными частями поршневого двигателя. Без этих двух жизненно важных частей поршневые двигатели не могут работать.

В поршневом двигателе поршень непосредственно соединен с коленчатым валом через шатун. Кривошип известен как основа двигателя внутреннего сгорания . Он отвечает за преобразование линейного движения поршня во вращательное движение. Он работает в соответствии с движением поршня вверх и вниз. В этой статье мы подробно рассмотрим коленчатый вал.

Что такое коленчатый вал?

Коленчатый вал представляет собой механический узел, который преобразует возвратно-поступательное движение поршня в вращательное движение . Коленчатый вал соединяется с поршнем через шатун . Основная задача этого шатуна — воспринимать возвратно-поступательное движение поршня и передавать его на коленчатый вал.

Когда коленчатый вал получает движение от шатуна, он преобразует это движение во вращательное и приводит во вращение маховик, который приводит в движение колеса автомобиля.

Без кривошипа поршневой двигатель не может передать возвратно-поступательное движение поршня приводному валу. Проще говоря, поршневой двигатель не может привести в движение транспортное средство без коленчатого вала.

Коленчатый вал работает на кривошипно-шатунном механизме. Он расположен внутри блока двигателя. Кривошип входит в состав движущихся частей двигателя внутреннего сгорания. У него много шатунов и кривошипов. Шатун двигателя соединяется с кривошипом через эти шатунные шейки и кривошипы.

Разные двигатели завершают рабочий цикл за разное число оборотов коленчатого вала. Например, двухтактный двигатель завершает рабочий цикл после одного оборота коленчатого вала, а четырехтактный двигатель завершает рабочий цикл после завершения двух оборотов коленчатого вала.

Коленчатые валы могут быть сварными, полусоединенными или цельными. Этот компонент двигателя соединяет выходную часть двигателя с входной частью.

Кривошип действует как звено, передающее выходную мощность в виде кинетической энергии вращения — поршень соединяется с центром кривошипа через шатун. Пусковой рычаг позволяет поршню вращать коленчатый вал, создавая мощность для движения автомобиля.

Рабочий коленчатый вал

Коленчатый вал работает на кривошипно-шатунном механизме . Кривошип имеет шатуны и кривошипы, которые соединены с шатунами. Он имеет гаситель вибрации, который уменьшает усилие на кривошипе.

Кривошип имеет противовес, который используется для уменьшения изгибающей нагрузки на кривошип. Коленчатый вал четырехтактного двигателя работает следующим образом:

  • При движении поршня двигателя от ВМТ к НМТ (ход вниз) он передает свое движение коленчатому валу через шатун.
  • Кривошип дополнительно преобразует линейное движение поршня во вращательное движение и передает его на распределительный вал.
  • При вращательном движении распределительный вал открывает впускной клапан, и топливно-воздушная смесь поступает в камеру сгорания.
  • По мере заполнения камеры сгорания топливно-воздушной смесью поршень перемещается вверх (от НМТ к ВМТ) и сжимает смесь. Во время этого процесса распределительный вал закрывает как впускные, так и выпускные клапаны. По завершении процесса сжатия совершается и первый оборот коленчатого вала.
  • В конце процесса сжатия происходит процесс воспламенения.
  • Тепло, выделяемое сжатой смесью в процессе воспламенения, заставляет поршень двигаться вниз. Этот удар известен как Power Stroke. При движении этого поршня вниз поршень снова передает свое возвратно-поступательное движение шатуну, который далее отправляет его к коленчатому валу.
  • Один конец кривошипа соединяется с маховиком. Когда кривошип воспринимает движение поршня, он передает это движение маховику. Маховик запоминает это движение и далее приводит в движение колеса автомобиля.
  • После рабочего хода поршень движется вниз для выпуска отработавших газов. Во время этого процесса распределительный вал получает движение поршня от кривошипа и открывает выпускной клапан, в то время как впускной клапан остается закрытым. Поршень выталкивает выхлопные газы из камеры сгорания.
  • После такта выпуска совершаются два оборота кривошипа, а также завершается один рабочий цикл 4-тактного двигателя. После этого весь цикл повторяется.

Для лучшего понимания представьте, что ваши ноги крутят педали велосипеда. В этом примере считайте педали шатуном, а ваши ноги — поршнями. Когда вы качаете поршень, возвратно-поступательное движение преобразуется во вращательное движение коленчатого вала.

Подробнее: Работа шатуна?

Строительство коленчатого вала

Следующие материалы, используемые для строительства коленчатого вала:

  • Чугут
  • Углеродная сталь
  • . различные штучные или выполненные в виде неразъемных (монолитных).

    Монолитный тип – самый популярный кривошип во всем мире. Однако некоторые большие и малые двигатели внутреннего сгорания имеют сборные коленчатые валы.

    Эти валы также могут быть отлиты из ковкого чугуна, модульной или ковкой стали. Сварные узлы отлиты из стали. Этот экономичный метод используется для недорогих серийных двигателей с разумными нагрузками. Процесс ковки имеет отличную прочность. Поэтому процесс ковки известен как предпочтительный процесс изготовления коленчатых валов.

    Процесс литья и ковки кривошипа

    Коленчатые валы, как правило, могут быть выкованы из отливок из ковких сталей или методом ковки с использованием стальных стержней. В настоящее время большинство производителей используют кованые коленчатые валы из-за их превосходного демпфирования, компактной конструкции и легкого веса.

    Сталь, легированная ванадием, в основном используется для изготовления кованых коленчатых валов. Это связано с тем, что эти стали можно охлаждать на воздухе без дополнительной термической обработки, за исключением закалки опорной поверхности после достижения ими высокой прочности. Он также имеет более низкое содержание легирующих элементов, что делает материал более дешевым по сравнению с высоколегированной сталью.

    Можно использовать углеродистую сталь, но углеродистая сталь требует дополнительной термической обработки для получения требуемых материалов. Сегодня чугунные коленчатые валы в основном используются в двигателях с малой нагрузкой и экономичной производительностью (например, дизельный двигатель Ford Focus).

    В настоящее время только некоторые двигатели используют коленчатые валы из чугуна для дешевой и маломощной версии, в то время как более дорогие и мощные версии двигателей используют коленчатые валы из кованой стали.

    Читать Подробнее: различные типы двигателей

    Компоненты коленчатого вала

    Основные части коленчатого вала приведены ниже:

    1. 5. 0006
    2. Противовес
    3. Смазка коленчатого вала

    1) Коренная шейка

    Коренная шейка крепится к блоку двигателя. Этот блок двигателя вращается вокруг этой шейки. Все шейки коленчатого вала очень закалены, закруглены и гладкие. Коренная шейка крепится в седле, где будет размещена сменная вкладыш подшипника  .

    Подшипник мягче по сравнению с коренными шейками, и они могут меняться по мере износа. Конструкция подшипников улавливает небольшой объем примесей (если они есть) для предотвращения повреждения коленчатых валов.

    Затем наверните крышку коренного подшипника на шейку и затяните с определенным моментом.

    Цапфа двигателя наезжает на масляную пленку. Эта масляная пленка проталкивается в зазор между подшипником и шейкой через отверстия седла коленчатого вала и соединительные отверстия вкладыша подшипника. При достаточной подаче и давлении масла подшипники и шейки не соприкасаются.

    Читайте также: Различные типы двигателей внутреннего сгорания (ДВС)

    2) Шатунная шейка

    Шатунная шейка смещена относительно оси вращения и соединена с большим концом поршневого штока. Он также широко известен как шейка шатунного подшипника или шатунная шейка. Подача масла под давлением поступает через коренную шейку из масляного канала с открытым углом.

    Некоторые шатуны имеют перфорированный масляный канал, так что масло может разбрызгиваться на стенки цилиндра. В этом случае подшипник скольжения шатуна имеет канавку для подачи масла в шатун.

    3) Смазка коленчатого вала

    Металлический контакт — враг эффективных двигателей; Шатунная шейка и коренная шейка перемещаются на масляной пленке, которая собирается на поверхности подшипника.
    Смазать коренные опорные подшипники очень просто. Прохождение масла из блока цилиндров к каждому гнезду коленчатого вала и соответствующие отверстия в корпусе подшипника позволяют этому маслу достигать шеек.
    Подшипник скольжения шатуна требует такой же смазки, но он вращается не по центру вокруг коленчатого вала. Для подачи масла в эти подшипники масляный канал проходит внутри коленчатого вала по коренным шейкам, по диагонали по перемычке и выходит из отверстия в шатунной шейке.
    Канавки в коренных шатунных подшипниках сливают масло под действием центробежной силы вращения коленчатого вала и удерживают масло вдавленным в канал шатунной шейки.
    Зазор между подшипником и шейкой является основной причиной давления моторного масла. Если зазор слишком велик, масло будет течь свободно, и давление не будет поддерживаться.
    Если зазор слишком мал, давление масла повышается, и металлы могут соприкасаться друг с другом. Поэтому при переборке двигателя необходимо измерить зазор между шейкой и подшипником.

    Читайте также: Различные типы поршневых двигателей

    4) Противовесы

    К коленчатому валу прикладывается большая вращающая сила, и масса перемещается вниз и вверх между шатуном и поршнем с большим усилием. сила. Противовес отлит как компонент коленчатого вала, чтобы уравновесить эти силы. Эти противовесы делают двигатель быстрее и тише.
    Балансировка коленчатых валов на заводе. Во время этого процесса маховик прикрепляется, и вся сборка вращается к машине, которая может измерить место дисбаланса маховика.

    В противовесе есть отверстие для уменьшения веса. Если вам нужно добавить вес, сначала сделайте отверстие, а затем заполните его тяжелым металлом. Повторяйте этот процесс до тех пор, пока коленчатый вал не придет в состояние балансировки.

    5) Упорные шайбы

    Более двух или двух упорных шайб устанавливаются в определенных местах по длине коленчатого вала, чтобы предотвратить его вертикальное перемещение.

    Эти шайбы располагаются между обработанной поверхностью шейки и гнездом коленчатого вала, чтобы обеспечить небольшой заданный зазор и свести к минимуму боковое перемещение, доступное коленчатому валу. Это расстояние, которое перемещает вал от одного конца к другому, известно как осевой люфт, и допуск указан в руководстве по обслуживанию.

    В некоторых типах двигателей эти шайбы входят в состав основного подшипника скольжения, в то время как в других типах двигателей (обычно старых) используются отдельные шайбы.

    6) Главный сальник

    Концы коленчатого вала выступают за пределы картера. Итак, вам нужно предусмотреть способ предотвращения просачивания масла через эти отверстия. Эта проблема просачивания масла решается через два основных сальника; один находится спереди, а другой сзади.
    Задний коренной сальник устанавливается между маховиком и задними коренными шейками. Обычно это манжетное уплотнение из синтетического каучука. Это уплотнительное кольцо вставляется в канавку между масляным поддоном и блоком цилиндров. Уплотнение имеет формованную кромку, которая, в отличие от коленчатого вала, давит через пружину, известную как стягивающая пружина.
    Сам по себе сальник является недорогим компонентом. Однако доступ к нему требует больших трудозатрат по демонтажу маховика, сцепления и трансмиссии; в некоторых случаях коленвал требует больших усилий. Поэтому сальник желательно менять в любое время, если есть возможность разобрать двигатель и получить доступ к деталям.

    Читайте также: Различные типы насосов

    7) Шкив коленчатого вала

    Шкив коленчатого вала также известен как шкив коленчатого вала или гармонический баланс. Это рифленый узел в форме колеса, который непосредственно соединяется с кривошипом автомобиля. Он соединяется с другими частями вашего автомобиля через ремень вспомогательного оборудования.

    Из-за чего выходит из строя коленчатый вал?

    Ниже приведены некоторые распространенные причины повреждения коленчатого вала:

    1. Перегрев: Перегрев может вызвать множество проблем с двигателем. Если двигатель перегревается из-за радиатора, недостаточной вентиляции или плохой смазки, тепло, накопленное в двигателе, превышает температуру окружающей среды, и пластиковый корпус датчика коленчатого вала может треснуть или расплавиться. В этом случае автомобиль не заведется. Причина в том, что датчик не может отправить данные с коленчатого вала на компьютер.
    2. Неисправность жгута проводов: Загрязнение, мусор, масло или ослабленная проводка могут вызвать такие проблемы, как петля, заземление, неправильное напряжение и т. д. Эти проблемы могут привести к проблемам со жгутом проводов и вызвать поломку коленчатого вала. Это связано с тем, что грязь, масло или ослабленная проводка могут изнашивать жгут проводов, приводить к перебоям напряжения или износу самой проводки. Это может привести к постоянному выходу датчика из строя.
    3. Неисправность ремня ГРМ: Ремень ГРМ может быть поврежден из-за частого износа или столкновения. Этот сломанный ремень ГРМ наматывается на кривошип и повреждает его многочисленные мелкие компоненты. Из-за повреждения ремня ГРМ датчик положения коленчатого вала может задеть его. По этой причине датчик и жгут проводов могут выйти из строя.

    Каковы симптомы неисправности датчика положения коленчатого вала?

    Наиболее распространенные признаки неисправного или поврежденного коленчатого вала приведены ниже:

    • Детонация: В двигателе возникают проблемы с детонацией из-за чрезмерного износа шатунных подшипников и коренных шеек коленчатого вала.
    • Шум: Двигатель может создавать сильный шум из-за повреждения коленчатого вала.
    • Двигатель вашего автомобиля может не запуститься из-за заклинивания
    • Остановка двигателя и обратное срабатывание: Остановка двигателя и обратное срабатывание являются симптомами неисправности датчика положения коленчатого вала (CKP). Отказ датчика CKP может привести к резкому останову двигателя после запуска без каких-либо проблем.
    • Низкое давление масла из-за небрежности
    • Чрезмерная вибрация двигателя: Датчик положения коленчатого вала определяет и ограничивает вибрацию, создаваемую двигателем автомобиля, для обеспечения стабильной выходной мощности. Если двигатель вашего автомобиля производит чрезмерную вибрацию, это также является признаком поломки коленчатого вала.
    • Пропуски зажигания в цилиндре: Поврежденный датчик положения коленчатого вала не может передать точные данные в PCM, потому что PCM не получает полностью необходимые данные для подачи искры в правую камеру сгорания. В результате цилиндр выходит из строя, и автомобиль теряет мощность.

    Анализ коленчатого вала Ansys:

    Прежде всего, мы разрабатываем все части коленчатого вала в «Solid Work 2018», а затем собираем их, после чего сохраняем его модель в формате «IGS». После этого мы импортируем этот файл «IGS» в «ANSYS WORKBENCH R15» для анализа Ansys. Результаты анализа Ansys приведены ниже.

    Результаты и обсуждение:

    Анализ коленчатого вала, приведенный ниже: Рис. 1: оба конца коленчатого вала.

    Рис. наносится на верхнюю поверхность шатунной шейки.        Рис. 3. Напряжение без промаха коленвала

    Максимальное напряжение, возникающее в коленчатом валу, составляет 2,5407e7 МПа на поверхности шейки коленчатого вала. Минимальное напряжение составляет 27,342 МПа, как показано на рис. 3.    Рис. 4. Максимальная деформация

    Как показано на диаграмме выше, максимальная деформация вала составляет 152,77 МПа.       Рис. 5: Коленчатый вал Общая деформация

    На приведенном выше рис. 5 представлена ​​полная деформация коленчатого вала.      Рис. 6. Максимальное напряжение сдвига

    1,4273e7 МПа — это максимальное напряжение сдвига в области шатунной шейки коленчатого вала, как показано на рис. 6.

    Каковы причины поломки коленчатого вала?

    Ниже приведены наиболее распространенные причины поломки коленчатого вала:

    • Коленчатый вал может сломаться из-за перегрузки из-за гидравлического удара, ненормального сгорания и т. д.
    • Дефектный материал вала также может повредить коленчатый вал из-за ослабления противовеса, поломки редуктора и т. д.
    • Механическое повреждение вала до фиксации.
    • Ненужное вращение и вибрация из-за отказа сцепления, дефектного маховика или повреждения гасителя колебаний.
    • Недостаточная доработка подшипников коленчатого вала.
    • Материальный ущерб из-за раннего выхода подшипника из строя и отожженных шеек и т. д.
    • Подшипниковая шейка стала мягкой в ​​результате преждевременного выхода подшипника из строя или неправильного ремонта (например, ненужной переточки).
    • Ввод двигателя в эксплуатацию не соответствовал инструкции производителя.
    • Использование неправильного вкладыша подшипника.
    • Использованы старые болты головки подшипника или неправильный момент затяжки.
    • Слишком мало смазки при вводе в эксплуатацию, так как масляная система не заполнена и не сжата.
    • Крышки подшипников шатуна/коренного подшипника были перепутаны или закреплены криво.
    • Размер отверстия подшипника картера внутри коленчатого вала не проверялся и не ремонтировался после повреждения.
    • Несвоевременно заменены масляный фильтр, моторное масло и масляный радиатор.
    • Если подшипник поврежден, стружка, оставшаяся в масляном контуре двигателя, также может стать причиной поломки коленчатого вала.

    Как продлить срок службы коленчатого вала?
    • Надлежащее обслуживание подшипников двигателя.
    • Правильная смазка различных частей коленчатого вала.
    • Предотвращает смешивание моторного масла с топливом или охлаждающей жидкостью.
    • Надлежащая подача масла в двигатель в соответствии с инструкциями производителя.
    • Избегайте использования масла, содержащего мусор и другие загрязнения.
    • Предотвращает перегрев двигателя.
    • Текущее обслуживание и осмотр двигателя.
    • Используйте коленчатый вал из превосходного и высококачественного материала.
    • Своевременно меняйте масляный фильтр, моторное масло и масляный радиатор.
    • Надлежащим образом проверьте вал перед его установкой.
    • Предотвращает механическую перегрузку коленчатого вала из-за гидравлического удара, ненормального сгорания и т.п.

    Каковы причины разбалансировки коленчатого вала?

    Ниже приведены основные причины разбалансировки кривошипа:

    • Возвратно-поступательное движение поршня внутри камеры сгорания.
    • Из-за скручивания и кручения коленчатого вала.
    • Пожар или взрыв картера
    • Из-за рабочего хода. Потому что после завершения рабочего такта в двигателе поршень прикладывает рывковую силу к коленчатому валу, чтобы провернуть его больше.
    • Заземление корабля

    Как ломается коленчатый вал?

    Существует механическая концепция под названием усталость . Это означает, что материал может выйти из строя из-за повторяющихся нагрузок. Каждый раз, когда коленчатые валы вращаются, обратные нагрузки вызывают небольшое изгибание вала. Это очень похоже на то, как вы можете сломать вешалку или проволоку, просто согнув ее на четверть, а то и дюжину раз, и проволока порвется.

    Изгиб коленчатого вала намного меньше, поэтому для его поломки требуются миллионы циклов, но режим отказа такой же, как у вешалки. Теперь, если подшипник, поддерживающий коленчатый вал, выходит из строя из-за недостатка смазки, отклонение смещения за один оборот резко возрастает, так что отказ может произойти очень быстро.

    Еще одна причина выхода из строя коленчатого вала заключается в том, что несбалансированный маховик/трансформатор или несоосность трансмиссии занимают первое место в списке поломок задней части коленчатого вала.

    Концентратор напряжения (выемка на мелкошлифованной поверхности) в радиусе рядом с шейкой подшипника также может вызвать поломку вала. Порез может превратиться в трещину, которая будет быстро распространяться.

    Что такое распределительный вал?

    Распределительный вал расположен в верхней части двигателя . Это важный компонент клапанного механизма двигателя, позволяющий воздуху и топливу поступать в камеру сгорания и позволять газам выходить после сгорания.

    Последние двигатели внутреннего сгорания могут иметь до четырех распредвалов (или два распредвала). Каждый цилиндр имеет четыре клапана (два впускных и два выпускных). На каждый клапан настраивается только один распредвал.

    Read Also: Working of Camshaft

    Camshaft Vs Crankshaft

    The major difference between a crankshaft and a camshaft is given below:

    Crankshaft Распределительный вал
    Изготовлен методом ковки из легированной стали. Изготавливается литьем из стали или чугуна.
    Этот вал есть как у двухтактных, так и у четырехтактных двигателей. Двухтактный двигатель не имеет распределительного вала. Этот вал используется только в четырехтактном двигателе.
    Устанавливается внутри цилиндра Этот вал устанавливается на головке блока цилиндров.
    Коленчатый вал приводится в движение поршнем через шатун. Распределительный вал получает движение или мощность от шатуна.
    Коленчатый вал используется для преобразования возвратно-поступательного движения поршня во вращательное. Распределительный вал используется для закрытия и открытия всасывающего и выпускного клапанов в зависимости от движения поршня.
    Поршень двигателя вращает его через шатун. Ремень ГРМ вращает распределительный вал, соединенный с коленчатым валом.
    Имеет большой вес. Имеет малый вес.
    Коленчатый вал дороже распредвала. Распредвал дешевый.
    Этот вал имеет смазочное отверстие, коренной подшипник шейки коленчатого вала и шатунную шейку. Этот вал имеет встроенную шестерню и кулачки.
    В случае 4-тактного двигателя он совершает два оборота, чтобы завершить рабочий цикл. В 4-тактном двигателе он вращается только один раз, чтобы завершить рабочий цикл.

    Применение коленчатого вала
    1. Принимает вращательное движение от шатунов и передает его на маховик автомобиля.
    2. Коленчатый вал используется для преобразования возвратно-поступательного движения поршня во вращательное, чтобы он мог двигаться к колесам автомобиля.
    3. Коленчатые валы чаще всего используются в различных транспортных средствах (например, автомобилях, тракторах, автобусах и железнодорожных поездах) для приведения в движение транспортных средств.
    4. Используются на судах с дизельными двигателями.
    5. Используются в цепных пилах .

    Часто задаваемые вопросы Раздел

    Кто изобрел коленчатый вал?

    Коленчатый вал был изобретен аль-Джазари в 1206 .

    Какие бывают типы коленчатых валов?

    Коленчатый вал бывает следующих основных типов:

    1. Заготовочный коленчатый вал
    2. Литой коленчатый вал
    3. Кованый коленчатый вал
    4. Цельный цельный вал
    5. Цельнолитой вал
    6. Сварной вал
    7. 0006
    8. Неполный вал

    Существуют ли двигатели, работающие без коленчатого вала?

    Существует два типа двигателей

    1. Двигатель Ванкеля
    2. Поршневой двигатель

    Поршневые двигатели сконструированы таким образом, что они не могут работать без поршня и коленчатого вала. В то время как двигатель Ванкеля работает с помощью ротора; и ему не нужен поршень и коленвал.

    Коленчатый вал вращает распределительный вал?

    Коленчатый вал соединен с распределительным валом посредством цепи или зубчатого колеса. Кривошип передает свое движение распределительному валу через эту зубчатую передачу. Поскольку распределительный вал получает вращательное движение от коленчатого вала, он использует это движение для открытия и закрытия впускных и выпускных клапанов.

    В каком двигателе нет распределительного вала?

    Двухтактный двигатель не имеет распределительного вала. Единственный 4-тактный двигатель использует его для открытия и закрытия выпускных и впускных клапанов.

    Как завести машину с неисправным датчиком коленвала?

    Убедитесь, что зажигание включено только тогда, когда горит индикатор двигателя, а другие признаки минимальны.

    Если ваш автомобиль останавливается один или два раза или вы сталкиваетесь с рывками при ускорении после запуска автомобиля, вы можете ехать, но вам нужно отвезти его в мастерскую. Если проблема более серьезная, вождение может привести к серьезному повреждению двигателя, что может увеличить затраты на ремонт.

    Поэтому, если датчик коленвала вашего автомобиля поврежден, вам следует как можно скорее заменить или отремонтировать его для отличной работы вашего двигателя.

    В каком механизме работает коленчатый вал?

    Коленчатый вал работает на кривошипно-шатунном механизме .

    Сколько коленчатых валов в v8?

    Почти 99% Двигатели V8 имеют только один коленчатый вал.

    Подробнее
    1. Различные типы двигателей
    2. Работа распределительного вала
    3. Работа шатуна
    4. Двухтактный двигатель
    5. Четырехтактный двигатель 9 рабочих типов и поршней

      6

      6

    Устройство и функция коленчатого вала · Technipedia · Motorservice

    Настройки

    Вернуться к поиску

    Информация о продукте

    Как работает коленчатый вал? Как устроен коленчатый вал? Что такое сопротивление кручению? Из какого материала делают коленчатые валы и какими свойствами они должны обладать? Эта статья дает вам ответы.

    Функция коленчатого вала

    Коленчатый вал преобразует силу, возникающую при сгорании в двигателе, во вращательное движение. Линейное движение поршней вверх и вниз преобразуется в крутящий момент шатуном и затем передается на маховик.

    Строительство и недвижимость

    Чтобы выдерживать большие нагрузки, коленчатые валы имеют закаленную поверхность и прочный сердечник. Поэтому коленчатые валы часто изготавливают из кованой стали. Непрерывный слой зерна позволяет достичь высокого сопротивления кручению. Позиции подшипников на коленчатом валу закалены, что делает их более устойчивыми к износу.

    Ключевые слова :
    подшипник распределительного вала , шатунный подшипник
    Группа товаров :
    Кривошипный механизм

    видео

    Устройство и функция коленчатого вала (3D-анимация)

    Группы продуктов на ms-motorservice.

    com

    Это также может вас заинтересовать

    Информация по диагностике

    Повреждение коленчатых валов

    причины и их предупреждение

    Каковы наиболее частые причины поломки коленчатого вала? Как правильно установить коленчатый вал, чтобы не повредить его? Здесь вы можете узнать, как осуществляется установка пошагово…

    Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

    Использование файлов cookie и защита данных

    Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

    Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

    Настройки конфиденциальности

    Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

    Измените настройки конфиденциальности, нажав на соответствующие кнопки

    • Необходимый
    • Удобство
    • Статистика
    Необходимый

    Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

    Этот веб-сайт будет:
    • Сохранение файлов cookie, необходимых системе
    • Сохранение настроек, которые вы делаете на этом веб-сайте

    Этот сайт никогда не будет делать следующее без вашего согласия:
    • Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
    • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
    • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
    Удобство

    Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

    Этот веб-сайт будет:
    • Сохранение файлов cookie, необходимых системе
    • Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

    Этот сайт никогда не будет делать следующее без вашего согласия:
    • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
    • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

    Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

    Коленчатый вал: принцип работы, функции, детали, проблемы

    Коленчатый вал представляет собой вращающийся вал, преобразующий возвратно-поступательное движение поршня во вращательное движение. Он обычно используется в двигателях внутреннего сгорания для выполнения такой операции. Коленчатые валы состоят из серии кривошипов и шатунов, к которым прикреплены шатуны.

    Коленчатый вал, по крайней мере, с одним валом вращается внутри блока цилиндров. Он вращается с помощью коренных подшипников. Шатунные шейки вращаются внутри шатунов с помощью шатунных подшипников.

    Contents

    • 1 How crankshafts are made
    • 2 Functions
    • 3 Crankshaft Components & Design
    • 4 Crankshaft Lubrication
    • 5 How crankshaft work
      • 5.1 Join our Newsletter
    • 6 Common crankshaft faults
      • 6.1 Пожалуйста, поделитесь!

    Как изготавливаются коленчатые валы

    Коленчатые валы обычно изготавливаются из металла, такого как чугун. Расплавленный металл заливают в форму во время процесса (литья).

    Современные коленчатые валы изготавливаются из кованой стали, которая используется в некоторых высокопроизводительных двигателях. Его изготавливают путем нагревания стального блока до красна. Затем ему придают форму с помощью чрезвычайно высокого давления.

    Коленчатые валы выкованы, чтобы противостоять износу и нагрузке при вращательном движении. Используются материалы из легированной термообработанной стали или нитридной стали. Шейки коленчатого вала также имеют поверхностную закалку.

    Читать: Компоненты автомобильного двигателя

    Функции

    Функции коленчатых валов заключаются в том, чтобы обеспечить более плавный ход больших двигателей с несколькими цилиндрами. Линейное движение поршней, переходящее во вращательное движение.

    При сгорании топливно-воздушной смеси вырабатывается мощность. Эта мощность преобразуется во вращательное движение коленчатого вала. Линейное движение поршней преобразуется через шатун в крутящий момент. Затем он передается на маховик

    Вал коленчатого вала расточен с несколькими отверстиями, которые питают двигатель маслом. Это масло смягчает движения. Противовесы помогают регулировать раму и вес шатуна.

    Коленчатые валы также функционируют как несущие, так как во время процесса выдерживается некоторая нагрузка. Одной из нагрузок является серьезное напряжение изгиба и кручения.

    Поскольку вращательное движение коленчатого вала постоянно ускоряется и замедляется, добавляются дополнительные нагрузки от крутильных колебаний. Подшипники также испытывают высокую степень износа.

    Компоненты и конструкция коленчатого вала

    Составные части коленчатого вала включают:

    • Главные шейки
    • Шатунные шейки
    • Кривошипные полотна
    • Противовесы

    Коренные шейки несут коренные подшипники и задают ось вращения вала.

    Шатуны позволяет прикрепить к ним шатун.

    Перемычки шатунов соединяют шатунные шейки с коренными шейками.

    Противовесы обеспечивают балансировку и крепятся к перемычкам.

    Конструкция коленчатого вала зависит от мощности двигателя и количества цилиндров. Он также определяется конструкцией двигателя, номерами подшипников коленчатого вала и величиной хода поршня.

    Смазка коленчатого вала

    Смазка играет важную роль в эффективности двигателя, так как в его рабочем механизме задействованы две металлические детали. Чтобы избежать ненужного износа коленчатого вала, коренных и шатунных шеек, они скользят по масляной пленке. Эта масляная пленка остается на поверхности подшипника.

    Подача масла к коренным подшипникам осуществляется по масляным каналам из блока цилиндров. Он ведет к каждому седлу коленчатого вала, а соответствующее отверстие в вкладыше подшипника собирает масло на шейку.

    Как работает коленчатый вал

    Работа коленчатого вала довольно интересна и проста. Между центром коренной шейки и центром шейки коленчатого вала есть расстояние. Это расстояние известно как радиус кривошипа или ход кривошипа. Его измерение определяет диапазон хода поршня при вращении коленчатого вала.

    Подпишитесь на нашу рассылку новостей

    Расстояние от верха до низа известно как ход. Ход поршня в два раза больше радиуса кривошипа.

    Задний конец коленчатого вала выходит за пределы картера и поддерживается фланцем маховика. Этот фланец представляет собой прецизионно обработанную деталь, которая крепится болтами к маховику. Его большая масса позволяет плавно пульсировать поршням, стреляющим в разное время.

    Вращение маховика проходит через маховик и трансмиссию и главную передачу к колесам. Коленчатые валы прикручены к зубчатому венцу в автоматическом приводе. Он несет гидротрансформатор и передает его на автоматическую коробку передач.

    Для большего понимания посмотрите видео о том, как работает коленчатый вал:

    Распространенные неисправности коленчатого вала

    Проблемы с коленчатым валом возникают редко, только если двигатель работает в экстремальных условиях. Компоненты двигателя надежны и прочны, но некоторые распространенные неисправности включают в себя:

    Износ шеек : возникает из-за недостаточного давления масла. Шейки коленчатого вала соприкасаются с поверхностями подшипников. Это постепенно увеличивает клиренс и ухудшает давление масла.

    Изношенные шейки могут вызвать серьезные проблемы с двигателем, если не соблюдать осторожность. Это приводит к разрушению подшипников и наносит огромный ущерб двигателю.

    Усталость : когда постоянные нагрузки на коленчатый вал приводят к поломкам. Эта проблема обычно возникает на скруглении, где соединяются журналы и перемычка.

    Гладкий радиус галтели имеет решающее значение, чтобы избежать слабых мест, которые приводят к усталостным трещинам. Трещины на коленчатом валу можно осмотреть магнитным флюсом.

    что такое шасси автомобиля и его значение?

    Надеюсь, эта статья принесла вам много пользы. Он содержит функции, типы, проблемы, детали и принцип работы коленчатого вала. Пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!



    Как работают автомобили — как работает автомобильный двигатель

    Процесс работы автомобиля намного проще, чем вы думаете. Когда водитель поворачивает ключ в зажигании:

    • Автомобильный аккумулятор обеспечивает отправку
    • Питание на стартер, который
    • Проворачивает коленчатый вал, который
    • Заставляет поршни двигаться
    • При движении поршней двигатель запускается и тикает более
    • Вентилятор всасывает воздух в двигатель через воздушный фильтр
    • Воздушный фильтр очищает воздух от пыли и грязи
    • Очищенный воздух всасывается в камеру, где заливается топливо (бензин или дизельное топливо)
    • Эта топливно-воздушная смесь (испаренный газ) хранится в камере
    • Водитель нажимает на педаль акселератора
    • Дроссельная заслонка открыта
    • Газовоздушная смесь проходит через впускной коллектор и через впускные клапаны распределяется по цилиндрам. Распределительный вал управляет открытием и закрытием клапанов.
    • Распределитель создает искру на свечах зажигания, которая воспламеняет топливно-воздушную смесь. В результате взрыва поршень движется вниз, что, в свою очередь, приводит к вращению коленчатого вала.

    В цилиндрах происходит волшебство, которое придает мощность и движение колесам автомобиля. Большинство автомобильных двигателей используют четырехтактный цикл сгорания. Этот цикл начинается с поршня в верхней части цилиндра. Тогда:

    Внутри автомобильного цилиндра

    Четырехтактный цикл сгорания

    Такт впуска: впускной клапан открывается, и поршень движется вниз, позволяя топливно-воздушной смеси выйти в открытое пространство.

    Такт сжатия: поршень движется вверх. Это сжимает топливно-воздушную смесь, заставляя ее занимать меньше места. Сжатие заставляет топливно-воздушную смесь взрываться с большей силой.

    Цикл питания: Искра от свечи зажигания воспламеняет топливно-воздушную смесь. Взрыв толкает поршень вниз по цилиндру.

    Выпускной цикл: выпускной клапан открывается, и поршень возвращается к верхней части цилиндра, что вытесняет выхлопные газы.

    Нижняя часть каждого поршня прикреплена к коленчатому валу.

    Когда поршни перемещаются вверх и вниз, они вращают коленчатый вал, который после передачи мощности через трансмиссию вращает колеса.

    Большинство автомобилей имеют как минимум четыре цилиндра. У более мощных автомобилей их больше. Например, у V6 шесть цилиндров, а у V8 восемь.

    Чем сильнее водитель нажимает на педаль акселератора, тем больше топливно-воздушной смеси поступает в цилиндры и тем больше вырабатывается мощность.

    Сколько оборотов в минуту?

    Четырехтактный цикл повторяется тысячу раз в минуту. Эти повторения более известны как Откр.

    Счетчик оборотов показывает, сколько тысяч раз в минуту повторяется цикл.


    Трансмиссия

    Управляет мощностью коленчатого вала перед тем, как она поступит на колеса, и позволяет водителю контролировать скорость/мощность автомобиля, обеспечивая различные соотношения скорости/мощности, известные как шестерни.

    Итак, первая передача дает много мощности, но мало скорости, тогда как пятая передача дает мало мощности, но много скорости.

    Коленчатый вал соединяется с коробкой передач только при включенной передаче и включенном сцеплении. При нажатии на сцепление коленчатый вал отсоединяется от коробки передач.

    Трансмиссия соединена с выходным валом, который соединен с осями, которые соединены с колесами. Когда трансмиссия вращает выходной вал, это приводит к вращению осей, которые, в свою очередь, вращают колеса.

    Другие ключевые компоненты автомобилей и автомобильных двигателей

    Генератор переменного тока : превращает механическую энергию в электрическую. Эта энергия питает электрику автомобиля, от фар до дворников. Он также заряжает автомобильный аккумулятор. Ремень, который вращается при включении двигателя, приводит его в действие.

    Тормоза : в автомобилях используются барабанные или дисковые тормоза. Дисковые тормоза используют суппорт, чтобы прижать диск колеса, чтобы замедлить колесо. Барабанные тормоза работают по тому же принципу, однако барабанный тормоз давит на внутреннюю часть барабана.

    Распределительный вал : управляет открытием и закрытием впускных и выпускных клапанов.

    Система охлаждения : автомобильные двигатели выделяют много тепла. Это тепло нужно контролировать. Для этого вода прокачивается через каналы, окружающие цилиндры, а затем охлаждается через радиаторы.

    Распределитель : управляет катушкой зажигания, заставляя ее искрить точно в нужный момент. Он также распределяет искру в нужный цилиндр и в нужное время. Если время сбито на долю, двигатель не будет работать должным образом.

    Выхлопная система : после сгорания топливно-воздушной смеси оставшийся газ поступает в выхлопную систему и выбрасывается из автомобиля. Если присутствует каталитический нейтрализатор, выхлопные газы проходят через него, и любое неиспользованное топливо и другие определенные химические вещества удаляются.

    Ручной тормоз : это отдельная система от ножного тормоза. Как правило, он устанавливается на полу автомобиля и соединяется тросом с двумя задними колесами.

    Прокладка головки блока цилиндров : головка блока цилиндров (блок, который герметизирует все верхние части цилиндров) и блок цилиндров (который содержит основные корпуса цилиндров) являются отдельными компонентами, которые должны идеально подходить друг к другу. Прокладка головки блока цилиндров представляет собой кусок металла, который находится между ними и соединяет их.

    Масло : двигатель автомобиля состоит из множества движущихся частей. Масло смазывает эти части и позволяет им двигаться плавно. В большинстве автомобильных двигателей масло выкачивается из масляного поддона через фильтр, удаляющий любую грязь, а затем под высоким давлением разбрызгивается на подшипники и стенки цилиндров. Затем масло стекает в поддон, где процесс начинается заново.

    Регулятор : регулирует количество энергии в генераторе.

    Амортизаторы : также известные как амортизаторы, устанавливаются между кузовом автомобиля и осью для предотвращения чрезмерного раскачивания и раскачивания кузова автомобиля во время движения.

    Система подвески : противодействует ударам по неровностям дороги. Без такой системы автомобиль, конечно, вилял бы каждый раз, когда шины наталкивались на кочку или выбоину. Система состоит из пружин и амортизаторов. Пружины поглощают любую энергию, высвобождаемую, когда шины катятся по неровностям, а амортизаторы поглощают энергию пружин. Это делает основной корпус автомобиля устойчивым и устойчивым.

    Ремень ГРМ : ремень, соединенный как с распределительным валом, так и с коленчатым валом, обеспечивающий их синхронную работу.

    В чем разница между бензиновым и дизельным двигателем?

    В бензиновых двигателях топливо смешивается с воздухом и затем нагнетается в цилиндры, где топливно-воздушная смесь сжимается поршнями и воспламеняется свечами зажигания. В дизельном двигателе воздух сжимается перед добавлением в него топлива. Когда воздух сжимается, он нагревается. Это означает, что когда топливо добавляется к сжатому воздуху, оно очень горячее, и топливно-воздушная смесь воспламеняется автоматически. Таким образом, в дизельном двигателе нет свечей зажигания, поскольку для воспламенения топливно-воздушной смеси используется давление.


    Коленчатый вал — Технический обзор, Терминология,

    | Практическое руководство — двигатель и трансмиссия

    Когда сталь действует как резина

    Преобразование давления в цилиндре в крутящий момент коленчатого вала, особенно в связи с тем, что эти давления создают прерывистые нагрузки, связано со сложным набором проблем. Независимо от того, строите ли вы свои собственные двигатели, платите за эту услугу или предоставляете ее клиентам, фундаментальное понимание функции коленчатых валов может быть ценным. Слишком часто кажется, что нас беспокоит вес, долговечность и балансировка коленчатого вала. Думайте об этом компоненте как о гибкой части. Поскольку давление в цилиндре создает прерывистую скручивающую нагрузку на коленчатый вал, наблюдается постоянная эластичность деталей, и сталь начинает действовать как резина.

    Несмотря на то, что поршни и шатуны имеют тенденцию становиться амортизаторами этих нагрузок, радиальное отклонение (как положительное, так и отрицательное) приводит к колебаниям, создаваемым вокруг оси вращения кривошипа. Подробнее об этом будет рассказано далее в рассказе. На данный момент важно признать, что коленчатые валы в зависимости от создаваемого крутящего момента имеют тенденцию становиться резиновыми таким образом, что возвратно-поступательное движение (поршни) преобразуется во вращательное движение (крутящий момент). Как указывалось ранее, двигатели представляют собой наборы деталей и должны рассматриваться как таковые, если ни одна часть не работает полностью независимо. Соответственно, коленчатые валы могут влиять на такие переменные, как фазы газораспределения, выбор впускного коллектора и размер коллектора. Но сначала мы должны обсудить некоторые из наиболее распространенных вопросов.

    Что такое крутящий момент?

    Мы уже проходили через это раньше, но, чтобы освежить вашу память, крутящий момент является результатом приложения силы к объекту на некотором расстоянии от его оси вращения. Если мы позволяем крутящему моменту действовать в течение определенного периода времени, мы наблюдаем мощность в лошадиных силах. Коленчатые валы создают крутящий момент. Давление в цилиндре вызывает создание крутящего момента. В случае двигателей, по большей части, величина создаваемого крутящего момента зависит от давления в цилиндре и расстояния от оси вращения коленчатого вала до точки приложения силы давления в цилиндре, действующей на узел поршень/шток. Ход коленчатого вала играет роль в этом факторе. Другими словами, чем длиннее ход, тем больше расстояние от оси вращения кривошипа и тем больше создаваемый крутящий момент. Двигатели с длинным ходом развивают больший крутящий момент при более низких оборотах, чем двигатели с более коротким ходом, верно?

    Хотя все это может показаться слишком упрощенным, важно понимать, как коленчатый вал реагирует на крутящий момент, и какое влияние такая реакция может оказывать на другие детали и функции двигателя. Это приводит нас к краткому обсуждению материалов коленчатого вала и конструкции этих деталей. Выбор материала и конструкция коленчатого вала могут повлиять на реакцию данного вала на передачу крутящего момента.

    Материалы и конструкция коленчатого вала

    В основном диапазон материалов для коленчатых валов включает: стальные заготовки, стальные поковки, стальное литье, чугун с шаровидным графитом, ковкую сталь или (в некоторых случаях) чугун. Если бы мы изготовили одну конструкцию коленчатого вала и воспроизвели ее во всех этих материалах, порядок прочности примерно соответствовал бы этому же списку. Хотя литые кривошипы обычно дешевле поковок, они могут быть изготовлены в формах, недоступных для поковок. Но доллар за долларом кованые кривошипы, как правило, являются лучшим методом производства, особенно в отношении высокой долговечности.

    Часто предметом обсуждения и часто считается, что решающим фактором при проектировании, модификации и сроке службы коленчатого вала является конфигурация радиусов галтелей. Если бы мы провели тест анализа напряжения, который включал бы все другие конструктивные особенности и условия данного коленчатого вала, радиусы галтелей можно было бы считать наиболее важным фактором в общей конструкции и / или процедуре модификации. Среди производителей коленчатых валов существует убеждение, что использование галтелей непостоянного радиуса, иногда называемых некруглыми контурами, предпочтительнее, чем галтели постоянного радиуса. В худшем случае эту область стоит обсудить с выбранным производителем двигателя или производителем коленчатого вала.

    Легкая и тяжелая вращающаяся масса

    Давайте поговорим о переходном крутящем моменте. Для целей данного обсуждения переходный крутящий момент является мерой того, насколько быстро двигатель может разгоняться (в том числе под нагрузкой) в своем полезном диапазоне оборотов. Другими словами, при внезапных условиях WOT, насколько быстро он будет меняться от низких до высоких оборотов. С точки зрения измерения, это крутящий момент, измеренный на инерционном динамометрическом стенде, а не так называемое испытание на ускорение, проводимое на динамометрическом стенде двигателя, при котором происходит контролируемая разгрузка блока поглощения мощности. Это реальный крутящий момент на треке, и он связан со способностью двигателя преодолевать свое внутреннее сопротивление (инерцию) при наборе оборотов.

    Исходя из этих соображений справедливо сказать, что коленчатые валы обычно не работают при постоянной частоте вращения. Они либо ускоряются, либо замедляются. Их сопротивление в любом случае включает статический вес и размерный ландшафт (длина хода, расположение и распределение массы и т. д.). С технической точки зрения, в динамической среде коленчатые валы постоянно преобразуют потенциальную энергию в кинетическую. Так что вы говорите? Что ж, это все факторы, которые напрямую связаны с вопросом о том, какой крутящий момент доступен на выходном конце коленчатого вала, и их необходимо учитывать для оптимизации мощности.

    С практической точки зрения ускорение тяжелого коленчатого вала поглощает больший крутящий момент, чем коленчатого вала меньшего веса, тем самым уменьшая количество чистого крутящего момента, доступного для ускорения автомобиля. Но есть компромиссы с точки зрения долговечности, гибкости и потенциальной долговечности, которые следует учитывать при уменьшении веса коленчатого вала. Кроме того, дело не только в весе. Размещение веса относительно оси вращения кривошипа также важно. Например, момент инерции (сопротивление изменению состояния вращения или ускорению/замедлению) увеличивается по мере удаления веса от оси вращения. Даже между двумя коленчатыми валами с одинаковым общим статическим весом тот, у которого больший вес около оси вращения, будет оказывать меньшее сопротивление изменению скорости вращения; имеет меньший момент инерции. Помните об этом, добавляя тяжелые металлы к противовесам коленчатого вала в процессе динамической балансировки.

    Наконец, там, где общий вес коленчатого вала может иметь отношение к общей гибкости, лучше всего ошибиться в сторону жесткости, если это может быть достигнуто путем выбора кривошипа, который имеет тенденцию к жесткости в сочетании с долговечностью и легкостью. При выборе такого типа крутильная вибрация или отклонение становятся еще одной важной проблемой.

    Торсионная вибрация и демпфирование

    Визуализируйте одноцилиндровый двигатель, работающий в очень медленном темпе. При быстром увеличении давления в цилиндре, как и при нормальном сгорании, к коленчатому валу прикладывается быстрое приложение силы. Ход, соединенный с узлом поршень/шток, отклоняется в направлении вращения кривошипа. Другими словами, он получает удар под зад, что равнозначно увеличению ускорения вращения коленчатого вала. При этом ход коленчатого вала действует как пружина в том смысле, что как только достигается его максимальное отклонение, эластичность материала коленчатого вала заставляет ход работать против нагрузки, которая вызвала увеличение его ускорения.

    До следующего цикла запуска и последующей нагрузки на ход коленчатого вала это состояние действия и реакции продолжается как колебание хода коленчатого вала, даже если кривошип находится во вращательном движении. Обратите внимание на прилагаемую иллюстрацию. Если бы вы посмотрели на этот пример коленчатого вала вдоль его оси вращения, описанное колебание выглядело бы как движение кривошипа по часовой стрелке и против часовой стрелки во время нормального вращения вала.

    Теперь перенесите это изображение на многоцилиндровый двигатель. Поскольку подача каждого пускового импульса вызывает крутильные колебания (или вибрацию) соответствующего хода коленчатого вала, представьте себе взаимодействие этих импульсов по длине кривошипа, и вы начнете осознавать сложность всей системы. Более того, поскольку все поршни привязаны к этому колеблющемуся коленчатому валу, возникают перебои в плавном движении поршня. Кроме того, если в двигателе есть карбюратор (а мы знаем, как движение поршня влияет на сигналы дозирования топлива карбюратора), теперь мы связываем крутильные колебания коленчатого вала с подачей топлива, и это может иметь соответствующий эффект на калибровку и мощность карбюратора.

    Кроме того, если движение поршня было прервано и больше не координируется напрямую с конкретным угловым положением коленчатого вала, не разумно ли предположить, что взаимосвязь между фазами газораспределения и положением поршня нарушена? Что ж, это может быть. Несмотря на то, что цепи газораспределительного механизма или зубчатые передачи становятся амортизаторами крутильных колебаний коленчатых валов, решить эту проблему можно путем правильного выбора и использования гасителей крутильных колебаний (вибраций). Итак, мы прошли полный круг, так сказать.

    Хотя целью этой статьи не является определение и обоснование конкретных марок или типов гасителей крутильных колебаний, мы намерены указать и обосновать абсолютную важность их использования и влияние, которое они могут оказывать на периферийные детали двигателя и функции. Суть этой конкретной проблемы заключается в том, что коленчатые валы будут демонстрировать крутильные отклонения и колебания.

    Настройка коленчатых валов

    Что происходит с чистым крутящим моментом, когда коленчатый вал отклоняется от нормального направления вращения? Сила потеряна, просто и ясно. При какой мощности и в каком диапазоне оборотов это происходит? Что ж, здесь задействовано множество переменных, и эмпирические правила признают, что амплитуда и число оборотов, при которых происходят максимальные и минимальные отклонения (и потери мощности), различаются и включают: уровень производимой мощности, диапазон оборотов, динамические свойства двигателей. вращающийся и возвратно-поступательный узел, статический вес движущихся частей и другие факторы.

    В зависимости от порядков критической частоты вращения двигателя, то есть первого порядка, второго порядка и т. д., будут определенные обороты, при которых отрицательный крутящий момент (прогиб коленчатого вала против вращения) больше, чем при других оборотах. Например, отрицательный крутящий момент, измеренный при 3500 об/мин, может быть меньше при 4000, а затем больше при 4500. Несмотря на упрощение, это отражает представление о том, что потери крутящего момента, возникающие из-за отрицательного отклонения коленчатого вала, носят циклический характер, варьируются по величине и скорости двигателя в зависимости от режимов вибрации кривошипов. В частности, в двигателе, производящем 540 лошадиных сил на валу, я видел отрицательные потери крутящего момента, приближающиеся к 35-40 фунтам-футам крутящего момента, в двигателе с демпфированием кручения. Другие примеры были больше и меньше. Дело в том, что такие потери не могут быть ни незначительными, ни недостойными устранения или сокращения.

    Из всего этого следует, что, поскольку частота вращения двигателя и степень потери мощности являются переменными, нельзя ли настроить коленчатые валы и амортизаторы на эти обороты (или частоты)? И ответ: да. С практической точки зрения, настройку демпфера часто выполнить проще, чем настройку кривошипа, если, конечно, вы не являетесь опытным балансировщиком двигателя. Знайте диапазон оборотов, при которых двигатель будет проводить большую часть своего времени на ходу, а затем соответствующим образом ориентируйтесь на выбор демпфера. Если у вас возникли трудности с получением информации об этом типе от выбранного вами производителя демпфера, будьте настойчивы. Вы, вероятно, уйдете от опыта с: 1) правильной частью, 2) убеждением, что это неважная информация, 3) это не может быть сделано, или 4) не разделяйте волосы на лошадиные силы до такой степени. Если вы пытаетесь увеличить срок службы деталей и увеличить мощность, выберите пункт № 1. (Дополнительную информацию о паразитных потерях мощности см. в выпуске журнала Circle Track от 2 июля.)

    Коленчатые валы и лопасти

    Даже использование систем смазки с сухим картером не предотвращает влияния миграции моторного масла из картера в поддон на коленчатые валы. Это учитывая, что масло будет прилипать к вращающемуся коленчатому валу, увеличивая его динамический вес и инерционное сопротивление. На самом деле, высокоскоростная фотография показывает, что масло может выглядеть как веревка из ириски, обернутая вокруг вращающегося коленчатого вала. С помощью различных устройств масляного поддона налипшее масло можно физически удалить с поверхностей коленчатого вала. А поскольку сужающиеся края имеют тенденцию выделять масло легче, чем прямоугольные части, формирование противовесов является еще одним распространенным методом решения этой проблемы. Также могут использоваться специальные покрытия, снижающие поверхностное натяжение, наносимые на шатуны и противовесы. Но в любом случае предположим, что масло, проходящее через коленчатый вал, и импульсы воздуха, создаваемые быстро опускающимися поршнями, и объем воздуха, захваченного внутри них, в совокупности увеличивают важность уменьшения количества масла, которое становится пассажиром при высоких оборотах коленчатого вала. .

    Влияние кривошипов на детали

    Допустим, вы решили увеличить ход коленчатого вала. Это подразумевает увеличение крутящего момента на низких и средних оборотах. Таким образом, выбор системы впускного коллектора, распределительного вала и коллектора будет способствовать выходу крутящего момента в одном и том же диапазоне частоты вращения двигателя. Подобно событиям, связанным с удлинением шатунов (при прочих равных условиях), увеличение хода изменяет как скорость, с которой создаются скорости потока на впуске (по сравнению с углом поворота коленчатого вала). Это также влияет на выдержку поршня вокруг ВМТ и НМТ. Это предполагает переосмысление / регулировку момента зажигания (по крайней мере, начальной искры) при сравнении применения в двигателе кривошипа с ходом и без хода.

    Возможно, вы решили каким-либо образом уменьшить инерционное сопротивление используемой вами рукоятки. Это предполагает двигатель, который будет разгоняться быстрее и, вероятно, выиграет от увеличения степени сжатия. За исключением выполнения анализа динамического давления в одном цилиндре в зависимости от угла поворота коленчатого вала (возможно, с анализом цикла двигателя или сопоставимыми измерениями в цилиндрах), можно компенсировать часть мощности, теряемой задними цилиндрами с запаздыванием, путем манипулирования передаточными числами коромысел, которые их обслуживают. Подумайте, что вы должны сделать, чтобы улучшить мощность на более высоких оборотах с запаздыванием фаз газораспределения, возможно, с более высоким коэффициентом, для начального теста.

    Можно с уверенностью предположить, хотя вы можете и не знать точную величину отклонения коленчатого вала (спереди назад), что задние цилиндры двигателя вращаются позади передних. В зависимости от того, насколько сильно происходит отклонение, задние цилиндры могут работать в запаздывающем положении по сравнению с передними. Некоторая регулировка момента зажигания для этих цилиндров может быть полезной. Конечно, распределительные валы также отклоняются, поэтому это состояние замедления может быть результатом наложения событий от отклонения как кулачка, так и кривошипа. Опять же, чтобы свести к минимуму эту проблему, уменьшение величины (частоты и амплитуды) отклонения коленчатого вала за счет разумного использования гасителя крутильных колебаний практически обязательно для продления срока службы деталей и оптимизации мощности.

    Страницы трендов
    • Лучшие электромобили — самые популярные модели электромобилей
    • Сколько стоит Tesla? Вот разбивка цен
    • Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
    • Каждый электрический внедорожник, который можно купить в США в 2022 году
    • Это самые экономичные пикапы, которые вы можете купить 90 6 90 3 90 4
      Это внедорожники с лучшим расходом топлива
    Популярные страницы
    • Лучшие электромобили — модели электромобилей с самым высоким рейтингом
    • Сколько стоит Tesla? Вот разбивка цен
    • Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
    • Каждый электрический внедорожник, который можно купить в США в 2022 году
    • Это самые экономичные пикапы, которые вы можете купить 90 6 90 3 90 4
      Это внедорожники с лучшим расходом топлива

    Что делает гармонический балансировщик? K1 Technologies

    Переключить навигацию

    Поиск

    Гармонические балансиры являются основным компонентом любого двигателя, но что они на самом деле делают? Вы должны иметь один? Действительно ли больше лучше? Мы очищаем воздух о правильном балансире, который можно повесить на коленчатый вал.

    Гармонические балансиры названы неправильно. Они не уравновешивают двигатель, а поглощают и устраняют нежелательную вибрацию из-за кручения коленчатого вала. По сути, они являются гасителями вибрации и часто называются демпферами. Демпферы похожи на крутильные амортизаторы, используемые для гашения крутильных колебаний и вибрации в двигателе. Крутильная вибрация представляет собой крутильную вибрацию, вызванную импульсами зажигания каждого события сгорания. Сила процесса сгорания заставляет кривошип слегка отклоняться в направлении действия силы, и когда эта сила исчезает, кривошип слегка отскакивает назад. На определенных частотах кривошип может резонировать, усиливая вибрацию. При работе восьми цилиндров эти силы постоянно движутся вперед и назад и прямо друг через друга. Вот где гармонический демпфер творит свое волшебство.

    Демпфер OEM состоит из наружного и внутреннего колец, соединенных резиной. Они очень эффективны в серийных автомобилях, но со временем могут испортиться и выйти из строя из-за воздействия элементов.

    В процессе сгорания каждый поршень вынужден двигаться вниз по цилиндру в результате повышения давления в камере сгорания. Этот ход сообщает внезапную вращательную силу коленчатому валу. Несмотря на то, что это очень прочный компонент, коленчатый вал не является идеально жестким. Таким образом, во время этих событий сгорания кривошип будет слегка поворачиваться в ответ на каждое приложение давления, которое может достигать многих тысяч фунтов.

    Кривошип аналогичен простому торсиону с рычагом на одном конце. Теперь предположим, что вы ударили молотком по плечу рычага. Вы можете себе представить, что при первом ударе по плечу рычага произойдет небольшой поворот, но после этого рычаг вернется на место, возможно, даже завибрирует в течение короткого времени, прежде чем остановится.

    Итак, имеем крутильное скручивание, за которым следуют крутильные колебания (во время пружинного возврата). Скручивание зависит от длины детали (рядные двигатели будут иметь более длинный коленчатый вал, чем V-образные конфигурации) и толщины, модуля сдвига материала (представьте: жесткость материала) и крутящего момента (сила от сгорания x ход кривошипа). Точно так же крутильная вибрация является функцией длины детали, жесткости при кручении и полярного момента инерции (подумайте: способность объекта сопротивляться кручению).

    Во время работы двигателя гармоники от сгорания резонируют через кривошип. Работа балансировщика состоит в том, чтобы помочь устранить эти гармоники до того, как возникнут проблемы.

     Круглое устройство из резины и металла крепится болтами к переднему концу коленчатого вала для поглощения вибрации. Обычно он соединен со шкивом кривошипа, который приводит в движение такие аксессуары, как кондиционер. Резина внутри шкива — это то, что на самом деле поглощает вибрации и удерживает их на безопасном уровне. По сути, устройство предназначено для предотвращения выхода из строя коленчатого вала. Резиновый материал со временем может изнашиваться. Таким образом, если ваш гармонический балансир выходит из строя, вы можете получить резкие вибрации двигателя, треснувший коленчатый вал или даже змеевиковый ремень, который собьется с гусеницы.

    Демпфер состоит из двух элементов: инерционной массы и рассеивающего энергию элемента. Чаще всего из резины, этот элемент может состоять из синтетического эластомера, сцепления, пружины или жидкости. Масса противодействует крутильным движениям кривошипа и совместно с рассеивающим энергию элементом поглощает гармонические колебания. Для правильной работы амортизаторы должны быть посажены на коленчатый вал с натягом.

    В некоторых двигателях гармонический балансировщик фактически является частью стратегии балансировки двигателя. К балансиру добавляются грузы, компенсирующие вес поршней и шатунов. это называется внешней балансировкой.

    Демпфер OEM состоит из внешней массы, приклеенной/вулканизированной к внутренней ступице. Демпфер производительности послепродажного обслуживания состоит из массы, которая прикреплена / установлена ​​​​к корпусу (сталь, алюминий, титан и т. Д.) В зависимости от типа демпфера, где масса регулируется по-разному. В первых трех используется более старая технология; Во-первых, это демпфер жидкостного типа, который окружает массу, погруженную в корпус, который затем соединяют или сваривают вместе. Второй тип — это кольцевой тип, который окружает массу несколькими уплотнительными кольцами, когда он находится в своем корпусе. Третий тип — фрикционный, в котором муфты и пружина воздействуют на массу внутри внешнего корпуса. Четвертый — это новейший тип, в котором масса находится сверху и прикреплена к эластомерному кольцу, которое затем прикрепляется к внешнему корпусу.

    Некоторые двигатели, такие как традиционный V8, имеют порядок зажигания, склонный к чрезмерным гармоникам по своей природе, что требует использования демпфера. Плоскостной V8, традиционно используемый в более экзотических двигателях, не страдает от чрезмерных гармоник и поэтому может использовать твердое устройство без демпфирования.

    В супердемпферах ATI используются уплотнительные кольца высокой твердости, установленные между внутренним и наружным кольцами для гашения гармоник коленчатого вала.

    Без гармонического балансира существует высокий риск того, что коленчатый вал треснет или поликлиновой ремень собьется с колеи.

Добавить комментарий

Ваш адрес email не будет опубликован.
