Как заварить трещину в гбц: Можно ли заварить головку блока цилиндров

На фотографиях ниже представлены отремонтированные ДИМЕТ® чугунные блоки цилиндров, и приведены этапы проведения работ.

Для начала проведем предварительную подготовку ГБЦ к ремонту — «зафиксируем» с последующей «разделкой» дефект чугунного блока. Это значит, что мы с помощью фрезы или другого инструмента вырабатываем на трещине в чугунном блоке небольшую канавку глубиной порядка 1,5-2,5 мм. Дабы предотвратить «расползание» трещины, по краям производим засверливание. Важно! —  Трещина в чугунном блоке не должна двигаться при нагревах, поэтому прихватываем ее штифтами или сваркой  в одной и более точках.

Далее необходимо, для повышения адгезии, придать поверхности необходимую для процесса напыления шероховатость. Хорошие показатели шероховатости, адгезии, являются основой надежного сцепления покрытия с чугуном.

Приступаем к заполнению трещины составом А-20-11 в 4(четвертом) режиме по всей длине ранее подготовленной канавки.  Порошок состава А-20-11 прекрасно закрывает щели и отверстия. Процесс напыления представляет собой сначала нарастание бугорков на краях трещины, затем трещина перекрывается.

Итак, вместо трещины-канавки на поверхности чугунного блока мы имеем горку напыленного металла. Надо аккуратно срезать лишнее напыление до основного металла любым должным инструментом, если уберем чуть больше – не страшно, так как после наносим окончательное герметизирующее покрытие.

При ремонте трещины чугунной ГБЦ деталь немного нагрелась горячим воздухом, пятнадцати минут для остывания вполне достаточно. По прошествии 15 минут производим контроль качества ремонта, напыленного покрытия. Если подготовка трещины в чугуне к напылению была не должной (подавляющее большинство случаев – плохая прихватка), то мы увидим тоненькую, с волос, трещинку. Если трещинка довольно длинная (оценка приходит с опытом) надо «разделывать» и напылять еще раз. На коротких же трещинах обходимся засверливанием.

Отметим, что стоимость расходных материалов, энергии и трудозатрат при ремонте ГБЦ и трещин в чугунных блоках ДИМЕТ®ом  ничтожна по сравнению со стоимостью новых деталей.

Вашему вниманию отзыв о ремонте ГБЦ ООО»Моторсервис»:

Узнайте стоимость аппаратов ДИМЕТ для ремонта ГБЦ заполнив форму ниже. Пожалуйста, укажите регион, сферу деятельности, Ваш адрес электронной для ответа. Спасибо!

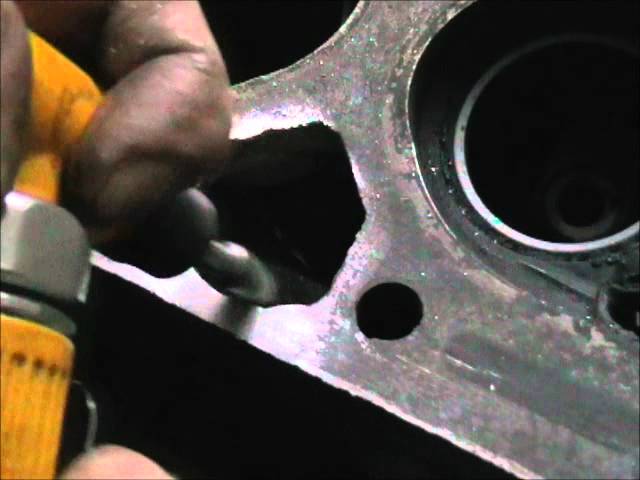

Ремонт трещины головки блока

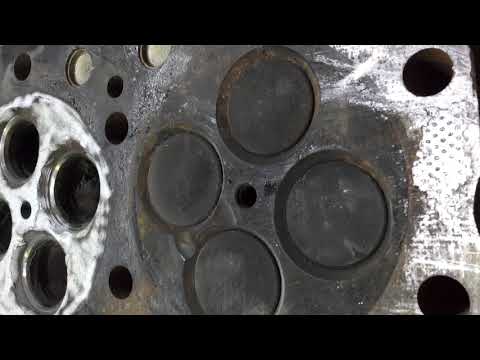

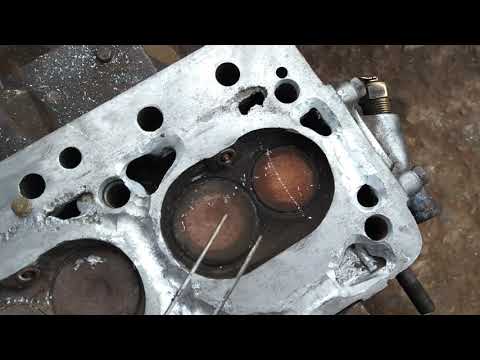

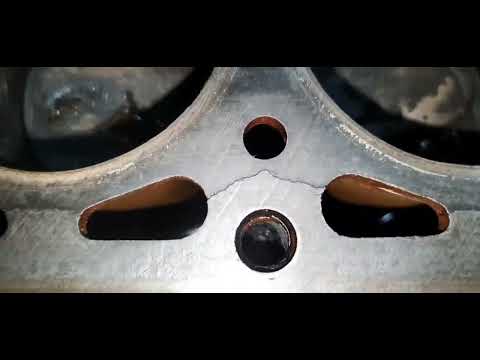

Была межклапанная трещина ГБЦ                           После проведения ремонта ГБЦ

Ремонт ГБЦ легкого грузовика

Дизельный двигатель легкого грузовика. Ремонтируем чугунную ГБЦ, а именно — трещины от канала форсунок к седлам клапанов. Последовательно разделываем трещину фрезой, обрабатываем абразивом К-00-04-16, заполняем составом А-20-11, верхние слои медью С-01-11 или С-01-01.

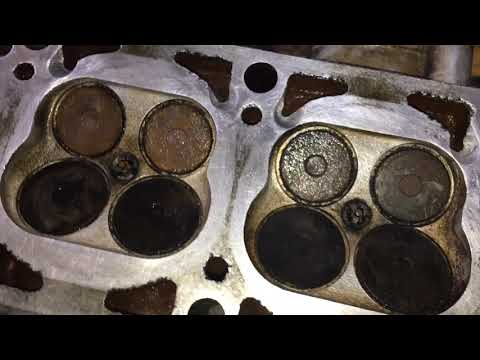

 Ремонт камеры сгорания ГБЦ  «TOYOTA»

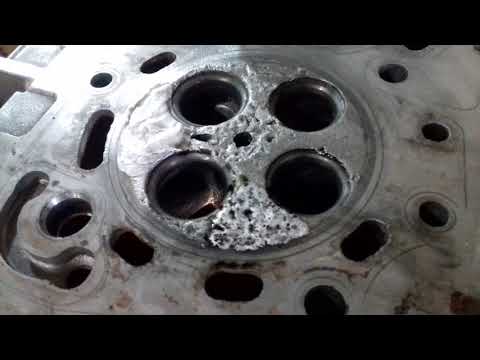

Встреча поршня с клапаном совсем не порадовала владельца. Двигун застучал – камера сгорания ГБЦ  «TOYOTA» разбита. Покупка новой?

Нет, конечно, ведь для ДИМЕТа ремонт ГБЦ с данным повреждением должен занять не больше часа.

Все в стандартной последовательности: все эти появившиеся в результате «встречи» гребни и наплывы удаляем вручную фрезой и расширяем забоины, затем абразивом в режиме «3», узких щелей и каверн нет, тогда наносим А-80-13, если есть – лучше А-20-11, наносим с запасом 1-1,5 мм. Все заняло 25-30 минут. Отнесли на фрезеровку – еще минут 15. Отремонтировали ГБЦ, как и думали, за час.

Ремонт отверстия в картере блока

Отверстие с кулак в картере восьмицилиндрового блока от УРАЛа пожарной части. ГБЦ без дефектов – только дыра в картере. Вес более 100 килограммов, замучаешься вертеть, значит, ремонтировать блок будем снаружи.

Ставим закрывающую стальную пластину 1,5 мм, плотно прижимаем к стенке картера. Не забываем про подготовку поверхности, перед напылением обрабатываем поверхность блока  абразивом К-00-04-16 (оксид алюминия). Затем глубокие щели заполняем в режиме «4» составом А-20-11, так как запаса порошка С-01-11 не было, все равно разницы никакой нет, герметичность обеспечена.

Но! Не скупитесь на запас расходных материалов – не всегда такая замена адекватна. Затем, после заполнения глубоких щелей, в режиме «3» положили ровный слой.

Толщина покрытия порядка 1,5-2 мм, не очень эстетично, однако пожарным важна гарантированная с запасом герметичность блока после ремонта, и это справедливо. Итак, израсходовав 250 грамм порошка и потратив 2 часа, блок готов к установке.

Блок двигателя трещина чем заделать

Появление трещин в блоке цилиндров (БЦ) и головке БЦ (ГБЦ) — достаточно распространенная проблема. Трещины могут появляться в результате естественного износа, после заклинивания агрегата, аварии и т.д. К счастью, современные технологии позволяют восстановить поврежденный элемент, а порой убрать трещину в БЦ водитель может даже самостоятельно

Прежде чем описывать способы устранения неисправности, рассмотрим, как эту неисправность найти. Есть несколько способов обнаружить трещину блока цилиндров:

• с помощью ультразвука,
• с помощью магниточувствительного оборудования,
• методом гидроконтроля,
• метод пневматической опрессовки.

На автосервисах чаще всего трещины ищут с помощью воды или воздуха. В поврежденный элемент подается воздух, затем деталь опускается в ванну с водой и по пузырькам становится видно, где кроется проблема. Если закачивать в элемент воду, то в месте трещины она будет просачиваться.

Когда место раскола найдено, можно приступить к ремонту. Один из самых популярных методов — это сварка (как электрическая, так и «холодная»). Заварить можно практически все расколы, кроме трещин в области седла клапана, стенок цилиндра и мест прилегания блока и головки БЦ.

Чтобы не пришлось делать повторный ремонт, важно соблюдать все рекомендации. Чтобы восстановить блок из чугуна, нужно засверлить концы трещины, а затем зашлифовать ее по всей длине под углом 90 градусов.

Для сварки блок цилиндров разогревается до 650°C, затем с помощью присадочного чугунно–медного прута и флюса наносится сплошной шов, а в конце для постепенного охлаждения детали используется специальный термошкаф.

Если используете электрическую сварку, то блок прогревать не надо. В конце работы шов нужно обезжирить с помощью ацетона, а затем покрыть эпоксидной пастой (при комнатной температуре застывает за 24 часа, при 100°C — примерно за 2 часа). Последний этап — шлифовка шва.

Помимо сварки, есть еще пару популярных методов ремонта БЦ: эпоксидная паста, заплатка из стеклоткани, технология SEAL-LOCK. Если используете эпоксидную пасту и стеклоткань, то металл предварительно нужно хорошенько обезжирить. Затем можно поочередно наносить слои пасты и стеклоткани, последним должен быть эпоксид.

SEAL-LOCK удобен тем, что для ремонта не нужен сварочный аппарат и не нужно демонтировать ДВС. Смысл технологии в том, что трещина заполняется специальной прослойкой из мягкого металла. Порядок действий здесь такой:

1) Сначала нужно засверлить края трещины, далее поперек раскола с определенным шагом делаются отверстия, в них вставляются стяжки-скобы, связывающие края трещины.

2) Между скобами высверливается отверстие. Далее идет нарезка конусной резьбы специальным метчиком. Полученное отверстие нужно обработать, чтобы удалить окисную пленку. Затем в него вкручивается конусообразная заглушка, материал которой активно контактирует с металлом БЦ.

  Схема двигателя ваз 2110 инжектор 8 клапанов

3) Часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, затем вкрутить ее специальным инструментом. Под большим усилием мягкая заглушка сломается там, где сделан подпил. Выступающие части шлифуются.

4) Далее сверлится следующее отверстие, причем так, чтобы получилось частичное перекрытие с предыдущим отверстием с заглушкой. И таким образом заглушками заполняется вся трещина. В конце производится шлифовка и спрессовка шва.

Нужно сказать, что шов, который получается по описанному выше методу, лучше сварного по ряду показателей. Ему не страшны перепады температур, он не получает значительного напряжения и не разрушается даже при высоких температурах.

Возникшие трещины на стенках блока цилиндров двигателя, как правило, ремонтируются способом заделки эпоксидкой или завариваются. Заварка трещин производится двумя способами с подогревом и без подогрева.

Перед ремонтом трещин блока цилиндров двигателя засверливаются специальным сверлом концы трещин, для того чтобы трещины не начали увеличиваться во время работы. Сверло выбирают размером 5 мм.

После засверливания концов трещины необходимо разделать трещину по всей длине, такие работы проводят с помощью шлифовальной машинки.

• ремонта головки блока цилиндров.
• Как ремонтировать головку блока
• а) сверление концов трещины, б) зачистка вокруг трещины, заделывание и обезжиривание, в) заполнение эпоксидкой, г) укрепление эпоксидки, д) наложение верхнего слоя эпоксидки, L – длина трещины, 1) деталь, 2) трещина в блоке, 3, 5) засверливание концов трещины, 4) зачистка, 6) слой эпоксидки, 7) заготовка, 8) укрепление эпоксидки, 9 – верхний слой эпоксидки.

1. в блоке цилиндров,
2. головке блока являются
3. показателем к замене детали,
4. но существует способ ремонта
5. трещин блока цилиндров двигателя

Заварка трещин чугунного блока двигателя имеет свои нюансы. Если ремонт трещин чугунного блока цилиндров двигателя производится с подогревом, то такие работы выполняются при температуре 600-640 градусов Цельсия с использованием горелки с ацетиленокислородным пламенем. Присадочным материалом выступают прутки с диаметром 5 мм. Шов предохраняют от окисления с помощью буры. Нельзя проводить заварку чугунного блока цилиндров при температуре, которая меньше 600 градусов Цельсия.

Если ремонт трещин чугунного блока цилиндров двигателя производят без подогрева, то в таком случае обычно применяется электродуговая сварка, а в качестве присадочного материала выступает электродная проволока диаметром 1,2 мм. Сварка производится в среде аргона. Во время сварки блока электродуговой сваркой не допускается перегрев больше чем 60 градусов Цельсия.

• Во время заварки трещин блока цилиндров необходимо придерживаться режимов работы:
• Сила тока 130-150 А, напряжение 25-30 В, давление аргона 0,3-0,5 Мпа.
• Электроды, которые применяются при сварке чугунного блока: ПАНЧ11, МНЧ1, ОЗЧ1, АНЧ1, ЦЧ3, ЦЧ4.
• Во время сварки: сила тока 130 А, напряжение 36 В, твердость НВ 170.

Ремонт трещин блока цилиндров с помощью эпоксидки производится в следующей последовательности:

1) Трещина разделывается шлифовальной машинкой на ¾ части толщины стенки

  Датчик заднего хода ваз 2114 цена

1. 2) Засверливаются концы трещин диаметров сверла 5 мм
2. 3) Отверстия забивают медными заглушками
3. 4) Вокруг трещин искусственно создаем шероховатость насейчкой
4. 5) Проводим очистку и обезжиривание поверхности (ацетон)
5. 6) В несколько слоев покрываем эпоксидкой трещину, первый слой 1 мм, второй слой 2 мм, в конце концов все слои должны быть в пределах 3-4 мм
6. 7) Отверждаем нанесенный слой эпоксидки с помощью сушильной камеры при температуре 90 градусов Цельсия.

Мотор – это железное сердце каждого транспортного средства. При выходе из строя какой-либо его комплектующей существует большая вероятность полного выходя из строя всего агрегата.

Особенно, если идёт речь об столь сильных поломках, таких как деформация головки или блока цилиндров. Если не устранить их своевременно, придётся делать капитальный ремонт двигателя.

Отметим, что трещины в данных узлах являются одними из самых сложных неисправностей. Возникают, как правило, после дорожно-транспортного происшествия при высоком уровне износа деталей или производственном браке.

Причины и признаки неисправности

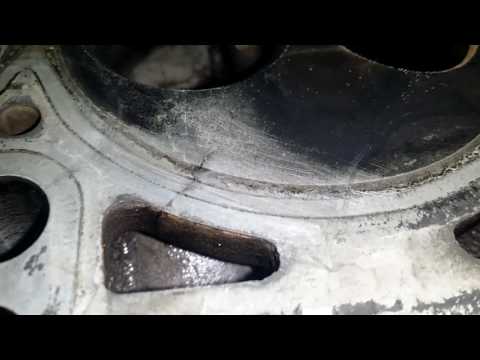

Ниже описаны «симптомы», которые гласят о наличии трещины в головке или блоке.

Важно! Эти же признаки могут определять и иные неисправности! Поэтому не следует делать поспешные выводы.

1. Мотор перегревается, вытекает антифриз или иная охлаждающая жидкость. Чтобы удостоверится, что проблема не в трещине, проверьте насколько хорошо затянуты болты ГБЦ, а также герметичность системы.
2. Некорректно работает система управления температурой. Из-за перегрева деформируется головка блока цилиндров.
3. Выход из строя пробки расширительного бачка, из-за чего происходит образование воздушных масс.
4. В летний период года стрелка термодатчика резко скачет в разные стороны.

Также к симптомам можно отнести «троение», что особо сильно ощущается во время движения под горку.

Важно! Для того чтобы убедиться в наличии трещин, необходимо отвинтить свечу зажигания. После в прямом значении этого слова попробуйте жидкость со свечи на вкус.

Если она оказалась сладкой, значит охлаждающая жидкость попадает в масло через трещину. В таком случае попробуйте долить масло в систему и завести автомобиль (при этом, не закрывая крышку расширительного бака).

Если она сразу же будет кипеть – значит, микротрещина в ГБЦ стопроцентно присутствует.

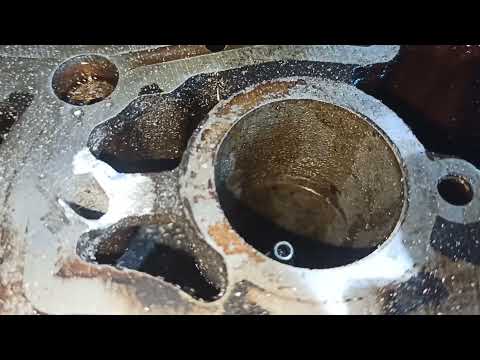

Отметим, что часто трещины возникают возле втулки (направляющей или впускного клапана). В таком случае, придётся полностью заменить головку.

Ещё один из признаков – уход газов. Чтобы узнать, что причина именно в этом, рекомендуем надеть на расширительный бачок резиновую перчатку. Если со временем она надуется, значит, есть проблема.

Диагностика проблемы

Перед тем, как приступить к ремонтным работам, необходимо быть на все сто процентов уверенным, что проблема действительно в трещинах. Для того чтобы в этом убедиться, мы предложим вам несколько способов диагностики.

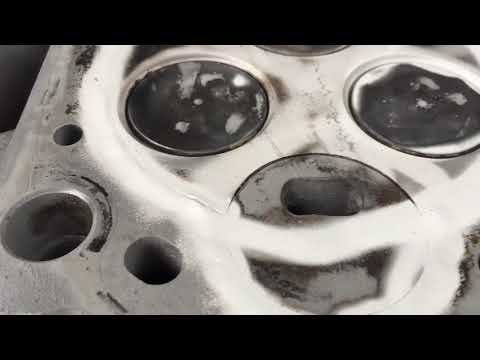

С помощью жидкости

В этом случае используется специальная красящая жидкость.

1. Итак, в первую очередь, необходимо максимально качественно вымыть поверхность головки (применяя при этом ацетон или иную соответствующую жидкость).
2. Далее жидкость нужно нанести непосредственно на поверхность.
3. По истечению нескольких минут остатки жидкости нужно смыть при использовании чистой тряпки.

Магнитно-порошковая проверка

Данный способ считается одним из самых быстрых в обнаружении трещин. Как происходит проверка? С каждой стороны головки устанавливаются магниты. Затем, сверху нужно посыпать металлическую стружку. Если есть трещины, она начнет прилипать к магнитам, останавливаясь в лучшем случае на вмятинах, а в худшем – на трещинах.

  Стойка для покраски элементов

Проверка водой

Этот метод подобен к предыдущему. Вся разница межу ними заключается в том, что не нужно опускать головку воду, а совсем наоборот – её необходимо залить в головку:

• Проверьте всевозможные отверстия на факт герметичности.
• После влейте в воду канал.
• Далее, пользуясь насосом, накачайте воздух в канал.
• Оставьте обрабатываемую деталь на несколько часов. Если вы заметите, что вода ушла, значит, проблема с головкой и её нужно менять или в лучшем случае – ремонтировать (что обойдётся дешевле, но… не будет гарантировать длительность работы данной комплектующей).

Диагностика давлением

Данная методика выполняется несколькими способами: погружение в воду или без него. Как именно выполнять эти операции, читайте ниже.

Погружение в воду:

• Изначально закройте все каналы запчасти, на которые может негативно воздействовать вода.
• После этого поместите деталь в ёмкость, наполненную водой более 40 градусов Цельсия.
• Затем воспользуйтесь сжатым воздухом (в тех местах, где появятся пузырьки, есть трещина).

Процедура без «погружения» выполняется следующим образом:

• Как и в предыдущем случае, позаботьтесь о том, чтобы все канали ГБУ были закрыты.
• Налейте мыльный раствор на крышку.
• Подайте воздушные массы в контур «больной» детали. Если есть дефект, на этом месте образуются мыльные массы.

Как заделать повреждённые места

Обнаружили трещину в блоке цилиндра? Что делать? Сейчас мы вам подробно расскажем, как можно быстро избавиться от подобной проблемы.

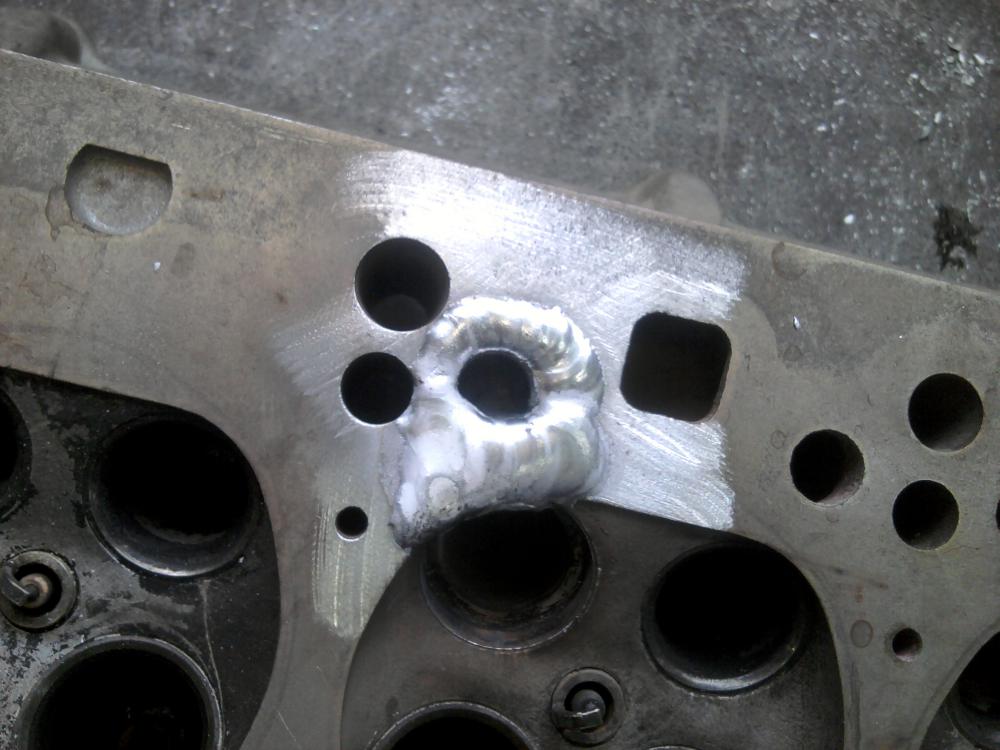

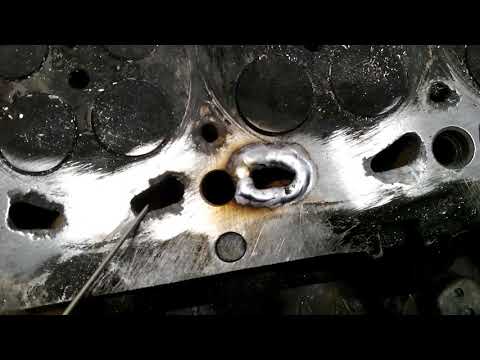

Электросварка

Для начала нужно засверлить «больные» места инструментом с целью, чтобы они прекратили увеличиваться в объёме. После их необходимо зашлифовать.

Итак, в начале работы разогреваем блок до 650 градусов Цельсия, после чего при использовании специального прутка делаем шов. Чтобы предотвратить его окисление, нужно использовать буру.

В итоге после окончания работ на поверхности должен быть ровный слой (выступ которого не боле двух мм.). Следующий этап – это термошкаф (охлаждение в нём).

Заделка трещин

Изначально необходимо нагреть обрабатываемую автомобильную комплектующую до температуры не менее 200 градусов Цельсия. Используйте для выполнения этой цели ацетиленовую горелку. Трещина заделывается посредством постоянного тока. Подбирать диаметр электрода стоит исходя из толщины, а также ширины обрабатываемой стенки.

Приварка заплаты

Чтобы выполнить данную операцию, необходимо подобрать кусок металла, соответствующий размеру трещины. Далее нужно приварить подобранный материал. Следующий этап – это шлифовка и покрытие специальной пастой обрабатываемой местности.

Ну что же, теперь вам известно, что такое трещина головки блока цилиндров, а также как бороться с этой проблемой. В любом случае лучше предостеречь поломку, нежели бороться с ней.

Лучшие цены и условия на покупку новых авто

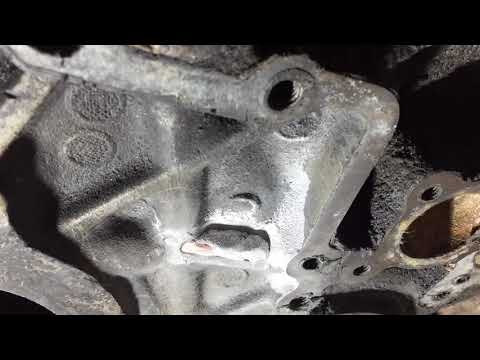

Как найти и заделать трещину в блоке цилиндров

Через блок цилиндров автомобильного двигателя проходит несколько каналов жидкостного охлаждения и смазки. Давление в этих системах превышает атмосферное, поэтому требуется полная герметичность. Однако, условия в камере сгорания таковы, что возможно образование механических нарушений целостности металла.

Причины появления трещины в блоке цилиндров

Разрушить прочный металл блока непросто, но его структура имеет ограниченный порог по сопротивляемости. Со временем ситуация усугубляется процессами старения:

• в условиях знакопеременных ударных нагрузок возникающими с высокой частотой взрывами рабочей смеси в цилиндрах;
• постоянными перепадами температуры, от отрицательной зимой и до превышающей сотню градусов после прогрева двигателя;
• температурными деформациями массивных деталей, скрепленных затянутыми на большой момент болтами;
• ошибками при неоднократных ремонтах и мехобработке;
• грубыми механическими ударами, например, классический случай обрыва и разрушения поршня, когда шатун выходит наружу через стенку блока цилиндров (так называемая «рука друга»).

Трещины могут присутствовать и из-за заводского брака в отливке блока, но на протяжении некоторого времени себя не проявлять, не будучи сквозными.

Симптомы

Проявляется растрескивание металлов в виде смешивания разных рабочих жидкостей и газов:

• попадание выхлопного газа, расширяющегося под высоким давлением, в системы смазки и охлаждения;
• появление моторного масла в антифризе;
• вспенивание и образование эмульсии в картере из-за проникающей туда охлаждающей жидкости.

Как правило, главный внешний симптом один – двигатель начинает перегреваться в самых безобидных ситуациях, даже просто на холостых оборотах без нагрузки.

По теме: Как понять что пробита прокладка ГБЦ

В одном из цилиндров, а трещины не образуются массово, начинаются пропуски зажигания из-за нарушения хода рабочих процессов. При эндоскопировании мотора просматриваются изменения на поверхностях деталей, выходящих в камеру сгорания.

Находящийся под давлением расширительный бачок системы охлаждения начинает распирать внутренним давлением выхлопных газов. На поверхности антифриза образуется масляная плёнка, сам он меняет цвет и мутнеет. В расширительном бачке радиатора можно почувствовать характерный запах выхлопа.

В картере повышается уровень масла, само оно приобретает вид эмульсии. Начинает мигать лампа контроля за давлением в системе смазки мотора. Часто падает компрессия, хотя это происходит не всегда.

Уровень антифриза понижается. За машиной возникает облако белого тумана из попадающей в цилиндры охлаждающей жидкости. Кипеть в бачке она начинает задолго до появления необходимой для этого температуры.

Поиск места неисправности

Первичная  диагностика проводится без разборки двигателя. Если принято решение на капитальный ремонт, то в этом особой необходимости нет, поскольку неисправность достаточно легко обнаружится по визуально различимым признакам.

Магнитнопорошковая проверка

Ферромагнитный порошок, нанесённый на поверхность детали в подозрительном месте, покажет неоднородность металла при помещении в магнитное поле.

Поле создаётся постоянными магнитами при поднесении их в контролируемую зону. Частички порошка или мелкой стружки начинают концентрироваться вблизи трещины, визуализируя дефект.

Проверка водой

Если залить в систему охлаждения воду и подать некоторое избыточное давление, то она начнёт просачиваться через трещины. На сухой поверхности это хорошо видно. Вместо воды можно использовать отработанный антифриз, обладающий более высокой текучестью.

Диагностика давлением

Наиболее часто применяемый способ заключается в опрессовке деталей. Это означает нагнетание воздуха высоким давлением в систему, где перекрыты все естественные каналы. Газ можно подкрасить для лучшей визуализации при помощи автосервисного дымогенератора.

Как заделать трещину

Далеко не всегда применяется технология герметизации растрескавшегося металла. Как правило, детали заменяют, поскольку остановить процесс разрушения почти невозможно. Но в особых случаях редких или очень дорогих моторов приходится ремонтировать детали.

Электродуговая сварка

Хороший сварщик, обладающий соответствующим оборудованием, вполне способен заварить материал блока до полной герметичности. Варится и чугун, и лёгкий сплав, правда одинаково плохо. Но современные аппараты сварки в среде инертных газов могут обеспечить долговременную герметичность шва.

Важно правильно подобрать присадочный материал и работать на нагретом до высокой температуры блоке. Разогрев и остывание производят постепенно, избегая температурных деформаций. Всё определяется мастерством и опытом исполнителя работы.

Приварка заплаты

При значительных дефектах присадочным материалом для заплавления трещин не обойтись. В таких случаях можно использовать металлическую заплату, которая крепится к блоку на винтах, а затем обваривается до полной герметичности.

Всё это возможно при наружных трещинах, например, если блок пробит оборвавшимся шатуном. Естественно, внутренняя поверхность цилиндров так не ремонтируется.

Использование эпоксидной пасты

Самый примитивный и ненадёжный способ ремонта блоков цилиндров заключается в использовании различных компаундов, обычно эпоксидных, в быту именуемых «холодной сваркой».

Такие объёмные клеевые соединения обладают значительной прочностью и адгезией с материалом блока, но естественно, заменить металл не в состоянии, и сваркой это называют исключительно в рекламных целях. Однако временно заделать утечку таким способом можно, выиграв время, чтобы добраться к месту настоящего ремонта.

В состав эпоксидного компаунда обычно вводят армирующий наполнитель в виде металлического порошка или стружки. Это значительно повышает прочность заплаты. Следует понимать, что это не клеевое соединение, а лишь заполнение дефектов. Сколько-нибудь долгое время эпоксидный состав продержаться на металле не сможет.

Смола наносится с применением усиливающего резьбового крепежа в несколько слоёв. Сразу заливать большое количество не стоит из-за опасности перегрева возникающей химической реакцией и вскипания состава.

Ремонт трещин блока цилиндров двигателя

Возникшие трещины на стенках блока цилиндров двигателя, как правило, ремонтируются способом заделки эпоксидкой или завариваются. Заварка трещин производится двумя способами с подогревом и без подогрева.

Перед ремонтом трещин блока цилиндров двигателя засверливаются специальным сверлом концы трещин, для того чтобы трещины не начали увеличиваться во время работы. Сверло выбирают размером 5 мм.

После засверливания концов трещины необходимо разделать трещину по всей длине, такие работы проводят с помощью шлифовальной машинки.

а) сверление концов трещины, б) зачистка вокруг трещины, заделывание и обезжиривание, в) заполнение эпоксидкой, г) укрепление эпоксидки, д) наложение верхнего слоя эпоксидки, L – длина трещины, 1) деталь, 2) трещина в блоке, 3, 5) засверливание концов трещины, 4) зачистка, 6) слой эпоксидки, 7) заготовка, 8) укрепление эпоксидки, 9 – верхний слой эпоксидки.

Заварка трещин чугунного блока двигателя имеет свои нюансы.

Если ремонт трещин чугунного блока цилиндров двигателя производится с подогревом, то такие работы выполняются при температуре 600-640 градусов Цельсия с использованием горелки с ацетиленокислородным пламенем.

Присадочным материалом выступают прутки с диаметром 5 мм. Шов предохраняют от окисления с помощью буры. Нельзя проводить заварку чугунного блока цилиндров при температуре, которая меньше 600 градусов Цельсия.

Если ремонт трещин чугунного блока цилиндров двигателя производят без подогрева, то в таком случае обычно применяется электродуговая сварка, а в качестве присадочного материала выступает электродная проволока диаметром 1,2 мм. Сварка производится в среде аргона. Во время сварки блока электродуговой сваркой не допускается перегрев больше чем 60 градусов Цельсия.

• Во время заварки трещин блока цилиндров необходимо придерживаться режимов работы:
• Сила тока 130-150 А, напряжение 25-30 В, давление аргона 0,3-0,5 Мпа.
• Электроды, которые применяются при сварке чугунного блока: ПАНЧ11, МНЧ1, ОЗЧ1, АНЧ1, ЦЧ3, ЦЧ4.
• Во время сварки: сила тока 130 А, напряжение 36 В, твердость НВ 170.

1. Ремонт трещин блока цилиндров с помощью эпоксидки производится в следующей последовательности:
2. 1)    Трещина разделывается шлифовальной машинкой на ¾ части толщины стенки
3. 2)    Засверливаются концы трещин диаметров сверла 5 мм
4. 3)    Отверстия забивают медными заглушками
5. 4)    Вокруг трещин искусственно создаем шероховатость насейчкой
6. 5)    Проводим очистку и обезжиривание поверхности (ацетон)
7. 6)    В несколько слоев покрываем эпоксидкой трещину, первый слой 1 мм, второй слой 2 мм, в конце концов все слои должны быть в пределах 3-4 мм
8. 7)    Отверждаем нанесенный слой эпоксидки с помощью сушильной камеры при температуре 90 градусов Цельсия.

Треснул блок двигателя: что делать?

Среди поломок ДВС стоит отдельно отметить появление трещин блока цилиндров и головки блока цилиндров. Такие трещины в корпусе двигателя и других составных элементах достаточно распространены.

В процессе эксплуатации многие узлы в конструкции ДВС подвергаются серьезным механическим и температурным нагрузкам, которые создают естественный износ силового агрегата.

Блок также трескается в результате аварий, стенки блока цилиндров или головки блока цилиндров могут пробиваться деталями двигателя (шатун и т.д.) в результате заклинивания силовой установки.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете, какие преимущества обеспечивает установка дополнительной массы в автомобиле.

Удаление трещин в блоке цилиндров и ГБЦ

Блоки и гловки блоков двигателя состоят из различных металлических сплавов. Существующие сегодня технологии зачастую позволяют восстановить поврежденные элементы. Далее мы рассмотрим способы устранения поломки и ответим на вопрос, как убрать трещины блока цилиндров и отремонтировать трещины ГБЦ. В ряде случаев ремонт трещин можно выполнить своими руками.

Одним из наиболее широко применяемых способов устранения трещин блока цилиндров и ГБЦ является заделывание дефектов силуминовых и чугунных блоков при помощи сварки.

Сварка может быть как электрической, так и «холодной». Под холодной сваркой стоит понимать заделывание трещин различными материалами на основе полимеров. Заварить первым или вторым способом можно практически все трещины, кроме трещин в области седла клапана, стенок цилиндра, а также тех поверхностей, где происходит прилегание БЦ и ГБЦ.

Как найти трещину

Для выявления трещин применяют следующие способы:

• метод ультразвукового обнаружения;
• использование магниточувствительного оборудования;
• метод пневматической опрессовки;
• поиск трещин посредством гидроконтроля;

На практике обнаружение трещин во многих автосервисах производится посредством закачки в неисправный элемент двигателя воздуха или воды. В случае с воздухом деталь дополнительно погружают в ванну и находят дефекты по пузырькам. Если в элемент закачивается вода, тогда необходимость погружения исключается, так как трещины диагностируют по просачиванию жидкости.

Для определения точных границ трещины с обеих сторон от раскола крепятся пару магнитов, пространство между магнитами засыпается специальными проводящими опилками. Наличие трещины приведет к тому, что линии магнитного поля разорвутся, опилки будут частично группироваться на поверхности раскола. Данный способ позволяет четко выявить трещину блока цилиндров или ГБЦ.

Ремонт трещин при помощи сварки

Необходимо отметить, что устранять расколы нужно в строгом соответствии со всеми рекомендациями. Механические напряжения остаточного типа в зоне шва могут привести к нарушениям его целостности и необходимости повторного ремонта.

Блок из чугуна восстанавливают при помощи засверливания концов трещины и последующей шлифовки всей длины раскола под углом 90 градусов. Засверливать необходимо для того, чтобы предотвратить дальнейшее распространение.

Что касается сварки, на начальном этапе блок цилиндров разогревается до 650 градусов по Цельсию. После этого наносится сплошной шов при помощи присадочного чугунно – медного прута и флюса.

Завершающим этапом становится постепенное охлаждение детали, для чего требуется специальный термошкаф.

Для того чтобы не прогревать блок, можно воспользоваться электрической сваркой и медными электродами в жестяной обертке.

По окончании поверхность полученного шва обезжиривается при помощи ацетона и дополнительно наносится слой эпоксидной пасты специальным шпателем.

Эпоксид застывает в течение 24 часов при комнатной температуре и около 2 часов при нагреве до 100 градусов по Цельсию. Завершающим этапом станет шлифовка обработанного шва.

Альтернативные способы

Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани. Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.

Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.

В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.

1. Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
2. Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
3. Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
4. Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.

Когда работа по установке всех стяжек и заглушек окончена, а также произведена шлифовка, образуется шов. Данный шов необходимо дополнительно спрессовать (расклепать) при помощи ударного инструмента (пневматический молоток с возможностью изменять частоту вибраций).

Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью. Такой шов имеет ряд преимуществ сравнительно со сварным швом:

• не страдает от температурных перепадов;
• способен сохранять целостность в условиях работы при высоких температурах;
• не получает значительного напряжения;

Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше.

Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками.

Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.

Трещина в корпусе двигателя

Сколько стоит новый двигатель? Много! Поэтому далеко не каждый владелец авто может позволить себе такую роскошь, как его полная замена.

Однако именно трещины на корпусе двигателя являются самой частой проблемой многих автомобилистов. И есть достаточно много причин их возникновения.

Например, трещина обязательно появится в том случае, если нарушен тепловой механизм, либо от ударов. В любом случае, как только вы обнаружили столь серьезный изъян — следует немедленно приступить к устранению проблемы, чтобы не случилось непоправимое.

Как же заделать трещину в двигателе?

Сварка или использование специальных полимерных материалов — наиболее частый метод заделывания трещин и дыр. Однако в этом случае успех бывает кратковременным, поскольку по закону физики, именно на месте шва возникает фактор высокого механического напряжения.

Другими словами, неверный подбор полимера, неправильный алгоритм сварки очень скоро приведут к тому, что шов снова разойдется и трещина станет больше, чем была изначально.

Но не стоит расстраиваться, ибо есть один метод, который позволяет успешно справиться с проблемой. Этот метод называется «Seal-Lock» (Seal-Lock можно перевести, как «запечатывание»). Используя данный способ, в большинстве случаев вам даже не понадобится снимать силовой агрегат!

Суть метода сводится к тому, что трещину в корпусе заполняют слоем мягкого металла, который при диффузии сплавляется с металлом корпуса двигателя и становиться с ним одним целым. А самое потрясающее в том, что место шва становится даже прочнее, чем корпус двигателя!

Но есть и самостоятельное решение проблемы. Конечно, оно не сравниться с диффузией металла, но тоже имеет место быть.

Для начала вам необходимо обнаружить трещину, ведь не всегда она видима визуально! Некоторые профи рекомендуют использовать магниты и металлические опилки. Но можно обойтись и грифельным порошком от обычного простого карандаша. Возьмите немного этого порошка на палец, нанесите на предполагаемое место трещины и разотрите его. Порошок реально проявит даже самую мелкую трещинку на двигателе!

Обнаружив изъян, следует приступать к ремонту. Необходимо взять дрель и просверлить два ряда отверстий: с одной стороны трещины и с другой. В качестве стяжки используют специальные скобы.

В общем-то, можно использовать и тонкую стальную накладку: главное подобрать нужный размер. После того, как вы зашьете трещину, её следует залить герметизирующим составом.

Найти такой состав не составит труда: об этом достаточно спросить в автомагазине.

Но если выбирать между «кустарным» способом заделывания трещин и технологией «Seal-Lock», то предпочтение лучше отдать именно «Seal-Lock». Выгода на лицо: вместо заплаток — вы получаете абсолютно целостный корпус, без следов повреждений.

Кстати, в Европе данный метод ремонта трещин используется уже более 60 лет.

Колодийчук Андрей, специально для ByCars.ru

Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

• Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
• Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
• Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
• В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
• Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
• Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
• Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

• Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
• На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
• Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

• на клапанных гнёздах;
• на зеркалах цилиндров;
• на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

• 1 слой 1 мм,
• второй 2-3 мм,
• третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Вам также может понравиться

Ремонт трещин в чугунных головках цилиндров и блоках цилиндров

стал одной из самых горячих тем сегодняшнего дня, потому что хорошие ремонтопригодные головки блока цилиндров для многих двигателей последних моделей очень дороги и их трудно найти. Так много мастеров по ремонту двигателей сейчас ремонтируют головки, которые всего несколько лет назад выбросили бы как не подлежащие восстановлению.

Варианты ремонта трещин в чугуне существовали всегда. Штифтование и печная сварка являются жизнеспособными вариантами, которые уже давно используются для ремонта трещин и других видов повреждений. Но у штифтов есть свои ограничения, а сварка в печи — это не то, чему новичок может научиться за одну ночь.

Ремонт трещин также сопряжен с определенным риском. Вот почему большая часть деятельности по ремонту трещин в прошлом была ограничена дорогостоящими сверхмощными дизельными головками, антикварными головками или другими работами, которые оправдывали время, усилия и риск. Но из-за высокой стоимости многих головок и блоков последних моделей ремонт трещины может быть рентабельной альтернативой покупке нового или бывшего в употреблении литья для замены треснувшей головки или блока.

ВАРИАНТЫ ДЛЯ РЕМОНТА ТРЕЩИН

Трещины в алюминиевых головках и блоках относительно легко ремонтировать с помощью сварки TIG, а чугун сваривать гораздо труднее. Вот почему штифтование долгое время было самым популярным методом ремонта мелких трещин в чугунных блоках и головках. Штифтование может исправить около 80 процентов всех трещин, но не все виды трещин. Многое зависит от локализации трещины и ее тяжести. Конические штифты с герметиком хорошо подходят для большинства применений. Сварка же восстанавливает целостность и позволяет заделывать трещины и дыры. Вы даже можете изменить форму камеры сгорания или порта, добавив металл.

ШТИФТЫ ДЛЯ ФИКСАТОРА ГОЛОВКИ ЦИЛИНДРОВ С ТРЕЩИНАМИ

Штифтование является наиболее часто используемым методом ремонта трещин в чугунных головках, блоках и коллекторах, потому что это быстро, надежно и дешево. Штифты также можно использовать для ремонта трещин в алюминиевых головках и блоках, хотя сварка TIG часто является предпочтительным методом ремонта алюминия. Закрепление булавками является относительно простым в освоении и использовании методом, не требующим большого количества инструментов, кроме сверла, направляющей арматуры и метчика, и не требует нагревания.

По сути, закрепление штифтами включает в себя просверливание отверстий в трещине, установку штифтов внахлест для заполнения трещины, а затем зачистку штифтов для герметизации и выравнивания поверхности.

Существует два основных типа штифтов: прямые и конические. Каждый тип имеет свои преимущества и может работать лучше в определенных ситуациях, чем другой.

Конические штифты втягиваются в щель при затягивании, чтобы обеспечить плотное прилегание по всей длине штифта. Это происходит из-за того, что резьба как на коническом штифте, так и на отверстии имеет посадку с натягом. Герметик действительно не обязателен, но часто используется для дополнительной страховки. Отверстия для конических штифтов должны быть тщательно забиты вручную, а штифты затянуты вручную для плотного прилегания.

Прямые штифты устанавливаются быстрее, поскольку для их установки можно использовать обычный метчик и дрель. Прямые штифты скручиваются при затягивании, что устраняет необходимость срезать или стачивать головки (как это необходимо для конических штифтов). Прямые штифты также имеют посадку с натягом по всей длине и конический буртик, который вдавливается в поверхность. Это устраняет линию резьбы на поверхности, позволяя обрабатывать поверхность. Этот тип прямого штифта также может устранить необходимость установки вставок седла клапана в чугунных головках.

Обычные конические и прямые штифты не могут справиться с некоторыми типами трещин, например, вдоль внешнего края или угла, которые требуют поддержки, чтобы скрепить стороны трещины. То же самое касается трещин в области отливки, которые открываются или расходятся, когда отливка находится под нагрузкой или нагревается. Для этих типов ремонта трещин запирающие устройства и/или штифты с самозахватывающейся способностью могут обеспечить необходимое усиление и прочность. Штифты «Castmaster» (производимые Lock-N-Stitch) имеют уникальный рисунок резьбы «спиральный крючок» или «обратный шаг», который захватывает обе стороны трещины, когда верхнее плечо штифта упирается в металл. Этот тип штифта может фактически скрепить трещину, а не просто заполнить ее, и может использоваться для ремонта трещин, которые нельзя исправить с помощью обычных конических или прямых штифтов.

Еще одна трещина, которую трудно устранить штифтом, — это любая трещина, возникающая в очень тонкой (менее 1/8 дюйма толщины стенки) области отливки. Штифты не будут держаться, если не будет достаточно металла, чтобы захватить и поддержать резьбу.

ПЕЧЬ СВАРОЧНАЯ ЧУГУННАЯ

Трещины в чугуне можно заделать горячей сваркой (печной сваркой), но этот метод требует навыков и большой практики. Это также требует предварительного нагрева отливки перед ее сваркой и большого количества тепла (предварительный нагрев до 1200–1400 градусов по Фаренгейту в печи). Отливку также необходимо медленно охлаждать через семь-восемь часов после сварки, чтобы предотвратить повторное растрескивание.

Успешный ремонт трещины с помощью печной сварки (горячей сварки) требует предварительной тщательной подготовки трещины и тщательного регулирования температуры. Вы не можете просто нагреть голову горелкой для сорняков. Правильный способ — предварительно нагреть головку в закрытой печи или духовке, чтобы тепло проходило через головку снизу. Вы должны держать голову изолированной одеялом и не допускать сквозняков во время сварки, иначе вы получите трещины и пористость в сварном шве. После этого голову следует медленно охладить.

Когда температура предварительного нагрева головки стабилизируется (это занимает около часа), кислородно-ацетиленовая горелка с нейтральным пламенем, в которой ацетилена немного больше, чем кислорода, используется для плавления чугуна (который плавится при температуре от 2400 до 2600 градусов по Фаренгейту). Чугунный присадочный стержень и бурный флюс затем используются для заполнения трещины. Хитрость заключается в том, чтобы поддерживать чистоту сварного шва, добавляя немного флюса, чтобы примеси поднялись наверх. Затем примеси могут быть удалены из зоны ремонта с помощью факела.

Если седло клапана приваривается в печи, один прием состоит в том, чтобы заполнить отверстие графитовой заглушкой, а затем приварить вокруг него. Лужа будет примерно полдюйма в глубину и, возможно, два дюйма в диаметре. Для этого требуется много тепла, около 5000 градусов.

После заполнения трещины наступает долгое и медленное остывание. Если чугун остывает слишком быстро, может произойти одно из двух. Окружающий металл может сжиматься от сварного шва, вызывая появление новых трещин, и/или углерод в железе может превращаться в карбид, делая металл слишком твердым и хрупким для обработки. Поэтому отливку необходимо охлаждать очень медленно, чтобы предотвратить эти нежелательные металлургические изменения.

Оберните голову изолирующим одеялом и держите ее в горячем боксе, чтобы она охлаждалась со скоростью не более 100–200 градусов в час. Период охлаждения может занять до восьми часов. После того, как головка остынет, ее можно очистить от накипи, затем подвергнуть грубой механической обработке и испытать погружением в горячую воду под давлением 100 фунтов на квадратный дюйм для проверки на наличие утечек.

Если чугунная головка имеет встроенные седла клапанов, рекомендуется заменить седла выпускных клапанов после сварки в печи, поскольку высокие температуры процесса могут разрушить индукционную закалку седел.

СВАРОЧНЫЙ ЧУГУН

Другой альтернативой для ремонта трещин в чугунных головках и блоках является порошковая сварка (также называемая сваркой пламенным напылением). Основная технология существует уже много лет, но в последние годы она была усовершенствована с помощью нового оборудования для сварки распылением. Это может сделать прочный ремонт, аналогичный горячей сварке, но с гораздо меньшим нагревом. Вам все равно придется предварительно нагревать и нагревать пластик, чтобы снять напряжение, которое может привести к повторному растрескиванию. Но с этой техникой меньше риск деформировать или деформировать голову от чрезмерного нагрева.

Для сварки пламенем требуется специальная кислородно-ацетиленовая горелка с загрузочным бункером, который подает порошок никелевого сплава в пламя. Когда порошок подвергается воздействию пламени, он плавится и прилипает к краям трещины, заполняя область ремонта. Процесс требует предварительного нагрева головки примерно до 700 градусов и последующего нагрева головки после сварки для снятия напряжения.

Порошок никелевого сплава, используемый для сварки пламенем, обеспечивает твердость от 18 до 22 Rc. Доступны более твердые сплавы для сварки распылением седел клапанов, распределительных валов и коленчатых валов.

Как и в любом процессе ремонта, всегда существует риск повторного растрескивания независимо от того, был ли отливка отремонтирована с помощью сварки TIG, сварки в печи, сварки распылением или штифта. Трещины в области седла клапана могут открыться снова, если новое седло клапана будет запрессовано со слишком большим натягом. Сварные участки на чугуне могут быть тверже основного металла, что затрудняет обработку отливки.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ РАСПЫЛЕНИЯ ПЛАМЕНИ

Если у вас возникли проблемы с получением хороших результатов при сварке пламенем, вот несколько советов, которые могут улучшить ваш успех:

• Если никелевый порошок просто ложится или скапливается, а не смачивается при начале сварки, значит, сварка слишком холодная. Фаска должна быть тускло-вишнево-красной, или примерно от 1300 до 1400 градусов по Фаренгейту. Попытка довести основной металл до температуры путем нагревания его через толстый слой нерасплавленного порошка толщиной 0,020 дюйма или больше, скорее всего, выжжет флюс из порошка. .

• Если никелевый порошок вскипает при начале сварки, и вы получаете вулканическую реакцию, когда первоначальный взрыв порошка распыляется на фаску, работа слишком горячая. Отключите горелку, дайте области остыть до тусклого вишнево-красного цвета, затем поднесите кончик синего конуса к пламени на расстоянии примерно 1/8–1/2 дюйма от отложений и добавляйте свежий порошок короткими порциями. Это должно добавить достаточно нового флюса, чтобы должным образом смочить порошок. Если это не сработает, остановитесь, очистите фаску и начните сначала.

• Если при первом распылении нанести слишком много порошка, он не просочится. Когда нерасплавленный порошок нарастает до 0,020 дюйма или более, он действует как изолятор между пламенем и основным металлом. Остановитесь, соскребите не расплавившийся порошок и начните сначала.

• Неправильный угол пламени также может привести к тому, что порох слипнется и не смочит. Если угол пламени меньше 75 градусов, порох может вылететь вперед лужи и прилипнуть к фаскам. Когда нерасплавленный порошок укладывается толщиной примерно до 0,020 дюйма или более, он не будет должным образом смачиваться. Попытка выдавить его с помощью горелки создаст проблемы с пористостью и твердостью. Остановитесь, соскоблите или смахните нерасплавленный порошок, держите горелку под правильным углом и снова начните сварку.

• Проблемы с пористостью и твердостью сварного шва могут быть вызваны загрязнением поверхности, прилегающей к V-образной фаске. На некоторых отливках, в частности на коллекторах, поверхность может содержать много «сгоревшего» железа. Это должно быть сошлифовано, оставив прочный, чистый металл, по крайней мере, от 3,8 до 1/2 дюйма по обе стороны от фаски «V». Ржавый, грязный или обожженный металл обычно лопается и трескается при воздействии на него пламени.

ТРЕЩИНЫ ПРИ СВАРКЕ В ЧУГУННЫХ ГОЛОВКАХ

Сварка припоем – еще один вариант ремонта чугуна. Он отлично подходит для таких применений, как поврежденные отверстия под болты и даже трещины в портах головки, потому что это более простой процесс. Сварка пайкой может выполняться при температуре от 800 до 900 градусов, что означает, что отливка нагревается только примерно до 400-500 градусов и не деформируется и не плавится. Он хорошо подходит для ремонта трещин на верхней части тонкостенных головок цилиндров, таких как головки Ford 2,9 л, и может даже использоваться для ремонта небольших трещин в выпускных отверстиях.

Статьи по теме:

Ссылки по теме:

Click Here to See More Carley Automotive Technical Articles

Carley Automotive Software

OBD2HELP

Random-Misfire

ScanToolCompanion

ScanToolHelp

КОДЫ НЕИСПРАВНОСТЕЙ

Как отремонтировать треснутую чугунную головку блока цилиндров

Автор:

Чугун Головки цилиндров можно отремонтировать со средними навыками сварки, следуя нескольким основным принципам сварки чугуна.

Шаг 1 можно отливать железо, следуя стандартным процедурам. Как инженеру, мне приходилось ремонтировать таким образом много машин на протяжении многих лет.

Этап 2

Первым этапом является очистка металла. Чугун известен тем, что впитывает масло. Хорошей идеей будет очистка паром, а затем обезжиривание. Обезжириватель грязи и растворители для очистки тормозов и карбюраторов также хорошо работают. Если возможно, лучше всего «приготовить» голову в чане для обезжиривания. В большинстве мастерских по ремонту двигателей есть такая возможность. Как только головка будет чистой, убедитесь, что она сухая, так как ржавчина быстро появится. На самом деле, из-за ржавчины и влаги ремонт сварного шва должен начинаться в течение часа для достижения наилучших результатов.

Шаг 3

Если трещина является трещиной от напряжения или термической трещиной, ее необходимо остановить от роста, прежде чем можно будет выполнить ремонт. Если трещина видна, просверлите небольшое отверстие в конце трещины. С помощью небольшой шлифовальной машины или инструмента Dremel зачистите трещину. Это означает вытачивание небольшого канала вдоль трещины. это делает несколько вещей, обнажает свежий металл для сварки, подготавливает «желоб» для металла сварного шва, и удаляет любое скопление углерода вдоль границ трещины (мы воздержимся от использования причудливого термина для этого).

Этап 4

Многие трещины ГБЦ возникают из-за перегрева и локализуются в области водяной рубашки или возникают на седлах клапанов. Трещины водяной рубашки иногда трудно увидеть. Если в месте шлифовки трещину трудно увидеть, рекомендуется использовать тест на проникающую способность красителя. Баллон с пенетрантом можно купить в любой сварочной мастерской. Распылите краску вдоль трещины, а затем протрите распыленный участок. Остается только краситель, впитавшийся в трещину. Следующим шагом является нанесение проявителя, снова аэрозольного баллончика, который можно купить, но аэрозольный порошок для ног хорошо подойдет. Распылите ровный тонкий слой на область. Белый порошок высыхает, обнажая красно-розовую линию, показывающую, где находится трещина. Когда закончите осмотр, хорошо очистите участок обезжиривателем. Снова сварочный цех продает чистящее средство. Если вам предстоит много ремонтировать сварные швы, рекомендуется иметь набор баллончиков с проникающей краской. Это сэкономит время.

Шаг 5

Если известно, что трещина чистая, отшлифована и просверлена, можно начинать подготовку к сварке. Во-первых, чугун, используемый в головках цилиндров, серый или ковкий любит быть горячим. Это отводит влагу и снимает стресс. Лучше всего нагревать металл до 170-200F. Убедитесь, что нагреваете достаточно долго, чтобы тепло действительно впиталось.

Шаг 6

Ключевым моментом является выбор правильного сварочного электрода. Лучше всего использовать стержень небольшого диаметра. Моим фаворитом в течение 25 лет была Eutectrode Xuper 2240 от Eutectic. Эта удочка предназначена для пропитанного маслом чугуна. Он имеет хорошие сильные стороны и прощает. точные инструкции, которые могут различаться в зависимости от используемого сварочного аппарата, можно получить в магазине сварочных материалов или на сайте Castolin. com. В основном электрод будет холодным. Большинство трещин можно заполнить за один проход. После корневого прохода стружите шлак, а затем с помощью отбойного молотка проковайте сварной шов. Обработайте поверхность, чтобы снять напряжение. При сварке блока цилиндров этот шаг необходимо выполнять после каждого прохода. ЭТО СЕКРЕТ СВАРКИ ЧУГУНА..ПРОКОЛИТЬ!. Дайте детали медленно остыть, накрыв ее сварочным покрывалом или чем-нибудь еще, что замедлит нагрев. Этот шаг важен, чтобы снова позволить снять стресс. Это фактически влияет на рост зерна металла. Еще одна причина, по которой отливка была предварительно нагрета. Со стержнем Euctectic-Castolin готовый сварной шов будет прочным, а после зачистной шлифовки цвет, вероятно, будет хорошо сочетаться с головкой. Если это ваша первая попытка, сначала потренируйтесь на головке блока цилиндров. Убедитесь, что ваши стержни сухие, нагрейте их в духовке до 150 в течение часа, если сомневаетесь. Используйте в горячем виде. Один фунт электродов — это много. Имейте в виду, что электроды могут стоить до 30 долларов за фунт. Вы платите за профессионально спроектированный продукт. Есть и другие марки чугунных стержней. С некоторыми у меня были хорошие результаты, с некоторыми нет. Придерживайтесь удилищ крупных брендов, не переупакованных. 1/4 фунта стержней заделает много трещин. Если вы считаете, что использование электрода 7018 будет работать, что ж, в готовом виде это может выглядеть нормально, но вы только что сделали якорь для лодки. Сварной шов растрескается при первом напряжении из-за небольшого эффекта, известного как миграция углерода.

Наконечники

• Помните, что сварка — это микроскопический процесс, в котором задействованы молекулы. Плохо выглядящий сварной шов, вероятно, таков, но красивый сварной шов тоже может быть плохим. Так что следуйте процедурам.

Вещи, которые вам понадобятся

• DeGrease
• Чугунные сварки
• Slant Hammer
• ТЕМПЕРАТЫ защитные очки

Writer Bio

Эта статья была написана профессиональным писателем, отредактирована и проверена с помощью многоточечной системы аудита, чтобы наши читатели получали только лучшую информацию. Чтобы отправить свои вопросы или идеи или просто узнать больше, посетите нашу страницу о нас: ссылка ниже.

Другие статьи

Ремонт трещин Головка блока цилиндров и блок сваркой плавлением Ремонт трещин: MA, CT, RI, VT, NH, ME, NY, NJ

Ларри Карли

Спросите любого моторостроителя, который снимал головку блока цилиндров с двигателя последней модели, и он или она согласится: сегодня трещины являются серьезной проблемой.

Кажется, что многие головки блока цилиндров обречены на растрескивание с самого начала из-за их легкой конструкции и конструкции. В частности, алюминиевые головки верхних распредвалов (OHC) часто деформируются, а также трескаются. Но то же самое можно сказать и о многих чугунных головках с толкателями.

Одной из причин растрескивания чугунных головок является напряжение, возникающее при индукционной закалке седел клапанов. Концентрированный процесс нагрева, который упрочняет седла клапанов, также создает остаточные напряжения в головке, которые могут привести к ее растрескиванию позже, даже если двигатель никогда не перегревался. Трещины обычно образуются там, где напряжения самые высокие, часто между седлами клапанов.

Некоторые головки, такие как головки Ford 2,9 л V6 и Escort 1,6 л, печально известны трещинами. Другие известные проблемы с растрескиванием включают чугунные головки Ford 2,3 л и 2,5 л «HSC» (с высоким вихревым сгоранием), головки General Motor 2,5 л «Iron Duke», шестицилиндровую головку GM 250 со встроенным выпускным коллектором и 1987 и более поздние модели Chevy с малым блоком V8 «Vortex» с головками.

У Dodge также были проблемы с растрескиванием чугунных головок на двигателях последней модели 318 Magnum. Почти у всех этих головок обнаруживаются трещины между седлами клапанов при переборке двигателей.

Независимо от двигателя трещины часто встречаются между седлами клапанов, в выпускных каналах, между отверстием свечи зажигания и седлами клапанов, вокруг направляющих клапанов, между камерами сгорания и даже на верхней части головки.

Их часто называют причиной поломки головки. Но во многих случаях трещины не являются причиной отказа, а являются признаком другой основной проблемы, такой как перегрев, детонация или неправильная установка (неправильный момент затяжки болтов головки блока цилиндров, грязная резьба болтов и т. д.).

Почему головки цилиндров трескаются

Трещины обычно образуются, когда головка блока цилиндров подвергается слишком большой тепловой нагрузке. Потеря охлаждающей жидкости, сильный перегрев, а также внезапные перепады рабочей температуры с горячей на холодную могут создать условия, которые могут привести к образованию трещин.

Проще говоря, при нагревании металл расширяется. Алюминий расширяется почти в два раза быстрее, чем чугун, что создает несоответствие скорости расширения биметаллических двигателей с алюминиевыми головками и чугунными блоками. Хотя головки рассчитаны на определенное нормальное расширение, повышенные рабочие температуры могут привести к тому, что головка выйдет за эти проектные пределы, что приведет к деформации металла. Это, в свою очередь, может привести к образованию трещин при охлаждении и сжатии металла.

Когда головки верхних кулачков нагреваются, они часто набухают и изгибаются посередине. Это может привести к заклиниванию или поломке распределительного вала OHC, а также к образованию трещин на нижней стороне головки. Головки толкателей не такие толстые, как головки OHC, поэтому они менее уязвимы для такого рода нагрузок и деформации. Но даже головки толкателей имеют свой предел, и при слишком сильном нажатии они также деформируются и трескаются.

Поиск трещин

Если между рубашкой охлаждения и камерой сгорания, портом или любой другой внешней поверхностью головки образуется трещина, это может привести к утечке охлаждающей жидкости. Если утечка находится в камере сгорания, она может оставаться незамеченной до тех пор, пока двигатель не перегреется из-за потери охлаждающей жидкости. Охлаждающая жидкость в камере сгорания может ускорить износ колец и цилиндров и нанести вред подшипникам. Если утечка достаточно велика, это может даже привести к гидроблокировке цилиндра.

Выхлопные газы, попадающие в систему охлаждения через трещину, также могут ускорить разрушение охлаждающей жидкости и коррозию. Испытание блока и головок под давлением, чтобы увидеть, держат ли они давление, является хорошим методом для обнаружения таких «скрытых» трещин, а также утечек пористости в алюминиевых отливках.

Утечка охлаждающей жидкости в выхлопную систему через трещину в выпускном канале может привести к загрязнению силиконом каталитического нейтрализатора и кислородного датчика. Силикон оказывает такое же обволакивающее действие на эти компоненты, как и свинец, и в конечном итоге испортит датчик и преобразователь кислорода.

Внешние утечки охлаждающей жидкости из-за трещин встречаются не так часто, потому что внешняя часть головки значительно холоднее, чем поверхность камеры сгорания и выпускного отверстия. Тем не менее, в этих местах иногда образуются трещины, через которые протекает охлаждающая жидкость.

«Сухие» трещины, через которые не протекает охлаждающая жидкость, могут вызывать или не вызывать проблемы в зависимости от места их образования. Трещины между седлами клапанов или вокруг них в алюминиевой головке могут привести к ослаблению седла и их выпадению. Трещины вокруг направляющих клапанов могут привести к ослаблению направляющих клапанов и повреждению клапанов.

Даже если трещина не вызывает явных проблем, ее не следует игнорировать, поскольку большинство трещин имеет тенденцию распространяться и расширяться со временем. Другими словами, маленькие безобидные трещины могут превратиться в большие неприятные трещины, и невозможно предсказать, когда это может произойти или как далеко зарастет трещина.

Многие трещины видны невооруженным глазом, но другие приходится выискивать различными способами. Магнитопорошковая дефектоскопия уже давно является популярным методом выявления трещин в чугунных головках. Но этот метод не работает с алюминием, потому что алюминий немагнитен. Алюминиевые головки должны быть испытаны под давлением и/или покрыты проникающей краской для обнаружения трещин и утечек пористости. Чугунные головки также должны быть испытаны под давлением, чтобы проверить наличие скрытых трещин в охлаждающих рубашках и портах, которые не видны снаружи.

Важным моментом здесь является то, что все головки должны быть тщательно проверены на наличие трещин перед выполнением любых машинных работ. Лучше узнать, что головка треснула, прежде чем переделывать направляющие и седла клапанов, чем потом. Думайте об обнаружении трещин как о своей первой линии защиты от камбэков.

Прогноз

Наличие трещин не обязательно означает необходимость замены головки блока цилиндров. На самом деле, многие треснувшие головки, которые когда-то считались «неремонтопригодными», сейчас чинят. Ремонт треснутой головки блока цилиндров всегда сопряжен с определенным риском, но при правильном выполнении обычно намного дешевле, чем замена треснутой головки на новую или бывшую в употреблении отливку. Большинство мелких трещин в чугунных, а также алюминиевых головках можно устранить с помощью штифтов. Более крупные трещины в алюминиевых головках обычно требуют сварки TIG (вольфрам в среде инертного газа). Более крупные трещины в чугунных головках часто можно устранить с помощью сварки в печи или сварки пламенем.

Сварка в печи большой чугунной головки дизельного двигателя часто стоит затраченных усилий из-за высокой стоимости отливки, но она также имеет экономический смысл для многих чугунных головок легковых автомобилей последних моделей, если головку можно отремонтировать менее чем за стоимость нового или б/у литья. Многие головки последних моделей довольно дороги и их трудно найти, поэтому некоторые головки, которые были бы утилизированы из-за трещин, теперь ремонтируются и возвращаются в эксплуатацию. Все зависит от рыночной стоимости головки и стоимости ее замены на новую или бывшую в употреблении отливку. Чем выше стоимость головки и чем выше стоимость ее замены, тем больше смысла ремонтировать головку, а не заменять ее.

Печная сварка трещин в чугуне

Печную сварку чугуна часто называют «черным искусством» ремонта трещин, потому что она требует большого количества тепла и навыков оператора. Научиться сваривать чугун в печи — это не то, что неопытный сварщик может быстро освоить. Те, кто освоил этот процесс, говорят, что для его освоения требуется от шести месяцев до года постоянной практики. Если бы это было так просто, все бы этим занимались. Это не так, и поэтому некоторые мастерские создали для себя успешную нишу, специализируясь на печной сварке чугунных головок.

Чтобы сварить в печи чугунную головку, ее сначала предварительно нагревают до 1300° F (вишнево-красный) в печи. Этот шаг абсолютно необходим, чтобы свести к минимуму тепловой удар и расслабить металл, чтобы он не деформировался при воздействии горелки на отливку.

Когда температура предварительного нагрева головки стабилизируется (это занимает около часа), кислородно-ацетиленовая горелка с нейтральным пламенем, в которой ацетилена немного больше, чем кислорода, используется для плавления чугуна (который плавится при температуре от 2400° до 2600°F). Затем трещину можно заполнить с помощью чугунного присадочного стержня диаметром 1/4 дюйма и флюса из буры. Хитрость здесь заключается в том, чтобы поддерживать чистоту сварного шва, добавляя немного флюса, чтобы примеси поднимались наверх. Затем примеси можно выплавить. ремонтной зоны с факелом.

При наращивании изношенного или поврежденного седла клапана в чугунной головке можно использовать угольно-графитовую пробку для заполнения отверстия. Затем вокруг пробки создается сварной шов. Лужа будет примерно полдюйма в глубину и, возможно, два дюйма в диаметре. Для этого требуется много тепла, около 5000°F. Этот шаг также важен для предотвращения повторного растрескивания головки. Если чугун остывает слишком быстро, окружающий металл может сжиматься от сварного шва, вызывая появление новых трещин. Углерод в железе также может превращаться в карбид, что делает металл слишком твердым и хрупким для обработки. Поэтому отливку необходимо охлаждать очень медленно, чтобы предотвратить эти нежелательные металлургические изменения. Медленное охлаждение можно обеспечить, завернув голову в изолирующее одеяло и поместив ее в термобокс, чтобы она охлаждалась со скоростью не более 200°F в час. При такой скорости медленное охлаждение до комнатной температуры может занять от 8 до 12 часов. После того, как головка остынет, ее можно очистить от накипи, подвергнуть механической обработке и повторно испытать под давлением для повторной проверки на наличие утечек. Если утечек не обнаружено, можно приступить к окончательной обработке и сборке машины. Некоторые мастерские даже испытывают давление в головке в третий раз, если в ней запрессованы седла клапанов, чтобы убедиться, что после установки седел не образовались трещины.

Из-за высоких температур при сварке в печи индукционная закалка цельных седел клапанов обычно разрушается. Это может потребовать замены седла выхлопной трубы, чтобы седла не вылетали, когда головка возвращается в работу. По этой причине некоторые мастерские предпочитают пропаивать трещины в сварных швах, а не печной шов. При сварке пайкой работа может выполняться при температуре от 800° до 900°F, поэтому головка не нагревается так сильно.

Пламенная сварка трещин

Другим методом ремонта трещин в чугунных головках и блоках является газопламенная (порошковая) сварка. Этот процесс похож на пайку, но для высокопрочного ремонта используется никелевый порошок и специальная горелка.

Основной метод газопламенной сварки чугуна существует уже 40 лет, но только недавно он был адаптирован для применения в автомобилях. Основными преимуществами этого метода является то, что он проще и быстрее, чем печная сварка.

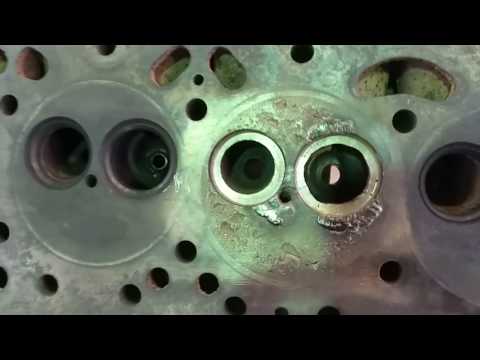

Сварка пламенем может обеспечить прочный и долговечный ремонт, такой же, как сварка в печи, но без такого большого количества тепла. Голову все еще нужно предварительно и догревать, но не так сильно и не так долго. Для сварки распылением требуется предварительный нагрев от 1000° до 1400°F. Только область сварки нагревается, поэтому риск деформации минимален.

Для сварки газопламенным распылением используются порошки на основе никеля и требуется специальная горелка. Сварочная горелка с кислородно-ацетиленовым распылением оснащена бункером с триггерным управлением, который подает никелевый порошок в пламя. Когда порошок подвергается воздействию пламени, он плавится и прилипает к краям трещины, заполняя область ремонта. Этот процесс похож на пайку, но приводит к гораздо более прочному ремонту. Порошок можно использовать для заполнения отверстий и трещин, а также для восстановления изношенных или поврежденных седел клапанов.

Процесс идет очень быстро и может заполнить трехдюймовую дыру менее чем за минуту. При печной сварке может потребоваться в три раза больше времени, чтобы заполнить отверстие того же размера, а затем деталь должна медленно охлаждаться в течение нескольких часов, чтобы она не растрескалась.

Сварке пламенем легче научиться, чем сварке в печи, но все же требуется обучение и время для обучения. Трещины должны быть надлежащим образом подготовлены путем стачивания поврежденных участков V-образной фаской. Обе стороны зоны ремонта должны быть чистыми. Ключом к успеху является правильное нагревание области ремонта. Нужна тусклая вишнево-красная температура от 1300° до 1400°F; в противном случае никелевый порошок может не прилипнуть должным образом.

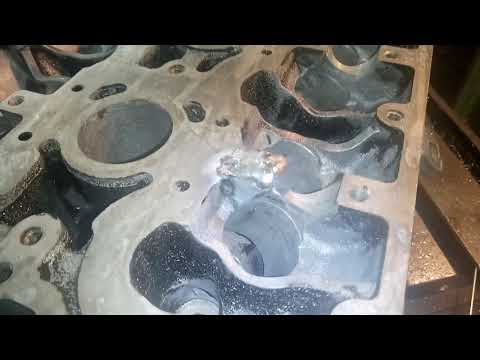

ВИГ-сварка Трещины в алюминии

Трещины в алюминиевых головках чаще всего ремонтируются с помощью ВИГ-сварки (хотя шпилька также работает с небольшими доступными трещинами). Первым этапом сварки алюминия является подготовка трещины. Головка должна быть чистой, обезжиренной и сухой перед тем, как зашлифовать трещину. Трещина должна быть зашлифована до конца. Простая шлифовка поверхности и сварка трещины, скорее всего, будут временным решением проблемы, потому что основная трещина все еще существует и будет продолжать расти. После шлифовки поверхность металла следует очистить проволочной щеткой из нержавеющей стали.

При контакте с воздухом алюминий образует оксидное покрытие, которое загрязняет сварной шов и препятствует плавлению. Сварщик TIG предотвращает образование оксидного слоя, промывая сварной шов постоянной подачей инертного газа (обычно аргона). Переменный ток используется для поочередного нагревания металла и выжигания образующегося оксида.

Поскольку алюминий может треснуть при воздействии слишком сильного тепла в концентрированной области, головку необходимо предварительно нагреть в печи до 450–550°F, чтобы устранить тепловое напряжение. Дополнительное тепло также облегчает сварку головки, поскольку алюминий быстро отводит тепло от зоны сварки. Поддержание головки в горячем состоянии — один из способов успешной сварки алюминия, который требует работы в месте, защищенном от сквозняков, и периодического повторного нагрева головки.

Методы сварки различаются, но основная идея заключается в расплавлении окружающего металла и заполнении трещины расплавленным металлом и присадочной проволокой. Опытный сварщик может даже «переделать» сильно поврежденный участок, сохранив головку, которая в противном случае превратилась бы в хлам. Самые прочные сварные швы получаются при использовании присадочной проволоки из того же сплава, что и головка, или очень близкого к нему. Хорошо работают два присадочных стержня: № 4043 и № 5356 с 5-процентным содержанием магния. Тип электрода, который используется в сварочном аппарате, также может иметь значение. Вольфрамовые ториевые электроды хорошо работают с алюминием, но лучшими считаются циркониевые вольфрамовые электроды (которые намного дороже).

После сварки необходимо дать головке медленно остыть. Это делается путем помещения головы обратно в духовку или заворачивания ее в изолирующее одеяло. Длительное медленное охлаждение снимает напряжение в металле, которое, если его не снять, может привести к растрескиванию.

Штифтование трещин

Штифтование является наиболее часто используемым методом ремонта трещин в чугунных головках, потому что это быстро, надежно и дешево. Его также можно использовать для ремонта алюминиевых отливок. Штифтование — это относительно простой метод для изучения и использования, он не требует каких-либо специальных инструментов, кроме сверла, направляющего приспособления и метчика, и не использует тепло.

Этот метод включает просверливание отверстий в обоих концах трещины, чтобы предотвратить ее распространение, затем просверливание отверстий с различными интервалами по длине трещины, установку штифтов внахлест для заполнения трещины, а затем проковку штифтов с помощью пневматического молота. для уплотнения и выравнивания поверхности. Можно использовать конические штифты или прямые штифты.

Конические штифты втягиваются в щель при затягивании для обеспечения герметичности по всей длине штифта. Это происходит из-за того, что резьба как на коническом штифте, так и на отверстии имеет посадку с натягом. Герметик действительно не обязателен, но может быть использован для дополнительной страховки. Отверстия для конических штифтов должны быть тщательно нарезаны вручную коническим метчиком, а штифты затянуты вручную.

Прямые штифты, для сравнения, могут быть установлены с помощью обычного прямого метчика и электродрели. Прямые штифты, однако, должны быть герметизированы коническим выступом на одном конце штифта и/или герметиком.

Если трещина проходит по внешнему краю или углу, которые требуют поддержки, чтобы скрепить стороны трещины, или если трещина находится в области, которая может раскрыться или разорваться, когда отливка находится под нагрузкой или нагревается, обычные булавки не подойдут. Одним из решений является использование «замков» для скрепления двух сторон трещины и / или использование специальных штифтов с рисунком резьбы «спиральный крючок» или «обратный шаг». Эти штифты могут на самом деле скрепить трещину, а не просто заполнить ее.

Трещины в тонких участках отливки (тоньше 1/8 дюйма) трудно ремонтировать, так как толщина металла недостаточна для поддержки резьбы на стандартном штифте. В этих случаях необходимо использовать очень маленькие штифты.
