Какой предохранитель отвечает за прикуриватель ваз 2107 – Блок предохранителей и реле ВАЗ 2107

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104 : В Ладе

Подключение блока предохранителей ВАЗ-2105, ВАЗ-2107 и ВАЗ-2104

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104

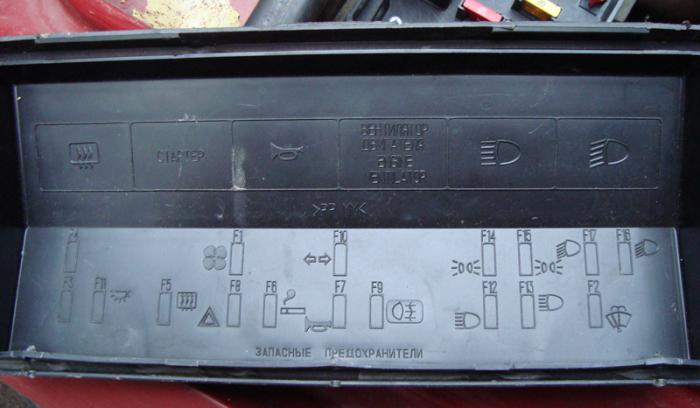

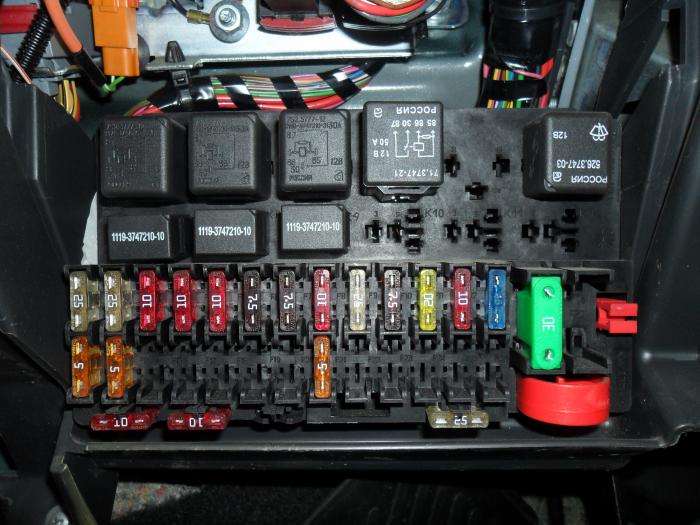

Непосредственно сам блок выглядит следующим образом:

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

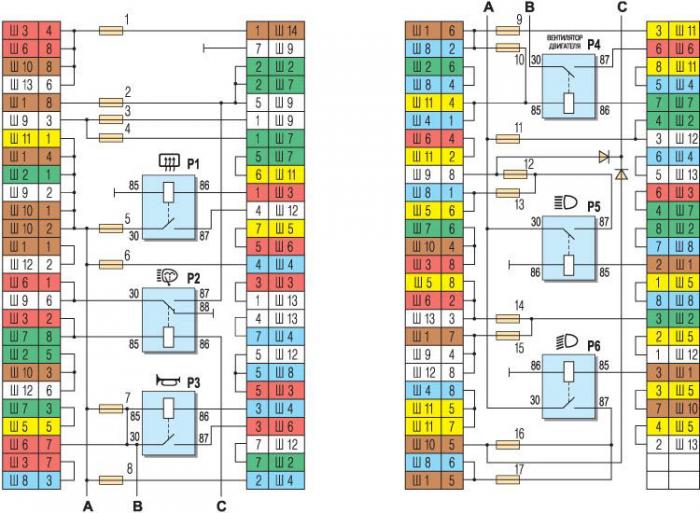

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

схема соединений в блоке предохранителей 2107

Понравилась статья? Поделиться с друзьями:

www.vlade.ru

Расшифровка блоков предохранителей ВАЗ 2104/2105/2107 (v.2)

Номер Номинальный ток, A Назначение предохранителя

Блок предохранителей размещенный в моторном отсеке

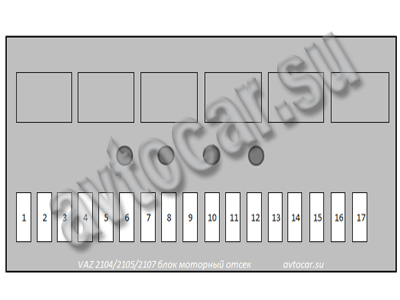

Место нахождения блока предохранителей ВАЗ 2104/2105/2107Блок предохранителей ВАЗ-2104/2105/2107 (вариант 1)
1 10 Электродвигатель отопителя
Задний ход
Сигнализатор и реле включения обогрева заднего стекла
Стеклоочиститель и стеклоомыватель заднего стекла
Реле управления топливного насоса в топливном фильтре - ВАЗ 21045
2 10 Передние стеклоочистители и насос омывателя
Очиститель и омыватель фар
3 10 Резерв
4 10 Резерв
5 20 Обогрев заднего стекла
6 10 Прикуриватель
Часы
7 20 Звуковые сигналы
Вентилятор охлаждения радиатора
8 10 Аварийная сигнализация
Указатели поворотов (в режиме аварийной сигнализации)
9 7,5 Задние противотуманные
10 10
Указатели поворотов
Система управления пневмоклапоном
Тахометр
Указатель топлива
Сигнализатор: резерв топлива, стояночный тормоз (ручник), давление масла, температуры, аварии тормозной системы, заряда АКБ, прикрытия воздушной заслонки карбюратора.
Электровентилятор
Генератор - обмотка возбуждения
11 10 Освещение салона
Стоп-сигнал
Освещение багажного отделения
Сигнализатор использования ремней безопасности водителя
12 10 Правая фара - дальний свет фар
Реле стеклоочистителя и омывателя фар
13 10 Левая фара - дальний свет
Сигнализатор включения дальнего света фар
14 10 Габаритный огонь - передний левый
Задний габаритный огонь
Освещение номерного знака
Освещение под капотом
Сигнализатор включения габаритного огня
15 10 Габаритный огонь - передний правый - задний левый
Освещение прикуривателя
Освещение панели приборов и вещевого ящика
Часы
16 10 Ближний свет фар - правая фара
17 10 Ближний свет фар - левая фара

www.avtocar.su

Не работает прикуриватель на ВАЗ 2107: ремонт своими руками

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет.  Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой  ВАЗ 2107, или, в крайнем случае,  ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

  • Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

  • «масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с  красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

  • Сам прикуриватель;
  • Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

  • Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.
  • Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.
  • Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.
  • Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

Снимаем прикуриватель

  • Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
  • Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
  • После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

7vaz.ru

схема реле зажигания и других

Техническое строение автомобиля имеет огромное значение для водителя. Блок предохранителей ВАЗ-2107 и его структуру важно знать каждому водителю, потому что, перед тем как ехать на СТО, нужно в первую очередь убедиться, стоит ли это делать. Любую малейшую поломку при достаточных знаниях своего автомобиля можно ликвидировать без привлечения механиков.

Блок предохранителей для 2107

Благодаря блоку предохранителей, которые позволяют передавать информацию и команды в автомобиле, всякие жгуты и проводки отсека мотора соединяются друг с другом. Таким образом, через этот монтажный блок ВАЗ-2107, можно сказать, проходит вся информация автомобиля, поэтому к нему подключается любое электрическое оборудование. Важно знать характеристики и строение данного блока и понимать, за что отвечает каждый его элемент, чтобы суметь вовремя выявить поломку и максимально быстро заменить устаревшие его элементы.

Где находится моторный блок

Все электрические провода, которые находятся в блоке, имеют защиту специальными предохранителями, их называют плавкими или попросту ПП. Практически все эти детали располагаются в специальной капсуле или отсеке, что находится под капотом любой ВАЗ-2107, приблизительно под лобовым стеклом, со стороны пассажира.

Учитывая длительную эволюцию ВАЗ-2107 на отечественном рынке, можно заметить то, что таких блоков выделяют 2 вида: старого и нового образца. Блоки, которые считаются старыми образцами, конечно же, установлены на автомобилях более ранних годов выпуска. Со временем модель модернизировалась, и моторный блок ВАЗ-2107 слегка эволюционировал, хоть свои функции и свойства сохранил. Разницы между новым и старым блоком практически нет, но то, что есть, нужно знать. Это очень полезно тем водителям, которые собираются приобретать такую классическую машину, как ВАЗ-2107.

Установка ПТФ на классическую ВАЗ-2107

Двигатели как карбюраторные, так и инжекторные никоим образом не будут влиять на тип моторного блока, потому его версия не зависит от вида подачи бензина. Любой тип двигателей может быть оснащен блоком предохранителей ранней версии автомобиля.

Как сменить плавкие предохранители

Очень важно рассмотреть, как правильно произвести замену плавких предохранителей, пока это не поздно, иначе здесь последствия могут быть абсолютно разными. Также важно знать, как необходимо менять реле зажигания. Нужно помнить то, что в этом случае нет никакой разницы между понятием карбюратор и ВАЗ-2107 инжектор.

Для того чтобы произвести замену плавкого предохранителя, в первую очередь нужно открыть капот и найти, где он находится. Предварительно надо выключить систему зажигания ВАЗ-2107 и отключить сам аккумулятор от питания. Фиксаторы необходимо отжать. Они находятся по бокам крышки, напоминающей пластик, ее нужно демонтировать. На этом куске пластмассы на обратной стороне есть полезная информация для начинающих механиков: схема, которая описывает назначение предохранителей. В блоке более старого выпуска плавкие предохранители расположены в ряд в отличие от современной версии.

Если необходимо заменить какой-то один предохранитель, то при открытии важно определиться, какой именно. Как правило, это можно увидеть сразу.

Плавкие предохранители

Он может быть немного расплавленный, со следом огня или просто по внешнему виду напоминать расплавленный металл. Это признак того, что предохранитель просто сгорел. Если на другом предохранителе была оторвана плавкая нить, значит, его тоже нужно заменить. Для того чтобы предохранитель демонтировать, не нужно использовать собственные пальцы, для этого давно изобрели специальный пинцет или на крайний случай плоскогубцы. После того как нужные водителю плавкие предохранители ВАЗ были заменены, крышку нужно вернуть в исходное положение.


Важно не забыть после этого подключить аккумулятор обратно, двигатель заводить необязательно.

Особенности предохранителей противотуманных фар

Замена предохранителей фар дальнего света тоже потребует некоторых действий, но они отличаются от замены других предохранителей. Замена таких элементов необходима только в том случае, если не работают противотуманные фары. Если они не работают, значит, сразу нужно искать причину в сгоревших предохранителях, которые, как правило, расположены в салоне самого автомобиля.

Для того чтобы произвести замену плавких предохранителей противотуманных фар, необходимо, используя отвертку, демонтировать 2 средних выключателя из самой консоли, где обычно установлена автомобильная магнитола. Затем необходимо отжать фиксаторы и демонтировать вставку. Только после всех этих действий корпус предохранителей станет доступен, и его можно будет вытащить. Защитная крышка легко откручивается, и точно так же ищется и меняется необходимый предохранитель.

Назначение предохранителей

Как заменить блок

Заменить блок предохранителей не составляет никакого труда, если правильно следовать инструкции. Для этого необходимо произвести в первую очередь следующие манипуляции:


  • открыть капот;
  • произвести демонтаж элемента воздушного, фильтрующего.

Затем обзору водителя станет доступен огромный жгут проводов, его необходимо снять. Удобно, что корпус блока предохранителей имеет цветовую раскраску, а это значит, что цвет подключенных разъемов полностью ему соответствует, поэтому провода маркировать абсолютно не нужно.

После таких манипуляций необходимо сесть в салон и поснимать все детали со стороны бардачка, в том числе сам бардачок. Таким образом, когда все уже под носом и ничего не мешает, можно смело отсоединить жгут проводов от всех разъемов блока предохранителей.

Важно помнить, что цветная маркировка не даст водителю ничего перепутать. Все найденные крепления и винты откручиваются с помощью гаечного ключа. На этом демонтаж заканчивается, а сборка производится точно так же, только в обратном порядке.

Нет ничего интересней, нежели изучать свой автомобиль изнутри, особенно когда можно улучшить процесс его езды.


если машина ездит правильно, то комфортнее чувствуют себя пассажиры в салоне. В отечественных автомобилях, таких как ВАЗ-2107, на самом деле комфорт присутствует всегда, но его нужно поддерживать не только в салоне, но и изнутри машины. Ласточка не полетит, если у нее подрезаны крылья. Большинство современных водителей почему-то привыкли ездить на СТО. Они и вовсе не догадываются, что ремонтировать свою машину самому гораздо приятней.

Также большие особенности имеют печки ВАЗ-2107. Они предназначены для разных целей. В основном они используются для повышения температуры в машине и обогрева заднего сидения. Зная особенности других деталей машины, в том числе и генератора ВАЗ, можно быстро устранить поломку.

Так же водителю не помешало бы узнать, в чем особенность прикуривателя, в каких ситуациях в плане ремонта может мешать панель в машине или от чего зависит питание автомобильных часов. Все эти элементы автомобиля хоть и несут крошечную часть информации, тем не менее они имеют огромное значение для водителя.

Замена блока предохранителей считается начальным уровнем его знаний, как и замена вентилятора.
