Камера заднего вида подключение своими руками: Инструкция по подключению камеры заднего вида к автомобильной магнитоле, схема

подключение, как подключить на автомобиль своими руками, схема, где поставить в авто, хода, подсоединить к монитору, настройка, крепление, беспроводной, китайской, закрепить, отрегулировать

Содержание

1. Необходимые инструменты и материалы
2. Где и как установить
3. Подготовка места для установки
4. Монтаж
5. Как подключить
6. Схема
7. Подключение питания
8. Проводка кабелей в салоне автомобиля
9. Подключение монитора
10. Как отрегулировать

При парковке в стесненных условиях для контроля пространства позади машины используются ультразвуковые датчики или видеокамера, передающая картинку на монитор в салоне автомобиля. Установка камеры заднего вида осуществляется в заводских условиях или в дилерских центрах, но владелец может смонтировать оборудование самостоятельно.

Необходимые инструменты и материалы

В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).

Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:

• аккумуляторная дрель с набором сверл;
• чертежный набор для разметки;
• коммутационные кабели и штекеры;
• метизные изделия для крепления компонентов;
• приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
• изоляционная лента или термоусадочная трубка.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

Если изделие планируется поместить вместо плафона подсветки номера, то требуется вынуть штатный светильник и доработать полученное отверстие в соответствии с габаритами корпуса видеокамеры.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

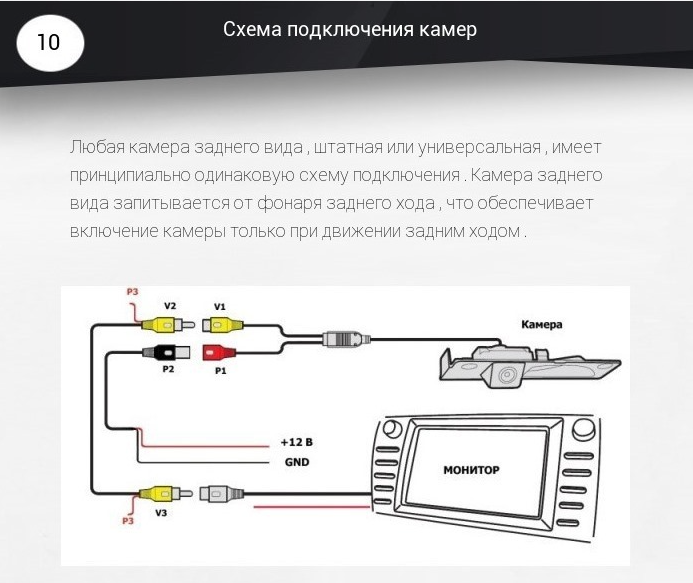

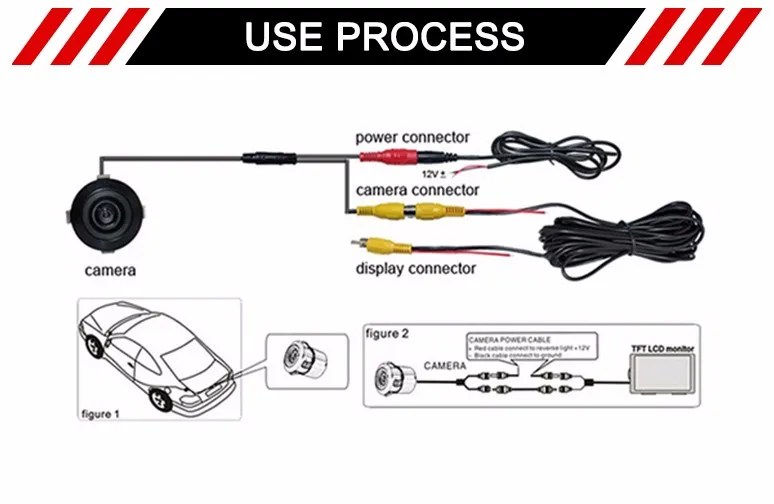

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

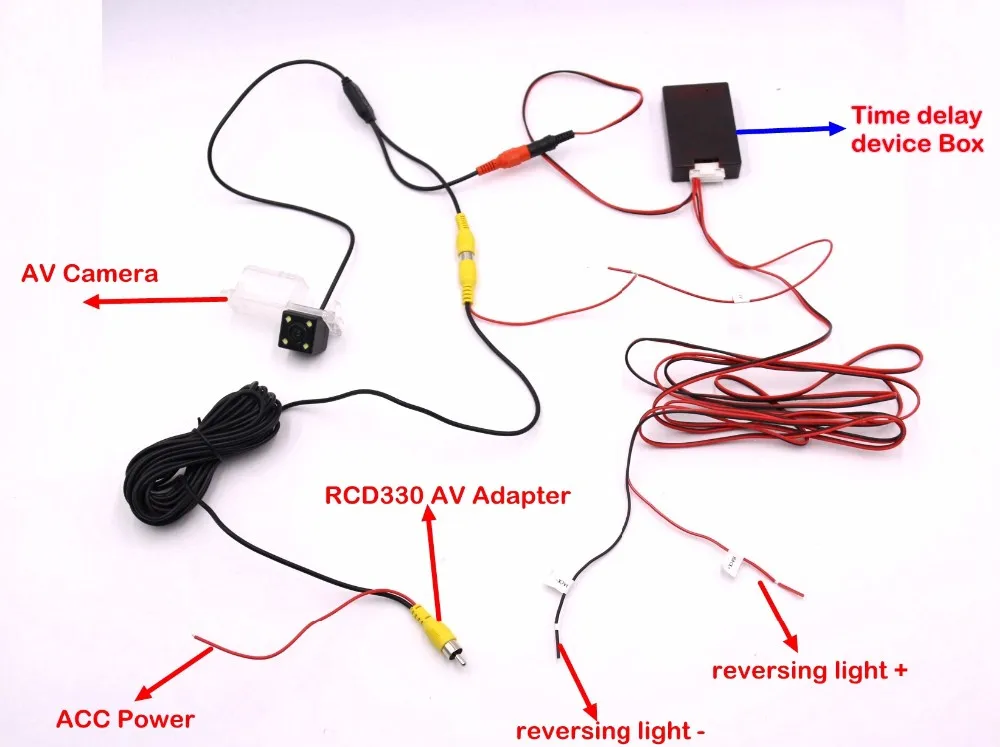

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

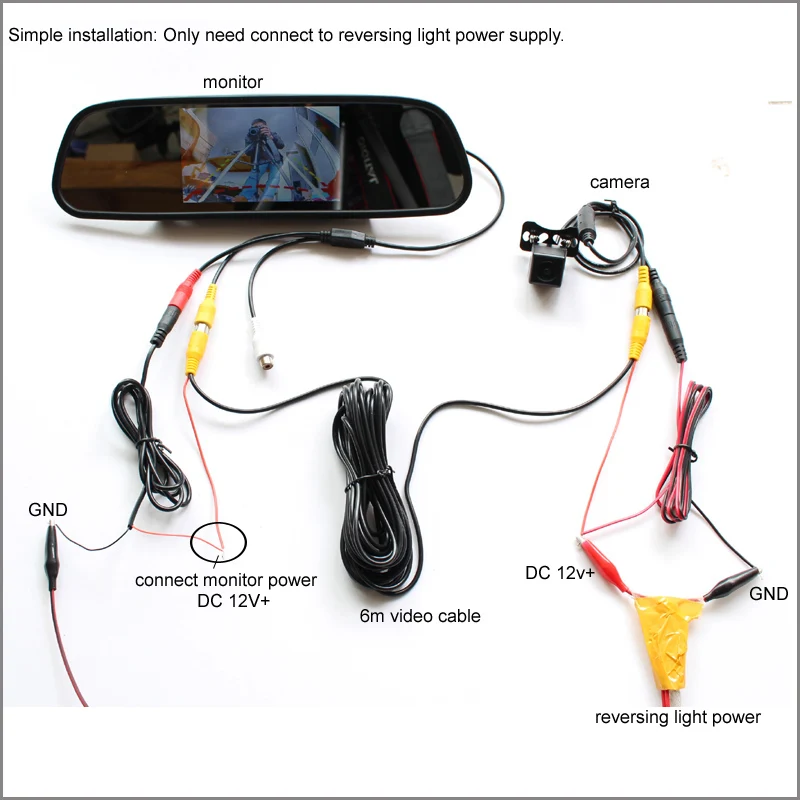

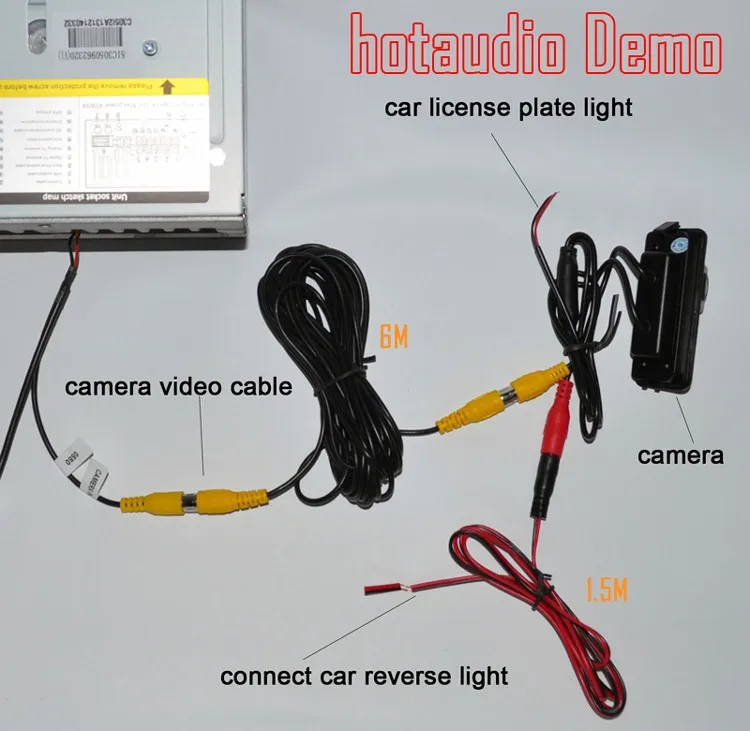

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

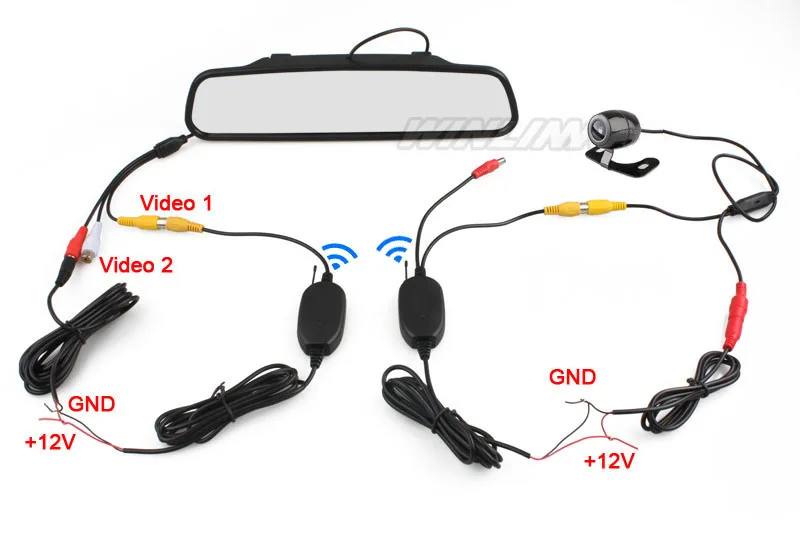

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Как отрегулировать

После того как установлена видеокамера и смонтирована проводка, проверьте работоспособность устройства и отрегулируйте положение объектива. Для регулировки может использоваться гибкая металлическая пластина, на которой крепится оборудование. На части видеокамер применяется объектив, который поворачивается относительно корпуса изделия. Дополнительно необходимо настроить головное мультимедийное устройство, которое используется для отображения картинки.

Дальнейшая настройка в автомобиле позволяет изменить разрешение изображения, а также скорректировать яркость и контрастность. На основе полученного изображения владелец автомашины может отрегулировать положение объектива, обеспечивая максимальный захват пространства позади кузова. На магнитолах марки Pioneer возможно зеркальное отображение картинки; для устранения дефекта необходимо изменить полярность сигнала, предупреждающего о включении передачи заднего хода.

• Камера заднего вида на Рено Логан
• Установка камеры заднего вида на Тигуан
• Камера заднего вида на Ниву Шевроле
• Установка камеры заднего вида на Шевроле Круз
• Какая камера заднего вида лучше для авто

Кабель для камеры заднего вида

Главная » Статьи » Кабель для камеры заднего вида

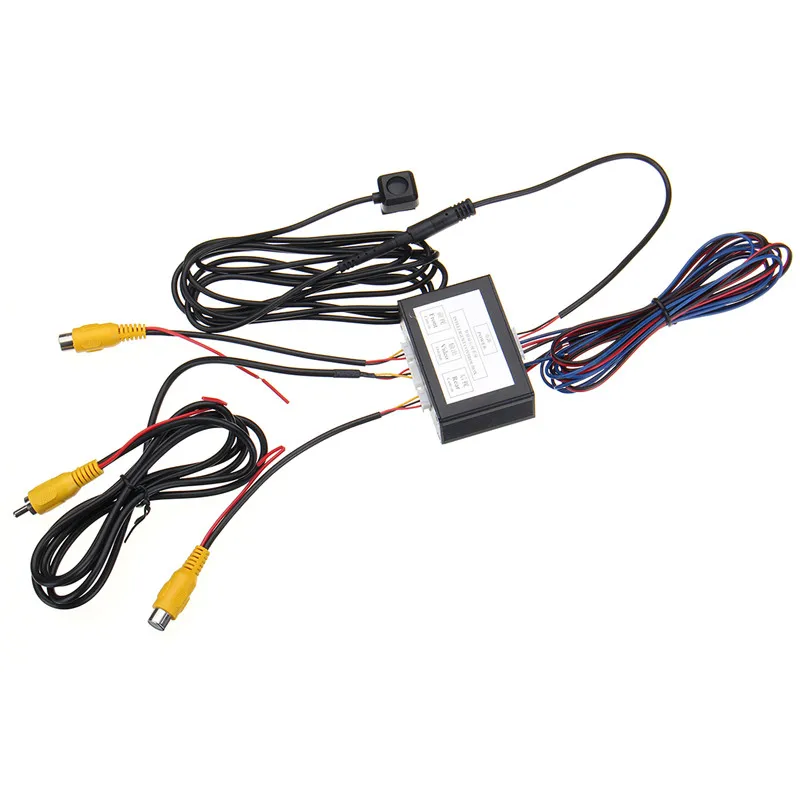

Кабели для подключения камер заднего вида / Переходники / Беспроводные видео-передатчики

Так как камера располагается на задней части автомобиля, а монитор — перед глазами водителя, то как то должна осуществляться передача данных между ними. Самым простым решением, конечно же, будет провод, который подсоединяется к камере с одной стороны, и монитору с другой.

Иногда, требуются переходники, чтобы вывести изображение на монитор другого типа. Также, более дорогим, но, и несомненно, более удобным решением будет установка беспроводной связи между различными частями устройства. Все эти и некоторые другие устройства для обслуживания камер заднего вида мы предлагаем выбрать и приобрести на нашем сайте. Судя по тому, что вы посетили данный раздел, вы уже являетесь владельцем камеры заднего вида, и успели сами оценить ее достоинства.

Если же это не так, то наш интернет-магазин предоставляет вам возможность выбора штатных камер заднего вида именно для вашего авто.

Ассортимент продукции достаточно широк, потому вы сможете выбрать именно те товары, которые подойдут вашему автомобилю. Вся продукция проверена и качественна, потому прослужит долго и надежно. Если у вас возникают вопросы по поводу того или иного товара, то можете смело задать их консультанту-специалисту. Надеемся, что вы получите удовольствие от покупки, совершенной у нас.

Сортировать по:

Показывать:

Камеры заднего вида совсем недавно были в диковинку — буквально несколько лет назад о них и не слышал никто, а сегодня уже нередко новые автомобили комплектуются такими устройствами еще с завода. В таком положении дел нет ничего удивительного, так как польза от таких камер очевидна, и становится ясна уже вскоре после начала использования.

Город, в котором каждый второй имеет автомобиль, не может похвастаться большим пространством как для передвижения, так и для простоя автомобилей. Конечно, данная проблема постоянно находится в решении — строятся и расширяются дороги, возводятся большие парковки, как подземные, так и наземные, однако такие решения не будут удобными для всех, да и количество машин по прежнему продолжает расти.

Таким образом, парковка в ограниченном пространстве — привычное дело для современного автовладельца, и лучшего помощника, чем камера заднего вида, здесь не придумаешь — ведь она показывает пространство как оно есть, без искажений, а в случае низкой освещенности и вовсе незаменима. Так как Разумеется, что такое устройство также имеет свои детали.

discout.ru

Как подключить камеру заднего вида

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. Данное устройство, в отличие от парктроника, позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Камера заднего вида

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены. Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

• Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.
• Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
• Тип крепления. Существует два вида камер:
  • Штатные. Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
  • Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

Универсальная

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.

Процесс установки

Снимите клеммы с аккумулятора

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи.

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине. При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру. После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

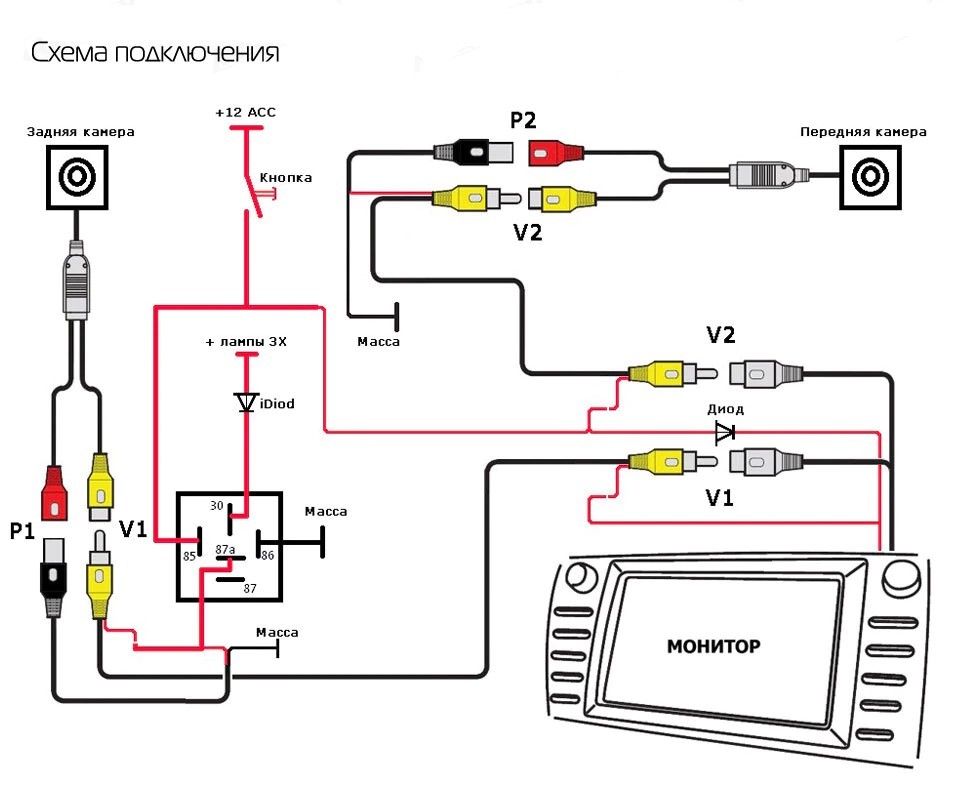

Схема подключения к зеркалу, монитору

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.

Разъем автомагнитолы

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства. В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

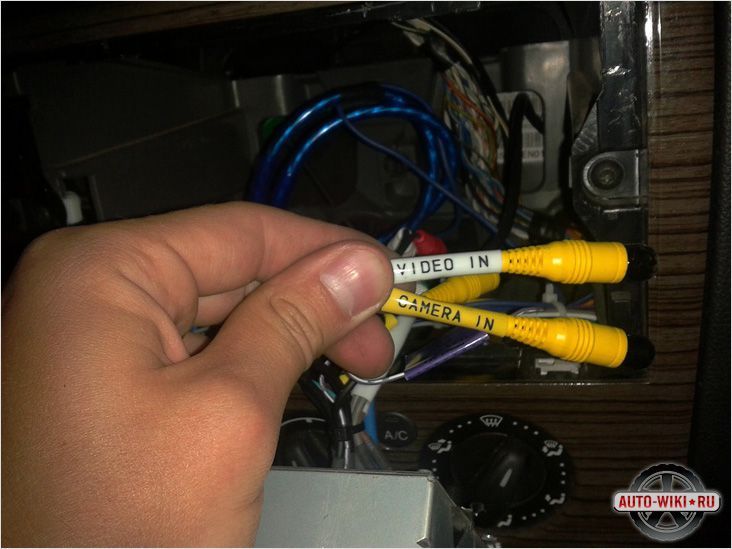

Кабель video in

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.

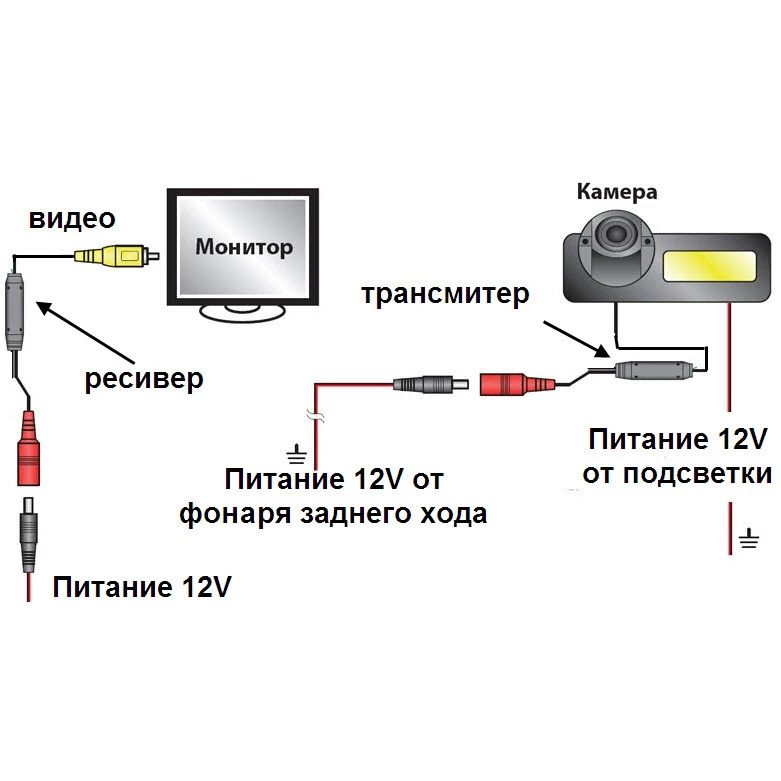

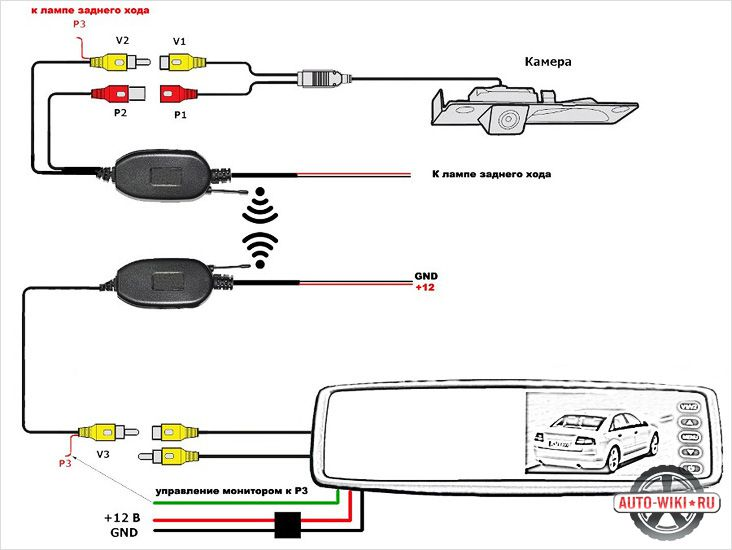

Схема беспроводного подключения

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

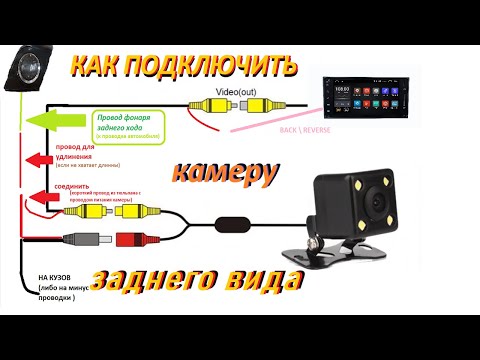

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

auto-wiki. ru

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

• отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
• комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

• в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
• в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
• прикрепить к рамке номерного знака;
• вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

• двухжильный провод для питания камеры;
• двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

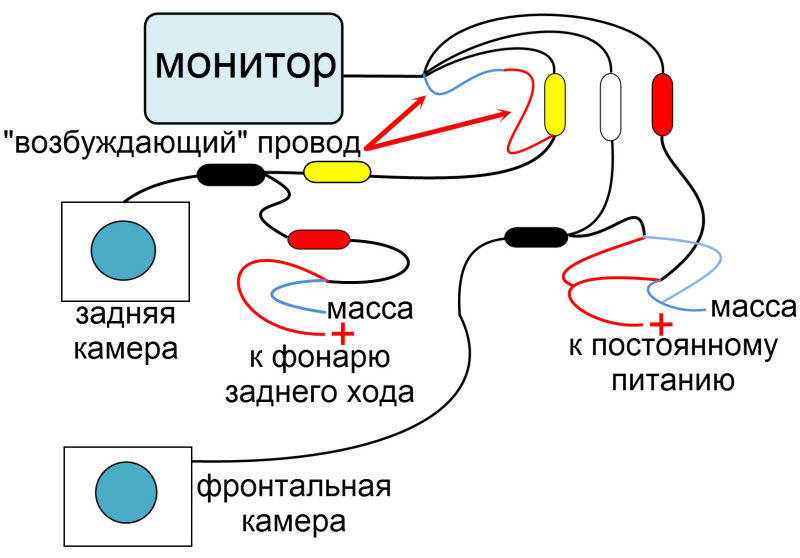

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

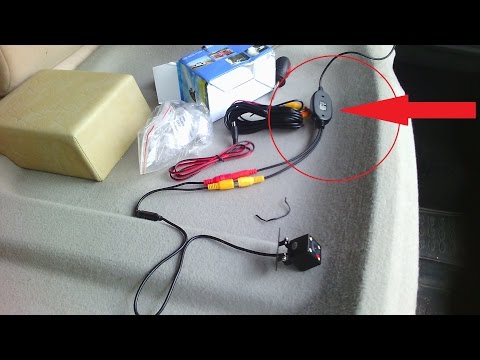

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

autolirika.ru

Вопрос знатокам о коаксиальном кабеле камеры заднего вида — бортжурнал Volkswagen Tiguan «Чёрный» 2012 года на DRIVE2

При покупке Tiguan решил установить камеру заднего вида. На одном из форумов увидел объявление о продаже камеры заднего вида с блоком траекторий. Продавец заверил, что его комплект для VW Tiguan, оригинальный, новый, состоит из самой камеры, проводки и блока траекторий:

Продаваемое

Оплатив покупку, я получил этот комплект:

Приобретенные камера (5N0827566G) и блок (5N0907441A)

Кабель

коаксиальный кабель

Пока шла доставка транспортной компанией (продавец в другом городе) и начитавшись форумов, я решил, что устанавливать надо как положено, в штатные места, для чего приобрёл кронштейн для крепления блока траекторий, закладную гайку (N90327504), болт (N90900401).

кронштейн (5N0909537A)

Получив покупку, я развернул и обследовал её. В результате установил, что проводка имеет маркировку 7N1 971 327 (для Пассата, а не для Тигуана) — не критично, у Пассата она длинней,

7N1 971 327

а вот коаксиальный кабель с разъёмами на концах имеет длину всего 1,5 метра ?После чего меня начали терзать смутные сомнения. Созвонившись с продавцом тот заявил, что телевизионный кабель и вся проводка у Тигуана и Пассата одинаковые. (Возвращать комплект не хочу, т.к. считаю, что проще и легче исправить или докупить и сделать.)

Насчёт кабеля от блока траекторий до головы — его будет с избытком (на Тигуан положено 5,5 метра, у меня получилось около 6, излишки смотаю), а вот коаксиальный кабель … нигде не нашёл цифру или информацию, кроме камера заднего вида в тигу.

Кто делал, устанавливал – подскажите о его длине кабеля и места его прокладки, жду совета, т. к. хочу установить за один раз.

www.drive2.ru

---

Смотрите также

• Для электроплиты кабель какой нужен
• Длительно допустимый ток кабеля ввгнг
• Кабель сип монтаж своими руками
• Как закрепить кабель на столбе
• Проводка в деревянном доме кабель канал
• Изоляция силовых кабелей
• Нормы прокладки кабеля
• Кабель ввг технические характеристики 4х10
• Сип кабель как правильно подключить
• Медный или алюминиевый кабель
• Терморегулятор для греющего кабеля

Как установить камеру заднего вида своими руками. Как самостоятельно установить камеру заднего вида?

В наше время, стремительного развития технологий, камеры заднего вида  встречаются фактически на каждом десятом автомобиле. Наличие такой недешевой опции дает возможность легче парковаться в различных ситуациях и даже в ночное время. Допускается подключение камеры заднего вида как к штатному монитору автомобиля, так и к отдельно вмонтированному.

Содержание

• Камера заднего вида, зачем устанавливают камеру заднего вида, положительные моменты
• Камера заднего вида, какую модель выбрать
• Место установки камеры заднего вида, где лучше установить камеру
• Инструменты, приспособления и расходные материалы
• Камера заднего вида, установка камеры, пошаговый ход работы
• Советы профи, как лучше протянуть и спрятать провода

Камера заднего вида, зачем устанавливают камеру заднего вида, положительные моменты

Водителям автомобилей довольно часто приходится сталкиваться с проблемой парковки. Современные большие города попросту перегружены транспортом, в результате чего важен каждый сантиметр.

Паркуясь на стоянке либо на улицах города можно запросто задеть чужое транспортное средство и, таким образом, попасть в достаточно неприятную ситуацию. Многие автовладельцы оборудуют свои автомобили парковочными радарами, называемыми в народе парктрониками, однако они не дают автомобилистам точной картины позади автомобиля, поэтому парковаться приходится «на слух».

Еще совсем недавно автомобильные камеры заднего вида были лишь в фантастических фильмах, а водителям при парковке приходилось постоянно вертеть головой, основываясь лишь на собственном чувстве габаритов своих автомобилей. Затем появились парктроники, которые немного упростили парковочный процесс. Однако, в наше время, с возникновением видеокамер заднего вида, припарковать автомобиль в требуемое место стало намного проще.

Монтировать камеры заднего вида необходимо тем автовладельцам, которые регулярно паркуются в разных незнакомых местах. Данные видеокамеры дают возможность разглядеть все препятствия на месте парковки, чтобы не повредить свой и чужой автомобили. Также данные устройства являются отличными помощниками тем водителям, которые часто вынуждены оставлять свои машины ночью в неосвещенных местах.

Камера заднего вида, какую модель выбрать

При выборе видеокамеры заднего вида для своего автомобиля, следует помнить, что изделие должно обладать такими свойствами:

1. Передача картинки на монитор в салоне в зеркальном отражении. При отсутствии данной функции, пользоваться камерой будет неудобно.

2. Угол обзора камеры должен составлять более 110 градусов, но лучше 150 либо 170 градусов.
3. Полезное свойство камеры — разметка, которая позволяет парковаться с наибольшей точностью (до 15 сантиметров). Устройства без разметки также имеют место быть, однако их применение требует большей сноровки.
4. Не лишним будет и наличие инфракрасной подсветки, автоматически включающейся в ночное время.

Соблюдение данных правил при выборе даст вам возможность выбрать максимально эффективное устройство.

Камеры заднего вида подразделяют на три категории:

1. Reach-View — наиболее доступные, однако сочетающие в себе герметичность корпуса и хорошее качество цветопередачи.
2. OmniSpecial — видеокамеры из среднего ценового сегмента.
3. Avangard — дорогие камеры, которые обладают прекрасной светочувствительностью и передают четкое изображение.

В наше время камера заднего вида является наиболее надежным устройством, которое обеспечивает эффективность безопасной езды автомобиля задним ходом. Данный компонент дополнительного бортового оснащения гарантирует более уверенную и удобную парковку и дает возможность предотвратить вероятные неприятности, связанные с неблагоприятным движением назад.

Место установки камеры заднего вида, где лучше установить камеру

При выборе места установки автомобильной камеры заднего вида необходимо учитывать следующие факторы:

1. Ракурс видеосъемки.
2. Удобство для протирания, чистки.
3. Эстетичность расположения.

4. Заметна ли там камера (чтобы предотвратить возможность вандализма и кражи).
5. Насколько загрязняется данное место.

Камеру достаточно удобно монтировать на место плафона, который подсвечивает задний номер. Некоторые производители рядом с плафонами предусматривают специальное пространство для камеры. Чтобы увеличить незаметность камер, изготавливаются специальные кронштейны. На грузовых автомобилях можно закрепить камеру на крыше — здесь она будет защищена от грязи, однако протирать ее будет не очень удобно.

Инструменты, приспособления и расходные материалы

1. Отвертки.
2. Паяльник.
3. Дрель.
4. Сама камера заднего вида.
5. Кабеля.

Камера заднего вида, установка камеры, пошаговый ход работы

1. В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок. Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.

2. Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.

3. После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники. Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.

4. Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.

Советы профи, как лучше протянуть и спрятать провода

Наиболее лучший способ спрятать провода — демонтировать накладки порогов и протянуть кабель под ковром автомобильного салона. На этом установку камеры заднего вида можно считать законченной. Как вы уже поняли, это довольно просто сделать самостоятельно. Удачи.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Как установить проводную или беспроводную камеру заднего вида

Хотите верьте, хотите нет, но установить камеру заднего вида не так уж и сложно. Процесс на самом деле довольно прост в большинстве случаев. Если вы любите делать все своими руками, установка системы камеры заднего вида — это 2-4 часа работы на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и требует немного больше времени, но после нашего пошагового руководства вы станете намного увереннее в этом.

Если вы не готовы сделать это самостоятельно после прочтения нашего руководства, мы рекомендуем поручить установку профессионалу, например, ребятам из Best Buy. Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его в другом месте, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они будут просить вас заплатить за любые дополнительные детали, которые могут им понадобиться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть множество отличных пошаговых руководств, которые проведут вас через весь процесс (мы сослались на одно ниже). Вот краткое руководство о том, как установить типичную камеру заднего вида всего за несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки камеры заднего вида. Если у вас нет никаких инструментов, это стоит около 50-80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

• Стрипперки проволоки
• Основной набор гаечных ключей
• Phillips and Flathead Overdriver Set
• КОНЦИОННЫЕ СПЕРЕСЫ
• Кольцевые клеммы
• Электрическая лента
• DLIL

Требуется время: 1 час и 30 минут.

1. Отключение питания

   Первым шагом к любой электрической установке автомобиля является отсоединение отрицательного (-) провода аккумуляторной батареи автомобиля. Это предотвратит короткое замыкание или срабатывание предохранителя.

2. Доступ к задним фонарям

   Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть места для доступа к задним фонарям изнутри кузова грузовика. Отвинтите детали отделки, пока у вас не появится доступ к проводке одного заднего фонаря (нет необходимости делать оба).

3. Найдите место установки

   В зависимости от автомобиля и типа камеры, вы можете установить камеру в различных местах. Чаще всего он находится на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.

4. Провод камеры заднего вида

   Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно проложить силовой и сигнальный провода к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

   Как только у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика. Отсюда вы протянете провода либо пластиковые панели прямо к заднему фонарю, к которому вы получили доступ ранее. Подключите провод питания к соответствующему проводу питания заднего хода для вашего фонаря заднего хода, используя приобретенные вами стыковые разъемы.

5. Подключение камеры к приборному дисплею

   Теперь, когда резервная камера подключена к источнику питания, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

   Встроенный в приборную панель дисплей: это дисплей, который либо поставлялся с вашим автомобилем, либо дисплей, который вы, возможно, приобрели на вторичном рынке, например сенсорный экран с двойным din. Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где установлена ​​камера, к задней части дисплея на приборной панели.

   Тем, кто планирует использовать OEM-приборную панель, поставляемую с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает резервную камеру заднего вида. Если это так, у Crutchfield есть ряд адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

   Дисплей на приборной панели/зеркале заднего вида: это послепродажный дисплей, который вы либо размещаете поверх приборной панели, либо размещаете над зеркалом заднего вида. Для этих типов устройств вам необходимо подключить сигнальный провод от задней части автомобиля к устройству, аналогично дисплеям в приборной панели.
   Беспроводные дисплеи: если вы приобрели беспроводную камеру и дисплей, проводка между камерой и дисплеем не требуется. Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению к камере.

Возникли вопросы или проблемы с установкой камеры заднего вида? Мы стараемся охватить все сценарии, но реальность такова, что ситуация с каждым транспортным средством может быть уникальной. Чтобы решить проблемы, которые могут быть не упомянуты в нашем посте, мы сотрудничаем с JustAnswer, чтобы помочь ответить на любые ваши вопросы об установке. Они помогут вам диагностировать и исправить все, что не так! Чтобы задать вопрос, просто начните печатать в чате JustAnswers.

Камерон Скотт

В 2010 году Камерон основал CarAudioNow, чтобы писать о своем мнении об автомобильных и морских стереосистемах. Используя свой непосредственный опыт работы в этой области, когда он владел и управлял компанией SC Autosound в округе Ориндж, штат Калифорния, он начал составлять списки продуктов, инструкции и многое другое. Он тестировал продукты в своем гараже и просматривал их, когда устанавливал в автомобили клиентов. Цель состояла в том, чтобы предоставить людям легкий доступ к качественной информации об автомобильной аудиосистеме, электронике и технологиях, чтобы вам не приходилось часами исследовать что-то вроде автомобильного динамика. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Ло, над созданием значимого веб-интерфейса, ориентированного на автомобильных энтузиастов. Сегодня он все еще составляет списки, тестирует продукты и пишет статьи вместе с несколькими экспертами CarAudioNow, которым он доверяет. Помимо того, что он является основателем CarAudioNow, он также является основным редактором и участником.

Установка резервной камеры

❤️ Сможете сделать сами?

Установка камеры заднего вида не сложный процесс. Все, что вам нужно сделать, это:

Авторемонт ДОРОГО

• Определите предпочитаемый тип камеры заднего вида

• Установка проводки и кабелей (в случае проводной камеры заднего вида)

• Подсоедините кабели к мониторам

• Подключение камеры к источнику питания

• Проверка камеры заднего вида

Обычно в современные автомобили встроены камеры заднего вида. Тем не менее, многие запасные части теперь доступны для тех, кто заинтересован в установке камеры заднего вида на свои старые автомобили.

В современных автомобилях камера заднего вида встроена таким образом, что вы не увидите, что она добавлена ​​в автомобиль. Другими словами, вы не увидите никаких проводов или соединений, идущих вокруг автомобиля для подключения камеры к компьютеру автомобиля. Тем не менее, многие люди, пытающиеся установить камеры заднего вида, не могут скрыть соединения, из-за чего становится очевидным, что камера была добавлена ​​и является компонентом вторичного рынка.

К счастью, некоторые настройки и советы, которые вы можете применить при установке камеры заднего вида, помогут добиться потрясающих результатов. В этой статье вы найдете все, что вам нужно знать об установке камеры заднего вида. Независимо от того, есть ли у вас предыдущий опыт или нет, следующие разделы помогут вам успешно установить камеру заднего вида и будут поражены результатами!

Могу ли я установить собственную камеру заднего вида?

Конечно! Существует множество запасных камер заднего вида с определенными инструкциями, которые помогут любому, у кого нет опыта, легко установить камеру заднего вида и добиться наилучших результатов.

Поэтому мы рекомендуем вам установить одну из них и удивиться простоте процессов. Если вы не нашли инструкции, прилагаемые к резервной камере, полезными, вы всегда можете продолжить чтение этой статьи, чтобы получить представление о том, как проходит установка резервной камеры.

Установка камеры заднего вида: пошаговая процедура

Установка камеры заднего вида – несложный процесс. Если вы выполните следующие шаги, вы сможете добиться наилучших результатов и наслаждаться наличием камеры заднего вида в своем старом автомобиле:

Во-первых, вам нужно определить, какой тип камеры вы планируете купить. Например, есть много беспроводных камер, есть и проводные камеры. В этой статье мы поможем вам подключить проводную камеру к вашему автомобилю.

Важно посмотреть детали этой камеры и убедиться, что это резервная камера, а не другая. Вы хотите убедиться, что у камеры есть задний обзор, чтобы вы могли достичь желаемых результатов.

Если вы хотите сохранить заднее зеркало, вам может потребоваться приобрести другой внешний монитор и установить его на приборной панели вашего автомобиля. Монитор обычно представляет собой очень маленькое устройство, похожее на GPS вашего автомобиля. Таким образом, вам не нужно беспокоиться о том, что монитор займет много места на приборной панели.

Некоторые мониторы интегрированы с камерой заднего вида. Эти мониторы активируются только тогда, когда вы планируете отвезти их автомобиль назад или перевести автомобиль в режим заднего хода.

Если вы решили обойтись без проводной камеры, вам следует подумать о приобретении отдельных шнуров и источников питания для подключения как камеры, так и любого дополнительного монитора или дисплея.

• Установка кабелей

После приобретения всех необходимых компонентов следующим шагом будет установка кабелей. Установка кабелей обычно происходит на месте вашего автомобиля. Идите вперед и снимите номерные знаки автомобиля. Не забудьте хранить винты в надежном месте, чтобы не потерять их.

После этого нужно снять внутреннюю панель автомобиля вокруг багажника. В этой области вы увидите различные отсеки для проводки в задней части вашего автомобиля.

В области крепления номерного знака необходимо просверлить небольшое отверстие для установки камеры заднего вида. Определение размера отверстия зависит от размера камеры. Поэтому не сверлите отверстие, пока не осмотрите камеру и не определите, сколько вы хотите просверлить. Как правило, рекомендуется сверлить где-то между 1/8 и 1/4 дюйма.

После этого вы сможете установить камеру. Рекомендуется поместить втулку в отверстие, которое вы только что просверлили в области крепления пластины.

После подготовки отверстия необходимо провести кабели внутрь багажника автомобиля. Эти кабели должны проходить снаружи, а не внутри вашего автомобиля.

Вам необходимо отделить фонари заднего хода вашего автомобиля, убедившись, что ваш автомобиль выключен, чтобы предотвратить любой риск поражения электрическим током. Наконец, вам нужно подключить камеру к проводам заднего фонаря, сплавив их.

После того, как вы закончите прокладывать кабели через багажник вашего автомобиля, вам нужно вывести их на переднюю часть автомобиля, где вы хотите установить монитор. Как мы указывали ранее, вы можете использовать отдельный монитор или монитор, интегрированный с фронтальной камерой.

Кабели Monster должны быть подключены к кабелю RCA. Имейте в виду, что кабели RCA поставляются с одним и тем же концом, поэтому вам необходимо приобрести отдельный переходник RCA «папа» в любом магазине электроники.

Кабель питания монитора должен быть подключен к вкладке видов, а затем подключен к блоку предохранителей для завершения работы.

Наконец, не забудьте подать питание на камеру, подключив ее к видеокабелю. После завершения всей проводки и подключений пришло время установить камеру заднего вида и закрепить ее поверх номерных знаков.

Наконец, установите номерные знаки на место и правильно затяните их с помощью различных винтов.

После завершения всего процесса пришло время предложить пакет камеры, запустив автомобиль и наблюдая за поведением камеры заднего вида. Если вы использовали отдельный монитор, вы должны увидеть на мониторе вид сзади с камеры заднего вида. Однако, если вы решили использовать встроенное переднее зеркало с монитором внутри него, вы должны увидеть резервную копию, отображаемую в середине зеркала.

Если вы не видите изображение с камеры заднего вида, возможно, проблема связана с процессом установки или проводкой. Поэтому необходимо проверить соединения и обеспечить питание камеры заднего вида. В противном случае проблема может заключаться в самой камере.

Сколько стоит установка камеры заднего вида?

Установка резервной камеры обычно стоит около 99,99 долларов США. Тем не менее, этот приз может значительно увеличиться в зависимости от типа камеры, которую вы планируете установить, типа вашего автомобиля и от того, планируете ли вы добавить какие-либо дополнительные аксессуары к камере.

Сколько берет Best Buy за установку камеры заднего вида?

Согласно сайту bestbuy. com, установка камеры заднего вида обойдется вам примерно в 49,09 долларов США. Эта цена специально для беспроводных камер заднего вида. Однако, если вы ищете некоторые подробности о проводных камерах заднего вида, вам может потребоваться обратиться в службу поддержки клиентов Best Buy и получить более точный ответ, предоставив им информацию о вашем автомобиле.

Сколько времени занимает установка камеры заднего вида?

Установка камеры заднего вида не очень трудоемкий процесс, обычно на выполнение этой работы уходит около часа. Однако, если у вас нет предыдущего опыта и вам нужно просмотреть некоторую документацию, это может занять немного больше времени, но не намного.

Наконец, если вы решите, чтобы профессиональный механик установил камеру заднего вида, ожидается, что процесс займет меньше времени и усилий.

Какие существуют типы камер заднего вида?

Прежде чем научиться устанавливать камеру заднего вида, важно ознакомиться с различными доступными на рынке камерами заднего вида. Некоторые из них могут быть проще в установке, чем другие.

В общем, типы камер заднего вида можно разделить на пять различных типов:

• На кронштейне

Сама камера заднего вида будет подключена к определенному кронштейну в кронштейне смонтированной камеры заднего вида, но не прикреплена к нему полностью. Кронштейн должен быть установлен на поверхности автомобиля, и тогда камера может сидеть на нем.

• Утопленный монтаж

Преимущество скрытой камеры заднего вида в том, что вы ее не заметите. Основная цель установки камер заднего вида скрытого типа – чтобы они в синем цвете максимально гармонировали с автосервисом.

• Рамка номерного знака

Наиболее распространенным типом камеры заднего вида является камера, которая крепится к номерным знакам. Он должен быть встроен в рамку номерного знака, и его установка не очень сложна.

• Штанга номерного знака

Некоторые камеры заднего вида могут поставляться в формате планки номерного знака, когда вы помещаете ее в центр своих номерных знаков, а затем ее можно растянуть вокруг разных углов номерных знаков.

• Специально для OEM

Наконец, боевые камеры OEM обычно интегрируются в современные машины. Эти камеры совместимы с некоторыми компонентами вашего автомобиля, а не со всеми компонентами.

Какие инструменты необходимы для установки камеры заднего вида?

Как мы упоминали ранее, установка задней камеры не очень сложная работа и не требует расширенного набора инструментов.

В целом вам потребуется следующее:

• Стяжки
• Изолента
• Некоторые соединители проводов
• Мультиметр
• Аккумуляторная дрель
• Некоторые инструменты для зачистки проводов
• Крестовые отвертки
• Плоская отвертка
• Сама камера
• Некоторые пучки проводов
• Резиновая втулка

Как часто нужно устанавливать камеру заднего вида?

Установка резервной камеры является разовым процессом. Если резервная камера работает правильно, вам не нужно переустанавливать ее снова. Однако, если камера заднего вида сломалась по какой-либо причине или возникли проблемы с проводкой, вам может потребоваться установить новую камеру заднего вида.

Думайте об установке камеры заднего вида, как об установке любого компонента в вашем автомобиле; когда он испортится, вам нужно заменить его. Однако единственное отличие состоит в том, что камера заднего вида не является обязательным компонентом, а это означает, что вы не перестанете управлять своим автомобилем, когда он выйдет из строя. Тем не менее, это поможет вам безопасно управлять автомобилем, не беспокоясь при движении задним ходом.

Стоит ли камера заднего вида?

Обязательно! Установив камеру заднего вида, вы добавите еще один уровень безопасности, который поможет вам и окружающим вас людям. Существует множество ситуаций, когда вы не можете видеть, что находится позади автомобиля при движении задним ходом, что может привести к большому риску как для вас самих, так и для окружающих вас людей.

Имейте в виду, что некоторые камеры заднего вида могут не сообщать сразу о том, что позади вас находится объект или человек. Поэтому дайте резервной камере пару секунд, чтобы обнаружить объект или человека, чтобы вы могли знать.

Более чувствительные резервные камеры будут иметь более быстрый отклик, и эти камеры могут быть немного дорогими.

Заключение

В то время как только современные автомобили поставляются с камерами заднего вида, интегрированными в их системы, теперь доступно множество камер заднего вида на вторичном рынке, что помогает множеству клиентов наслаждаться камерой заднего вида в своих старых автомобилях.

Процесс установки камеры заднего вида не очень сложен. В этой статье вы найдете несколько советов и приемов, позволяющих добиться наилучших результатов и сделать так, чтобы задняя часть камеры выглядела как неотъемлемая часть вашего автомобиля.

Если у вашего автомобиля много механических проблем, возможно, не стоит устанавливать камеру заднего вида, и вместо этого вам, возможно, придется продать ее и использовать выплаченные деньги для покупки автомобиля получше. Если ваш автомобиль не в отличном состоянии, это не проблема! Cash Cars Buyer — одна из немногих компаний, которые принимают ваш автомобиль, независимо от его типа или состояния. Cash Cars Buyer может купить ваш автомобиль и вывезти его всего за один-три дня!

Cash Cars Buyer — одна из самых популярных компаний по эвакуации автомобилей в стране, которая гарантирует выплату вам максимальной суммы и предоставит бесплатную эвакуацию, несмотря на то, что вы живете в США.

Наш процесс очень прост и не занимает больше пары дней, чтобы безопасно и за самые большие деньги эвакуировать ваш автомобиль.

Все, что вам нужно, это:

• Описать тип вашего автомобиля и состояние
• Получите бесплатную мгновенную смету
• Принять предложение
• Демонтируйте свой автомобиль и получите оплату наличными на месте!

Чтобы узнать больше о нашем процессе и нашем подростке, вы можете связаться с нами, позвонив нам по телефону 866-9.24-4608 или посетите нашу домашнюю страницу, нажмите на бесплатное мгновенное онлайн-предложение.

Камера заднего вида — Автомобильный блог своими руками

Камера заднего вида — это хороший вариант безопасности при движении задним ходом, поскольку вы можете легко видеть пространство позади вашего автомобиля. Если у вас есть дети/препятствия/другие позади вашего автомобиля, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и в большей степени способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но способ подключения камеры заднего вида при установке камеры заднего вида одинаков.



Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее перемещать. На рынке есть совершенно разные стили камер заднего вида. Сначала вам нужно найти самую простую камеру заднего вида. Большинство из этих камер заднего вида несложно установить.0003

Резервное копирование / Изображения руководства по установке камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. различные элементы, необходимые и навыки работы с этими элементами.

Резервная камера / камера заднего вида [ жгут проводов для установки ]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) к резервному питанию лампы и к обратному монитору/кабелю GPS]) + видео Адаптерный кабель
• Гнездовой разъем Poer (красный) + штыревой разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервному фонарю (-ve)



Изображения подключения камеры заднего вида

Руководство по установке проводов камеры заднего вида

Для установки вам потребуются следующие предметы, в том числе:

• Кабель RCA
• Силовой жгут
• Камера

В этой области находятся самые необходимые предметы первой необходимости, может быть и несколько других.

Камера заднего вида Кабель RCA

Это еще один элемент, необходимый для установки камеры заднего вида. Это обсуждается в разделе камеры и обычно включает в себя желтый видеокабель RCA. это можно использовать для ассоциации видео. Его функция состоит в том, чтобы запускать монитор с камеры.

Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть чистым оксидом. это сырой лид, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели используются иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут электроснабжения

Жгут электроснабжения — еще один инструмент, необходимый для подключения и, следовательно, установки. Сюда входит подключение питания постоянного тока. Он включает в себя 12-вольтовый силовой провод, а также черный провод заземления. это может быть главным образом штекерное соединение питания постоянного тока. Он также включает в себя женский 12-вольтовый контакт питания.

Резервная камера

Камера — это самый важный элемент, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, такие как один кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы использовали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

Камера заднего вида, также называемая камерой заднего вида, помогает вам видеть, что находится позади вашего автомобиля, и при этом вам не нужно смотреть назад. Хотя устройство входит в стандартную комплектацию нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида в свой автомобиль, если она не была в комплекте.

Руководство по установке резервной камеры:

Кроме того, очень важно сообщить пользователям, что монитор может не иметь триггерного провода, это не рекомендует использовать его исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео. Видеопоток будет постоянно строить, они будут работать механически.

Если вы хотите продолжить установку, выполните следующие шаги и процедуры. Вы должны соблюдать это.

Камера заднего вида/Резервная камера Процесс установки:

1. Вырезание отверстий в защитном ящике
На первом этапе процесса установки необходимо подключить питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле. Чтобы подать питание на монитор, вы должны подойти к блоку предохранителей. Способ работы монитора определяется триггерной линией, используемой для подключения.

Наилучший способ установки — подключить его к плюсовой клемме фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда механизм находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, что означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключите двигатель, он погаснет. Этот механизм оптимален для тех, кто использует коммерческий транспорт.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг не похож на первый. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 гнездового выхода.

3. Подключение питания к монитору и камере заднего вида:

На этом этапе необходимо подать питание на камеру, просто подключив красную линию к источнику питания 12 В. В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор получил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время системе работать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение. При подключении ознакомьтесь с приведенной выше информацией, поскольку она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение было пройдено, следующим шагом будет очистка соединения. Всякий раз, когда он открывает ключ или когда он реверсирует, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод питания установки камеры заднего вида с положительным и отрицательным выводами резервного фонаря (Backup Light).

При активации резервного облегченного фонаря активируется резервная камера кроме того.

Примечание: не подключайте возможность обеспечения провода камеры заднего вида с визуальным сигналом или задним фонарем.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида/камерой заднего вида . Установите входной кабель видео RCA от жгута радио.

Примечание: не подключайте видеокабель камеры заднего вида к входному кабелю RCA видеовхода от радио.

3. Подсоедините провод полицейского расследования резервной (задней) камеры (синий цвет или оранжево-белая модификация совершенно другой модели) от жгута радиоприемника с положительным контактом резервного светильника.

Когда радиостанция обнаруживает, что резервный фонарик включен по напряжению, радиостанция автоматически переключается в режим входа камеры заднего вида .

Некоторые из видеокабелей резервных камер, соединенных (сопоставьте с изображением внизу) с триггерным проводом, чтобы увеличить результаты полицейского расследования камеры заднего вида на положительной клемме резервного фонаря.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода расследования полиции резервной камеры и положительной клеммы резервного облегченного кабеля.

Примечание. Это соединение проводов является наиболее важным шагом для руководства по установке.

Если радиостанция не может механически переключиться в режим входа камеры заднего вида после включения резервного фонаря, проверьте помеху между полицейским следственным проводом и проводом запуска, или дело в том, что провод запуска сломал какие-то элементы.

Best Backup / Руководство по установке и подключению камеры заднего вида



Система подключения на основе видео

Приведенные выше рекомендации по установке камеры заднего вида не относятся к системам на основе видео. Это система, основанная на триггерной линии. Связь, рассмотренная ранее, почти такая же.

Если вы хотите установить соединение на основе видео, первое, что нужно сделать, это освоить все компоненты. Это поможет процессу установки.
в сборе
Для видеоподключений вам потребуются следующие элементы. Среди них:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Кинокамера
• Жгут проводов питания монитора

Это основные компоненты или предметы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио- и видеолинии
Другим аспектом процесса установки является кабель RCA. Это важный аспект, который включает в себя видеокабель RCA, подключенный к камере. У него важная цель. Он может питать мониторы от камер.

Жгут проводов питания камеры
Включает разъем питания постоянного тока, который является шнуром питания. Разъем питания постоянного тока подключается к проводу питания 12 В, точно так же, как черный цвет используется для проводов заземления. Он также использует 12-контактный штекер питания.

монитор
Для этой установки необходимы мониторы. У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, он имеет различное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить, потому что для этого требуется тот же процесс проводки.

Кинокамера
Камера является самой важной частью системы. Это не то же самое, что случай, обнаруженный в соединении спускового крючка. Они в чем-то отличаются. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен кабелем питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны два провода.

Они включают красные линии и черные линии. Черные провода, как обычно, будут на земле, а красный станет плюсовым питанием.

Установка камеры заднего вида Итоговый отчет:
Это то, что вам нужно для установки камеры заднего вида. Процесс установки не сложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкцию и следовать ей. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это самостоятельно. Если вы считаете, что это сложно сделать, вы можете нанять специалиста, который сделает это за вас.

Видео на основе установки резервной камеры , это этапы, которые необходимо выполнить:

1. Подключите автомобильное зарядное устройство с морротом заднего вида и подключите к прикуривателю. (Процесс установки должен начинаться с подключения Жгут проводов питания постоянного тока к монитору предназначен для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2. Подключите передатчик к камерам заднего вида. (соединение для подключения питания к монитору питания. Вы можете подключить красную линию к источнику питания 12 вольт, а затем вывести черный на землю. Обычно питание монитора выводится из блока предохранителей. )

3. Найдите кабель фонаря заднего хода +12 В в R-gerar с помощью тестового карандаша. он включает питание, доступное для камеры, и подключает видеовыход к монитору.)

Эффект (подключите питание к камере, можно просто подключить к красной линии и питанию 12 вольт. Черные кабели должны как обычно входить в землю. Энергия в камеру поступает обычно от заднего фонаря .)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены пользовательскими инструкциями по установке резервной копии b . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать любых размеров и форм в соответствии с вашими личными предпочтениями и предпочтениями. Это стиль, который вам нравится, но ваш выбор должен обеспечивать четкий контур или изображение заднего фонаря. Понимание того, что вы собираетесь помочь вам в процессе установки, также необходимо. Даже новые пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть вынуждены воспринять их и распознать различные части.

Если вы недавно приобрели систему по адресу Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке. Установка будет иногда выполняться клиентом, и мы поставляем платную линию школьной поддержки, если вам нужна дополнительная помощь.



Камера заднего вида не работает

Камера заднего вида Схема работы нормального дисплея

1. Если камера заднего вида установлена ​​недавно, проверьте правильность подключения.
