Опытные автомобилисты знакомы до винтика с прибором, ушедшим в прошлое со службы в век развития новых способов подачи топлива. Карбюратор проявил себя, доказал верность и надёжную работу в производстве любительских авто и спортивной авто индустрии, но требующий особой заботы и любви. Данный элемент был снят с производства в мире уже с конца 1980-х годов, даже компания NASCAR всего лишь недавно объявила об отказе от механики в пользу впрыска.

Карбюратор — механическое устройство, дозирующее подачу смеси, используя давление атмосферы и вакуум (разряжение), перекачивает горючее по каналам и жиклёрам, смешиваясь с воздухом для дальнейшей передачи состава во впуск головки блока. Запуск авто требует богатой смеси, поэтому применение ручного или автоматического дросселя необходимо для регулирования протекания воздуха до прогрева.



Устройство оборудовано винтами для корректировки оборотов. Подаваемая смесь отражается на состоянии плавности хода. Ускорение авто происходит за счёт манипуляций дросселя, прохождения смеси через насос-ускоритель. Настройка элемента представляет сложный процесс, так как перебор горючего плох, как недостаток. Если накачать много смеси при проворачивании мотора произойдёт заливание, намокнут свечи.

Карбюраторы требуют проведения постоянных корректировок. Скачки внешней температуры и атмосферного давления, уровень поплавка — это некоторые параметры отражающиеся на качественном составе топлива, объём его выражен диаметром жиклёров-дозаторов.

Состав изменяется ручным регулированием поступления горючего и воздуха. Ритуал тюнинга знаком любителям быстрых гонок и сторонникам не спешной езды.

Работа силового агрегата зависит от его настройки. Даже установив все лучшие запчасти вы не почувствуете той нескончаемой радости момента, когда прибор настроен на оптимальный режим, а мотор урчит нервно подрагивая в ожидании открытия своего полного потенциала. Двигатель откликается мгновенно при нажатии педали, выдавая максимум мощи и крутящего момента.

Слегка богатая смесь добавит мощи мотору, но если слегка переборщить, избыток топлива зальёт свечи. Слегка бедная смесь снижает производительность, увеличивает риск повреждения мотора и проявления детонации.

Если запуск происходит с трудом, работа на «холостых» не ровная, глохнет при прибавлении «газа», извергает тёмный выхлоп: причина — настройка карбюратора.

Настройка

Карбюратор поддерживает ровные холостые обороты, меняет состав смеси, изменяя объём потребляемых продуктов корректировкой дросселя. Процесс настройки заключается в простой регулировке отвёрткой момента открытия жиклёров. Совершенно новый карбюратор от производителя поставляется предварительно настроенным для «среднего» серийного авто с параметрами экономии топлива, но не обязательно максимальной производительности.



Диаметр диффузора влияет на объём проходящего через него воздуха в минуту производительности. Больше воздуха означает повышение мощи, лошадиных сил на повышенных оборотах. Основные параметры работы: мгновенное реагирование авто на реакцию дросселя, время перехода от низкого до максимума вращающего момента.



Особой разницей между карбюратором и электронным впрыском является то, что карб полностью зависит от впуска вакуума при подаче топлива. Коллектор вакуумом вытягивает смесь через жиклёры-дозаторы. Впрыску не нужен вакуум, так как топливо впрыскивается в коллектор впуска или прямо в камеру сгорания. Мозги авто управляют составом смеси, используя сигналы от датчика кислорода, положения дросселя, расхода воздуха. Карбюратор не имеет такой возможности, следовательно, требует постоянной перенастройки для конкретных погодных условий.



Соотношение смеси изменяется вместе с температурой окружающей среды, давлением и влажностью. Незначительное изменение температуры требует увеличения струи топлива от двух до четырех раз. Увеличение высоты над уровнем моря и уменьшение барометрического давления требуют настройки карбюратора для запуска на богатой смеси. Высокая влажность имеет тот же эффект, потому что молекулы воды вытесняют воздух.

Основы карбюратора

Холостой ход

Регулировка конических винтов определяет количество топлива втягиваемого в двигатель на холостом ходу с помощью вакуума при закрытых дроссельных заслонках. Правильная настройка имеет решающее значение для стабильного холостого хода. Неправильная регулировка может привести к провалам, плавающим оборотам. Небольшая корректировка винта может выровнять ситуацию.

Ускорительный насос

Дополнительный впрыск горючего в диффузор дросселя при его открытии позволяет компенсировать увеличение воздушного потока. Объем насоса, форма кулачка и положения рычажного механизма, приводящего в действие насос влияют на количество топлива поступающего при открывании дросселя. Цель в том, чтобы доставить достаточное количество топлива не «заливая» двигатель избыточным топливом.

Поплавок

Внутри топливной камеры установлен латунный, полый пластиковый или пенопластовый поплавок поддерживающий уровень топлива. Поплавок открывает и закрывает игольчатый клапан, позволяя топливу проходить в камеру. Уровень поплавка имеет важное значение. Низкий уровень топлива создаст скудное соотношение смеси, в то время как высокий уровень топлива обогатит или даже зальёт двигатель топливом.

Устройство карбюратора ДААЗ 2107-1107010 | Автолюбители

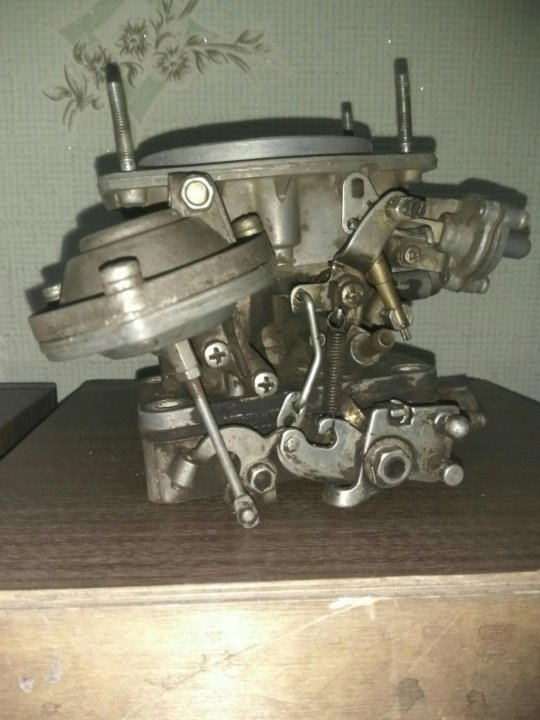

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН» (вид со стороны привода дроссельных заслонок)





1 – корпус дроссельных заслонок;
2 – корпус карбюратора;
3 – пневмопривод дроссельной заслонки второй камеры;
4 – крышка карбюратора;
5 – воздушная заслонка;
6 – пусковое устройство;

7 – трехплечий рычаг управления воздушной заслонкой;
8 – телескопическая тяга;
9 – рычаг, ограничивающий открытие дроссельной заслонки второй камеры;
10 – возвратная пружина;
11 – шток пневмопривода.

Схема карбюратора ДААЗ-2107-1107010-20



1 – впускной клапан ускорительного насоса;
2 – диафрагма ускорительного насоса;
3 – трубка;
4 – средняя часть корпуса;
5 – крышка;
6 – поплавковая камера;
7 – топливный жиклер переходной системы;
8 – воздушный жиклер переходной системы;
9 – воздушный жиклер эконостата;
10 – топливный жиклер эконостата;
11 – воздушный жиклер главной дозирующей системы второй камеры;
12 – канал эконостата;
13 – пневмопривод дроссельной заслонки второй камеры;
14 – эмульсионный жиклер эконостата;
15 – малый диффузор второй камеры;
16 – выпускной клапан ускорительного насоса;
17 – распылитель ускорительного насоса;
18 – воздушная заслонка;
19 – малый диффузор первой камеры;
20 – воздушный жиклер главной дозирующей системы первой камеры;
21 – воздушный канал пускового устройства;
22 – пусковое устройство;

23 – воздушный жиклер холостого хода;
24 – электромагнитный клапан;
25 – игольчатый клапан;
26 – штуцер подвода топлива;
27 – поплавок;
28 – подстроечный винт системы холостого хода;
29, 31, 38, 40 – каналы;
30 – главный топливный жиклер первой камеры;
32, 45 – эмульсионные трубки;
33 – регулировочный винт качества (состава) смеси;
34 – регулировочный винт количества смеси;
35 – корпус регулировочного винта количества смеси;
36 – эмульсионное отверстие системы холостого хода;
37, 42 – переходные отверстия (нерегулируемые) системы холостого хода;
39, 41 – дроссельные заслонки;
43 – корпус дроссельных заслонок;
44 – переходная втулка;
46 – главный топливный жиклер второй камеры;
47 – перепускное отверстие;
48 – рычаг ускорительного насоса.

Пусковое устройство карбюратора ДААЗ-2107-1107010-20



1 – рычаг привода воздушной заслонки;
2 – воздушная заслонка;
3 – тяга;
4 – шток-серьга;

5 – регулировочный винт;
6 – дроссельная заслонка;
7 – тяга регулирования положения дроссельной заслонки.

Карбюратор модели ДААЗ-2107-1107010-20 — эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, главные дозирующие системы, обогатительное устройство (эконостат), автономную систему холостого хода (АСХХ), переходные системы первой и второй камер, диафрагменный ускорительный насос, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отсоса картерных газов за дроссельную заслонку первой камеры, пневматический привод дроссельной заслонки второй камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пусковым устройством диафрагменного типа от разрежения во впускном коллекторе. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания.

Карбюратор модели ДААЗ-2140-1107010-70 от карбюратора ДААЗ-2107-1107010-20 отличается механическим приводом дроссельной заслонки второй камеры и конструкцией системы холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается через отверстие, перекрываемое винтом качества, к кольцевому распылителю АСХХ. Размер щели распылителя регулируется винтом количества (числа оборотов).

При частичном открытии дроссельных заслонок (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в камеры через переходные отверстия (по два в каждой камере).

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через топливный, воздушный и эмульсионный жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок.
При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами. Один клапан — обратный — расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыток топлива при нагнетании перетекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, производительности перепускного жиклера, профиля и длины регулировочной иглы, ввернутой в колодец перепускного жиклера; регулировке в процессе эксплуатации не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При вытягивании рукоятки привода («подсос») трехплечий рычаг управления воздушной заслонкой, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку, закрывая ее. Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм. При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается за диафрагму, которая — через шток — воздействует на тягу воздушной заслонки, приоткрывая ее. Открытию заслонки под действием разрежения также способствует положение ее оси (со смещением относительно оси первой камеры).

Максимальная величина открытия воздушной заслонки (пусковой зазор В = 5,5±0,25 мм) регулируется упорным винтом диафрагмы, расположенным под винтом-заглушкой.

Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Клапан закрывается при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Карбюратор дааз 2107 в Улан-Удэ: 328-товаров: бесплатная доставка, скидка-14% [перейти]

Партнерская программаПомощь

Улан-Удэ

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Сельское хозяйство

Сельское хозяйство

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Карбюратор дааз 2107

SAND 8197V Ремкомплект карбюратора ДААЗ САН-Д 2107-20 блистер

В МАГАЗИНЕще цены и похожие товары

LADA 1927V Карбюратор ВАЗ 2107-00 ДААЗ 21070110701000

В МАГАЗИНЕще цены и похожие товары

LADA 1928V Карбюратор ВАЗ 2107-20 ДААЗ 21070110701020

В МАГАЗИНЕще цены и похожие товары

Карбюратор ДААЗ 2107-1107010-20 21070110701020

В МАГАЗИНЕще цены и похожие товары

10 400

Автозапчасти ДААЗ 2107-1107010-20, Карбюратор ВАЗ-2107-20 V=1500-1600 с вакуум-корректором ДААЗ

ПОДРОБНЕЕЕще цены и похожие товары

Карбюратор Ваз 2107-00 Дааз LADA арт. 21070-1107010-00 Тип: карбюратор, Производитель: LADA, Модель

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора для ВАЗ 2107-10, тип ДААЗ, VSK-00003859 — Smart.store арт. VSK-00003859

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V=1700 полный дисс Тип: ремкомплект карбюратора,

ПОДРОБНЕЕЕще цены и похожие товары

10 080

Автозапчасти ДААЗ 2107-1107010, Карбюратор ВАЗ-2107 V=1500-1600 ДААЗ Тип: карбюратор,

ПОДРОБНЕЕЕще цены и похожие товары

Lada / Карбюратор Ваз 2107-00 Дааз 8409910009 LADA арт. 21070-1107010-00, Lada Тип: карбюратор,

ПОДРОБНЕЕЕще цены и похожие товары

ДААЗ Карбюратор на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива 4х4 2121 Тип: карбюратор,

ПОДРОБНЕЕЕще цены и похожие товары

11 990

LADA 21070110701000 Карбюратор ВАЗ 2107-00 ДААЗ 1шт Тип: карбюратор, Производитель: LADA, Модель

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ-2107 ДААЗ—2107-20 полный дисс Тип: ремкомплект карбюратора,

ПОДРОБНЕЕЕще цены и похожие товары

Карбюратор ВАЗ-2107 V=1500-1600 ДААЗ Тип: карбюратор, Производитель: ДААЗ, Модель автомобиля: LADA

ПОДРОБНЕЕЕще цены и похожие товары

12 069

Карбюратор ВАЗ 2107-20 ДААЗ 1шт, (1 шт. ) Тип: карбюратор, Производитель: LADA, Модель автомобиля:

ПОДРОБНЕЕЕще цены и похожие товары

Карбюратор Ваз 2107-00 Дааз LADA арт. 21070-1107010-00 Тип: карбюратор, Производитель: LADA, Модель

ПОДРОБНЕЕЕще цены и похожие товары

Карбюратор ВАЗ 21073 на ВАЗ 2105-2107, ВАЗ 21213 Тип: карбюратор, Модель автомобиля: LADA 2104,

ПОДРОБНЕЕЕще цены и похожие товары

800

1600

Дисс / Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V-1700 полный дисс, дисс Тип: ремкомплект

ПОДРОБНЕЕЕще цены и похожие товары

Автозапчасти дисс 21073-1107992П*РК, Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V=1700 полный дисс

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V=1700 полный дисс Тип: ремкомплект карбюратора,

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ-2107 ДААЗ—2107-20 полный дисс Тип: ремкомплект карбюратора,

ПОДРОБНЕЕЕще цены и похожие товары

ДААЗ 21011106010 Бензонасос 2107 Lada Оригинал ДААЗ Производитель: ДААЗ, Модель автомобиля: LADA

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V=1700 полный дисс Тип: ремкомплект карбюратора,

ПОДРОБНЕЕЕще цены и похожие товары

Бензонасос ВАЗ 2101-07 ДААЗ Производитель: ДААЗ, Модель автомобиля: LADA 2101

ПОДРОБНЕЕЕще цены и похожие товары

11 279

ДААЗ / Карбюратор ВАЗ-2107-20 V-1500-1600 с вакуум-корректором, ДААЗ Тип: карбюратор,

ПОДРОБНЕЕЕще цены и похожие товары

Ремкомплект карбюратора ВАЗ к карб. 177-20 2107-1107(910)980-20

В МАГАЗИНЕще цены и похожие товары

2 страница из 8

карбюратор, его устройство и регулировка

Владельцы автомобилей типа «Классики» часто сталкиваются с проблемами динамики и расхода топлива. Водители зовут двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней детали зависит расход топлива, а динамические характеристики зависят от правильной регулировки ее. В этой статье узнаем о том, как устроен карбюратор (ВАЗ 2107 ДААЗ). Также мы посмотрим, как его правильно регулировать.

Принципиальное устройство деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного ДВС напрямую зависит от качества и количества смеси топлива и воздуха. Эту самую смесь готовит непосредственно карбюратор. К тому же это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссельная заслонка, а также жиклер и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор является сложным прибором, состоит из множества различных компонентов. Но полное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих приборов.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроен данный аппарат конкретней.

Итак, какое имеет карбюратор ДААЗ 2107 1107010 устройство? Этот прибор состоит из поплавковой камеры, в которую в ограниченном количестве поступает топливо. Доступ бензина закрывают игольчатый клапан, а также поплавок, который по внешнему виду напоминает бочонок. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной, а также воздушной заслонки. Кроме них в устройство входят и жиклеры. Топливо распыляется посредством распылителя. Одни из важных составляющих карбюратора — диффузоры. Они работают как сопла, создают конфигурацию потока воздуха.

ДААЗ 2107 карбюратор: принцип работы

Когда горючее попадет в поплавковую камеру, объем топлива регулируется посредством поплавка. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Так, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но горючее подается не сразу. Сначала оно пройдет через специальный фильтр, чтобы очиститься.

Далее устройство подает горючую жидкость в первую и вторую топливную камеру. Карбюратор ДААЗ 2107 (устройство) предусматривает наличие основных топливных жиклеров, по которым проходит горючее.

Кроме бензина, через воздушные жиклеры в камеры подается воздух, который предварительно прошел очистку в воздушных фильтрах. Воздух затем при помощи специальных трубок и колодцев образует смесь с бензином. Так, получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания посредством распылителя, смесь проходит через эконостат. Здесь смесь проходит дополнительное обогащение.

Далее, при помощи распылителей смесь попадает в диффузоры. Здесь производится окончательная подготовка смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ ‘овского производства) сконструирован таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной поток воздуха. Так, воздушно-топливная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямиком в цилиндры двигателя.

Чем еще особенный карбюратор ДААЗ 2107? Устройство его включает в себя жиклеры для холостого хода. В этом режиме смесь забирается лишь из первой топливной камеры. Принцип и схема работы топливных камер задействует вторую камеру лишь при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Карбюратор ДААЗ 2107 1107010 — регулировка

Прежде чем перейти к регулировке, нужно выяснить, какая из двух модификаций установлена в вашем автомобиле. Так, если автомобиль оснащен вакуумным корректором зажигания, тогда ДВС машины — это последняя модель моторов ВАЗ 2103 или 2106, а модификация карбюратора – новая. Если вы не нашли вакуум-корректора, тогда у вас карбюратор ДААЗ 2107 1107010.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

• Проблемы при запуске мотора, чихание двигателя.
• Рывки, дергания, частые провалы на педали акселератора.
• Отсутствие возможностей для разгона.
• Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Регулируем поплавковую камеру

Поплавок имеет свободный ход. Размер хода должен быть между 6,5 мм с одной стороны и 14 мм с другой стороны. Регулируют ход при помощи специального шаблона.

Если в вашей камере расстояние меньше, необходимо немного подогнуть язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива выше, и поплавок опускается вниз. Для регулировки поплавка по другой стороне необходимо по максимуму отвести поплавок назад и при помощи того же шаблона проверить этот параметр. Если расстояние не 14 мм, тогда следует подогнуть упор крепления.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Настраиваем холостой ход

Для начала стоит убедиться в правильности регулировки зажигания. Двигатель должен находиться на рабочих температурах. Для регулировки необходимо вращать регулировочный винт качеств топливной смеси, пока обороты двигателя не станут максимальными.

Далее нужно вращать против часовой стрелки винт количества топлива. Следует добиться еще большей частоты оборотов.

Теперь стоит покрутить еще винт качества, чтобы добавить еще немного оборотов.

Смысл этих операций в том, чтобы качество смеси было минимальным, а обороты холостого хода составляли от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классики». Больше или меньше этого значения делать обороты не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, лучше все-таки доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

Устройство карбюратора ваз 2107 дааз 2107 1107010

Содержание

• Каков принцип работы карбюратора?
• Устройство карбюратора: краткое описание и схема
  • Принцип действия карбюратора
  • Регулировка карбюратора: важные моменты
  • Вместо заключения
• Введение
• Конструкция карбюратора ДААЗ 2107-1107010-20
• Принцип работы
• Настройка и регулировка карбюратора
• Тарировочные таблицы
• Заключение

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

• поплавковая камера, в которую поступает бензин в ограниченном количестве;
• поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
• камера смешивания, или смесительная;
• заслонки – дроссельная и воздушная;
• каналы и жиклёры, как воздушные, так и топливные;
• распылитель;
• диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
• ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Каков принцип работы карбюратора?

Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.

При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.

Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.

Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.

Перед попаданием в распылитель, топливная смесь проходит эконостат. При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.

Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.

Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.

Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.

Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html

Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.

Устройство карбюратора: краткое описание и схема

Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания.

Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».

Итак, карбюратор имеет следующие элементы:

Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):

1. ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
2. ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
3. ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.

На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.

Принцип действия карбюратора

Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.

Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.

Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.

Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.

В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.

Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и может работать даже на бензине не слишком высокого качества. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и вообще обеспечивает бесперебойную и стабильную работу двигателей.

Регулировка карбюратора: важные моменты

Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.

Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».

В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.

Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.

Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.

Вместо заключения

Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.

Введение

Нормальная работа двигателя автомобиля напрямую зависит от качества топливно-воздушной смеси. На современных автомобилях с задачей по правильному приготовлению смеси успешно справляется электронный блок управления, снимая информацию с множества датчиков. Хотя «инжектор» практически вытеснил карбюраторные двигатели, на дорогах осталось ещё немало автомобилей, в которых используется именно этот способ приготовления смеси.

Карбюраторы Димитровградского автоагрегатного завода «ДААЗ» зарекомендовали себя как относительно надёжные устройства. Существует несколько модификаций: ДААЗ 2107-1107010-10, которые устанавливались на старых моделях «классики» и ДААЗ 2107-1107010-20 с вакуумной камерой, предназначенные для установки на автомобили с «шестёрочным» двигателем.

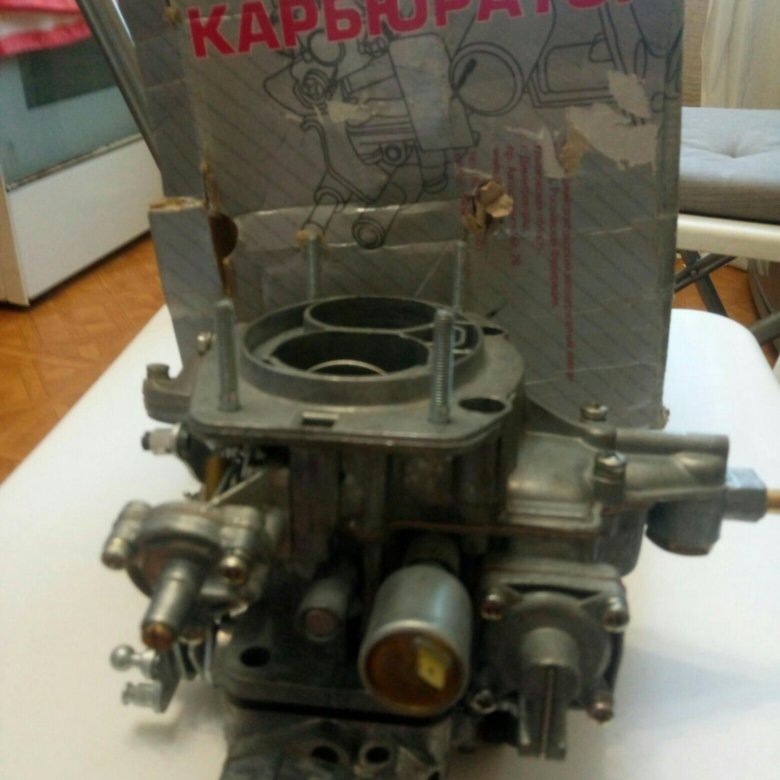

Внешний вид и маркировка карбюратора ДААЗ 2107-1107010-20

Устанавливаются такие карбюраторы на автомобили серии ВАЗ-2107. Хотя их выпуск прекращён уже давно, они до сих пор пользуются немалой популярностью у автолюбителей. Особенно это заметно в сельской местности и в маленьких городах. Причина понятна: дешевизна в обслуживании, ремонт «на коленке», доступность запасных частей.

Конструкция карбюратора ДААЗ 2107-1107010-20

ДААЗ 2107-1107010-20 – довольно сложное в техническом отношении устройство. Карбюратор изобилует огромным количеством деталей, но, на счастье автолюбителя, все их помнить совсем необязательно.

Основные узлы, непосредственно влияющие на качество смеси:

• воздушная и дроссельная заслонки;
• поплавковая камера. Сюда поступает определённое количество бензина ;

• пластиковый поплавок вместе с игольчатым клапаном. При достаточном уровне бензина в камере он поднимается и клапаном перекрывается подача топлива ;

• смесительная камера, где бензин смешивается с воздухом;
• всевозможные каналы;
• Воздушные и топливные жиклёры, для правильного приготовления смеси;
• распылитель;

• конфигураторы воздушного потока, проще говоря — диффузоры 25;
• ускорительный насос.

Основные узлы карбюратора ДААЗ 2107-1107010-20

Принцип работы

В первую очередь происходит подача бензина в камеру, перед этим он фильтруется через сеточку. При этом уровень топлива регулируется поплавком, и при нужном количестве клапаном перекрывается доступ бензина. Через поплавковую камеру бензин подаётся в первую и вторую камеры. Туда же поступает и воздух, перед этим прошедший через воздушный фильтр. В камеры через жиклёры передаётся воздух, уже смешанный с бензином, в результате чего получается эмульсия. Смесь проходит через эконостат и уходит через распылители в диффузоры. Получившаяся готовая смесь через дроссельную заслонку направляется в цилиндры. При холостом ходе топливо отбирается только у одной камеры. Вторая включается лишь на прогретом двигателе и при развитии мощности.

Настройка и регулировка карбюратора

Карбюратор будет работать эффективно лишь при условии чистоты всех каналов, жиклёров, отсутствии нагара и механической исправности всех движущихся частей.

Полностью загрязнённый карбюратор

Более-менее очищенный от нагара

• при визуальном осмотре первым делом обращаем внимание на работу дроссельных заслонок. Путём поочередного открывания-закрывания заслонок можно выяснить, имеются ли какие-то механические заедания. При правильной работе заслонки должны открываться ровно на 90 градусов.
• проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим.
• ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива.

Ускорительный насос карбюратора ДААЗ 2107-1107010-20

Для работы с карбюратором пригодятся крестовая и шлицевая отвёртки, чистые тряпки, коробочки для мелких деталей. Не помешает снять весь процесс разборки карбюратора на камеру мобильного телефона. Пригодится также и ремкомплект. Стоит он совсем недорого, но если уж вы принялись за работу, поменять изношенные детали будет не лишним.

Ремкоплект карбюратора ДААЗ 2107-1107010-20

Настройка карбюратора начинается с малого: снятия и очистки всех поверхностей. Подойдёт или специальный спрей, или растворитель «646», который продаётся в хозяйственных магазинах.

Спрей для очистки карбюратора

• очищаем тем же способом поплавковую камеру. Ни в коем случае нельзя лезть туда с тряпкой. Оставшиеся волокна непременно забьют жиклёры, процесс их очистки будет мучительным и долгим;
• регулируем поплавок. Для этого устанавливаем карбюратор вертикально, можно даже воспользоваться строительным уровнем. Расстояние от крышки до боковой поверхности должно быть 6–7 мм. Удобно мерить сверлом нужного размера;
• отодвигаем поплавок, при этом расстояние между крышкой и поверхностью должно быть 15 мм.
• При несовпадении добиваемся нужного результата с помощью кронштейна;
• снимаем сетчатый фильтр. Кидаем его в ацетон, или продуваем баллончиком. То же самое делается и с жиклёрами. Важно запомнить, откуда они выкручивались, перепутать при установке очень легко.

• собираем всё в обратном порядке и устанавливаем на штатное место;
• винты регулировки качества и количества для начала закручиваем до упора, а потом ослабляем на два-три оборота. Пробуем запустить двигатель. Если не запустится, можно ещё немного ослабить винты. Запущенный двигатель должен немного прогреться;
• теперь крутим винт качества, чтобы достичь максимальных оборотов. Уже винтом количества продолжаем увеличивать обороты

• для того чтобы проверить, максимальные ли это обороты для выставленного количества топлива, крутим винт качества туда-сюда. Если всё устраивает, закручиваем его до значения на тахометре в 800-900 оборотов.

Чистка и настройка карбюратора, видео:

Тарировочные таблицы

Заключение

По большей части, карбюраторы «ДААЗ» самые простые в обслуживании и настройке. При небольшом навыке настройка и регулировка не будет представлять никакой сложности. Для более точного контроля можно приобрести специальные прозрачные свечи. При этом по цвету сгораемого топлива будет видно, насколько точно и правильно настроен карбюратор. А, вообще, первоначальной настройки и подгонки всех деталей требует любой карбюратор, даже абсолютно новый. Связано это с не самым лучшим качеством продукции Димитровоградского завода.

Переливает карбюратор ваз 2107 — причины и способы ремонта

Эффективное функционирование автомобильного двигателя во многом предопределено безукоризненным поведением карбюратора. Он должен готовить и своевременно подавать необходимый объем качественной воздушно-топливной смеси. Настройка, регулировка помогают добиться совершенной работы дозирующего механизма. Если карбюратор ваз 2107 переливает, необходимы дополнительные регулировочные манипуляции.

Содержание статьи

Производитель и тип карбюраторов

Элементы дозировки готовят смесь, состоящую из топлива и воздуха, помогая затем равномерно распределять ее по всем цилиндрам автомобильного двигателя. Бензин и воздух могут смешиваться двумя различными способами. Карбюраторы с мембранно-игольчатым устройством имеют один принцип работы, поплавковые – другой. В автомобиле ВАЗ-2107 он принадлежит ко второму типу конструкции.

Изготовитель механизма – предприятие ДААЗ, или Димитровградский автоагрегатный завод. Правильная настройка и регулировка дозирующих систем «семерки» представляет собой важнейшее средство по обеспечению длительной эксплуатации и поддержания рабочего состояния двигателя на протяжении всего срока службы. Чтобы понять, почему карбюратор переливает карбюратор, необходимо разобраться, как осуществляется процесс формирования смеси.

ВАЖНО! Прежде, чем начинать регулировку, необходимо точно установить, какой тип устройства применяется в конструкции двигателя. Так будет проще определить, почему заливает карбюратор. Если на нем имеется вакуум-корректор зажигания, значит, машина оснащена двигателем последней модели ВАЗ-2103 или ВАЗ-2106. Модификация карбюратора 2107-1107010-20.

Может быть, что на «семерке» установлен шестерочный движок. Дозирующая система в таком случае будет без вакуум-корректора зажигания. Подобная модификация карбюратора – 2107-1107010-10. Эти две конструкции различаются незначительно, однако существуют свои тонкости регулировки и настройки для каждой модели. Зная их, можно понять причину, почему переливает карбюратор ВАЗ-2107.

Полезная информация для регулировки карбюратора ДААЗ

Сводная таблица параметров карбюраторов производства фирмы ДААЗа.

Обозначение карбюратора	Двигатель ВАЗ	Распылитель смеси I камеры		Распылитель смеси II камеры
		Обозначение	Маркировка	Обозначение	Маркировка
2101-1107010-02	2101; 21011	2101-1107410	4,5	2101-1107410	4,5
2101-1107010-03	2101; 21011	2101-1107410-10	4,0	2101-1107410	4,5
2101-1107010-30	2101; 21011	2101-1107410-10	4,0	2101-1107410-10	4,0
2103-1107010	2103; 2106	2101-1107410	4,5	2101-1107410	4,5
2103-1107010-01; 2106-1107010	2103; 2106	2101-1107410-10	4,0	2101-1107410-10	4,0
2105-1107010-10	2101; 21011	2105-1107410	3,5*	2101-1107410	4,5
2105-1107010; 2105-1107010-20	2101; 21011; 2105	2105-1107410	3,5*	2101-1107410	4,5
2107-1107010; 2107-1107010-20	2103; 2106	2105-1107410	3,5*	2107-1107410	4,5*
2107-1107010-10	2103; 2106	2105-1107410	3,5*	2107-1107410	4,5*
2108-1107010	2108	2108-1107410		2108-1107410	—

Маркировка жиклеров карбюраторов ДААЗ (таблица 1).

Обозначение карбюратора	Жиклер эконостата			Жиклер пневмопривода		Жиклер демпфирующий пускового устройства	Приоткрытие дроселя при запуске (размер А), мм	Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм	Уровень топлива в поплавковой камере, мм
2101-1107010	150	90	170	—	—	70	0,75-0,85	7±0,25	7±0,25
2101-1107010-02	150	90	170	—	—	70	0,75-0,85	7±0,25	7±0,25
2101-1107010-03; 2101-1107010-30	150	120	150	—	—	70	0,75-0,85	7±0,25	6,5±0,25
2103-1107010	180	120	160	—	—	70	0,8-0,9	7±0,25	7±0,25
2103-1107010-01; 2106-1107010	—	—	—	—	—	70	0,8-0,9	7±0,25	6,5±0,25
2105-1107010-10	150	120	150	120	100	70	0,7-0,8	5±0,5	6,5±0,25
2105-1107010; 2105-1107010-20	150	120	150	120	100	70	0,5-0,8	5±0,5	6,5±0,25
2107-1107010; 2107-1107010-20	150	120	150	150	120	70	0,9-1,0	5,5±0,25	6,5±0,25
2107-1107010-10	150	120	150	150	120	70	0,9-1,0	5,5±0,25	6,5±0,25
2108-1107010	60	—	—	—	—	—	0,85	3±0,2 (низ)	25,5±1,0 (остаток)

Маркировка жиклеров карбюраторов ДААЗ (таблица 2).

Обозначение карбюратора	Топливный главной системы		Воздушный главной системы		Топливный холостого хода		Воздушный холостого хода		Жиклер ускорит. насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	пере- пускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03; 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01; 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010; 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010; 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97,5	97,5	165	125	42±3	50	170	120	35/40	—

Основы дозировки воздушно-топливной смеси

«Перелив» топлива в карбюраторе на автомобилях ваз 2107 происходит весьма часто. Основой подобной неисправности, когда переливает карбюратор, является сильное переобогащение воздушно-топливной смеси, которая поступает к цилиндрам автомобильного двигателя. Причиной может быть любая неисправность самих дозирующих устройств либо элементов топливной системы автотранспортного средства.

Отношение воздух/топливо	Описание	Комментарий
7/1 —12/1	Переобогащенная смесь. Перебои с зажиганием.	Богатая смесь. Долгое горение, низкая температура.
12/1 — 13/1	Богатая смесь. Максимальная мощность.
13/1—14.7/1	Слабо обогащенная смесь.	Нормальная смесь.
14.7/1	Химически идеальное соотношение.
14.7/1 — 16/1	Слабо обедненная смесь.
16/1 -13/1	Бедная смесь. Максимальная экономичность.	Бедная смесь. Быстрое сгорание, высокая температура
18/ 1 — 20/1	Переобедненная смесь.
20/1 — 22/1	Предельно бедная смесь. Перебои с зажиганием.

Часто приходится наблюдать на практике, что на холостых оборотах бензин прямо вытекает из дифузорных распылителей. Подкапотное пространство при такой ситуации сильно насыщено устойчивой концентрацией бензиновых паров. Карбюратор переливает из-за множества причин. Наиболее типичные из них будут рассмотрены далее.

Стандартные причины почему карбюратор переливает

Когда переливает карбюратор, визуально можно наблюдать следующие отклонения:

• затрудненный старт мотора, по большей части горячего;
• нестабильно высокие обороты коленчатого вала на холостом ходу, которые не поддаются настройке;
• продукты горения черного цвета, выходящие из выхлопной трубы вследствие сгорания в ней излишка бензина;
• провалы педали акселератора при нажатии на нее, так как обогащенная топливно-воздушная смесь смесь заливает свечи;
• влажные от бензина свечи, покрытые черным нагаром (см. как выглядят свечи при неправильной работе двигателя).

Уровень топлива в поплавковой камере

Заметив один либо несколько характерных признаков перелива, автовладелец должен немедленно принять действенные меры по его устранению. Если карбюратор переливает, наиболее эффективна регулировка и настройка дозирующих систем.

Наиболее характерные причины, методы устранения

ОБРАТИТЬ ВНИМАНИЕ! Когда переливает карбюратор 2107 Озон, необходимо в первую очередь проверить регулировки и настройки первой и второй поплавковой камеры.

Неисправный либо негерметичный игольчатый клапан

Наиболее распространенная причина, когда игольчатый клапан зависает в открытом положении, топливо переливает карбюратор. Что делать в такой ситуации?

Игольчатый клапан

ВАЖНО! Устраняется зависание постукиванием молоточка слегка по крышке. Одновременно необходимо проверить плотность закрытия клапана с иголкой, есть ли под ним резиновое уплотнительное кольцо. Подать на клапан разрежение для проверки работоспособности.

Пробит либо негерметичный поплавок

Если переливает карбюратор, поплавок тонет в бензине, увлекая за собой иглу запорного клапана. В такой ситуации постоянно открыт игольчатый клапан. Бензин без никаких препятствий закачивается в поплавковую камеру. Выявить не герметичность поплавка не сложно. Снять его со штатного места, потрясти возле уха – плещется внутри бензин или нет. Можно его запаять, но лучше сразу заменить на новый.

Негерметичный поплавок

Поплавок задевает за стенки поплавковой камеры

ВАЖНО! Когда на автомобиле ВАЗ-2107 заливает карбюратор – значит, нарушено его положение относительно стенок поплавковой камеры. С целью устранения поломки необходимо снять крышку, осмотреть положение поплавка относительно оттиска на картонной прокладке. Он должен быть параллельным. Одновременно проверяется легкость перемещения по камере, перекос, деформация стоек, рычагов.

Завышенный уровень бензина в поплавковой камере

Если карбюратор ваз 2107 переливает, необходимо снять крышку, проверить уровень топлива поплавковой камеры. Он должен приходиться на середину наклонной плоскости передней стенки поплавковой камеры. Расстояние до ее дна составляет 29±2 мм.

На рисунке выше рекомендуемый уровень топлива отмечен красной чертой. Если на автомобиле ВАЗ-2107 заливает карбюратор, необходимо подгибанием язычков поплавка добиться, чтобы уровень установился на данной отметке.

Часто случается, что все отрегулировано отлично, все системы настроены идеально, а топливо все равно переполняет карбюратор. Помимо проблем с поплавковой камерой, причинами перелива топлива могут выступать другие многочисленные элементы системы питания транспортного средства.

Поломка бензонасоса

Сразу видна чрезмерная нагнетательная способность, вследствие чего поплавковая камера получает чрезмерный объем топлива, которое переполняет карбюратор. Чаще всего это случается с машинами седьмой модели ВАЗ. В конструкции их топливной системы не предусмотрено обратки, куда можно было бы сбросить излишки бензина.

ОБРАТИТЬ ВНИМАНИЕ! Бензонасос следует тщательно проверить на предмет исправности всех его составных элементов: возвратной пружины, диафрагмы, клапанов. При обнаружении несоответствия детали необходимо заменить. Если имеют место трещины, забои, вмятины корпусных элементов, надо заменить бензонасос полностью на новый.

Засор жиклера подачи воздуха

ПРИНЯТЬ К СВЕДЕНИЮ! Из-за уменьшения объема воздуха, поступающего на дозирующую систему, топливно-воздушная смесь переобогащается. Бензин переливает карбюратор. Что делать, как устранить неисправность? Необходимо снять крышку, выкрутить жиклер подачи воздуха ГДС первой камеры, прочистить, промыть, продуть сжатым воздухом.

Статья достаточно подробно объясняет, что надо делать, если карбюратор переливает. Причины данного явления разные, но все они кроются в регулировке и настройке элементов топливной системы. Регулярное обслуживание, регулировка, настройка всех систем, механизмов поможет избежать перелива.

Соблюдая эти несложные правила, каждый автовладелец сможет уверенно, эффективно эксплуатировать свое транспортное средство на протяжении длительного периода времени без поломок и аварийных ситуаций.

Требования к автомобильному бензину по EN 228

Показатели	Евро-2	Евро-3	Евро-4	Евро-5
Максимальное содержание, %:
бензола	5,0	1,0	1,0	1,0
серы (ррт*)	0,050 (500)	0,015 (150)	0,005 (50)	0,001 (10)
ароматических углеводородов	—	42	35	35
олефиновых (непредельных) углеводородов	—	18	14	14
Кислорода	—	2,3	2,7	2,7
Фракционный состав:
до 100 °С перегоняется, %, не менее	—	46	46	46
до 150 °С перегоняется, %, не менее	—	75	75	75
Давление насыщенных паров, кПа, не более	—	60	60	60
Наличие моющих присадок	—	Обязат.	Обязат.	Обязат.

*1%=10 000 ррм.

Так же будет интересно

27.09.2022

Прокат автомобилей без водителя представляет собой процесс сдачи авто на определенный промежуток времени,…

Далее 22.09.2022

Гидравлический насос — это самое что ни на есть, сердце всей крановой системы. Такие параметры как…

Далее 14.09.2022

Перед тем, как приступать к выбору грузового автомобиля необходимо определится, для каких целей вы его…

Далее 18.08.2022

При выборе шин для мотоцикла руководствоваться принципом — брать самое дорогое и раскрученное ни в коем…

Далее

Карбюратор на’урар Ваз 2107. Дон дайдайта карбюратор 2107 кадай

Кованэ айкин мота заи джима ко дага бая та фара тунанин ядда за а мота, каваи туки зама неинтересно. Sabon shiga ayan tafiyar da kai gyara daban-daban aka gyara na mota. Ваз-2107 — мануфа фарко мота. Mutane da yawa mamaki карбюратор gyara kan wadannan inji. La’akari da na’urar карбюратор Ваз-2107 da kuma hanyoyin domin ta gyara.

Та яя вани карбюратор

А Ваз-2107 ака шигар да дама ири данные на’урорин. Яна ДААЗ-2107 самар да «лемар сарарин самания» да кума «солекс». «Лемар Сарарин Самания» модель кафина, также известная как Чире Дага Самар, Ши Ман Каяйякин. La’akari da na’urar карбюратор Ваз-2107 ДААЗ.

А каши кунши да тасо кан рува джам’ийя да кума тасо кан рува. Har ila yau, da na’urar da aka sanye take da allura bawul, tace, hadawa jam’iyya, shaƙa da maƙura. Демпфер Akwai wani iska, эконостат от jiragen sama, от totur famfo от диффузоров kuma. Коване каши така вата рава та musamman a cikin shirye-shiryen da mafi kyau duka man fetur-iska cakuda для икон naúrar.

мануфа на айки

Дон фахимтар карбюратор на’урар Ваз-2107, я камата бинчика ядда ванан инджи айки. Har ila yau,wann ilimi za su taimaka a kai-daidaitawa na’urar. Wannan shi ne matukar amfani bayanai. Saboda haka, da man fetur shiga cikin taso kan ruwa jam’iyya, wanda aka kayyade ta wajen wani taso man fetur matakin. Lokacin da abu baba up, shi запускает da allura bawul. Последний тубалан самун дамар зува фетур.

Kafin na samun cikin ɗakin kwanana, da man fetur da aka tsabtace ta hanyar da tace. fetur da aka sa’an nan ya raba tsakanin farko da kuma na biyu jam’iyya. Yana wuce ta man fetur jiragen sama. Топливо какуда — ши не ба кавай фетур, амма кума кислород. Saboda haka, tsabta iska da ya wuce ta hanyar iska tace, ya wuce ta jiragen sama. Кафирета наура Ваз-2107 кума я хада да мусамман эмульсия да кьяу да кума бутуту. Su fetur da ake gauraya ta da iska, sakamakon wata cakuda da cewa zai iya ƙone sauƙi.

Бугу да ари, ваннан эмульсия шига эконостат саан нан опрыскивание наура, да кара вадатар да ханья. Sa’an nan, da man fetur mix shiga диффузор inda karshe samfurin da aka halitta da konewa jam’iyya. Таре да иска cakuda kwarara samun kai tsaye a cikin cibiyar da hadawa jam’iyya. Машинист фетур, гаурае да иска, гудана та ханьяр да маура да маура баул не саррафава да вани тотур феда. Джираген сама, та ханьяр абин да движок ия гуду а раго, самар да вани ман фетур какуда дага фарко джам’ийя. Lokacin да mota пе guje a cike да iko, да fetur да ака dauka daga cikin на biyu jam’iyya. Габа дайя ши ке kunne ne kawai a lokacin да обгон ко kwatsam bukatar samun har zuwa gudun.

Двигатель iya aiki kullum, da carburetor dole ne a cikakken yanayin. Wajibi пе ci gaba да tsabta да сопла. Har ila yau, dole ka kasance mai tsabta duk aikin saman. карбюратор na’urar Ваз-2107 ДААЗ сауки иса, кума ші не неприхотливая, сабанин да шиго да модель. Ya aka aiki daidai, ko da a kan m m fetur, wanda ba ya bambanta musamman quality.

Карбюратор «Solex»

Yana iya zama mai dogon lokaci zuwa jayayya game da wanda yake mafi alhẽri — «Solex» ko «lemar sararin samaniya». Amma wadannan rigingimu zo don kome gubar. Карбюратор Ka yi la’akari da «Solex» gyara na’ura для «Bakwai». карбюратор наурар Ваз-21073 «Солекс» ши не кума совсем хададдун. dukan naúrar kunshi gidaje da kuma murfin. A cikin farko biyu da hadawa da bẽnãye suna sanye take da диффузоры. Akwai kuma taso kan ruwa jam’iyya, суна эмульсия rijiyoyin да насадки для человека fetur да кума iska. А наура да ака баяр ан тотур фамфо эконостат, экономайзер, гьяра сукурори, да маура бавул да кума жаво наурар карбюратор Ваз-2107.

Му Янзу Джуя Зува Мурфин. Яна дауке да каян айки га ман фетур, казалика да дари домин куллава да иска таче. Har ila yau, shi ya ƙunshi wani соленоид bawul da wuyansa biyu Hadawa da bẽnãye. Мурфи да ака санье бери да ташоши на самар да иска zuwa cikin iska jiragen sama. Аквай аллура баул, хар ма да васу абубува.

Ядда за а дайдайта цикин карбюратор Ваз-2107 а кан насу?

Wannan tambaya yana da muhimmanci sosai ga masu rinjaye na mota masu. Kwararru a карбюраторы yanzu akwai ‘yan kaxan, kuma da wadannan motoci har yanzu fitar a kusa da kasar. Kuma ba su vata lokaci neman mai kyau gwani, mutane da yawa suna kokarin koyon yadda za a kafa naka. Идан ка сан вани карбюратор na’urar Ваз-2107, да гьяра цари зай зама мафи м гаре ку. Дон Сайта ба су bukatar вани на Musamman да ilmi ба.

Карбюраторы iya zama daga daban-daban masana’antun da kuma gyare-gyare — gyara ga kusan duk model ba su bambanta ba. Мануфа нан ши не дайя. Amma babu wata cũta a cikin tsari zai akalla san general matakin na двигатель Ваз-2107 na’urar. Карбюратор Daidaita zai kasance da yawa sauki.

Кафа на тасо кан рува

Дон фара да кафа, абу на фарко да мука баяр да шаварар цабтаче иска таче. Са’ан нан скрутил на’урар мурфин кума дуби ман фетур матакин. Matsakaicin man fetur matakin ne a cikin masallãci, inda akwai wata allura bawul. Далее, дуба да тасо кан рува. Ya kamata kawai ɗauka da sauƙi a taba bawul. musamman juna za bukatar daidaita da taso kan ruwa. Яна за ия санья дага такарда. Его размер 6,5×14 мм. Wannan samfuri kafa daga arƙashinta da taso kan ruwa. Прокладка карбюратора Al’ada domin Wannan размера Daga zuwa taso kan ruwa ya zama game da 6,5 ​​мм.

Идан размер бай даче да альада, йи да гьяра на тасо кан рува таб. Та wajen кау да тасо кан рува дага обложка ко вани стронций ия daidaita да буде дага cikin allura bawul. Samfuri kafa daga tushe na taso kan ruwa, bisa ga girman. Таре да магуди да майяр да ханкали а кан вани саши вадда ака хаге зува тасо кан рува, размер я каф да аке булата, идан та бамбанта дага фабрика.

Стартер

Ан фара наурар карбюратор Ваз-2107 за ия йин амфани да бинцики вани янки на вая. каши цавон камата ба фие да 20 см. Узкая створка толщиной 0,7-0,8 мм. Далее, ширья вани самфури дага квали. та каури доле 1 мм, да кума фадин — 5 мм.

Саан нан да мурфи да ака наннаде цикин вури. Акции саки на’урар яна да вани. Ya kamata anutsa zuwa karshen, sa’an nan ta amfani da samfuri don auna da nisa daga Silinda bango to gefen iska m. А вани мануфа халин да аке цики, да размер я камата цаканин 5-5,5 мм.

Daidaita da bude daga cikin shaƙa rata

Don yinwannan, a sukudireba, za ka iya cire m hula, wanda aka saka a kan daidaitawa dunule. Tare da zai yiwu a daidaita da ake so rata.

малам

Дон инь ванан, чире кафирета габа дайя. Sa’an nan kewaye iri na agogo har shi tsaya a nan shi ne hakan ya zama tilas to juya da liba.

Amfani da waya tabbatar rata, wanda ya kasance a cikin zangon 0,7–0,8 мм. Идан размер бай daidaita, то, ши за ия gyara та hanyar подшивание gogayya ко сака ши cikin вани рами.

драйв шаƙа

Дон инь ваннан сайтин, да карбюратор доле не а кулле та зува га законный вури, да кума а нан да иска таче ба за шигар. Затем таре да дайа ханнун рике да либа цева ико да маура, моци та зува га сашенса. Деталь kafa ta al’ada matsayi. Идан акваи вани сабани, то, кана букатар я чи габа да када да дайя ханнун, саан нан кума таре да вани цананин балин чики, кванс цикин дунуле рике да санда. Сакамакон ваданнан айюка да инджи щелкает ядда я камата. Ya zauna kawai don ƙara ja da dunule.

Баян воннан ханья, да саньи цари за ия гани а матсайин каммала. Za ka iya saita na’urar to ta rightful wuri, ƙara ja da iska tace, gama шланги да wayoyi. Za ka iya sa’an nan kuma fara da engine. Сабода хака гуданар да заман дайдайто да карбюратор Ваз-2107.

Купить Карбюратор 2107-1107010-20 Лада Нива 1500см и 1600см в ЕВРОПЕ, Украина, за 144,99$

Ваше имя Ваш адрес электронной почтыВаш телефон

Состояние: Новый Марка: лада ваз Поверхность: ВАЗ ДААЗ Номер детали производителя: 2107-1107010-20 Страна/регион производства: Российская Федерация Обмен номер детали: 2107-1107010-20

Карбюратор «ДААЗ» 2107-1107010-20 с электроклапаном. Lada Niva 1500 и 1600 куб. см  НОВИНКА Сделано в России! Payment I prefer PayPal as it is fast, easy and safe. Доставка В течение 24 часов после получения платежа посланный посланный выплат. Я комбинирую стоимость доставки, пожалуйста, напишите мне перед началом торгов или покупкой нескольких товаров. Зарегистрировано с отслеживанием времени авиапочтой.                                                                           Delivery time                                                 Europe                                                 7 — 12 дней                                     (    Italy and Portugal — 30   days   )                                                 North and South America                                                 10 — 18 days                         Australia                                                 18 — 30 days                                                 Asia and Africa                                                 10 — 18 days                         Обратная связь Если у вас есть какие-либо вопросы о продукте, деталях транзакции, доставке или перед тем, как оставить отзыв (нейтральный или отрицательный), в первую очередь свяжитесь с нами. Мы свяжемся с вами очень быстро.

• Jeep amc carter bbd carb карбюратор 2 ствола cj5 cj7 (45,00 долларов США)
• Toyota 20r 22r 22re карбюратор weber 32/36 карбюратор mazda b2200 jeep подержанный (125 долларов США)
• Mg mgb 1962 — 1980 Комплект для переоборудования Weber с коллектором (349,00 долл. США)
• Holley новый карбюратор Olds Chevy Ram Truck Van Express savana fury malibu magnum (430,95 долларов США)
• Holley, новый карбюратор, Chevy Olds, Savana, пригородная кортик, chevrolet camaro blazer (US $430,95)
• Holley новый карбюратор Chevy Express фургон пригородный savana gmc k1500 грузовик Джимми (430,95 долларов США)

Перелет в Тимбукту – на машине

Сб, 17 января 2009 г.

The Parajet Skycar — рейс из Лондона в Тимбуту Мы ожидали, что летающие автомобили станут нормой, начиная с научно-фантастических фильмов начала 1920-х годов, в которых все летали на своих собственных небесных багги. Но, несмотря на бесчисленные попытки воплотить их в жизнь, на самом деле они так и не произошли. Но лондонская компания Parajet только что объявила о запуске экспедиции «Летать» в Тимбукту из Лондона на своем «летающем автомобиле».

Цена и характеристики нового BMW X4 для Великобритании — от 36 590 фунтов стерлингов

ср, 23 июля 2014 г.

Новый BMW X4 поступил в продажу в Великобритании Новый BMW X4 — детище BMW X6 и купе-версия очень способного X3 — прибыл на Женевский автосалон в марте, и теперь он продается в Великобритании по цене от 36 590 фунтов стерлингов за BMW X4 xDrive20d SE, коренастый На 3,5 тысячи фунтов стерлингов больше, чем эквивалентный X3. Но то, что вы покупаете в новом X4, — это образ жизни, а не семейный SAV, такой как X3, поэтому премиум-класс — это то, что другие знают, что вы готовы платить больше за менее практичный городской внедорожник. Тем не менее, аналогичный сценарий с X5 и X6 не остановил покупателей, выбравших вместо них X6, и вполне вероятно, что X4 получит еще большее разделение продаж X3/X4, чем X6 от X5.

Chevrolet Corvette Stingray 2014 года: Детройтский автосалон 2013 года

Вт, 15 января 2013 г.

Chevrolet представил Corvette Stingray 2014 года на автосалоне в Детройте, самый мощный и экономичный Corvette на сегодняшний день. Представленный на автосалоне в Детройте, новый Corvette, получивший легендарное прозвище «Скат», в стандартной комплектации поставляется с 6,2-литровым двигателем V8 мощностью 450 л. секунд, и все же сговаривается предлагать официальную экономию 26 миль на галлон — просто не в то же время. Но похоже, что новый Corvette может проходить повороты так же хорошо, как и по прямой, с новой семиступенчатой ​​механической коробкой передач с согласованием оборотов, передающей мощность на задние колеса, и пятипозиционным режимом движения. Селектор, который, как говорят, адаптирует 12 атрибутов автомобиля в соответствии с намерениями и окружающей средой.

Забар вани карбюратор на Ваз 2101-2107

Абубува

• Абин да карбюраторы ака куллум санья кан Ваз 2101-2107?
• Zaɓin карбюратор don «classic»

Idan kun kasance ma’abũcin классическая модель Vaz (waɗannan su ne model daga 2101 zuwa 2107), sa’an nan mafi yiwuwa ka yi mamaki fiye da sau ƙza daya: yadda ya za daya da kuzarin kawo cikas na mota ko yadda za a rage yawan man fetur cinye. Wadannan maki biyu sun dogara ne akan abin da aka sanya karburetor akan motar, yadda aka daidaita shi da kyau, da kuma ko ya dace da gyare-gyare. Дон хака, идан карбюратор бай даце ба ко кума каваи куна сын сиян сабон, то я камата ку сан цева аквай су да ява. Коване ан эра ши дон айядаддун янайи (татталин арзики, кузари, абокантака на мухали) кума ан эра ши дон такамайман арфин куб инджи. Zan yi ƙoƙarin bayyana duk sanannun карбюраторы waɗanda aka shigar ba tare da gyare-gyare ba kuma waɗanda ke buƙatar arasa kaan.

абин да карбюраторы ака куллум санья кан ваз 2101-2107?

Сабили да хака, цикин мотоци на фарко на классик, дага 70 зува 82, ДААЗ 2101, 2103, 2106 карбюратор ан шигар да су, йи су пе Дмитриевский автомобильный Шука, а ƙарашин ласисин да ака саму дага камфанин Вебер Фаранса, сабода хака васу суна киран су ДААЗ. da sauransu Weber -y, duka sunaye daidai ne. Карбюраторы Wadannan har yanzu sun fi fi so a yau, saboda su zane ne a matsayin mai sauki kamar yadda zai yiwu, yayin da suke samar da kawai m kuzarin kawo cikas ga motoci, amma su man fetur amfani daga 10 zuwa 13, 14 lita iya тункуд м масу амфани. Хар иля яу, а халин янзу суна да вуяр самун су цикин альада, сама да шекара 25 бан самар да сабби ба, кума ана сайар да цофаффин а касуваннин фала, каваи а цикин мугун хали, дон хархада гуда, ка йи. дон сиян ƙarin biyu ko uku.

Tsohon da aka maye gurbinsu da sabon DAAZs, 2105-2107, карбюраторы wadannan sun inganta tsarin a kan magabata. Suna da wani ƙananan sanannun suna — Озоны. Меня яса Озон? A sauƙaƙe, waɗannan su ne mafi kyawun карбюраторы masu dacewa da muhalli waɗanda aka sanya su akan al’adun gargajiya a zamaninmu. Gaba ɗaya, ba su da mummunan tsarin, amma akwai matsaloli tare da ɗakin na biyu, ba ya buɗewa ta hanyar injiniya, amma tare da taimakon bawul na пневматика, wanda aka fi sani da «груша». Kuma lokacin da carburetor ya zama mai datti sosai ko ba a tsara shi ba, to buɗwar ya faru a makare ko bai faru ba kwata-kwata, saboda abin da arfin ya ragu, matsakaicin saurin yana raguwa kuma motar ta fara rawar jiki a babban revs . Карбюраторы Wadannan не совсем tattalin arziki, da amfani ne game da 7-10 lita, kuma a lokaci guda suna samar da kyau tsauri halaye.

Zaɓin карбюратор дон «классический»

Idan kun kasance mai sha’awar tuƙi kuma kuna son fiye da daidaitattun tsarin da ke ba ku, to, carburetor na iya zama a gare ku. ДААЗ 21053 , ванда ака саки а арашин ласиси дага камфанин фаранса солекс. Wannan карбюратор блеск мафи татталин арзики кума яна ба да мафи кьявун кузари дон инджунан gargajiya, амма яна да вахала же ши акан siyarwa, ба дук масу siyarwa бейн солнце сан kasancewar sa. Yana amfani da ƙirar da ta bambanta da ƙirar ƙirar DAAZ ta baya. Ана амфани да царин даво да ман фетур ан нан, аквай ханьяр да за а майар да ман фетур да ява чикин танки, ванан яна адана киманин грамм 500-700 на ман фетур а ковейче киломита 100.

Дангане да абин ƙила, ана ия самун на’урорин лантарки масу ява да ява, камар: царин айки мара амфани ванда на’урар лантарки ке саррафава, царь цоца та атоматик, да саурансу. Amma yawancin su ana shigar da su akan samfuran fitarwa, galibi muna da tsarin da ba shi da aiki kawai tare da bawul ɗin lantarki. Af, yana iya ba ku matsaloli masu yawa, a cikinwanan karburator akwai ƙananan tashoshi don man fetur da iska, kuma sau da yawa suna toshe, idan ba a tsaftace su akan lokaci ba, to, abu na farko da ya fara aiki mara kyau . сияй царин заман банза. Карбюратор Wannan yana amfani da kusan lita 6-9na man fetur yayin tuki na yau da kullun, yayin da har yanzu yana ba da mafi kyawun kuzarin duk raka’a da aka gabatar a sama, sai dai Weber. Идан куна сын самун мафи кьявун инджин, амма а lokaci guda када ку gajiyar да канку таре да cikakkun bayanan да ба доле ба на saitunan карбюратор, к ку дзи daɗi дон zaɓar ши.

Da kyau, na jera muku duk daidaitattun карбюратор waɗanda aka shigar akan litattafan gargajiya ba tare da gyare-gyare ba, kawai kuna bułatar tuna cewa idan kun sayi carburetor, kuna buřatar zaɓar shi gwargjindon mo girgwadon girgjindon girku. Ко да кун сами ханнунку акан карбюратор май кьяу, амма ан царя ши дон нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ в нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау ‘ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’ин нау’и-нау’и) ан цара ши, то таре да таймакон майен за ку ия канза джетс цики кума ку daidaita shi don dacewa da bukatun ku.

Amma kada kuyi tunanin cewa zabar saitin карбюратор ya ƙare dawann jerin. Идан куна сын самун ƙарин ƙари дага мотар кума ку сами карбюратор ingantaccen mai kyau ko zaku iya keɓance su da kanku, to zaku iya juya hankalin ku zuwa ƙarin nau’ikan карбюратор guda biyu. Солекс 21073 да Солекс 21083 :

1. на фарко да ака цара дон гирма на 1,7 кубических сантиметра (га двигатель Нива), я бамбанта да 21053 цикин цева яна да карин ташоши да кума фие да джираген сама. Баян шигар да ши, за ку сами карин кузари, амма 9-12 литов на человека за 100 км за сутки. Don haka idan kuna son haɓaka mai yawa kuma a lokaci guda kuna da kuɗi don biyan arin kuɗi, zaku iya zaar shi.
2. на бию (21083) да ака йи нуфи га мотоци Ваз 2108-09, кума шигар кан классический инджуна каваи таре да гьяре-гьяре, сабода газ рарраба царин 01-07 да 08-09 не дабан-дабан. Кума идан кун шигар да карбюратор камар ядда яке, то, цикин гудун кусан 4000 гудун, гудун иска зай ия кусанчи фийе да саутин, ванда ба ярда да ши ба, инджин ɗин ба зай ара хаака ба. Idan kana son shigar da shi, dole ne ka fitar da диффузоры 1 da 2 na ɗakunan zuwa mafi girman girma, kuma sanya ƴan jet masu girma. Duk waɗannan sauye-sauyen sun cancanci yin kawai idan kun kasance ainihin ma’abocin ilimin gargajiya, saboda suna ɗaukar lokaci sosai. Farashin gyare-gyaren kuɗi ne na ƙasa da 21053, haɓaka haɓakawa ya fi 21073.

Za mu iya cewa ma fiye da haka, akwai guda daya da kuma карбюраторы biyu, kamfanonin shigo da, amma suna da farko tsada, kuma na biyu, ba ko da yaushe ba su samar da mafi kyau kuzarin kawo cikas da tattalin fiye da wadanda aka jera sama. Дон haka я гнев наку дон yanke shawarar абин да за ку zaɓa да yadda за ку хау.

Карбюратор, его устройство и регулировка

Владельцы автомобилей типа «Классика» часто сталкиваются с проблемами динамики и расхода топлива. Водители называют двигатель автомобиля сердцем, а карбюратор можно смело сравнивать с сердечным клапаном. Именно от последней части зависит расход топлива, а от правильной регулировки — динамические характеристики. В этой статье узнаем как устроен карбюратор (ВАЗ 2107 ДААЗ). Мы также видим, как правильно его регулировать.

Детали ДААЗ Основное устройство для классических моделей ВАЗ

Работа внутреннего двигателя любого автомобиля напрямую зависит от качества и количества топливно-воздушной смеси. Эта смесь готовится непосредственно карбюратором. Кроме того, это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных деталей. Это диффузор, дроссель, а также стрела и поплавковая камера.

Типы устройств

Если на автомобиль устанавливается старый двигатель, то такие автомобили комплектуются карбюраторами ДААЗ 2107 — 1107010. Применяется новая модель или модификация с новыми моторами и вакуум-корректором. Это ДААЗ модель 2107 1107010-20.

Данную продукцию выпускают автомобильные агрегаты на Дмитровградском заводе. Эта компания уже довольно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюраторный) у водителей заслужил особое доверие как достаточно надежный.

Сложное и высокоточное устройство

Карбюратор представляет собой сложное устройство, состоит из множества различных компонентов. Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и регулировкой этих устройств.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как работает конкретно это устройство.

Итак, какое устройство карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую поступает топливо в ограниченном количестве. Доступ бензина закрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочку. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дросселя, а также воздушной заслонки. Помимо них в состав устройства входят форсунки. Топливо распыляется распылителем. Одними из важных компонентов карбюратора являются диффузоры. Они работают как насадки, создают конфигурацию воздушного потока.

ДААЗ 2107 Карбюратор: Принцип работы

При попадании топлива в поплавковую камеру объем топлива регулируется поплавком. Если она всплывет, игольчатый механизм перекроет доступ бензина в камеру. Итак, камера в данном случае напоминает бачок унитаза. Здесь все то же самое. Но топливо подается не сразу. Сначала он проходит через специальный фильтр для очистки.

Далее устройство подает топливную жидкость к первому и второму топливному элементу. Карбюратор (устройство) ДААЗ 2107 предусматривает наличие основных топливных жиклеров, по которым проходит топливо.

Кроме бензина воздух подается через воздушные жиклеры в камеру, предварительно прошедшую очистку в воздушных фильтрах. Затем воздух с помощью специальных трубок и колодцев образует смесь с бензином. Так получается так называемая эмульсия.

Но это еще не все. Прежде чем попасть в камеры сгорания с помощью распылителя, смесь проходит через экостанцию. Здесь смесь проходит дополнительное обогащение.

Далее с помощью распылителей смесь поступает в диффузоры. Здесь производится окончательное приготовление смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ Овского производства) устроен таким образом, что в диффузорах капли топлива вовлекаются в высокоскоростной воздушный поток. Итак, топливовоздушная смесь попадает в центр смесительной камеры.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси прямо в цилиндры двигателя.

Какой еще карбюратор особенный ДААЗ 2107? Устройство включает жиклеры для холостого хода. В этом режиме смесь закрывается только из первой топливной камеры. Принцип и схема работы топливных камер использует вторую камеру только при выходе двигателя на рабочие температуры. II камера также включается, если нужно быстро набрать обороты и большую скорость.

Отличия модификаций

Как известно, в последних моделях ВАЗ 2107 и других модификациях устанавливался новый карбюратор ДААЗ 2107 1107010 20. Посмотрим, в чем отличие этой модификации от старого карбюратора 1107010.

По информации, полученной от Специалисты АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальная разница между ними – это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация этим узлом не оснащена.

Хотя карбюратор ДААЗ 2107 20 и не оборудован экономайзером, он оснащен специальным подавателем топлива. Отличие в том, что больше нет за счет электромагнитного запорного клапана. Так, если зажигание отключено, подача топлива прекращается.

Карбюратор ДААЗ 2107 1107010 — регулировка

Перед тем, как перейти к регулировке, необходимо выяснить, какая из двух модификаций установлена ​​на вашем автомобиле. Итак, если автомобиль оснащен вакуумным корректором зажигания, то Машины Машины — последняя модель моторов ВАЗ 2103 или 2106, причем модификация карбюратора новая. Если вы не нашли вакуум-корректор, то у вас карбюратор ДААЗ 2107 1107010.

Основная неисправность

Для настройки необходимо знать несколько типовых неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломке можно отнести:

• Проблемы при запуске мотора, двигатель чихает.
• Греет, дергается, частые провалы на педали акселератора.
• Нет вариантов разгона.
• Увеличение расхода топлива.

Итак, если в процессе эксплуатации вашего автомобиля вам удалось устранить одну или несколько неисправностей из этого списка, то реквизиты обязательны.

Необходимо знать, что максимальная регулировка карбюратора ДААЗ 2107 1107010 возможна только при снятом узле. Технологический процесс не предусматривает очистку этого устройства мерраловой или шерстяной тряпкой. Вам также не понадобятся никакие провода для очистки форсунок.

Изначально при самостоятельной регулировке нужно сначала снять чехол с узла. Затем можно переходить к регулировке поплавковой камеры. Это удобно.

Регулировка поплавковой камеры

Поплавок имеет свободный ход. Размер штриха должен быть между 6, 5 мм с одной стороны и 14 мм с другой стороны. Отрегулируйте ход с помощью специального шаблона.

Если у вас в камере меньше камера, нужно немного подрегулировать язычок игольчатого клапана.

Теперь можно настроить работу игольчатого клапана. Когда поплавок поднимается, поступает меньше топлива. Если дроссель открыт, расход топлива выше, а поплавок опущен вниз. Для регулировки поплавка с другой стороны необходимо максимально увеличить поплавок назад и тем же шаблоном проверить этот параметр. Если расстояние не 14 мм, то следует отрегулировать упоры крепления.

Настройка пускового устройства

Регулировка включает в себя процесс настройки пускового устройства. У приборов старого образца он работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, можно увидеть канал для подачи воздуха.

Чтобы настроить, сначала нужно его снять. Затем нужно повернуть рычаг так, чтобы воздушная заслонка полностью закрылась. Далее переверните прибор, после чего сделайте замеры зазоров между створкой и стеной. Для нашего карбюратора зазор должен быть 0,85 мм. Для уменьшения зазора до требуемой величины необходимо отрегулировать тягу привода.

Далее необходимо отрегулировать зазор А. Он находится между стенкой канала и краем заслонки внизу. Значит, нужно закрыть заслонку и заглушить пусковое устройство. В результате она откроется, а зазор должен составлять от 5 до 5, 4 мм. Для регулировки нужно вращать отвертку отверткой.

Настроить холостой ход

Сначала следует убедиться, что зажигание правильное. Двигатель должен быть прогрет до рабочей температуры. Для регулировки нужно вращать регулировочный винт качества топливной смеси до тех пор, пока обороты двигателя не станут максимальными.

Далее нужно повернуть против часовой стрелки винт количества топлива. Должна быть достигнута еще большая частота оборотов.

Теперь стоит закрутить еще один винт качества, чтобы добавить еще несколько оборотов.

Смысл этих операций в том, что качество смеси минимальное, а обороты холостого хода колебались от 850 до 900. Это самые оптимальные значения для карбюраторных двигателей семейства классика. Больше или меньше этого значения пересматривать не следует, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КСМ.

Мы рассмотрели несколько возможных способов регулировки, которые можно выполнить своими руками. Но если вы не уверены в своих действиях, то лучше доверить свой daaise 2107 (карбюратор от «семерки») специалисту, который в них разбирал.

ИЖ::2126: Карбюратор

На двигатель УЭПА-331 устанавливается карбюратор ДААЗ-2140-1107010-70, а на двигатель ВАЗ-2106 — карбюратор ДААЗ-2107-1107010.

Схема карбюратора ОЗОН: 1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экономостата; 6 — топливный жиклер зконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер экономостата; 9- пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11-;;;;;;;; 12-нагнетательный клапан ускорительного насоса; 13 распылитель ускорительного насоса; 14-воздушный затвор; 15-главный воздушный жиклер первой камеры; 16 жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — жиклер холостого хода; 20-игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — винт регулировки качества рабочей смеси; 27-винт регулировки количества рабочей смеси карбюратора 2107-1107010; 28 — дроссельная заслонка первой камеры; 29- корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус поворотных затворов; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса: 36 — рычаг привода ускорительного насоса; 37 — пневмоклапан карбюратора 2140-1107010-70.

Карбюраторы имеют практически одинаковую конструкцию (тип Озон) и отличаются только пневмоклапанным устройством ЭКИ (экономайзер принудительного холостого хода), приводом дроссельной заслонки второй камеры (у карбюратора 2140-1107010-70 он механический, а у карбюраторных 2107-1107010 — пневматические) и тарировочно-ровочными с данными (см. таблицу).

Тарировочные данные карбюраторов
Индикаторы	2107-1107010		2140-1107010-70
	Первая камера	Вторая камера	Первая камера	Вторая камера
Диаметр диффузоров, мм	22	25	22	25
Диаметр камеры смешения, мм	28	36	28	32
Номер калибровочный распылителя смеси	3,5	4,5	3,5	4
Диаметр главного топливного жиклера, мм	1,12	1,50	1,12	1,50
Диаметр главного воздушного жиклера, мм	1,50	1,50	1,70	1,70
Номер калибровки эмульсионной трубки	Ф15	Ф15	Ф15	Ф15
Диаметр топливного жиклера холостого хода, мм	0,50	0,60	0,50	0,75
Диаметр жиклера воздуха холостого хода, мм	1,70	0,70	1,40	0,70
Диаметр отверстия распылителя насоса-ускорителя, мм	0,40	—	0,50	—
Диаметр перепускного жиклера насоса-ускорителя, мм	0,40	—	0,30	—
Подача насоса-ускорителя на 10 полных ходов, см3	(7±25) %	—	(12±25) %	—
Диаметр топливного жиклера экономостата, мм	—	1,50	—	1,20
Диаметр воздушной струи экономостата, мм	—	1,20	—	1,40
Диаметр эмульсионной струи эконостата, мм	—	1,20	—	1,20
Диаметр воздушной струи пускового устройства, мм	0,70	—	0,70	—
Диаметр жиклера пневмопривода дроссельной заслонки вторичной камеры, мм	1,50	1,20	—	—
Диаметр демпфирующего жиклера пневмопривода дроссельной заслонки вторичной камеры, мм	—	0,8	—	—
Расстояние от поплавка до крышки карбюратора с прокладкой, мм	6,5±0,25
Зазоры в воротах для регулировки пускового устройства (см. чертеж пускового устройства), мм: дроссель, С воздухом , В	0,9-1,0 5,5±0,25		1,6-1,7 3±0,25

Карбюратор — эмульсионного типа с падающим потоком газовой смеси и пневматическим торможением топлива, двухкамерный с последовательным открытием дроссельных заслонок. Имеет уравновешенную поплавковую камеру, главные дозирующие системы, концентрирующее устройство (эконостат), автономную систему холостого хода (АСИ) с экономайзером принудительного холостого хода (ЭХИ), переходные системы первой и второй камер, диафрагму, ускоряющую насос, золотниковое устройство отсоса картерных газов для дроссельной заслонки первой камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пускошм устройством диафрагменного типа от разрежения во впускном патрубке. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания, л

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает заданный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первая и вторая камеры) эмульсионных колодцев Н и эмульсионных трубок, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через форсунки топливно-воздушная эмульсия попадает в малый и большой диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсии колодца после главного топливного жиклера первой камеры. Топливо проходит через топливный жиклер холостого хода, после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры. Образовавшаяся эмульсия подается через отверстие, заблокированное винтом качества, к кольцевому распылителю АШХ. Размер щели распылителя регулируется винтом количества (скорости).

При частичном открытии дроссельных заслонок (до включения в работу основных дозирующих систем) топливно-воздушная смесь поступает в камеры через переходные отверстия.

Эконостат обеспечивает дополнительный забор топлива непосредственно из поплавковой камеры (через топливные, воздушно-эмульсионные жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь. Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок. При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму. Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая газовую смесь на режимах разгона. Насос поставляется с двумя шаровыми кранами. Один клапан — впускной — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса; он открывается при его заполнении топливом (педаль «газа» отпускается и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан — нагнетательный — расположен в корпусе шнека распылителя; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только прекращается подача топлива. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыточное топливо при нагнетании стекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, диаметра перепускной струи, профиля и длины регулировочной иглы, ввинчиваемой в колодец перепускной струи; в процессе эксплуатации насос не подлежит регулировке.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При оттягивании ручки привода («подсоса») трехплечим рычагом управления воздушная заслонка, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку и закрывает ее. При этом, воздействуя на тягу привода дроссельной заслонки, рычаг приоткрывает дроссельную заслонку первой камеры на пусковой зазор С (см. рис.). При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток воздействует на тягу воздушной заслонки, приоткрывая ее.
