Клапан егр за что отвечает: признаки неисправностей, ремонт и затраты

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

• системой высокого давления;
• ЕГР низкого давления;
• комбинированной системой EGR;

Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

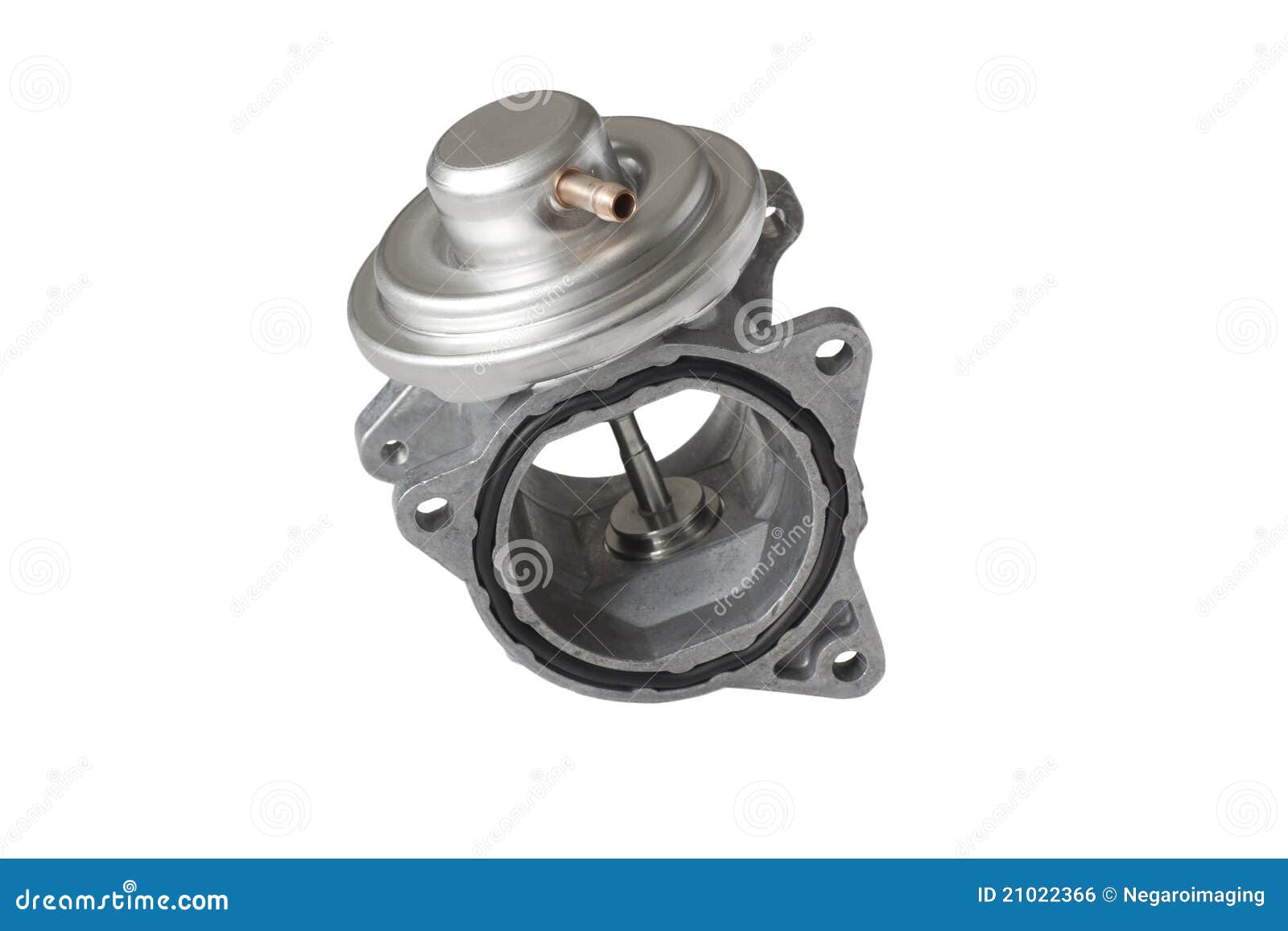

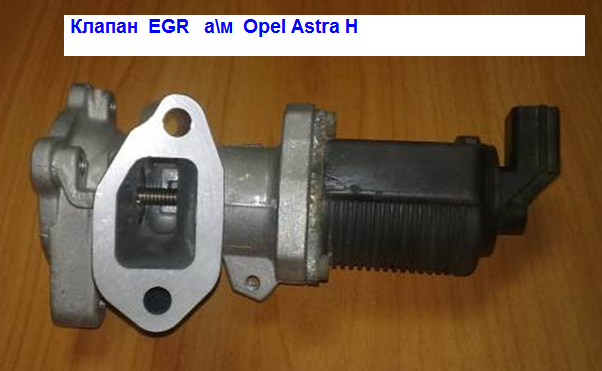

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

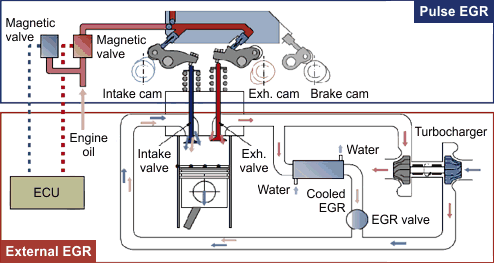

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

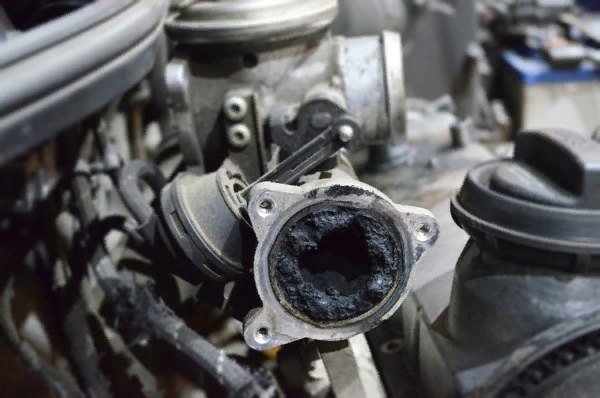

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

Клапан EGR и три его полезных свойства для автомобиля

Фото: www.auto-volgograd.com

В водительской среде ходит множество разговоров и споров о полезности клапана EGR, который устанавливается на дизельные, а также бензиновые двигатели с непосредственным впрыском топлива. Споры идут о том, для чего вообще нужна эта деталь, и стоит ли её удалять из мотора. Попробуем разобраться, что такое EGR и какую функцию он выполняет в автомобиле?

Фокусы с выхлопными газами

Клапан EGR – это система рециркуляции выхлопных газов в двигателе автомобиля. Он отвечает за то, чтобы подавать часть газов из выхлопной трубы обратно во впускную систему. Всё это нужно не для увеличения мощностных характеристик мотора, а для снижения количества вредных выбросов в атмосферу. В выхлопных газах содержится очень вредное для природы вещество оксид азота, оно образуется при высоких температурах из азота и кислорода в воздухе. При помощи клапана выхлопные газы опять направляются в камеру сгорания, что позволяет понизить в ней температуру, а значит и устранить саму причину образования оксида азота. Таким образом, улучшатся экологичность автомобиля.

Фото: www.1gai.ru

Какая польза от клапана EGR

Клапан EGR работает не постоянно, а включается только в определённых режимах. Например, он открывается электроникой при прогреве двигателя. Это необходимо, чтобы снизить количество оксида азота, который вымывает масляную плёнку из пятна контакта поршней с цилиндрами. Также замечено, что открывание этого клапана ускоряет процесс прогрева мотора. Как только двигатель прогреется до рабочей температуры, клапан закрывается. Опять открыться он может при продолжительно удерживаемых оборотах мотора в средней зоне тахометра, что позволяет экономить топливо при движении по трассе.

Фото: a. d-cd.net

Проблемы с клапаном EGR

Возникает вопрос, если этот клапан такой полезный, то почему на него столько жалоб, а некоторые автомобилисты и вовсе удаляют EGR из мотора? Всё дело в нагаре, который скапливается внутри клапана. Забитый сажей клапан приводит к тому, что автомобиль теряет в динамике разгона, у него увеличивается расход топлива, начинают «плавать» холостые обороты, а из выхлопной трубы появляется чёрный дым. В этом случае клапан приходится снимать с машины и очищать от скопившейся грязи. Многим автомобилистам надоедает регулярные проблемы с EGR, и они совсем удаляют этот клапан или блокируют его в закрытом положении.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Как и зачем глушить клапан EGR на дизельном моторе

16 октября 2018 Категория: Полезная информация.

Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца «заглушить» клапан ЕГР на дизеле.

Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов. Считается, что EGR «душит» мотор.

Другая причина отключить систему рециркуляции и заглушить клапан ЕГР — нежелание владельцев ремонтировать неиправности.

Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.

И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы — от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.

 Неисправности системы EGR

Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.

Другие причины выхода из строя системы рециркуляции — неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.п.

Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей — турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.

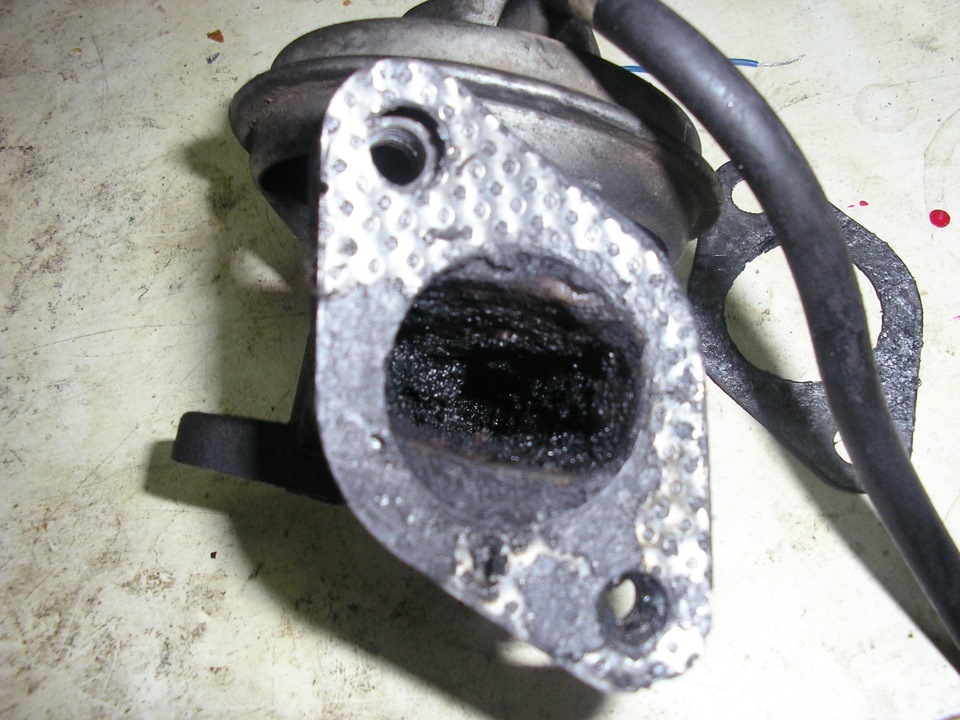

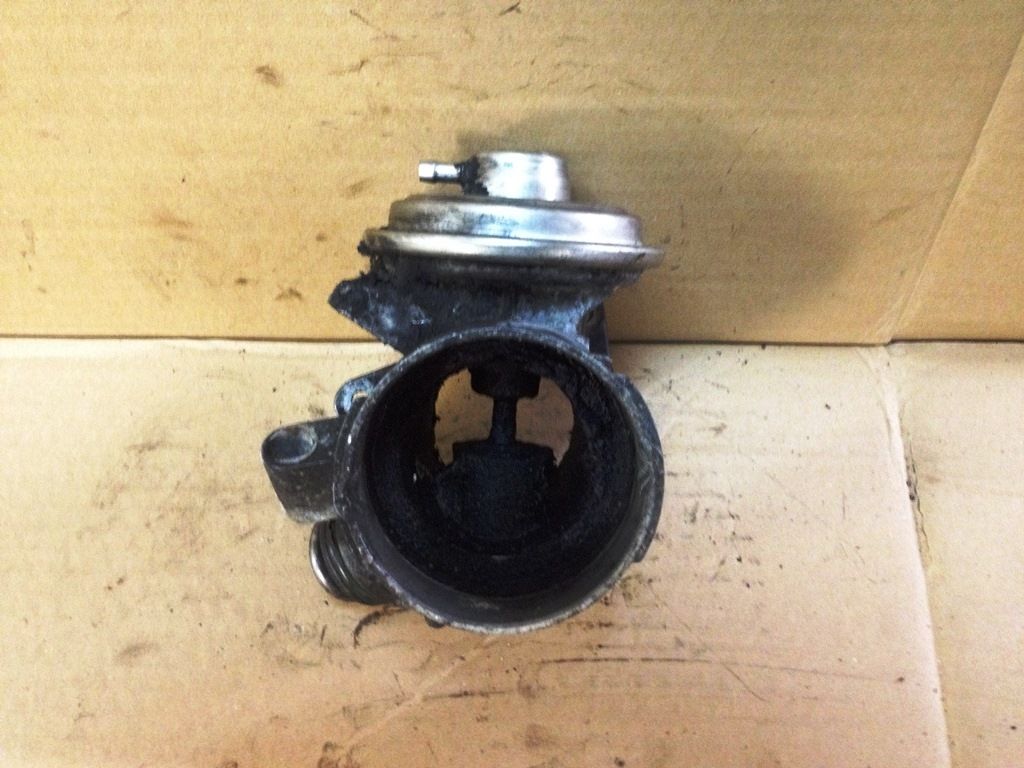

Покрытый нагаром клапан EGR может заклинить в одном положении — на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.

Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.

Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.

 Отключение клапана EGR: плюсы и минусы

В развитых странах наличие системы EGR в автомобилях не ставится под сомнение. Это обусловлено строгими эко-нормами.

В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.

Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ — выход из строя ее датчиков и клапана EGR.

Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью — иначе меры не дадут долговременного результата.

Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.

Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.

Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.

При этом важно учитывать несколько моментов:

• Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой — отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
• Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели — Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.

В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.

К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.

Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи — увеличивается.

Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.

•  Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

ПЕРЕЙТИ В КАТАЛОГ

Клапан EGR на автомобиле Daewoo Nexia и ошибка 0036 • CHIPTUNER.RU

Клапан EGR на автомобиле Daewoo Nexia и ошибка 0036

В.А. Коркин, aka Grey_earl и А. Пахомов, ака IS_18

Прежде чем приступить к рассмотрению проблемы с ошибкой клапана EGR на Daewoo Nexia, хочу рассказать о работе клапана EGR на Suzuki 1998г. Приехала эта машина ко мне после капиталки, с проблемой холостого хода и провалом на низких оборотах. В процессе диагностики, дошла очередь и до клапана EGR. При тщательном осмотре выявилось, что практически все вакуумные каналы были забиты, клапан был негерметичен, и шток заклинил. Система управления клапаном EGR на Suzuki электрически управляемая, в отличие от Daewoo Nexia, но неконтролируемая. Т.е ECU не понимает, в каком положении находится шток клапана EGR. Клапан EGR имеет герметичную диафрагму. Между электрическим клапаном EGR и вакуумным клапаном EGR стоит ещё один клапан: EGR PRESSURE TRANSDUCER (распределитель давления).

Для чего он нужен? При включении электрического клапана EGR №6 (по схеме), разрежением из канала перед дроссельным патрубком и через клапан EGR PRESSURE TRANSDUCER №7 поднимает шток клапана EGR №4 (по схеме). Когда электрический клапан EGR №6 отключается, то вакуумный клапан EGR №4 без клапана EGR PRESSURE TRANSDUCER №7 (который связан с атмосферным давлением и выравнивает давление в клапане EGR №4) оставался бы в открытом состоянии. Теперь напрашивается вопрос. Неужели через воздушный канал в систему впуска идёт неотфильтрованный воздух с атмосферы? Беру пластиковый клапан EGR PRESSURE TRANSDUCER №7 и аккуратно разбираю. Легко и без проблем снимается верхняя крышка клапана, и я вижу грязный (круглый по диаметру и толщиной 4 – 5мм) фильтр из фетра. Промыл, почистил, продул и поставил на место. Всё, вопрос с EGR на этом авто был снят.

Для пытливых умов, кому непонятно, для чего стоит клапан EGR SOLENOID (SYSTEM CHECK) №8 и MAP SENSOR №5. При почти полном или полном открытии дроссельной заслонки (особенно при резком открытии), разрежение во впускном коллекторе и в пространстве перед дросселем должно выровняться и быть одинаковым. Из-за разности скорости перетечек по вакуумным каналам и дроссельного пространства MAP SENSOR №5 через EGR SOLENOID (SYSTEM CHECK) №8 вносит свою коррекцию и компенсирует возможный провал по разряжению. В Daewoo Nexia такого управления нет. Что упрощает и делает более точную коррекцию по MAP. Потому как нет возможных плохих контактов на разъёмах клапанов и неправильной информации о положении дроссельной заслонки, оборотов двигателя и негерметичных вакуумных трубках т.д. и т.п. Вакуумный канал клапана EGR и MAP Sensor на Daewoo Nexia находятся рядом, хоть и по разные стороны дроссельной заслонки. И при открытии дроссельной заслонки, оба канала находятся в одинаковой степени разрежения.

©CHIPTUNER.RU 2010
Теперь о EGR Daewoo Nexia.

Не нашёл я клапана EGR от неё, видно выбросил, а может кому-то нужнее он был. Управление этим клапаном идёт только по одной вакуумной трубке.

По старой памяти, знаю что в клапане EGR на Daewoo Nexia в отличии от Suzuki, диафрагма негерметичная и имеет (если память не изменяет) 4 отверстия, для связи с атмосферой. Это сделано для того, чтобы клапан не зависал долго при высоком разряжении перед дросселем и вовремя возвращался. Тут у меня был тот же вопрос: Неужели воздух из атмосферы попадает во впуск нефильтрованный? Стоит ли в нём фильтр?

Но нашёл его я в Mitchell. Всё-таки стоит фильтр.

©CHIPTUNER.RU 2010
Возможные причины появления ошибки 0036 по клапану EGR:

1. Забит вакуумный канал.
2. Негерметична вакуумная система перед дросселем (повреждена вакуумная резиновая трубка клапана EGR, неплотно одета или повреждена резиновая гофра воздушного фильтра.)
3. Подклинивает шток клапана EGR.
4. Забит фильтр внутри клапана EGR.
5. Диафрагма клапана EGR повреждена (только замена клапана в сборе).

Метод устранения:

1. Промыть дроссельный патрубок и тщательно прочистить все каналы.
2. Проверить на повреждения и плотность соединения гофры воздушного фильтра к впускному коллектору.
3. Снять клапан EGR, попробовать промыть и разработать шток при помощи смазки типа WD-40
4. При загрязнении фильтра в клапане EGR, можно попробовать прополоскать клапан в моющем растворе (бензин и растворители недопустимы) и аккуратно продуть сжатым воздухом. Будьте осторожны со сжатым воздухом и растворами. Любая соринка или капля раствора может серьёзно повредить Ваше зрение.

Могу добавить к сказанному, что надо обратить внимание на состояние воздушного фильтра. Забитый фильтр – причина повышенного разрежения перед дроссельным пространством. Что может вызвать раннее срабатывание клапана EGR. Ещё, как видно по рисунку, причина может быть в негерметичности CONTROL VALVE CLOSED. Также надо обратить внимание на работу двигателя. Протраивание и хлопки во впускной коллектор тоже могут повлиять на работу вакуумной системы EGR.

EGR открывается разрежением не из впускного коллектора, а перед дросселем, куда его шланг и подключен. А вот когда возникает ошибка 0036? Возникает она гораздо раньше, чем загорается лампочка. В ЭБУ все ошибки проходят 3 ступени проверок и подтверждений с накоплением и ожиданием. И с разными временными параметрами. Так что, когда загорится сама лампочка – зависит много от чего…

Наличие EGR учитывается в прошивке косвенно. Т.е. подразумевается, что на определенных режимах он работает определенным образом (перепускает строго определенное кол-во выпускных газов, определенного состава). В соответствии с этим ЭБУ корректирует подачу топлива и УОЗ. Как на самом деле обстоит дело, ЭБУ не знает, поскольку никакой связи с клапаном у него нет… В случае неисправности EGR ЭБУ может зажечь «чек» только по показаниям других датчиков (в основном по ДК), т.е. по косвенным признакам, а впрямую о неисправности ЭБУ знать не может. ДАД здесь поможет мало, поскольку он только меряет давление, но содержание кислорода померить не может. Корректируется программно – смесь немного обедняется относительно расчетной по ДАДу на режимах, на которых предполагается, что EGR работает.

И еще, насчет ДАД. Если выкинуть клапан EGR, то он скорректирует по давлению, а за состав смеси отвечает лямбда – зонд. Именно факт потребовавшейся чрезмерной коррекции по лямбде и будет зафиксирован как ошибка EGR с кодом 0036 .

По моим наблюдениям, в некоторых случаях ошибка заносится на первой сотне километров, даже когда машину только что пригнали из салона. Причем заносится она только при движении и определенных нагрузках. В режиме холостого хода ошибки не будет. На старых корейских Nexia 16кл 95 г.в. этих ошибок практически не возникает, хотя и ездят они на том же бензине, и пробег у них побольше.

Отсюда вывод прост: возможно, в современных ЭБУ неверно составлена таблица топливной коррекции. Но скорее проблема в нашем «хорошем» бензине, или действительно не работает клапан EGR, или засорена магистраль.

Напомним, зачем вообще нужна система рециркуляции выхлопных газов. Это делается из экологических соображений. Считается, что добавка выхлопных газов в смесь снижает температуру горения, и, в результате, уменьшается содержание окиси азота в выхлопе (и обогащается смесь за счет уменьшения кислорода). Я глушил клапан EGR, на некоторых машинах появлялась детонация как раз из-за высокой температуры горения.

Добавлю, что ошибка по EGR чаще будет фиксироваться или будет постоянной, если на авто стоит ГБО. Так как топливно-воздушная смесь в этом случае никак не корректируется.

Система рециркуляции отработавших газов (EGR) Subaru Forester

Общая информация

С целью снижения эмиссии в атмосферу окислов азота конструкция двигателя предусматривает
отвод части отработавших газов во впускной трубопровод через клапан EGR. Такое
подмешивание отработавших газов к воздушно-топливной смеси приводит к снижению
температуры ее сгорания. Помимо клапана EGR в состав системы входят также электромагнитный
управляющий клапан и преобразователь противодавления (ВРТ).

Функциональная схема системы EGR



Главным компонентом системы является клапан EGR, срабатывание которого обеспечивается
за счет передаваемого ВРТ от корпуса дросселя разрежения. Посредством ВРТ осуществляется
корректировка глубины разрежения в соответствии с потребностями двигателя в подмешивании
отработавших газов, определяемыми ECM на основании сигналов различных информационных
датчиков.

Срабатывание электромагнитного управляющего клапана производится по команде ECM
с учетом текущих эксплуатационных параметров двигателя. Клапан служит для открывания/закрывания
вакуумной линии, соединяющей ВРТ с диафрагмой клапана EGR.

Клапан EGR

Общая информация

Клапан EGR помещается между выпускным коллектором и впускным трубопроводом. По
команде ECM, передаваемой через электромагнитный управляющий клапан, клапан EGR
открывается и на его диафрагму подается давление от корпуса дросселя, после чего
строго дозированная часть отработавших газов направляется во впускной трубопровод.

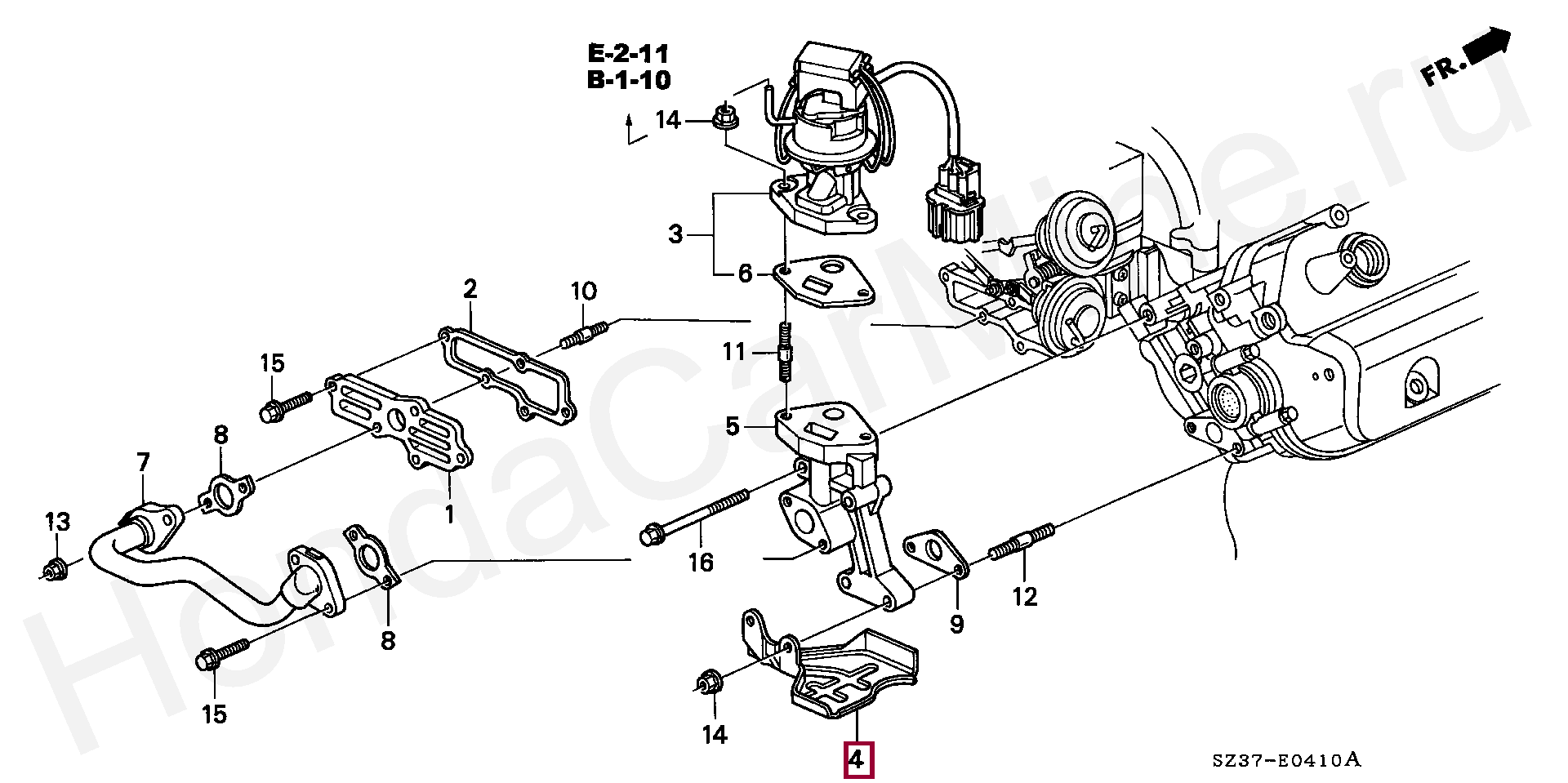

Конструкция клапана EGR

Снятие и установка

1. Снимите нагнетательную камеру воздушного тракта (см. Раздел Регулятор давления топлива — общие сведения Главы Системы питания и выпуска). 2. Отсоедините от клапана EGR вакуумный шланг. 3. Выверните болты крепления клапана EGR на впускном трубопроводе. 4. Снимите клапан EGR. 5. Установка производится в обратном порядке. Не забудьте заменить уплотнительную прокладку, проследите, чтобы весь крепеж был затянут с требуемым усилием (18.6 ± 1.5 Нм).

Чистка

Не промывайте клапан EGR с никакими растворителями! Не зажимайте клапан EGR в тиски! Не забывайте заменять уплотнительную прокладку!



1. Для удаления отложений, скапливающихся на поверхности седла клапана, легонько обстучите корпус последнего молотком с мягким бойком, — держите клапан в руках. Вытряхните из клапана образовавшийся в результате обстукивания мусор. 2. Проволочной насадкой зачистите сопрягаемые поверхности клапана и впускного трубопровода. 3. Отожмите диафрагму клапана. Заглянув в выходное отверстие, удостоверьтесь в чистоте рабочей поверхности седла клапана, — в случае необходимости еще раз обстучите клапан. 4. Маленькой отверткой осторожно прочистите выпускное отверстие клапана. 5. Продуйте клапан с целью удаления из него мелкого мусора. 6. Прочистите также впускное отверстие EGR во впускном трубопроводе.

Проверка

1. Связанные с запиранием системы EGR отказы могут приводить к нарушению стабильности оборотов двигателя на холостом ходу и во время акселерации, снижению приемистости и повышению расхода топлива. 2. В первую очередь удостоверьтесь в исправности состояния, надежности крепления и правильности прокладки всех вакуумных шлангов системы EGR. Поврежденные компоненты замените. 3. Отсоедините вакуумный шланг от клапана EGR. 4. Запустите двигатель и оставьте его работающим на холостых оборотах. 5. При помощи ручного вакуумного насоса создайте на клапане разрежение, — если разрежение не удерживается клапаном, следовательно, его диафрагма порвана. При исправной диафрагме стабильность оборотов холостого хода двигателя должна нарушиться (вплоть до полного останова), в противном случае проверьте проходимость соединительного тракта EGR. 6. Снимите клапан EGR с впускного трубопровода (см. выше) и вновь создайте в нем разрежение, — если клапан не открывается, замените его. 7. Если клапан открывается исправно, что подтверждается возможностью его продувки, следовательно, причина отказа лежит в нарушении проходимости линий соединительного тракта. Проверьте проходимость подающей трубки EGR.

Электромагнитный управляющий клапан EGR

Общая информация

Электромагнитный клапан помещается между ВРТ и клапаном EGR. Клапан открывается
по сигналу ECM, обеспечивая тем самым передачу давления из корпуса дросселя через
ВРТ на диафрагму клапана EGR.

Конструкция управляющего электромагнитного клапана EGR



Снятие и установка

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!



1. Отсоедините отрицательный провод от батареи. 2. Снимите нагнетательную камеру воздушного тракта (см. Раздел Регулятор давления топлива — общие сведения Главы Системы питания и выпуска). 3. Отсоедините от электромагнитного клапана EGR вакуумные шланги и электропроводку. 4. Выверните болт крепления электромагнитного клапана EGR на впускном трубопроводе. 5. Снимите электромагнитный клапан.

Установка производится в обратном порядке. Проследите, чтобы крепежный болт был
затянут с требуемым усилием (15.7 ± 1.5 Нм).

Преобразователь противодавления (ВРТ)

Общая информация

ВРТ установлен между корпусом дросселя и электромагнитным управляющим клапаном
EGR и служит для регулировки глубины разрежения, передаваемого из дроссельной
камеры на клапан EGR. При регулировке учитываются такие параметры, как угол открывания
дроссельной заслонки, давление отработавших газов, и т.п.

Конструкция преобразователя противодавления (ВРТ) EGR



Снятие и установка

1. Отсоедините от ВРТ вакуумные шланги. 2. Снимите преобразователь с опорного кронштейна. 3. Установка производится в обратном порядке.

Проверка исправности функционирования системы EGR

1. При работающем, прогретом до нормальной рабочей температуры двигателе поднимите частоту вращения коленчатого вала от 3500 до 4000 об/мин и проследите за перемещением штока клапана EGR. 2. По мере возрастания оборотов шток клапана должен перемещаться вверх. При отпускании дроссельной заслонки шток должен вернуться в исходное положение.

Замена клапана системы рециркуляции отработавших газов (ЕГР)

Система рециркуляции отработанных газов установлена практически на всех бензиновых и дизельных автомобилях. Этот процесс происходит в двигателе и отвечает за него клапан рециркуляции выхлопных газов. Клапан перераспределяет газы для смешивания с топливной смесью. Система EGR предназначена:
для понижения содержания ядовитых веществ в выхлопе;
ограничения максимальной температуры сгорания топлива;
повышения работоспособности мотора.

Система рециркуляции отработанных газов установлена практически на всех бензиновых и дизельных автомобилях. Этот процесс происходит в двигателе и отвечает за него клапан рециркуляции выхлопных газов. Клапан перераспределяет газы для смешивания с топливной смесью. Система EGR предназначена:
для понижения содержания ядовитых веществ в выхлопе;
ограничения максимальной температуры сгорания топлива;
повышения работоспособности мотора.

Клапан EGR (системы рециркуляции отработавших газов) позволяет снизить количество вредных веществ в выхлопных газах. Он обеспечивает рециркуляцию части газов, выходящих из двигателя, путем их подачи обратно во впускной коллектор. Двигатель может их снова сжечь, снизив тем самым уровень выброса вредных веществ.
Клапан EGR находится в моторном отсеке (под капотом). Для соответствия экологическим стандартам большинство двигателей должно иметь систему рециркуляции отработавших газов. Если клапан EGR выйдет из строя, автомобиль не пройдет проверку на соответствие экологическим нормам.

Неисправности:
отложение углерода на гнезде или пластине клапана забивает все трубки и разъемы;
засорение клапана системы отработанных газов приводит к заклиниванию клапана;
заклинивание клапана при открывании, которое приводит к неисправной работе системы питания бензинового двигателя на холостых оборотах. Когда клапан клинит при закрытии, то это отражается в «жесткой» работе дизельного двигателя и большому расходованию топлива в двигателях на бензине;

Современное оборудование для диагностики поможет специалисту выявить недостатки, реальные технические параметры и свойства узлов, испытания привода. При необходимости и для сбора точной информации о неисправностях, автомобиль испытывается в реальных дорожных условиях.
При замене клапана системы рециркуляции отработанных газов EGR механик прочистит все соединительные трубки.Может также сделать замену клапана холостого хода. Произведет технический осмотр трубок, электропроводов, разъемов. С помощью вакуумного насоса приведет в действие клапан EGR.

Основные признаки неисправного клапана ЕГР, диагностика

При создании современной техники конструкторы используют для улучшения экологической составляющей двигателей, в плане уменьшения выбросов с продуктами сгорания окиси азота, различные узлы. Клапан ЕГР – один из таких узлов, представляющий обычный перепускной клапан, который может либо пропускать часть отработанных после процесса воспламенения в камере сгорания газов из коллектора обратно в подающую магистраль для повторного смешивания с топливно-воздушной смесью (при его исправности), либо нет в противном случае. Во втором случае блок электронного управления двигателем на табло компьютера автомобиля выдаст ошибку соответствующего содержания.

Содержание статьи

Признаки неисправности клапана ЕГР

Признаками неисправности клапана ЕГР будет частая остановка двигателя, плавание оборотов двигателя на холостом ходу, детонация и “троение”, рывки при движении автомобиля, потеря мощности в двигателе при разгоне.
В дизельном автомобиле клапан ЕГР требует большего внимания, чем в бензиновом. Его рекомендуется очищать от нагара и отложений регулярно через 60-100 тысяч пробега, так как в дизельном топливе содержится больше примесей, оседающих при высоких температурах на стенки и шторку клапана, что приводит к нарушению его работы и поломке.

Как почистить клапан ЕГР?

Очистка клапана ЕГР

Очистку выполняют механическим путём, удаляя отложения маленькой металлической щёткой, а промывка производится очистителем «WD», предназначенным для снятия ржавчины и отложений с металлических деталей. Затем клапан ЕГР можно изнутри протереть ветошью с растворителем.
Ремонт ЕГР на дизеле заключается в очистке соленоида (если он имеется), который представляет собой небольшой фильтрующий элемент, предназначенный для защиты от попадания в вакуумную систему загрязнений.

Клапан ЕГР нуждается в периодической очистке

Его и требуется очищать. Чтобы промыть клапан ЕГР от гари, его необходимо снять и обработать через отверстия аэрозолем для прочистки карбюраторов, затем поместить в небольшую ёмкость с осветительным керосином. Далее разбираем, открутив четыре болта, и очищаем внутри.
Такое обслуживание поможет вам устранить симптомы неисправности клапана ЕГР, восстановить его работу.

Как проверить клапан ЕГР на дизеле?

Для этого нам потребуется пальцем руки надавить снизу на рабочую шторку клапана, при этом она должна двигаться свободно и не застревать. Дальше необходимо запустить двигатель, немного подождать и снова снизу – вверх переместить диафрагму в клапане. При исправном клапане двигатель обороты должен снизить, а может и вообще заглохнуть, так как смесь из-за избытка кислорода обеднеет. Если этого не произошло, значит трубка клапана засорена отложениями продуктов горения и требует очистки.

Чтобы убедится, что вакуумная система клапана исправна, необходимо завести двигатель и, доведя до 2000 оборотов в минуту, снять трубку вакуума и закрыть её пальцем. При ощущении в трубке разрежения следует знать, что причина неисправности в самом клапане ЕГР.

Как выполнить удаление клапана ЕГР?

Отключение клапана ЕГР

Для этого не обязательно его демонтировать. Просто необходимо по диаметру отверстия в месте установки клапана поставить круглую заглушку из тонкой стали, что полностью отключит его от выпускного коллектора. Ну а ошибку на табло бортового компьютера можно снять на специализированных СТО при прошивке блока управления.
Но если вы выяснили, что не работает клапан ЕГР, то его необходимо заменить. Ведь при длительных поездках с отключенным клапаном ЕГР повышенная температура сгорания топливно-воздушной смеси в двигателе приведёт к прогоранию впускного клапана.

Что такое клапан рециркуляции ОГ? Как работает клапан рециркуляции ОГ? Сломан клапан системы рециркуляции ОГ. Как проверить клапан рециркуляции ОГ. Неисправный клапан рециркуляции ОГ. Проверка клапана системы рециркуляции ОГ. Найдите клапан рециркуляции ОГ. Смог-тест. Проверка смога в Калифорнии. Где находится клапан рециркуляции ОГ. Ошибка проверки клапана рециркуляции ОГ. Клапан рециркуляции выхлопных газов. Выхлопной клапан. Выхлопной газ. Рециркуляция выхлопных газов. Проверки смога, проверка смога, центры только тестирования, станции смога не прошли тест EGR.

Во время расширенного испытания на смог машина для защиты от смога определяет, правильно ли работает система рециркуляции отработавших газов, на основе содержания выбросов NOx.NOx всегда возникает при неисправности системы рециркуляции отработавших газов из-за засоренного клапана или неисправной вакуумной системы.

Грязный клапан рециркуляции отработавших газов: Поскольку клапан рециркуляции отработавших газов просто вытягивает выхлопные газы из выхлопных газов и со временем вводит их обратно во всасываемый воздух двигателя, он засоряется или заклинивает в открытом / закрытом состоянии из-за нагара. Клапан рециркуляции ОГ можно очистить, если вы снимете его с автомобиля и либо распылите, либо оставите в обычном бензине. Этот процесс очистки нельзя использовать для электронного клапана рециркуляции ОГ без предварительного снятия электрических компонентов.

Проверка клапана рециркуляции ОГ: Это испытание применимо только к клапанам рециркуляции ОГ с вакуумным управлением. Неисправный клапан системы рециркуляции ОГ не открывается или не закрывается при подаче вакуума. Следующим шагом является определение того, забиты ли каналы системы рециркуляции отработавших газов нагаром или открыты ли каналы.

Способ проверить это — запустить автомобиль и дать ему поработать на холостом ходу. Отсоедините вакуумную линию клапана рециркуляции ОГ и подайте прямой вакуум, чтобы открыть клапан.

Когда клапан открывается; если проходы чистые и открытые, вы должны заметить значительное снижение оборотов. Если каналы забиты, вы не увидите разницы в оборотах. Если число оборотов уменьшается, каналы свободны, и следующим шагом является проверка сигнала вакуума, который должен открыть клапан рециркуляции отработавших газов. Возможно, ваш автомобиль не открывает клапан рециркуляции отработавших газов, подавая вакуум в нужное время, или вообще не открывает. Если число оборотов не снижается, каналы могут быть забиты.Вам нужно будет отключить клапан рециркуляции отработавших газов и очистить все каналы внутри клапана, а также впускные и выпускные каналы двигателя, устраняя любые препятствия.

Как определить проблемы, связанные с клапаном рециркуляции ОГ?

Система рециркуляции выхлопных газов, или система рециркуляции выхлопных газов, является одним из важнейших компонентов любого автомобильного двигателя.Поэтому понимание того, как он работает, и обеспечение его хорошего состояния очень важно, если вы заинтересованы в том, чтобы ваш грузовик работал эффективно. Большинство современных двигателей грузовиков, выпущенных в последние два десятилетия или около того, имеют клапан рециркуляции отработавших газов. Это означает, что единственный способ убедиться, что у двигателя вашего грузовика его нет, — это если это очень старый грузовик.

Какова роль клапана рециркуляции ОГ?

Вкратце, система рециркуляции отработавших газов предназначена для сокращения выбросов. Это достигается путем перенаправления части выхлопных газов, выходящих из двигателя, обратно в камеры сгорания двигателя.Это снижает температуру в камерах сгорания.

Когда топливно-воздушная смесь в двигателе сгорает при очень высокой температуре, обычно образуются парниковые газы, такие как закись азота. За счет снижения температуры сгорания за счет использования клапана рециркуляции ОГ, это резко снижается, не оказывая значительного влияния на эффективность грузовика. В конце концов, наличие EGR делает ваш грузовик более экологически чистым.

Обеспечение оптимального состояния клапана имеет важное значение для работы погрузчика

Владельцу грузовика важно поддерживать клапан системы рециркуляции ОГ в хорошем состоянии.Поскольку он напрямую влияет на работу двигателя, любая проблема с рециркуляцией отработавших газов проявляется либо в увеличении расхода топлива, либо в снижении производительности. Поэтому важно знать, когда его ремонтировать или заменять. Некоторые из признаков, которые могут указывать на неисправность системы рециркуляции отработавших газов, включают:

• Клапан системы рециркуляции отработавших газов, который застрял в открытом положении: , если в вашем грузовике есть механический клапан рециркуляции отработавших газов и он застрял в открытом положении, он будет действовать как канал, вызывающий утечку вакуума в двигателе. Некоторые из проявлений этого включают резкую работу на холостом ходу и даже чувство нерешительности при попытке ускориться.Когда проблема серьезная, вы также заметите, что грузовик часто останавливается. Когда клапан рециркуляции ОГ застрял в открытом положении, это означает, что весь выхлоп будет перенаправлен в камеру сгорания, а это значит, что будет мало кислорода, необходимого для сгорания.
• Клапан, который застрял в закрытом состоянии: на противоположном конце диапазона, у вас также может быть клапан, который закрыт и не открывается. В таких случаях количество закиси азота в цилиндрах увеличивается, что проявляется в детонации двигателя.

Это две распространенные проблемы, с которыми сталкиваются механические клапаны системы рециркуляции ОГ, и, к счастью, их легко исправить. Все, что вам нужно сделать, это найти подходящий гараж и попросить его починить его за вас. Если у вас есть инструменты, вы даже можете легко обслуживать и заменять клапан рециркуляции отработавших газов. Конечно, чтобы сделать последнее, вам нужно будет покупать качественные запчасти из правильных источников.

Чтобы узнать больше о клапанах EGR Pacbrake, посетите наш веб-сайт OEM по адресу www.pacbrakeoem.com.

Чтобы узнать больше о клапанах аварийного отключения воздухозаборника Pacbrake или клапанах принудительного отключения воздуха, посетите pacbrake.com/product-types/valves/.

Что делает клапан системы рециркуляции ОГ и почему он важен для выбросов?

Клапан рециркуляции выхлопных газов (EGR) — это устройство контроля выбросов, которое помогает поддерживать температуру в камере сгорания, чтобы уменьшить образование оксидов азота (NOx). Клапан рециркуляции отработавших газов втягивает выхлопные газы за счет всасываемого вакуума, который разбавляет поступающую воздушно-топливную смесь, снижая температуру в камерах и доводя NOx до допустимых пределов.Клапан рециркуляции ОГ также снижает требования к октановому числу двигателя и снижает опасность детонации (искрового детонации).

Где находится клапан рециркуляции ОГ?

Клапан рециркуляции ОГ расположен на впускном коллекторе двигателя.

Будет ли неисправный клапан рециркуляции ОГ загорать лампу проверки двигателя или влиять на работу автомобиля?

Да, неисправный клапан рециркуляции ОГ может вызвать загорание контрольной лампы двигателя, особенно на Ford DFPE (рециркуляционная система рециркуляции отработавших газов с обратной связью по перепаду давления) и транспортных средствах с электронными клапанами. Симптомами неисправного клапана системы рециркуляции ОГ являются грубый холостой ход, колебания, стук и в некоторых случаях остановка. Если не заменить клапан рециркуляции ОГ при необходимости, это может сократить срок службы двигателя и увеличить вредные выбросы.

Каковы общие причины сбоев?

Воздействие воды и тепла из моторного отсека обычно приводит к отказу клапана рециркуляции ОГ. Если клапан рециркуляции ОГ застревает в открытом положении, это в конечном итоге вызовет утечку вакуума. Если он застрянет в закрытом положении, оксиды азота поднимутся, и топливная смесь воспламенится, не дойдя до зоны «взрыва» в цилиндре.Оба условия приведут к серьезным проблемам с управляемостью.

Как определить, неисправен ли клапан рециркуляции ОГ?

На механическом клапане визуальный осмотр плунжера и вала плунжера на холостом ходу может определить, застрял ли клапан в открытом или закрытом положении. Бортовая диагностика и светящаяся контрольная лампа индикации неисправности укажут на необходимость замены электронного клапана.

Ознакомьтесь со всеми деталями топливной и выхлопной систем, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации о том, что делает клапан EGR, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

3 Распространенные причины проблем с клапаном рециркуляции ОГ

Все автомобильные двигатели производят токсичный химикат, известный как азот. окись. Исторически сложилось так, что большая часть оксида азота выходила из автомобиля с выхлопом. Тем не менее, поскольку стандарты выбросов стали более строгими, многие новые автомобили теперь оснащены системой рециркуляции выхлопных газов. Этот система направляет выхлоп обратно через двигатель, уменьшая тем самым азот. уровни оксида.

Ключевым элементом этой системы является клапан рециркуляции выхлопных газов, или клапан рециркуляции ОГ. К сожалению, если ваш EGR перестает работать должным образом, могут возникнуть серьезные проблемы. Если вы хотите повысить свой автомобильные знания, продолжайте читать. В этой статье описаны три общие причины проблем с клапаном рециркуляции ОГ.

1. Неисправен датчик температуры

Как обсуждалось выше, самая важная цель выхлопных газов Система рециркуляции предполагает снижение уровня оксида азота.Пока что ваш клапан рециркуляции ОГ также обеспечивает идеальную топливную экономичность, помогая регулировать температуру и давление внутри вашего двигателя цилиндры. Для достижения наилучших результатов ваш клапан рециркуляции отработавших газов открывается только в определенные ключевые моменты.

В чтобы знать, когда открывать и закрывать, ваш клапан рециркуляции ОГ зависит от информацию, которую он получает от датчика температуры системы рециркуляции ОГ. Как двигатель повышается температура, клапан рециркуляции ОГ открывается все шире, компенсировать. Как только температура двигателя снизится, клапан рециркуляции ОГ затем снова закрывается.

А общий источник отказа системы рециркуляции отработавших газов на самом деле не связан с клапаном сам. Если температура системы рециркуляции ОГ ухудшается или принимает неверные показания как в результате накопления углерода ваш клапан рециркуляции отработавших газов не работает как надо. В большинстве случаев поток системы рециркуляции отработавших газов останется недостаточно, независимо от того, насколько сильно нагревается ваш двигатель.

К счастью, обычно вы можете восстановить нормальную работу, измерив температуру датчик осмотрен и при необходимости заменен.

2.Забита трубка системы рециркуляции ОГ

Ваш Система рециркуляции отработавших газов направляет выхлопные газы обратно в двигатель через специальный секция трубопровода, часто называемая трубой EGR. Выхлоп протекающий через трубу системы рециркуляции ОГ содержит большое количество загрязняющих веществ, в том числе сажа. Со временем такие вещества, как правило, накапливаются на стенки трубы EGR. Со временем отложения могут стать достаточно толстыми. чтобы полностью прервать поток.

Это проблема приводит к тому же набору проблем, что и неправильная температура датчик.А именно система рециркуляции отработавших газов пострадает от недостаточного потока. ставка. В результате температура двигателя часто повышается до опасной. уровни. К счастью, опытный механик без труда починит засоренный Трубка системы рециркуляции ОГ.

Решение включает отсоединение трубы рециркуляции отработавших газов и опрыскивание внутренней очиститель карбюратора. Это вещество разрыхляет любые отложения, которые Затем механик вытирает щеткой с металлической щетиной.

3. Липкий клапан рециркуляции ОГ

те же загрязнения, которые могут засорить трубку системы рециркуляции ОГ, также накапливаются на сам клапан.Со временем эти вещества усложняют для правильного открытия и закрытия клапана. Клапан может даже стать застрял в частично открытом или частично закрытом положении. Как вы можете представьте, оба этих сценария наносят ущерб производительности ваша система рециркуляции отработавших газов.

An Клапан системы рециркуляции ОГ, который застрял в закрытом положении, не допустит выхлоп в двигатель. В результате температура двигателя повышается, часто приводит к стуку или свисту. Клапан рециркуляции ОГ, который застревает в открытом положении, впускает слишком много выхлопных газов в ваш двигатель.Этот дополнительный выхлоп часто приводит к увеличению холостого хода автомобиля. примерно, чем обычно, или даже совсем заглохнуть.

В в некоторых случаях механик может решить проблему, просто очистив любой отложения на вашем клапане EGR. Если нарост привел к механическому повреждение, однако вам может потребоваться совершенно новый клапан рециркуляции отработавших газов. установлены.

Клапан рециркуляции ОГ играет ключевую роль как в контроле выбросов, так и в двигателе. представление. Для получения дополнительной информации о состоянии вашей системы рециркуляции ОГ клапан, контакт us в Dualtone.

Как быстро определить симптомы неисправности клапана рециркуляции ОГ

Клапан рециркуляции ОГ играет жизненно важную роль в регулировании выбросов выхлопных газов и является необходимым компонентом в странах и городах, где действуют строгие нормы выбросов. Но что это такое и что происходит, когда он не работает должным образом? В нашем последнем посте рассказывается, почему клапан системы рециркуляции ОГ так важен, а также рассматриваются наиболее распространенные симптомы неисправности клапана рециркуляции ОГ.

Чтобы в автомобиле произошло возгорание, необходимо втягивать воздух (который примерно на 80% состоит из азота и на 20% из кислорода) извне.Воздух соединяется с топливом и воспламеняется в камере сгорания, где температура достигает более 1370 ° C.

При такой высокой температуре инертный азот, естественно присутствующий в воздухе, горит с образованием оксидов азота (NOx). NOx является одним из основных загрязнителей от автомобилей и, как известно, вызывает проблемы со здоровьем человека, такие как респираторные заболевания.

Чтобы уменьшить количество загрязняющих веществ NOx, выбрасываемых вашим автомобилем, выхлопные газы необходимо охлаждать, прежде чем они будут выброшены из вашего автомобиля. Для этого они вводятся обратно в камеру сгорания через клапан рециркуляции выхлопных газов (EGR); это снижает температуру и тем самым препятствует образованию выбросов NOx.

Закажите услугу

Быстро организуйте осмотр вашего автомобиля нашими техническими специалистами, обученными на заводе-изготовителе.

Клапан рециркуляции отработавших газов довольно прост, когда он открыт, выхлопные газы пропускаются через систему рециркуляции выхлопных газов, чтобы помочь контролировать выбросы транспортного средства, тогда как, когда клапан закрыт, выхлопные газы не могут проходить через систему рециркуляции выхлопных газов.

В рабочем состоянии это означает, что при первом запуске двигателя клапан остается в закрытом положении.По мере того, как вы увеличиваете скорость и двигатель достигает своей рабочей температуры, клапан постепенно открывается, однако, если вы замедляете движение или останавливаетесь, клапан постепенно закрывается.

Это происходит постоянно на протяжении всего пути, чтобы обеспечить рециркуляцию только при рабочей температуре автомобиля. Это помогает сохранить топливную экономичность автомобиля и снизить выбросы вредных веществ.

Есть два типа клапанов системы рециркуляции ОГ; клапан рециркуляции ОГ с вакуумным управлением и электронным управлением.Клапан рециркуляции ОГ с вакуумным приводом обычно встречается только в старых автомобилях. Это простая система, которая использует вакуум для переключения клапана рециркуляции ОГ из закрытого в открытое. Вакуум часто регулируется соленоидом с компьютерным управлением.

В большинстве современных автомобилей используется система рециркуляции отработавших газов с электронным управлением, которая управляется модулем управления двигателем (ЕСМ). Контроллер ЭСУД получает данные от различных датчиков в автомобиле, чтобы определить исходное положение клапана рециркуляции ОГ на протяжении всего путешествия.

Каковы симптомы неисправности клапана рециркуляции ОГ?

Неисправный клапан рециркуляции отработавших газов может вызвать проблемы с потоком и работой системы рециркуляции отработавших газов, что приведет к проблемам с производительностью, включая снижение мощности, снижение ускорения и снижение топливной эффективности. Это также может привести к увеличению выбросов от транспортных средств.

Клапаны системы рециркуляции ОГ

могут заклинивать «открытыми» или «закрытыми» из-за скопления частиц сажи, нагара и грязи от топлива. Условия движения по автомагистрали являются наиболее благоприятными для вашего клапана рециркуляции отработавших газов, поскольку более длительные и быстрые поездки позволяют двигателю достаточно нагреться, чтобы избавиться от нагара. В то время как городские условия вождения могут привести к накоплению этих отложений.

Симптомы клапана рециркуляции ОГ могут различаться, однако наиболее распространенные симптомы неисправности клапана рециркуляции ОГ рассматриваются ниже:

У вашего двигателя нестабильный холостой ход

Неровный холостой ход при запуске автомобиля или во время коротких остановок (т. Е. Низкие обороты двигателя с прогретым двигателем) могут быть вызваны постоянным открытием системы рециркуляции ОГ и непрерывным потоком выхлопных газов во впускной коллектор.

У вашего автомобиля плохая работа

Плохая работа может быть вызвана открытием или закрытием клапана.Неправильная работа клапана рециркуляции ОГ может привести к неустойчивой работе вашего автомобиля.

У вас увеличился расход топлива

Повышенный расход топлива возникает, когда клапан постоянно открыт. Это связано с тем, что температура ниже, поэтому топливо не горит при оптимальной температуре и, как следствие, является менее эффективным.

Ваш автомобиль часто глохнет на холостом ходу

Глохнет, когда двигатель работает на холостом ходу, например, грубый холостой ход, обычно возникает, когда клапан рециркуляции отработавших газов постоянно открыт и постоянно пропускает выхлопные газы в систему рециркуляции ОГ.

Топливо чувствуется по запаху

Обычно запах топлива ощущается, если во впускной коллектор идет непрерывный поток выхлопных газов, потому что на низких оборотах не все топливо сгорает. Это означает, что количество углеводородных газов, выходящих из выхлопной трубы, значительно увеличивается, вызывая запах топлива.

Ваш индикатор управления двигателем остается на

Ваш индикатор управления двигателем может гореть, как только ваш автомобиль обнаружит проблему с клапаном рециркуляции ОГ. Это может быть вызвано тем, что EGR постоянно закрыта или открыта. Однако стоит отметить, что обычно клапан рециркуляции отработавших газов начинает разрушаться до того, как он полностью выйдет из строя, и система управления двигателем может не уловить его, пока он действительно не выйдет из строя. Поэтому стоит обратить внимание на другие упомянутые признаки и симптомы.

Ваш автомобиль производит больше выбросов

Когда ваш клапан рециркуляции ОГ не работает должным образом, будет выделяться больше выбросов. Как упоминалось выше, если клапан заклинивает в открытом состоянии, температура понижается, что предотвращает сгорание всего топлива.Это означает повышенный поток несгоревших углеводородных газов, выходящих из выхлопной трубы.

В то время как если ваш клапан всегда закрыт, высокие температуры в камере сгорания допускают чрезмерное образование газов NOx.

Вы слышите стук двигателя

Стук двигателя может возникать, если система рециркуляции отработавших газов постоянно закрыта. Это связано с тем, что на низких оборотах топливо воспламеняется раньше, чем достигается высокая температура. Детонации также являются обычным явлением, поскольку второе возгорание может произойти после обычного воспламенения.

Может быть что-то еще?

Некоторые из тех же проблем с производительностью двигателя, которые указывают на отказ клапана рециркуляции ОГ, также могут указывать на проблемы в других частях системы. Это может включать неисправные свечи зажигания, провода свечей зажигания, топливные фильтры, регулятор топливного насоса или датчики двигателя.

Некоторые из наиболее распространенных проблем подробно описаны ниже:

Повышенные выбросы углеводородов могут быть результатом негерметичной топливной форсунки, плохого времени впрыска, плохой компрессии в цилиндре или плохого датчика кислорода.

Увеличение NOx может быть вызвано утечкой вакуума, засорением топливной форсунки, низким давлением топлива или протекающей прокладкой головки.

Неровный холостой ход также может быть результатом неисправной катушки зажигания, утечки вакуума или проблемы с системой зажигания.

Что делать, если вы считаете, что у вас плохой клапан системы рециркуляции ОГ?

Если в вашем автомобиле проявляется какой-либо из упомянутых симптомов клапана рециркуляции ОГ, и вы подозреваете, что у вас неисправен клапан рециркуляции ОГ, рекомендуется обратиться к квалифицированному механику для проверки вашего автомобиля.Неисправности системы рециркуляции ОГ можно легко диагностировать с помощью правильного диагностического оборудования.

В Stoneacre у нас есть все новейшие диагностические инструменты и оборудование, а также команда высококвалифицированных технических специалистов, что позволяет нам диагностировать и лечить любые проблемы с клапанами системы рециркуляции отработавших газов. Обязательно позвоните нашей команде по телефону 01405 744171 , и они дадут вам квалифицированный совет.

Некоторые производители могут рекомендовать замену клапана рециркуляции ОГ через заранее определенные интервалы.Эта информация, если она предоставлена ​​производителями, будет включена в руководство по эксплуатации вашего автомобиля, и ее следует соблюдать, чтобы ваш автомобиль работал наилучшим образом!

Клапан EGR: проблемы, симптомы, тестирование, замена

19 декабря 2018

Система рециркуляции выхлопных газов (EGR) направляет небольшое количество выхлопных газов обратно во впускное отверстие двигателя, чтобы снизить температуру сгорания. Клапан рециркуляции ОГ является основным компонентом этой системы.Он контролирует поток выхлопных газов из выпускного коллектора во впускной коллектор. См. Схему.

В некоторых автомобилях клапан рециркуляции ОГ управляется вакуумом. В большинстве современных автомобилей клапан рециркуляции ОГ приводится в действие встроенным шаговым электродвигателем.

Шаговый двигатель может открывать или закрывать клапан рециркуляции ОГ постепенно небольшими шагами. Компьютер двигателя или PCM контролирует открытие клапана рециркуляции ОГ. Клапан рециркуляции ОГ обычно закрыт. Он также закрыт, когда двигатель холодный, на холостом ходу или при резком ускорении.Расход системы рециркуляции ОГ находится на пике во время непрерывного движения. За потоком в системе рециркуляции ОГ следят несколько датчиков. Если поток EGR больше или меньше ожидаемого, компьютер двигателя включает индикатор Check Engine. О том, как работает система EGR, читайте в этой статье.

Самая распространенная проблема с клапаном рециркуляции отработавших газов — скопление нагара на клапане, которое вызывает его заедание (см. Фото ниже). В худшем случае клапан рециркуляции ОГ и каналы рециркуляции ОГ могут быть полностью забиты. Симптомы заклинивания клапана системы рециркуляции ОГ включают грубую нестабильную работу на холостом ходу и остановку.Часто машина глохнет при остановке после съезда с шоссе.
Если система рециркуляции ОГ засорена или клапан заклинивает, температура сгорания увеличивается. Это может вызвать звон (детонацию), а также выброс при легком ускорении. В дизельном двигателе неисправный клапан системы рециркуляции ОГ — одна из причин появления черного дыма. В любом случае также может загореться индикатор Check Engine.

Реклама — Продолжить чтение ниже

Общие проблемы клапана рециркуляции ОГ

Проблемы с клапаном системы рециркуляции ОГ характерны как для бензиновых, так и для дизельных двигателей.
В 2005 г. и более поздних версиях Dodge Caravan и Chrysler Town & Country код P0404 может быть вызван неисправным клапаном системы рециркуляции ОГ. Посмотрите несколько видеороликов на YouTube, в которых объясняется ремонт.
В некоторых ранних грузовиках Dodge Ram с 5,7-литровым V8 код P0406 также мог быть вызван неисправным клапаном системы рециркуляции отработавших газов. Смотрите эти видео на YouTube для получения дополнительной информации.
отказы клапана рециркуляции ОГ, вызывающие код P0401, были обычным явлением в автомобилях Mazda CX-7 с турбодвигателем объемом 2,3 л. Во многих 4-цилиндровых двигателях Mazda / Ford код P0401 может быть вызван заеданием клапана EGR.Клапан рециркуляции ОГ необходимо заменить, чтобы устранить проблему.
Не все проблемы системы рециркуляции ОГ вызваны отказом клапана рециркуляции ОГ.

Накопление углерода вызывает заедание клапана системы рециркуляции ОГ

Забитые каналы системы рециркуляции ОГ могут вызвать проблемы, подобные неисправному клапану рециркуляции ОГ. В некоторых старых автомобилях Ford некоторые коды EGR были вызваны неисправным датчиком DPFE. Подробнее: Код P0401.
Другая проблема с клапаном системы рециркуляции ОГ — это когда он прогорает или «взрывается».Это часто случается, когда забитый каталитический нейтрализатор вызывает повышение давления в выпускном коллекторе.

Проверка кодов неисправностей двигателя, связанных с клапаном рециркуляции ОГ

Безусловно, наиболее частый код, связанный с клапаном рециркуляции отработавших газов, — это P0401 Недостаточный поток рециркуляции выхлопных газов. Это означает, что потока рециркуляции ОГ недостаточно из-за накопления нагара, заклинивания клапана рециркуляции ОГ или по другим причинам. Подробнее: P0401 Недостаточный поток рециркуляции выхлопных газов. Код

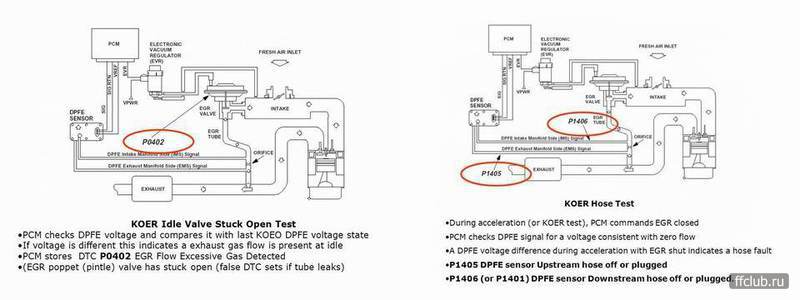

P0400 «Поток рециркуляции выхлопных газов» и P0402 «Чрезмерный поток рециркуляции выхлопных газов» также часто связаны с клапаном рециркуляции отработавших газов.Коды P0403 Неисправность цепи рециркуляции выхлопных газов и P0404 Цепь рециркуляции выхлопных газов Range / Performance описывают электрические проблемы в цепи клапана EGR. Коды P0403-P0408 могут быть вызваны электрическими проблемами с проводкой, проблемами с датчиком температуры или соленоидом управления рециркуляцией отработавших газов, а также неисправным датчиком внутри клапана рециркуляции ОГ. Даже коды неисправностей, связанные с датчиком детонации (например, неисправность цепи датчика детонации P0325), могут быть вызваны детонацией (звонком) в результате засорения клапана рециркуляции отработавших газов.

Проверка клапана рециркуляции ОГ

Испытание клапана рециркуляции ОГ с вакуумным приводом

Клапан рециркуляции ОГ с вакуумным управлением легко проверить с помощью ручного вакуумного насоса (см. Изображение). Если клапан рециркуляции отработавших газов открывается и разрежение сохраняется более минуты, клапан рециркуляции ОГ срабатывает. Если вакуумная диафрагма внутри клапана рециркуляции отработавших газов негерметична, разрежение упадет.После сброса вакуума клапан должен полностью закрываться. Также необходимо проверить вакуумные линии и управляющий соленоид. Например, в старых автомобилях Toyota неисправный соленоид управления рециркуляцией отработавших газов (VSV) может вызвать код P0401. Замена VSV — намного более дешевый ремонт.

Многие современные автомобили оснащены клапаном рециркуляции ОГ с электрическим управлением. Без сканирующего прибора проверить сложно. Механики в представительстве проверяют клапан системы рециркуляции ОГ с электрическим управлением, пока двигатель работает на холостом ходу.Открытие клапана рециркуляции ОГ с помощью диагностического прибора должно привести к нестабильному и грубому холостому ходу. Двигатель может даже заглохнуть. Полное закрытие клапана с помощью диагностического прибора должно вернуть двигатель к стабильным холостым оборотам.
В дизельном двигателе открытие и закрытие клапана рециркуляции ОГ с помощью диагностического прибора или вакуумного насоса при работающем двигателе должно вызвать изменение показаний датчика массового расхода воздуха. Если изменений нет, скорее всего, клапан рециркуляции ОГ заклинило или забит.
Можно проверить сопротивление между выводами клапана рециркуляции ОГ с помощью мультиметра или активировать клапан рециркуляции ОГ от источника питания 12 В, чтобы проверить, работает ли он. Вы можете найти направление тестирования в заводском руководстве по эксплуатации. В этой статье мы разместили несколько ссылок, по которым вы можете получить доступ к заводскому руководству по ремонту за абонентскую плату.

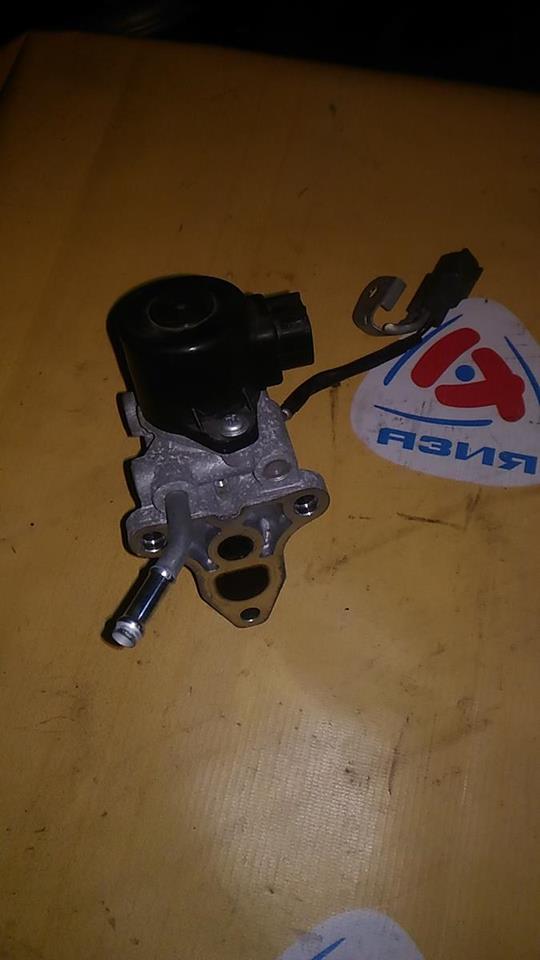

Новый клапан EGR с новой прокладкой

Часто клапан рециркуляции ОГ может работать во время тестирования, но периодически заедать. Когда есть подозрение, что клапан рециркуляции отработавших газов заедает или он показывает скопление углерода, его обычно заменяют вместе с новой прокладкой (детали от 50 до 320 долларов плюс оплата труда от 90 до 320 долларов).Запасные части дешевле. При снятии клапана рециркуляции ОГ необходимо проверять каналы рециркуляции ОГ на предмет скопления углерода.

Бюллетени клапана рециркуляции ОГ

В бюллетене GM 15-NA-035 для Chevy Cruze 2014-2015 с дизельным двигателем 2,0 л сообщается, что застрявший в открытом положении клапан рециркуляции отработавших газов может вызвать заглохание двигателя или не запускать его. Ремонт заключается в замене клапана рециркуляции ОГ.
Компания BMW провела кампанию отзыва о выбросах для дизельных моделей X5d (E70) и 335d (E90), которые производились с апреля 2009 года по март 2011 года.Клапан рециркуляции ОГ необходимо заменить на обновленную деталь.
В бюллетене Toyota T-SB-0027-16 для моделей Prius 2010-2012 гг. Описывается вибрация и постукивающий шум при холодном пуске, которые могут быть вызваны заеданием клапана системы рециркуляции ОГ из-за скопления углерода. Ремонт включает перепрограммирование ЭБУ двигателя, замену клапана рециркуляции ОГ и изменение жгута проводов.
Бюллетень FCA X63 продлил гарантию на клапан системы рециркуляции ОГ в Dodge Ram 1500 2012-2013 гг. С 4,7-литровым двигателем Magnum V8 до 6 лет и пробега 100 000 миль.

Отзывов

Несколько производителей выпустили отзывы и обновления программного обеспечения, связанные с клапаном рециркуляции ОГ. Компания Chrysler выпустила кампанию P49 по замене шланга охладителя системы рециркуляции ОГ в Jeep Grand Cherokee 2011-2013 гг. На 3,0-литровый дизельный двигатель. FCA (Chrysler) объявило кампанию T23 по перепрограммированию PCM для Jeep Grand Cherokee, Dodge Durango и Chrysler Pacifica 2017 года с 3,6-литровым двигателем 2016-2017 гг.

Можно ли почистить забитый клапан системы рециркуляции ОГ?

Чтобы очистить клапан рециркуляции ОГ, его необходимо снять. В одних машинах это просто, в других требуется много работы. По нашему опыту, очистка клапана рециркуляции ОГ — это скорее временное решение.К тому же запасные части не очень дороги. Вы можете купить клапан EGR вместе с новой прокладкой для более старого Ford или Toyota всего за 30 долларов плюс доставка на Amazon. Также может быть повреждена старая прокладка клапана рециркуляции ОГ. Учитывая это, мы рекомендуем заменить клапан рециркуляции отработавших газов и прокладку, а не чистить их. Конечно, если вы хотите узнать больше, на YouTube есть множество видео по этой теме.

---

Признаки неисправности или неисправности клапана рециркуляции выхлопных газов (EGR)

Клапан рециркуляции выхлопных газов — это элемент, обычно встречающийся на многих дорожных транспортных средствах.Он является частью системы рециркуляции выхлопных газов (EGR) транспортного средства, системы выхлопных газов, предназначенной для рециркуляции выхлопных газов обратно во впускное отверстие автомобиля, чтобы снизить температуру цилиндров и выбросы NOx. Клапан рециркуляции ОГ является одним из основных компонентов, контролирующих поток и рециркуляцию этих выхлопных газов. Когда клапан открыт, выхлопные газы пропускаются через систему рециркуляции выхлопных газов автомобиля, что помогает контролировать выбросы автомобиля. Когда клапан рециркуляции отработавших газов неисправен, это может вызвать проблемы с потоком и работой системы рециркуляции отработавших газов, что может привести к увеличению выбросов и проблемам с производительностью. Обычно неисправный или неисправный клапан рециркуляции ОГ вызывает все эти 4 симптома, которые могут предупредить водителя о потенциальной проблеме.

1. Проблемы с производительностью двигателя

Еще одним распространенным признаком неисправного клапана системы рециркуляции ОГ являются проблемы с производительностью двигателя. Забитый или неисправный клапан системы рециркуляции ОГ может нарушить воздушно-топливное соотношение автомобиля, что может вызвать проблемы с производительностью двигателя, такие как снижение мощности и топливной эффективности. Автомобиль также может заглохнуть или колебаться при ускорении.

2. Грубый холостой ход

Одним из наиболее распространенных симптомов неисправности клапана системы рециркуляции ОГ автомобиля является резкий холостой ход.Клапаны системы рециркуляции ОГ нередко выходят из строя и застревают в открытом положении. Это может привести к рециркуляции выхлопных газов, что приведет к резкому холостому ходу даже в нежелательных условиях. Это также может способствовать появлению запаха топлива.

3. Звук или стук во время ускорения

Звук, известный как искровой стук, может возникать при ускорении автомобиля. Это означает, что топливо взрывается в двигателе, а не горит постоянно.Неисправный клапан рециркуляции ОГ, вызывающий эту проблему, не позволяет выхлопным газам в нужном количестве разбавить топливно-воздушную смесь и снизить температуру в камере сгорания. Если это и дальше будет происходить, это может привести к отказу других компонентов двигателя. Клапан рециркуляции ОГ необходимо заменить или очистить от нагара.

4. Загорается индикатор проверки двигателя

Горящая лампа Check Engine — еще один признак неисправности или неисправности клапана EGR. Если компьютер обнаруживает проблему с цепью или положением клапана системы рециркуляции ОГ автомобиля, он включает индикатор проверки двигателя, чтобы уведомить водителя о проблеме.Индикатор Check Engine может быть активирован при большом количестве других проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.
