Клапан вентиляции картера: Клапан вентиляции картерных газов

Содержание

Клапан рециркуляции картерных газов : понятие, принцип работы и признаки неисправности

Содержание:
  1. Где находится и для чего нужен
  2. Принцип работы клапана рециркуляции картерных газов
  3. Признаки неисправности клапана рециркуляции

Где находится и для чего нужен

Клапан рециркуляции (PCV-клапан) входит в систему вентиляции картера двигателя автомобиля.

Составные части СВКД (системы вентиляции картера двигателя):
  • — клапан картерных газов;
  • — маслоотделитель;
  • — патрубки отвода воздуха.

Двигателю внутреннего сгорания необходим воздух, поступающий на постоянный основе, чтобы не возникало перегрева и он мог работать корректно, — для этого и нужен клапан рециркуляции картерных газов. И этот же клапан отвечает за снижение вредных веществ, попадающих в атмосферу, и не дает образовываться лишнему нагару на деталях. Газы сгорают в цилиндрах, а также примеси и масла.

Если в результате неисправности клапана вся систем начинает давать сбой, то обязательно возникнуть неполадки с автомобилем. Масло будет подтекать из прокладок (как следствие возросшего давления в двигателе, а это неизбежно при неверно функционирующем клапане).

Принцип работы клапана рециркуляции картерных газов

Конструкция клапана рециркуляции:

  • пластиковый корпус;
  • входной штуцер;
  • выходной штуцер;
  • полости;
  • мембрана;
  • пружина.

Клапан рециркуляции картерных газов находится в двигателе. Мотор соединен с впускным коллектором, в который засасываются газы, после чего попадают в камеру сгорания. За счет наличия клапан рециркуляции газы двигаются только в одну сторону, от мотора, и не могут попасть обратно. Этот механизм направляет газы во вне с помощью большого и маленького отверстий, создавая три потока.

Принцип работы клапана картерных газов основан на эффекте разряжения, происходящем во впускном коллекторе, и на разнице давлений перед клапаном и за ним. При помощи вакуумного преобразователя приходит в движение вал этого клапана, и запускается система рециркуляции.

Виды систем рециркуляции на современных авто:

  • механические;
  • электронные:
  • дискретные;
  • линейные.

Признаки неисправности клапана рециркуляции

О неисправности может говорить появившийся посторонний неприятный запах и копоть на выходе двигателя, а также излишнее расходование моторного масла. Все это может привести к проблемам с зажиганием и с впрыском в том числе. Поэтому важно следить за состоянием системы рециркуляции газов, чистить и заменять детали по мере необходимости.

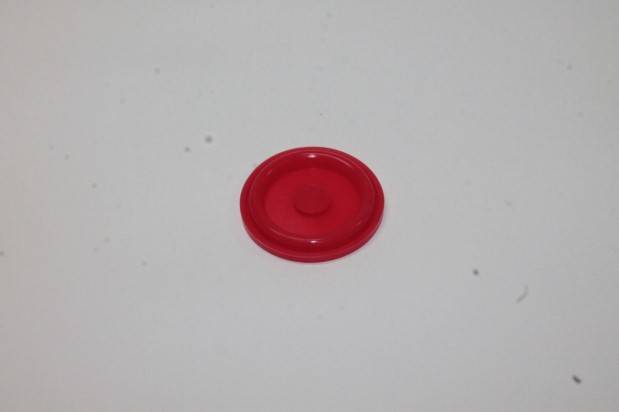

При неисправности иногда бывает достаточно заменить мембрану клапана, а иногда весь клапан целиком.

Вы можете самостоятельно проверить, исправен ли клапан рециркуляции газов.

  1. Заглушите мотор.
  2. Снимите шланг, соединяющий картер и клапан рециркуляции.
  3. Запустите двигатель.
  4. Пальцем закройте штуцер клапана
.Если вы чувствуете, что создается вакуум, значит, клапан исправен. Когда вы отнимите палец, то услышите щелчок. Если этого не происходит, значит, клапан нуждается в замене.

Исходя из всего вышесказанного хочется сказать, что клапан рециркуляции и вся СВКД — важные части автомобиля, которые требуют внимательного отношения и своевременной замены. Старайтесь покупать детали для замены только в надежных местах и проверенных компаний-производителей для сохранности вашего автомобиля.


Как проверить вентиляцию картерных газов

На автомобильных форумах посетители часто задают вопрос, как проверить вентиляцию картерных газов, и насколько эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство автолюбителей не знакомы с данной операцией. Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Оглавление:

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Что такое картерные газы

В процессе работы ДВС формируется высокое давление внутри цилиндра. Во время сгорания топливовоздушной смеси выхлопные газы частично прорываются сквозь поршневые кольца и проникают в полость картера. При неполном сгорании бензина и во время такта сжатия в картер попадают также пары топлива, масла, воды.

Все эти газы в совокупности называют картерными. Когда они скапливаются, увеличивается давление в картерном пространстве, а побочным эффектом становится ускоренный износ мотора. Также наблюдается разжижение и ухудшение качества моторного масла.

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

  • Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
  • Воздушные патрубки.
  • Клапан — регулирует давление,
  • Успокоитель — позволяет предотвратить турбулентность паров.

Устройство закрытой системы вентиляции картера

Причины неисправности вентиляции

Проблему чаще всего вызывает плохая проводимость системы или ее разгерметизация. Основные причины подобных неполадок приведены в списке:

  • Различные повреждения шлангов.
  • Прорывание мембраны клапана PCV.
  • Засоренные шланги системы вентиляции.
  • Нагар — даже переработанные газы содержат частицы масла. В результате постоянного перемещения паров, на поверхности клапана скапливаются загрязнения.
  • Износ поршневой группы.

Как обнаружить неисправности вентиляции

Когда система вентиляции засоряется, газы перестают нормально выводиться. Образуются смолистые отложения, мешающие отведению паров. Возможны следующие проявления неполадки:

  • Течь и излишнее потребление масла.
  • Находящееся в поддоне масло может засасываться через клапан. Это приводит к деформации клапанов.
  • Возможно задымление мотора.
  • Ухудшение динамики двигателя.
  • Посторонние звуки в области клапана и впускного коллектора.
  • Слишком быстрое загрязнение регулятора холостого хода и дроссельной заслонки.
  • Если система сильно засорена, картерные газы выдергивают щуп.

Как избежать поломки системы

Чтобы система вентиляции работала исправно, важно использовать качественное масло. Также нужно производить очистку вентиляции. Порядок проведения профилактической прочистки описан ниже:

  1. Отсоединяют расширительный бак. Отключают трубу блока и провод, подключенный к датчику.
  2. Идущую к блоку трубку затыкают, бак устанавливают вертикально.
  3. Отсоединяют дроссельную заслонку, а потом — идущую к блоку трубку. Блок вытаскивают.
  4. Снимают хомуты сапуна.
  5. Отключают клапаны от узлов, подвергаемых очистке.
  6. Производят прочистку, затем собирают детали в обратном порядке.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя. Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия.

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту.

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода 4-120 л/мин
Объемный расход в режиме номинальной мощности 140-130 л/мин
Массовый расход в режиме холостого хода 0,7-5 г/ч
Массовый расход на режиме номинальной мощности 5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру. Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора Остановлен Холостой ход Нормальная работа Высокая нагрузка и ускорение
Положение клапана
Клапан PCV Закрыт Приоткрыт Нормально открыт Открыт полностью
Разряжение во впускном коллекторе Отсутствует Высокое Среднее Низкое
Поток картерных газов Отсутствует Малый Средний Большой

Какие способы проверки лучше не использовать

Существует мнение, что можно приложить к крышке маслозаливной горловины лист картона и по его вибрациям поставить диагноз. Но данная методика не является верной, так как результаты проверки сильно разнятся для разных моделей авто. Также влияет степень износа элементов двигателя.

В каких случаях наличие масла в сапуне не связано с картером

Перед диагностикой рекомендуется убедиться, что неприятные симптомы действительно связаны с газами. Попадание масла возможно и в других случаях, например, если залито большее количество жидкости, чем положено по нормативам. Возможно, что сапун установлен неправильно, и его перемещение устранит проблему.

Масло в сапуне

Иногда масло проникает из внутренних элементов силового агрегата, в том числе, форсунок. Влияет и манера вождения, а также состояние дорожного полотна. Масляные частицы могут оставаться при активном перемещении мотора в поперечном направлении.

Вывод

Высокое давление картерных нередко говорит не только о засорении, но и повреждении мотора. Сильное разряжение при большом пробеге тоже не является признаком отличного состояния двигателя. Придется произвести диагностику всей системы, чтобы определить причины отклонений. Если вентиляционная система засорена, ее можно прочистить самостоятельно.

3.5/5 — (12 голосов)

принцип работы и признаки неисправности Где находится клапан pcv

Что это за услуга?

Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Клапан PCV направляет газы из картера двигателя во впускной коллектор, эти газы сгорают в цилиндрах двигателя. Таким образом, газы сжигаются, а не выбрасываются в атмосферу. Замена клапана PCV , как и нужна через каждые 48 тыс. км пробега.

Для того чтобы проверить исправность клапана, его необходимо извлечь вместе со шлангом при работающем на холостых оборотах двигателе. Если на клапане не ощущается разрежение (приложите для этого к его отверстию палец), скорее всего, не работает, либо клапан, либо проблема со шлангами. Исключите потерю герметичности шлангов. Для этого сначала выключите двигатель. Потрясите клапан. Если внутри не слышно стука – его необходимо заменить. Дело в том, что внутри клапана находится система пропуска в виде шарика, который пропускает газы только в одну сторону. Вместе с газами в систему попадают и пары масла. Если она забилась, нужна замена клапана вентиляции картера .

Вместе с клапаном, возможно, придется поменять и проходную втулку. На ней также могут быть загрязнения и дефекты. Также необходимо проверить состояние воздуховода. Эта труба непосредственно связана со всей системой, и если загрязнен клапан вентиляции, то она, скорее всего, тоже нуждается в замене.

Имейте ввиду

Клапан вентиляции картера идет зачастую в комплекте с крышкой, поскольку рекомендуется проводить замену обоих элементов одновременно. Новый клапан должен соответствовать типу и объему двигателя. Нужно устанавливать деталь, рекомендуемую производителем.

Хорошей практикой является замена клапана PCV при каждом большом техническом обслуживании. Регулярная замена моторного масла предотвратит образование отложений шлама внутри масляного поддона, которые могут вызвать неисправность клапана PCV.



Насколько это важно

Поломка клапана ведет к неприятным последствиям. Воздух в систему поступает напрямую, возрастает давление. Увеличивается расход масла в двигателе. Вместе с ним топлива также потребляется больше. Простая и быстрая замена клапана решит проблему и сэкономит расходы.

Основные причины, почему это происходит

  • Течи в моторном отсеке
  • Течи под автомобилем
  • Шипящий звук от двигателя
  • Плохая динамика автомобиля

Перечень основных работ:

  • Отсоедините вакуумный шланг.
  • Снимите и замените клапан принудительной вентиляции картера.
  • Замена шланга принудительной вентиляции картера
  • Подключите вакуумный шланг.

PCV — система принудительной вентиляции картера двигателя. Функционирование силового агрегата автомобиля во многом зависит от ее состояния.

Для чего нужна система PCV?

Основная задача данной системы — вывод картерных газов из двигателя. Они имеются во всех силовых агрегатах вне зависимости от их новизны и срока эксплуатации. Единственная разница между ними — состав и количество. Образуются картерные газы в двигателе при сжатии топливно-воздушной смеси в цилиндрах и на рабочем ходе, когда поршни уходят вниз, а смесь уже подожжена. Под высоким давлением они попадают в картер мотора и нередко — в крышки клапанов в небольших объемах.

В картере они вступают во взаимодействие с моторным маслом, начиная его окислять. Давление в картере увеличивается, поскольку газы продолжают в него поступать. Из-за этого может выкинуть сальники, щуп или выдавить крышку горловины заливки масла. Проще говоря, под возросшим давлением газы стараются покинуть картер и ищут для этого наиболее слабое место. Система PCV существует для удаления картерных образований, она контролирует давление в системе. Из газы убираются посредством вентиляции. На сегодняшний день существуют четыре основных типа таких систем.

Открытая система

Отличительной особенностью такого типа систем является связь с атмосферой. Накопившиеся в картере газы под собственным давлением выводятся через вентиляционный клапан. С точки зрения экологии это не лучший вариант, поскольку в них содержится большое количество вредных веществ. При этом выброс газов сопровождается неприятным запахом и высокой температурой поблизости автомобиля.

Приточная открытая система

Конструкция данной системы аналогична предыдущей. Но при этом она имеет приток воздуха. Проходя через фильтрующий элемент, он поступает по отдельному патрубку в картер, а уже оттуда выводится через в атмосферу вместе с газами. Данная система встречается крайне редко. Она имеет большое количество недостатков, поэтому практически не использовалась в автомобилях.

Замкнутая проточная система

Поступающий в картер воздух выходит вместе с газами через специальный клапан в пространство до заслонки дросселя. Эта система встречается редко. Обладает своими плюсами и минусами, поскольку моторное масло вступает в реакцию с воздухом.

Замкнутая вытяжная система

Самая распространенная на сегодня система. Накопленные в картере газы вытягиваются из него. Принцип работы системы следующий: за заслонкой дросселя недалеко от впускного коллектора располагается патрубок, в котором находится клапан PCV и маслоотделитель. При нажатии на педаль акселератора и открытии заслонки во впускном коллекторе создается вакуум, что приводит к затягиванию в него воздуха. Соответственно, в патрубке клапана создается обратное давление. Это приводит к его открытию и вытягиванию картерных газов во впуск, поступлению в камеру сгорания и повторному сжиганию. С точки зрения экологии данная система — самая лучшая.

Конструкция системы PCV

В зависимости от двигателя строение системы PCV может быть разным. Для V-образных и рядных моторов она отличается расположением деталей: на первых движках, к примеру, расположены две крышки. Нередко системы вентиляции крышек клапана и картера объединяют в одну систему. Однако в общем и целом конструкция таких систем одинакова. Основные элементы следующие:

  1. Патрубки. Благодаря образующемуся во впускном через них вытягиваются газы. Прочность патрубков должна быть высокой, поскольку выводимые вещества отличаются высокой температурой и не меньшим давлением. В большинстве случаев такие детали либо пластиковые, либо армированные. Нередко можно встретить металлические варианты.
  2. Клапан PCV. Регулирует процесс вывода картерных газов и предупреждает попадание воздуха. Продувается PCV клапан только в сторону коллектора. При продувке в сторону картера он закрывается. Однако можно найти как двусторонние, так и электрические клапаны.
  3. Маслоотделитель. В пространстве картера всегда имеется специфический туман, поскольку детали двигателя постоянно находятся в движении. Соответственно, по ним распределяется масло. В некоторых системах имеются внутренние форсунки, распыляющие его. Маслоотделитель предназначен для отделения картерных газов и масла, вывода первых и оставления второго в двигателе.

Где находится клапан PCV?

Расположение детали может меняться в зависимости от конкретной марки и модели автомобиля и типа двигателя. В большинстве случаев он находится на крышке клапана двигателя.

Особенности конструкции клапана PCV

Основная задача PCV клапана в системе вентиляции — регулировка давления картерных газов путем их подачи во впускной коллектор. При торможении двигателем и на заслонка дросселя чуть-чуть приоткрыта. Но при этом объем картерных газов невысок. Поэтому для нормальной вентиляции достаточно небольшого канала. Золотник клапана в такой ситуации под воздействием большого разрежения втягивается. Но канал подачи картерных веществ перекрывается, выпуская их небольшой объем.

Количество образований в картере резко увеличивается при нажатии на педаль газа и при высоких нагрузках на двигатель. Соответственно, PCV клапан будет занимать такое положение, чтобы выпускать как можно больший объем. В таких системах обычно имеется специальный режим обратной вспышки, для которого характерен прорыв горящих газов во впускной коллектор из цилиндра. В таком случае клапан PCV вентиляции картера находится под влиянием давления, но не разрежения, что приводит к его полному закрытию. Это позволяет предупредить возможность возгорания паров топлива, накопленных в картере.

Неисправности системы вентиляции картерных газов

Поломки системы PCV могут стать причиной утечки моторного масла. Патрубки системы вентиляции, забиваясь, создают в картере Это приводит к выходу отработанных газов вместе с маслом из двигателя. Изначально масло может выступать через отверстие щупа на месте соединений и уплотнений. Самым неприятным последствием может стать выдавливание сальников. Прекращение исправной работы маслоотделителя вентиляционной системы приводит к появлению на воздушном фильтре и масляных отложений. Если же некорректно работает PCV клапан, то это может стать причиной создания обогащенной топливной смеси.

Свист клапана PCV

Тонкий, еле слышимый свист двигателя — проблема, с которой довольно часто сталкиваются владельцы иностранных автомобилей разных марок. К примеру, он часто тревожит владельцев машины «Ниссан». Клапан PCV является причиной этой неисправности. Свист появляется из-за особенностей конструкции и работы самой детали. PCV клапан заключен в пластиковый корпус, внутри которого находится шарик или поршень, поднимаемый со стороны входа воздушного потока пружиной. В нерабочем положении он пребывает в закрытом положении.

При возрастании объема картерных газов на клапан оказывается давление воздуха. Это приводит к его смещению и выпуску воздушного потока в систему. Со временем пружина и стенки корпуса загрязняются мелкими масляными частичками, из-за чего клапан перестает плотно закрываться. При нажатии педали акселератора и открытии заслонки дросселя во впускном коллекторе создается разрежение, через полученный зазор втягивается большой объем воздуха, что и становится причиной посвистывания двигателя.

Устранение свиста чисткой клапана

Клапан PCV «Лачетти» отличается невысокой стоимостью, что позволяет сэкономить на ремонте данного автомобиля. Однако для того чтобы избавиться от свиста двигателя, не обязательно прибегать к замене детали. Причиной появления стороннего звука является загрязнение клапана. Для устранения такой неисправности достаточно хорошо прочистить клапан PCV «Форда», «Ниссана» или другой машины. Конструкция детали очень простая. Однако стоит внимательно отнестись к корпусу, который на старых моделях автомобилей изготавливался из алюминия, а на новых в основном делается из пластика.

Чистка клапана PCV

Очистить клапан можно в несколько шагов:

  • Снятие. Для очистки клапана его необходимо извлечь. Располагается он рядом с корпусом воздушного фильтра. Клапан может находиться на крышке, крепиться к патрубкам вентиляции картера или пребывать в другом месте.
  • Очистка. В зависимости от материала, из которого изготовлен корпус клапана, меняется метод чистки, при этом прикладывать механические усилия не нужно. Для очистки алюминиевой детали можно выбирать любое чистящее средство: жидкость или аэрозоль, распыляемые на поверхность либо используемые в качестве очищающей ванны. В последнем случае клапан помещают в емкость, заполненную моющим средством. Для чистки пластиковых корпусов применять агрессивные составы нельзя: они могут повредить деталь, что может привести к полной ее замене.
  • Установка. Очищенная деталь возвращается на место и фиксируется.

Очищается легко клапан PCV: «Форд Фокус» у вас, «Ниссан» или «Ауди» — неважно. Несмотря на это, желательно доверить процесс мастерам. Качественная тщательная очистка поможет устранить неприятный свист.

Когда нужно менять клапан?

Многие владельцы импортных машин сталкиваются с необходимостью замены такой расходной детали, как клапан PCV. «Крайслер» довольно часто требует проведения такой процедуры. Симптомами того, что пора запасаться новым клапаном, являются следующие факторы:

  • Появление тонкого свиста под капотом авто.
  • Плавающий холостой ход.
  • Увеличение количества масла в интеркулере. Оно находится в нем и при исправном клапане PCV, но не в таких больших объемах.
  • Повышение расхода масла.
  • Снижение давления наддува. При этом автомобиль ведет себя не так, как раньше.
  • Из свечных колодцев, масляной горловины или щупа проступает масло. В итоге это может привести к течи сальников коленвала. Устранение такой неприятности выльется в крупную копеечку.
  • Из выхлопной трубы при холостых оборотах вылетают клубы темно-серого дыма.

Замена клапана PCV

После приобретения необходимых деталей можно приступать к процессу замены клапана. При этом необходимо помнить о таких нюансах:

  1. Чтобы заменить или очистить клапан PCV, необходимо снять впускной коллектор. Процедура несложная и быстрая, достаточно иметь под рукой необходимый инструмент.
  2. Располагается клапан сверху блока цилиндров, между их головами. Доступ к нему небольшой, но его вполне достаточно для замены.
  3. Нижнюю часть коллектора можно не снимать полностью, достаточно немного приподнять.
  4. К клапану PCV из-под «мозгов» автомобиля идет трубка. Ее необходимо отсоединить от второй части и снять обе половины. В итоге в маслоотделителе останется только сам клапан.
  5. Пространство вокруг него желательно очистить. Делать это лучше всего потоком воздуха.
  6. Выкручивается клапан против часовой стрелки. На нем обычно располагается квадратный выступ, облегчающий процесс снятия. Сделать это можно утконосами — не совсем удобно, но быстро.
  7. Выкрученный клапан PCV необходимо осмотреть и попробовать продуть. Сделать это можно при помощи чистого тонкого шланга. Продуваться деталь должна в сторону коллектора.
  8. Исправный клапан лучше менять через 100 тысяч километров пробега.
  9. Установить новый клапан и собрать все в обратном порядке.

Заодно можно проверить целостность и заменить при необходимости патрубки. Основные их неисправности:

  • время от времени их верхняя часть сплющивается и начинает нагнетать воздух;
  • соединения между шлангами начинают сифонить.

Исправляется это достаточно просто — либо заменой патрубков, либо замазыванием швов и соединений герметиком. Процесс замены клапана подробно описывается в руководстве по эксплуатации автомобиля. При этом инструкция иллюстрируется необходимыми фото.

Клапан PCV — одна из деталей системы вентиляции картера двигателя, от которой зависит исправное функционирование мотора автомобиля. Его неисправности могут привести к увеличению расхода моторного масла, ухудшению управляемости и выходу силового агрегата из строя. Предотвратить подобные последствия поможет своевременная очистка и замена клапана PCV. Осуществляются такие процедуры быстро и просто. Они не требуют больших затрат и могут быть проведены самостоятельно, без привлечения мастеров автосервиса. Работоспособность двигателя авто зависит только от его владельца.

Для начала давайте разберёмся, откуда вообще в картере появляются газы и что такое картер.
Картер (поддон) — часть двигателя, где обычно располагается коленчатый вал и при не заведённом автомобиле, в нём хранится всё масло.

На картинке выше видно, что над картером расположены поршня, которые с помощью шатунов соединены с коленвалом. Давайте более подробно рассмотрим как устроен поршень .


На картинке выше видно, что поршень имеет три канавки, на которые одеваются кольца. Во время работы двигателя, через замки поршневых колец и неплотности между кольцами и стенками цилиндра, в картер прорываются газы из камеры сгорания. Если эти газы не удалять, это приводит к тому, что масло, контактируя с газами, со временем теряет свои свойства — стареет, а также в картере образуется избыточное давление, которое может привести к выдавливанию сальников. Для решения этой задачи был разработан PCV клапан , который срабатывает при разряжении во впускном коллекторе, причём степень открытия клапана зависит от степени разряжения.


При срабатывании клапана газы из картера снова попадают во впускной коллектор, но так, как картерные газы попадают туда, минуя расходомер воздуха, смесь беднеет. В последнее время автолюбители устанавливают в разрыв шланга PCV фильтр-отстойник(маслоуловитель), который представляет собой резервуар с двумя штуцерами.


Внутри находится фильтр, который отделяет масло от газов и представляет собой металлическую губку. При прохождении картерных газов через губку, масло, которое в них содержится, оседает на губке и стекает, а газы беспрепятственно проходят. Таким образом, продливают время работы катализатора, а он, как известно, штука недешёвая.

Тип: клапан предохранительный запорный высокого контролируемого давления.

Клапан ПКВ является полуавтоматическими запорным устройством, предназначенным для герметичного перекрытия подачи газа.

Клапан ПКВ автоматически закрывается при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапана производится вручную. Произвольное открытие клапана исключено.

Условия эксплуатации клапана ПКВ должны соответствовать климатическому исполнению УХЛ категория 2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 35 до плюс 45° С.

Клапан ПКВ изготавливается с условным проходом Ду 50, 100 и 200.

Примеры условного обозначения клапанов:

Клапан предохранительный запорный с условным проходом ДУ200 высокого контролируемого давления: — Клапан ПКВ-200 ТУ 3710-001-1223400102013.

Изготовитель гарантирует нормальную работу клапана ПКВ в течении 18 месяцев со дня ввода в эксплуатацию или 24 месяца с момента производства при условии соблюдения правил хранения, транспортирования, монтажа и эксплуатации.

Средний срок эксплуатации: до 15 лет.

Основные параметры и технические характеристики клапана ПКВ

Наименование параметра или размера ПКВ-50 ПКВ-100 ПКВ- 200
Рабочее давление на входе, МАп, не более 1,2
Условный проход, Ду, мм 50 100 200
Пределы настройки контролируемого давления, МПа
— нижний
— верхний
0,003-0,03
0,03-0,6
Строительная длина, мм 230 350 600
Габаритные размеры, мм
— длина
— ширина
— высота
390
310
480
425
320
580
600
390
720
Масса, кг, не более 33 73 140

Устройство и принцип работы клапана ПКВ

Корпус 1 вентильного типа соединяется с переходным фланцем 2. На переходном фланце крепится крышка 3. Между крышкой 3 и переходным фланцем зажимается мембрана 4, эффективная площадь которой для клапана типа ПКВ в 8,5 раз меньше, чем для клапана типа ПКВ. В крышке 3 устанавливается большая пружина 5, усилие которой изменяется при помощи пробки 6 и малая пружина 7, усилие которой изменяется при помощи штока 8. Внутри корпуса I находится клапан 9. Гильза клапана 9 перемещается по направлению стойке 10, ввернутой в корпус, а шток клапана 9 в отверстие переходного фланцы 2.

Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.

В клапане 9 имеется устройство, выполняющее функции перепускного клапан для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленным на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим с молотком 17.

Для открытия клапана необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и откроет проход газу, который их сети по импульсной трубке поступит под мембрану 4. Настройка клапан на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон — вращением пробки 6.

Если контролируемого давление газа находится в заданных пределах, коромысло 16, связанное одним концом с мембраной 34, другим совместится с упором молотка 17, который окажется запертым в вертикальном положении, поднятым вручную.

Если контролируемого давление газа возрастает выше заданного верхнего предела, установленного большой пружиной 5, мембрана 4, преодолевая усилие этой пружины, пойдет вверх и повернет коромысло 16, наружный конец которого выйдет из зацепления с упором молотка 17. Под действием груза молоток 17 упадет и ударит по свободному концу анкерного рычага 15, который освободит рычаг 14, укрепленный на валу, и клапан 9 под действием собственного веса и сева груза рычага 14 опуститься ан седло корпуса I и перекроет проход газу. Если контролируемого давления газа упадет ниже заданного предела, установленного малой пружиной 7, мембрана 4 под действием этой пружины пойдет вниз и опустит внутренний конец коромысло 16. При этом наружный конец пойдет вниз и опустит внутренний конец коромысла 16. При этом наружный конец коромысла 16 выйдет из зацепления с упором молотка, который упадет и закроет клапан.

Монтаж и эксплуатация клапана ПКВ

Монтаж и эксплуатация клапана ПКВ производиться в соответствии Правилами безопасности в газовом хозяйстве. Клапан ПКВ устанавливают так, чтобы направление потока газа совпадало с направлением стрелки на корпусе клапана.

Перед монтажом клапана необходимо произвести расконсервацию наружных поверхностей.

Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температурах.

Клапан ПКВ не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, чугун, сталь, резину и цинковое покрытие.

Клапан ПКВ монтируется на горизонтальном участке трубопровода перед регулятором давления. Мембрана должны занимать горизонтальное положение. Вход газа должен соответствовать стрелке, отлитой на корпусе.

Клапан ПКВ своей опорной поверхностью устанавливается на кронштейны или подставки и дополнительного крепления не требует.

Импульсная трубка должны быть присоединены к ниппелю (приварена) и по возможности должны иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может копиться конденсат.

Присоединения трубки УК нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается.

Импульс берется после регулятора давления.

В заводском исполнении рычаг подъема клапан расположен слева по ходу газа. Если по условиям монтажа такое расположение неудобен, то его можно перемонтировать. Для этого следует открутить гайки, снять в собранном виде головку, поменять местами пробки и перевернуть ось вилки. Рычаг посадить на ось так, чтобы ось планки рычага совпадала с направлением оси вилки в одной плоскости, после чего закрепить рычаг гайкой.

Установить головку, повернув ее на 180° относительно первоначального положения и завинтить гайки. После монтажа и перемонтирования клапана следует проверить надежность выбивания анкера молотком, гермертичноть всех соединения воздухом, азотом или рабочим газом при давлении 1,2 МПа. Все места уплотнения подмембранной полости переходного фланца гермертичноть испытать давлением для клапанов ПКВ-0,56 МПа.

На герметичность закрытия клапана давления 1, 2 МПа и 0,002 МПа. Утечка воздуха в местах соединения и уплотнений не допускается.

Клапан ПКВ после настройки потребителем на требуемое давление срабатывания должен быть опломбирован.

По окончании монтажа и опрессовки клапана следует произвести настройку на рабочие параметры.

Сначала установить нижний предел вращения штока 8. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что клапан ПКВ срабатывает при падении давления о установлено нижнего значения. После чего установить верхний предел вращения пробки 6. Во время настройки следует поддерживать давления немного выше настроенного нижнего предела.

После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.

Транспортировка и хранение клапана ПКВ

Транспортирование клапанов ПКВ в упакованном виде может производиться любым видом транспорта, кроме морского, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При длительном хранении на складе клапаны должны подвергаться переконсервации после одного года хранения консервационным маслом К-17 ГОСТ 10877-76 или другими смазками для изделия группы II по варианту защиты ВЗ-1 ГОСТ 9.014-78.

Срок хранения не более 6 лет.

Допускается транспортирование клапанов в универсальных контейнерах без упаковки с укладкой изделия рядами, разделяя каждый ряд прокладками из досок, фанеры и др.

Возможные неисправности клапана ПКВ и методы их устранения

Наименование неисправности, внешнее проявление Вероятная причина Метод устранения
Молоток не устанавливается в рабочее положение, вертикальное при нормальном контролируемом давлении. 1) Засорение импульсной трубки. 2) Порыв мембраны. 1) Очистить и продуть импульсную трубку. 2) Сменить мембрану.
После закрытия клапана продолжает поступать газ. 1) Неплотное прилегание клапана к седлу. 1) Проверить, не попадало ли что-нибудь под клапан. 2) Проверить, нет ли царапин на седле. 3) Проверить эластичность резины клапана. 4) Проверить правильность установки рычага относительно клапана.

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера. О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье.

Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряются смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.

Клапан вентиляции картерных газов лансер 10: как проверить и заменить

Как устроена система вентиляции картера? Зачем она нужна и как работает? Что делает клапан PCV? Ответим на эти и некоторые другие вопросы, связанные с системой вентиляции картерных газов.

  • Эта простая и порой незаметная система устанавливается на все автомобили — старые и новые, карбюраторные и инжекторные, бензиновые и дизельные…
  • Со временем данная система становится умнее и сложнее, а пользу от её труда невозможно переоценить.
  • Система вентиляции картера выполняет самую грязную, но очень полезную работу как для экологии, так и для самого двигателя.
  • Но мало кто уделяет ей должное внимание и даже больше — мало кто задумывается, зачем, вообще, данная система нужна и какую роль она играет в работе двигателя внутреннего сгорания.

Зачем нужна система вентиляции картера

Дело в том, что при работе двигателя внутреннего сгорания неизбежно проникновение некоторого количества газов из камеры сгорания в картер двигателя. Эти газы просачиваются через неплотности между поршнем и стенками цилиндра. Плюс ко всему, от перепадов температур постоянно меняется давление в картере.

Прорвавшиеся газы пагубно влияют на свойства масла и окружающую среду, а также повышают давление в картере, что неизбежно приведёт к течи в местах уплотнений двигателя и перерасходу масла.

Вот для отвода этих газов и для снижения давления в картере двигателя и нужна данная система.

Как работает система вентиляции картера

Существует два типа данных систем:

  • Открытого типа — более старая. В данной системе полость картера соединялась непосредственно с атмосферой. У данной системы было два существенных недостатка. Первый — это сильное загрязнение окружающей среды, а второй — при остывании двигателя в картер засасывалась влага, пыль и т.п. Можно и сейчас наблюдать, как под капотом стареньких Жигулей телепается шланг, а из него валит огромное количество дыма. Это пример системы открытого типа. На самом деле этот шланг должен был идти к корпусу воздушного фильтра, подводя картерные газы к карбюратору для дальнейшего сжигания их в двигателе. Но чтобы не загрязнять впускной тракт маслянистыми отложениями от работы изношенного двигателя, наши люди, как всегда нашли простое решение.
  • Закрытого типа (или принудительная вентиляция) — система вентиляции картера нашего времени. В данной системе полость картера не имеет непосредственного контакта с атмосферой. Её мы и будем рассматривать более подробно на примере автомобиля Шевроле Лачетти. Но принцип работы ни чем существенным не отличается от других автомобилей.

Система вентиляции картера закрытого типа, как уже говорилось, не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу. Это касается исправных двигателей. Если двигатель сильно изношен и сапунит, то производительности системы вентиляции для создания разрежения в коллекторе может не хватить.

В систему вентиляции картерных газов обычно входят три составляющие — соединительные шланги, маслоотделитель (сепаратор) и клапан PCV.

Вся суть системы основана на отсосе газов из картера благодаря разрежению во впускном коллекторе. Простыми словами, двигатель сам высасывает газы из своего же картера и их сжигает.

Из картера газы по шлангу поступают к штуцеру клапанной крышки

В полости клапанной крышки находится маслоотделитель, который отделяет частички масла от газов. Эти частички собираются в капли и под действием силы тяжести стекают обратно в картер.

Мойка клапанной крышки

Пройдя маслоотделитель, газы подходят ко второму штуцеру клапанной крышки, расположенному на противоположном конце. В штуцер вкручен клапан вентиляции картера PCV. А также подключаются две трубки — перед клапаном и после клапана

  1. Первая трубка отводит газы в полость перед дроссельной заслонкой, а вторая, через клапан в задроссельное пространство.
  2. Именно клапан является самой важной составляющей правильной работы системы вентиляции картера любого автомобиля с закрытым типом вентиляции.

Не смотря на свой примитивный вид, он не такой простой, как кажется. Многие ошибочно считают, что это обычный обратный клапан. Да, это обратный клапан, но не обычный

Были случаи, когда некоторые умельцы пытались его заменить каким-либо похожим обратным клапаном. Этого делать категорически нельзя!

Вот я показал устройство клапана PCV на видео

Клапан PCV выполняет несколько функций:

  • не пускает воздух в обратном направлении (из дросселя в картер)
  • снижает пропускную способность при большом разрежении в коллекторе
  • открывается полностью при низком разрежении в коллекторе

При полностью открытой дроссельной заслонке, когда разрежение во впускном коллекторе невелико, клапан полностью открыт под действием встроенной в него пружины и картерные газы свободно проходят из картера в коллектор.

При закрытой дроссельной заслонке (режим холостого хода) разрежение во впускном коллекторе увеличивается, а проходное сечение клапана уменьшается.

Благодаря этому поступление картерных газов в коллектор ограничивается и обеспечивается устойчивая работа двигателя в режиме холостого хода.

  • Вот пример работы клапана вентиляции картера (PCV)
  • Более подробно про этот клапан можно почитать и посмотреть не странице Клапан PCV
  • Засорение клапана вентиляции картерных газов может привести к его заклиниванию, что обязательно отразится на работе двигателя.
  • При заклинивании в открытом положении:
  • возрастут обороты холостого хода (РХХ их понизит, конечно, но проблема от этого не исчезнет)
  • может увеличиться расход топлива
  • работа на хх может стать неустойчивой

При заклинивании в закрытом положении:

  • возрастёт давление в картере
  • течь масла через всевозможные уплотнения и сальники
  • возможно нарушение работы системы смазки

Думаю, этих доводов достаточно, чтобы проверить работу клапана PCV и всю систему вентиляции картера в целом. А также начать проводить обслуживание системы через определённый промежуток времени или через определённый пробег.

  1. Для этого достаточно вывернуть клапан PCV
  2. Осмотреть его на наличие загрязнений и повреждений
  3. Промыть клапан PCV и трубки очистителем инжектора

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

  • потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
  • подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
  • подуть сильно в штуцер — воздух не должен проходить
  • всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

  • замасливание впускного тракта двигателя — необходима регулярная чистка
  • при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

  • чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
  • меньше шансов наблюдать течь через уплотнения и сальники
  • увеличивается ресурс моторного масла
  • уменьшаются окислительные процессы внутри двигателя
  • картерные газы повышают детонационную стойкость
  • картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

  • Вот такие дела.
  • Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.
  • Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Заглушить ЕГР (EGR) или оставить?

Греется колесо Лачетти

Замена масла Шевроле Лачетти

Источник: https://MoyLacetti.ru/sistema-ventilyacii-kartera/

Клапан вентиляции картерных газов Лансер 10: как проверить и заменить

Основной задачей, возложенной на клапан вентиляции картерных газов является уменьшение влияния автомобиля на экологию. Неисправности в данном узле возникают преимущественно из-за накапливания смолистых отложений, затрудняющих проход потоков газов.

Проверка клапана вентиляции картерных газов

Нормально функционирующий клапан должен иметь плунжер, перемещению которого не мешают отложения. В зависимости от разряжения во впускном коллекторе, плунжер занимает различное положение.


Проверить клапан pcv lancer x можно выполнив следующую последовательность:

  1. Отсоединить шланг вентиляции.
  2. Снять клапан.
  3. Соединить с шлангом вентиляции.
  4. Запустить мотор.
  5. После непродолжительной работы на холостом ходу
  6. Поместить палец на клапан и проверить наличие разрежения, как показано на нижеприведенном рисунке.
  7. Если разрежение отсутствует, то необходимо заменить или почистить клапана. В противном случае, необходимо продолжить проверку.
  8. Заглушить мотор.
  9. Снять клапан.
  10. Вставить тонкий стержень и проверить ход штока.
  11. Отсутствие движения или наличие заедания в определенные периоды говорят о необходимости чистки либо замены клапана.

Визуальный осмотр также говорит о состоянии клапана. На нем не должно быть трещин и прочих механических повреждений.

Чистка клапана pcv


Замена клапана вентиляции картера

Замена клапана потребуется в случае если после очистки:

  • клапан продувается в обе стороны,
  • клапан невозможно продуть вообще.

Выполняя замену необходимо уделить внимание резиновой уплотнительной втулке. Она очень часто становится твердой и плохо герметизирует клапан. При необходимости ее необходимо заменить.

Источник: https://uazlyuks.ru/avto/mitsubishi/klapan-ventilyatsii-karternyh-gazov-lancer-10

Как работает система вентиляции картера двигателя

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичное его работе, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation).

  • Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании.
  • В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими…

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

  1. Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:
  2. • Воздушные патрубки для отвода газов из картера;
  3. • Клапан вентиляции, отвечающий за урегулирование величины давления газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара.

При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе.

Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

  • • Появление следов масла в воздушном фильтре;
  • • Запотевание сальников и стыка крышки клапанов двигателя;
  • • Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
  • • Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

  1. Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.
  2. В заключении.
  3. При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Источник: https://avtoexperts.ru/article/kak-rabotaet-sistema-ventilyatsii-kartera-dvigatelya/

Пресловутый клапан PCV, почему все же нужна замена (Lancer X) — Mitsubishi Lancer, 1.8 л., 2008 года на DRIVE2

Пробег у моего авто близится к 100 тысячам, поэтому в зону внимания попал клапан принудительной вентиляции картерных газов (PCV).Далее последуют мои изыскания на тему диагностики клапана, и проанализированный опыт участников drive 2.

Существуют две методики проверки. Назовем их — «Губами» и «Пальцем»)))

Первая — «Губами», вроде бы неправильная. Выкручивается клапан (ключом на 23) и продувается. Клапан должен продуваться под действием разрежения только в одном направлении от резьбового штуцера к штуцеру крепления шланга.

Однако, это не совсем так.

Вот и я выкрутив клапан, убедился что он продувается в одну сторону легко, а в другую с небольшим усилием.Ага! — подумал я, неисправность! Нужно менять. Заказал новый клапан. Парт 1035A422. Стоит довольно дорого, но не в этом суть (есть аналоги от других авто, но не будем здесь об этом).

Вторая методика — «Пальцем». Вроде бы правильная.Снимаем шланг. Выкручиваем клапан. Одеваем обратно на него шланг. Заводим авто.

На холостом ходу создается разряжение во впускном коллекторе и шток внутри клапана втягивается, преодолевая сопротивление пружины.

Дальше закрываем пальцем отверстие на клапане, слышим щелчок, это отошел шток при помощи пружинки. Убирая палец, клапан закрывается, закрывая пальцем — открывается.

Эта проверка тоже не покажет, нормально ли работает клапан.

Теперь объясню почему.Принцип работы.

Клапан позволяет дозировать поток газов в зависимости от силы вакуума во впускном коллекторе:— На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.— На средних оборотах давление вакуума во впускном коллекторе средненькое, и газов не очень много. Клапан открыт наполовину.— На высоких оборотах давление вакуума во впускном коллекторе низкое, а газов в картере много. Клапан открыт на полную пропускную способность.

— Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

Теперь посмотрим на вскрытый старый клапан.

Итак, как видно, внутри клапана образуется нагар. И его не отмыть простым карбклинером, промывая клапан. Нагар очень твердый.Чему мешает нагар?

Вспоминаем принцип работы — На холостом ходу давление вакуума во впускном коллекторе высокое, а газов в картере мало. Поэтому клапан почти закрыт.

Почти, но конструкцией предусмотрены каналы по которым немного картерных газов отсасывается в коллектор. Из-за нагара, эти каналы забиваются и клапан перекрывается полностью.

Это не хорошо, потому что образуется излишнее давление. Что так или иначе влияет на стабильность холостого хода.

Далее, если клапан продувается обратно, вспоминаем вроде бы неправильную проверку «Губами».Опять про принцип работы — Тормозим двигателем. Вакуума во впускном коллекторе нет. Картерных газов тоже практически нет. В результате воздух из впускного коллектора стремиться в двигатель. В этом случае клапан полностью запирается.

В нашем клапан запирается не полностью, следовательно имеется не учтенный подсос воздуха. Что тоже не есть гуд.

Выводы.Обе методики «Губами» и «Пальцем» позволяют в той или иной мере ГРУБО диагностировать работу клапана. В первом случае на подсос воздуха, во втором на залипание штока.Промывкой закоксованые каналы не очистить. Пружинка со временем теряет свою упругость.

  • Так что вернее всего либо промывать с каждой заменой масла, тем самым не дав закоксоваться либо все же менять при пробеге от 100 тыс.
  • Надеюсь вам информация была полезна.

Источник: https://www.drive2.ru/l/456036742345001373/

Признаки неисправности клапана вентиляции картера (PCV)

Перечень типичных признаков неисправности клапана вентиляции PCV включает в себя чрезмерное потребление или утечку масла, блокировку воздушного фильтра сапуна и общее снижение мощности.

На фото представлен сапун — тройник, клапан отвода воздуха из картера и вентиляции картерных газов

Клапан вентиляции картера (PCV) обеспечивает отвод газов из картера двигателя. Он направляет эти газы обратно в камеры сгорания через впускной коллектор.

Этот процесс во многом определяет производительность двигателя, его уровень вредных выбросов и общую работоспособность автомобиля.

Неисправный клапан PCV будет оказывать влияние на работу транспортного средства, и вот несколько признаков, которые нужно не упустить из виду, прежде чем клапан полностью перестанет функционировать:

Чрезмерное потребление и утечка масла

Дефектный клапан PCV может пропускать масло, что приведет к его завышенному потреблению. Кроме того, утечку смазки через уплотнения можно выявить по каплям на полу вашего гаража. Когда клапан PCV выходит из строя, давление масла в картере может увеличиться.

Оно будет выталкивать масло через уплотнения и прокладки, поскольку других механизмов сброса давления в узле нет. Утечка приведет к чрезмерному расходу масла и лужам смазки под вашим автомобилем.

Если вы заметили эти признаки, обратитесь к профессиональному специалисту, который сможет заменить клапан PCV.

Загрязненный фильтр

Загрязненный воздушный фильтр

Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна.

Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля.

Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.

Общее снижение мощности

О приближающемся отказе клапана PCV свидетельствует снижение мощности двигателя автомобиля. Это может сопровождаться увеличением давления в системе выхлопа или полной остановкой мотора.

Дефектный клапан PCV может не закрываться полностью, что приведет к попаданию кислорода в камеру сгорания.

В таком случае концентрация топливно-воздушной смеси снижается, что приводит к работе двигателя в нештатных условиях и выходу его из строя.

Если вы заметили утечку или чрезмерное потребление масла в автомобиле, загрязнение фильтра или нехарактерную работу двигателя, следует осмотреть и при необходимости заменить клапан PCV. Своевременный ремонт поможет обеспечить бесперебойную работу транспортного средства и сохранить расход топлива на нужном уровне.

Источник: https://automotolife.com/services/neispravnosti-klapana-ventilyatsii-kartera

Непонятно работает вентиляция картерных газов

05.02.2016, 13:57   #1
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Непонятно работает вентиляция картерных газов. Движок 3.0 Исследуя причины появления масла на свече зажигания, решил проверить как обстоит дело с вентиляцией картерных газов. Говорят, что при большом потоке и при изношенных кольцах может забрасывать масло во впускной коллектор. Толстая резиновая трубка входящая в впускной резиновый патрубок перед дроссельной заслонкой — это ведь оно? И выходит эта трубка из клапанной крышки.. Отсоединил, завел — ничего из трубки не дымит. Зажал пальцем — давления не чувствуется, но какие-то странные ощущения…. Кто-то может объяснить в чем дело???

09.02.2016, 12:29   #2
Житель Клуба
  1. Имя: Сергей
  2. Авто: Outlander XL 3.0
  3. Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Здесь никто ответа не знает.
В соседней ветке с общей помощью вычислили и делюсь для общего понимания — Во время малой нагрузки на холостом ходу воздух засасывается из впускного резинового патрубка перед дроссельной заслонкой, что я и наблюдал на своем автомобиле. Это нормально.
Этот воздух каким-то образом направляется в картер (возможно устроены спецканалы в клапанной крышке) и выдувает оттуда картерные газы через клапан PCV во впускной коллектор после дроссельной заслонки, где ваккуум намного выше. Т.е. за счет разницы давлений до и после дроссельной заслонки происходит принудительная вентиляция картера.
При высокой нагрузке дроссельная заслонка открыта гораздо сильнее и разницы давления практически нет, да и клапан уже не справляется с возросшим потоком картерных газов. В этом режиме газы будут выходить во впускной коллектор и через клапан и через шланг перед заслонкой (засоряя последнюю). Вывод. Если вышеуказанный шланг на холостом ходу «сосет», то это говорит о проходимости (исправности) всего тракта вентиляции. Клапан открыт («продувается») — и это его основной режим. Также в открытом состоянии его пропускная способность может меняться в зависимости от потока, как-то его регулируя. Так рассказывается про клапаны с двумя пружинками, но у нас пружинка одна и есть ли эта тонкая настройка неизвестно.
Клапан нужен для закрытия проходимости в обратном направлении (когда «не продувается»). Толковых объяснений, для чего это нужно и когда работает я пока не встретил. В одном месте пишется про Anti-Fire, т.е как защита от обратных вспышек и все. (Соответственно, а нужна ли нам исправность клапана в виде обратного закрытия и вообще сам клапан?)

Пользователь сказал cпасибо:
09.02.2016, 15:51   #3
Вступаю в Клуб
  • Имя: Всеволод
  • Авто: Citroen C-Сrosser 2.4 CVT
  • Сообщений: 5
Re: Непонятно работает вентиляция картерных газов. клапан нужен- попробуйте его снять совсем- и подключить трубку напрямую= под клапанной крышкой будет сильное разряжение- и воздух будет засасывать из впускного колектора .а работа клапана примитивная- внутри поплавок на пружинке- приоткрывает отверстие исходя от величины разряжения
09.02.2016, 18:56   #4
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Seva133 приоткрывает отверстие исходя от величины разряжения

ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

11.02.2016, 15:52   #5
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 ИМХО клапан закрывается при открытии дросселя более определенного значения, так как предполагаю, что если открыть дроссель «на всю», то разряжение до и после заслонки будет практически одинаковым и клапан должен закрыться под воздействием пружинки. Еще добавлю что клапан PCV выполняет функцию воздушного «жиклера» с заложенными заводом параметрами проходимости (см.куб/мин.).

Нет.
Шланг с клапаном, входящий во впуск за заслонкой, тоньше шланга, входящего во впуск перед заслонкой. Первый шланг нужен только для создания принудительного потока воздуха через картер на холостом ходу, когда давление и количество газов очень мало. Этим потоком клапан и открывается.
Эта система вспомогательная.

При нагрузке давление газов многократно возрастает и клапан открыт естественным образом. Но в этом режиме он со своей тоненькой трубкой уже и не нужен. Газы совершенно свободно давят во впускной через «основной» толстый шланг без всяких клапанов.

11.02.2016, 17:07   #6
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.
11.02.2016, 17:21   #7
Гуру раздела Первое поколение Outlander XL 2007-2010 г.     Авто: XL 3.0 S11 black Сообщений: 4,244 тема плавно перешла в …
Пользователь сказал cпасибо:
12.02.2016, 11:54   #8
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 Какой то спор ни о чем. Проведите опыт: выкрутите PCV из клапанной крышки, подсоедините к шлангу от вп. кол-ра и заведите мотор. По вашей теории клапан не откроется а из клапанной крышки пойдут газы. Заранее опишу что вы получите : клапан будет шипеть и сосать воздух из атмосферы, двигатель будет работать ровно, газы из клапанной крышки не полетят. Если оспариваете роль «жиклера» то тоже самое проделайте не подсоединяя клапан к вп. кол-ру, результатом будет: кол-во засасываемого воздуха возрастет в разы, ЭБУ не сможет стабилизировать ХХ.

Да, клапан обязательно на выходных посмотрю, его загрязнение и опыт такой сделаю. Только по «моей теории» не следует совершенно что клапан не откроется. Если я правильно понял условия вашего опыта. Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен? Тогда со «свободной» стороны клапана будет атмосферное давление, а той стороны что в шланге — при заведенном движке естественно будет пониженное давление от впускного коллектора. Положительный, назовем его так, перепад давления и клапан будет открыт и, возможно, шипеть (сосать воздух).
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.
Насчет жиклера на холостом ходу — почему бы просто не сделать трубку еще тоньше? Или отверстие в одном из наконечников куда трубки одеваются? Я встречал что этот клапан может регулировать поток в зависимости от скорости, но это относилось к клапанам с двумя пружинками, а у нас одна. А не на холостом, повторяю, газы совершенно совершенно свободно пойдут на впуск через толстый шланг и тоже минуя МАФ.

Добавлено через 5 минут

Цитата:

Сообщение от YesYes тема плавно перешла в …

На рабочем компе видео не работает, дома посмотрю. Но пока тема никуда не перешла, говорим об одном и том же
А вот если бы модератор объединил две ветки в одну было бы правильно. Наверное, оттуда сюда, в эксплуатацию…

Последний раз редактировалось Сергей_XL3.0; 12.02.2016 в 12:09.

Пользователь сказал cпасибо:
12.02.2016, 21:32   #9
Опытный
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 80
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Сергей_XL3.0 Вывернутый клапан (он с резьбой или просто на резинке вставлен?) подключить к тому же шлангу куда он и был подключен?
А вот почему из открывшейся дырки в клапанной крышке не полетят газы, как вы пишете, мне не понятно. Хоть немного, но должны быть на работающем моторе. Ведь поэтому эта вентиляция и задумана.

С резьбой, выполнен в виде шестигранника под ключ. Да к тому же шлангу. Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление. Вентиляция задумана что бы продлевать жизнь маслу в здоровом двигателе. Если мотор «болен» и сильно «сапунит» (на ХХ клапан не успевает засосать все газы прорвавшиеся через ЦПГ) то эта система уже не работает и «добивает» этот мотор.

14.02.2016, 02:20   #10
Житель Клуба
  • Имя: Сергей
  • Авто: Outlander XL 3.0
  • Сообщений: 167
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от alex540 Не полетят потому что вы не учитываете, что со стороны заслонки стоит воздухофильтр и создает хоть небольшое но сопротивление.

А причем здесь воздухофильтр и заслонка? Во-первых, воздухофильтр вообще никак не участвует в потоке газов. А во-вторых, если клапан вывернут, то получается сквозная дыра из картера на улицу. Никакого сопротивления!

15.05.2016, 00:05   #11
Бывалый
  1. Имя: Борис
  2. Авто: Outlander XL 3.0
  3. Сообщений: 21
Re: Непонятно работает вентиляция картерных газов. При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р. Миниатюры
Пользователь сказал cпасибо:
24.11.2016, 20:18   #12
Вступаю в Клуб
  • Имя: Алексей
  • Авто: ASX 1.8 2WD CVT
  • Сообщений: 1
Цитата:
Сообщение от ebuilder При замене масла в ДВС обнаружил странный звенящий звук, звук как при включенном зажигании звенит катушка свечи — только этот был во много раз громче. Снял пластик с двигателя оказалось звуки идут от клапана, снятие и промывка клапана частично решило проблему, но потом звук вернулся опять. Проведена замена клапана, все стало хорошо, 1035A422 — цена вопроса 1200 р.

Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

04.12.2017, 04:59   #13
Бывалый
  1. Имя: Андрей
  2. Авто: Стремительный домкрат
  3. Сообщений: 22
Re: Непонятно работает вентиляция картерных газов. Цитата:
Сообщение от Citruss Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

Я бы правильно сказал от очень сильно загрязненного клапана такое может быть, лучше почистить его и заодно дроссель карб клинером. Так же еещ может быть от подушки двигателя, но мало вероятно! П.с: обратите внимание на тахометр, если ли не большое подрагивание стрелки?

04.12.2017, 11:06   #14
Вступаю в Клуб
  • Имя: Дмитрий
  • Авто: Outlander XL 2.4 MT
  • Сообщений: 11
Цитата:
Сообщение от Citruss Здравствуйте! Извините а от этого не правильно работающего клапана может «дрожь» идти на руль на холостом ходу ?

У себя обнаружил источник дрожи на холостом ходу в педаль тормоза: вентилятор отопителя. Проверить легко — выключить обдув.. Может похожий случай..

07.12.2017, 09:27   #15
Житель Клуба
  1. Имя: Александр
  2. Авто: Outlander XL 3.0
  3. Сообщений: 413
Re: Непонятно работает вентиляция картерных газов. Одно не понятно когда снимал впуск то в камере в которую вставляется трубка из клапанной крышки, больше все обнаружено масла. Вопрос клапан исправен продувается, откуда там масло ? уловительно должен его собирать по идее.

« Предыдущая тема | Следующая тема »

Ваши права в разделе
  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  • HTML код Выкл.

Текущее время: 01:33. Часовой пояс GMT +3.

Источник: https://out-club.ru/board/showthread.php?t=82625

Чистка системы вентиляции картерных газов

Принцип работы двигателей внутреннего сгорания основан на сжигании смеси углеводородного топлива и атмосферного воздуха в замкнутом объеме. За счет теплового расширения этого объема и выполняется полезная работа. Если подача горючей смеси и отвод отработавших продуктов есть технически организованные процессы, то проникновение выхлопных газов в механическую часть двигателя является побочным продуктом, для удаления которого и существует система вентиляции картера двигателя.

Эти лишние газы ещё называются картерными, а вот для чего их нужно удалять и как работает вентиляция картера, и постараемся разобраться далее.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

  • воздушные патрубки;
  • клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
  • маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

  • малую ветвь;
  • большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

  1. Забор выхлопных газов из картера двигателя;
  2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
  3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
  4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Редукционный клапан системы вентиляции картерных газов

Редукционный клапан системы вентиляции картерных газов (или «грибок» в простонародье) предназначен для обеспечения возможности изменения величины потока вентилируемых картерных газов в зависимости от величины разрежения во впускном трубопроводе.

Ниже приведена схема и описание режимов работы редукционного клапана, устанавливаемого на двигатели с турбонаддувом 1.8T, на Passat B5/B5+ в частности:

В пластиковом корпусе с двумя штуцерами размещены:

диафрагма из маслостойкой резины, металлический колодец с двумя отверстиями и пружинка.

Работа клапана:

1) При малом разрежении во впуске, вследствие чего диафрагма приподнята, канал «А» открыт для прохождения картерных газов. 2) При высоком разрежении диафрагма начинает смещаться вниз, преодолевая сопротивление пружины, и тем самым запирая канал «А». Картерные газы начинают проходить через канал «Б», имеющий калиброванное отверстие. 3) Канал «В» предназначен для обеспечения плавного и равномерного хода диафрагмы, обеспечивая связь с атмосферой.

Разрежение во впускном трубопроводе, где расположен редукционный клапан, в режиме холостого хода минимально. Максимум разрежения в режиме холостого хода присутствует между закрытым дросселем и впускным коллектором, куда в обход редукционного клапана выводится через блидер* «малая» магистраль вентиляции картера. При наличии избытка во впускном коллекторе, наддутого турбокомпрессором, «малая» магистраль перекрывается тем же блидером, а основная вентиляция осуществляется уже через редукционный клапан в расположенный до турбины впускной трубопровод. За счёт эффекта эжекции (высокая скорость и объем проходящего через клапан воздуха) преодолевается возвратное действие пружины, отжимающей мембрану, и проходное сечение клапана меняется на меньшее, что помогает избежать гипервентиляции картерных газов в режимах высоких нагрузок. Неисправность клапана, когда независимо от разрежения во впуске функционирует лишь большее сечение, приводит к гипервентиляции картера и увеличению расхода масла, забрасываемого во впускной патрубок вместе с картерными газами. Поэтому впускной патрубок при неисправном редукционном клапане загажен больше обычного. Учитывая то, что пульсации при резком закрытии дроссельной заслонки под нагрузкой, даже при наличии исправного байпасного клапана, присутствуют даже на стоке, не говоря уже про чипованные аппараты, то вся эта масляная пелена летит на рабочий элемент расходомера. Чем больше нагрузка и градиент закрытия дросселя — тем выше пульсация. Не говоря уже о чипованных двигателях с одновременно неисправным байпасом и редукционным клапаном.

* блидер, bleeder valve, клапан PCV — обратный клапан, расположенный в нижнем тройнике вкг двигателей 1.8T

Установка клапана:

Подключение штуцеров редукционного клапана должно строго соответствовать схеме, приведенной в статье, — нижний штуцер обязательно должен быть подсоединен на участке разрежения между дмрв и входом в турбокомпрессор, а боковой штуцер должен быть выведен в систему вкг. Менять систему подключения на обратную недопустимо, поскольку будет полностью нарушен график срабатывания клапана. При обратном подключении клапна потребуется создание гораздо меньшего разрежения до момента срабатывания клапана, что приведет к преждевременному уменьшению проходного сечения вкг. К тому же, учитывая вероятность образования в холодное время года в клапане конденсата, который имеет свойство застывать при отрицательных температурах, подобное положение клапана относительно поверхности земли будет способствовать скоплению масла и конденсата в верхней полости клапана таким образом, что это, возможно, приведет к нарушению нормального функционирования клапана гораздо чаще, чем в случае типового ориентирования плоскости «шляпы» клапана относительно поверхности земли, близкому к параллельному.

Проверка работоспособности клапана:

1. Необходимо резко и сильно втянуть воздух через боковой отвод клапана (желательно через марлю, поскольку внутренности работавшего клапана далеки от стерильности). В этом случае поток воздуха должен ощутимо меняться.

2. Плотно закрыть (заткнуть) нижний штуцер и подуть в торцевой — клапан не должен продуваться. Если продувается — значит мембрана неисправна, клапан требует замены. На время заказа—покупки клапана возможно запаять отверстие в крышке клапана, обеспечивающее сообщение с атмосферой. Основную функцию после этого клапан продолжит выполнять, а так же будет исключён неучтённый подсос воздуха в обход дмрв.

Возможные неисправности, их диагностика

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

  • постепенное снижение мощности двигателя;
  • небольшое возрастание расхода топлива, особенно в городском цикле;
  • провалы в работе педали акселератора;
  • появление выделения масла на прокладках и манжетах корпуса двигателя.

Если двигатель выключен, то под действием основной пружины клапан полностью закрыт и газы из картера не поступают во впускной коллектор. Аналогично клапан действует при обратной вспышке («выстреле во впуск»), чтобы пламя не прошло в картер, где оно может поджечь концентрированные пары топлива.
На холостом ходу и при замедлении (принудительный холостой ход) образуется небольшое количество картерных газов, но разрежение в коллекторе велико. В результате золотник клапана полностью втягивается, преодолевая сопротивление пружин, и значительно перекрывает канал разрежения, так что, несмотря на полное открытие канала PCV, перепуск картерных газов минимален и на впуск не подсасывается лишний воздух со стороны фильтра.
При движении с небольшой нагрузкой золотник занимает промежуточное положение, позволяя перепускать более значительное количество газов.
При ускорении и движении с большой нагрузкой количество картерных газов велико, так что золотник занимает положение, при котором канал разрежения имеет максимальное сечение. Если количество образующихся картерных газов превышает пропускную способность клапана PCV, часть их отправляется через вентиляционный шланг в корпус воздушного фильтра и далее на впуск.

Само собой разумеется, состояние системы вентиляции отражается на работе двигателя в целом. Забитый клапан PCV нарушает расчетные параметры поступления воздуха на впуск, что может приводить к переобогащению смеси, а работа системы только через оставшийся вентиляционный шланг ведет к появлению масла в воздушном фильтре и коксованию дроссельной заслонки. Забитый вентиляционный шланг при работающем клапане PCV приводит к возникновению в картере повышенного разрежения и увеличивает расход масла на угар. Если оба канала вентиляции забиты (пережаты, обмерзли), то создающимся в картере избыточным давлением в лучшем случае выбивает масло (например, через отверстие для щупа), а в худшем — выбивает сальники двигателя. Краткая проверка состояния системы PCV выполняется следующим образом: — Запустите и прогрейте двигатель. — Перемкните выводы TE1 и E1 диагностического разъема DLC1. — Дождитесь стабилизации частоты вращения холостого хода. — Пережмите вакуумный шланг между клапаном PCV и впускным коллектором. — Если система функционирует относительно исправно, то частота вращения должна упасть примерно на 50 об/мин.

Евгений

Москва [email protected] © Легион-Автодата

Методы устранения засоров и чистка вентиляции

При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.

Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.

Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.

Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.


Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Вентиляция Картера — Система Очистки Двигателя, Схема и Устройство, Назначение и Принцип Работы, Как Почистить Или Промыть, Где Находится Клапан

Принцип работы двигателей внутреннего сгорания основан на сжигании смеси углеводородного топлива и атмосферного воздуха в замкнутом объеме. За счет теплового расширения этого объема и выполняется полезная работа. Если подача горючей смеси и отвод отработавших продуктов есть технически организованные процессы, то проникновение выхлопных газов в механическую часть двигателя является побочным продуктом, для удаления которого и существует система вентиляции картера двигателя.

Эти лишние газы ещё называются картерными, а вот для чего их нужно удалять и как работает вентиляция картера, и постараемся разобраться далее.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

  • воздушные патрубки;
  • клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
  • маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

  • малую ветвь;
  • большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

  1. Забор выхлопных газов из картера двигателя;
  2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
  3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
  4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Возможные неисправности, их диагностика

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

  • постепенное снижение мощности двигателя;
  • небольшое возрастание расхода топлива, особенно в городском цикле;
  • провалы в работе педали акселератора;
  • появление выделения масла на прокладках и манжетах корпуса двигателя.

Методы устранения засоров и чистка вентиляции

При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.

Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.

Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.

Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Картерные газы: Работа системы вентиляции, маслоуловитель и клапан PCV

This is the second version of the article, created in conjunction with the project team members, correcting gross errors in the operation of crankcase ventilation to remove crankcase gases. So the crankcase ventilation system is necessary to reduce harmful substances escaping from the engine crankcase into the air. The crankcase of course contains petrol vapour, water and oil vapour — all of which are crankcase gases.

The accumulation of crankcase gases deteriorates the properties and composition of the engine oil, destroys the metal parts of the engine, in the Honda Civic if the system fails or the engine is operated aggressively, the amount of fumes increases and the engine is covered with soot from the inside. An obvious fact of the malfunction is the loss of power and increase in fuel consumption. This can be seen visually as soot on the throttle valve, and soot on the intake manifold. Soot in any form is a negative factor affecting engine performance. Reduced throttle diameter means less air will flow into the intake manifold. Inlet manifold soot will reduce manifold volume and hence output. Clogged ducts will consequently lead to incorrect mixture and air starvation.

Soot on the throttle valve, intake manifold, and even on the injector rings

Crankcase ventilation system diagrams

The Honda Civic’s crankcase ventilation system is virtually identical to that of most passenger cars with internal combustion engines. The intake system is used as the source of air flow. The fresh air flow enters the cylinder head, then into the engine, travels down to the bottom of the engine into the crankcase, and takes the exhaust gases through the breather chamber for recycling in the intake manifold. This system is needed to recycle material that has a negative impact on the environment.

That is why this system is looped in the engine and does not go out after the breather chamber. As you understand this system, apart from the venting circuit and intake manifold it has two more components, the breather chamber acting as a receiver of heavy particles and the PCV (Positive Crankcase Ventilation) valve — the positive crankcase venting valve. The PCV is needed to direct the flow. A little illustration for understanding the terms.

Typical crankcase gas venting pattern on the D16Z6 horizontal intake manifoldTypical crankcase gas venting pattern on the D14A4 vertical intake manifoldBreather chamber at the rear of the engine near the oil filter

A fouling problem in the system

Откуда идет нагар? Допустим двигатель новый, и функцию примитивного фильтра выполняет камера сапуна. В котором масло оседает, а газы уходят ка полагается через клапан PCV во впуск снова в двигатель. Все идеально, тяжелые части масла отделяются, а насыщенный бензином поток идет на переработку. Но это в идеальном случае. Во первых со временем камера сапуна загрязняется просто до жутчайшего состояния, вентиляция ухудшается. Так как идеального ничего не бывает, то картерные газы все равно несут в себе масло, даже после сапуна. И клапан PCV начинает загрязняться, и в итоге он забивается маслом, грязью, и тд. В итоге циркуляция газов нарушается, в зависимости от того в каком положение клапан “заклинило” будут те или иные последствия.

  • PCV always open, additional air inflow past the throttle via the cylinder head — poorer mixture, resulting in more fuel added by the computer, higher consumption, unstable idling
  • PCV всегда закрыт, газы копятся в двигателе, повышение давление в картере, может повысится риск “выдавливания” сальников коленвала от давления масла. Картерные газы выходят через ГБЦ обратно во впускной тракт, нагар оседает на дроссельной заслонке, впускном коллекторе, и форсунках, в конечном счете доходит и до поршней.
PCV recirculation valve location in the Honda engineEngine and PCV valve operating modes

Solving the fouling problem

The solution is simple, you have to clean the PCV valve and the breather chamber. But this is suitable for urban driving. If you’re constantly pushing the accelerator pedal, it’s inevitable that the intake manifold will still get dirty. The solution comes from motorsport, where performance is key, with motorbikes being fitted with an oil catcher more often than cars. Oil catcher, oil catcher, oil cleaner, oil separator, Oil Catch Can\Tank are different names for the same product capable of separating oil from the crankcase gases. Ideally there should be two, one for the intake and one near the PCV.

Oil drained from the oil trap, all of which could become fouled in the engineSchematic diagram of a simple oil separator

Design and function of the oil separator

A jar tank with two nipples and an oil extraction filter inside the jar, all in any colour scheme. This is a rudimentary description of a device that costs 40-300 dollars each. Apart from the cost, the first thing to describe is the principle of operation. It is installed in the section of the hose from the cylinder head to the intake line.

At the inlet fitting, the crankcase gases are fed with a mixture of oil vapours, and this gas flow then enters the can in a tricky obstruction structure. In one case this is simply a metal wall, similar to how cigarette lighters are made. This is the worst method, although it works.

The second case is a foam filter, mesh, or metal sponge. This is a good way to filter, the oil will settle on the wire and drip down. Using foam rubber, but there will be a problem with the gases themselves passing into the intake manifold. Cleaning such an oil trap will also be a problem.

The most normal oil trap system, spiral with a metal filter. The flow hits the wall, the gases quickly find their way into the intake manifold and the heavy oil droplets drip down and stay inside, in the closed part of the oil trap. All that remains is to drain the accumulated oil in time; there are variants where the oil flows back into the engine, thereby the oil hardly escapes at all from the engine.

Crankcase ventilation hose for oil separator installation

Fuel filter as a cheap replacement

As a half measure, a fuel filter (e.g. VAZ), can be used. A small cost of 1-2 dollars and availability. But, these filters are designed for petrol, not heavy oils. The filter will be clogged very quickly. The result is clogging of crankcase venting system, its circulation and accumulation inside the engine, in all its parts. It is especially noticeable at low temperatures. Then there is a drop in power, with a very high chance of unstable engine operation, e.g. the engine starts to stall.

A fuel filter as a half measure to solve the oil problem in the intake manifold. Клапан

PCV: что это такое?

Большинство водителей Evanston кое-что знают о профилактическом обслуживании автомобилей. Мы знаем, что нам следует регулярно заменять масло, щетки стеклоочистителя и другие жидкости. Но слышали ли вы о клапане PCV? Эту небольшую часть автомобиля необходимо регулярно заменять, иначе она может вызвать серьезные проблемы в двигателе вашего автомобиля.

PCV означает Positive Crankcase Ventilation . Картер вмещает моторное масло и расположен в нижней части двигателя.

Когда топливо сжигается в вашем двигателе, образуются отработанные газы, которые в основном выводятся через выхлопную систему. Но некоторые из этих газов проходят через поршни и попадают в картер. Там эти газы могут смешиваться с моторным маслом с образованием масляного шлама, который может повредить детали двигателя автомобиля из-за коррозии и засорения каналов двигателя. Владельцам автомобилей Evanston следует сообщить, что, если двигатель работает на высоких оборотах, эти газы также могут вызывать повышение давления внутри картера.Это давление, в свою очередь, может привести к повреждению прокладок и уплотнений, что приведет к утечке масла.

Отходящие газы, выходящие из двигателя, на 70% состоят из несгоревшего топлива. Раньше они выбрасывались из картера в атмосферу. Но, начиная с 1964 года, законы предписывали повторно улавливать эти газы. Производители начали устанавливать системы PCV, которые рециркулировали газы в систему впуска воздуха, где их можно было смешать с топливом и отправить в двигатель для сжигания.

Клапан PCV — это односторонний клапан, прикрепленный к картеру.Отработанные газы выходят из картера через клапан, но не попадают.

Со временем отходящие газы оставляют на клапане PCV отложения, которые могут его забить. Так что его нужно время от времени заменять. Это недорогая часть профилактического обслуживания, о которой часто забывают, но которая может иметь очень дорогие последствия. Хороший автосовет — содержать этот маленький клапан в чистоте и исправном состоянии.

Для поддержания эффективной циркуляции в системе PCV также есть сапун, через который чистый воздух поступает в картер.Этот воздух обычно фильтруется через воздушный фильтр двигателя. Но некоторые автомобили имеют отдельный воздушный фильтр для сапуна, который называется сапун. Если это относится к вашему автомобилю, надлежащее обслуживание PCV будет включать замену этого элемента. Чтобы узнать, есть ли в вашем автомобиле такая система PCV, обратитесь к руководству по эксплуатации или обратитесь к консультанту по обслуживанию в Auto Clinic Дока Абла.

Система PCV снижает вредные выбросы транспортных средств. В автоклинике Дока Абла требуется простое и недорогое обслуживание.Загрязненная или поврежденная система PCV может привести к серьезному повреждению двигателя для водителей Evanston.

Давайте все научимся правильно ухаживать за автомобилем. Это хорошо для наших кошельков и для окружающей среды в Иллинойсе.

Doc Able’s Auto Clinic, Inc.
936 Chicago Avenue
Evanston, Illinois 60202
847-475-3600
[email protected]
www.docable.com

s

Когда следует заменять клапан PCV? | Новости

CARS.COM — Система принудительной вентиляции картера, или PCV, была одним из первых устройств контроля выбросов, используемых в транспортных средствах.Система PCV забирает оставшиеся газы сгорания из картера (масляный поддон и нижняя часть двигателя) и направляет их обратно в двигатель через впускной коллектор, где они сжигаются в камерах сгорания вместо того, чтобы уходить в атмосферу через выхлопные газы. система.

Связано: Дополнительные советы по обслуживанию и ремонту

Большинство систем принудительной вентиляции картера имеют клапан, известный как клапан PCV. Когда нужно заменить клапан PCV? Давайте посмотрим поближе.

Замена клапана PCV

Система PCV редко указывается как объект технического обслуживания, но старый клапан, который больше не работает должным образом, может вызвать проблемы с производительностью и выбросами. Клапан PCV, который должен регулировать поток этих газов, является сердцем большинства систем PCV (некоторые новые автомобили не имеют клапана PCV). Клапан PCV направляет воздух и топливо из картера обратно через впускной коллектор в цилиндры, а не позволяет им улетучиваться в атмосферу.Если клапан не открывается и не закрывается по расписанию или если какая-либо часть системы забивается, результатом может быть резкий холостой ход, медленное ускорение или повышенный расход масла. Неровная работа на холостом ходу обычно вызвана неисправными свечами зажигания, поэтому проблемы с клапаном PCV часто диагностируются неправильно. Если у вас неисправный клапан PCV, замена клапана PCV может устранить проблемы, перечисленные выше.

Тестирование клапана PCV

Клапан PCV обычно устанавливается в втулке на крышке клапана на конце шланга или трубки.Один из способов проверить, работает ли клапан PCV, — это снять его со шланга или трубки и встряхнуть. Если вы слышите металлический дребезжащий звук, скорее всего, он исправен. Если вы ничего не слышите при встряхивании клапана, вероятно, он больше не открывается и не закрывается, как должно. Возможно, вам удастся очистить клапан, чтобы он снова заработал, или вам может потребоваться его замена.

Независимо от того, есть ли в двигателе клапан PCV или нет, шланг или трубка в системе PCV могут забиться накопившимся илом, или вакуумный шланг может протечь, поэтому стоит осмотреть всю систему, очистить ее, если необходимо, и проверить клапан для воздушного потока.Шланги также могут время от времени нуждаться в замене.
Забитый шланг, система PCV или неработающий клапан могут увеличить расход масла, поскольку давление возрастает, когда пары в картере не могут попасть в камеры сгорания. Это дополнительное давление может заставить масло проходить через уплотнения и прокладки. Если клапан застрял в открытом положении или есть утечка в системе, это приведет к попаданию слишком большого количества воздуха в двигатель и выбросу топливовоздушной смеси, что, вероятно, приведет к срабатыванию индикатора проверки двигателя.

Хотя это не указано в графике технического обслуживания для большинства автомобилей, систему PCV следует периодически проверять, чтобы убедиться, что она по-прежнему в хорошем состоянии, особенно если характеристики двигателя ухудшились. К счастью, этот клапан относительно легко проверить и заменить. Независимо от того, решите ли вы заменить клапан самостоятельно или предпочитаете нанять кого-нибудь для замены клапана профессионала, установка нового клапана может сделать ваш автомобиль более плавным.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров.В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

5 Признаков неисправного клапана PCV (и стоимость замены в 2021 г.)

Последнее обновление 9 декабря 2021 г.

Клапан принудительной вентиляции картера, более известный как клапан PCV, связан с системой вентиляции картера.После того, как в двигателе происходит процесс внутреннего сгорания, образуются выхлопные газы, которые через выпускной клапан перенаправляются в выхлопную систему.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Каталитический нейтрализатор, находящийся в выхлопной системе, преобразует эти токсичные выхлопные газы в менее токсичные газы. Затем газы выпускаются из выхлопной трубы в наружный воздух.

Однако каталитический нейтрализатор не может преобразовать все выхлопные газы, образующиеся при сгорании.Всегда будет небольшой процент токсичных паров, которые просачиваются из камеры внутреннего сгорания из-за незначительной утечки давления.

Эти газы будут течь к блоку двигателя (он же картер) и попадут в середину стенки цилиндра и поршневых колец. Если бы эти газы остались в блоке двигателя, они создали бы там слишком большое давление и в конечном итоге привели бы к повреждению двигателя.

См. Также: Симптомы неисправного клапана EGR

Как работает клапан PCV

Клапан PCV — это компонент, который предотвращает попадание токсичных газов в блок двигателя.Клапанная крышка двигателя — это место, где расположен клапан PCV. Существует вакуумный шланг, который соединяет впускной коллектор и клапан PCV вместе.

Когда выхлопные газы попадают в блок цилиндров, клапан PCV содержит подпружиненный плунжер, который перенаправляет поток газов из картера во впускной коллектор.

Оттуда газы возвращаются в цилиндры сгорания двигателя, где они снова воспламеняются во время следующего процесса сгорания.

Распространенные признаки неисправности клапана PCV

Чтобы ваш автомобиль имел максимально чистые выбросы, вам необходим полностью функциональный клапан PCV.К сожалению, клапаны PCV могут выйти из строя после того, как они использовались в течение нескольких лет.

Вам необходимо уметь распознавать симптомы неисправного клапана PCV в вашем автомобиле, если вы собираетесь заменить его новым. Большинство этих симптомов нетрудно распознать.

Просто убедитесь, что вы не игнорируете эти симптомы, потому что ваш двигатель может получить необратимые повреждения, если вы это сделаете. Вот 5 наиболее распространенных признаков неисправности клапана PCV.

# 1 — Утечка масла

Функциональный клапан PCV работает для понижения давления в картере.Но когда клапан PCV выходит из строя, он может не выйти из закрытого положения, потому что он застрял. Это может произойти, если клапан засоряется или просто изнашивается со временем.

В любом случае, когда это произойдет, давление в картере двигателя возрастет. Чем больше создается давление, тем выше вероятность утечки масла.

Уплотнения и прокладки — это то место, где можно ожидать возникновения утечек. Иногда в узле воздушного фильтра есть масло из-за неработающего клапана PCV.Масло может попасть в выхлопную систему, хотя и редко.

Связано: Стоимость замены прокладки крышки клапана

# 2 — Проверьте свет двигателя

Блок управления двигателем постоянно поддерживает связь с кислородными датчиками вашего двигателя. Когда клапан PCV выходит из строя, это обычно приводит к попаданию слишком большого количества топлива или слишком большого количества воздуха в цилиндры сгорания двигателя.

Датчики передают эту информацию обратно в блок управления двигателем после воспламенения топливно-воздушной смеси.В результате на приборной панели загорится контрольная лампа Check Engine.

Вам нужно будет просканировать ваш автомобиль на наличие любых сохраненных кодов неисправностей с помощью диагностического прибора OBD2. Вы можете получить код, специфичный для клапана PCV, такой как P052E или P053A, или более общий код, такой как P0171 или P0174, где клапан PCV может быть лишь одной из причин кода.

См. Также: 3 способа сброса контрольной лампы двигателя

# 3 — Двигатель глохнет

Клапан PCV имеет плунжер, который может оставаться открытым, когда он выходит из строя.В этом случае в цилиндры сгорания будет поступать чрезмерное количество воздуха.

Это вызывает так называемую обедненную смесь воздуха и топлива, потому что в цилиндрах больше воздуха, чем топлива. Результатом этого будет остановка двигателя или резкая работа на холостом ходу.

# 4 — Плохая экономия топлива

Если ваш клапан PCV остается закрытым, это вызовет обогащение смеси воздуха и топлива в ваших цилиндрах сгорания. Это означает, что в цилиндрах больше топлива, чем воздуха.

Поскольку расходуется больше топлива, снижается экономия топлива и вынуждает платить больше денег за газ.Вдобавок к этому ваш двигатель будет выделять повышенное количество токсичных газов, что может привести к провалу следующего теста на выбросы выхлопных газов.

# 5 — Осадок

Когда эти токсичные газы от сгорания начинают просачиваться в середину стенки цилиндра и поршня, они смешиваются с маслом в двигателе. Когда масло и выхлопные газы сливаются, образуется осадок.

Этот осадок будет накапливаться до тех пор, пока в конечном итоге не повредит ваш двигатель. Вы не заметите осадок, пока не осмотрите моторное масло и не заметите осадок самостоятельно.Вы можете даже здесь тикать из-за шума толкателей / толкателей из-за нагара двигателя.

Стоимость замены клапана PCV

Вы будете рады узнать, что замена клапана PCV не будет стоить вам слишком много денег. Средняя стоимость замены клапана PCV составляет от 35 до 75 долларов. Сама деталь стоит всего около 10-15 долларов.

Если вы знаете, как заменить клапан самостоятельно, вы могли бы полностью сократить затраты на рабочую силу и заплатить только 10 или 15 долларов за замену.В противном случае автомеханик будет взимать с вас от 25 до 60 долларов за выполнение работы по замене.

Это не такие уж большие деньги, если речь идет об автоработах, но это определенно больше, чем стоимость детали клапана PCV. Если вы не имеете опыта в области автомеханики, вам следует оплатить трудозатраты и попросить профессионала сделать работу за вас должным образом.

Замерз клапан вентиляции картера? Эти 5 советов помогут вам избежать дорогостоящего ремонта в долгосрочной перспективе! | Ремонт и эксплуатация автомобилей | Гидравлический моторный блок

03 Feb Заморожен выпускной клапан картера? Эти 5 советов помогут вам избежать дорогостоящего ремонта в долгосрочной перспективе!

Отправлено в 14:00 в блоге от fluidmotorunion

Замерз клапан вентиляции картера? Эти 5 советов помогут избежать дорогостоящего ремонта, к которому могут привести эти проблемы!

Система картера — это система вентиляции двигателя вашего автомобиля, в которой находятся поршни, шатуны и все компоненты, передающие мощность на коленчатый вал.Обычно картер используется для хранения масла, в то время как любое пространство, не занятое маслом, занято воздухом. Движение и тепло, производимые вращением коленчатого вала, создают в картере положительное давление. Во время работы двигателя газы, выходящие через поршневые кольца в картер, или «картерные» газы, а также масляный туман от вращающихся компонентов двигателя создают в системе положительное давление воздуха. Система вентиляции картера должна снижать давление воздуха от всех движущихся компонентов картера, но делать это экологически чистым способом.

Производители изо всех сил стараются регулировать несгоревшие углеводороды с помощью встроенных систем выбросов. Углеводороды поступают в современный автомобиль из двух основных источников: один — за счет испарения топлива, а другой — из паров картера. Пары картера давным-давно выбрасывались в атмосферу; тем не менее, из-за ужесточения требований к выбросам, теперь их приходится повторно сжигать как часть процесса сгорания. Делают это через клапан PCV и маслоотделитель.

Основная задача клапана принудительной вентиляции картера или клапана PCV состоит в том, чтобы принимать пары, образующиеся в картере (где находятся коленчатый вал и моторное масло) во время нормальной работы, и перенаправлять эти пары во впускную систему для сжигания.Хотя было бы просто проложить шланг непосредственно к впускной системе для повторного сжигания этих паров, это не совсем хорошая идея. Работа клапана заключается в том, чтобы тщательно контролировать количество пара, попадающего во впускное отверстие, так как это может снизить соотношение воздух / топливо (AFR) до нежелательных величин, если его не регулировать. Когда автомобиль работает на холостом ходу, AFR имеет решающее значение для предотвращения повторного попадания небольшого количества паров в систему. На более высоких скоростях в систему впуска попадает больше паров.

Этот клапан может выйти из строя, например, из-за его заедания или разрыва диафрагмы.Когда происходит одно из этих событий, он пропускает больше воздуха, чем компьютер транспортного средства рассчитал в систему. Это приводит к обедненной смеси, чрезмерному сжиганию масла, засорению свечей зажигания и неустойчивой работе. Такие неисправности, как P0170 и P0173, будут отображаться в компьютере двигателя, а также может возникать дым от горящего масла.

В то время как заклинивание клапана в открытом состоянии вызовет проблему, заклинивание клапана в закрытом состоянии приведет к аналогичному результату. Обычно это происходит из-за холодной погоды, из-за которой клапан замерзает.Многие знают, что все, что нагревается и остывает, может вызвать конденсацию. Эта конденсация влаги обычно происходит из-за многих коротких поездок без должного нагрева двигателя. На многих европейских автомобилях последних моделей выпускной клапан картера, маслоотделитель или циклонный сепаратор будет накапливаться из влаги, смешанной с парами масла, и образовывать кремово-желтый осадок, который может заморозить клапан. Этот конденсат, похожий на масло, может замерзнуть и заблокировать систему. Без надлежащей вентиляции масло может попасть в цилиндры или из прокладок, заблокировавшись гидрозатвором и серьезно повредив двигатель.Это особенно проблематично для автомобилей BMW, Volvo, Audi и Volkswagen.

Увидев эту проблему на сотнях автомобилей, я начал задаваться вопросом, почему одни машины страдают хуже, чем другие. Разговаривая с покупателями, я начал замечать закономерности в стилях вождения, которые могут усугубить проблему. Если вы начнете замечать этот желтый, молочный нарост, вот несколько способов его предотвратить и, возможно, даже избавиться от него.
— Хороший и очевидный способ удалить лишнюю влагу из масла — это произвести замену масла в начале холодного сезона.
— Дайте вашему автомобилю прогреться до рабочей температуры (примерно средняя отметка температуры охлаждающей жидкости) или в течение 20 минут перед поездкой, и, если возможно, дайте ему поработать до 5 минут после прибытия.
— Длительные поездки более 45 минут позволяют влаге правильно испаряться и попадать через систему картера во впускную систему для сгорания.
— Несколько раз во время езды сделайте несколько коротких пробежек на полном газу. Такое быстрое изменение давления может быстро затянуть влагу в двигатель. и сжечь. Конечно, соблюдайте ограничения скорости!
-Если вы хорошо запоминаете, оставьте масляную крышку и масляный щуп снятыми и открывайте на ночь.Как только вы вернетесь с поездки, где автомобиль стал красивым и горячим, просто снимите крышку и щуп и аккуратно отложите в сторону. Это позволит любой влаге естественным образом испариться. Только не забудьте их снова надеть, это может вызвать большой беспорядок! Я предлагаю по возможности оставить капюшон открытым, чтобы не забыть.

Вот система вентиляции картера двигателя BMW Inline 6 с 1999 по 2006 год.
Номера деталей следующие:
1161 7533 399 Шланг маслоотделителя
1161 7504 536 Шланг сапуна
1161 7533 398 Шланг сапуна
1161 7533 400 Вентиляционный клапан картера

В конечном итоге, единственное надежное решение проблемы возгорания — это заменить выпускной клапан картера, а затем следовать этим советам, чтобы предотвратить образование отложений.Если требуется больше спокойствия, некоторые производители перешли на подогреваемый клапан картера, который может еще больше облегчить проблему. На ней работает теплоизолированное одеяло с электрическим обогревателем. Такие производители, как BMW, используют эту установку в климатических условиях, которые даже более экстремальны, чем в районе Чикаго, в что может быть трудно поверить, учитывая рекордные минимумы, которые наблюдались в Плейнфилде и Нэпервилле не так давно. Если вы видите признаки скопления картера или какие-либо другие проблемы, которые, по вашему мнению, связаны с чем-то в этой статье, не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть.

Положительная вентиляция картера — Помощь при ремонте автомобилей

ПОЛОЖИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ КАРТЕРА (PCV)
от Марка Дэвидсона

При поиске и устранении неисправностей в автомобилях, не прошедших проверку на выбросы, одной из наиболее распространенных причин является клапан PCV. Когда двигатель работает, определенное количество газообразных продуктов сгорания выходит через кольца в картер; это нормально. Горючие газы состоят в основном из диоксида углерода и водяного пара, но содержат небольшое количество несгоревшего топлива и других загрязняющих веществ.Пары воды и топлива в картере могут быстро выйти из строя и сократить срок службы моторного масла. Кроме того, эти пары способствуют образованию шлама в картере двигателя. Кстати, этот осадок нужно периодически вычищать. Любой автосервис может сделать это за вас. Раньше устанавливалась труба, отводящая пары картера в атмосферу во время движения автомобиля. Эта труба получила название дорожной тяговой трубы. Позже было обнаружено, что большая часть выбросов транспортного средства была произведена парами картера, выпущенными в атмосферу.Это привело к развитию системы PCV и исчезновению дорожных тягодутьевых труб на двигателях.

Система PCV удаляет пары из картера и подает их во впускной коллектор для сжигания в камере сгорания. Система состоит из забора свежего воздуха для картера, шлангов и клапана PCV. Клапан PCV обеспечивает регулирование потока для ввода паров картера во впускной коллектор и действует как обратный клапан в случае обратной вспышки двигателя.Он содержит подпружиненный обратный клапан, который приводится в действие вакуумом в коллекторе. Когда двигатель работает на холостом ходу, вакуум преодолевает натяжение пружины обратного клапана и заставляет его двигаться внутрь и ограничивать поток пара во впускной коллектор. Когда автомобиль движется по крейсерскому режиму и разрежение ниже, натяжение пружины отодвигает обратный клапан от седла, обеспечивая больший поток паров картера во впускной коллектор. Контроль потока паров картера используется для предотвращения попадания чрезмерного количества паров во впускной коллектор на холостом ходу.Это может вызвать грубый холостой ход или неправильные обороты холостого хода.

Система PCV работает за счет использования разрежения во впускном коллекторе через клапан PCV для создания разрежения в картере. Отфильтрованный воздух всасывается в картер через шланг, подсоединенный к воздухоочистителю или воздухозаборному каналу. Поток воздуха циркулирует через картер и во впускной коллектор через клапан PCV. Затем он переносит пары картера в камеру сгорания для сжигания. Забор свежего воздуха системы PCV также служит точкой сброса давления для паров картера в случае внутренней неисправности двигателя или блокировки клапана PCV.В этом случае избыточные пары выводятся через воздухозаборник в воздухоочиститель. Один из симптомов попадания паров картера в воздухозаборник — это остатки масла в корпусе воздушного фильтра, как вам скажут в любой автомастерской.

(Марка бросил заниматься спортом, когда Брауны уехали из Кливленда, и теперь тратит свои По воскресеньям, работая под тенистым деревом на заднем дворе, настраивая свой сын мыльница дерби автомобиль.)

Устранение проблем клапана PCV

Одной из самых недооцененных систем в автомобиле является система принудительной вентиляции картера (PCV).И большинство людей совершают серьезные ошибки, потому что думают, что клапан PCV, такой как у меня в руке, есть пара разных стилей, это все, что есть. И они периодически меняют это и думают, что они хорошие. Что ж, это неправильно. Система PCV — это гораздо больше, чем просто клапан.

Система PCV втягивает пары из масляного поддона обратно во впускной коллектор и сжигает их, чтобы уменьшить выбросы и защитить внутреннюю часть двигателя. Это означает, что у нас должен быть источник вакуума, который всасывает пары из крышки клапана во впускной коллектор.

Второй шланг подсоединяется к картеру, и пары выводятся из картера через крышку клапана во впускной коллектор. Но мы также должны заменять все, что мы извлекаем оттуда, поэтому у нас есть шланг, который позволяет свежему воздуху заменять пары, которые мы высасываем из масляного поддона. Это означает, что в систему PCV входит множество разных вещей, шлангов, хомутов и т. Д.

Вот несколько шлангов, которые буквально просто развалились, и это серьезно повредило двигатель.Фактически это привело к тому, что некоторые уплотнения двигателя вылетели из-за слишком высокого давления, которое не могло быть сброшено через систему PCV. Итак, вы проверите все шланги и, возможно, обнаружите, что вам нужны новые шланги. Вы идете в магазин запчастей, и что там говорят? У нас нет шланга PCV, но вы можете использовать топливный шланг. Это примерно то же самое. Или говорят, что можно использовать вакуумный шланг. Вакуумный шланг не выдерживает масла, которое проходит через эту систему. Топливный шланг рассчитан на внутреннее давление. Он рухнет под вакуумом системы PCV.Шланг PCV сконструирован таким образом, чтобы он не сминался. Поэтому настаивайте на шланге PCV, а не на топливном шланге или вакуумном шланге.

Что же будет дальше, кроме печатей? Что ж, могло быть намного хуже. Здесь у нас есть масло, которое вышло из двигателя последней модели, который не проехал так много миль, но система PCV никогда не обслуживалась. Он забился, и масло превратилось в этот неприятный осадок. Мы видим его больше здесь, в клапанной крышке этого двигателя. Двигатель был разрушен, все из-за неисправности системы PCV.Проверяйте его, все его части, не реже одного раза в год или каждые 12 000 миль.

Если у вас есть вопрос или комментарий, напишите мне.
Адрес: MotorWeek , Owings Mills, MD, 21117.

Детали системы PCV и сапуна

Система PCV (принудительная вентиляция картера) направляет вредные пары картера в воздухозаборник контролируемым образом, чтобы их можно было сжечь. вместе с топливовоздушной смесью. Эти газы должны выходить из картера, иначе может возникнуть давление, что приведет к выходу из строя прокладок и уплотнений, что приведет к утечкам, а также для предотвращения загрязнения масла, которое может снизить эффективность масла и срок его службы.

Все двигатели, независимо от того, новые они или в хорошем состоянии, имеют определенное количество «прорывов», когда часть газов из камер сгорания просачивается мимо поршневых колец и стенок цилиндров. Это вызывает повышение давления внутри картера, который, если бы не был обеспечен выход для выхода, вместо этого выходил бы через уплотнения и прокладки, вызывая утечки моторного масла. Эти газы также смешиваются с влагой в картере с образованием соединений, разрушающих моторное смазочное масло, вызывая образование шлама.В прошлом этим газам позволяли выходить из блока цилиндров через «дорожную вытяжную трубу», но, поскольку они содержат углеводороды (УВ), когда в 1950-х годах стало известно, что углеводороды являются основной причиной смога, был разработан новый метод устранения смога. была нужна вентиляция.

PCV была самой ранней системой контроля выбросов, впервые появившейся на автомобилях в 1961 году. В этой системе воздух поступает в картер через трубку сапуна картера. Воздух фильтруется либо воздушным фильтром двигателя, либо специальным фильтрующим элементом сапуна картера.Поступающий свежий воздух смешивается с парами картера и вытягивается из картера во впускной коллектор, где он смешивается с поступающей воздушно-топливной смесью и сжигается в камерах сгорания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
