Классификация моторных масел

Все моторные масла во время эксплуатации подвергаются одинаковым нагрузкам. Судите сами: к примеру, верхняя поршневая канавка нагревается до 270-280° Цельсия, температура в зоне поршня достигает 450°, вкладыши подшипников и шейка коленвала до 150-160°, а в картере 80-100°. Всем этим температурным испытаниям подвергается одно и то же масло.

Следует также учесть, что на масло действую окислители: кислород, несгоревшее топливо, газы из камеры сгорания и тому подобное. Вот почему выбор правильного масла очень важен для стабильной и длительной работы вашего авто.

Существует несколько классификаций масел:

  1. SAE, разработанная Американским обществом автомобильных инженеров;
  2. API, предложенная Американским институтом нефти;
  3. ACEA – от Ассоциации Европейских Производителей Автомобилей.

Если смотреть на вопрос с профессиональной точки зрения, данная классификация является неполной. Однако для обычных автолюбителей достаточно данной информации, чтобы подобрать правильное масло для своего авто.

Указанные типы масел отличаются друг от друга:

  • SAE - регламентирует вязкостно-температурные свойства;
  • API - регламентирует эксплуатационные свойства, качество масла .

В условиях рынка и климатических условий Украины, само собой, прижилась методика SAE.

От некоторых водителей-любителей можно услышать фразу «У меня залито SAE». Это некорректная формулировка. Правильно будет указать несколько иную информацию: Castrol GTX 5 Lightec SAE 10W-40 API SJ/CF/EC.

По химическому составу выделяют 4 типа масел:

  1. Минеральные (получаются путем вакуумной перегонки мазута с последующим рафинированием).
  2. Гидрокрекинговые (гидрокрекинг минерального масла) отличаются от полусинтетических более высокими эксплуатационными свойствами, на прилавках украинских магазинов их найти достаточно сложно, но это возможно. Такой тип масла продают:
  • HESSOL leichtlaufoel SK SAE 10W40 API SH/CE
  • Mobil Super Formula SAE 10W40 API SJ/CF
  • Castrol GTX 5 Lightec SAE 10W-40 API SJ/CF/EC

      3.

Полусинтетические (смесь минерального и синтетических масел).

      4. Синтетические (направленный синтез).

Как читать маркировку масел

Для автолюбителей, которые решили приобрести масло самостоятельно, полезно будет знать, как расшифровать его маркировку.

По классификации SAE можно видеть следующие обозначения: SAE 10W-40, SAE 15W-40, SAE 30, SAE 0W-40, SAE 10W, SAE 20W-50 и так далее.

Число, стоящее перед буквой W - это ЗИМНИЙ параметр. Чем ниже значение, тем дольше не замерзнет масло, позволяя быстро запустить мотор в условиях низких температур. Минимальное значение в данном случае может быть 0.

Если число указано без знака W - это летний параметр степени густоты масла при нагреве. Высокие показатели в данном случае указывают на устойчивость масла к высоким температурам. Максимальное значение здесь может быть 60.

Если число одно, например SAE 30, - то масло просто летнее, если SAE 0W - то масло только ЗИМНЕЕ.

  • 0W-30 : от -35 до +20
  • 5W-30 : от -30 до +20
  • 5W-40 : от -30 до +35
  • 5W-50 : от -30 до +45
  • 10W-30 : от -25 до +30
  • 10W-40 : от -25 до +35
  • 10W-50 : от -25 до +45
  • 15W-30 : от -20 до +35
  • 15W-40 : от -20 до +45
  • 15W-50 : от -20 до +45 (здесь нет ошибки!)
  • 20W-30 : от -15 до +40
  • 20W-40 : от -15 до +45
  • 20W-50 : от -15 до +45 (здесь тоже!)

ПРОСТОЕ ПРАВИЛО ВЫБОРА МАСЛА ЗИМОЙ

НАВСЕГДА запомните цифру -35 и прибавляйте к ней число, стоящее перед буквой W. Например: 10W-40: к -35 + 10 получаем -25 - это та температура окружающей среды, при которой масло еще не застыло. Как известно, в январе температура в нашей стране может опускаться до -28 бывает. Так что, если вы подберете масло 10W-40, есть большая вероятность того, что вам придется воспользоваться метро. И даже если авто заведется, то двигатель и аккумулятор ПОЛУЧАТ ОГРОМНУЮ НАГРУЗКУ. Так что, выбор масла зимой – очень ответственная задача.


Классификация API

Примеры: API SJ/CF, API SF/CC, API CD/SG, API CE, API CE/CF-4, API SJ/CF-4 EC 1

Читать эту маркировку следует так:

S - масло для бензиновых, С - для дизелей,  EC — для энергосберегающих. Буквы, стоящие далее, говорят об уровне качества для соответствующего типа двигателя: для бензиновых от A до J, для дизелей от A до F. ЧЕМ БУКВА ДАЛЬШЕ ПО АЛФАВИТУ, ТЕМ ЛУЧШЕ.

Цифра, стоящая после букв - API CE/CF-4, - означает, для какого двигателя предназначено масло, 4 - для четырехтактного, 2 - для двухтактного.

Бывает и универсальное масло, которое подходит и для бензиновых, и для дизельных. Оно обозначается так: API CD/SG. Прочитать это просто - если написано CD/SG - это БОЛЕЕ ДИЗЕЛЬНОЕ масло, если SG/CD - это значит БОЛЕЕ БЕНЗИНОВОЕ.

Обозначение EC 1 (к примеру API SJ/CF-4 EC 1) - означает процент экономии топлива, т.е. цифра 1 - не менее 1,5% экономии; цифра 2 - не менее 2,5%; цифра 3 - не менее 3%.


Подбор моторного масла по ACEA

Классификация по ACEA — это сводка ужесточенных требований к эксплуатации и конструкции двигателей в Европе. В АСЕА выделяют три класса масла:

  • «А/В» — для бензиновых и дизельных моторов легковушек;
  • «С» для бензиновых и дизельных моторов легковых автомобилей с катализаторами и сажевыми фильтрами;
  • «Е» — для дизельных агрегатов грузовиков и спецтехники.

В каждом классе есть свои категории — А1/В1, A3/В3, А3/В4, А5/В5 либо С1, С2 и С3. Они говорят о различных характеристиках. Так, масло категории А3/В4 применяются в форсированных бензиновых моторах.

Обычно производитель указывает на канистре все три класса — SAE, API и ACEА, но при выборе рекомендуем ориентироваться на классификацию по SAE.

Классификация моторных масел для автомобилей Opel Chevrolet Cadillac в автосервисе Москвы у дилера

Существует два параметра, по которым выбирают масло для двигателя автомобиля — индекс API и вязкость по SAE. Как же правильно его выбрать?

Дело в том, что еще на конструкторском заводе, когда проектируют определенный мотор, под него подбирают специальное масло, в зависимости от условий его работы и особенностей строения. Поэтому, для начала, посмотрите в инструкции по эксплуатации двигателя, эту самую марку, которая для него предназначена конструкторами.

Записаться на замену моторного масла

Классификация масла по вязкости SAE

Основной характеристикой масла считается его вязкость с ее зависимостью от температуры зимой, в холодное время и показателя нагревания двигателя при максимуме нагрузки в летнее время.

Известно шесть зимних (0W — 5W) и пять летних (20 — 60) классов вязкости. С увеличением цифры в маркировке, увеличивается этот показатель. И чем выше вязкость, тем для более высокого диапазона температур она используется.

Для более универсального выбора нужно рассматривать сдвоенные марки масел. Первое значение в их наименовании показывает минимальное значение вязкости при зимних температурах, а второе — диапазон температур при максимальном нагревании летом.

Опять же очень важный момент, что для двигателей разного строения ширина температур по вязкости SAE различается настолько, что это отправляет нас пунктом выше, где давался совет о том, что желательно подобрать для машины масло той, марки, которая указана в инструкции по эксплуатации вашего агрегата.

Специалисты же рекомендуют, использовать класс масла, если у вас новый двигатель — 5W30 или 10W30 в любой сезон. Если у вас не старый, но и не новый мотор, в жаркое время года марка должна соответствовать наименованию SAE 10W40, 15W40, в холодное — 5W30, 10W30; и 5W40 — в любое.

Если пробег у двигателя большой, то летом — 15W40, 20W40; зимой — 5W40, 10W40; всесезонно — 5W40.

Классификация масел по индексу API

В зависимости от источника применения топлива классификация по этому показателю делится на две категории: «S» (для 4-тактных бензиновых) и «С» (для дизелей и сельхозтехники). В линейке марок категории «S», каждое следующее наименование соответствует лучшему качеству и подходит для более современных двигателей.

Так, например, для автомобилей 96-99 годов категория SJ, для 2000-2003 — SL, для машин после 2004 года и до наших дней — SM. Для категории «С» существует 10 разновидностей, цифра 2 в наименовании которых соответствует 2-тактным двигателям, 4 — 4-тактным.

Двигатель будет лучше работать, если использовать масло последнего класса в линейке категории «S», то есть наименование индекса классификации по API должно быть: SM или SN.

Узнать стоимость замены масла ДВС

Точную стоимость слесарного ремонта по замене тормозных колодок для любой модели Opel, Chevrolet, Cadillac с учетом скидок и спецпредложений уточняйте у мастера-приемщика механического цеха автосервиса по телефону или онлайн.

Классификация моторных масел по SAE, API, ASEA

Содержание статьи

Наверное, тема обсуждения моторных масел останется вечным источником преломления копий на автомобильных форумах. Учитывая огромное количество марок на рынке, это неудивительно – кто-то ищет более бюджетный вариант регулярной замены, кто-то просто хочет поэкспериментировать. Но и в том, и в другом случае неплохо для начала разобраться, что обозначают ряды букв и цифр на упаковках, и самое главное – в чем физический смысл обозначений.

Тип базового масла — минералка, синтетика, полусинтетика

Информация об основе, на которой производится конкретное моторное масло, в классификационных параметрах не шифруется. Как правило, сам производитель указывает это на упаковке (а в случае синтетики – еще и большими буквами).

Минеральные масла (Mineral oil, Mineralol) производятся на основе части фракций перегонки нефти (грубо говоря, фракционного промежутка между дизельным топливом и мазутом). Сама такая база по своим свойствам, во-первых, очень сильно зависит от качества сырьевой нефти, во-вторых, не удовлетворяет никаким требованиям двигателестроения – все ее характеристики приходится корректировать пакетом присадок, который далеко не вечен. Отсюда – низкий ресурс, быстрое падение антифрикционных свойств, «гуляющая» вязкость.

Синтетические (Fully synthetic, synthetisches Ol) же масла основываются, как это понятно из названия, на основе синтезированной – она чище, менее зависима от качества сырья, может быть легче «запрограммирована» на нужные свойства. Но нужно понимать, что разные технологии изготовления заметно влияют на свойства синтетической базы – полиальфаолефиновые базы, синтезируемые из природного газа, долговечнее (но и дороже), чем гидрокрекинговая синтетика, использующая как сырье все ту же нефть. Отдельная группа баз – это эстеровые, использующие как сырье растительные масла.

Полусинтетика (Semisynthetic, teilsynyhetishes Ol) – вариант компромиссный: в минеральную базу вводят до 40% синтетической (обычно гидрокрекинговой), частично «вытягивая» ее характеристики при сохранении бюджетной цены.

Видео: Синтетика, полусинтетика, минералка

Наиболее интересно то, что одну и ту же гидрокрекинговую синтетику разные производители могут позиционировать и как чистую синтетику, и как полусинтетику.

Классификация вязкоcти масла по SAE

Для двигателя вязкость масла – это одна из ключевых характеристик. Она определяет не только давление масла, но и многие другие подчас незаметные аспекты работы мотора:

  1. ЦПГ двигателей смазывается разбрызгиванием – либо только от коленвала, либо дополнительно от форсунок, струю масла из которых поршень при движении дробит в мелкодисперсную взвесь. Поэтому применение масла с более высокой, чем расчетная, вязкостью, ухудшает смазку цилиндропоршневой группы, особенно на низких оборотах.
  2. Пленка на стенках цилиндра, удерживаемая хонинговкой, также имеет определенную толщину, зависящую от вязкости масла. На современных двигателях все чаще используются маслосъемные кольца с малой упругостью, рассчитанные на работу с тонкой и «жидкой» масляной пленкой от маловязких масел – использование более густого масла, особенно в изношенном моторе, приведет к росту расхода на угар. Хотя по старому опыту многие люди до сих пор считают, что в изношенный двигатель нужно лить более густое масло, для моторов, рассчитанных изначально на маловязкие масла, это неприменимо.

Вязкость масла принято обозначать согласно стандарту SAE. Измеряется она в двух точках, схематически характеризующих состояние при холодном пуске (-30) и при рабочей температуре (100 градусов по Цельсию). В каждой точке есть несколько условных классов, определяющих возможный диапазон вязкостей. Низкотемпературная вязкость, чтобы ее можно было отличить, имеет приставку W в конце. Каждый класс имеет цифровое обозначение, причем они имеют разный физический смысл (у масла 20W-20, естественно, не одинаковые вязкости в двух точках).

Так как вязкостные свойства моторного масла прямо связаны со свойствами базового масла, в большинстве случаев можно легко понять, на основе чего произведена конкретная марка. Более стабильные синтетические базы позволяют получать масла с очень узкой вилкой вязкостей, например – 0W-30 и даже 0W-20. В то же время у минеральных баз, даже с большим объемом стабилизирующих присадок, эта вилка будет шире – 20W-50 (загущенное масло) или 20W-20 (низкокачественное масло по типу М8-В1). Есть и исключения: например, синтетика для высокофорсированных моторов может иметь вязкость 10W-60.

Читайте также: Какие бывают присадки в масло для двигателя и нужны ли они
Видео: Немного информации о моторных маслах. Обозначения маркировок.

Говоря о вязкости, нужно понимать, что поведение масла в работающем двигателе определяет только высокотемпературный индекс. Поэтому фраза «залей вместо 10W-40 15W-40, оно погуще» в корне неверна – после прогрева эти масла будут иметь вязкость, попадающую в один и тот же классификационный диапазон, зато запуск на морозе следование такому совету еще и ухудшит.

Классификация по группам качества (API, ACEA)

Помимо вязкости, качество моторного масла определяет длинный список параметров – это и антифрикционные, и противозадирные свойства, и щелочное число, и с каждым новым стандартом качества список требований все увеличивается. Перечислить все эти параметры на упаковке нереально, да и неудобно. Поэтому приняты стандарты, легко кодируемые в простой символьной форме. Наиболее распространенный – это стандарт Американского института нефти (API), Он предусматривает разделение масел на две группы – для дизелей (С) и для бензиновых моторов (S). После указания типа мотора идет буква, обозначающая конкретный стандарт, и чем дальше она по алфавиту, тем стандарт строже. Грубо говоря, масло API SL предназначено для более новых двигателей, чем SG. Но здесь есть много нюансов – в теории, масло более свежего стандарта должно лучше работать и в старых моторах, но так происходит не всегда – иногда антифрикционными характеристиками или ресурсом приходится жертвовать в угоду экологии.

Многие моторные масла могут работать в двигателях с любым типом питания. В этом случае классификатор указывается двойной, например – API SL/CF. У специализированных дизельных масел может указываться ограничение и по тактности – так, масло API CF-2 предназначено исключительно для двухтактных дизелей, CF-4 – для четырехтактных.

В Европе общепринят стандарт ACEA, и его классификатор также указывается на упаковке моторного масла. Принцип обозначения схож – вначале дается указание на тип двигателя, затем – на конкретный стандарт. Но само разделение типов моторов здесь другое: класс A/B указывает на бензиновые и дизельные моторы легковых машин и легкого коммерческого транспорта, C – на транспорт с катализаторами (это вновь и бензиновые, и дизельные моторы), E – на моторы тяжелого дизельного транспорта. Каждый тип двигателей по стандарту ACEA имеет и свои подклассы, обозначаемые цифровым индексом. В общем, стандарт ACEA гораздо точнее может описать характеристики и применяемость масла, но и наглядность у него хуже, чем у API. Поэтому проще запомнить требования по ACEA для своего мотора и, выбирая масло, не отступать от них. Например:

  • A3/B3-04 – масла для легкового транспорта без катализаторов, имеющие увеличенный срок замены;
  • C2-04 – маловязкие масла для моторов с высокой степенью форсировки, имеющие катализатор или сажевый фильтр.

Классификация ILSAC дополнительно определяет свойства энергосберегающих масел. Здесь есть только один класс GF со своими подклассами (GF-1, GF-2 и так далее).

В общем, чтобы не запутаться во всем этом, достаточно запомнить – покупаемое масло должно соответствовать всем классам, указанным производителем, покупка аналога только по вязкости и классификации API может оказаться ошибкой!

Допуски производителей

Однако даже всех вышеперечисленных классификаций может быть недостаточно, чтобы указать на применимость масла в конкретном двигателе. Поэтому, помимо них, на упаковке масла указывается и список одобрений производителя, которым оно соответствует. Если в сервисной книге автомобиля есть указание на какое-либо требуемое одобрение, то и приобретаемое масло должно ему соответствовать.

Перечень подобных одобрений огромен, а их обозначения у каждого производителя свои. Приведем лишь пару примеров:

  • VW 504.00/507.00 – маловязкие синтетические масла с увеличенным сроком замены, пригодные для большинства моторов Volkswagen младше 2005 года выпуска, кроме моторов R5/V10-TDi;
  • MB228.31 – масла для дизельных моторов Mercedes-Benz, оборудованных сажевыми фильтрами. Это одобрение жестко определяет зольность масел и их испаряемость, содержание фосфора и серы в них.

Особо критично следование одобрениям производителя для высокофорсированных моторов и дизелей с сажевыми фильтрами. У первых условия работы масла весьма жестки, локальные перегревы и увеличенные нагрузки ужесточают требования к ряду свойств масла. Вторым для достижения запланированного ресурса сажевого фильтра нужны масла с малой испаряемостью и зольностью, продукты сгорания которых должны нести с собой минимум соединений фосфора и серы (LowSAPS-масла).

Проще говоря – чем сложнее двигатель, тем больший список требований к маслу он предъявляет.

Title

А1/В1

Масла с особо низкой вязкостью.

При высоких температурах и больших градиентах сдвига, экономят топливо и не теряют смазывающих свойств. Применяются только в случаях, специально рекомендованных производителями двигателей.

А3/В3

Масла с высокими эксплуатационными характеристиками.

Используются главным образом в высокофорсированных бензиновых и в дизельных двигателях легковых автомобилей и легких грузовиков с промежуточным (не прямым) впрыском, работающих в тяжелых условиях с увеличенными интервалами замены моторного масла.

А3/В4

Масла с высокими эксплуатационными характеристиками, пригодны при длительных интервалах смены масла.

Преимущественно используются в высокофорсированных бензиновых и дизельных двигателях легковых автомобилей и легких грузовиков с непосредственным впрыском топлива, если для них рекомендованы масла данного качества. По назначению соответствуют моторным маслам категории А3/В3.

А5/В5

Масла с высочайшими эксплуатационными свойствами, со сверхдлинным интервалом замены, с достаточно высокой степенью экономии топлива.

Используются в высокофорсированных бензиновых и дизельных двигателях легковых автомобилей и легких грузовиков, специально сконструированных для использования энергосберегающих, маловязких при высокой температуре масел**. Предназначены для использования при увеличенных интервалах замены моторного масла. Эти масла могут не подходить для некоторых двигателей.

С1

Маловязкие энергосберегающие масла

Совместимы с нейтрализаторами отработанных газов (в т. ч. трехкомпонентными) и сажевыми фильтрами.Имеют пониженное содержание фосфора, серы и низкую сульфатную зольность. Увеличивают срок службы сажевых фильтров и нейтрализаторов, обеспечивают улучшение топливной экономичности автомобилей**.

С2

Масла для высокофорсированных бензиновых и дизельных двигателей легковых автомобилей и легких грузовиков, специально сконструированных для использования маловязких энергосберегающих масел.

Совместимы с нейтрализаторами отработавших газов (в т.ч. трехкомпонентными) и сажевыми фильтрами, увеличивают срок их службы, обеспечивают повышение топливной экономичности автомобилей**.

С3

Масла, совместимые с нейтрализаторами отработавших газов (в т.ч. трехкомпонентными) и сажевыми фильтрами.

Увеличивают срок их службы.

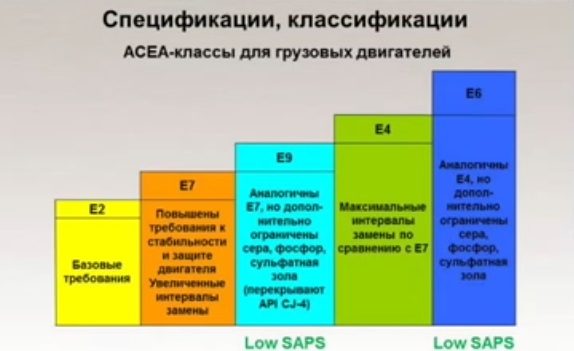

Е2

Масла, используемые в дизельных двигателях с турбонаддувом и без него, работающих в средних и тяжелых условиях с обычными интервалами замены моторного масла.

Е4

Масла для использования в высокооборотных дизельных двигателях, соответствующих экологическим нормам Евро-1, Евро-2, Евро-3, Евро-4 и работающих в тяжелых условиях с увеличенными интервалами замены моторного масла.

Рекомендуются для дизельных двигателей с турбонаддувом, снабженных системой снижения оксидов азота*** и автомобилей без сажевых фильтров. Обеспечивают малый износ деталей двигателя, защиту от образования сажи и обладают стабильностью свойств.

Е6

Масла данной категории используются в высокооборотных дизельных двигателях, соответствующих экологическим нормам Евро-1, Евро-2, Евро-3, Евро-4 и работающих в тяжелых условиях с увеличенными интервалами замены моторного масла.

Рекомендуются для дизельных двигателей с турбонаддувом, с сажевыми фильтрами или без них, при работе на дизельном топливе с содержанием серы не более 0,005%***. Обеспечивают малый износ деталей двигателя, защиту от образования сажи и обладают стабильностью свойств.

Е7

Используются в высокооборотных дизельных двигателях, соответствующих экологическим нормам Евро-1, Евро-2, Евро-3, Евро-4 и работающих в тяжелых условиях с увеличенными интервалами замены моторного масла.

Рекомендуются для дизельных двигателей с турбонаддувом, без сажевых фильтров, с системой рециркуляции отработавших газов. Оснащенных системой снижения выброса оксидов азота***. Обеспечивают малый износ деталей двигателя, защиту от образования сажи и обладают стабильностью свойств. Снижают нагарообразование в турбокомпрессоре.

Классификация моторных масел

Классификация моторных масел

Современная техника для склада

API система классификации моторных масел (API Engine Service Classification System) развивалась с 1969 года в результате совместной работы API, ASTM и SAE. Система полностью изложена в стандартах ASTM D 4485 "Стандартная спецификация на качество эксплуатационных свойств моторных масел" (Standart Performance Specification for Performance of Engine Oils) и SAE J183 APR96 "Качество эксплуатационных свойств моторных масел и эксплуатационные классификации двигателей (за исключением энергосберегающих масел)" (Engine Oil Performance and Engine Service Classifications (Other than "Energy Conserving"). Новый качественный шаг в развитии качества и классификации моторных масел был сделан в 1983-1992 годах, когда под руководством API и участии представителей производителей автомобилей (ААМА), двигателей (ЕМА) и технических союзов (ASTMи SAE) была создана и развита "Система лицензирования и сертификации моторных масел EOLCS" (Engine Oil Licensing and Certification System, API Publication No. 1509). Эта система постоянно совершенствуется. В настоящее время аттестация моторных масел проводится согласно требованиям EOLCS и "Свода правил СМА"(СМА Code of Practice).

По системе API (ASTM D 4485, SAE J183 APR96) установлены три эксплуатационные категории (три ряда) назначения и качества моторных масел:

S (Service) - состоит из категорий качества моторных масел для бензиновых двигателей, идущих в хронологическом порядке. Для каждой новой генерации присваивается дополнительная буква по алфавиту:
API SA, API SB, API SC, API SD, API SE, API SF, API SG, API SH и API SJ (категория SI - намеренно пропущена API, для исключения путаницы с Международной системой мер).
Категории API SA, API SB, API SC, API SD, API SE, API SF, API SG на сегодняшний день признаны недействительными, как устаревшие, однако в некоторых странах масла этих категорий еще выпускаются, категория API SH является "условно действующей" и может использоваться только как дополнительная, например API CG-4/SH.
Класс SL введен 2001 г. и отличается от SJ существенно лучшими антиокислительными, противоизносными, противопенными свойствами, а также меньшей испаряемостью;

C (Commercial) - состоит из категорий качества и назначения масел для дизельных двигателей, идущих в хронологическом порядке. Для каждой новой генерации присваивается дополнительная буква по алфавиту:
API СA, API СB, API СC, API СD, API СD-II, API CE, API CF, API CF-2, API CF-4, API CG-4 и API CH-4.
Категории API СA, API СB, API СC, API СD, API СD-II на сегодняшний день признаны недействительными, как устаревшие, однако в некоторых странах масла этих категорий еще выпускаются;

EC (Energy Conserving) - энергосберегающие масла - новый ряд высококачественных масел, состоящий из маловязких, легкотекущих масел, уменьшающих расход топлива по результатам тестов на бензиновых двигателях.
Моторные масла, отличающиеся низкой вязкостью как при низкой, так и при высокой температуре могут быть сертифицированы на соответствие категории API EC "энергосберегающее" масло ("Energy Conserving" Oil). Ранее энергосбережение определялось по методике Последовательности VI (Sequence VI, ASTM RR D02 1204). Данная методика использовалась для сертификации масел категории API SH на уровни (степени) энергосбережения: API SH/EC - 1,5% экономии топлива и API SH/ECII - 2,7% экономии топлива, по сравнению с эталонным маслом SAE 20w-30. Римские цифры после букв ЕС указывают уровень получаемой экономии топлива (ЕС II - 2,5%).

Влияние систем по контролю эмиссии вредных веществ

Универсальные масла для бензиновых и для дизельных двигателей обозначаются двумя символами соответствующих категорий: первый символ является основным, а второй указывает на возможность применения этого масла для двигателя другого типа. Например, API CG-4/SH - масло, оптимизированное для применения в дизельных двигателях, но его можно применять и в бензиновых двигателях, для которых предписывается масло категории API SH и ниже (SG, SF, SE и т.д.).

Для бензиновых двигателей - классы масел по шкале S

Группа масел

Рекомендуемая область применения

Годы выпуска автомобилей

Качественные показатели

SM

Введена в ноябре 2004.
Тенденции развития техники направлены на повышение их экологической безопасности, увеличение интервалов техобслуживания при сохранении надежности работы. Естественно, это вносит свои коррективы в процесс совершенствования двигателей, отображаясь и на качествах смазывающих материалов. Следуя данным тенденциям, в ноябре 2004 года в классификации API появился класс на моторные масла для бензиновых двигателей - SM, предполагающий, по сравнению с SL, повышенные требования к смазывающим материалам относительно стойкости к окислению, защите от отложений, износа и т.д. С октября 2006 года пополнилась категория и для дизельных масел классом CJ-4.

с 2004

SL

(Действующая). API планировал разрабатывать проект PS-06 как следующую категорию API SK, но один из поставщиков моторных масел в Корее использует сокращение "SK" как часть своего корпоративного имени. Для исключения возможной путаницы буква "К" будет пропущена для следующей категории "S".
- стабильность энергосберегающих свойств;
- пониженная летучесть;
- удлиненные интервалы замены.

c 2001

-

SJ

(Действующая). Категория утверждена 06.11.1995, лицензии стали выдаваться с 15.10.1996. Автомобильные масла данной категории предназначены для всех используемых в настоящее время бензиновых двигателей и полностью заменяют масла всех существовавших ранее категорий в более старых моделях двигателей. Максимальных уровень эксплуатационных свойств. Возможность сертификации по категории энергосбережения API SJ/EC.

c 1996

SH

(Условно действующая). Лицензированная категория, утвержденная в 1992 году. На сегодняшний день категория является условно действующей и может быть сертифицирована только как дополнительная к категориям API C (например API AF-4/SH). По требованиям соответствует категории ILSAC GF-1, но без обязательного энергосбережения. Автомобильные масла данной категории предназначены для бензиновых двигателей моделей 1996 года и старше. При проведении сертификации на энергосбережение, в зависимости от степени экономии топлива присваивались категории API SH/EC и API SH/ECII.

с 1993

высшее для моделей с 1995 г.в.

SG

Лицензированная категория, утвержденная в 1988 году. Выдача лицензий прекращена в конце 1995 года. Автомобильные масла предназначены для двигателей моделей 1993 года и старше. Топливо - неэтилированный бензин с оксигенатами. Удовлетворяют требованиям, выдвигаемым к автомобильным маслам для дизельных двигателей категории API CC и API CD. Имеют более высокую термическую и противоокислительную стабильность, улучшенные противоизносные свойства, уменьшенную склонность к образованию отложений и шлама.
Автомобильные масла API SG заменяют масла категорий API SF, SE, API SF/CC и API SE/CC.

1989-1993

высшее для четырехтактных моторов

SF

Автомобильные масла данной категории предназначены для двигателей моделей 1988 года и старше. Топливо - этилированный бензин. Они имеют более эффективные, чем предыдущие категории, противоокислительные, противоизносные, антикоррозийные свойства и обладают меньшей склонностью к образованию высоко- и низкотемпературных отложений и шлака.
Автомобильные масла API SF заменяют масла API SC, API SD и API SE в более старых двигателях.

1981-1988

высшее для двухтактных моторов

SE

Высокофорсированные двигатели, работающие в тяжелых условиях.

1972-1980

высшее

SD

Среднефорсированные двигатели, работающие в тяжелых условиях.

1968-1971

среднее

SC

Двигатели, работающие с повышенными нагрузками.

1964-1967

SB

Двигатели, работающие при умеренных нагрузках, используется только по требованию производителя.

SA

Двигатели, работающие в легких условиях, используется только по требованию производителя.

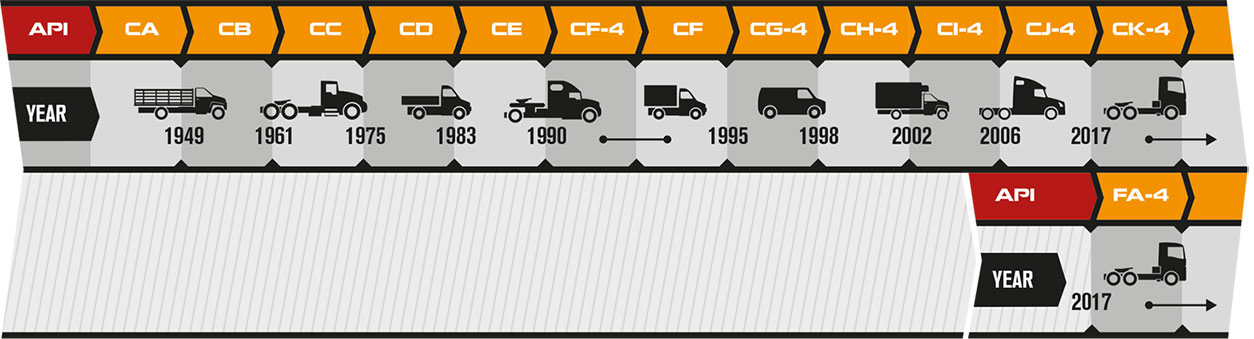

Для дизельных двигателей - классы масел по шкале C

Группа масел

Рекомендуемая область применения

Годы выпуска автомобилей

Качественные показатели

CJ-4

Введена в 2006. Для быстроходных четырёхтактных двигателей, проектируемых для удовлетворения норм по токсичности отработавших газов 2007 года на магистральных дорогах. Масла CJ-4 допускают использование топлива с содержанием серы вплоть до 500 ррт (0,05% от массы). Однако работа с топливом, в котором содержание серы превышает 15 ррт (0,0015% от массы), может сказаться на работоспособности систем очистки выхлопных газов и/или интервалах замены масла.
Масла CJ-4 рекомендованы для двигателей, оборудованных дизельными сажевыми фильтрами и другими системами обработки выхлопных газов.
Масла со спецификацией CJ-4 превышают рабочие свойства CI-4, CI-4 Plus, CH-4, CG-4, CF-4 и могут применяться в двигателях, которым рекомендуются масла этих классов.

с 2006

СI-4

Введена в 2002 году. Для быстроходных четырёхтактных двигателей, проектируемых для удовлетворения нормам по токсичности отработавших газов, осуществляемым в 2002 году. Масла СI-4 допускают использование топлива с содержание серы вплоть до 0,5% от массы, а также применяются в двигателях с системой рециркуляции отработанных газов (EGR). Заменяет CD, СЕ, CF-4, CG 4 и СН-4 масла.
В 2004 году была введена дополнительная категория API CI-4 PLUS. Ужесточены требования к сажеобразованию, отложениям, вязкостным показателям, ограничение значения TBN.

с 2002

СH-4

Введена в 1998 году. Для быстроходных четырёхтактных двигателей, удовлетворяющих требования по токсичности выхлопных газов, введенных в США с 1998 года. Масла СН-4 позволяют использовать топливо с содержанием серы вплоть до 0,5% от массы. Можно использовать вместо CD, СЕ, CF-4 и CG-4 масел.

с 1998

СG-4

Введена в 1995 году. Для двигателей быстроходной дизельной техники, работающей на топливе с содержанием серы менее чем 0,5%. Масла CG-4 для двигателей, выполняющих требования по токсичности отработанных газов, введенные в США с 1994 года. Заменяет масла CD, СЕ и CF-4 категорий.

с 1995

высшее для моделей с 1995 г.

СF-4

Введена в 1990 году. Для быстроходных четырехтактных дизельных двигателей с турбонаддувом и без него. Можно применять вместо CD и СЕ масел.

с 1990

высшее для четырехтактных моторов

СF-2

Введена в 1994 году. Улучшенные характеристики, используется вместо CD-II для двухтактных двигателей.

с 1994

высшее для двухтактных моторов

CF

Введена в 1994 году. Масла для внедорожной техники, двигателей с разделительным впрыском, в том числе работающих на топливе с содержанием серы 0,5% от массы и выше. Заменяет масла CD.

с 1994

CE

Высокофорсированные перспективные двигатели с высоким турбонаддувом, работающие в тяжелых условиях, может использоваться вместо масел классов CC и CD.

с 1987

высшее

CD

Класс масел для скоростных дизельных двигателей с турбонаддувом и высокой удельной мощностью, работающих на больших скоростях и при высоких давлениях и требующих повышенных противоиносных свойств и предотвращения образования нагара.

с 1955

среднее

CC

Высокофорсированные двигатели (в том числе с умеренным наддувом), работающие в тяжелых условиях.

с 1961

низкие

CB

Среднефорсированные двигатели без наддува, работающие при повышенных нагрузках на сернистом топливе.

1949-1960

CA

Двигатели, работающие при умеренных нагрузках на малосернистом топливе.

1940-1950

Универсальные масла для бензиновых двигателей и дизелей имеют обозначения обеих категорий, например API SG/CD, API SJ/CF.
Классы дизельных масел подразделяются дополнительно для двухтактных (CD-2, CF-2) и четырехтактных дизелей (CF-4, CG-4, СН-4).
В настоящее время API сертифицирует моторные масла классов SJ, SL, CF, CF-2, CF-4, CG-4, СН-4. Масла остальных классов по API, отмененных в США, следует использовать, если они допущены производителями автомобилей.

Знаки API

Масла, соответствующие требованиям действующих категорий качества и прошедшие официальные испытания API - SAE, имеют на своих этикетках графический круглый знак (donut mark) - "API символ обслуживания" (API Service Symbol), в котором указаны степень вязкости по SAE, категория качества и назначения по API и возможная степень энергосбережения.



Новейшие категории масел сертифицированные API, в случае соответствия требованиям ILSAC, обозначаются "Символом Свидетельства сертификации API" (API Certification Mark), так называемым знаком "Звездного взрыва" ("Starburst"). Этот знак может присваиваться только энергосберегающим, легкотекучим маслам наивысшего уровня качества, с вязкостями SAE 0W-..., 5W-... и 10W-... . Система требований к маслам серии ILSAC GF является составной частью системы API Обеспечения Качества Американских Масел (EOLCS).

Системы API - ILSAC предназначены для удовлетворения требований к маслам, используемым в двигателях американских и японских автомобилей. Требования европейских автопроизводителей несколько отличаются по причине конструктивных особенностей европейских двигателей. Несмотря на это, большинство моторных масел, поступающих на европейский рынок, маркируются знаками соответствия категориям качества API и, в редких случаях, даже "Символом Обслуживания API" (API Service Symbol).

























В компании "ЕВРОКАРА" Вы можете: Моторное масло купить в Уфе. Масло моторное купить в Уфе оптом. Так же можно приобрести трансмиссионное масло, масло для АКПП, масло гидравлическое

Классификация моторных масел по SAE

В настоящее время общепризнанной международной системой классификации моторных масел по вязкости является SAE, разработанная Обществом Автомобильных Инженеров США.

Спецификация описывает три ряда вязкости масел: зимние, летние и всесезонные.

Ряд зимних масел: SAE 0W, 5W, 10W, 15W, 20W, 25W - обозначаются цифрой и буквой "W" (Winter-Зима). Для зимних классов установлены два максимальных значения низкотемпературной динамической вязкости и нижний предел кинематической вязкости при 100°С.

К низкотемпературным параметрам относятся:

  • Проворачиваемость - показывает динамическую вязкость моторного масла и температуру, при которой масло остается достаточно жидким, чтобы было возможно запустить двигатель.
  • Прокачиваемость - это динамическая вязкость масла, при которой масло сможет прокачаться по системе смазки и двигатель не будет работать в режиме сухого трения. Температура прокачиваемости ниже температуры проворачиваемости на 5 градусов.

Ряд летних масел: SAE 20, 30, 40, 50, 60 - обозначаются цифрой без буквенного обозначения. Основные свойства летнего ряда масел определяется по:

  • минимальной и максимальной кинематическим вязкостям при 100°С - показатель, определяющий минимальную и максимальную вязкость моторного масла при прогретом двигателе.
  • минимальной вязкости при 150°С и скорости сдвига 106 с-1

Ряд всесезонных масел: SAE 0W-20, 0W-30, 0W-40, 0W-50, 0W-60, 5W-20, 5W-30, 5W-40, 5W-50, 5W-60, 10W-20, 10W-30, 10W-40, 10W-50, 10W-60, 15W-30, 15W-40, 15W-50, 15W-60, 20W-30, 20W-40, 20W-50, 20W-60. Обозначение состоит из комбинации зимнего и летнего ряда, разделенных тире. Всесезонные масла должны удовлетворять одновременно критериям и зимнего, и летнего масла. Чем меньше цифра, стоящая перед буквой W, тем меньше вязкость масла при низкой температуре, легче холодный пуск двигателя стартером и лучше прокачиваемость масла по смазочной системе. Чем больше цифра, стоящая после буквы W, тем больше вязкость масла при высокой температуре и надежнее смазывание двигателя при жаркой погоде.

Таким образом, класс SAE сообщает потребителю диапазон температуры окружающей среды, в котором масло обеспечит:

  • проворачивание двигателя стартером (для зимних и всесезонных масел)
  • прокачивание масла масляным насосом по смазочной системе двигателя под давлением при холодном пуске в режиме, не допускающем сухого трения в узлах трения (для зимних и всесезонных масел)
  • надежное смазывание летом при длительной работе в максимальном скоростном и нагрузочном режиме (для летних и всесезонных масел)

Классификация электродвигателей ~ Электрическое ноу-хау


В предыдущей теме » Электрооборудование Основные компоненты двигателей «, я объяснил конструкцию и основные компоненты основных типов двигателей; Двигатели переменного и постоянного тока.

Сегодня я объясню различные типы электродвигателей в мире следующим образом.

Основные типы двигателей



Электродвигатели в целом подразделяются на две следующие категории:

  1. Двигатели переменного тока.
  2. Двигатели постоянного тока.
Внутри этих двух основных категорий есть подразделения, как показано на рисунке ниже.

Типы двигателей


Примечания: В последнее время с развитием экономичных и надежных силовых электронных компонентов появилось множество способов конструирования двигателя, и классификации этих двигателей стали менее строгими, и появилось много других типов двигателей. Наша классификация двигателей будет максимально полной.

Первый: двигатели постоянного тока


Двигатели постоянного тока

Системы питания постоянного тока не очень распространены в современной инженерной практике. Однако двигатели постоянного тока использовались в промышленности в течение многих лет. В сочетании с приводом постоянного тока двигатели постоянного тока обеспечивают очень точное управление. Двигатели постоянного тока могут использоваться с конвейерами, лифтами, экструдерами, морскими приборами, погрузочно-разгрузочными работами, бумагой, пластмассами, резиной, сталью, и текстильные приложения, автомобили, самолеты и портативная электроника, в приложениях управления скоростью.

Преимущества двигателей постоянного тока:


  1. Их скорость легко контролировать в широком диапазоне; Исторически сложилось так, что их характеристики крутящий момент-скорость было легче адаптировать, чем характеристики двигателей всех категорий переменного тока. Вот почему большинство тяговых и серводвигателей были машинами постоянного тока. Например, двигатели для привода рельсовых транспортных средств до недавнего времени были исключительно машинами постоянного тока.
  2. Их уменьшенные габаритные размеры позволяют значительно экономить место, что позволяет изготовителю машин или установок не ограничиваться чрезмерными размерами круговых двигателей.

Недостатки двигателей постоянного тока
  1. Так как для подключения обмотки ротора нужны щетки. Происходит износ щеток, который резко увеличивается в среде с низким давлением. Поэтому их нельзя использовать в искусственных сердцах. При использовании в самолетах щетки потребуют замены через один час работы.
  2. Искры от щеток могут вызвать взрыв, если в окружающей среде содержатся взрывчатые вещества.
  3. Радиочастотный шум от щеток может мешать работе расположенных поблизости телевизоров, электронных устройств и т. Д.
  4. Двигатели постоянного тока
  5. также дороги по сравнению с двигателями переменного тока.

Таким образом, все применения двигателей постоянного тока используют механический переключатель или коммутатор для преобразования постоянного или постоянного тока на клеммах в переменный ток в якоре машины. Поэтому машины постоянного тока еще называют коммутирующими машинами.

Типы двигателей постоянного тока:


Типы двигателей постоянного тока


Двигатели постоянного тока делятся в основном на:
  1. Щеточные двигатели постоянного тока (BDC).
  2. Бесщеточные двигатели постоянного тока (BLDC).

1. A Двигатели постоянного тока с щетками
Двигатели постоянного тока с щетками

Щеточный двигатель постоянного тока (BDC) - это электродвигатель с внутренней коммутацией, предназначенный для работы от источника постоянного тока.

Области применения:
Двигатели постоянного тока с щеткой широко используются в различных областях, от игрушек до автомобильных сидений с кнопочной регулировкой.

Преимущества:
Щеточные двигатели постоянного тока (BDC) недороги, просты в управлении и доступны во всех размерах и формах

Конструкция :

Матовый двигатель постоянного тока Конструкция
Все двигатели BDC состоят из одних и тех же основных компонентов: статора, ротора, щеток и коммутатора.

1- Статор
Статор создает стационарное магнитное поле, окружающее ротор.Это поле создается постоянными магнитами или электромагнитными обмотками.

2- Ротор


Ротор (якорь)

Ротор, также называемый якорем, состоит из одной или нескольких обмоток. Когда эти обмотки находятся под напряжением, они создают магнитное поле. Магнитные полюса этого поля ротора будут притягиваться к противоположным полюсам, создаваемым статором, заставляя ротор вращаться.Когда двигатель вращается, обмотки постоянно находятся под напряжением в различной последовательности, так что магнитные полюса, генерируемые ротором, не выходят за пределы полюсов, генерируемых в статоре. Такое переключение поля в обмотках ротора называется коммутацией.

3- Щетки и коммутатор

Пример коммутатора




0


9005

В отличие от других типов электродвигателей (т. е., бесщеточный постоянный ток, индукционный переменный ток), электродвигателям с обратной связью постоянного тока не требуется контроллер для переключения тока в обмотках электродвигателя. Вместо этого коммутация обмоток двигателя BDC выполняется механически. Сегментированная медная втулка, называемая коммутатором, находится на оси двигателя BDC. Когда двигатель вращается, угольные щетки (движутся сбоку от коммутатора для подачи напряжения питания на двигатель) скользят по коммутатору, вступая в контакт с различными сегментами коммутатора. Сегменты прикреплены к разным обмоткам ротора, поэтому внутри двигателя создается динамическое магнитное поле, когда на щетки двигателя подается напряжение.Важно отметить, что щетки и коллектор являются частями двигателя BDC, которые наиболее подвержены износу, поскольку они скользят мимо друг друга.

Как работает коммутатор:


Как работает коммутатор

Когда ротор вращается, клеммы коммутатора также поворачиваются и постоянно меняют полярность тока, который он получает от неподвижных щеток, прикрепленных к батарее.

Типы двигателей BDC:

Типы двигателей постоянного тока



Различные типы двигателей BDC различаются конструкцией статора или способом подключения электромагнитных обмоток к источнику питания. Вот эти типы:
  1. Постоянный магнит.
  2. Шунтирующая рана.
  3. Series-Wound.
  4. Составная рана.
  5. Двигатель постоянного тока с независимым возбуждением.
  6. Универсальный мотор.
  7. Серводвигатели.

A- Постоянный магнит


Двигатель с постоянным магнитом

Двигатель постоянного тока с постоянным магнитом (PMDC) - это двигатель, полюса которого сделаны из постоянных магнитов для создания поля статора.

Преимущества:


  1. Поскольку внешняя цепь возбуждения не требуется, потери в меди в цепи возбуждения отсутствуют.
  2. Поскольку обмотки возбуждения не требуются, эти двигатели могут быть значительно меньше.
  3. Широко используется в приложениях с низким энергопотреблением.
  4. Обмотка возбуждения заменена постоянным магнитом (простая конструкция и меньше места).
  5. Нет требований к внешнему возбуждению.

Недостатки:
  1. Поскольку постоянные магниты создают меньшую плотность потока, чем шунтирующие поля с внешней поддержкой, такие двигатели имеют более низкий индуцированный крутящий момент.
  2. Всегда существует риск размагничивания из-за сильного нагрева или из-за эффектов реакции якоря (некоторые двигатели с постоянным постоянным током имеют встроенные обмотки, чтобы этого не произошло).

B- Шунтирующий

Двигатель с параллельной обмоткой

Двигатели постоянного тока с шунтирующей обмоткой (SHWDC) имеют катушку возбуждения, параллельную (шунтирующую) якорю.

Скорость практически постоянна независимо от нагрузки и поэтому подходит для коммерческих приложений с низкой пусковой нагрузкой, таких как центробежные насосы, станки, нагнетательные вентиляторы, поршневые насосы и т. Д.

Преимущества:


  1. Ток в обмотке возбуждения и в якоре не зависит друг от друга. в результате эти двигатели обладают отличным контролем скорости.
  2. Потеря магнетизма не является проблемой для двигателей SHWDC, поэтому они обычно более надежны, чем двигатели PMDC.
  3. Скорость можно регулировать, добавляя сопротивление последовательно с якорем (уменьшая скорость) или добавляя сопротивление в ток возбуждения (увеличивая скорость).

Недостатки:
  1. Шунтирующие щеточные электродвигатели постоянного тока (SHWDC) имеют недостатки при реверсировании, поскольку направление обмотки относительно шунтирующей обмотки должно быть изменено на обратное при реверсировании напряжения якоря. Здесь необходимо использовать реверсивные контакторы.

C-серия с обмоткой
Двигатель с последовательной обмоткой
Электродвигатели постоянного тока
с щеточной обмоткой (SWDC) имеют катушку возбуждения, включенную последовательно с якорем.Эти двигатели идеально подходят для применений с высоким крутящим моментом, таких как тяговые транспортные средства (краны и подъемники, электропоезда, конвейеры, лифты, электромобили), поскольку ток как в статоре, так и в якоре увеличивается под нагрузкой.

Преимущества:


  1. Крутящий момент пропорционален I2, поэтому он дает самый высокий крутящий момент на соотношение тока по сравнению с другими двигателями постоянного тока.

Недостатки:
  1. Недостатком двигателей SWDC является то, что они не имеют точного управления скоростью, как у двигателей PMDC и SHWDC.
  2. Скорость ограничена 5000 об / мин.
  3. Следует избегать запуска последовательного двигателя без нагрузки, потому что двигатель будет бесконтрольно ускоряться.

D- Составная рана

Двигатель с комбинированной обмоткой
Двигатели
с комбинированной обмоткой (CWDC) представляют собой комбинацию двигателей с параллельной обмоткой и двигателей с последовательной обмоткой. Двигатели

CWDC используют как последовательное, так и шунтирующее поле.Двигатель CWDC представляет собой комбинацию двигателей SWDC и SHWDC. Двигатели CWDC имеют более высокий крутящий момент, чем двигатель SHWDC, но при этом обеспечивают лучшее управление скоростью, чем двигатель SWDC.

Он используется в таких приложениях, как прокатные станы, внезапные временные нагрузки, тяжелые станки, штампы и т. Д.

Преимущества:


  1. Этот двигатель имеет хороший пусковой момент и стабильную скорость.

Недостатки:


  1. Скорость холостого хода регулируется, в отличие от двигателей, установленных в серии.

E- Двигатель постоянного тока с независимым возбуждением

Двигатель постоянного тока с независимым возбуждением

В двигателе постоянного тока с независимым возбуждением катушки возбуждения питаются от независимого источника, такого как двигатель-генератор, и на ток возбуждения не влияют изменения тока якоря. Электродвигатель постоянного тока с независимым возбуждением иногда использовался в тяговых электродвигателях постоянного тока для облегчения контроля пробуксовки колес.

F- Универсальный двигатель

Универсальный двигатель

Универсальный двигатель - это вращающаяся электрическая машина, аналогичная двигателю постоянного тока, предназначенная для работы от источника постоянного или переменного тока. Обмотки статора и ротора двигателя соединены последовательно через коммутатор ротора. Серийный двигатель предназначен для перемещения больших грузов с высоким крутящим моментом в таких приложениях, как двигатель крана или подъемник.

Серводвигатели G

Серводвигатели

Сервомоторы
- это механические устройства, которым можно дать указание переместить выходной вал, прикрепленный к сервоколесу или рычагу, в указанное положение. Серводвигатели предназначены для приложений, включающих управление положением, скоростью и крутящим моментом.


Серводвигатель в основном состоит из двигателя постоянного тока, зубчатой ​​передачи, датчика положения, который в основном представляет собой потенциометр, и управляющей электроники.
Сервомоторы Применения


В следующей теме я объясню Бесщеточный двигатель постоянного тока (BDLC) и двигатели переменного тока типа . Итак, продолжайте следить. Примечание: эти темы о двигателях в этом курсе EE-1: Курс электрического проектирования для начинающих является введением только для новичков, чтобы получить общую базовую информацию о двигателях и насосах как типе силовых нагрузок.Но на других уровнях наших курсов по электрическому проектированию мы покажем и подробно объясним расчеты нагрузок на двигатели и насосы.

Различные типы электродвигателей и их применение

Как мы знаем, электродвигатель играет жизненно важную роль во всех секторах промышленности, а также в широком спектре применений. На рынке доступно множество типов электродвигателей. Выбор этих двигателей может быть сделан в зависимости от режима работы, напряжения и применения.Каждый двигатель состоит из двух основных частей: обмотки возбуждения и обмотки якоря. Основная функция обмотки возбуждения - создание фиксированного магнитного поля, тогда как обмотка якоря выглядит как проводник, расположенный внутри магнитного поля. Из-за магнитного поля обмотка якоря использует энергию для создания крутящего момента, необходимого для вращения вала двигателя. В настоящее время классификация двигателей постоянного тока может быть сделана на основе соединений обмоток, что означает, как две катушки в двигателе связаны друг с другом.

Типы электродвигателей

Типы электродвигателей доступны в трех основных сегментах, таких как электродвигатели переменного тока, электродвигатели постоянного тока и электродвигатели специального назначения.


типов двигателей

Двигатели постоянного тока

Типы двигателей постоянного тока в основном включают в себя серийные, параллельные и комбинированные двигатели и двигатели постоянного тока с постоянным током.

двигатель постоянного тока
1). Шунтирующий двигатель постоянного тока

Шунтирующий двигатель постоянного тока работает от постоянного тока, и обмотки этого электродвигателя, такие как обмотки якоря и обмотки возбуждения, соединены параллельно, что называется шунтом.Этот тип двигателя также называется двигателем постоянного тока с шунтирующей обмоткой, а тип обмотки известен как шунтирующая обмотка. Пожалуйста, обратитесь к этой ссылке, чтобы узнать больше о работе двигателя постоянного тока и его применениях

2). Двигатель с раздельным возбуждением

В двигателе с раздельным возбуждением соединение статора и ротора может быть выполнено с использованием другого источника питания. Таким образом, двигателем можно управлять с помощью шунта, а обмотку якоря можно усилить для создания магнитного потока.

3). Двигатель постоянного тока

В двигателе постоянного тока обмотки ротора соединены последовательно.Принцип работы этого электродвигателя во многом зависит от простого электромагнитного закона. Этот закон гласит, что всякий раз, когда магнитное поле может быть сформировано вокруг проводника, оно взаимодействует с внешним полем, создавая вращательное движение. Эти двигатели в основном используются в стартерах, которые используются в лифтах и ​​автомобилях. Пожалуйста, обратитесь к этой ссылке, чтобы узнать больше о работе двигателя постоянного тока и его применениях

Пожалуйста, обратитесь по этой ссылке, чтобы узнать больше о ДВИГАТЕЛЕ постоянного тока - Основы, типы и применение

4).Двигатель PMDC

Термин PMDC означает «двигатель постоянного тока с постоянными магнитами». Это один из видов двигателей постоянного тока, в который может быть встроен постоянный магнит для создания магнитного поля, необходимого для работы электродвигателя. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о двигателе PMDC: конструкция, работа и применение

5). Составной двигатель постоянного тока

Обычно составной двигатель постоянного тока представляет собой гибридный компонент последовательного и параллельного двигателей постоянного тока. В этом типе двигателя присутствуют оба поля, такие как последовательный и шунтирующий.В этом типе электродвигателя статор и ротор могут быть соединены друг с другом через соединение последовательных и шунтирующих обмоток. Последовательная обмотка может быть спроектирована с несколькими витками широких медных проводов, что дает небольшой путь сопротивления. Шунтирующая обмотка может быть спроектирована с несколькими обмотками из медного провода для получения полного i / p напряжения.

Двигатели переменного тока

Типы двигателей переменного тока в основном включают синхронные, асинхронные и асинхронные двигатели.

двигатель переменного тока
1). Синхронный двигатель

Работа синхронного двигателя в основном зависит от трехфазного источника питания.Статор электродвигателя генерирует ток возбуждения, который вращается со стабильной скоростью в зависимости от частоты переменного тока. Так же как и ротор, от аналогичной скорости зависит ток статора. Между скоростью тока статора и ротора нет воздушного зазора. Когда уровень точности вращения высок, эти двигатели применимы в автоматизации, робототехнике и т. Д. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о типах синхронных двигателей и их применениях.

2). Асинхронный двигатель

Электродвигатель, работающий с асинхронной скоростью, известен как асинхронный двигатель, и альтернативное название этого двигателя - асинхронный двигатель.Асинхронный двигатель в основном использует электромагнитную индукцию для изменения энергии с электрической на механическую. По конструкции ротора эти двигатели подразделяются на два типа: с короткозамкнутым ротором и с фазовой обмоткой. Пожалуйста, обратитесь к этой ссылке, чтобы узнать больше о типах и преимуществах асинхронных двигателей.

Двигатели специального назначения

К двигателям специального назначения в основном относятся серводвигатель, шаговый двигатель, линейный асинхронный двигатель и т. Д.

Электродвигатель специального назначения
1) . Шаговый двигатель

Шаговый двигатель может использоваться для обеспечения углового шага вращения в качестве альтернативы стабильному вращению.Мы знаем, что для любого ротора полный угол вращения составляет 180 градусов. Однако в шаговом двигателе полный угол вращения может быть разделен на множество шагов, например, 10 градусов X 18 шагов. Это означает, что за полный цикл оборота ротор совершит ступенчатое движение восемнадцать раз, каждый раз на 10 градусов. Шаговые двигатели применимы в плоттерах, производстве схем, инструментах управления технологическим процессом, генераторах обычного движения и т. Д. Пожалуйста, обратитесь к этой ссылке, чтобы узнать больше о типах шаговых двигателей и их применениях

2).Бесщеточные двигатели постоянного тока

Бесщеточные двигатели постоянного тока были впервые разработаны для достижения превосходных характеристик на меньшем пространстве, чем щеточные двигатели постоянного тока. Эти двигатели меньше по размеру по сравнению с моделями переменного тока. Контроллер встроен в электродвигатель, чтобы облегчить процесс за счет отсутствия коммутатора и контактного кольца. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о бесщеточном двигателе постоянного тока - преимущества, применение и управление

3). Гистерезисный двигатель

Гистерезисный двигатель работает исключительно уникально.Ротор этого двигателя может быть вызван гистерезисом и вихревым током для создания необходимой задачи. Работа двигателя может зависеть от конструкции, однофазное питание или трехфазное питание. Эти двигатели обеспечивают очень плавный процесс со стабильной скоростью, как и другие синхронные двигатели. Уровень шума этого двигателя довольно мал, по этой причине они применимы во многих сложных приложениях, где бы ни использовался звуконепроницаемый двигатель, например, в аудиоплеере, аудиомагнитофоне и т. Д.

4).Реактивный двигатель

В основном, реактивный двигатель - это однофазный синхронный двигатель, и эта конструкция двигателя аналогична асинхронному двигателю, например, клеточного типа. Ротор в двигателе похож на короткозамкнутый ротор, а статор двигателя включает в себя наборы обмоток, такие как вспомогательная и основная обмотка. Вспомогательная обмотка очень полезна при запуске двигателя. Поскольку они предлагают ровную работу со стабильной скоростью. Эти двигатели обычно используются в приложениях синхронизации, которые включают генераторы сигналов, записывающие устройства и т. Д.

5). Универсальный двигатель

Это особый тип двигателя, который работает от одного источника переменного тока, иначе от источника постоянного тока. Универсальные двигатели имеют последовательную намотку, при этом обмотки возбуждения и якоря соединены последовательно и, таким образом, создают высокий пусковой момент. Эти двигатели в основном предназначены для работы на высоких оборотах свыше 3500 об / мин. Они используют источник переменного тока при низкой скорости и источник постоянного тока аналогичного напряжения. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше об универсальном двигателе

Таким образом, речь идет о типах электродвигателей.В настоящее время существуют разные и гибкие. Мотор предназначен для управления движением, это лучший выбор. Двигатель должен поддерживать использование и общее функционирование системы. Вот вам вопрос, что такое моторы особого типа?

Различные типы двигателей и их применение

При покупке двигателя часто спрашивают, какая технология лучше, переменного или постоянного тока, но дело в том, что это зависит от области применения и стоимости.

Двигатели переменного тока

Двигатели переменного тока

обладают высокой гибкостью по многим функциям, включая управление скоростью (VSD - приводы с регулируемой скоростью), и имеют гораздо большую установленную базу по сравнению с двигателями постоянного тока, некоторые из ключевых преимуществ:

  • Низкое энергопотребление при запуске
  • Контролируемое ускорение
  • Регулируемая рабочая скорость
  • Управляемый пусковой ток
  • Регулируемый предел крутящего момента
  • Снижение нарушений в ЛЭП

Текущая тенденция для VSD заключается в добавлении дополнительных функций и функций программируемого логического управления (ПЛК), которые добавляют преимущества, но требуют большего технического опыта во время обслуживания.

Щелкните здесь, чтобы увидеть пример двигателя переменного тока от RS

Типы двигателей переменного тока включают:

синхронный

В этом типе двигателя вращение ротора синхронизировано с частотой питающего тока, а скорость остается постоянной при переменных нагрузках, поэтому он идеально подходит для привода оборудования с постоянной скоростью и используется в высокоточных устройствах позиционирования, таких как роботы. , КИПиА

Щелкните здесь, чтобы увидеть пример синхронного двигателя из RS

Индукция (асинхронная)

Этот тип двигателя использует электромагнитную индукцию из магнитного поля обмотки статора для создания электрического тока в роторе и, следовательно, крутящего момента.Это наиболее распространенный тип двигателей переменного тока, который важен для промышленности из-за их нагрузочной способности, при этом однофазные асинхронные двигатели используются в основном для небольших нагрузок, например, в бытовых приборах, тогда как трехфазные асинхронные двигатели чаще используются в промышленности. приложения, включая компрессоры, насосы, конвейерные системы и подъемные механизмы.

Нажмите здесь, чтобы увидеть пример асинхронного двигателя RS

Двигатели постоянного тока

Двигатели постоянного тока

были первым широко используемым типом двигателей, и начальные затраты на системы (двигатели и привод) обычно ниже, чем на системы переменного тока для маломощных агрегатов.Однако при более высокой мощности общие затраты на техническое обслуживание увеличиваются, и это необходимо учитывать. Скорость двигателей постоянного тока можно регулировать путем изменения напряжения питания, они доступны в широком диапазоне напряжений, наиболее популярные типы - 12 и 24 В. Преимущества двигателя постоянного тока:

  • Простая установка
  • Регулировка скорости в широком диапазоне
  • Быстрый запуск, остановка, реверсирование и ускорение
  • Высокий пусковой крутящий момент
  • Линейная кривая скорость-крутящий момент
Двигатели постоянного тока

широко используются в небольших инструментах и ​​бытовой технике, вплоть до электромобилей, подъемников и подъемников

Щелкните здесь, чтобы увидеть пример двигателей постоянного тока от RS

Два общих типа:

Матовый

Это более традиционный тип двигателя, который обычно используется в чувствительных к стоимости приложениях, где система управления относительно проста, например, в потребительских приложениях и более простом промышленном оборудовании, эти типы двигателей можно разбить на:

  • Series Wound - Здесь обмотка возбуждения соединена последовательно с обмоткой ротора, а регулирование скорости осуществляется путем изменения напряжения питания, однако этот тип обеспечивает плохое управление скоростью, и по мере увеличения крутящего момента на двигателе скорость падает.Применяется в автомобилях, подъемниках, подъемниках и кранах, поскольку он имеет высокий пусковой крутящий момент.
  • Шунтирующая обмотка - Этот тип имеет один источник напряжения, а обмотка возбуждения подключена параллельно обмотке ротора и может обеспечивать повышенный крутящий момент без снижения скорости из-за увеличения тока двигателя. Он имеет средний уровень пускового момента при постоянной скорости, поэтому подходит для применения в токарных станках, пылесосах, конвейерах и шлифовальных машинах.
  • Составная обмотка - Это совокупность последовательностей и шунтов, где полярность шунтирующей обмотки такова, что она добавляется к последовательным полям.Этот тип имеет высокий пусковой крутящий момент и может плавно работать при незначительном изменении нагрузки, он используется для привода компрессоров, центробежных насосов с регулируемым напором, роторных прессов, дисковых пил, ножниц, элеваторов и конвейеров непрерывного действия
  • Постоянный магнит - Как следует из названия, вместо электромагнита используется постоянный магнит, который используется в приложениях, где требуется точное управление и низкий крутящий момент, например, в робототехнике, сервосистемах.

Бесщеточный

Бесщеточные двигатели устраняют некоторые проблемы, связанные с более распространенными щеточными двигателями (короткий срок службы для интенсивных применений), и имеют более простую механическую конструкцию (не имеют щеток).Контроллер мотора использует датчики Холла для определения положения ротора, с помощью этого контроллер может точно управлять мотором посредством тока в катушках ротора) для регулирования скорости. Преимущества этой технологии - долгий срок службы, небольшие затраты на обслуживание и высокая эффективность (85-90%), тогда как недостатками являются более высокие начальные затраты и более сложные контроллеры. Эти типы двигателей обычно используются для регулирования скорости и положения в приложениях, где требуется надежность и устойчивость, таких как вентиляторы, насосы и компрессоры.

Примером бесщеточной конструкции являются шаговые двигатели, которые в основном используются для управления положением с разомкнутым контуром, от принтеров до промышленных приложений, таких как высокоскоростное оборудование для захвата и размещения.

Бесщеточные двигатели также доступны с устройством обратной связи, которое позволяет управлять скоростью, крутящим моментом и положением двигателя, а интеллектуальная электроника управляет всеми тремя, поэтому, если для быстрого ускорения до определенной скорости требуется больший крутящий момент, то подается больший ток. , они известны как бесщеточные сервомоторы.

Пример щеточного и бесщеточного двигателей постоянного тока

Типы электродвигателей - Thomson Lamination Company, Inc.

Электродвигатели

можно найти во многих различных областях применения, от обычных предметов домашнего обихода до различных видов транспорта и даже передовых аэрокосмических приложений. Здесь мы делимся руководством, которое поможет вам лучше понять доступные варианты.

Электродвигатели и генераторы

Электродвигатели и генераторы представляют собой электромагнитные устройства с обмоткой якоря или ротором, который вращается внутри обмотки возбуждения или статора; однако у них противоположные функции.Генераторы преобразуют механическую энергию в электрическую, а двигатели преобразуют электрическую энергию в механическую.

Два типа электродвигателей

Обмотка возбуждения в электродвигателях обеспечивает электрический ток для создания фиксированного магнитного поля, которое обмотка якоря использует для создания крутящего момента на валу двигателя. Различия между различными типами электродвигателей связаны с их уникальной работой, напряжением и требованиями к применению. Существует как минимум дюжина различных типов электродвигателей, но есть две основные классификации: переменного тока (AC) или постоянного тока (DC).То, как обмотки в двигателях переменного и постоянного тока взаимодействуют друг с другом для создания механической силы, создает дополнительные различия в каждой из этих классификаций.

Двигатели постоянного тока

Щеточные двигатели

Щеточные двигатели состоят из четырех основных компонентов:

  • Статор
  • Ротор или якорь
  • Кисти
  • Коммутатор

Существует четыре основных типа щеточных двигателей, в том числе:

  • Двигатели серии . Статор включен последовательно или идентичен ротору, поэтому их токи возбуждения идентичны. Характеристики: используется в кранах и лебедках, большой крутящий момент на низкой скорости, ограниченный крутящий момент на высокой скорости.
  • Параллельные двигатели. Катушка возбуждения параллельна (шунтируется) ротору, благодаря чему ток двигателя равен сумме двух токов. Характеристики: используется в промышленности и автомобилестроении, отличный контроль скорости, высокий / постоянный крутящий момент на низких скоростях.
  • Кумулятивные составные двигатели. Этот тип сочетает в себе аспекты как последовательного, так и закрытого типов, делая ток двигателя равным сумме последовательных и шунтирующих токов поля. Характеристики: используется в промышленности и автомобилестроении, объединяет преимущества как серийных, так и параллельных двигателей.
  • Двигатели PMDC (постоянный магнит). Самый распространенный тип щеточных электродвигателей, электродвигатели с постоянным постоянным током, в которых для создания поля статора используются постоянные магниты. Характеристики: используется в коммерческом производстве игрушек и бытовой техники, дешевле в производстве, хороший крутящий момент на нижнем конце, ограниченный крутящий момент на верхнем конце.
Бесщеточный

Двигатели категории бесколлекторных не имеют коллектора и щеток. Вместо этого ротор представляет собой постоянный магнит, а катушки находятся на статоре. Вместо того, чтобы управлять магнитными полями на роторе, бесщеточные двигатели управляют магнитными полями статора, регулируя величину и направление тока в катушках. Одним из основных преимуществ бесщеточных двигателей является их эффективность, которая позволяет лучше контролировать и производить крутящий момент в более компактной сборке.

Двигатели переменного тока

Двигатели, относящиеся к классификации двигателей переменного тока, бывают синхронными или асинхронными, в первую очередь различаются скоростью ротора относительно скорости статора. Скорость ротора относительно статора в синхронном двигателе равна, но скорость ротора меньше, чем его синхронная скорость в асинхронном двигателе. Кроме того, синхронные двигатели имеют нулевое скольжение и требуют дополнительного источника питания, в то время как асинхронные или асинхронные двигатели имеют скольжение и не требуют вторичного источника питания.

Синхронный двигатель

Синхронный двигатель - это машина с двойным возбуждением, то есть он имеет два электрических входа. В обычном трехфазном синхронном двигателе один вход, обычно трехфазный переменный ток, питает обмотку статора, создавая трехфазный вращающийся магнитный поток. Питание ротора обычно осуществляется постоянным током, который возбуждает или запускает ротор. Как только поле ротора сцепляется с полем статора, двигатель становится синхронным.

Асинхронный (индукционный)

В отличие от синхронных двигателей, асинхронные двигатели позволяют запускать асинхронные двигатели, подавая питание на статор без подачи питания на ротор.Асинхронные двигатели имеют конструкцию с возбуждением или с короткозамкнутым ротором. Некоторые примеры асинхронных асинхронных двигателей включают:

  • Индукционные двигатели с конденсаторным пуском. Это однофазный двигатель с ротором и двумя обмотками статора, запускаемый конденсатором. Их использование включает компрессоры и насосы в холодильниках и системах переменного тока с частым запуском и остановом.
  • Асинхронные двигатели с короткозамкнутым ротором. Трехфазное питание создает магнитное поле в обмотке статора в этом двигателе, который включает в себя ротор с короткозамкнутым ротором, сделанный из листовой стали с высокой проводимостью.Это недорогие, низкие эксплуатационные расходы и высокоэффективные двигатели, используемые в центробежных насосах, промышленных приводах, больших нагнетателях и вентиляторах, станках, токарных станках и другом токарном оборудовании.
  • Двигатели с двойным короткозамкнутым ротором. Эти двигатели решают проблемы с низким пусковым крутящим моментом в двигателях с короткозамкнутым ротором. Их конструкция уравновешивает отношение реактивного сопротивления к сопротивлению между внешней и внутренней клеткой, увеличивая пусковой крутящий момент при сохранении общей эффективности.

Щелкните, чтобы развернуть

Идентификация электродвигателя

Выбор двигателя, наиболее подходящего для конкретного применения, зависит от четырех характеристик:

  • Мощность и скорость
  • Рама двигателя
  • Требования к напряжению
  • Корпуса и монтажные позиции

Металлическая табличка, прикрепленная к двигателю, содержит важную информацию, относящуюся к этим характеристикам, за исключением информации о корпусе.

Номинальная мощность и скорость электродвигателя

И номинальная мощность, и номинальная частота вращения (об / мин) должны соответствовать требованиям к нагрузке для установленного приложения. Двигатели бывают разных категорий мощности, в том числе: дробные двигатели (от 1/20 до 1 л.с.), встроенные двигатели (от 1 до 400 л.с.) и большие двигатели (от 100 до 50 000 л.с.). Номинальные значения частоты вращения включают 3600 об / мин (2 полюса), 1800 об / мин (4 полюса) и 1200 об / мин (6 полюсов).

Рама электродвигателя

Размер рамы двигателя не указывает на его рабочие характеристики, особенно на номинальную мощность в лошадиных силах.Национальная ассоциация производителей электрооборудования (NEMA) разработала номера корпусов, соответствующие монтажным размерам, с их цифрами, относящимися к их размеру «D» или расстоянию от центра вала до центра нижней части крепления. Как правило, двухзначные метки предназначены для дробных двигателей, но в них могут быть встроены двигатели большей мощности.

Требования к напряжению

Напряжение, частота и фаза - все это часть требований к напряжению. В большинстве случаев в Северной Америке и Европе трехфазные двигатели оснащены дисплеями с двойным напряжением, например 230/460.Стандартная рабочая частота для большинства электродвигателей составляет 60 Гц, хотя в Европе распространены двигатели с частотой 50 Гц. Это изменение в герцах указывает на то, что двигатель будет работать со скоростью 5/6 от нормальной скорости вращения. Фаза - это последний бит информации, включенный в требования к напряжению двигателя, указывающий тип требуемого источника питания, например трехфазный, однофазный и постоянный ток.

Корпуса и монтажные позиции

Информация о корпусе зависит от среды, в которой установлен двигатель.Есть две основные категории корпусов: открытые двигатели и закрытые двигатели.

Открытые двигатели

Применения для открытых двигателей включают в себя относительно чистые и сухие помещения внутри помещений, что важно, поскольку открытые кожухи двигателя позволяют воздуху циркулировать через обмотки.

Закрытые двигатели

Эти типы не допускают свободного воздухообмена между внешней и внутренней частью двигателя. Различия в герметичности корпуса и характеристиках охлаждения дополнительно различают типы двигателей закрытого типа, в том числе:

  • Полностью закрытый с вентиляторным охлаждением (TEFC)
  • Полностью закрытые, невентилируемые (TENV)
  • Полностью закрытый воздуховод (TEAO)
  • Полностью закрытая промывка (TEWD)
  • Взрывозащищенные корпуса (EXPL)
  • Опасная зона (HAZ)

Найдите электродвигатель, наиболее подходящий для вашего применения

Thomson Lamination Company - ведущий производитель штампованных компонентов для ламинирования двигателей, способный производить большие партии пластин ротора и статора из металлов с высокой проводимостью.

Ознакомьтесь с нашими возможностями по производству ламинации или свяжитесь с нами, чтобы узнать больше о наших решениях для ламинирования с электродвигателем.

Типы электродвигателей

Электродвигатели теперь более разнообразны и адаптируемы, чем когда-либо прежде. При планировании системы управления движением чрезвычайно важен выбор двигателя. Двигатель должен соответствовать назначению и общим рабочим характеристикам системы. К счастью, существует конструкция двигателя, подходящая для любых мыслимых целей.

К наиболее распространенным электродвигателям, используемым сегодня, относятся:

Бесщеточные двигатели переменного тока

Бесщеточные двигатели переменного тока

являются одними из самых популярных в управлении движением.Они используют индукцию вращающегося магнитного поля, генерируемого в статоре, для вращения как статора, так и ротора с синхронной скоростью. Для работы они полагаются на постоянные электромагниты.

Щеточные двигатели постоянного тока

В щеточном двигателе постоянного тока ориентация щетки на статоре определяет ток. В некоторых моделях решающее значение имеет ориентация щетки относительно сегментов стержня ротора. Коммутатор особенно важен в любой конструкции щеточного двигателя постоянного тока.

Бесщеточные двигатели постоянного тока

Бесщеточные двигатели постоянного тока

были впервые разработаны для достижения более высоких характеристик в меньшем пространстве, чем щеточные двигатели постоянного тока, и они меньше, чем сопоставимые модели переменного тока.Встроенный контроллер используется для облегчения работы при отсутствии контактного кольца или коммутатора.

Прямой привод

Прямой привод - это высокоэффективная технология с низким уровнем износа, которая заменяет обычные серводвигатели и сопутствующие им трансмиссии. Эти двигатели не только намного проще обслуживать в течение длительного периода времени, но и ускоряются быстрее.

Линейные двигатели

Эти электродвигатели имеют развернутый статор и двигатель, создающий линейную силу по длине устройства.В отличие от цилиндрических моделей, они имеют плоскую активную секцию с двумя торцами. Обычно они быстрее и точнее вращающихся двигателей.

Серводвигатели

Серводвигатель - это любой двигатель, соединенный с датчиком обратной связи для облегчения позиционирования; Таким образом, серводвигатели являются основой робототехники. Используются как поворотные, так и линейные приводы. Недорогие щеточные двигатели постоянного тока широко распространены, но их заменяют бесщеточные двигатели переменного тока для высокопроизводительных приложений.

Шаговые двигатели

В шаговых двигателях

используется внутренний ротор, управляемый электроникой с помощью внешних магнитов.Ротор может быть изготовлен на постоянных магнитах или из мягкого металла. Когда обмотки находятся под напряжением, зубья ротора выравниваются по магнитному полю. Это позволяет им перемещаться от точки к точке с фиксированным шагом.

Перед тем, как начать работу над какой-либо новой системой, тщательно подумайте о конкурирующих свойствах различных двигателей. Выбор правильного двигателя позволяет лучше начать любой проект.

Готовы узнать больше? Ознакомьтесь с курсом «Основы проектирования электродвигателей», предлагаемым колледжем движения и моторизации MCMA.

Типы электродвигателей: определение и типы электродвигателей переменного, постоянного тока и специальных электродвигателей

Мы знаем, что электродвигатели играют важную роль в различных секторах. В настоящее время на рынке доступно множество типов двигателей, но они более разнообразны и гибки, чем когда-либо прежде. Классификация этих двигателей может быть сделана на основе их работы и областей применения. Основными частями двигателей являются обмотки типа обмотки возбуждения и обмотки якоря. Двигатели являются наиболее важными машинами для систем управления движением, но их выбор может быть сделан на основе стоимости, а также области применения.В этой статье обсуждается , что такое электродвигатель и типы электродвигателей.

Различные типы электродвигателей

Двигатель - это электромеханическое устройство, используемое для преобразования одной формы энергии (электрической) в другую (механическую) для создания силы вращения. Принцип работы двигателя в основном зависит от связи двух полей, таких как электрическое и магнитное.

Доступны три типа электродвигателей: электродвигатели переменного тока, электродвигатели постоянного тока и электродвигатели специального назначения.В качестве входа двигатели переменного тока используют переменный ток, тогда как двигатели постоянного тока используют постоянный ток.

типов двигателей

Двигатель переменного тока

Двигатель переменного тока можно определить как двигатель, который изменяет энергию переменного тока на механическую с использованием принципа электромагнитной индукции. Двигатели переменного тока работают с переменным током, и основными частями этого двигателя являются статор и ротор. В двигателе статор - неподвижная часть, а ротор - вращающаяся часть.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о двигателе переменного тока.

Различные типы двигателей переменного тока

Двигатели переменного тока подразделяются на два типа, такие как синхронные двигатели и асинхронные двигатели.

1). Синхронный двигатель

В синхронном двигателе вращение ротора может быть синхронизировано с помощью частоты источника тока, и скорость двигателя остается стабильной при нестабильных нагрузках. Эти двигатели подходят для привода оборудования со стабильной скоростью. Они применимы в различных устройствах с высокой точностью позиционирования, таких как машины, роботы, системы управления технологическим процессом, а также приборы.

2). Асинхронный двигатель / асинхронный двигатель

Асинхронный двигатель / асинхронный двигатель - это разновидность двигателя переменного тока.В этом двигателе для создания крутящего момента требуется питание ротора. Этого можно добиться за счет электромагнитной индукции обмотки статора. В этом двигателе используется ротор с обмоткой / короткозамкнутым ротором. Эти двигатели работают с меньшей скоростью, так называемые асинхронные двигатели.

Двигатель постоянного тока

Двигатель постоянного тока (DC) - это наиболее часто используемое устройство, используемое для создания безостановочного движения и там, где требуется управление скоростью, например, для управления скоростью вращения, сервоуправления и т. Д.Этот двигатель состоит из двух частей, а именно статора и ротора, причем эти две части неподвижны и вращаются.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о двигателе постоянного тока: конструкция, работа и его применение.

Различные типы двигателей постоянного тока

Понимание различных типов двигателей постоянного тока также поможет вам понять, как они используются в различных приложениях и какой тип двигателя подходит для конкретного применения.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о типах двигателей постоянного тока: работа и их применение.

Типы специальных двигателей

На рынке доступны различные типы специальных двигателей. Это

  • Шаговый двигатель
  • Бесщеточные двигатели постоянного тока
  • Двигатель с гистерезисом
  • Двигатель сопротивления
  • Универсальный двигатель
1). Шаговый двигатель

Это бесщеточный двигатель постоянного тока, вращающийся ступенчато. Этот двигатель чрезвычайно полезен, поскольку его можно точно определить без использования датчика обратной связи, что означает, что он похож на контроллер с разомкнутым контуром.Этот двигатель состоит из ротора, известного как постоянный магнит, окруженного обмотками статора. Когда мы медленно стимулируем обмотки в определенном порядке и позволяем току через обмотки намагничивать статор, электромагнитные полюса вызывают толчок в двигателе. Это основной принцип работы шагового двигателя.

2). Бесщеточные двигатели постоянного тока

Бесщеточные двигатели постоянного тока или двигатель с BLDC коммутируются электронно и не содержат щеток.Контроллер подает импульсы тока на обмотки двигателя для управления крутящим моментом, а также скоростью синхронного двигателя. Основные характеристики этого двигателя включают выдающуюся управляемость, высокий КПД и широко используются в нескольких приложениях. Основные преимущества этого двигателя - экономия электроэнергии по сравнению с другими типами электродвигателей.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о двигателях BLDC - Типы, работа и цели

3). Гистерезисный двигатель

Это синхронный двигатель с постоянным воздушным зазором и без возбуждения постоянным током.Для работы он использует как однофазное, так и трехфазное питание. Крутящий момент в этом двигателе может быть вызван индуцированным вихревым током, а также гистерезисом под действием магнитного потока в обмотках статора. Работа этого двигателя в основном зависит от магнитного потока, который постоянно вращается.

В этом двигателе обмотка статора включает два однофазных источника питания для работы в фазе спита. Эта обмотка статора подключена к однофазному источнику питания для запуска, а также для работы двигателя.В этом двигателе ротор выполнен в виде стального цилиндра с гладким хромированием и не имеет обмотки. Этот двигатель имеет высокое удельное сопротивление, поэтому чрезвычайно трудно изменить магнитную полярность, которая возникает из-за вращающегося потока ротора. Ротор в двигателе движется синхронно, потому что полюс магнитно заблокирован статором.

4). Электродвигатель с сопротивлением

Этот электродвигатель поддерживает магнитные полюса, которые непостоянны на ферромагнитном роторе.Крутящий момент может возникать, когда в двигателе возникает магнитное сопротивление. Эти двигатели подразделяются на разные типы, а именно: синхронные, регулируемые, шаговые двигатели с регулируемым сопротивлением и шаговые двигатели с регулируемым сопротивлением. Эти двигатели генерируют чрезвычайно высокую удельную мощность при меньших затратах и ​​используются в нескольких приложениях.
Основные недостатки этого двигателя заключаются в том, что при работе с пульсацией с высоким крутящим моментом на низкой скорости может возникать шум из-за пульсации крутящего момента.

5). Универсальный двигатель

Это уникальный тип двигателя, который работает либо от постоянного тока, либо от однофазного переменного тока.Эти двигатели называются универсальными. В этих двигателях две обмотки, такие как якорь и возбуждение, соединены последовательно, что называется последовательной обмоткой. Этот двигатель создает высокий пусковой крутящий момент. Итак, эти двигатели встроены в устройство. Эти двигатели работают на высоких скоростях, выше 3500 об / мин. На рынке доступны два типа универсальных двигателей: компенсированный и некомпенсированный. Таким образом, речь идет о разных типах электродвигателей.

Итак, это все электродвигателя типа .В настоящее время они более разные и гибкие. Выбор двигателя очень важен при управлении движением системы. Электродвигатель должен полностью соответствовать целям и задачам системы. Некоторые из наиболее часто используемых двигателей описаны выше. Вот вам вопрос, что такое особенные моторы?

Классификация моторных навыков - видео и стенограмма урока

Классификация двигательных навыков

Теперь, когда мы понимаем две большие категории двигательных навыков, давайте поговорим о движениях немного подробнее.Во-первых, дискретных движений - это виды навыков и действий, которые имеют наблюдаемое начало и конец. Другими словами, вы можете идентифицировать их как навыки, с помощью которых вы можете видеть, когда человек начинает и заканчивает их. Так, например, стрельба в баскетбол - это дискретное движение. Вы стоите, целитесь, бросаете мяч, и готово!

Последовательные движения выглядят немного иначе при выполнении, но в основном представляют собой серию отдельных моторных навыков, связанных между собой. Например, артисту балета, выполняющему упражнение, требуются серийные моторные навыки.Вы можете видеть, когда она заканчивает пируэт или когда заканчивается прыжок, но все эти движения связаны в серию.

Непрерывные движения выглядят иначе, чем дискретные и последовательные действия, и у них нет легко идентифицируемого начала или конца. Думайте об этом как о прогулке или беге по трассе. Трудно наблюдать, когда человек начинает и заканчивает это занятие.

Открытые и закрытые движения

Теперь, когда мы знаем, как выглядят различные виды двигательных навыков, мы можем дополнительно различать открытые и закрытые движения или навыки.Эти определения во многом связаны с окружающей средой, в которой происходит движение.

Открытые движения происходят в средах, где у нас нет большого контроля. Возьмем, к примеру, серфинг. Вы можете забраться на доску в воду, но волны, ветер, солнце и температура воды - все это факторы окружающей среды, которые влияют на ваше завершение этого навыка. В тот день волны могут быть слишком большими для вас, или же из-за низкой температуры воды будет сложно выполнять трюки на доске для серфинга.

Открытая моторика также встречается в таких ситуациях, как командные виды спорта. Если вы играете в футбольной команде, вы полагаетесь на других своих товарищей по команде, чтобы выиграть игру. Возможно, вы не сможете предсказать их движения, что сделает ваши движения более сложными.

Закрытые движения противоположны открытым движениям и относятся к навыкам, которые выполняются в более предсказуемой или стабильной среде. Так, например, балерина, исполняющая сольный танец в танцевальной студии, - это закрытое движение.Маловероятно, что этой танцовщице нужно будет учитывать внешнюю среду, и ей не нужно беспокоиться о товарищах по команде.

Краткое содержание урока

Двигательные навыки , использование наших мышц, чтобы заставить наше тело двигаться и выполнять действия, которые мы хотим делать, имеют решающее значение в нашей повседневной жизни. Они позволяют нам делать все, от ходьбы и разговора до более сложных задач, таких как письмо или занятия спортом. Общая моторика - это навыки, необходимые для работы с большими мышцами нашего тела, например, когда мы используем руки и ноги.Они развиваются в раннем детстве. Мелкая моторика - это небольшие движения и действия, в которых задействованы более мелкие мышцы нашего тела, такие как пальцы рук или ног.

Давайте вспомним некоторые из используемых нами типов двигательных движений. Когда мы выполняем навык или задачу, у которой есть очень четкая начальная и конечная точки, например, стрельба стрелой по цели, это называется дискретным движением . Серийный механизм представляет собой серию отдельных движений, связанных между собой, как танец.Механизм непрерывного действия более плавный и не имеет легко идентифицируемого начала или конца. Непрерывные движения - это такие действия, как плавание или ходьба.

Нам также нужно подумать об окружающей среде, в которой выполняются движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
