Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

• Циркулярная пила
• Клей для дерева
• Компьютер
• Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
• Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

• Наждачная бумага (чтобы отшлифовать поверхность)
• Винты для дерева (чтобы загерметизировать корпус)
• Дрель
• Большая линейка
• Помощь другого человека (если нужно будет таскать тяжелые предметы)
• Грузовик (чтобы доставить пиломатериал)
• Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

• Сабвуфер на ваш выбор
• Пиломатериал
• Клеммы для колонок
• Провод колонок

Дополнительные предметы, которые вы можете купить:

• Ножки для сабвуфера (опционально)
• Краска или ковровое покрытие (опционально)
• Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
• Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

• Необходимый фунционал сабвуфера
• Xmax сабвуфера
• Эффективность
• Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

• Перейдите на главный сайт WinISD
• Скачайте WinISD PRO.
• После завершения загрузки запустите исполняемый файл.
• Следуйте инструкциям по установке.
• После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

• Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
• Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
• Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

1. Положите доски на плоскую поверхность
2. Сделайте необходимые измерения, согласно проекта
3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
4. Распилите доски в соответствии с измерениями

Советы:

• При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
• Семь раз отмерь — один раз отрежь
• Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

• Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
• При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
• Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

• ножки для сабвуфера
• переключатели для колонок
• решетки для колонок
• провода
• изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Как сделать сабвуфер своими руками

Короб – это одна из важнейших функциональных частей низкочастотного динамика. Без этого незаменимого элемента конструкции сабвуфер попросту будет гонять воздух, понижая процент текущего коэффициента полезного действия. Кроме того, короб помогает аккуратно спрятать полезную часть аудиосистемы, без каких-либо жертв ее общему дизайну.

Смысл правильного расчета такого изделия заключается в необходимости проектировки оформления динамиков, которое впоследствии будет устраивать вас не только музыкальными качествами полученной системы, но и внешним видом. В данном руководстве собраны все полезные советы и подробные рекомендации, отвечающие на вопрос о том, как сделать сабвуфер своими руками.

Разновидности коробов

Согласно конструкционным особенностям, акустическое оформление подразделяется на несколько основных видов:

1. Закрытое.
2. Фазоинвертор.
3. Полосовой громкоговоритель.

Закрытый короб – это самый популярный вариант оформления сабвуфера. Большинство владельцев аудиосистем отдает предпочтение данному виду вследствие простоты подобных изделий. Звуковые колебания, возникающие в замкнутой конструкции, изолируются от окружающей среды, а затухающая частота гасится об стенки, создавая объемный эффект. Основной недостаток закрытых коробов проявляется из-за фактора распределения энергии: усилия, воздействующие на внутреннюю часть системы оформления, способствуют теплоотдаче, негативным образом сказывающейся на качественных параметрах динамика.

Инструменты и материалы

Перед началом работ по изготовлению короба для сабвуфера своими руками следует определиться с набором используемых инструментов и материалов. Также нужно выполнить определенные расчеты, нарисовать чертежи, а также сформировать собственное пошаговое руководство, в обязательном порядке следуя ему в дальнейшем.

Для изготовления системы оформления для низкочастотного динамика можно использовать различные виды материалов. Изделия, созданные руками народных умельцев, как правило, выполнены из фанеры, ДСП или МДФ. На более профессиональном рынке пользуются спросом короба из прозрачного пластика или стекла, которые позволяют придать современный вид готовой конструкции. Однако аудиосистемы, заключенные в древесину, помимо достойного внешнего вида получают существенные бонусы к качественным характеристикам звучания. Перед началом работ важно определиться с местом, на котором будет установлен самодельный ящик.

В нашем случае процедура изготовления короба для сабвуфера своими руками потребует следующие инструменты и материалы:

• Динамик 10 на 12;
• Защитные решетки и розетки;
• Набор кабелей;
• Многослойная фанера толщиной 20мм;
• Лист ДВП;
• Эпоксидный клей;
• Кисточка;
• Стеклоткань;
• Строительный или обычный скотч;
• Шурупы по дереву;
• Ручная дрель;
• Лобзик.

Весь набор можно приобрести в крупном строительном магазине – буквально за один заход.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

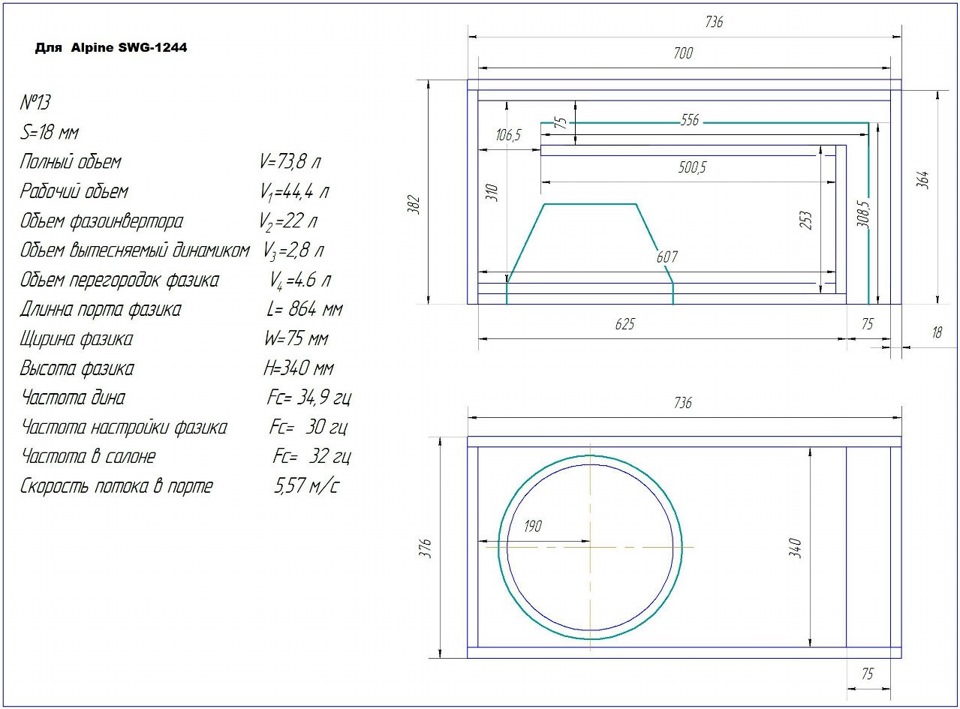

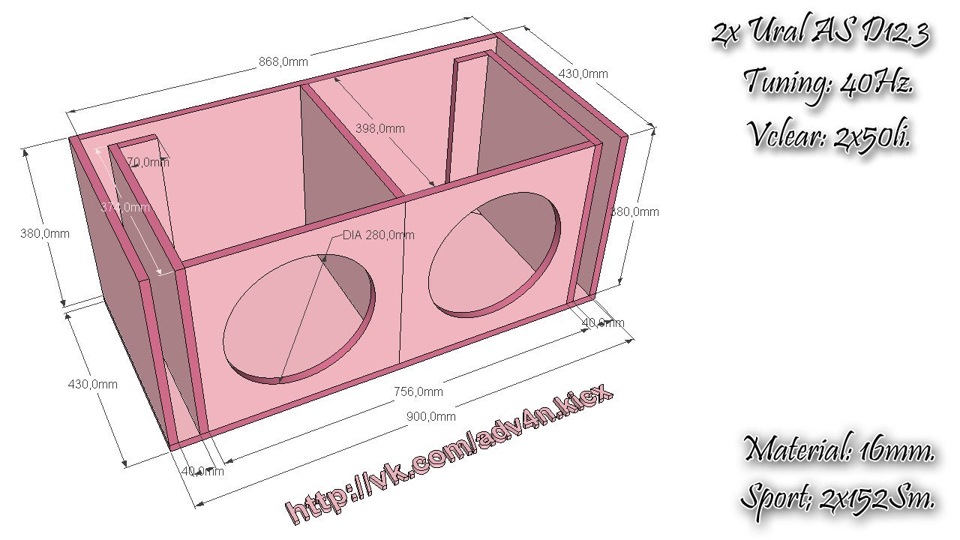

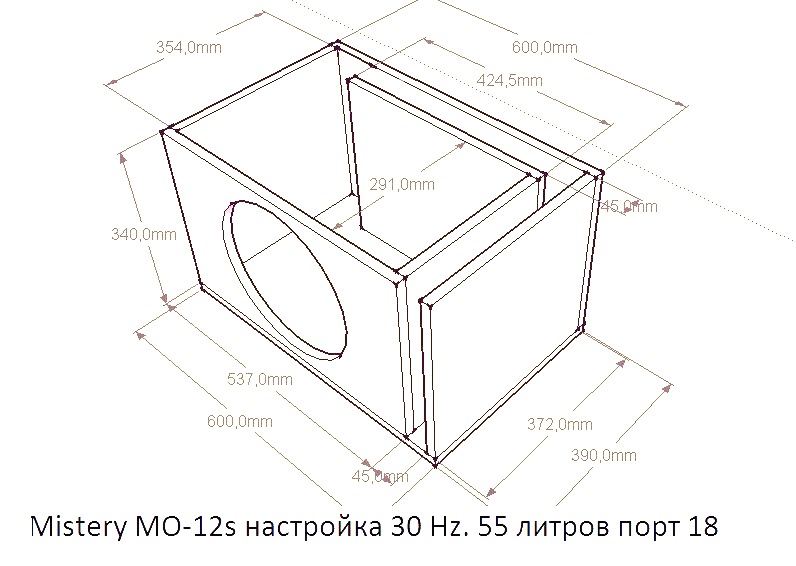

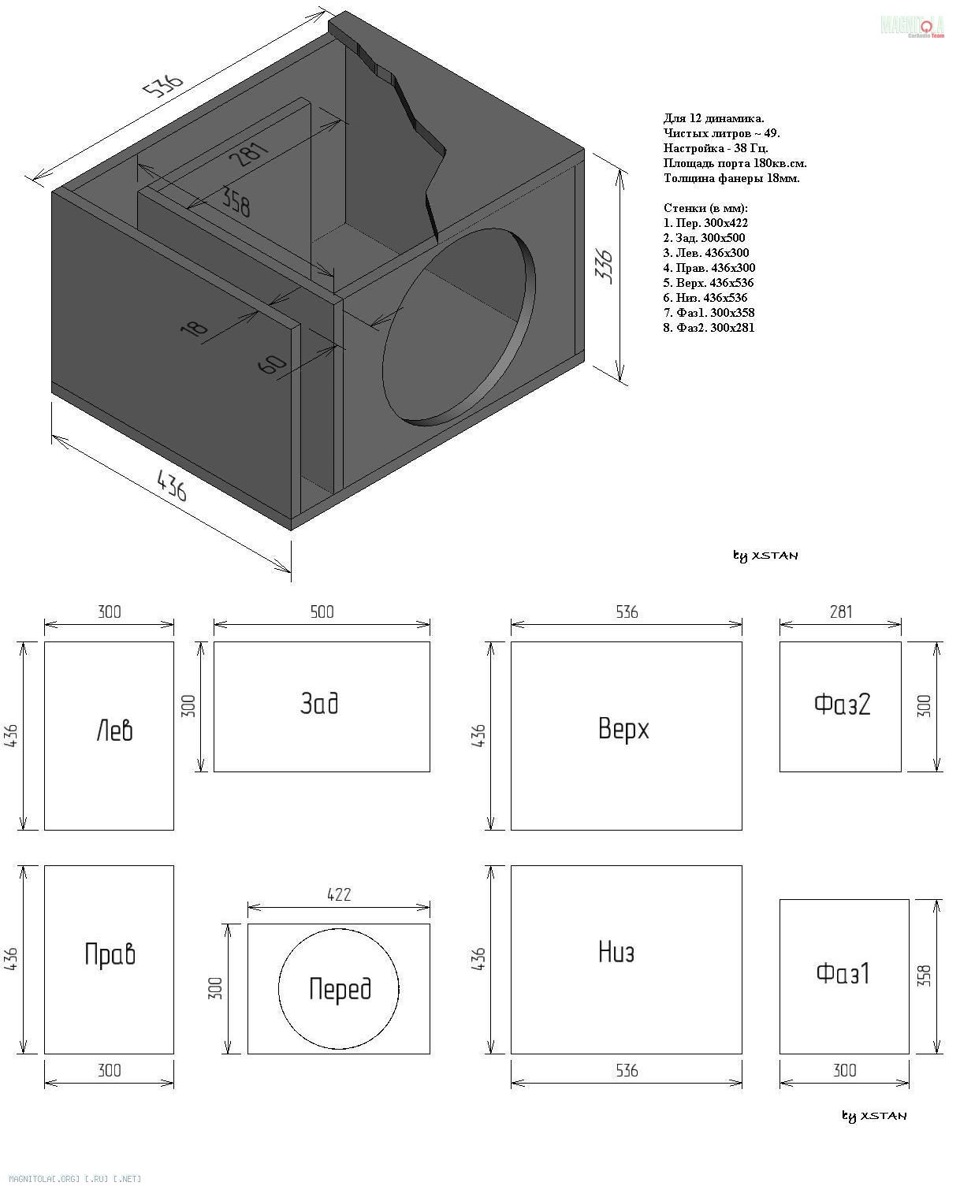

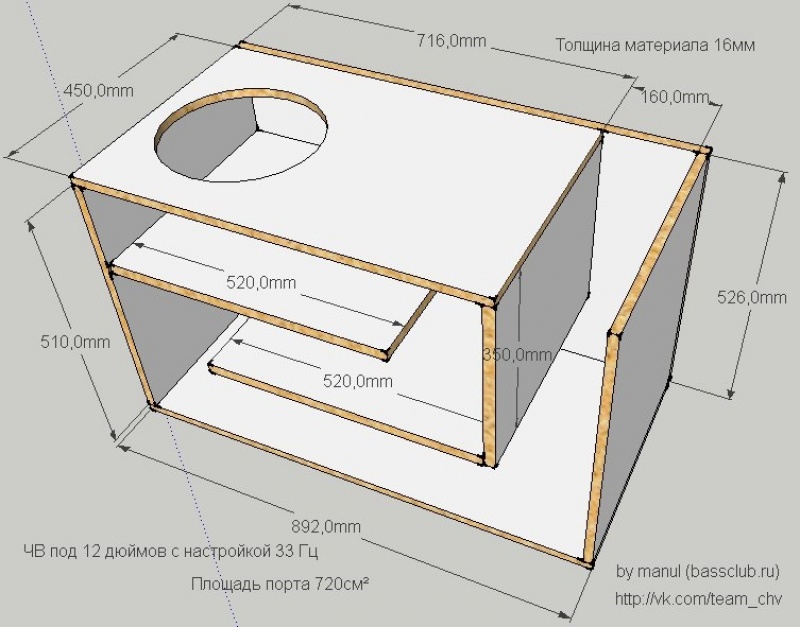

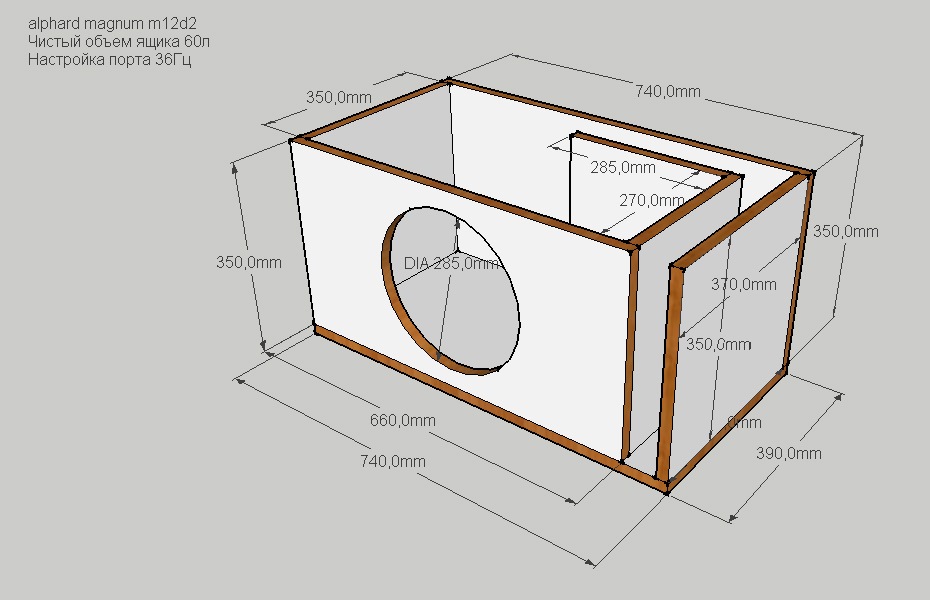

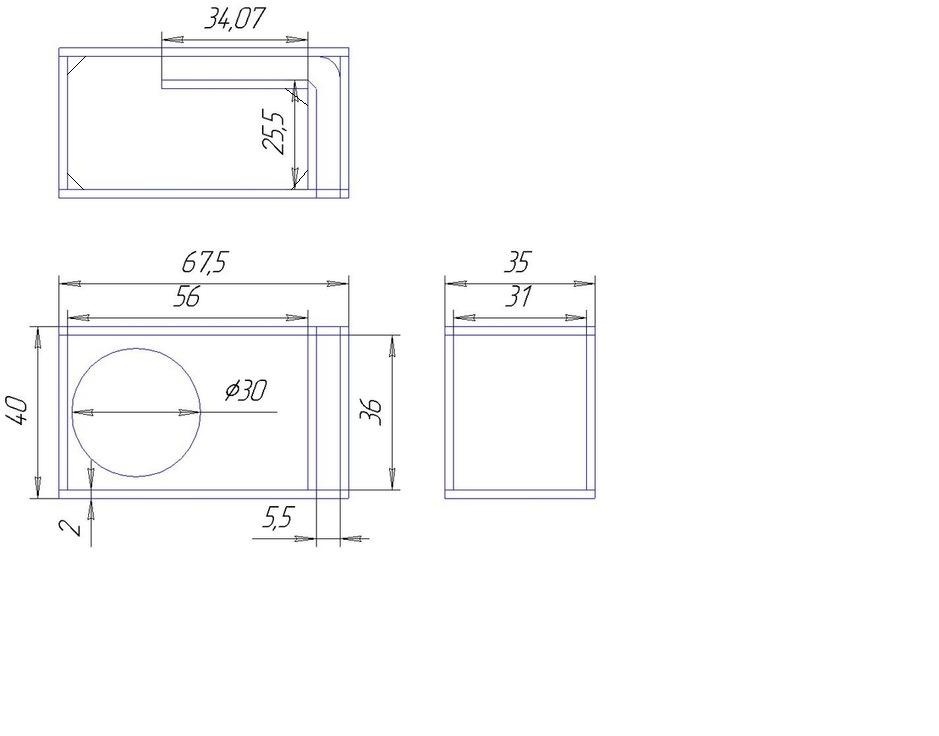

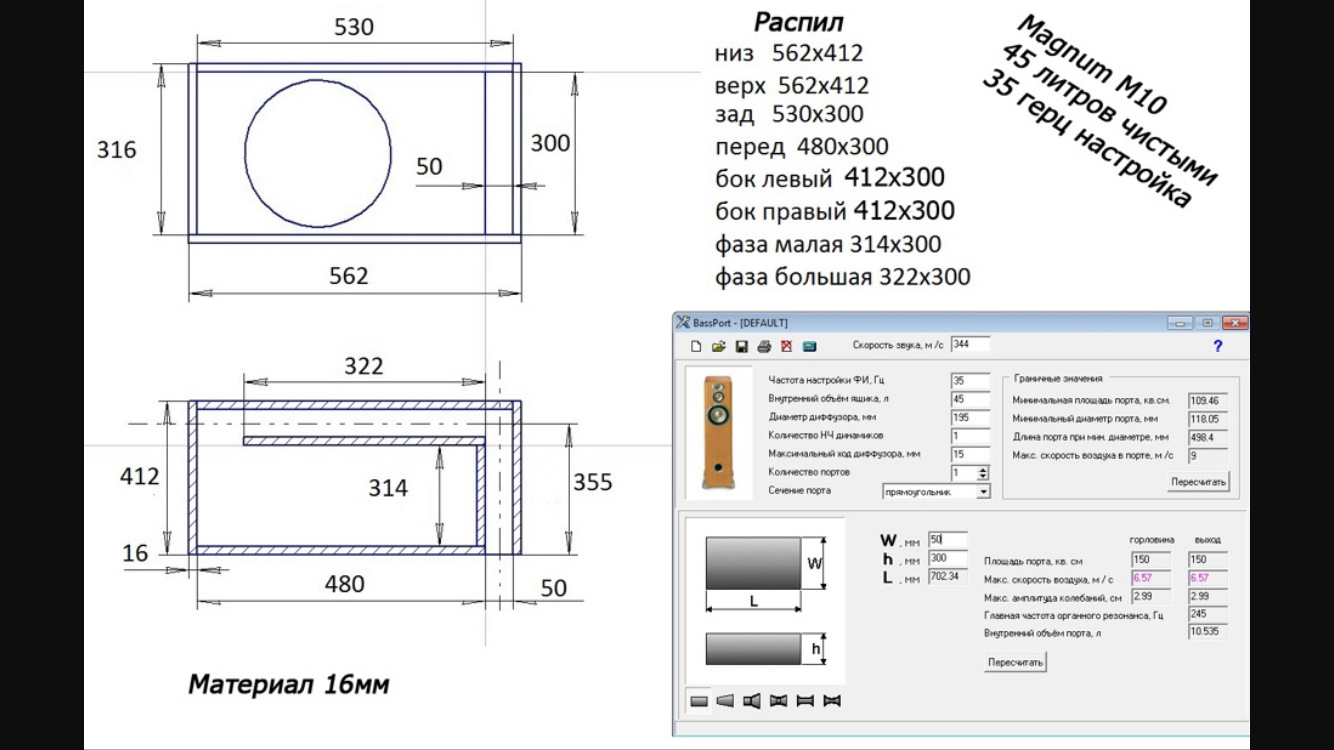

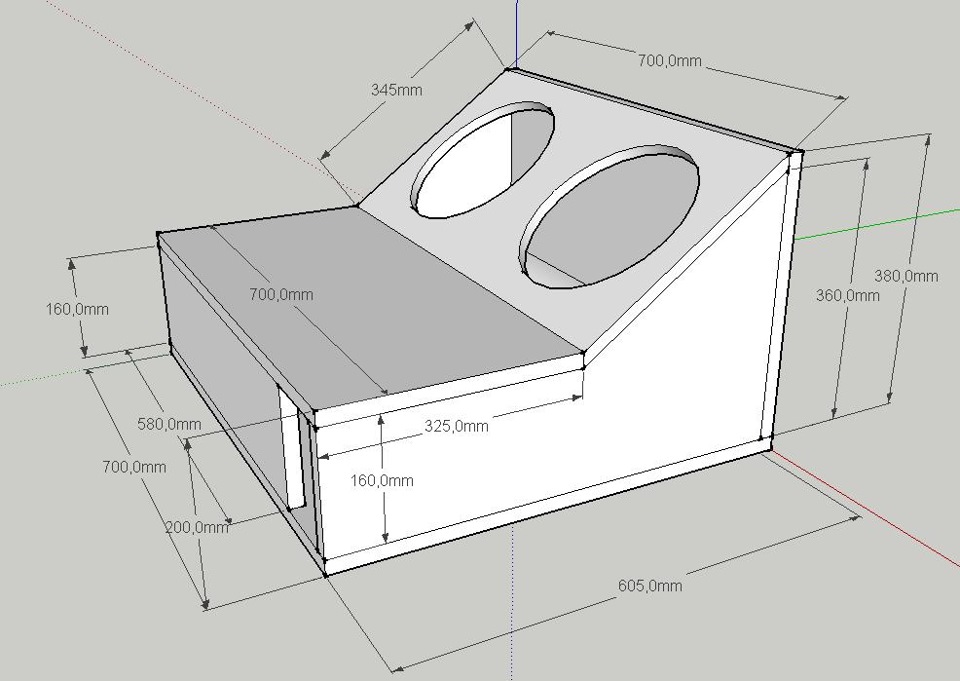

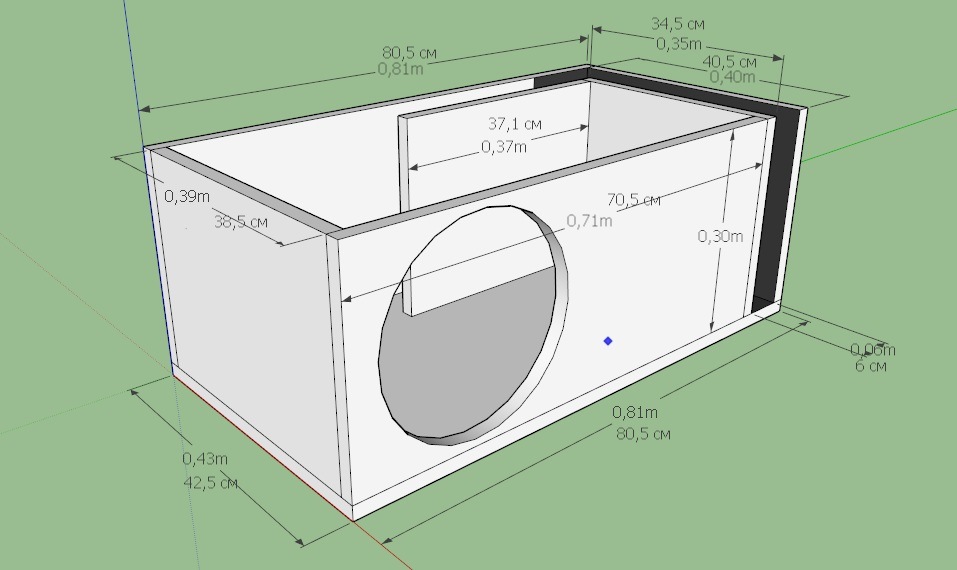

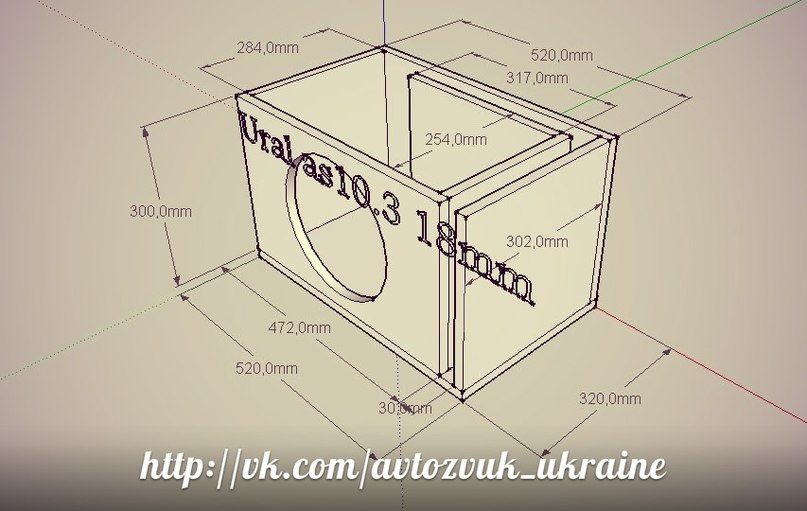

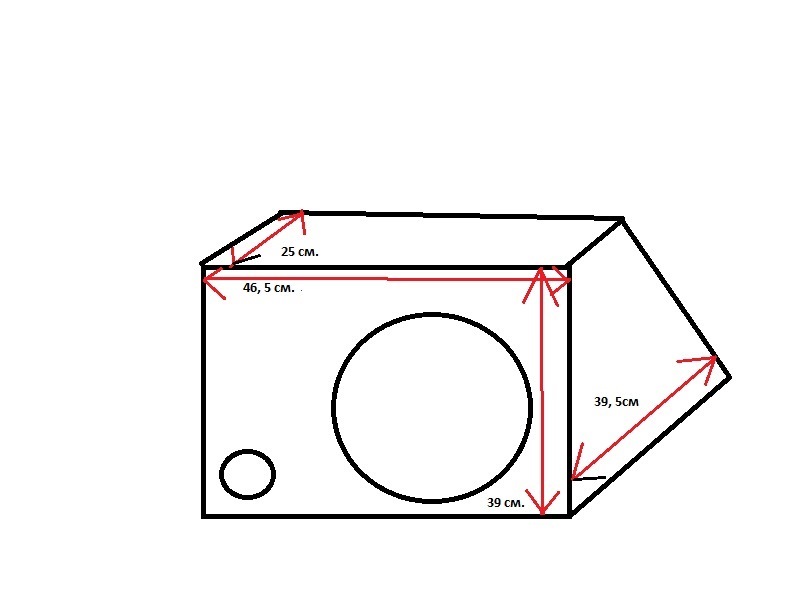

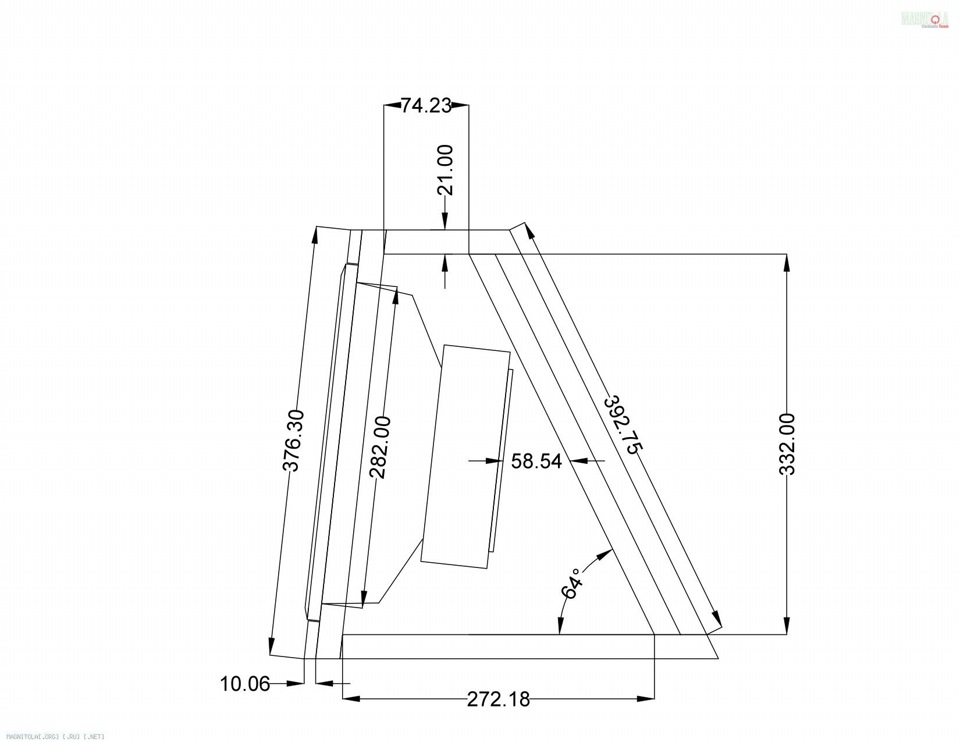

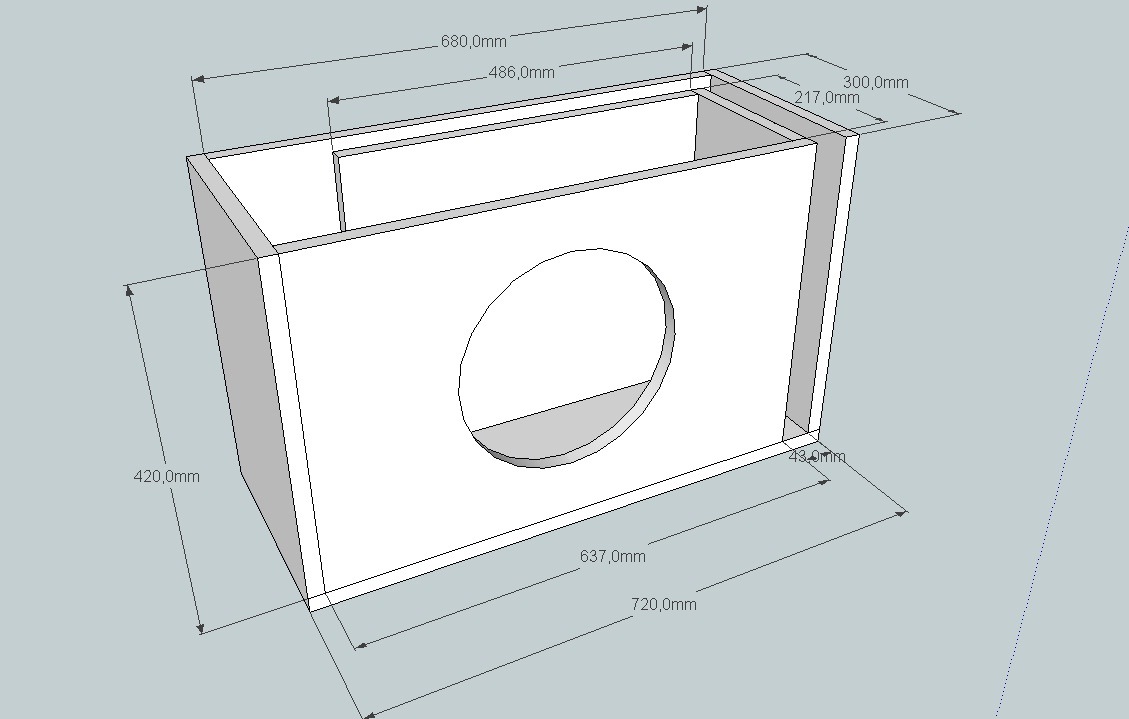

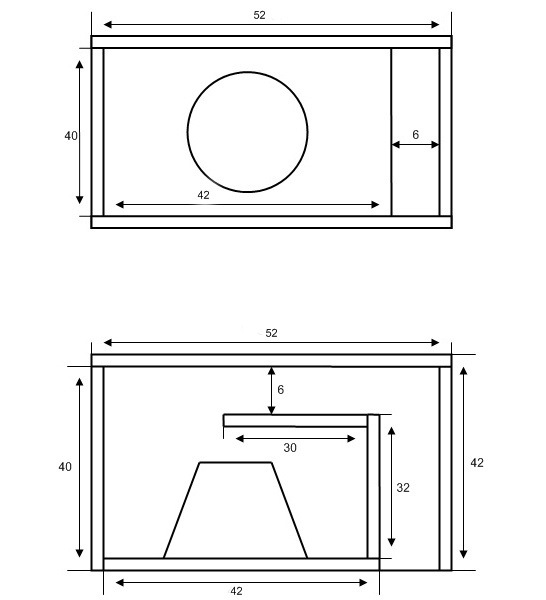

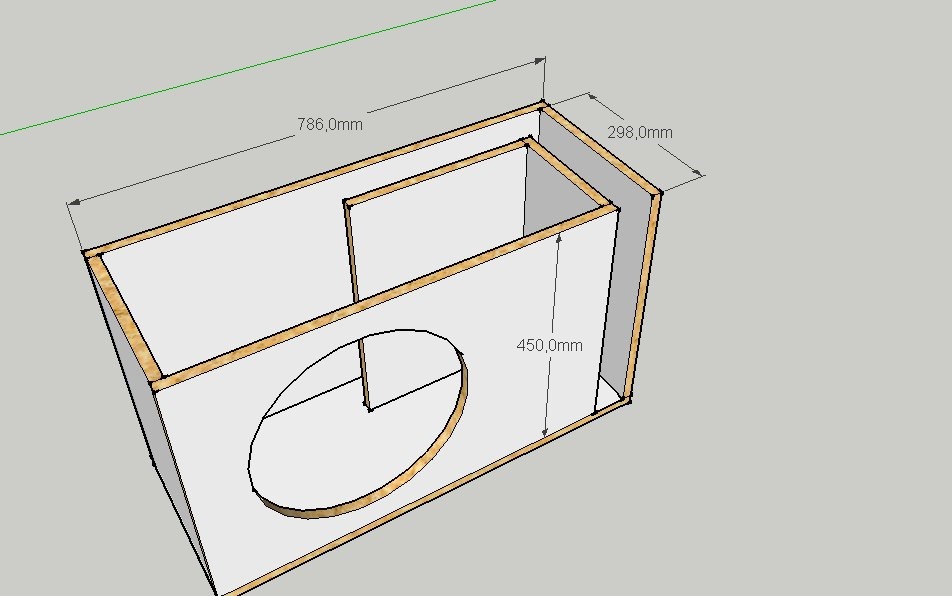

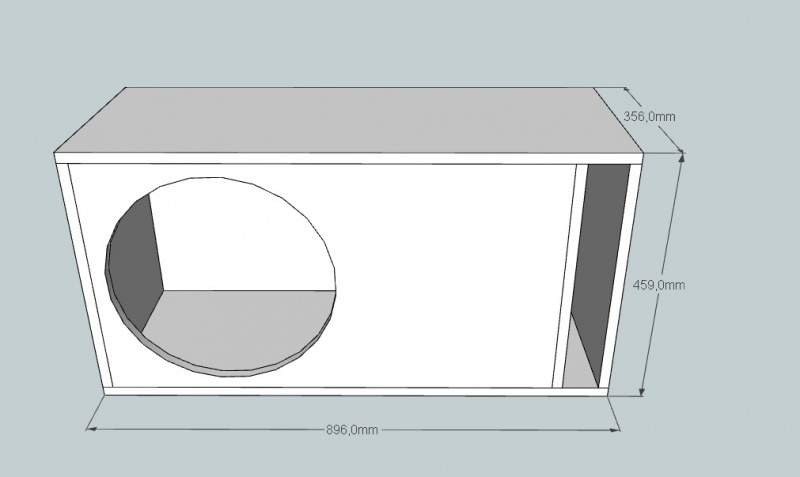

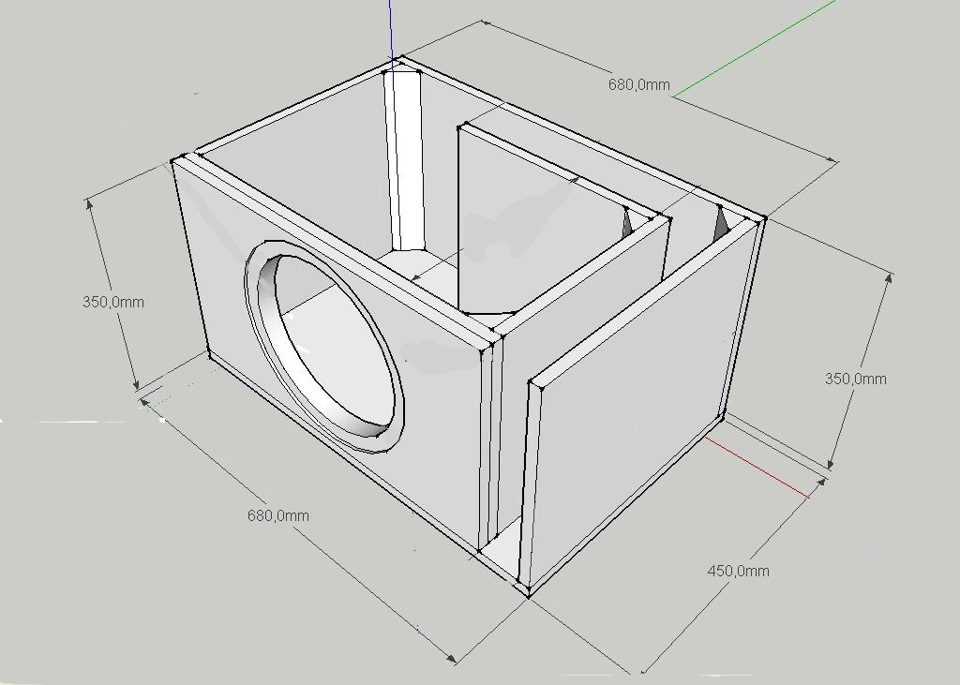

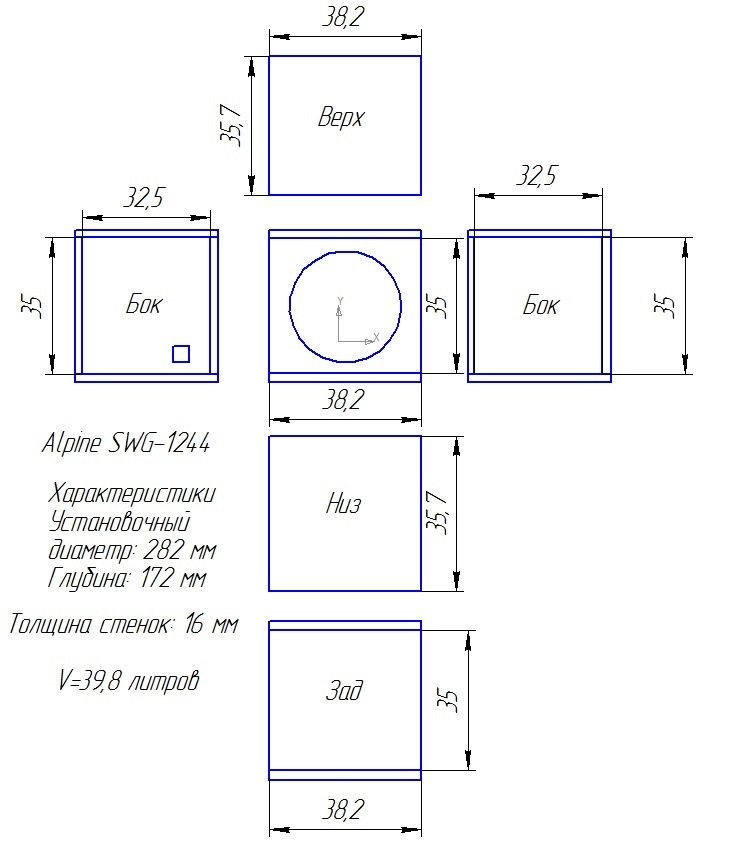

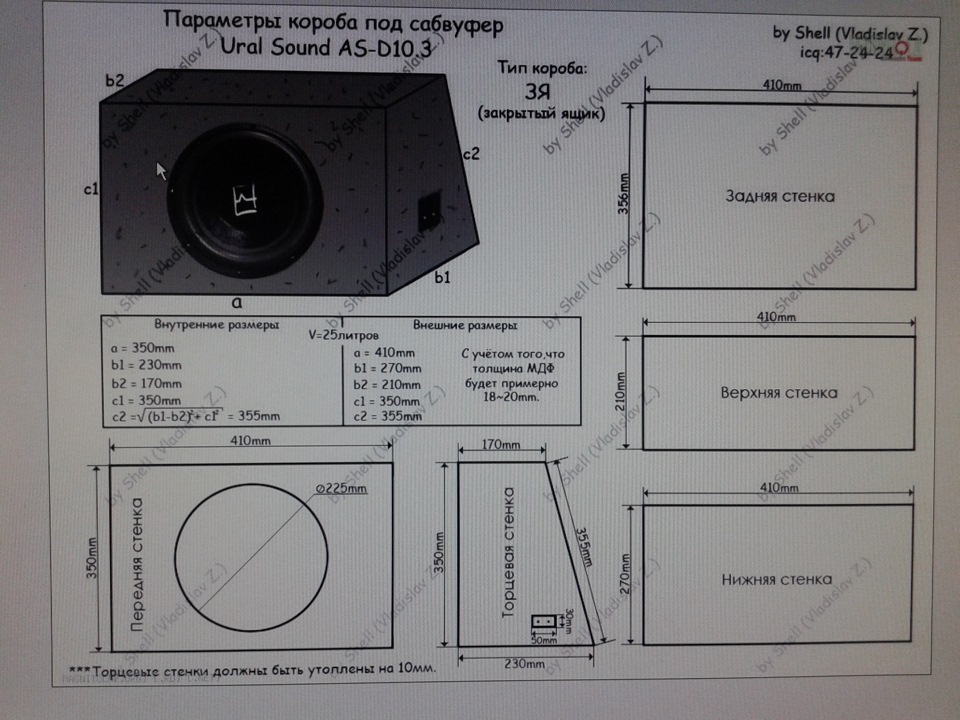

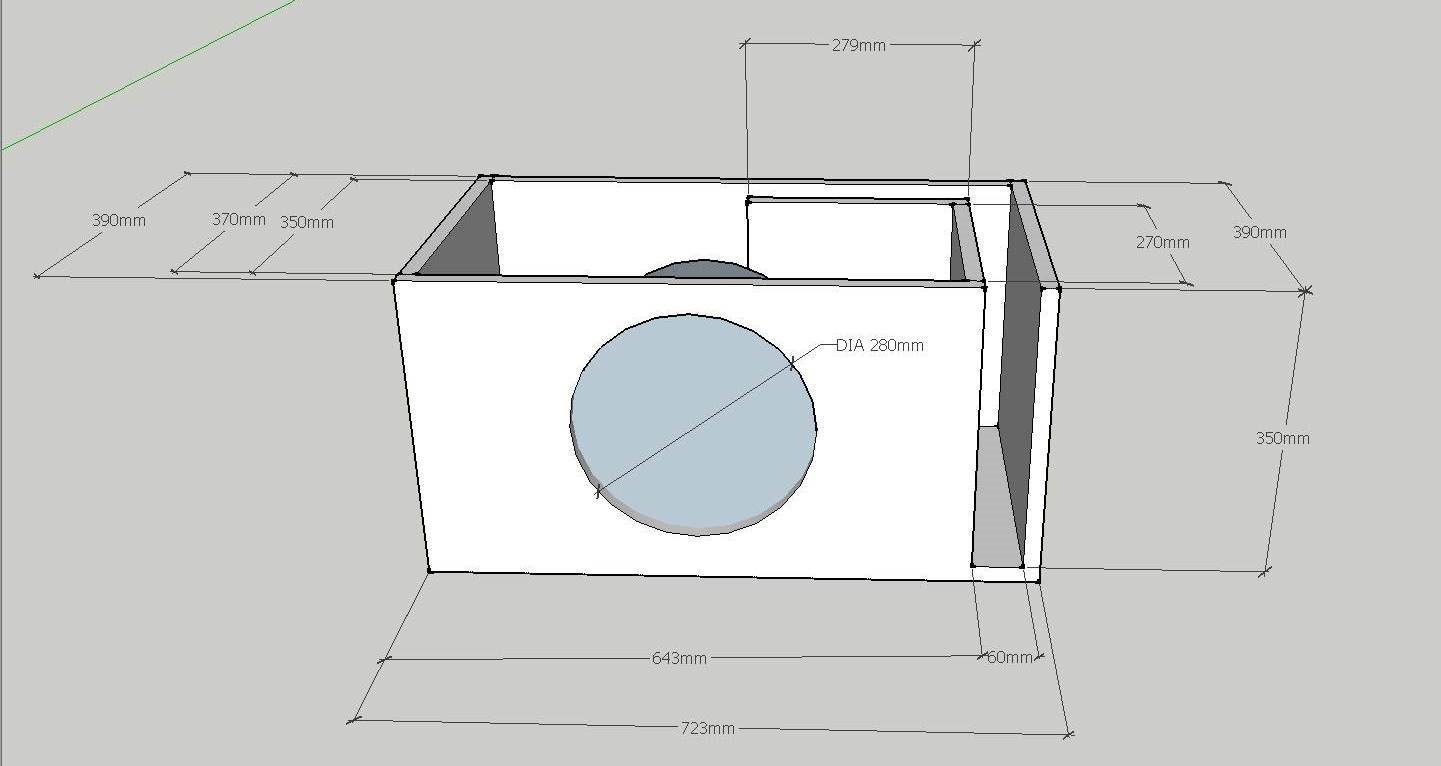

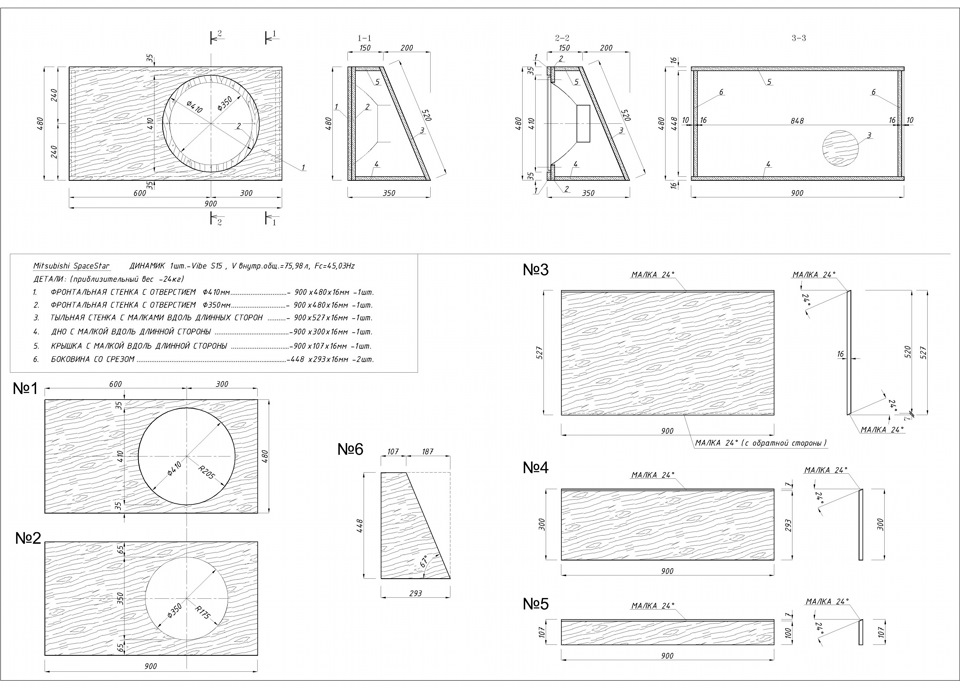

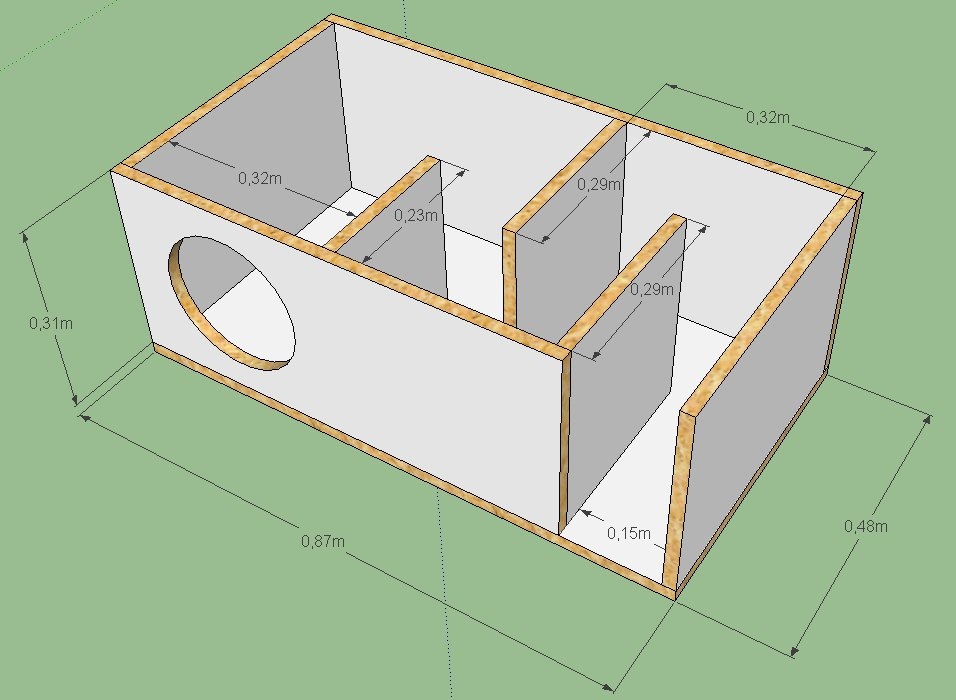

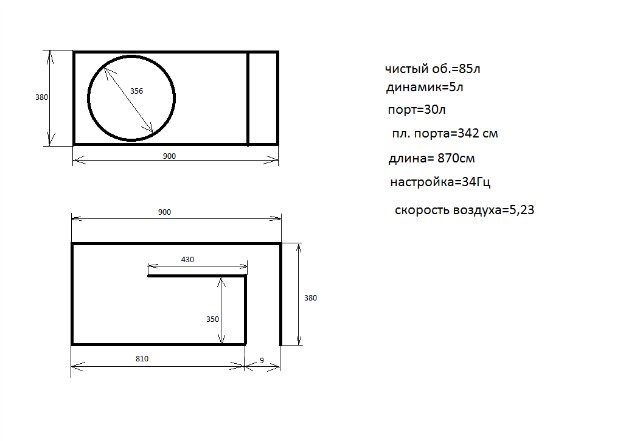

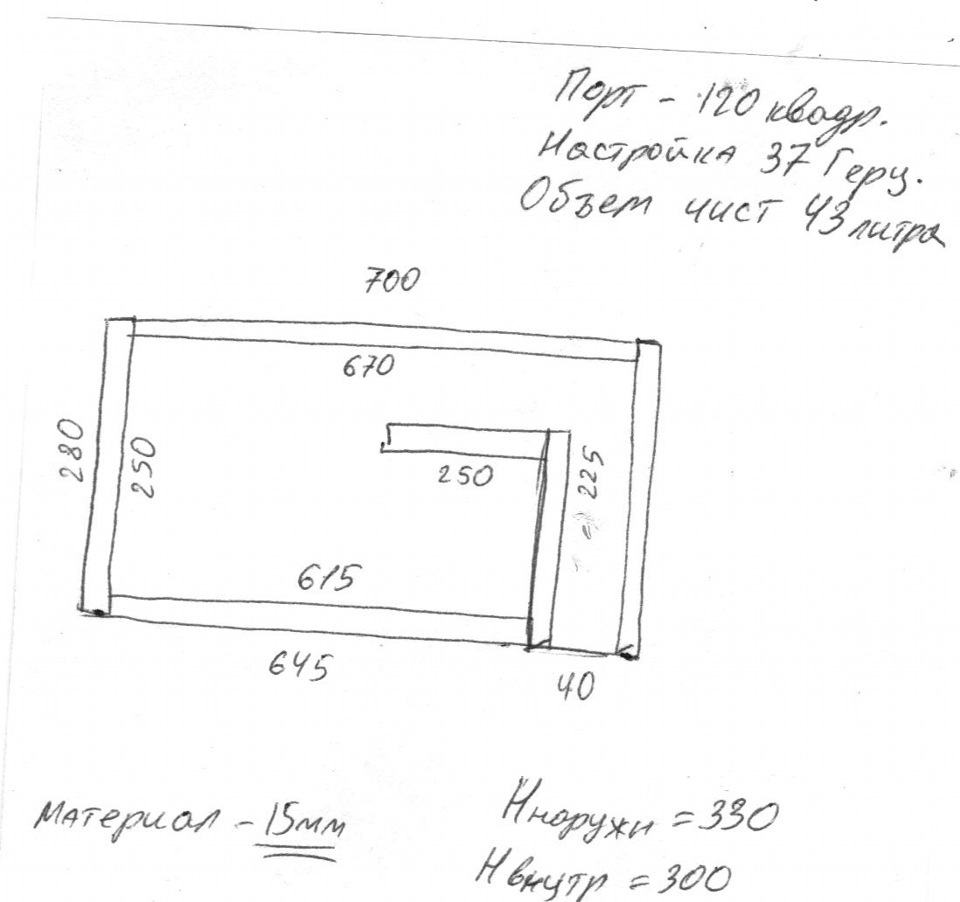

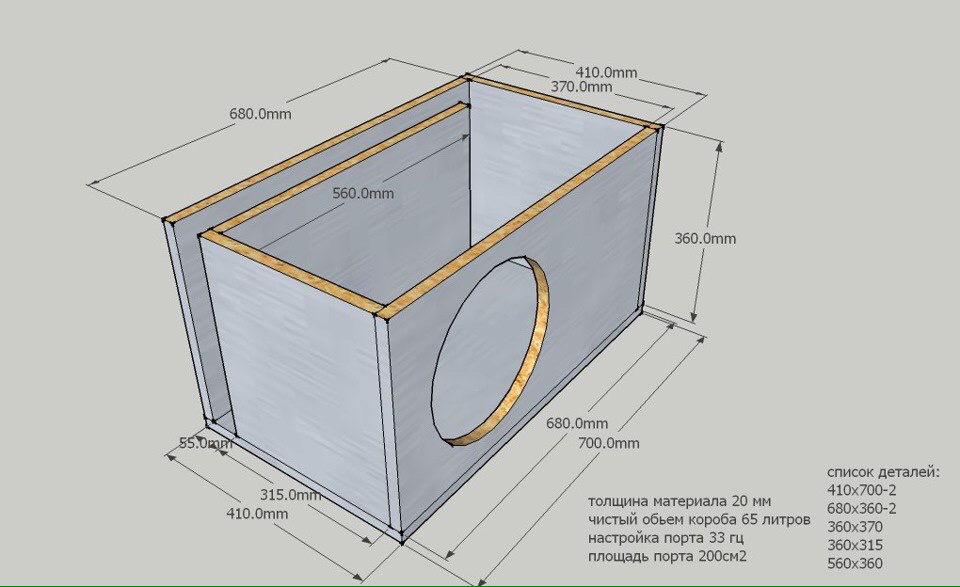

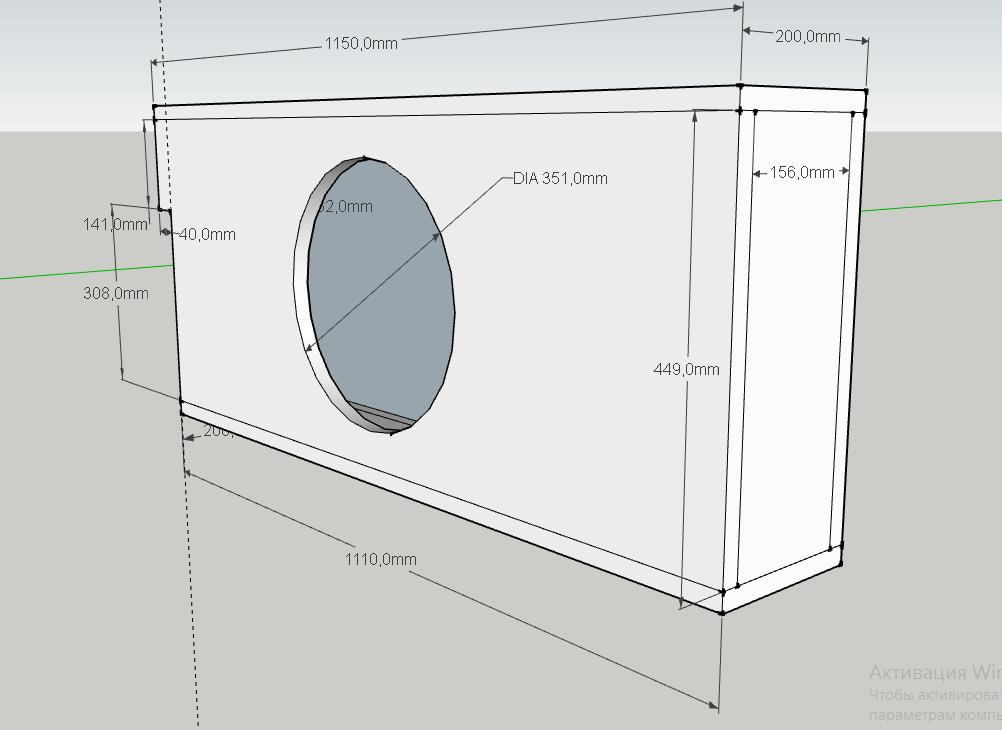

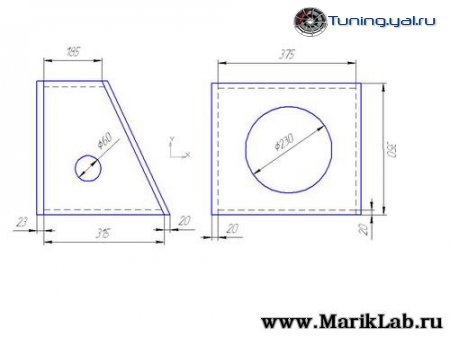

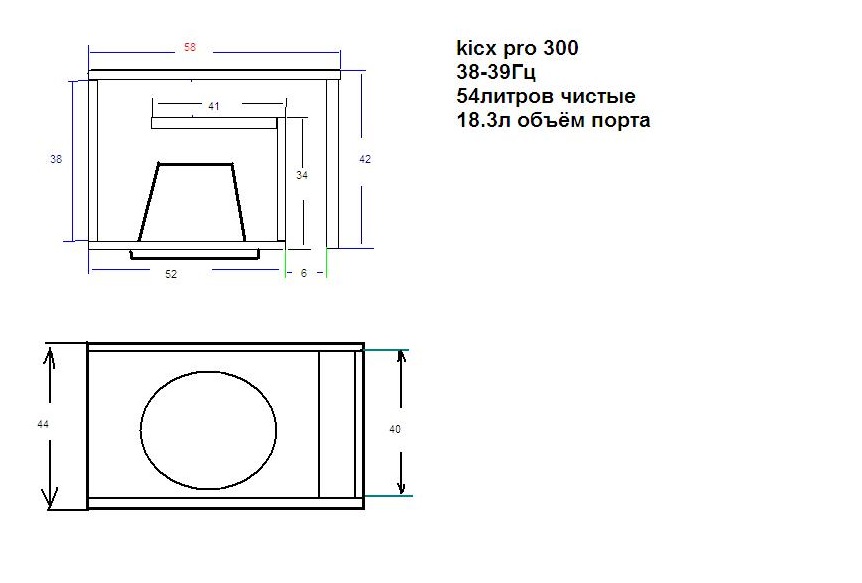

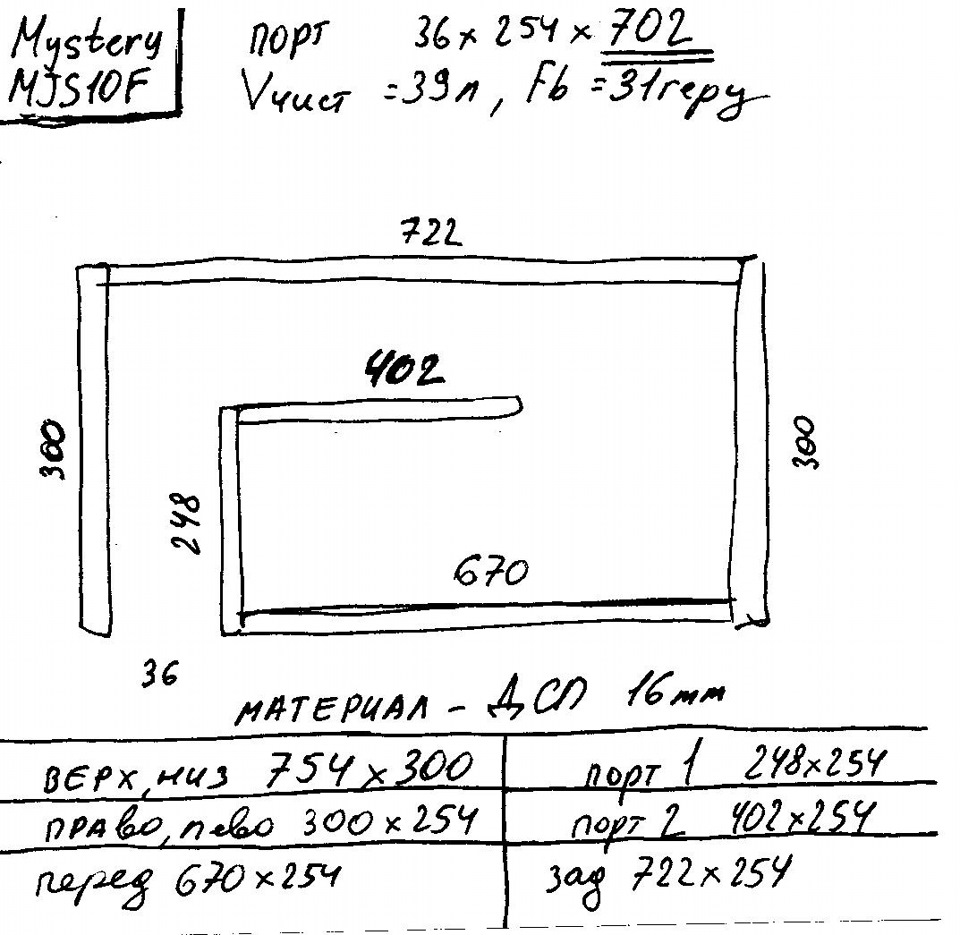

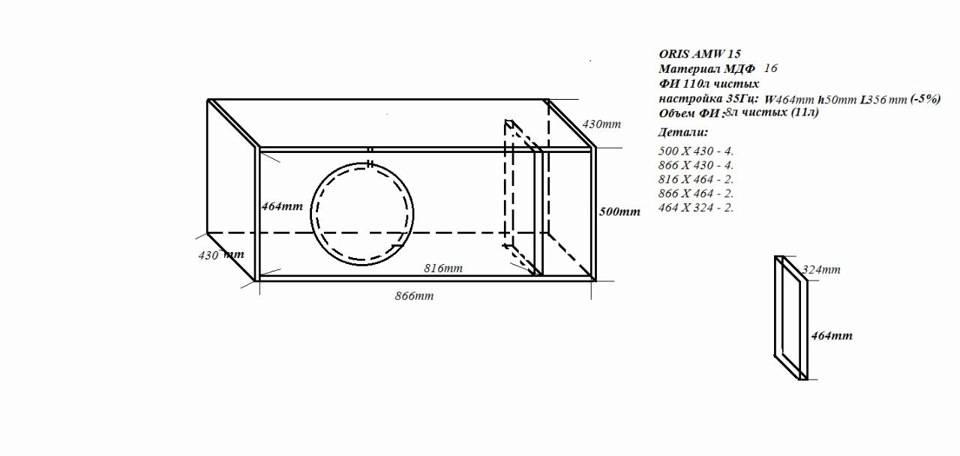

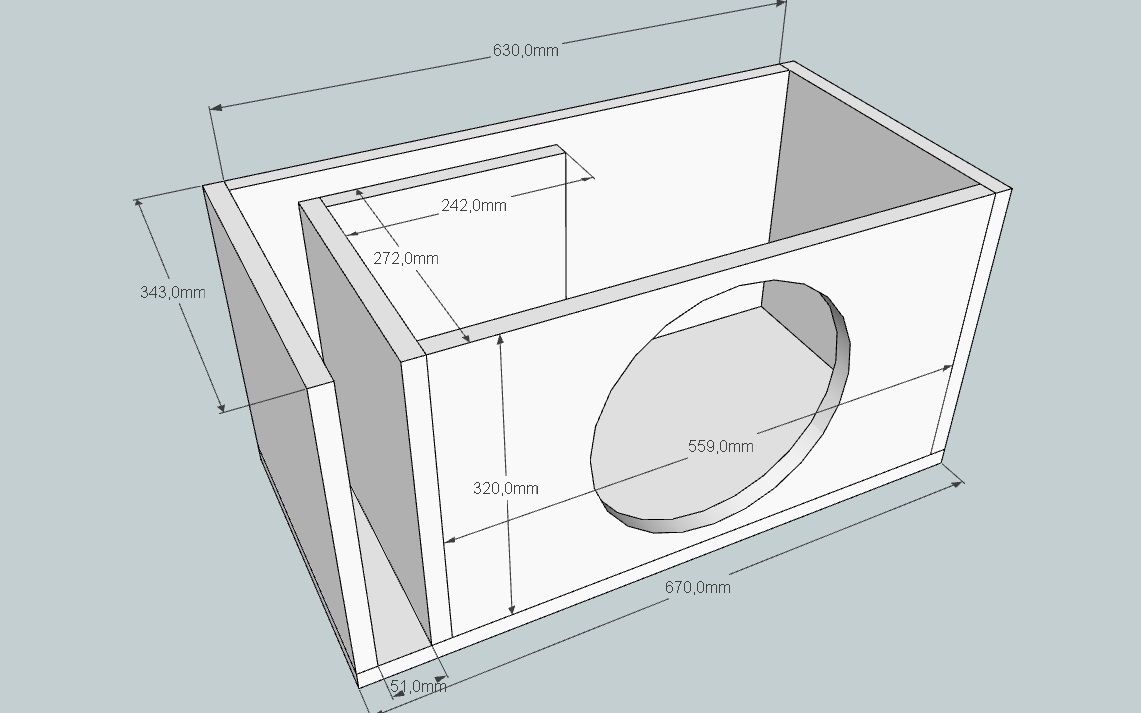

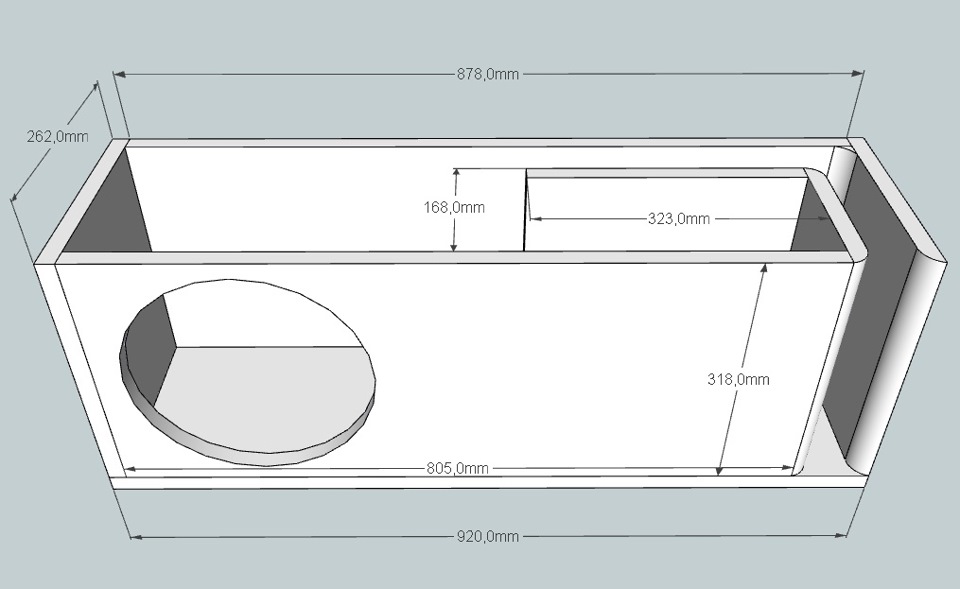

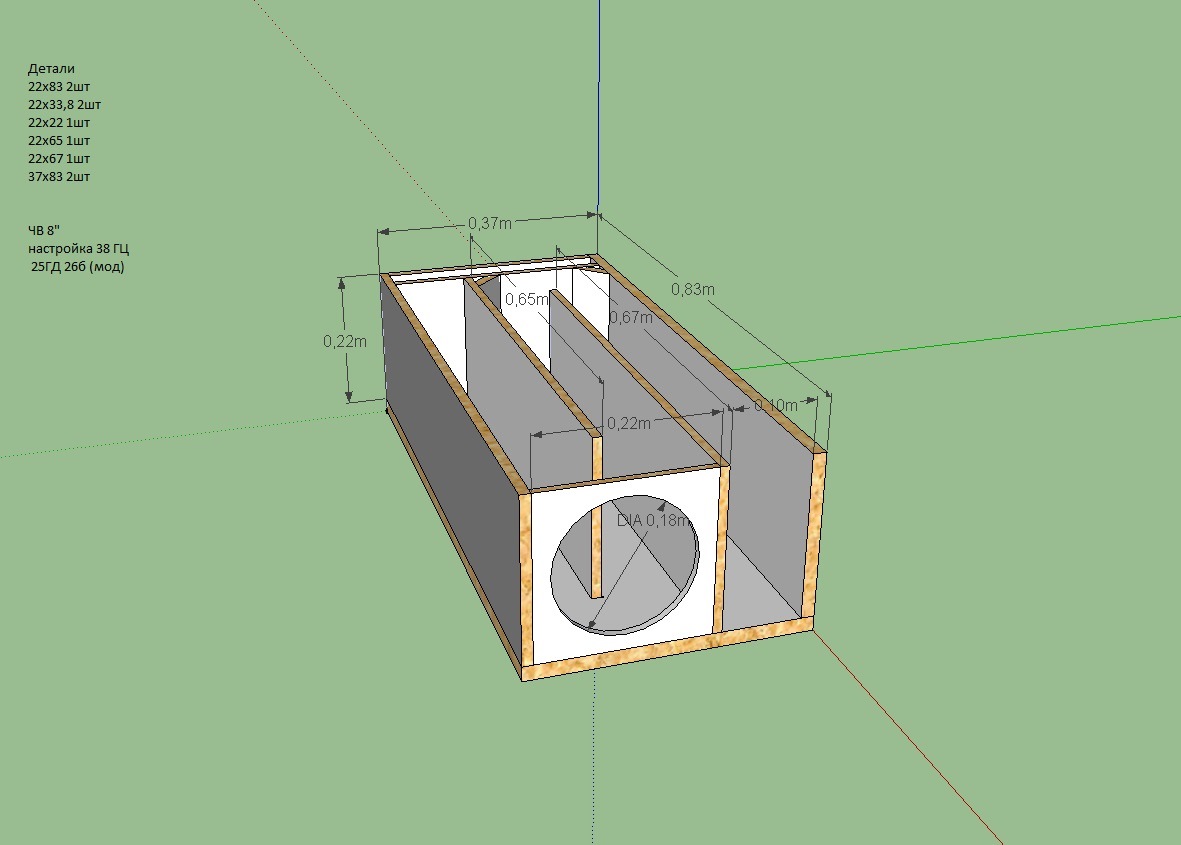

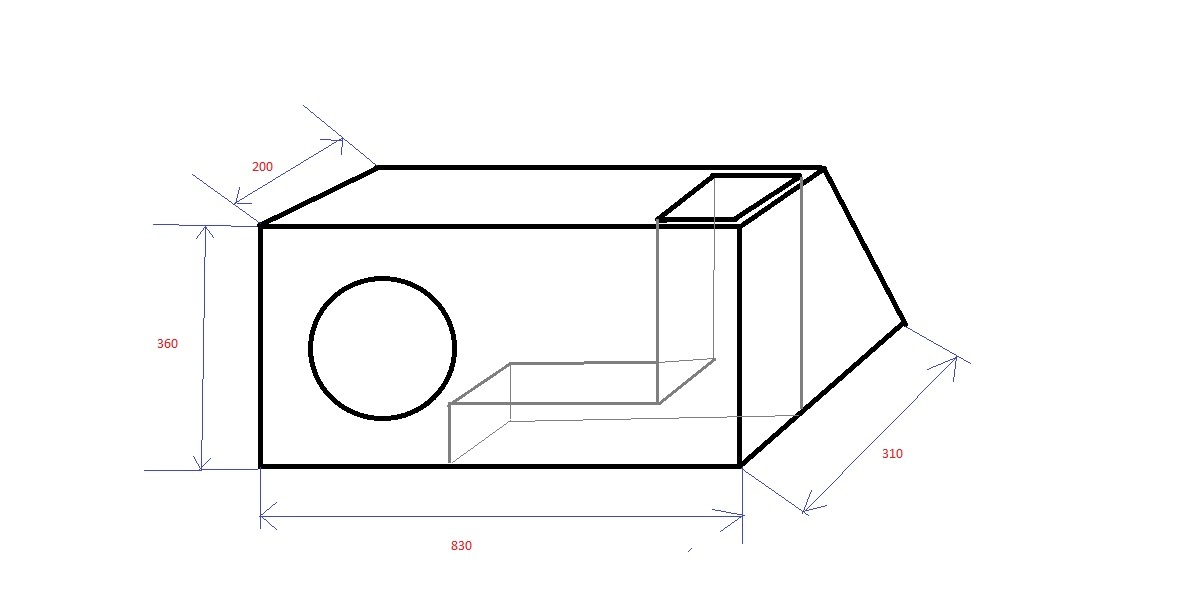

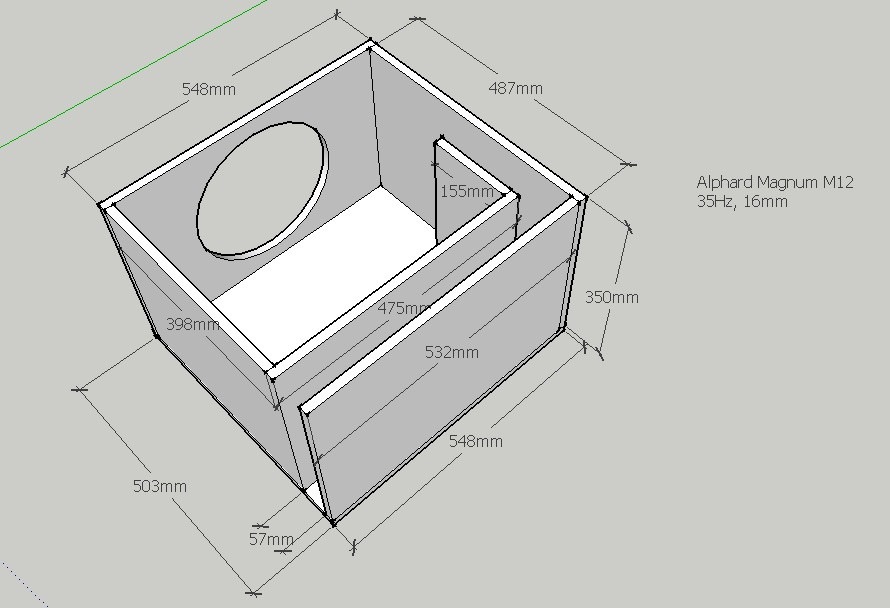

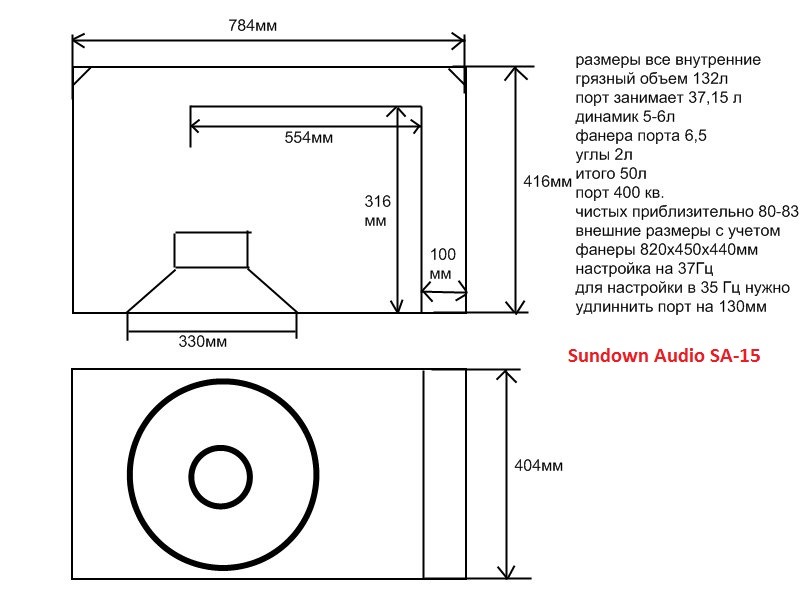

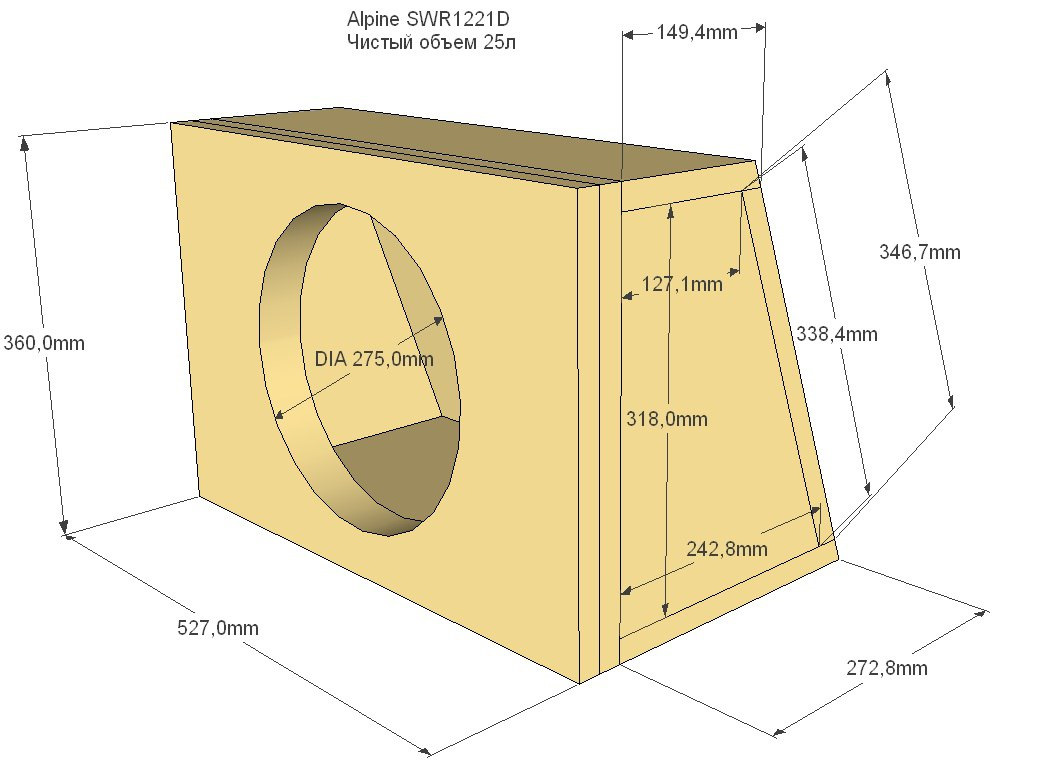

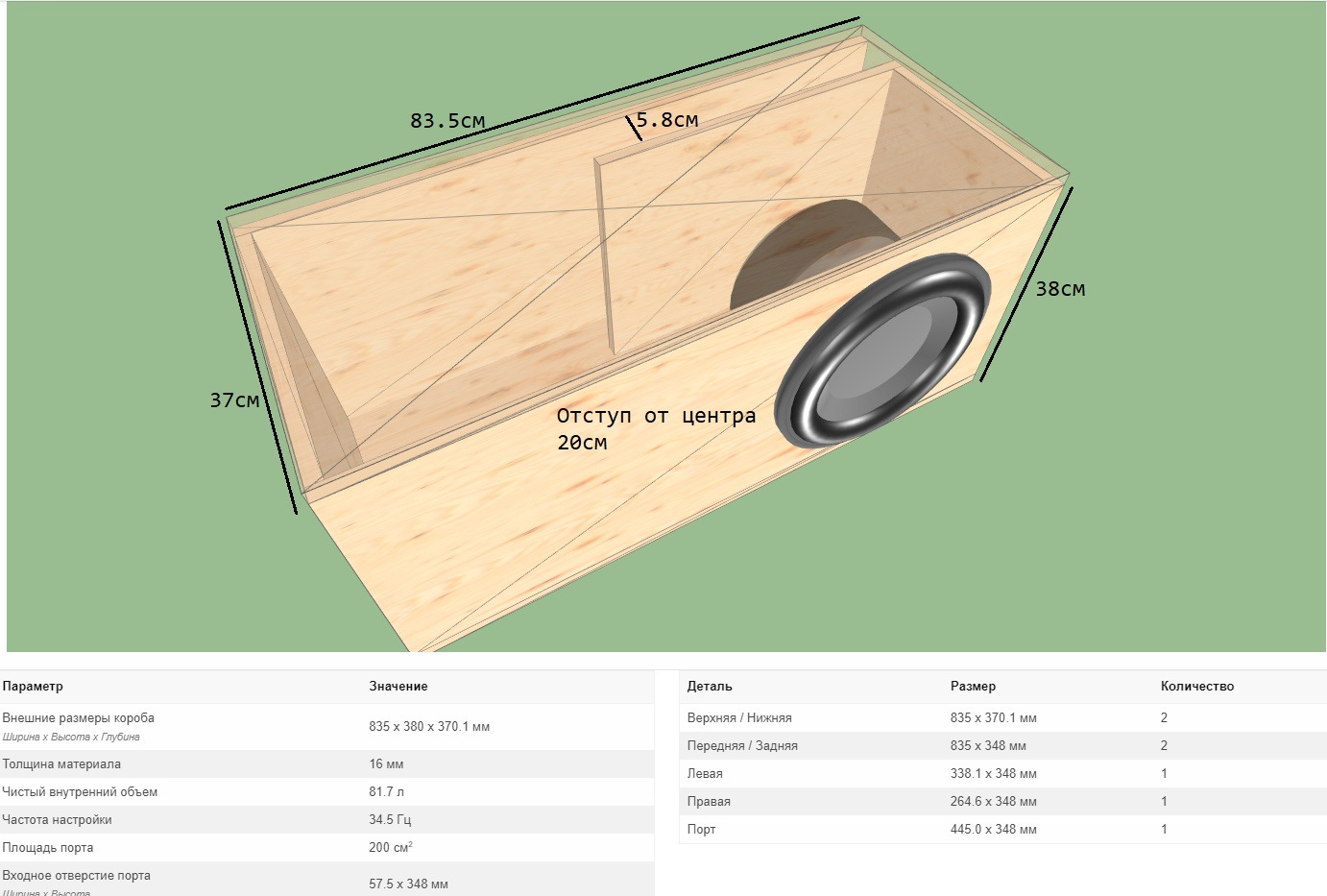

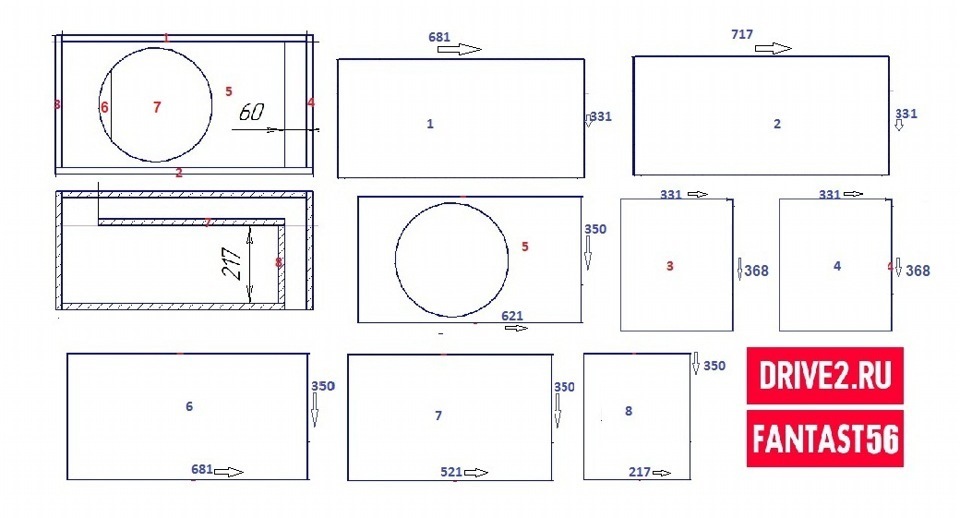

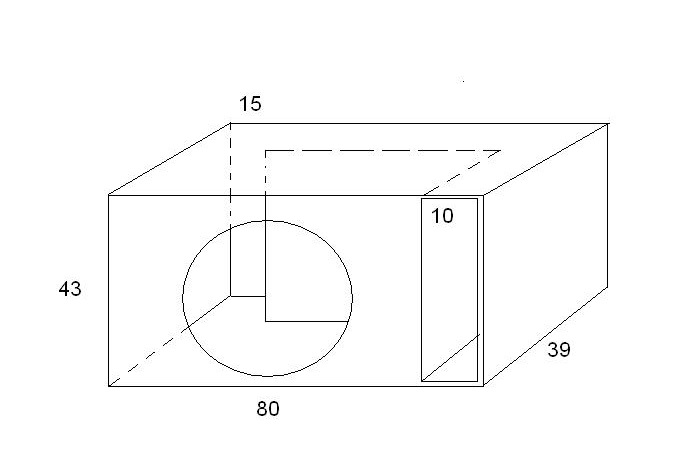

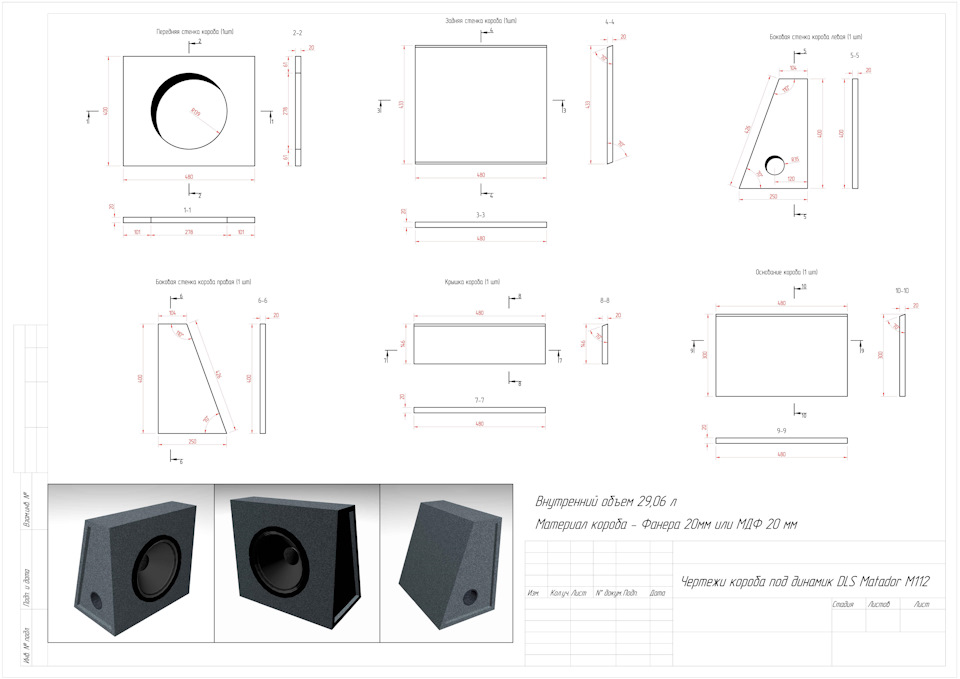

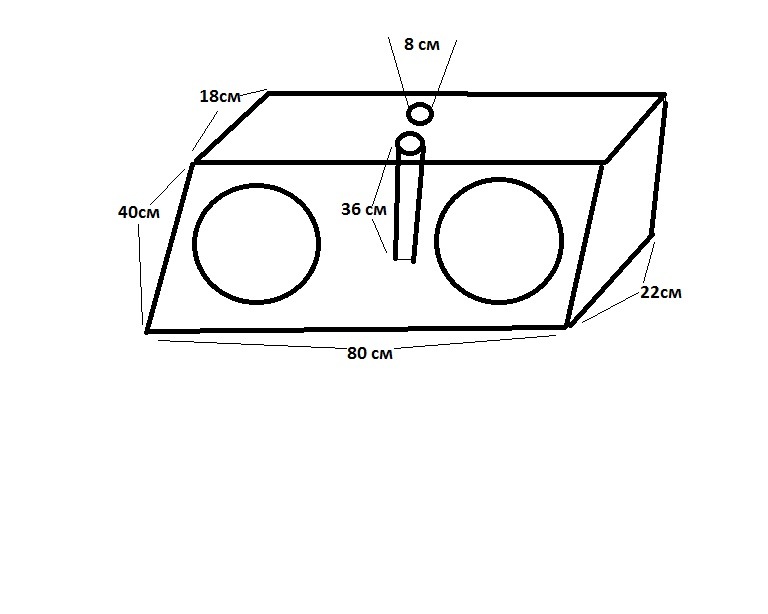

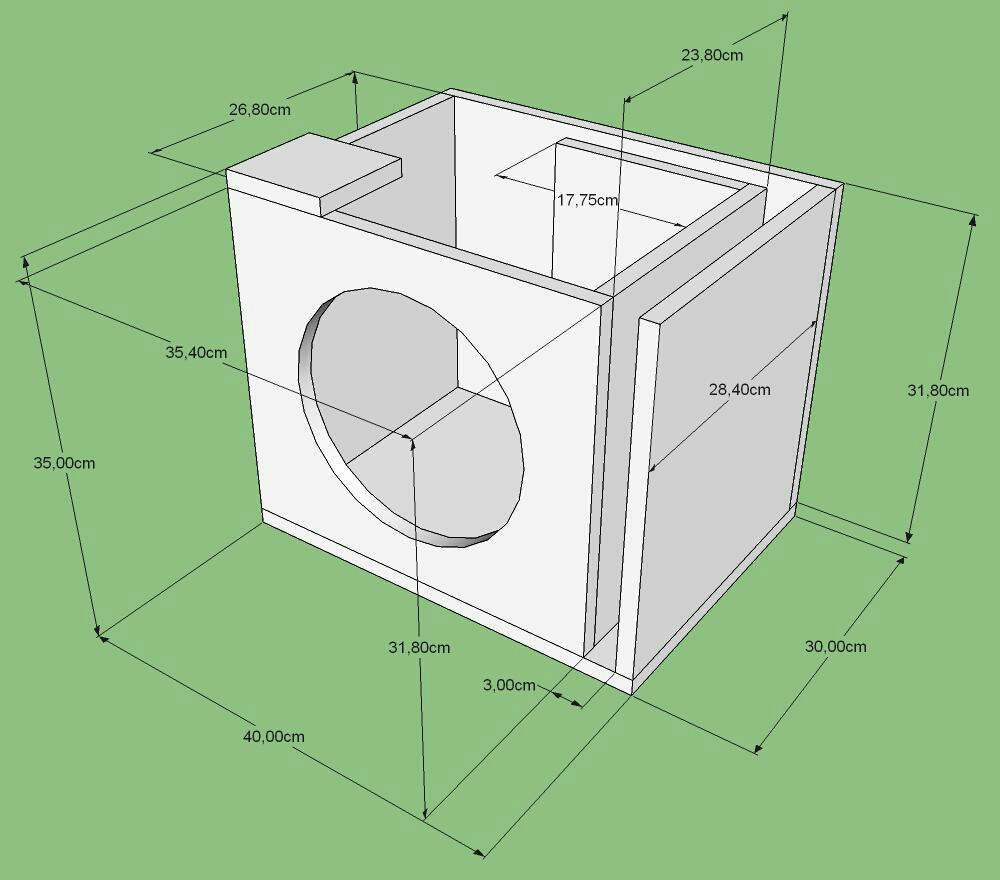

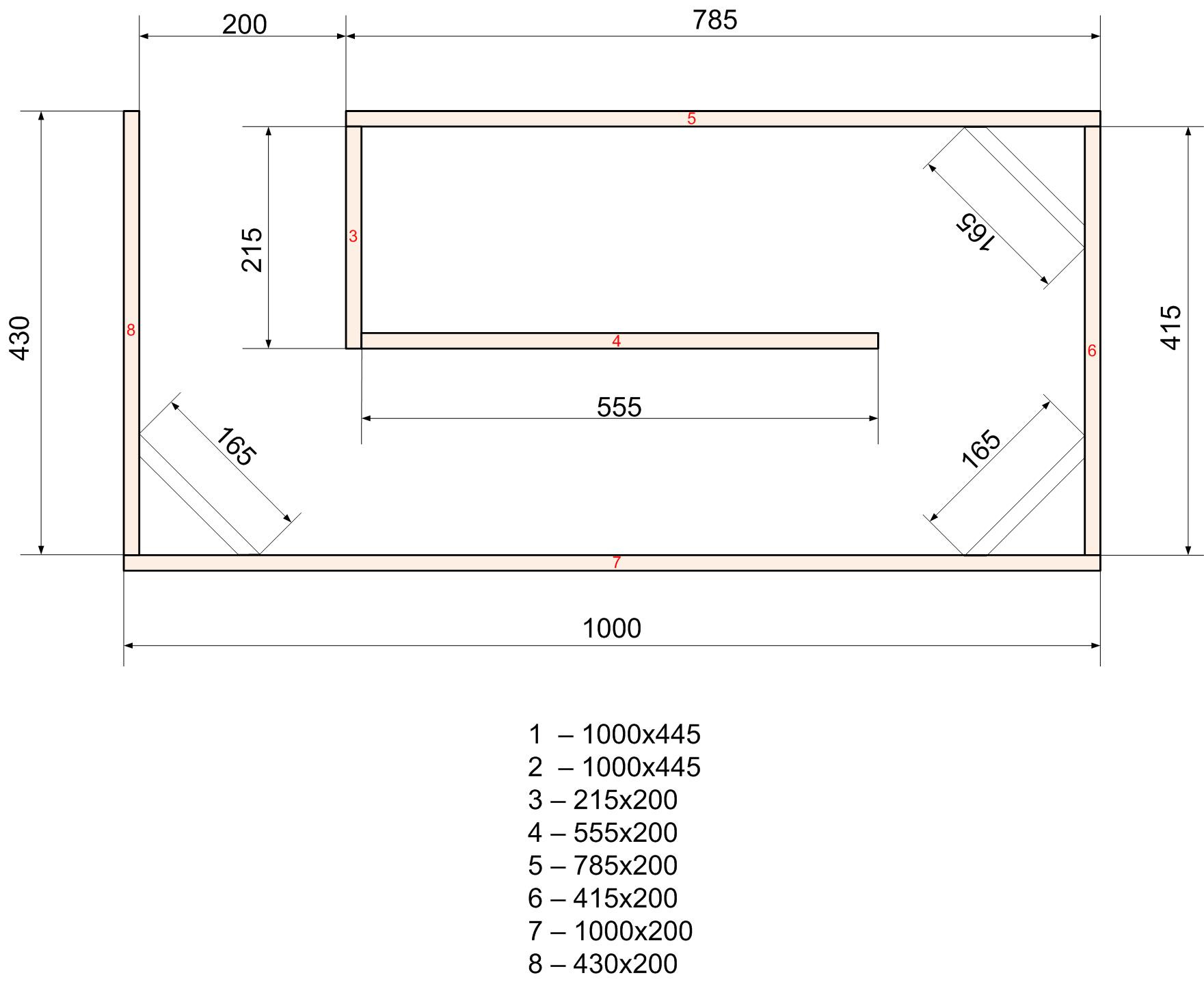

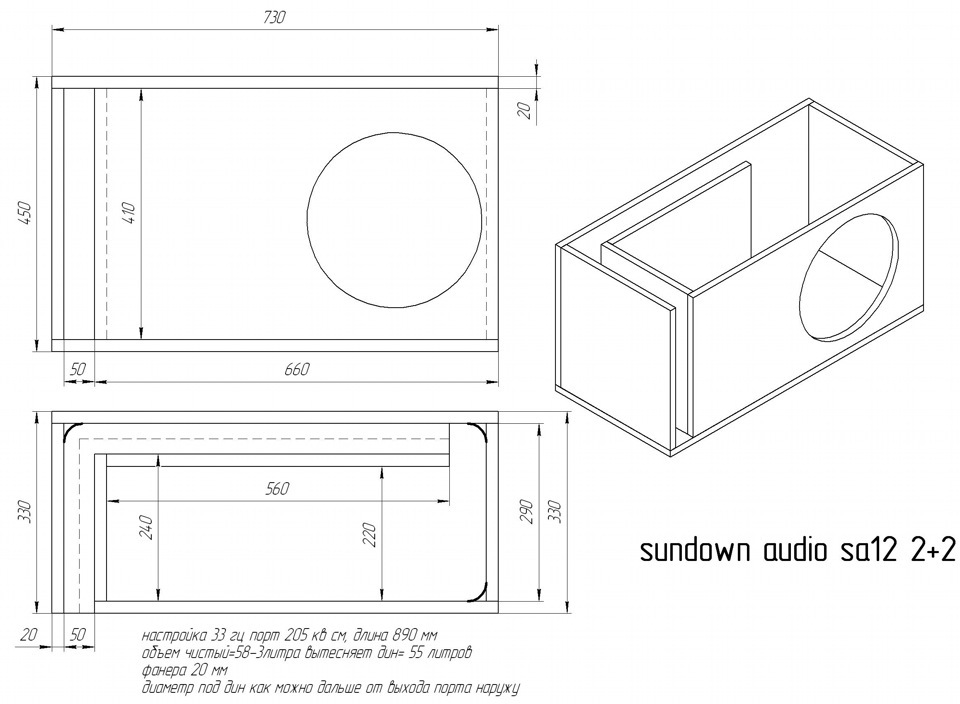

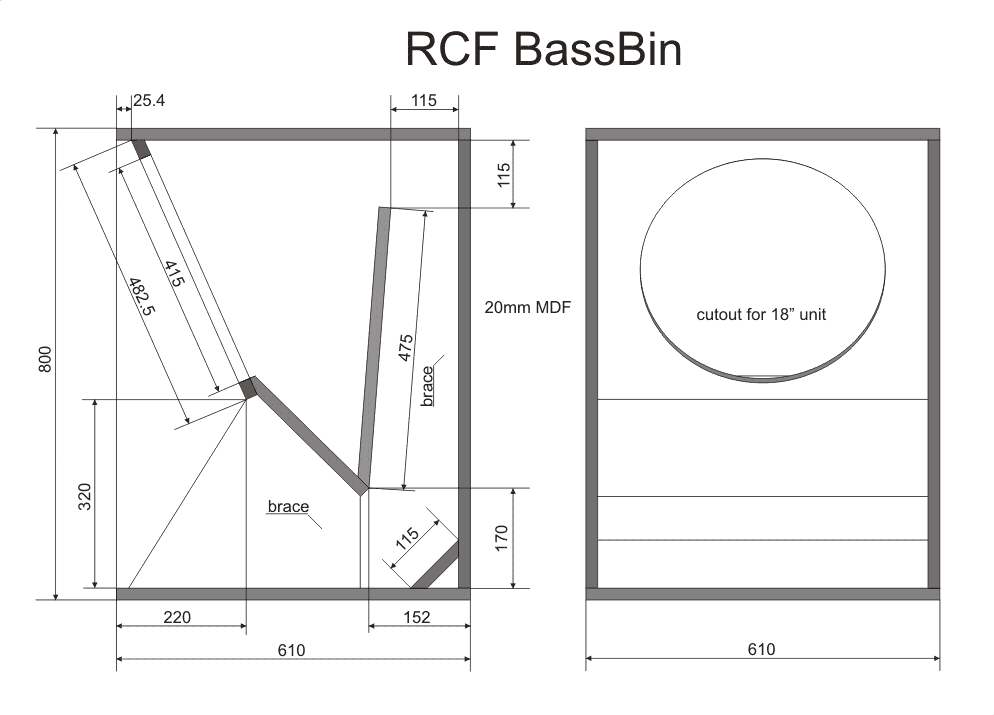

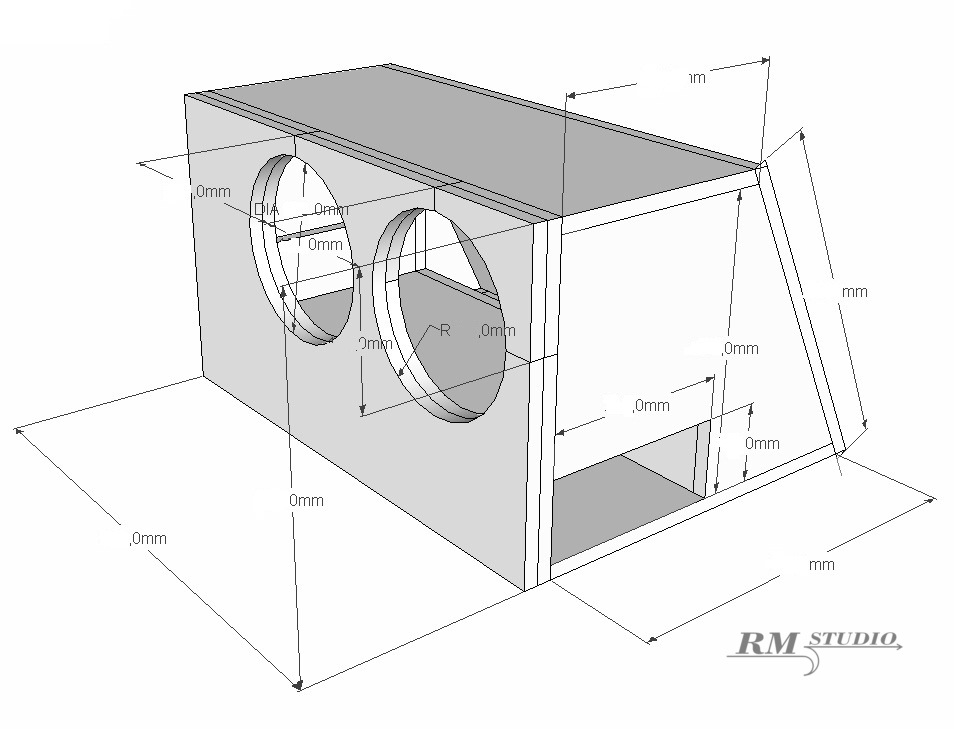

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

• Внутреннюю обшивку автомобиля;

• Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.









Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

• Внешние плоскости покрываются лаковой пропиткой;
• Внутренние части конструкции нужно проклеить противовибрационным материалом;
• Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Оформление

Внешний вид вновь собранного короба должен обладать сходством с общим интерьером автомобиля. Изделия из пластика или стекла практически не нуждаются в доработке, так как подобные материалы хорошо сочетаются со стилем современных транспортных средств. Деревянные конструкции – намного более заметные и выделяющиеся элементы, которые следует в обязательном порядке привести в достойный вид. Сделать это можно посредством обычной краски, ткани или противовибрационного материала.

Покрыв такими составами внешние плоскости короба, вы получите хорошо смотрящееся на своем месте устройство.

Самостоятельный ремонт

Базовый ремонт аудиосистемы, установленной в транспортном средстве, может производиться даже человеком, не обладающим какими-либо внушительными знаниями из соответствующей области. Существует несколько типов поломок, вследствие которых сабвуфер вдруг перестает работать:

• Механические повреждения конструкции;
• Выгорание головки вследствие попадания недопустимой частоты;
• Поломка диффузора;
• Поломка колонок.

Ремонт громкоговорителя – это простейшая задача, не требующая особых навыков или умений. На начальном этапе выполнения ремонтных работ следует отсоединить катушку, соблюдая особую аккуратность. После демонтажа катушки, размотайте витки старой проволоки, сосчитав их количество. Затем следует замерить диаметр провода с помощью микрометра или штангенциркуля. Выполнить перемотку катушки можно посредством обычных полосок тонкой бумаги – вставляйте их по кругу в местах монтажа устройства. Таким образом, вы обеспечите равномерный зазор.

Тематическое видео

Процедура самостоятельной сборки короба для сабвуфера подробнейшим образом рассматривается в данном видеоролике. Мастер своего дела на примере показывает все этапы выполнения работ, а также указывает на возможные ошибки.



Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всем привет! Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

• 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
• 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
• 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
• 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
• 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.

Вам следует знать о:

• эквивалентном объеме;
• частоте акустического резонанса в условиях открытого пространства;
• предельной шумовой мощности;
• диаметре диффузора;
• добротности динамика;
• электрической добротности;
• механической добротности;
• сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.

Ящики бывают:

• стандартными закрытыми;
• бандпасами;
• фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

• Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
• Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
• Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
• Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.

Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Большинство автовладельцев уделяют много внимания аудионачинке своего автомобиля, устанавливают многофункциональные головные устройства, ничем не уступающие по производительности современным компьютерам, подключают мощные усилители звука, изготавливают специальные аудиоподиумы для улучшения качества звучания динамиков. Немаловажную роль в звуковом оборудовании автомобиля занимает сабвуфер – специальный низкочастотный динамик, воспроизводящий басовые составляющие музыкальной композиции.

Короб

Обычные автомобильные колонки можно установить в штатные гнезда автомобиля, а вот сабвуферу нужен специальный короб, в который он и установится. Такой корпус можно сделать самому, а если учесть при проектировании и изготовлении размеры и форму багажника, то сабвуфер идеально впишется в багажный отсек и не займет много места.

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.  Итак:

• Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

• Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

• Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

• Короб фазоинверторного типа. Он имеет специальную трубку внутри. Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление. В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Как сделать сабвуфер для машины своими руками

Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.

Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.

Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%! Для этой цели используют синтепон, крупнопористый поролон и пр.

Наполнение пространства сабвуфера звукопоглощающим материалом эквивалентно увеличению его внутреннего объёма на 25—30%!

В закрытом ящике звукопоглотителем заполняют около 60%!объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.

Изготовление сабвуфера в простом корпусе

Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.

Видео: разработка чертежа корпуса сабвуфера

Инструменты и материалы

Минимальный набор инструментов для работы:

• лобзик или пилка с мелкими зубьями,
• электродрель,
• рашпиль (для подгонки деталей и обработки кромок),
• шлифовальная машинка (для чистовой обработки),
• отвёртка.

Кроме основного материала, потребуется:

• клей ПВА или аналогичный,
• герметик,
• деревянные бруски квадратного сечения,
• шурупы.

Процесс изготовления

1. В соответствии с чертежом выпилите корпусные заготовки из основного материала.

   Чертёж необходим для наглядного размеров деталей и порядка сборки

2. Выпилите отверстия под динамик и порт фазоинвертора в заготовке передней панели, отверстия под клеммы в заготовке задней или боковой панели.

   Выпилите отверстия под динамик и порт фазоинвертора

3. При многослойной технологии, соберите панели из заготовок. Слои соедините при помощи клея, намазывая им жёсткие поверхности. Склеенные панели прижмите грузом, выдержите необходимое по инструкции для клея время.
4. Обработайте края панелей, подгоните их при необходимости.
5. Соберите из заготовок трубу фазоинвертора прямоугольного сечения. Детали соедините клеем и шурупами. Если остались щели, заполните их герметиком.
6. Аналогичным образом закрепите трубу фазоинвертора на внутренней поверхности передней панели.

   Закрепите трубу фазоинвертора на внутренней поверхности передней панели

7. Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов. Установите переднюю панель.
8. Обработайте все стыки герметиком.

   Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов

9. В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом.

   В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом

10. Подготовьте к сборке заднюю панель. Установите крепёжные бруски, проверьте подгонку, оклейте виброизоляцией.
11. Обработайте внешнюю поверхность сабвуферной колонки выбранным способом: ошкурьте и окрасьте или оклейте (обейте) автомобильным карпетом.

    Обработайте поверхность сабвуфера: ошкурьте и окрасьте или оклейте карпетом

12. Установите в переднюю панель динамик, используя мягкие прокладки и шайбы. В заднюю панель — клеммы.
13. Соедините динамик с клеммами проводами. Соберите сабвуфер, скрепив заднюю панель корпуса с боковыми.

Видео: сабвуфер с двумя динамиками своими руками

Изготовление корпуса стелс

В отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.

Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.

Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:

• эпоксидный клей,
• стеклоткань,
• кисточка,
• монтажный скотч,
• полиэтиленовая плёнка.

Процесс изготовления

1. При необходимости снимите в месте монтажа сабвуфера обшивку багажника, что позволит установить колонку максимально близко к кузову и сэкономить пространство.
2. Застелите пол багажника полиэтиленовой плёнкой.
3. Оклейте внутреннюю поверхность места, где будет установлен сабвуфер (например, внутреннюю поверхность заднего крыла) двумя слоями монтажного скотча.

   Оклейте внутреннюю поверхность места, где будет установлен сабвуфер двумя слоями монтажного скотча

4. Нарежьте несколько заготовок стеклоткани размером около 20х20 см. Промазывая их эпоксидным клеем, наложите поверх скотча внахлёст слоями общей толщиной 10 мм. Просушите конструкцию на протяжении 12 часов.

   Промазывая эпоксидным клеем, наложите поверх скотча внахлёст слоями куски стеклоткани

5. Вырежьте из бумаги или картона шаблон для нижней панели (пола) сабвуфера. Используя его, выпилите заготовку из фанеры (МДФ, ДСП).
6. Выпилите заготовки для всех участков корпуса, которые можно изготовить из прямолинейных деталей. В одной из них вырежьте отверстие для клеммной панели (розетки).
7. Для изготовления гнутых деталей сложной формы используйте вырежьте бумажные (картонные) шаблоны. Оклейте их несколькими слоями стеклоткани.
8. Уложите заготовку нижней панели сабвуфера на пол багажника впритык с оклеенной стеклотканью поверхностью. Проклейте стык стеклотканью.

   Проклейте стык нижней и задней панели стеклотканью

9. Соберите корпус сабвуфера, используя промежуточные крепления и распорки. Подгоните детали, если они мешают работе конструктивных элементов кузова автомобиля. Проклейте стеклотканью стыки с тыльной панелью.

   Соберите корпус сабвуфера, используя промежуточные крепления и распорки

10. После затвердения, вытащите корпус из багажника. При необходимости оклейте его изнутри дополнительными слоями стеклоткани для усиления конструкции.
11. Вырежьте бумажный шаблон и по нему изготовьте переднюю панель сабвуфера. Выпилите в ней отверстия для динамика и фазоинвертора.

    Изготовьте переднюю панель сабвуфера

12. Соберите корпус, используя бруски, шурупы и клей. Ошкурьте видимые поверхности и окрасьте, или обшейте карпетом.
13. Установите и закрепите клеммную панель. Соедините проводами клеммы и динамик, установите динамик и закрепите.

Этот отрывок (второй) взят из статьи: http://1avtozvuk.ru/subvufer/izgotovlenie-korpusa-sabvufera

Расчет необходимого объема, вид корпуса

Изготовление корпуса для низкочастотного динамика начинается с определения нужного нам типа корпуса. Короба бывают:

• с открытым корпусом;
• с закрытым корпусом;
• с фазоинвертором;
• корпус бандпасс.

Тип и объем корпуса определить довольно просто. Для этого потребуется знать три характеристики динамика (оптимальный размер динамика для автомобильного сабвуфера 12 дюймов), они указаны на коробке от сабвуфера либо в инструкции, также можно найти эти характеристики на сайте производителя:

• Fs – частота собственного резонанса;
• Qts – полная добротность динамика;
• Vas – эквивалентный объем динамика.

Тип корпуса определяется делением частоты резонанса Fs на добротность динамика Qts:

• Fs/Qts>30 – открытый корпус;
• Fs/Qts>50 – закрытый корпус;
• Fs/Qts>85 – фазоинвертор;
• Fs/Qts>105 – бандпасс.

Итак, с типом корпуса определились, как же рассчитать необходимые размеры, исходя из данного объема Vas? Произвести расчет корпуса сабвуфера лучше всего при помощи специальных программ, таких как Perfect Box 4.5, Blaubox, VASCalc. С помощью таких программ можно рассчитать короба любой геометрической сложности. Эти программы условно бесплатны, так что никаких проблем с законом. Чтобы сабвуфер хорошо лег в багажнике и при этом не занял полезное место, подходите к процессу замеров со всей серьезностью, будущий короб должен поместиться туда, куда вы задумали.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

• Саморезы в количестве 100 штук, желательно 50-55 мм.
• Какой-нибудь шумоизоляционный материал.
• Жидкие гвозди или силикон.
• Клей ПВА.
• Герметик.
• Кусок карпета на 3 метра.

Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

• Шуруповерт или дрель на крайний случай.
• Клеммник.
• Электрическая пила и желательно такой же рубанок.

Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Наружные размеры
ШхВхГ, мм	700х450х260
Размеры панелей
Сторона передняя, мм	700х450
Сторона задняя, мм	700х450
Боковина, мм	450х260
Верхняя, нижняя, мм	350х150
E, Xmin, мм	350×150/200

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

• Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

• Собираем щель фазоинвертора.
• Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
• По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

• Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

• Создаем отверстие малого размера под клеммник.
• Все части короба соединяем.
• Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
• Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

• Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
• Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

• Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
• Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка. Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Сабвуфер своими руками + светотюнинг

В этой статье речь пойдёт о том как сделать сабвуфер своими руками и как сделать для него красивую подсветку Просмотров: 111556

Сабвуфер представляет собой отдельную акустическую систему, предназначенную для воспроизведения низких частот звукового диапазона (обычно 20-120Гц).
Применение сабвуфера позволит Вам не напрягать акустическую систему низкими частотами, оставив для них лишь средние и высокие. Так как человеческий слух не может распознать направление низкочастотного звука, достаточно иметь только один сабвуфер и установить в его в любом удобном Вам месте.
Изготовление любого корпуса для сабвуфера нужно начинать с покупки динамика. Рассмотрим основные параметры динамической головки для сабвуфера, которые нужно учитывать при изготовлении сабвуфера.
Размер – обычно динамики для сабвуферов бывают следующих размеров:
6-ти дюймовые головки – редко используются в качестве основного сабвуфера. Для нормального функционирования нужно использовать их несколько. Поэтому обычно их используют как дополнительный источник мид-баса.
8-ми дюймовые головки – Похожи по характеристикам предыдущему варианту. Однако существует мнение, что при правильной установке такие динамики можно использовать при изготовлении основного сабвуфера. Но все же мы рекомендуем не использовать их для этой цели. Подобные динамики можно использовать для получения фронтального баса.
10-ти дюймовые головки позволяют построить функциональную систему благодаря своему небольшому размеру и хорошим характеристикам. Такие динамики способны довольно качественно звучать в корпусе, типа «Закрытый Ящик» размером 15 – 20 литров. Таким образом, можно получить компактный сабвуфер, создающий неплохое звуковое давление.
12-ти дюймовые головки – самый распространенный вариант для изготовления сабвуфера. На наш взгляд, это оптимальный вариант. Сабвуфер будет занимать не очень много места (около 25 – 35 литров объема) и позволит получить качественное звучание.
15-ти дюймовые головки устанавливают, как правило, для соревнований по SPL, так как не каждый автомобиль способен вмещать сабвуфер объемом 60 – 90 литров. Так же система, изготовленная с применением таких динамиков достаточно дорога.
Теперь перейдем к разнице в сопротивлениях звуковой катушки.
Основной принцип – чем меньше сопротивление в нагрузке у усилителя, тем выше мощность.
Однако, зачастую, при использовании 1 — 2 Ом в нагрузке, качество значительно теряется. Исходя из этого, на наш взгляд, лучше отказаться от сопротивления 1 Ом, а свой выбор остановить на 2-4 Ом.
Осталось рассмотреть мощность сабвуфера. Здесь нет единого мнения, но точно можно сказать, что динамик должен быть в любом случае мощнее, чем максимальная выходная мощность усилителя. Однако, стоит помнить, что ни одна система не рассчитана в стандартном режиме на использование ее в максимальной громкости. Так как в этом случае возрастают нелинейные искажения, и качество звука сильно падает. В связи с этим, рекомендуется все же придерживаться баланса.
Теперь перейдем непосредственно к изготовлению корпуса.
Они классифицируются по варианту конструкции:
Стандартный ящик.
Корпус типа «стелс» — размещается в нишах автомобиля.
Рассмотрим каждый из них.
Стандартный корпус выполняется в трех конструкциях – ЗЯ (закрытый ящик) и ФИ (фазоинвертор) и БП (бандпасс). Последний бывает в двух вариациях БП 4 и БП 6

ЗЯ — Преимуществами конструкции закрытого корпуса являются его простота в изготовлении и наименьший размер. Основные недостатки — меньшая эффективность и КПД, по сравнению с другими корпусами.
ФИ и БП требуют более сложных расчетов и настройки, но эффективность и КПД имеют намного выше, чем ЗЯ.
Для расчета сабвуферов существует много различных программ, таких как Blaubox, WinISD Pro Alpha, WinSpeakerz, Perfect Box 4.5,JBL Speakershop, WinISD 0.44 и др. Самой распространенной является программа JBL Speakershop.
Чтобы рассчитать корпус в программу вводятся технические характеристики динамика, которые можно узнать у производителя, в инструкции по эксплуатации или посмотреть в интернете. Программа поможет Вам получить все необходимые данные для изготовления сабвуфера.
Когда все расчеты закончены перейдем непосредственно к изготовлению корпуса.

ЗЯ (Закрытый Ящик)

ЗЯ – самый компактный вариант сабвуфера, благодаря чему, его легко можно расположить за задними сиденьями таким образом, чтобы он занимал минимум лишнего пространства.Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее универсальную, со скошенной задней стенкой с углом в 23 градуса, так как у большинства автомобилей спинка заднего ряда сидений наклонена именно на такой угол.
После определения требуемого объема приступаем к расчету и изготовлению чертежа корпуса сабвуфера. Переднюю стенку корпуса сабвуфера сделаем из ДСП толщиной 23 мм, а боковые — толщиной 20 мм.

Выпиливаем стенки корпуса нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения выполняем с помощью клея и саморезов. Саморезы вкручиваем с шагом в 5 см, предварительно просверлим отверстие под них сверлом на 3 мм и раззенкуем сверлом 10 мм под головки саморезов. После этого, на одной из боковых сторон с помощью циркуля размечаем отверстие под акустический терминал.

Вырезаем отверстие электролобзиком.

акустический терминал при высоком давлении может создавать призвуки. Чтобы этого избежать экранируем его небольшой коробочкой.

Промазываем ее клеем и прикручиваем к боковине с помощью саморезов.

С помощью рубанка срезаем выступающие края корпуса.

Вырезаем на передней стенке отверстие под установку динамика. Крепим ее к корпусу с помощью клея и саморезов.

Для защиты корпуса от влаги и конденсата, пропитаем корпус мебельным нитролаком

Нанесем лак так же и на внутренний торец передней панели

Для красоты можно обклеить корпус карпетом, используя в качестве клея все тот же нитролак.

Осталось лишь соединить сабвуферный динамик с акустическим терминалом и закрепить их в корпусе.

ФИ (фазоинвертор)
Данный тип корпуса более громоздкий, чем предыдущий. Кроме того его сложнее рассчитать и настроить, однако качество и КПД сабвуфера значительно возрастает. Как и в первом случае, для правильных расчетов воспользуемся одной из программ.
Вырезаем по размеру стенки и аккуратно крепим их друг к другу с помощью клея и саморезов.

Рекомендуется изнутри промазать швы силиконовым герметиком.

Можно приступать к шпаклевке. Рекомендуется использовать автомобильную, двухкомпонентную шпаклевку. Постараемся как можно лучше отшлифовать корпус.

Вырежем отверстия для размещения фазоинвертора,

розетки

и специальных ручек-карманов.

Пробуем установить. Проверяем надежность крепления всех деталей

Для красоты можно обтянуть корпус кожей.

Существует вариант ФИ с фазоинвертором щелевого типа. Основное отличие в уникальном щелочном инверторе.

Из-за особенностей конструкции для крепления лучше использовать длинные шурупы, для герметизации можно использовать клей жидкие гвозди «Момент». Однако для дополнительной прочности лучше использовать эпоксидную смолу + ткань.

В остальном процесс схож с обычным фазоинвертором.

БП 4 (бандпас 4-го порядка).
Бандпас 4-го порядка – выбор для людей, имеющих опыт в расчетах и изготовлении. Его намного сложнее рассчитать и достаточно просто ошибиться в размерах. Однако он выдает еще большее качество и КПД. Кроме того, он лучше защищен от внешних воздействий, благодаря тому, что динамик полностью расположен внутри корпуса.
Как обычно рассчитываем с помощью одной из программ размеры корпуса. Важно правильно рассчитать не только размеры корпуса в целом, но и каждой из камер.
Выпиливаем все детали точно по размерам. Далее собираем конструкцию с помощью саморезов. Перед скруткой промазываем торец детали жидкими гвоздями или герметиком. После сбора тщательно промазываем швы теми же жидкими гвоздями, либо герметиком.

Перегородку, на которой расположен динамик, делаем из 2 деталей ДСП. Место установки динамика промазываем силиконом или герметиком и плотно стягиваем саморезами. Далее пропиливаем отверстие под клемму и обклеиваем внутри шумопоглощающим материалом(к примеру можно использовать ватин). Клей наносим не на всю площадь, чтобы материал не был статичен. Можно дополнительно закрепить его с помощью строительного степлера.

Припаиваем провода к динамику и к клемме.

Теперь необходимо закончить заднюю камеру (без фазоинвертора) и создать ей полную герметичность. На нее также необходимо поместить ватин.

После чего нужно плотно закрепить ее с помощью саморезов и клея. Для лучшей герметичности можно использовать жидкие гвозди, а также поверх швов нанести скотч.

Фазоинвертор можно приобрести, если же нужного размера нет в наличии, можно сделать его самому из пластиковой трубки. Мы использовали канализационную трубу 100мм. Фазоинвертор с передней и задней части должен иметь раструбы, причем с передней части раструб должен иметь больший диаметр. Чтобы сделать раструб, края трубы нужно немного нагреть и расширить с помощью тарелки или банки.

В крышке лобзиком пропиливаем отверстие, помещаем фазоинвертор вместе с карпетом, предварительно промазав все жидкими гвоздями. С задней стороны обклеиваем фазоинвертор и крышку шумопоглащающим материалом (ватином).

Собираем сабвуфер и обклеиваем его карпетом.

БП 6 (бандпас 6-го порядка)
Самый сложный в расчетах и сборке сабвуфер. Требует серьезной подготовительной работы с расчетами. Сопоставим с БП 4, однако выдает больший диапазон частот.
Правильно рассчитать КПД и мощность такого сабвуфера сложно даже с помощью программ имитации. Как правило, все глубоко индивидуально. Приведем пример с изготовлением сабвуфера с конкретными размерами.

Корпус устроен сложнее, чем в предыдущих примерах, поэтому, для дополнительной прочности, все стыки выполняются на деревянных брусках, которые крепятся саморезами

В вырезанной по размерам перегородке для динамической головки вырезаем отверстие размечаем и просверливаем отверстия для крепления динамика. Далее, крепим брусок по периметру.
Затем, к одной из боковых стенок корпуса сабвуфера крепим днище и крепим перегородку для динамика. Вторую боковую стенку сабвуфера также крепим к днищу перегородке.

После этого крепим бруски по периметру передней и задней камер. Вторую боковую стенку корпуса также крепим к днищу и перегородке. После этого крепим бруски по периметру передней и задней камер.

Далее вырезаем 2 отверстия под фазоинверторы и собираем сабвуфер. Делаем это по той же технологии, что и в случае с БП 4. Однако используем в качестве дополнительного материала для шумоизоляции вату, которая находится между внутренней поверхностью стенки корпуса сабвуфера и ватином.

Дополнительно можно покрасить сабвуфер

Сабвуфер стелс
Теперь рассмотрим один из вариантов установки сабвуфера с корпусом стелс. Такой сабвуфер незаметен и не занимает намного меньше места в багажнике. А потому крайне удобен для использования в автомобиле.
Обычно стелс устанавливают за аркой заднего крыла в багажнике автомобиля. Для хорошего динамика приходится набирать объем до 18 литров и больше. Можно немного вынести переднюю лицевую панель корпуса для сабвуфера стелс в багажник, а можно подрезать пол багажника, чтобы занять часть ниши запасного колеса.
Измеряя пространство в автомобиле, решено было выдвинуть переднюю панель корпуса для сабвуфера стелс за габариты боковой обшивки багажника. При этом видимая поверхность корпуса и панель усилителей будут аккуратно соединяться со штатной обшивкой. Вырезаем обшивку по линии будущего примыкания сабвуфера и усилителей.

Работа, связанная с формовкой стеклопластика, начинается с маскировки поверхностей автомобиля в местах возможного контакта с полиэфирной смолой. В нашем случае мы совмещаем маскировку обшивок багажника с изготовлением формы сабвуфера в крыле. Из гофрокартона делаем форму, склеивая малярным скотчем куски.

При формовании, рекомендуется добавить аэросил (стеклянную пудру) или другие сыпучие материалы в полиэфирную смолу. Аккуратно накладываем стекломат 8-10 слоями, чтобы добиться толщины 8мм.

Выламываем из крыла стеклопластиковою коробку корпуса сабвуфера

Необходимо собрать металлический каркас, для установки усилителей ориентируясь на корку из стеклопластика. После чего примеряем оборудование.

Панель облицовки усилителей также делаем из стеклопластика, причем делать это уже на установленном каркасе с усилителем. Для этого закроем все промежутки в блоке аппаратуры листами тонкого МДФ скотче и полиэтиленом.

Совместим обе детали.

Передняя стенка сабвуфера с отверстием для динамика выпиливается из МДФ толщиной 16 мм. После можно монтировать ее с помощью саморезов на стеклопластиковой коробке корпуса. Используем гофрокартон в качестве опалубки для устранения зазоров в корпусе сабвуфера. В зазорах между деталями необходимо набираем такую же толщину пластика как и на всех изделиях.

С помощью стеклопластика и шпаклевки создаем более эстетичный вид корпуса.

Осталось только поместить сабвуфер в крыло и установить его к панели облицовки усилителей и обшивке багажника. После этого можно удалить неровности корпуса полиэфирной шпаклевкой и выравнивания наждачной бумагой.

Обклеиваем корпус сабвуфера карпетом и прикручиваем динамик.

Подсветка сабвуфера.
Для подсветки можно использовать отдельные светодиоды, либо светодиодную ленту.
У светодиодов есть 2 контакта, Анод (А) и Катод (К). Чтобы светодиод работал, нужно его правильно подключить: А подключается к «плюсу» источника питания, К – к «минусу». В данном примере будут использоваться вот такие диоды.

Именно к А мы будем припаивать резисторы. Сопротивление резисторов рассчитывается по формуле закона ОМА
Исходим из того что рабочее напряжение светодиода (Uсв=3В), рабочий ток светодиода  Iсв=10мА=0.01А
Припаиваем резисторы к А каждого светодиода.

Нужно заранее продумать, как светодиоды будут закреплены внутри сабвуфера, В нашем случае было удобно расположить их так, чтобы они крепко держались вместе, поэтому мы спаяли их следующим образом:

В случае использования светодиодной ленты этот процесс не заменен самой конструкцией ленты, в которой светодиоды тщательно закреплены.

прикрепить светодиоды к внутренней поверхности сабвуфера можно с помощью двухстороннего скотча.

Для этих целей можно использовать светодиодную ленту. Работа с ней намного проще. К тому же она позволяет делать более яркие и интересные подсветки. Например диодное кольцо вокруг динамика

Рекомендуем использовать такую ленту. Цвет и яркость выберите на свой вкус.

Еще одним интересным направлением было бы использование эквалайзера на заднем стекле авто. Неоновый эквалайзер реагирует на пиковые амплитуды сабвуфера и заставляет световые столбики прыгать.

Важный момент!

Мы рекомендуем не располагать датчик звука эквалайзера очень близко к сабвуферу. Это может его повредить.

Ознакомиться более подробно с этим устройством, а так же увидеть разновидности можно здесь.

видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

1. Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
2. Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
3. Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

Установка	Особенности
В центральной части салона, впереди	Этот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов
В багажном отсеке, направив сам динамик вперед	Такой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назад	Хороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения
Под сиденье, на полу автомобиля	Неплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиля	Такой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

• H — высота коробки для динамика;
• L — длина корпуса;
• А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

Закрытый ящик

Чертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

1. Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
2. Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.
3. В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
4. Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.
5. При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
6. Используя рубанок, удаляются лишние выступы на коробке.
7. Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
8. Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
9. На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

Фазоинвертор

Чтобы собрать корпус, потребуется:

• слой шумоизоляционного материала;
• саморезы для работы с деревом, их диаметр — 5 см;
• дрель с набором сверел;
• отвертка с крестовым наконечником;
• электролобзик;
• жидкие гвозди;
• клей герметик и ПВА;
• карпет;
• фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.

Графический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

1. Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
2. С учетом размеров колонки прорезается отверстие в передней части будущего короба.
3. Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
4. Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
5. На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.
6. Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
7. Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
8. По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.

Схематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

1. Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.
2. Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
3. Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
4. Допускается дополнительная фиксация устройства с помощью строительного степлера.
5. Пайка проводников выполняется к колонке и к клеммным контактам.
6. Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
7. Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
8. Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.
9. Обработка мест соединений выполняется с использованием жидких гвоздей.
10. Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Графический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

1. Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
2. Все компоненты короба надо вырезать с учетом размеров. Для изготовления используется фанера или ДСП.
3. Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

• сама колонка;
• решетка для динамика;
• специальная розетка для подсоединения устройства;
• комплект кабелей необходимой длины;
• материал, из которого производится корпус — фанера либо ДСП, его толщина составит 2 см;
• плита ДВП;
• эпоксидная смола или клей;
• лист стекловолокна;
• кисть;
• малярный скотч;
• полиэтилен;
• саморезы для работы с деревом длиной 4 см;
• лобзик;
• дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.

Простая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

1. В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
2. Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
3. Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
4. Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
5. Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
6. Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна. Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
7. На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
8. Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
9. Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
10. На передней части короба делается отверстие, куда монтируется акустическая колонка.
11. С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
12. В короб устройства монтируется колонка. Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.
13. На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

• комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
• предохранительный элемент;
• конденсаторное устройство;
• изолента или термотрубки;
• кусачки;
• пластмассовые хомуты;
• набор гаечных ключей.

Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

1. Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
2. Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
3. Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
4. На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

1. Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.
2. Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
3. Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

Фото самодельных сабов.

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

 Загрузка …

Как сделать короб для сабвуфера пионер чертеж

Короб для Pioneer TS-W304R

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

Короб для Pioneer TS-W304R

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

ЧВ короб: чертежи и расчет

Чертежи Коробов для сабвуфера 18 дюймов

Короб для Pioneer TS-W106M

Pioneer TS-W304 Чертеж короба — Kut-Skkima

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

Короб для Pioneer TS-W106M

Чертеж для короба Pioneer TS-W310S4 — Qibos

Как сделать чертеж корпуса сабвуфера

Короб для Pioneer TS-W306R

Интерлавка | Как самому сделать короб для сабвуфера. Схема …

Схема короба для сабвуфера пионер 304

Pioneer TS-W310S4 Короб ФИ — Oveiro

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

Рассчитаю короб в обмен на фото и видео — Страница 22 …

Как самому сделать короб для сабвуфера Схема, конструкция …

Программа для расчета короба сабвуфера — 3D калькулятор онлайн

Короб для Pioneer TS-W257F

Инструкция, как расчитать короб для сабвуфера

Короб для сабвуфера своими руками: чертежи, схемы, фото и видео

Выкладываю чв короб на Alpine swr12d4))) — Сабвуферы — Форум …

Pioneer TS-W304R короб, сабвуфер pioneer TS -W304R

Pioneer TS-W304R , в коробе 49 л. ФИ 38 гц

Короб для Pride Eco 12

как сделать короб для сабвуфера 12 дюймов

Короб для сабвуфера своими руками: чертежи, схемы, фото и видео

Сабвуфер в корпусе с фазоинвертером Pioneer TS-WX305B …

Как сделать чертеж корпуса сабвуфера — YouTube

Делаем качественный сабвуфер для автомобиля своими руками

Короб для сабвуфера своими руками: чертежи, схемы, фото и видео

Поиск по блогу : Объём короба для сабвуфера pioneer ts-w255f

Короб для Alphard Machete M12D2

Короб для сабвуфера PowerBass XL-84. Чертёж ЧВ | Поделки …

Чертеж короба для 15 дюймового сабвуфера

Расчет корпуса для сабвуфера с наклонной стенкой ⋆ Doctor BASS

Короб для сабвуфера своими руками: чертежи, схемы, фото и …

Чертежи Коробов для сабвуфера 18 дюймов

ЧВ короб: чертежи и расчет

Чертежи короба для сабвуфера 10 дюймов Рупор (Poves-Skkima)

Чертеж короба стелс под сабвуфер в Лачетти седан

Программа для расчета короба сабвуфера — 3D калькулятор онлайн

как сделать короб для сабвуфера 12 дюймов

чертежи короба для 2 сабвуфера — Схемы

Купить Автосабвуфер активный Pioneer TS-WX300A в интернет магазине DNS. Характеристики, цена Pioneer TS-WX300A | 1175977

Чертеж для короба сабвуфера в 12 дюймов. Закрытый ящик для саба

Сабвуфер своими руками (51 фото)

Чертеж короба 50 литров под Pioneer 309 (12\

Короб под 10 дюймовый сабвуфер. Чертеж закрытого ящика для саба

Автомобильный сабвуфер активный Pioneer TS-WX300A — Отзывы

Короб для сабвуфера PowerBass XL-84. Чертёж ЧВ | Поделки …

Как рассчитать короб и сделать сабвуфер в машину своими . ..

Делаем новый САБВУФЕР в машину (Vista SV30). Короб для двух динамиков Pride Junior J-12\

Схема подключения сабвуфера и усилителя к магнитоле: как …

Короб для сабвуфера своими руками: чертежи, схемы, фото и видео

Сабвуферный динамик Pioneer TS-W304R | Характеристики …

Как подключить сабвуфер без усилителя

Установка сабвуфера 2109: изготовление короба своими руками

Сабвуфер в авто своими руками \u2013 чертежи и схемы » АвтоНоватор

Чертеж для короба сабвуфера в 12 дюймов. Закрытый ящик для саба

Чертеж короба под 8 дюймов

Поиск по блогу : Объём короба для сабвуфера pioneer ts-w255f

Pioneer TS-W304 Чертеж короба — Kut-Skkima

Сабвуфер своими руками / Установка автозвука

Стелс сабвуфер: как сделать короб, изготовление корпуса …

Как рассчитать короб и сделать сабвуфер в машину своими …

Изготовление коробов для сабвуферов — БП, ФИ, ЧВ, ЗЯ. Рупор …

Сабвуфер в машину рейтинг \u2013 18 лучших сабвуферов в машину …

Как подключить сабвуфер в машине — видео инструкция установки

Как рассчитать короб и сделать сабвуфер в машину своими . ..

Чертежи Коробов под саб чв | закачать | Kt Garage

Чертеж короба для Edge ED512D4

Короб для сабвуфера своими руками: чертежи, схемы, фото и видео

Отзывы Pioneer TS-W106M | Автоакустика Pioneer | Подробные …

Сабвуферный динамик Pioneer TS-SW3001S4 | Характеристики …

Короб для сабвуфера PowerBass XL-84. Чертёж ЧВ | Поделки …

как сделать короб по 12 саб

Сабвуфер ВАЗ 2110, 2111, 2112 | автозвук ВАЗ 2110, 2111, 2112

Короб для сабвуфера. Закрытый ящик, фазоинвертор | Worldsound.ru

Чертежи короба для пионера 304 — Lavohi-Septik-technology

Лучший дизайн корпуса сабвуфера для глубоких басов (полное руководство!)

Лучший дизайн корпуса сабвуфера для глубоких басов

Лучший дизайн корпуса сабвуфера для глубоких басов

Музыка известна как природное лекарство от любых болезней и недомоганий. Люди, увлеченные музыкой, знают, как важен каждый бит и каждая мелодия для воздействия на душу слушателя. Малейшие изменения высоты тона или низких частот музыки или песни могут иметь большое значение для создания более атмосферной среды для слушателя.

Именно для этой цели доступны тонны эквалайзеров и настраиваемых динамиков, которые позволяют нам вносить желаемые изменения в нашу любимую музыку и делать ее более приятной для наших чувств. Наиболее часто используемым устройством для этой цели является «Subwoofer Box».

Нет времени? Вот наш выбор!

«Subwoofer Box» — это, по сути, громкоговоритель, разработанный специально для воспроизведения низких частот, которые обычно не могут быть воспроизведены простым громкоговорителем.Основная цель этих динамиков — увеличить интенсивность низких частот воспроизводимого звука.

Сабвуфер — это не самостоятельное устройство, а скорее аксессуар к обычному громкоговорителю. Это приспособление, устанавливаемое на обычный динамик, чтобы усилить низкочастотные звуки, издаваемые динамиком, чтобы они эффективно передавались через высокочастотный диапазон.

Обычно они работают для звуковых частот в диапазоне от 20 до 200 Гц. Некоторые одобренные THX системы могут работать ниже 80 Гц.

Почему вы должны сделать свой собственный сабвуфер?

Итак, теперь, когда мы знаем, что такое коробка для сабвуфера, возникает вопрос, почему вы должны прилагать все усилия, чтобы сделать свою собственную коробку для сабвуфера?

Ну, для начала, обычный громкоговоритель в принципе неспособен воспроизводить низкочастотные звуки при воспроизведении любой музыки, независимо от того, насколько это дорого и что не указано в характеристиках. Кроме того, динамики сталкиваются с помехами в высокочастотном звуке из-за их неспособности идеально воспроизводить задействованные низкочастотные звуки.

Коробка сабвуфера устраняет эту проблему и особенно усиливает басы музыки. Теперь, когда обычный динамик не воспроизводит низкочастотные звуки, он может идеально воспроизводить высокочастотный звук с максимальной эффективностью.

Кроме того, если у вас есть автомобиль или другое просторное транспортное средство, само собой разумеется, что оно оснащено музыкальной системой. Чтобы улучшить качество звука на выходе этих динамиков, можно использовать блоки сабвуфера, чтобы усилить низкочастотный звук, а также усилить басы.

Корпус сабвуфера отлично подходит для воспроизведения глубоких басов в автомобиле. В частности, 10-дюймовый сабвуфер можно удобно разместить в салоне обычного автомобиля и использовать для прослушивания музыки высокого качества.

Как собрать коробку для сабвуфера в соответствии со спецификациями?

Коробка сабвуфера

очень популярна не только среди любителей музыки, но и среди обычных слушателей, поскольку она улучшает качество звука и обеспечивает более продолжительный эффект.

И вопреки распространенному мнению, очень легко сделать его самостоятельно из дешевых материалов, которые вы можете использовать, и они способны воспроизводить звук с качеством, не уступающим тем, которые производятся некоторыми из самых дорогих и премиальных сабвуферов.

Но на самом деле главная привлекательность создания собственного сабвуфера — это свобода творчества, которую вы получаете при разработке уникального устройства, отражающего ваш стиль.

Какие компоненты необходимы для изготовления вашей собственной коробки сабвуфера?

Для создания собственного корпуса сабвуфера требуется не так много сложных инструментов, кроме основных предметов первой необходимости, таких как инструменты для сборки отсека и аудиодрайвер.Драйвер является наиболее важным оборудованием и сильно влияет на звук, воспроизводимый динамиками.

Еще одна серьезная проблема — это объем коробки, которую мы строим. Форма и объем коробки играют важную роль в определении качества воспроизводимого звука, и, следовательно, после окончательного определения размеров коробки мы можем проявить творческий подход и создать ее желаемую форму.

Полный список необходимого оборудования, кроме аудиодрайвера, приведен ниже:

• Клеммы динамиков для воспроизведения звука.
• Электронный усилитель для питания блока сабвуфера.
• Демпфирующий материал для внутренней части коробки. Улучшает акустику. Пена может быть немного дорогой, поэтому для этой цели также можно использовать любые другие материалы, например подушки. Стекловолокно часто используется для изоляции.
• Для изготовления портового сабвуфера потребуются материалы для изготовления порта. Для этой цели можно эффективно использовать дренажные трубы.
• Требуются материалы для конструирования контейнера, ящика или цилиндра.Коробки обычно изготавливаются из красок и лаков, а цилиндры — из пенопласта и ткани.

Кроме оборудования, упомянутого выше, вам понадобятся еще несколько рабочих инструментов, которые перечислены ниже.

• Электродрель
• Промышленный или плотницкий клей для дерева
• 2-дюймовые винты
• А лобзик
• Циркулярная пила
• Клеммная крышка
• Силиконовый герметик

Определение бюджета для коробки сабвуфера

Это очень важно для любого проекта, особенно когда вы строите его самостоятельно, чтобы определить бюджет, потому что, если вы собираетесь потратить непомерные суммы, то действительно не лучшая идея делать все возможное, чтобы построить себе коробку, а не просто покупка одного на рынке.

Бюджет также может отличаться в зависимости от качества проекта, который вы делаете, поэтому очень важно следить за деньгами при завершении проекта.

Основные материалы для изготовления корпуса сабвуфера не такие уж и дорогие, их можно купить за 30-40 долларов. Основная стоимость уходит на корпус. Вы также можете приобрести подходящий корпус в Интернете, чтобы снизить стоимость изготовления.

Требуемое время

Базовая архитектура изготовления корпуса сабвуфера очень проста, и время, необходимое для его изготовления, зависит исключительно от вашей производительности и опыта работы с необходимым оборудованием.

Если у вас есть опыт работы с инструментами для деревообработки, вы можете построить базовую архитектуру и хорошо подогнать компоненты в течение одного-полутора часов. Даже если вы не очень разбираетесь в работе с этим оборудованием, весь проект займет не более 4–5 часов.

В чем разница между портированным и запечатанным дополнительным боксом?

Герметичный корпус сабвуфера представляет собой базовую конструкцию и, как и само название, по сути, представляет собой полностью герметичный корпус без розетки.Эти типы ящиков часто страдают от демпфирования из-за герметичного воздуха внутри, и в результате мощность, необходимая для подачи, увеличивается, чтобы преодолеть эффект демпфирования.

С другой стороны, коробка для сабвуфера с отверстиями — это просто коробка для сабвуфера, созданная с отверстием для прохода воздуха и, таким образом, устранения эффекта демпфирования. Это также снижает количество энергии, необходимой для сабвуфера.

Что лучше портированного или герметичного блока сабвуфера?

У обоих дизайнов есть свои плюсы и минусы, и выбор дизайна полностью зависит от пользователя.Для конструкции с герметичной коробкой эффективный размер динамика можно уменьшить, и он требует меньше места. Для конструкции бокса с переносом требуется небольшое количество энергии и отсутствует эффект демпфирования.

Планы конструкции корпуса сабвуфера

Следующим важным шагом при изготовлении корпуса сабвуфера является окончательная доработка конструкции контейнера, будь то коробка или цилиндр. Это может быть сложной задачей для любого, но для этой цели доступны различные бесплатные программы и программы.

Самыми популярными программами для этой цели являются Sonosub для цилиндрической конструкции и WinISD для создания конструкции коробки. Вы можете ввести желаемые требования и параметры в программу, и они покажут наиболее оптимальный дизайн для создаваемого вами сабвуфера.

После того, как все эти аспекты приняты во внимание, реальная процедура изготовления коробки или цилиндра представляет собой простую технику, в которой для сборки используются общие знания деревообработки. В качестве основного материала можно также использовать картон, но предпочтительнее дерево из-за его лучшей теплоизоляции и акустики.

После того, как мы закончили дизайн и размеры окончательной коробки, мы должны построить необходимую структуру, используя наш основной материал, а затем просто установить клеммы и драйвер. При построении портированной системы необходимо сделать необходимые терминалы.

Определение размеров

Наименьшая глубина ящика

Наименьшая глубина корпуса сабвуфера относится к измерению глубины корпуса спереди назад. Мы должны добавить 2 дополнительных дюйма к полученному размеру, так как основной сабвуфер будет установлен спереди.

Таким образом, необходимо сделать необходимые предположения для изготовления выхода динамика и установки сабвуфера. Это измерение называется наименьшей глубиной сабвуфера.

Минимальная высота и ширина коробки

После определения глубины корпуса следующим важным измерением является определение минимальной высоты и ширины корпуса сабвуфера. Эти измерения важны для определения монтажных размеров сабвуфера и необходимы для определения правильной величины пространства, которое будет занимать коробка.

После завершения всех измерений высоты и ширины корпуса сабвуфера можно рассчитать, можно ли правильно разместить корпус сабвуфера в доступном пространстве.

В раме должно быть достаточно места, чтобы исключить любой эффект демпфирования, возникающий из-за закрытого воздушного пространства. Необходимо внести необходимые изменения, чтобы коробка соответствовала доступному пространству.

Внутренние размеры и объем коробки

Все вышеупомянутые измерения предназначены для определения внешних размеров коробки сабвуфера, но рабочие характеристики коробки не могут быть определены, если не получены внутренние размеры коробки.

Определение внутренних размеров не так уж сложно и просто требует исключения ширины или толщины материала коробки из внешних измерений, чтобы выявить внутренние измерения. Эти значения необходимы для определения объема ящика, который влияет на резонансную частоту полости внутри.

Внутренний объем, полученный в результате расчетов, конвертируется в кубические футы из дюймов для облегчения проверки его совместимости со спецификацией производителя, предоставленной вместе с динамиком и драйвером.Для получения идеального глубокого баса необходимо отрегулировать громкость.

К динамикам прилагается руководство производителя, которое включает все важные измерения, необходимые для получения глубоких басов. Поэтому при сборке корпуса сабвуфера размеры должны быть согласованы со спецификациями для получения наиболее эффективного выхода.

После того, как все внутренние размеры определены, нам нужно добавить ½ дюйма, которые мы оставили в стороне при определении внутренних размеров.Эти ½ дюйма важны для получения окончательных внешних размеров перед переходом к окончательному процессу строительства.

Доработка внешних размеров очень важна, потому что, если мы начнем работать с неправильными размерами, конечный продукт будет ошибочным и в конечном итоге займет больше места, чем предполагалось.

Не только пространство, но и неправильные измерения также повлияют на характеристики сабвуфера, поскольку точные размеры необходимы для определения характера низких частот, воспроизводимых коробкой.

Как определить размер порта для коробки сабвуфера?

Порт, описанный выше, представляет собой просто выпускное отверстие для свободного прохода воздуха для входа и выхода из контейнера сабвуфера. Это уменьшает демпфирование из-за герметичного воздуха и улучшает глубину звука.

Порт обычно может быть любого размера и формы, но, поскольку для изготовления портов чаще всего используются трубы, круглая форма является наиболее часто используемым портом в коробках для сабвуферов.

Так же, как и для определения конструкции контейнера сабвуфера, существует множество бесплатных онлайн-инструментов, позволяющих рассчитать требуемый размер и форму порта.Этому программному обеспечению необходимо предоставить необходимые данные, и они дадут наиболее оптимальные результаты.

Вам необходимо собрать следующие данные для определения размеров порта с помощью онлайн-инструмента:

• Количество используемых драйверов
• Размер драйвера
• Объем контейнера
• Частота настройки
• Xmax

Программное обеспечение предоставляет нам всю необходимую информацию, такую ​​как размер порта, а также максимальный и минимальный допустимые отклонения и, самое главное, длину используемого вентиляционного отверстия.Для изготовления порта чаще всего используются трубы из ПВХ и дренажные трубы.

Правильное определение размера порта необходимо, потому что порт правильного размера заставит воздух внутри контейнера резонировать со звуком, производимым динамиком, и, как следствие, вывод низких частот будет более усиленным.

Как настроить коробку сабвуфера?

Настройка любого аудиоустройства необходима для получения оптимального звука и улучшения его характеристик.Корпуса сабвуферов предназначены для воспроизведения низкочастотных звуков, поэтому эффективная настройка необходима для устранения любого вида демпфирующего эффекта или помех.

Настройка сабвуфера зависит от многих аспектов, но прежде всего необходимо определить драйвер, который будет использоваться в сабвуфере. Характеристики драйвера влияют на требуемую настройку, а также на размеры и объем контейнера.

Ниже перечислены шаги, необходимые для эффективной настройки блока сабвуфера (перенесенного).

Следующие шаги применимы при работе с круглыми портами.

1. Вам потребуется мультиметр, настроенный на измерение тока. Когда мультиметр подключен последовательно между сабвуфером и усилителем, импеданс упадет до самого низкого значения, поскольку это портированная система, для герметичной системы произошло бы обратное.
2. На резонансной частоте измеритель даст максимально возможное показание. Если полученная резонансная частота не соответствует нашим спецификациям или расчетам, то длину порта необходимо отрегулировать для получения оптимального значения.
3. Получите следующие сведения для настройки коробки сабвуфера —

• Желаемая частота на выходе
• Внутренний радиус вентиляционного отверстия порта
• Длина дефлектора
• Внутренний объем шкафа

Указанные выше параметры используются для определения резонансной частоты сабвуфера с портом. Это может выглядеть как сложное математическое уравнение, но почти все основные компоненты, такие как динамики, драйверы и усилители, имеют все эти значения, предварительно указанные производителем.

Для самодельных коробок для сабвуфера установка частоты порта — самый простой способ настроить сабвуфер. Если усилитель поставляется с опцией управления частотой, то с ее помощью можно установить усиление и фильтр на требуемый уровень для получения резонансной частоты.

Конструкция корпуса сабвуфера для 10-дюймовых динамиков

10-дюймовый корпус для сабвуфера идеально подходит для семейного автомобиля и обычно умещается в капоте автомобиля. Обычно он подходит для любого типа автомобиля, но если у вас автомобиль очень компактной конструкции, вам следует измерить пространство в купе, прежде чем принимать это решение.

Вместо того, чтобы делать это вручную, в Интернете можно найти множество корпусов для динамиков разного размера. Кроме того, если вы хотите сделать его самостоятельно, вы можете использовать любой из доступных онлайн-инструментов для определения размеров корпуса, который лучше всего подходит для вашей колонки.

Планы коробки сабвуфера 10 дюймов

Высота = 14-1 / 2 дюйма

Ширина = 49 дюймов

Глубина 1 = 5-1 / 2 дюйма, Глубина 2 = 8 дюймов

Монтаж = 5-1 / 2 дюйма

Объем (внутренний) = 1.25 кубических футов

Конструкция корпуса сабвуфера для 12-дюймовых динамиков

12-дюймовый корпус для сабвуфера подходит только тем, кто владеет большим роскошным автомобилем и имеет необходимое пространство для его хранения. Его также можно использовать для создания системы домашнего кинотеатра, но вы должны убедиться, что это не беспокоит других людей, так как звук будет очень громким.

Размеры корпуса сабвуфера 12 дюймов

Высота = 14-1 / 4 дюйма

Ширина = 48-3 / 4 дюйма

Глубина 1 = 5-1 / 2 дюйма, Глубина 2 = 7-3 / 4 дюйма

Монтаж = 5-1 / 4 дюйма

Объем (внутренний) = 1.25 кубических футов

Конструкция корпуса сабвуфера для 15-дюймовых динамиков

Это монстр для воспроизведения битов на высоких басах. Большинство людей не предпочитают этот дизайн из-за его очень большого размера и занимающего много места. Но если у вас есть необходимые приготовления, то этого зверя хватит на то, чтобы управлять целой партией в одиночку.

Но честно, этот дизайн следует выбирать только в том случае, если в нем есть крайняя необходимость, потому что он производит огромное количество шума.

Размеры корпуса для сабвуфера, 15 дюймов

Высота = 18 дюймов

Ширина = 40 дюймов

Глубина 1 = 19-1 / 2 дюйма

Монтаж = 8-3 / 4 дюйма

Объем (внутренний) = 3.00 кубических футов

Что дальше?

Теперь мы рассмотрели всю необходимую информацию, которую вам нужно знать о создании корпуса сабвуфера. Все обсуждаемые темы касаются конструкции корпуса сабвуфера, но проектирование или настройка сабвуфера исключительно ограничены вашим воображением.

Многие люди используют краски и лаки для дизайна, в то время как многие другие могут использовать подкладки из различных тканевых материалов для настройки внешнего вида и дизайна корпуса сабвуфера.При создании и проектировании своего собственного корпуса сабвуфера важно не иметь каких-либо предвзятых представлений о форме и размере корпуса.

Вам необходимо разработать базовую схему коробки для сабвуфера, которую вы хотите изготовить, а затем рассчитать ее размеры. После того, как мы получим необходимые размеры, мы должны определить, будет ли оно совместимо с имеющимся у нас пространством.

Когда у нас есть окончательные размеры, мы должны определить мощность и мощность сабвуфера в соответствии с доступными нам измерениями.Это очень важно, поскольку количество доступного воздушного пространства определяет качество низких частот, воспроизводимых сабвуфером.

Итак, теперь, когда вы знаете все о создании корпуса для сабвуфера, чего вы ждете? Просто выйди и приготовься построить своего собственного басового монстра.

Лучший сабвуфер для глубоких басов

Если вы увлекаетесь музыкой, то наверняка уже знали, что такое сабвуфер. Это компонент, который помогает повысить уровень низких частот и сделать звук громче и четче.

Однако для достижения оптимального звучания музыки может оказаться недостаточно сабвуфера. Вам также понадобится коробка или корпус для сабвуфера.

Этот блок сабвуфера снижает вибрацию и настраивает уровень низких частот, чтобы получить оптимальное впечатление от прослушивания музыки. Поскольку корпуса сейчас пользуются спросом, сегодня на рынок проникло множество типов и брендов.

Чтобы помочь вам выбрать лучшую коробку для сабвуфера, вот несколько вещей, которые вам нужно знать и учесть в первую очередь, прежде чем тратить деньги.

— Большинство корпусов сабвуферов изготовлено из дерева МДФ. Однако толщина может отличаться. Коробки из более толстых материалов более прочные и менее шаткие, но при этом они тяжелее.

— Не забудьте сначала измерить низкочастотный динамик перед покупкой корпуса. Проследите, чтобы сабвуфер идеально и комфортно поместился в коробке.

— Существуют конструкции с одинарной и двойной коробкой. Дизайн с одним корпусом идеален, если вы хотите добиться отличного качества звука, а дизайн с двумя корпусами создан для тех, кто хочет получить более высокий звук.

— Если вы хотите добиться глубоких и точных басов, вам следует выбрать герметичные коробки для сабвуферов. У этого типа корпуса нет открытых участков, поэтому он не может создавать вибрации.

— Если вам нужны мощные басы, вы можете выбрать корпус с портами. Этот тип корпуса сабвуфера имеет вентилируемую конструкцию, обеспечивающую низкие низкие частоты. Эта коробка идеально подходит для любителей хэви-метала и рока.

Вот некоторые из лучших коробок для сабвуфера для глубоких басов:

1.Q Power QBOMB12V 12-дюймовый блок динамиков с вентиляцией

Если вы ищете большой корпус для сабвуфера, который обеспечивает потрясающие басы, то этот динамик Q Power QBOMB12V с двойной вентиляцией — идеальный продукт для вас. Акустическая система Q Power QBOMB12V Dual Vented Speaker Box может гарантировать вам мощный звук и глубокие басы, которые не разочаруют.

Этот суперблок может воспроизводить мощную музыку с частотой до 40 Гц без искажений. Благодаря превосходному качеству и прочной конструкции.Эта коробка для сабвуфера имеет внутреннюю отделку двойной кровати, которая способствует уникальному и элегантному стилю. Он также имеет текстурированную поверхность, которая способствует его общей долговечности.

Блок динамиков Q Power QBOMB12V с двумя вентиляционными отверстиями поставляется с привинчиваемыми клеммными колпачками, которые значительно лучше пружинных клемм.

Этот корпус двойной конструкции изготовлен из высококачественной древесины МДФ, что позволяет воспроизводить музыку как на высоких, так и на низких частотах, обеспечивая при этом превосходное качество звука. Объем динамика Q Power QBOMB12V Dual Vented Speaker Box равен 1.5 кубических футов на низкочастотный динамик, что дает большую амплитуду и лучшее качество звука.

ПРОФИ

— Поставляется со слотом для порта

— Может работать с большими вуферами

— Глубокий бас

— Мощный звук

— Отличное качество звука

— прочный

Минусы

— Немного тяжеловато

Стоимость уточняйте здесь

2.

Коробка для 12-дюймового сабвуфера с автомобильной аудиосистемой

Автомобильная аудиосистема с двойной вентиляцией. Корпус сабвуфера от American Sound Connection — отличный корпус для сабвуфера с двумя портами.Это сочетание отличного качества и дизайна. Эта коробка идеально подходит для среднего и высокого ценового диапазона.

Коробка для сабвуфера с двойной вентиляцией для автомобильной аудиосистемы имеет прямоугольную форму и является корпусом с отверстиями. Он имеет вентилируемую конструкцию и змееподобный порт, через который воздух внутри коробки выходит наружу.

Эта особая конструкция разработана для автомобильной аудиосистемы с двойным вентилируемым сабвуфером, что позволяет лучше настраивать частоту и увеличивать противодавление, что в свою очередь приводит к максимальному выходу низких частот.Эти вентиляционные отверстия расположены на внешней стороне динамика.

Он имеет универсальные вырезы, которые подходят для 12-дюймового динамика любой марки. Коробка для сабвуфера с двойной вентиляцией Car Audio имеет монтажную глубину 12 и ¼ дюйма, что позволяет динамикам различных производителей удобно разместиться внутри.

Коробка для сабвуфера с двойной вентиляцией для автомобильной аудиосистемы состоит из двойных вентиляционных отверстий, сделанных из дерева МДФ. Эти плиты МДФ имеют точную резку и полностью герметизированы по краям. Поверхность бокса покрыта слоем коврового покрытия премиум-класса, подходящего к любому интерьеру автомобиля.

ПРОФИ

— Громкий звук

— Глубокий бас

— Хорошая коробка

— Качественные материалы

Минусы

— Ящик тяжелый

Стоимость уточняйте здесь

3. BBox E12D Герметичный корпус для сабвуфера с ковровым покрытием

Корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием является одним из корпусов экономичной серии Bbox. Этот блок сабвуфера разработан для обеспечения исключительного качества звука независимо от типа и марки сабвуфера, который вы используете.

Эта коробка позволяет слушать музыку в машине с качественным звуком даже с низкочастотными басами. Корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием спроектирован так, чтобы иметь прочный и прочный корпус, который гарантирует отсутствие ослабления или деформации стыков деревянных панелей.

Корпус сабвуфера Bbox E12D с двойным герметичным ковровым покрытием изготовлен из материалов высочайшего качества, включая МДФ и угольное покрытие премиум-класса. Если вы ищете небольшую герметичную коробку, которая может поместиться в ограниченном пространстве вашего автомобиля, то этот корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием — идеальный выбор.

По доступной цене этот корпус для сабвуфера уже является первоклассным по своему качеству. Коробка имеет подключение для внешнего динамика, что позволяет легко снимать и устанавливать. Этот корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием — это компактный и незаметный выбор для вашего автомобиля.

ПРОФИ

— Отличное качество сборки

— Угольный ковер

— По разумной цене

— Отличное соотношение цены и качества

— Материалы отличного качества

Минусы

— Соединение для клеммных колодок не пломбировано

Стоимость уточняйте здесь

Заключение

Выбор правильной коробки для сабвуфера не является сложной задачей, если вы сначала проведете небольшое исследование.Эти упомянутые выше продукты были одними из лучших корпусов для сабвуферов, которые вы можете найти сегодня на рынке. Выберите тот, который соответствует вашим музыкальным требованиям.

Последнее обновление 2020-10-20 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Связанные

Building A DIY герметичный сабвуфер

Здесь В Audioholics нам очень нравится бас. К сожалению, получение обильное количество глубоких басов обычно требует изрядной суммы денег.Тем не мение, если вам удобно работать с деревом, есть более дешевый альтернатива: Сделай сам.

Здесь мы рассмотрим, как спроектировать и собрать герметичный сабвуфер своими руками. Герметичные сабвуферы имеют несколько важных преимуществ для домашнего мастера. Прежде всего, они относительно Легко построить по сравнению с вентилируемой коробкой или более экзотическим выравниванием, например, с резьбой клаксон или линия передачи. Герметичное выравнивание также относительно устойчиво к незначительные изменения в объеме коробки и вариации производства драйверов.Последний но не в последнюю очередь, они нуждаются в меньшей защите, чем портированные сабвуферы, которые могут быстро перегрузка ниже их точки настройки. С другой стороны, без порта для аугментации Чтобы добиться твердого глубокого баса, вам понадобится более мощный драйвер.

Там три основных компонента, необходимых для создания герметичного сабвуфера: драйвер, корпус и усилитель. Создание успешного сабвуфера требует некоторых проектные работы с точки зрения соответствия драйвера корпусу и определения усилитель, который обеспечивает достаточную мощность для ваших нужд без риска курение звуковой катушки или отключение драйвера.Еще в старые добрые времена, такая работа была немалым подвигом. Сегодня с программным обеспечением для моделирования, таким как WinISD, данные из реального мира с таких сайтов, как data-bass, и небольшое руководство, это много менее сложный. Итак, с чего мы начнем?

Водитель

Первым шагом в создании любого сабвуфера является выбор драйвера, так как он определите, какого размера вам нужен корпус, а также то, что вам нужно с точки зрения усиление. Вы можете найти головокружительное множество необработанных драйверов от таких компаний, как Parts Express и Madisound, а также в небольших магазинах, таких как iST и Stereo. Честность.Выбор драйвера — это все, что вы хотите достичь. если ты хотите достаточно глубокого баса, чтобы дребезжать зубные протезы дедушки, вам понадобится много смещение, что является причудливым способом сказать большой драйвер с большим количеством конусов область (также известная как Sd) и линейная экскурсия (также известная как Xmax). Если ты живешь в квартире, где высокий уровень звукового давления — верный способ получить уведомление о выселении, Драйвер 10–12 дюймов может быть более подходящим.

Развлечения факт: у 18-дюймового динамика площадь диффузора чуть более чем вдвое больше, чем у сопоставимого 12-дюймовая модель, что означает, что она способна выдавать дополнительные 6 дБ +, когда все остальное равно.В качестве дополнительного бонуса чувствительность будет выше, а искажения имеет тенденцию быть ниже.

Драйвер для сабвуфера Dayton Ultimax 18 дюймов

Оф Конечно, драйвер — это гораздо больше, чем просто размер. Базовая частота реакция — одно из важных соображений, которое может создать или прервать звук качество вашего сабвуфера. Параметры Тиля / Смолла, такие как Fs (резонансный частота), Qts (общее добротность драйвера при Fs) и Vas (эквивалентное соответствие громкость) также будет определять, как драйвер будет работать в любом заданном поле.Чувствительность и импеданс также являются критическими соображениями, так как они помогут определить ваши требования к усилению.

Примечание что в некоторых драйверах используются двойные звуковые катушки, которые позволяют конечному пользователю изменять импеданс драйвера, видимый усилителем. Например, если водитель имеет пару катушек на 2 Ом, их последовательное соединение дает сопротивление 4 Ом, при параллельном подключении катушек вы получаете нагрузку в 1 Ом. Мы рекомендуем избегая проводки для более низкого импеданса (<3 Ом), так как это обеспечит отличное нагрузка на усилитель-партнер.

Цифры

в в этот момент вы можете увидеть пару водителей, которые выглядят так, как будто они быть подходящим для поставленной задачи. Пришло время, когда резина встретит дорогу, и смоделировать производительность нашего драйвера с помощью программного обеспечения для моделирования. Независимо от того какую конкретную программу вы используете, вы вводите параметры T / S из спецификацию драйвера в программное обеспечение, и пусть он творит чудеса. Пришло время для некоторых актуальных дизайнерских работ.

Смоделированные данные для драйвера X в Qtc 0.5, 0,707 и 1.0

вверху представляет собой образец драйвера, смоделированный в трех разных размерах блока, что дает Qtc 0,5 (~ 7,75 кубических футов), 0,707 (2,7 кубических футов) и 1,0 (1,15 кубических футов). Глядя на эти графики, некоторые вещи бросаются в глаза. Начиная с Qtc 1.0, Во-первых, следует отметить, что частотная характеристика имеет ярко выраженный горб, что может еще больше усугубиться, если выбранный вами НЧ-динамик также имеет собственный острый ответ. Коробка меньшего размера также имеет гораздо более низкую чувствительность в глубоком бас, функция железного закона Хоффмана, что означает больше эквалайзера и мощности для добиться ровного отклика в комнате.Чего здесь не видно, так это того, что Qtc 1.0 будет есть некоторый звон, связанный с его горбатым профилем частотной характеристики. Искажение также будет выше в глубоких басах по сравнению с корпусом большего размера. Все занято вместе можно увидеть проблемы, связанные с созданием коробки, которая тоже небольшой.

Вкл. на другом конце спектра мы имеем Qtc 0,5. Первое, что следует Обратите внимание на размер корпуса; 7,75 кубических футов объемом Рабочий объем для водителя по большинству стандартов абсолютно огромен.На С другой стороны, большие дивиденды связаны с некоторыми дивидендами. С Qtc из 0,5, коробка считается критически демпфированной, что означает, что водитель не звонит. и дальше. Хоффман также утверждает, что большая коробка будет соответствовать лучшему бюджету. чувствительность, которая отражается на графиках отклика. Однако помимо размера есть еще один недостаток, о котором следует помнить. Как следствие того, что эффективный низкий, ход водителя должен увеличиваться для данной потребляемой мощности относительно более высокого блока Qtc. Другими словами, большая коробка меньше защитить драйвер, так что переходные процессы высокой мощности на очень низких частотах имеют больший потенциал нанести ущерб.

К счастью, У производителей сабвуферов есть золотая середина для выбора с Qtc, равным 0,707. Этот выравнивание обычно называют максимально плоским, поскольку оно обеспечивает самый продолжительный ответ до того, как система начнет откатываться. Вложение объемом 2,7 кубических фута ни в коем случае нельзя назвать сверхкомпактным, но это не что-то вы тоже ошиблись бы с холодильником. Это не так эффективно с глубокими басами как коробку большего размера, снова вините Хоффмана, но расплата здесь заключается в том, что водитель с гораздо меньшим риском чрезмерного отклонения.Наконец, пока дизайн не «Критически затухающий», тем не менее, звон достаточно хорошо контролируется относительно в поле с высоким Qtc.

Сейчас пришло время проверить реальность. Моделирование — отличная отправная точка в понимание того, как параметры Thiele / Small и размер коробки повлияют на производительность. Однако в реальном мире ничто не работает так, как моделирование. предлагаю, что они должны. Отчасти это можно объяснить вариациями в производства, или производители обманывают свои спецификации.Некоторые из них приходят вплоть до того факта, что когда вы доводите водителя до предела, нелинейные поведение закрадывается, чтобы отбросить математику. Вот откуда приходят данные из реального мира пригодится. Мы рекомендуем всем, кто хочет заняться своими руками, посетить data-bass, которым управляет экстраординарный басоголик. Джош Риччи. Сайт, как следует из названия, представляет собой базу данных, содержащую подробные измерения широкого диапазона сабвуферов, включая множество необработанных драйверов в тестовых корпусах. Необработанные драйверы также тестируются, чтобы увидеть, насколько они соответствуют к их номинальным характеристикам.

Корпус

С ваш водитель выбрал и зная внутренний объем, необходимый для достижения вашего желаемый Qtc, следующим шагом будет создание корпуса. Как и в любом другой громкоговоритель, корпус вашего сабвуфера в идеале будет инертной конструкцией это не добавляет и не убавляет выходную мощность низкочастотного динамика. Это обычно означает достаточно толстый шкаф (> 0,75 дюйма из МДФ или высококачественный, свободный от пустот Baltic Береза ​​хорошо работает) и разумное количество стяжек и набивок.Не забывайте, что внутренние распорки также уменьшат объем водитель видит при оформлении коробки, а начинка поможет поднять кажущийся объем видит водитель. Мы также рекомендуем переднюю перегородку двойной толщины, так как это повысит жесткость шкафа, а также позволит вам заглубить фланец. драйвера для более чистого вида. Если вы используете внешний усилитель, вы нужны либо пара высококачественных зажимных столбов, которые принимают проволоку большого сечения, либо разъем Speakon. Наконец, вам также понадобится дополнительный провод для внутреннее соединение (-и) с водителем, а также шипы или резиновые ножки.

Pro Совет: Всегда проще построить коробку немного больше, чем вам нужно, и необходимо, чем выяснить, что построенная вами коробка слишком мала и нужно начать с нуля.

Для для тех, кто проявляет лишь мимолетный интерес к деревообработке, плоские пакеты продаются Parts Экспресс и другие также являются жизнеспособным вариантом. Плоский пакет для сабвуферов то, что Икеа относится к мебели. Вы получаете кучу предварительно нарезанных деталей, чтобы построить корпус, которые вы собираете дома. Излишне говорить, что это может сэкономить кучу времени и усилия, но они могут не соответствовать вашим точным требованиям, т.е.е. здание высокое, мелкий сабвуфер по сравнению с обычным кубом.

Плоский шкафчик, предлагаемый в Parts Express, предназначен для 18-дюймовый сабвуфер Dayton Ultimax

Больше мощности!

Вкл. На первый взгляд, выбор усилителя кажется простой задачей; больше мощности лучше, чем меньше, правда? Тем не менее, это та область, где необходимо проявлять большую осторожность. принято, так как слишком большая мощность может буквально сломать ваш сабвуфер, либо сжигание звуковой катушки водителя или избиение водителя до смерти с помощью сверхэкскурсия.В то же время усилитель должен быть достаточно мощным, чтобы доставляйте выходной сигнал, который вы хотите достичь, в нагрузку по сопротивлению, которую водитель представляет. Правильный баланс — ключ к максимальному увеличению производительность без риска для ваших вложений. Это также область, где коммерческие сабвуферы имеют важное преимущество; за счет использования настраиваемые ограничители DSP, они могут уберечь НЧ-динамик от проблем, сохраняя при этом лодку с разветвителем.

Достижение правильный баланс означает понимание ограничений сабвуфера, который вы используете строительство.Некоторые из них относительно просты. По графикам экскурсий показано в разделе моделирования выше, вы можете получить представление о том, сколько энергии требуется для достижения номинального значения Xmax (максимального линейного хода) водителя и Xmech (максимальная физическая экскурсия водителя до повреждения). Излишне скажем, если у вас достаточно мощности, чтобы превысить рейтинг Xmech водителя, отлично следует соблюдать осторожность при воспроизведении. Также, как упоминалось выше, перегрузка НЧ-динамик, как правило, намного проще с низким выравниванием Qtc, по сравнению с Qtc, равным 0.707 или выше. Важным следствием этого является то, что из-за управление мощностью с ограниченным смещением в корпусе с низким Qtc, верхний басовый выход также ограничен относительно более высокого блока Qtc.

Профессиональный совет: Если вы хотите запитать сабвуфер или шестерку с тысячами ватт усиления, требуются специальные схемы с адекватной силой тока. аксессуар.

Другая сторона уравнения — это способность водителя к термической обработке, где есть еще немного серая зона. Да, у большинства драйверов есть силовая обработка рейтинг, но большинство необработанных драйверов, которые мы видели в тестировании, могут терпеть многое мощность выше номинальной на короткие периоды времени. Учитывая динамичный характер контент из реального мира, это то, чем вы можете воспользоваться. Положить это в в реальном выражении, прокачивая 4 кВт через драйвер, рассчитанный на потребление 1 кВт за некоторую долю второй не причинит вреда. С другой стороны, синусоидальная мощность 4 кВт волны на пару минут — отличный способ получить расплавленную звуковую катушку.Мы Я не могу этого достаточно подчеркнуть: большая сила влечет за собой большую ответственность.

Пластинчатый усилитель мощностью 700 Вт от SpeakerPower

В Помимо чистой мощности, еще один аспект для оценки характеристик усилителя. — его эффективная пропускная способность. Так в чем же дело? Как оказалось, некоторые производители усилителей включают фиксированный фильтр верхних частот около ~ 20 Гц. Во многих случаях это может быть полезно, поскольку фильтр верхних частот удаляет сверхнизкие частоты, которые большинство систем плохо подготовлено для воспроизведения, в то время как одновременно уменьшая нагрузку на усилитель.Беспроигрышный вариант? В случае сабвуфера, этот фильтр высоких частот будет иметь эффект стерилизации производительность в инфразвуковом диапазоне. В зависимости от ваших целей производительности это может не иметь большого значения. С другой стороны, если вы хотите, чтобы в номере расширение до однозначных цифр, усилитель с фиксированным проходом высоких частот фильтр нет буэно. Кроме того, плохо реализованные фильтры могут привести к звонку и фазовым аномалиям, которые могут иметь отрицательно сказывается на качестве звука.

Переезд за пределами возможностей усилителя, есть еще один вопрос, который нужно подумайте: вы хотите усилитель пластинчатый или внешний усилитель? Пока тарелка Усилители имеют то преимущество, что они представляют собой комплексное решение: много причин рассмотреть внешний усилитель. Прежде всего, вы можете купите много мощности по дешевке в виде профессионального внешнего усилителя. Если ты при сборке нескольких сабвуферов монтаж проводки становится намного проще, так как вам не нужна розетка рядом с каждым сабвуфером. И последнее, но не менее важное: заменить внешний усилитель, так как для нового / другого пластинчатого усилителя может потребоваться другой размеры выреза в вашем корпусе.

Принадлежности

As Как уже упоминалось, сабвуфер, сделанный своими руками, в основном состоит из динамика, корпуса и усилитель звука.Конечно, есть несколько дополнительных ингредиентов, которые стоит учитывая также. Наборы для измерений, такие как Dayton’s Omnimic или XTZ Room Analyzer в сочетании с сложная система эквалайзера, такая как miniDSP , позволит вам формировать отклик вашего сабвуфера. Это особенно важно, когда пора действительно использовать сабвуфер в своей комнате. Без всякого эквалайзера, даже лучший сабвуфер будет иметь уродливые пики в ответе, которые являются рецептом гулкий бас. Эквалайзер также позволит вам сформировать нижнюю часть вашей системы; в зависимости от количество комнаты, чтобы получить ваше пространство экспонатов, вы можете получить квартиру отклик значительно ниже 20 Гц с немногим большим, чем полочный фильтр нижних частот.Однако один следует быть осторожным при повышении отклика системы, так как это требует большего усилителя мощность и экскурсия от водителя. Помните, что повышение на 6 дБ в 4 раза больше мощность и вдвое больше хода водителя, что позволяет легко выбежать из запаса в спешке, спешу.

Измерительная система XTZ’s Room Analyzer II

Рекомендации и ресурсы

Так Теперь вопрос становится немного проще: что, черт возьми, вы покупаете? К счастью, есть немало надежных драйверов всех размеров от широкий ассортимент брендов. Отличные характеристики могут быть достигнуты с низкочастотными динамиками от линии Dayton Reference HO и Ultimax, продукты Stereo Integrity и iST среди других популярных бренды. Идеальный драйвер будет иметь большой линейный ход (xmax), управляемую мощность, низкие искажения и достаточно ровная частотная характеристика, по крайней мере, до 200 Гц. На практике это обычно означает драйвер с довольно большим, многослойная звуковая катушка, а также кольца Фарадея / закорачивающие кольца для улучшения линейности. Также желателен достаточно низкий Qts (> 0.5), как система Q (Qtc, как обсуждалось выше) не может опускаться ниже Qts драйвера.

Когда доходит до мощности, опять же нет недостатка в качественных усилителях мощности там, особенно от производителей, таких как Crown, Crest, QSC и др. Для пластинчатые усилители, мы отдаем должное SpeakerPower, который является OEM-поставщиком продукции Reaction Аудио, Power Sound Audio и JTR среди других. Также, как упоминалось ранее, плоский пакет от Parts Express также может значительно упростить конструкцию корпуса. кропотливая задача. Для подключения мы рекомендуем кабель не менее 12AWG, хотя чем ниже, тем лучше для приложений с высокой мощностью.

Сколько это стоит?

Плоский блок / комплект Ultimax 18 дюймов в настоящее время продается по цене 400 долларов на Parts Express. Если вы используете внешнее усиление вместо пластинчатого усилителя, показанного выше, усилитель Behringer iNuke NU3000, который можно соединить мостом для получения колоссальной пиковой мощности 3 кВт на 4 Ом. загрузка стоит 345 долларов в розницу, но розничная цена ниже (230 долларов на Sweetwater). Если вы потратите несколько долларов на такие вещи, как краска, вы получите около 7-800 долларов за очень хороший 18-дюймовый герметичный переводник. Стрижка собственного дерева может быть немного дешевле, но не настолько, чтобы иметь какое-то значение (особенно, если вы делаете ошибки).Вам будет сложно найти коммерчески доступный сабвуфер с таким уровнем производительности по этой цене.

Заключение

соток вы серьезный басоголик с ограниченным бюджетом? Сабвуфер своими руками может быть просто починить тебя после. За небольшие деньги можно построить подводную лодку, которая может конкурировать с лучшими сабвуферами на рынке. Помимо этого, у вас будет гордость от осознания того, что вы построили неотъемлемую часть своего домашнего кинотеатра, и знание того, что у вас есть уникальное оборудование, которое Джо Сикпак не может просто заберите в местном магазине больших коробок.Однако, осознавая ценность Предложение DIY требует большой осторожности, как с точки зрения получения дизайна правильно, как и реализация. Не забывайте извечный совет: измеряйте дважды, один раз отрежьте. Вы энтузиаст сабвуфера своими руками? Обязательно поделитесь на нашем форумы, включая фотографии вашей сборки.

DD Box Design — DD Audio

Начало работы

Этот четырехэтапный процесс покажет, как спроектировать систему сабвуфера для вашего автомобиля. Многим это кажется сложной задачей для математиков и алхимиков — смешать искусство акустического вуду с теоремой Пифагора.На самом деле это не так уж и сложно, и прежде чем вы откажетесь от идеи в пользу того, чтобы обратиться к кому-то, кто сделает эту работу за вас, прочитайте немного и получите удовольствие от разработки собственной системы.

Преимущество самостоятельного проектирования заключается в том, что вы получаете все необходимое; вы делаете систему так, как вы действительно хотите. Мы потратили годы на разработку акустического дизайна и дизайна корпуса, чтобы вы могли наслаждаться творческой стороной дизайна вашей системы.

Наша система DDBox исключает все догадки относительно производимого звука, просто следуйте диаграммам размеров / портов и формулам.Имейте в виду, что басы создают воздушное пространство. Перейдите по гиперссылкам для получения более подробных технических разделов.

Как обсуждалось на технической странице DDBox, НЧ-динамики DD созданы специально для работы в системе DDBox, НЧ-динамики и боксы были разработаны вместе, чтобы извлечь максимальную эффективность из заданного объема корпуса.

Не начинайте процесс с заранее определенного представления о том, какой субразмер лучше всего, только потому, что ваш двоюродный брат услышал систему, когда он был в отпуске в доме своего дяди Льюи, и поймал поездку с парнем, который однажды слышал систему, которая взорвала Задняя шина от автомобиля с 6×9 в коробке для сигар, не означает, что 6×9 — единственный динамик, вокруг которого проектируется ваша система (не коробки для сигар).

Пусть размер и форма коробки определяют количество и размер сабвуферов.

---

Шаг 1: Измерение коробки

Вам необходимо определить, где в автомобиле можно разместить корпус сабвуфера, и общий объем места, который вы готовы выделить для этого корпуса. Каждый таскает с собой разные вещи, и ваш тип вещей должен быть принят во внимание при планировании системы.

После того, как вы выбрали идеальное дополнительное место, вам необходимо определить высоту (H), ширину (W) и глубину (D) доступного пространства.Эти три измерения определят, какие дополнительные возможности можно использовать.

Если вы измерили коробку, скажем, высотой 13, шириной 32 и глубиной 10 дюймов, вы можете практически исключить использование сабвуферов 18 ″ и 15 ″. Это известно как парадокс Карлоффсенсона. Знаменитый шведский инженер, который определил оптимальный размер фрикаделек для данной посуды, желая при этом гораздо более крупную фрикадельку, изобрел мясной рулет, и его парадокс впоследствии остался практически незамеченным. Но, по-прежнему остается точка зрения: как только вы определите свое пространство, геометрия сабвуферов должна соответствовать корпусу, а более крупные вуферы не будут издавать более громкий звук, если громкость корпуса неправильная.

Теперь, в самом важном меньшинстве мира, мы используем систему измерения, основанную на ступне старого чувака, разделенной на 12 равных частей, называемых дюймами, потому что не имело смысла делить вещи на 10. Было решено затем разрезать эти дюймы пополам, а затем снова половину и снова половину, пока числа не станут слишком большими или маленькими, как бы вы на это ни смотрели. Это известно как Имперская Система, подразумевая, что очень важная нога была измерена и достойна беспрекословной слепой поддержки на протяжении столетий.

Если вы из самого важного большинства людей в мире, вы можете использовать систему измерения, разработанную во Франции, если вам действительно нужно больше причин, чтобы придерживаться деления ног некоторых парней на фракции …… если нет, то вы Решил мерить в метрах разделенные мои миллионы и порядки в них. Чтобы преобразовать высшие британские единицы измерения в метрики вулканского типа, умножьте дюймы на 2,54 для сантиметров, а для кубических футов — 28,3 литра на кубический фут.

---

Шаг 2: Расчет воздушного пространства

Пространство — это трехмерная вещь, поэтому нам нужны три измерения В x Ш x Г, умноженные для вычисления объема.

Шаг 2.1:

Мы хотим знать воздушное пространство внутри коробки, потому что это количество воздуха, которое будет подключено к сабвуферам. Коробка будет сделана из какого-то конструкционного материала, обычно из дерева, потому что это возобновляемый ресурс, и мы несем ответственность за окружающую среду. Это также довольно дешевый ресурс из-за многих государственных субсидий и противоречивых правил лесного хозяйства, которые ответственны за все леса с аккуратно посаженными деревьями, облегчающими походную жизнь для всех пушистых животных.

Мы должны отсчитать толщину стены от внешних размеров, 3/4 ″ (или три четверти дюйма для метрических мыслителей. Маленькие тире — это символ дюйма, а не неуместные акцентные знаки, чтобы произнести гласную A в другой звук A. Чтобы упростить вычисления на калькуляторе, мы переводим доли дюйма в десятичный эквивалент, истинное превосходство императорской системы начинает проявляться, разделив 3 на 4, чтобы получить — 0,75 ″ ) древесина является наиболее распространенной толщиной для ограждений.В нашем вышеупомянутом поле 13H x 32W x 10D потребуется вынуть 1,5 дюйма на размер, оставив 11,5H x 30,5W x 8,5D, что соответствует размерам воздушного пространства, находящегося в корпусе.

Теперь мы умножаем 11,5 ″ x 30,5 ″ x 8,5 ″ = 2 981,375, чтобы получить кубические дюймы.

Шаг 2.2:

Мы хотим преобразовать кубические дюймы в кубические футы, потому что это позволяет нам использовать меньшее число, а меньшие числа легче использовать. Кубический фут, согласно определению Ордена Менденхолла в 1893 году, равен 12 ″ В x 12 ″ Ш x 12 ″ Д.

Умножение, 12 ″ x12 ″ x12 ″ = 1728 кубических дюймов, что представляет собой количество совместно проживающих в кубических дюймах, находящихся внутри коробки с вышеупомянутыми размерами. Если вы сторонник или скупердяй, пользующийся имперской системой, стоит запомнить это число 1728. Привыкает много.

Теперь разделите объем нашего внутреннего ящика на 1728, чтобы получить эквивалент в кубических футах;

2981,375 / 1728 = 1,72533275. Помните, что точность до 8 знаков после запятой мучительно не нужна, 2 разряда вполне подойдут.Если есть специалисты по метрике, которые все еще следят за вами, вы можете использовать все 8, если хотите.

В нашей коробке 1,73 кубических футов воздушного пространства, находящегося внутри стенок корпуса.

---

Шаг 3. Преобразование общего объема в чистый объем после смещения динамика и порта

Чистый объем — это объем воздушного пространства после вычитания объема воздуха, занятого низкочастотным динамиком и портом. Это объем воздушного пространства, для которого рассчитывается порт. Как это сделать, не зная громкости порта и подсистем? Это что-то еще, что было раньше, курица или яйцо? В отличие от оценки временной последовательности эволюционного или причудливого спонтанного создания, мы можем оценить занятые объемы на основе многих случаев фиксированных расчетов и получить довольно близкий процент.

Занимаемый объем порта и низкочастотного динамика для настройки 40 Гц и настройки 35 Гц составляет примерно 18% и 23% соответственно. Чем больше число 23% для настройки 35 Гц, представляющее большую длину порта для более низкой настройки, тем более длинный порт занимает больше внутреннего объема.

Умножение чисел из нашего поля:
Для настройки 40 Гц 1,73 куб. Фута x 0,82 = 1,42 кубических фута нетто объема.
Для настройки на 35 Гц: 1,73 куб. Фута x 0,77 = 1,33 кубических фута полезного объема

Площадь порта для DDBox составляет 16 дюймов площади порта на кубический фут.См. «Зачем нужно переносить».

Используя пример настройки 40 Гц, 1,42 куб. Футов x 16 дюймов = 22,72 квадратных дюйма площади порта

Имейте в виду, что изменение площади порта на 10% не будет слышно, поэтому допустимое отклонение составляет плюс-минус 2 квадратных дюйма.

---

Шаг 4: Длина порта

Звук системы можно отчасти настроить, изменив длину порта. Как мы узнали в разделе «Зачем нужен перенос», площадь порта должна быть в правильном соотношении с площадью конуса, поэтому система DDBox использует вариации длины порта в качестве основного средства настройки модов частоты.

См. Диаграмму сайта DDBox для длины 23 ″. Это позволит комбинации DDBox / sub иметь эффективные низкие частоты в автомобиле, вплоть до низких 30-х. DDBox очень хорошо воспроизводит все типы музыки и является идеальной настройкой для начала расширенного набора номера в вашей системе после того, как сабвуферы сработают.

Период «приработки» — это время, которое требуется паукам говорящего, чтобы расслабиться, позволяя совершить больше экскурсии. Мы создаем динамики с очень прочной подвеской, чтобы ими можно было наслаждаться годами, поскольку по мере их ослабления басы будут становиться глубже и громче.

После обкатки частоту настройки можно уменьшить, увеличив длину порта, попробуйте с шагом 4 дюйма. И наоборот, настройку можно повысить, укоротив порт.

Шаг 4.1: Варианты настройки

У некоторых пользователей есть определенные типы музыки с улучшенной частотой, которые им нравятся. Некоторым даже нравится то, как панели кузова, лобовые стекла и нехрящевые части тела изгибаются в такт, некоторые автомобили предлагают этим пассажирам полный удар. Эти приложения могут сразу перейти к более длинным портам, добавив 6 дюймов к диаграммам частот настройки.Это может повлиять на некоторые верхние частотные характеристики в диапазоне 60-80 Гц.

Эта дополнительная длина порта также хорошо подходит для приложений с плохой акустической нагрузкой в ​​автомобиле или в приложениях для открытых помещений, таких как DJ-системы и домашние приложения. Увеличенная масса порта помогает улучшить распространение низких частот.

Некоторые пользователи хотели бы сократить объем коробки, зная, что их система DD превышает их ожидания по динамическому диапазону. Площадь порта можно уменьшить на 25%, до 12 квадратных дюймов на кубический фут, используя меньший диапазон размеров DDBox для данного диаметра сабвуфера.Есть небольшая жертва в максимальной производительности, но некоторые очень компактные конструкции могут звучать потрясающе, если их правильно рассчитать.

Лучшие коробки для сабвуфера для глубоких басов (обзор и руководство по покупке) в 2020 году

Преимущества боксов сабвуфера

• Оптимальные характеристики сабвуфера. Сабвуфер обычно воспроизводит звук сзади и спереди. Без кожуха звук из задней части динамика подавлял бы частоты из передней части динамика. Корпус сабвуфера содержит частоты в задней части динамика для создания однородности звука.
• Предотвратить перегрев. В большинстве корпусов для сабвуферов остается достаточно места вокруг динамика, чтобы воздух мог свободно входить и выходить. Это помогает охлаждать динамики сабвуфера, чтобы предотвратить перегрев и повреждение критически важных компонентов, особенно при воспроизведении громкой музыки.
• Хороший эстетический вид. Большинство производителей проектируют коробки для сабвуферов с ковровым покрытием снаружи, которые подходят к интерьеру большинства автомобилей. Закрытые сабвуферы придадут вашему автомобилю стильный вид, особенно когда он помещен в багажник.

Типы коробок для сабвуферов

Герметичные коробки

Герметичные корпуса имеют компактную конструкцию с одним отверстием, на которое опирается голова динамика. Воздух не входит и не выходит из коробки, и такая конструкция подходит практически для всех транспортных средств. Вы получите точный, чистый звук от динамика и корпуса, но вам потребуется больше мощности для воспроизведения на большей громкости.

Портовые боксы

Портовые или вентилируемые боксы усиливают низкие частоты. Они дают более мощные басы, чем герметичные коробки, независимо от мощности усилителя.Коробки с отверстиями также улучшают поток воздуха к сабвуферам, предотвращая перегрев, особенно при воспроизведении музыки в течение длительного времени. Они подходят для воспроизведения хэви-метала и подобной музыки во время вождения.

Bandpass Boxes

Bandpass box — это разновидность боксов с переносом. Единственная разница в том, что они обеспечивают более громкий звук в узком частотном диапазоне. Обычно это сдвоенный сабвуфер, в котором одна камера открыта, а другая закрыта. Хотя не все сабвуферные динамики хорошо работают с полосами пропускания, они имеют лучшую басовую стойку и подходят для агрессивных звуков, таких как регги, рэп и хард-рок.

Коробки для сабвуферов Free-Air

Кожухи для сабвуферов Free-Air включают в себя низкочастотный динамик, установленный на доске, а затем прикрепленный к задней палубе или багажнику у заднего сиденья. В этом случае багажник будет действовать как ограждение, изолирующее низкие частоты от задней части автомобиля. Это устраняет проблему искажения звука от сабвуферов без кожуха. Коробки такого типа удобны в установке, но работают только с сабвуферами, предназначенными для работы на открытом воздухе.

Ведущие бренды

Atrend

Altrend — U.Компания, базирующаяся в С., предоставляет первоклассную аудиопродукцию. Ее всемирный центр расположен в Дели, Индия, а штаб-квартира — в Чикаго, штат Иллинойс. Компания производит 259 уникальных моделей корпусов и является известным дистрибьютором усилителей Banda Audio. Некоторые из его корпусов для сабвуфера с глубокими басами — это корпус для сабвуфера Bbox E12DSV Dual 12 ”с общей вентиляцией и ковровым покрытием и Bbox E12ST Single 12” Truck Subwoofer.

America Sound Connect

America Sound Connect — американская компания по производству корпусов.Он предлагает более 10 000 классных конструкций коробок для сабвуферов, а также производит OEM-радиостанции и аксессуары, такие как клеммные колодки, декоративные кольца, решетки сабвуфера и концы проводов. Некоторые из его лучших конструкций боксов — это универсальный сабвуфер с двумя 8-дюймовыми сабвуферами ASC с вентиляционными отверстиями и одиночный 8-дюймовый сабвуфер ASC.

Pioneer

Pioneer — известный производитель автомобильной аудиотехники. Нодзому Мацумото основал компанию в 1938 году со штаб-квартирой в Токио, Япония. Компания имеет более чем 70-летний опыт работы в отрасли, и большинство ее корпусов предварительно загружены сабвуфером.Однако, если вы ищете пустое дополнительное поле, попробуйте Pioneer UD-SW250D.

Стоимость корпуса сабвуфера

• Менее 50 долларов: Это диапазон цен для большинства корпусов с одним сабвуфером. Они обладают теми же типичными чертами, как внешнее покрытие с ковровым покрытием, воздухонепроницаемые стены и проводка сабвуфера. Вы также можете приобрести несколько корпусов с двумя сабвуферами.
• Выше 50 долларов: Корпуса с таким бюджетом часто обладают лучшими низкочастотными характеристиками. Большинство из них изготовлено из высококачественной твердой древесины, такой как МДФ, и имеют качественное ковровое покрытие, защищающее корпус.Некоторые бренды продают свои сабвуферы вместе со своими корпусами, и вы можете купить оба, если вам нужно полностью обновить музыкальную систему.

Основные характеристики

Тип корпуса

Герметичные коробки лучше всего подходят для малых и средних автомобилей с небольшим пространством в автомобиле. Если у вас только один сабвуфер, экономичнее будет купить герметичный бокс. Если вы меломан, который любит громкую музыку во время длительных поездок на автомобиле, подумайте о приобретении переносного или бандпасс-бокса.

Размер

Размер корпуса во многом зависит от количества имеющихся у вас вуферов. Двойные корпуса, как следует из названия, могут содержать два динамика. Вам нужно будет выбрать дизайн, соответствующий размеру ваших динамиков. Например, 12-дюймовая двойная коробка будет хорошо работать с сабвуферами от 10 до 12 дюймов, но будет слишком маленькой для пары 15-дюймовых сабвуферов.

Прочие соображения

• Эстетика: Корпус должен дополнять интерьер вашего автомобиля.Большинство производителей делают свои корпуса с внешним ковровым покрытием или наклонной конструкцией, которая выглядит привлекательно при установке в салон автомобиля.
• Доступное место: Выполните все необходимые измерения, чтобы определить, достаточно ли в вашем автомобиле места для нового блока сабвуфера. Доступное пространство также определит, выберете ли вы коробку прямой или клиновидной формы.

Лучший сабвуфер для глубоких басов Обзоры и рекомендации 2020

Советы

• Нанесите дополнительный столярный клей на каждый стык стены, чтобы предотвратить возможные утечки воздуха и сделать сабвуфер более долговечным.Некоторые корпуса послепродажного обслуживания могут иметь несколько дефектов, поэтому лучше проявить осторожность, прежде чем корпус развалится.
• Всегда измеряйте размер вашей системы сабвуфера и размера ствола перед покупкой коробки. Если вы покупаете корпус в Интернете, вам следует внимательно следить за размерами продукта, чтобы получить идеальный размер, который не повредил бы ваши сабвуферы из-за дребезжания.

Часто задаваемые вопросы

В: Какая древесина лучше всего подходит для корпуса сабвуфера?

A: МДФ Дерево идеально подходит для изготовления корпусов сабвуферов. Древесина прочная, долговечная и достаточно толстая, чтобы ограничить искажение звуковых волн. На втором месте фанера, которая легче, чем МДФ, но достаточно прочная, чтобы обеспечить наилучшее качество звука при ламинировании. Третьим лучшим вариантом может стать стекловолокно, поскольку оно прочное и легкое, не реагирует на погодные и температурные изменения.

Q: Могу ли я поместить сабвуфер разных размеров в одну коробку?

A: Это делать не рекомендуется. Всегда выбирайте разные коробки, совместимые с размером ваших сабвуферов.В противном случае вы можете получить искаженный звук и повредить сабвуферы из-за всей вибрации из-за лишнего пространства.

Q: Где лучше всего разместить двойной сабвуфер?

A: Если у вас наилучшее сочетание высокопроизводительного усилителя, сабвуфера и корпуса, тогда не имеет значения, где вы разместите коробку, так как вы всегда получите отличное качество звука. Тем не менее, большинство людей помещают свои дополнительные ящики под сиденьями, поскольку это экономит место в багажнике.

Заключительные мысли

Нашим лучшим выбором для лучшей конструкции корпуса сабвуфера с глубокими басами является двойной 12-дюймовый корпус для сабвуфера с вентиляцией и ковровым покрытием Bbox E12DSV Dual.Он имеет шикарный внешний вид с ковровым покрытием, который дополняет интерьер любого автомобиля, а также универсальный дизайн, подходящий для 10–12-дюймовых сабвуферов.

Мы выбрали недорогой корпус для динамиков QPower Angled Style 6×9. Вы получаете два отдельных блока для сабвуферов по цене одного, оба из которых обладают превосходными функциями для небольших корпусов.

Искусство Сделай Сам Дизайн АС

1 Комментарий

Опубликовано 16 мая 2015 г. автором Wogg

Еще до того, как я стал басистом, я был одержим парой нижних октав звукового спектра.В какой-то момент я решил, что сабвуферы дорогие, и я должен спроектировать и построить свои собственные. Вместе с отцом, который был прекрасным мастером по дереву и техником-электронщиком со всеми необходимыми инструментами, я построил себе множество коробок для динамиков и поместил любые драйверы, на которые мог попасть лапами, в коробки всех форм и размеров. Некоторые из них были ужасными, многие были очень хорошими, и я до сих пор использую их.

Строить себя — это что-то вроде хобби, требуется много работы и исследований, чтобы сделать это правильно, но, на мой взгляд, результат того стоит.Вот вам небольшой список за / против:

Плюсы

• Относительно недорого построить потенциально высококачественный динамик, если у вас есть инструменты.
• Контроль над всем, поэтому вы получаете именно то, что вам нужно, по размеру и производительности
• Огромное удовольствие от использования того, что вы создали сами, если вы увлекаетесь подобными вещами

Минусы

• Трудоемко и много работы
• Интенсивные исследования, если вам такие вещи не нравятся
• Стоимость, сэкономленная на сборке, переносится на инструменты для вашей первой сборки

Если у вас есть базовые навыки работы с деревом и вы готовы их использовать, это может быть для вас хорошим путем.

Моя говядина с рынком автомобильной аудиотехники

Большие колонки, маленькие коробочки

Акустическим системам необходим воздух для правильного движения воздуха, поскольку помещенные в крошечные корпуса они перестают быть очень эффективными на очень низких частотах. Профессионалы автомобильной аудиосистемы обходят эту проблему, используя массивные мощные динамики и управляя ими с такой же огромной мощностью. Это работает, но не очень эффективно. Я бы предпочел построить эффективный динамик и использовать его с разумным количеством энергии, сэкономив аккумулятор и генератор переменного тока и упростив установку.

В ходе своего проекта я смоделировал доступные автомобильные сабвуферы от приличных запчастей среднего класса, таких как Kicker и RE, до дешевых брендов, таких как Lanzar и Boss. Ни один из этих динамиков на бумаге не работал так хорошо, как я хотел, чтобы они работали в моем выбранном корпусе. Все они полагались на акустическое усиление, которое дает нахождение в машине, и большое количество мощности и эквалайзера для расширения отклика. Моя цель заключалась в том, чтобы динамик мог легко снизить частоту до 30 Гц, без какой-либо компенсации из салона автомобиля.

Яркий

Создание автомобильной системы с большим количеством бизнеса «посмотри на меня» просто привлекает воров.У меня раньше крали вещи, это не весело. Лучшая система безопасности — это вообще не выглядеть как цель и не рекламировать, заводя ее и натыкаясь на окрестности. Вы не будете рекламировать свой товар, и ваши соседи будут вам благодарны за то, что вы им не мешаете.

Динамики 101

Динамики играют роль в системе преобразования электрической энергии в акустическую, буквально встряхивая воздух и создавая волны давления, которые доходят до ваших ушей.Чтобы добиться эффективной передачи звука, требуется много физики, и конечная цель — получить динамик, который будет одинаково работать во всем спектре человеческого слуха. Одной из наиболее легко контролируемых частей является низкочастотная характеристика корпуса. Что касается высоких частот, вы более или менее зависите от производителя драйвера.

Коробка имеет решающее значение для низких частот, так как при вибрации динамика звуковое давление исходит с обеих сторон и с совершенно противоположной полярностью.Это означает, что звук полностью подавляется на очень низких частотах, что делает низкочастотный динамик бесполезным, если он не закрыт. Единственная причина, по которой вы вообще слышите звук, заключается в том, что по мере увеличения частоты звук становится более направленным, поэтому подавление также не работает. Это связано с соотношением длины волны звука в воздухе с площадью поверхности излучателя.

Громкоговорители представляют собой массу с приводом от двигателя и пружиной. У них есть определенные параметры, которые определяют, как они будут работать в корпусе.Это означает, что просто вставив любой низкочастотный динамик в любую коробку, вы решите, насколько хорошо этот динамик будет работать. Если вы собираетесь тратить время на создание, вам следует прежде всего потратить время на правильное проектирование. Чтобы сделать правильный дизайн, нам потребуются некоторые параметры динамика, которые называются параметрами Тейла-Смолла. Давайте посмотрим на несколько ключевых параметров:

Fs или резонанс в свободном воздухе

Все подвешенные массы будут иметь определенную частоту, с которой они хотят встряхиваться. Это простая физика, эквивалентная весу на пружине.Это частота без коробки, на которой динамик будет наиболее легко вибрировать, и часто является индикатором самой низкой частоты, которую динамик может эффективно воспроизводить.

Vas или эквивалентный объем

Этот параметр измеряет степень жесткости подвески динамика на основе сравнения объема воздуха. Представьте себе запечатанный ящик с поршнем на одной стороне. Чем больше объем воздуха в этой коробке, тем легче будет перемещать поршень внутрь и наружу. Для говорящего это будет измерять, насколько сильно коробка сама наложит на движение говорящего.Для большого Vas потребуется такая же большая коробка, чтобы конус мог вести себя свободно.

Qts или общая система Q

Этот параметр измеряет интенсивность резонанса. Высокая добротность означает очень большой пик в резонансе динамика. Этот параметр повлияет на то, насколько хорошо динамиком можно управлять с помощью коробки, а также на необходимый вам размер и частоты настройки. Он часто разбивается на механические и электрические компоненты Qes и Qms для подробного анализа.

Xmax

Общее линейное перемещение динамика, пока катушка остается в структуре магнита.Это определяет, сколько воздуха может перемещать динамик данного размера. Чем больше движения воздуха, тем больше басов. Обратите внимание, что динамик часто может продолжать выходить за рамки этой спецификации, но когда это происходит, диффузор больше не управляется двигателем, а это означает, что искажение будет выше. И как только катушка достигает механического предела или достигает нижнего предела, это звучит ужасно и наносит ущерб.

Номинальное сопротивление

Это грубая мера сопротивления катушки динамика в Ом. У всех усилителей есть диапазон, для которого они предназначены, и это то, к чему вы подходите.Фактическое сопротивление динамика сильно различается на разных частотах. Например, при резонансе динамик движется намного легче, в результате чего сопротивление увеличивается, как у свободно вращающегося двигателя.

Управление мощностью

Это максимальная мощность, которую может принять динамик до того, как катушка перегреется. Как и у усилителей, эта спецификация довольно свободна. Ищите непрерывную мощность, а не пиковую, PMPO или любые другие выдуманные характеристики. Если не указано иное, то, вероятно, чушь. Например, 100 Вт — это огромное количество тепла, с которым нужно иметь дело, если дешевый динамик требует мощности в сотни ватт без «непрерывной» или «среднеквадратичной» в спецификации, это, вероятно, означает, что мощность сохраняется только на очень короткое время. промежуток времени.

Эти характеристики мало что значат, без некоторых формул и, что еще лучше, программного обеспечения. Доступно множество книг, и бесплатно у меня есть инструмент грубого анализа, который может работать на современных компьютерах с Windows. Для серьезного анализа я использую продукт под названием Bass Box 6, который можно приобрести в Parts Express.

Типы коробок

Герметичный

Classic — ничего, кроме драйвера в герметичной коробке, ничего проще. У них обычно жестко контролируемый басовый выход и ранний, но медленный спад при понижении частоты.Используя хороший драйвер и хорошее количество мощности, действительно вполне возможно получить впечатляющие низкие частоты из закрытой коробки, особенно если вы используете небольшую компенсацию спада с помощью небольшого аккуратного усиления низких частот.

ФНЧ / переносной

Они также очень популярны. По сути, они могут расширить низкочастотную характеристику и повысить некоторую эффективность за счет использования задней стороны динамика для управления резонирующим битом, обычно трубкой с тщательно подобранными размерами.Лампа рассчитана на резонанс сразу под низкочастотным динамиком, где он начинает ослабевать, таким образом увеличивая отклик динамиков. Здесь нужно учесть несколько моментов:

• Спад ниже настроенной частоты будет более резким, чем в закрытой коробке
• Порт должен быть достаточно большим, чтобы не было большой скорости входящего и выходящего воздуха, что приводило бы к сильному воздушному шуму. Расширение концов уменьшает этот эффект за счет небольшой дополнительной длины
• Громкоговоритель должен быть тщательно выбран и согласован, поскольку отсутствует контроль конуса, который может позволить динамику легко выйти на заданную частоту на определенной частоте.

Пассивный радиатор

Здесь фиктивный диффузор динамика используется как резонирующая поверхность, точно как порт.Плюс в том, что излучающая поверхность большая, что обеспечивает еще большую эффективность. Обратной стороной является настройка, у вас нет настроек, но масса и расчеты не такие чистые, как с портом.

Bandpass

Это забавные коробки, в которых нет ничего, кроме порта или нескольких портов, выходящих наружу, которые стали популярными благодаря системам Bose Acoustimass в 90-х годах. Они могут обеспечить действительно приличную чувствительность, но будут иметь ограниченный частотный диапазон, поскольку порты по своей сути охватывают только октаву частотного пространства.Для этого требуется программное обеспечение, нет простого способа точно настроить их без посторонней помощи.

Изобарический / несколько драйверов

Несколько динамиков можно использовать в одном корпусе и в разных конфигурациях. Изобарический относится к соединению драйверов вместе как единой движущейся массе. Самый простой способ сделать это — установить вплотную друг к другу и не в фазе. Это в основном заставляет динамик вести себя в два раза жестче, чем раньше (сокращая спецификацию Vas пополам), что позволяет использовать меньший корпус с аналогичным откликом.Обратной стороной является то, что вы будете тратить половину своей мощности на динамик, который не излучает, поэтому ваша эффективность снижается. Также возможно размещение пары динамиков в одном корпусе бок о бок и в фазе, что сразу добавляет 6 дБ к выходной чувствительности из-за связи. Вы должны делать это только с одинаковыми динамиками и желательно подключенными параллельно.

Дизайн с Bass Box

Эта часть будет произведена методом проб и ошибок. Как правило, вы имеете хорошее представление о том, какой должна быть ваша коробка, чтобы поместиться там, где вы хотите ее поставить.Для автомобиля у вас ограниченное пространство, для вашего дома ваша вторая половинка может наложить ограниченное пространство. Это позволит вам начать с коробки, а затем опробовать некоторые драйверы, чтобы увидеть, какие из них работают лучше всего.

Дополнительным бонусом при использовании программного обеспечения Bass Box является встроенная база данных драйверов и их параметров. Как правило, вы можете просмотреть запасы на сайте Parts Express в Интернете, затем выбрать их из базы данных и посмотреть, как они работают в вашем ящике. Для своего проекта мне нужен был небольшой шкаф для моей машины с чистой выходной частотой около 30 Гц и мощностью в пару сотен ватт.Я остановился на примерно 1 кубическом футе внутреннего объема и начал выбирать 10-дюймовые вуферы.

На диаграммах ниже красный график — это НЧ-динамик Dayton Audio Reference Series HF 10 ″. Желтый — низкочастотный динамик RE, типичный низкочастотный динамик средней ценовой категории. И, наконец, оранжевый — это 10-дюймовый сабвуфер Lanzar «1000 Вт», который выглядит как зверь, но дешевле других по цене, представляя бюджетное решение, которое вы можете увидеть на барахолке.

Нормализованный ответ

Эти диаграммы показывают ожидаемую низкочастотную характеристику данной комбинации динамика / блока.Цель состоит в том, чтобы избежать пиков и опуститься как можно ниже. Поиграв со всеми типами драйверов, от дешевых до дорогих, я остановился на относительно дорогих моделях серии Dayton Reference для своего дизайна. Это оставило меня с частотой настройки в нижнем диапазоне 30 Гц. Учитывая большое количество воздуха, в котором динамик мог двигаться, это означало, что мне пришлось использовать большую площадь порта, чтобы избежать шума. С круглым портом это будет означать, что слишком длинная трубка просто не поместится в коробке. Поэтому я решил использовать прямоугольный паз и обернуть его вокруг задней части корпуса, чтобы получить необходимую мне длину.

На графике сравниваются 3 низкочастотных динамика в коробке, при условии, что частота настройки должна быть немного отрегулирована для разных низкочастотных динамиков, но даже с этими настройками отклик низкочастотных динамиков RE и Lanzar никогда не будет таким последовательным, как низкочастотный динамик Dayton. Низкочастотный динамик Lanzar ужасен, он сдается и отключается еще до того, как попадет на территорию сабвуфера ниже 100 Гц. НЧ-динамик RE лучше, обеспечивая большую мощность, с проблемой резонансного пика около 45 Гц.

Пользовательский ответ

Это частотная характеристика с использованием установленной входной мощности, чувствительности драйвера и пределов отклонения в поле, чтобы дать вам фактически доступный звук на выходе из динамика.Это удобно для сравнения, когда вы можете выбрать драйверы с разной чувствительностью и мощностью, чтобы увидеть, какие из них на самом деле будут громче.

Здесь мы видим, что низкочастотный динамик Lanzar действительно громкий, прогнозируя выходную мощность 120 дБ выше 100 Гц, но быстро падает ниже этого. За исключением небольшого пика на 45 Гц, низкочастотный динамик Dayton обеспечит максимальную выходную мощность, причем более стабильно во всем диапазоне.

Акустическая мощность

На этой диаграмме показана максимальная мощность, с которой может справиться динамик, с учетом предельного значения Xmax, указанного в коробке.Динамик с огромным провалом в месте настройки приведет к потере мощности, поскольку диффузор разбивается о его механический предел.

Спецификации низкочастотного динамика Lanzar не были полными, поэтому это таблица, сравнивающая низкочастотный динамик RE и Dayton. Блеклые линии — это предел отклонения низкочастотного динамика, оба из них смогут выдерживать полную мощность вплоть до середины диапазона 20 Гц, прежде чем низкочастотному динамику не хватит места для движения. Если коробка не подходит, это провал в линии будет мешать максимальной мощности, в результате чего низкочастотный динамик опустится до предела, прежде чем он исчерпает мощность.

Смещение конуса

На этой диаграмме показано, какое движение диффузору динамика придется совершить при максимальной мощности. Он точно укажет, где будет ваш физический предел. Если это произойдет до электрического предела, вы тратите впустую потенциальную мощность, и комбинация блока / динамика не совсем подходящая.

НЧ-динамик Dayton — единственный, у которого было достаточно технических характеристик, чтобы предсказать это, и это показывает ожидаемое движение диффузора НЧ-динамика достигает пика в 40 с чем-то, а затем снова падает, когда порт резонирует.Здесь мы не показываем никакого риска снижения мощности до 400 Вт вплоть до 20 Гц.

Скорость вентиляции

На этой диаграмме показана расчетная скорость воздуха в вентилируемом помещении. Чем выше скорость, тем выше вероятность того, что вы услышите шум вентиляции. Рекомендуется увеличить размеры вентиляционных отверстий, чтобы они оставались такими низкими, чтобы ваши вентиляционные отверстия оставались тихими, а басы чистыми.

На этой диаграмме показано, что низкочастотный динамик Lanzar перемещает много воздуха вниз около 10 Гц, даже если он не издает звука. НЧ-динамик RE имеет пару выступов, на которых вентиляция немного возбуждается, и, в конечном итоге, НЧ-динамик Dayton хорошо контролирует вентиляцию и снижает максимальную рекомендуемую скорость.

Планирование коробки с помощью Sketch Up

Раньше я делал эту часть на бумаге. Но теперь я могу создать полный 3D-рендеринг с помощью бесплатного программного обеспечения. Технологии потрясающие! Это программное обеспечение Sketch Up было запущено Google и доступно для бесплатного домашнего использования. Если вы хотите получить от этого все коммерческие возможности и использовать некоторые расширенные функции, вам понадобится лицензия, но для этой цели идеально подходит бесплатный инструмент.

Здесь я смог настроить размеры и получить хороший расчет внутреннего объема и размеров портов, чтобы передать их обратно в Bass Box и посмотреть, как должен работать конечный продукт.Каждая доска была точно рассчитана по размеру и построена в 3D, затем перемещена и собрана, чтобы представить готовый продукт.

Когда я был удовлетворен своим выбором, пришло время планировать покупки.

Планирование сборки

Обычно вам нужна толстая древесина для динамика. Фанера в целом более прочная, но МДФ более акустически исправна. В этой сборке он будет в багажнике, не сильно перемещаясь, поэтому он будет из МДФ. Листы 3/4 дюйма легко доступны на месте, поэтому мы и будем использовать их.

У

Parts Express есть отличные ресурсы и специальное сообщество для создания акустических систем своими руками. Многие ребята там гораздо более детализированы и преданы своему делу и создают продукты более высокого качества, чем я способен. Пара рекомендаций, которым я обычно не следую из-за ограничений, связанных с материалами и инструментами:

• Перегородка толщиной 1 дюйм — во-первых, это дерево трудно найти. Во-вторых, МДФ стоит дорого, поэтому использование целого другого листа только для перегородки — это большая добавка к стоимости. Чтобы пойти на компромисс, я закреплю и закреплю перегородку как можно прочнее.
• Внутренняя поперечная распорка — чем больше объем, тем важнее это. Идея состоит в том, что движется только сам диффузор динамика. Лучше всего это сделать, склеив полочки в ящике, соединив стороны вместе сплошной деталью, за исключением некоторых отверстий для прохождения воздуха. Мое текущее приложение довольно маленькое и связано с каналом слота внутреннего порта, поэтому я пропустил и эту часть.

Перемещая элементы Sketch Up, я смог измерить все куски дерева, входящие в коробку для сборки. Затем их разложили на листе размером 4 на 8 дюймов, чтобы посмотреть, что мне нужно купить и куда пойдут порезы. У немногих есть грузовик, способный перевозить полный лист, поэтому я планировал использовать продольную пилу собственного производства, чтобы сделать как можно больше разрезов и опустить ее, чтобы она поместилась в машине.

Что касается деталей, мне потребовались НЧ-динамик, концевой соединитель и монтажное оборудование от Parts Express.Для отделки коробки, хотя технически подойдет любая краска, я выбрал Duratex из-за его сильной защиты от влаги и простоты нанесения.

После того, как древесина была куплена и распилена, мне пришлось немного скорректировать планы, исходя из фактических размеров распила. К сожалению, эти продольные пилы в магазине не попадут в цель, обычно на 1/16 дюйма и до 1/8 дюйма в моем случае. Поэтому я вернулся к наброску, чтобы убедиться, что все размеры соответствуют размеру.

Деревообработка, без цеха

Как минимум, вам понадобятся следующие инструменты для выполнения сборки

• Циркулярная пила
• Маршрутизатор
• Координатно-сабельная пила для мелких пропилов
• Набор сверл и бит
• Переносная ленточно-шлифовальная машина для чистовой обработки
• Направляющая и зажимы для пилы
• Карпентер квадрат
• Малая площадь
• Фреза — канавка 3/8 дюйма для кромок
• Шаблон Jasper Circle для вырезания отверстий
• ¼ ”прямая фреза для использования с круговым зажимом
• ¾ ”фреза для врезания динамика
• Сверло с закругленным краем 3/8 дюйма для расширения порта и / или чистовой обработки краев
• Лом 2X4 или другая древесина для самодельных пил для лошадей
• Хомуты для сборки

С этими инструментами в руках я поехал в город, чтобы делать разрезы. Я режу по земле, чтобы не уронить древесину с любой высоты, так как МДФ очень легко раскалывается. Регулировка расположения направляющих пилы с помощью небольшого квадрата была легкой задачей, поскольку положение квадрата соответствовало краю пильного полотна и фиксировалось. Оттуда он был измерен, размечен, зажат направляющей и отрезан.

Маленький квадрат был действительно удобен для разметки направляющих. Я использовал его, чтобы отрегулировать и совместить край пилы с краем режущего диска. Будьте осторожны, чтобы измерить правильную сторону полотна в зависимости от того, в каком направлении вы толкаете пилу, иначе вы будете отклоняться от ширины полотна, примерно на 1/8 дюйма.

После проверки размеров края были надрезаны фрезерной коронкой 3/8 дюйма и фрезером в соответствии с планом. Края фальца соединяют доски вместе с повышенной прочностью, так как вы эффективно увеличиваете соединительную кромку на 150%. Затем, используя Jasper Circle Jig, перегородка была сначала утоплена с помощью бита ”, а затем вырезана битой”. Решетка была спроектирована с использованием другой доски, чуть меньше перегородки, с чуть большим вырезом, чтобы оставить зазор для движения вуфера.

После некоторых испытаний на подгонку, повторной резки и проверки все детали подходят друг к другу. Для этого я использовал сверхпрочные жидкие гвозди, так как они достаточно толстые, чтобы заполнять зазоры, быстро затвердевают и держатся довольно крепко. Titebond — отличный выбор, если вы сделали аккуратный надрез, так как он лучше держится при высыхании, но будет стекать и не заполнять зазоры. Используя струбцины, я соединил вместе 4 стороны, чтобы клей высох: верх, низ, одна сторона и задняя часть.

Затем я собрал внутренние стенки порта, используя деревянные части 1X2 в качестве винтовых креплений, так как на этих частях не было зазубрин.Была добавлена ​​скобка, чтобы сохранить квадратную форму, поскольку углы не оказались такими ровными, как я ожидал в процессе. Еще немного 1X2 было добавлено вокруг, чтобы обозначить глубину крепления перегородки 1 ¾ ”и добавить слой устойчивости к перегородке, а также место для приклеивания и уплотнения.

Узел стенки порта был выровнен и размечен, затем приклеен и зажат с противоположной стороны с помощью тяжелого ящика для инструментов, чтобы все крепко удерживать вместе со стратегическим стержневым зажимом. После того, как он на некоторое время застыл, оставалось множество небольших зазоров в 1/16 дюйма, которые нужно было заполнить.Об этом позаботилась какая-то стандартная столярная шпатлевка, а на следующий день ленточная шлифовальная машина все разложила.

Маршрутизатор снова вошел, чтобы развальцовывать выход из паза порта, и перегородка была подготовлена ​​с помощью тройниковых гаек и приклеена на место.

Начальный тест

Перед тем как закончить, я подключил драйвер и подключил его к усилителю для тестирования. Проведя несколько низкочастотных синусоидальных разверток, я поискал утечки воздуха, дребезжание или другие проблемы с корпусом.Не повезло, присоска без проблем справилась с некоторыми довольно серьезными уровнями от 20 до 30 Гц. Некоторое неофициальное тестирование микрофона подтвердило достаточную мощность в диапазоне 30 Гц, но я еще не провел точного тестирования, чтобы получить реальную частотную характеристику.

Точки крепления

В своем багажнике я решил использовать пару петель, чтобы прикрепить коробку к полу и снять ее при необходимости. Петли будут прикреплены к коробке с помощью пары ручных ручек и откинутся в сторону, когда коробка будет снята.Перед отделкой коробки были размечены места крепления, просверлены и установлены тройники.

Гриль на заказ

Этот динамик предназначен для установки стрельбы прямо в мой люк, чтобы конус оставался открытым при загрузке вещей в багажник и из него. Поэтому, чтобы не повредить диффузор динамика за 120 долларов, мне нужна была прочная защитная решетка, и я также хотел, чтобы коробка оставалась незаметной, а не броской. Я не был в восторге от вариантов готовых решеток, большинство из которых представляют собой яркую демонстрацию разнообразия ваших динамиков.Используя недорогой просечно-вытяжной лист из строительного магазина, я просто прикрепил металл (покрашенный во избежание ржавчины) к деревянной решетке с помощью черного силикона.

Это было довольно некрасиво, но после того, как оно было покрыто тканью для решетки динамика, оно выглядело действительно чистым и способным выдержать случайное попадание без повреждений. Ткань для гриля была прикреплена термоклеем, что позволило мне просто обработать внешнюю поверхность и вставить ее на место с небольшим дискомфортом горячих пальцев.

Чистовая

Перед нанесением Duratex на порты был нанесен слой черной аэрозольной краски, чтобы скрыть цвет дерева изнутри.Пришло время прокатиться на Duratex. Приложение действительно простое, хотя в них нет герметичного контейнера. Так что возьмите дешевый пластиковый контейнер для остатков и сожмите пакет. Труднодоступные участки можно покрыть кистью, но основные поверхности лучше всего обработать валиком. «Текстильная» часть Duratex исходит от самого валика, придавая вам приятную шероховатую текстуру, которая будет очень прочной после высыхания. Покрытие высыхает на ощупь всего за пару часов в помещении с низкой влажностью.В этот момент вы можете накатывать другое пальто.

Сначала я покрыл переднюю часть, а на следующий день перевернул и покрыл остальную часть. После еще одной ночевки пришло время поставить на место.

Сборка и установка

Когда покрытие высохло, соединительный терминал и низкочастотный динамик были опущены на место и ввинчены. Допуски на винты низкочастотного динамика были жесткими, и метчик 10X32 пригодился для исправления любой перекрестной резьбы от углов установки. На следующее утро присоску влепили в грузовик, подключили к установленному усилителю и загорелись.

Тест в автомобиле

Изначально, без правильной настройки уровней, низкочастотный динамик был очень горячим. Это дало мне возможность ощутить, насколько мощна эта присоска на машине с хорошими 300 Ваттами позади нее… Невероятно! Я не только пришел на работу с онемевшей головой, я узнал, сколько вещей гремит у меня внутри. Чуть позже в тот же день я смог использовать откалиброванный микрофон и анализатор спектра для правильной настройки.

При анализе на 1/3 октавы и с некоторыми настройками эквалайзера и уровня внутренняя часть может достигать + — 5 дБ в диапазоне от 20 до 20 кГц.Неплохо для заводских колонок и встроенного штатного эквалайзера Pioneer. Я также проверил синусоидальную волну от 20 до 200 Гц и посмотрел на измеритель SPL. Не стремясь к максимальному звуковому сигналу, просто для тестирования расширения, я установил выходной сигнал примерно на 70 дБ и смотрел на измеритель, как меняется частота. Удивительно, но при 20 Гц измеритель начинал с 70 дБ и заканчивал 60 дБ на 200 Гц. Есть небольшой подъем около 40 Гц и небольшой спад около 80 Гц. Вероятно, это проблемы с автомобильной акустикой, и мне не хватает разрешения эквалайзера, чтобы их исправить, так что это то, что есть.Просто для удовольствия я включил его и посмотрел на измеритель SPL на предмет уровня и искажений. Низкочастотный динамик легко выдал 110 дБ при 35 Гц и 45 Гц без искажений и даже выдал 100 дБ при 25 Гц, прежде чем форма волны начала искажаться.

Я лично предпочитаю более сильные басы, чем плоские в моих системах, особенно в машине, где вы соревнуетесь с дорожным шумом и вибрацией. Итак, после того, как я установил, что могу быть плоским, я снова включил контур громкости и снова поднял подуровень на несколько ступеней для собственного удовольствия.

Заключение

Это первый НЧ-динамик с автоматической установкой, который у меня был за 24 года, который был способен реагировать на частотах до 20 Гц без потери мощности или каких-либо значительных искажений. Последней установкой, которая могла это сделать, был 12-дюймовый низкочастотный динамик, подключенный прямо через заднее сиденье в седане. Сделать это в коробке объемом 1 кубический фут действительно впечатляет. Выход этой штуки — безусловно, самая чистая, самая глубокая и самая мощная вещь, которую я установил в машине, и она одинаково хорошо подходит для дома, где в комнате нет такого же усиления низких частот, как в небольшом интерьере. автомобиля.

← Загадка Windows 8 Еще один фанк-джем →

THOR — сабвуфер

| Введение | Оценки | Дизайн | Измерение | Выравнивание | THOR-ORION xo |
| Принадлежности | SPL пределы |

Часто желательно добавить к звуковой выход существующей акустической системы.Установки домашнего кинотеатра обеспечивают сигнал низкочастотных эффектов (LFE) для таких звуков, как шаги динозавра и взрывы. Здесь количество басов часто важнее качества, чтобы потрясти дом и вселить первобытный страх. Для воспроизведения музыки высокий точность и разрешение баса наиболее желательны. К сожалению, это часто ухудшается из-за низкочастотных резонансов помещения. Чтобы уменьшить их влияние, я выбрал НЧ-динамики с открытой перегородкой для PHOENIX система.

Комнатные режимы не могут существуют, когда 1/2 длины звуковой волны превышает самый длинный размер комнаты. Если это составляет 7,5 м (24,6 фута), тогда длина волны будет 15 м, а самая низкая частота моды составляет 343 м / с / 15 м = 23 Гц. Ниже этой частоты диапазон низких частот может увеличиваться из-за к комнатному усилению, если НЧ-динамик монопольный. Для дипольного НЧ-динамика отклик может оставаться ровным или падать, в зависимости от жесткости поверхностей помещения и отсутствия любые проемы. Таким образом, возникнут ситуации, когда добавление монополя НЧ-динамик ниже 40 Гц или около того, в диапазоне, где мало резонансов в помещении, может добавляют реализма звуковоспроизведению.

Монопольный закрытый низкочастотный динамик THOR предназначен для увеличения дипольный низкочастотный динамик или любой другой громкоговоритель с точным, негромким суббасом желательно. Этот низкочастотный динамик требует собственного усилителя мощности и полагается на электронный эквалайзер для низкочастотной характеристики. Это просто построить. Описание процесса проектирования может служить примером того, как учитывать для разных динамиков и размеров кабинетов, если у вас есть собственный НЧ-динамик дизайн.

Это проект DIY для любителей музыки. любитель. Стоит ли вам рассматривать возможность использования моего дизайна частично или полностью в коммерческих целях? цели, то свяжитесь со мной для получения разрешения и договорного соглашения перед использованием любого из предоставленная информация.

| Введение | Оценки | Дизайн | Измерение | Выравнивание | THOR-ORION xo |
| Принадлежности | SPL пределы |

проектов DIY-колонок; Бесплатные тарифные планы для акустической колонки — соберите колонку — сэкономьте $!

CAD 3D-дизайн корпуса динамика Планы:

Нужен лучший план DIY Speaker Projects для создания ваших динамиков?

1. Используйте планы, полностью созданные в САПР.

2. Используйте драйверы динамиков, которые будут соответствовать друг другу на основе параметров T / S.

3. Выберите хорошее оборудование корпуса динамика и программу проектирования корпуса динамика. Кроме того, убедитесь, что объем и выравнивание шкафа соответствуют вашим драйверам.
Используйте лучшие планы колонок и строительные материалы в пределах вашего бюджета.

Наши планы выступающих разработаны в

канадских долларов.

Моделирование дизайна намного точнее и точнее, чем типичное черчение.

Производители высококачественных акустических систем используют CAD. (компьютерное проектирование)

Преимущество разработки этих планов в САПР состоит в том, что ошибки очень легко увидеть и их необходимо исправлять, чтобы рендеринг был точным.

Программа не будет правильно перерисовывать, если измерения отключены.

Я еще не там, но когда-нибудь …

Я планирую разместить на этом сайте несколько десятков планов акустических коробок и проектов самодельных акустических коробок на этом сайте.

Я мог бы просто составить здесь кучу планов, как это сделали некоторые другие сайты, но какой в ​​этом смысл?

Требуется некоторое время для тестирования, сборки, повторного тестирования, исправления, исправления и доработки плана конструкции динамика.

Хорошая новость для вас заключается в том, что вы можете быть уверены, что получаете что-то действительно ценное, а не массово производимый мусор.

Получите бесплатные планы для колонок!

Мы предлагаем эти планы БЕСПЛАТНО! Перейдите на нашу страницу цифровых аудиоколонок и планов динамиков.

Я буду продолжать добавлять новые и новые планы с годами, но даже тогда я думаю, что процесс будет медленным.

Есть много потребителей, которым нужен широкий выбор акустических систем для формования печенья.Думаю, они могут быть разочарованы моей бизнес-моделью.

Мне нравится создавать нерезонансные корпуса и проекты самодельных коробок для колонок. Я лично знаю, что дизайн корпуса динамика может влиять на воспроизводимую музыку и мультимедиа.

Нерезонансные коробки для колонок — лучший способ получить максимальную отдачу от любой конструкции колонок. И это не означает, что нужно просто бросить в коробку несколько подтяжек.

Крепление должно быть хорошо продумано, чтобы свести к минимуму стоячие волны и внутреннее давление в шкафу.

Короче говоря, шкаф должен быть настолько инертным, насколько позволяет бюджет. Я не думаю, что для правильной сборки акустической системы требуется гораздо больше времени, чем для сборки неаккуратной и неправильной.

В моих планах я не навязываю тип оборудования корпуса громкоговорителя или крепежных штырей для громкоговорителей, винтов для отверток и тому подобного. В зависимости от бюджета, которого вы пытаетесь придерживаться, здесь также будут определяться ваши варианты. Я думаю, что в большинстве ситуаций решение для привязки средней линии, вероятно, является лучшим.

Я видел, как некоторые производители громкоговорителей использовали ковровое покрытие или коврик для ящиков громкоговорителей внутри своих корпусов.Это нормально, если вы не за последним словом в разрешении и переходной реакции. Да, я использую стекловолокно Owens Corning или набивку из настоящей шерсти.

Шерсть дорогая, но она действительно отсыревает лучше, чем что-либо другое на рынке. Одеяло из кевлара тоже может подойти, хотя я его не тестировал. Дайте мне знать, если вы это сделаете, и что вы об этом думаете.

Некоторые новые проекты DIY-колонок, над которыми я работал:

• Монитор на стойке «Instrument Quad Mini»

— эту колонку сложно назвать маленькой, но она «меньше», чем некоторые другие мои разработки.Этот динамик можно построить без подставки и добавить к уже имеющейся подставке.

Стойка дополняет дизайн корпуса основного динамика. Оба имеют очень прочную конструкцию для снижения резонанса и обеспечивают прочную платформу для запуска драйверов.

В корпусе динамика есть полость для встроенного усилителя. Корпус динамика — создайте свой идеальный динамик с помощью наших запчастей и комплектующих, от компонентов кроссовера до полных комплектов.

Этот проект сборки колонок можно было бы назвать умеренно сложным, но кто-то с базовыми навыками работы с деревом легко справится.

Я разработал разрезы и панели так, чтобы их разрезать и собирать было как можно проще. На раскрой, склейку и сборку потребуется от 15 до 25 часов в зависимости от ваших инструментов и уровня навыков.

Они могут быть отделаны шпоном дерева или окрашены в любой цвет. Вы даже можете продать картину в местной автомастерской, если не хотите снимать их самостоятельно. Эти планы выступающих доступны уже сейчас.

Если вы используете этот динамик с вашим собственным активным кроссовером и отдельными усилителями, используйте крутизну кроссовера LR4 24 дБ где-то в районе 2500-3500 Гц.

Поэкспериментируйте с несколькими разными склонами и выберите тот, который вам больше всего нравится. Я думаю, что наклон около 3000 — лучший для этих водителей. Вам доступны различные варианты кроссовера. Прочтите эту статью о кроссоверах для получения дополнительной информации о кроссоверах ..

• Простой диполярный динамик «Instrument 5 Dipole» — этот динамик довольно большой: 48 дюймов в высоту и почти 24 дюйма в ширину. Но те, кто слышал дипольные динамики, знают, что для достижения любого глубокого баса необходима большая панель.Получите эти бесплатные планы дипольных динамиков

Это отличная ленточная и динамическая акустическая система, которая звучит потрясающе, если вам нравится звук лент и диполей. Это полностью дипольная конструкция с драйверами твитера, среднечастотного и низкочастотного динамиков, работающими в дипольном режиме.

Эту конструкцию колонок своими руками собрать довольно просто, если у вас есть настольная пила, фрезерный станок и другие основные инструменты для деревообработки.

Если вы используете хорошее оборудование для кабинета динамиков и отличные драйверы, это будут отличные дипольные динамики.

Какие динамики использовать с этими простыми дипольными динамиками:

твитеры- Bohlender Graebener Neo3-PDRW Planar TweeterSpeaker Building — Создайте свой идеальный динамик с нашими запчастями и расходными материалами, от компонентов кроссовера до полных комплектов.

Перед установкой дипольной конфигурации обязательно снимите с этого твитера заднюю крышку.

СЧ-драйверы — Usher 8945a СЧ-драйверы, получите их в Speaker Building — Создайте свой идеальный динамик с нашими запчастями и расходными материалами, от компонентов кроссовера до полных комплектов.

Невероятно качественный драйвер, который может конкурировать с любым высококлассным драйвером на рынке.

низкочастотные динамики — Dayton Audio Titanic Mk III Subwoofer. Найдите их в Speaker Building — Создайте свой идеальный динамик с нашими запчастями и расходными материалами, от компонентов кроссовера до полных комплектов.

Здесь много басов. Для дипольных динамиков вам нужно много движения воздуха. Они доставят это.

Кроссоверы для DIY акустических проектов

Я бы использовал аналоговый кроссовер

или цифровой кроссовер, например, один из следующих.Активные кроссоверы — создайте свой идеальный динамик с помощью наших запчастей и комплектующих, от компонентов кроссовера до полных комплектов.

Используйте крутизну кроссовера LR4 24 дБ при 100 Гц и 2500 Гц. Для этой настройки вам понадобится 6 каналов усилителя. Используйте комбинации двухканальных стереоусилителей или моноблочных усилителей.

Если вы рассматриваете какую-либо форму проектов громкоговорителей своими руками, возможно, вам стоит рассмотреть любой из этих планов громкоговорителей.

Я могу заверить, что производительность чрезвычайно высока с учетом консервативных вложений.

На самом деле, я представляю следующую задачу для этих проектов DIY Speaker Projects:

Сравните дизайн полочного динамика Instrument Quad Mini DIY с любой комбинацией динамика и усилителя стоимостью до 3000 долларов США.

Если вы создадите их, но затем найдете более подходящего розничного конкурента, я куплю эти самодельные проекты акустических систем обратно в два раза дороже.

В течение ограниченного времени мы предлагаем наши индивидуальные планы цифровых аудиоколонок БЕСПЛАТНО! Посмотрите их здесь!

Сравните дипольный динамик Instrument 5 с любым диполем стоимостью до 2500 долларов.00 долларов США. Если вы создадите их, но затем найдете более подходящего розничного конкурента, я выкуплю планы обратно в два раза дороже.

Не хотите создавать колонки и просто хотите небольшую акустическую систему объемного звучания ? — иди сюда!

Конструкция корпуса динамика

Узнайте: почему так важны самодельные подставки для колонок —

Чтобы увидеть мои другие планы использования акустических систем, перейдите по ссылке: Цифровые аудиоколонки

Перейти к DIY Speaker Wire от: DIY Speaker Projects

Научитесь создавать свои собственные лучшие акустические провода и соединительные кабели

Скрытие провода динамика

Кабели для громкоговорителей своими руками

Акустические аудиоколонки

12 Guage Провод динамика

14 Guage Провод динамика

Return to Home Speaker из: DIY Speaker Projects

.
