Коробка передач ВАЗ 2114 — схема

Форма поиска

Поиск

Вы здесь

Главная → Коробка передач ремонт и замена → Коробка передач ВАЗ 2114

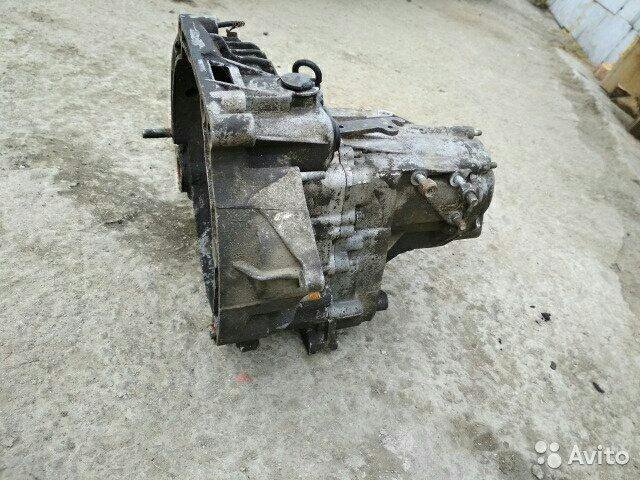

Автомобиль «ВАЗ 2114», впрочем, как и другие модели Волжского семейства «Самара», комплектуются коробками переключения передач, или КПП, пятиступенчатого типа, отличительной особенностью которых является объединение агрегата с другими устройствами: главной передачей и дифференциалом. Коробка передач «ВАЗ 2114», схема которой представлена ниже.

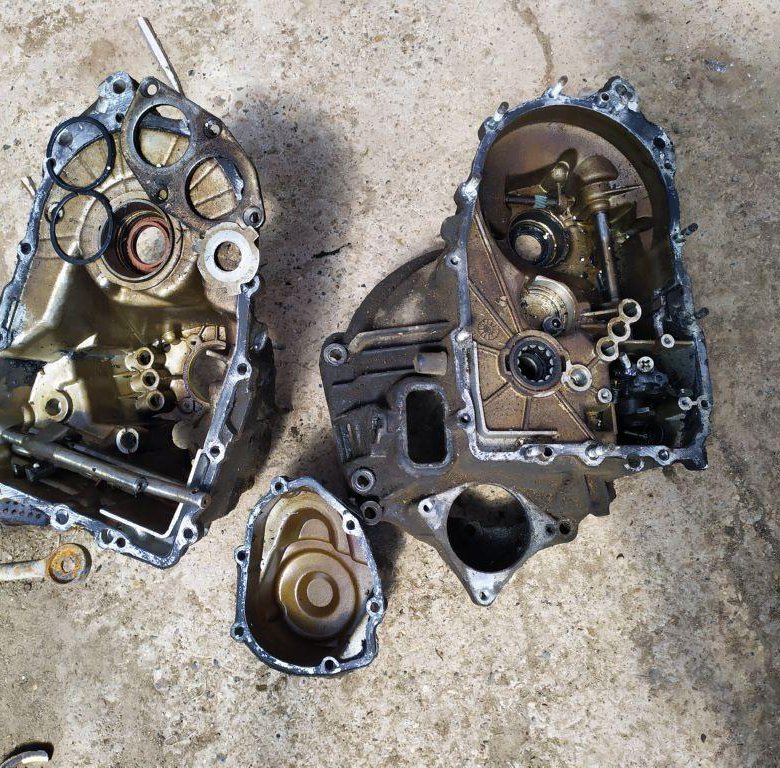

Демонтаж коробки передач – процесс довольно сложный и трудоемкий. Тем не менее, некоторые нарушения работоспособности, например, такие, когда гудит коробка передач ваз 2114, требуют ее снятия. Не избежать данного процесса и при выполнении таких ремонтных работ, как: замена шестерен, подшипников, элементов сцепления и т.д.

Самостоятельный снятие КПП ВАЗ 2114

Организационные мероприятия данного процесса заключаются в следующем:

  • Подготовка необходимого инструмента (комплекта ключей и отверток) и оборудования (подвесное оборудование, которое при его отсутствии можно заменить доской).

  • Приобретение специального средства «WD 40».

  • Отсоединение и демонтаж аккумуляторной батареи.

  • Снятие стартера.

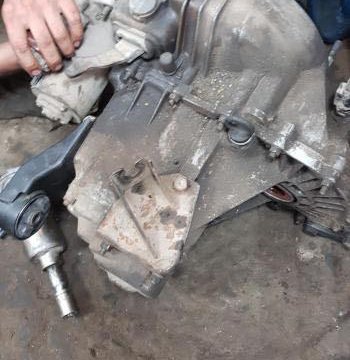

Непосредственный демонтаж КПП осуществляем в соответствии с инструкцией, приведенной ниже:

  • Автомобиль устанавливаем на эстакаду (смотровую яму) и демонтируем защиту картера, зафиксированную в трех точках крепления.

  • Отсоединяем трос сцепления от вилки, выключающей сцепление, и вынимаем его из кронштейна.

  • Сжимаем фиксирующую пружину и отсоединяем клемную колодку датчика скорости.

  • Выкручиваем болт крепления кронштейна к модулю зажигания.

  • На днище автомобиля находим колодку с конактами датчика заднего хода и отключаем ее.

  • Отворачиваем  болты крепления коробки передач к реактивной тяге, ослабляем хомут и вытаскиваем тягу штока выбора передач.

  • Демонтируем приводы колес и вместо одного из них ставим заглушку, а затем надежно фиксируем ее, что позволит предотвратить ее выпадение.

  • Освобождаем болты крепления шаровой опоры к поворотному кулаку, расположенному по левой стороне – это значительно облегчит демонтаж коробки. Кроме того, снимаем подушку крепления КПП к силовому агрегату.

  • Снимаем крышку поддона сцепления, после чего выворачиваем болты крепления коробки (снизу слева). При помощи подвесного оборудования (доски) вывешиваем силовой агрегат.

  • Откручиваем болты, фиксирующие опоры КПП (заднюю и левую). В процессе снятия задней опоры гайку необходимо придерживать вторым ключом.



  • Посредством отвертки, воткнутой в промежуток между картером сцепления и блоком цилиндров, отодвигаем КПП до ее полного снятия с втулок направляющих.

  • Сдвигая КПП в крайнее заднее положение, пропускаем заднюю крышку коробки над передней подвеской. Это поможет вывести первичный вал из сцепления.

  • Опуская переднюю часть, снимаем КПП и вынимаем ее из-под автомобиля.

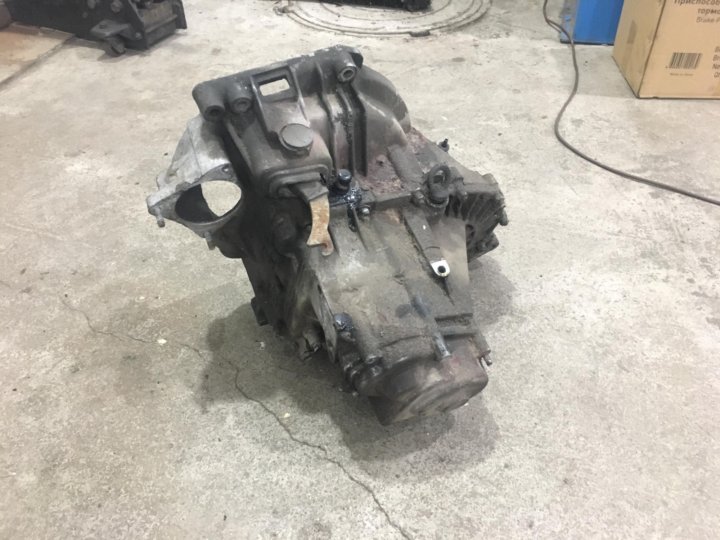

  • Коробка передач «ВАЗ 2114», схема, вернее, инструкция демонтажа которой описана выше, снята с автомобиля.

В заключение нашего повествования еще раз акцентируем внимание автолюбителя на том, что если гудит коробка передач «ВАЗ 2114», следует немедленно предпринимать исчерпывающие меры к устранению причин его (шума) возникновения, поскольку ими могут стать дефекты выжимного подшипника, подшипника первичного вала или повышенный износ шестерен.
