Особенности коробки CVT Х Tronic

Сегодня многие производители предлагают авто с вариаторной коробкой передач CVT. Указанная трансмиссия является бесступенчатой коробкой, так как при работе возможно плавное изменение передаточного числа.

Благодаря такой особенности агрегат имеет высокий КПД, а также обеспечивает максимальный комфорт при езде. Вариаторы активно выпускают ведущие мировые изготовители АКПП: Aisin, Jatco, ZF. Эти компании, в свою очередь, тесно сотрудничают с крупнейшими автопроизводителями из США, Европы и Японии.

Далее мы рассмотрим, какие виды вариаторов бывают, как работает трансмиссия CVT и чем отличается от аналогов, а также что такое CVT Х-Tronic, какие плюсы и минусы имеет данная коробка передач.

Содержание статьи

• Устройство вариатора и виды CVT
• Коробка CVT-XTRONIC
• Что в итоге

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

• тороидальный;
• клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов  по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

• Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит  изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.

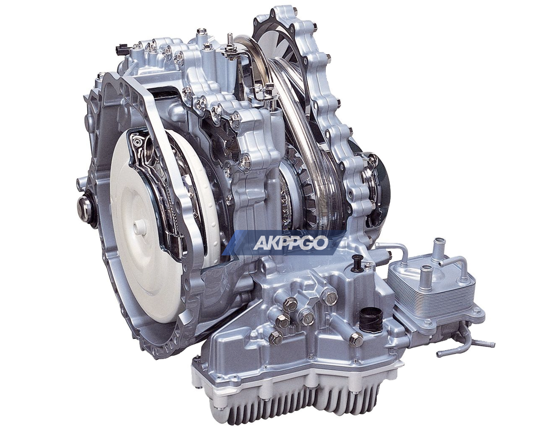

Коробка CVT-XTRONIC

Разобравшись с основными типами вариаторов и их особенностями, можно перейти непосредственно к коробке CVT XTRONIC. Итак, данный тип КПП можно встретить на моделях альянса Renault – Nissan (например, кроссовер Kaptur CVT X tronic или Nissan X-trail с данным типом вариатора).

Сразу отметим, разработка XTRONIC принадлежит японцам из Nissan. Если точнее, речь идет о Jatco (дочерняя компания Nissan, отдельно специализирующаяся на производстве АКПП). Теперь ответим, что такое XTRONIC. Данная вариаторная трансмиссия является доработанной версией клиноременного вариатора, которая, как заверяет производитель, лишена многих типичных недостатков CVT.

Изменения затронули устройство шкивов, а также передаточного ремня. Шкивы изготовили более тонкими, передаточный ремень в основе имеет алюминий, что несколько уменьшило его гибкость. Компактный и производительный масляный насос позволяет увеличить надежность благодаря снижению давления между шкивами и ремнем.

Рекомендуем также прочитать статью о том, как буксировать автомобиль с вариатором. Из этой статьи вы узнаете об основных правилах буксировки авто с коробкой вариатор CVT.

Коробка стала легче и меньше по размерам, снизился уровень шума при работе, потери на трение внутри КПП уменьшили на целую треть. Уникальная система Adaptive Shift Control позволяет коробке гибко подстраиваться практически под любые условия эксплуатации.

Еще коробка Xtronic имеет дополнительную планетарную передачу, что является новшеством. Данное решение позволяет реализовать повышение передаточного число до отметки 7.3/1 по сравнению с обычными CVT.

Также вариатор CVT Xtronic может работать в паре с мощными ДВС без потери своего ресурса. Одним словом, такая бесступенчатая трансмиссия является весьма перспективной разработкой и способна изменить общее представление о вариаторах и их надежности.

На практике владельцы отмечают, что данная коробка работает тихо даже на низких оборотах,  автомобиль с таким вариатором уверенно разгоняется, при езде КПП обеспечивается максимум комфорта, достигается приемлемая топливная экономичность.

Среди минусов стоит отметить пробуксовку на снегу или в грязи, все те же сложности в ремонте, дороговизну обслуживания, а также во многих случаях только узловую замену при серьезных поломках. Однако положительных отзывов о CVT Xtronic Nissan больше.

Что в итоге

Как видно, вариатор является обособленным видом АКПП и больше подходит для спокойной и плавной езды. Что касается коробки Xtronic, повышение относительного передаточного числа благодаря изменению поверхности шкивов позволило избавиться от лишнего шума, сделать трансмиссию более производительной и экономичной в плане расхода топлива.

Также производитель заявляет, что ресурс агрегата значительно увеличился, данная коробка не боится перегрузок и предназначена для двигателей с увеличенной мощностью. Другими словами, XTronic нормально работает на высоких оборотах и хорошо справляется с высоким крутящим моментом. Также прошивка ЭБУ имеет целую группу адаптивных режимов (город, трасса, спортивный режим и т. п.).

Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете о том, что нужно учитывать при эксплуатации автомобиля с указанным типом коробки передач.

Однако на практике даже с учетом повышенной надежности и ряда доработок не следует ожидать, что вариаторная КПП сильно отличается от аналогов. Другими словами, чтобы сохранить заложенный ресурс, не следует постоянно ездить с высокими оборотами, постоянно использовать ручной режим, имитирующий переключения передач, буксовать, нагружать автомобиль с вариатором перевозкой грузов или буксировкой прицепа.

Также нужно отметить, что при буксировке неисправного автомобиля с вариатором нужно придерживаться строгих правил, которые прописаны в мануале. В противном случае можно быстро вывести КПП из строя.  Важно помнить, что стоимость ремонта или замены вариатора очень высока, также отмечается его низкая ремонтопригодность.

Бесступенчатая коробка передач CVT

Бесступенчатая трансмиссия CVT, так же известной как вариатор, является автоматическая коробка переключения передач, которая может плавно изменять эффективные передаточные отношения в непрерывном диапазоне. Эта особенность отличает вариаторы от других автоматических коробок имеющих фиксированное число передаточных отношений. Гибкость CVT позволяет поддерживать постоянные обороты двигателя, изменяя крутящий момент угловыми скоростями внутри коробки.

Ременная конструкция вариатора обеспечивает эффективность передачи момента около 88%, что ниже, чем на механической коробке, но позволяет двигателю работать в наиболее эффективном диапазоне частоты вращения. Когда же величина крутящего момента становится важнее экономии, вариатор изменяет передаточное отношение, позволяя двигателю работать на максимальную мощность. Вот вам список автомобилей с вариаторной кпп.

Конструкция вариатора не требует наличия сцепления. Тем не менее, в некоторых автомобилях (мотоциклах) добавляется центробежное сцепление, чтобы облегчить нейтральное положение, которое необходимо для работы на холостом ходу и для движения задним ходом.

CVT

Простые ременные вариаторы обычно используются в небольших транспортных средствах, в которых простота и удобство использования перевешивают их сравнительную не эффективность. Почти все снегоходы, машины для гольфа, мотороллеры используют в качестве АКПП вариаторы с ременным приводом. Многие небольшие тракторы и самоходные косилки для дома и сада также используют простой резиновый ремень CVT, хотя гидростатические системы являются более распространенными. Гидростатические вариаторы используются в основном в малой и средней сельскохозяйственной технике. По мере того, как двигатели в этих машинах работают на неизменных оборотах, для обеспечения максимальной мощности, потери в механической эффективности компенсируются увеличенными эксплуатационными возможностями. Итоговая мощность передачи позволяет контролировать как скорость движения, так и направление.  Это особенно необходимо в оборудовании предназначенном для поворота, или в минипогрузчиках. В сельскохозяйственной технике вариатор позволяет не менять скорость движения при разных нагрузках.

В 1994 году вариаторы были запрещены в гонках формула-1 из-за опасения, что команды с наибольшим финансированием получат преимущество при создании эффективной CVT. В 90-х годах вариатор начал активно внедрятся в небольшие спортивные автомобили (картинг) для увеличения производительности и ресурса двигателя.

Некоторые промышленные станки используют систему CVT для контроля скорости вращения вала. В зависимости от поставленной задачи оператор регулирует скорость вращения вала изменяя тем самым момент передачи мощности на вторичный вал. В большинстве случаев скорость вращения меняется при работающем двигателе.

В настоящее время вариаторы все чаще используются в качестве бесступенчатой автоматической коробки передач на легковых автомобилях. Достоинства и недостатки можно узнать в данной статье.

5 проблем, с которыми сталкивается новый водитель автомобиля с автоматическим вариатором

По мере того, как жизнь становится быстрее и удобнее, многие функции в автомобильной промышленности также трансформируются. К ним относятся новейшие функции в транспортных средствах для трансмиссии и силового агрегата. Но сегодня мы сосредоточимся на трансмиссии, то есть на автоматическом вариаторе. Итак, прежде чем продолжить, давайте начнем.

Что такое вариатор? Трансмиссия Honda City CVT

Начнем с того, что CVT означает бесступенчатую трансмиссию и использует комбинацию ремней и шкивов, чтобы двигатель работал в своем диапазоне мощности.

В эпоху огромного количества автоматических трансмиссий, одной из передовых автоматических трансмиссий, используемых в современных автомобилях, является бесступенчатая трансмиссия. Эта трансмиссия не похожа ни на одну другую коробку передач, так как в ней используются ремни вместо обычных шестерен. Чтобы получить максимальную отдачу от двигателя, новая трансмиссия CVT также считывает стиль вождения водителя и импровизирует для достижения оптимальной производительности.

Почему стоит выбрать коробку CVT? A CVT (бесступенчатая трансмиссия)

Говоря об автоматической трансмиссии, вариаторы позволяют двигателю показывать действительно хорошие показатели топливной экономичности.

Это связано с тем, что с коробкой CVT двигатель работает с постоянными оборотами или частотой вращения двигателя. Другими словами, вариатор всегда поддерживает правильное передаточное отношение коробки передач.

Не говоря уже об этом, имея множество положительных сторон, CVT имеет некоторые недостатки. И эти недостатки могут стать проблемой для некоторых новых водителей. Что ж, неудивительно, что автоматической коробкой передач намного легче управлять по сравнению с механической коробкой передач. Двигаясь дальше, вот возможные проблемы, с которыми могут столкнуться новые водители при владении или вождении автомобиля с коробкой CVT.

Чтобы узнать все об автоматической коробке передач, НАЖМИТЕ ЗДЕСЬ

1. Дорого купить Дорогая покупка // Репрезентативное изображение

   Когда вы находитесь на рынке в поисках автомобиля, механическая или автоматическая коробка передач — два варианта управления поездом. И, когда речь идет об автоматических вариаторах, они сравнительно дороги по сравнению с их ручными аналогами.

   Принимая во внимание цену Honda City 5-го поколения, базовый вариант V автомобиля с МКПП стоит около 11,19 лакхов (бывший выставочный зал). Принимая во внимание, что тот же вариант с вариатором стоит около 12,59 фунтов стерлингов.Лах (бывший выставочный зал). И что мой друг — прыжок в 1,40 лакха.

2. Дорогостоящий ремонт
   Стоимость обслуживания и обслуживания

   Теперь, если вы приобрели автомобиль с коробкой CVT, будьте осторожны, стоимость послепродажного обслуживания этой автоматической коробки передач высока. В вариаторной коробке меньше движущихся частей, но это не значит, что затраты на обслуживание меньше. При этом, если проблема возникает в вариаторе, необходимо заменить весь узел.

   Это означает, что для того, чтобы починить автоматический вариатор, требуется очень глубокий карман. Так что водите осторожно. Другой аспект включает услугу периодической передачи. Для вариатора требуется специальное масло и трансмиссионная жидкость, которые также дороже обычных. В конце концов, эти услуги выполняются квалифицированным специалистом.

3. Немного медленно реагируют
   подрулевые лепестки

   Большой пробег и удобство требуют некоторого компромисса. В отличие от других АКПП, вариаторная коробка немного медленно реагирует на вводы. Это связано с работой этой передачи. Поскольку ремни внутри трансмиссии находятся в постоянном натяжении, ремню требуется время, чтобы отрегулировать передаточные числа. Это так называемый эффект резиновой ленты. Также бывают ситуации, когда дается резкий ввод газа, что приводит к проскальзыванию ремней, т.е. теряется мощность двигателя.


   Загрузите приложение GoMechanic прямо сейчас!

4. Трудно привыкнуть
   Трудно привыкнуть к вариаторам

   может быть трудно привыкнуть, поскольку они не работают так же, как другие обычные автоматические коробки передач. Из-за эффекта резиновой ленты звук двигателя монотонный, из-за чего иногда возникают трудности с переключением передач в ручном режиме.

5. Опыт вождения Vanilla
   Обычный опыт вождения

   Теперь, учитывая все ситуации, вождение с автоматической коробкой передач CVT, опыт просто ванильный. С вариатором не происходит резкого скачка крутящего момента, и двигатель не использует всю свою мощность. Вот почему, когда две машины с одинаковым двигателем, но одна с МКПП, а другая с вариатором, то та, что с автоматической коробкой, медленнее на значительную величину.

Также прочтите Что нужно знать при первом вождении автомобиля с автоматическим гидротрансформатором

Вердикт

В любой современной технике есть свои плюсы и минусы. Но с этими 5 проблемами это не означает, что вариатор — плохая трансмиссия. У него есть свой собственный набор плюсов, которые делают автомобиль с вариатором достойным покупки. Дайте нам знать в разделе комментариев, что вы думаете об автоматическом вариаторе. Кроме того, какая ваша любимая автоматическая коробка передач и почему?

Вся правда о бесступенчатых трансмиссиях

На этой неделе у читателя был интересный вопрос. Он хотел купить «новый» автомобиль, поэтому он пошел в We Sell Cars и нашел автомобиль в хорошем состоянии с коробкой передач CVT. Поскольку он всегда водил автомобили с механической коробкой передач, это приводило его в некоторое замешательство. Была небольшая задержка, когда он нажал на педаль газа, прежде чем машина разогналась. Кроме того, он не мог определить скорость автомобиля по «ощущению» двигателя. Он спросил, это «нормально» для вариатора, или, возможно, этот вариатор был поврежден? Откуда он знает?



Для тех, кто не знаком с аббревиатурой «CVT», это означает бесступенчатая трансмиссия

. В трансмиссии CVT используется пара шкивов переменного диаметра и ремень или цепь, что обеспечивает неограниченные передаточные числа.



Большинство из нас понимает, как работают традиционные механические и автоматические коробки передач. В механике есть определенное количество передач, и водитель определяет, какое передаточное число ему нужно. Автомат также имеет заданное количество передач, но в нем используется гидравлическая система, которая реагирует на давление, создаваемое условиями, чтобы определить необходимую передачу без какого-либо участия водителя.



Бесступенчатая трансмиссия похожа на автомат в том смысле, что она не использует данные от водителя, но на этом сходство заканчивается. CVT не имеет никаких передач. Наиболее распространенная архитектура вариатора имеет два шкива. Один шкив соединяется с двигателем, а другой соединяется с колесами. Гибкий ремень соединяет два шкива



Диаметр шкива изменяется в зависимости от того, какая мощность требуется транспортному средству. Когда один шкив становится больше, другой становится меньше. Поскольку ни шкивы, ни ремень не закреплены, они могут обеспечивать бесконечное число передаточных чисел, в отличие от автомата, имеющего заданное количество передач.





Признаки неисправности бесступенчатой ​​трансмиссии

 Чтобы знать, на что следует обращать внимание в своей машине или чтобы она прослужила долго и исправно, нужно внимательно следить для потенциальных проблем с трансмиссией CVT и симптомов неисправности трансмиссии CVT.

1. Необычные шумы — Возможно, шум исходит от коробки передач CVT. Шестерни трансмиссии со временем постепенно изнашиваются, вызывая странные звуки при переключении передач или выходе из положения холостого хода. Если вы слышите какие-либо громкие звуки, такие как лязг, стук или визг, это может быть явным признаком неисправности трансмиссии CVT. Решение варьируется по цене и серьезности: от замены трансмиссионной жидкости до полной замены трансмиссии.

2. Запах гари — Если вы заметили запах гари в автомобиле, то запах гари может свидетельствовать о перегреве вариаторной трансмиссии и может быть признаком неисправности вариаторной трансмиссии.

3. Утечка — любая утечка в вашем автомобиле может быть признаком неисправности трансмиссии CVT. Плохой запах также может указывать на некую утечку в вашем автомобиле, будь то масло или трансмиссионная жидкость.

4. Проскальзывание шестерен — очень частым признаком неисправности трансмиссии CVT является проскальзывание шестерен. Это распространенная проблема, которая является результатом структурных проблем или недостаточного количества трансмиссионной жидкости, что приводит к тому, что шестерни могут выскочить из передачи во время движения.

5. Задержка движения — ключевым признаком неисправности трансмиссии CVT являются задержки движения. Если ваш автомобиль глохнет на секунду или две перед плавным переключением передач, это должно быть причиной для беспокойства и может быть прямым результатом любой проблемы. Владельцы автомобилей сталкиваются с этой проблемой по разным причинам, что свидетельствует о неисправности коробки передач или проблемах с трансмиссионной жидкостью.

6. Всплески, рывки или скачки — Наряду с другими распространенными симптомами неисправности вариаторной трансмиссии, всплески могут быть признаком загрязнения трансмиссионной жидкости. Когда ваша трансмиссия становится слишком загрязненной или заполняется мусором с течением времени, ваш автомобиль может начать ускоряться, дергаться, крениться. Прыгать вперед или падать назад без видимой причины. Иногда промывка трансмиссионной жидкости может быть всем, что вам нужно для решения проблемы.

7. Включение заднего хода — Кроме того, отказ от включения заднего хода является признаком неисправности трансмиссии CVT, поскольку в холодную погоду проблема с включением заднего хода становится более распространенной и становится ключевым и очевидным признаком того, что ваша трансмиссия неисправна и вы у вас плохая передача.

8. Грязная жидкость — Грязная жидкость или жидкость, заполненная мусором, может быть признаком неисправности трансмиссии CVT. Если он имеет слегка сладковатый запах и ярко-красный цвет, значит, он работает правильно. Если жидкость в трансмиссии начинает выглядеть мутной, сделайте все возможное, чтобы немедленно ее заменить.

9. Горит индикатор двигателя — если горит всеохватывающий индикатор двигателя, это, в дополнение к некоторым или всем вышеперечисленным симптомам, может быть признаком неисправности вариатора.

10. Проблемы с запуском . Опять же, проблемы с запуском могут быть вызваны множеством причин. Если ваш автомобиль не заводится или предпримет несколько попыток запуска, что становится более частым на холоде, И вы испытываете другие симптомы, такие как помпаж или проскальзывание, то это может быть ваш вариатор.



Как провести «тест-драйв» автомобиля с вариатором

Несмотря на все прелести автомобиля, который вы хотите купить, в частности, на отличную топливную экономичность, стоимость вариатора требует тщательного рассмотрения. Основным недостатком трансмиссии CVT является цена, с которой они идут. Типичная замена CVT часто может стоить от 40 000 до 80 000 рандов в случае их отказа. Обратите внимание, как я сказал, когда они терпят неудачу? Блок CVT не будет длиться почти как типичная автоматическая коробка передач. На самом деле, большинство из этих агрегатов служат около 150 000 километров или меньше.



Еще более важно отметить тот факт, что при выходе из строя в 9 случаях из 10 их необходимо заменять. Причина этого в том, что детали очень дорогие, их может быть трудно, если вообще возможно, найти, и, как правило, видно так много повреждений, что их даже не стоит пытаться восстанавливать. Еще одним недостатком вариаторов является тот факт, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач. По этой причине блок CVT не используется ни в каких высокопроизводительных ситуациях.



Тем не менее, если вы все еще хотите приобрести подержанный вариатор, обратите внимание на следующие симптомы во время пробного вождения автомобиля:

1. Обратите внимание на медленное переключение передач . Хотя вам не нужно переключать трансмиссию CVT с первой на вторую передачу, вам нужно переключаться между парковкой, движением и задним ходом, чтобы правильно использовать свой автомобиль. Если для переключения передачи требуется больше секунды или около того, это может указывать на неисправность CVT Transmission

2. Прислушивайтесь к странным звукам, исходящим от вашей коробки передач . Трансмиссии CVT обычно громче и издают больше звуков, чем их традиционные механические или автоматические аналоги, но они не должны быть слишком громкими, чтобы гудение и скулящие звуки были нормальными и обычными для водителей. Если вы слышите слишком много шума или чрезмерных звуков при ускорении автомобиля или рывки при ускорении, это признаки неисправности трансмиссии CVT.

3. Помните о проскальзывании коробки передач . Когда вы разгоняете свой автомобиль, вы должны ощущать плавное, плавное и постоянное ускорение вашего автомобиля. Если трансмиссия или ускорение проскальзывают, и вы теряете мощность во время движения, это признак плохой или неисправной трансмиссии CVT.

4. Рывки при переключении передач или неравномерное переключение передач при ускорении могут возникать при переключении передач или ускорении в автомобиле. Переключение никогда не должно дергать автомобиль, поэтому, если это так, это симптомы плохой трансмиссии CVT.
