Коробка передач на механике: Как пользоваться механической коробкой передач

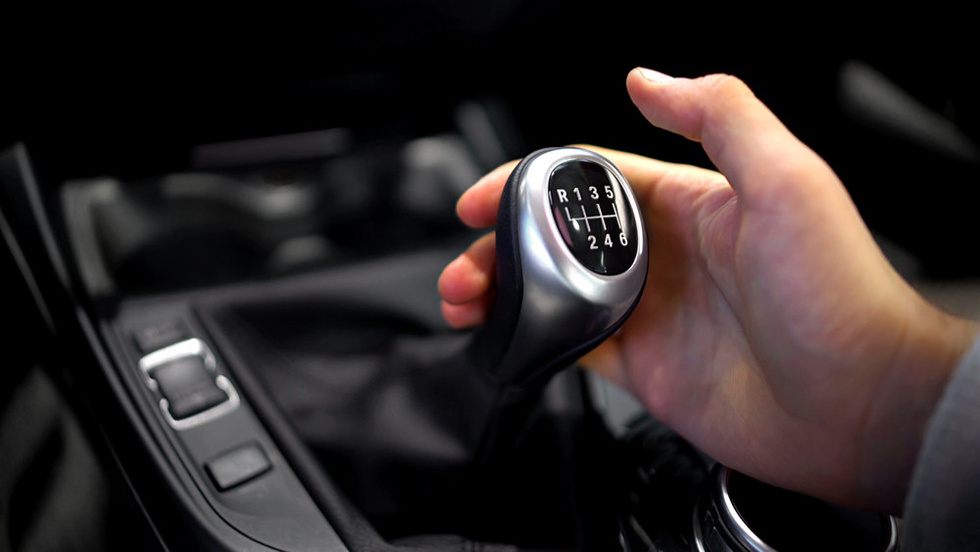

Механическая коробка передач

Автомобиль, в виденье современного человека – это лишь удобное средство передвижения. На самом же деле, это сложный механизм, который постоянно дорабатывается и модернизируется производителями, дабы соответствовать нормам экономии, комфорта и безопасности пассажиров.

Не смотря на это, некоторые основные узлы в авто остаются практически неизменным, лишь немного улучшаются. Одним из таких агрегатов является коробка передач. Она существенно эволюционировала, появилось множество ее типов и подвидов, но основная функция — передавать крутящий момент с двигателя на колеса осталась неизменной. Если ранее механическая коробка передач выпускалась, в основном, кулачкового типа, то сегодня на автомобили, в основном спортивного образца, устанавливаются коробки передач секвентального типа.

Они отличаются тем, что в секвентальной коробке передач, переключение совершается только последовательно. А при переходе на пониженную скорость, необходимо совершать перегазовку, что требует от водителя определенной сноровки и уровня подготовленности.

В плане же легкости и простоты эксплуатации, а главное долговечности и надежности, бесспорным лидером была и остается МКПП.

Содержание

1. Принцип работы механической коробки передач
2. Трехвальная коробка передач
3. Правила и особенности эксплуатации МКПП
4. Заключение

Принцип работы механической коробки передач

В основном МКПП выпускается пяти и шестиступенчатой. К слову, на заре автомобилестроения популярными были четырёхступенчатые, сейчас это раритет. Механическая коробка является самой надежной в использовании, но достаточно непростой для начинающего водителя, особенно в пробке. Так как требует частой и синхронной работы ног и рук, поэтому её еще называют ручной.

Основными узлами ручной коробки, как впрочем, любой другой, являются валы и шестерни. По количеству валов МКПП разделяются на двух и трехвальные. Двухвальные чаще всего устанавливаются на легковые переднеприводные автомобили, в то время как трехвальные – на передне и заднеприводные, а также на грузовые.

Шестеренки представляют собой зубчатые колеса, которые нанизаны на валы, и при определенном сопряжении друг с другом, на различных передачах, дают разные крутящие моменты и частоту вращения. Переключение скорости совершается только при выжатой педали сцепления.

Трехвальная коробка передач

В коробках вышеуказанного типа используются три вида валов:

• ведущий;
• ведомый;
• промежуточный.

Первый выходит из коробки, для соединения с диском сцепления и передает крутящий момент на промежуточный. Тот в свою очередь находится рядом с ведущим, и соединяется с помощью шестерни, которая закреплена на ведущем. На промежуточном так же присутствует блок шестерней.

Ведомый помещается на одной оси с ведущим, но движется независимо от него. На нем расположены шестерни, которые не имеют жесткой сцепки. Между ними располагаются синхронизаторы, которые закреплены на валу, и движутся вдоль него. На конце синхронизатора расположены зубцы, которые в процессе работы проходят сквозь шестерню ведомого, и таким образом сцепляются. В нейтральной позиции, все шестеренки работают вхолостую, ведомый вал остается неподвижным, потому что зубцы синхронизатора не соединены с шестерней.

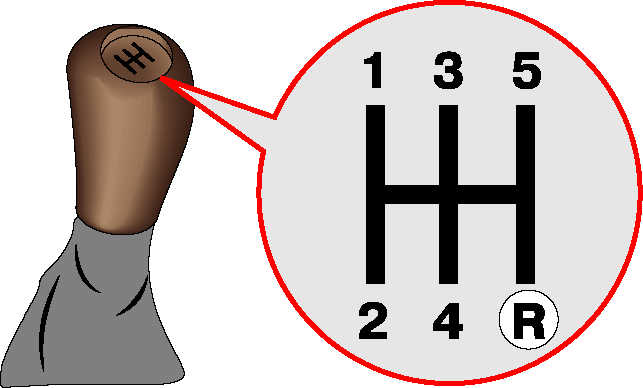

В корпусе коробки находятся вилки переключения передач, связанные шарнирами с рукояткой переключения. Они передвигают синхронизаторы вдоль валов. Сам рычаг переключения скоростей, может находиться прямо в коробке, или же в салоне авто справа от водителя. В последнем варианте будет использоваться дистанционное управление, с помощью шарнирных рычагов или тросов, в народе этот дистанционный механизм переключения называется «кулисой».

Правила и особенности эксплуатации МКПП

Вы сели в автомобиль с механической коробкой. Прежде чем завести двигатель, необходимо убедиться в отсутствии сцепления коробки и двигателя. Это возможно в двух случаях:

1. селектор кпп стоит в нейтральном положении;
2. выжата педаль сцепления.

Затем следует включить первую передачу, путем перевода рычага в соответствующее положение.

Любые действия с рычагом передач осуществляются исключительно при выжатом сцеплении. Недопустимы резкие движения при переключении, это существенно сократит срок службы коробки, и приблизит момент необходимости её ремонта. Не нужно прикладывать максимум усилий в том случае, если скорость что называется, не втыкается. Просто отпустите и выжмите педаль вновь.

Еще следует запомнить, что при переходе на повышенные, все передачи переключаются последовательно, друг за другом. Сам момент переключения следует выбирать, руководствуясь приборами — спидометром и тахометром соответственно. Достаточно много зависит от вашей манеры езды.

Заключение

Несмотря на общий стереотип, касательно сложности управления автомобилем с механикой, они имеют множество преимуществ, если сравнивать с той же автоматической коробкой.

• Это свобода выбора режима вождения. Хотите драйва, жженой резины или резкого старта – на механике все это возможно.
• Или вы хотите экономичной, спокойной езды с минимальным расходом топлива? Опять данный тип коробки переключения передач подойдет идеально.
• А так же, это возможность притормаживать двигателем, что существенно повысит вашу безопасность на скользкой дороге.
• Возможность буксировки автомобиля, без погрузки на эвакуатор, что значительно сэкономит ваше время и деньги.
  Да и цена на авто с ручной коробкой передач – существенно ниже того же авто с автоматом.

Выбор за Вами.

Как много нужно скоростей автомобильной коробки передач?

Современные трансмиссионные механизмы имеют общего с квадрациклом Генри Форда 1896 года столько же, сколько и игрушечный самолетик ребенка с реактивным самолетом. В XXI веке механические коробки передач (МКПП) и автоматические преобразователи крутящего момента (автоматические коробки — АКПП) делят дорогу с:

• бесступенчатыми коробками;
• автоматизированными механическими коробками с двойным сцеплением;
• автоматикой с электроприводом;
• распределителями мощности электропередач двигателя.

На заре автомобилестроения балом правили двух- трехскоростные автоматические коробки и четырех- пятиступенчатые механические трансмиссии. Сейчас новые коробки переключения передач (КПП) имеют семь, восемь, а иногда девять передач переднего хода. Поскольку количество скоростных ступеней в автомобиле приближается к двузначной цифре, у Zap-Online.ru возникло пару вопросов: что за погоня за скоростями, где конец их бесчисленному количеству?

Писк моды — семи, — восьми и — девяти ступенчатые КПП

Porsche похвастался новым вариантом семиступенчатой МКПП в модели 911 на автошоу в Женеве.

Последний писк моды среди производителей автомобилей – восьмиступенчатый автомат. BMW, Audi, Lexus, Porsche предлагают в автомобилях восьми ступенчатые АКПП с традиционными преобразователями крутящего момента и планетарным набором передач. Компания Ford бросила все силы на создание собственной восьмиступенчатой автоматики. Mitsubishi недавно заявила о намерениях лицензировать восьмискоростную ZF и протестировать на новых моделях авто.

Fiat 500X, Chrysler Pacifica, Renegade уже выпускаются с 9-ступенчатой КПП. Mercedes-Benz выпустила 9-ступенчатую 9G-Tronic, заменив семиступку 7G-Tronic. Honda запатентовала коробку с 11 ступенями и тройным сцеплением.

С чем связан рост количества передач в трансмиссии автомобиля?

Со слов главного инженера по трансмиссиям компании Ford Motors Крэйга Реннекера, большее количество скоростных ступеней в КПП дает инженерам большее поле для разбега. Первую скорость можно сделать короче для лучшего ускорения с места, а самые высокие сделать длиннее для эффективного расхода топлива. Большее количество ступеней позволяет маленьким, экономичным двигателям вывозить тяжелые автомобили на приличной мощности или добавить мощности уже существующим моторам.

«Пять лет назад на вопрос: эффективна ли восьмиступенчатая коробка, я бы сказал нет», говорит Реннекер. «Все потому что дополнительная шестая муфта, необходимая для восьмиступки, создала бы больше внутреннего сопротивления (с паразитической потерей энергии), и повышенный диапазон передач не покрыл бы этого недостатка. Недавно мы обнаружили способ, как сократить потери от сопротивления муфты так, чтобы восемь скоростей приносили больше пользы, чем вреда. Теперь имеет смысл перейти на КПП с 8,9-тью передачами, при этом, экономия топлива составит от 2 до 6 %».

Пресс-секретарь Porsche Дэйв Энгельман заявил, что смелый шаг, по переходу к семиступенчатой механике – высоко модифицированной версии уже существующей автоматизированной механической коробки Porsche PDK (с двухдисковым сцеплением) – мотивирован экономией топлива. «Модели Porsche достигают максимальной скорости на наивысшей передаче — шестой. Новая седьмая, после разгона до максимума на шестой переключается на седьмую и снижает обороты двигателя, снижая расход топлива и выбросы СО2 без ущерба для разгона или темпа движения машины».

Чересчур много скоростей в автомобиле – это сколько?

Каждый автопроизводитель отвечает на этот вопрос по-разному. Помимо более гладкого переключения, экономного расхода топлива и улучшения ускорения, большое количество скоростей играет маркетинговую роль. Покупателю кажется, что автомобиль «упакован» по полной (вау! семь скоростей! подумать только!). Но некоторые производители автомобилей отказались от новых, более высоких передаточных чисел во имя надежности своих трансмиссий.

Все тот же Реннекер из компании Ford говорит: «Один из наших конкурентов представил девятиступенчатую КПП, но мы не стали устраивать гонку. Считаем, что девятая скорость не дает никаких преимуществ автомобилю, кроме увеличения продаж. Мы не видим смысла в девятиступке. Наши автомобили способны сделать все то же самое и на восьми скоростях».

Касаемо более девяти передач Реннекер сказал следующее: «Возможно, в будущем мы найдем применение большему количеству скоростей, скажем одиннадцати. В этом будет смысл, если найдем способ свести к минимуму ущерб от внутреннего сопротивления дополнительных муфт. Но сначала нужно найти хорошую причину для применения одиннадцати ступенчатой трансмиссии. Возможно, причиной станет необходимость в ультранизкой, прямо ползущей первой передаче».

Будущее многоскоростных трансмиссий

Большее количество передач – это только часть общей картины. Меняются и виды КПП. Кроме механики, автомата, существуют бесступенчатые КПП (CVT). Бесступенчатая трансмиссия может выбирать из практически неограниченного количества передаточных чисел, и, теоретически, делает традиционную трансмиссию устарелой. Однако на практике, расширенная CVT, чтобы справиться с силой мощных двигателей, сводит к минимуму их эффективность. По раскрытию потенциала мощных двигателей обычный автомат или автоматизированная механика намного лучше.

Сделаем вывод, предсказания о безвозвратном исчезновении «механики» преждевременны. Механические трансмиссии по-прежнему самые энергоэффективные, независимо от того, какое топливо было использовано в автомобиле: бензин, электричество, водород или биодизель. Конечно, неизбежно снижение количества автомобилей с МКПП, но в мире всегда найдется сегмент водителей, которые любят переключать скорости вручную.

Электрифицированные коробки, безусловно, станут более распространенными. На это указывают гибридные модели BMW ActivHybrid, Mercedes-Benz S400 Hybrid, Honda CRZ. На вопрос о том, будет ли восьмиступка Ford иметь электрический аналог, Реннекер ответил: «При проектировании любой новой трансмиссии, также рассматривается возможность создания гибридного варианта. В планы Ford входит электрификация восьми ступенчатой трансмиссии в ближайшие пару лет».

Реннекер: «Пока КПП с двойным сцеплением находились в стадии разработки, КПП с планетарным набором передач тоже не стояли на месте, развиваясь. В результате постоянного развития трансмиссий разного типа, мы не можем сказать ни об одном виде, что это «трансмиссия будущего». Так как требования к экономии топлива автомобилей становятся все жестче, трансмиссия будущего будет иметь больше настроек определяющих оптимальную передачу для каждой скорости».
