принцип работы, плюсы и минусы, как сделать

Занимаясь тюнингом автомобиля, многие автовладельцы не останавливаются на установке литых дисков, разнообразного обвеса и добавлении спойлеров. Для придания индивидуальности транспортному средству некоторые хозяева машин принимают решение вместо обычных дверей оснастить автомобиль дверцами, открывающимися вертикально. Такие машины, у которых двери открываются вверх, всегда вызывают восторженные взгляды.

Для монтажа ламбо-конструкции необходима переделка мест крепления дверей. С решением этой проблемы можно справиться своими силами.

Какие бывают ламбо двери?

Впервые вертикальный принцип открывания автомобильных дверей был представлен итальянскими автомобилестроителями более полувека назад на одном из концепт-каров. Конструкция ламбо получила название созвучное имени компании Lamborghini, инженеры которой впервые разработали специальный дверной шарнир. Одна часть петли с помощью болтов крепления фиксируется в соответствующей части кузова, а другая удерживает приподнятые двери в открытом состоянии.

Авто с открывающимися вверх дверями приобрели популярность у любителей «крутого» тюнинга, желающих сделать похожей свою машину на спортивный болид. Автоматические ламбо двери крепятся на специальных петлях, обеспечивающих фиксацию створок в открытом состоянии, независимо от их углового положения.

Приобрели популярность авто с открывающимися вверх дверями

Такая конструкция имеет несколько названий – двери гильотинного типа, двери-ножницы или ламбо-двери, и включает в себя следующие составляющие:

  • дверные полотна. Можно использовать штатные створки или купить заводские в комплекте с шарнирами. Несложно усилить соответствующую часть двери, привинтить к ней покупную или самодельную петлю и в результате использования «родных» дверей сэкономить;
  • петли с прикрепленными газонаполненными амортизаторами. Благодаря действию амортизаторов смягчается работа шарнирного механизма, уменьшается величина прикладываемого к дверной ручки усилия, а также обеспечивается плавность открытия створки.

Существующие ламбо-устройства делятся на следующие разновидности:

  • механизмы в стандартном исполнении. Они обеспечивают угол поворота дверной створки до 130 градусов. Главное достоинство конструкции – возможность удобной посадки в авто. Основной недостаток – проблематичность использования в отечественных автомобилях;
  • двери VLS-типа. Это классическое решение для тюнинга машин. Процесс открытия осуществляется в два этапа. Первоначально полотно открывается как в обычных машинах, а затем поворачивается в вертикальной плоскости. Такая конструкция освобождает раму машины и дверную стойку;
  • гибридная конструкция. Отличительной особенностью является возможность поворота в горизонтальной плоскости, а также поворот створок по вертикали.  Плюс конструкции – универсальность и удобство открывания, минус – повышенная стоимость.

Крепление специальных шарниров осуществляется как с применением электросварки, так и посредством болтового крепления. Конструкция шарниров позволяет установить ламбо-двери практически на любую модель автомобиля.

На несколько разновидностей делятся существующие ламбо-устройства

Принцип работы ламбо дверей

Двери, открывающиеся вверх, функционируют довольно просто:

  • вначале к дверной ручки прилагается горизонтально направленное усилие;
  • затем происходит поворот створки на 25-30 градусов, как в обычных дверях;
  • после этого полотно начинает поворачиваться вверх на 90 градусов и более;
  • на завершающей стадии цикла открывания дверь занимает вертикальное положение.

Секрет работы поворотной двери заложен в удачно разработанной конструкции шарнира.

Плюсы и недостатки открывающейся двери

Собираясь установить ламбо двери на ВАЗ 2114 или другую модель машины, необходимо ознакомиться с преимуществами и недостатками таких дверей.

Главные плюсы:

  • обеспечение оригинального вида авто;
  • возможность ехать с открытой дверкой;
  • удобство парковки при недостатке места;
  • возможность самостоятельного монтажа.

Наряду с достоинствами имеются недостатки:

  • необходимость увеличения высоты гаража для открытия створок;
  • дополнительные затраты на переоборудование машины.

Важно также соблюдать осторожность при эксплуатации поворотной двери и открывать ее аккуратно, чтобы не деформировать петли.

Ламбо-устройства имеют много преимуществ

Покупные и самостоятельно изготовленные петли

Для того, чтобы тюнинговать автомобиль потребуется изготовить ламбо петли своими силами или купить готовые. Целесообразно предварительно узнать, сколько стоят ламбо петли, чтобы оценить возможный объем затрат.

Изготовление ламбо петель для крепления дверей

При наличии навыков выполнения слесарных работ можно попытаться изготовить ламбо петли своими руками. Для этого потребуется найти чертеж шарнира, подходящий к конкретной модели автомобиля и приобрести необходимые материалы. Понадобится листовой металл и газовый амортизатор с необходимой длиной штока и величиной воспринимаемой нагрузки.

Как сделать, чтобы двери машины открывались вверх – самостоятельная установка

Важно детально разобраться, как сделать ламбо двери, чтобы шарнирный механизм четко работал, а двери плотно прилегали к проему.

Для того, чтобы установить ламбо двери своими руками, потребуется выполнить следующие работы:

Ламбо двери можно установить своими руками

  • составить план действий;
  • изготовить поворотный шарнир;
  • демонтировать автомобильное крыло;
  • отключить подходящую к двери проводку;
  • снять дверные створки;
  • примерить поворотный шарнир к месту установки;
  • усилить дверную стойку и проем в зоне крепления петли;
  • приварить или прикрепить болтами петли;
  • прикрепить к петлям левую и правую двери.

Остановимся на особенностях основных этапов.

Чертеж на ламбо петли универсальные и другие подготовительные работы

На специализированных сайтах несложно найти готовый эскиз или схему петли.

С чертежом необходимо ознакомиться, перенести его на металл, вырезать заготовку и подогнать к форме проема.

Материал для сборки механизма несложно приобрести, а инструменты для выполнения работ всегда имеются в арсенале домашних умельцев.

Установка и регулировка петель на машины, у которых двери открываются вверх

Самостоятельно изготовленные или покупные шарниры следует приложить к месту фиксации и убедиться в соответствии их размеров и формы. Если возникнет необходимость, следует подогнать механизм. Закрепить петлю можно с помощью электросварки или обычными болтами.  Стоит отдать предпочтение второму варианту, так как он облегчает выполнение регулировки.

Установка автомобильных дверей и механизма открывания дверного проема

Установка ламбо дверей к предварительно закрепленному шарниру требует аккуратности.

После привинчивания дверного полотна необходимо проверить, как работает петельный механизм, проконтролировать примыкание двери к уплотнителю и убедиться в возможности легкого открывания. При увеличенной массе конструкции потребуется дополнительное усиление кузова.

Выполняя работы по указанному алгоритму, можно переоборудовать любой автомобиль. Например, желая придать новый имидж старенькой «восьмерке», можно установите ламбо двери на ВАЗ 2108 своими руками или обратиться за помощью к профессионалам. Специалисты всегда помогут дельным советом и подскажут, как избежать ошибок. Гордо выходя из машины с поднимающимися дверями, вы всегда будете в центре внимания!

Как сделать ламбо-двери на ВАЗ 2109 своими руками + фото и видео

Тюнинг внешнего вида

Автор: Алексей

На данный момент тюнинг автомобиля широко распространён во всем мире. Многие автолюбители постоянно находятся в поисках интересных способов, позволяющих сделать авто максимально уникальным. Одним из таких является замена обыкновенных, ничем не примечательных дверей машины, дверцами «ламбо». С ними уж точно удастся привлечь максимум внимания к своему «железному коню» и этим произвести неизгладимое впечатление на окружающих.

Подобный тюнинг дверей подойдёт даже для автотранспорта отечественного производства, такого как ВАЗ 2109. При этом его можно выполнить собственноручно, не прибегая к помощи специализированных ателье. Для этого необходимо обладать парочкой секретов, творческим мышлением и определённой отвагой перед экспериментами. Придётся к тому же приложить максимум своих усилий, но результат того стоит.

Пример тюнинга ВАЗ с ламбо-дверями

Содержание

  • Разновидности ламбо-дверей

  • Достоинства и недостатки

  • Особенности установки

Разновидности ламбо-дверей

Ламбо – это конструкция дверных петель гильотинного типа. Основная особенность дверей с таким механизмом заключается в том, что их открытие осуществляется вертикально. Ни для кого не секрет, что впервые они были установлены на Lamborghini. Двери-ножницы делятся на несколько видов:

  • двери, открытие которых выполняется на 130°. Главное преимущество этого типа –удобная посадка в авто. Он менее всего подходит для ВАЗ 2109, однако при определённых умениях и огромном желании нет ничего невозможного, поэтому у мастеров тюнинга есть все шансы установить и такие двери на отечественную машину;
  • VLS – классическая конструкция. Её принцип действия заключается в том, что при открытии двери изначально распахиваются в горизонтальной плоскости, а затем поднимаются вверх. Такой механизм освобождает раму и переднюю стойку дверей;
  • двери, являющиеся гибридом обычной конструкции и гильотинной. Они обладают способностью открываться не только вертикально, но и более привычным образом (горизонтально). Именно они больше остальных подойдут для ВАЗ 2109.
Преимущество водителя при посадке в автомобиль с ламбо-дверями неоспоримо

Достоинства и недостатки

Существует такое мнение, что самодельные ламбо, установленные на «девятку», в дождливую и снежную погоду могут стать причиной пропускания внутрь автомобиля влаги. Эти опасения ничем не подтверждены: проблемы такого рода исключены.

Несмотря на это некоторое недостатки всё же имеются:

  • амортизаторы, участвующие в процессе поднятия дверей, будут требовать постоянной замены. Это обусловлено суровым климатом, характерным для России. А чтобы осуществить замену, придётся разобрать всю переднюю часть машины, так как иначе добраться до этого элемента не получится;
  • установка петель для ламбо-дверей сопровождается подпиливанием кромки крыльев. Избежать этого не удастся, так как возникнет абсолютно неприемлемая ситуация: петли упрутся в крылья. Удаление кромки, в свою очередь, послужит причиной ухудшения шумоизоляции. Кроме того, при езде на больших скоростях в салон будет задувать ветер, и если в летний период это можно расценивать как плюс, то зимой это недопустимо;
  • необходимость в частой регулировке дверей. Она является вынужденной мерой, поскольку в противном случае ламбо-двери будут провисать, задевая и сбивая лакокрасочное покрытие порога и дверного проёма. Стоит быть готовым к тому, что идеально такие двери вряд ли встанут на свое место, о чем будут свидетельствовать зазоры;
  • длительное привыкание к открытию/закрытию дверей;
  • существенные материальные затраты на тюнинг;
  • ограничения по высоте парковочного места, поскольку дверь будет отрываться вверх;
  • при возникновении чрезвычайных ситуаций (например, в результате ДТП машина перевернулась на крышу) может быть затруднён выход из салона.

Наряду с недостатками существуют и преимущества:

  • эффектный внешний вид, который не сможет оставить равнодушным ни одного автомобилиста или обычного прохожего;
  • простота парковки тюгнингованного автомобиля. На усовершенствованном ВАЗ 2109 без труда можно найти место даже в тесноте, так как отпадает необходимость учитывать запас для открытия дверей перед тем, как припарковаться;
  • отличная обзорность;
  • возможность преобразования ламбо-дверей в обычные, она обеспечивается расположением специального шарнира на ламбо (он находиться там же, где и у классической конструкции двери).

Особенности установки

Конструкция ламбо-двери состоит из шарнира, крепящегося к кузову авто, и амортизатора, обеспечивающего подъём двери и её удержание в открытом состоянии. Исходя из этого, при выборе деталей особое внимание следует уделить их качеству и надёжности.

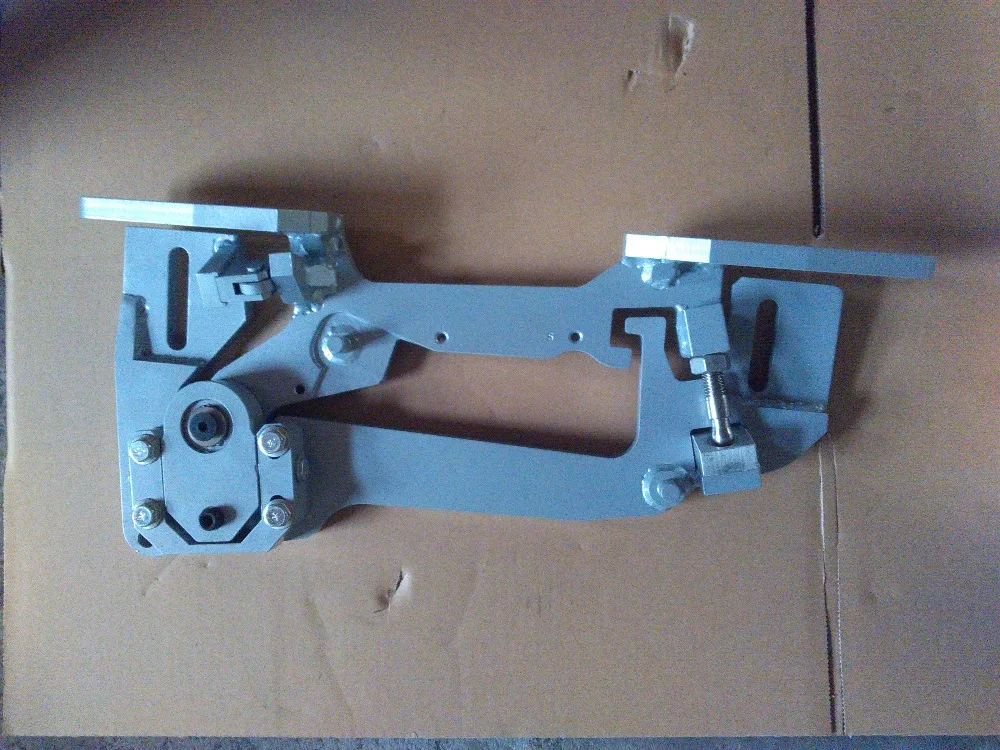

Комплект для крепления ламбо-дверей

Перед преобразованием модели ВАЗ 2109 первое, о чем стоит позаботиться, – усиление мест под крыльями, на которые будет производиться крепление дверей. Без этого не обойтись, поскольку первоначальной толщины металла недостаточно.

Для установки ламбо-дверей понадобятся специальные петли. Их можно приобрести в специализированном магазине либо изготовить самостоятельно. Если вы больше предпочитаете мастерить всё своими руками, то вам понадобятся мощные амортизаторы (можно позаимствовать их у микроавтобусов, в которых они обеспечивают открытие задней двери). Кроме них нужны такие же устройства с «Москвича». Их следует установить сверху, а более мощные – снизу, так как именно они примут на себя основную нагрузку. В результате двери будут исправно выполнять свои функции.

Установка ламбо-дверей

В процессе установки необходимо проследить за тем, чтобы в закрытом положении дверь ровно прилегала к уплотнителям, а при открытии не смогла повредить обшивку и кузов.

Существует еще один нюанс: обеспечить целостность крыльев машины можно только срезав определённую часть стойки, которую обязательно потребуется усилить. Для этого достаточно будет приварить к ней швеллер толщиной не менее 3 мм.

Зафиксировать петли на кузове можно несколькими способами: при помощи болтового или сварочного соединения. После этого их следует настроить посредством подвижных болтов.

Использовать готовые комплекты намного проще и надёжнее, но какой способ вы бы ни выбрали, итог один – вы получите оригинальный автомобиль, выделяющийся из массы однотипных штампованных моделей.
