Датчик Холла что это такое? Датчики Холла. Виды и применения. Работа и подключения

Содержание:

  • 1 Эффект Холла
  • 2 Что такое датчик Холла
  • 3 За что отвечает датчик Холла?
  • 4 Какие бывают типы датчиков Холла
    • 4.1 Линейные (аналоговые) датчики Холла
    • 4.2 Цифровые датчики Холла
    • 4.3 Биполярные
    • 4.4 Униполярные
    • 4.5 Омниполярные
  • 5 Как работает датчик Холла
  • 6 Основные сведения
    • 6.1 Как функционирует
    • 6.2 Где применяются
    • 6.3 Датчики Холла в смартфонах
  • 7 Как проверить датчика Холла на работоспособность
    • 7.1 Признаки неисправности датчика Холла
    • 7.2 Проведем проверку на примере биполярного цифрового датчика
    • 7.3 Как проверить на автомобиле исправность датчика Холла
  • 8 Недостатки датчиков Холла
  • 9 Преимущества датчиков Холла

Эффект Холла

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странный эффект. Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я пометил гранями ABCD.

Он пропускал постоянный ток через грани D и B. Потом поднес перпендикулярно пластинке постоянный магнит и обнаружил напряжение на гранях А и C!  Этот эффект и был назван в честь этого великого ученого. Основной физический принцип данного эффекта был основан на силе Лоренца. Поэтому радиоэлементы, основанные на эффекте Холла, стали называть датчиками Холла.

Но здесь один маленький нюанс. Дело в том, что напряжение Холла даже при самой большой напряженности магнитного поля будет какие-то микровольты. Согласитесь, это очень мало. Поэтому, помимо самой пластинки в датчик Холла устанавливают усилители постоянного тока, логические схемы переключения, регулятор напряжения а также триггер Шмитта. В самом простом переключающем датчике Холла все это выглядит примерно вот так:
где

Supply Voltage — напряжение питания датчика

Ground — земля

Voltage Regulator — регулятор напряжения

А — операционный усилитель

Hall Sensor — собственно сама пластинка Холла

Output transisitor Switch — выходной переключающий транзистор (транзисторный ключ)

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

В 19 веке американский физик Эдвин Холл проводил эксперименты с пластиной золота через которую он пропускал электрический ток. Когда он поднес к пластине постоянный магнит, то обнаружил на гранях перпендикулярных протеканию тока разность потенциалов т.е. напряжение. В честь этого ученого и назвали этот эффект.

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.


клещи для измерения тока

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.

За что отвечает датчик Холла?

Прибор отвечает за передачу командных сигналов. Он определяет скорость машины и переключает контакты. Это аналоговый преобразователь, активируемый при помощи коммутатора, который излучает магнитное поле. Если в работе двигательной системы возникнут сбои, устройство сможет замерить текущее напряжение без разрыва цепи.

У устройства есть и другие функции. Речь идет о повышении мощности двигательной системы и динамизации работы систем автомобиля. Датчик соединен с распределителем, составляет с ним единый механизм. Прибор напоминает прерыватель с аналоговым приводом. Иногда его совмещают с коленвалом двигателя. Назначение данного прибора можно охарактеризовать так — оперативное включение антиблокиратора тормозов ДВС и тахометра.

Какие бывают типы датчиков Холла

Датчики Холла подразделяются на два типа:

  1. Аналоговые датчики Холла
    В этом типе датчиков использовано преобразование магнитной индукции напрямую в напряжение. Свое применение аналоговые датчики нашли в измерительных технических устройствах. Это, например, датчики тока, датчики вибрации, датчики угла поворота.
  2. Цифровые датчики Холла
    Цифровой датчик Холла имеет всего два положения, которые показывают наличие или отсутствие магнитного поля. Практически это аналог геркона, но если в герконе присутствует механический контакт, то цифровой датчик Холла бесконтактный.


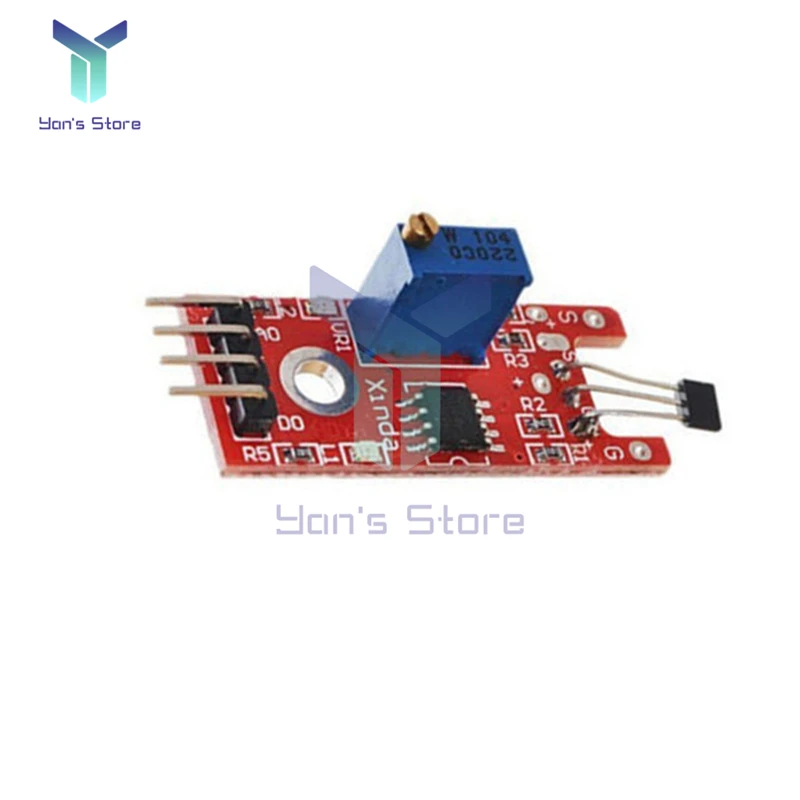

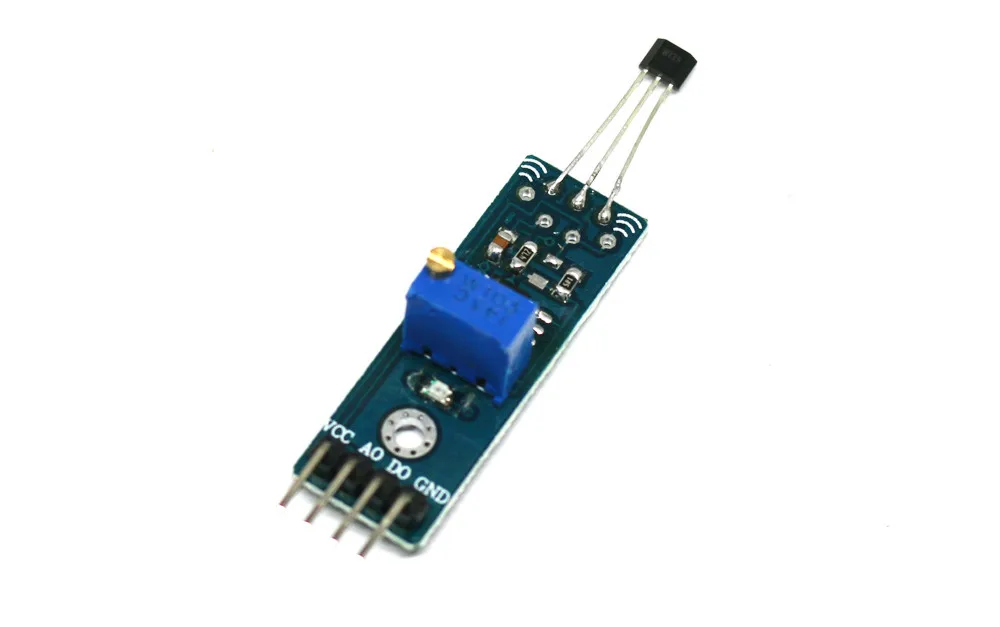

датчик с эффектом Холла

Подразделяются такие датчики на три вида:

  • Униполярный – когда сила магнитного поля достигает определенной величины датчик срабатывает. Такие датчики откликаются только на один полюс. Если к датчику поднести магнит другим полюсом, то датчик на него не реагирует. Когда сила магнитного поля снижается датчик возвращается в исходное положение.
  • Биполярный – в этом случае имеет значение полярность магнитного поля. Один полюс включает датчик, другой полюс выключает.
  • Омниполярный датчик Холла – реагирует на любой магнитный полюс. Т.е. любой полюс может включать и выключать датчик. Это может быть, как южный, так и северный полюс.

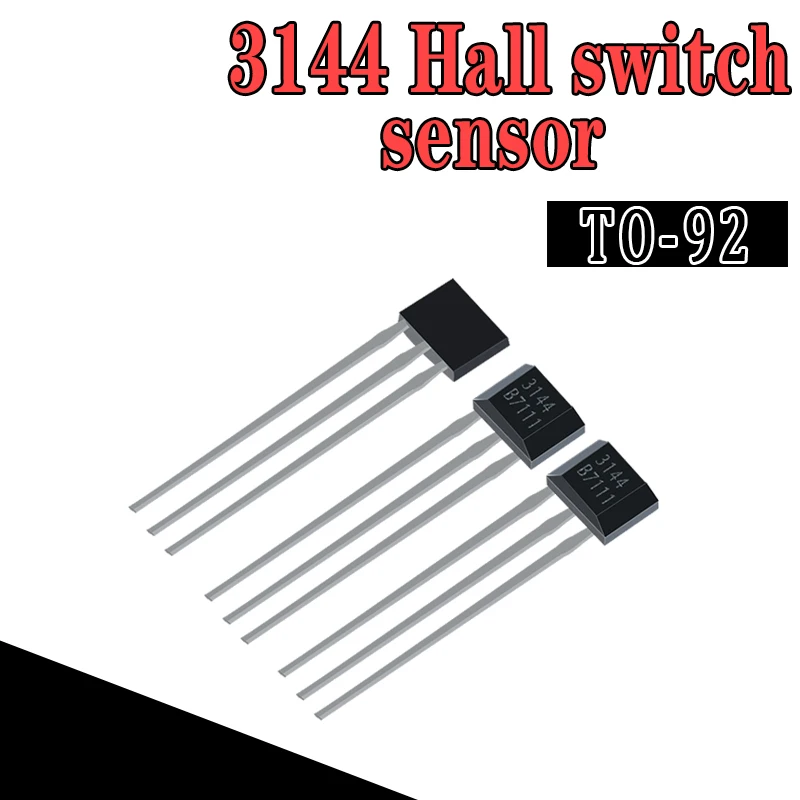

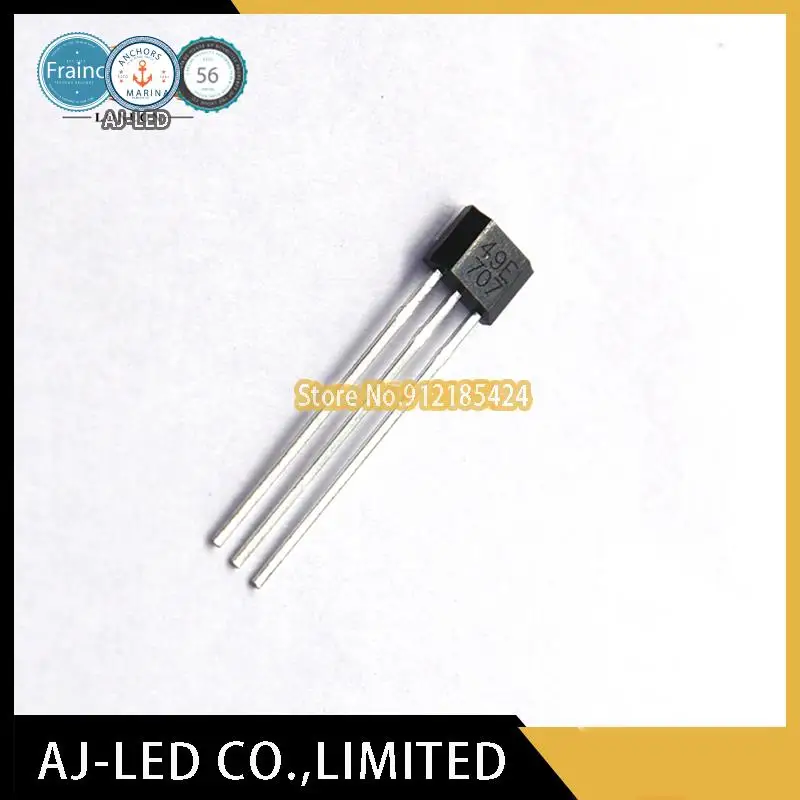

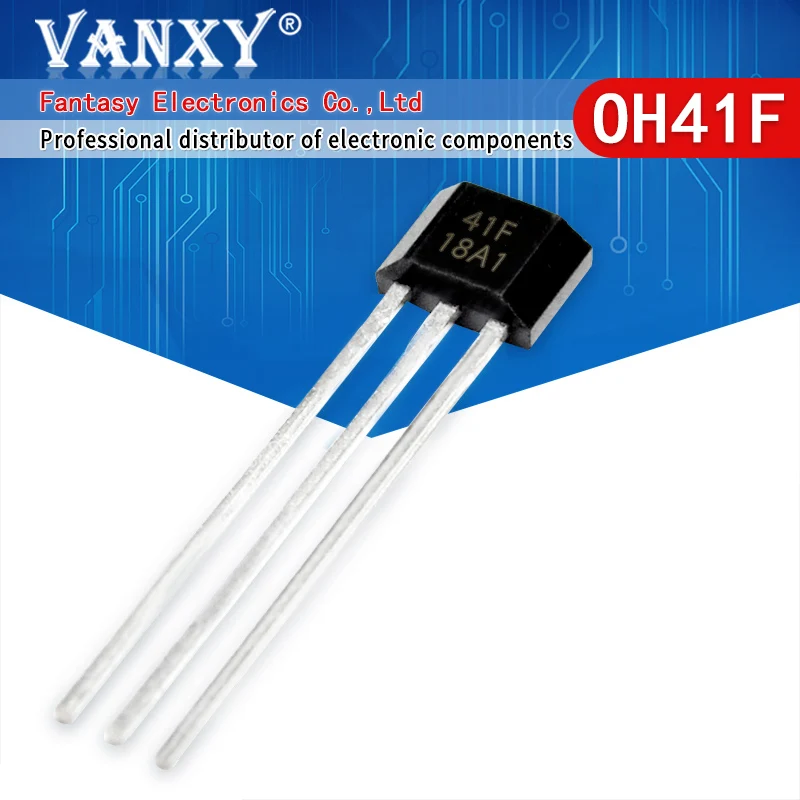

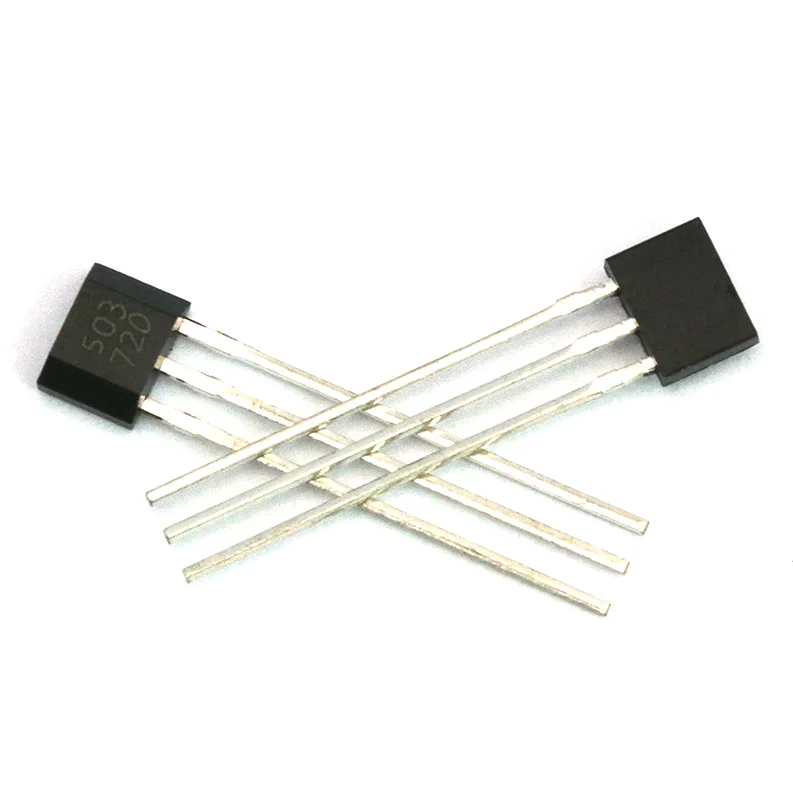

Как правило цифровой датчик Холла имеет три вывода и внешне похож на транзистор.


сенсор Холла с выводами

На два вывода датчика подается питание, которое может быть, как однополярным, так и двуполярным. Третий вывод сигнальный. Такой тип датчиков часто применяется в бесконтактных системах зажигания, как датчик скорости в автомобилях и т.д.

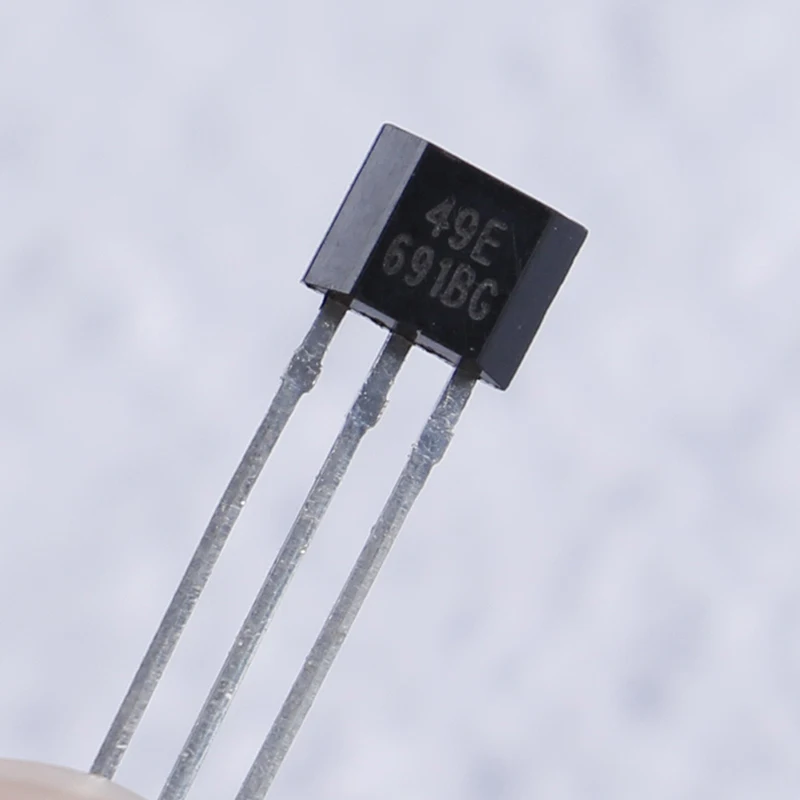

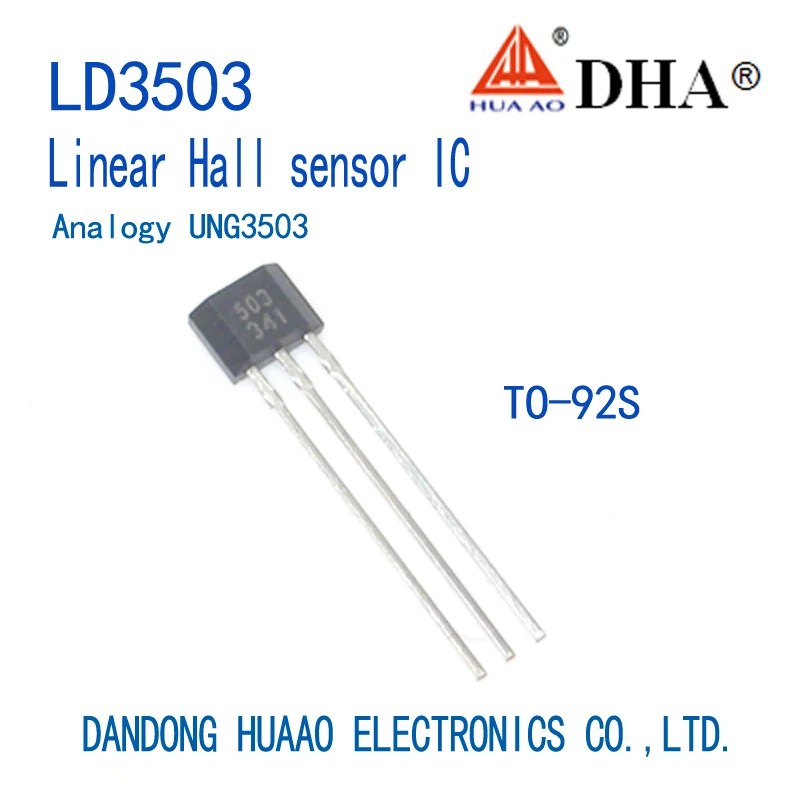

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила  эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Биполярные

Эти цифровые датчики работают под действием магнитного поля и южного, и северного полюса. Их особенность состоит в том, что срабатывают они под действием поля от южного полюса, а отпускаются под действием северного полюса.

Униполярные

Контроллеры подобного вида работают только в том случае, если к ним прикладывается магнитное поле положительной полярности от южного полюса. Только при этом условии происходит срабатывание и отпускание контроллера.

Омниполярные

Уникальность этих контроллеров Холла состоит в том, что они могут включаться и выключаться под действием поля от любого полюса.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

  • постоянного магнита;
  • лопасти ротора;
  • магнитопроводов;
  • пластикового корпуса;
  • электронной микросхемы;
  • контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.


Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

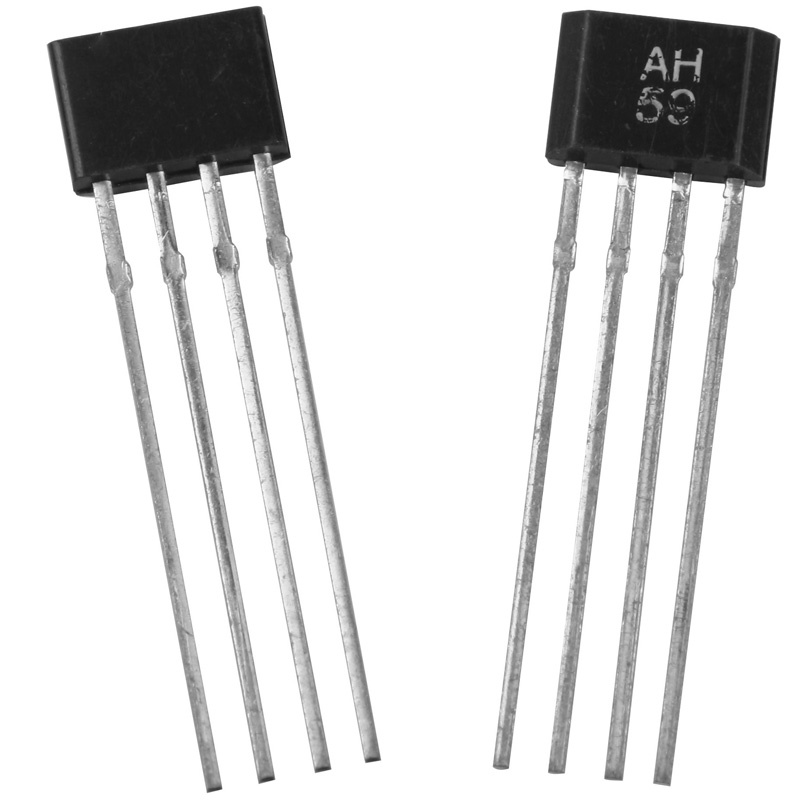

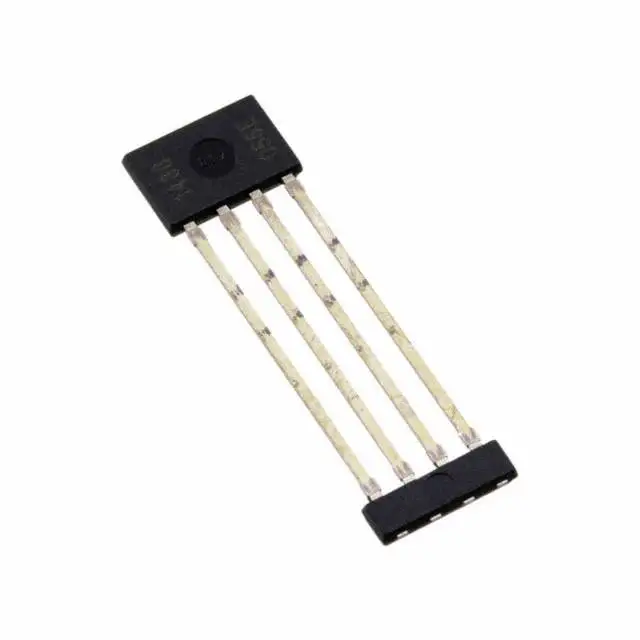

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

  • Электроны при прохождении тока движутся по сенсору прямолинейно.
  • При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
  • Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
  • Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая.
    Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

  • первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
  • переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
  • сканирование магнитных обозначений;
  • как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

Датчики Холла в смартфонах

Мобильные гаджеты имеют в составе много функциональных блоков. Среди них есть вспомогательные датчики, одним из которых является датчик Холла. В современных устройствах связи такие датчики являются измерительными элементами, с помощью которых определяют мощность магнитного поля, его изменения. Они называются в честь ученого Холла.

Как работает магнитный чехол

Рынок изобилует самыми разными чехлами для смартфонов, но особым спросом всегда пользовались магнитные чехлы-книжки, которые автоматически отключают или активизируют экран смартфона, на примере Smart Case для iPad. Как это работает? Блокировка или активация дисплея происходит благодаря реакции датчика Холла в смартфоне на приближающийся магнит, запрятанный в крышке чехла. Когда вы открываете крышку чехла, то происходит снижение интенсивности излучения, поэтому экран включается.

Датчик Холла очень удобно работает с флип-чехлами, у которых есть небольшой вырез для управления плеером или для ответа на звонки. Благодаря такой фиче можно пользоваться отдельными функциями, не открывая чехол, например, просматривать уведомления из нашего Telegram-чата или смотреть время. Как это работает? Возможность наличия или отсутствия высокого магнитного поля позволяет смартфону оставлять экран активным или же подсвечивать только необходимую область дисплея. Кстати, сам магнит, установленный в чехле, не вредит смартфону.

Как проверить датчика Холла на работоспособность

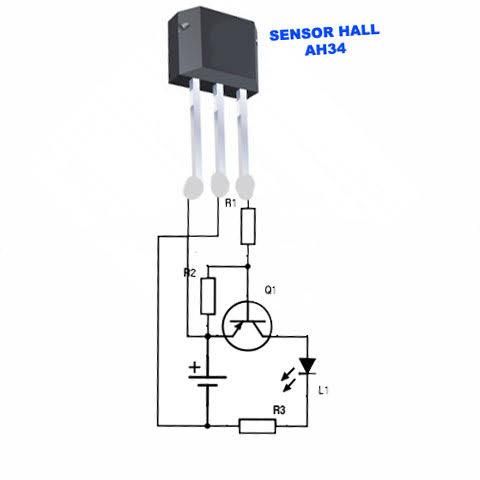

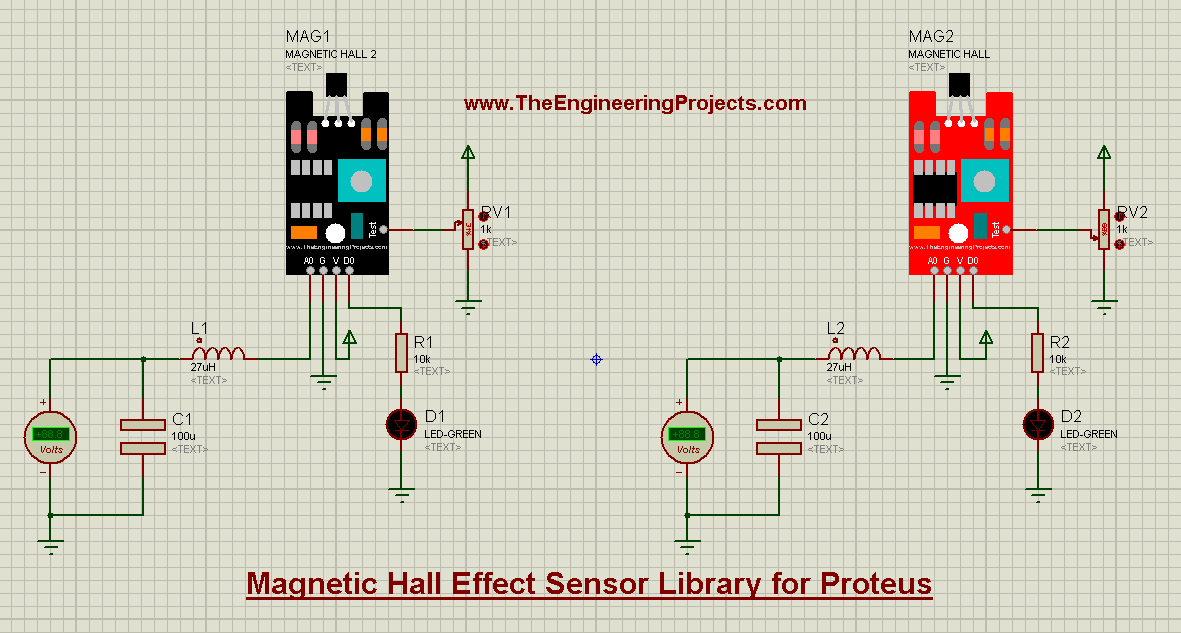

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

  • источник питания на нужное напряжение;
  • резистор сопротивлением около 1 кОм;
  • светодиод;
  • магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика. Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

  1. Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
  2. Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна.
    Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
  3. Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Признаки неисправности датчика Холла

Датчики Холла являются составной частью различных приборов. Фото 1. Назначение и устройство датчика Холла Название датчик берет от фамилии своего изобретателя.

Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.

Выглядит он так: Поэтому при наличии неисправного датчика Холла бежим в ближайший радиомагазин или рынок и приобретаем SSA. Если в запасе нет уже готового исправного датчик — не беда. Поэтому для измерения слабых токов применяют конструкцию рис. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Писали, что очень удобна для выставления зажигания… Удачи! Схема подключения датчика Холла В качестве примера использования, на картинке ниже показана электрическая цепь бесконтактной системы зажигания автомобиля, с преобразователем Холла. Существует несколько способов проверки исправности автомобильного датчика Холла.

Проведем проверку на примере биполярного цифрового датчика

При неправильной работе электронных датчиков, потребуется их демонтаж и проверка. Проведем проверку на примере биполярного цифрового датчика, использующегося в электронных измерительных приборах. Для начала расскажем, как устроен такой элемент:

  1. Первый его вывод является «+» или входом.
  2. Второй контакт является минусом.
  3. Третий контакт — импульсный выход.

Для проверки устройства потребуется собрать довольно простую схему. Нужными элементами для такой схемы будут:

  1. Светодиодная лампа 3 вольта.
  2. Резистор 1кОм в качестве токоограничителя.

Далее необходимо собрать все элементы в единую схему:

  1. К первой ножке датчика припаять анод лампы.
  2. Катод лампы соединить с выводом резистора.
  3. Второй вывод резистора соединить с третьей ножкой датчика.

Потом потребуется блок питания на 5 вольт. Надо будет подключить датчик к этому блоку питания следующим образом:

  1. «+» блока к «+» элемента.
  2. «минус» блока соединяется с центральной ножкой.

Исправный прибор должен пропустить через себя определенную величину напряжения. При этом сам светодиод должен включится. Затем нужно взять постоянный магнит и подвести его к устройству. При одной полярности лампа должна продолжать гореть, а после смены полярности магнита (необходимо просто перевернуть его) лампа потухнет. Также можно сделать дополнительный тест и узнать, на каком расстоянии происходит отключение лампы.

Как проверить на автомобиле исправность датчика Холла

В быту с такой проблемой сталкиваются чаще всего автомобилисты. Наиболее простым способом является обыкновенная замена на исправный датчик. Если после замены система зажигания заработала, значит необходимо менять датчик. Если нечем заменить проверяемый датчик, то собирают простое устройство, которое может имитировать работу датчика Холла. Берется кусок провода, и тройной разъем от распределителя зажигания. Эти предметы работают аналогично датчику.

Для контроля пользуются обычным мультиметром. Если датчик вышел из строя, то тестер покажет 0,4 вольта или меньше. Также проверяется работа датчика путем проверки искры при подключении зажигания. Перед этим соединяют концы провода к выходам коммутатора. Если неисправность возникла не на автомобиле, а на другом оборудовании, то необходим тестер. Методика проверки будет зависеть от прибора, в котором установлен датчик.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

  • Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

  • выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
  • поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
  • почти не требуют обслуживания;
  • прочные;
  • невосприимчивы к вибрации, пыли и воде.

Источники

  • https://www.RusElectronic.com/datchik-kholla/
  • https://legoteacher. ru/vidy-datchikov/datchik-holla/
  • https://mashinapro.ru/1795-datchik-holla.html
  • https://ProDatchik.ru/vidy/ustrojstvo-datchika-holla/
  • http://KrutiMotor.ru/ustrojstvo-datchika-xolla/
  • https://osensorax.ru/posiciya/datchik-holla
  • https://ElectroInfo.net/radiodetali/chto-takoe-datchik-holla.html
  • https://AndroidInsider.ru/polezno-znat/zachem-nuzhen-datchik-holla-v-smartfone.html
  • https://odinelectric.ru/equipment/electronic-components/chto-takoe-datchik-holla
  • https://4x4privod.ru/ustrojstvo-datchika-holla-princip-raboty-primenenie-principialnaya-shema-podkljuchenie/
  • https://ProFazu.ru/knowledge/electronics/datchik-holla.html

[свернуть]

Датчики Холла и как в них не запутаться

Датчики Холла и как в них не запутаться

Мысли (Автор: dez)

Думаю, многие слышали про датчик на основе эффекта Холла. Это такая волшебная деталька (чаще в корпусе TO-92), которая чует магнитные поля. Однако эти датчики бывают разных типов, и не все типы одинаково полезны (сюрприз, все типы полезны по-разному). Так что приглашаю познакомиться с ними поближе.

Для справки пара слов о принципе работы. Если взять проводник с током и поместить его в магнитное поле, то траектория носителей заряда начинает загибаться под действием силы Лоренца. В итоге с разных боков проводника возникает разность потенциалов, в чем и есть суть эффекта Холла. По этой разности потенциалов можно судить, сколь сильно магнитное поле.

Но хватит энциклопедировать, перейдем ближе к делу. По большому счету датчики Холла можно поделить на две категории:

  • Цифровые (обычно с открытым коллектором) — выход может быть в одном из двух состояний в зависимости о того, как магнитный поток отличается от порога срабатывания.
  • Аналоговые (линейные) — выход, как можно догадаться, аналоговый и пропорциональный магнитному потоку.

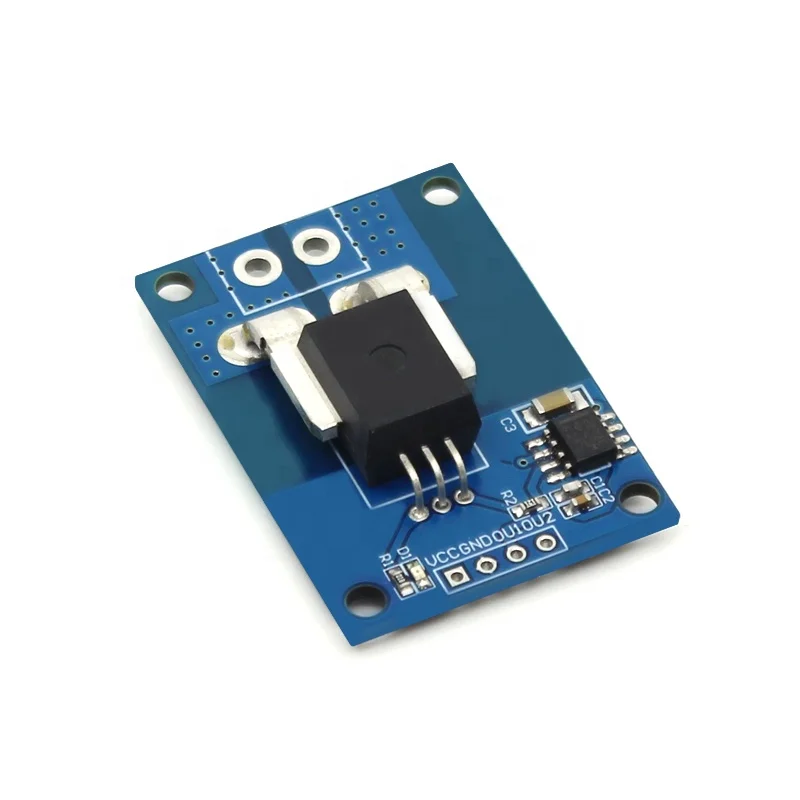

Аналоговые датчики Холла сделали возможным измерение постоянного тока без шунта, при помощи клещей. Кроме того, их можно приспособить под измерение расстояния или угла поворота, что может пригодиться при измерениии уровня жидкости. На тему угла поворота TI сделала очень наглядный аппноут SLYA034A.

Но обычно все же приходится сталкиваться с цифровыми датчиками. Они используются, когда достаточно знать о наличии или отсутствии магнитной метки в определенном месте. Если поместить такую метку на вращающийся предмет, то можно соорудить тахометр, или синхронизировать с оборотами определенные действия. Поэтому такой датчик можно встретить системе зажигания практически любого автомобиля с ДВС, а так же в POV-дисплеях и прочих 3D-глобусах.

Цифровые датчики Холла имеют два важных параметра — BOP (operating point) и BRP (release point). По-русски можно понять примерно как «индукция срабатывания» и «индукция выключения». Разница между ними — гистерезис датчика.

По значениям этих двух параметров цифровые датчики Холла принято делить на 4 вида:

  • Униполярные — срабатывают в присутсвии магнитного поля определенного знака (один полюс магнита). Выключаются в отсутствии поля. Ожидаем увидеть BOP и BRP одного знака.
  • Биполярные — срабатывают от одного полюса магнита, выключаются от другого. При отсутствии поля залипают в гистерезисе и сохраняют предыдущее состояние. Ожидаем BOP и BRP с разными знаками.
  • Омниполярные (всеполярные) — срабатывают от любого полюса магнита. Выключаются в отсутсвии поля.
  • Latching — по сути биполярные датчики, которые выделяют в отдельную категорию. Отличаются вроде бы тем, что у них шире гистерезис и точки BOP и BRP расположены строго симметрично относительно нуля.

Поскольку статья с картинками всегда понятнее, чем статья без картинок, я сделал несколько наглядных анимаций: униполярные, биполярные, омниполярные. Правда, на случай мобильного или корпоративного инета с трафиком встроил только одну, другие две могут быть достигнуты по ссылкам.

Какой датчик выбирать из этого зоопарка — зависит от задачи. В случаях, где нужно просто отслеживать наличие метки, как в детекторе приближения или тахометре, подойдут униполярные или омниполярные датчики. Причем омниполярные могут быть предпочтительнее, если есть риск установить магнит не той стороной и тем самым «ослепить» устройство. Биполярные датчики напрашиваются в бесколлекторные двигатели (BLCD), поскольку ротор в них имеет кучу чередующихся полюсов, но униполярные тоже подойдут. В отличие от омниполярных, у которых от такого ротора попа слипнется выход практически всегда будет в одном состоянии.

  • Измерения
  • Датчик
ИС

с линейным эффектом Холла | Датчики Холла | Продукты

ИС на линейном эффекте Холла

ИС на линейном эффекте Холла состоят из элемента Холла и усилителя в одном корпусе.
Выдают аналоговое напряжение, пропорциональное магнитному полю (плотность магнитного потока).

Датчики Холла

Обнаружение тока

  • Монитор тока
  • Обнаружение перегрузки по току

Датчик положения

  • Точное определение положения в пределах хода 1 мм

Датчик угла

  • Обнаружение узкого угла в пределах +/-45 градусов

Модельный ряд

 ЭК430Л
 МП
 3
 5
 5,5
 110
 130
 150
 Аналог
 4
 от -40 до 100
 СОТ
 3
 ЭК431Л
 МП
 3
 5
 5,5
 55
 65
 75
 Аналог
 3
 от -40 до 100
 СОТ
 3
 ЭК432Л
 МП
 3
 5
 5,5
 34
 40
 46
 Аналог
 3
 от -40 до 100
 СОТ
 3
 ЭК433Л
 МП
 3
 5
 5,5
 17
 20
 23
 Аналог
 2
 от -40 до 100
 СОТ
 3
 ЭК730Л
 МП
 3
 5
 5,5
 110
 130
 150
 Аналог
 2
 от -40 до 100
 СИП
 3
 ЭК731Л
 МП
 3
 5
 5,5
 55
 65
 75
 Аналог
 1
 от -40 до 100
 СИП
 3
 ЭК732Л
 МП
 3
 5
 5,5
 34
 40
 46
 Аналог
 1
 от -40 до 100
 СИП
 3
 ЭК733Л
 МП
 3
 5
 5,5
 17
 20
 23
 Аналог
 1
 от -40 до 100
 СИП
 3

Запросы о датчиках Холла

Чтобы приобрести продукт или образец, задать технические вопросы о продукте, запросить информацию о продукте,
, пожалуйста, заполните следующую форму и отправьте ее нам.

Связаться с АКМ

Линейный датчик Холла для регулируемых концевых упоров — электрический

Технолог00

1

Кто-нибудь экспериментировал с аналоговым линейным датчиком Холла для замены концевых выключателей? Пример датчика

Я видел примеры использования датчиков Холла вместо концевых выключателей, но это только цифровые датчики. Использование датчиков с линейным эффектом Холла может позволить точно настроить точную точку срабатывания исключительно с помощью кода. К сожалению, я не думаю, что есть способ заставить Rio управлять контроллерами моторов по CAN о том, что был нажат концевой выключатель, а линейные датчики Холла нельзя напрямую подключать к контроллерам моторов, поскольку они являются аналоговыми устройствами. Так что в настоящее время я не уверен, как это можно сделать эффективно, но я хотел бы знать, что думают все остальные. Стоит ли этим заниматься?

Редактировать: аналоговый эффект Холла, а не цифровой

marshall

3

Работают. Однако гистерезис с ограничениями на эффекте Холла реален.

Технолог00

4

Реализовала ли их когда-нибудь команда?

маршал

5

Да. У меня нет отчета, но в прошлом мы использовали магниты и концевые выключатели на эффекте Холла для лифтов, рук и турелей.

Технолог00

6

Я полагаю, вы говорите о цифровом виде, а не об аналоговом?

маршал

7

Да?

Я вижу, на что ты сейчас смотришь. Установка лимита на основе силы поля. Я имею в виду… это могло бы сработать, но кажется, что для концевого выключателя требуется много дополнительной работы, который можно установить в держателе, напечатанном на 3D-принтере, а затем немного отрегулировать вверх или вниз и перепечатать.

ГордонВ

8

Кажется, было бы довольно просто просто считать аналоговый сигнал на Rio или другом подключенном микроконтроллере, а затем использовать цифровой выход для «управления» входом концевого выключателя контроллера мотора. Вы также можете использовать аналоговый выход Rio против компаратора или просто считать аналоговое значение и настроить мягкое ограничение на контроллере мотора в зависимости от положения энкодера. Я не знаю, будут ли напряжения совместимыми напрямую, или вам понадобится что-то вроде транзистора между ними, или будет ли он нормально работать на Rio, или вам понадобится специальный контроллер. Я бы с осторожностью относился к собранному вместе решению с концевым выключателем, если бы оно предназначалось для безопасности людей, но оно должно подойти для позиционирования механизма, уж точно не хуже, чем установка без концевого выключателя, я уверен, что она работает на бесчисленном количестве роботов. .

Сварочный стержень1

9

Эти магнитные энкодеры на самом деле представляют собой два линейных датчика Холла…

Существуют коммерческие линейные датчики. Вы должны убедиться, что другие магнитные материалы находятся вдали от того места, где вы ощущаете. Особенно движущиеся вещи и настоящие магниты!

КарлосGJ

10

Основная проблема заключается в том, что трудно точно соотнести напряженность магнитного поля (которую измеряют датчики Холла) с расстоянием. Помимо индивидуальных различий между датчиками, присутствие магнитомягких материалов (стальные винты, заклепки…) вблизи магнита или датчика будет искажать поле.

Как правило, вы хотите использовать датчики Холла, чтобы они были преднамеренно нелинейными. Например, в 2018 году мы использовали датчики Холла Littelfuse в качестве конечных выключателей для нашего лифта. Мы разместили датчики по бокам внешних направляющих, а магнит — сбоку каретки, чтобы магнит довольно быстро входил и выходил из зоны чувствительности датчика. Таким образом, небольшие изменения в «расстоянии срабатывания» (на каком расстоянии от датчика должен находиться магнит, чтобы активировать его) имеют лишь незначительное влияние на то, где в движении лифта срабатывает переключатель.

Как упомянул @Weldingrod1, большинство энкодеров, которые мы используем в FRC (энкодер CTRE mag, абсолютный энкодер Thrift и т. д.), основаны на датчиках Холла. Но они используют два или более датчиков и выполняют расчет угла sin/cos, так что изменения в силе поля в основном компенсируются.

3 лайка

15 декабря 2022 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
