Коды ошибок Webasto, Eberspacher и Планар

Главная / Услуги / Автономные отопители и предпусковые подогреватели / Коды ошибок Webasto, Eberspacher и Планар

Блок управления – «мозг системы», контролирует работу отопителя в режиме реального времени. Блоки управления делятся на внутренние (находятся внутри корпуса отопителя) и внешние (монтируются снаружи). Блок управления хранит историю отопителя.
В случае неисправности отдельных узлов, блок управления аварийно отключает отопитель и выдаёт код ошибки.

Коды ошибок Вебасто /Webasto/



Код ошибки

Описание ошибки

F 00

неисправен блок управления (у АТ 3500/5000)

F 01

пуск отсутствует (после 2 попыток) или (у АТ 3500/5000) не образуется пламя

F 02

обрыв пламени (повторяется более 5 раз)

F 03

падение напряжения ниже допустимого или повышение выше допустимого

F 04

преждевременное распознавание пламени

F 05

обрыв цепи или короткое замыкание датчика пламени (у АТ 2000 и АТ 2000S)

F 06

обрыв цепи или короткое замыкание датчика температуры

F 07

обрыв цепи или короткое замыкание дозирующего насоса

F 08

обрыв цепи, короткое замыкание или неправильное число оборотов мотора нагнетателя воздуха

F 09

обрыв цепи или короткое замыкание штифта накаливания/ датчика пламени

F 10

перегрев

F 11

обрыв цепи или короткое замыкание ограничителя нагрева (у АТ 3500/5000)

F 12

обрыв цепи или короткое замыкание контрольного термостата (у АТ 3500/5000)



Коды ошибок Эберспехер /Eberspacher/



Код ошибки

Описание ошибки

010

Слишком высокое напряжение

011

Слишком низкое напряжение

012

Перегрев (программа – пороговое значение)

014

Обнаружена возможность перегрева (дифференциальная оценка)

015

Блокировка – Обогреватель перегревался более 10 раз

017

Обнаружен перегрев Аварийное выключение (предельное значение)

020
021

Свеча – прерывание. Свеча: короткое замыкание, перегрузка или случайное заземление. Свеча вышла из строя в результате превышения значений напряжения.

030

Скорость двигателя вентилятора для забора воздуха выходит за допустимые пределы.

031

Двигатель вентилятора для забора воздуха – прерывание.

032

Двигатель вентилятора для забора воздуха: короткое замыкание, перегрузка или случайное заземление.

038

Реле вентилятора автомобиля – прерывание.

039

Реле вентилятора автомобиля – короткое замыкание, перегрузка или случайное заземление.

041

Водяной насос – прерывание.

042

Водяной насос – короткое замыкание, перегрузка или случайное заземление.

047

Дозирующий насос – короткое замыкание, перегрузка или случайное заземление.

048

Дозирующий насос – прерывание.

050

Блокировка. Слишком много неудачных попыток запуска (10 попыток запуска, а также повторение запуска для каждой попытки запуска).

051

Превышено допустимое время.

052

Превышено значение времени безопасности.

053

Пламя прерывается во времени ступени управления «большая».

056

Пламя прерывается во времени ступени управления «маленькая».

060

Датчик температуры – прерывание.

061

Датчик температуры – короткое замыкание, перегрузка или случайное заземление.

064

Датчик пламени – прерывание.

065

Датчик пламени – короткое замыкание, перегрузка или случайное заземление.

071

Датчик перегрева – прерывание.

072

Датчик перегрева – короткое замыкание, перегрузка или случайное заземление.

090
092-103

Контроллер (блок управления) неисправен.

091

Внешнее помеховое напряжение.



Коды ошибок ПЛАНАР Д4



Кол–во миганий светодиода

Описание ошибки

1

Перегрев

2

Отопитель не запускается (исчерпаны две автоматические попытки запуска)

3

Срыв пламени

4

Неисправность свечи накаливания

5

Неисправность индикатора пламени

6

Неисправность датчика температуры в блоке управления

7

Неисправность топливного насоса

8

Отопитель не запускается

9

Отключение, повышенное напряжение более 30,8 В (15 В для 12 В отопителя)
Отключение, пониженное напряжение менее 20 В (10,8 для 12 В отопителя)

10

Вентиляция недостаточна для охлаждения камеры сгорания нагревателя

11

Неисправность электродвигателя нагнетателя воздуха

Таблица кодов ошибок и неисправностей воздушных отопителей webasto.

Ошибки автономного отопителя вебасто.

Сервис, документация, ПО

  • Коды ошибок Бинар
  • Коды ошибок Планар
  • Коды ошибок Теплостар
  • Коды ошибок воздушных отопителей Webasto
  • Коды ошибок предпусковых подогревателей Webasto
  • Коды ошибок воздушных отопителей Eberspacher
  • Коды ошибок предпусковых подогревателей Eberspacher
  • Коды ошибок Прамотроник
  • Коды ошибок ШААЗ
  • Коды ошибок разных автономок

world-weather.ru/pogoda/russia/penza/14days/
https://world-weather.ru/pogoda/russia/samara/

виджеты для сайта

  • Воздушный отопитель Air Top Evo 40 | Air Top Evo 55
  • Воздушный отопитель Air Top 2000/ST
  • Воздушный отопитель Air Top 2000STС
  • Воздушный отопитель Air Top Evo 3900/5500 (3500/5000) ST
  • Общие рекомендации по неисправностям

    • Ошибки воздушных отопителей Air Top Evo 40 | Air Top Evo 55 12/24в

    При появлении неисправности отопитель выдаёт код ошибки на пульт управления.
    ■ Если пульт управления имеет дисплей, то на него выводятся коды ошибок с F01 до F15. Коды ошибок с F16 до F19 показываются как «- -«.
    ■ На пультах управления без дисплея код ошибки выдаётся миганием светового индикатора работы отопителя. Количество импульсов соответствует номеру кода ошибки. Пример для кода ошибки
    F03: „…..– – – …..“
    ■ При появлении неисправности в первую очередь проверьте состояние предохранителей и штекерных соединений.
    ■ Определите меры для устранения неисправности по следующей таблице кодов ошибок.

    ■ Если невозможно устранить неисправность с помощью указанных мер, то свяжитесь с нами или приходите в наш сервис.


    Ошибки воздушных отопителей Webasto Air Top 2000ST

    При наличии на отопителе стандартного или комби-таймера, аварийная блокировка выдает на дисплей таймера следующие коды неисправности:

    Если в качестве органа управления отопитель Webasto Air Top 2000ST оборудован поворотным переключателем, то код неисправности подается после выключения системы в виде блинк-кода – мигающей лампочки на переключателе. После пяти коротких звуковых импульсов выдаются длинные сигналы – их количество в зависимости от неисправности соответствует цифре после буквы F в представленной выше таблице кодов.

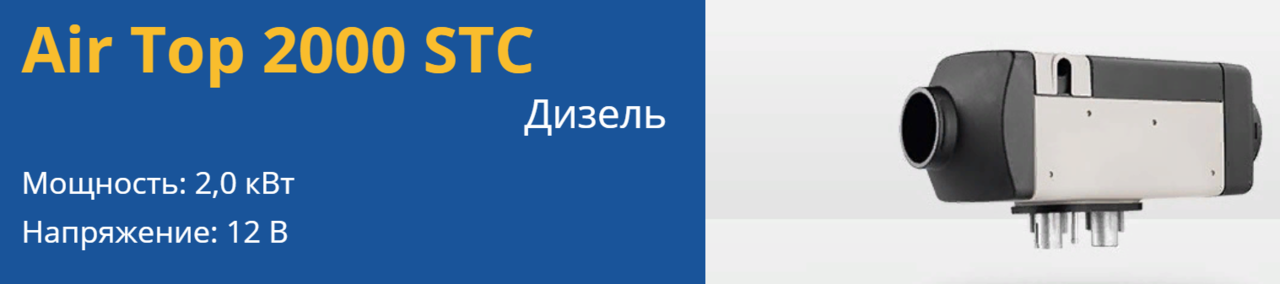

    Ошибки воздушного отопителя Webasto Air Top 2000STС

    Если отопитель в качестве органа управления оснащён выключателем с терморегулятором, то код неисправности выдаётся после отключения отопителя в виде мигания лампочки индикатора работы на переключателе(блинк-код). После 5 коротких сигналов выдаются длинные импульсы — количество этих импульсов при различных неисправностях соответствует числу в столбце «Код» в приведённой ниже таблице.

    Если отопитель оборудован таймером MultiControl, код неисправности (16-ричный) выдаётся на его дисплей — см. столбец «Код (таймер)».

    Код

    Код

    (таймер)

    Сообщение

    Детали

    Рекомендуемые

    действия

    0

    00

    Нет ошибок.

    Проверить напряжение питания и правильность электрических соединений. Заменить блок управления.

    01

    Дефект блока управления.

    11

    Неправильная кодировка по топливу.

    Сбой программы.

    12

    Нет связи по W-шине.

    18

    Ошибка связи по шине клиента.

    81

    Неправильная контрольная сумма EOL.

    Сбой программы.

    91

    Неправильный код блока управления.

    Сбой программы.

    92

    Неправильная команда обновления.

    Нет сигнала от органа управления.

    1

    02

    Нет пуска.

    Подогреватель не запускается.

    Нет образования пламени.

    Проверить впускную и выпускную системы. Проверить топливную систему. Проверить штифт накала.

    82

    2

    03

    Обрыв пламени.

    Погасание пламени при пуске или при работе.

    Проверить подачу топлива.

    83

    3

    04

    Высокое напряжение питания.

    Для 12 В: 10,5-16 В Для 24 В: 20,5-31 В

    Проверить провода питания подогревателя.

    84

    Низкое напряжение питания.

    4

    05

    Преждевременное обнаружение пламени.

    Обнаружение пламени до начала сгорания.

    Проверить штифт накала / датчик

    пламени.

    5

    1А

    Короткое замыкание датчика пламени.

    Обрыв или короткое замыкание штифта / датчика пламени.

    См. F04

    9А

    Обрыв датчика пламени.

    6

    14

    Короткое замыкание датчика температуры.

    Обрыв или короткое замыкание датчика температуры.

    Проверить провода, контакты разъема и сопротивление датчика температуры.

    94

    Обрыв датчика температуры.

    7

    08

    Короткое замыкание топливного насоса.

    Обрыв или короткое замыкание обмотки

    топливного насоса.

    Проверить сопротивление топливного насоса.

    88

    Обрыв топливного насоса

    8

    09

    Короткое замыкание нагнетателя.

    Обрыв, короткое замыкание или

    заклинивание мотора

    нагнетателя.

    Выполнить электрическую и механическую проверку мотора нагнетателя.

    89

    Обрыв нагнетателя.

    15

    Заклинивание нагнетателя.

    9

    19

    Короткое замыкание штифта.

    Обрыв или короткое замыкание штифта накаливания.

    Проверить сопротивление штифта.

    99

    Обрыв штифта.

    0А

    Короткое замыкание штифта.

    8А

    Обрыв штифта.

    10

    06

    Перегрев

    Превышение

    температуры

    теплообменника.

    Проверить забор холодного воздуха и целостность корпуса подогревателя.

    17

    Перегрев, превышение градиента.

    11

    1В

    Короткое замыкание датчика перегрева.

    Обрыв или короткое замыкание датчика перегрева.

    Проверить сопротивление датчика перегрева.

    АВ

    Обрыв датчика перегрева.

    12

    07

    Блокировка

    Блокирование

    подогревателя.

    Устранить неисправности и разблокировать подогреватель.

    14

    97

    Не достигнут темп. градиент при пуске.

    Недостаточная скорость роста температуры.

    Проверить топливную систему и состояние теплообменника и горелки.

    15

    9В

    Обрыв потенциометра органа управления.

    Проверить провода и сопротивление потенциометра.


    Ошибки воздушных отопителей Air Top Evo 3900/5500 (3500/5000) ST

    Если отопитель укомплектован комбитаймером, то код ошибки высветится на дисплее, после появления неисправности.
    Если отопитель укомплектован обычным органом управления (не комби-таймер), то код ошибки будет представлять собой блинк-код — мигание индикатора включения. После 5 секунд быстрых миганий, появится код ошибки, представляющий собой черед длинных миганий.
    Например F04 – 4 длинных мигания.

    Код ошибки Ошибка Сопутствующая информация во время РС-диагностики Метод устранения
    F 00 Ошибка блока управления/неправильная установка параметров/ 01 Неисправность блока управления
    81 Ошибка суммы EOL (контрольной суммы конца строки)
    11 Ошибка блока управления или неправильная установка отопителя (тип топлива)
    91 Нейтральный код или заблокирован блок управления (в этом случае отопитель не работает)
    92 Провал основного сигнала (в этом случае отопитель не работает)
    18 Неисправна клиентская шина (can)    		 Заменить блок управления (или ремонт)
    F 01 Нет старта (после двух попыток), нет распознавания пламени 02 Даже после повторного запуска нет пламени
    82 Нет запуска через диагностику    		 Проверить подачу топлива (пустой бак, засор топливопровода)
    Почистить горелку, заменить датчик пламени.
    F 02 Обрыв пламени (более трёх раз) 03 Обрыв пламени в процессе работы и далее его отсутствие при повторном запуске
    83 Обрыв пламени (FAZ) в течении работы более 3 раз.    		 Проверить подачу топлива (пустой бак, засор топливопровода) Почистить горелку, заменить датчик пламени
    F 03 Пониженное или повышенное напряжение 84 Напряжение было менее 10,5 В или 21 В в течении 20 секунд.
    04 Напряжение было более 16 В или 32В в течении 6 секунд    		 Проверить напряжение при розжиге и работе отопителя
    F 04 Преждевременное распознавание пламени 05 Датчик пламени распознает пламя до его появления Заменить датчик пламени
    F 06 Отказ или короткое замыкание выносного датчика температуры 14 Замыкание температурного датчика на массу (31)
    94 Замыкание температурного датчика на +(30)    		 Проверить проводку, заменить температурный датчик. Проверить проводку и нагрузочный резистор, заменить температурный датчик.
    F 07 Отказ или короткое замыкание дозирующего насоса 88 Поломка или короткое замыкание на + (30)
    08 Короткое замыкание на массу (31)    		 Проверить проводку, подключить лампу для проверки, заменить дозирующий насос.
    F 08 Отказ мотора вентилятора, короткое замыкание либо перегрузка или блокировка мотора вентилятора. 89 Поломка или замыкание на + (30)
    09 Замыкание проводки вентилятора на массу или перегрузка мотора.
    15 Мотор вентилятора заблокирован. Сработала блокировка.
    95 Мотор вентилятора вращается с усилием    		 Заменить мотор
    Выявить и устранить причину блокировки мотора
    Заменить мотор
    F 09 Отказ или замыкание штифта накала 8А Поломка или замыкание штифта накала/датчика пламени на + (30)
    19 Замыкание жгута штифта накала на массу (31)    		 Заменить штифт накала/датчик пламени
    Заменить штифт накала датчик пламени
    F 10 Перегрев 06 Перегрев, сработала блокировка
    17 Неправильная установка (например высокий коэффициент аэродинамического сопротивления воздуховодов)    		 Найти и устранить причину перегрева ВНИМАНИЕ! Причиной перегрева так же может явиться слишком большое аэродинамическое сопротивление или засорение фильтра заборного воздуха (если установлен).
    F 11 Отказ датчика перегрева или короткое замыкание АВ Отказ или замыкание датчика перегрева на + (30)
    1В Замыкание проводки датчика перегрева на массу.    		 Заменить датчик перегрева
    F 12* Блокировка отопителя 07 Отопитель заблокирован Отопитель включен. Высвечивается код F 12
    Вытащить предохранитель
    Выключить отопитель с органа управления
    Вставить предохранитель не менее чем через 2 секунды
    Включить отопитель с органа управления
    УКАЗАНИЕ Данная ошибка появляется в следующих случаях:
    Повторение одной и той же ошибки более 5 раз Некорректный старт 9 раз или перегрев более 5 раз.
    F 14 Некорректное положение датчика перегрева 97 Некорректное положение датчика перегрева (слишком низкий градиент д. п.) Установить датчик правильно
    F 15 Обрыв в цепи органа управления 9В Обрыв в цепи органа упр. или замыкание на + (30) Проверить проводку, заменить элементы управления

    * — Ошибки, такие как перегрев, ошибка при запуске и обрыв пламени заносятся в память блока управления и по достижении максимально возможного количества могут явиться причиной блокировки отопителя. Ошибка при запуске (FSZ) считается каждый раз при неудачном запуске отопителя.
    При количестве данных ошибок равном 9 отопитель блокируется (HGV). При повторении одной и той же ошибки (SZ) более 5 раз отопитель блокируется.(HGV) При повторении перегрева (UHZ) более 5 раз отопитель блокируется (HGV) После обрыва пламени (FAZ) повторный запуск осуществляется автоматически. Причиной этого является то, что перед этим отопитель находился в регулировочном режиме.
    В течение повторного запуска осуществляется повторение цикла (ZWZ). Данный процесс повторяется до тех пор, пока отопитель либо не запустится, либо количество повторений цикла не достигнет 3. При обрыве пламени (FAZ) происходит автоматическое повторение цикла (ZWZ). При повторении цикла (ZWZ) более 3 раз отопитель блокируется (HGV). Автоматическое обнуление: После каждого запуска отопителя счетчик повтора циклов ZWZ обнуляется.
    Счетчик неисправностей в процессе нормальной работы становится равным нулю, а счетчики обрыва пламени FAZ, перегрева UHZ, неудачных запусков FSZ после корректной работы в режиме горения более 6 мин обнуляется.

    Снятие блокировки отопителя. Включение после аварийного отключения: Выключить отопитель не менее чем на 2 секунды и включите отопитель снова. Снятие блокировки отопителя: Включите отопитель с органа управления. Высветится ошибка F12. Извлеките силовой предохранитель отопителя. Выключите отопитель с органа управления. Вставьте предохранитель не менее чем через 2 секунды. Включите отопитель с органа управления.

    Расшифровка сокращений:
    ZWZ – счетчик повтора циклов
    FAZ – обрыв пламени
    UHZ – перегрев
    FSZ – неудачный старт
    HGV – блокировка отопителя
    SZ – счетчик неисправностей


    Общие рекомендации по неисправностям

    Данный раздел описывает способ нахождения и устранения неисправностей воздушных отопителей серии Air Top, но в принципе подходит и для отопителей других производителей.
    При возникновении неисправности срабатывает самодиагностика, и код произошедшей неисправности выводится, в зависимости от комплектации отопителя, на дисплей комби-таймера (в виде цифр) или на индикатор переключателя (в форме блинк-кода – мигания).

    ВНИМАНИЕ!

    Следующие причины отключения отопителей не учтены в настоящем разделе, но они довольно часто встречаются в жизни, первым делом нужно убедиться что дело не в них:

    ■ Коррозия штекера
    ■ Плохой электрический контакт
    ■ Деформация в результате усадки штекера
    ■ Коррозия проводов и предохранителей
    ■ Коррозия клемм аккумулятора.
    ■ Оставленное в зиму летнее топливо в системе
    ■ Повреждение топливных трубок, соединений, впускных и выпускных гофр

    Тщательным образом Проверьте эти неисправности, отопитель ошибок по ним не покажет.

    Если какой-либо компонент нужно проверить отдельно, перед проверкой штекер его кабельного жгута необходимо вынуть из гнезда на блоке управления. После устранения каждой неисправности и/или установки отопителя на автомобиль необходимо проверить правильность функционирования отопителя, выключив и включив его.

    Неисправности, выявляемые при проверке работающего отопителя.

    В приведенной ниже таблице во временной последовательности перечислены признаки неисправностей, которые могут возникнуть в процессе работы отопителя, в т.ч. и без выдачи кода неисправности.
    При появлении неисправности нужно с помощью таблицы определить, какой компонент неисправен, и заменить его или устранить неисправность.
    При этом очень важно однозначно идентифицировать симптом неисправности.

    Если наблюдаемого симптома нет в приведенной таблице или не обнаружена та неисправность, которая следует из наблюдаемого симптома согласно этой таблице, то обратитесь к нашим техническим специалистами.

    УКАЗАНИЕ Об отказе или неисправности свидетельствует мигание светодиода на органе управления после продувки. Возможной причиной любой неисправности отопителя может являться, если все остальные его компоненты в порядке, неисправность блока управления.

    Так же стоит присмотреться к выхлопу отопителя во время работы.
    Если идет черный дым, возможно, слишком богатая смесь и не хватает воздуха для горения, в этом случае необходимо проверить забиты ли трубопроводы подачи воздуха для горения и/или выхлопной трубопровод. Нет ли перегибов или деформации гофр. Такое дымление приводит к закоксовыванию горелки. Может потребоваться проверка топливного насоса на перелив.

    Оказываем услуги по ремонту Вашего автономного отопителя.

    Адекватные цены, максимальное качество услуг, звоните!

    Коды ошибок горелки Webasto — Лидеры транспортных средств
