Переборка коробки ваз 2110 – Ремонт кпп ваз 2110 своими руками

Ремонт коробки передач ВАЗ 2110 своими руками, разборка и сборка КПП, видео

Случилась неприятность, потребовался ремонт КПП ВАЗ 2110. Ремонт агрегата требуется при:

  • трудно производить выключение и включение передач.
  • самостоятельное выключение передач.
  • возникновение шума при переключении передач.
  • протечка трансмиссионного масла.

Причины поломки могут быть разные, возможно, не произошла своевременная замена масла или механизм, просто-напросто, исчерпал свой ресурс.

Как производится ремонт КПП ВАЗ 2110? Ремонт КПП ВАЗ 2110 своими руками, видео.

Устройство коробки переключения передач

Случаются ситуации, когда снятие КПП совсем необязательно, достаточно её регулировки. У ВАЗ 2110 очень часто бывают проблемы с переключением передач, их выбивает. Чтобы устранить данную проблему, совсем необязательно снимать коробку, достаточно отрегулировать механизм привода выбора передач. Достаточно обойтись регулировкой в следующих случаях:

  • не так давно, была произведена замена подшипника первичного вала или любой другой ремонт, где снималась КПП.
  • вылетает только одна скорость.
  • во время движения автомобиля, скорость плохо переключается или вовсе выскакивает.

Для произведения регулировки КПП нужно:

  • Ослабить гайку с болтом, которая находится под машиной, стягивающая хомут крепления тяги коробки.
  • С помощью отвёртки раздвинуть хомут и пазы тяги. Установить шток в нейтральное положение.
  • С коробки переключения передач снять чехол.

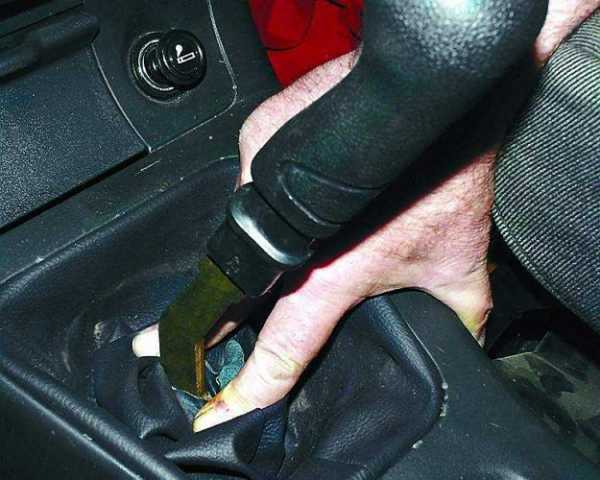

  • Для того, чтоб заблокировать заднюю передачу, нужно в окно накладки кронштейна выставить рычаг.
  • Отрегулировать осевой люфт в заднем направлении и с помощью поворота налево.
  • Хомут поставить на место и затянуть при помощи болта.

Разборка КПП

При вышеописанных ситуациях достаточно будет простой регулировки КПП. Это намного лучше чем производить ремонт коробки передач ВАЗ 2110, разборку и сборку КПП.

Порядок действий при разборе коробки передач:

  1. Достать из КПП указатель масла. Открутить болты, которые держат тросик сцепления.
  2. Открутить болты, которые держат заднюю крышку. Крышка герметично упакована, поэтому при снятии, можно прибегнуть к помощи молотка.
  3. Для того, чтоб во время разборки КПП валы не поворачивались, включите третью или четвёртую скорость. После открутить болт, который фиксирует пятую передачу.
  4. Снять шестерню пятой передачи с вилкой вместе.
  5. После, снять шестерню со вторичного вала и вилку. Потом снять пластину, которая защищает подшипники.

Ниже вы можете увидеть ремонт КПП ВАЗ 2110 своими руками видео.

Разборка картера КПП ВАЗ 2110

Затеяв ремонт КПП ВАЗ 2110, после всех описанных выше действий требуется произвести разборку картера и рабочего механизма. Приступаем:

  1. Откручиваем пружинные пробки, которые держат штоки передач. После того как пробки будут откручены, из отверстий упадут конечные шарики. То же самое проделываем с пробкой, которая держит заднюю передачу. Если шарики не выпали из отверстий, то достать их можно, прибегнув к магнитной отвёртке.
  2. Далее, выкручиваем болты, которые крепят картер КПП к картеру сцепления. После того как болты будут раскручены, для отсоединения картеров, можно произвести с помощью отвёртки.
  3. Следующий шаг. Открутить шток от вилки передачи первой и второй.
  4. Тоже самое проделываем с передачами третей, четвёртой и пятой соответственно. Для извлечения штока, выводить его нужно вместе с деталями переключения передач.
  5. Нужно извлечь ось из шестерни заднего хода и, конечно же, шестерню.
  6. Дальше, достать дифференциал и два вала с шестеренками. Раскрутить три болта, которые фиксируют механизм передач и достать его из картера.
  7. Открутить болт заднего рычага, и достать шток.
  8. Если нужно, достать подшипники первичного и вторичного вала с сепаратором.

Разборка КПП ВАЗ 2110 завершена.

Частые проблемы КПП

Давайте рассмотрим проблемы, которые чаще всего возникают:

Проблема касается первой скорости передач. Включается очень тяжело, при переключении передач исходит посторонний звук, скорость вылетает во время движения.

Причины могут быть следующие:

  • Синхронизатор мог выйти из строя.
  • Лопнула пружина фиксатора или на ней имеется дефект.
  • Скорости могут переключаться самостоятельно из-за ослабления рычага.
  • Проблема в штоке или вилке. Нужно их заменить.

Следующая проблема касается второй передачи. Чаще всего автолюбители сталкиваются с тем, что вторая скорость выскакивает или возникают сложности при её включении.

За этим могут крыться следующие причины:

  • Зубцы шестерёнки поизносились, вследствие чего они плохо цепляются за муфту переключения передач. В этом случае провести ремонт КПП ВАЗ 2110 нужно обязательно. В дальнейшем это может послужить вылетом передачи.
  • Если вылетание передачи происходит исключительно при езде на кочках, то тогда с уверенностью можно сказать, что причина этому неполадки со сцеплением.

Очень часто, для того чтоб устранить проблему со второй скоростью, нужно всего-навсего поменять фиксирующую пружинку. Если после замены пружины, скорость продолжает вылетать, то тогда нужно снимать КПП и делать капитальный ремонт.

Возникновение посторонних шумов в коробке переключения передач может быть из-за подшипников, которые вышли из строя. Для того чтоб это выяснить, нужно проверить люфт у роликовых подшипников, которые установлены в картере сцепления, подшипники качения, находящиеся на первичном и вторичном валу.

Очень тщательно нужно проверить вилки и штоки передач. Эти детали имеют свойство очень быстро приходить в негодность. Если есть какие-то явные признаки износа данных механизмов, то нужно незамедлительно их менять на новые. Купить данные детали можно в автомагазинах.

Если у автолюбителя есть немного опыта в проведение ремонта КПП ВАЗ 2110, то он смело может самостоятельно производить ремонтные работы коробки переключения передач. Из данной статьи понятно, что сделать это не так уж и трудно. Даже автовладелец, не имея достаточного опыта и навыков, может справиться с данной проблемой. Но если всё-таки человек далёк от этого, и совсем не представляет что и как делать, в этом случае обратиться к специалисту за помощью будет правильным решением. Конечно, при обращении к специалистам за помощью, будет стоить автовладельцу определённых денег. Но лучше уж так, заплатить деньги и получить быстрый и качественный ремонт коробки переключения передач.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Ремонт КПП на ВАЗ 2110 своими руками (фото, видео), распространенные проблемы

Содержание:

  1. Устройство коробки
  2. Регулировка КПП
  3. Ремонтные работы
  4. Распространенные проблемы КПП

Выполнить ремонт КПП на ВАЗ 2110 своими руками не так сложно, как может показаться на первый взгляд. Вам придется вооружиться набором инструментов, необходимыми новыми деталями для замены старых, несколькими фото и видео для наглядности, а также руководством по эксплуатации и ремонту. Плюс рекомендуем ознакомиться с нашим материалом, который сделает сложные манипуляции гораздо проще.

Для начала не лишним будет изучить видео о ремонте коробки передач на ВАЗ 2110 своими руками. Это для наглядности, так скажем.

Устройство коробки

Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.

Устройство КПП

Принцип устройства заключается в следующем:

  1. Чтобы передачи переключались, работает в коробке первичный вал. Он состоит из блока шестерней, которые постоянное зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
  2. Вторая вал оснащается ведущей шестеренкой главной передачи, на котором также располагаются синхронизаторы. Они отвечают за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
  3. К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
  4. Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
  5. Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.

Регулировка требуется в нескольких ситуациях:

  • Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
  • Наблюдается постоянный вылет одной из скоростей;
  • Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:

  1. Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
  2. Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
  3. Снимите чехол с ручки КПП.
  4. Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
  5. Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
  6. Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.

Ремонтные работы

Если регулировка не дала желаемого результата, придется более тщательно поработать с коробкой. Частая проблема — это выбивание шестерней, отвечающих за 1 и 2 скорости.

При демонтаже убедитесь в исправности каждого отдельно взятого фиксатора. Фиксаторы представляют собой пружины, которых имеется в общей сложности три. Первый самый длинный, он отвечает за 1 и 2 скорости. Второй средний по размеру, и его прерогатива — это 3 и 4 скорости. Третий фиксатор самый маленький, а его «опекун» — это пятая передача.

Распространенные проблемы КПП

Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.

Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».

  1. Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько:
    1. Вышел из строя синхронизатор;
    2. Пружина фиксатора имеет дефект, она лопнула;
    3. Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
    4. Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
  2. Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
    1. Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
    2. Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
    3. Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.

В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.

Наличие опыта, соответствующих знаний и навыков дает возможность заниматься проблемами КПП своими руками. Если же все это отсутствует, настоятельно рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определяют истинные причины неполадки и приведут вашу КПП в былое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись. Ничто не вечно. Тем более коробка передач «десятки».

 Загрузка ...

luxvaz.ru

Ремонт кпп кпп ВАЗ 2110 своими руками

Регулировка кулисы КПП свои.

Кпп ваз 2110 фото.

Ремонт АКПП своими руками - видео.

Подшипники кпп ваз 2109.

3–5 оборотов гайку стяжного болта хомута на тяге управления коробки передач.

Ремонт коробки передач ВАЗ 2110 своими силами.

Отводим коробку передач от двигателя и снимаем ее.

Рис 104168 - произвожу ремонт кпп автомобилей ваз. замену сцеплений, подшип...

10.6. Разборка и сборка коробки передач.

Схватывает но не заводится в мороз ваз 2115.

Переделка коробки передач на жигулях.

Тюнинг коробки переключения передач сделает нагрузку на поршневую группу мо...

Разборка коробки передач Ваз 2110 Лада.

коробки передач ВАЗ 2110 2111 2112.

Ремонт кпп ваз 2109.

Снимаем правый привод передних колес (см. и вместо него вставляем в отверст...

Как проводится ремонт коробок передач.

Чем отличается богдан от ваз 2110.

ремонт коробки передач автомобиля ВАЗ.

Разборка коробки передач ВАЗ 2110.

Как заменить масло КПП на ВАЗ 2110?

ремонт коробки передач.

ваз 21124 выпускают.

Сборка коробки ваз 2110.

Кузовной ремонт.

стоимость ремонта автомобиля. сцепления ВАЗ 2110. пошаговая инструкция.

Продам Коробка передач КПП 2108 21083 2109 2110.

ремонт, снятие и установка коробки передач.

Ремонт коробки передач на авто.

Тяга привода КПП 2110.

Ремонт мкпп своими руками.

ВАЗ 2110 - ремонт своими руками, видео и руководства.

коробки передач ВАЗ 2108,2110,2112, ремонт кпп ваз.

Разбор КПП автомобиля ВАЗ.

vaz-2110.net

Ремонт кпп ВАЗ 2110 - фото, описание на VAZ-2110.net

Чем отличается богдан от ваз 2110.

Рис 104168 - произвожу ремонт кпп автомобилей ваз. замену сцеплений, подшип...

Плюсы и минусы секвентальных КПП.

Комплектующие для тюнинга КПП.

коробки передач ВАЗ 2110 2111 2112.

Почему садится аккумулятор на ваз 2110.

Ремонт коробки передач ВАЗ 2110 своими Д

Разбор КПП автомобиля ВАЗ.

Схватывает но не заводится в мороз ваз 2115.

ремонт, снятие и установка коробки передач.

Видео кпп ваз 2104 в разборе.

Ремонт мкпп своими руками.

Ремонт коробки передач на авто.

ВАЗ 2110 - ремонт своими руками, видео и руководства.

Постоянная ссылка на Снятие коробки передач ВАЗ 2110, 2111, 2112.

ремонт коробки передач.

Ремонт кпп ваз 2109.

Как проводится ремонт коробок передач.

Стрелка вольтметра в белой зоне ваз 2107.

...что благоприятно скажется на ресурсе двигателя и отдалит необходимость в...

Замена сайлентблоков ВАЗ.

Разборка коробки передач Ваз 2110 Лада.

Ремонт кпп ваз 2110.

Ремонт коробки передач ваз 2110.

10.6. Разборка и сборка коробки передач.

Разборка и сборка коробки передач.

10.6. Разборка и сборка коробки передач.

Коробка, разобранная до снятия корпуса.

Шестерни коробки передач.

Ремонт АКПП своими руками - видео.

Отводим коробку передач от двигателя и снимаем ее.

Сборка коробки ваз 2110.

Разборка и сборка коробки передач.

Схема дифференциала ваз 2110.

Переделка коробки передач на жигулях.

Накидным ключом "на 10" отворачиваем болт крепления вилки включен...

20. Отверните двенадцать гаек и болт крепления картеров коробки передач.

Разборка и сборка коробки передач.

Ремонт кпп 2110 своими руками фото.

Подшипники кпп ваз 2109.

Разборка коробки передач ВАЗ 2110.

Ремонт кпп ваз 2110.

Инструкция замены сальника на КПП ВАЗ 2109.

Кузовной ремонт.

Разборка и сборка коробки передач.

1 - задняя крышка картера коробки передач 2 - ведущая шестерня V передачи 3...

Разборка коробки передач ВАЗ 2110.

3.2.3. Разборка коробки передач.

Разборка коробки передач ВАЗ 2110.

ВАЗовские КПП с завода такой ГП (4,3) не комплектовались.

vaz-2110.net

Разборка и сборка первичного и вторичного валов КПП на ВАЗ 2110-2112

Для ремонта коробки передач ВАЗ 2110 иногда требуется разборка первичного и вторичного валов.

Порядок действия по разборке первичного вала на ВАЗ 2110-2112 следующий:

После этого зажмите первичный вал в тисках с накладками из мягкого металла, с помощью двух монтажных лопаток спрессуйте

и снимите с первичного вала шариковый подшипник.

2. Используя выколотку, с другого конца первичного вала

спрессуйте внутреннее кольцо роликового подшипника.

Разборка окончена, можно приступать к сборке первичного вала

3. Напрессуйте новые подшипники на первичный вал, воспользовавшись подходящей оправкой либо отрезком трубы подходящего диаметра.

Порядок действия по разборке вторичного вала на ВАЗ 2110-2112 следующий:

1. Снимите вторичный вал с коробки передач.

Предупреждение. Если блокирующие кольца синхронизаторов в рабочем состоянии, то при разборке их необходимо промаркировать любым удобным способом, дабы впоследствии установить их на свои места.

2. Немного приподнимите внутреннее кольцо роликового подшипника с помощью двух монтажных лопаток.

3. В образовавшийся зазор введите захваты съемника.

4. После этого спрессуйте с вторичного вала внутреннее кольцо роликового подшипника.

5. Разожмите стопорное кольцо с помощью специальных щипцов.

6. Далее необходимо снять с вторичного вала коробки передач стопорное кольцо.

7. Следующим этапом ремонта КПП ВАЗ 2110 нужно спрессовать ведущую шестерню главной передачи с помощью съемника.

8. После чего ведущую шестерню главной передачи можно снять с вала.

9. Снимите ведомую шестерню первой передачи с вторичного вала.

10. И сразу снимите блокирующее кольцо синхронизатора первой передачи.

11. Дальше разожмите стопорное кольцо ступицы муфты включения первой-второй передач, используя щипцы.

12. Теперь стопорное кольцо можно снять.

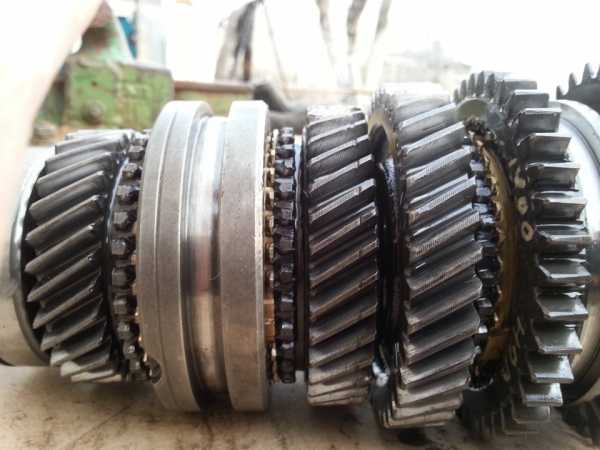

13. С применением двух монтажных лопаток спрессуйте с вторичного вала и снимите

ступицу с муфтой включения I-II передач,

затем снимите блокирующее кольцо синхронизатора II передачи,

а также снимите ведомую шестерню II передачи.

14. Следующим действием ремонта коробки ваз 2110, используя съемник с другого конца вторичного вала, необходимо спрессовать

и снять шариковый подшипник.

15. Далее снимите упорную шайбу.

16. Снимите ведомую шестерню четвертой передачи.

17. Также снимите блокирующее кольцо синхронизатора четвертой передачи.

18. Используя щипцы, разожмите и снимите стопорное кольцо ступицы муфты включения III-IV передач.

19. Положите упоры под шестерню третьей передачи и ударами молотка через деревянную прокладку выпрессуйте из ступицы муфты вторичный вал.

20. Далее снимите ступицу вместе со скользящей муфтой с вторичного вала.

21. Следующим шагом ваз 21102 ремонта является снятие блокирующего кольца синхронизатора третьей передачи.

22. Снимите ведомую шестерню третьей передачи.

23. Если необходимо заменить детали механизма включения передач, необходимо со ступицы снять скользящую муфту (стараясь не потерять шарики и пружинки сухарей).

Теперь можно переходить к сборке вторичного вала с учетом следующих моментов:

1. Собирая синхронизатор, следует правильно совместить скользящую муфту и ступицу. В местах установки сухарей в шлицах муфты находятся специальные выемки.

2. Сухари в проточках ступицы муфты должны устанавливаться наружу боковыми выступами.

3. Блокирующие кольца синхронизатора первой, второй и третьей передач с тремя приливами на наружной поверхности,

а синхронизатор четвертой и пятой передач — с шестью приливами.

4. Собирается вторичный вал КПП в обратной последовательности. Трущиеся поверхности деталей нужно смазать чистым трансмиссионным маслом. После того, как вторичный вал собран, перемещая скользящие муфты, убедитесь в их работоспособности, а также в надежной фиксации в крайних и среднем положениях. На этом данное руководство по ремонту ваз 2110 завершено.

Инструменты:

  • тиски с мягкими металлическими накладками,
  • две монтажные лопатки,
  • отвертка,
  • выколотка,
  • молоток,
  • съемник,
  • специальные щипцы.

(Visited 1 419 times, 5 visits today)

Похожие статьи:

avtofixit.com

когда это необходимо, восстановительные работы +видео » АвтоНоватор

Когда же коробка передач ВАЗ 2110 требует вмешательства автомастера? Как правило, существует ряд дефектов, которые приводят к поломке КПП. Они и будут рассмотрены в данной статье.

Когда необходим ремонт

Принцип ремонтных работ коробки передач на автомобиль ВАЗ 2110 полностью зависит от характерных особенностей данного устройства. Как правило, на этих машинах стоит двухвальная пятиступенчатая коробка передач, которая объединяется дифференциалом и основной передачей. Известно, что первичный вал состоит из блока шестерен, которые, в свою очередь, находятся в сцеплении с вторичными шестернями передач переднего хода. На вторичном вале также располагаются ведомые шестерни и синхронизаторы передних передач.

Помимо этого, передние подшипники валов – роликового типа, а подшипники задних валов – шариковые. Привод управления коробкой передач состоит из штока выбора передач, рычага переключения передач, шаровой опоры, а также механизмов выбора и переключения передач. Маслосборник, направляющий поток масла внутрь вторичного вала и на ведомые шестерни, находится под передним подшипником второстепенного вала.

Когда же коробка передач ВАЗ 2110 требует вмешательства автомастера? Как правило, ремонтные работы здесь необходимы в том случае, если в коробке наблюдаются шумы. В этом случае нужно произвести замену изношенных деталей шестерен. Шум может возникнуть также по причине износа подшипников, которые также требуют замены. Проверьте также уровень масла, если его недостаточно, долейте и произведите замену поврежденных сальников, если на то есть необходимость.

Ремонт коробки передач нужен, если переключать передачи стало труднее. Здесь причиной может быть неполное выключение сцепления, ослабление рычага штока выбора передач или винтов крепления шарнира, деформация тяги привода управления коробкой. Нужно также брать в учет возможный износ или поломку деталей привода, которые выполняются из пластмассы или же искать причину в неправильной регулировке привода.

Восстановительные работы

Перед началом ремонтных работ КПП от ВАЗ 2110, нужно ее снять с автомобиля. Для этого необходимо установить автомобиль на смотровую канаву, поднять капот и зафиксировать в таком положении.

Известно, что КПП – наиболее устойчивая часть машины, а потому поломки в данной системе встречаются крайне редко, если сравнивать с другими деталями авто. Важно помнить, что для нормального функционирования КПП, необходимо вовремя менять масло, желательно приобретенное у зарекомендовавшей себя компании.

По показателям все КПП близки между собой. Так, переднеприводные авто с цилиндрической передачей дают возможность использовать то же масло, что применяется для двигателя. А КПП машин с задним приводом необходимо заправлять специальным маслом для трансмиссии.

Для начала вам необходимо затянуть винты, отрегулировать привод переключения передач, выправить тягу и заменить детали с дефектом. Если вы наблюдаете самопроизвольное выключение передач, то, скорее всего, здесь причина кроется в повреждении торцов зубьев синхронизаторов на муфте и шестерне или неправильной регулировке привода.

Утечка масла в КПП происходит из-за износа штока выбора передач, сальников первичного вала, а также корпусов шарниров равных скоростей. Масло может вытекать по причине слабого крепления крышки коробки и картера. Чтобы устранить данные проблемы, нужна замена уплотнителя, герметиков и сальников. Обязательно подтяните болты и гайки.

Запомните, что при демонтаже коробки передач, нельзя опирать вал КПП на лепестки нажимной пружины, иначе можно запросто их повредить. Когда ремонт КПП ВАЗ 2110 будет завершен, нужно установить коробку в обратном порядке. Обязательно прочтите в инструкции к авто, как грамотно производить затяжку болтов.

carnovato.ru

Ремонт коробки передач ВАЗ 2110 своими руками (видео) — Auto-Self.ru

Выполнить ремонт КПП на ВАЗ 2110 своими руками не так сложно, как может показаться на первый взгляд. Вам придется вооружиться набором инструментов, необходимыми новыми деталями для замены старых, несколькими фото и видео для наглядности, а также руководством по эксплуатации и ремонту. Плюс рекомендуем ознакомиться с нашим материалом, который сделает сложные манипуляции гораздо проще.

Для начала не лишним будет изучить видео о ремонте коробки передач на ВАЗ 2110 своими руками. Это для наглядности, так скажем.

Устройство коробки

Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.

Устройство КПП

Принцип устройства заключается в следующем:

  1. Чтобы передачи переключались, работает в коробке первичный вал. Он состоит из блока шестерней, которые постоянное зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
  2. Вторая вал оснащается ведущей шестеренкой главной передачи, на котором также располагаются синхронизаторы. Они отвечают за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
  3. К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
  4. Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
  5. Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.

Регулировка требуется в нескольких ситуациях:

  • Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
  • Наблюдается постоянный вылет одной из скоростей;
  • Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:

  1. Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
  2. Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
  3. Снимите чехол с ручки КПП.
  4. Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
  5. Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
  6. Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.

Ремонтные работы

Если регулировка не дала желаемого результата, придется более тщательно поработать с коробкой. Частая проблема — это выбивание шестерней, отвечающих за 1 и 2 скорости.

При демонтаже убедитесь в исправности каждого отдельно взятого фиксатора. Фиксаторы представляют собой пружины, которых имеется в общей сложности три. Первый самый длинный, он отвечает за 1 и 2 скорости. Второй средний по размеру, и его прерогатива — это 3 и 4 скорости. Третий фиксатор самый маленький, а его «опекун» — это пятая передача.

Распространенные проблемы КПП

Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.

Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».

  1. Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько:
    1. Вышел из строя синхронизатор;
    2. Пружина фиксатора имеет дефект, она лопнула;
    3. Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
    4. Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
  2. Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
    1. Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
    2. Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
    3. Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.

В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.

Наличие опыта, соответствующих знаний и навыков дает возможность заниматься проблемами КПП своими руками. Если же все это отсутствует, настоятельно рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определяют истинные причины неполадки и приведут вашу КПП в былое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись. Ничто не вечно. Тем более коробка передач «десятки».

auto-self.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
