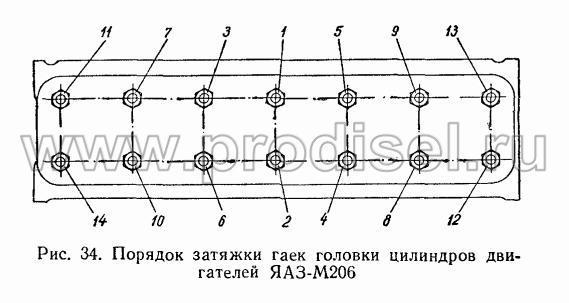

Порядок затяжки головки: Затяжка болтов головки блока цилиндров: порядок, усилие

Перед монтажом прокладки рекомендуется повторно проверить выступ верхнего бурта гильз цилиндров. На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм. Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.

При соединении деталей используется новая прокладка, применять использовавшуюся ранее пластину категорически запрещено. Деталь извлекается из целлофанового пакета, рекомендуется осмотреть поверхность детали и убедиться в отсутствии надрывов или вмятин. Для улучшения герметичности и облегчения снятия деталей при будущих ремонтах используется нанесение графитовой термостойкой пасты на обе стороны прокладки.

Затем поверх прокладки укладывается головка блока, в отверстия вставляются болты, которые затем затягиваются динамометрическим ключом. Для обеспечения качества соединения требуется использовать новые болты, поскольку старые детали деформируются при затяжке и в процессе работы дизеля. На резьбовую часть наносится тонкий слой моторного масла, болты заворачиваются в отверстия от руки.

Установка головки цилиндров и клапанного механизма Д-245

При необходимости замены седел клапанов следует пользоваться комплектом специальных оправок, показанных на рис. 1.

• Установку пружин клапанов и манжет клапана рекомендуется производить с помощью специального приспособления и оправки, показанных на рисунке 2 и 3.

Прокладки головки цилиндров должны быть смазаны с двух сторон графитовой пастой, состоящей из 60 % моторного масла и 40 % графита (по массе). На металлические окантовки отверстий под гильзы должны быть надеты фторопластовые кольца.

Затяжку болтов (гаек) крепления головки необходимо проводить в последовательности, указанной на рис. 4. Момент затяжки — 190…210 Нм.

1. Штанги толкателей следует установить в отверстия головок цилиндров так, чтобы наконечники штанг вошли в углубления толкателей.
2. При установке клапанного механизма сферы регулировочных винтов должны быть совмещены с наконечниками штанг.
3. Гайки шпилек и болты крепления клапанного механизма должны быть затянуты до отказа.
4. Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле должен быть:
5. — впускные клапаны — 0,2 +0,05 мм;
6. — выпускные клапаны — 0,45-0,05 мм.
7. Регулировку надо производить в следующей последовательности:
8. провернуть коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулировать зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора).
9. Затем повернуть коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулировать зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустить контргайку винта на коромысле регулируемого клапана (рис. 5) и, поворачивая винт, установить необходимый зазор по щупу между бойком коромысла и торцом стержня клапана.

• После установки зазора надо затянуть контргайку.
• По окончании регулировки зазора в клапанах поставить колпак крышки головки цилиндров.

Сборочные детали головки дизеля Д-245.12 (рис. 6).

Проверку затяжки болтов крепления головки цилиндров нужно производить после обкатки и через каждые 40тыс. км пробега на прогретом дизеле.

Зазоры между клапанами и коромыслами проверяйте и, при необходимости, регулируйте через каждые 20 тыс. км пробега, а так же после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.

Зазоры клапанов нужно проверять при температуре не более 60°С.

Порядок затяжки ГБЦ и усилие затяжки

Крепежные болты затягиваются динамометрическим инструментом в соответствии со схемой, приведенной в технической документации. Алгоритм затягивания болтов головки идентичен для атмосферных моторов и агрегатов, оснащенных наддувом. Предварительно крепления закручиваются с усилием 70-90 Н/м, а затем проводится второй этап фиксации с моментом 170-190 Н/м (поэтапное закручивание применяется только для версии дизеля с турбокомпрессором). Между шагами выдерживается пауза 5-6 минут, необходимая для равномерной деформации прокладки.

Окончательная фиксация деталей производится усилием 190-210 Н/м (атмосферная модель) или 230-250 Н/м (версии с наддувом), прилагать большее усилие категорически запрещено.

Если хотя бы 1 крепежный элемент прокручивается в теле блока или произошел обрыв стержня (или срыв головки), то потребуется демонтировать головку и восстановить резьбу. Эксплуатация мотора с поврежденным элементом крепления головки не допускается.

ЗИЛ-5301. Проверка затяжки головки блока цилиндров и регулировка клапанов Д-245Е3

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Недостаточная затяжка болтов крепления не обеспечивает нормального прилегания головки, что может вызвать коробление её стыковой поверхности.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

• неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
• срыв ниток резьбы;
• механическое разрушение тела болта;
• проворачивание граней у гайки или головки болта;
• разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Какое усилие нужно прикладывать

Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.

По способу регулирования и индикации динамометрические ключи делятся на следующие категории:

• Нерегулируемые с постоянным моментом затяжки. Они применяются для затяжки ГБЦ на конвейерах при сборке двигателей. Их достоинства — высокая надёжность.
• Регулируемые на предельный момент затяжки. Это так называемые трещотки с возможностью установки определённого момента затяжки. При достижении этого усилия трещотка срабатывает, и дальнейшее закручивание становится невозможным. Трещоточная насадка часто оснащается реверсом. В этом случае ей можно не только закручивать болты и гайки, но и откручивать их. Трещоткой комплектуются многие наборы головок.
• Со шкалой и стрелкой. Таким ключом можно вести затяжку резьбовых соединений с разными усилиями. Главные условия: нужно много свободного места и возможность удобного наблюдения за шкалой. Входит в набор инструментов слесарей-мотористов.
• Цифровая индикация в компактном приборе, измеряющем приложенное усилие. Очень точный, надёжный, удобный в работе инструмент. С его помощью можно затягивать болты крепления головки блока с точностью до сотых долей Нм непосредственно на двигателе автомобиля.
• Комбинация выставляемого усилия затяжки с контролем по цифровой или стрелочной индикации. Такие ключи защищают резьбу от прикладывания чрезмерного усилия затяжки, одновременно позволяя контролировать величину момента с помощью прибора индикации.

Фотогалерея: виды динамометрических ключей

Нерегулируемые динамометрические ключи используются на производстве

Регулируемые трещоточные динамометрические ключи часто входят в состав профессиональных наборов для затяжки ГБЦ

Стрелочные динамометрические ключи имеют шкалу и стрелку

Циферблатные динамометрические ключи надёжны и удобны в работе

Комбинированные динамометрические ключи позволяют контролировать усилие затяжки и не превышать его

Общие правила затяжки креплений головки блока

У головок разных моделей двигателей параметры порядка и момента затяжки ГБЦ сильно отличаются друг от друга. Но есть общий набор универсальных правил, которые подойдут ко всем типам моторов:

1. Затяжка головки блока ведётся согласно схеме, разработанной производителем двигателя.
2. Момент затяжки болтов крепления или гаек также определён производителем и отражён в инструкции по эксплуатации этого легкового автомобиля.
3. Затяжка ведётся исправным и калиброванным динамометрическим ключом.
4. Болты крепления или шпильки с гайками используются в идеальном состоянии без повреждения резьбы и тела болта или шпильки. Резьба должна быть чистой, без зазубрин и заусенцев.
5. Свою специфику имеют болты для затяжки головки блока типа TTY. У них указывается не момент силы, а установочный градус. Нужные сведения содержатся в инструкции по эксплуатации силового агрегата.
6. В глухих отверстиях в блоке под болты ничего не должно находиться. Маслом следует поливать резьбу болта, а заливать смазку в «слепое» гнездо не рекомендуется.
7. Перед использованием болтов следует произвести контрольную проверку их состояния. Если при воздействии на болт моментом в 20 кГм момент текучести не достигается — его нужно менять. Причина — повышенная прочность. Если наблюдается, что момент затяжки начал уменьшаться при нагрузке — это сигнал о начале разрушения болта. Его обязательно нужно менять.
8. Прокладку головки блока для замены нужно покупать только оригинальную, потому что она не даёт усадки.

Как сделать динамометрический ключ своими руками

Чтобы самостоятельно смастерить необходимый всем механикам инструмент, нужно знать его устройство. В принципе, конструкция динамометрического ключа проста. Это накидной ключ или четырёхгранник под головку с воротком, в который встроен динамометр.

Для работы вам понадобятся:

• вороток;
• ручной динамометр с пределом взвешивания 35–40 кг;
• удлинитель;
• таблица предельных усилий для затяжки крепления ГБЦ.

Усилие затяжки в таблице приводится в Нм (Ньютон-метрах), а динамометр измеряет вес в кг. Поэтому сначала нужно разобраться с числами.

Длина воротка постоянна. Её легко измерить. Если в таблице предельное усилие равно 30 Нм, а длина воротка равна 0,3 м, то усилие, показываемое динамометром, должно равняться 30 : 0,3 = 100 Н.

Один кг равняется 10 ньютон. Следовательно, прибор должен фиксировать усилие, равное 10 кг.

Чтобы сделать усилие меньше, нужно длину воротка увеличить. Для этого воспользоваться удлинителем. А дальше всё просто. На конце удлинителя сверлим дырку для верхнего крючка безмена. За нижний конец весов тянем до достижения нужного усилия.

Момент затяжки и порядок затяжки болтов ГБЦ

Разным моделям двигателей требуются различные усилия для затяжки головки блока. Имеются различия и в порядке затягивания болтов крепления. Все эти сведения указаны в паспорте двигателя. Ещё раз подчеркнём важность правильного выполнения затяжки и соблюдения величины её момента.

Начинается затяжка крепления ГБЦ всегда со средних болтов. Это правило нужно соблюдать потому, что необходимо обеспечить наиболее плотное прилегание сопрягающих поверхностей. Каждая ГБЦ клапанного двигателя должна быть установлена без перекосов и ненужного напряжения металла. Затяжка резьбовых соединений обязательно делается в несколько заходов. Важно соблюдать постоянство усилия для каждого болта в каждом заходе.

Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа

Затягивать резьбовые соединения при отсутствии соответствующего оборудования категорически не стоит автолюбителям, которые решили самостоятельно поменять прокладку головки блока или притереть клапаны.

Динамометрическим ключом не всегда пользуются при затяжке опытные слесаря-ремонтники, которые способны почувствовать на практике предел прочности любого болта. Но такая способность приходит не сразу. Для этого нужно поработать динамометрическими ключами несколько лет.

Но даже специалисты с большим стажем болты крепления головки блока цилиндров на дорогих марках легковых автомобилей затягивают динамометрическим ключом, потому что эта операция напрямую влияет на долговечность работы силового агрегата. В экстренной ситуации, когда нет возможности воспользоваться динамометрическим ключом, можно применить вариант с механическим или электронным кантором. В приведённом ниже видео опытный слесарь объясняет зрителям, как можно правильно затянуть головку блока цилиндров без ключа. При этом стоит иметь в виду, что правильность выполнения работ стоит проверить с помощью угломера.

Видео: как проверить затяжку головки блока цилиндров

Затяжка болтов крепления ГБЦ на автомобилях с пробегом — дело ответственное, трудное, специфическое. Ответственное, потому что от правильной затяжки зависит нормальная и долговечная работа двигателя. Трудное, поскольку эту работу выполнять не совсем удобно из-за тесноты и недостаточной обзорности. Специфическое — потому что нужно болты подтягивать в несколько заходов, по определённой схеме, с помощью специального динамометрического инструмента.

Порядок и момент затяжки гбц ваз 2109 как правильно затянуть

Ремонт ГБЦ нельзя назвать простой процедурой, для которой необходимы определенные навыки и некоторый опыт. Для ремонта нужны специальные инструменты. Как правило, во время этих работ меняется прокладка и регулируется момент затяжки ГБЦ: ВАЗ 2109 в нашем случае. Чтобы регулировка была выполнена правильно, нужно неукоснительно следовать инструкции. При грамотном подходе, вы благополучно проведете регулировку, добившись желаемого результата.

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.

Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки.

Основные причины затяжки болтов это:

• повреждение ГБЦ из-за перегрева мотора;
  Головка блока цилиндров
• утрата герметичности прокладки головки блока цилиндров;
• пройден определенный в инструкции километраж.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.
   Комплект болтов для замены
4. Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
5. Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Необходимые инструменты

• динамометрический ключ;
• штангенциркуль или линейка.

Схема затяжки

Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.

• затяжка моментом 2,0 кгс/м
• затяжка моментом 7,5 — 8,5 кгс/м
• доворачиваем на 90 градусов.
• повторно доворачиваем на 90 градусов.

Чтобы было понятней опишем подробней этой процесс:

1. С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
2. Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
3. Далее докручиваем на 90 градусов.
4. Проходим по второму кругу, докручивая еще на 90 градусов.

Внимание! На 16-ти кл силовых агрегатах болты можно использовать повторно, но если их длина не более 95 миллиметров.

В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

Как проводится регулировка протяжки головки блока цилиндров ВАЗ 2108

Содержание

1. Регулировка момента затяжки болтов
2. Уточняем момент затяжки болтов ГБЦ в процессе установки
3. Как регулируется момент затяжки
4. Протяжка своими руками
5. Как проводится протяжка болтов головки блока цилиндров

Ремонт ГБЦ нельзя назвать простой процедурой, для которой необходимы определенные навыки и некоторый опыт. Для ремонта нужны специальные инструменты. Как правило, во время этих работ меняется прокладка и регулируется момент затяжки ГБЦ: ВАЗ 2109 в нашем случае.

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.

Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки. Основные причины затяжки болтов это:

• утрата герметичности прокладки головки блока цилиндров;
• пройден определенный в инструкции километраж.

Регулировка момента затяжки болтов

Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.

Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
3. Используйте, лишь исправные болты.

Комплект болтов для замены:

• Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
• Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.

Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

Необходимые инструменты

• динамометрический ключ;
• штангенциркуль или линейка.

Уточняем момент затяжки болтов ГБЦ в процессе установки

ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Большинство современных автомобилей, не требуют затяжки болтов ГБЦ. На более ранних моделях автомобиля (например ВАЗ 2109), требуется своевременно произвести затяжку болтов, для успешного прохождения технического осмотра.

Как правило, скопление влаги в местах соприкосновения блока с цилиндрами, свидетельствует о необходимости затяжки болтов. Причиной появления влаги в указанных местах, может является утечка смазывающей жидкости.

Существует несколько, наиболее популярных причин протяжки болтов, среди которых:

• Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.
• Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов. Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Как регулируется момент затяжки

Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Для того, чтобы правильно произвести затяжку, необходимо обзавестись определенным набором знаний. Успешно произвести затяжку болтов, можно учитывая:

• Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.
• Момент силы затяжения.
• Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность. В последствии, они могут разорваться.

Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ, подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Протяжка своими руками

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ. коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ. через тысячу км. проводить выравнивание момента затяжки.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

• порядок (схему) затяжки болтов головки блока цилиндров;
• какой требуется момент силы затяжки;
• какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Моменты затяжки двигателя — тюнинг 1,8 т

Эта страница предназначена для того, чтобы дать вам полный обзор всех значений момента затяжки и последовательностей, с которыми вы можете столкнуться при выполнении любых работ на вашем 1. 8T. Моменты и последовательность затяжки болтов головки блока цилиндров, настройки крутящего момента сцепления и маховика или зубчатые ремни. У нас есть все.

Головка блока цилиндров и клапанный механизм

В этом разделе подробно описаны болты/шпильки для крепления головки блока цилиндров к блоку. У нас также есть другие моменты затяжки, такие как крышки держателя распределительного вала, болты натяжителя цепи распредвала, верхний шкив ремня ГРМ 9.0003

Болты и шпильки с головкой

Заменить болты: Да

• Этап 1 Затянуть 40 Нм
• Этап 2 Затянуть на 90°
• Этап 3 Затянуть на 90°

ARP предлагает два различных варианта головки 1,8T. У них был стандартный вариант болта или есть шпилька и гайка. Шпилька и гайка обеспечивают лучшее усилие зажима, чем болт.

Для оборудования ARP мы рекомендуем следовать инструкциям, которые находятся внутри упаковки ваших болтов/шпилек, поскольку моменты затяжки отличаются от стандартных моментов затяжки OEM. Если вы потеряли инструкции, у ARP есть все они онлайн, доступные здесь: ARP Product Instuctions

Всегда рекомендуется проходить каждый этап дважды с установленным крутящим моментом, так как при затягивании все большего количества болтов первые несколько ослабевают, так как головка притягивается другими шпильками.

Крышки держателей подшипников распределительных валов

При замене распределительных валов в двигателе важно следить за тем, чтобы крышки были правильно затянуты в той последовательности, которая позволяет распределительным валам правильно встать на место. Особое внимание следует также уделить ориентации крышек распределительных валов, так как внутри них есть небольшой масляный канал, который сконструирован так, чтобы совпадать с масляным каналом на отливке головки блока цилиндров.

Крышки впускных и выпускных подшипников затянуты с моментом 10 Нм . Важно начать с колпачков № 2 и 4, убедившись, что они затянуты по диагонали. Запомните правильную ориентацию масляных каналов и количество крышек, показанное ниже. Эти болты можно использовать повторно.

Болты натяжителя цепи ГРМ также затянуты с моментом 10 Нм . Перед установкой натяжителя убедитесь, что установлены 2 прокладки, включая полукруглую прокладку. Небольшое количество герметика также следует использовать в указанном месте, чтобы предотвратить утечку масла.

Болт шкива распределительного вала

Верхний шкив ремня привода ГРМ крепится болтом 16 мм к выпускному распределительному валу. Существуют варианты обновления ARP для этого болта, а также для болта OEM. Пожалуйста, следуйте инструкциям вашего ARP для рекомендуемого значения крутящего момента для этого болта.
Значение крутящего момента OEM для этого болта: 65 Нм

Датчик Холла распределительного вала

Датчик Холла распределительного вала устанавливается на впускной распределительный вал в передней части двигателя. Это работает в унисон с датчиком коленчатого вала, чтобы обеспечить правильную синхронизацию двигателя и для различных функций ECU. Существует два разных типа пластин датчиков Холла для 1.8T в зависимости от того, какой тип ECU вы используете.
2 болта, крепящих датчик, должны быть затянуты с моментом: 10 Нм

Крышка коромысла

Крышка коромысла удерживается набором 10-миллиметровых гаек вокруг внешней стороны крышки и несколькими болтами рядом с пакетами пружин. Предварительно необходимо установить 2 прокладки. Есть большая прямоугольная, которая располагается снаружи на шпильках от головки, и маленькая, которая находится над верхней частью камеры свечи зажигания, чтобы предотвратить попадание масла в место свечи зажигания.
Болты крышки коромысел должны быть затянуты с моментом 10 Нм

Свечи зажигания

Важно правильно затянуть свечи зажигания в головке, чтобы избежать потенциального повреждения хрупкой керамики на корпусе свечи зажигания.
Рекомендуемый момент затяжки свечей зажигания: 30 Нм.
Пожалуйста, ознакомьтесь с нашими страницами по настройке двигателя, чтобы получить рекомендации по рекомендуемым типам свечей зажигания для различных этапов настройки, которую вы собираетесь выполнить.

Коленчатый вал и шатуны

В этом разделе подробно описаны значения крутящего момента нижней части, такие как крышки подшипников, шатуны, масляный насос, маховик и сцепление, а также болты поддона и болты датчика детонации.

Крышки подшипников коленчатого вала

Перед затягиванием болтов крышек важно убедиться, что крышки подшипников установлены с правильными подшипниками и зазором. Крышки также пронумерованы от 1 до 5, при этом крышка подшипника номер 1 устанавливается ближе всего к ремню ГРМ, а крышка подшипника номер 5 ближе всего к маховику. Особое внимание следует обратить на номер 3, на котором размещены упорные шайбы коленчатого вала, и номер 4, на котором есть дополнительный маслопровод и подшипник.

Заменить болты: Да

• Этап 1 Затянуть 65 Нм
• Этап 2 Затянуть на 90°

Передающее колесо

На коленчатом валу имеется передающее колесо для считывания синхронизирующих импульсов датчиком коленчатого вала. Это колесо можно установить только в одном положении, так как отверстия смещены.

Заменить болты: да

• Этап 1: 10 Нм
• Этап 2: затянуть на 90°

Масляный насос и приемная труба

Масляный насос является важным элементом подачи масла вокруг двигателя, обеспечивающим правильную смазку деталей.
Болты должны быть затянуты с моментом: 15 Нм. Нет необходимости заменять эти болты

Также имеется небольшой натяжитель цепи, который натягивает цепь масляного насоса. Это прикручено к блоку. Обратите внимание на маленький пружинный механизм и то, как он прилегает к блоку, чтобы обеспечить правильное натяжение при установке.
Болт следует затянуть с моментом: 15 Нм.

VW не предоставляет настроек крутящего момента для маслозаборной трубы, поэтому, если вы восстанавливаете свой двигатель заново или даже снимаете поддон, мы НАСТОЯТЕЛЬНО рекомендуем заменить маслозаборник и резиновое уплотнительное кольцо, пока все снято. Детали стоят всего 10-15 фунтов стерлингов, так что они того стоят.
Мы рекомендуем затянуть два болта с моментом примерно 10-15 Нм или на ощупь вручную

Маслораспылители

Маслораспылители подают масло к основанию поршня для обеспечения охлаждения и удерживаются на корпусе блока с помощью сброса давления винт/болт.
Эти болты должны быть затянуты с моментом: 27 Нм. Замена этих болтов не требуется.

Масляный поддон

Болты поддона затянуты с моментом: 15 Нм.
Распространенной ошибкой при установке поддона является использование чрезмерного количества герметика, который при затягивании поддона выдавливается изнутри и в конечном итоге забивает всасывающую трубу, вызывая в будущем проблемы с масляным голоданием. Перед установкой рекомендуется тщательно очистить обе поверхности. А 1-2 мм валик герметика — это все, что требуется вокруг поверхностей поддона. Это предотвратит попадание чрезмерного количества герметика внутрь поддона, в то же время обеспечивая достаточное количество для предотвращения утечек масла.

Пробка поддона

Пробка поддона состоит из болта и медной шайбы. При замене масла настоятельно рекомендуется заменять медную шайбу каждый раз после ее ослабления. Болт в идеале должен быть заменен, но вы можете сделать 2-3 замены, прежде чем мы рекомендуем заменить болт для уверенности.
Болт пробки поддона затянут с моментом: 30 Нм

Датчик уровня масла

Некоторые двигатели оснащены датчиком уровня масла, чтобы предупредить водителя, когда уровень масла становится слишком низким. Этот датчик имеет резиновое уплотнение и 3 болта, которые крепят его к поддону.
Рекомендуется каждый раз заменять резиновое уплотнение.
Момент затяжки болтов: 10 Нм

Шатуны

Если вы когда-либо будете переустанавливать стандартные шатуны, вам потребуется заменить гайки крепления крышки подшипника. Эти болты следует затягивать с небольшим количеством масляной смазки   на резьбе и сопрягаемых поверхностях (не забудьте смазку узла двигателя на подшипниках!).

Момент затяжки болтов:

Заменить болты: Да

• 1-й этап: 30 Нм
• 2-й этап: 90* (1/4 оборота)

0026 будет достаточно для этой первоначальной оценки.

Болт шкива коленчатого вала

Это большая затяжка, требующая усилий. Он удерживает шестерню ремня ГРМ на коленчатом валу. Вам может понадобиться какой-нибудь инструмент для контр-удержания или чтобы включить передачу и попросить кого-нибудь нажать на тормоз, пока вы выполняете часть 90*.
Рекомендуется Заменить этот болт.
Момент затяжки болтов:

Заменить болты: Да

• Этап 1: 90 Нм
• Этап 2: 90* (1/4 оборота)

Водяной насос

На болте есть 3 болта, которые удерживают водяной насос на месте. Также в комплект входит резиновое уплотнительное кольцо для герметизации, чтобы предотвратить любые утечки воды. Эти болты не нуждаются в замене.
Момент затяжки болтов: 15 Нм

Гармонический балансир

Гармонический балансир является важной частью для демпфирования любых колебаний коленчатого вала и помогает обеспечить бесперебойную работу. Он держится на 4 болтах с внутренним шестигранником на 6 мм. Как только они ослабнут, вам, возможно, придется осторожно постучать по каждой стороне лица: 12, 3, 6, 9.pm, чтобы ослабить его со шкива коленчатого вала.
Момент затяжки болтов: 25 Нм

Датчик детонации

Датчики детонации представляют собой точно настроенный микрофон, прослушивающий цикл сгорания в цилиндре двигателя. Они должны быть установлены на чистую/свободную от ржавчины поверхность. Требуется заменить болты, которыми датчики крепятся к блоку, чтобы обеспечить правильность этого соединения.

Заменить болты: Да

Момент затяжки болтов: 20 Нм

Крепление двигателя к блоку

Это для большого алюминиевого блока, который крепится болтами непосредственно к блоку рядом с ремнем ГРМ. Он имеет 3 болта, которые его держат. Рекомендуется заменить эти болты , если крепление было снято.

Заменить болты: Да

Момент затяжки болтов: 45 Н·м

Корпус термостата

Термостат расположен внутри небольшого пластикового корпуса с трубкой охлаждающей жидкости, ведущей к радиатору, рядом с генератором.
Момент затяжки болтов: 15 Нм

Датчик коленвала/датчик частоты вращения двигателя

Датчик коленвала измеряет скорость вращения двигателя и используется ЭБУ для различных карт, помогающих ему работать. Датчик имеет небольшое резиновое уплотнительное кольцо внутри для предотвращения утечек масла, поэтому убедитесь, что уплотняющие поверхности чистые и на них нет мусора.
Момент затяжки болтов: 10 Нм

Корпус масляного фильтра

Корпус масляного фильтра удерживается четырьмя болтами и большой металлической прокладкой. Рекомендуется замените прокладку И болты при повторной установке.
Настройка крутящего момента для этих болтов:

Обновление болтов: да
Обновление Прокладка: Да

• Стадия 1: 15 нм
• Стадия 2: 90* (1/4 поворот)

В каком порядке вы бы затянули болты головки цилиндров?

Обычно болты с обычной головкой затягиваются крест-накрест в три этапа: на одну треть, на две трети, а затем на окончательный момент . Растягивающие болты затягиваются в последовательности крутящий момент плюс угол. Различные двигатели используют похожие, но разные последовательности и спецификации. Какой орган защищал Хапи? почему хапи защитила легкие .

Почему важна правильная последовательность затяжки болтов крепления головки блока цилиндров?

«Почему головка блока цилиндров затягивается в правильной последовательности?» Поскольку прокладка головки «течет» под давлением, принимая свою окончательную форму , правильное распределение материала и снятие напряжения могут быть обеспечены правильным порядком затяжки.

Какова последовательность крутящего момента?

Последовательность затяжки болтов или последовательность крутящего момента определяется в момент затяжки процедура. Фланцевые соединения затягиваются с помощью динамометрического ключа (ручного или гидравлического). … Затягивайте болты и гайки в последовательности «КРЕСТ-КРЕСТ», используя как минимум три прохода затяжки и максимальное напряжение болта, как определено.

Какова последовательность затяжки головных болтов?

В возрастающей последовательности (1-2-3-4) затяните головной болт в три этапа. 1. Затяните каждый болт с моментом затяжки 7–9 футофунтов . 2. Затяните каждый болт с крутящим моментом 12-14 футо-фунтов.

Как затягивать болты головки блока цилиндров?

1. Затяните все болты последовательно и в два этапа с моментом затяжки, скажем, 30 Нм.
2. Поверните все болты на 90 градусов в правильной последовательности.
3. Поверните все болты еще на 90 градусов в правильной последовательности затяжки.

Как упорядочить крутящий момент?

Последовательность затяжки Первый проход, слегка затяните первый болт затем переместите второй болт прямо поперек или на 180 градусов, затем поверните на 1/4 оборота по окружности или на 90 градусов для третьего болта и прямо поперек для четвертого. Продолжайте эту последовательность, пока все болты не будут затянуты.

Насколько важна последовательность крутящего момента?

Это заказ , в котором вы затягиваете крепеж для определенной детали , например, болты головки блока цилиндров в двигателе. Это имеет значение, потому что оно удерживает давление как можно более равномерным, чтобы не деформировать детали и не перенапрягать крепеж.

В какой общей последовательности следует затягивать ряд болтов или гаек?

Спецификация затяжки для этих креплений требует двух этапов. Головка болта или гайка сначала затягивается — в обычной последовательности штриховки, если их больше двух — до предписанного значения крутящего момента; затем, снова начиная с первого болта, до второго, более высокого значения.

Что такое 90 градусов для динамометрического ключа?

90° = четверть оборота . 180° = половина оборота. Ничего страшного, если вы отклонитесь на несколько градусов.

Каковы характеристики крутящего момента?

При креплении колеса к транспортному средству момент затяжки равен величине силы, рекомендуемой для обеспечения правильной установки . Соблюдение точных спецификаций крутящего момента важно по ряду причин. Слишком большой крутящий момент может привести к чрезмерной затяжке, что имеет серьезные последствия.

Что необходимо установить перед установкой головки блока цилиндров на блок цилиндров?

Ознакомьтесь с инструкциями производителя, чтобы узнать, нужно ли распылять на новую головку блока цилиндров покрасьте алюминий перед установкой, если да, распылите на обе стороны и дайте высохнуть. Установите чистую головку на блок двигателя и убедитесь, что она правильно сидит на установочных штифтах, прежде чем плотно вставить ее на место.

Почему последовательность крутящего момента и спецификация крутящего момента так важны для прокладок головки блока цилиндров?

Последовательность затяжки Последовательность затяжки головки блока цилиндров является критически важной частью , обеспечивающей затяжку головки блока цилиндров таким образом, чтобы равномерно распределять натяжение и давление по всей головке блока цилиндров . Для многих головок цилиндров требуется несколько последовательностей крутящего момента для достижения надлежащего натяжения.

Каковы этапы процесса крепления?

Когда болт затянут, он обычно работает в одной из четырех фаз: упругая фаза , фаза пластичности, предел текучести и точка сдвига (рис. 3). Эластичная фаза — в этом случае болт будет растягиваться под действием крутящего момента, но вернется в исходное состояние, как только усилие будет снято.

Что подразумевается под последовательной затяжкой?

Если соединение является критическим, было бы разумно рассмотреть возможность указания последовательности затяжки в несколько проходов . При такой последовательности каждый болт затягивается более одного раза, чтобы уменьшить уменьшение предварительного натяга, вызванное затягиванием других болтов в соединении.

Что такое крутящий момент плюс угол?

Torque Plus Angle to Yield (TAY) иногда упоминается как Torque To Yield (TTY). Спецификация крепежа Torque Plus Angle (TA) — например, 30 Н·м (22 фунто-фута) + 120 градусов — обеспечивает большее усилие зажима, чем спецификация крепежа Torque Plus Angle (T) — например, 30 Н·м (22 фунта-фута).

Как определить момент затяжки болтов?

Широко известная инженерная формула T= K x D x P (объяснение будет дано далее в этой статье) использовалась для получения значений диаграммы, но необходимо понимать, что каждое болтовое соединение уникально и оптимальная затяжка крутящий момент должен определяться для каждого применения путем тщательного экспериментирования.

Как определяется момент затяжки болтов?

ОПРЕДЕЛЕНИЕ КРУТЯЩЕГО МОМЕНТА Общее уравнение для нагрузки на болт, основанное на приложенном крутящем моменте: T = KFiDb, где K = коэффициент крутящего момента . K является функцией коэффициентов трения и трения муфты в соединении, и они основаны на таких переменных, как отделка поверхности, покрытия и т. д.

Какой момент затяжки болта 3/4 класса 8?

РазмерРекомендуемый крутящий моментКласс 218-8 S/S5/8″73933/4″1251287/8″129194

Насколько натянуты 10 нм?

10 нм эквивалентны 7. 4 ft/lb. момент . Вы могли бы легко приложить эту силу одним кривым пальцем на конце рычага высотой 1 фут.

Нужно ли затягивать болты головки блока цилиндров?

Современные прокладки ГБЦ не имеют этой проблемы и поэтому не требуют повторной затяжки. … Если вы чувствуете необходимость подтянуть болты или шпильки головки блока цилиндров, тогда следует по той же схеме, что и , когда вы первоначально затягивали их, делайте это по одному, и, особенно с алюминиевыми головками, мы рекомендуем делать это на классный двигатель.

Насколько крутящий момент 25 нм?

25 нМ — это «вручную » в моей книге. НЕ используйте для этого инструмент с длинной ручкой, при использовании гнезда и храповика я бы либо взял храповик за шарнир (не за ручку), либо использовал удлинитель без храповика (например, отвертку)

Из каких частей состоит головка блока цилиндров?

• Прокладка ГБЦ.
• Впускные и выпускные отверстия.
• Головные клапаны.
• Головка камеры сгорания.
• Свечи зажигания.
• Топливные форсунки.
• Головка распределительного вала.
• Дополнительные детали ГБЦ.

Что такое блок цилиндров в сборе?

Описан узел блока цилиндров и головки для использования в двигателе внутреннего сгорания , содержащий: блок цилиндров с закрытой декой, имеющий деку и первую камеру для жидкости; головку блока цилиндров, расположенную на палубе и имеющую вторую камеру для жидкости; прокладку между блоком цилиндров и головкой блока цилиндров; …

Первый шаг при снятии головки блока цилиндров?

1. Шаг 1: Слейте масло и охлаждающую жидкость. …
2. Шаг 3: Снимите клапанную крышку. …
3. Шаг 1: Снятие коромысла и коромысла. …
4. Шаг 2: Снимите толкатели. …
5. Шаг 3: Ослабьте болты головки. …
6. Шаг 1: Снимите крышку ГРМ. …
7. Шаг 3: Снимите ремень ГРМ. …
8. Шаг 4: Снимите болты головки.
