Регулировка клапанов автомобиля.

Эта статья по регулировке клапанов будет полезна и владельцам мотоциклов.

Необходимость регулировки клапанов, точнее их тепловых зазоров, у разных машин может наступить в разные сроки, у иномарок чуть позже, у отечественных машин раньше (примерно через 10 — 15 тысяч км. А у современных автомобилей с гидрокомпенсаторами, вообще нет необходимости регулировки клапанов. Но большинство более старых машин всё ещё периодически нуждаются в такой регулировке, и как правильно ее сделать у себя в гараже, и что для этого понадобится, мы и рассмотрим в этой статье.

В том, что необходимо произвести регулировку клапанов на вашей машине, можно определить по пробегу, по постороннему стуку в районе головки цилиндров (хотя при заниженных тепловых зазорах стука нет, но теряется мощность мотора), ну и по потере компрессии (как проверить компрессию читаем вот тут) и соответственно мощности двигателя.

Для чего нужна регулировка тепловых зазоров клапанов?

Вообще правильная регулировка тепловых зазоров клапанов, то есть выставление нужного зазора между торцом стержня клапана и кулачком (или коромыслом на более старых машинах), очень важная операция.

Ведь клапана изготовлены из металла, который как известно при нагреве расширяется, а значит стержень клапана с повышением температуры удлиняется на несколько долей миллиметра. Кроме этого расширяется (становится толще) и кулачок распредвала, давящий на стержень клапана (или становится толще коромысло, на более старых машинах).

Степень удлинения стержня клапана (и других деталей) зависит от сорта стали и именно поэтому у разных двигателей разные зазоры (которые рекомендует завод изготовитель), зависящие от сорта стали. Поэтому прежде чем начинать регулировку клапанов на вашем двигателе, необходимо уточнить в мануале именно вашего мотора точную величину тепловых зазоров, которую рекомендует завод изготовитель двигателя, и от этого значения подбирать щуп, с помощью которого будет производиться регулировка. На многих двигателях величина тепловых зазоров пишется на наклейке, которая наклеена на клапанную крышку.

И если тепловой зазор будет меньше положенного для вашего двигателя, или зазора вообще не будет, то при нагреве и удлинении стержня клапана, клапан при работе двигателя уже не сможет полностью (плотно) закрыться и обеспечить компрессию в камере сгорания, так как будет упираться своим торцом в кулачок (или площадку коромысла).

То что от неплотного закрытия тарелки клапана (потери герметичности прилегания тарелки к седлу) «уплывёт» компрессия и потеряется мощность двигателя (и машина будет хуже заводиться, а дизель может не завестись вообще)  ещё пол беды. Но хуже всего то, что тарелка клапана и его седло от неплотного прилегания быстро покроются нагаром и начнут пригорать и портиться.

После этого естественно такой мотор уже не будет нормально работать, даже если клапана будут впоследствии отрегулированы. Потребуется снятие и ремонт головки, то есть восстановление поверхности сёдел клапанов, и последующая  притирка клапанов. Хотя бывает и так, что клапана придётся менять.

Если же тепловой зазор будет больше положенного, то при работе двигателя, по мере нагрева и удлинения стержня клапана, зазор между торцом стержня и кулачком (или коромыслом) будет выбираться не полностью. От этого стержень клапана и кулачок (коромысло) будут испытывать ударные нагрузки и быстро изнашиваться, ну и будет слышен стук клапанов в районе головки.

Поэтому как повышенные тепловые зазоры, так и пониженные, вредны для любого двигателя, и поэтому нужно всегда стремиться отрегулировать рекомендованный заводом тепловой зазор, и периодически производить регулировку клапанов, согласно рекомендациям завода изготовителя, а то и раньше — при появлении посторонних стуков в районе головки цилиндров.

Естественно на разных двигателях может быть немного разная конструкция газораспределительного механизма, и регулировку зазоров клапанов абсолютно на всех двигателях невозможно описать в одной статье. Но как правило существует всего три основные конструкции — с гидрокомпенсаторами, с открытием клапанов с помощью кулачка распредвала и открытие клапана с помощью коромысла.

Как я уже писал выше, регулировка клапанов на моторах с гидрокомпенсаторами не требуется. И на таких двигателях при какой то неисправности просто детали заменяются новыми (или решается проблема с давлением масла). Поэтому ниже будет описана регулировка клапанов на конструкции с коромыслом, где регулировка проводится с помощью специальных болтов, и на более современной конструкции, где сам кулачок непосредственно давит на торец стержня клапана, а между ними устанавливается специальная цементированная регулировочная шайба, которая просто меняется на другую шайбу, то есть нужную шайбу другой толщины.

Регулировка клапанов на более старой конструкции с приводом коромыслом.

На двигателях с такой конструкцией регулировка тепловых зазоров самая простая операция, и ниже мы рассмотрим её последовательность. Об этом так же можно почитать вот тут. Но перед этим купите набор щупов, и подготовьте набор гаечных ключей. Ну и дождитесь, когда двигатель остынет до 20 градусов, а лучше чтобы не ждать, производить регулировку на холодном двигателе, перед поездкой, а не после её.  Далее  :

  • Отсоедините шланг вентиляции картера от крышки головки цилиндров (и другие детали, если они мешают снять крышку клапанов).
  • Окрутите болты (или гайки) прижимающие клапанную крышку головки цилиндров и снимите крышку.
  • Снимите кожух, который закрывает шкив распредвала и ремень (или цепь) (механизм ГРМ).
  • Желательно выкрутите все свечи зажигания (или накаливания), хотя не обязательно (чтобы легче крутить коленвал).
  • Поворачивая за болт шкива коленвала (по часовой стрелке) прокручивайте коленвал и одновременно наблюдайте за движением коромысла привода клапанов первого цилиндра.
  • После того, как впускной клапан первого цилиндра закрылся (тот что ближе к впускному коллектору)  — то значит, что поршень первого цилиндра подошёл в верхнюю мёртвую точку (ВМТ) в конце такта сжатия. Немного прокрутите коленвал ещё, пока метки на шкиве распредвала не совпадут с меткой на картере (уточните в мануале где эта метка).
  • Берём щуп такой же толщины, как рекомендует величину зазора для впускного клапана завод изготовитель вашего двигателя.
  • Вставляем его между торцом стержня клапана и коромыслом (см фото). Щуп при правильно отрегулированном зазоре должен проходить с небольшим усилием.
  • Если щуп не вставляется между коромыслом и стержнем клапана, или наоборот вставляется свободно, значит ослабляем контргайку регулировочного болта и крутим его.
  • При закручивании винта (по часовой стрелке) зазор уменьшается, а при откручивании винта, тепловой зазор увеличивается.
  • Прокручивая ключом за регулировочный винт (на некоторых моторах в болтах сделан паз под отвёртку, как на фото), добиваемся плотного скольжения щупа между винтом и стержнем клапана.
  • Когда это произойдёт, аккуратно вытаскиваем щуп, и удерживая ключом болт, затягиваем контргайку этого болта.
  • Точно так же производим регулировку теплового зазора на выпускном клапане (тот что ближе к выпускному коллектору), только здесь берём более толстый щуп, так как зазор у выпускных клапанов всегда чуть больше, ведь они больше греются (требуемый зазор уточняем на табличке клапанной крышки или в мануале вашего мотора.
  • После регулировки клапанов первого цилиндра, поворачиваем коленчатый вал на 180 градусов и производим регулировку тепловых зазоров на клапанах третьего цилиндра.
  • После регулировки в третьем цилиндре, проворачиваем коленвал на 180 градусов и регулируем зазоры в 4 цилиндре.
  • После этого опять проворачиваем коленвал на 180 градусов и регулируем клапана во втором цилиндре.
  • Устанавливаем на место клапанную крышку (осмотрите прокладку).
  • Подсоединяем на место шланг вентиляции картера и другие детали, если они мешали снимать клапанную крышку.

Регулировка клапанов на более свежей конструкции (с регулировочными шайбами).

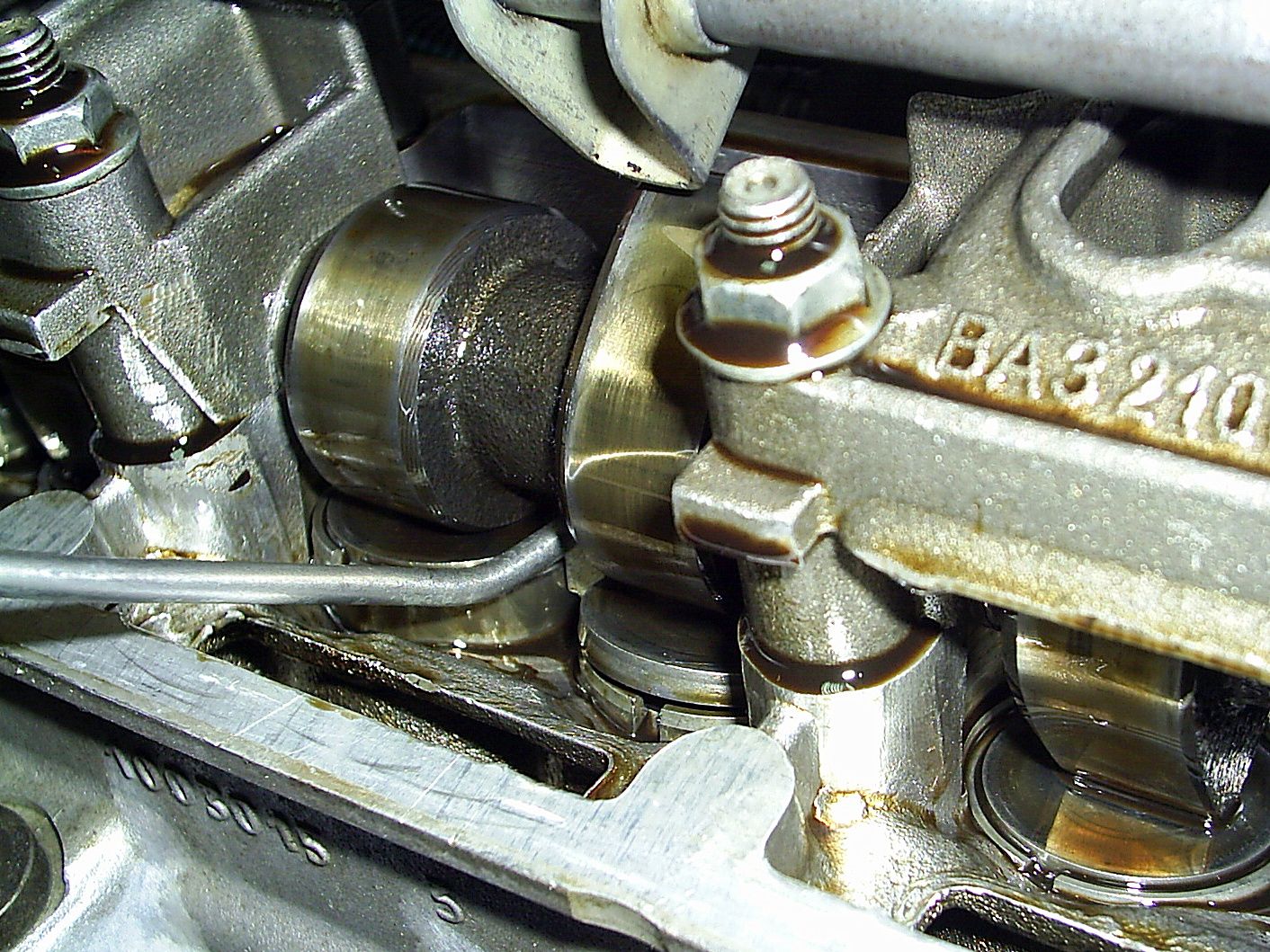

В этой конструкции клапаны приводятся в действие непосредственно кулачками распредвала через цилиндрические толкатели (например как на наших переднеприводных ВАЗах). А в проточке толкателя установлена цементированная шайба (см. фото слева), которая и служит для регулировки зазора в клапанном механизме. Толщина этих шайб, которые продаются в авто-магазинах, на разных моторах разная, но как правило толщина их меняется с интервалом через каждые 0,05 мм.

И чтобы определить зазор, нужно (при положении поршня в ВМТ) между каждой шайбой и кулачком распредвала вставить щуп, необходимой толщины (такой же как и требуемый зазор). Если щуп вставляется плотно, значит с зазором всё в порядке и переходим к проверке следующего клапана. Если же щуп необходимой толщины вставляется свободно, значит вставляем более толстый щуп, (пробуем разные) пока он не вставится плотно.

И запоминаем на сколько сотых мм этот щуп толще щупа, который равен требуемому зазору. И именно на такую же величину нужно купить и установить регулировочную шайбу потолще. Можно вычислить нужную толщину шайбы и с помощью формулы, но об этом ниже. И так со всеми клапанами и их регулировочными шайбами, которые со временем изнашиваются.

Это в теории, а теперь практические действия:

  • Снимите клапанную крышку, открутив прижимающие её болты, а так же те детали, которые мешают её снять.
  • Снимите кожух механизма ГРМ, то есть механизма цепного или ременного привода распредвала.
  • Желательно выкрутить свечи зажигания и удалить шприцем моторное масло из полостей головки цилиндров.
  • Осмотрите шлифованную поверхность кулачков распредвала — на них не должно быть задиров, раковин, следов износa.

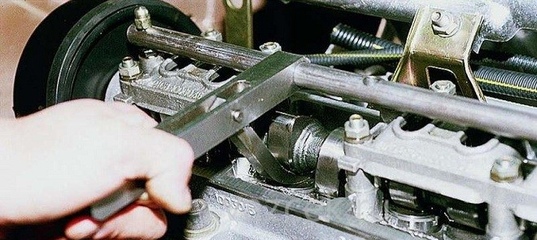

  • Установите на шпильки клапанной крышки приспособление (см. рисунок и фото) для утапливания клапанов и их толкателей.
  • Проверните коленвал двигателя (почасовой стрелке)до подхода поршня первого цилиндра в ВМТ такта сжатия — это соответствует моменту совмещения меток на шкиве распредвала и на картере или задней крышке кожуха ремня (уточните в мануале вашего мотора, где находятся эта метка).
  • После совпадения меток, доверните немного коленвал примерно на 2,2 — 3 зуба шкива распредвала (соответствует повороту на 40-50°).



  • Проверьте набором щупов зазоры первого и третьего кулачков распределительного вала, и если зазор отличается от нормы, то приспособлением (см. рисунок выше) утопите толкатель клапана.
  • Затем зафиксируйте клапан в нажатом состоянии, установив между краем толкателя и распредвалом фиксатор (см фото).

    1 — вставленное приспособление для фиксации отжатого клапана.
    2 — толкатель клапана.

  • Пинцетом  (шилом) а лучше специальным приспособлением извлеките изношенную регулировочную шайбу и микрометром измерьте её толщину.
  • Далее определите толщину новой шайбы с помощью разницы щупов (как я описал выше) или с помощью простейшей формулы H=B+(A-C)
  • Буква Н — это толщина новой шайбы в мм, буква А — это замеренный зазор в мм, буква В — это толщина снятой шайбы в мм, ну а буква С — это номинальный зазор в мм. Например: А=0,26 мм., В=3,75 мм., С=0,2 мм для впускного клапана. Значит толщина новой шайбы Н = 3,75+(0,26-0,2)=3,81 мм это толщина новой шайбы для впускного клапана. Точно так же вычисляем для выпускного клапана, поставив вместо С=0,2 мм другое число (как правило чуть большее), которое рекомендует завод для выпускного клапана вашего мотора.
  • Вычислив толщину новой регулировочной шайбы, устанавливаем её в толкатель, но той стороной, где на ней нанесена маркировка, в сторону толкателя.
  • Убираем фиксатор и перепроверяем зазор с помощью щупа. Если зазор правильный, то щуп должен входить и скользить между кулачком и шайбой с небольшим усилием (имеется в виду щуп той толщины, какой и должен быть зазор, рекомендуемый заводом.

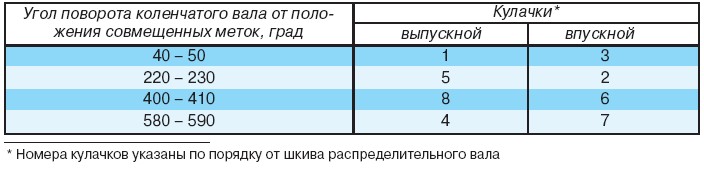

  • Проворачивая после каждой пары клапанов коленвал двигателя на 180 градусов (пол оборота), что соответствует провороту метки на шкиве распредвала на 90 градусов, регулируем зазоры (подбором шайб) на других клапанах, соблюдая очерёдность, которая показана в таблице ниже.
  • Остаётся залить масло в полость головки (если вы удаляли его шприцем) и накрыть головку и клапанный механизм клапанной крышкой (и установить на место шланг вентиляции картера и другие детали, если вы их снимали. И вернуть на место кожух механизма ГРМ.

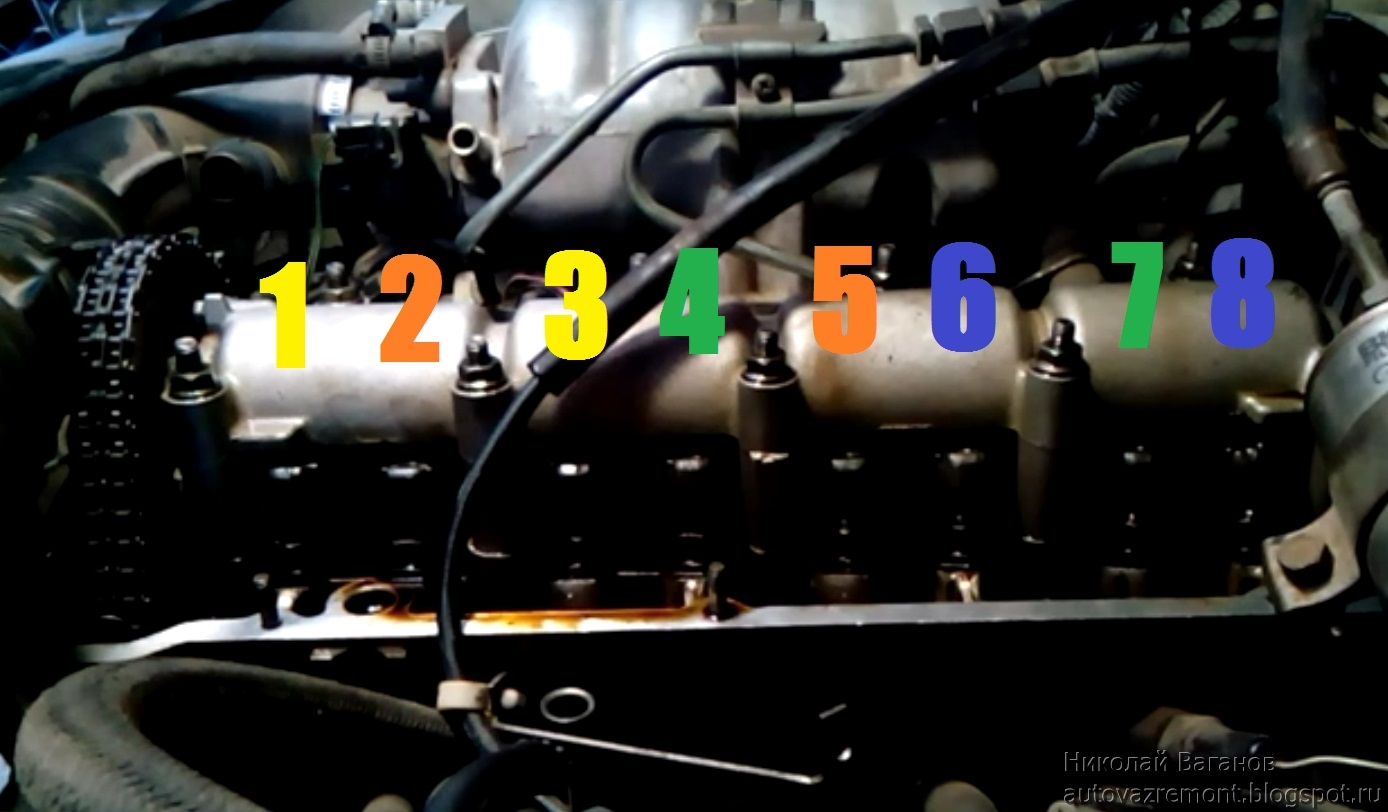

*Номера кулачков указаны по порядку, если считать от шкива распределительного вала.

Вот вроде бы и всё по регулировке тепловых зазоров клапанов. Конечно на некоторых машинах могут быть некоторые нюансы и может быть другие приспособления, предназначенные для отжатия клапанов и их фиксации в отжатом состоянии, но ведь всё это можно сделать своими руками. Ведь эти приспособы достаточно просты. Но зато самостоятельная регулировка клапанов своего автомобиля, позволит вам забыть про автосервис (через каждые 10 — 15 тысяч) и сэкономить некоторую сумму денег, успехов всем.



✔️ Регулировка клапанов Ивеко | Грузовой сервис IVECO

Длительная эксплуатация автомобиля, некачественные топливо, неправильное обслуживание – все это приводит к сбоям в работе газораспределительного механизма. Своевременная регулировка клапанов поможет избежать масштабного и более дорогостоящего ремонта двигателя.

Метки клапанов двигателя

Проверка зазора клапанов

Выставление клапанов

Регулировка клапанов

Как выявить сбои в работе ГРМ на автомобилях ИВЕКО

Сбитые регулировки клапанов газораспределительного механизма могут привести к массе негативных последствий. Уже после нескольких дней эксплуатации на клапанах ГРМ образуется нагар, а их температурный режим работы нарушается. При длительном использовании, увеличивается износ составных частей двигателя, что может привести к его скорой поломке. Опытный водитель может самостоятельно выявить неисправность по косвенным признакам.

Признаки неправильной настройки клапанов:

  • появления посторонних шумов из двигателя. Металлический стук чаще всего заметен при первом запуске ДВС;
  • увеличенный расход воздушно-топливной смеси;
  • снижение мощности двигателя;
  • изменения в цвете и количестве выхлопных газов.

После появления первых признаков сбоя в работе ГРМ необходимо обратиться в специализированный автосервис, для устранения неполадок и проведения всех необходимых регулировок.

Особенности регулировки клапанов на IVECO

Провести правильную регулировку клапанов под силу далеко не каждому. Для этого необходимо иметь профессиональное диагностическое и ремонтное оборудование, обладать специализированными знаниями и практическим опытом работы.

Этапы регулировки ГРМ:

  • диагностика. На данном этапе специалисты убеждаются, что у силового агрегата нет других неисправностей;
  • демонтаж клапанной крышки;
  • очистка ГРМ от нагара и масляных отложений;
  • оценка износа. При необходимости проводиться замена поврежденных элементов;
  • регулировка клапанов;
  • обратный сбор ДВС.

После регулировки клапанов, на многих современных авто происходит повторная адаптация инжектора. Чтобы ускорить этот процесс, специалисты проводят настройку дроссельной заслонки. Благодаря чему, после проведения ремонтных работ, автомобиль будет полностью готов к эксплуатации.

Почему стоит обратиться в наш автосервис?

Вам требуется качественная, быстрая, а главное, доступная регулировка клапанов на грузовом автомобиле марки IVECO? В этом вам смогут помочь специалисты компании «Технология Движения». Мы уже более 20 лет оказываем услуги по ремонту коммерческого транспорта. На вооружении нашей компании самое современное оборудование для диагностики и ремонта. Специалистам сервиса известны все тонкости работы с автомобилями ИВЕКО.

Клиентам компании гарантируется:

  • профессиональный подход к любым неисправностям;
  • доступные цены на проведение ремонта;
  • выезд к месту поломки;
  • специальные акции для постоянных и корпоративных клиентов.

Профессиональный подход к ремонту – гарантирует вам длительный и бесперебойный срок работы вашего автомобиля. Чтобы ознакомиться со всеми условиями, воспользуйтесь каталогом сайта или свяжитесь с нашими менеджерами по контактному номеру телефона, указанному ниже.

Также Вас может заинтересовать

Обслуживание грузовиков IVECO

Диагностика IVECO

Ремонт двигателя Cursor

Ремонт КПП IVECO

Замена сцепления

Замена сайлентблоков

Ремонт ТНВД

Ремонт форсунок



Проверка и регулировка автомобиля. Регулировка клапанных зазоров двигателя

Методы регулировки клапанов двигателя делятся на 2 вида: т. е. регулировка клапана каждого цилиндра и двукратная регулировка. Метод двукратной регулировки приведен ниже: нажмите на педаль сцепления, поверните маховик с помощью большой отвертки, чтобы нацелить отметки на маховике на отметку на отверстии проверки маховика для испытаний коромысел 2 клапанов 1-ого и 6-ого цилиндров, если коромысло определенного цилиндра имеет зазор, это обозначает, что данный цилиндр находится в верхней мертвой точке сжатия. Если 1-ый цилиндр находиться в верхней мертвой точке сжатия, допускается регулировка 6 клапанов - 1, 2, 3, 5, 7, 10, а затем поверните двигатель на 1 оборот, отрегулируйте остальные 6 клапанов; если 6-ой цилиндр , находиться в верхней мертвой точке сжатия, допускается регулировка 6 клапанов - 4, 6, 8, 9, 11, 12, а затем поверните двигатель на 1 оборот. Отрегулируйте остальные 6 клапанов.

При регулировке клапана, сначала затяните регулировочный винт коромысла с помощью отвертки, ослабьте контргайку, затем поверните регулировочный винт по часовой стрелке для уменьшения зазора, для увеличения зазора поверните регулировочный винт против часовой стрелки (зазор впускного клапана 0,30 мм, зазор выпускного клапана 0,40 мм). Отрегулируйте до момента вытаскивания щупа, находящегося между коромыслом и клапаном, чувствуя легкое сопротивление, наконец, затяните контргайку.

Клапанные зазоры дизельного двигателя WP10: зазор впускного клапана (в холодном состоянии) 0,3 м;

зазор выхлопного клапана (в холодном состоянии) 0,4 м.

Регулировка клапанных зазоров показана на рис. 4-2, 4-3, 4-4а, 4-4 b, на рис. 4-4а, 4-4 b показана регулировка зазора выхлопного клапана системы WEVB.

Метод регулировки зазора выхлопного клапана после оснащения системой WEVB:

Зазор впускного клапана в холодном

состоянии 0,3 мм

Зазор выхлопного клапана в холодном

состоянии 0,4 мм

1.    Поршень регулируемого цилиндра находится в верхней мертвой точке сжатия;

2.    D положении ослабления регулировочного болта в сборе (2) от поверхности сальника коромысла выхлопного клапана, отрегулируйте регулировочный винт клапанного зазора регулировочного толкателя (10), доведите общий клапанный зазор до 0,4 мм, затяните контргайку.

Общий зазор выхлопного клапана в холодном состоянии 0,4 мм

Клапанный зазор со стороны выхлопногоклапана в холодном состоянии 0,25 мм

Примечание: В процессе регулировки следует повернуть регулировочный винт клапанного зазора до момента закрепления щупа, чтобы нажать поршень коромысла клапана (5) до требуемого положения и обеспечить отсутствие зазора межу поршнем и нижней плоскостью установочного отверстия для поршня коромысла выхлопного клапана.

3.    Как показано на рис. 4-4b, вставьте щуп толщиной 0,25 мм между поршнем омысла клапана (5) и концом штока клапана или колпаком штока клапана, отрегулируйте регулировочный болт в сборе (2), доведите клапанный зазор до 0,25 мм, затяните контргайку.

Примечание: В процессе регулировки следует повернуть регулировочный винт клапанного зазора до момента закрепления щупа, чтобы нажать поршень коромысла клапана (5) до требуемого положения и обеспечить отсутствие зазора межу поршнем и нижней плоскостью установочного отверстия для поршня коромысла выхлопного клапана.

Фаза распределения (при зазоре впускного клапана 0,3 мм, зазоре выхлопного клапана 0,4 мм)

открытие впускного клапана: угол поворота коленвала 34-39° относительно передней верхней мертвой точки;

закрытие впускного клапана: угол поворота коленвала 61-67° относительно задней нижней мертвой точки;

открытие выхлопного клапана: угол поворота коленвала 76-81° относительно передней нижней мертвой точки;

закрытие выхлопного клапана: угол поворота коленвала 26-34° относительно задней верхней мертвой точки.

При измерении клапанного зазора, следует измерить зазор между поверхностью R головки коромысла клапана и концом штока клапана или колпаком штока клапана, регулировка зазора осуществляется с помощью регулировочного винта коромысла.

После разборки, сборки или при выполнении работ по техническому обслуживанию второй категории и выше, следует проверить клапанные зазоры, при проверке клапаны должны находиться в положении полного закрытия. В связи с этим, порядок проверки клапанных зазоров каждого цилиндра делятся на 2 вида: первый порядок проверки: поверните коленвал по последовательности зажигания цилиндров (1-5-3-6-2-4), чтобы данный цилиндр находился в верхней мертвой точке рабочего хода, при этом впускной клапан и выхлопной клапан находятся в положении полного закрытия, отрегулируйте клапанные зазоры, после завершения регулировки поверните коленвал 720°. Второй порядок проверки: только нужно повернуть коленвал 360°, в верхней мертвой точки начинания рабочего хода поршня 1-ого цилиндра отрегулируйте верхнюю мертвую точку начинания рабочего хода 1-ого цилиндра, отрегулируйте зазор впускного клапана и зазор выхлопного клапана 1-ого цилиндра, в то же время отрегулируйте зазор впускного клапана 2-ого цилиндра, зазор выхлопного клапана 3-его цилиндра, зазор впускного клапана 4-ого цилиндра, зазора выхлопного клапана 5-ого цилиндра, затем поверните коленвал до верхней мертвой точки начинания рабочего хода 6-ого цилиндра, отрегулируйте зазоры впускного клапана и выхлопного клапана 6-ого цилиндра, зазор выхлопного клапана 2-ого цилиндра, зазор впускного клапана 3-его цилиндра, зазор выхлопного клапана 4-ого цилиндра, зазор впускного клапана 5-ого цилиндра.

Регулировка клапанов в автомобиле: просто о важном

Двигатель – это самая важная часть автомобиля, на которой полностью базируется работа машины. Именно поэтому важно следить за состоянием двигателя, проводить диагностику, а также своевременно менять расходные материалы. Причиной многих неполадок в авто (например, возникновение стука, падение мощности) могут быть клапана. Поэтому важно  знать, как правильно отрегулировать клапана.

Регулировка клапанов – зачем она нужна?

Клапаны в авто

В каждом автомобиле имеется либо 8, либо 16 клапанов. Их число зависит от количества цилиндров – либо на одном цилиндре один клапан, либо два. Первый отвечает за запуск горючей смеси в камеру сгорания, второй – отвечает за открытие отвода для выхода отработанных газов. Такой механизм, регулирующий распределение смеси и газов, имеет название газораспределительный или клапанный. Стоит отметить, что на дизеле и инжекторе устанавливаются разные системы.
При нагревании мотора металл расширяется. Таким образом, на двигателе должны быть зазоры, которые имеют фиксированный размер. Последствия неправильной регулировки клапанов включают в себя снижение эффективности работы мотора, а также быстрое изнашивание деталей.

Рекомендуется проверять клапаны каждые 20-30 тысяч километров.

Для примера: при недостаточном размере зазора клапан будет подгорать, если же зазор слишком большой, то клапан будет не полностью открываться и издавать металлический стук.
Как часто регулировать клапана?
При изменении размера зазоров необходимо их отрегулировать.

Признаки неправильной регулировки клапанов

Признаков того, что зазоры нарушились, достаточно много. В первую очередь, снижается мощность двигателя и эффективность его работы. Возможно появление неприятного металлического стука, шума, запаха гари и т.п. Стук появляется, в основном, при нагрузках или на холостом ходу. В результате этого детали мотора подвергаются быстрому износу.
Вышеперечисленные признаки неотрегулированных клапанов являются тревожным симптомом. При появлении хотя бы одного из них необходимо проверить клапана и отрегулировать их.

Результат регулировки клапанов

Регулировка клапанов: для чего нужна?

В конечном итоге при правильной регулировке клапанов восстанавливается стабильность работы мотора, увеличивается мощность и износостойкость. Двигатель будет работать ровнее и устойчивее как на низких, так и высоких оборотах.

Можно ли не регулировать клапана?

В современные автомобили устанавливаются так называемые гидрокомпенсаторы. В обычных двигателях стоят кулачки распределительного вала или «толкатели», которые и толкают клапан. Что касается гидрокомпенсаторов, то они сами находят необходимый зазор для выпуска газов при высоком давлении масла. Они обеспечивают оптимальную работу клапанов в любых случаях. Многие задаются вопросом: «Если не регулировать клапана, что будет?» Если на автомобиле стоят гидрокомпенсаторы, то регулировка клапанов не нужна. В противном случае регулировать и проверять клапаны нужно периодически.

Как отрегулировать клапана?

Как правильно отрегулировать зазоры клапанов

Многие автовладельцы стараются отрегулировать клапаны самостоятельно без обращения в службы технического обслуживания.
Устанавливать размеры зазоров нужно на двигателе в холодном состоянии, поскольку заводские настройки производились именно на холодном металле. В этом случае он не изменяет свои размеры, и они остаются стандартными.
Стоит отметить, что делать регулировку клапанов стоит точно по рекомендациям и инструкции, в противном случае зазоры будут настроены неправильно.
Сначала производится установка поршня цилиндра в мертвую точку такта сжатия вверху. Зазор цилиндра будет определен регулировочным щупом. Это обеспечит закрытие обоих клапанов, а также качание коромысла в установленных пределах зазора. Производители обычно наносят метки, по которым можно установить поршень в такое положение.
Сама регулировка производится с помощью поворота винтов коромысел в нужные стороны. Поворачивать коленвал по звездочке необходимо только по часовой стрелке. Многие наносят свои метки для определения положения каждого из цилиндров. Метки должны совпадать на подшипнике и коленвале.
Далее необходимо освободить контргайку на болте или винте. Зазор необходимо установить до предела, в данном случае которым является щуп. Затем необходимо зафиксировать положение путем затягивания гайки. Делать это следует аккуратно, учитывая силу затяжки, поскольку можно сбить установленный зазор. Для проверки зазора нужно просунуть щуп, он должен пройти, но с усилием. Если же щуп не прошел, нужно повторить регулировку.

Проводить регулировку клапанов нужно поочередно в том порядке, в котором работают цилиндры в автомобиле, и предельно аккуратно.

Коленвал поворачивается только за пусковую рукоятку (ручку кривого стартера), либо за винт крепления шкива привода генератора и только по часовой стрелке.
Здесь обязательно нужен щуп или специальный инструмент для регулировки клапанов.
В специальных книгах по ремонту двигателя полностью описана процедура регулировки. Еще одной особенностью является установка зазора на впускных и выпускных клапанах. Клапан регулирования давления наддува имеет зазор, отличный от выпуска газов. Кроме того, для разных цилиндров может быть необходим разный зазор. Все это описано в руководстве по ремонту автомобиля.

Необходимые инструменты

Что понадобится для регулировки клапанов

Как уже говорилось ранее, обязателен щуп или специальное приспособление. Если правильно подобрать, то можно работать с пластинами регулировки. Часто используют рейку для регулировки клапанов, которая обеспечивает большую точность в сравнении с пластинами или щупом. Однако отличается сам процесс регулировки, он не соответствует приведенному выше способу.
Можно использовать индикатор. Он представляет собой специальное устройство для регулировки клапанов с высокой точностью.

Таким образом, клапаны отвечают за распределение горючей смеси в двигателе, своевременный выход отработанных газов. За размерами зазоров клапанов нужно регулярно следить и в случае необходимости регулировать. Отрегулировать клапана можно самостоятельно, не прибегая к услугам автосервисов. Важно точно отмерять зазоры клапанов, поскольку они обеспечивают стабильность и эффективность работы двигателя.

Источник mytopgear.ru

Регулировка клапанов Камаза opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 13.04.2019 10:00:00
    [~DATE_ACTIVE_FROM] => 13.04.2019 10:00:00
    [ID] => 508501019
    [~ID] => 508501019
    [NAME] => Регулировка клапанов Камаза
    [~NAME] => Регулировка клапанов Камаза
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Модель Камаза 5490 — магистральный тягач обновленного типа. На российских дорогах данная модификация представлена сравнительно недавно, поэтому мнения относительно работы грузовика встречаются совершенно разные. Однако мощные технические характеристики на порядок выше для своего сегмента, не уступающие зарубежным тягачам, подкреплены хорошей ценой, поэтому грузовик весьма популярен. Долгое время предшественник 5320 являлся лидером российских дорог, выпуск автомобиля был остановлен только в 2001 году. Многие аспекты технического устройства достались 5490 по наследству. Раньше комплектация Камаза предполагала установки двигателя 740, однако данная модель давно устарела, уступив место более современным моделям класса Евро.

Комплектация модели 5490 включает в себя либо «родной» двигатель внутреннего сгорания от производителя из Татарстана, либо оснащен двумя усиленными модификациями от Мерседеса. Вопрос силовой мощности определяет итоговую комплектацию. Например, самосвалы 6520 имеют несколько вариантов двигателя, Евро 2, Евро 3 мощностью четыреста лошадиных сил — более мощные, экологичные, имеют уменьшенный расход топлива. Камаз считается уникальным грузовиком российского производства, автовладельцы любят его за простоту обслуживания, наличие запчастей, огромные ресурсы работы.

Вообще существует целых четыре варианта двигателей Камаза. Евро 1, Евро2, Евро3, Евро 4. Данные модели Cummins (Камминс) шестицилиндровые, отличаются по соответствию международному стандарту. Регулировка клапанов всех вышеуказанных моторов производится практически одинаково.

Клапан двигателя подает определенное количество топливно-воздушной смеси либо просто воздуха, выводя отработанные газы. Регулировка клапанов производится только после минимального получасового простоя двигателя. Важно, чтобы ДВС был холодным, так как «на горячую» регулировать компоненты нельзя.

Обязательная регулировка клапанов требуется Камазу, как правило, после прохождения первых двухсот тысяч километров. Соответственно, несколько лет «жизни» тягача скорее всего обойдутся без данного процесса. Техническое обслуживание чаще всего производится на авторизованном сервисном центре, однако, чтобы автолюбители могли самостоятельно обслуживать авто, завод заблаговременно позаботился о выпуске специальных инструментов регулировки. Одному проводить регулировку будет неудобно, коленчатый вал проворачивается снизу, поэтому машину придется загонять на смотровую яму. Картер маховика содержит специальное окно, маховик — отверстие. Вставляем между отверстиями металлический прут соответствующего диаметра, чтобы можно было легко провернуть маховик. Упершись в одну сторону, прут выйдет с другой стороны, маховик можно будет вращать оттуда тоже. Вращение маховика проходит по радиусу коленчатого вала (по типу модели работающего двигателя). После того как стопор войдет в углубление, примет нужную позицию, маховик будет соответствовать положению первого поршневого цилиндра.

Топливный насос имеет определенную метку сжатия топлива. После правильного режима установки относительно метки, маховик занимает корректное положение. Прут убирается, чтобы можно было повернуть коленчатый вал дважды, соответственно шестидесяти градусам — имитация положения рабочего момента первого и пятого цилиндров. После регулировки данных компонентов переходим к следующим — второму, четвертому, поворачивая опорный прут до состояния ста восьмидесяти градусов. Плюс шесть дополнительных отверстий соответствуют клапанам три, шесть, далее регулируются семь, восемь. По сути регулировка — процесс выставления определенного зазора между штоком и коромыслом, используя регулировочный винт, застопоренную гайку. Стопоренная гайка закручивается, винт напротив ослабляется, между коромыслом устанавливается щуп, имеющий при нормальном состоянии зазор 0,35-0,45. Регулировочный винт притягивается так, чтобы щуп подтянулся, затягивается стопорная гайка. Последний этап — установка крышек.

Зачем нужна регулировка?

Правило того, что каждая деталь механизма имеет свое строго отведенное место в случае работы с мотором дополняется правилом отрегулированных механизмов, ведь система запуска ДВС — это набор постоянно повторяющихся одинаковых циклов, постепенно приводящих мелкие компоненты в дистрой. Помимо того, что детали можно менять, ремонтировать, необходимо иногда осуществлять регулировку. Почему это важно?

  • Тепловые зазоры клапанов должны всегда оставаться одинаковыми, иначе будет нарушена работа мотора на всех видах скоростей (высоких, низких).
  • Неправильная настройка зазора между кулаком распределяющего вала постепенно разгерметизирует цилиндрический механизм, сокращая рабочий ресурс двигателя.
  • Слишком большие интервалы между седлом и боковыми головками цилиндров могут спровоцировать перегорание клапана.
  • Во время сжатия клапана соприкасаются с поршнями, поэтому если промежуток будет слишком большим, они могут просто не «встретиться», либо провзаимодействовать не в полную силу.

Регулировка зависит от модификации мотора, поэтому проводится по-разному. Процесс практически всегда вызывает сложности, потому что сложно выставлять каждый отдельный поршень в верхнюю метровую точку, когда топливо сжимается в камере сгорания. Кроме того, регулировка требует определенной последовательности действий. Новичку в данном вопросе, скорее всего, понадобится напарник.

После заводки двигателя результаты, как правило, ощутимые. Наиболее популярный двигатель модели 5490 — приёмистый мощный мотор четыреста двадцать восемь лошадиных сил модели Daimler. Данная модификация имеет шесть цилиндров, вместе с шестнадцати ступенчатой коробкой ход автомобиля становится действительно тяговитым. Мотор становится более приемистым ввиду равномерности работы цилиндров. Основной проблемой работы Камаза 5490 считается отсутствие быстрых поставок деталей, ведь реновированная модель вышла на рынок сравнительно недавно. Многие автолюбители предпочитают заказывать китайские аналоги, однако регулировка клапанов — запланированный процесс, поэтому поставку лучше подгадать, используя только аналоговые камазовские запчасти.

[~DETAIL_TEXT] =>

Модель Камаза 5490 — магистральный тягач обновленного типа. На российских дорогах данная модификация представлена сравнительно недавно, поэтому мнения относительно работы грузовика встречаются совершенно разные. Однако мощные технические характеристики на порядок выше для своего сегмента, не уступающие зарубежным тягачам, подкреплены хорошей ценой, поэтому грузовик весьма популярен. Долгое время предшественник 5320 являлся лидером российских дорог, выпуск автомобиля был остановлен только в 2001 году. Многие аспекты технического устройства достались 5490 по наследству. Раньше комплектация Камаза предполагала установки двигателя 740, однако данная модель давно устарела, уступив место более современным моделям класса Евро.

Комплектация модели 5490 включает в себя либо «родной» двигатель внутреннего сгорания от производителя из Татарстана, либо оснащен двумя усиленными модификациями от Мерседеса. Вопрос силовой мощности определяет итоговую комплектацию. Например, самосвалы 6520 имеют несколько вариантов двигателя, Евро 2, Евро 3 мощностью четыреста лошадиных сил — более мощные, экологичные, имеют уменьшенный расход топлива. Камаз считается уникальным грузовиком российского производства, автовладельцы любят его за простоту обслуживания, наличие запчастей, огромные ресурсы работы.

Вообще существует целых четыре варианта двигателей Камаза. Евро 1, Евро2, Евро3, Евро 4. Данные модели Cummins (Камминс) шестицилиндровые, отличаются по соответствию международному стандарту. Регулировка клапанов всех вышеуказанных моторов производится практически одинаково.

Клапан двигателя подает определенное количество топливно-воздушной смеси либо просто воздуха, выводя отработанные газы. Регулировка клапанов производится только после минимального получасового простоя двигателя. Важно, чтобы ДВС был холодным, так как «на горячую» регулировать компоненты нельзя.

Обязательная регулировка клапанов требуется Камазу, как правило, после прохождения первых двухсот тысяч километров. Соответственно, несколько лет «жизни» тягача скорее всего обойдутся без данного процесса. Техническое обслуживание чаще всего производится на авторизованном сервисном центре, однако, чтобы автолюбители могли самостоятельно обслуживать авто, завод заблаговременно позаботился о выпуске специальных инструментов регулировки. Одному проводить регулировку будет неудобно, коленчатый вал проворачивается снизу, поэтому машину придется загонять на смотровую яму. Картер маховика содержит специальное окно, маховик — отверстие. Вставляем между отверстиями металлический прут соответствующего диаметра, чтобы можно было легко провернуть маховик. Упершись в одну сторону, прут выйдет с другой стороны, маховик можно будет вращать оттуда тоже. Вращение маховика проходит по радиусу коленчатого вала (по типу модели работающего двигателя). После того как стопор войдет в углубление, примет нужную позицию, маховик будет соответствовать положению первого поршневого цилиндра.

Топливный насос имеет определенную метку сжатия топлива. После правильного режима установки относительно метки, маховик занимает корректное положение. Прут убирается, чтобы можно было повернуть коленчатый вал дважды, соответственно шестидесяти градусам — имитация положения рабочего момента первого и пятого цилиндров. После регулировки данных компонентов переходим к следующим — второму, четвертому, поворачивая опорный прут до состояния ста восьмидесяти градусов. Плюс шесть дополнительных отверстий соответствуют клапанам три, шесть, далее регулируются семь, восемь. По сути регулировка — процесс выставления определенного зазора между штоком и коромыслом, используя регулировочный винт, застопоренную гайку. Стопоренная гайка закручивается, винт напротив ослабляется, между коромыслом устанавливается щуп, имеющий при нормальном состоянии зазор 0,35-0,45. Регулировочный винт притягивается так, чтобы щуп подтянулся, затягивается стопорная гайка. Последний этап — установка крышек.

Зачем нужна регулировка?

Правило того, что каждая деталь механизма имеет свое строго отведенное место в случае работы с мотором дополняется правилом отрегулированных механизмов, ведь система запуска ДВС — это набор постоянно повторяющихся одинаковых циклов, постепенно приводящих мелкие компоненты в дистрой. Помимо того, что детали можно менять, ремонтировать, необходимо иногда осуществлять регулировку. Почему это важно?

  • Тепловые зазоры клапанов должны всегда оставаться одинаковыми, иначе будет нарушена работа мотора на всех видах скоростей (высоких, низких).
  • Неправильная настройка зазора между кулаком распределяющего вала постепенно разгерметизирует цилиндрический механизм, сокращая рабочий ресурс двигателя.
  • Слишком большие интервалы между седлом и боковыми головками цилиндров могут спровоцировать перегорание клапана.
  • Во время сжатия клапана соприкасаются с поршнями, поэтому если промежуток будет слишком большим, они могут просто не «встретиться», либо провзаимодействовать не в полную силу.

Регулировка зависит от модификации мотора, поэтому проводится по-разному. Процесс практически всегда вызывает сложности, потому что сложно выставлять каждый отдельный поршень в верхнюю метровую точку, когда топливо сжимается в камере сгорания. Кроме того, регулировка требует определенной последовательности действий. Новичку в данном вопросе, скорее всего, понадобится напарник.

После заводки двигателя результаты, как правило, ощутимые. Наиболее популярный двигатель модели 5490 — приёмистый мощный мотор четыреста двадцать восемь лошадиных сил модели Daimler. Данная модификация имеет шесть цилиндров, вместе с шестнадцати ступенчатой коробкой ход автомобиля становится действительно тяговитым. Мотор становится более приемистым ввиду равномерности работы цилиндров. Основной проблемой работы Камаза 5490 считается отсутствие быстрых поставок деталей, ведь реновированная модель вышла на рынок сравнительно недавно. Многие автолюбители предпочитают заказывать китайские аналоги, однако регулировка клапанов — запланированный процесс, поэтому поставку лучше подгадать, используя только аналоговые камазовские запчасти.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Модель Камаза 5490 — магистральный тягач обновленного типа. На российских дорогах данная модификация представлена сравнительно недавно, поэтому мнения относительно работы грузовика встречаются совершенно разные. Однако мощные технические характеристики на порядок выше для своего сегмента, не уступающие зарубежным тягачам, подкреплены хорошей ценой, поэтому грузовик весьма популярен.

[~PREVIEW_TEXT] =>

Модель Камаза 5490 — магистральный тягач обновленного типа. На российских дорогах данная модификация представлена сравнительно недавно, поэтому мнения относительно работы грузовика встречаются совершенно разные. Однако мощные технические характеристики на порядок выше для своего сегмента, не уступающие зарубежным тягачам, подкреплены хорошей ценой, поэтому грузовик весьма популярен.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => Array ( [ID] => 8619 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-05-07 14:49:05.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 519 [WIDTH] => 930 [FILE_SIZE] => 80686 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/794 [FILE_NAME] => 79433a79c8bee522cedb7f7071a46156. jpg [ORIGINAL_NAME] => maxresde.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => dca70ef39d37cb45dd735708a09f499c [~src] => [SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [UNSAFE_SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [SAFE_SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [ALT] => Регулировка клапанов Камаза [TITLE] => Регулировка клапанов Камаза ) [~DETAIL_PICTURE] => 8619 [TIMESTAMP_X] => 07.05.2019 14:49:05 [~TIMESTAMP_X] => 07.05.2019 14:49:05 [ACTIVE_FROM] => 13.04.2019 10:00:00 [~ACTIVE_FROM] => 13.04.2019 10:00:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/regulirovka-klapanov-kamaza/ [~DETAIL_PAGE_URL] => /press/articles/regulirovka-klapanov-kamaza/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => regulirovka-klapanov-kamaza [~CODE] => regulirovka-klapanov-kamaza [EXTERNAL_ID] => 508501019 [~EXTERNAL_ID] => 508501019 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 13. 04.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Регулировка клапанов Камаза [SECTION_META_KEYWORDS] => Регулировка клапанов Камаза [SECTION_META_DESCRIPTION] => Регулировка клапанов Камаза [SECTION_PAGE_TITLE] => Регулировка клапанов Камаза [ELEMENT_META_TITLE] => Регулировка клапанов Камаза [ELEMENT_META_KEYWORDS] => Регулировка клапанов Камаза [ELEMENT_META_DESCRIPTION] => Регулировка клапанов Камаза [ELEMENT_PAGE_TITLE] => Регулировка клапанов Камаза [SECTION_PICTURE_FILE_ALT] => Регулировка клапанов Камаза [SECTION_PICTURE_FILE_TITLE] => Регулировка клапанов Камаза [SECTION_DETAIL_PICTURE_FILE_ALT] => Регулировка клапанов Камаза [SECTION_DETAIL_PICTURE_FILE_TITLE] => Регулировка клапанов Камаза [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Регулировка клапанов Камаза [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Регулировка клапанов Камаза [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Регулировка клапанов Камаза [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Регулировка клапанов Камаза ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 13. 04.2019 10:00:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Регулировка клапанов Камаза [ELEMENT_CHAIN] => Регулировка клапанов Камаза [BROWSER_TITLE] => Регулировка клапанов Камаза [KEYWORDS] => Регулировка клапанов Камаза [DESCRIPTION] => Регулировка клапанов Камаза ) [IMAGES] => Array ( [0] => Array ( [ID] => 8619 [TIMESTAMP_X] => Bitrix\Main\Type\DateTime Object ( [value:protected] => DateTime Object ( [date] => 2019-05-07 14:49:05.000000 [timezone_type] => 3 [timezone] => Europe/Moscow ) ) [MODULE_ID] => iblock [HEIGHT] => 519 [WIDTH] => 930 [FILE_SIZE] => 80686 [CONTENT_TYPE] => image/jpeg [SUBDIR] => iblock/794 [FILE_NAME] => 79433a79c8bee522cedb7f7071a46156. jpg [ORIGINAL_NAME] => maxresde.jpg [DESCRIPTION] => [HANDLER_ID] => [EXTERNAL_ID] => dca70ef39d37cb45dd735708a09f499c [~src] => [SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [UNSAFE_SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [SAFE_SRC] => /upload/iblock/794/79433a79c8bee522cedb7f7071a46156.jpg [ALT] => Регулировка клапанов Камаза [TITLE] => Регулировка клапанов Камаза [TMB] => Array ( [SRC] => /upload/resize_cache/iblock/794/400_300_1/79433a79c8bee522cedb7f7071a46156.jpg [WIDTH] => 0 [HEIGHT] => 0 [SIZE] => ) ) ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Модель Камаза 5490 — магистральный тягач обновленного типа. На российских дорогах данная модификация представлена сравнительно недавно, поэтому мнения относительно работы грузовика встречаются совершенно разные. Однако мощные технические характеристики на порядок выше для своего сегмента, не уступающие зарубежным тягачам, подкреплены хорошей ценой, поэтому грузовик весьма популярен. Долгое время предшественник 5320 являлся лидером российских дорог, выпуск автомобиля был остановлен только в 2001 году. Многие аспекты технического устройства достались 5490 по наследству. Раньше комплектация Камаза предполагала установки двигателя 740, однако данная модель давно устарела, уступив место более современным моделям класса Евро.

Комплектация модели 5490 включает в себя либо «родной» двигатель внутреннего сгорания от производителя из Татарстана, либо оснащен двумя усиленными модификациями от Мерседеса. Вопрос силовой мощности определяет итоговую комплектацию. Например, самосвалы 6520 имеют несколько вариантов двигателя, Евро 2, Евро 3 мощностью четыреста лошадиных сил — более мощные, экологичные, имеют уменьшенный расход топлива. Камаз считается уникальным грузовиком российского производства, автовладельцы любят его за простоту обслуживания, наличие запчастей, огромные ресурсы работы.

Вообще существует целых четыре варианта двигателей Камаза. Евро 1, Евро2, Евро3, Евро 4. Данные модели Cummins (Камминс) шестицилиндровые, отличаются по соответствию международному стандарту. Регулировка клапанов всех вышеуказанных моторов производится практически одинаково.

Клапан двигателя подает определенное количество топливно-воздушной смеси либо просто воздуха, выводя отработанные газы. Регулировка клапанов производится только после минимального получасового простоя двигателя. Важно, чтобы ДВС был холодным, так как «на горячую» регулировать компоненты нельзя.

Обязательная регулировка клапанов требуется Камазу, как правило, после прохождения первых двухсот тысяч километров. Соответственно, несколько лет «жизни» тягача скорее всего обойдутся без данного процесса. Техническое обслуживание чаще всего производится на авторизованном сервисном центре, однако, чтобы автолюбители могли самостоятельно обслуживать авто, завод заблаговременно позаботился о выпуске специальных инструментов регулировки. Одному проводить регулировку будет неудобно, коленчатый вал проворачивается снизу, поэтому машину придется загонять на смотровую яму. Картер маховика содержит специальное окно, маховик — отверстие. Вставляем между отверстиями металлический прут соответствующего диаметра, чтобы можно было легко провернуть маховик. Упершись в одну сторону, прут выйдет с другой стороны, маховик можно будет вращать оттуда тоже. Вращение маховика проходит по радиусу коленчатого вала (по типу модели работающего двигателя). После того как стопор войдет в углубление, примет нужную позицию, маховик будет соответствовать положению первого поршневого цилиндра.

Топливный насос имеет определенную метку сжатия топлива. После правильного режима установки относительно метки, маховик занимает корректное положение. Прут убирается, чтобы можно было повернуть коленчатый вал дважды, соответственно шестидесяти градусам — имитация положения рабочего момента первого и пятого цилиндров. После регулировки данных компонентов переходим к следующим — второму, четвертому, поворачивая опорный прут до состояния ста восьмидесяти градусов. Плюс шесть дополнительных отверстий соответствуют клапанам три, шесть, далее регулируются семь, восемь. По сути регулировка — процесс выставления определенного зазора между штоком и коромыслом, используя регулировочный винт, застопоренную гайку. Стопоренная гайка закручивается, винт напротив ослабляется, между коромыслом устанавливается щуп, имеющий при нормальном состоянии зазор 0,35-0,45. Регулировочный винт притягивается так, чтобы щуп подтянулся, затягивается стопорная гайка. Последний этап — установка крышек.

Правило того, что каждая деталь механизма имеет свое строго отведенное место в случае работы с мотором дополняется правилом отрегулированных механизмов, ведь система запуска ДВС — это набор постоянно повторяющихся одинаковых циклов, постепенно приводящих мелкие компоненты в дистрой. Помимо того, что детали можно менять, ремонтировать, необходимо иногда осуществлять регулировку. Почему это важно?

Регулировка зависит от модификации мотора, поэтому проводится по-разному. Процесс практически всегда вызывает сложности, потому что сложно выставлять каждый отдельный поршень в верхнюю метровую точку, когда топливо сжимается в камере сгорания. Кроме того, регулировка требует определенной последовательности действий. Новичку в данном вопросе, скорее всего, понадобится напарник.

После заводки двигателя результаты, как правило, ощутимые. Наиболее популярный двигатель модели 5490 — приёмистый мощный мотор четыреста двадцать восемь лошадиных сил модели Daimler. Данная модификация имеет шесть цилиндров, вместе с шестнадцати ступенчатой коробкой ход автомобиля становится действительно тяговитым. Мотор становится более приемистым ввиду равномерности работы цилиндров. Основной проблемой работы Камаза 5490 считается отсутствие быстрых поставок деталей, ведь реновированная модель вышла на рынок сравнительно недавно. Многие автолюбители предпочитают заказывать китайские аналоги, однако регулировка клапанов — запланированный процесс, поэтому поставку лучше подгадать, используя только аналоговые камазовские запчасти.

Регулировка клапанов - "АвтоОкей" - круглосуточный автосервис в Самаре

Многие автовладельцы начинают задаваться таким вопросом, когда становится хорошо различим, так называемый, «стук клапанов». Звук достаточно специфичен, поэтому перепутать его с другими вряд ли удастся. Он выделяется характерным «цокающим» тембром и ритмичностью. Иногда может пропадать после долгого прогрева двигателя. Такая ситуация требует регулировки клапанов.

Регулировка клапанов в автосервисе

Говоря о регулировке клапанов на СТО, подразумевают работы по обеспечению тепловых зазоров в клапанном механизме, точно соответствующих предписанной норме (см. руководство по ремонту ТС). Часто эта процедура совмещается с обслуживанием или ремонтом ГРМ, так как именно он приводит клапаны в движение.

Регулировка клапанов в разных центрах Самары производится одинаково: мастер берет специальный плоский щуп и поворачивает регулировочные винты коромысел в выбранную сторону. Конечно, такая работа выполняется на остывшем, холодном двигателе. Сначала поршень цилиндра устанавливается в самую верхнюю точку такта сжатия. В это время клапаны цилиндра должны оставаться закрытыми, и их коромысла – свободно качаться.

Затем отпускается контргайка на болте, ответственном за регулировку. При помощи щупа подбирается нужный зазор, а контргайка затягивается обратно. Здесь большинство допускает весьма распространенную ошибку, не проверяя полученный результат. В момент затяжки гайки зазор может измениться (при неаккуратном выполнении процедуры). Поэтому опытные автослесари всегда проверяют расстояние еще раз: если щуп проходит в него с небольшим усилием, значит, зазор установлен идеально. А при затрудненном или слишком легком прохождении, следует еще раз выполнить операцию. Именно в целях правильного и грамотного производства подобных работ рекомендуется поручать манипуляции по обслуживанию ГРМ знающим автослесарям. Конечно, при этом стоимость регулировки клапанов будет выше, но это оправданные траты.

Точно так же регулируются зазоры и на клапанах других цилиндров (кстати, цены на регулировку клапанов автомобиля зависят и от количества цилиндров). И здесь так же важно соблюдать установленные правила. Например, учитывать порядок работы цилиндров, выполнять все повороты коленчатого вала по часовой стрелке (а не наоборот), взявшись исключительно за пусковую рукоятку или болт шкива генератора.

Проверка

После окончания всех манипуляций по регулировке клапанов выполняется проверка. Для этого производится проверка двигателя, а точнее, его работы на всех режимах. При этом должны отсутствовать замеченные ранее и новые посторонние звуки. Очень важно, чтобы клапаны были правильно притерты и не имели повреждений на концах.

Сколько стоит регулировка клапанов

Узнать стоимость услуги можно позвонив по телефону либо скачав прайс-лист нашего автосервиса. Обращайтесь!

Наименование работСтоимость работ
Регулировка клапановот 1000

Регулировка клапанов Suzuki Jimny в Москве – Сузуки Кунцево официальный дилер

Клапанный механизм четырехтактных двигателей Suzuki Jimny обеспечивает своевременную подачу воздуха в камеры сгорания и удаление газов из нее. От правильной настройки зависит ровная работа мотора и ресурс клапанного блока. Владельцам таких машин, выпущенных после 2005 года, нужно знать, когда требуется регулировка клапанов Suzuki Jimny и куда обратиться за такой услугой в Москве. Наш автосалон Suzuki Центр Кунцево действует на правах официального дилера японского концерна, и мы имеем все необходимое для качественного обслуживания японских ДВС.

Когда пора регулировать клапана

Регулировка клапанов Suzuki Jimny не имеет четкого регламента. На моделях до 2005 года устанавливались гидрокомпенсаторы, поэтому там регулировать вообще ничего не требуется. А вот более новые версии Jimny уже не имеют таких элементов в ГБЦ, поэтому нуждаются в периодической настройке. Как правило, это определяется по работе двигателя, заставляя владельца автомобиля обратиться на сервис. Самым характерным симптомом выступает цокот под капотом. Сперва он слышен только на холодную, но потом начинает проявляться и на прогретом ДВС.

Причиной увеличения теплового зазора служит постепенная выработка на клапанах и механические нагрузки. Кроме стрекота из-под капота, признаками неисправности являются хлопки несгоревшего топлива и падения тяги. Чтобы не доводить автомобиль до такого состоянии, рекомендуем обращаться к нам на сервис каждые 25-30 тыс. км пробега, тем более что цена такого обслуживания ДВС невелика.

Особенности процедуры

Для установки правильного теплового зазора необходимы специальные шайбы, сечение которых соответствует требуемому параметру. Если зазор будет меньше, то при нагреве и расширении металла, клапана начнут сильно биться о посадочные места и могут прогореть. При завышении промежутка несгоревшее топливо способно проникнуть во впускной или выпускной коллектор, создавая громкие хлопки.

Сразу угадать сечение подходящей шайбы невозможно, поэтому регулировка клапанов Suzuki Jimny у официального дилера происходит с помощью комплекта таких приспособлений, где подбирается нужный размер. Это обеспечивает максимальную точность настройки теплового зазора и правильную работу двигателя. После того как сечение подобрано, осуществляется поочередная установка шайб в посадочные места. Для этого используется особое приспособление. Все это уже имеется у нас в наличие, поэтому обслуживание происходит максимально быстро и просто.

Записаться на сервис к официальному дилеру Suzuki Кунцево можно по телефону: +7 (495) 933-40-33.

Как установить и отрегулировать зазор клапана, как в Pro


Установка и регулировка зазора клапана часто упускается из виду как простая и бесхитростная задача для надлежащего обслуживания двигателя, однако многое можно получить, обращая внимание на зазор клапана. Хорошая первоначальная настройка и пристальное наблюдение за зазором клапана могут предупредить вас о проблеме, прежде чем она приведет к пагубной смерти вашей силовой установки. Мы проконсультировались с некоторыми ведущими производителями двигателей, чтобы узнать, что каждый должен знать о настройке и регулировке зазора клапана.

О наших экспертах

Мы хотели знать все, что нужно знать о регулировке зазора клапана, поэтому мы связались с некоторыми из самых уважаемых производителей двигателей с высокими характеристиками, чей совокупный опыт в создании первоклассных гоночных двигателей насчитывает более 110 лет и чьи резюме читаются как пожизненные достижения участников в International Зал славы дрэг-рейсинга. Эти давние производители двигателей хорошо известны своим опытом и знаниями в области двигателей, поэтому мы собрали все необходимое, чтобы составить окончательное руководство по настройке зазора клапана.Обратимся к нашим экспертам:

Скотт Шафирофф более тридцати лет занимается гоночными и гоночными двигателями. В настоящее время владелец Shafiroff Race Engines and Components.

Пэт Муси начал участвовать в гонках в 1969 году и по пути стал восьмикратным чемпионом Pro Street с более чем 40-летним опытом сборки двигателей. Владелец Pat Musi Performance.

Дэвид Рехер начал производство двигателей вместе с Бадди Моррисоном в 1971 году в задней части магазина автозапчастей в Мэнсфилде, штат Техас.Мастер-производитель двигателей Рехер возглавляет компанию Reher-Morrison Racing Engines на протяжении почти 40 лет.

Мы также связались с Эшли Ньюман , техническим консультантом COMP Cams, чтобы узнать мнение производителя о настройке зазора клапана. Ньюман также является опытным гонщиком на кольцевых гонках, который понимает реальный мир, «черт возьми» отношение к обслуживанию зоны карьера, а также к обслуживанию в условиях лабораторного типа.

Установка и регулировка зазора клапана часто упускается из виду как упрощенная и бесхитростная, но ведущие производители двигателей рассматривают это как ключевую задачу профилактического обслуживания.

Понимание причины правильного зазора клапана

Зазор клапана, который представляет собой зазор между концом коромысла и концом штока клапана, представляет собой тонкий баланс между долговечностью и максимальной мощностью. Большинство распределительных валов поставляются с картой характеристик кулачка, в которой указаны рекомендуемые настройки зазора клапана. Скотт Шафирофф объяснил: «Ваша видеокарта - это не номер, по которому ваша машина будет работать лучше всего, это всего лишь отправная точка. Некоторые компании-производители кулачков публикуют номер на кулачковой карте, который представляет собой минимальное количество ресниц, потому что, если вы проведете их более плотно, чем это, пандуса не будет или они будут работать слишком грубо. Однако, если вы запустите их слишком свободно, это будет тяжелее для клапанного механизма. Так что между прочностью и мощностью всегда есть компромисс ».

Шафриофф продолжил проиллюстрировать эту мысль, сказав: «Если вы можете плотнее задействовать кулачок и получить такую ​​же производительность, вам будет лучше, если вы не опуститесь ниже минимального уровня ресниц. Чем слабее вы бежите, тем тяжелее для лифтеров. Вы должны найти ту золотую середину, в которой ваша машина работает лучше всего, и немного сбавить обороты. Это значительно увеличивает долговечность и практически ничего не снижает мощности.Это умный способ участвовать в гонках ».

Дэвид Рехер говорит, что «сломанный подъемник - это самый разрушительный отказ компонента, если не считать сломанного шатуна». Проверка зазора клапана позволит вам узнать о проблеме до того, как она приведет к катастрофе.

Дэвид Рехер повторил предупреждение о тщательной проверке зазора клапана. Слишком большой зазор между коромыслом и штоком клапана может повредить толкатель. По словам Рехера, «сломанный подъемник - это самый разрушительный отказ компонента, если не считать сломанного шатуна.Каждый раз, когда мы ремонтируем двигатель, мы очень внимательно осматриваем бывшие в употреблении роликовые подъемники. Простое профилактическое обслуживание, такое как регулярная проверка зазора клапана, может сэкономить гонщику много денег ».

Уловки с зазором клапанов Musi начинаются со сборки клапанного механизма. «Убедиться, что в отверстии подъемника нет заусенцев и подъемники вращаются в отверстии», - критически важно в книге Муси. «Просто пропустите шлифовальный станок с подъемником через отверстия, чтобы удалить любые зазубрины, заусенцы или коррозию», - продолжил он.

Уловки с зазором клапана Пэта Муси начинаются при сборке клапанного механизма, когда необходимо убедиться, что в отверстии подъемника нет заусенцев и подъемники вращаются в отверстии.

Начало работы

Независимо от того, что вы слышали, нет ничего удивительного в том, чтобы установить зазор клапана на кулачках с плоским толкателем. Независимо от того, имеете ли вы дело с гидравлическими или механическими кулачками с плоским толкателем, у нас есть процедура, которая сделает эту очень важную задачу гладкой, как масло.

Начиная с установки коромысла, убедитесь, что толкатели были установлены через направляющую пластину в центр подъемника. Эшли Ньюман из COMP Cam рекомендует, чтобы «все толкатели были предварительно смазаны или загрунтованы через отверстия для толкателей.”

Начните с проверки, чтобы убедиться, что все толкатели были установлены через направляющую пластину в центр подъемника.

Затем нанесите небольшое количество монтажной смазки как на наконечники штока клапана, так и на седла толкателя коромысла. Мы добились большого успеха со сборочной смазкой для камер COMP Cams, и она стала основным продуктом в гараже PowerTV. После того, как концы стержней клапана и седла коромысла будут покрыты сборочной смазкой, коромысла можно установить на шпильку коромысла.Нанесите большое количество монтажной смазки на шар коромысла, поместите его на штифт коромысла плоской стороной цапфы вверх. Еще раз проверьте, чтобы толкатели правильно сидели в подъемниках и сиденьях коромысел. Используя этот точный процесс, установите все коромысла. Ньюман сказал нам: «Чрезвычайно важно установить коромысла без вращения двигателя, потому что вы можете случайно согнуть толкатель, не подозревая об этом».

Убедиться, что толкатели отцентрированы в чашке подъемника, очень важно для настройки зазора клапана.

Установите регулировочную гайку, затянув гайку «от руки» до точки, в которой шток толкателя не имеет люфта, но все равно будет вращаться пальцами. Повторяйте этот процесс до тех пор, пока не будут установлены все толкатели и не будут установлены все коромысла.

Наконец, пора установить зазор клапана. Наши эксперты сказали нам, что лучший способ, который они нашли, - это установить лючок, по одному цилиндру за раз, в правильном порядке. Убедившись, что болт демпфера установлен в коленчатый вал, проверните двигатель рукой в ​​направлении его нормального вращения.

Регулировочный зазор клапана на гидравлических подъемниках не требует щупа. Процесс такой же для коромысел из штампованной стали (например, изображенных на фото) или коромысел с роликовыми наконечниками.

Для распредвалов гидравлических подъемников

Когда выпускной клапан только начинает открываться на первом цилиндре в порядке зажигания, отрегулируйте впускной клапан, слегка ослабив регулировочную гайку, вращая толкатель, пока не почувствуете зазор в коромысле. Затягивайте регулировочную гайку до тех пор, пока не будет снята слабина коромысла и толкателя.Слегка поверните толкатель пальцами, когда вы затягиваете регулировочную гайку, и вы должны почувствовать точку, в которой есть небольшое сопротивление (это называется Zero Lash). Поверните регулировочную гайку на ½ оборота после этого момента, чтобы обеспечить оптимальную предварительную нагрузку для коромысла, толкателя и подъемника. По словам Ньюмана, «в типичном гидравлическом подъемнике вы должны искать преднатяга 0,030–0,60». Следуйте этой процедуре, тщательно регулируя каждый впускной клапан в соответствии с порядком работы цилиндра.

Когда все впускные клапаны настроены на правильный зазор, вы можете отрегулировать выпускные клапаны.Используя ту же процедуру, что и с впускными клапанами, вам необходимо повернуть двигатель до тех пор, пока впускной толкатель не переместится полностью вверх и не начнет вращаться чуть выше максимального подъема. Теперь можно отрегулировать выпускной клапан. Когда все впускные и выпускные клапаны установлены с надлежащим зазором, все ведущие производители двигателей обычно проводят двойную проверку, вращая двигатель и снова проверяя каждый клапан, начиная с первого цилиндра в порядке зажигания.

Для регулировки зазора клапана на сплошных кулачках подъемника требовалось использование щупа и спецификационной карты, поставляемой с распредвалом.

Распредвалы с твердым подъемником

Крепление клапана распредвала с цельным подъемником или механическим механизмом очень похоже на крепление распредвалов гидравлического подъемника. Еще раз, самая важная часть - не забывать настраивать только один клапан на одном цилиндре за раз - начиная с первого цилиндра в порядке зажигания и продвигаясь до последнего цилиндра.

Единственная разница в установке зазора на распредвалах со сплошным подъемником заключается в том, что после достижения нулевого зазора вы регулируете впускной клапан, ослабляя регулировочную гайку до тех пор, пока не почувствуете зазор на коромысле.Затем вы можете установить люфт на клапанах в соответствии со спецификациями, указанными в вашей спецификации распредвала, которая прилагалась к распредвалу. Закрутите гайку коромысла впуска, вставив щуп нужной толщины между штоком клапана и концом коромысла. Затягивайте регулировочную гайку до тех пор, пока при перемещении щупа не возникнет легкое сопротивление. Не затягивайте слишком сильно, иначе вы рискуете повредить распределительный вал за короткий промежуток времени.

Затягивайте регулировочную гайку до тех пор, пока не появится легкое сопротивление при перемещении щупа.

Лучшие производители двигателей дают нам 7 советов по настройке зазора клапана:

Найдите золотую середину. Дэвид Рехер объяснил: «Вы должны найти ту золотую середину, в которой ваша машина работает лучше всего, и немного сбавить обороты. Это значительно увеличивает долговечность и почти ничего не отнимает у мощности ».

Установить зазор клапана «холодный». Скотт Шафриофф напомнил: «Цилиндры нагреваются с разной скоростью, но холод остается холодным». Шафриофф сказал нам устанавливать зазор клапана при холодном двигателе и еженедельно проверять зазор клапана, когда двигатель находится при температуре окружающего воздуха.Это даст вам лучшее представление о том, когда происходит изменение зазора в одном из цилиндров.

Игнорируйте метод настройки зазора клапана «Руководство Чилтона». Рехер и Муси согласны с тем, что этот метод работает только для распредвалов умеренных уличных условий. Наилучшая последовательность установки зазора клапана - это порядок срабатывания. Это требует меньшего проворачивания коленчатого вала и гарантирует, что перекрытие клапанов не будет проблемой.

Правило EO / IC (открытие выхлопа и закрытие входа). Установите зазор впускного клапана, когда выпускной клапан начинает открываться. Это поместит всасывающий подъемник в базовую окружность, где вы хотите, чтобы он находился. Затем установите зазор выпускного клапана, когда впускной клапан находится примерно на полпути вниз со стороны закрытия.

Будьте последовательны. По словам Муси, «регулировка люфта клапана - это не ракетостроение, но вы можете помочь себе, если будете последовательны. Проверяйте ресницы каждый раз одинаково, иначе они будут повсюду. Вы не узнаете, когда у вас возникнут проблемы ».

Зазор обратного клапана еженедельно. Дэвид Рехер говорит: «Мое правило предотвращения номер один - никогда не игнорировать значительное изменение зазора клапана.Если у одного клапана зазор внезапно на 20 тысячных больше, чем у других клапанов, выясните, почему. Клапан погнут, подъемник сломан, наконечник толкателя сгорел? Если вы тщательно проверяете зазор клапана, вы можете обнаружить эти проблемы до того, как они нанесут дальнейший ущерб ».

Знайте, с чем имеете дело. Если вы используете хитрые запасные части, такие как алюминиевые блоки или титановые клапаны, следуйте рекомендациям производителя по обслуживанию, например, регулировке зазора клапана. Особые компенсации за эти экзотические материалы производитель уже рассчитал.

Правильно установленный зазор клапана поразит вашу семью и друзей и может даже помочь вам выиграть несколько гонок.

Заключение

Регулировка зазора клапана может быть пугающей для обычного Джо, но, разговаривая с ведущими производителями двигателей, зазор клапана - это простая и базовая процедура технического обслуживания, которая, когда выполняется с определенной целью, представляет собой прогулку по парку. Найти золотую середину, быть последовательным и следовать распорядку - вот ключи к профессиональному процессу настройки клапана. Используя эти наконечники для клапанов от наших экспертов, вы можете удивить свою семью и друзей и повлиять на другие головки шестерен своим новым опытом.Обладая этими знаниями, вы можете стать самым быстрым парнем на трассе. Как минимум, вы будете самым быстрым парнем в округе, к тому же у вас будет право хвастаться самым точным ударом клапана. В любом случае вы зарабатываете бонусные «крутые» баллы с семьей и друзьями.

Основы настройки и регулировки зазора клапана

(Изображение / Джефф Смит)

Разработчики двигателей последних моделей, таких как GM LS, Ford Modular и Chrysler Gen III Hemi, во многом упростили задачу для энтузиастов производительности.

Не последним из них является система сетчатого зазора, в которой изготовителю двигателя не нужно настраивать предварительную нагрузку гидравлического подъемника на всех 16 клапанах.

В системе сетчатых ремней заданное расстояние между подъемником (на основной окружности выступа кулачка) и коромыслом создает предварительную нагрузку на подъемник в зависимости от длины толкателя. Чтобы установить предварительную нагрузку, все, что необходимо, - это затянуть болты на коромысле. Это так просто.

Это не относится к более старым двигателям, таким как Chevys и Ford с малым и большим блоком.Эти и многие другие двигатели требуют регулировки либо предварительной нагрузки на гидравлическом подъемнике, либо установки механического зазора (зазора) кулачка для каждого отдельного клапана.

В доисторические времена тюнеры устанавливали люфт или предварительную нагрузку при снятой клапанной крышке и работающем двигателе, создавая маслянистый беспорядок. Есть более чистый и эффективный способ добиться этого при неработающем двигателе.

Давайте начнем с обзора, зачем нужны зазоры для механических кулачков, а для гидравлических подъемников необходим предварительный натяг.

Для механических распределительных валов, как плоских толкателей, так и роликов, требуется зазор между выступом кулачка и толкателем. Старые распредвалы были разработаны с гораздо более широкими зазорами, чем современные распредвалы. Например, оригинальный 302 c.i.d. В двигателях Z-28 использовался механический распредвал с плоским толкателем, который требовал зазора 0,030 дюйма, когда двигатель был горячим. Механические ролики с текущими характеристиками снизили этот показатель до 0,010–0,12 дюйма.

Гидравлические подъемники работают иначе.В них используется небольшой поршень внутри корпуса подъемника, поддерживаемый коротким столбом масла. Подъемник рассчитан на предварительную нагрузку или сжатие на определенную величину. Это создает короткий столб масла под давлением под поршнем, который автоматически компенсирует расширение при достижении двигателем рабочей температуры. Этот столб масла поддерживает правильное открытие и закрытие клапана во всем рабочем диапазоне температур двигателя. Это не относится к механическим распределительным валам, где зазор изменяется при холодном двигателе по сравнению с нормальной рабочей температурой.

На самом деле существует несколько процедур для регулировки зазора при неработающем двигателе, но мы покажем вам тот, который легче всего запомнить.

Этот процесс не требует запоминания порядка включения двигателя. Создатель этой идеи утерян для истории, но он, вероятно, был дизайнером кулачков или гонщиком, которого интересовал простой процесс, который легко выполнить.

Важной частью настройки зазора или предварительного натяга является обеспечение Лифт, с которым вы будете работать, находится на основной окружности лепестка. Это очень важный. Для этой демонстрации мы будем использовать большой блок Chevy. Пока мы используя этот конкретный двигатель, этот процесс можно использовать на любом четырехтактном двигатель внутреннего сгорания, потому что все они работают одинаково.

Мы называем этот процесс «Отверстие выхлопа-закрывание впуска» (EO-IC). Если вы медленно поворачиваете двигатель по часовой стрелке, следите за работой клапанов. Когда выпускной клапан начинает открываться, всасывающий подъемник помещается на тот же цилиндр на основной окружности впускного лепестка.Это позволяет установить зазор или предварительную нагрузку на впускной лепесток.

Затем, если вы повернете двигатель примерно на 1½ оборота, впускной клапан начнет цикл подъема. Когда коромысло впуска находится более чем на полпути вниз от закрывающей стороны, это поместит выпускной клапан на его базовую окружность, чтобы его можно было отрегулировать.

Если вы не уверены в впускном или выпускном клапане, простой способ сделать это - совместить выпускной порт с его клапаном. Это иногда легче, чем отслеживать впускной порт.Если вы найдете выпускной клапан, другой клапан с впуском.

Мы рассмотрим один цилиндр на нашем большом блоке, чтобы показать, как это работает.

Когда двигатель не работает и клапанная крышка закрыта, мы хотели бы начать с цилиндра номер один, который в данном случае является ведущим цилиндром со стороны водителя. Если двигатель находится в автомобиле, вы можете ударить его стартером. Конечно, вы также можете перевернуть двигатель с помощью коленчатого болта.

Процедура начинается с поворота двигателя и наблюдения за открытием выпускного клапана.Как только выпускной клапан начинает открываться (EO), мы можем перейти к настройке предварительной нагрузки на впускной клапан для этого цилиндра. Наш конкретный большой блок работает с гидравлическим распредвалом с плоским толкателем, поэтому нам нужно установить предварительную нагрузку на подъемник примерно на пол-оборота.

Предположим, мы устанавливаем предварительную нагрузку впервые. Ослабив коромысло, затяните регулятор на штифте коромысла, пока ощущение зазора с коромыслом и отсутствие напряжения на толкателе. Вы также можете крутить или крутить толкатель пальцами левой руки, как вы затягиваете регулятор коромысла правой рукой.Если это новый двигатель, мы хотели бы выполнить эту регулировку зазора перед установкой впускного коллектора, чтобы мы могли наблюдать за чашкой в ​​подъемнике, чтобы точно определить, когда достигнуто. Если двигатель полностью собран, обратите особое внимание на то, когда толкатель зазор устранен. Это нулевой удар.

Чтобы установить предварительный натяг, просто затяните регулировочную гайку еще на пол-оборота после нулевого зазора. Если вы устанавливаете зазор на распределительном валу с механическим подъемным механизмом, используйте соответствующий щуп между наконечником клапана и коромыслом и регулируйте зазор до тех пор, пока не появится разумный рывок или натяжение щупа.Установив на этот цилиндр как впускной, так и выпускной клапаны, мы можем перейти к каждому соседнему цилиндру. Я предпочитаю делать по одному цилиндру последовательно. Это сводит к минимуму ошибки из-за пропуска пары клапанов.

Одна из переменных - это величина предварительной нагрузки. В течение десятилетий более старые двигатели требовали предварительной нагрузки от трех четвертей до одного полного оборота регулятора. Позже индустрия исполнения превратилась в уменьшенную настройку четверти оборота. Однако, если мы прочитаем инструкцию COMP, они рекомендуют три четверти или один полный оборот, как и в оригинальных.

Один из способов определить фактическую величину предварительного натяга - это счетчик ниток на шпильке коромысла. Например, в шпильке рокера 7/16 дюйма используется тонкая резьба, которая составляет 20 ниток на дюйм. Это означает один полный оборот регулятора. гайка стоит 0,050 дюйма. Как только нулевой ресниц будет определен, пол-оборота регулировочная гайка будет прижимать поршень подъемника 0,025 дюйма. Полный оборот будет производят 0,050 дюйма.

Это выходит за рамки этой истории, чтобы полностью погрузиться в расследование предварительного натяга гидравлического подъемника здесь. Скажем так, один полный поворот предварительного натяга обычно улучшает производительность гидравлического подъемника двигатели. Причина этого в том, что чем больше предварительная нагрузка, тем больше внутренняя нагрузка. поршень ближе к низу своего хода. Это уменьшает объем масла под поршнем.

Это сводит к минимуму количество воздуха, захваченного маслом, которое позволяет поршню сжиматься.

Помните, что жидкость нельзя сжимать, в то время как воздух легко сжимается. Уменьшая объем под поршнем подъемника, это создает ситуацию, когда подъемник действует больше как сплошной подъемник, что хорошо.Конечно, это предполагает, что клапанный механизм будет оставаться стабильным на высоких оборотах и ​​не будет испытывать смещения клапана.

Если происходит разделение клапанного механизма (из-за потери управления или смещения клапана), поршень толкателя мгновенно толкает вверх, удерживая клапан открытым, и двигатель теряет большую мощность. Так что предварительный натяг подъемника - палка о двух концах. С этим кратким объяснением вы, по крайней мере, поймете все связанные с этим факторы.

Следуя этой простой процедуре настройки клапанов на независимом двигателе с коромыслом, теперь вы можете быстро настроить клапаны без необходимости искать справочные материалы, устанавливать последовательности или запоминать порядок зажигания.

Просто запомните Exhaust Open - Inake Closing - EO - IC, и вы на полпути к завершению проекта.

Начните со снятия крышки клапана, и вы сможете легко провернуть двигатель либо с помощью стартера, либо вручную с помощью торцевого ключа и трещотки на коленчатом валу. Вам также понадобятся подходящие гаечные ключи для регулировки коромысел. Для замков Poly потребуется гаечный ключ для регулятора и шестигранный ключ для замка. (Изображение / Джефф Смит) Когда мы говорим о базовом круге, он ссылается на концентрическую часть лепестка (нижняя часть).Это нулевая точка подъема, которая является стандартной исходной позицией для настройки предварительного натяга подъемника или зазора. (Изображение / Джефф Смит) Когда выхлопная коромысла (на переднем плане) только начинает открываться, это помещает впускной лепесток на основной круг и позволяет нам установить предварительную нагрузку впуска, найдя нулевой зазор и добавив ¾ оборота. (Изображение / Джефф Смит) Настройка предварительного натяга на некоторых гидравлических подъемниках может быть сложной задачей, потому что поршень может очень легко давить. Когда вы затягиваете регулятор, доберитесь до нулевого зазора, вращая толкатель пальцами, чтобы установить нулевой зазор.Это важно. (Изображение / Джефф Смит) Установив предварительную нагрузку на впуске, вращайте двигатель, пока впускной клапан не окажется на стороне закрытия. Остановитесь, когда впуск почти закрыт, и теперь вы можете отрегулировать предварительную нагрузку на выпускной стороне. (Изображение / Джефф Смит) Установка зазора на механическом роликовом кулачке выполняется с использованием той же процедуры EO-IC, за исключением того, что вы добавляете требуемый горячий зазор. Кулачки большинства современных технологий имеют зазор между 0,010 и 0,020 дюймами двигателя при нормальной рабочей температуре. Регулировка клапана с двумя кулачками

| Hagerty UK

Несколько лет назад я написал подробную статью о регулировке клапана в одном двигателе с верхним расположением распредвала. В нем я сосредоточился на общей конфигурации, в которой кулачки распределительного вала перемещают набор коромысел, которые качаются на валах и толкают верхние части стержней клапанов вниз. Регулировка включает в себя измерение зазора между коромыслом и штоком клапана с помощью щупа и поворот шпильки с резьбой или вращение эксцентрика до тех пор, пока зазор не станет заданной величины, обычно около 0.006 до 0,012 дюйма.

Но я также писал, что на классических двухкамерных двигателях с верхним расположением цилиндров вместо них часто используются прокладки, предлагая: «Я могу покрыть это, когда [регулирую клапаны] своего двигателя Lotus Europa, поскольку в его головке с двумя распредвалами используются прокладки».

Сколько стоит страховать вашу машину? Узнайте в четыре простых шага.

Получить расценки

Это время пришло.

На большинстве современных автомобилей с двумя распредвалами регулировка клапана вообще не требуется, поскольку гидравлические подъемники с гидравлическим давлением и масляным питанием автоматически заполняют зазор и устраняют необходимость в какой-либо рутинной регулировке. Однако на многих старинных автомобилях с одинарными и двойными верхними распредвалами, а также на нескольких более современных Тойотах и ​​многих мотоциклах кулачковые выступы толкают толкатели (обычно известные как толкатели кулачков) вниз по штокам клапанов и регулировочным шайбам соответствующей толщины. используются между толкателями и вершинами штока каждого клапана для установки зазоров.Это проще с механической точки зрения, поскольку устраняет необходимость в клапанной системе с коромыслами и валами, но недостатком является то, что это значительно усложняет регулировку клапана.

Вместо того, чтобы просто регулировать гайку с резьбой или эксцентрик, вам нужно измерить зазоры между кулачками кулачка и толкателями, снять кулачки, вынуть толкатели и существующие прокладки, измерить прокладки или прочитать их толщину, рассчитать, какая новая прокладка толщина должна быть такой, чтобы установить зазор правильно, приобретите и установите эти прокладки, затем снова измерьте зазоры, чтобы убедиться, что вы правильно поняли.(Обратите внимание, что в двигателе S14 в BMW E30 M3 и S54 в E46 M3 также используются прокладки клапанов, но они не заглублены под толкатели ковша, и с помощью специального инструмента можно нажать на клапаны и вынуть регулировочные прокладки. без разборки.)

По этой причине, в отличие от регулировки клапанов в двигателе с коромыслами, которая может быть похожей на дзен, которая связывает вас с вашим автомобилем, выполнение этой процедуры в двигателе с регулировочными шайбами ​​является трудоемким и трудоемким процессом, которого никто не ожидает.

Прошлой весной я перестроил, собрал и установил двигатель Europa с двумя распредвалами, но признаю, что на самом деле я все еще был новичком в регулировке прокладок клапанов.У меня не было опыта выполнения регулировочных прокладок, так как у машиниста, который выполнял работы с клапаном, был готовый запас прокладок, поэтому я попросил его сделать это. Я действительно проверил зазоры, сначала на неустановленной головке, где я нашел их в спецификации, а затем еще раз, когда головка была прижата к блоку. Я обнаружил, что зазоры на №1 уменьшились, но поскольку все они должны были измениться, когда я сломал двигатель, я решил оставить их в покое. В период с апреля по ноябрь я проехал на двигателе 700 миль, поэтому, когда я поставил машину на зиму в гараж, его первая регулировка клапана после ремонта и замена масла были на повестке дня.

В любом двигателе первым шагом в регулировке клапана является измерение существующих зазоров. Для этого необходимо снять крышку клапана и повернуть двигатель в правильное положение для проверяемых клапанов. В винтажных BMW, которыми я живу и дышу, эти шаги тривиальны: крышки клапанов редко устанавливаются с герметиком, а двигатель можно легко повернуть, либо включив передачу и слегка покачав ее, либо положив пятку руки на нее. ремень вентилятора, чтобы затянуть его, а затем захватить охлаждающий вентилятор и использовать его для вращения двигателя.Затем вы найдете положение, в котором клапаны на «дополнительном цилиндре» того, который вы измеряете, находятся в перекрывающемся положении (коромысла впуска и выпуска закрывают равные части соответствующих выступов кулачка). Это гарантирует, что, например, на четырехцилиндровом двигателе, когда клапаны № 4 перекрываются, № 1 находится в ВМТ.

Ничего из этого, однако, не относилось непосредственно к Lotus. Поскольку он, вы знаете, британский, и протекает масло, если вы даже думаете о о смазке в пределах 40 футов от него, крышка клапана удерживается герметиком, и для ее снятия требовалось лезвие бритвы, рычаги и ругательства.Автомобиль стоит в очень узком месте в моем гараже, поэтому нет места, чтобы раскачать его и ударить по клапанному механизму. А поскольку это автомобиль со средним расположением двигателя, с радиатором спереди и электрическим вентилятором, нет никакого вентилятора, за который можно было бы ухватиться. Мне пришлось поставить его на подъемник средней высоты, надеть храповик на коленчатый вал снизу и поочередно тянуться под ним, чтобы вращать двигатель, и стоять на ящике для молока, чтобы измерить зазор.

Кроме того, это не похоже на двигатель с одним кулачком, где вы поворачиваете цилиндр до ВМТ и измеряете зазоры впускных и выпускных клапанов в этом положении.Клапаны расположены под небольшим углом к ​​вертикали, и для точного измерения необходимо расположить плоское пятно на задней части кулачка над клапаном, что означает, что выступы кулачка должны быть направлены вверх на одной линии со штоками клапана. С практической точки зрения это нужно делать по одному клапану за раз. Итак, вы проворачиваете двигатель не четыре, а восемь раз.

Само измерение зазора практически такое же, как у головки с коромыслами, за исключением того, что вы перемещаете лезвие щупа между выступом кулачка и толкателем, а не коромыслом и верхней частью штока клапана.Ступенчатые или так называемые щупы типа «работает, не работает» невероятно полезны для регулировки клапана. Например, если спецификация составляет 0,006–0,008 дюйма, если наконечник ступенчатого щупа 0,006–0,008 входит в зазор, но лезвие останавливается на ступеньке, вы все правильно поняли. После того, как вы сделаете это какое-то время, в качестве дополнительной награды вы можете вставить лезвие 0,007 дюйма и посмотреть, чувствуется ли он лучше, чем 0,006, но в целом для клапанов ошибка на одну тысячную на незакрепленной стороне - это хорошо. упражняться.

Требуемые зазоры в оригинальном руководстве по ремонту.005–0,007 дюйма на впуске и 0,006–0,008 на выпускных клапанах, но в наши дни большинство поклонников Lotus рекомендуют .009–011. Ни я, ни машинист, который собирал головку, не знали об этом, поэтому он воспользовался инструкцией, поэтому зазоры были установлены жестко, но, опять же, я знал, что они все равно изменятся во время обкатки, поэтому я оставил их в покое.

Когда я измерил зазоры, я обнаружил, что два выпускных клапана были 0,009–011 (точно там, где я хотел, чтобы их регулировочные шайбы не менялись), а два - были.006–0,800 (немного туго). У трех воздухозаборников было 0,005–0,007, но воздухозаборник №1 был настолько плотным, что лезвие моего тончайшего щупа (0,004–0,006) не могло войти в зазор. Я измерил лист бумаги микрометром на 0,003 дюйма, и он не скользил внутрь. Я купил еще один набор щупов с более тонкими лезвиями, и чтобы найти тот, который вошел, мне пришлось пройти весь путь до самого тонкого, который был 0,0015. Это полторы тысячных дюйма, что составляет менее половины средней толщины человеческого волоса.Ага. Перевод: впускной клапан №1 был настолько плотным, что почти не закрывался. Я рада, что не проехала ни одной мили дальше.

После замера зазоров следующим шагом была разборка. Прокладки клапанов находятся под толкателями кулачков, и для их снятия необходимо вынуть оба распредвала, а для выполнения этого, цепь привода ГРМ должна быть отсоединена от кулачковых шестерен. Сама разборка не была проблемой; меня волновала повторная сборка.

На Europa среднемоторная конфигурация автомобиля усложняет определенные задачи.На передней части кулачковых шестерен есть установочные метки. Во время повторной сборки блок удерживается в ВМТ, кулачки вставляются примерно в правильной ориентации №1 ВМТ, а крышки подшипников укладываются и затягиваются. Затем шестерня выпускного кулачка вставляется в цепь привода ГРМ, шестерня поворачивается по одному зубцу за раз до тех пор, пока метка ГРМ не будет на одном уровне с поверхностью крышки клапана, а шестерня, цепь и кулачок будут перемещаться и перемещаться, пока установочный штифт скользит в отверстие, сохраняя выравнивание.То же самое происходит и с впускной шестерней. Затем вы вставляете натяжитель цепи, плотно прижимаете его и проверяете, что блок по-прежнему находится в ВМТ и обе метки кулачковой шестерни по-прежнему совмещены, как и на двигателе 45-летней давности, голова которого была снята. Я обнаружил, что это было довольно сложно, когда я устанавливал синхронизацию кулачка с двигателем на стенде. Но с двигателем, уже установленным в автомобиле, эти кулачковые шестерни находятся в нескольких дюймах от брандмауэра, вы не можете увидеть метки синхронизации без зеркала, и даже с зеркалом, параллакс не позволяет вам точно оценить их выравнивание.Я определенно был , а не , и я с нетерпением ждал возможности сделать это с одной рукой, связанной за спиной.

Рекомендуется пометить заднюю поверхность кулачков перед их снятием. Я использовал Tippex и линейку на сопрягаемой поверхности крышки клапана. Это несовершенные отметки, но я сфотографировал, где они пересекаются с линейкой, так что они должны быть достаточно хороши, чтобы я мог знать, у меня ли зуб, что в любом случае является лучшим, что вы можете сделать в любом случае.

Затем я открутил кулачковые шестерни (и даже , который сложен, учитывая небольшой зазор до брандмауэра) и подвесил цепь привода ГРМ с помощью пары вешалок, чтобы она не упала на переднюю часть двигателя и застрять.

На этом этапе, когда вы готовитесь к снятию распределительных валов, крышек подшипников, толкателей и регулировочных шайб, важно, чтобы все детали были организованы и маркированы по мере их снятия. Зазоры клапанов зависят не только от прокладок, но и от толкателей кулачка, поэтому крайне важно не перепутать их. Вы можете использовать традиционные сумки Ziploc, но лучше использовать хозяйственный ящик с отделениями. Я нашел пластиковую коробку с тремя колонками, две из которых имели по пять рядов, что было идеально, потому что у каждого кулачка по пять крышек подшипников.На самих крышках проштампован номер места, а на вкладышах подшипников нет, и они действительно должны быть возвращены на то же место.

Наконец, я открутил крышки подшипников распределительных валов и начал осторожно извлекать оба распредвала. Толкатели ковша можно снимать с помощью магнита или всасывающего приспособления для шлифовки клапанов. Я использовал последнее. Шайбы клапана находятся внизу. На некоторых автомобилях, таких как Alfa Romeos, и на многих мотоциклах регулировочные прокладки представляют собой маленькие перевернутые чашки, которые, как маленькие шляпки, выступают на стержнях клапанов, но на Lotus и многих других автомобилях регулировочные прокладки представляют собой просто плоские диски размером 5p, которые находятся внутри. выемка в стопорной чашке пружины.Как правило, масляная пленка приклеивает прокладку к нижней стороне толкателя, но если этого не произойдет, вы действительно не хотите, чтобы она упала и упала на двигатель, поэтому лучше всего обхватить рукой нижнюю часть толкателя. толкатель, как только вы его вытащите.

Когда каждый компонент клапана был извлечен, он сразу же помещался в соответствующий отсек в пластиковом ящике.

Все шло нормально, пока я не снял последний толкатель ковша - выхлоп №1 - и не нашел регулировочную прокладку клапана в стопорной чашке пружины, а не под толкателем.Я приложил к нему небольшой магнит, но, к моему удивлению, он остался на месте. Я обыскал свой дом, нашел более сильный редкоземельный магнит, но он тоже не смог его вытащить.

Я делал то, что делаю часто, то есть параллельно пробовал несколько вещей. Я разместил проблему на двух разных форумах Lotus. Я прыгнул на Amazon и заказал стержневой магнит из редкоземельного металла с тяговым усилием 35 фунтов. Я вернулся в гараж и более внимательно посмотрел на застрявшую прокладку, чтобы посмотреть, есть ли место, где я мог бы ее поднять. Это было ровно.Не было.

Но вскоре парень по имени Рохан ответил на мой пост на форуме Lotus Elan. Он сказал: «Прокладка должна поддерживаться только в центре штока клапана. Я бы попытался аккуратно постучать по прокладке плоским кернером с одной стороны, а другая сторона должна подняться, чтобы вы могли вытащить ее ». Я сделал, и это сработало отлично; Затем я смог вытащить прокладку с помощью магнита. Я немедленно ответил Рохану, что напиток по его выбору будет его выпить в следующий раз, когда он будет у меня на шее в лесу.Тот факт, что кто-то за тысячи миль сразу решил мою проблему, - одна из лучших вещей в этом автомобильном мире, который мы любим.

И с этим, клапанный механизм был удален, и я больше не был новичком в регулировке клапанных шайб.

Будьте в курсе: теперь мы проведем измерения, расчет и заказ новых прокладок, повторную сборку и эту надоедливую центровку кулачков. Скоро опубликуем здесь.

Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel в течение 34 лет и является автором пяти автомобильных книг.Его новая книга, Воскрешая Берту: выкупить нашу свадебную машину после 26 лет хранения , доступна на Amazon, как и другие его книги, такие как Ran When Parked . Вы можете заказать подписанные копии здесь.

Регулировка клапана

Регулировка клапанов TR2-4A

Macy's Garage, Ltd.

Америка ЛУЧШИЙ Магазин Триумф!

Регулировка клапаны в вашем двигателе Triumph - одна из тех задач, которые многие из вас пытаются решить. избегать.Это простая процедура, жизненно важная для здоровья и состояния вашего двигателя. мелодии, но также легко ошибиться, если вы не обращаете внимания. Следовать пока я объясню, как и почему регулировать клапаны, и расскажу вам пара методов, чтобы все было прямо при настройке.

Регулирующие клапаны действительно сокращенный термин для этой процедуры обслуживания. Что ты на самом деле будешь делать регулирует зазор между коромыслом и верхней частью клапана. Не вдаваясь в обсуждение гидравлических подъемников или верхних кулачков, давайте просто скажите, что все двигатели, которые используют твердые толкатели (толкатели), такие как наш 4 цилиндровые двигатели Triumph, необходимо проверить и отрегулировать этот зазор на регулярные отрезки. У каждого производителя двигателей будет своя спецификация. для правильного зазора, и их собственная конкретная процедура для регулировки этого зазор (например: двигатель горячий или холодный). Если вы установите высокую производительность распределительного вала в вашем двигателе, правильная регулировка клапана может отличаться от того, что было указано производителем двигателя, и вам необходимо следить за распределительным валом Рекомендуемая производителем настройка.Если ваш клапанный зазор больше, чем он должно быть, клапан не откроется настолько, насколько это необходимо для полной мощности и чрезмерного шум и износ будут результатом. Если зазор меньше указанного, клапан может не закрываться полностью, что приведет к возгоранию в цилиндре. и испортить сам клапан.

Для наших 4-цилиндровых Triumph клапаны регулируются холодными. Любой, кто когда-либо настраивал клапаны, которые необходимо отрегулированный горячий будет знать, какое это благо! Оформление есть.010 (десять один тысячных долей дюйма) как для впускных, так и для выпускных клапанов на большинстве наших Триумфы, но для всех машин и различных распредвалов не редкость наличие различный зазор, указанный для впуска и выпуска. Например, ранние TR2 оснащен железными коромыслами с указанными зазорами 0,010 для впуска клапаны и 0,012 для выхлопных газов. Чтобы определить, какой клапан какой, см. описание в методе 2 ниже.

Так почему же так сложно настроить клапаны двигателей? Чтобы получить ответ, взгляните на иллюстрацию клапанного механизма. (Рисунок.1). Открытие и закрытие клапана (время клапана) контролируется распредвал (деталь №7). Поскольку распределительный вал (отбойный молоток A.K.A.) вращается вокруг своей оси, лепесток в форме яйца толкает толкатель вверх, когда выступ вращается под ним. В толкатель затем заставляет толкатель (деталь # 5) подниматься, что, в свою очередь, заставляет коромысло рычаг (деталь № 2), чтобы поворачиваться (качаться) на его валу. Как пара детей на колебаться, когда одна сторона коромысла поднимается, другая сторона должна двигаться вниз, толкая шток клапана вниз и одновременно открывая клапан (деталь №1). время.Чтобы добиться нужного зазора клапана, вы должны быть абсолютно уверены в том, что что распределительный вал не в состоянии оказывать какое-либо давление вверх на толкатель (удар вниз).

Но распредвал заложен глубоко внутри двигатель, так как вы можете сказать, что это не в том месте, где лепесток запускается нарастить к толкателю? Есть несколько способов сделать это. Первое называется Правило 9, и хотя оно работает на наших двигателях TR2-4A, оно может не обязательно относится ко всем 4-цилиндровым двигателям.Вот как это работает:

С крышкой рокера сняли, мысленно пронумеруйте каждый клапан и коромысло спереди назад. Есть 2 клапанов на цилиндр, так что ваши цифры будут 1-8. Я люблю тянуть все свечей зажигания, чтобы двигатель легче было крутить рукой, то дотягиваюсь до вниз и потяните за лопасть вентилятора, чтобы медленно повернуть двигатель (по часовой стрелке, когда вид спереди). Когда клапан №1 полностью открывается и начинает закройте, отрегулируйте клапан # 8 (1 + 8 = 9).Чтобы отрегулировать зазор клапана, см. рисунки 1 и 2. Ослабьте стопорную гайку (деталь № 4) гаечным ключом и проверьте зазор с помощью щупа нужной толщины при использовании отвертки повернуть регулировочный винт (деталь №3). Вы добьетесь правильная регулировка, если на щупе чувствуется легкое сопротивление. Держать регулировочный винт на месте с отверткой, пока вы затягиваете фиксатор гайку, чтобы удерживать регулировку.Регулирующий винт захочет поворачиваться, когда вы затяните стопорную гайку, так что вам, вероятно, придется приложить противоположную силу к отвертку, чтобы винт не двигался. Когда гайка затянута, еще раз проверьте зазор с помощью щупа. Если он изменился от света перетащите, как вы чувствовали изначально, ослабьте гайку и начните заново. Продолжайте до гайка затянута, и вы уверены, что зазор соответствует указанному, тогда перейти к следующему.

Проверните двигатель лопастью вентилятора и смотреть клапан №2.Когда он полностью откроется и увидит, что он только начинает закрываться, вы знайте, что пора отрегулировать клапан №7 (2 + 7 = 9). Продолжайте свой путь к задней части двигателя, наблюдая, как каждый последующий клапан полностью открывается, и регулировка клапана, номер которого добавлен к открытому, в сумме дает 9. Когда вы достичь задней части двигателя, клапан № 8 открыт, и вы отрегулировали № 1, все ваши клапаны будут отрегулированы, и работа сделана.

Как я упоминал ранее, это Правило 9 работает на двигателях Triumph TR2-4A, но не обязательно для всех двигатель.По этой причине я предпочитаю регулировать клапаны на цилиндре за цилиндром. основы, так что я знаю, что происходит с распредвалом любого двигателя, которым я мог бы быть работа над.

Взгляните на рисунок №3. Вот двигатель Triumph TR4 со снятой крышкой коромысла. Мы знаем это есть впускной и выпускной клапаны для каждого цилиндра, и вы можете видеть, что они расположены по обе стороны от отверстия для свечи зажигания. Первые два принадлежат к цилиндру №1, вторые два - к цилиндру №2 и так далее.Имея немного немного знаний о процессе 4-тактного двигателя, я знаю, что впускной клапан открыт во время такта впуска, а выпускной клапан открыт во время выпуска ход, и оба клапана должны быть закрыты во время сжатия и мощности удары. Но какой клапан какой и как узнать, какой ход какой конкретный цилиндр может быть включен?

Во-первых, давайте определимся, какой клапан какой. Это довольно просто сделать, сняв крышку качалки.Посмотри на противоположное сторона головки на рисунке 3, и вы можете проследить за бегунами впускного коллектора. от карбюраторов до впускного клапана каждого цилиндра. Вы также можете увидеть что выпускной коллектор совмещен с выпускным клапаном для каждого цилиндра. Сейчас если вы медленно вращаете двигатель лопастью вентилятора так же, как это было сделано с Правило 9 метода выше, вы можете наблюдать за каждым открытием клапана и знать, цилиндр, за которым вы наблюдаете, находится во впускном или выпускном такте.По дизайну там небольшой участок между тактами выпуска и впуска, где выпускной клапан все еще закрывается, а впускной клапан начинает открываться, поэтому я регулирую клапаны каждого отдельного цилиндра следующим образом: Когда впускной клапан начинает закройте, отрегулируйте выпускной клапан для этого цилиндра. Нет никакого способа, чтобы выпускной клапан все еще открыт к концу такта впуска, а цилиндр должен пройти сжатие и рабочий ход, прежде чем он начнет снова открыть.Когда выпускной клапан только начинает открываться, отрегулируйте впускной клапан, уверенный, что между поршнями стоит полный ход выпуска текущее положение и начало такта впуска. Наблюдая за клапанами в Таким образом, я могу быть уверен, что отбойник распределительного вала для клапана Im собираюсь отрегулировать. Работает каждый раз для любого двигателя, и я могу настроить один цилиндр за раз, не прыгая вокруг и не работая математические задачи одновременно!

Когда регулировка клапана завершена, остается только установить свечи зажигания и крышка коромысла.Всегда используйте новую прокладку крышки коромысла и даже тогда они склонны к утечке масла, поэтому я всегда приклеиваю новую прокладку к крышку рокера с помощью клея для уплотнителя 3M и дайте ему высохнуть, прежде чем устанавливать крышка обратно на двигатель.

Проверка и регулировка зазора клапанов на мотоцикле

Проверка и регулировка клапанов считается плановым обслуживанием высокопроизводительных четырехтактных двигателей, используемых в индустрии мотоспорта.Осмотр клапанного зазора несложен и доступен большинству владельцев. Однако есть советы и рекомендации, которые могут сделать работу более гладкой и привести к лучшим результатам. Команда JE Pistons конструирует и тестирует двигатели более 70 лет, и в результате мы знаем, что нужно для выполнения работы на высоком уровне.

Обладая многолетним опытом работы с четырехтактными двигателями всех типов, JE не новичок в регулировке и обслуживании клапанов.

Вне зависимости от того, есть ли у вас внедорожный байк, квадроцикл, уличный велосипед или любая другая четырехтактная машина, скорее всего, в руководстве вашего владельца указано, когда следует проверять зазоры клапанов вашего двигателя.В зависимости от области применения интервал проверки может варьироваться от 15 часов до 15 000 миль. Проверка зазоров через указанные интервалы невероятно важна для обеспечения оптимальной работы двигателя и продолжительного срока службы. Кроме того, как показывает практика, каждый раз, когда разбирается верхняя часть двигателя, рекомендуется проверять зазоры клапанов.

Каждый раз, когда у вас отключается верхний конец для замены поршня, вы должны проверять зазор клапана и при необходимости регулировать.

Нужен поршень? Найдите здесь кованые поршни для своего велосипеда.

Перед обслуживанием двигателя вам потребуется заводское руководство по обслуживанию вашей машины. Руководство по обслуживанию требуется, потому что в нем указаны требуемые зазоры, характеристики крутящего момента и другая информация, необходимая для выполнения задачи. Предлагаемый нами план следует рассматривать как дополнение к информации в вашем руководстве по обслуживанию и ни в коем случае не заменять его.

Для выполнения этой работы вам, как правило, потребуются следующие инструменты и принадлежности:

  • Щупы / щупы
  • Метрические ключи
  • Метрические головки
  • Чистые тряпки или полотенца
  • Отвертки
  • Штангенциркуль
9000 в большинстве случаев Случаи, специальные инструменты не используются, однако, если они есть, вы найдете эту информацию в своем руководстве по обслуживанию.

Важным инструментом для измерения зазора клапана является набор щупов.

Поскольку двигатель будет частично открываться и обнажаться, лучше всего работать на чистой машине. Если ваша машина грязная, потратьте время на ее тщательную очистку, чтобы снизить риск загрязнения двигателя мусором. В первую очередь очистите крышку головки блока цилиндров и прилегающую зону.

Скорее всего, вы не работаете с новым велосипедом, поэтому убедитесь, что область вокруг крышки кулачка чистая, чтобы избежать нежелательного мусора.

Изложим процедуру мы начнем со снятия крышки головки блока цилиндров. Перед этим вам, скорее всего, придется снять сиденье, топливный бак и различные другие компоненты. Эти элементы должны легко сниматься, и ваше руководство по обслуживанию должно содержать достаточные инструкции. При снятии крышки головки блока цилиндров будьте предельно осторожны, чтобы грязь не попала в головку блока цилиндров.

Если вы работаете с двигателем, который все еще установлен на байке, вам необходимо снять сиденье и бак, а также любые другие компоненты, затрудняющие доступ к крышке кулачка.

Затем необходимо расположить клапанный механизм так, чтобы можно было проверить зазоры. В большинстве сервисных руководств указывается, что клапанный механизм устанавливается таким образом, чтобы поршень находился в верхней мертвой точке (ВМТ) на такте сжатия. Установка клапанного механизма в это положение гарантирует, что кулачок или кулачки находятся на своих основных кругах и что ни впускные, ни выпускные клапаны не открыты. Базовая окружность кулачка - это круглая часть кулачка, которая не влияет на подъем клапана.

В качестве отступления и для справки в будущем, хотя разумно следовать рекомендациям руководства по обслуживанию по настройке положения поршня и хода двигателя при сборке двигателя, в этом нет необходимости, особенно при работе с двигателем, который ремонтируется.Проверить клапанный зазор также можно, сняв головку блока цилиндров с двигателя и расположив кулачки напротив лопаток подъемника, чтобы обеспечить измерение зазора с кулачком на его базовой окружности.

Независимо от того, находится ли головка по-прежнему на двигателе или вы работаете над ней отдельно, убедитесь, что двигатель находится либо в ВМТ, либо кулачки находятся где-то на своей базовой окружности и не оказывают давления на ковши, как при открытии. клапаны.

В вашем руководстве по обслуживанию описывается необходимая процедура для установки двигателя на такт сжатия в ВМТ. Большинство двигателей имеют соответствующие метки совмещения на коленчатом валу и корпусе двигателя, а также на кулачковой передаче и головке блока цилиндров. Крайне важно, чтобы вы знали и понимали, как использовать эти контрольные точки, потому что они используются для правильной установки фаз газораспределения после того, как были сделаны какие-либо регулировки зазора клапана.

После того, как вы правильно разместили кулачки, можно измерить зазоры клапанов с помощью щупов.Измерение ресниц может быть затруднено из-за окружающей геометрии и неопытности со стороны пользователя. Для получения наиболее точных измерений важно, чтобы измеритель зазора был вставлен между кулачком и подъемным ковшом как можно ближе к параллели. Чтобы облегчить параллельный ввод, при необходимости согните измерители зазора, чтобы их концы могли легко скользить между кулачком и ковшом подъемника.

Измерьте зазор клапана, вставив манометр (и) между выступом кулачка и ковшом подъемника.

Точные измерения ресниц субъективны, потому что они основаны на ощущениях. В идеале наиболее точные измерения зазора клапана достигаются, когда датчик зазора проходит между кулачком и ковшом подъемника с небольшим сопротивлением. Манометры, которые легко проходят или которые необходимо продавливать, следует считать слишком тонкими или слишком толстыми, соответственно. Когда это происходит, следует попробовать другие датчики или, если у вас разные размеры, в качестве зазора клапана следует использовать среднее из двух.

Начните с использования манометра, равного среднему рекомендованному измерению зазора клапана в вашем руководстве. Возможно, вам придется переместиться на пару размеров вверх или вниз, пока вы не найдете размер, который скользит между выступом кулачка и ковшом с небольшим сопротивлением. Запишите это измерение для каждого клапана.

После записи каждого зазора впускного и выпускного клапана их следует сравнить с техническими характеристиками, указанными в вашем руководстве по обслуживанию. Если зазоры клапанов находятся в пределах рекомендованного производителем диапазона, дальнейшие работы не требуются.Однако, если зазоры выходят за рамки спецификаций, следующим шагом будет определение необходимых корректировок. Для этого, если текущая толщина регулировочных шайб клапана не известна, головку блока цилиндров придется разобрать, чтобы можно было снять и измерить регулировочные шайбы.

Следуйте необходимым процедурам, изложенным в вашем руководстве по обслуживанию, чтобы ослабить цепь кулачка, снять крышку кулачка, кулачки и ковши подъемника. При снятии крышки кулачка обязательно соблюдайте все рекомендуемые последовательности снятия / натяжения.Как только кулачковая цепь освободится, прикрепите ее к головке цилиндров с помощью куска проволоки. Если он упал в цепную коробку, можно использовать магнит для ручки, чтобы выудить его.

Обязательно ослабьте цепь кулачка перед снятием. Снимите распредвал (ы) и зафиксируйте цепь кулачка, чтобы она не упала в корпуса.

Для снятия ковшей подъемника отличным подспорьем являются магнит-ручка или приспособление для притирки клапана. Вынимая ковши подъемника из отверстий, будьте очень осторожны и следите за тем, прилипает ли прокладка клапана к нижней стороне ковша.Масло под ковшами подъемника делает заедание регулировочных прокладок обычным явлением.

Используйте ручку-магнит или инструмент для притирки, чтобы снять ведра. Будьте осторожны с прокладками, которые могут прилипнуть к нижней стороне ковшей.

Во время работы двигателя ковши подъемника соприкасаются с соответствующими отверстиями, поэтому их нельзя перемешивать. Чтобы отслеживать ситуацию, нарисуйте на листе бумаги простую схему головки блока цилиндров, чтобы можно было отслеживать ковши подъемника и все измерения. Приступите к удалению всех оставшихся шайб клапана с головки блока цилиндров.После снятия прокладок клапана измерьте толщину прокладок и диаметр используемых прокладок.

Нарисовав простую диаграмму, вы сможете отследить, какие ковши и прокладки и откуда были взяты. Как только все будет удалено, подтвердите размеры регулировочной шайбы.

Чтобы определить, какие регулировочные шайбы клапана необходимо произвести, используется простая формула:

Толщина новой шайбы = зарегистрированный зазор - заданный зазор + старая толщина шайбы

Рассчитайте необходимую новую толщину шайб для всех зазоров, которые не соответствуют спецификации .Прокладки клапанов доступны у большинства OEM-производителей, но полезные комплекты прокладок, которые поставляются с ассортиментом размеров, также доступны на вторичном рынке. Перед тем, как закупить регулировочные шайбы, вам необходимо определить диаметр, который вам нужен, потому что в отрасли используется несколько регулировочных шайб разного диаметра. Ниже показаны стандартные диаметры регулировочных шайб.

Ассортимент у вас есть 902 Перед заказом узнайте, какой диаметр регулировочной шайбы подходит для вашего станка. Этот комплект был получен от ProX Racing Parts.

При расчете необходимой новой толщины регулировочных шайб лучше всего нацеливать указанный зазор на верхний предел предписанного диапазона зазора.Это рекомендуется, поскольку клапанные зазоры со временем уменьшаются. Прокладки клапана доступны с шагом 0,025 мм, поэтому прокладки, которые можно использовать, также будут влиять на новые достижимые зазоры.

После того, как у вас под рукой будут подходящие прокладки, можно будет собрать клапанный механизм. Используйте моторное масло для смазки регулировочных шайб клапана и осторожно установите их. Ковши подъемника также следует смазать перед установкой. Вставляя ковши подъемника в соответствующие отверстия, убедитесь, что ковши опускаются на прокладки и ни в коем случае не поднимаются обратно.Если после установки ковш снова поднимается, прокладка может прилипать к нему и смещаться. Двигатель может быть быстро поврежден, если прокладка не будет правильно установлена ​​между штоком клапана и ковшом подъемника.

Использование моторного масла и сборочной смазки при повторной сборке прокладок, ковшей и кулачков помогает предотвратить преждевременный износ, а также помогает прокладкам оставаться на месте при повторной установке ковшей.

Обратите особое внимание на руководство по обслуживанию во время установки кулачков и при настройке синхронизации кулачков.Дважды проверьте правильность положения коленчатого вала. Если вы работаете с двигателем с двумя распредвалами, лучше всего сначала установить распределительный вал, который находится напротив натяжителя цепи (обычно выпускной кулачок), вытащить цепь, обученную от коленчатого вала, правильно сориентировать кулачковую шестерню, а затем обернуть цепь вокруг шестерни. Как только это будет выполнено, оставшийся кулачок можно будет правильно сориентировать и обернуть вокруг него цепь. Дважды проверьте ориентацию всех компонентов и правильность установки времени.Обязательно используйте моторное масло для смазки отверстий подшипников кулачка при установке.

Убедитесь, что установочные метки на коленчатом валу совпадают, затем установите кулачок (и) на место. При повторной установке цепи кулачка важно следить за тем, чтобы синхронизирующие метки на коленчатом вале и кулачке (ах) совпадали одновременно.

Щелкните здесь, чтобы получить более подробное руководство по настройке синхронизации кулачка.

При установке крышки кулачка убедитесь, что требования к крутящему моменту и последовательность действий, изложенные в вашем руководстве по обслуживанию, соблюдены.Отклонения от любого из них могут вызвать преждевременный износ кулачковых подшипников. После того, как кулачки будут закреплены, используйте измерители зазора, чтобы убедиться, что новые зазоры клапанов соответствуют расчетным зазорам. Любые обнаруженные отклонения должны быть тщательно изучены, поскольку они могут указывать на ошибки в расчетах или неправильную установку регулировочных шайб. Если на этом этапе есть намек на проблему, обязательно, чтобы она была полностью понята и исправлена, прежде чем продолжить.

Обязательно соблюдайте правильный момент затяжки , последовательность и спецификации при установке колпачков на место.

Если все в порядке, цепь кулачка можно натянуть. Для этого следуйте процедуре, описанной в вашем руководстве по обслуживанию. После установки натяжения проверните двигатель как минимум на четыре полных оборота. Это поможет автоматическим натяжителям цепи установить правильное начальное натяжение и подтвердить, что двигатель был рассчитан правильно. Установите поршень в ВМТ на такте сжатия и убедитесь, что все элементы синхронизации на кривошипе и кулачках остаются в заданных положениях.

Завершите работу, осторожно переустановив крышку головки блока цилиндров, убедившись, что эти болты затянуты в звездной последовательности в соответствии с рекомендованными характеристиками. Как только остальная часть машины застегнута, пора возвращаться к катанию!

Изображения предоставлены и принадлежат Kelsey Jorissen Photography, LLC.

Как проверить регулировку зазора клапана

Термин «регулировка клапана» - это оксюморон. Фактически регулируется зазор между рычажным механизмом распределительного вала и клапана.Чаще всего его называют клапанной плетью. Эта система, соединяющая распределительный вал с клапаном, бывает разных конструкций. Все они требуют регулировки при первой сборке, но некоторые практически не требуют обслуживания после первоначальной настройки. Каждая система имеет свои сильные и слабые стороны как в производительности, так и в циклах обслуживания. Эта статья поможет вам проверить клапан и при необходимости отрегулировать зазор клапана.

Часть 1 из 7. Общие сведения о вашей системе

  • Примечание : Список инструментов ниже представляет собой полный список для регулировки любого типа клапанной системы.Обратитесь к Части 3, Шаг 2, чтобы узнать о конкретном инструменте, необходимом для того типа клапанной системы, над которой вы будете работать.

Часть 2 из 7: Определите, нужна ли вашему автомобилю регулировка клапана

Необходимый материал

Шаг 1. Прислушайтесь к шуму клапана . Необходимость регулировки клапанов определяется их звуком.

Точнее, чем громче стук в клапанном механизме, тем больше необходимость в регулировке. Правильно отрегулированный зазор клапана будет тихим.Некоторые системы всегда будут издавать легкий звук постукивания, но никогда не должны быть настолько громкими, чтобы перекрывать все остальные шумы, производимые двигателем.

  • Примечание : Знать, когда клапаны слишком громкие, необходимо на собственном опыте. Не говоря уже о том, что они постепенно становятся громче, и мы часто не замечаем этого факта. Если вы не уверены, найдите кого-нибудь с опытом, который поможет вам определить необходимость корректировки.

Шаг 2: Определите источник шума .Если вы определили, что ваши клапаны нуждаются в регулировке, вы можете либо отрегулировать их все, либо отрегулировать только те, которые в этом нуждаются.

Двигатели с двумя головками, например, с V6 или V8, будут иметь два набора клапанов. Воспользуйтесь стетоскопом и найдите время, чтобы определить проблемный клапан, определив самый громкий из них.

Часть 3 из 7: Снятие клапанной крышки или крышек

Необходимые материалы

  • Трещотка и головка
  • Отвертка

Шаг 1: Снимите все компоненты, установленные над или на крышке клапана или крышках .Это могут быть жгуты проводов, шланги, трубы или впускной коллектор.

Не нужно полностью снимать все это с машины. Вам просто нужно освободить достаточно места для снятия крышки клапана с головки и доступа к регуляторам клапана.

Шаг 2: Отвинтите болты или гайки клапанной крышки . Чтобы снять болты или гайки, поверните их против часовой стрелки.

Убедитесь, что вы удалили их все. Часто они прячутся в ничего не подозревающих местах.

  • Наконечник : Часто наблюдается скопление грязного масла, которое скрывает болты или гайки клапанной крышки.Обязательно удалите этот налет, чтобы тщательно осмотреть крышку клапана на предмет того, что ее удерживает.

  • Совет : Болты и гайки крышки клапана обычно устанавливаются по внешнему краю, но часто несколько гаек или болтов устанавливаются в середине крышки клапана. Обязательно внимательно осмотрите их все.

Шаг 3: Осторожно, но надежно отодвиньте крышку клапана от головки . Часто крышка клапана приклеивается к головке, и для ее снятия требуется дополнительное усилие.

Это потребует от вас найти безопасное место, где можно будет приподнять крышку клапана. Вы можете использовать отвертку с плоской головкой и втиснуть ее между крышкой клапана и головкой и осторожно поддеть, или вы можете использовать монтировку в качестве рычага и сделать то же самое в другом месте.

  • Предупреждение : Будьте осторожны, чтобы не сломать крышку клапана. Не применяйте чрезмерную силу. Часто требуется продолжительное осторожное поддевание в нескольких местах, прежде чем крышка клапана уступит место. Если вы чувствуете, что слишком сильно любопытствуете, вероятно, так оно и есть.

Часть 4 из 7: Определите тип системы регулировки клапана, установленной в вашем автомобиле.

Шаг 1. Определите, какой тип регулятора зазора клапана установлен в вашем автомобиле. . Если вы не уверены после прочтения следующих описаний, вам необходимо обратиться к соответствующему руководству по ремонту.

Гидравлическая саморегулирующаяся система зазоров клапана является гидравлической и требует установки только начального предварительного натяга. Саморегулирование достигается с помощью гидравлического подъемника, который заряжается системой давления масла двигателя.

Термин «твердый толкатель» часто используется для описания негидравлического подъемника, но в основном это ссылка на клапанный механизм, который не является гидравлическим. Конструкция цельного толкателя может использовать или не использовать подъемники. У некоторых есть коромысла, а у других - кулачковые толкатели. Негидравлические клапанные системы требуют регулярной регулировки для поддержания надлежащего зазора клапана.

Толкатель кулачка просто перемещается непосредственно на выступ распредвала; он следует за кулачком. Он может быть в виде коромысла или подъемника.Различия между подъемником и толкателем кулачка часто являются семантическими.

Кулачковый толкатель Toyota с шайбой очень эффективен до тех пор, пока не потребуется регулировка. Регулировка кулачкового толкателя в виде шайбы требует замены проставок, установленных в кулачковом толкателе, что является длительным процессом.

Требуются точные измерения, и обычно требуется несколько этапов разборки и повторной сборки, чтобы добиться правильного результата. Шайбы или проставки приобретаются отдельно или в комплекте от Toyota и могут быть довольно дорогими.По этой причине многие люди пренебрегают этим способом регулировки клапана.

Шаг 2. Определите, какие инструменты вам понадобятся для настройки вашей конкретной системы . Все, кроме гидравлической системы, потребуют щупа.

Для гидравлической системы подъемника потребуется головка и трещотка подходящего размера.

Для сплошного толкателя потребуются щупы, гаечный ключ правильного размера и отвертка с плоской головкой. Для толкателей кулачка требуется то же самое, что и для цельного толкателя. По сути, это системы одного типа.

Сплошные толкатели с шайбами ​​Toyota требуют щупов, микрометра и инструментов для снятия распределительного вала, ремня или цепи ГРМ. Инструкции по снятию распределительного вала, ремня привода ГРМ или цепи привода ГРМ см. В руководстве по ремонту.

Часть 5 из 7: Проверка и / или регулировка клапанов для негидравлического типа

Необходимые материалы

Шаг 1. Подключите дистанционный выключатель стартера . Сначала подключите дистанционный выключатель стартера к меньшему проводу на соленоиде стартера.

Если вы не уверены, какой из проводов является проводом возбудителя, вам необходимо обратиться к электрической схеме в руководстве по ремонту, чтобы быть уверенным. Другой провод выключателя дистанционного стартера подсоедините к плюсовой клемме аккумуляторной батареи.

Если провод возбудителя стартера недоступен, вам нужно будет перевернуть двигатель вручную с помощью храповика или гаечного ключа на болте коленчатого вала. Многие автомобили имеют удаленный соленоид на крыле, к которому вы можете подключить удаленный выключатель стартера.

Всегда будет проще использовать дистанционный переключатель, но вам нужно будет оценить усилия, затрачиваемые на его подключение, по сравнению с усилиями, необходимыми для поворота двигателя вручную.

Шаг 2: Найдите правильный зазор клапана в инструкции по эксплуатации . Часто эту спецификацию можно найти под капотом вашего автомобиля на наклейке с выбросами или другой наклейке.

Будет выпускной и впускной.

Шаг 3: Установите первый комплект клапанов в закрытое положение .Расположите кулачки распределительного вала, которые контактируют с коромыслом или толкателями кулачка, прямо напротив носа кулачка.

  • Примечание : Крайне важно, чтобы клапаны находились в закрытом положении при регулировке клапанов. Их нельзя отрегулировать ни в каком другом положении.

  • Наконечник : Самый точный способ проверить зазор клапана - это проверить его в трех местах на нижней стороне выступа кулачка. Он называется базовой окружностью выступа кулачка.Вы хотите проверить это пространство с помощью щупа в центре основного круга и с каждой стороны от него, прежде чем он начнет подниматься к носу. Некоторые автомобили более чувствительны к этой настройке, чем другие. Часто вы можете просто проверить его в центре основного круга, но некоторые двигатели лучше всего проверять в трех точках, указанных выше.

Шаг 4: Вставьте правильный щуп . Это произойдет либо на выступе распределительного вала, либо в верхней части этого клапана.

Измерение распредвала всегда будет наиболее точным, но часто невозможно получить доступ к выступу распредвала.

Шаг 5: Переместите щуп внутрь и наружу, чтобы почувствовать, насколько тугая регулировка . Щуп не должен скользить слишком легко, но и не должен быть настолько узким, чтобы его перемещение было затруднено.

Если он слишком затянут или слишком ослаблен, вам нужно будет ослабить стопорную гайку и повернуть регулятор в нужном направлении, чтобы затянуть или ослабить его.

Шаг 6: Затяните контргайку . Обязательно удерживайте регулятор отверткой.

Шаг 7: Еще раз проверьте зазор с помощью щупа . Сделайте это после того, как затянете стопорную гайку.

Часто регулятор перемещается во время затяжки стопорной гайки. Если это так, повторите шаги 4-7 еще раз, пока щуп не покажет зазор правильным.

  • Наконечник : Щуп на ощупь должен быть твердым, но не тугим.Если он легко выпадает из зазора, значит, он слишком ослаблен. Чем точнее вы это сделаете, тем тише будут работать клапаны после завершения. Потратьте больше времени на первые несколько клапанов, чтобы оценить ощущения от правильно отрегулированного клапана. Как только вы его получите, вы сможете быстрее пройти остальные из них. Каждый автомобиль будет немного отличаться, поэтому не ожидайте, что все они будут одинаковыми.

Шаг 8: Установите распределительный вал на следующий клапан . Это может быть следующий по порядку зажигания или следующий ряд на распределительном валу.

Определите, какой метод наиболее эффективен по времени, и следуйте этой схеме для остальных клапанов.

Шаг 9: Повторите шаги 3-8 . Делайте это, пока все клапаны не будут отрегулированы на правильный зазор.

Шаг 10: Установите крышки клапанов . Обязательно установите любые другие компоненты, которые вы могли удалить.

Часть 6 из 7: Регулировка гидравлического подъемника

Необходимые материалы

Шаг 1. Определите правильную предварительную нагрузку подъемника для двигателя, с которым вы работаете .Для получения этой спецификации вам нужно будет обратиться к руководству по ремонту для вашего года выпуска и модели.

Шаг 2: Установите первый клапан в закрытое положение . Для этого используйте дистанционный пускатель или проверните двигатель вручную.

Шаг 3: Поверните регулировочную гайку по часовой стрелке до нулевого зазора . Обратитесь к приведенным выше определениям для нулевой ресницы.

Шаг 4: Поверните гайку на дополнительную величину, указанную производителем . Это может быть всего четверть оборота или целых два оборота.

Самый распространенный предварительный натяг - один оборот или 360 градусов.

Шаг 5: Используйте дистанционный выключатель стартера, чтобы установить следующий клапан в его закрытое положение . Вы можете следить за порядком зажигания или за каждым клапаном, когда он входит в линию на распределительном валу.

Шаг 6: Установите крышку клапана . Обязательно установите любые другие компоненты, которые вы, возможно, удалили.

Часть 7 из 7: Регулировка толкателя сплошного толкателя Toyota

Необходимый материал

  • Накидной ключ правильного размера

Шаг 1: Определите правильный зазор клапана .Для впускных и выпускных клапанов будет другой диапазон зазоров.

Шаг 2: Измерьте зазор каждого клапана перед разборкой . Будьте особенно осторожны при проведении этого измерения.

Он должен быть как можно более точным и измеряться таким же образом, как и описанные выше твердотельные толкатели.

Шаг 3. Вычтите указанную производителем сумму из фактически измеренной суммы . Следите за тем, для какого клапана он предназначен, и запишите разницу.

Вы добавите разницу к размеру оригинального подъемника, если зазор не соответствует спецификации.

Шаг 4: Снимите распределительный вал с головки . Сделайте это, если вы обнаружили некоторые клапаны, не соответствующие спецификации производителя.

Это потребует снятия ремня ГРМ или цепи ГРМ. Обратитесь к соответствующему руководству по ремонту за инструкциями во время этой части процедуры.

Шаг 5: Отметьте все кулачковые толкатели по местоположению .Укажите номер цилиндра, впускной или выпускной клапан.

Шаг 6: Снимите кулачковые толкатели с головки . В более ранних моделях была отдельная шайба, которую можно было снять с толкателя или спортсмена, как некоторые ее называют.

Более новые конструкции требуют измерения самого подъемника и замены его, если он не соответствует спецификации.

Шаг 7: Измерьте толщину подъемника или вставленной шайбы . Если зазор клапана не соответствует спецификации, добавьте разницу между фактическим зазором и спецификацией производителя.

Вычисленное значение будет толщиной подъемника, который необходимо заказать.

  • Примечание Жизненно важно, чтобы ваши измерения были как можно более точными из-за обширного характера разборки и повторной сборки распределительного вала. Имейте в виду, что измерения по этой шкале должны учитывать коэффициент погрешности, определяемый тем, насколько плотно или ослаблен щуп при проверке зазора клапана.

Шаг 8: Установите крышку клапана .Обязательно переустановите все остальные компоненты, которые вы, возможно, удалили.

У каждой системы есть свои сильные и слабые стороны. Обязательно внимательно изучите конструкцию машины, над которой работаете. Если у вас есть какие-либо вопросы о процессе, обратитесь к механику за подробным и полезным советом или проконсультируйтесь с сертифицированным механиком из YourMechanic, чтобы выполнить регулировку зазора клапана.

GM Процедура регулировки малого запорного клапана

GM Процедура регулировки малого запорного клапана

Обработка заказов может занять больше времени, чем обычно, из-за проблем у производителей с получением и доставкой запчастей.Если вам нужно узнать, есть ли деталь в наличии, позвоните по телефону перед размещением заказа. Мы делаем все, что в наших силах, чтобы заказы были отправлены в кратчайшие сроки.

Боковая панель

1. Клапаны можно установить на горячий или холодный двигатель. На холодном двигателе работать намного комфортнее. Основные производители распределительных валов рекомендуют устанавливать клапаны в холодном состоянии, чтобы избежать ошибочной регулировки подъемников, которые могут быть «накачаны». Если вы настраиваете клапаны на свежем двигателе, который не работал, перед началом работы все должно быть хорошо смазано.

2. Снимите крышки обеих клапанов и снимите свечи зажигания, чтобы двигатель легче было переворачивать. Кроме того, если вы настраиваете клапаны на всех цилиндрах, обычно проще и менее запутанно просто ослабить все гайки регулировки коромысел перед началом. Это также позволяет всем внутренним поршням подъемника вернуться в свое «исходное» положение.

3. Используя трещотку с длинной ручкой или брус, прикрепленный к болту кривошипа, поверните двигатель по часовой стрелке.

  • A. Начиная с цилиндра №1, проверните двигатель до тех пор, пока шток выхлопной трубы не начнет двигаться вверх.

  • B. На этом этапе остановите и отрегулируйте впускной клапан того же цилиндра.

1) Затягивайте коромысло до тех пор, пока вы не сможете катить толкатель между большим и указательным пальцами с малейшим сопротивлением.

2) На этом этапе затяните на дополнительную четверть - половину оборота.

  • C. Вы отрегулировали впускной клапан №1.Теперь вам нужно перевернуть двигатель, наблюдая за тем же толкателем впуска, который вы только что установили, он полностью откроется, а затем начнет закрываться. Когда он почти закроется, остановитесь и отрегулируйте коромысло выпускного клапана на этом конкретном цилиндре. Следуя этой процедуре, вы можете быть уверены, что оба подъемника находятся на базовой окружности кулачка и что в этой точке к ним не приложена дополнительная предварительная нагрузка от кулачкового подъемника.

  • D. Теперь вы можете повторить эту процедуру для остальных цилиндров.

4) Установите на место крышки клапанов, и процедура регулировки клапана завершена

Нам нужен не только ваш бизнес сегодня.

Мы хотим ЗАРАБАТЫВАТЬ ваш бизнес на ЖИЗНЬ!

Размер (мм)

Производитель

7,48

Японский

9.48

Японский

8.90

KTM

10.00

KTM
