Правильное натяжение ремня грм: Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы. Регулировка и замена ремня ГРМ

Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы. Регулировка и замена ремня ГРМ

Ремень газораспределительного механизма или сокращенно ремень ГРМ, является связующим элементом, между распределительным и коленчатым валом. Как правила в прилагающейся к автомобилю инструкции, замена ремня ГРМ строго регламентирована. Помимо замены, ремень ГРМ необходимо периодически проверять, весь срок его эксплуатации, не только на внешние повреждения, но и на натяжение. Ослабленный или сильно натянутый ремень ГРМ способен доставить массу неприятностей автовладельцу.

Содержание

• Как проверить натяжение ремня ГРМ
  • нормы натяжения ремня ГРМ
• Инструменты помощники для натяжения ремня ГРМ
• Натяжение ремня ГРМ своими руками, ход работы поэтапно
• Замена ремня ГРМ, ход работы поэтапно
• Профессиональные советы

Как проверить натяжение ремня ГРМ

Натяжение ремня газораспределительного механизма необходимо проверять при замене непосредственно самого ремня, после работ связанных со снятием ремня и периодически, весь срок его эксплуатации.

Проверка натяжения ремня газораспределительного механизма элементарна, не займет много времени и под силу практически каждому автовладельцу. Проверка натяжения ремня ГРМ выполняется при помощи рук, чтобы проверить натяжения необходимо на самом длинном участке повернуть ремень ГРМ двумя пальцами. Если ремень ГРМ с трудом поворачивается примерно на 70-90 градусов, значит, он натянут нормально.

Когда ремень слишком легко поворачивается или наоборот это невозможно сделать. Это говорит, о неправильной регулировки ремня газораспределительного механизма. Первый случай означает, что ремень ослаблен, а второй что он сильно натянут. В любом из этих случаев требуется незамедлительная регулировка ремня ГРМ, иначе это грозит серьезными последствия для автомобиля и значительными финансовыми затратами для автовладельца.

Важно! Правильно натянутый ремень ГРМ, колеблется в приделах 1 сантиметра, от собственной оси.

Существует еще один способ проверки натяжения ремня ГРМ. Чтобы воспользоваться данным способом понадобятся ручные пружинные весы и штангенциркуль. Обзаведясь всем необходимым ручные весы необходимо зацепить крючком в середине между шкивами распределительного вала и тянуть весы до отметки в 10 килограмм. Достигнув необходимой отметки нужно замереть отклонения от стандартного положения ремня штангенциркулем, оно должно составлять 5,5+- 0,2 миллиметров.

нормы натяжения ремня ГРМ

• Нормальным натяжения ремня газораспределительного механизма, принято считать максимальную точку поворота ремня на 90 градусов при усилии в 2 килограмма или 19,6 ньютона.
• Отклонение при воздействии 10 килограмм в 5,5 миллиметра.

Инструменты помощники для натяжения ремня ГРМ

Для регулировки натяжения ремня ГРМ нам понадобятся:

• Специальный ключ для регулировки ремня ГРМ. Если он отсутствует можно воспользоваться двумя гвоздями и отверткой или изготовить подобный ключ из стальной вилки;

• Стандартный набор ключей.

Интересно! В случае отсутствия специального ключа для регулировки ремня ГРМ, его можно изготовить собственными руками из обычной стальной вилки. Для этого необходимо отломить два центральных зубца, немного укоротить боковые и загнуть их.

Натяжение ремня ГРМ своими руками, ход работы поэтапно

Обзаведясь всем необходимым можно приступать непосредственно к натяжению ремня газораспределительного механизма:

1. Открываем капот автомобиля;
2. Снимаем защитный щиток с ремня ГРМ;
3. Ослабляем гайку, которая крепит натяжной ролик;
4. При помощи специального ключа производим регулировку непосредственно самого натяжного ролика. По часовой стрелки ослабляет ремень ГРМ, а против часовой стрелки соответственно натягивает;
5. После регулировки, зафиксировав ролик в необходимом положении, нужно затянуть гайку крепления непосредственно натяжного ролика;
6. Проверяем натяжения ремня ГРМ;
7. Если ремень отрегулирован правильно, устанавливаем на свое место защитный щиток.

Замена ремня ГРМ, ход работы поэтапно

Для замены ремня газораспределительного механизма нам понадобятся:

• Стандартный набор ключей;
• Специальный ключ для регулировки ремня ГРМ;
• Инструмент для проверки натяжения ремня ГРМ;
• Непосредственно новый ремень ГРМ.

Замену ремня ГРМ собственными руками можно выполнять только людям, обладающим достаточным опытом и знаниями. Неправильная установка ремня ГРМ непременно приведет к дополнительным финансовым затратам.

Подготовив все необходимое можно приступать непосредственно к замене ремня газораспределительного механизма:

1. Открываем капот;
2. Снимаем защитный щиток ремня ГРМ;
3. За болт крепления шкива, при помощи ключа поворачиваем ремень ГРМ так чтобы, поршень первого цилиндра встал в верхней мертвой точке в такте сжатия. Для этого необходимо выставить метки на зубчатом шкиве распределительного вала и крышки ГРМ напротив друг другу.
4. Установив поршень первого цилиндра в необходимое положение. При помощи отвертки фиксируем коленчатый вал в необходимом положении.  Для этого ее нужно вставить между зубьями маховика в картере сцепления;
5. Теперь снимаем шкив привода генератора. Для этого откручиваем болт, который крепит его;
6. Ослабляем крепление натяжного ролика и проворачиваем его для максимального ослабления ремня ГРМ;

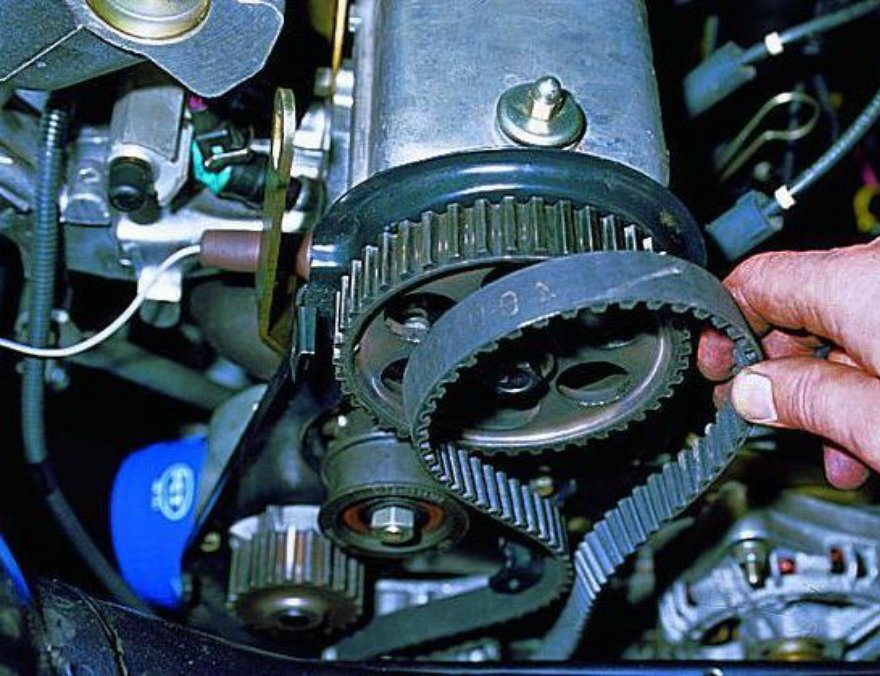

7. Снимаем старый ремень ГРМ;
8. Ставим свежий ремень ГРМ на шкив коленчатого вала, а после этого на шкив насоса;
9. Заводим свежий ремень ГРМ непосредственно за натяжной ролик;
10. Надеваем свежий ремень ГРМ на шкив распределительного вала;
11. Теперь производим регулировку натяжения ремня ГРМ, как это описывалось выше;
12. Ставим на свое место защитный щиток ремня ГРМ.

Профессиональные советы

• Опытные специалисты рекомендуют производить проверку натяжения ремня газораспределительного механизма каждые 13-15 тыс. километров. Обрыв ремня ГРМ способен загнуть клапана, по статистике это происходит в 87% случаях.

• Ни в коем случае не стоит эксплуатировать транспортное средство с изношенным или неправильно натянутым ремнем газораспределительного механизма. Произвести замену ремня ГРМ или отрегулировать его стоит в разы дешевле, чем последствия от его обрыва.
• Слишком сильная натяжка ремня ГРМ в несколько раз усиливает износ непосредственно самого ремня, а также роликов и подшипников. Ослабленный ремень ГРМ способен перескочить, при этом он загибает клапана и рвет также непосредственно сам ремень, что ведет значительным финансовым затратам.
• В случае, когда ремень газораспределительного механизма перетянут, при езде отчетливо слышен визг.
• Не следует допускать попадания, каких либо смазочных материалов на ремень ГРМ — это значительно сокращает срок его службы.
• При замене ремня ГРМ необходимо также произвести тщательный осмотр всех роликов. По заверениям специалистов, замену всех роликов следует обязательно производить по каждым четным заменам ремня ГРМ, то есть каждую вторую замену ремня газораспределительного механизма меняем и ролики.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Как проверить натяжение ремня грм с помощью ключа и специального прибора

Натяжение ремня грм

На многих современных ДВС натяжение ремня грм проводится автоматически, механику лишь надо зафиксировать положение ролика-натяжителя. Но силовых установок, где ремень натягивается обязательно с ручной проверкой, тоже не мало. Как правило, с этим делом на ура справляются руки опытного мастера. Новичку будет гораздо сложнее это сделать. Мы попытаемся в статье привести рекомендации и советы, которые значительно облегчат для них задачу диагностики натяжения резинового кольца грм.

Ваз «десятка»

Содержание

• 1 Ваз «десятка»
• 2 Ауди 100
• 3 Фольксваген
• 4 Киа

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Внимание. Очень важно регулярно проводить диагностику техсостояния ремня и его натяжения.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС.

Сам процесс проверки и регулировки выглядит следующим образом:

• Весы-безмен фиксируются за рукоятку ключа. Можно прикрепить их изолентой к торцевому ключу так, чтобы крючок весов находился не внизу, а поверх ключа. Другими словами, требуется сделать все так, чтобы замеривание осуществлялось при нажимании.
• Теперь следует демонтировать крышку-защиту ремня переднюю.
• Переднее колесо «восьмерки» придется поддомкратить, а затем снять правый брызговик двигательного отсека.
• 17М ключом провернуть коленвал за болт, и тщательно осмотреть ремень на дефекты.

Теперь непосредственно о процессе диагностики:

• Вначале проверяется соответствие натяга в середине изделия, там где ремень сидит между звездочками распредвалов. На ремень ставится длинный штырь, сверху надавливается, полученным из безмена и ключа инструментом. Сила нажима должна быть равна 10 кг. Одновременно следует замерить, используя штанген-циркуль провес относительно установленного штыря.

Внимание. Если натяжение точное, прогиб должен составлять значение 5,4 мм. В противном случае, придется осуществить регулировку. Если значение меньше, то натяжение чересчур сильное, если большее – ремень натянут слабо.

Регулировка осуществляется так:

• Ослабляется гайка, фиксирующая ролик-натяжитель (17М).
• Осуществляется натяжка или ослабление ролика.
• Гайка обратно затягивается в намеченном положении.

Примечание. Следует фиксировать гайку так, чтобы ролик не двинулся с места, его нельзя отпустить.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем.

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Делается все так:

• Прибор «Контитег» подносится к ремню.
• Пальцем руки надо щелкнуть по ремню.
• Сверить показания амплитуды с табличными данными.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Внимание. Крайне важно, чтобы датчик «перекрывал» ремень только половиной своей длины.

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Схема привод грм

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

1. Терморолик проверяется только на холодную.
2. Изначально напряжение ремня должно быть равно 0.

Продолжаем:

• Штанценциркулем выставляется расстояние между фиксатором ролика и его вращалкой (назовем его «А»). Оно должно быть равно 49 мм.
• После этого надо запустить ДВС, но сразу же заглушить, как только включится вентилятор.
• Теперь заново проверить расстояние «А». Изменения не должны быть меньше/больше 7,2-7,3 мм.

Внимание. Если расстояние «А» меньше вышеприведенных значений, следует заменить ролик. Терморолик выполняет на Ауди несколько функций. В зависимости от температуры ДВС, прибор изменяет натяжение ремня. Следует знать, что при сильном нагреве мотора натяжение автоматически ослабляется.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Фольксваген

На автомобили Фольксваген ставятся, как известно, и ремни и цепи грм. По сервисной книжке натяжение ремня следует проводить так, чтобы одну ветку ремня можно было прокрутить на 90*, как и в случае с Ауди. Только вот возникают несколько вопросов.

Натяжение ремня грм на Фольксваген Пассат

Например, один из них касается силы проворота ремня. У одних людей пальцы сильные, у других – слабые. По этой причине рекомендуется проводить комбинированную натяжку и выводить среднее значение. Подробнее ниже:

1. Натягивать ремень слабо, и в этом случае при прогазовке ДВС ремень будет заметно хлопать.
2. Натягивать ремень сильно, и тогда ремень вместе с роликом-натяжителем и помпой будет издавать характерный неприятный звук.

Отталкиваться следует от золотой середины, когда ремень не хлопает и не шумит.

Киа

На автомобилях Киа вначале требуется разобраться, где находится ремень. В зависимости от определенной модели Kia, ремень может иметь форму полукруга или выходить в виде болта-натяжителя.

Еще важные рекомендации:

• Риска на шкиве коленвала должна совпадать с меткой крышки ГБЦ.
• В процессе регулировки натяжения обязательно пользоваться нужным по размеру ключом.

Натяжение проводится путем проворачивания болта ключом в обратном направлении. При неправильном натяжении ДВС не будет исправно функционировать. А если начнет свистеть и необычно шуметь, это явное свидетельство недостаточного натяжения.

Как должен быть натянут грм

Содержание

1. Натяжка ремня ГРМ: алгоритм действий
2. Пара слов о важности правильной натяжки
3. Когда требуется натяжка ремня
4. Процедура натяжки
5. В какую сторону натягивать ролик грм
6. Ваз «десятка»
7. В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.
8. Ауди 100
9. Замена, проверка и регулировка натяжения ремня привода ГРМ для двигателя 1,5 SOHC
10. Фольксваген
11. Почему сползает и съедает ремень ГРМ
12. Ваз «десятка»
13. Как подтянуть ремень ГРМ ВАЗ
14. Ауди 100
15. Фольксваген
16. Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео
17. Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?
18. Правильное натяжение (порядок и процесс)
19. Видео замены и натяжки ремня ГРМ на ВАЗ-2114
20. Выводы
21. Замена и регулировка ремня ГРМ: обеспечиваем бесперебойную работу двигателя
22. Когда менять ремень ГРМ
23. Периодичность замены
24. Как выбрать деталь
25. Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей
26. Упаковка
27. Зубчики ремня
28. Голограмма
29. Замена ремня ГРМ своими руками
30. Меняем ремень
31. Видео: как снять ленту ГРМ
32. Как выставить метки
33. Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов
34. Видео: выставление меток запчасти
35. Инструкция: как правильно ставить ремень ГРМ
36. Процесс натяжения ремня ГРМ или как заставить его «меняться»:
37. Видео: натяжение ремня ГРМ
38. Как заменить и натянуть ГРМ без специальных инструментов
39. Видео: проверка натяжения установленного ГРМ
40. Как поставить новую помпу, поменять натяжные ролики и сальники
41. Признаки неправильных снятия и замены
42. Видео

Натяжка ремня ГРМ: алгоритм действий

Ремень ГРМ – элемент в конструкции двигателя, который соединяет распредвал и коленвал, организуя своевременное открытие и аналогичное закрытие клапанов. Ременный привод должен быть всегда хорошо натянут, вследствие этого инженеры ввели в конструкцию газораспределительного механизма специальные натяжители. Мало кто знает, но от грамотной настройки натяжения зависит не только срок службы самого ремня, но и узла в целом. Более подробно о том, как натянуть ремень ГРМ, и когда такая операция может потребоваться, поговорим в приведённой сегодня статье.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

Процедура натяжки

Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:

Непосредственно процедура натяжки проходит так:

Примечание! В процессе проведения ремонтных работ действовать нужно аккуратно, не повреждая смежные элементы ГРМ. Нередко неосторожность неопытных авторемонтников усложняет им жизнь необходимостью проведения дополнительного ремонта.

Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Источник

В какую сторону натягивать ролик грм

Натяжение ремня грм

На многих современных ДВС натяжение ремня грм проводится автоматически, механику лишь надо зафиксировать положение ролика-натяжителя. Но силовых установок, где ремень натягивается обязательно с ручной проверкой, тоже не мало. Как правило, с этим делом на ура справляются руки опытного мастера. Новичку будет гораздо сложнее это сделать. Мы попытаемся в статье привести рекомендации и советы, которые значительно облегчат для них задачу диагностики натяжения резинового кольца грм.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Внимание. Очень важно регулярно проводить диагностику техсостояния ремня и его натяжения.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС.

Сам процесс проверки и регулировки выглядит следующим образом:

Теперь непосредственно о процессе диагностики:

Внимание. Если натяжение точное, прогиб должен составлять значение 5,4 мм. В противном случае, придется осуществить регулировку. Если значение меньше, то натяжение чересчур сильное, если большее – ремень натянут слабо.

Регулировка осуществляется так:

Примечание. Следует фиксировать гайку так, чтобы ролик не двинулся с места, его нельзя отпустить.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем.

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Внимание. Крайне важно, чтобы датчик «перекрывал» ремень только половиной своей длины.

Замена и натяжка ремня проводится в двух случаях, а именно:

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Схема привод грм

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

Внимание. Если расстояние «А» меньше вышеприведенных значений, следует заменить ролик. Терморолик выполняет на Ауди несколько функций. В зависимости от температуры ДВС, прибор изменяет натяжение ремня. Следует знать, что при сильном нагреве мотора натяжение автоматически ослабляется.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Замена, проверка и регулировка натяжения ремня привода ГРМ для двигателя 1,5 SOHC

Для выполнения работы потребуется рожковый ключ на 41 мм длиной не более 160 мм.

Работу выполняем с помощником.

1. Снимаем ремни привода вспомогательных агрегатов (см. «Ремни привода вспомогательных агрегатов — проверка состояния, регулировка натяжения и замена»),

2. Отводим от двигателя насос гидроусилителя рулевого управления, не отсоединяя от него шланги (см. «Насос гидроусилителя рулевого управления — снятие и установка»),

3. Торцовым ключом на 10 мм отворачиваем четыре болта крепления передней крышки ремня привода ГРМ и снимаем ее.

4. Убеждаемся, что включена пятая передача. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт крепления шкива коленчатого вала.

5. Снимаем шкив коленчатого вала.

6. Вращая правое переднее колесо, вращаем коленчатый вал двигателя, добиваясь совмещения установочных меток фаз газораспределения на шкиве распределительного вала с вырезом в задней крышке ремня привода ГРМ.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

7. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать.

Если внешняя метка смещена относительно внутренней против часовой стрелки, натяжение ремня недостаточное; следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, необходимо заменить натяжное устройство (см. ниже).

8. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости.

Не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

9. Рожковым ключом на 41 мм регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

10. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

11. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

12. Поворачиваем натяжное устройство по часовой стрелке и фиксируем его при помощи любого подходящего штифта диаметром около 4 мм.

13. Для облегчения снятия ремня ключом на 13 мм отворачиваем болт крепления натяжного устройства…

14. Снимаем ремень привода ГРМ со всех зубчатых шкивов.

15. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости и ролика натяжного устройства. При наличии неисправностей заменяем поврежденные детали (см. «Насос системы охлаждения — замена»)

16. Установку деталей выполняем в обратной последовательности. После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

На ремне привода ГРМ может быть указано направление его вращения.

Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала.

Фольксваген

На автомобили Фольксваген ставятся, как известно, и ремни и цепи грм. По сервисной книжке натяжение ремня следует проводить так, чтобы одну ветку ремня можно было прокрутить на 90*, как и в случае с Ауди. Только вот возникают несколько вопросов.

Натяжение ремня грм на Фольксваген Пассат

Например, один из них касается силы проворота ремня. У одних людей пальцы сильные, у других – слабые. По этой причине рекомендуется проводить комбинированную натяжку и выводить среднее значение. Подробнее ниже:

Отталкиваться следует от золотой середины, когда ремень не хлопает и не шумит.

Источник

Почему сползает и съедает ремень ГРМ

Натяжение ремня грм

На многих современных ДВС натяжение ремня грм проводится автоматически, механику лишь надо зафиксировать положение ролика-натяжителя. Но силовых установок, где ремень натягивается обязательно с ручной проверкой, тоже не мало. Как правило, с этим делом на ура справляются руки опытного мастера. Новичку будет гораздо сложнее это сделать. Мы попытаемся в статье привести рекомендации и советы, которые значительно облегчат для них задачу диагностики натяжения резинового кольца грм.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Внимание. Очень важно регулярно проводить диагностику техсостояния ремня и его натяжения.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС.

Сам процесс проверки и регулировки выглядит следующим образом:

Теперь непосредственно о процессе диагностики:

Внимание. Если натяжение точное, прогиб должен составлять значение 5,4 мм. В противном случае, придется осуществить регулировку. Если значение меньше, то натяжение чересчур сильное, если большее – ремень натянут слабо.

Регулировка осуществляется так:

Примечание. Следует фиксировать гайку так, чтобы ролик не двинулся с места, его нельзя отпустить.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем.

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Внимание. Крайне важно, чтобы датчик «перекрывал» ремень только половиной своей длины.

Как подтянуть ремень ГРМ ВАЗ

Автор КакПросто!
Ремень ГРМ является одним из главных в приводе двигателя. Его основная работа – синхронизировать вращения коленчатого и распределительного валов. Поэтому следует периодически наблюдать за его техсостоянием и в случае обнаружения дефектов – заменять. Кроме того, следует правильно осуществлять его натяжение, чтобы он мог полноценно эксплуатироваться.

Проверьте техсостояние ремня ГРМ. Его поверхность зубчатой части должна иметь четкий профиль зубьев, не быть изношенной, не иметь трещин, складок, отслоений ткани от резины и подрезов. Обратите внимание на целостность торцевых поверхностей, на них не должно наблюдаться разлохмачивания и расслоения, допускается лишь незначительное выступание бахромы ткани. Осмотрите поверхность наружной плоской части, она должна быть ровной, не иметь трещин, складок, выпуклостей и углублений. На ремне ГРМ не должно быть попаданий машинного масла. В случае обнаружения любого из дефектов, замените его.

Снимите ремень привода генератора и помпы, а затем верхнюю защитную крышку. Установите первый цилиндр в ВМТ, для этого совместите метку на шкиве коленчатого вала со средней меткой на защитной крышке, а метку на шкиве распредвала с меткой на крышке головки блока цилиндров. Открутите торцевой головкой на 10 гайки средней и нижней защитных крышек и снимите их. Отсоедините пружину, ослабьте болты и отведите кронштейн натяжного ролика влево до упора. Снимите ремень ГРМ.

Проверьте механизм натяжения ремня. Для этого осмотрите рабочую поверхность ролика, она должна быть гладкой и не иметь заусениц и забоин. Его подшипник должен вращаться без заеданий, плавно. Проверьте упругость натяжной пружины, если она ослабла, то замените. Поставьте новый ремень. Для этого наденьте его на зубчатый шкив коленвала и, натягивая, наденьте на шкив привода масляного насоса, а затем на шкив распредвала. Надев ремень на натяжной ролик, установите пружину, поджав кронштейн вправо. Держите ремень ГРМ в натяжении и без рывков проверните коленвал на два оборота. Не ослабляйте его при остановке вала. В этот момент пружина автоматически установит его натяжение. Зафиксируйте болты. Проверьте совмещение меток на коленвале и распредвале. Если они не совпали, заново установите ремень. Поставьте защитные крышки и затяните гайки.

Как подтянуть ремень ГРМ ВАЗ

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Схема привод грм

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

Внимание. Если расстояние «А» меньше вышеприведенных значений, следует заменить ролик. Терморолик выполняет на Ауди несколько функций. В зависимости от температуры ДВС, прибор изменяет натяжение ремня. Следует знать, что при сильном нагреве мотора натяжение автоматически ослабляется.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Фольксваген

На автомобили Фольксваген ставятся, как известно, и ремни и цепи грм. По сервисной книжке натяжение ремня следует проводить так, чтобы одну ветку ремня можно было прокрутить на 90*, как и в случае с Ауди. Только вот возникают несколько вопросов.

Натяжение ремня грм на Фольксваген Пассат

Например, один из них касается силы проворота ремня. У одних людей пальцы сильные, у других – слабые. По этой причине рекомендуется проводить комбинированную натяжку и выводить среднее значение. Подробнее ниже:

Отталкиваться следует от золотой середины, когда ремень не хлопает и не шумит.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз. Обратите внимание на зазор от ремня к двигателю, он неравномерный

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву. Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже.

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Выводы

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Источник

Замена и регулировка ремня ГРМ: обеспечиваем бесперебойную работу двигателя

Важной деталью конструкции автомобиля, связывающей между собой распредвал и коленвал, является ремень газораспределительного механизма — ГРМ. Замена ремня ГРМ строго регламентирована и прописана в руководстве по эксплуатации автомобиля, однако, далеко не все владельцы авто имеют представление о том, где находится ремень ГРМ, не говоря о его функции и замене.

Когда менять ремень ГРМ

Движение автомобиля обеспечивается за счёт передачи крутящего момента от коленчатого вала к распределительным. Ответственным не только за это, но и за синхронность срабатывания валов является именно лента ГРМ. Механизм газораспределения также регулирует процесс подачи топливной смеси и вывода продуктов внутреннего сгорания.

Ремень ГРМ отвечает за передачу крутящего момента и синхронность валов автомобиля

Обрыв ремня ГРМ приводит к потере синхронизации валов. Клапаны в момент обрыва находятся в опущенном положении и сталкиваются с поршнями, что в итоге приводит к дефектам и загибам клапанов, выходу из строя поршней, поломке сёдел и появлению на стенках цилиндров царапин с последующей деформацией втулок клапанов.

Клапаны могут загибаться и деформироваться в результате обрыва ремня ГРМ

Результатом таких повреждений становится необходимость проведения капитального ремонта двигателя либо его полная замена.

Причины обрыва ремня ГРМ:

Сначала следует износ, а затем обрыв ремня ГРМ

При появлении приведённых ниже дефектов стоит провести осмотр ремня ГРМ и его замену:

Вместе с ремнём ГРМ обычно меняются ролики. Обнаружение на водяном насосе царапин, сколов, люфта и прочих дефектов является основанием для его замены. Если на поверхности ремня обнаруживаются масляные пятна, то следует проверить сальники — выход из строя этих деталей и может стать причиной появления таких отметин.

Периодичность замены

Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.

Стёртости свидетельствуют о явном износе ремня ГРМ

Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.

При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.

Растрескивание ремня ГРМ — ещё один явный признак его износа

Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.

Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.

Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился

Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.

Водяная помпа — деталь, которую меняют вместе с ремнем

Как выбрать деталь

При выборе ремней ГРМ опираются на несколько основных критериев:

Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.

Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.

Одни из самых качественных ремней ГРМ выпускаются под маркой Gates

Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей

Производитель	Информация о производителе
Dayco	Компания из Италии, занимающаяся производством шарниров, приводных ремней и роликовых механизмов.
Gates	Один из лидеров рынка производства и реализации приводных ремней. Продукция под маркой этого производителя встречается не только в сфере автомобилестроения, но и в сельском хозяйстве, металлургии, в области компьютерных технологий. Компания располагается в Бельгии.
Contitech	Группа производителей, чья продукция устанавливается напрямую в новые автомобили при их сборке. Кроме того, компания занимается изготовлением механизмов пневмоподвесок, приводных систем, технических жидкостей и аксессуаров и деталей для салона авто. Немецкая фирма.
Bosch	Самая известная и старая немецкая компания, специализирующаяся на выпуске автомобильных деталей, строительной и садовой техники, электроинструментов и бытовой техники. Располагается компания в Герлингене, Германия.
Lemforder	Многие автолюбители знакомы с компанией под именем ZF. Производит подвески, приводы, трансмиссии и системы рулевого управления. Страна-производитель — Германия.
Балаково	Отечественный производитель резинотехнических изделий, специализирующийся на производстве различных бытовых деталей, минеральных и химический смесей. Располагается завод в городе Балаково. Выпускаемые им детали пользуются огромной популярностью среди отечественных автолюбителей.

При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates.

Упаковка

Оригинальная упаковка ремня Gates не так проста для подделки

Оригинальная запчасть реализуется в плотной картонной коробке с качественно пропечатанным рисунком. В отличие от подделки, подлинная упаковка не такая мягкая, приятная на ощупь.

Зубчики ремня

Оригинальная лента Gates имеет чёткие надписи и ровные зубцы

Профиль зубцов ремня на оригинале ровный и одинаковый, по краям резины нет никаких следов неровной обрезки. Также стоит проверить оборотную сторону — на подделке обычно плохо пропечатываются надписи и цифры, маркировка выполнена не белым, а грязновато-жёлтым оттенком без указания страны-производителя.

Голограмма

Оригинальные упаковки, как правило, имеют голограммы

На оригинальной упаковке ремней Gates всегда в обязательном порядке присутствует голографический знак.

При покупке приводного ремня желательно приобретать сразу полный комплект ГРМ — его подделка более сложна и требовательна в исполнении. Стоит проверять, как выглядит упаковка и качество укладки составляющих — самого ремня и роликов к нему.

Замена ремня ГРМ своими руками

Схема замены приводного ремня — не самый сложный процесс, который можно выполнить самостоятельно в целях экономии денежных средств. Владельцу авто не нужно обладать специальными знаниями — достаточно ознакомиться с инструкцией по эксплуатации машины.

Меняем ремень

Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:

Открытый механизм ГРМ после снятия всех деталей впечатляет

После выкручивания болтов снимается натяжной ролик

Фиксируют коленвал в одном положении

При помощи отвертки происходит снятие блока шкива коленвала

После коленвала происходит снятие старого ремня ГРМ

Видео: как снять ленту ГРМ

Как выставить метки

Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.

Специальные кондукторы выставляют метки на ГРМ

При использовании подобных помощников метки ГРМ выставляются следующим образом:

Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов

Однако кондукторы не являются обязательным приспособлением для выставления меток ГРМ — сделать это можно и без них. Достаточно запастись ключами на 17 и 19. Более подробно процесс выставления меток механизма можно рассмотреть на примере автомобиля ВАЗ 2109:

Видео: выставление меток запчасти

Инструкция: как правильно ставить ремень ГРМ

Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.

Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.

Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:

Процесс натяжения ремня ГРМ или как заставить его «меняться»:

Видео: натяжение ремня ГРМ

В норме натяжение ремня механизма газораспределения должно быть таким, чтобы деталь прогибалась на 5,4 мм при воздействии на неё усилия в 100 Н. Проверяется натяжение ремня только на холодном двигателе.

Как заменить и натянуть ГРМ без специальных инструментов

Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.

Для проверки натяжения ремня ГРМ используется специальный инструмент

Проверить натяжение ремня без специального инструмента можно несколькими способами:

Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.

Видео: проверка натяжения установленного ГРМ

Как поставить новую помпу, поменять натяжные ролики и сальники

Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.

Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.

А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.

Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.

Признаки неправильных снятия и замены

После установки нового ремня ГРМ автовладельцы нередко фиксируют появление неприятного шума и свиста во время езды. Причин этому может быть две:

Устраняется свист и шум после замены ремня ГРМ просто — достаточно его смазать. Для этого используются специальные аэрозоли, приобрести которые можно в автомобильных магазинах.

Смазывание ремня ГРМ проводится специальным составом

Если же смазка не помогает и свист сохраняется, то придётся проверить все узлы на наличие протечек. При нахождении они устраняются, заменяются при необходимости детали, после чего сторонние шумы должны исчезнуть.

Одна из частых причин протечек — пробитая прокладка ГБЦ

Нередко после замены натяжных роликов и ремня механизма газораспределения появляется неприятный гул и вибрация двигателя. Основные причины этого — неправильно выставленные метки либо ошибки при установке балансирного ремня, который проворачивается на 180 о не в ту сторону. Устраняется вибрация проверкой меток и их повторной установкой, а также корректировкой положения балансиров.

Ремень газораспределительного механизма — расходная деталь, которая играет огромную роль в работе двигателя автомобиля. Она вполне может порваться и выйти из строя, но эта проблема решаема. Регулярная замена и правильное натяжение обеспечивают нормальное функционирование всех систем машины и гарантируют безопасность движения.

Источник

Видео

КАК ПРОВЕРИТЬ НАТЯЖЕНИЕ РЕМНЯ ГРМ РЕЗОНАНСОМ, как правильно натянуть ремень ГРМ

Ремень ГРМ разбираюсь с натяжением + Дополнение

Как натянуть ремень ГРМ дв.2112-21124. Особенности.

Натяжка ремня ГРМ Ваз 2112 1.6 16V своими руками)

Правильно натянуть ремень ГРМ ВАЗ

неправильная натяжка ремня грм

Как подтянуть ремень ГРМ на ваз за 5 минут .

Как правильно выставить и натянуть ремень ГРМ 3s-fe

Признаки перетянутого ремня ГРМ. Какие последствия могут быть и как натянуть ремень ГРМ

Как натянуть ремень ГРМ? Правильная натяжка ремня ГРМ.

Как правильно натянуть ремень привода ГРМ — CARHack.ru

Главная » Лайфхаки

Опубликовано: 01.12.2019Рубрика: Лайфхаки

Ремень привода ГРМ это важный элемент двигателя. Он обеспечивает правильную работу клапанов. Нужно следить, чтобы натяжка ремня ГРМ всегда была достаточной. Это сделает работу вашего авто более стабильной и продолжительной.

Содержание

1. Чем опасна деформация и разрыв привода ГРМ
2. В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.
3. Самостоятельная натяжка ремня ГРМ

Чем опасна деформация и разрыв привода ГРМ

Ремень обеспечивает правильную работу клапанов. Ремень натянут на колесо распредвала и коленчатого вала. Поэтому он регулирует процесс закрытия и открытия клапанов в определенное время. Если пропустить замену ремня, то может произойти серьезная поломка двигателя автомобиля. Чаще всего разрыв ременного привода в движении приводит к провороту коленвала и загибу клапанов. Такая поломка обойдется гораздо дороже в ремонте, чем замена ремня.

К тому же из-за растяжения или ослабления этого привода, могут возникать другие серьезные нарушения. В этом случае наблюдается неправильный процесс газораспределения. При этом другие элементы конструкции двигателя тоже начинают изнашиваться быстрее.

Своевременная замена ремня ГРМ продлит работу двигателя и автомобиля в целом.

В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.

Замена и натяжка ремня проводится в двух случаях, а именно:

• когда проводится плановая проверка всего газораспределительного механизма;
• в случае если производился ремонт элементов системы ГРМ.

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Самостоятельная натяжка ремня ГРМ

Сделать это своими руками сможет любой автомобилист. Вся процедура недлительная по времени. На всю процедуру вы потратите не более 20 минут. Это при условии, что все будете делать правильно.

Для проведения такого ремонта, понадобятся следующие инструменты:

• Специальный ключ для регулировки. Если такого нет в вашем арсенале, не страшно. Конструкция ключа довольно проста. По сути, это длинная планка с двумя усиками на конце. Такой ключ можно изготовить своими руками.
• Набор обычных рожковых ключей.

Это, собственно, все, что нужно. Теперь подробно рассмотрим процесс замены и натяжки привода.

1. Первое что нужно сделать, это расположить автомобиль в удобном месте. Вы должны иметь свободный доступ к автомобилю. Дальше нужно обесточить машину. Для этого снимаем клеммы с аккумулятора.
2. Смотрим, есть ли защитная крышка на приводе ГРМ. Если она есть, то ее необходимо снять. Снимается она при помощи гаечных ключей.
3. Теперь нужно найти натяжной ролик. Он обычно располагается между шестернями распределительного и коленчатого вала. При этом он прижимает сам ремень, поэтому его поиск не затруднит вас.
4. Найдя ролик нужно расслабить его. Для этого откручиваем гайку на креплении.
5. Когда натягивающий элемент послаблен нужно снять ремень ГРМ, если, конечно, планируете его менять.
6. Надеваем новый ремень на шестерни.
7. Теперь нужно будет правильно натянуть привод. Для этого берем специальный ключ и вставляем его рожками в отверстия регулировочной гайки. Она расположена там же где и натяжной ролик, который раньше ослабили. Дальше начинаем крутить ключ против часовой стрелки.
8. Натянув ремень до нужного состояния, будет нужно придержать натяжной ролик. После этого затянуть гайку крепления ролика.
9. Когда натяжка ремня ГРМ закончена, проверяем ее правильность. Для этого пользуемся ручными весами и линейкой. Если что-то не получилось, нужно проделать всю процедуру сначала.
10. Когда проверка натяжки закончена, можно закрыть его защитным кожухом. Для этого устанавливаем ранее снятую крышку и закрепляем ее.
11. После проведения замены и натяжки ремня подсоединяем АКБ и заводим двигатель. Ремень должен быть натянут так, чтобы не свистел. При этом, обращаем внимание на работу помпы и генератора.

Натяжка ремня ГРМ – несложная процедура. Главное – не перестараться. Излишне перетянутый привод, чаще всего становится причиной изгиба шкива, на котором расположены шестерни.

Оставьте свой голос

Всего 3

Хорошая оценка Плохая оценка

Рейтинг

( Пока оценок нет )

грм двигатель ремонт

Понравилась статья? Поделиться с друзьями:

Как натянуть ремень грм – как правильно натягивать

Правильная натяжка ремня ГРМ на автомобилях производства является несложной, однако требующей определенных специальных познаний процедурой.

Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

• ВАЗ-2108 — 2115;
• ВАЗ-2110 — 2111.

Шестнадцатиклапанные двигатели в основном применяются:

• На ВАЗ-2112;
• Лада приора;
• Лада калина;
• Лада ларгус;
• Лада гранта;
• Лада веста.

Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами. Помимо этого, такие двигатели ставились и на модели 2110-2111.

Как подтянуть ремень генератора

Одна из технических работ, которую владелец автомобиля может выполнить самостоятельно без привлечения специалистов автосервиса, является подтяжка ремня генератора. Езда на автомобиле с ослабленным ремнем генератора негативно сказывается на аккумуляторе и может вести к его полной разрядке и выходу из строя. Именно поэтому, важно при появлении первых признаков ослабления ремня генератора подтянуть его, чтобы нормализовать зарядку батареи и работу электрооборудования автомобиля.
Обратите внимание: На некоторых автомобилях ремень генератора также приводит в движение помпу. В случае, если вовремя его не подтянуть, это приведет к негативным последствиям. Как минимум, повысится риск перегрева мотора, что, в свою очередь, может вылиться в необходимость проведения капитального ремонта.

Советы общего характера

Вот каких правил рекомендуется придерживаться всем автомобилистам:

1. Следить за натянутостью ремня (оно должно быть правильным).
2. Есть модели авто с автоматическим натяжителем. В данном случае надо быть вдвойне внимательнее, регулярно диагностируя правильность работы автомата.
3. Всегда проверять натяжение после процедур в СТО. Низкая квалификация работников автосервиса уже давно не новость. Проверить рекомендуется вращение валов (они должны крутиться легко).
4. Обращать внимание на протечки смазки.

Когда производится натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ производится в следующих случаях:

1. Установка нового ремня;
2. Ослабление ремня;
3. «Проскакивание» ремня с нарушением регулировки ГРМ;
4. Замена натяжного ролика и других механизмов привода ГРМ.

Если причиной вмешательства является обрыв или «проскакивание» ремня, предварительно следует убедиться в целостности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1.5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.

Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем проворачивания распредвала вручную. Исправный механизм должен с некоторым усилием провернуться. Неисправный, как правило, не поддается воздействию.

Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Простейшим способом сделать это является плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушку на определенном этапе проворачивания распредвала выбивает с посадочного места. » alt=»»> Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Назначение

Важно отметить, что такие 8-ми клапанные моторы устанавливались на все (практически) модели ВАЗ, поэтому данное руководство актуально для автомобилей с таким мотором, если мотор у вас 16-ти клапанный, тогда смотрите, замена ремня грм на ваз 21154 описана немного ниже. Итак:

• Ремень ГРМ наиболее важный элемент механизма газораспределения, он отвечает за своевременность впрыска смеси топлива с воздухом и выброс отработавших газов
• Его обрыв опасен, так как возможны повреждения клапанов и даже поршней, после этого может потребоваться капитальный ремонт с заменой поршневой группы либо головки блока – цена невнимательности
• Он является резиново — металлическим ремнем с зубцами с внутренней его стороны, зубцы прочно зацепляются за шестеренки распредвала и коленвала, для обеспечения синхронной их работы

Когда требуется натяжка ремня

Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:

• При плановой проверке газораспределительного механизма и несоответствии натяжения норме. Нормальное натяжение ремня ГРМ привода проверяется очень простым способом, для которого понадобятся обычные пружинные весы и линейка или штангенциркуль. Для проверки крючок весов цепляется за ремень и тянется до тех пор, пока на табло не будет нагрузка в 10 килограммов. Не ослабляя хват, остаётся лишь замерить отклонение привода от нормального положения. Если ремень оттянулся более чем на 5,5 миллиметров, но его натяжка неизбежна. В ином случае можно оставить всё как есть до следующей проверки ГРМ, которую рекомендуется проводить каждые 10-15 000 километров пробега;
• При ремонте ГРМ, когда ремень снимался или его натяжение ослаблялось.

В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.

16-ти клапанный мотор

На шестнадцати клапанных моторах в отличие от восьми клапанных при обрыве ремня газораспределения наступают тяжелые последствия:

• Так как обрыв либо проскакивание ремня через зуб (или несколько зубьев) с вероятностью почти сто процентов встречаются поршни с клапанами
• Это однозначно приводит к загибанию последних, а следовательно капитальный ремонт и весьма не дешевый
• Именно поэтому, инструкция предписывает проверять состояние приводной ременной передачи газораспределительного механизма, и замену выполнять своевременно
• Забывать не стоит и про качество отечественных запчастей, поэтому следует относиться серьезно к этому вопросу
• Предписано проверять состояние ремня каждые 15тысяч километров и выполнять его замену через 50тысяч либо раньше, соблюдайте эти правила

Схема работы газораспределения 16-ти клапанного мотора

• Чтобы визуально оценить состояние ремня, подденьте заглушку отверткой, она есть на передней крышке привода

Снятие

Замена ремня грм ваз 21154 начинается со снятие его, для этого:

• Застопорите машину и подложите упоры под задние колеса
• Головкой «10» открутите шесть болтов, которыми крепится передняя крышка, и снимите её

Снимаем кожух механизма газораспределения

• Затем снимаем колесо правое и за ним пластиковый щиток, прикрывающий моторный отсек
• Головкой «17» проверните коленвал по ходу движения часовой стрелки, используя болт, которым крепится приводной шкив генератора
• В плоть до совпадения отметок на шкивах распредвалов и отметок на задней крышке кожуха ГРМ
• На маховике двигателя при этом риска должна встать напротив метки на прорези в крышке кожуха сцепления
• Вставьте через отверстие расположенное на картере сцепления между зубцами маховика отвертку с целью фиксации его, отверните болт приводного шкива генератора
• Снимите шкив
• Затем ключом » 17″ ослабьте гайку ролика натяжителя

Ключом ослабляем натяжку привода, отпустив гайку ролика натяжителя

• Поворачиваем ролик, и ослабляем натяжение ремня, снимаем его заднюю ветвь, начиная с зубчатого шкива на выпускном распредвале, затем с натяжного ролика, потом со шкива помпы
• После этого снимается ремень со шкивов коленвала и выпускного распредвала и с опорного ролика
• Устанавливается приводной ремень так же, последовательность надевания обратная снятию
• Непременно убеждаемся в совпадении установочных меток валов
• Проворачивая ролик натяжитель, натягиваем приводной ремень и фиксируем ролик
• После этого проверните коленвал на два круговых оборота, и снова проверьте совпадение установочных отметок
• Замена грм ваз 21154 ременного привода завершена
• Натяжку проверяют нажимая пальцев в средней части меж шкивами распредвалов

Вот и все, не важно, какого типа у вас мотор, наша статья полезна в обоих случаях, берегите автомобиль, кроме этих процедур соблюдайте и другие, предписанные в руководстве, и дополнительно посмотрите наше видео.

Как натянуть ремень ГРМ. Правильная натяжка ремня ГРМ на «Калине», и не только

Тому, кто хоть что-то понимает в автомобилях, объяснять, как важно натянуть ремень ГРМ правильно, не нужно. Удары по кожуху при слабой натяжке ремня ГРМ – это самое безобидное. Далее ремень может перескочить через зубья, а это влечет за собой нарушение фаз газораспределения. Значительное перескакивание ремня ГРМ через зубья иной раз может повлечь за собой практически те же плачевные последствия для двигателя, что и полный обрыв. Вот почему правильной натяжке ремня ГРМ при его замене нужно уделять самое пристальное внимание.

Как натянуть ремень на «Калине»

Рассмотрим правильную натяжку ремня привода газораспределительного механизма на примере двигателя Лады «Калины».

Итак, перед тем как натянуть ремень ГРМ, мы глушим двигатель после работы на холостом ходу на нейтральной передаче. Но коленчатый вал в таком случае останавливается не как угодно, а лишь в тех положениях, в которых силы, действующие на него, уравновешены.

Наша задача — перед тем как натянуть ремень ГРМ, обеспечить равномерное вращение коленвала с минимальным сопротивлением.

1. Выкручиваем свечи зажигания: сжатие в цилиндрах на натяжку ремня ГРМ устранено.

2. Избавляемся от влияния на натяжку ремня ГРМ силы пружин: вывешиваем одно из ведущих колес автомобиля, включаем высшую передачу и вращаем колесо руками. Положение, в котором сопротивление вращению почти отсутствует, означает, что силы пружин приведены в равновесие – именно то, что нам и нужно.

3.Теперь выключаем передачу, и можно приступать непосредственно к натяжке ремня ГРМ.

Величину натяжки ремня ГРМ я регулирую не на «глазок» а при помощи элементарного динамометра и простого ключа, изготовленного своими руками (см. рисунок).

На расстоянии 100мм на плече ключа сделано углубление, за которое цепляем крючок динамометра. Правильной натяжке ремня ГРМ соответствует усилие 2кГс.

Достигнув этого усилия, прижимаем изогнутую часть ключа к торцу болта шкива распределительного вала и держим в этом положении. Затягиваем гайку натяжного ролика.

Всё. У нас получилось натянуть ремень ГРМ идеально.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию и ремонту).

2. Ключом на 10 мм

отворачиваем три болта крепления передней крышки ремня привода ГРМ.

3. Приподнимаем крышку вертикально вверх, после чего снимаем с двигателя.

4. Вращая коленчатый вал, внешним осмотром проверяем состояние ремня.

Замечание: Коленчатый вал можно вращать накидным ключом на 17 мм (на части автомобилей на 19 мм) за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует вынуть резиновую заглушку из отверстия картера сцепления (см. “Ремень привода ГРМ – замена”).

Ремень должен быть чистый – без грязи и масла на его поверхности. Ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда необходимо заменить (см. ниже, “Ремень привода ГРМ – замена”).

5. Двумя пальцами пробуем повернуть ремень на 90° на участке между шкивами коленчатого и распределительного валов, прилагая к нему усилие 15-20 Н·м (1,5-2,0 кгс·м).

Если прилагаемого усилия не хватает, чтобы повернуть ремень на требуемый угол, то ремень перетянут; если ремень можно развернуть на больший угол – он натянут недостаточно.

Предупреждение! Регулировать натяжение ремня следует на холодном двигателе. Чрезмерное натяжение ремня, попадание на него масла и грязи сокращает срок службы ремня, а также подшипников натяжного ролика и насоса охлаждающей жидкости. При слабом натяжении ремня возможно его перескакивание через несколько зубьев шкива распределительного вала.

6. Чтобы проверить взаимное положение распределительного и коленчатого валов, устанавливаем поршень первого цилиндра в ВМТ такта сжатия. Для этого:

а. Снимаем резиновую заглушку, установленную в верхней части картера сцепления.

б. Через образовавшееся окно шлицевой отверткой с широким лезвием поворачиваем коленчатый вал за зубья венца маховика.

. до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Рекомендации: Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм

отпускаем затяжку гайки крепления натяжного ролика.

8. Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2-41,2 Н·м (3,4-4,2 кгс·м).

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.

Замена и натяжка ремня проводится в двух случаях, а именно:

• когда проводится плановая проверка всего газораспределительного механизма;
• в случае если производился ремонт элементов системы ГРМ.

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

Расположение роликов ГРМ

Прежде чем приступить к диагностике или замене ремня ГРМ и роликов на ВАЗ 2115 с 8 клапанами, необходимо определить, где находится сама система. Найти её можно с левой стороны двигателя, если встать перед капотом. Она находится под защитным кожухом, предотвращающим попадания мусора и пыли в систему. Для визуальной диагностики достаточно открутить пару болтов и снять верхнюю часть кожуха. Впрочем, если вы планируете более серьёзную операцию, например, замену ремня или роликов, этого будет недостаточно.

Натяжение приводного ремня

Натягивать приводной ремень виброплиты необходимо по следующей схеме:

• перед тем, как приступать к натяжке клинового ремня следует ослабить гайки крепления двигателя, расположенные на прижимах, и гайки на тягах;
• с помощью затяжки внешних гаек на тягах необходимо натянуть ремень до состояния, в котором прогиб пролета между шкивом и муфтой не будет превышать 10…14 мм при приложенном усилии 40 Н;
• после этого следует затянуть гайки крепления двигателя;
• следует проверить взаимное расположение между шкивом вибратора и муфтой, отклонение не должно превышать 2 мм;
• если допустимое отклонение превышено, то необходимо откорректировать положение узлов относительно друг друга.

Переходим к замене

При замене, обязательно меняется и натяжной ролик, (кроме того, рекомендуется заменить помпу охлаждения, при каждой второй замене ремня). Порядок работы:

• Застопорить машину ручным тормозом, затем подложить упоры под задними колесами
• Домкратом приподнять переднюю правую сторону открутить колесо
• Снимаем колесо и защитный брызговик
• Ключом «10» откручиваем и снимаем кожух ГРМ

Снимается кожух газораспределения

• Чтобы сорвать болт шкива генератора (можете застопорить маховик, вставив отвертку либо монтировку через окно смотровое на корпусе КПП)
• Снимаете ремень генератора, затем шкив
• Откручиваете и снимаете защитный кожух ГРМ
• Выставляете мотор по отметкам (одна расположена на распредвале, а вторая находится на маховике)

Возможные неисправности в приводе электрогенератора и способы их устранения

Неисправности в ременном приводе электрогенератора в процессе эксплуатации могут проявляться по разному:

• это может быть свист со стороны расположения привода;
• это слабое напряжение генератора, по причине слабого натяжения и периодического проскальзывания ременной передачи. Проскальзывание может происходить и при нормальном, штатном натяжении ремня по причине попадания воды, охлаждающей жидкости или масла на рабочие элементы привода;
• не менее опасно для двигателя и слишком сильное натяжение в приводе. Из-за излишне больших нагрузок возможно разрушение подшипников (как поменять подшипник на генераторе ВАЗ 2114?), шестерен или повреждение валов, а также может произойти порыв ремня. В этом случае дальнейшее движение будет невозможно до замены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика говорит о том, что это происходит не так уж редко.

Внимание! Специалисты и опытные автовладельцы рекомендуют иметь в запасном комплекте в багажнике новый ремень, при том что, как правильно натянуть ремень генератора на ВАЗ 2114, водитель может научиться в течение 10 минут. А так же советуют прочитать стать о том как снять ремень генератора, для того , чтобы быть «подкованным» на все случаи жизни.

Поскольку состояние ременной передачи генератора это жизненно важная проблема, то контроль за ней входит в обязанности водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он должен быть в пределах 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Кроме того, необходимо проверять чистоту всех элементов привода.

Если водитель слышит, что свистит ремень генератора, то в обязательном порядке, сразу же надо проверить состояние ременной передачи. Дело в том, что если ремень реально ослаблен, то он может на больших оборотах перекрутиться и порваться.

Причины поломок

Большая часть поломок роликов, ремня и других компонентов газораспределительной системы так или иначе связана с неправильным натяжением ремня. Перетянутый ремень способен привести к износу кронштейна, поверхности шкивов и подшипников в роликах. В свою очередь, при недостаточном натяжении, ремень начинает проскальзывать по роликам и шестерням, его зубья обламываются и попадая под сам ремень, оставляют вмятины на роликах. Именно поэтому при установке выставить правильное натяжение ремня. Его ни в коем случае нельзя устанавливать на горячий или даже тёплый мотор. Поскольку, как только мотор остынет, ремень начнёт обвисать. Чтобы проверить натяжение, вам потребуются пружинные весы и штангенциркуль. Цеплям весы за участок ремня между шестернями коленвала и тянем вниз до отметки в десять килограмм. Затем, с помощью штангенциркуля измеряем отклонение от нормальной позиции. Если отклонение равно 5-5.5 миллиметров, вы правильно выставили натяжение ремня.

Помимо этого среди распространённых неисправностей можно выделить утечку горючего или масла. В ходе утечки, жидкость попадает на ремень, и начинает разъедать его. Определить это можно по налипшим на ролики, кускам резины и синтетическим нитям, обвившимся вокруг них. Ещё одной распространнёной причиной поломок является попадание в систему мусора и инородных тел. Определить это можно по трещинам и выбоинам на рабочей поверхности ролика, возникшим из-за попадания мусора под ремень. Не стоит забывать и о неисправностях, вызванных в результате перегрева системы.

Порядок замены роликов ГРМ

Перед заменой в первую очередь необходимо установить автомобиль на смотровой яме или подъёмнике и дать двигателю охладиться на протяжении двух-трёх часов. Проводя замену на «горячую», вы рискуете заработать серьёзные ожоги. Перед самой заменой нужно вытащить ключ из замка зажигания и отключить «минусовый» контакт аккумуляторного блока.

Вам понадобятся следующие инструменты:

• Головка на 10 и трещотка;
• Рожковые ключи на 13 и 17;
• Плоская отвёртка;
• Ключ для ролика натяжителя;
• Домкрат;
• Крестовой ключ.

Процедура замены роликов и ремня ГРМ на ВАЗ 2115 выглядит следующим образом:

• Демонтируем защитный кожух газораспределителя;
• Снимаем натяжитель ремня навесных агрегатов;
• Ставим автомобиль на нейтралку и поддомкрачиваем правое переднее колесо;
• Прокручиваем колесо автомобиля до тех пор, пока метка на шестерне распределительного вала не совпадёт с меткой на крышке ремня;
• Выставляем маховик так, чтобы метка на нём совладала с треугольником на корпусе. Для этого, ослабляем натяжной ролик и поворачиваем его против часовой стрелки;
• Фиксируем маховик в нужном положении, вставив отвёртку между его зубьев;
• Демонтируем переднее правое колесо, после чего демонтируем защитные арки;
• Выкручиваем крепёжную гайку шестерни генератора. Проводя эту процедуру, убедитесь, что маховик не сдвинулся с нужной позиции;
• Снимаем шкив генератора;
• Ослабляем натяжение ремня и снимаем его. В случае необходимости замены, демонтируем сам ролик;
• Выкручиваем паразитный ролик газораспределителя и меняем его;
• Монтируем на место шкивы и шестерни и натягиваем на них ремень газораспределителя. Убедитесь, что выставленные метки коленвала и маховика не сбились;
• Натягиваем ремень ГРМ. Для этого, мы вращаем натяжной ролик против часовой стрелки, используя специальный ключ.

Дальнейшую сборку проводим в обратном порядке. При сборке убедитесь, что вы не сбили вставленные метки.

Есть три способа, как натянуть ремень генератора:

При помощи регулировочной планки

Генераторная установка во многих автомобилях фиксируется посредством специального удлиненного болта на картере силового агрегата. Такой болт дает устройству возможность перемещаться в разные стороны. Сверху располагается планка в виде дуги, на которой есть прорезь и гайка, фиксирующая расположение агрегата относительно двигателя.

Для натяжки ремня делается следующее:

• Выкрутите гайку на планке, используя гаечный ключ.
• Отодвиньте генераторную установку от мотора монтажной лопаткой или монтировкой.
• Затяните гайку на планке.
• Проверьте степень натяжения ремешка и, если требуется, повторите процедуру.

Болтовое регулирование

Натяжка приводного ремешка с помощью регулировочного болта – один из наиболее удобных способов.

• Ослабьте затяжку гаек на креплениях сверху и снизу от генератора.
• Отодвиньте агрегат от блока, поворачивая регулировочный винт по часовой стрелке и в то же время проверяя величину натяжения изделия.
• Затяните гайки обратно, когда добьетесь оптимального натяжения.

Сроки и периодичность

Согласно регламенту проведения технических работ, на ВАЗ 2114 процедуру замены ремня и роликов ГРМ следует проводить каждые 120 тысяч километров. Впрочем, в реальности этот срок обычно наступает раньше. Многие автолюбители советуют подготовиться к замене уже через 90 тысяч километров. Не стоит забывать и о регулярном осмотре компонентов системы распределения газов. В случае если вы заметили малейшие неполадки, дефектные компоненты следует немедленно заменить. Несвоевременна замена неисправных паразитных роликов рано или поздно приведёт к обрыву ремня ГРМ. В ходе обрыва имеет место рассинхронизация клапанов и поршня, что приводит к поломкам и деформации данных компонентов.

Какая должна быть натяжка ремня грм

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Как правильно натянуть ремень ГРМ не используя дорогостоящих приспособлений для натяжки ремня ГРМ.

Натяжка ремня ГРМ таким способом можно как на бензиновом двигателе так и на дизельном, на которых не предусмотрено автоматического натяжения ремня ГРМ.

Таким способом вы не перетяните ремень грм и не дотяните и он прослужит положенный срок который предусмотрен заводом производителя автомобиля.

Рекомендуется проверять ремень привода ГРМ каждые 15000км при проведении очередного ТО.

Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.

1. При помощи ключа на 10 откручиваем 3 болта крепления передней крышки ремня привода ГРМ.
2. Приподнимаем ее вертикально вверх и снимаем с двигателя.
3. Крутим коленвал и визуально проверяем состояние ремня. Коленвал можно прокручивать ключом на 17 или 19 за болт крепления шкива. Визуально ремень должен быть чистым. Если на ремне заметы потертости, трещины, расслоения — его однозначно нужно менять.
4. Попробуйте повернуть ремень на 90 градусов двумя пальцами. Тянуть нужно на участке между шкивами коленчатого и распределительного валов, прилагая усилие 15–20 Н·м (1,5–2,0 кгс·м). Если провернуть не получается, значит ремень перетянут. Если же ремень можно развернуть на больший угол — натянут слабо. Внимание! Регулировать ремень нужно на холодном двигателе. Перетянутый ремень приводит к сокращению срока службы самого ремня, подшипников натяжного ролика и насоса охлаждающей жидкости. Слабое натяжение ремня может привести к перескакиванию ремня через зубья распредвала.
5. Для того, чтобы проверить взаиморасположение распревала и коленвала нужно установить поршень 1го цилиндра в ВМТ такта сжатия. Для этого:

а) Нужно снять заглушку в верхней части картера сцепления.

б) В этом окошке отверткой поворачиваем коленвал за зубья венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Видео по теме:

Натяжение зубчатых ремней | Конструкция машины

Уретановый зубчатый ремень перемещает образцы в нужное положение в этой CAD-симуляции автоматизированной машины для взятия проб крови.

Зубчато-ременные приводы передают крутящий момент и движение от ведущего к ведомому шкиву или усилие к линейному приводу. Они также могут передавать нагрузку, приложенную к поверхности ленты.

Привод под нагрузкой создает разницу в натяжении ремня между входной (натянутой) и выходной (слабой) сторонами ведущего шкива. Это эффективное напряжение, T _e , is the force transmitted from the driver pulley to the belt and to the driven pulley or load:

where T ₁ and T ₂ = tight и слабое напряжение. Эффективное натяжение или рабочая сила, создаваемая на ведущем шкиве, преодолевает сопротивление движению ведомого шкива. Приводной крутящий момент, M ₁ , связан с ведомым крутящим моментом (нагрузкой), M ₂ , BY:

, где D ₁ = Диаметр шага водителя шкива, P ₂ = Power, требуемая на Drifine Bulley, ₂ = Power, требуемая на Drifine Bulley, ₂ = Power, ₂ = Power. и ₂ = угловые скорости ведущего и ведомого шкивов с делительным диаметром d 1 и d ₂ соответственно, и = КПД (обычно от 0,94 до 0,9).6).

Силы на валу
Уравновешивание сил на ведущем или ведомом шкиве связывает напряженное и слабое натяжение и силы реакции вала F _s1 или F 9209020 3 0 020 920922 В силовых трансмиссиях усилия на обоих валах равны по величине:

, где ₁ = угол обхвата ремня вокруг ведущего шкива.

Предварительное натяжение ремня
Предварительное натяжение ремня (начальное натяжение), T _i — натяжение, устанавливаемое регулируемым натяжным роликом. Предварительное натяжение предотвращает провисание ремня со стороны провисания и обеспечивает правильное зацепление зубьев. В большинстве случаев зубчатые ремни работают лучше всего, когда величина натяжения со стороны провисания составляет от 10 до 30% от эффективного натяжения.

Хотя обычно это не рекомендуется, ременные приводы могут работать без механизма регулировки. Это возможно, потому что после первоначального натяжения и выпрямления ремни не имеют тенденции к удлинению или проскальзыванию. Общая длина ремня остается постоянной во время работы независимо от условий нагрузки, если не учитывать провисание ремня и некоторые другие незначительные факторы. Однако силы реакции меняются под нагрузкой. А слабое и натянутое боковое натяжение зависит не только от нагрузки и предварительного натяжения, но также от эластичности ремня и жесткости конструкции.

Натяжитель с постоянным провисанием является лучшим способом контроля натяжения ремня в силовых приводах и некоторых конвейерах. Здесь регулируемый плавающий натяжной ролик, движущийся по провисшей стороне ремня, компенсирует удлинение натянутой стороны. Натяжение боковой стороны поддерживается внешней силой натяжения, F _e :

, где _e , = угол обхвата ремня вокруг натяжного шкива. Это и выражение для эффективного натяжения в совокупности дают натяжение натянутой стороны, T ₁ , и реакции вала, F _s1 и F _s2 .

Приводы с постоянным натяжением на слабой стороне добавляют к системе внешнюю нагрузку и не могут быть охарактеризованы только анализом сил. Расчет натяжения натянутой и слабой стороны и усилий на валу (два уравнения, три неизвестных) для заданного крутящего момента или эффективного натяжения требует дополнительного соотношения: удлинение ремня.

Полное удлинение ремня равно удлинению от предварительного натяжения, без учета провисания ремня и некоторых факторов, которые мало влияют на удлинение, таких как сопротивление ремня изгибу и радиальное смещение линии шага ремня. Шкивы, валы и монтажные конструкции предполагаются бесконечно жесткими для целей анализа. Тогда удлинение выражается геометрической совместимостью деформации:

, где D L ₁₁ и D L ₂₂ = плотные и слабые удлинения из-за T ₁ и T ₂ , D L _ME = общая элангс привод) шкивы, и D L _1i , D L _2i и D L _MI = Деформации от блакового претензии T29999 = Deformation0023 _.

В большинстве случаев деформации ремня на шкивах во время предварительного натяжения и в процессе эксплуатации примерно одинаковы (D L _me ΔD L _mi испытаний 10: Ремни ГРМ показывают, что напряжение пропорционально деформации. Определение жесткости единичного длинного и широкого ремня как удельной жесткости, c sp , коэффициентов жесткости ремня на натянутой и провисшей сторонах, K ₁ и K ₂ , выражены:

, где L ₁ и L ₂ и L ₂ и L ₂ и L ₂ и L ₂ и L 2 и L 2 2 . сторон соответственно, а b = ширина ремня. Обратите внимание, что эти выражения аналогичны выражениям для осевой жесткости стержня. Закон Гука гласит, что удлинение равно натяжению, деленному на коэффициент жесткости, при условии, что натяжение постоянно по всей длине ремня:

Объединение выражений для коэффициентов жесткости с выражениями для жесткого и слабого бокового натяжения дает:

, где L = общая длина ремня. Эти уравнения можно использовать для определения реакции вала F _s1 и F _s2 . На практике ременная передача может быть спроектирована таким образом, чтобы требуемое натяжение на стороне провисания составляло от 10 до 30% от эффективного натяжения. Это обеспечивает правильное зацепление зубьев во время работы. Тогда выражение для натяжения слабой стороны, T ₂ используется для расчета правильного предварительного натяжения. Как упоминалось ранее, приведенные выше соотношения применяются только тогда, когда эти натяжения постоянны по длине ремня. Во всех остальных случаях удлинения должны рассчитываться в соответствии с фактическим распределением растяжения.

Планетарные редукторы устраняют этап обработки, чтобы снизить затраты

9001

Натяжение ремня ГРМ | DSMtuners.com

Для владельцев Mitsubishi Eclipse, Eagle Talon, Plymouth Laser и Galant VR-4 1990–1999 годов выпуска. Войдите, чтобы удалить большую часть рекламы.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы2ndGen
• Дата начала 9 ноября 2012 г.

2-е поколение

Я просмотрел бесчисленное количество видео, форумов и vfaq, посвященных этой проблеме, но ни в одном из них нет ответа на мой единственный вопрос. Я понимаю все шаги в vfaq относительно замены ремня ГРМ, кроме ОДНОГО шага, который является шагом № 33. Теперь он говорит: «МЕДЛЕННО вращайте специальный инструмент № MD9.98738, пока он не соприкоснется с рычагом натяжителя, и снимите шестигранный ключ с автоматического натяжителя»… У меня ДЕЙСТВИТЕЛЬНО есть специальный инструмент, который я заказал, чтобы избавить меня от проблем, но когда он говорит, что специальный инструмент должен соприкасаться с натяжителем означает ли это, что он должен ЛЕГКО соприкасаться или что он должен соприкасаться и надавить на шток автоматического натяжителя, чтобы снять некоторое давление, чтобы вы могли вынуть чеку гранаты? (едва соприкоснуться или соприкоснуться и нажать). Я просто не понимаю, а также если это означает, что вы едва коснетесь рычага натяжителя специнструментом, может ли шпилька гранаты все же быть удалена?? единственная часть, на которой я застрял.Я еще не пробовал, так как это моя первая замена ремня ГРМ, и я не хочу его испортить.



Сортировать по дате Сортировать по голосам

юград92турбо

Проверить vfaq. com



Dsmer с 1994 г.в.
Hx40 Street Beast

1992 Eagle Talon TSi

• Полный привод · Руководство

Upvote0

паулейман

Специальный инструмент позволяет снять чеку гранаты, но натяжитель остается на месте. Как только он коснется руки еще немного, и вы заметите, что штифт свободно перемещается. Вот где это должно быть.



Пол Лайонс
97 Tsi AWD
35 лет Mitsubishi

1997 Eagle Talon TSi AWD

• Полный привод · Руководство

Street Build

Upvote0

2-е поколение

сладкий. Спасибо, парни. Трудно увидеть расстояние между толкателем автоматического натяжителя и рычагом натяжителя с помощью техники сверла, поэтому я собираюсь освободить нижнюю переднюю балку с опорой двигателя и, надеюсь, смогу немного опустить двигатель, чтобы я мог видеть. Я заказал все специальные инструменты, необходимые для этого, так что, надеюсь, у меня все получится.



Upvote0

kleenf4i

Это также должно помочь
РЕДАКТИРОВАТЬ: после публикации я вижу, что мне не разрешено публиковать фотографии с ним. Данг.
УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ

Если стержень автоматического натяжителя находится в полностью выдвинутом положении, переустановите его следующим образом.
Зажмите автоматический натяжитель в тисках с мягкими губками.

Понемногу вставляйте шток с помощью тисков, пока установочное отверстие А в штоке не совместится с отверстием В в цилиндре.
Вставьте проволоку [диаметром 1,4 мм (0,055 дюйма)] в установочные отверстия.
Высвободите автоматический натяжитель из тисков.

Установите автоматический натяжитель на переднюю часть корпуса и затяните с указанным моментом.
ОСТОРОЖНО: Оставьте провод установленным в автоматическом натяжителе.

M УСТАНОВКА ШКИВА НАТЯЖИТЕЛЯ

Установите ролик натяжителя в таком направлении, чтобы его два небольших отверстия располагались вертикально.
УСТАНОВКА РЕМНЯ ГРМ

Поверните две звездочки так, чтобы их установочные штифты оказались сверху. Затем совместите установочные метки, обращенные друг к другу, с верхней поверхностью головки блока цилиндров. Когда вы отпустите звездочку выпускного распределительного вала, она повернется на один зуб против часовой стрелки. Это следует учитывать при установке ремня ГРМ на звездочки.

ПРИМЕЧАНИЕ. Одна и та же звездочка распределительного вала используется для впускного и выпускного распределительных валов. Это обеспечивается двумя временными метками. Когда звездочка установлена ​​на выпускном распределительном валу, используйте установочную метку справа с отверстием для штифта вверху. В качестве звездочки впускного распределительного вала используйте звездочку слева с отверстием для штифта вверху.

Совместите установочные метки звездочки коленчатого вала.
Совместите установочные метки на звездочке масляного насоса.

Вставьте отвертку Phillips [диаметр хвостовика 8 мм (0,31 дюйма)] в отверстие.
Если его можно вставить на глубину 60 мм (2,4 дюйма) или более, установочные метки совмещены правильно. Если глубина вставки составляет всего 20–25 мм (0,8–1,0 дюйма), поверните звездочку масляного насоса на один оборот и совместите установочные метки. Затем убедитесь, что отвертку можно вставить на 60 мм (2,4 дюйма) или более. держите отвертку вставленной до тех пор, пока установка ремня ГРМ не будет завершена.

ПРИМЕЧАНИЕ. Шаг (4) выполняется для обеспечения правильного положения звездочки масляного насоса относительно уравновешивающих валов.

Наденьте ремень ГРМ на звездочку распределительного вала со стороны впуска и зафиксируйте его в указанном положении зажимом.

Наденьте ремень ГРМ на звездочку со стороны выпуска, совместив установочные метки с верхней поверхностью головки блока цилиндров с помощью двух ключей.

Закрепите ремень в указанном месте зажимом.

Наденьте ремень ГРМ на промежуточный шкив, звездочку масляного насоса, звездочку коленчатого вала и натяжной шкив в указанном порядке.
Снимите два зажима.

Поднимите ролик натяжителя в направлении стрелки и затяните центральный болт.
Убедитесь, что все временные метки совмещены.
Удалите отвертку, вставленную на шаге (4), и установите заглушку.
Поверните коленчатый вал на четверть оборота против часовой стрелки. Затем поверните его по часовой стрелке, пока установочные метки снова не совпадут.

Установите специальные инструменты, торцевой ключ и динамометрический ключ, на шкив натяжителя и ослабьте центральный болт шкива натяжителя.
ПРИМЕЧАНИЕ. Если специальный инструмент недоступен, используйте имеющийся в продаже динамометрический ключ, рассчитанный на 0–5 Нм (0–3,6 футо-фунта).

Затяните до 2,6–2,8 Нм (1,88–2,03 футо-фунта) с помощью динамометрического ключа.
Удерживая ролик натяжителя с помощью специального инструмента и динамометрического ключа, затяните центральный болт в соответствии со спецификацией.

После двух оборотов коленчатого вала по часовой стрелке оставьте его в покое на ок. 15 минут . Затем убедитесь, что установочный трос автоматического натяжителя перемещается свободно.
ПРИМЕЧАНИЕ. Если проволока не двигается свободно, повторяйте описанный выше шаг (13) до тех пор, пока она не будет двигаться свободно.

Снимите установочный трос автоматического натяжителя.

Измерьте расстояние «А» (между рычагом натяжителя и корпусом автоматического натяжителя).
Стандартное значение: 3,8–4,5 мм (0,15–0,18 дюйма)



Upvote0

паулейман

Все, что мне нужно было посмотреть, это вот это.
Телескопическое инспекционное зеркало TEKTON 7604 — Amazon.com

1997 Eagle Talon TSi AWD

• Полный привод · Руководство

Каким образом, формой или формой это хоть немного помогает решить проблему?



Голосование за 0

паулейман

Опер сказал, что собирается бросить мотор, чтобы посмотреть. Я предложил зеркало. Это все, что я когда-либо использовал, чтобы посмотреть на натяжитель.



Пол Лайонс
97 Tsi AWD
35 лет Mitsubishi

1997 Eagle Talon TSi AWD

• Полный привод · Руководство

Street Build

Upvote0

клинф4и

зеркало в этом случае не говорит о физическом состоянии натяжителя. Вот почему я вставил запись о проверке натяжения.



Голосование за 0

Животное8979

Специальный инструмент не требуется. Аккуратно согните заднюю среднюю крышку ГРМ по направлению к концу трансмиссии, тем самым сведя на нет закупоренное отверстие над датчиком коленчатого вала. Купите один болт 110 мм 8×1,25 и соответствующую матрицу (6 баксов за комплект). Возьмите резьбу к головке болта, проденьте болт в стопор и закрутите, как указано выше. Спецсредства для магазинов и дорогого #творчества!



Пожарный/скорая помощь

Upvote0

гонки на лисах4500

Animal8979 сказал:

Специальный инструмент не требуется. Аккуратно согните заднюю среднюю крышку ГРМ по направлению к концу трансмиссии, тем самым сведя на нет закупоренное отверстие над датчиком коленчатого вала. Купите один болт 110 мм 8×1,25 и соответствующую матрицу (6 баксов за комплект). Возьмите резьбу к головке болта, проденьте болт в стопор и закрутите, как указано выше. Спецсредства для магазинов и дорогого #творчества!

Нажмите, чтобы развернуть…

Я до сих пор не понимаю, почему болт стоит 44 доллара, а кусок пластика — 22 доллара. Может быть, я хвастаюсь, но я только что сделал ремень ГРМ во второй раз на прошлой неделе, через 3 часа, без специальных инструментов, СДЕЛАНО.

К вашему сведению, я сделал ремень только потому, что хотел синий пояс Gates, а он был в продаже в черную пятницу.



1995 Mitsubishi Eclipse GSX

• Автоматический

Street Build

Upvote0

Вы должны войти или зарегистрироваться, чтобы ответить здесь.

1G Timing belt tension

• Dsmanthony
• Jun 27, 2018
• Maintenance & Repairs

Replies

4

Views

1K

Jun 27, 2018

chrysler kid

Шкив натяжителя ремня ГРМ Направление натяжения

• черепаха
• 13 апреля 2015 г.
• Maintenance & Repairs

Replies

2

Views

4K

Apr 13, 2015

turtlebain

timing belt tension getting jamed

• lowboost13
• May 1, 2012
• Maintenance & Repairs

Replies

8

Views

557

May 3, 2012

лоубуст13

what is the correct timing belt tension

• BLOHS7844
• Jul 23, 2012
• Maintenance & Repairs

Replies

2

Views

723

Jul 23, 2012

DSM1G90

2G Меняется ли натяжение ремня ГРМ в зависимости от давления масла?

• Турбодхи
• 19 марта 2021 г.
• Техническое обслуживание и ремонт

. Ответы

2

Просмотр

369

MAR 1

1079

MAR 19, 20211107

MAR 19, 20211107

MAR 19, 20211107

MAR 19, 2021107

.

Поделиться:

Фейсбук Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

Верх

Ремень ГРМ — Руководство по игре 0

Изменить эту страницу

Переключить боковую панель оглавления

Когда вы думаете о ремне, вы, вероятно, думаете об очень важном мужском модном аксессуаре. Однако есть еще один тип ремня, и он гораздо более актуален для робототехники — ремень ГРМ. Если вы когда-либо возились с внутренностями автомобиля, вы, вероятно, признаете ремни ГРМ важным компонентом, предназначенным для синхронизации всего, что находится под капотом.

Срок

Ремень ГРМ

В зубчатых ремнях используется ряд маленьких широких зубцов для сцепления со шкивом с рядом соответствующих канавок. Они заслужили свое название, потому что могут быть очень точными, передавать мощность практически без люфта и обеспечивать плотное соединение между валами.

Ремни ГРМ и шкив

Хотя ремень ГРМ может выполнять ту же задачу, что и цепь, его характеристики и прочность сильно отличаются. Ремни ГРМ легче и компактнее, чем цепи, но им не хватает настраиваемости, как у их более громоздкого брата — ремни входят в замкнутый контур заданной длины, и изменить эту длину на лету невозможно.

Как и цепь, ремень идентифицируется по его шагу — обычные шаги, встречающиеся в роботах FTC, включают HTD 5 мм, HTD 3 мм и GT2 3 мм.

При использовании зубчатых ремней правильное натяжение очень важно. Есть два основных способа получить правильное напряжение. Во-первых, это просто: у goBILDA и Actobotics уже есть ремни, встроенные в их схемы отверстий. Вы можете купить ремень нужного размера напрямую у каждого поставщика, и ваше натяжение будет идеальным, как только ремень будет установлен. По мере усложнения ваших конструкций будет двигаться и ваш ремень — может быть, у вас будет более двух шкивов, и, возможно, ваши шкивы будут разных размеров. Чтобы компенсировать это, вторым способом обеспечения натяжения является использование динамического натяжителя, аналогичного тем, которые используются в сложных участках цепи. Для проектирования этих натяжителей мы рекомендуем планировать более сложные участки ремня в САПР, прежде чем создавать их в реальной жизни. 92}{8}}\]

• \(D=\) выбранный диаметр большого шкива

• \(d=\) выбранный диаметр малого шкива

• \(L=\) длина ремня

• \(C=\) межосевое расстояние

• (все единицы должны быть одинаковыми)

Обертка для ремня

Ремень должен как минимум соприкасаться со шкивом под углом 90°. Лучше всего иметь контакт под углом 180° или более, так как маловероятно, что он оторвется при надлежащем натяжении. Пропуск ремня, особенно на трансмиссии или рычагах, очень возможен без надлежащего наматывания или натяжения ремня. При натяжении ремня следите за тем, чтобы не перетянуть и не перетянуть его. Недостаточное натяжение ремня может привести к его срыву со шкива или проскальзыванию ремня, когда ремень может проскальзывать вдоль шкива. Чрезмерное натяжение ремня часто приводит к перегоранию двигателя или, что менее серьезно, к потере эффективности. Надавите на ремень, и если он слегка сдвинется без значительного сопротивления, скорее всего, вы сделали это правильно. Если слишком туго, то ремень будет еле двигаться при легком нажатии.

Передовой опыт для упаковки

Итан Доак, goBILDA

8103 Null Robotics, межсезонный прототип, правильно сделанная обмотка ремня с натяжителями

Преимущества:

• Шкивы можно сделать дома . В большинстве случаев шкивы можно распечатать на 3D-принтере, что позволяет сократить расходы и легко создать уникальное количество зубьев.

• Ремни очень прочные . Они усилены шнурами из стекловолокна, которые невероятно трудно сломать, что придает ремням огромную прочность. ( Если вы порвали ремень, это, скорее всего, произошло из-за того, что он был смещен или натянут слишком туго .)

• При правильном натяжении полностью отсутствует люфт . Двигатели используют ремень ГРМ не просто так, потому что это лучшее решение для идеальной синхронизации их валов. Нет ничего, что соответствовало бы точности вращения правильно натянутого ремня.

• Ремни эффективны и бесшумны . По сравнению с громким рвущим звуком цепной передачи, ременные передачи совершенно бесшумны и более эффективны, чем цепи (хотя это не имеет практического значения в случае использования робототехники).

Недостатки:

• Ремни не настраиваются . Вы покупаете ремень определенной длины и придерживаетесь этой длины, пока не купите другой. Это не так уж плохо, если вы правильно спланируете своего робота, но цепь лучше подойдет для прототипов, где длина цепи будет часто меняться.

• Ремни могут быть шире альтернатив (особенно цепи) . Это, вероятно, не окажет большого влияния, но ремень часто может быть шире, чем другие методы передачи мощности, поэтому он не всегда подходит.

• Ремни могут быть дорогими (но вы сэкономите деньги со шкивами) . Хотя вы можете покупать цепи по 10 футов за раз, вы, скорее всего, будете покупать каждый ремень совершенно новым. Хотя это может дорого обойтись, вы сэкономите деньги на шкивах.

7236 Заряженный зеленый, Rover Ruckus

8417 Lectric Legends, Ровер Рукус

Измеритель натяжения ремня ГРМ SM5

Новый универсальный измеритель натяжения ремня SM5 предназначен для измерения статического натяжения всех ремней (зубчатых ремней, плоских ремней, клиновых ремней) из всех материалов ремней, независимо от материала натяжного элемента. Метод SM5 является более точным и простым в использовании, чем метод принудительного отклонения или удлинения.

Для заказа универсального измерителя натяжения ремня SM5 заполните форму или позвоните по телефону 732-460-9500, подсказка №4

Правильное предварительное натяжение улучшает работу любого ременного привода на:

• • Увеличение срока службы
  • Повышение надежности
  • Минимизация нагрузки на подшипник
  • Повышение точности позиционирования
  • Снижение уровня шума

Окружная сила (сила, передаваемая через ремень) должна быть известна для определения рекомендуемого предварительного натяжения. Эти рекомендации являются общими и предлагаются в качестве отправной точки. В зависимости от производительности системы могут потребоваться корректировки. Наличие бесплатного приложения SM5 Pretension Calculator может помочь. Получите это сегодня!

Посмотреть / загрузить каталог

БЕСПЛАТНОЕ приложение для измерения натяжения SM5

Для получения дополнительной информации об определении и проверке предварительного натяжения, а также инструкции по эксплуатации измерителя натяжения см. бюллетень SM5. Если у вас есть измеритель натяжения, загрузите наше приложение SM5 Tension Meter для iOS или Android.

Не забудьте заполнить форму ниже, чтобы получить бесплатное предложение!
Получите SM5 сегодня!

Другие компоненты натяжения

• Пожалуйста, пришлите мне предложение по измерителю натяжения SM5.
• Name*

  First Last

• Company*
• Phone*
• Email*
• Address*

  Street AddressAddress Line 2CityState / Province / RegionZIP / Postal CodeAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongoCongo, Democratic Republic of theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrenc h Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaRéunionSaint BarthélemySaint Helena, Ascension and Tr istan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwedenSwitzerlandSyria Arab RepublicTaiwanTajikistanTanzania, the United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkmenistanTurks and Caicos IslandsTuvaluTürkiyeUS Minor Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские островаСтрана

• Подписка по электронной почте*
  • Да
  • Нет

  Хотите получать периодические электронные письма от BRECOflex CO. , L.L.C. о новых продуктах, технических обновлениях и информации о компании, которые будут полезны для вашего бизнеса? Мы не будем спамить вас, и вы можете отказаться от подписки в любое время.

• Отправляя эту форму, вы подтверждаете, что ознакомились с Политикой конфиденциальности BRECO

  flex CO., L.L.C., согласны с ее условиями и разрешаете BRECO гибкий CO., L.L.C. использовать вашу информацию в соответствии с Политикой конфиденциальности. Читайте нашу политику конфиденциальности здесь.
• CAPTCHA
• Электронная почта

  Это поле предназначено для проверки и должно быть оставлено без изменений.

Что делает автомобильный натяжитель ремня ГРМ | MyCarNeedsA.com

Недавно мы представили вам полную информацию о том, как работает ремень ГРМ на вашем автомобиле, который, как мы надеемся, убедительно продемонстрировал его жизненно важную важность для его бесперебойной работы, а также некоторые возможные последствия, которые могут возникнуть в результате его отказа.

Наименее худший сценарий обрыва ремня ГРМ заключается в том, что ваш автомобиль просто не сможет завестись, но в зависимости от типа ремня, установленного на автомобиле, последствия могут быть намного хуже, вплоть до разрушения ремня ГРМ. большая часть нижней части двигателя вашего автомобиля.

Плавная работа двигателя вашего автомобиля регулируется его ремнем ГРМ, так как в широком смысле он помогает гарантировать, что все цилиндры срабатывают именно в тот момент, когда они должны, и они остаются правильно на одной линии. Это, в свою очередь, регулирует работу ряда других частей двигателя, как описано ниже.

Получить котировки

Держите все плотно

Ваш ремень ГРМ, который также может называться приводным ремнем или кулачковым ремнем, должен работать идеально синхронно, и за эту работу отвечает натяжитель ремня ГРМ (или натяжитель приводного ремня).

Ремень ГРМ соединяет несколько основных компонентов вашего двигателя, таких как генератор переменного тока, водяной насос, насос гидроусилителя руля и компрессор кондиционера. Этот ремень должен работать с постоянным натяжением, чтобы гарантировать, что ваш генератор переменного тока всегда производит достаточную мощность для перемещения шкивов, которые приводят в движение все эти отдельные компоненты.

Итак, как вы можете видеть, это эффективный источник нужного количества энергии (то есть напряжения), чтобы все эти разрозненные части работали вместе, и если он не работает должным образом, вы, вероятно, скоро столкнетесь с серьезной проблемой. , в виде отказа хотя бы одного из компонентов, для которого он обеспечивает движущую силу.

История в четырех частях

Натяжитель ремня ГРМ состоит из четырех основных компонентов: основания, рычага натяжителя, пружины и шкива. Основание является креплением для всех остальных частей, а пружина обеспечивает натяжение ремня.

Затем шкив обеспечивает правильное движение ремня, в то время как рычаг натяжителя, расположенный в нижней части натяжителя, предназначен для противодействия пружине и, таким образом, позволяет снимать или регулировать сам ремень ГРМ.

Настройку натяжителя ремня ГРМ следует регулярно проверять в рамках планового графика технического обслуживания вашего автомобиля, но это работа только для опытного механика, отчасти из-за сложности доступа к нему.

Натяжитель также можно снимать и заменять отдельно от самого ремня ГРМ, так что, если он показывает признаки того, что не выполняет свою работу должным образом, работу можно выполнить без необходимости в новом ремне. Но из-за деликатного характера работы и того факта, что от правильной работы зависит очень много других компонентов, замену натяжителя ремня ГРМ всегда лучше всего выполнять опытным механиком с опытом работы.

Зайти так далеко — и не дальше

Как мы упоминали в нашей статье о ремнях ГРМ, многие ремни имеют довольно жестко установленный расчетный срок службы. Производители транспортных средств учитывают их замену в своих регулярных графиках обслуживания, и если вы придерживаетесь графика, применимого к вашему автомобилю, фургону или грузовику, вы можете быть уверены, что у вас не возникнет никаких проблем.

Но в то время как ремень является одним компонентом, и, следовательно, вероятность того, что он выйдет из строя по отдельности, довольно мала, вероятность отказа натяжителя ремня ГРМ выше, поскольку он состоит из нескольких отдельных компонентов. И если натяжитель работает неправильно, шкивы, приводящие в движение один или несколько компонентов двигателя, не займут много времени, чтобы начать работать не синхронно, и именно тогда вы рискуете столкнуться с потенциально катастрофическими проблемами.

Натяжитель также должен иметь возможность свободно вращаться в любое время, поэтому ржавчина и мусор могут помешать ему это сделать. Это особая проблема, если вы регулярно ездите по дорогам, покрытым солью зимой, так как соль подхватывается при движении колес автомобиля и обильно распределяется по днищу кузова и двигателю вашего автомобиля.

Шкив, приводящий в действие натяжитель, также может вызывать вибрации, которые сами по себе могут повредить натяжитель, поэтому вам необходимо знать о любых возможных повреждениях шкива.

Как определить необходимость замены натяжителя ремня ГРМ

Ключевой момент для выявления признаков необходимости замены натяжителя ремня ГРМ — это когда вы запускаете свой автомобиль или ускоряетесь.

Если в любой из этих моментов вы слышите дребезжащий звук, это может быть признаком того, что ремень не натянут, когда это необходимо.

Обратите особое внимание на то, насколько хорошо ваш автомобиль разгоняется с низких скоростей. Если обороты двигателя внезапно поднимутся (это будет очевидно, так как уровень его шума увеличится), то это признак того, что ваш автомобиль не набирает скорость плавно, что может быть связано с неправильным натяжением ремня ГРМ.

Скрипы или визги при переключении передач также являются явным признаком проблем с натяжителем ремня ГРМ.

Если ваш натяжитель ремня ГРМ неисправен, вы также можете увидеть, что сигнальная лампа аккумулятора вашего автомобиля продолжает гореть после того, как она должна была погаснуть. Это связано с тем, что батарея будет терять мощность из-за того, что лента не вращается так быстро, как это необходимо для питания батареи.

Что делать, если вам кажется, что вы столкнулись с одним из этих симптомов?

Самое главное, вам нужно проверить их как можно скорее. Вы можете быстро и легко получить расценки на замену ремня ГРМ, а если натяжитель также нуждается в регулировке, эти работы лучше выполнять одновременно.

Так что не игнорируйте необычные визги в передней части автомобиля — это может быть признаком проблем с ремнем ГРМ или натяжителем. И если оставить их без внимания, они могут вскоре повредить большие части вашего двигателя. Но какой бы ни была причина, попросив надежного и опытного механика посмотреть, они вполне могут пресечь любые проблемы в зародыше.

Зарегистрировавшись на Mycarneedsa.com, вы можете получить расценки на различные работы с вашим автомобилем. Просто введите информацию о работе, которую вы хотите выполнить, например, о замене ремня ГРМ, и посмотрите предложения от наших проверенных и надежных партнеров по ремонту в вашем регионе для выполнения работы.

Руководство по установке ремня ГРМ — информация о деталях

Современные очень сложные автомобильные двигатели работают при более высоких температурах и более высоких скоростях. Кроме того, диаметр шкива меньше для экономии места под капотом, и практически все двигатели теперь имеют верхние распределительные валы.   Эти все более суровые условия создают большую нагрузку на ремни ГРМ. Качественный ремень ГРМ обеспечивает бесшумность, надежность и низкие эксплуатационные расходы миль за милей. Для обеспечения максимальной долговечности и во избежание преждевременного выхода двигателя из строя следует использовать только ремни, эквивалентные оригинальному оборудованию. Качественный ремень ГРМ прослужит вам долго, если он правильно установлен и обслуживается. Поэтому их необходимо устанавливать в соответствии с инструкциями производителя автомобиля, чтобы обеспечить правильное натяжение ремня и синхронизацию двигателя. Перед установкой нового ремня ГРМ прочитайте эту информацию и задайте себе следующие вопросы: • Вы заменяете ремень, потому что порвался старый ремень ГРМ , или это обычная процедура обслуживания? • Если старый ремень порвался, работает ли двигатель? • Устанавливали ли вы ранее ремень ГРМ на этот двигатель? • Есть ли у вас инструкции по установке и 9Характеристики натяжения 0020 из руководства по обслуживанию производителя автомобиля? • Есть ли у вас необходимые инструменты? То, как вы ответите на эти вопросы, очень важно. Если старый ремень порвался, возможно, двигатель автомобиля получил повреждения, которые необходимо устранить до установки нового ремня. Статья об устранении неполадок ремня ГРМ может помочь определить причину износа или неисправности ремня. В разных конструкциях двигателей используются различные конфигурации ремня ГРМ для выполнения разных функций. Чтобы дать вам представление о том, какие шаги необходимо предпринять при работе такого типа, вот пошаговая процедура, рекомендованная одним производителем. Помните, это всего лишь пример. Очень важно, чтобы вы проверили руководство по техническому обслуживанию производителя автомобиля для получения конкретных инструкций. Снятие ремня Этап 1 Перед началом работы убедитесь, что двигатель холодный. * Отсоедините кабель заземления аккумулятора. Этап 2 Поверните коленчатый вал (в направлении нормального вращения) в ВМТ, совместив установочную метку «О» на демпфере коленчатого вала. Ротор распределителя должен быть совмещен с меткой на корпусе распределителя. Шаг 3 Снимите все ремни, шкивы или шланги, мешающие снятию крышки ремня ГРМ. Этап 4 Снимите кожух ремня ГРМ. Этап 5 Ослабьте регулировочный болт натяжителя ремня. Шаг 6 Отсоедините натяжитель от ремня и снова затяните регулировочный болт натяжителя. Шаг 7 Снимите ремень ГРМ. Этап 8 Внимательно осмотрите привод. Плохая центровка привода, неправильное натяжение ремня и изношенные шкивы способствуют преждевременному выходу ремня из строя. В случае чрезмерного износа немедленно замените компонент привода. *Полезный совет: Если автомобильный радиоприемник запрограммировал радиостанции, запишите положение станций, прежде чем отсоединять аккумулятор. Таким образом, вы можете перезагрузить радио, когда работа по замене будет выполнена. Установка ремня Этап 1 Убедитесь, что установочные метки правильно совмещены следующим образом: Указатель коленвала в ВМТ. Ротор распределителя совмещен с установочной меткой на корпусе распределителя. Указатель шкива распределительного вала совмещен с меткой на блоке цилиндров. Этап 2 Наденьте новый ремень на шкивы, но будьте осторожны, не применяйте силу. Никогда не устанавливайте повторно использованный ремень, так как значения натяжения рассчитаны для новых ремней. Этап 3 Медленно ослабьте регулировочный болт натяжителя, чтобы он мог отклоняться назад к ремню. Будьте осторожны, чтобы ослабить натяжитель в нужное положение. Не допускайте сильных ударов по ремню. Убедитесь, что пружина натяжителя правильно зацеплена. Если нет подпружиненного натяжителя, натяните ремень в соответствии с рекомендациями производителя автомобиля. Этап 4 Проверните коленчатый вал (в направлении нормального вращения) не менее чем на два полных оборота, чтобы устранить провисание ремня и позволить зубьям ремня идеально сесть в канавках шкива. Этап 5 Ослабьте натяжитель и снова натяните ремень в соответствии с рекомендациями производителя автомобиля. Если привод оснащен фиксированным натяжителем, проверьте натяжение с помощью звукового тестера натяжения Gates STT-1. Затяните регулировочный болт натяжителя и шарнирные болты с рекомендованным изготовителем моментом затяжки. Шаг 6 Установите на место кожух ремня ГРМ и все снятые детали. Затяните все болты рекомендуемым производителем моментом затяжки. Шаг 7 Снова подсоедините кабель заземления аккумулятора. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
