Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109. Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей.
Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.
Содержание
- Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
- Блок предохранителей ВАЗ 2109 где он расположен
- Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
- Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
- Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
- Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
- Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
- Где находится схема предохранителей
- Как понять, что предохранитель перегорел
- Техника безопасности при работе под напряжением
- Демонтаж и замена предохранителей своими руками (подробно)
Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли.
БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

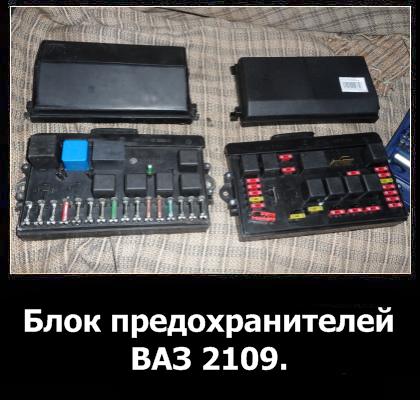

Блок предохранителей ВАЗ 2109 где он расположен
Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.
Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.
БП 17.3722Отличия между старыми и обновленными версиями следующие:
- Элементы монтажного блока по-разному маркируются.
- Отличается номинал у предохранителей.
- У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

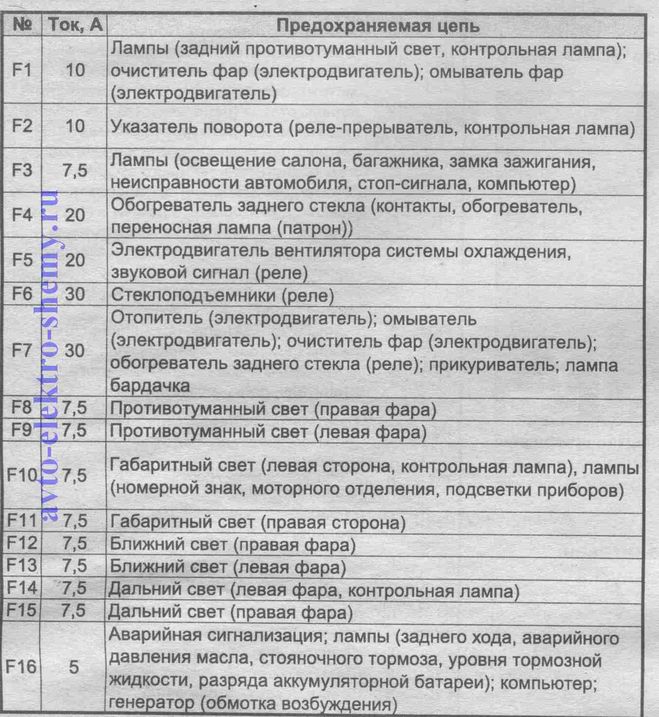

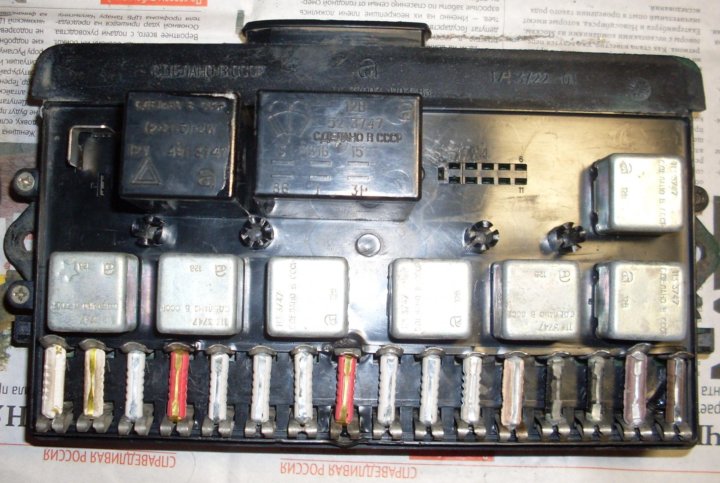

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
| Защищаемая цепь | Сила тока | Номер предохранителя |
| Резервный | 10А | F1 |
| Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников | 10А | F2 |
| Плафон подсветки салона, задние фары стоп-огней | 10А | F3 |
| Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна | 20А | F4 |
| Клаксон | 20А | F5 |
| Резервный | 30А | F6 |
| Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки | 30А | F7 |
| Резервный | 7. 5А | F8 |
| Резервный | 7.5А | F9 |
| Габаритная левая фара | 7.5А | F10 |
| Габаритная правая фара | 7.5А | F11 |
| Фара ближнего света правая | 7.5А | F12 |
| Фара ближнего света левая | 7.5А | F13 |
| Фара дальнего света левая, контрольная лампочка активации дальнего света | 7.5А | F14 |
| Фара дальнего света правая | 7.5А | F15 |
| Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников | 15А | F16 |
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
| Функции | Номер реле |
| Компоненты очистки передней оптики | 1 |
| Мотор омывателя заднего окна | 2 |
| Лампы световой сигнализации и поворотных сигналов | 3 |
| Моторчик стеклоочистителей ветрового окна | 4 |
| Определяет работоспособность лампы | 5 |
| Система подогрева заднего окна | 6 |
| Дальние фары | 8 |
| Ближние фары | 9 |
| Вентилятор охлаждения мотора | 11 |
| Клаксон | 12 |
Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
Новый БП| Защищаемая цепь | Номинальный ток | Номер предохранителя |
| Резервный | 8А | 1 |
| Резервный | 8А | 2 |
| Резервный | 8А | 3 |
| Электроцепь электромотора и переключателя печки, реле вентилятора радиатора | 16А | 4 |
| Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки | 3А | 5 |
| Плафон подсветки салона и выключатель стоп-сигнала | 8А | 6 |
| Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров | 8А | 7 |
| Электромотор вентилятора радиатора, клаксон | 16А | 8 |
| Лампочка левых габаритов, лампочка задних левых габаритов | 8А | 9 |
| Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок | 8А | 10 |
| Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки | 8А | 11 |
| Розетка для переноски лампы, прикуриватель | 16А | 12 |
| Дальний свет (правая фара) | 8А | 13 |
| Дальний свет (левая фара), контрольная лампочка дальней оптики | 8А | 14 |
| Ближний свет (правая фара) | 8А | 15 |
| Ближний свет (левая фара) | 8А | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
| Функции | Номер реле |
| Мотор омывателя заднего окна | К1 |
| Световая сигнализация, лампочки поворотников | К2 |
| Стеклоочиститель ветрового окна | К3 |
| Габариты и лампы стоп-сигналов | К4 |
| Фонари дальнего света | К5 |
| Омыватель оптики | К6 |
| Двигатель электростелоподъемников | К7 |
| Клаксон | К8 |
| Вентилятор системы охлаждения | К9 |
| Обогрев заднего окна | К11 |
| Фонари ближнего света | К12 |
Где находится схема предохранителей
Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.
Как понять, что предохранитель перегорел
Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.
Техника безопасности при работе под напряжением
Обязательно отключите минусовую клемму от АКБ.
Демонтаж и замена предохранителей своими руками (подробно)
Порядок работ:
- Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
- Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.
- Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.
- Замените перегоревший элемент и закройте крышку.
