Отопитель ВАЗ 2110: тюнинг (фото)

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.

Детали отопителя ВАЗ 2110

Однако, прежде чем производить разбор не прошедшего проверку зимой отопителя, необходимо знать, как работает вся система отопления, какой должна быть установка/настройка печки.

Составные части

В автомобилях ВАЗ 2110, как и в большинстве современных машин, обычная подача воздуха в салон совмещена с отоплением и управляется единым механизмом, состоящим из:

Блока САУО (расшифровывается как система автоуправления отопителя). Он имеет две рукоятки. Той, что ближе к водителю, задают температуру поступающего воздуха. Обычный диапазон – 16 -30°С. Крайнее положение рукоятки с синей точкой обозначает, что заслонка печки закрыта, идет только холодный воздух. Установка рукоятки в положение с красной точкой – что эта заслонка полностью открыта, горячий воздух идет максимально. Рукоятка, находящаяся дальше от водителя, предназначена для установки скорости работы вентилятора. С ее помощью обеспечивается сила воздушного потока;
Тюнингованный светодиодами блок САУО
Потолочный датчик температуры воздуха в салоне, и встроенный в него мини-вентилятор. Находится рядом с осветительным прибором на потолке ВАЗ 2110. От потолочного датчика сигнал о снижении (повышении) температуры поступает на блок управления, соответствующее реле включает или отключает моторчик, управляющий заслонкой;
Снятие потолочного датчика температуры воздуха в салоне
Внутренности потолочного датчика температуры воздуха в салоне

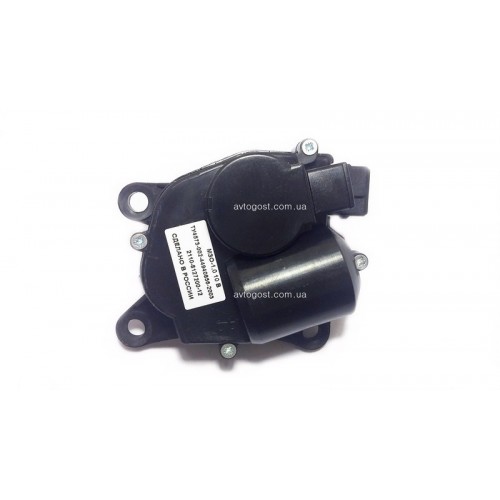

ММР (микромоторедуктор) с резистором положения вала. Бывает нового или старого образца. Старый выпускался до 2003 года.
Это, собственно, приборы, которые обеспечивают комфорт из салона. Также нужно знать, как работают те, которые находятся в подкапотном пространстве.
ММР старого образца
ММР нового образца

Как работает обогрев и вентиляция

В салоне ВАЗ 2110 работает приточно-вытяжная вентиляция. Накладка ветрового стекла имеет отверстия, через которые или самопроизвольно (когда машина движется) или принудительно — с помощью вентилятора отопителя, воздух попадает в салон. Выходит подаваемый воздух через предусмотренные щели – в торцах дверей, между обивками, панелями дверей.

Но не нужно думать, что ВАЗ 2110 весь покрыт щелями, а воздух в нем просто не задерживается.

На самом деле все упомянутые отверстия оборудованы клапанами, работающими «на выпуск» и препятствующими (хотя бы гипотетически) самопроизвольному поступлению воздуха извне.

Устройство и принципы функционирования системы отопления детально рассмотрены здесь: http://vazweb.ru/desyatka/otoplenie/sistema-otopleniya.html

Однако можно сделать качественный тюнинг отопительной системы, тогда в машине будет по-настоящему комфортно.

Обогрев производится таким образом:

При желании, можно провести тюнинг, отрегулировать поступление тепла в разные части салона ВАЗ 2110, улучшив тем самым комфорт.

Режимы работы

Настраивать работу отопителя можно вручную или автоматически. То есть, можно выставить датчик температуры соответственно своим желаниям, например, на 22°С. Если все исправно, то производители обещают, что отклонения будут не более 2°С, после чего реле снова включит обогрев, а после достижения заданных параметров – отключит. Но если случаются сбои, то после проверки работоспособности, вполне возможно, что нужна будет замена датчика или реле.

Можно настроить автоматический режим. Для этого существует специальный винт, так называемый – настроечный. Желательно производить регулировку при закрытых окнах-дверях. Ручка вентилятора при этом должна стоять в положении «А», а температуру выставьте по своему усмотрению.

Разобраться, почему в ВАЗ 2110 плохо греет печка, поможет данный материал: http://vazweb.ru/desyatka/otoplenie/ploho-greet-pechka.html

Возьмите в салон проверочный термометр. Если по истечению 15 минут температура не будет соответствовать заданным параметрам, значит – нужно извлекать из гнезда контроллер и поворачивать винт его регулировки. По часовой стрелке – для увеличения температуры, против – для ее снижения. Если это не помогает, то необходима замена датчика.

Блок САУО без панели

Кроме того, может понадобиться установка нового блока управления, а то и тюнинг всей отопительной системы.

Проверка составляющих

Естественно, разборка печки на ВАЗ 2110, проверка ее составляющих нужна, если вы недовольны ее работой, а также, если она не поддается регулировке.

Итак:

Первое, что нужно сделать – проверить, не сгорел ли предохранитель. И хотя, если это произошло, сразу напрашивается мысль – поменять сгоревший предохранитель, не спешите. Это вряд ли решит сразу проблему, вероятнее всего, что он не причина, а следствие какого-то сбоя, который необходимо отыскать;
Прежде всего нужно проверить, приходит ли в движение заслонка при изменении параметров датчика отопителя. Осторожно, чтобы не оборвать провод, идущий на подсветку, снимите дефлекторы. Теперь вы сможете четко видеть, поворачивается заслонка или нет. Если нужна замена заслонки отопителя, то будет оправдана установка алюминиевой вместо пластиковой;
Проверьте сопротивление температурного датчика. Если в салоне 16°С, то его сопротивление должно быть 250 Ом, при 22°С – около 200 Ом. Если это не так, то должна помочь установка нового датчика;
Желательно также проверить контроллер: вытащить из гнезда, включить зажигание и, изменяя ручкой температурные параметры, замерить напряжение на длинном разъеме. Если напряжение не меняется, значит, он неисправен;
Чтобы проверить моторедуктор печки, придется сделать небольшой разбор: снять жабо, добраться к приводу моторедуктора (к нему подведены коричневый и розовый провода). На разъем подать ток от аккумулятора. Если он крутится – значит исправен, нет – может понадобиться установка нового;
Если отопитель работает только в одном положении, возможно, сгорело дополнительное сопротивление (резистор), через которое подключен вентилятор. Установка нового возможна лишь со стороны моторного отсека;
Проверьте, не отгорели ли провода в контролере. Для этого его нужно разобрать;
Справа под капотом вы найдете блок реле. Весьма возможно, что от реле, отвечающего за работу отопителя, отошел провод. Заодно проверьте реле, включающее обогрев заднего стекла. Если же у вас такой обогрев не предусмотрен, проводя тюнинг печки, вы можете включить в систему и это реле;
Если воздух, поступающий в салон ВАЗ 2110, достаточно не прогревается, обязательно посмотрите уровень тосола, а также — отсутствие его утечки из отопителя;

Доработка

Если вы задумали тюнинг печки, то следует знать, что возможна установка не только «родной» модели, но также многих других: приоровской, бошевской и т. д.

Статья, посвящённая демонтажу отопительного прибора, расположена здесь: http://vazweb.ru/desyatka/otoplenie/kak-snyat-pechku.html

Автор: ratico19

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Владельцы десяток нередко сталкиваются с проблемой, когда плохо греет или перестала работать печка в транспортном средстве. С наступлением холодов приходится перебирать отопительную систему автомобиля и искать причины неисправностей.

Владельцы автомобилей ВАЗ-2110 часто сталкиваются с ситуацией, когда в салон идёт подача как тёплого, так и холодного воздуха, но под очень низким давлением. Соответственно, для обогрева или вентиляции салона необходимо значительно больше времени, чем при нормальном функционировании отопительной системы. Если печка плохо дует, то причинами такой неисправности может быть засорение радиатора печки или салонного фильтра транспортного средства.

Для начала необходимо проверить состояние салонного фильтра машины. В десятках он находится чаще всего за бардачком со стороны пассажира. Если он сильно загрязнён, то воздух через него поступает слабо и провоцирует проблемы с системой отопления салона. Загрязнения салонного фильтра автомобиля можно устранить двумя способами. Первый – это качественная очистка фильтра и установка его на штатное посадочное место. Однако этот способ менее действенный. Проблема возникнет повторно, спустя несколько недель. Более правильным вариантом решения является замена салонного фильтра новым изделием. Тем более что фильтр необходимо менять каждые пятнадцать тысяч километров пробега или два раза в год.

Если после замены салонного фильтра проблема не исчезла, тогда надо проверить состояние радиатора печки. Сделать это более сложно, так как придётся разобрать практически весь отопитель со стороны моторного отсека. Некачественная проходимость охлаждающей жидкости в радиаторе может быть спровоцирована как мелкими частицами мусора, которые могут в него попадать, так и образованием накипи внутри изделия. А также причиной плохой работы печки может быть утечка антифриза через пробоины в радиаторе.

Если радиатор забит мусором или накипью, проблему можно устранить путём промывки изделия специальными средствами. При утечке охлаждающей жидкости специалисты советуют сразу же производить замену радиатора новой деталью. Устранение проблемы путём пайки радиатора поможет решить вопрос на очень короткий промежуток времени, после чего антифриз снова будет вытекать и придётся повторно разбирать практически половину моторного отсека для установки новой детали. А также сразу необходимо проверить состояние шлангов и патрубков, которые идут к радиатору печки и по необходимости произвести их замену.

Часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда через дефлекторы отопителя в салон поступает только холодный воздух независимо от установки температурного режима. В большинстве случаев печка дует холодным воздухом после замены или доливки охлаждающей жидкости. Причина такой неисправности – попадание воздуха в отопительную систему транспортного средства.

При неправильной замене охлаждающей жидкости в патрубках и шлангах радиатора образуется воздушная пробка, которую необходимо устранить. Сделать это несложно. Надо загнать автомобиль на горку или эстакаду, таким образом, чтобы передок его был как можно выше. После этого необходимо дать машине поработать на холостых оборотах несколько минут, периодически надо газовать. Таким образом, воздушную пробку можно выгнать из системы.

Иногда бывают ситуации, когда отопитель не поддаётся регулировке. Независимо от положения регулятора температуры на панели управления, печка либо дует холодным воздухом, либо вырабатывает только горячий поток. Такой дискомфорт может быть вызван неправильной работой датчика температуры или отказом заслонки печки.

Проверить работу датчика можно повернув несколько раз регулятор температуры в крайнее максимальное положение. Если ситуация не изменилась, тогда необходимо заменить датчик, который находится на потолке автомобиля, рядом с плафоном.

Иногда не греет печка ВАЗ-2110 или работает только на максимальных оборотах по причине отказа заслонки отопителя. В этом случае необходимо со стороны моторного отсека снять дефлекторы, отогнуть крепёжные усики и добраться до задвижки. Зачастую заслонку заклинивает в одном положении, и она не реагирует на регулятор внутри салона. Тогда надо попробовать пошевелить застрявшую деталь. Если она двигается без усилий, значит, проблему надо искать в другом месте.

А также виновником неисправности может быть микроредуктор заслонки отопителя. Если он вышел из строя, то отрегулировать температуру в салоне будет невозможно. Проверить это можно, сняв накладку лобового стекла и жабо со стороны моторного отсека. После этого необходимо протестировать перемещение рычага заслонки при переключении режимов отопителя в салоне. Если рычаг заслонки перемещается, тогда микроредуктор исправный. В ином случае его необходимо заменить.

Если не работает печка ВАЗ-2110 ни на одном режиме, кроме максимального, тогда причиной поломки может быть выход из строя резистора отопителя. Поломка резистора может быть через перенапряжения в сети. Резистор находится с правой стороны от печки. Для его замены или диагностики необходимо демонтировать накладку лобового стекла и вакуумный усилитель. После этого с помощью омметра проверяется сопротивление на спиралях, которые отвечают за преобразование тока в нужное напряжение для правильной работы системы отопления. Если показатели отличаются от нормы, тогда необходимо произвести замену изделия новым резистором.

А также проблема может быть в отсоединении предохранителя, который находится на плате резистора. В этом случае можно путём пайки устранить неисправность, однако, предварительно надо найти причину перегорания предохранителя. Она может быть в окисленных контактах или плохой изоляции проводки. Изначально надо диагностировать все элементы электрической цепи отопителя с помощью тестера, найти слабое звено и устранить неисправность. Некачественная работа электрических элементов отопителя может стать причиной короткого замыкания или возгорания.

Если на ВАЗ-2110 полностью перестала работать печка, то это может свидетельствовать об отказе одного из элементов системы отопления. В этом случае для определения причины неисправности придётся проверить функционирование абсолютно всех деталей отопительной системы. Это трудоёмкое занятие и требует от исполнителя определённых знаний по электронике. А также необходимо понимать технологию функционирования отопительной системы автомобиля.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Выход из строя печки транспортного средства в большинстве случаев заканчивается необходимостью её капитального ремонта. В этом случае надо просчитать возможные затраты на покупку новых деталей и сравнить их с ценой новой печки. Специалисты рекомендуют при полном отказе печки произвести её комплексную замену. Очень часто на ВАЗ-2110 устанавливаются более совершенные по конструктивным особенностям и техническим характеристикам печки от ВАЗ-2112.

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Центральный замок ВАЗ-2110 является дополнительной опцией, входит не в каждый автомобильный комплект. На практике достаточно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из машины проверять, не опущены ли флажки замков. Гораздо проще закрыть все замки одной кнопкой на панели сигнализации или поворотом ключа в личинке водительской двери.

Основная функция устройства понятна из названия: с его помощью отпирание и запирание всех замков дверей автомобиля одновременно. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. Основой устройства является блок центрального замка ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последних можно использовать не транзисторы, а транзисторные силовые ключи.

Несмотря на все преимущества центрального управления замками, полностью ему доверять не стоит, особенно если за ним наблюдались определенные грешники. При незначительных неисправностях можно не запирать один или несколько замков до конца. Причиной этого может быть неисправность электродвигателя, входящего в его состав редуктора или системы управления. Для проведения даже мелкого ремонта необходимо знать устройство и принцип работы центрального замка.

В качестве исполнительных механизмов выступают моторредукторы (их 4 — на каждый замок по одному, а если есть привод для отпирания багажника, то пять). Это небольшие электродвигатели, на роторах которых установлены редукторы.

Если не работает центральный замок ВАЗ-2110, виной всему дефект исполнительных механизмов — моторедукторов. Во всей конструкции они являются наиболее уязвимым местом, поскольку на них воздействует наибольшая нагрузка. Эти устройства движутся при работе, что ускоряет разработку элементов, составляющих их конструкцию.

Но есть и одна немаловажная деталь: автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что у любого из автомобилей будут проблемы, связанные с «устареванием» элементов. Проводка разрушена, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления из-за частых перегревов могут выйти из строя за такой срок. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110. Они монтируются в двери, имеют пластиковый корпус. Случаи оплавления редки, но бывают. Особенно, если устройство подвергается большой нагрузке или мотор часто работает. В случае физического дефекта (расплавление, разрушение) наблюдаются такие симптомы:

Практически все компоненты активаторов изготовлены из пластика. Он достаточно прочен, чтобы выдерживать большие нагрузки. Но бывает и брак, и нарушение работы замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны сломаться, выйти из зацепления. Замок будет гудеть, но флажки не будут опускаться (или не подниматься, в зависимости от текущего состояния).

Но такое проявление поломок может быть вызвано неправильной установкой. Это только в том случае, если произошли относительно недавние работы, прямо или косвенно связанные с элементами центрального замка. Нарушение регулировки тяг – первый звоночек к тому, что вся система будет работать некорректно. Замок, на котором неправильная регулировка, работать не будет, а остальные функционируют исправно.

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, хоть раз сталкивавшийся с ним. Он расположен под центральной частью панели приборов, прямо на полу. Отличить его достаточно просто: к нему подходит колодка из пластика, жгут с башмаком на конце. Сняв крышку с блока, вы увидите в ней небольшую плату с электромагнитными реле. Именно этот узел отвечает за функционирование всей системы. А причин его поломки может быть:

При выходе из строя активаторов, увеличивая нагрузку на них, увеличивается ток в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению печатных дорожек. При длительных тепловых нагрузках разрушается пайка, монтажные ножки элементов теряют электрический контакт со всей схемой.
Перегоревший предохранитель приводит к тому, что вся цепь не работает — центральный замок ни на что не реагирует. Предохранитель находится в специальном прорезиненном или пластиковом корпусе, в месте разрыва красного (иногда розового) провода. Обратите внимание, что установка предохранителей большего номинала невозможна, так как это приведет к перегоранию проводки и возгоранию.
Штекерное соединение блока управления является одним из наиболее уязвимых мест. Рядом с ней печка (источник тепла) и обувь водителя, на которой может быть и пыль, и грязь, и вода. Все это вместе является причиной появления окисления на обуви. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобные). Если состояние колодки оставляет желать лучшего, проще заменить ее полностью.

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях ЦЗ. Гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но физических нагрузок нет. Как следствие, механический износ полностью исключен. Но шанс пробоя полупроводниковых элементов все же присутствует.

В случае поломки КП на десятке будет либо постоянно приводиться в движение, либо полностью перестанет реагировать на действия. Для проверки работы блока управления необходимо поочередно подключиться к желтому и красному проводам мотор-редуктора водителя. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то смысла грешить на поломку электроники нет, нужно искать причину в других компонентах.

Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от состояния, в котором он находится. Если будут затирания проводов, порезы, то это неизбежно приведет либо к самопроизвольному срабатыванию активаторов, либо к их неработоспособности. Чаще всего проводка разрушается в местах сгибов – между дверью и кузовом. Для проверки целостности нужно пропаять каждый провод отдельно. Только не забудьте отключить питание, иначе мультиметр выйдет из строя.

Торец позволяет системе управления понять, в каком положении (закрыто или не заперто) находится дверь в данный момент времени. С его помощью подается сигнал на отпирание и запирание на реле центрального замка ВАЗ-2110. В случае отказа можно наблюдать картину, при которой приходит сигнал на отпирание, а сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери. Ремонту эти детали не подлежат, поэтому в случае поломки поможет только полная замена.

На ВАЗ-2110 (2002 г.) печка стала выдавать только холодный или только горячий воздух, а вентилятор стал работать только на максимальных оборотах. Выяснилось, что износился датчик положения заслонки отопителя (угольный переменный резистор — вышел из строя) и сгорел добавочный резистор моторчика вентилятора печки. А раньше у вентилятора было несколько высоких и очень высоких скоростей.

Основные преимущества данного блока управления:
— Нет необходимости покупать новый мотор-редуктор отопителя с датчиком (≈1500 р-только в комплекте) и менять его.
— Нет необходимости покупать новый резистор вентилятора отопителя (≈300 р) и менять его.

— Нет необходимости покупать новый датчик температуры салона (который чирикает около уха сверху) (≈300 р) и менять его.
— Современный вид и функциональность. Регулировка скорости вращения вентилятора от нуля. Поддержание заданной температуры.
— Дешевизна комплектующих (300-500 р).
Конструкция собрана в корпусе из старого блока. Доска снята. Передняя панель отклеивается. Остался только пластиковый корпус.
Органы управления устройством:
— датчик температуры выносной ДС18С20 в корпусе ТО-92 (ДС1820). Находится в салоне рядом с воздуховодом.
— кнопки установки температуры и скорости вентилятора
— электронные концевые датчики — реализованы в схемотехнике и ПО.
Схема содержит несколько необычных схемных решений, но — они проверены и работают хорошо. Интересная схема управления от микроконтроллера — направление вращения коллекторного двигателя (12 В) с определением заклинивания. Также интересна схема драйвера затвора FET.

Схема основана на микроконтроллере PIC16F628A в корпусе DIP18. Он работает от внутреннего генератора с частотой 4 МГц. Микроконтроллер установлен в «шпаргалке» для извлечения при прошивке.
Вместо датчика положения двигателя заслонки отопителя введены датчики конечных положений. Их работа основана на принципе увеличения тока двигателя при заклинивании. При увеличении тока напряжение на резисторе R24 увеличивается до 0,4-0,6 В, транзистор VT4 (BC337-40) открывается, на выводе 3 (RA4) микроконтроллера сигнал меняется с «1» на » 0″. Микроконтроллер получает сигнал «крайнее положение».
Температура регулируется по выносному датчику температуры DS18S20 небольшими движениями заслонки. В случае неисправности или поломки датчика заслонка перемещается при нажатии кнопок «+», «-».

На транзисторах VT5, VT8 (BC337-40) и VT6, VT7 (BC327-40) собрана схема управления двигателем коллекторной заслонки. При лог.1 на одном из выводов 1(РА2), 2(РА3) микроконтроллера двигатель вращается в требуемом направлении.
Двигатель вентилятора ВАЗ-2110 потребляет ток до 16 А, управляется ШИМ, с помощью мощного полевого транзистора VT1 (IRFZ48N). Мощный диод VD4 (2Д213А) предназначен для подавления влияния индуктивности двигателя. На транзисторах VT9(BC337-40), VT10 (BC327-40), оптроне V1 (PC817C) и диоде VD1 (1N4007), собрана схема драйвера затвора полевого транзистора. Аппаратный ШИМ микроконтроллера используется с выхода 9 (В3). Работает на частоте около 20 кГц.
Светодиодный индикатор — двойной зеленый (LTD585G «LITEON»). Динамическая индикация используется с помощью ключей VT2, VT3 (BC337-40). Кнопки управления подключаются к тем же портам микроконтроллера, что и индикатор. Кнопки опрашиваются с частотой около 4-5 Гц. На это время индикатор выключается (несколько микросекунд — глазу не заметно).

Цепь аналогового датчика температуры (термистор) R19,C6 не используется. Но если у кого-то есть желание, то его можно (и даже нужно) использовать.
Питание цифровой части от стабилизатора +5 В типа КРЕН5А или импортного аналога 7805.
Настройка устройства
Настройка устройства заключается в правильном подключении трех проводов: +12 В, масса, +вентилятор (К10) к 6-контактной «папе» автомобильной колодки (купить в автосалоне). И в подключении двух проводов с 3мм «папами» к контактам моторедуктора в штатном разъеме (К11, К12). Если температура регулируется неправильно (скачет от минимума к максимуму), то эти два контакта нужно поменять местами. Подключение производится в соответствии со схемой подключения ВАЗ-2110.

Алгоритм работы микроконтроллера:
1. При первом включении после перепрошивки происходит калибровка: замеряется время движения из одного крайнего положения в другое. (Важно, чтобы напряжение было близко к рабочему, желательно запустить двигатель в течение 10 секунд).
2. Отобразите «88», чтобы проверить индикаторы.
3. Начальное измерение температуры. Определение исправности датчика температуры. Если разница от установленного значения большая, то заслонка перемещается в соответствующее конечное положение. (Если датчик температуры неисправен, то не выполняется).
4. Основной рабочий цикл:
— Измерение температуры с периодом 5-6 с. Определение исправности датчика температуры. Если он отличается от установленного, заслонка перемещается. (От 1 до 3 условных шагов (если не крайнее положение). Шаг — это время включения мотора заслонки. Время зависит от начальной калибровки.)
— Опрос кнопок и изменение значений настроек. При изменении температуры она записывается во FLASH (хранилище). При изменении скорости вращения — изменение скважности ШИМ.
— Через 5-6 секунд яркость индикаторов снижается до одной четверти. Индикаторы отображают текущую температуру.
— При частоте 40-50 Гц есть динамическая индикация текущего параметра (скорость вращения, заданная температура, измеренная температура (яркость-0,25)).
