Принцип работы сцепления автомобиля — Автосервис в Люберцах

Сцепление – одна из комплектующих авто, предназначенная для установления связь между мотором и трансмиссией автомобиля. Эта комплексная деталь необходима для регулировки скоростных режимов (передач) и крутящего момента, что повышает плавность хода машины во время начала движения. При отсутствии этой комплектующей на коробку передач авто будет приходиться колоссальная нагрузка, способная спровоцировать её износ или моментальную поломку. Для правильной эксплуатации сцепления нужно знать об устройстве и принципе работы этого механизма, а также иметь сведения о его возможных поломках.

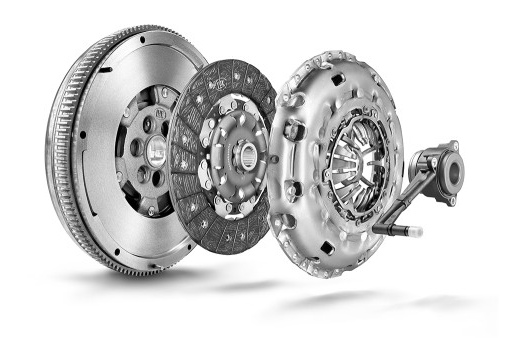

Устройство

Современное сцепление состоит из следующих элементов:

1. Нажимной диск. Эта деталь является основой узла сцепления. Она представляет собой корзину округлой формы, к которой подсоединено несколько пружин. К основанию нажимного диска подключен маховик двигателя, переносящий крутящий момент от коробки передач непосредственно к мотору. Пружины диска обладают округлой формой и принимают непосредственное участие во время взаимодействия всех основных элементов сцепления.

2. Ведомый диск. Ведомый диск осуществляет подавление лишних шумов, звуков и вибраций во время переключения передач при помощи трансмиссии. В его состав входят такие детали, как пружине из демпфера, муфта, основание выпуклой формы и фрикционные накладки. Гашение производится внутри накладок, состоящих из углепластикового или керамического композита, располагающегося звукоизоляционными свойствами. Ведомый диск входит в шлицы вала КПП и при помощи демпферных пружин свободно перемещается по ним во время изменения скоростного режима.

3. Выжимной подшипник. На защитной конической трубе первичного гребного вала двигателя крепиться выжимной подшипник, представляющий собой округлую нажимную площадку. С его помощью активируется система привода. Он выполняет свои действия посредством оттягивающих или нажимных движений.

4. Система привода. Привод осуществляет передачу крутящего момента от мотора автомобиля к его колёсам. В зависимости от способа передачи выделяют механическую, электрическую и гидравлическую систему привода. В механической системе все транспортировка происходит с использованием троса, располагающегося во внутренней части конической трубы вала. Электрическая система осуществляет передачу под действием встроенного электромотора, который находится рядом с тросом вала. Активация электродвигателя происходит при нажатии на педаль. Самым сложным принципом действия обладает гидравлическая система привода. Она передаёт крутящий момент по трубке высокого давления. Специализированный поршень при нажатии педальной установки авто начинает надавливать на тормозную жидкость, создавай в этой области высокое давление. При помощи трубки оно передается к рабочему цилиндру, который активирует действие выжимной вилки. По ней происходит передача крутящего момента.

5. Педаль сцепления. Эта комплектующая находится в салоне авто. Она связана со сцеплением при помощи ряда креплений и узлов. Педаль приводит в действие систему привода.

Принцип действия

Действие сцепления основывается на переменном движении ведущего диска. Он присоединяется к маховику мотора. Для достижения максимальной прочности конструкция скрепляется нажимным диском. Ведомый диск размещен между нажимной площадкой и маховиком мотора. На маховик оказывают воздействие пружины нажимного диска. В результате давления активируется трос, который передаёт давление по трубке высокого давления к выжимной вилке. В итоге, крутящийся момента передаётся к коробке передач и происходит переключение передач.

В зависимости от строения конструкции выделяют 2 типа сцепления, отличающихся принципом действия:

1. Сцепление мокрого трения. Главным отличием этого вида сцепления является наличие маслянистой среды, в которой происходит взаимодействие всех компонентов этой детали. Ведомый диск передвигается посредством поступательных движений и ослабляет сжатие между валом КПП и нажимным диском, вызывая смену скоростного режима. Маслянистая жидкость охлаждает все комплектующие и позволяет передавать момент большего размера, нежели чем в сухой среде. Сцепление мокрого трения применяется чаще всего в мотоциклах и мопедах.

2. Сцепление сухого трения. Эта разновидность сцепления осуществляет работу всех компонентов при отсутствии жидкостей. Он используется в большинстве легковых автомобилей с МКПП. Она обладает менее высоким КПД, но стоит гораздо дешевле сцепления мокрого трения.

Принцип работы сцепления автомобиля | Автотехцентр Сокольники

Для любого нового водителя понимание и эксплуатация системы сцепления снимают напряжение, особенно на светофоре. Для некоторых это также непростой опыт, поскольку первая задача при изучении автомобиля для них — снова остановиться и переместить автомобиль. Таким образом, если кто-то хочет получить хорошие навыки управления сцеплением, для него важно сначала понять, как работает система сцепления и когда ее использовать во время вождения.
Основные компоненты системы управления сцеплением
Система сцепления состоит из двух пластин — фрикционной и нажимной. Нажимная пластина соединена со стороной коробки передач системы через ось. И фрикционная пластина прикреплена к стороне двигателя через коленчатый вал.

Эта система важна для регулирования скорости в автомобиле с механической коробкой передач. Управление сцеплением фактически передает мощность двигателя на коробку передач. Там сцепление прерывает трансмиссию, когда переключается передача во время движения или, когда она выбрана для движения из стационарного положения.

Чтобы больше узнать о работе управления сцеплением, давайте углубимся в его функционирование.

1. Принцип работы управления сцеплением

Начиная с нажатой педали сцепления, это действие отделяет нажимные и фрикционные диски друг от друга. Это означает, что колеса отделены от двигателя автомобиля, предотвращая любую мощность на колеса. Но здесь пластина вдоль вала все еще вращается при работающем двигателе.

Теперь, после того как автомобиль на нужной передаче, пришло время поднять педаль сцепления, которая позволяет пластинам снова слипаться. Тем не менее, все обстоит иначе, когда это 1-я передача. Поскольку на этот раз педаль сцепления отпускается таким образом, что пластины медленно собираются вместе. Таким образом, позволяя машине плавно двигаться, соединяя разорванную связь между двигателем и колесами.

2. Изучение техники управления сцеплением

Теперь вы знаете, что это техника контроля скорости автомобиля. Но какая именно техника?

Во-первых, когда вы сидите на месте водителя, убедитесь, что педаль сцепления работает плавно, пристегните ремень безопасности, включите двигатель и поставьте ручник в положение покоя. После того, как все это сделано, теперь приложите усилие к педали сцепления и выберите 1-ую передачу. Затем включите двигатель, осторожно нажав одновременно на газ, и медленно поднимите педаль сцепления.

В этот момент, когда пластины сцепления встречаются, это называется точкой прикуса. На самом деле, эта точка возникает несколько раз во время вождения. Однако важно помнить, что усилие, прилагаемое к педали сцепления, должно быть меньше, чем усилие, прикладываемое во время первой передачи.
Когда использовать сцепление
Существуют определенные ситуации, когда необходимо использовать управление сцеплением, например, останавливая или съезжая с дороги, управляя транспортным средством на низкой скорости и при переключении передач.

Советы: при езде по бездорожью целесообразно замедлить включение сцепления, иначе автомобиль будет тормозить при увеличении передачи.

Зная о системе управления сцеплением, ее практика может сделать вас только опытным водителем. Но не забывайте также следовать определенным рекомендациям по техническому обслуживанию, которые предотвращают износ компонентов сцепления.

Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов.

Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

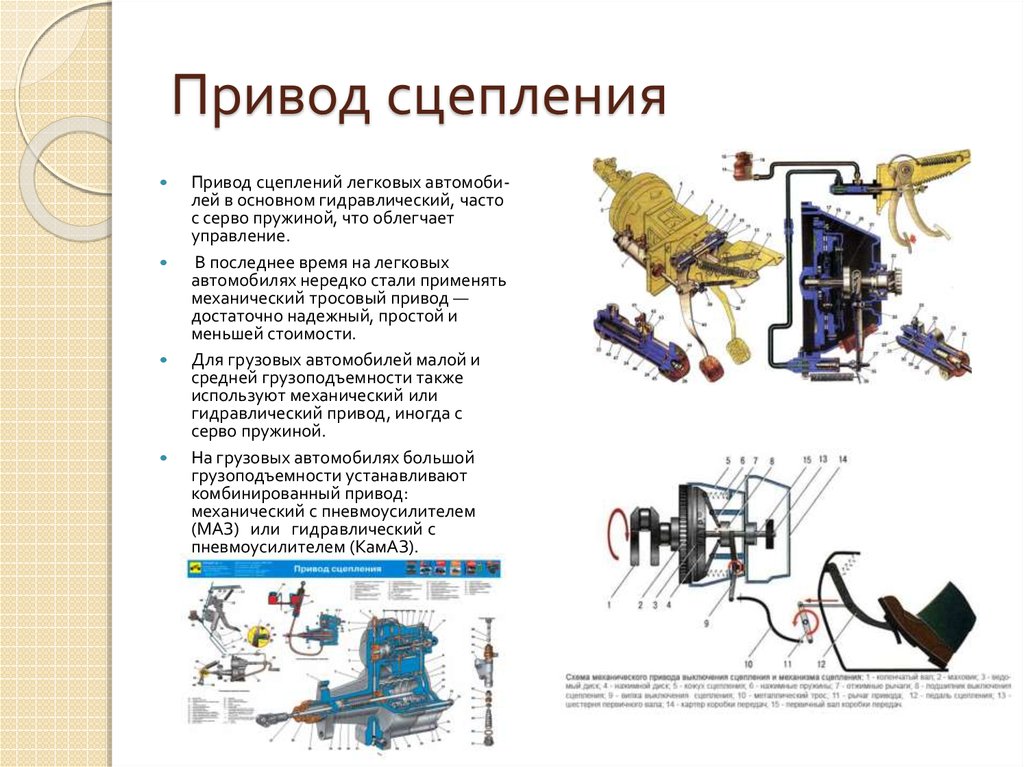

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.

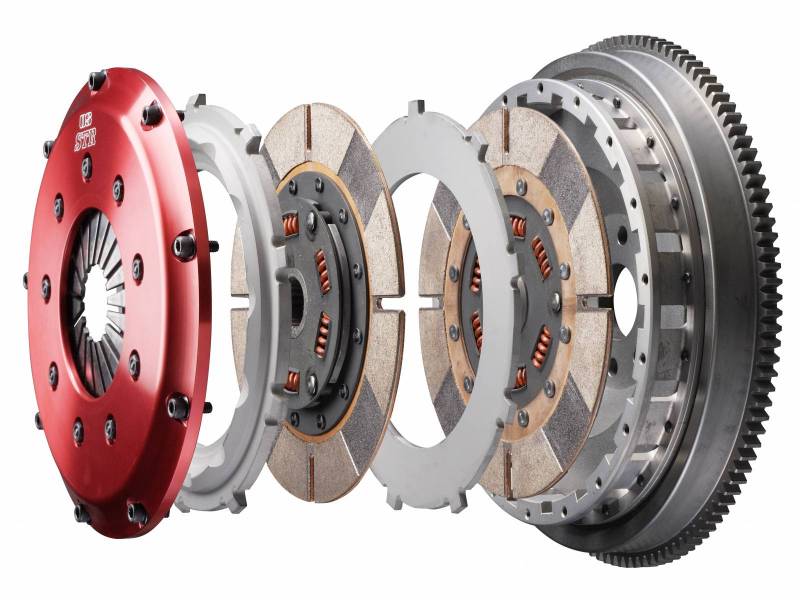

  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Назначение и общее устройство сцепления автомобиля

Сцепление служит для отсоединения двигателя от коробки передач при переключении передач, а также для плавного их соединения при трогании автомобиля с места и после включения передачи.

Действие сцепления основано на использовании сил трения, возникающих между трущимися поверхностями. Сцепления, применяемые на автомобилях, по форме трущихся между собой деталей называются дисковыми. По числу ведомых дисков сцепления разделяются на однодисковые и двухдисковые. Устройство однодискового сцепления показано на рисунке.

Рис. Схема устройства однодискового сцепления: 1 — коленчатый вал двигателя; 2 — ступица ведомого диска; 3 — ведомый, диск; 4 — маховик; 5 — нажимной (ведущий) диск; 6 — нажимной рычаг выключения; 7 — масленка; 8 — нажимной подшипник; 9 — коробка передач; 10 — педаль сцепления; 11 — вилка выключения; 12 — нажимная пружина; 13 — оттяжная пружина педали; 14 — фрикционные накладки; 15 — ведущий вал коробки передач

При работе двигателя и включенном сцеплении, т. е. когда педаль 10 сцепления не нажата, а ведомый диск 3 с приклепанными к нему фрикционными накладками 14 плотно зажат нажимными пружинами 12 между маховиком 4 двигателя и нажимным (ведущим) диском 5, коленчатый вал с .маховиком, нажимной диск, ведомый диск и связанный с ним через ступицу 2 ведущий вал 15 коробки передач 9 вращаются как одно целое и передают крутящий момент от двигателя коробке передач.

Для выключения сцепления, т. е. для отсоединения коробки передач от двигателя, необходимо полностью выжать педаль 10. При этом связанная с педалью системой рычагов и тяг вилка 11 подает нажимной подшипник 8 вперед, подшипник нажимает на длинные концы рычагов 6 выключения и заставляет их короткие концы отойти назад. Связанный с рычагами выключения нажимной диск 5 также отходит назад и сжимает нажимные пружины 12. Вследствие этого прекращается нажим на ведомый диск 3 и он перестает вращаться и передавать крутящий момент от двигателя коробке передач.

Как только водитель снимает ногу с педали сцепления, нажимные пружины 12, разжимаясь, передвигают нажимной диск 5 вперед. При этом ведомый диск 3, оказавшись снова зажатым между нажимным диском 5 и маховиком 4, начинает вращаться вместе с ними, сцепление вновь включается и крутящий момент от двигателя передается коробке передач.

Надежность работы сцепления при максимальной нагрузке обеспечивается достаточной силой трения между дисками. Эта сила создается нажимными пружинами и применением для ведомых дисков специальных фрикционных накладок, способствующих увеличению трения между соприкасающимися поверхностями. Работа сцепления в момент его включения и выключения связана с некоторой пробуксовкой ведомого диска, что вызывает его нагрев. Чтобы избежать чрезмерного нагрева и коробления диска вследствие нагрева, наружная часть диска делается в виде отдельных секций (рис. а).

Плавность включения сцепления достигается не только постепенным опусканием педали при включении, но и применением пружинящего ведомого диска. Упругость диска обеспечивается тем, что каждая из секций несколько изогнута. Фрикционные накладки приклепываются к такому диску так, чтобы одна из них соединилась с секциями, имеющими выгиб назад. Вследствие этого при включении сцепления изогнутые секции постепенно выпрямляются и сила трения между трущимися поверхностями возрастает плавно.

Рис. Ведомый диск сцепления: а — с радиальными разрезами на секции; б — с приклепанными пружинными пластинами; в — с волнистыми секциями; 1 — секция диска; 2 — пружинящая пластина; 3 — волнистая секция; 4 — фрикционные накладки

Чтобы увеличить плавность включения сцепления, в некоторых конструкциях сцеплений передняя фрикционная накладка приклепывается непосредственно к диску, имеющему отдельные секции, а задняя — к волнистым пружинящим пластинам, которые в свою очередь приклепаны к диску (рис. б). В других конструкциях фрикционные накладки приклепываются к упругим волнистым секциям, соединенным с диском заклепками (рис. в).

В силовой передаче автомобиля для гашения крутильных колебаний, возникающих при неравномерном вращении коленчатого вала двигателя или при резких изменениях скорости вращения валов силовой передачи, наблюдающихся во время движения по неровным дорогам, ведомый диск сцепления соединяется со своей ступицей не жестко, а через небольшие спиральные пружины. Полное выключение сцепления при нажатии на педаль обеспечивается отведением нажимного диска от маховика двигателя при помощи рычагов выключения или специальных пружин.

Передача тепла нажимным пружинам от нагревающегося во время пробуксовки нажимного диска крайне нежелательна, так как это может привести к отпуску пружин и потере ими упругости. Во избежание этого между пружинами и нажимным диском обычно ставятся теплоизолирующие шайбы.

Для охлаждения сцепления в верхней части его картера предусмотрены вентиляционные отверстия, закрытые сетками.

Выжимную муфту и ее подшипник необходимо периодически смазывать. Смазка подводится к ним через колпачковую масленку, установленную в люке картера сцепления.

Принцип работы и устройство сцепления автомобиля

Сцепление одним из важных узлов любого самоходного транспортного средства. Задача данного механизма заключается в плавном включении передачи усилийнепосредственно от маховика к первичному валу КПП в процессе движения авто и переключения скоростей. Сцеплениерешает задачи по корректному отключению или подключению силового агрегата к трансмиссии, а также передаче крутящих моментов. Чтобы уяснитьпринцип работы сцепления автомобиля необходимо подробно разобраться в конструкции этого узла.

Устройство сцепления автомобиля

  • Нажимной диск (НД) представляет собой плоский элемент выпуклой круглой конфигурации. В основании этого узла смонтированы специальные выжимные устройства в виде пружин. Они соединяются со специальной прижимной площадкой, такой же формы, как и НД. Диаметр последней детали идентичен маховику.Одну из его сторон тщательно отшлифовывают для максимального и эффективного контакта. Пружины установлены по направлению к центру НД.В процессе выжима они воспринимают механическую нагрузку. Нажимной диск надежно зафиксирован на маховике. В промежутке между прижимным узлом и маховиком смонтирован диск сцепления.

  • Диск сцепления (ВД, его еще называют ведомым диском) выполнен в аналогичной плоской круглой конфигурации. Его конструкция включает набор из фрикционных накладок и лучевого основания. Помимо этого сюда включена шлицевая муфта, которая обеспечивает подключениевала КПП. Плюс к этому, в числе составляющих механизма демпферные пружины, размещенные по кругу поверхности шлицевой муфты. Эти механизмы сглаживают вибрацию, возникающую в процессе включения привода сцепления.

  • Фрикционные накладки (ФН) прочно монтируются к диску сцепления с помощью стальных или полимерных заклепок. Производители их изготавливают из самых различных материалов: керамики, композиционных материалов, кевлара и так далее. Последний материал является наиболее надежным в плане механических нагрузок и воздействия агрессивной среды.

  • Выжимной подшипник (ВП) —достаточно сложная деталь.В зависимости от принципа срабатывания он разделяется на устройства нажимного или оттягивающего типа. Одна из сторон ВП выполняется в виде круглой нажимной площадки, размер которой соответствует диаметру пружин,которые смонтированы в центре НД. Данный механизм размещен на первичном вале, торец которого выступает из КПП. Для фиксации ВП в некоторых автомобилях используются стопорные пружины. Подшипник фиксируется на защитном кожухе вала КПП. В действие эту деталь приводит специальная вилка привода. Онакоторая воздействует на оправку, на которой имеются специальные выступы.

  • Система привода (привод) может быть реализована механическим, гидравлическим, электронным и комбинированным узлом. Последнеерешение представляет собой тандем нескольких предыдущих. На сегодняшний день такие системы пользуются хорошей популярностью. Рассмотрим более подробно три основных вида:

  • Механический привод. Для передачи усилия в механическом приводе используется специальный трос. Одна часть каната подключена к педали, а другая соединяется с выжимной вилкой. Трос размещается внутри кожуха, надежно зафиксированного возле педали и вилки. Такая конструкция обеспечивает ему необходимую защиту от механических воздействий.

  • Гидравлический привод. В число основных элементов, выполняющих передачу силы нажатия,входят2 гидроцилиндра, объединенныхтрубопроводом высокого давления. Во время механического воздействия на педаль, в действие приводиться шток ГЦ (главного цилиндра). На его торце имеется специальный поршень, которыйсдавливает гидрожидкость внутри устройства.Впроцессе этого появляется повышенное давление, которое потом передается через шланг к рабочему цилиндру. Его наконечник также оснащен штоком, соединенным с поршнем, толкающим шток.В свою очередь,шток воздействует на вилку. В качестве рабочей среды чаще всего используют тормозную жидкость. Она заливается в специальный бачок, пода в систему реализуется самотеком.

  • Электронный привод. В данной системе передача усилия производится с использованием электрического силового агрегата. Его включение происходит во время нажатия на педаль, посредством воздействия на трос. В этот моментэлектрическая энергия переходит в механическое перемещение.

Педаль сцепления—элемент, обеспечивающий оперативное управление всей системой. Она смонтирована в салоне и всегда размещена слева. В современных машинах, оснащенных автоматической КПП, она отсутствует. Механизм сцепления в автоматах работает без участия водителя,полностью автономно.

Принцип работы сцепления авто

Передача крутящих моментовреализуется за счет воздействия силы трения на ВД(ведомый диск). Во время включения ВД зажат между НД и маховиком. В процессе нажатия на педаль перемещается трос, который выполняетповорот рычага. В процессе этого действия свободный край вилки воздействует на ВП (выжимной подшипник). Он перемещается к маховику и воздействуетна пластины,которые отодвигаютНД. Таким образом, освобождается диск сцепления, благодаря чему водитель с легкостью переключает скорость. После отпускания педали ведомый диск вновь фиксируется между НД и маховиком.

В гидравлических системах привода происходят идентичные операции, исключением является механизм передачи усилий. Механическое воздействие от педали на ведомый диск передает жидкость, размещенная в цилиндре.

Из каких частей состоит сцепление и как оно работает?

Сцепление, предназначенное для переключения передач и начала движения, является одним из ключевых узлов любого транспортного средства. Инженеры производственной компании «Дженерал Партс» рассказали об устройстве и принципе действия данного узла подробнее.

Основные конструктивные элементы

Сухое сцепление фрикционного типа состоит из следующих компонентов:

  • маховика. Именно он передает на трансмиссию крутящий момент. Механизм закрепляют на коленчатый вал двигателя. Для соединения частей маховика используются демпфирующие пружины. Благодаря им уровень вибрации заметно снижается;
  • нажимного диска. Данную деталь также называют «корзиной». Нажимной диск жестко зафиксирован на маховике и вращается с ним как цельная деталь. Одна или несколько пружин прижимают нажимной диск к ведомому. Тем самым передается крутящий момент от движка на КПП;
  • ведомого диска. Он располагается между нажимным диском и маховиком. Это сборный узел из металлического диска и надетых с двух сторон фрикционных накладок. Для плавной передачи крутящего момента и смягчения ударов также предусмотрены демпфирующие пружины;
  • выжимного подшипника и нажимной муфты. Подшипник предназначен для защиты муфты от изнашивания. Кроме того, он давит на диафрагменную пружину и сжимает ее при выжимании сцепления;
  • деталей привода сцепления. Они отвечают за его включение и выключение. К этим комплектующим относятся тросы, трубки, гидроцилиндры, вилка, педаль и пр.

Алгоритм работы сцепления

Принцип работы механизма довольно прост. Диафрагменная пружина постоянно поддерживает сцепление во включенном состоянии. Благодаря ей обеспечивается плотный контакт нажимного и ведомого дисков и маховика. Весь узел становится единым целым. Как результат, обеспечивается передача крутящего момента на коробку передач.

Когда водитель переключает передачу, сцепление выключается. Если нажать на педаль, то пружина сжимается. Установленные в «корзине» пластины приводятся в действие. Нажимной диск отдаляется от ведомого диска. Крутящий момент больше не передается от двигателя, что позволяет переключиться с одной передачи на другую.

После того, как нужная передача включена, сцепление отпускают. Происходит возврат пружины к исходному положению. Нажимной диск прижимается к ведущему диску и маховику. Возобновляется передача крутящего момента на колеса и КПП.

Если при старте с места слегка отпустить педаль сцепления, то плотность прижатия дисков уменьшается, и они начинают проскальзывать. Крутящий момент передается лишь частично. Начало движения получается плавным. За счет этого автомобиль ускоряется постепенно.

Бесплатную консультацию по устройству и производству компонентов сцепления можно получить по телефону (495) 787-14-89.

Сцепление автомобиля. Принцип работы сцепления автомобиля - схема | АВТО-ПОДБОР

Сцепление автомобиля – это один из главных компонентов трансмиссии. Именно оно принимает на себя весь основной удар при переключении передач, защищает машину от перегрузок и гасит колебания. Как работает сцепление на автомобиле, как оно устроено, какие функции выполняет? Ответы на все эти вопросы – далее в нашей статье.

Характеристика

Сцепление автомобиля – это узел, предназначенный для кратковременного отсоединения двигателя от коробки передач и плавного их соединения при переключении скоростей.

На большинстве современных автомобилей данный элемент размещается между коробкой передач и двигателем внутреннего сгорания.

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

  1. Маховик. На него вырабатывается веськрутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
  2. Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
  3. Вилка выключения. Данная деталь при нажатии педали разжимает диски.
  1. Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

Для чего нужен данный узел?

Как известно, двигатель вращается постоянно, а вот колеса – нет. И чтобы при каждой новой остановке автомобиля не приходилось глушить мотор, на коробке следует выключать ту или иную передачу, то есть путем нажатия на педаль сцепления активировать «нейтралку». При последующем движении данный узел способен снова совместить вращающийся двигатель и неподвижную КПП, плавно соединяя валы между собой. Благодаря этому происходит мягкое трогание автомобиля с места.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодарясилам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

«Мокрый» тип

Существует и так называемый мокрый тип сцепления. Чем он отличается от первого варианта? В нем имеется гидротрасформаторное масло между двумя дисками. Также на «мокром» узле нет такого жесткого сцепления между ведомым и ведущим диском.

По сравнению со своими аналогами он имеет целый ряд преимуществ. Среди них необходимо отметить хорошую защиту автомобиля от перегревов, а также высокую надежность работы механизмов. Однако есть у «мокрого» элемента и свои недостатки. Главный его минус – высокая стоимость, поэтому на большинстве бюджетных автомобилей такая система не используется.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника.Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Как работают автомобильные сцепления?

Когда я был ребенком, я всегда думал, а нужно ли сцепление? что именно он делает? и в детстве я мог представить себе работу тормозов и увеличение скорости, но я никогда не мог понять сцепления! Для меня это был действительно приятный момент, когда я полностью научился понимать сцепление. Итак, вот оно, сегодня мы увидим все, что вам нужно знать о Clutches!

Что такое сцепления?

Муфты - это механические устройства для включения и выключения двигателя и системы трансмиссии транспортного средства по желанию оператора.

Иллюстрация, дающая общее представление о сцеплении!

Детали в сцеплении: -

Узел сцепления состоит из множества мелких деталей, но следующие основные детали:

1. Маховик - Маховик, установленный на коленчатом валу, продолжает работать, пока двигатель продолжает работать. Маховик снабжен фрикционной поверхностью ИЛИ фрикционный диск прикручен к внешней стороне маховика.
2. Фрикционные диски - На ведомом валу установлены одинарные или множественные (по требованию) диски, покрытые фрикционным материалом с высоким коэффициентом трения.
3. Прижимной диск - Другой фрикционный диск прикручен к прижимному диску. Прижимная пластина установлена ​​на шлицевой ступице.
4. Пружина и рычаги разблокировки - Используемая пружина представляет собой диафрагменную пружину, которая перемещает фрикционный диск вперед и назад. Пружина убирается с помощью рычагов.

Работа муфт (трение): -

Принцип работы муфт (трение) заключается в том, что крутящий момент / мощность не передаются до тех пор, пока обе фрикционные пластины не коснутся друг друга.

Что нужно иметь в виду, прежде чем разбираться в работе -

  • Одна фрикционная пластина прикреплена болтами к маховику, а другая может перемещаться по коленчатому валу.
  • Величина передаваемого крутящего момента зависит от того, насколько осевая нагрузка приложена к фрикционному диску.
  • Подвижный диск имеет шлицы на коленчатом валу и может двигаться вперед и назад с помощью педали сцепления.
  • Чем больше осевая нагрузка, тем больше мощность; меньшая осевая нагрузка, меньшая передача мощности.Это также означает
    , если нагрузка = 0, передаваемая мощность = 0 и
    , когда нагрузка = максимальная сила пружины, передаваемая мощность = максимальная!
  • Нагрузка прикладывается прижимной пластиной, так как прижимная пластина соединена с несколькими винтовыми пружинами ИЛИ одинарной диафрагменной пружиной!
Включение и выключение сцепления!

Когда мы полностью нажимаем педаль сцепления, подвижный фрикционный диск скользит обратно по валу. Это отключенное состояние, при котором трение не касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна 0 и, следовательно, передача мощности / крутящего момента равна 0!
Обратите внимание, что двигатель все еще работает, но автомобиль не движется!

Когда мы полностью отпускаем педаль сцепления, подвижный фрикционный диск скользит вперед по этому валу. Это состояние зацепления, при котором диск полностью касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна максимальной силе пружины и, следовательно, передаваемая мощность равна максимальной!

Когда 0 <Нагрузка <макс. Сила пружины, возникает состояние, называемое условием проскальзывания .Допустим, существует 50% -ное проскальзывание; это означает, что будет передаваться только 50% мощности!
Процент пробуксовки зависит от того, насколько сильно вы нажали педаль сцепления!

Почему изношенные муфты обеспечивают низкую мощность?

Осевая нагрузка , прикладываемая прижимной пластиной, зависит от прогиба пружины . Чем больше прогиб, тем больше сила. Когда диски изнашиваются, пружина прогибается меньше, чем первоначальный прогиб. Следовательно, из-за этого пружина может прикладывать меньшее осевое усилие, чем прежде, что приводит к плохой передаче мощности! Это напрямую влияет на эффективность автомобиля, поэтому диски сцепления необходимо менять соответственно!

Типы сцеплений: -

  1. Однодисковое сцепление
  2. Многодисковое сцепление
  3. Конусное сцепление
  4. Центробежное сцепление
  5. Электромагнитное сцепление
  6. Гидравлическое сцепление

Зачем нам нужно сцепление?

Давайте разберемся в этом на примере, когда мужчине нужно перевезти 100 кг груза из пункта А в пункт Б.



Случай A: -
Предположим, что все 100 кг непосредственно переданы человеку в точке A.
Результат - Человек упадет, потому что он не может выдержать такую ​​большую нагрузку в отдельности.

Случай B: -
Когда человек находится в начале A, ему дается только 5 кг. Затем он идет к B, так как он легко может нести 5 кг. В дальнейшем через каждые 1 м дистанции добавляется 5 кг.
Таким образом, после 1-метровой нагрузки он будет нести 10 кг; через 2 м нагрузка составит 15 кг и т. д.
Результат - Человек достигнет своей цели; если не пункт B, по крайней мере, он сможет носить его в течение более длительного периода, чем случай A.

Вывод: -
Мы пришли к выводу, что человек не может выдержать тяжелый груз, который прилагается внезапно, тогда как он может нести это для больших расстояний, если нагрузка увеличивается равномерно!
То же самое и с машинами и транспортными средствами; Мотор / двигатель не может справиться с такой большой нагрузкой в ​​одно мгновение. Следовательно, сцепления используются для равномерного увеличения нагрузки, чтобы двигатель продолжал работать, а ваше транспортное средство начало движение .
CASE A - это иллюстрация, на которой человек начинает изучать автомобиль и сразу же отпускает сцепление, из-за чего двигатель не может выдержать такую ​​большую нагрузку и перестает работать, давая человеку рывок.
, а СЛУЧАЙ B - это то, как водитель водит машину!

Короче говоря,

  • Основная причина, по которой нам нужно сцепление, заключается в том, что оно позволяет двигателю работать, даже когда автомобиль не движется!
  • Муфты также позволяют водителю переключать передачи. Это важно, поскольку переключение передач без выключения сцепления может вызвать внезапные нагрузки и удары по шестерням, что в конечном итоге может привести к выходу из строя шестерен и системы трансмиссии! (теперь это кошмар)
  • Чтобы добиться плавности при увеличении или уменьшении скорости и избежать остановки двигателя, это только завершение нашей истории! 😀

Анимационные кредиты: - HowStuffWorks

Предлагаемые статьи -

Связанные

Принцип работы сцепления Факты, которые вы должны знать

Чтобы стать опытным водителем, они являются частями автомобиля, и вам необходимо владеть любой из этих частей - сцеплением.Как водитель, вы должны знать, как на самом деле работает эта деталь, чтобы вы могли двигаться плавно.

Большинство водителей в наши дни заметно не понимают, как работает эта автомобильная деталь, что является рискованной отправной точкой из-за ее важности для вождения.

Конечно, от вас не ожидается, что вы будете знать все о том, как работают сцепления, прежде чем приступить к вождению, поскольку для этого могут потребоваться некоторые механические знания, но это не заставит вас понять некоторые важные аспекты работы этих сцеплений.

Фактически, это позволит вам позаботиться о предупреждающих знаках, а также уведомить, когда вашему автомобилю необходимо внимание механика.

Принцип работы сцепления

Вы когда-нибудь задумывались, что на самом деле происходит, когда вы нажимаете педаль сцепления? Без сцепления в автомобиле у нас не было бы возможности отключать мощность двигателя или даже переключать передачи автомобиля.

Итак, вопрос теперь в том, как эти муфты действительно работают?

Муфты используются для крепления 2 подвижных валов, которые движутся с разной скоростью.Это позволяет нам разблокировать мощность двигателя и плавно трогаться с места, при этом двигатель работает отлично.

Итак, прежде чем мы узнаем, как на самом деле работает сцепление, давайте сначала разберемся с различными частями, из которых состоит сцепление.

Из чего состоит сцепление?

Несколько основных компонентов объединены в сцепление. Первый - это маховик, прикрепленный к двигателю, созданный для того, чтобы противостоять любым изменениям скорости во время движения автомобиля.

У нас также есть диск сцепления, который прикреплен к коробке передач. Затем нажимной диск, который заботится о трении в диске сцепления и маховике, он также контролирует большую часть количества энергии и силы тяжести в двигателе.

Когда центральная часть диафрагменной пружины вдавливается, несколько штифтов на внешней части пружины запускают ее, чтобы отвести нажимной диск далеко от диска сцепления.

Это освобождает сцепление от вращающегося двигателя.Подшипник сцепления - еще один компонент, который обеспечивает плавность переключения передач и устраняет ненужный шум.

Затем у нас есть корпус сцепления и вилка выключения, которые прикладывают силу к нажимному диску, заставляя пальцы нажимного диска высвободиться. Корпус раструба включает в себя все элементы сцепления, а последним компонентом сцепления является коробка передач.

Как на самом деле работают сцепления?

Все автомобили имеют коробку передач с несколькими вращающимися валами.Муфты имеют 2 вращающихся вала, один из которых приводится в движение двигателем, а другие валы приводятся в движение другими устройствами.

Ваше сцепление соединено с валами, чтобы они могли вращаться одновременно. Валы соединяются с муфтами, что позволяет им вращаться с различной скоростью.

Давайте возьмем практический пример, чтобы лучше проиллюстрировать эту концепцию, возьмем, например, сверлильный станок, в котором один из валов приводится в движение шкивом, а другие смещения приводят в движение сверлильный патрон.

По сути, муфта выполняет функцию связывания этих двух валов вместе, чтобы гарантировать, что они закреплены и вращаются с одинаковой скоростью, или чтобы они были разъединены для вращения с разными скоростями, чтобы гарантировать плавное функционирование системы.

Что касается автомобилей, то муфта соединяет вал колеса с валом двигателя. Поскольку двигатель движется быстрее, необходимо внести некоторые дополнительные изменения, прежде чем он соединится с колесом при включенной другой передаче.

Когда автомобиль движется, двигатель вращается постоянно, а колеса автомобиля - нет, поэтому требуется сцепление.

Чтобы предотвратить повреждение двигателя движением автомобиля, предполагается, что колеса каким-то образом отсоединяются от двигателя, и именно здесь включается сцепление, чтобы обеспечить работу колеса и двигателя.

Муфта состоит из нескольких фрикционных дисков, которые перемещаются между каждым с маховиком. Сцепление работает в результате фрикционных движений между диском сцепления и маховиком. Эти части взаимодействуют, вызывая эти движения.

Чтобы понять, как работает сцепление, вам нужно иметь некоторые знания о трении, этот процесс кажется немного сложным, но это объяснение, несомненно, дало вам более четкое представление о процессах, которые происходят всякий раз, когда вы переключаете передачи.

Тот же принцип применяется, даже если вы используете автомобиль с ручным или автоматическим управлением.

По сути, это разные типы систем сцепления: мокрые и сухие. Мокрое сцепление покрыто смазкой, которая на самом деле уложена несколькими дисками, которые компенсируют трение, в то время как сухое сцепление работает только с трением, потому что сцепление не было покрыто смазкой.

Учитывая, что на сухое сцепление практически не добавлен защитный слой масла.

Предупреждающие знаки, о которых следует помнить при использовании сцепления

Система сцепления - очень важный компонент вашего автомобиля, поэтому вам необходимо уделять ей постоянное внимание и следить за тем, чтобы она всегда проверялась вашим механиком, который имеет достаточные знания о том, как работают сцепления.

Всегда старайтесь время от времени обслуживать свой автомобиль, чтобы избежать неудобного и опасного вождения. Поскольку сцепление очень важно в работе вашего автомобиля, вы должны быть уверены, когда оно требует вашего внимания.Ниже приведены некоторые моменты, которые помогут вам найти предупреждающие знаки в сцеплении.

При медленном вождении автомобиля с механической коробкой передач в пробке очевидно, что вы можете просто нажать на сцепление при медленном движении вперед.

Если вы сохраните привычку делать это всегда, это приведет к тому, что ваш диск сцепления будет продолжать нагреваться, а иногда даже может перегреться. Эта ситуация может привести к появлению запаха гари, который приведет к выходу дыма из-под вашего автомобиля.

Заключение

У нас также есть пробуксовка бывшего в употреблении сцепления.Когда вы перевозите тяжелые грузы на своем автомобиле, шестерня наверняка имеет тенденцию расцепляться.

Если вы замечаете, что ваш автомобиль иногда соскальзывает с коробки передач, вы должны быть предупреждены, потому что безопасность вашего сцепления находится под угрозой и требует внимания механика.

Характеристики и типы автомобильных сцеплений

Что такое автомобильное сцепление?

Значение сцепления - удерживать или хватать что-то. Автомобильное сцепление - это устройство, которое включает и отключает привод между двумя движущимися механизмами или узлами, такими как коробка передач.Одна из них состоит из ведущих шестерен, а другая - из ведомых.

Однако ведущие шестерни получают вращательное движение двигателя, в то время как ведомые шестерни вращают колеса. Автомобильная муфта соединяет / отключает двигатель с коробкой передач, которая вращается с другой скоростью, чем двигатель. Он позволяет плавно переключать передачи за счет отключения и повторного включения двигателя от коробки передач, когда автомобиль находится в движении.

Функция:

Муфта «входит в зацепление», когда она соединяет два вращающихся вала так, что они блокируются вместе.Таким образом, они становятся одним целым и вращаются с одинаковой скоростью. Он «отключается», когда валы разблокированы (не заблокированы) и вращаются с разной скоростью. Однако говорят, что сцепление «проскальзывает», когда валы все еще заблокированы вместе, но вращаются с разной скоростью.

Другими словами, автомобильное сцепление включает и отключает передачу мощности к коробке передач, при переключении передач либо ускоряет, либо замедляет транспортное средство. Таким образом, предотвращается трение между включенными / выключенными ведущими и ведомыми шестернями.Это также предотвращает повреждение шестерен. Обычно автомобили с механической коробкой передач имеют одинарное сцепление. Однако автомобили с автоматической коробкой передач могут иметь более одного сцепления.

Характеристики автомобильного сцепления:

Автомобильное сцепление должно обладать следующими качествами:

  1. Передача крутящего момента - должна быть способна передавать максимальный крутящий момент двигателя.
  2. Постепенное включение - он должен включаться / отключаться постепенно и без каких-либо рывков / толчков.
  3. Рассеяние тепла - При работе сцепления выделяется большое количество тепла. Следовательно, муфта должна обеспечивать достаточный отвод тепла.
  4. Динамически сбалансированный - он должен быть динамически сбалансирован, особенно в высокоскоростных транспортных средствах.
  5. Гашение вибраций - Он должен иметь подходящий механизм для гашения вибраций и устранения шума во время передачи.
  6. Компактный размер - он должен быть самого маленького размера и занимать минимум места.
  7. Свободный ход педали - в ней должен быть предусмотрен люфт для педали, чтобы уменьшить эффективную зажимную нагрузку на упорный подшипник, а также его износ.
  8. Простота эксплуатации - она ​​должна обеспечивать водителю легкую / плавную операцию включения / выключения.

Компоненты:

Обычно основной механизм сцепления состоит из ведомого диска (или диска сцепления), который имеет шлицевую ступицу в центре. Он надвигается на карданный вал коробки передач и прижимается к маховику двигателя. Педаль сцепления выполняет работу сцепления с помощью набора рычагов. Он освобождает ведомый диск, который отталкивается от маховика.Это происходит, когда двигатель соединяется с колесами. С другой стороны, прижимной диск прижимает ведомый диск к маховику. Он состоит либо из нескольких винтовых пружин, либо из одинарной диафрагменной пружины конической формы.

Автомобильный диск сцепления и нажимной диск (предоставлено Ceekay Daikin)

Типы автомобильного сцепления:

Существуют разные типы муфт в зависимости от их применения. Однако в автомобильной трансмиссии производители используют следующие типы:

  1. Трение - наиболее распространенный тип и базовая муфта.Он использует трение для синхронизации скоростей и / или передачи мощности.
  2. С механическим приводом - Работает с использованием механических рычагов, обычно используемых в старых грузовиках. Однако для работы требуется больше силы.
  3. С гидравлическим приводом - Работает с помощью гидроцилиндров, обычно используемых в автомобилях. Таким образом, очень легкий в эксплуатации.
  4. Сухой тип - это наиболее распространенный тип автомобильного сцепления, который используется в большинстве автомобилей. В системе сухого сцепления для включения используется только трение.
  5. Мокрый тип - это сцепление погружено в смазочное масло, обычно используемое в мотоциклах.
  6. Вытяжной тип - нажатие на педаль вытягивает выжимной подшипник, натягивает диафрагменную пружину и отключает привод.
  7. Нажимной тип - нажатие на педаль толкает упорный подшипник сцепления и выключает привод.
  8. Одиночная пластина - используется только одна фрикционная пластина.
  9. Двойное сцепление - используется два отдельных сцепления - одно для нечетной, а другое для четной передачи.
  10. Multi-plate - Использует несколько фрикционных дисков.
  11. Скользящее сцепление - Используется для устранения эффекта торможения двигателем.
  12. Обгонная муфта - она ​​автоматически отключается, если ведомый элемент вращается быстрее ведущего.
  13. Блокирующая муфта - выше определенной скорости блокирует гидротрансформатор. Это сводит к минимуму потери мощности и повышает топливную экономичность.
Двойное сухое сцепление (Предоставлено Valeo)

Фрикционная муфта:

Лучший тип сцепления - это фрикционная муфта. Следовательно, производители автомобилей предпочитают этот тип сцепления на большинстве транспортных средств. Производители изготавливают сцепления из самых разных материалов, в том числе из асбеста.Однако частицы асбеста вредны для здоровья человека, и, следовательно, производители позже прекратили их использование.

Схема фрикционного сцепления

В настоящее время в сцеплении современных транспортных средств используется смола на основе органических соединений с керамическим материалом или медной проволокой. Однако в тяжелых коммерческих автомобилях по-прежнему используется только керамическая футеровка / материал для сцепления. Фрикционная муфта бывает двух типов. Они бывают нажимного или тянущего типа. Однако это зависит от того, как прижимная пластина поднимается из точек опоры.Eaton, Valeo и Ceekay Daikin являются одними из производителей автомобильных сцеплений.

Применение многодискового автомобильного сцепления:

Мотоциклы и высокоскоростные автомобили используют многодисковую систему сцепления для передачи крутящего момента. Эта конструкция включает множество приводных пластин, «уложенных» на несколько ведомых пластин. Гоночные автомобили, такие как Формула 1, Чемпионат мира по ралли и большинство клубных гоночных автомобилей, используют многодисковое сцепление. В дрэг-рейсингах, которым требуется сильное ускорение, также используется многодисковое сцепление.Однако это приводит к частым злоупотреблениям со сцеплением.

Многодисковое сцепление (предоставлено Exedy)

Примечание - изображение заголовка: Предоставлено: Eaton

Посмотрите, как работает автомобильное сцепление:

О CarBikeTech

CarBikeTech - это технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Принципы сцепления

Несоблюдение надлежащих мер безопасности при работе с Clutch Systems может привести к серьезным травмам \ проблемам со здоровьем. E.грамм. Респираторные проблемы персоналу.
Инструкции приведены в надлежащих процедурах безопасности, применимых к работе с системами сцепления, которые включают Безопасное использование:

  • Автоподъемники,
  • Балка опоры двигателя,
  • Домкраты КПП,
  • Использование подходящих средств защиты глаз,
  • Перчатки латексные,
  • Защитная обувь
  • Безопасное удаление пыли со сцепления,
  • Использование подходящей маски для лица во избежание респираторных заболеваний,
  • Работа с соответствующими инструментами для сцепления,
  • Предотвращение утечки жидкости сцепления,
  • Помощь при снятии и установке коробки передач с использованием рекомендованных отраслевых методов ручной работы и т. Д.

См. Оценки рисков, связанных с двигателями, Экологическую политику и Паспорта безопасности материалов (MSDS)

3.1 Принципы сцепления

Муфта соединяет и отсоединяет один вращающийся механический компонент от другого. Автомобильное сцепление передает крутящий момент от двигателя к трансмиссии, а водитель использует механизм отпускания для управления потоком крутящего момента между ними.

В большинстве легких транспортных средств используется однодисковый диск фрикционного типа с двумя фрикционными накладками, прикрепленными к центральной ступице и имеющим шлицы для приема входного вала трансмиссии.
Фрикционные накладки зажаты между плоской поверхностью маховика двигателя и подпружиненным нажимным диском, прикрепленным болтами к его внешнему краю.

3.2 Однодисковое сцепление

В большинстве легковых автомобилей используется однодисковое сцепление для передачи крутящего момента от двигателя на входной вал трансмиссии. Маховик - это ведущий элемент сцепления. Узел сцепления установлен на обработанной задней поверхности маховика, так что узел вращается вместе с маховиком.Узел сцепления состоит из фрикционного диска с двумя фрикционными накладками и центральной шлицевой ступицей.
Узел нажимного диска, состоящий из прессованной стальной крышки, нажимного диска с обработанной плоской поверхностью, сегментированной диафрагменной пружины, выжимного подшипника и рабочей вилки.
Фрикционный диск зажат между обработанными поверхностями маховика и нажимным диском, когда нажимной диск прикреплен болтами к внешнему краю поверхности маховика.

Сила зажима на фрикционных накладках обеспечивается диафрагменной пружиной.В разгрузке он имеет выпуклую форму. Когда крышка прижимной пластины затягивается, она поворачивается на своих опорных кольцах и выравнивается, оказывая давление на прижимную пластину и облицовки.
Входной вал коробки передач проходит через центр прижимного диска. Его параллельные шлицы входят в зацепление с внутренними шлицами центральной ступицы на фрикционном диске.
При вращении двигателя крутящий момент теперь может передаваться от маховика через фрикционный диск к центральной ступице и трансмиссии.Группа торсионных пружин, расположенная между ступицей сцепления и футеровкой, гасит удары и вибрацию трансмиссии.

Когда педаль сцепления нажата, движение передается через рабочий механизм на рабочую вилку и выжимной подшипник.
Выжимной подшипник перемещается вперед и толкает центр диафрагменной пружины к маховику.
Диафрагма поворачивается на своих опорных кольцах, заставляя внешний край двигаться в противоположном направлении и воздействовать на зажимы втягивания прижимной пластины.Прижимная пластина отключается, и привод больше не передается. Отпускание педали позволяет диафрагме повторно применить силу зажима и включить сцепление, и привод восстановится.

3.3 Нажимная пластина

В легковых автомобилях прижимная пластина обычно является мембранной и обслуживается в сборе.

Он состоит из прессованной стальной крышки, прижимной пластины с обработанной плоской поверхностью, ряда приводных ремней из пружинной стали и диафрагменной пружины.
Эта диафрагма расположена внутри крышки сцепления на 2 опорных кольцах, удерживаемых рядом заклепок, проходящих через диафрагму.
Прижимная пластина соединена с крышкой приводными ремнями из пружинной стали, приклепанными к крышке с одного конца, и с выступами на пластине - с другого.
Ретракционные зажимы удерживают прижимную пластину в контакте с внешним краем диафрагмы. Во время работы сцепления они отодвигают диск от маховика.


3.4 Привод / центральная пластина

Ведомый центральный диск также называют диском сцепления или фрикционным диском.

Ведомая пластина имеет пару фрикционных накладок из армированной проволокой безасбестовой композиции, закрепленных на волнистых сегментах из пружинной стали, которые приклепаны к стальному диску.
Центральная шлицевая ступица из легированной стали является отдельной. Привод передается от диска к ступице через тяжелые торсионные винтовые пружины или резиновые блоки.Эта пружинная ступица гасит крутильные колебания двигателя. Он также поглощает ударные нагрузки, возникающие на трансмиссии при внезапном или резком включении сцепления.
Упоры ограничивают радиальное перемещение ступицы против силы пружины. Литая фрикционная шайба между ступицей и пластиной, удерживающей пружину, также действует как демпфер.
Волнистые сегменты из пружинной стали заставляют облицовку слегка раздвигаться при выключении сцепления, а затем сжиматься при включении.Это имеет амортизирующий эффект и обеспечивает плавное сцепление.


3.5 Выжимной подшипник сцепления (Выжимной подшипник)

Выжимной подшипник сцепления может быть упорным радиально-упорным шарикоподшипником, установленным на держателе. Он скользит по ступице или втулке, выходящей из передней части трансмиссии.

Держатель подшипника находится на вилке выключения сцепления. Перемещение вилка приносит Упорный подшипник лица в контакт с пальцами прижимной пластины.Это заставляет подшипник вращаться и поглощать вращательное движение пальцев против линейного движения вилки. При изготовлении подшипник заполняется смазкой и не требует периодического обслуживания в течение всего срока службы.

3.6 Двухмассовые маховики

В современной технологии легких дизелей мы наблюдаем гораздо большую мощность и крутящий момент, иногда в сочетании с лучшей экономией топлива.


Преимущества двухмассовых маховиков

Для устранения чрезмерного дребезжания шестерен трансмиссии и обеспечения комфортного вождения на любой скорости уменьшите усилие при переключении / переключении передач.

Зачем нужен двухмассовый маховик?

Трансмиссии в легких грузовиках Автомобили с дизельным двигателем по умолчанию имеют повышенную чувствительность к колебаниям крутящего момента. Это приводит к сильному крутильному резонансу или вибрации, которые возникают во время работы автомобиля в нормальном диапазоне движения.
Обеспечивая действие по гашению вибрации, которое превосходит обычные действия по гашению в обычном устройстве сцепления, транспортное средство может эксплуатироваться в течение более длительных периодов времени без долговременных повреждений.
Конструкция двухмассового маховика перемещает демпфер с ведомого диска на маховик двигателя. Это изменение положения снижает крутильные колебания двигателя в большей степени, чем это возможно при использовании стандартной технологии демпфирования диска сцепления.

Функционирование и работа

Двухмассовый маховик или DMF предназначен для изоляции торсионных шипов коленчатого вала, создаваемых дизельными двигателями с высокой степенью сжатия. За счет исключения торсионных шипов система исключает любое возможное повреждение зубьев шестерни трансмиссии.Если DMF не использовался, крутильные частоты могли повредить трансмиссию.

3.7 Рабочие механизмы

Движение на подушке педали передается через приводной механизм на узел сцепления на задней части маховика.
Этот механизм может быть механическим или гидравлическим.
Механические системы могут использовать систему рычагов, но тросовое управление дает большую гибкость и более распространено.


В гидравлическом блоке управления сцеплением педаль воздействует на главный цилиндр, соединенный гидравлической трубкой и гибким шлангом с рабочим цилиндром, установленным на картере сцепления.
Рабочий цилиндр управляет вилкой выключения сцепления. В гидравлических системах сцепления важно, чтобы в системе не было воздуха, так как он будет сжиматься и не позволять давлению передаваться на вилку выключения сцепления. Поэтому важно удалить воздух из системы, и это следует делать с использованием процедур производителя.

4.1 Рычаг / Механическое преимущество

Механическое преимущество

В физике и технике механическое преимущество (MA) - это фактор, на который машина умножает приложенную к ней силу.

Рычаги

В физике рычаг - это жесткий объект, который используется с соответствующей точкой опоры или поворота для увеличения механической силы, которая может быть применена к другому объекту. Это также называется механическим преимуществом (ma) и является одним из примеров принципа моментов.

Усилие и рычаги

Приложенная сила (в конечных точках рычага) пропорциональна отношению длины плеча рычага, измеренной между точкой опоры и точкой приложения силы, приложенной на каждом конце рычага.


Три класса рычагов

Существует три класса рычагов, представляющих вариации положения точки опоры и входных и выходных сил.

Рычаги первого класса

Примеры: первоклассные рычаги

  • Качели
  • Лом (удаление гвоздей)
  • Плоскогубцы (сдвоенные)
  • Ножницы (двойной рычаг)
  • Весло для гребли, рулевого управления или парной гребли

Рычаги второго класса

Примеры: Рычаги второго класса

  • Тачка
  • Щелкунчик (двойной рычаг)
  • Лом (раздвигание двух предметов)
  • Ручка кусачки для ногтей

Рычаги третьего класса

Примеры: рычаги третьего класса

  • Рука человека
  • Клещи (двухрычажные) (с шарнирным креплением на одном конце, тип с центральным шарниром является первоклассным)
  • Основной корпус пары кусачков для ногтей, в котором рукоятка оказывает входящее усилие

Моменты

Принцип моментов гласит, что когда тело находится в равновесии, тогда сумма моментов по часовой стрелке относительно любой точки равна сумме моментов против часовой стрелки относительно той же точки.


Гидравлическое давление и сила

В гидравлических системах сцепления используется несжимаемая жидкость, например тормозная жидкость, для передачи сил из одного места в другое внутри жидкости. Большинство автомобилей также используют гидравлику в тормозных системах. Закон Паскаля гласит, что когда есть увеличение давления в любой точке замкнутой жидкости, есть такое же увеличение во всех остальных точках контейнера.

Гидравлическое давление передается через жидкость.Поскольку жидкость является фактически несжимаемой, давление, приложенное к жидкости, передается без потерь по всей жидкости. В тормозной системе это позволяет силе, приложенной к педали тормоза, воздействовать на тормоза на колесах.
Гидравлическое давление может передавать повышенную силу. Поскольку давление - это сила на единицу площади, одно и то же давление, приложенное к разным областям, может создавать разные силы - большие и меньшие.

Давление

Давление - это приложение силы к поверхности и концентрация этой силы в данной области.Можно прижать палец к стене, не оставив неизгладимого впечатления; тем не менее, тот же палец, нажимающий кнопку, может легко повредить стену, даже если приложенная сила такая же, потому что острие концентрирует эту силу на меньшей площади.


Расчет соотношения сил (Hydaulics)

В обычном гаражном домкрате у вас может быть плунжер диаметром 10 мм, который нагнетает поршень диаметром 50 мм. Это даст соотношение сил 25: 1.
Площадь плунжера = r2
= 3,14 х (52)
= 78,5 мм2
Площадь барана = Þr2
= 3,14 х (252)
= 1962,5 мм2
Соотношение сил Площадь поршня 1962,5 = 25
Площадь плунжера 78,5
F.R = 25: 1
В тормозной системе главный и рабочий цилиндры имеют такой размер, чтобы соотношение сил составляло 4: 1 (прибл.)


4.3 Трение

Обзор

Трение - это сила, препятствующая перемещению одной поверхности по другой. В некоторых случаях это может быть желательно; но чаще нежелательно. Это вызвано сцеплением неровностей на поверхности. Эти пятна могут быть микроскопически маленькими, поэтому даже поверхность, которая кажется гладкой, может испытывать трение. Трение можно уменьшить, но его нельзя устранить.
Трение всегда измеряется для пар поверхностей с использованием так называемого коэффициента трения.

  • Низкий коэффициент трения для пары поверхностей означает, что они могут легко перемещаться друг по другу.
  • Высокий коэффициент трения для пары поверхностей означает, что они не могут легко перемещаться друг по другу.

Коэффициент трения

Коэффициент трения (также известный как коэффициент трения или коэффициент трения) - это скалярное значение, используемое для расчета силы трения между двумя телами.Коэффициент трения зависит от используемых материалов - например, лед о металл имеет очень низкий коэффициент трения (они очень легко трутся друг о друга), в то время как резина о дорожное покрытие имеет очень высокий коэффициент трения (они не трутся легко друг о друга). ). Интересно отметить, что, вопреки распространенному мнению, сила трения инвариантна к размеру области контакта между двумя объектами. Это означает, что трение не зависит от размера объектов. Сила трения всегда действует в направлении, противоположном движению.Например, стул, скользящий вправо по полу, испытывает силу трения в левом направлении.


Типы трения

Статическое трение

Статическое трение возникает, когда два объекта не движутся относительно друг друга (например, стол на земле). Коэффициент статического трения обычно обозначается как μ. В начальной силе, заставляющей объект двигаться, часто преобладает статическое трение.

Кинетическое трение

Кинетическое трение возникает, когда два объекта движутся относительно друг друга и трутся друг о друга (как салазки по земле).Коэффициент кинетического трения обычно обозначается как μ и обычно меньше коэффициента трения покоя.

Трение скольжения

Это когда два предмета трутся друг о друга. Положить книгу на стол и переместить - это пример трения скольжения.


4.4 Крутящий момент, передаваемый муфтой

Максимальный крутящий момент, передаваемый муфтой, определяется фрикционным материалом накладок, средним радиусом накладок (с обеих сторон) и давлением пружины нажимного диска.Масло или смазка на футеровке, которые уменьшили бы трение, или слабые или сломанные пружины в прижимном диске могли вызвать проскальзывание муфты под давлением.

Теперь ясно видно, что футеровка A имеет на 10% больший средний радиус, чем футеровка B. Это означает, что футеровка A может передавать больший крутящий момент на целых 10%. Пример ширины футеровки призван развеять мнение о том, что увеличение площади позволяет передавать больший крутящий момент. Подходящей шириной футеровки является такая, чтобы она была достаточно узкой для получения наибольшего среднего радиуса, но не настолько узкой, чтобы вызвать быстрый износ или выцветание.


Факторы, влияющие на передачу крутящего момента

Чтобы муфта могла передавать крутящий момент без проскальзывания, необходимо учитывать четыре фактора.

  • Количество поверхностей (S).
  • Общее давление пружины (P).
  • Коэффициент трения (μ).
  • Средний радиус.


Крутящий момент = шпора

(s) Две поверхности. Давление пружины (Н) Коэффициент трения (μ), 100 мм = 1 м (радиус)


Неисправность

Причина

Пробуксовка сцепления

Изношенная подкладка
Недостаточный люфт педали сцепления.
Масло или смазка на фрикционных накладках
Слабая прижимная пластина Пружины.
Чрезмерные царапины на поверхности маховика из-за износа накладки.

Торможение сцепления Ведущий диск не освобождается при нажатии на педаль

Деформация ведущего диска
Неправильная регулировка педали приводит к недостаточному перемещению выжимного подшипника.
Масло или смазка на фрикционных накладках.
Ведущий диск (Диск сцепления) заедает на шлицах.
Сломаны рычаги разблокировки.

Колебание сцепления

Изношенная накладка или выступающие заклепки.
Масло на накладках.
Деформированная ведущая пластина.
Ослабленные опоры двигателя или коробки передач или провисшие рулевые тяги.

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование - это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование - это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, имеет общий характер и цель, которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Принципы работы фрикционного диска сцепления

Диск фрикционного сцепления используется в транспортных средствах, чтобы входной вал трансмиссии и двигатель работали с одинаковой скоростью при вращении. Трение, которое создается между двигателем и трансмиссией, - это сила, необходимая для движения автомобиля. Когда сцепление включено, фрикционный диск зажат между маховиком двигателя и стальным прижимным диском, который прикручен к маховику.Если давление между маховиком и прижимным диском будет недостаточным, это приведет к проскальзыванию фрикционного диска, и, следовательно, автомобиль не будет работать правильно.

Как работает диск сцепления

Принцип работы фрикционной муфты состоит из шести основных частей. Первый - когда водитель нажимает педаль сцепления автомобиля. Это высвободит вилку, которая начнет давить на выжимной подшипник, который по очереди давит на пружину. Эта диафрагменная пружина затем включается и расцепляет сцепление, отталкивая его от маховика.Как только сцепление не будет прижато к маховику, сцепление выйдет из зацепления. Поскольку диск сцепления и маховик могут сильно изнашиваться, многие машины будут использовать мокрое сцепление. Эти муфты смазаны, чтобы помочь им работать плавно и замедлить износ, вызываемый постоянным трением, в то время как сухое сцепление изнашивается быстрее из-за отсутствия смазки.

Обслуживайте своих клиентов качественными продуктами от уважаемой компании

Как владелец бизнеса вы знаете, что хотите предоставлять своим клиентам качественные продукты и отличный сервис.Почему вы соглашаетесь на меньшее, когда речь идет о покупке автомобильных запчастей? От дисков сцепления до пластин гидротрансформатора - ищите надежную компанию, которая не только предоставит вам качественную продукцию, но и по доступной цене. Вы не хотите предоставлять своим клиентам детали, которые могут не прослужить долго или работать неэффективно. Вот почему вы должны найти бизнес, на который вы можете положиться, чтобы предлагать продукты, которые прослужат долгое время, и вы можете переложить экономию на своих клиентов.

Как работает гидравлическая система сцепления

Если трансмиссия вашего автомобиля оснащена гидравлическим сцеплением, скорее всего, вам интересно, как именно оно работает в вашей системе переключения.Большинство сцеплений, особенно на старых автомобилях, работают с помощью зубчатой ​​системы, которая переключает передачи при переключении передач. С автоматической коробкой передач вы вообще не переключаетесь - машина делает это за вас.

Основы

По сути, сцепление работает с помощью рычага переключения передач или рычага переключения передач. Вы нажимаете на сцепление ногой, и это приводит в движение маховик. Это работает с нажимным диском, расцепляя диск сцепления и останавливая вращение карданного вала.Затем пластина отпускается и снова включается в выбранную вами передачу.

Гидравлика

Гидравлическое сцепление работает по тому же основному принципу, но отличается от своего механического аналога меньшим количеством компонентов. Этот тип сцепления имеет резервуар, содержащий гидравлическую жидкость, и когда вы нажимаете на педаль сцепления, жидкость становится под давлением. Он работает вместе с диском сцепления, чтобы отключить передачу, на которой вы находитесь, и включить новую передачу.

Техническое обслуживание

Важно быть уверенным, что у вас всегда достаточно жидкости.Для большинства автомобилей это не проблема. Это замкнутая система, поэтому обычно ваша жидкость должна служить в течение всего срока службы автомобиля и никогда не требует замены. Исключением, конечно же, являются те, у кого есть привычка водить очень старый автомобиль. Затем из-за износа может возникнуть утечка, и вам потребуется долить жидкость. Вам не нужно беспокоиться о покупке чего-нибудь необычного - подойдет простая тормозная жидкость.

Проблемы

Очевидно, что ваша система переключения передач жизненно важна для работы вашего автомобиля.Гидравлическое сцепление обеспечивает переключение передач, и если оно не работает, вы обнаружите, что едете на одной передаче - правда, ненадолго. Вам нужно будет проверить это у механика. Чтобы избежать проблем с гидравлической муфтой, лучше всего избегать практики, известной как «движение на сцеплении». Это просто означает, что вы выработали привычку постоянно держать ногу на педали сцепления, поднимая и опуская ее, чтобы регулировать скорость. Вот для чего нужны ваши тормоза! При правильном уходе ваша гидравлическая муфта прослужит долго.

Как работает система тросовой муфты

Если вы управляете автомобилем с механической коробкой передач, вы знаете, что для того, чтобы ваш автомобиль начал движение, вы нажимаете педаль сцепления, выбираете передачу и затем даете автомобилю немного газа. Но задумывались ли вы когда-нибудь о том, что происходит в системе переключения передач вашего автомобиля, когда вы ведете машину? Давайте поговорим немного о сцеплениях в целом, а затем поговорим о тросовой системе сцепления.

Как работает сцепление

Сцепление - это то, что позволяет двигателю постепенно передавать мощность вашему автомобилю, когда вы трогаетесь с места, и переключать различные передачи во время движения.При включении сцепления мощность от двигателя передается на трансмиссию и ведущие колеса вашего автомобиля. Когда вы нажимаете ногой на педаль сцепления, передача мощности прекращается, но двигатель продолжает работать - он просто ничего не посылает на ведущие колеса.

В механической коробке передач сцепление приводится в действие посредством механической или гидравлической связи. Этот тип системы сцепления обычно работает с помощью троса или вала вместе с рычагом. Соединение вала / рычага состоит из множества деталей и нескольких точек поворота, включая поперечный вал или уравнитель, рычаг выключения и шток, а также узел, который передает движение педали сцепления на выжимной подшипник.В старых автомобилях эти точки поворота необходимо регулярно смазывать, чтобы обеспечить плавное движение и предотвратить износ. Обычно этого не требуется на новых автомобилях, потому что точки поворота оснащены пластиковыми втулками или втулками, которые не создают большого трения.

Трос сцепления

Система переключения тросовой муфты работает практически так же, как и любое другое сцепление, но у нее меньше точек поворота. На самом деле все очень просто. Он легкий и является наиболее распространенным типом рычажного механизма в большинстве автомобилей, представленных сегодня на рынке.Трос соединяет ось педали сцепления непосредственно с выжимной вилкой, устраняя практически все точки износа, которые обнаруживаются на рычажных механизмах вала и рычага.

Единственным недостатком тросовой муфты является то, что если вы владеете автомобилем в течение длительного времени, тросы со временем изнашиваются, растягиваются и даже могут сломаться. Если трос изнашивается или растягивается, возможно, вам будет сложно включить передачу. Если он сломается, вы вообще не сможете переключаться.

Преимущества

Поскольку система тросовой муфты имеет так мало точек поворота, меньше деталей, которые могут быть повреждены в результате обычного износа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
