Нередки случаи, когда по неосторожности, не рассчитав усилия, или ввиду плохого состояния крепежа происходит его облом. Хорошо, если над поверхностью остаётся кончик. Тогда помогут пассатижи или плоскогубцы. Но чаще всего происходит самое неудобное — тело болта или винта остаётся глубоко внутри корпуса. Многие испытанные способы могут не спасти ситуацию. В этом случае выручит специальное приспособление — экстрактор.

Обычные способы выкручивания

Все случаи обрыва крепёжных элементов можно разделить на три вида. Именно от них зависит, какой инструмент и способ устранения неполадки будет избран. Как правило, болты обрываются:

  • Выступая над поверхностью.
  • Вровень с ней.
  • Глубоко внутри.

В первом случае проблема выкрутки решается применением любого зажимного приспособления: пассатижами, тисками, струбцинами. Торчащий кусок подцепляется и аккуратно выворачивается. Если длины выступающей части не хватает для зацепа, торец распиливается болгаркой или ножовкой по металлу. Получается подобие шлица, куда вставляется отвёртка, и остаток извлекается. Для надёжности можно попытаться прорезать крестообразную прорезь.

Ещё один способ потребует применения дрели. Болгаркой срезается выступающий обломок, поверхность шлифуется и посередине с помощью керна намечается отверстие. Подбирается сверло и происходит высверливание сломанных болтов глубиной как минимум в два диаметра крепёжной детали. С помощью старого трёхгранного напильника, забитого внутрь отверстия, выкручивается сломанный болт.

Если ни один из похожих методов не спас ситуацию, придётся обратиться к специальному инструменту — экстрактору.

Описание устройства

Подобное приспособление для выкручивания обломанных болтов, шурупов и винтов поможет извлечь оставшиеся ввёртыши из всякой поверхности и практически с любой глубины. Это незаменимый помощник и профессионального слесаря, и домашнего мастера.

Виды приборов

В настоящее время на выручку при сложных сломах крепежа и шпилек придут экстракторы резьбы одного из трёх типов. В их применении есть небольшие различия.

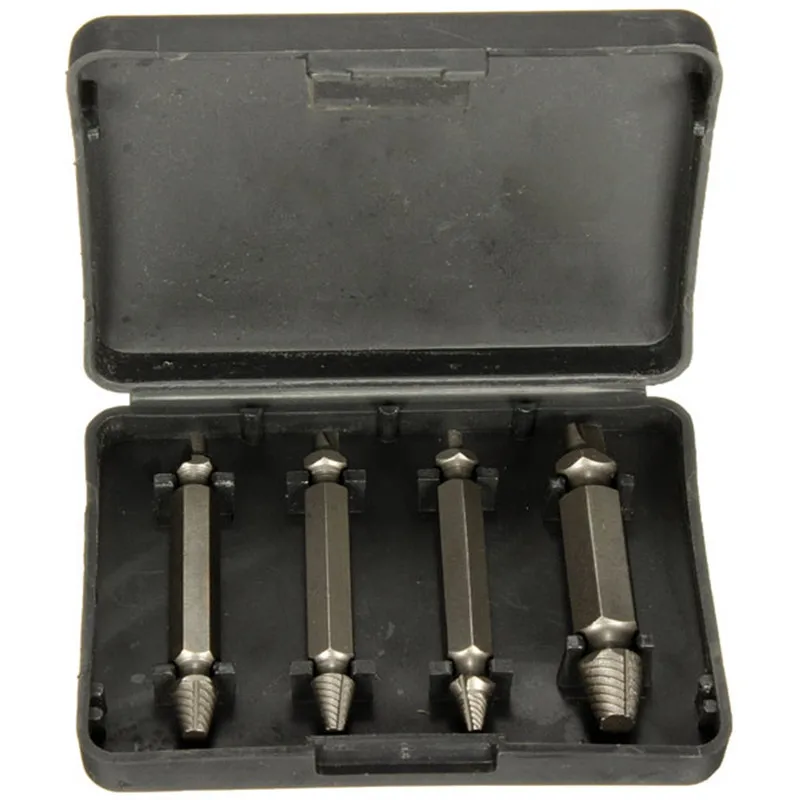

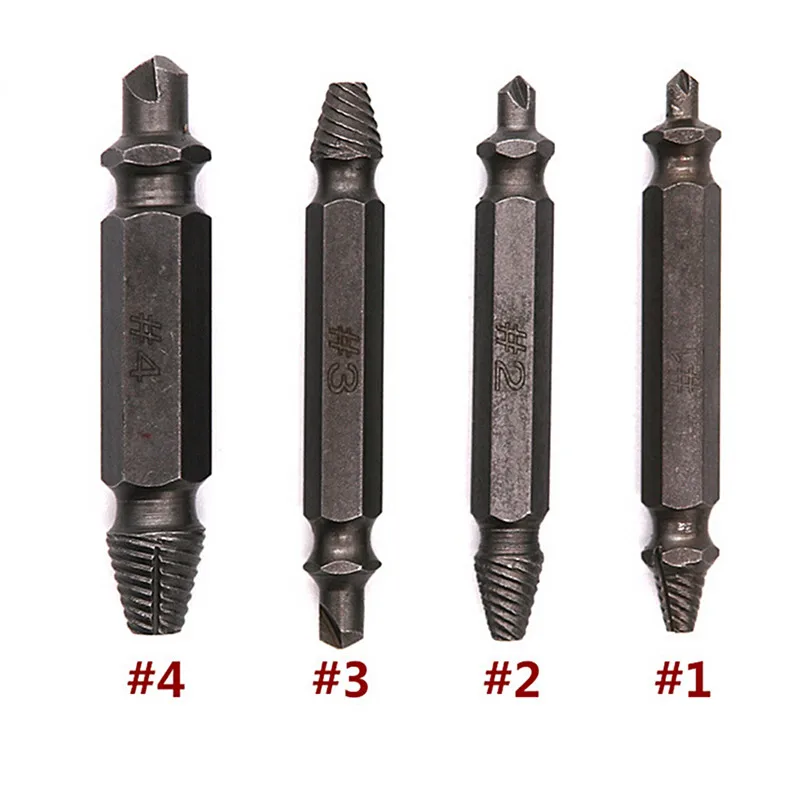

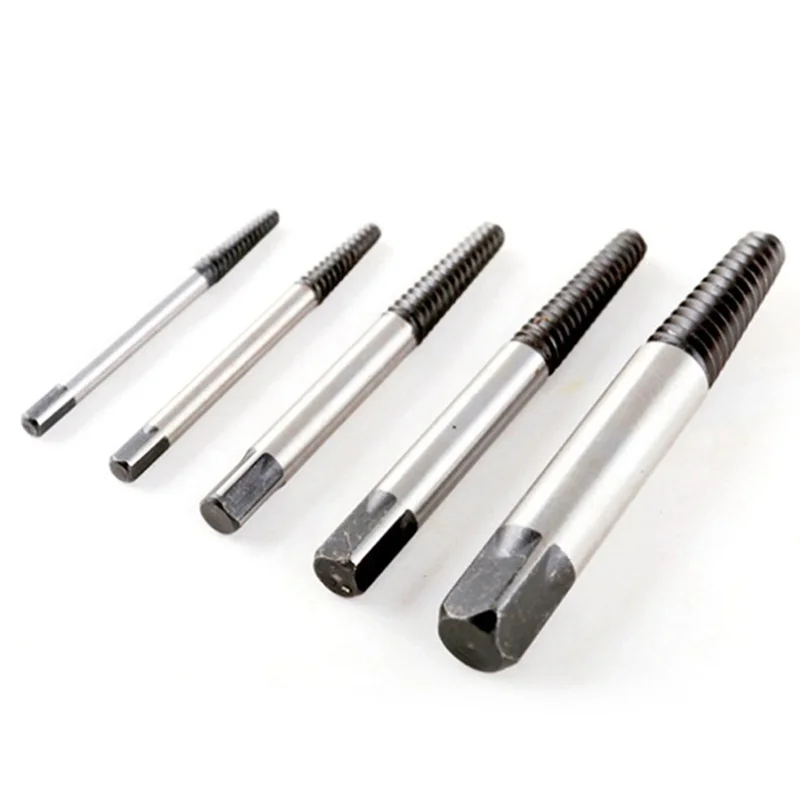

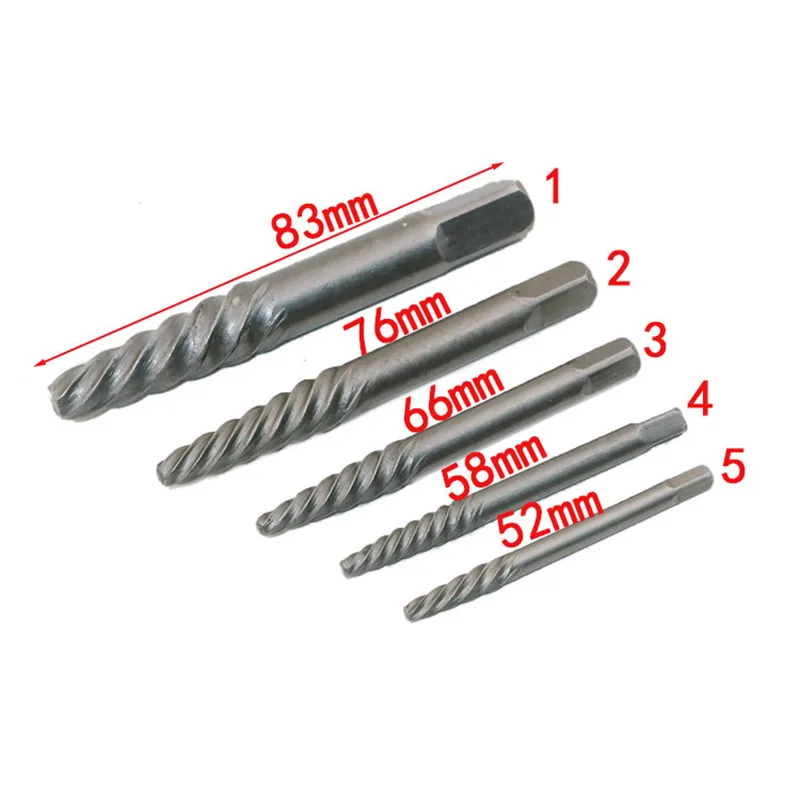

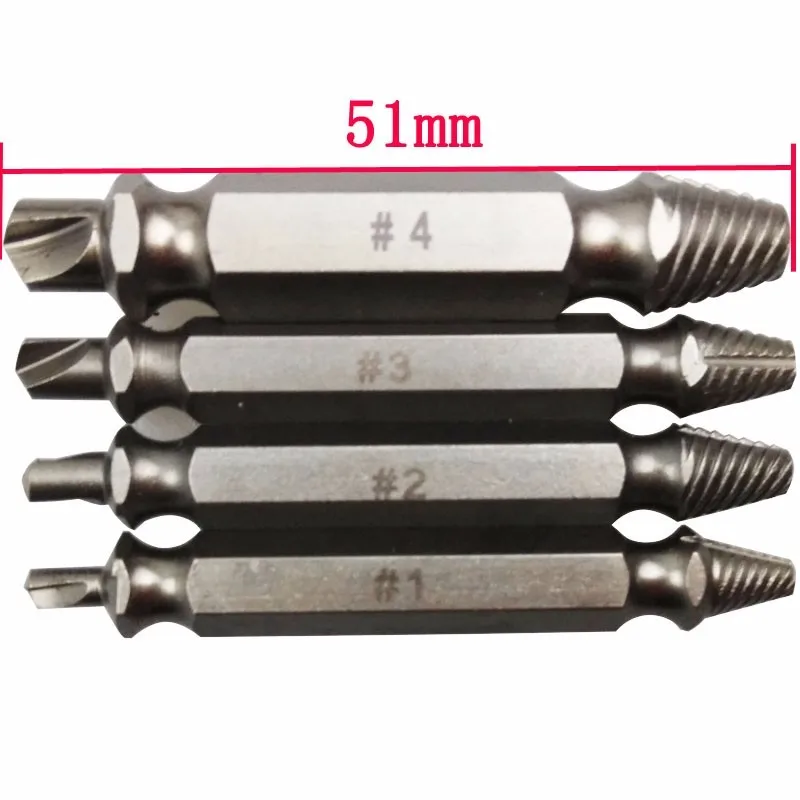

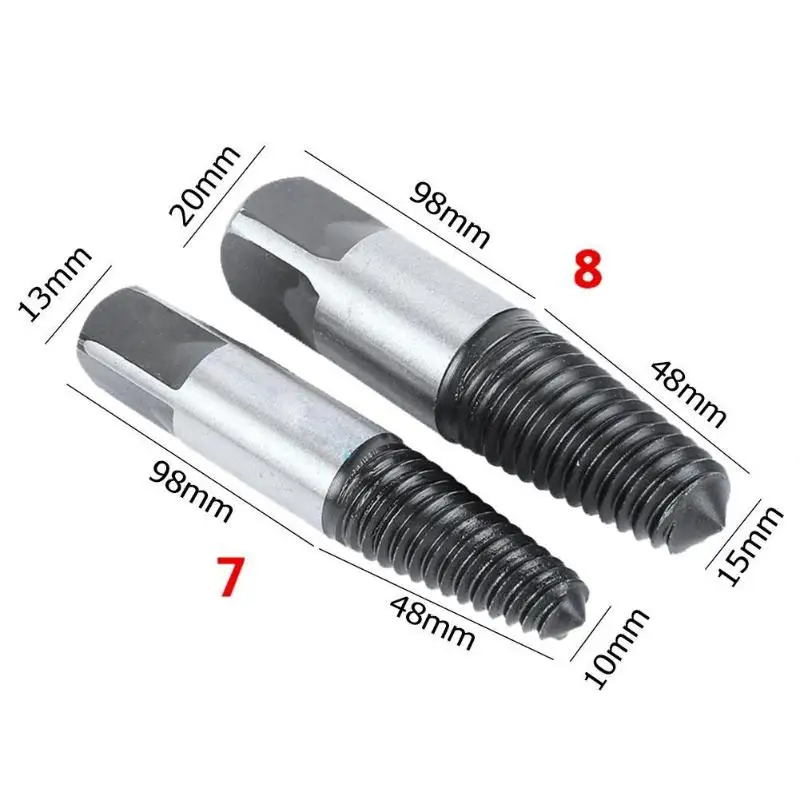

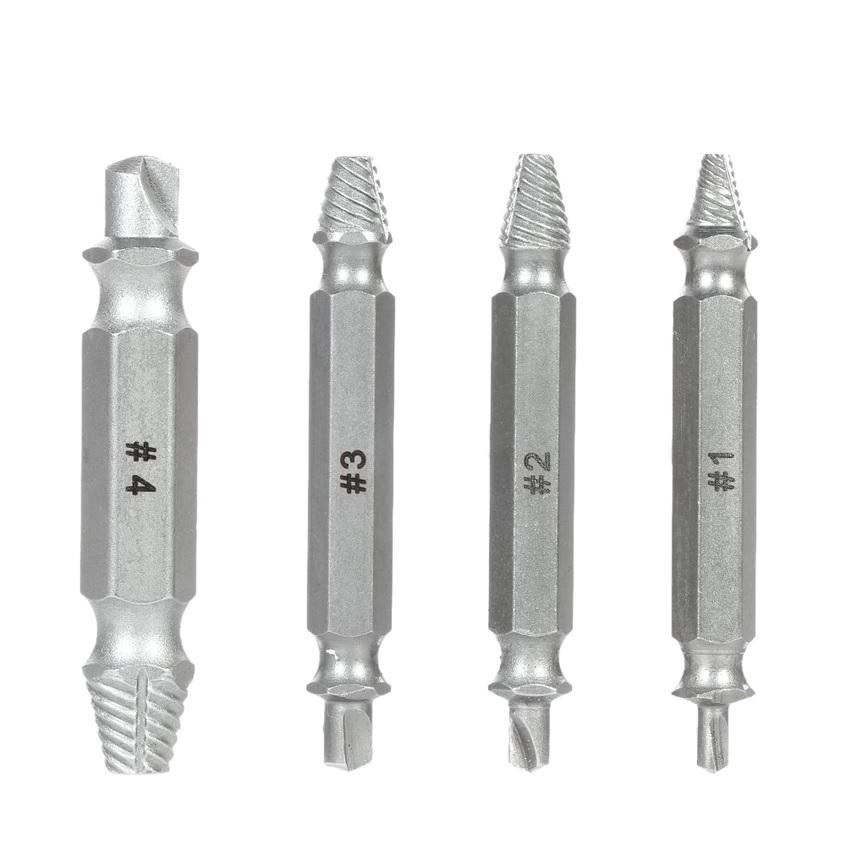

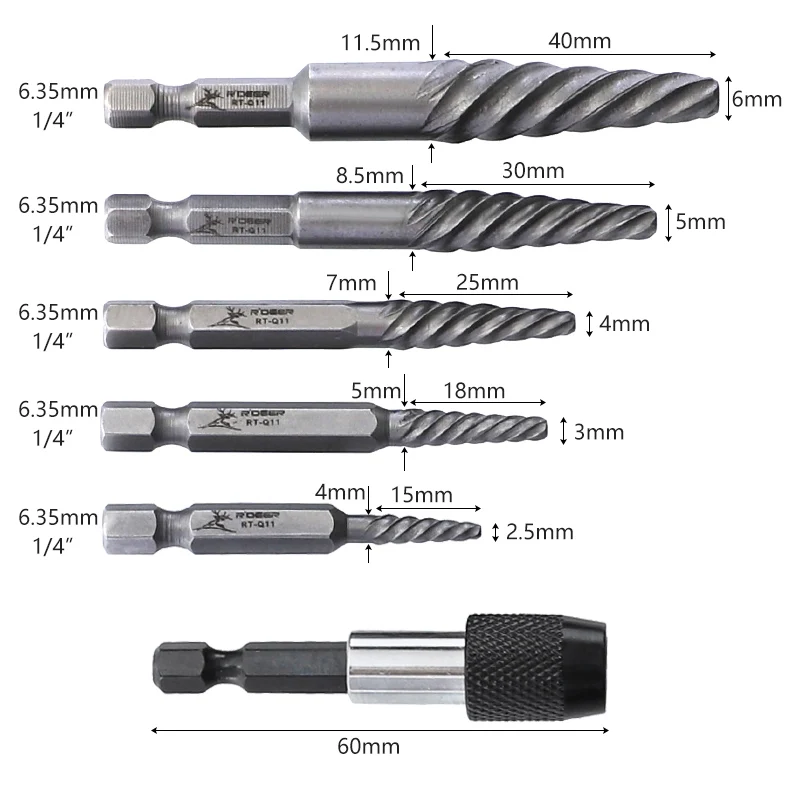

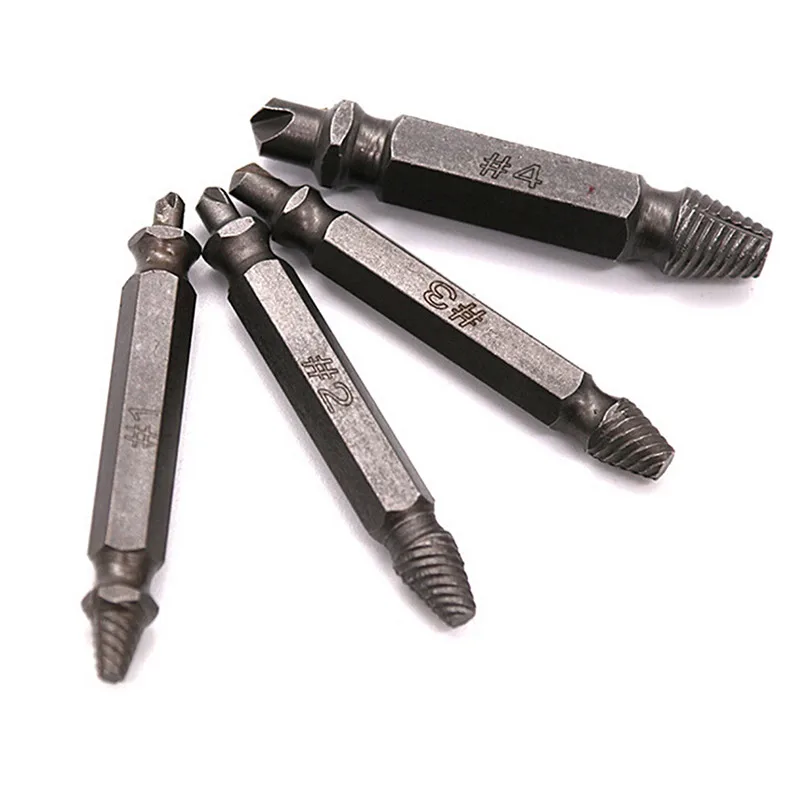

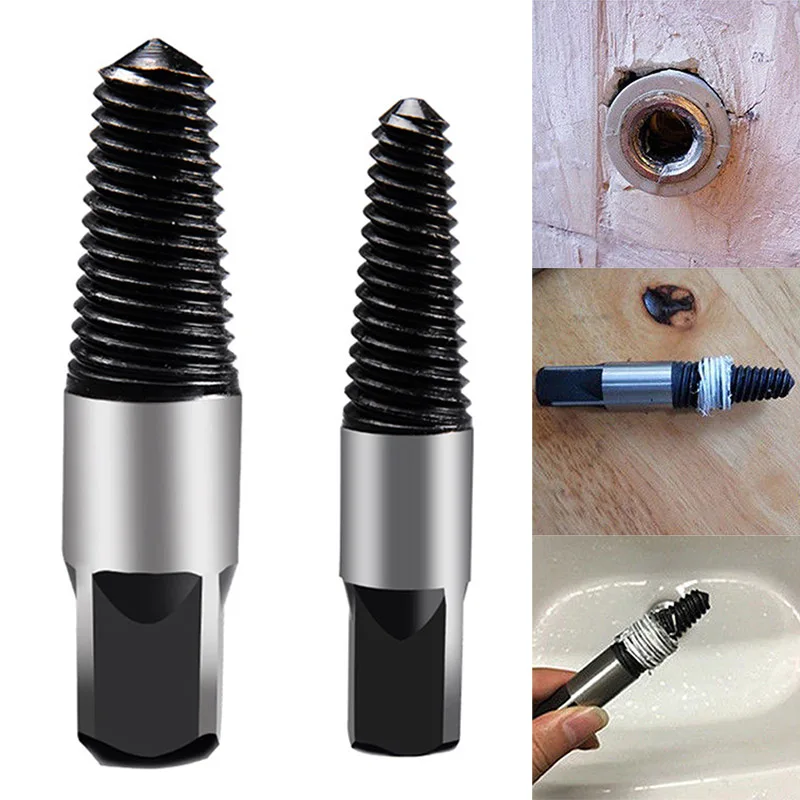

Наиболее результативной получается операция по извлечению остатков крепежа с помощью спирального выворачивателя. Они изготавливаются в виде конуса и имеют резьбу с двух концов. Одна из них предназначена для работы с изделиями, имеющими левую резьбу, вторая — для правой. В отличие от других видов инструментов для выкручивания сломанных болтов, такое приспособление не требует ударов по корпусу.

Вывертка происходит за счёт вкручивания конуса в просверлённое отверстие. За счёт ниток резьбы происходит зацепление за края, и с усилием обломок выдёргивается наружу. Для облегчения в наборе имеется специальный ворот, подобные слесарному приспособлению для метчиков.

Клиновидные устройства изготавливаются в виде гранёного конуса. Применение очень простое: сверлится отверстие, в которое заколачивается сам экстрактор. Удаление вывертыша производится с помощью гаечного ключа.

Выворачивание происходит без применения силы. Главное требование состоит в точной разметке. Если инструмент встанет не по центру, вынуть остатки будет трудно. Периодически возникает проблема удаления обломка с кончика устройства.

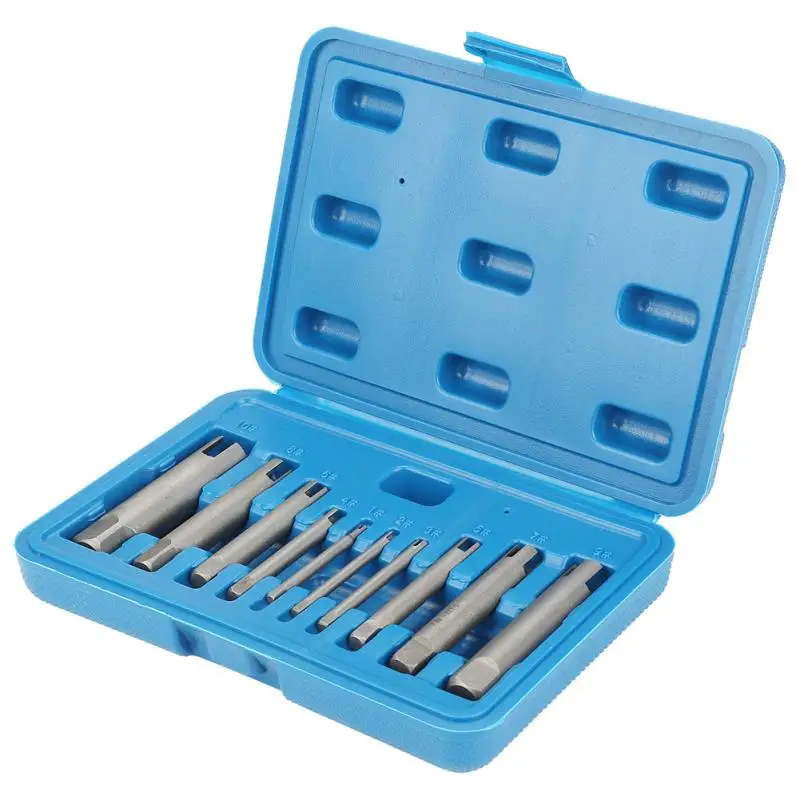

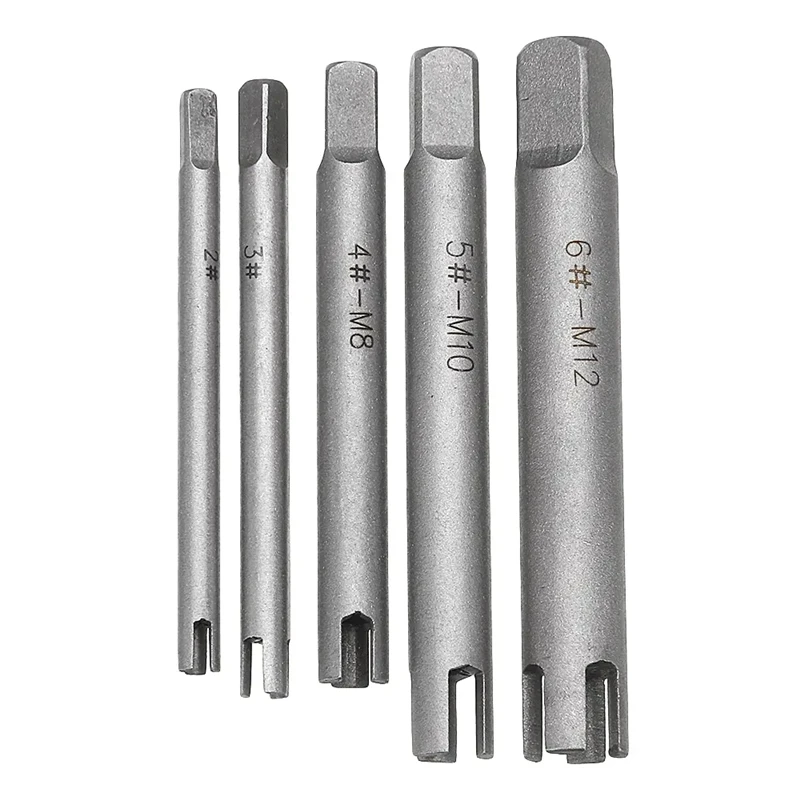

За форму изготовления назван третий экстрактор для выкручивания сломанных болтов. Стержневой прибор имеет очень острые грани, которые обеспечивают заклинивание его в отверстии. Способ применения и недостатки у него аналогичны предыдущему экземпляру.

Комплектация набора

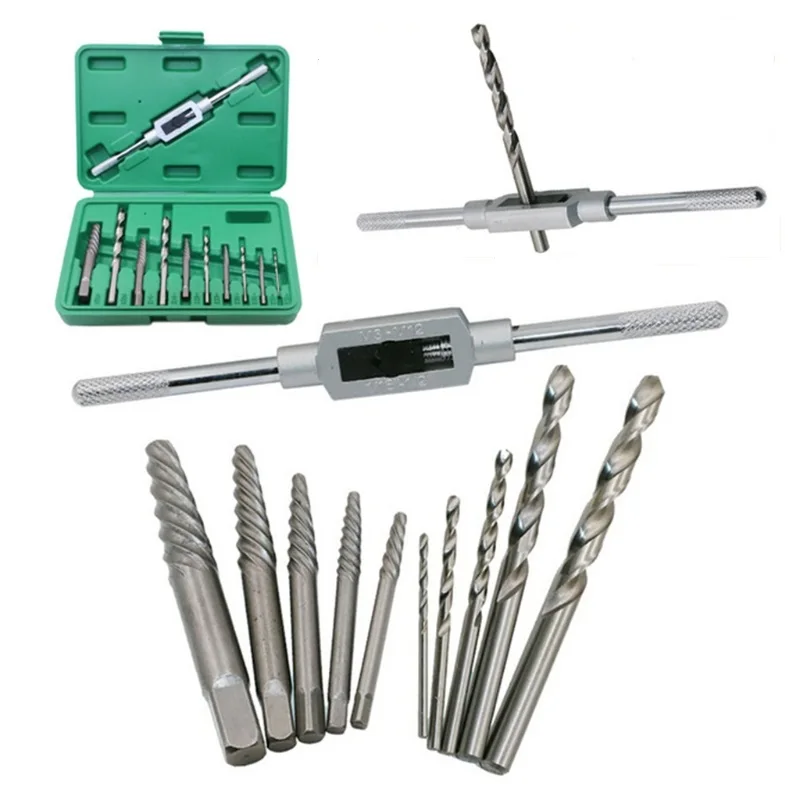

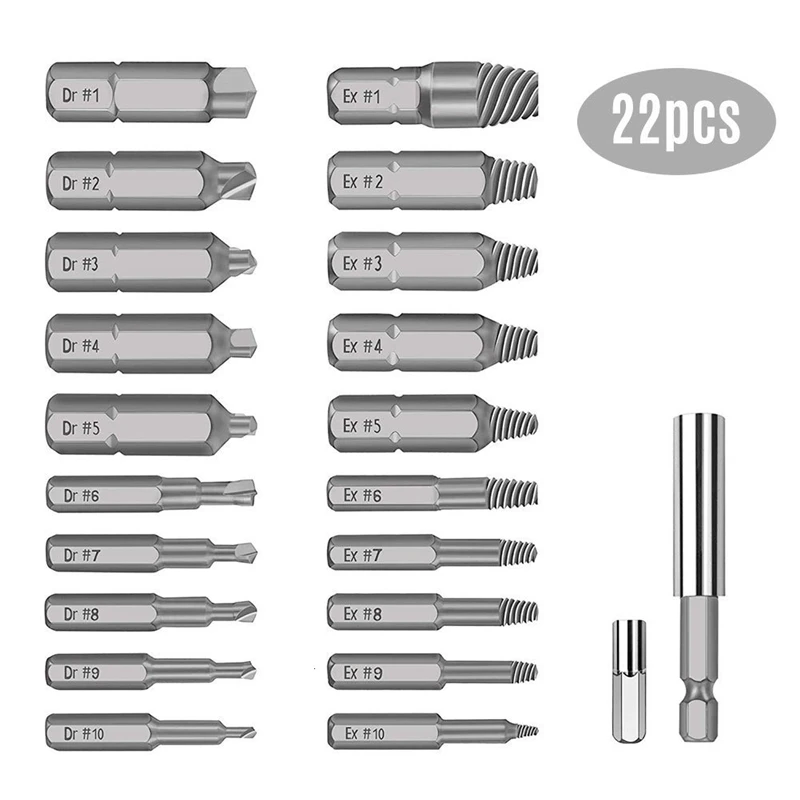

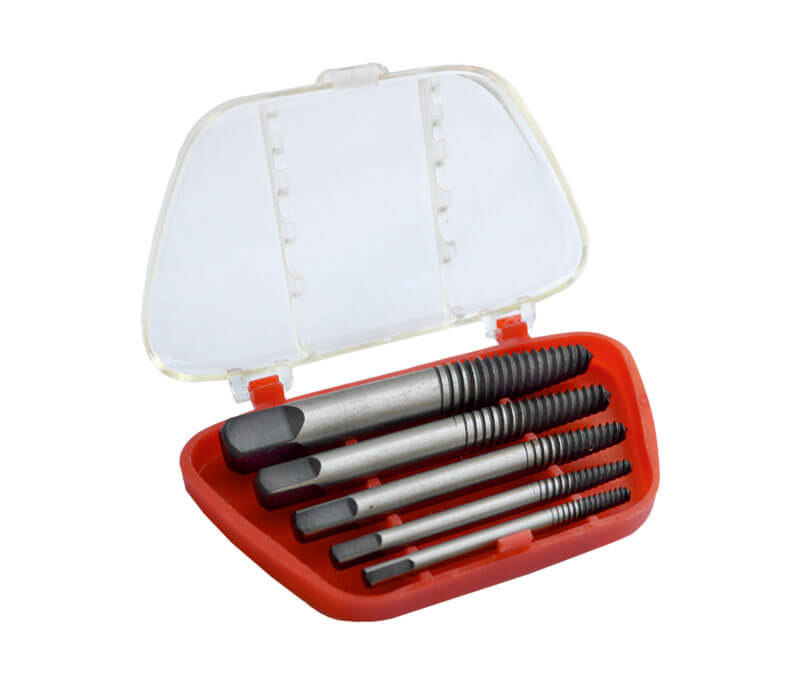

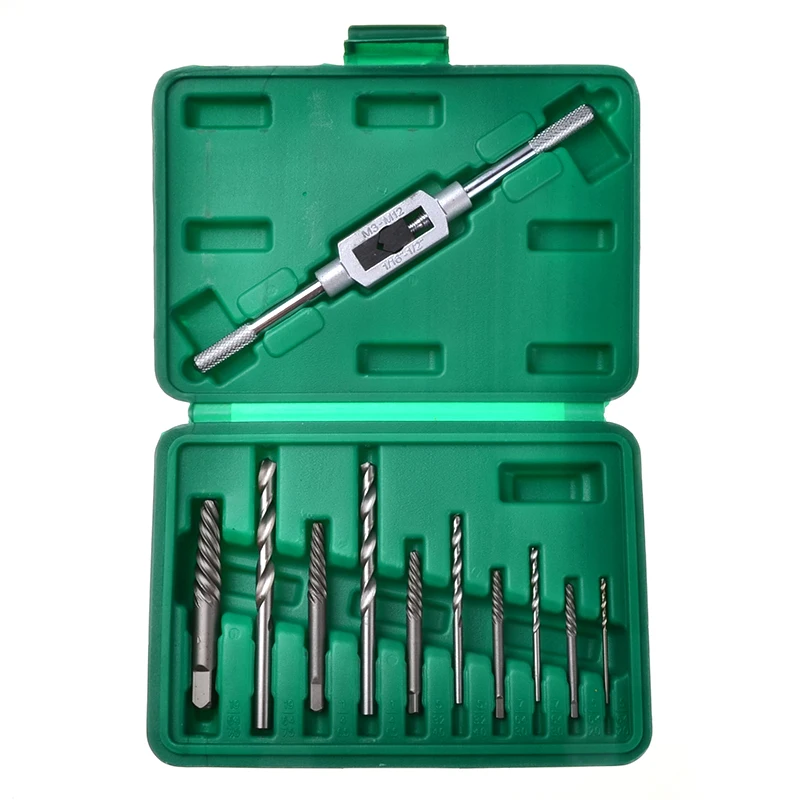

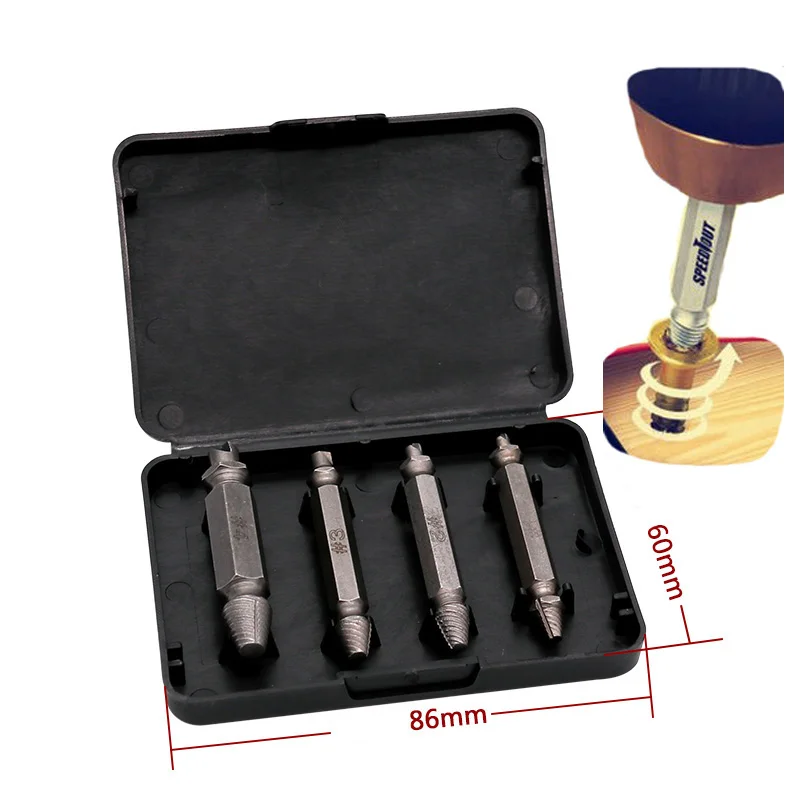

Покупать экстракторы рекомендуется набором. Производители каждый образец маркируют по единому стандарту и комплектуют свои изделия всей необходимой в работе оснасткой. Приобретая хорошо укомплектованный выкручиватель, не придётся подбирать к нему подходящие приспособления. Обычно подобное оборудование собирается по такому принципу:

  • Центровочные втулки разных диаметров.
  • Втулки для помощи в выкручивании остатков крепежа.
  • Сами экстракторы всех типов.

Преимущества работы с экстрактором

Способов извлечения резьбовых обломков существует много. По сравнению с попытками выкрутить застрявшую деталь разными способами, работа с подобным приспособлением имеет некоторые преимущества:

  • Простое применение без специальной подготовки.
  • Невысокая цена за комплект необходимого оборудования и оснащения.
  • Не имеет значения тип поверхности, в которой застрял осколок болта или самореза.
  • Качественный инструмент очень редко выходит из строя.

Для эффективной работы должно выполняться такое условие: материал экстрактора должен быть твёрже, чем у извлекаемого элемента.

Способы извлечения

Подобные инструменты выворачивают остатки крепежа практически любого диаметра. Самые часто используемые приспособления имеют маркировки М1 — М16. Методика работы зависит от места надлома:

  • Место слома ниже поверхности. Для того чтобы извлечь остатки болта из тела детали или из глубины покрытия, необходимо подобрать кондукторную втулку в размер с застрявшим осколком и вставить её в углубление. С помощью керна намечается центр детали. Пометка должна чётко указывать на середину и быть глубокой во избежание съезжания сверла соответствующего диаметра, которым сверлится отверстие максимальной глубины. В случае большой величины застрявшего элемента производится ступенчатое сверление: от малого размера постепенно до необходимого. Затем вкручивается или забивается молотком нужный стержень, и при помощи оснастки извлекается осколок.
  • Если слом произошёл над поверхностью, сначала нужно выровнять торчащую часть и повторить предыдущие действия.

Для таких манипуляций нужен инструмент:

  • Дрель со свёрлами.
  • Набор экстракторов.
  • Молоток и керн.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

  • Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
  • Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
  • Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
  • Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
  • Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
  • Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.
