Проверка давления топлива

1. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии» в этой группе).

После снятия реле топливного насоса может зарегистрироваться код неисправности (DTC). Удалите этот код с помощью GDS после завершения работ по сбросу остаточного давления в топливной линии.

2. Установите специальный инструмент (SST).

(1) Отсоедините топливопровод питания от топливной рампы.

Даже после выполнения операций, описанных в разделе «Сброс остаточного давления в топливной линии», в системе может существовать некоторое остаточное давление. Поэтому для предупреждения разбрызгивания остаточного топлива перед разъединением каких-либо топливных линий следует закрывать соединитель шланга технической салфеткой.

(2) Установите топливный манометр между топливопроводом питания и топливной рампой (см. рисунок ниже).

3. Осмотрите при включенном зажигании соединения топливопровода питания, топливной рампы и специальных инструментов на утечки.

4. Измерьте давление топлива.

(1) Запустите двигатель и измерьте давление топлива на холостом ходу.

Давление топлива:324~363 кПа (3,3~3,7 кгс/кв. см, 46,9~52,6 фунтов/кв. дюйм)

Если давление топлива отличается от нормированного значения, отремонтируйте или замените относящуюся часть (см. таблицу ниже).

Топливо
Давление
причина
Относящаяся часть
Слишком низкое
Забивание топливного фильтра
Топливный фильтр
Утечка топлива
Регулятор давления топлива
Слишком высокое
Заклинивание регулятора давления топлива
Регулятор давления топлива

(2) Остановите двигатель и понаблюдайте за изменением показаний топливного манометра.

Стандартное значение:Показания должны удерживаться в течение примерно 5 минут после останова двигателя

Если давление топлива не удерживается на этом уровне, отремонтируйте или замените относящуюся часть (см. таблицу ниже).

давление топлива
(после останова двигателя)
причина
Относящаяся
НАИМЕНОВАНИЕ
Давление топлива падает медленно
Утечка через форсунку
Форсунка
Давление топлива падает быстро
Проверьте клапан топливного насоса на застревание в открытом состоянии
Топливный насос

(3) Выключите зажигание.

5. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии»).

После снятия реле топливного насоса может зарегистрироваться код неисправности (DTC). Удалите этот код с помощью GDS после завершения работ по сбросу остаточного давления в топливной линии.

6. Завершение испытания

(1) Снимите специальный инструмент с топливопровода питания и топливной рампы.

(2) Соедините топливопровод питания и топливную рампу.

Сбросьте остаточное давление в топливной линии

Даже после выполнения операций, описанных в разделе «Сброс остаточного давления в топливной линии», в системе может существовать некоторое остаточное давление. Поэтому для предупреждения разбрызгивания остаточного топлива перед разъединением каких-либо топливных линий следует закрывать соединитель шланга технической салфеткой.

1. Поверните ключ зажигания в положение «OFF» и отсоедините отрицательный (-) провод от АКБ.

2. Снимите подушку заднего сиденья (см. раздел «Сиденье» в группе «BD»).

3. Снимите сервисную крышку (А).

4. Отсоедините разъем (А) топливного насоса.

5. Подсоедините провод (-) аккумуляторной батареи.

6. Запустите двигатель и дайте ему поработать на холостом ходу, затем поверните ключ зажигания в положение «OFF» и дождитесь полной остановки двигателя.

Руководство по обслуживанию и ремонту Хендай Элантра

Видео по теме «Проверка давления топлива, Сбросьте остаточное давление в топливной линии» для Hyundai Elantra MD

Какое давление в рампе двигатель умз 4216

Содержание

  1. Давление в топливной рампе умз 4216
  2. Давление в топливной рампе: как проверить, каким должно быть, симптомы неисправности
  3. Когда необходимо проверять давление в топливной рампе
  4. Как проверить давление в топливной рампе
  5. Какое должно быть давление в топливной рампе
  6. Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом
  7. Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  8. Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  9. Модуль погружного электробензонасоса 155. 1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  10. Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  11. Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  12. Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  13. Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь
  14. Газель 2010г.в. умз4216 микас 10,3
  15. Опции темы
  16. sharky19
  17. Gudvin
  18. sharky19
  19. смесь
  20. syxarik
  21. N146TY
  22. sharky19
  23. syxarik
  24. sharky19
  25. Давление в топливной рампе 4216
  26. Для чего нужен регулятор давления топлива
  27. Неисправности регулятора давления топлива
  28. Проверка и замена регулятора давления топлива
  29. Видео

Давление в топливной рампе умз 4216

Давление в топливной рампе: как проверить, каким должно быть, симптомы неисправности

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если имеются проблемы с подачей топлива, это скажется в целом на работе двигателя: на его пуске, разгоне, работе на холостых оборотах и в других режимах. Проверить давление в рампе топливной системы водитель может самостоятельно, при этом не потребуется специальных диагностических приборов, достаточно простого манометра. В рамках данной статьи мы рассмотрим, как проверить давление в топливной рампе.

Когда необходимо проверять давление в топливной рампе

Если возникли проблемы в топливной системе, с большой долей вероятности они могут быть связаны с давлением в рампе.

Можно выделить следующие основные неисправности, которые указывают на необходимость проверки давления в топливной системе:

Перечисленные выше неисправности также характерны при возникновении ряда других проблем. В частности, перед проверкой давления в топливной рампе рекомендуется убедиться, что исправен электронный блок управления.

Как проверить давление в топливной рампе

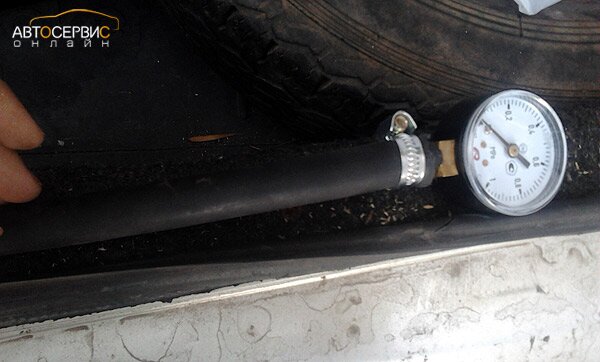

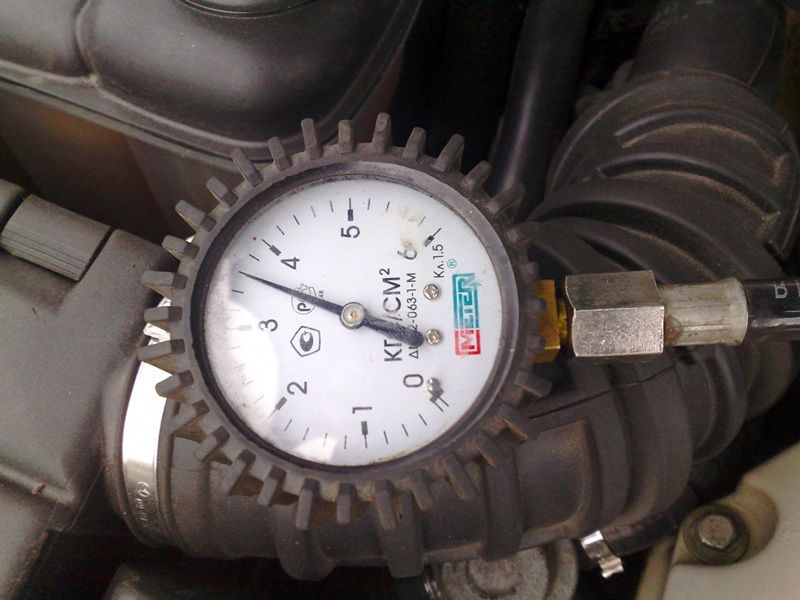

Для проверки давления в топливной системе автомобиля потребуется обзавестись манометром с пределом по измерению не более 7-10 атмосфер. Подобный диапазон рекомендуется в связи с тем, что при большем максимально измеряемом давлении по прибору будет сложно определить минимальные значения, то есть возникнет погрешность.

Помимо манометра, для измерения потребуется обзавестись резиновой трубкой, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется обзавестись также хомутом, чтобы затянуть место соединения.

Перед началом диагностики погасите двигатель и откройте капот. Чтобы проверить давление в топливной рампе нужно проделать следующие действия:

Какое должно быть давление в топливной рампе

В зависимости от характеристик мотора, давление в топливной рампе будет различаться. Узнать значения давления системы для конкретного автомобиля можно из книг по технической эксплуатации и обслуживанию машины или на специализированных форумах. Приведем примерные значения давления в топливной рампе:

Обратите внимание, что после нагнетания топлива в рампе и отключения мотора, давление должно упасть до уровня в 0,7 атмосфер и задержаться на нем на некоторое время. Если давление сразу опускается до нуля, высока вероятность наличия проблем в регуляторе давления топлива или бензонасосе. Также на проблемы с бензонасосом укажет падение давления при повышении оборотов.

В ситуации, когда топливный насос на протяжении продолжительного времени не может создать в системе необходимое давление, нужно проверить топливный фильтр и сетку бензонасоса. Также обратите внимание на компрессию в цилиндрах двигателя.

Кроме того, проблемы с давлением могут быть вызваны и более серьезными неисправностями, такими как неправильная работа датчика положения дроссельной заслонки или датчика массового расхода воздуха.

(417 голос., 4,52 из 5)
Загрузка…

Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом

Система питания топливом двигателя УМЗ-4216 на автомобилях Газель и Соболь состоит из топливного бака, топливопроводов, модуля топливного электробензонасоса с датчиком уровня топлива, фильтра тонкой очистки топлива, топливной рампы, электромагнитных форсунок.

Система питания топливом двигателя УМЗ-4216 обеспечивает подачу необходимого количества топлива в цилиндры двигателя на всех рабочих режимах. Топливо подается в двигатель четырьмя электромагнитными форсунками. Топливопроводы выполнены из стальных трубок, которые соединены с двигателем, фильтром и модулем погружного электробензонасоса посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами и быстросъемными соединителями.

Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливный бак расположен с левой стороны на лонжероне рамы, крепится с помощью кронштейнов и хомутов. Между хомутами и баком установлены картонные прокладки. Пробка топливного бака оборудована предохранительным клапаном и клапаном разрежения. Предохранительный клапан срабатывает при избыточном давлении в топливном баке 10-18 кПа (1000-1800 мм вод.ст.), клапан разрежения — при разрежении в топливном баке 3 кПа (300 мм вод.ст.), не более. Заправочный объем топливного бака 64+2 литра. Принудительная заливка дополнительного количества топлива в топливный бак не допустима.

Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Фильтр тонкой очистки топлива не разборный, заменяется через каждые 80 000 километров пробега.

Модуль погружного электробензонасоса 155.1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Модуль погружного электробензонасоса предназначен для подачи топлива под давлением к форсункам и обеспечения контроля уровня топлива в топливном баке. Модуль установлен в топливном баке и крепится к баку прижимным кольцом через уплотнительное резиновое кольцо восемью винтами. Модуль погружного электробензонасоса состоит из крышки, электробензонасоса, противоотливного стакана, сетчатого фильтра, поплавка, датчика уровня топлива, редукционного клапана и прижимного кольца.

На крышке модуля расположены два штуцера для подсоединения топливопровода подачи топлива и сливного топливопровода, а также электрический разъем для подключения датчика указателя уровня топлива и электробензонасоса к бортовой сети автомобиля. Техническая характеристика модуля погружного электробензонасоса приведена в отдельном материале.

На входе в электробензонасос установлен сетчатый фильтр, предотвращающий попадание в насос механических примесей, содержащихся в топливе. Противоотливной стакан предназначен для обеспечения стабильной подачи при малом количестве топлива в баке.

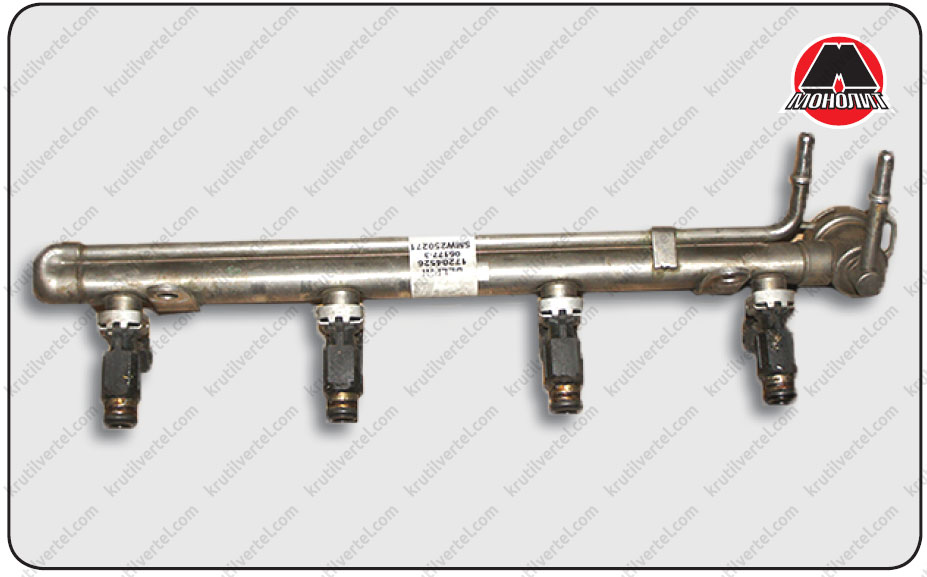

Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливная рампа предназначена для подвода топлива под давлением к форсункам. Топливная рампа выполнена из алюминиевого сплава в форме полого стержня с четырьмя гнездами для сочленения с форсунками. Подвод топлива осуществляется через резьбовой штуцер, установленный на заднем торце топливной рампы.

Во время запуска и работы двигателя в полости топливной рампы поддерживается постоянный перепад давления топлива между форсунками и внутренней полостью впускного трубопровода, который равен 4 кгс/см2 (0,4 МПа). Для крепления топливной рампы к головке блока цилиндров на ней имеются две стойки с установочными площадками и крепежными отверстиями.

Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливные форсунки предназначены для дозирования и тонкого распыления топлива. Впрыск топлива в каждый цилиндр осуществляется перед началом такта впуска так, чтобы он приходился на горячую поверхность закрытого впускного клапана. Форсунки представляют собой прецизионный гидравлический клапан с приводом от быстродействующего электромагнита.

При подаче тока в обмотку форсунки сердечник с клапанной иглой поднимается на 60-100 мкм, вследствие чего топливо под высоким давлением впрыскивается через калиброванное отверстие. Количество впрыскиваемого топлива зависит от длительности импульса тока, определяемой блоком управления автоматически для каждого режима работы двигателя.

Топливные форсунки устанавливаются в специальные гнезда в головке блока цилиндров, которые имеют выход во впускные каналы головки, и прижимаются сверху топливной рампой. Для уплотнения подсоединений форсунок в гнездах головки и топливной рампы используются резиновые кольца.

Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Перед ремонтом и обслуживанием элементов системы питания топливом двигателя УМЗ-4216 необходимо сбросить давление в системе. Для чего, отсоединить колодку жгута проводов
питания электробензонасоса погружного модуля, запустить двигатель и дать ему поработать до выработки топлива. Запрещается отсоединять подающий топливопровод на работающем двигателе.

Пробка топливного бака с предохранительным клапаном и клапаном разрежения при выходе из строя подлежит замене на идентичную или другую рекомендованную. Использование не рекомендованной пробки может привести к выходу из строя систем питания и улавливания паров топлива.

Ремонт топливоподающей магистрали заключается в проверке и при необходимости, устранении негерметичности путем подтяжки соединений или замены поврежденной трубки или шланга. При засорении фильтрующей сетки модуля топливного электробензонасоса ее необходимо промыть, либо заменить. При демонтаже модуля из топливного бака необходимо соблюдать осторожность, чтобы не повредить тягу поплавка датчика указателя уровня топлива.

Замена фильтра тонкой очистки топлива проводится через 80 000 километров пробега автомобиля, замена сетчатого фильтра модуля погружного электробензонасоса через 40 000 километров пробега.

Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

— Отсоединить топливопроводы от модуля электробензонасоса. — При необходимости отсоединить и снять топливный бак. — Отвернуть восемь винтов крепления прижимного кольца и вынуть модуль погружного электробензонасоса из топливного бака. — Отсоединить от модуля и снять противоотливной стакан.

— Заменить сетчатый фильтр и установить противоотливной стакан.

Источник
