Схема: предохранители ВАЗ 2107 | Клуб любителей ВАЗ

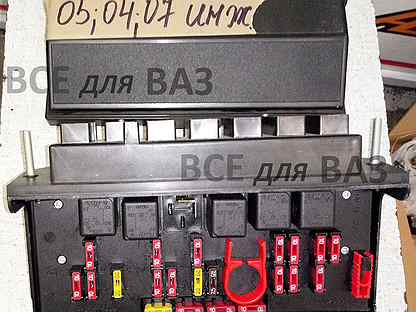

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный http://lizaonline.
ru
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)
F9 (7,5А)
лампы задних противотуманных фонарей и их сигнализатор
F10 (10А)
указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора http://kistudio.
ruF11 (10А)
плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)
F12 (7,5А)
лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F13 (10А)
лампа дальнего света (левая фара)
лампа контроля включения дальнего света
F14 (10А)
лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения
F15 (20А)
лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов
F16 (10А)
ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F17 (7,5А)
ближний свет фар (левая блок-фара)
Auto Doctor — Блокои предохранителей 2
Блоки предохранителей 1
Схема монтажного блока 2105-3722010-02
LADA 21054, 21074
Схема монтажного блока 2105-3722010-08
LADA 21054, 21074
| К1 | Реле включения обогрева заднего стекла |
|---|---|
| К2 | Реле включения очистителей омывателей фар |
| К3 | Реле включения звукового сигнала(перемычка) |
| К4 | Реле включения электродвигателя вентилятора |
| К5 | Реле включения дальнего света фар |
| К6 | Реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
| F3 (10A) | Резервный. |
| F4 (10A) | Резервный. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
| F6 (10A) | Прикуриватель. Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
| F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
| F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
| F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар(правая блок-фара). |
| F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
| F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
| F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
| F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
| F17 (10A) | Ближний свет фар(левая блок-фара). |
Схема электрических соединений монтажного блока 2123
| К1 | Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле) |
|---|---|
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Резервное реле |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(5A) | Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
| F2(7.5A) | Левая фара(ближний свет) |
| F3(10A) | Левая фара(дальний свет) |
| F4(10A) | Правая противотуманная фара |
| F5(30A) | Электродвигатели стеклоподъёмников дверей |
| F6(15A) | Переносная лампа |
| F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
| F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
| F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
| F10(20A) | Резервный |
| F11(5A) | Лампы габаритного света правого борта |
F12(7. 5A) | Правая фара(ближний свет) |
| F13(10A) | Правая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14(10A) | Левая противотуманная фара |
| F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
| F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
| F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
| Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель | |
| F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами. Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
| F20(7.5A) | Лампы задних противотуманных фонарей |
Схема электрических соединений монтажного блока 2110
2110, 2111, 2112
| К1 | Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле) |
|---|---|
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле задних противотуманных фонарей(Резервное реле) |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(5A) | Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
| F2(7.5A) | Левая фара(ближний свет) |
| F3(10A) | Левая фара(дальний свет) |
| F4(10A) | Правая противотуманная фара |
| F5(30A) | Электродвигатели стеклоподъёмников дверей |
| F6(15A) | Переносная лампа |
| F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
| F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
| F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
| F10(20A) | Резервный |
| F11(5A) | Лампы габаритного света правого борта |
F12(7. 5A) | Правая фара(ближний свет) |
| F13(10A) | Правая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14(10A) | Левая противотуманная фара |
| F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
| F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
| F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
| F18(25A) | Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель |
| F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами. Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
| F20(7.5A) | Лампы задних противотуманных фонарей |
Схема электрических соединений блока предохранителей 21213
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| 1(16A) | Электродвигатель вентилятора отопителя. Реле(обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле(обмотка) включения обогрева заднего стекла. Электродвигатели очистителя и омывателя заднего стекла. Электродвигатель омывателя ветрового стекла. |
| 2(8A) | Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Рреле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указательуровня топлива с контрольной лампой резерва. Тахометр. |
| 3(8A) | Левая фара(дальний свет). Контрольная лампа включения дальнего света фар. |
| 4(8A) | Правая фара(дальний свет). |
| 5(8A) | Левая фара(ближний свет). |
| 6(8A) | Правая фара(ближний свет). |
| 7(8A) | Левый передний фонарь(габаритный свет).Правый задний фонарь(габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света. |
| 8(8A) | Правый передний фонарь(габаритный свет).Левый задний фонарь(габаритный свет). Лампы освещения комбинации приборов. Табло подсветки управления отопителем. Лампы освещения прикуривателя. Лампы освещения выключателей. |
| 9(16A) | Указатели поворотов и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле(контакты) его включения. |
| 10(16A) | Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари(лампы стоп-сигнала). |
| 11(8A) | Резервный. |
| 12(8A) | Резервный. |
| 13(8A) | Задние фонари(противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле(контакты) очистителей фар. Электродвигатель омывателя фар. |
| 14(16A) | Резервный. |
| 15(16A) | Прикуриватель. |
| 16(8A) | Резервный. |
* — На автомобилях выпуска до 1996г. в комбинации приборов вместо контрольной лампы устанавливается вольтметр, который защищается предохранителем №2.
Схема электрических соединений блока предохранителей 2106
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| 1(16A) | Плафоны.Звуковые сигналы.Штепсельная розетка.Прикуриватель.Лампы стоп-сигнала в задних фонарях. Фонари* сигнализации открытых передних дверей. Часы |
| 2(8A) | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя. |
| 3(8A) | Левые фары(дальний свет) и контрольная лампа включения дальнего света. |
| 4(8A) | Правые фары(дальний свет). |
| 5(8A) | Левые фары(ближний свет). |
| 6(8A) | Правые фары(ближний свет). |
| 7(8A) | Левый передний фонарь(габаритный свет). Правый задний фонарь(габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампа освещения приборов. Лампа освещения прикуривателя. |
| 8(8A) | Правый передний фонарь(габаритный свет). Левый задний фонарь(габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света. |
| 9(8A) | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла. |
| 10(8A) | Регулятор напряжения. Обмотка возбуждения генератора. |
| 11(8A) | Резервный. |
| 12(8A) | Резервный. |
| 13(8A) | Резервный. |
| 14(16A) | Элемент обогрева заднего стекла. |
| 15(16A) | Электродвигатель вентирятора системы охлаждения двигателя. |
| 16(8A) | Указатели поворота в режиме аварийной сигнализации. |
* — Применялись до 1989г.
Блок предохранителей ВАЗ-2112 инжектор 16 клапанов: схема, распиновка
Предохранители не устанавливают только в автомобили старого образца. Все современные модели оснащены большим количеством электроники, поэтому они имеют специальные устройства, которые спасают цепь питания от перегрузок. Благодаря тому, что в цепи есть блок предохранителей, элементы ВАЗ-2112, имеющего инжектор на 16 клапанов, не выходят из строя при превышении нормы потребляемого тока.
Основные параметры
Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:
- желто-коричневый работает при 5 амперах;
- более темный коричневый – при 7,5;
- красный – при силе тока 10;
- насыщенный синий – при 15;
- ярко-желтый рассчитан на 20;
- бесцветный или прозрачный – на 25;
- зеленый – на 30.
Читайте также: Как сделать тюнинг салона на ВАЗ-2112
Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.
За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.
Если вы комплектуете автомобиль дополнительным оборудованием, обязательно поставьте эти элементы.
Какие предохранители собраны в блок
Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:
- F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
- F2 отвечает за ближний свет левых фар;
- F3 – за дальнее освещение фар по левому борту;
- F4 работает в цепи с правой противотуманной фарой;
- F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
- F6 находится в цепи переносной лампы;
- F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
- F8 – за контакты реле и элементы системы обогрева заднего стекла;
- F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
- F10 находится в резерве;
- F11 защищает цепь габаритов, расположенных справа;
- F12 отвечает за работоспособность ближнего света правых фар;
- F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
- F14 находится в цепи с левой противотуманной фарой;
- F15 защищает блокировку замка багажного отсека и обогрев сидений;
- F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
- F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
- F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
- F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
- F20 – за задние противотуманные фары.
Читайте также: Как делается тюнинг салона на ВАЗ-2112
Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.
Электромагнитные реле
Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:
- за исправность ламп отвечает К1;
- за включение очистителя переднего стекла – К2;
- за поворотные указатели и аварийную сигнализацию – К3;
- за срабатывание ближнего света фар – К4;
- за включение дальнего – К5;
- за отогрев заднего стекла – К7;
- за противотуманные фонари, расположенные сзади – К8.
Читайте также: Каков объем багажника на ВАЗ-2112
В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель.
Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.
| № | А | Защищенные компоненты |
| 1 | 10 | Ходовая часть / Аксессуар — дворники, комбинация приборов, аудиосистема (’05 -’08 — XL / STX) |
| 2 | 20 | Стоп-сигналы / указатели поворота, переключатель включения / выключения тормозов, аварийные световые сигналы (’07), модуль электрического тормоза T / T (’08), PCM (сигнал BOO (’08)), зеркала указателей поворота (’08), CHMSL ( ’08) |
| 3 | 5 | ’04 -’05: Зеркала с электроприводом, питание логики памяти (’04), сиденья и педали памяти |
7. 5 | ’06 -’08: Зеркала с электроприводом, Сиденья и педали с памятью, Сиденье водителя с электроприводом (’07) | |
| 4 | 10 | Питание от аккумулятора DVD, зеркало с электроприводом складывания (’05 -’08) |
| 5 | 7,5 | Сохранение активности памяти для модуля управления трансмиссией (PCM) и модуля климат-контроля |
| 6 | 15 | Парковочные фонари, Модуль безопасности кузова (BSM), Подсветка панели приборов |
| 7 | 5 | Радио (сигнал запуска) |
| 8 | 10 | Зеркала с подогревом, индикатор включения |
| 9 | 20 | ’06 -’08: Реле топливного насоса, топливные форсунки, датчик состояния форсунки, управление рабочими колесами впускного коллектора (4.2L) |
| 10 | 20 | Реле фонарей заднего хода прицепа, Реле габаритных фонарей прицепа |
| 11 | 10 | Сцепление кондиционера, соленоид 4×4 |
| 12 | 5 | ’06 -’08: Катушка реле PCM |
| 13 | 10 | Питание модуля климат-контроля, реле указателя поворота (’05 -’08) |
| 14 | 10 | Фонарь заднего хода и катушка реле дневных ходовых огней (DRL), реле давления кондиционера, соленоид блокировки переключения тормоза (’04), PCV с подогревом (5. 4L), ABS (’05 -’08), обмотка реле задних фонарей прицепа (’05 -’07), система помощи при парковке заднего хода (’05 -’07), зеркало EC (’05 -’07), навигация радио (’07), резервный переключатель контроля скорости (’05 -’08) |
| 15 | 5 | Отмена повышающей передачи, кластер, блокировка переключения тормозов (BSI (’04)) |
| 16 | 10 | Модуль АБС (мощность пуска / пуска (’04)), соленоид блокировки переключения тормоза (’05 -’08) |
| 17 | 15 | Реле противотуманных фар |
| 18 | 10 | Подача / Пуск — Реле указателя поворота (’04), Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Система обратного измерения), Шина питания (’08), Подача / Пуск — Воздушная розетка (’05 — 07) |
| 19 | 10 | Ограничители (модуль подушки безопасности) |
| 20 | 15 | ’04: PCM 4×4 мощность |
| 10 | ’05 -’07: Питание от аккумулятора для воздушной розетки | |
| 10 | ’08: Шина питания | |
| 21 |
Коробка ВАЗ по лучшей цене — Выгодные предложения на коробку ВАЗ от глобальных продавцов коробочных ВАЗ
Отличные новости !!! Вы попали в нужное место для box vaz.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, поскольку этот ваз с верхней коробкой скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили коробочный ваз на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в коробочном вазе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести vaz box по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
ID1700-XDS — динамика инжектора
ID1700x — это последнее предложение от партнерства Injector Dynamics и Bosch Motorsport. ID1700x был разработан, чтобы заполнить пробел между ID1300x и ID2000, и, как и ID1300x, он имеет устойчивые к коррозии внутренние компоненты, что делает его совместимым со всеми известными автомобильными видами топлива.
Уникальная магнитная цепь, созданная в результате длительной программы разработки, делает ID1700x невосприимчивым к проблемам чувствительности к напряжению и давлению, которые мешают другим инжекторам с высоким импедансом и большим расходом. ID1700x отлично работает при высоких давлениях, типичных для современных автомобильных систем, и будет безупречно работать в этих приложениях.
Чтобы узнать больше о природе и развитии этого настоящего инжектора для автоспорта и его младших братьев ID1050x и ID1300x, перейдите по этой ссылке.
Примечания к применению
ID1700x был разработан как совместимый с любым топливом инжектор, способный работать с очень высокими расходами. Таким образом, он будет чаще всего использоваться для доставки E85 в форсированные двигатели или иногда для бензина в приложениях с очень высокой мощностью. Ни одно из этих приложений не требует расширенной линейности при низких расходах, и поэтому в процессе проектирования этому уделялось пропорционально более низкий приоритет.
ID1700x обеспечит безупречный стехиометрический состав смеси на холостом ходу и крейсерской скорости на E85, но, как и ID2000, этого не следует ожидать на бензине.
Если вам нужна безупречная управляемость на бензине, ID1300x обеспечит это и способен развивать мощность примерно 150 л.с. на инжектор на E85.
Основные характеристики
Номинальный расход — 1725 куб. См / мин при 3,0 бар (43,5 фунта на кв. Дюйм) с использованием изооктана при 52 градусах Цельсия (125 градусов F)
Максимальное дифференциальное давление топлива — 7,0 бар (101,5 фунта на квадратный дюйм)
Совместимость с топливом — Совместим с метанолом / этанолом / всеми известными углеводородными видами топлива.
Электрический разъем — USCAR
Установка по марке и модели
Все приложения, помеченные звездочкой после номера детали, несовместимы со стандартным ЭБУ из-за ограничений масштабирования.
(Если Lund Racing не настраивает вашу машину…)
| Универсальный | 1700. 34.14.14 | 288,00 $ | |
| 1700.34.14.15 | 288,00 $ | ||
| 1700.48.11.14 | 290,00 $ | ||
| 1700.48.11.WRX | 290,00 $ | ||
| 1700.48.11.F20 | 290,00 $ | ||
| 1700.48.14.14 | 290,00 $ | ||
| 1700.48.14.15 | 290,00 $ | ||
| 1700.48.14.R35 | 290,00 $ | ||
| 1700.48.14.14B | 290,00 $ | ||
| 1700.60.14.14 | 290,00 $ | ||
| 1700.60.14.14-О | 290 долларов.00 | ||
| 1700.60.14.D | 290,00 $ | ||
| 1700.60.14.14B | $ 295,00 | ||
| 1700.60.11.14 | 290,00 $ | ||
1700. 60.11.14-О | 290,00 $ | ||
| 1700.60.11.D | 290,00 $ | ||
| Arctic Cat | 1100 Турбина 09-16 | 1700.28.01.36.11.4 | $ 1,160,00 |
| Audi | Audi 1.8L Turbo | 1700.60.14.14B.4 | $ 1,180,00 |
| Audi EA888 Gen 3 | 1700.34.14.14.4 | $ 1,152,00 | |
| R8 2015+ | 1700.34.14.14.10 | $ 2 880,00 | |
| Audi RS3 / TTRS | 1700.34.14.14.5 | $ 1 440,00 | |
| Audi VR6 (12 клапанов) | 1700.60.14.14B.6 | $ 1 770,00 | |
| Audi VR6 (24 клапана) | НЕТ | ||
| BMW | E30 M3 88-91 | 1700. 60.14.14.4 | $ 1,160,00 |
| E36 M3 96-99 | 1700.60.14.14.6 | $ 1 740,00 | |
| E46 M3 01-06 | 1700.48.14.14.6 | $ 1 740,00 | |
| E90 / E92 / E93 M3 07+ | 1700.48.14.14.8 | 2 320,00 $ | |
| M54 | 1700.02.01.60.14.6 | $ 1 770,00 | |
| M Coupe / M Родстер 98-00 | 1700.60.14.14.6 | $ 1 740,00 | |
| 1,180i / 740i | 1700.60.14.14.8 | 2 320,00 $ | |
| 328 96-98 | 1700.60.14.14.6 | $ 1 740,00 | |
| Бьюик | Turbo Regal | 1700.60.14.14.6 | $ 1 740,00 |
| Великий национальный | 1700.60.14.14.6 | $ 1 740,00 | |
| Кадиллак | CTS-V 09-14 (LSA) | 1700. 34.14.15.8 | $ 2 304,00 |
| канистра | Maverick Turbo 15-17 | 1700.34.14.14.2 | 576,00 $ |
| Maverick X3 2017 | 1700.34.14.14.3 | 864,00 $ | |
| Maverick X3 Max 2017 | 1700.34.14.14.3 | 864,00 $ | |
| Maverick X3 Turbo 2018+ | 1700.34.14.14.3 | 864,00 $ | |
| Maverick X3 Turbo R 2018+ | 1700.34.14.14.3 | 864,00 $ | |
| Maverick X3 Turbo RR 2020+ | 1700.34.14.14.3 | 864,00 $ | |
| Outlander ATV 08 | 1700.48.14.14.2 | 580,00 $ | |
| Шевроле | LS3 / LS7 / L76 / L92 / L99 | 1700.34. 14.15.8 | $ 2 304,00 |
| LS2 | 1700.48.14.15.8 | 2 320,00 $ | |
| LS1 / LS6 | 1700.60.14.14.8 | 2 320,00 $ | |
| Camaro 93-96 (LT1) | 1700.60.14.14.8 | 2 320,00 $ | |
| Camaro 98-01 (LS1) | 1700.60.14.14.8 | 2 320,00 $ | |
| Камаро 10-15 (LS3) | 1700.34.14.15.8 | $ 2 304,00 | |
| Camaro ZL1 | (LSA) | 1700.34.14.15.8 | $ 2 304,00 |
| C5 Corvette (включая Z06) | 1700.60.14.14.8 | 2 320,00 $ | |
| C6 Корвет | 1700.34.14.15.8 | $ 2 304,00 | |
| C6 Z06 (LS7) | 1700.34.14.15.8 | $ 2 304,00 | |
| C6 ZR1 (LS9) | 1700.34.14.15.8 | $ 2 304,00 | |
| Кобальт SS (супер) | 1700. 60.14.14B.4 | $ 1,180,00 | |
| Додж / Крайслер | Неон СРТ-4 | 1700.48.14.14.4 | $ 1,160,00 |
| Калибр SRT-4 | 1700.48.14.14.4 | $ 1,160,00 | |
| 300C SRT-8 | 1700.48.14.14B.8 | 2 320,00 $ | |
| Challenger SRT-8 | 1700.48.14.14B.8 | 2 320,00 $ | |
| Magnum SRT-8 | 1700.48.14.14B.8 | 2 320,00 $ | |
| Hellcat / Trackhawk / Демон | 1700.48.14.14.8 | 2 320,00 $ | |
| Вайпер 03-07 | 1700.60.14.14.10 | $ 2 900,00 | |
| Ram SRT-10 04-06 | 1700.60.14.14.10 | $ 2 900,00 | |
| Вайпер 08+ | 1700.48.14.14B.10 | $ 2 900,00 | |
| Форд | Фокус ZX3 | 1700. 60.14.14.4 | $ 1,160,00 |
| Фокус SVT | 1700.60.14.14.4 | $ 1,160,00 | |
| Focus RS | 1700.60.14.14.4 | $ 1,160,00 | |
| Фокус РС МК II-IV | 1700.48.14.14.5 | $ 1 580,00 | |
| СВТ Молния | 1700.60.14.14.8 | 2 320,00 $ | |
| F150 Харлей Дэвидсон | 1700.60.14.14.8 | 2 320,00 $ | |
| Мустанг SVO | 1700.60.14.14.4 | $ 1,160,00 | |
| Мустанг GT 88-96 | 1700.60.14.14.8 | 2 320,00 $ | |
| Мустанг GT 97-04 | 1700.60.14.14.8 | 2 320,00 $ | |
| Мустанг GT 05-10 | 1700.60.14.14.8 | 2 320,00 $ | |
| Mustang GT 2011+ (включая GT350) | 1700.60.14.14B.8 | $ 2 360,00 | |
| Мустанг Кобра 99-04 | 1700. 60.14.14.8 | 2 320,00 $ | |
| Мустанг GT500 07-14 | 1700.48.14.14.8 | 2 320,00 $ | |
| Мустанг GT500 2020+ | 1700.60.14.14B.8 | $ 1 080,00 | |
| Falcon GT и GS 5.0 — 2010+ | 1700.60.14.14.8-ПУ | $ 2 456,00 | |
| Falcon XR6T (FG) | 1700.48.14.14B.6 | $ 1 740,00 | |
| Falcon XR6T (BA и BF) | 1700.60.14.14B.6 | $ 1 770,00 | |
| СВТ Раптор 2011-2014 | 1700.60.14.14B.8 | $ 2 360,00 | |
| Raptor 2017+ | 1700.34.14.14.6 | $ 1 728,00 | |
| Холден | Commodore VT (V6) | 1700.60.14.14.6 | $ 1 740,00 |
| Commodore VTII (LS1) | 1700. 60.14.14.8 | 2 320,00 $ | |
| Commodore VX (LS1) | 1700.60.14.14.8 | 2 320,00 $ | |
| Commodore VXII (V6) | 1700.60.14.14.6 | $ 1 740,00 | |
| Commodore VY (LS1) | 1700.60.14.14.8 | 2 320,00 $ | |
| Commodore VS / VY (SCV6) | 1700.60.14.14.6 | $ 1 740,00 | |
| Commodore VZ (LS2) | 1700.48.14.15.8 | 2 320,00 $ | |
| Коммодор W427 | 1700.34.14.15.8 | $ 2 304,00 | |
| Commodore E-HSV | 1700.34.14.15.8 | $ 2 304,00 | |
| Monaro (LS1) | 1700.60.14.14.8 | 2 320,00 $ | |
| Monaro (LS2) | 1700.48.14.15.8 | 2 320,00 $ | |
| Honda / Acura | Соглашение 92-95 | 1700. 60.11.14.4 | $ 1,160,00 |
| Аккорд 96-02 | 1700.60.11.14.4 | $ 1,160,00 |
Блок предохранителей на приборной панели (1997 Blazer, Bravada, S10 Pickup, Sonoma)
- Автор: Авраам Торрес-Арредондо
- Идентификатор статьи: 537
В таблице ниже вы найдете расположение предохранителей и описание предохранителей в блоке предохранителей на Chevy Blazer 1997 года, Oldsmobile Bravada, S10 Pickup и GMC Sonoma.
Блок предохранителей расположен на приборной панели со стороны водителя.
ВАЖНАЯ ИНФОРМАЦИЯ: Рисунок блока предохранителей и описания предохранителей относятся к следующим автомобилям:
- 1997
- Шевроле: Блейзер
- Oldsmobile: Bravada
- Chevrolet: S10 пикап
- GMC: Сонома
Для просмотра и печати вы можете загрузить PDF-файл этой страницы здесь:
- Блок предохранителей приборной панели (1997 Blazer, Bravada, S10 Pickup, Sonoma) PDF .
