Детальная расшифровка значков на приборной панели
Содержание
- 1 Расшифровка значков на приборной панели
- 1.1 Важные значки на приборной панели, при которых не рекомендуется эксплуатация авто
- 1.2 Индикаторы, сигнализирующие о неисправностях систем безопасности авто
- 1.3 Индикаторы систем стабилизации
- 1.4 Специальные системы и значки их контроля на приборной панели
- 1.5 Информационные индикаторы электромобилей и гибридных авто
- 1.6 Информационные индикаторы автомобилей с дизельным двигателем
- 1.7 Информационные индикаторы внешних световых приборов автомобиля
- 1.8 Индикаторы дополнительных функций
Один из моих давних знакомых на днях купил себе новую тачку.
После недели эксплуатации автомобиля, стал по несколько раз на день звонить и спрашивать, что означает загоревшийся на приборной панели значок. Кстати, среди новоиспеченных владельцев современных автомобилей это не единичный случай. Много автолюбителей садясь за руль новой современной машины, и видя на приборке, что загорелся индикатор, сразу пугаются и думают, что произошла поломка в какой-то системе, но на самом деле, это не всегда так.
Индикаторы оповещают водителя не только о неисправностях, но и, о том или ином действии, которое должен выполнить человек управляющий автомобилем. Сигналы на приборной панели можно сравнить с дорожными знаками, которые есть предупреждающие и запрещающие.
Индикаторы на приборной панели могут разделяться на несколько категорий и подкатегорий.
И так, что вы должны знать и помнить. Если на приборе загорается значок красного цвета с любой пиктограммой, с большой вероятностью можно сказать, что существует проблема в автомобиле, с которой эксплуатация его крайнее не желательна, и может привести к серьезным последствиям.
В этом случае стоит сразу же остановиться, заглушить двигатель и отбуксировать или же транспортировать авто на эвакуаторе в сервис.
Если на приборной панели загорелся индикатор желтого или оранжевого цвета, что является предупреждением о неправильной работе или отказе контролирующего элемента одной из автомобильных систем, не затягивая, покажите автомобиль специалисту, который определит проблему для ее устранения. В этом случае эксплуатация автомобиля допускается в ограниченном режиме, только для самостоятельного передвижения к автосервису. На некоторых автомобилях после появления предупреждающего сигнала на приборной панели, происходит блокировка полноценной работы многих систем и авто переходит в аварийный режим, в котором будут ограничены скорость и управление силовым агрегатом.
Горящий зеленый значок на приборной панели сигнализирует о том, что определенная система включена и функционирует нормально, следовательно, можно без опаски продолжать движение.
Надеюсь, что с основными категориями индикаторов на приборной панели автомобиля вам понятно.
Если вопросов не возникло, двигаемся дальше и рассмотрим конкретно каждый значок, его обозначение и о чем он сигнализирует.

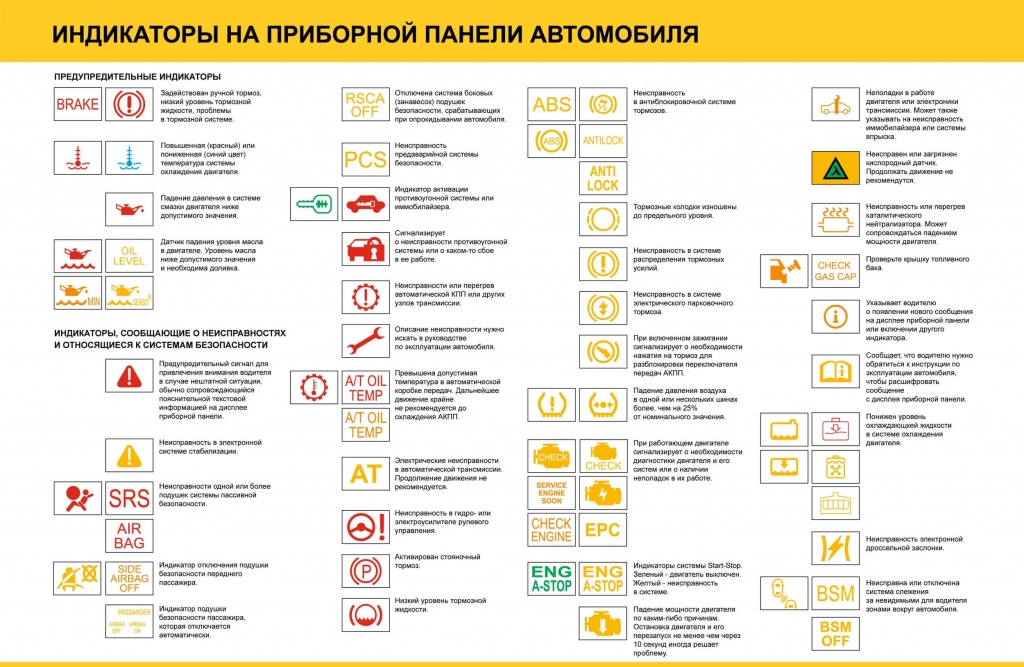

Важные значки на приборной панели, при которых не рекомендуется эксплуатация авто
Включен ручник либо уровень тормозной жидкости в системе ниже допустимого. Также этот индикатор может указывать на неполадки самой тормозной системы, разгерметизация, износ колодок и т. д.
Показания температуры охлаждающей жидкости. Красный – повышенная температура, которая может привести к перегреву двигателя, синий низкая температура – двигатель не прогрет, следовательно, не рекомендуется эксплуатация его с нагрузкой на высоких оборотах
Индикатор с традиционно красным краником, говорит о том, что в системе смазки двигателя критически малое давление. Следствием этого может быть низкий уровень масла либо отказ масляного насоса.
Если вы увидели один из этих значков на приборке вашего автомобиля, это напоминание вам, что неплохо бы долить масла в мотор, так его уровень опустился ниже предельного.
Загоревшийся индикатор с красной аккумуляторной батареей свидетельствует об отсутствии зарядки от генератора или неполадками в электросети контура генератор – аккумулятор. Индикатор, на котором помимо АКБ есть еще и надпись «MAIN», как правило, сигнализирует о неполадках с зарядкой батареи на гибридных автомобилях.
Индикаторы, сигнализирующие о неисправностях систем безопасности авто
Появление этого горящего индикатора на табло, как правило, сопровождается звуковым сообщением зуммера или голосовым сообщением. Значок опасности, говорит о том, что произошла нештатная ситуация в автомобиле, не закрыта одна или несколько дверей, капот и т.д.
Индикатор опасности в оранжевом треугольнике сообщает водителю о неисправностях в системе стабилизации.
Проблема с SRS — Supplemental Restraint System, что в переводе на русский говорит о неполадках в системе пассивной безопасности или, как еще называют подушки безопасности.
Схожие по информативности индикаторы с предыдущими, только указывают они на то, что подушки безопасности переднего пассажира не работают.
Также индикатор системы пассивной безопасности, который сигнализирует водителю о том, что на переднем сидении находится ребенок или человек с небольшим весом, что может стать причиной отказа срабатывания передней пассажирской подушки безопасности в случаи ДТП.
Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS), которая срабатывает, когда автомобиль опрокидывается. В некоторых случаях индикатор может загорятся во время или после движения по бездорожью.
Не работает система предаварийной безопасности (Pre Collision or Crash System — PCS)
Этот индикатор загорается во время активации иммобилайзера или штатной противоугонной системы.
Ошибка при включении штатной противоугонной системы либо ее не рабочее состояние.
Проблемы с автоматической трансмиссией – перегрев масла, ошибки в блоке управления АКПП, выход из строя.
Описание данной неисправности нужно смотреть в руководстве по эксплуатации авто.
Этот значок можно увидеть в большинстве спортивных автомобилей, его появление говорит о том, что не исправна трансмиссия, игнорирование информации может привести к неуправляемости автомобилем.
Эти индикатору встречаются на автомобилях с автоматической трансмиссией (Automatic Transmission — A/T) и сигнализируют о повышении предельно допустимой температуры в ней, что может привести к выходу из строя АКПП. Движение в этом случае крайне не желательно, рекомендуется подождать, пока коробка остынет.
Появление этого значка также свидетельствует о проблемах в АКПП (Automatic Transmission — AT). Движение автомобиля в этом случае крайне не желательно.
Показывает перевод ручки селектора АКПП в режим «P» «паркинг» на автомобилях с полным приводом, в котором есть ряд пониженных скоростей.
В этом случае происходит блокировка автомата, когда рычаг находится в положении (N)
Некоторые автомобили с автоматической трансмиссией могут иметь этот значок на прибойной панели, который загорается, если в коробке низкий уровень или слабое давление масла, перегрев, нерабочий один из датчиков, или существует иная проблема. В этом случае система включает аварийный режим – автомобиль может двигаться только на одной передачи на минимальной скорости с минимальными оборотами двигателя, чтобы уберечь детали АКПП от дальнейшего разрушения.
Эта желтая стрелочка shift up, подсказывает водителю, что необходимо переключится на повышенную передачу, чтобы сэкономить топливо.
Не работает или есть проблемы с гидроусилителем руля.
Поле того как включен ручной тормоз этот индикатор появится на приборке.
Уровень жидкости в тормозной системе ниже допустимого
Отключена или не работает система ABS (Antilock Braking System)
Тормозные колодки имеют не допустимый износ.
Неисправна система распределения тормозного усилия на колеса автомобиля.
Не работает или работает не должным образом электрический стояночный тормоз.
Этот индикатор может загораться на автомобилях с автоматической трансмиссией, когда вы включаете зажигание. Информация о том, что прежде чем включить передачу на АКПП нужно нажать педаль тормоза.
Если на автомобиле стоит система контроля давления воздуха в шинах, то при понижении давления более чем на 25% от номинального значения в одном или нескольких колесах вы увидите на приборной панели эти значки.
Индикатор «CHECK«, как правило, загорается во время работы силового агрегата и сигнализирует о том, что одна или более систем двигателя имеют неисправность. В некоторых автомобилях появление этого значка может сопровождаться отключением некоторых систем, до тех пор, пока не будут выявлены и устранены неполадки. Также возможно ограничение подачи топлива, для предотвращения работы двигателя на повышенных оборотах для уменьшения нагрузки.
Этот значок на панельке появится в том случае, если автомобиль оснащен системой Start-Stop. Зеленый индикатор горит, если двигатель заглушен, желтый, если система Start-Stop неисправна.
Двигатель мотора потерял мощность – горит этот индикатор. Для решения проблемы возможен вариант остановки мотора и его запуск примерно через 10 секунд.
Обнаружена неисправность в электронной части трансмиссии или проблема в работе силового агрегата. Также данный индикатор может сигнализировать о неисправности иммобилайзера или неисправности системы впрыска.
Проблема в работе датчика лямбда-зонд или как еще называют его кислородный датчик. В этой ситуации желательно заглушить мотор до устранения неисправности, так как будет нарушена функция впрыска топлива.
Катализатор системы выпуска отработанных газов перегрет или неисправен. Как правило, при этом значительно уменьшается мощность мотора.
Не закрыта крышка топливного бака.
Информационный индикатор, который служит для того чтобы обратит внимание водителя на уже существующую проблему или горящий тот или иной значок на приборной панели автомобиля.
Указывает водителю на поиск информации в инструкции по эксплуатации данного автомобиля.
Эти индикаторы относятся к системе охлаждения двигателя, и появления их на приборке может говорить о том, что уровень охлаждающей жидкости ниже допустимой или температура ее превышает допустимое значение.
Проблемы с дроссельной заслонкой
Система Blind Spot — BSM (слежения за невидимыми зонами) не работает или работает неправильно.
Сигнал водителю, что пора пройти плановое ТО с заменой масла (OIL CHANGE) и фильтров двигателя. Однако, на некоторых машинах первый индикатор может загораться при наличии срезных проблем, которые необходимо устранить. В этом случае рекомендуется компьютерная диагностика.
Night View – система ночного виденья неисправна или работает не должным образом.
Проверьте, возможно, не работают инфракрасные датчики.
Повышенная передача Overdrive АКПП в режиме OFF (выключена).
Индикаторы систем стабилизации
Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)) — индикаторы свидетельствуют о состоянии и функционировании антипробуксовочной системы. Горит зеленый — система включена. Желтый – обнаружена проблема в работе антипробуксовочной системы. Хочется отметить, что TCS, DTC напрямую связаны с тормозной и системой подачи топлива и если в них обнаружена неисправность или они не работают, то и антипробуксовочная система также будет выдавать ошибку на индикаторе.
В системах Electronic Stability Program — ESP (помощь при экстренном торможении) и Brake Assist System — BAS (система стабилизации) существуют проблемы или они не исправны.
Системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS) не работает или работает не должным образом.
Данные индикаторы присутствуют на панели приборов автомобиля, которые имеют системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места. Данные значки указывают на состояние автомобиля в определенной ситуации во время преодоления препятствия.
Отключена и ли не работает система стабилизации (Stability Control). Хочется отметить, что деактивация этой системы происходит при загорании индикатора «Check Engine» Система стабилизации служит для выравнивания автомобиля во время скольжения или заноса при помощи тормозной системы, системы подачи топлива и управления подвеской.
Electronic Stability Program (ESP) или Dynamic Stability Control (DSC) индикаторы указывают на работу дифференциала с электронной блокировкой и антипробуксовочную систему Anti-Slip Regulation (ASR).
Система помощь при экстренном торможении Brake Assist System (BAS) не работает или работает не правильно. В этом случае происходит отключение системы Electronic Anti-Slip Regulation (ASR)
Система интеллектуальной помощи во время экстренного торможения Intelligent Brake Assist — IBA — отключена.
Эта функция автомобиля способна включить торможения до того, как произойдет столкновение. Если вы активировали Intelligent Brake Assist но индикатор продолжает гореть, скорей всего лазерные датчики загрязнились или неисправны.

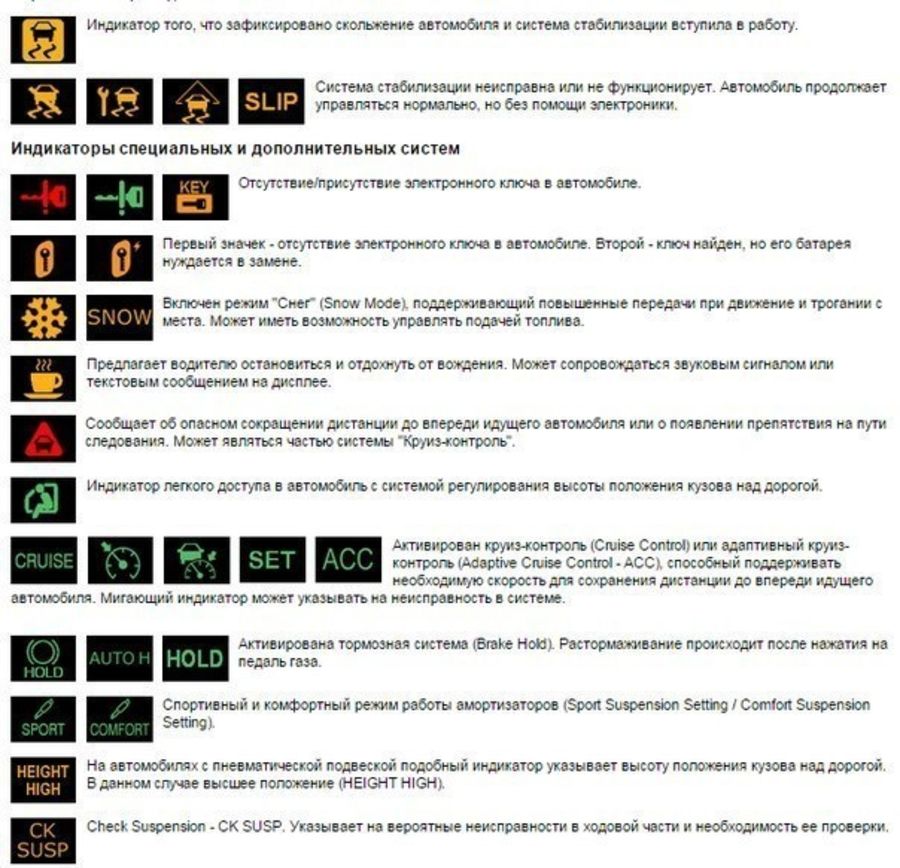

Указывает водителю, что автомобиль начал скользить на дороге, в этом случае система стабилизации будет автоматически активирована.
Не работает система стабилизации (неисправна или отключена), при этом автомобиль может управляться без особых проблем.
Специальные системы и значки их контроля на приборной панели
Наличие или отсутствие электронного ключа в автомобиле.
Первый значок указывает на присутствие электронного ключа, второй, указывает, что батарея ключа разряжена и нуждается в замене.
Режим Snow Mode (Снег) активирован. Данный режим присутствует на автоматических трансмиссиях для упрощения движения и трогания автомобиля по снегу и льду.
Умные системы автомобиля, сигнализируя этим индикатором, предлагают водителю, остановится и отдохнуть.
В некоторых случаях, на некоторых автомобилях приятный женский голос попросит вас сделать паузу и выпить чашечку кофе.
При наличии круиз-контроля, если он включен появление этого значка говорит о то, что впереди появилось препятствие или движущий автомобиль.
Если автомобиль оборудован системой, которая позволяет регулировать высоту положения кузова, для комфортной посадки водителя и пассажиров, то при ее активации загорается данный индикатор.
Adaptive Cruise Control — ACC – адаптивный круиз-контроль включен. Эта функция обеспечит оптимальную скорость автомобиля с учетом положения на дороге других транспортных средств и характером местности. Мигающий значок сигнализирует о том, что в системе имеются неполадки или она не работает.
Включен обогрев заднего стекла
Показывает, что Brake Hold (тормозная система) активирована. Чтобы ее отключить необходимо нажать на педаль газа.
Sport Suspension Setting / Comfort Suspension Setting – режимы работы амортизаторов.
Соответственно, включены комфортный либо спортивный режимы.
Если на вашем автомобиле установлена пневматическая подвеска, то обозначение этого значка HEIGHT HIGH указывает на максимальное положение кузова машины над дорогой.
Проблемы с ходовой частью автомобиля или нужна диагностика узлов ходовой — Check Suspension.
Наличие в автомобиле Collision Mitigation Brake System — CMBS, что в переводе обозначает система предупреждения столкновений, может включить данный индикатор, который предупреждает о неполадках этой системы или загрязненность датчиков.
Tow Mode – режим движения с прицепом активирован.
Park Assist – система помощи при парковке. Зеленый индикатор указывает на активацию Park Assist, желтый указывает на неполадки в системе.
Информационныеиндикаторы систем Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP, которые отслеживают полосы движения автомобиля. Если моргает желтый значок (в некоторых машинах может включаться зуммер оповещения) – автомобиль уходит в сторону и следует выровнять рядность движения, желтый мигающий указывает на неисправность.
Зеленый индикатор указывает на активацию данной системы.
Не работает из-за неисправности система «Start/Stop», предназначение которой состоит в экономии топлива. Когда автомобиль стоит автомобиль, двигатель глушится, только водитель нажимает на педаль газа, мотор запускается.
Режим экономии топлива активирован.
Индикатор загорается, при активации режима ECO MODE, который существенно экономит расход топлива во время движения автомобиля.
Информационный индикатор, указывающий водителю на необходимость включить повышенную передачу для экономии топлива.
При наличии в автомобиле переднего и заднего привода данный индикатор сигнализирует о переходе трансмиссии автомобиля на привод задних колес.
Значок, указывающий водителю на то, что трансмиссия автомобиля работает в режиме заднего привода, но если понадобится, автоматически включится полный привод колес.
Включен полный привод
Включен полный привод на пониженной передаче
Включается при блокировке дифференциала для повышения проходимости автомобиля во время движения на полном приводе.
Межколесный дифференциал задних колес заблокирован.
Отключение полного привода. Значок с ключом говорит о неполадках в трансмиссии полного привода.
Сигнализирует о неисправностях в системе полного привода при заведенном двигателе. Также данный индикатор может указывать на несовпадении диаметра колес задней и передней оси.
Возможно, перегрелся дифференциал или имеются иные проблемы в системе полного привода.
Также может указывать на перегрев межколесного дифференциала или масла в нем.
4 Wheel Active Steer — система активного подруливания неисправна. Как правило, загорается во время работы двигателя.
Система активного подруливания работает не корректно или вышла из строя. Эту ошибку может вызвать проблемы в системе тормозов, одной из систем двигателя или подвески.
На некоторых автомобилях с АКПП существует функция трогания с места на повышенной передаче для движения по скользкой дороге.
Активация этой функции сопровождается появлением этого значка на приборной панели.
Continuously Variable Transmission — вариатор исправен. При включении зажигания индикатор загорается на несколько секунд на приборке после чего гаснет.
Variable Gear Ratio Steering – рулевое управление с переменным передаточным числом неисправно, требуется ремонт.
Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Изменение настройки подвески, АКПП и двигателя.
Активация режима «POWER» на автоматической трансмиссии, который служит для задержки переключения автомата на повышенную скорость, чтобы раскрутить двигатель и тем самым добиться максимальной мощности. На некоторых автомобилях происходит корректировка в системе подачи топлива и подвеске автомобиля.
Информационные индикаторы электромобилей и гибридных авто
Главная батарея или батарея контура высокого напряжения неисправна.
Электропривод не исправен. Тоже что и «Check Engine» на автомобилях с ДВС.
Низкий заряд высоковольтной батареи.
Подзарядите батарею.
Мощность существенно снизилась.
Батареи заряжаются
Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.
Индикатор Hybrid Ready сообщает о готовности автомобиля к движению
Система внешнего звукового предупреждения пешеходов о приближении автомобиля неисправна.
Значки обозначают наличие проблемы в электромобиле. Желтый индикатор- не критическая проблема, красный – критическая, движение крайне не рекомендуется. Возможно понижение мощности, свидетельствует о переходе в аварийный режим.
Информационные индикаторы автомобилей с дизельным двигателем
Включены свечи накала. Загорается после включения зажигания. Запуск двигателя производится после того, как значок исчезнет.
Diesel Particulate Filte — фильтра макрочастиц (сажевый фильтр) требует замены
Diesel Exhaust Fluid – добавьте жидкость для каталитической реакции очищения отработавших газов.
Причиной загорания индикатора может стать слишком высокий уровень эмиссии в системе очистки выхлопных газов.
Water in Fuel – предупреждение о наличии воды в топливе, также может указывать на необходимость сервисного обслуживания системы очистки топлива.
Индикатор ЕDC указывает на неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). При этом мотор автомобиля может работать с перебоями, глохнуть или не заводится. Возникновение данной проблемы может быть следствием загрязнения топливного фильтра, неисправность форсунки или клапана на топливном насосе, а также завоздушивание ТС.
Вода в дизтопливе или неисправность электронных систем управления двигателя.
Замените ремень ГРМ. Индикатор загорится при включении зажигания и потухнет, когда запустите двигатель.
Информационные индикаторы внешних световых приборов автомобиля
Наружное освещение включено.
Одна из лап наружного освещения не работает. Также указывает на проблему в электросети контура ламп наружного освещения.
Включен дальний свет фар
Система автоматического переключения ближнего и дальнего света активирована.
Проблема с системой авторегулировки угла наклона света фар.
Adaptive Front-lighting System – система адаптивных фар автомобиля отключена. Мигающий значок означает неисправность системы.
Daytime Running Lamps – система автоматического включения ближнего света фар в дневное время активирована.
Перегорела одна или более ламп стоп-сигнала или фонаря заднего хода.
Габаритные огни включены.
Противотуманные фары включены.
Задние противотуманные фары включены.
Включен сигнал поворота или аварийная сигнализация.
Индикаторы дополнительных функций
Не пристегнут ремень безопасности. В большинстве автомобилей после начала движения индикатор начинает мигать и включается звуковое оповещение.
Не полностью закрыта или открыта дверь багажника или салона.
Заканчивается топливо. Необходима заправка.
Долейте жидкость в бачок стеклоомывателя.
Значки на панели автомобиля: расшифровка ☑ статьи
- Главная
- Блог
- Какие значки есть на приборной панели автомобиля: расшифровка
Современные автомобили производители оснащают информативными приборными панелями. Они оповещают водителя с помощью специальных значков о каких-либо потенциально опасных ситуациях или показывают, в каком режиме функционируют системы авто. Это заметно упрощает эксплуатацию автомобиля, ведь зная, что обозначают значки на приборной панели автомобиля, водитель может легко понять, какие действия ему необходимо предпринять в конкретный момент.
Общие сведения: разделение значков по цвету
Каждый водитель отмечает, что значки на панели приборов загораются разными цветами. Уже на этом этапе он может понять, есть ли в машине какая-либо проблема. Рассмотрим значения разных цветов:
- зеленый и синий. Значки такого цвета просто показывают, что включенные соответствующие системы машины работают исправно. Они не должны становиться поводом для волнения;
- желтый или оранжевый. Такие индикаторы информируют, что в отдельных системах транспортного средства есть проблемы. Они предупреждают водителя о потребности проведения технического обслуживания автомобиля и даже ремонта;
- красный. Значки этого цвета говорят о серьезных неисправностях, срочной необходимости обращения в автосервис. При их загорании дальнейшее движение на машине в большинстве ситуаций оказывается потенциально опасным. Также красные индикаторы могут выполнять предупреждающую функцию, например, свидетельствовать о том, что авто поставлено на ручной тормоз.
Теперь мы приблизительно разобрались в том, о чем могут сказать загорающиеся значки на приборной панели. Но для более точного понимания дела следует изучить расшифровку каждого из них.
Основные индикаторы
Рассмотрим главные значки, загорающиеся на панели приборов достаточно часто, и они не должны оставаться без внимания:
- лампочка (круг) с восклицательным знаком внутри или надпись Brake. Они говорят, что транспортное средство стоит на ручнике. Но если знаки засветились во время движения транспорта, они информируют водителя о неисправности тормозной системы;
- значок охлаждающей жидкости. Он загорается и красным, и синим цветом. В первом варианте следует знать, что температура мотора чрезмерно высокая. Необходимо остановить авто и проверить, не закипела ли охлаждающая жидкость. Двигатель глушить не нужно. Если знак красный, но не горит, а мигает, следует проверить проводку на наличие неполадок. Когда значок горит синим цветом, он свидетельствует о том, что двигатель еще не прогрет до нужной температуры. Нужно дождаться, пока он пропадет. При синем индикаторе не стоит эксплуатировать мотор при повышенных нагрузках и на высоких оборотах;
- значок масла – красная масленка с капелькой или волнами внизу. Он говорит о том, что уровень смазывающей жидкости в моторе слишком низкий, требуется прохождение диагностики, залить масло. Обращать внимание на этот индикатор следует в ситуациях, когда он загорается при пуске двигателя, но не тухнет через несколько секунд или начинает гореть во время движения;
- красный значок аккумулятора. Свидетельствует о падении заряда АКБ, снижении напряжения в электросети автомобиля. Также он может говорить о неполадках в генераторе, неисправности электропроводки. В любом случае на данный индикатор стоит обратить внимание, чтобы исключить ситуацию, когда двигатель просто не запустится в один прекрасный момент.
Нужно дождаться, пока он пропадет. При синем индикаторе не стоит эксплуатировать мотор при повышенных нагрузках и на высоких оборотах;Теперь вы знаете, что обозначают значки на приборной панели, которые относятся к основной группе. Это очень важные индикаторы, поэтому оставлять их без внимания нельзя.
Лучше обратиться в автоцентр, провести диагностику автомобиля и устранить неполадки при их наличии.
Значки систем безопасности
Современные автомобили оснащаются множеством систем активной и пассивной безопасности. И от их исправного функционирования зависит безопасность эксплуатации авто. Именно поэтому вам стоит внимательно рассмотреть расшифровку значков на приборной панели данной группы. К основным индикаторам отнесем:
- красный треугольник с восклицательным знаком внутри. Предупреждает водителя о внештатной ситуации, например, резком снижении уровня масла, открытой двери авто. Зачастую с этим значком появляется текстовое пояснение случившегося. Если такой значок горит не красным, а желтым или оранжевым цветом, он информирует о проблемах в системе стабилизации авто;
- значок подушек безопасности. На разных автомобилях его вид отличается. Это могут быть надписи SRS и AIRBAG или человечек, пристегнутый ремнем и красный круг впереди. Свечение таких индикаторов красным цветом означает проблемы с подушками безопасности. Есть риск того, что при ДТП они не сработают;
- значок ABS – свидетельствует о неисправности антиблокировочной системы колес. Необходимо отправляться в автоцентр и проводить детальную диагностику;
- значок рожкового ключа предупреждает о наличии неполадок в трансмиссии. Движение может быть небезопасным;
- рулевое колесо и рядом восклицательный знак. Такой индикатор светится красным, если есть проблемы с усилителем руля. Неполадка требует незамедлительного устранения. Не зря тут сделано восклицание;
- кружок, внутри которого изображена жидкость. Если он появился на приборной панели, значит имеет место критический уровень тормозной жидкости;
- желтый кружочек, по бокам которого есть пунктирные линии. Говорит о предельном износе тормозных колодок и необходимости незамедлительной их замены;
- значок с желтым агрегатом, возможно, с надписями CHECK, EPC. Свидетельствует о проблемах с двигателем и необходимости проведения его полной диагностики.
Есть риск того, что при ДТП они не сработают;
Универсальные значки
- желтый значок с изображением двигателя и стрелки вниз сообщает о падении мощности силового агрегата.
- красная пиктограмма расширительного бачка сигнализирует от снижении уровня тосола, что влечет за собой проблемы с охлаждением двигателя. Если эта пиктограмма появилась на вашей приборной панели, для начала нужно просто долить тосол. Возможно, никаких проблем нет. Так, при низких температурах уровень снижение уровня тосола – абсолютно нормальный процесс.
- индикатор красной лампочки загорается тогда, когда один или несколько элементов осветительной системы автомобиля вышел из строя. Часто опытные автомобилисты в состоянии заменить лампочки самостоятельно.
- Значок сдутой шины с восклицательным знаком сообщит вам о необходимости поднять давление в покрышках.
Специальная пиктограмма сообщит вам о том, что одна из дверей плохо закрыта. Автомобиль не преминет сообщить вам о том, что кто-то не пристегнут, и скорее всего дополнить пиктограмму на приборной панели звуковым сигналом.
Это универсальные значки, которые есть практически во всех современных автомобилях. Между тем, есть ряд специфических пиктограмм, которые присутствуют у автомобилей со специальными возможностями. Например, полноприводные автомобили часто имеют пиктограммы активации обеих осей. Плаг-ин и электрические машины снабжены комплектом пиктограмм, сообщающих о работе электродвигателя и специальных режимов. Машины с системой бесключевого доступа сообщат вам, если не видят иммобилайзер пиктограммой с ключом в желтом овале. Многие современные машины имеют разные режимы движения – спортивные, эконом, городской режим и так далее – все это так или иначе отразится на приборной доске.
Это только основные значки неисправности на приборной панели. На самом деле их на порядок больше. Каждый индикатор имеет свое значение. Поэтому данному моменту следует уделить особое внимание, изучая техническую документацию транспортного средства. Следует останавливаться и на дополнительных значках, говорящих о том, что в бачке заканчивается антифриз, не работает лампочка в одной из фар, сломаны какие-либо датчики и т.
д.
Anvelope.md
16 Значения индикаторов приборной панели, которые должны знать все водители
Фото: istockphoto.com
Любой лицензированный водитель должен знать, что каждый автомобиль имеет ряд символов на приборной панели, которые помогают сообщить водителю о различных проблемах или изменениях в работе автомобиль. Однако, если ваш последний экзамен по вождению был более десяти лет назад, вы можете немного заржаветь в значениях индикаторов на приборной панели. Изучение или повторное изучение значений автомобильных огней необходимо для того, чтобы вы могли реагировать на чрезвычайную ситуацию, как только появится символ тире.
Некоторые индикаторы безопасности на приборной панели информируют водителя о потенциальных проблемах с автомобилем, например, предупреждение об аккумуляторе или давлении масла, но другие индикаторы на приборной панели отражают изменения в работе автомобиля, чтобы вы, как водитель, могли приспособиться к изменениям.
в функции. Примером такого активного изменения является система контроля тяги, которая помогает шинам сцепляться со скользким покрытием во время вождения. Освежите свою память об этих автомобильных световых символах и более важных автомобильных сигнальных лампах ниже.
Фото: istockphoto.com
Индикатор заряда батареи относительно легко понять. Обычно он красного цвета и выглядит как стандартный автомобильный аккумулятор с плюсом и минусом с обеих сторон. Это индикатор, означающий, что что-то не так с системой зарядки автомобиля. Хотя это символ батареи, следует отметить, что проблема также может быть связана с генератором переменного тока, коррозией кабеля батареи или любой другой неисправностью в электрической системе.
Если вы видите этот свет, важно остановиться и остановить машину, как только это станет безопасно. Вызовите эвакуатор и вызовите мастера для осмотра автомобиля. Если вы не остановитесь, то вполне вероятно, что двигатель заглохнет, когда разрядится аккумулятор, и вы останетесь на обочине дороги, если это безопасно, или застрянете посреди дороги.
Реклама
СВЯЗАННЫЕ: Лучшие места для покупки автомобильного аккумулятора
2. Предупреждение о перегреве двигателяФото: istockphoto.com
Двигатель и трансмиссия автомобиля нагреваются во время работы, поэтому автомобили оснащены несколькими системами, помогающими регулировать температуру двигателя и трансмиссии для предотвращения перегрева. Однако, если возникает проблема, такая как сломанный водяной насос, утечка в радиаторе, изношенные внутренние компоненты или низкий уровень трансмиссионной жидкости, на приборной панели загораются предупреждающие индикаторы температуры двигателя или трансмиссии.
Символ предупреждения о перегреве двигателя изображается в виде красного термометра, который указывает на перегрев двигателя, когда он загорается. Немедленно остановитесь и отбуксируйте автомобиль к ближайшему механику для оценки и ремонта.
Символ предупреждения о перегреве коробки передач обычно представляет собой желтый или красный термометр, окруженный шестерней.
Точно так же, когда этот свет загорается, вам нужно остановиться, чтобы предотвратить серьезное повреждение трансмиссии автомобиля.
Фото: istockphoto.com
Сигнализатор давления масла может загореться при низком уровне масла, износе масляного насоса, протечке масляного поддона или при наличии других изношенные внутренние компоненты. Когда вы видите горящую красную масленку, это указывает на проблему с циркуляцией масла в двигателе. Поэтому важно проверять уровень масла и осматривать автомобиль на наличие утечек или явных проблем.
Символы автомобиля на приборной панели необходимы для предотвращения дальнейшего повреждения автомобиля после обнаружения проблемы, поэтому, если вы можете найти проблему, лучше всего доставить автомобиль к профессиональному механику для оценки и ремонта. Имейте в виду, что вождение автомобиля с плохой циркуляцией масла приведет к преждевременному износу двигателя и может привести к его перегреву или даже полному заклиниванию.
Фото: istockphoto.com
Если вы не знакомы с индикатором Check Engine, то вы, вероятно, один из очень немногих водителей, которые могут это утверждать. Этот индикатор на приборной панели так хорошо известен, потому что он загорается при любой проблеме, связанной с двигателем, включая серьезные проблемы, такие как потеря компрессии. Он также может загореться, если крышка бензобака недостаточно плотно затянута, или сообщить водителю о других проблемах, которые можно легко решить.
Реклама
Символ обычно представляет собой контур двигателя красного или желтого цвета. Если вы видите этот символ, не игнорируйте его. Проверьте автомобиль на наличие каких-либо простых проблем, которые могут вызвать включение сигнальной лампы, и, если вы ничего не заметите сразу, запишитесь на прием, чтобы механик диагностировал проблему.
5. Предупреждение о торможении Фото: istockphoto.
com
Красный кружок с восклицательным знаком или заглавной буквой «P» в центре является символом предупреждения о торможении. Этот индикатор на приборной панели может гореть, потому что стояночный тормоз все еще включен, или это может указывать на проблему с тормозной системой. Включите и отпустите стояночный тормоз, чтобы увидеть, выключится ли при этом свет. Если это не так, то отбуксируйте автомобиль для ремонта, потому что это может быть небезопасно для вождения.
Антиблокировочная система тормозов имеет собственный индикатор на приборной панели в виде букв «ABS» в центре красного или желтого круга. Проблемы с системой ABS могут привести к снижению эффективности торможения, поэтому рекомендуется как можно скорее проверить автомобиль. Возможные причины появления предупреждения о тормозной системе или сигнальной лампы ABS включают неисправный датчик скорости вращения колеса, изношенные тормозные колодки, проблему с контроллером ABS или даже низкий уровень тормозной жидкости.
Фото: istockphoto.com
Легко узнать по красному или желтому восклицательному знаку в центре автомобильной шины. Индикатор давления в шинах обычно означает, что шины недостаточно или избыточно накачаны. Современные автомобили могут быть оснащены индивидуальными системами контроля давления в шинах, чтобы водитель мог проверять давление в каждой шине, чтобы убедиться, что она сбалансирована. Если в вашем автомобиле нет этой системы, вам нужно будет проверить давление в шинах вручную.
Advertisement
Если этот индикатор загорается во время вождения, остановитесь и проверьте, нет ли спущенных или недостаточно накачанных шин. Используйте манометр, чтобы убедиться, что давление в шинах соответствует рекомендациям для вашего автомобиля. Эта информация обычно содержится в руководстве по эксплуатации, а на многих заправочных станциях есть воздушные насосы для накачивания шин. Если шина спущена, либо вызовите эвакуатор, либо поддомкратьте автомобиль в безопасном месте и замените спущенное колесо запасным.
СВЯЗАННЫЕ С: 14 вещей, которые вы никогда не думали держать в машине
7. Противобуксовочная системаФото: istockphoto.com
Символ противобуксовочной системы подсвечивается на приборной панели, что означает, что это не является непосредственной причиной для беспокойства. Изображенный автомобилем и двумя S-образными линиями индикатор контроля тяги загорается, когда автомобиль активирует функцию контроля тяги. Эта функция автоматически включает тормоза, чтобы предотвратить скольжение во время ускорения, и обычно срабатывает, когда автомобиль движется по обледенелым, заснеженным или мокрым поверхностям, включая тротуар, песок и гравий.
8. Предупреждение о низком уровне топлива. остановиться и заправить бак. Символом этой сигнальной лампы является желтый или красный бензонасос. Некоторые автомобили могут также иметь навигационную систему, которая реагирует на предупреждение о низком уровне топлива, автоматически определяя местонахождение ближайшей заправочной станции и отображая эту информацию на навигационном дисплее.
9. Индикатор жидкости омывателя Фото: istockphoto.com
Желтый значок ветрового стекла с маленькой щеткой стеклоочистителя, изображенной в середине очистки, указывает на низкий уровень жидкости омывателя. В большинстве случаев это не является срочным вопросом, хотя ездить зимой без омывающей жидкости может быть опасно из-за большого количества грязи и копоти, которые разбрызгиваются на лобовом стекле во время снега. Когда у вас будет возможность, остановитесь на заправочной станции или в любом другом магазине, где продается жидкость для омывателя, и заполните бачок для жидкости омывателя.
Реклама
10. Напоминание о ремнях безопасностиФото: istockphoto.com
Ремни безопасности предназначены для обеспечения безопасности водителя и пассажиров в случае можно остановиться и оформить билет. Чтобы помочь вам обезопасить себя и избежать штрафов, индикатор напоминания о непристегнутых ремнях безопасности продолжает гореть до тех пор, пока водитель и пассажиры не пристегнут свои ремни безопасности. Символом этого индикатора на приборной панели является контур человека, пристегнутого ремнем безопасности.
Фото: istockphoto.com
Подушка безопасности или дополнительная удерживающая система (SRS) отвечает за натяжение ремней безопасности и срабатывание подушек безопасности автомобиля в случае возникновения чрезвычайной ситуации. Если загорается индикатор подушки безопасности, это означает, что существует проблема с системой SRS, которая может помешать срабатыванию подушек безопасности или даже правильному натяжению ремней безопасности, подвергая риску водителя и любых пассажиров.
Символ индикатора подушки безопасности обычно представляет собой красный значок подушки безопасности, но его также можно увидеть в виде букв «SRS». Прежде чем возобновить нормальную эксплуатацию, проверьте автомобиль у профессионального механика, чтобы определить проблему.
12. Индикатор дальнего света Фото: istockphoto.
com
Есть несколько автомобильных фар, которые просто используются для информирования водителя о текущей функции автомобиля. Индикатор дальнего света представляет собой синий символ фары, который означает, что дальний свет в данный момент активен. Если вы едете по городу или приближаетесь к другому транспортному средству на шоссе, рекомендуется выключить дальний свет, чтобы не ослеплять окружающих.
Зеленый символ фары со слегка изогнутыми зелеными линиями загорается, если активна настройка ближнего или ближнего света автомобиля. Тот же зеленый символ фары с вертикальной волнистой линией, проходящей через три наклонные линии, указывает на то, что противотуманные фары включены, что облегчает видимость в условиях тумана.
Реклама
13. Предупреждение безопасностиФото: Istockphoto.com
Световой символ безопасности на приборной панели представляет собой автомобиль с ключом или висячим замком. Если в автомобиле есть система безопасности, то на приборной панели может быть индикатор безопасности, который загорается, когда система безопасности отключает систему зажигания, чтобы отпугнуть воров.
Он также может время от времени мигать, чтобы показать, что система активна. Однако, если во время вождения загорается индикатор безопасности, возможно, у вас проблема с системой зажигания, поэтому важно провести диагностику и ремонт автомобиля, если это необходимо.
Фото: istockphoto.om
Символом усилителя рулевого управления является красное или желтое рулевое колесо. Он также может иметь восклицательный знак на одной стороне рулевого колеса, в зависимости от марки и модели автомобиля. Как правило, сигнальная лампа усилителя рулевого управления загорается, когда автомобиль обнаруживает проблему с системой рулевого управления.
При наличии этого предупреждения вам необходимо доставить автомобиль к механику для оценки проблемы, если автомобиль оснащен электроусилителем руля (EPS). Автомобили с гидравлическим усилителем рулевого управления могут нуждаться только в доливке жидкости для гидроусилителя руля, но все же рекомендуется запланировать посещение технического обслуживания.
СВЯЗАННЫЕ: Старинные приемы ухода за автомобилями, которые должны знать все водители
15. Индикатор нажатия на педаль тормоза педаль тормоза нажата. Световой индикатор листогибочного пресса предназначен для того, чтобы сигнализировать водителю о том, что эта система активна, и обычно изображается в виде зеленой ножки внутри круга. Точно так же система механической коробки передач может быть оснащена индикатором выжимного сцепления, который изображен в виде оранжевого башмака внутри оранжевого круга. Обязательно нажимайте сцепление при переключении передач и выходе из «парковки». 16. Предупреждение о неисправности силового агрегатаФото: istockphoto.com
Подобно индикатору проверки двигателя, предупреждение о неисправности силового агрегата представляет собой символ, который может включаться при различных проблемах с системой, таких как низкое напряжение, неисправность масляный радиатор или проблемы с силовым агрегатом или системой полного привода (AWD).
Он изображен в виде желтого гаечного ключа, который легко заметить на приборной панели. Обратитесь к лицензированному механику, чтобы диагностировать проблему и выполнить необходимый ремонт.
Реклама
Круиз-контроль* | Круиз-контроль | |||
Адаптивный круиз-контроль* | Адаптивный круиз-контроль – символы и сообщения0003 | Адаптивный круиз-контроль — ACC, Адаптивный круиз-контроль — обзор | ||
Адаптивный круиз-контроль*, Предупреждение о сближении* (Distance Alert) | 0002 Адаптивный круиз-контроль – установка временного интервала, предупреждение о сближении | |||
— | — | — | ||
83. 0002 Активный дальний свет , City Safety™ — символы и сообщения, Система предупреждения о столкновении — символы и сообщения, Driver Alert Control (DAC) — символы и сообщения, Система предупреждения о выходе из полосы движения (LDW) — символы и сообщения | ||||
Auto Brake*, Distance Warning* (Distance Alert), City Safety TM , Система предупреждения о столкновении* | Система предупреждения о столкновении — символы и сообщения, City Safety™ — символы и сообщения, Система предупреждения о столкновении — символы и сообщения0003 | Активные ксеноновые фары | ||
Driver Alert System*, Time for break | 9009C Driver Alert Control (DA)0003 | |||
Driver Alert System*, время перерыва | Driver Alert Control (DAC) – символы и сообщения0002 | Стояночный тормоз | Стояночный тормоз | |
Датчик дождя* 30184 Стеклоочистители и омыватели | ||||
Активный дальний свет, AHB (Активный дальний свет)* | Активный дальний свет | |||
Пуск/Стоп* | Пуск/Стоп — символы и сообщения | |||
Старт/Стоп* | Старт/Стоп – символы и сообщения | |||
Система предупреждения водителя | Driver Alert Control (DAC) — символы и сообщения , Система предупреждения о выходе из полосы движения (LDW) — символы и сообщения0002 Система предупреждения о выходе из полосы движения (LDW) — работа | |||
Система оповещения водителя*, предупреждение о выходе из полосы движения* | Предупреждение о выходе из полосы движения (LDW) — символы и сообщения | |||
Записанная информация о скорости* | Информация о дорожных знаках (RSI) — работа | |||
Блок двигателя и обогреватель салона* | Блок двигателя и обогреватель салона — сообщения | |||
Обогреватель двигателя и обогреватель салона* Требуется обслуживание | Обогреватель двигателя и обогреватель салона — сообщения | |||
Активированный таймер* | Обогреватель двигателя и обогреватель салона – сообщения | |||
Таймер включен* | Отопитель двигателя и обогреватель салона – сообщения | |||
Низкий заряд аккумулятора | Обогреватель двигателя и обогреватель салона — сообщения0003 | Лючок топливного бака, правая сторона | Лючок топливного бака — открытие/закрытие | |
индикатор переключения передач | 0187 | Индикатор переключения передач | ||
Положения передач | Автоматическая коробка передач — Geartronic | |||
Измерение уровня масла | Масло моторное — проверка и доливка | |||
— | — |
Комбинированный прибор — значение индикаторов | Комбинированная панель приборов | Приборы и органы управления | XC60 2016 Early
Комбинированный прибор — значение символов индикаторов
Обновлено 23.
07.2018
Символы индикаторов предупреждают водителя о том, что функция активирована, что система работает, или что произошла ошибка или сбой произошел.
Indicator symbols
Symbol | Specification | |
|---|---|---|
ABL fault | ||
Система выбросов | ||
BAIF0003 | Stability system, see Electronic stability control (ESC) — general | |
Stability system, sport mode, see Electronic stability control (ESC) — operation | ||
Engine preheater (diesel) | ||
Low level in fuel tank | ||
Information, read display text | ||
Main beam On | ||
Left-hand direction indicator | ||
Право-указатель направления | ||
ECO-функция, см. | ||
Система контроля давления в шинах, см. Контроль давления в шинах |
ECOНеисправность ABL
Символ горит, если функция ABL активна.
Выхлопная система
Если символ загорается после запуска двигателя, это может быть связано с неисправностью выхлопной системы автомобиля. Поездка в мастерскую для проверки. Volvo рекомендует обратиться за помощью в авторизованную мастерскую Volvo.
Неисправность ABS
Если загорается этот символ, система не работает. Штатная тормозная система автомобиля продолжает работать, но без функции ABS.
Остановите автомобиль в безопасном месте и выключите двигатель.
Перезапустите двигатель.
Если символ продолжает гореть, обратитесь в мастерскую для проверки системы ABS. Volvo рекомендует обратиться за помощью в авторизованную мастерскую Volvo.
Задний противотуманный фонарь включен
Этот символ загорается, когда задний противотуманный фонарь включен.
Система стабилизации
Мигающий символ указывает на то, что система стабилизации работает. Если символ горит постоянным светом, значит в системе есть неисправность.
Система стабилизации, спортивный режим
Спортивный режим обеспечивает более активное вождение. Затем система определяет, являются ли педаль акселератора, движения рулевого колеса и прохождение поворотов более активными, чем при обычном вождении, а затем допускает контролируемое занос задней части до определенного уровня, прежде чем она вмешается и стабилизирует автомобиль. Символ загорается при включении спортивного режима.
Предпусковой подогреватель двигателя (дизель)
Этот символ загорается во время предварительного прогрева двигателя. Предварительный нагрев происходит в основном за счет низкой температуры.
Низкий уровень топлива в баке
Когда загорается символ низкого уровня топлива в баке, заправьте топливо как можно скорее.
Информация, прочтите текст на дисплее
Когда одна из систем автомобиля не работает должным образом, загорается этот информационный символ и на информационном дисплее появляется текст. Текст сообщения очищается кнопкой ОК, см. Навигация по меню – комбинированный прибор, или исчезает автоматически через некоторое время (время в зависимости от того, какая функция указана). Информационный символ может также светиться вместе с другими символами.
Примечание
При отображении служебного сообщения символ и сообщение очищаются с помощью кнопки OK или автоматически исчезают через некоторое время.
Дальний свет Включен
Символ загорается, когда включен дальний свет и мигает дальний свет.
Левый/правый указатель поворота
Символы обоих указателей поворота мигают при использовании аварийной световой сигнализации.
Эко-функция включена
Этот символ загорается, когда активирована эко-функция.
Старт/Стоп
Символ горит, когда двигатель автоматически останавливается.
