Разъем obd: Разъем OBD: что это и зачем его нужно блокировать?

alexxlabОпубликовано

Содержание

распиновка, виды и блокировка своими руками

28.09.2022

СхемаОписаниеАвто

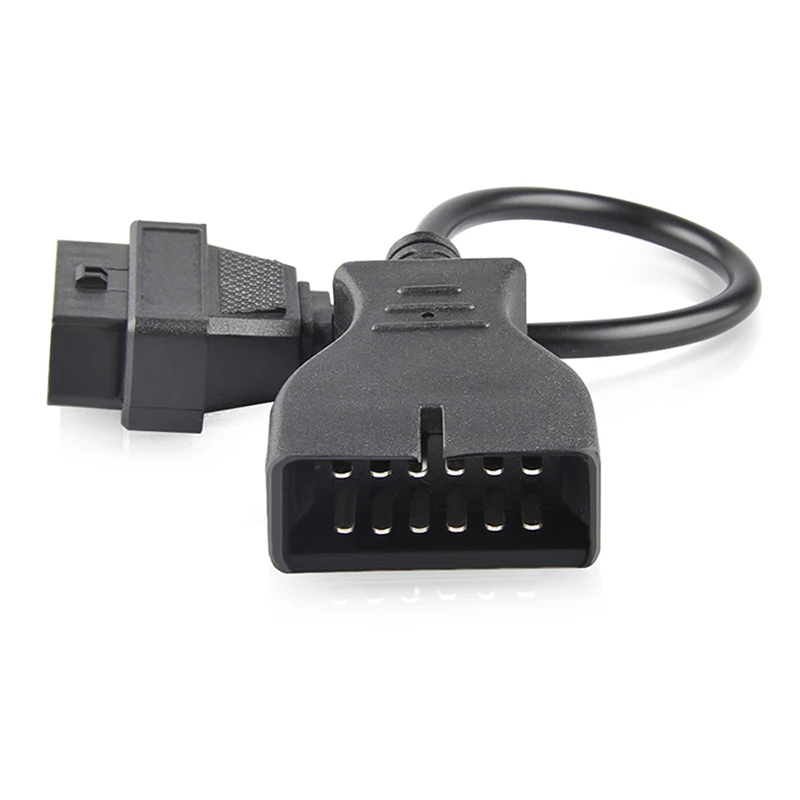

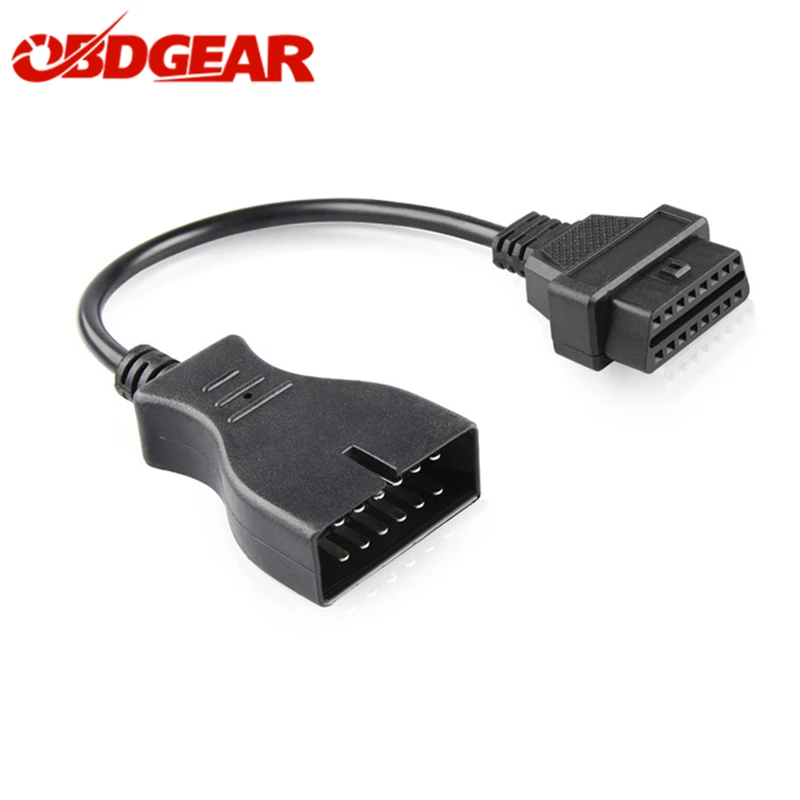

Выход с обозначением контактов

Данный тип представляет собой 12-контактное устройство, в котором:
  • А — это GND выход;
  • В — К-Line выход, которого может не быть;
  • M — K-Line;
  • G — колодка управления топливным насосом;
  • Н — питание от бортовой сети, но этого контакта может не быть.
Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.

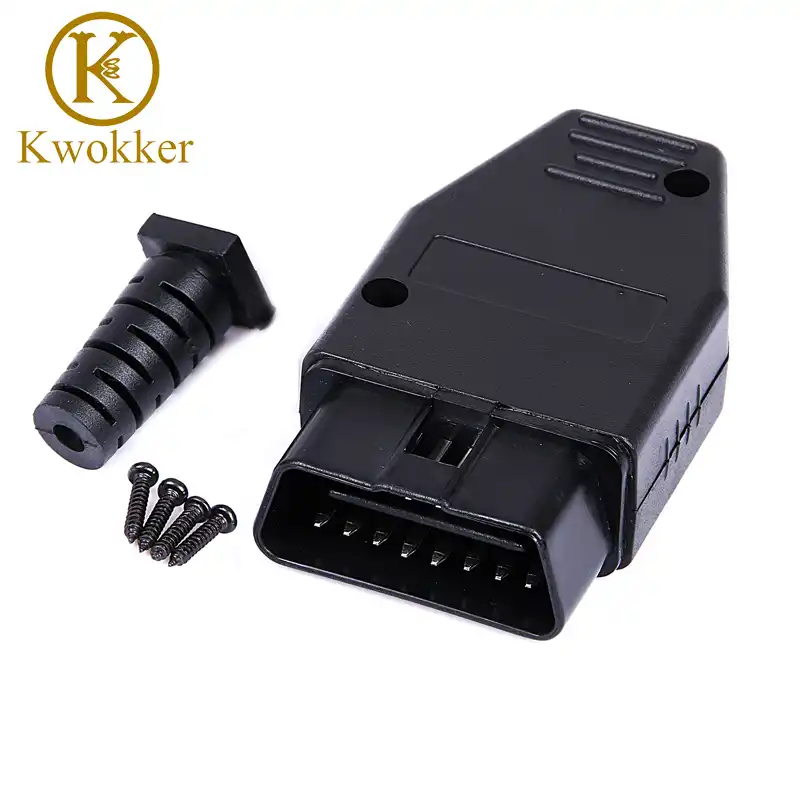

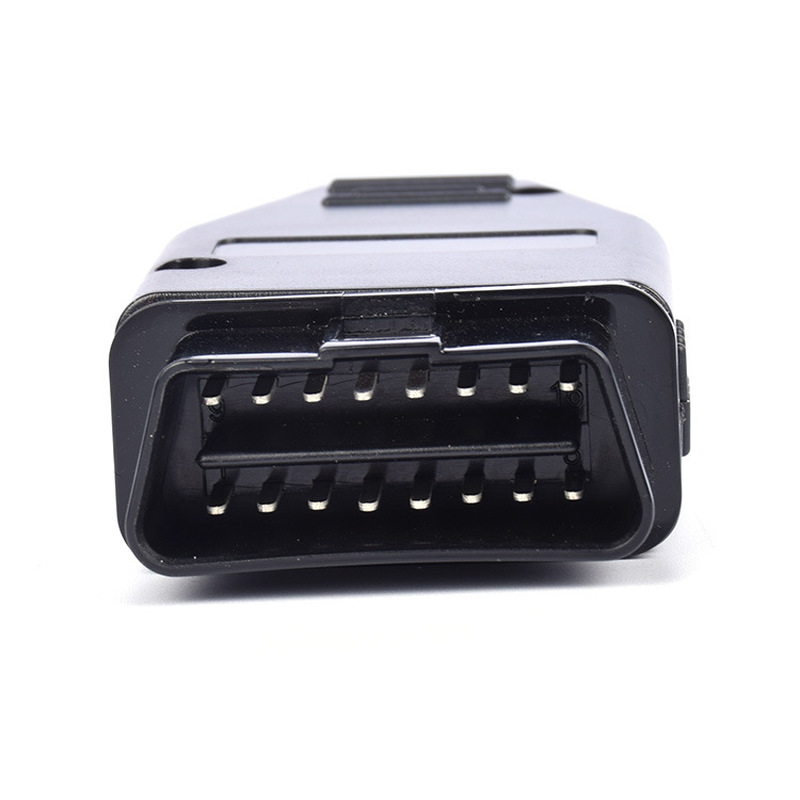

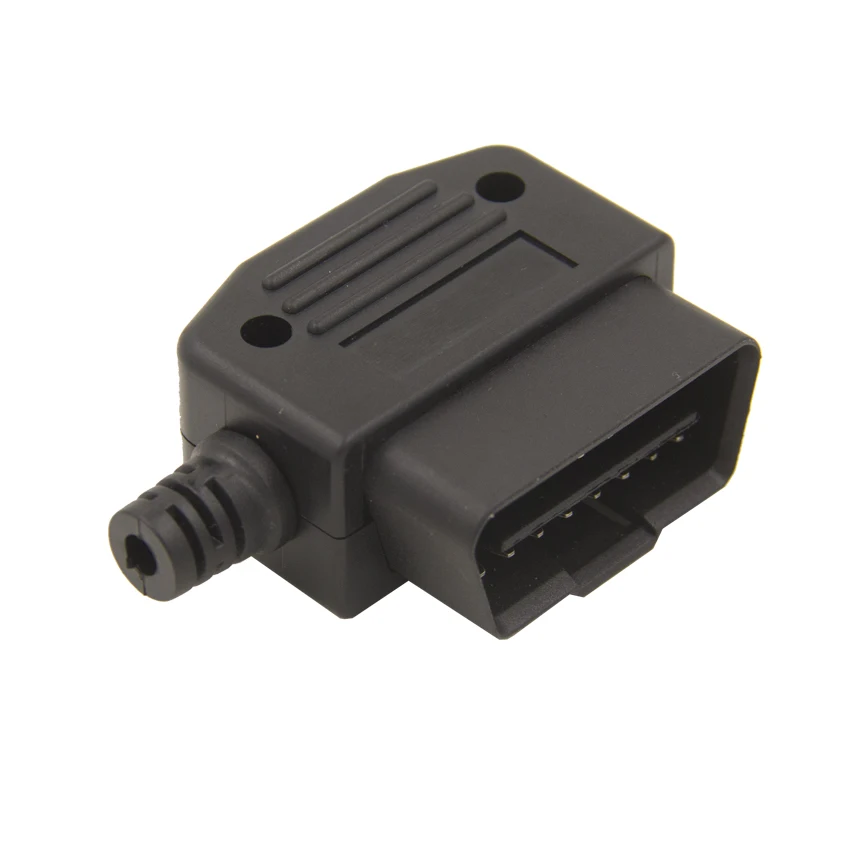

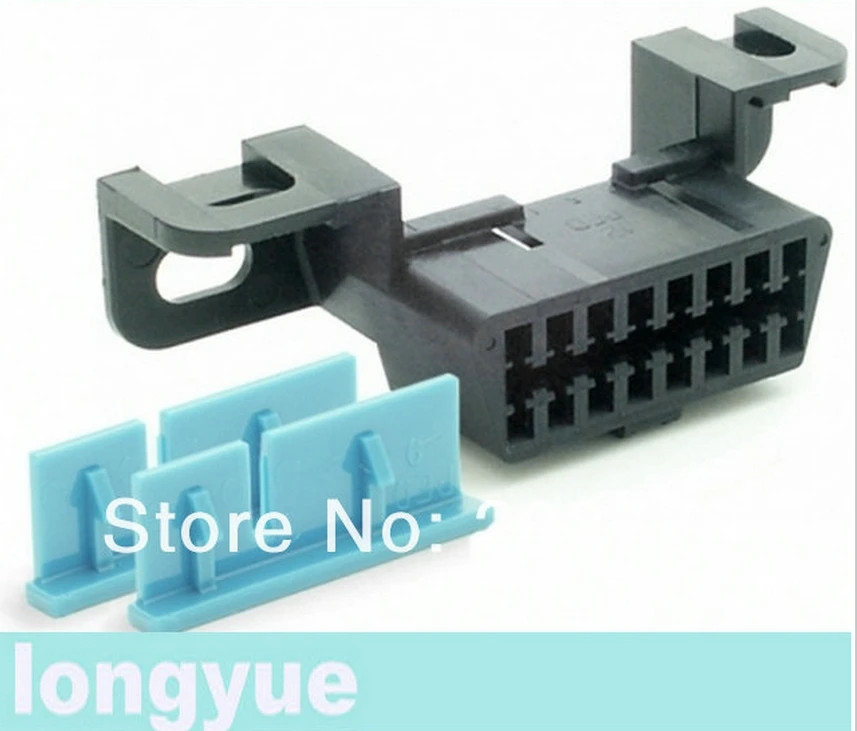

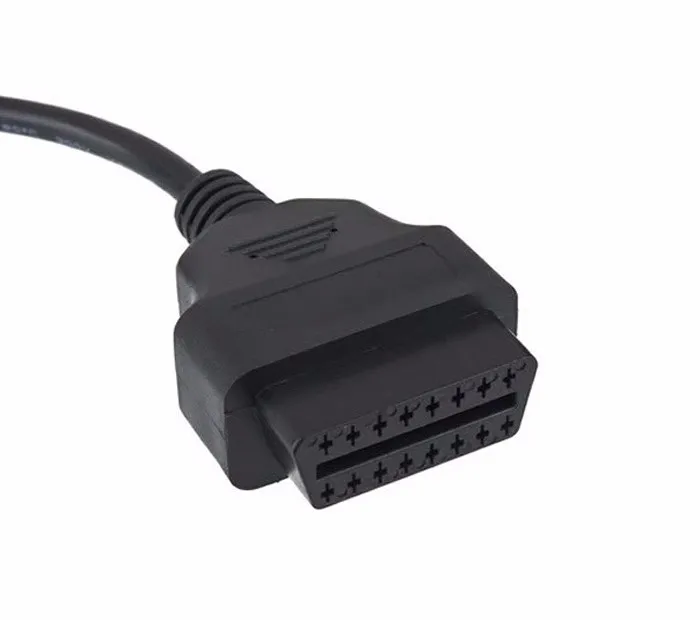

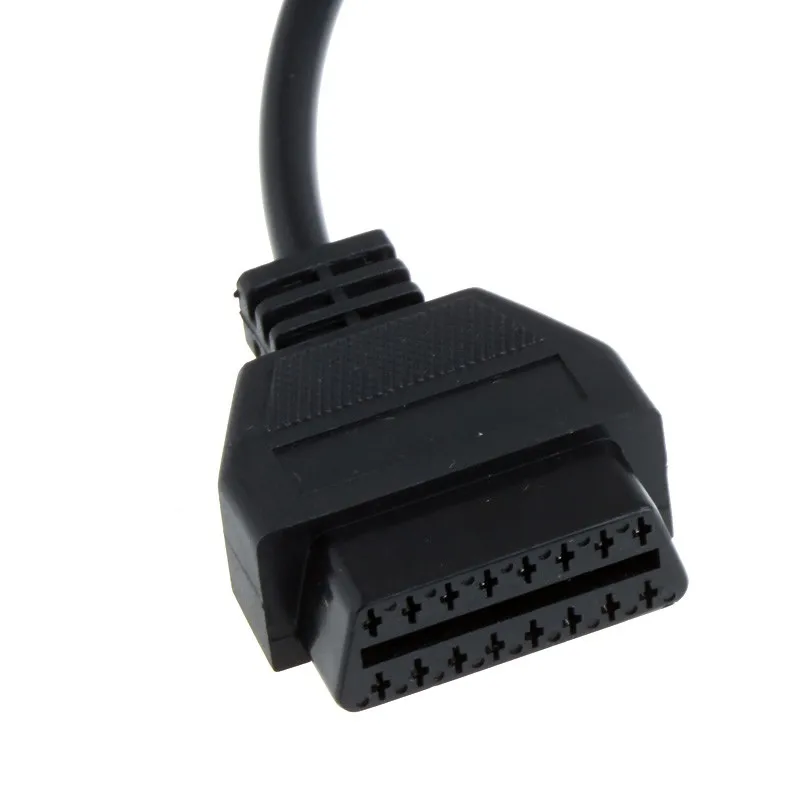

OBD-2 устройство для ВАЗ

Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.

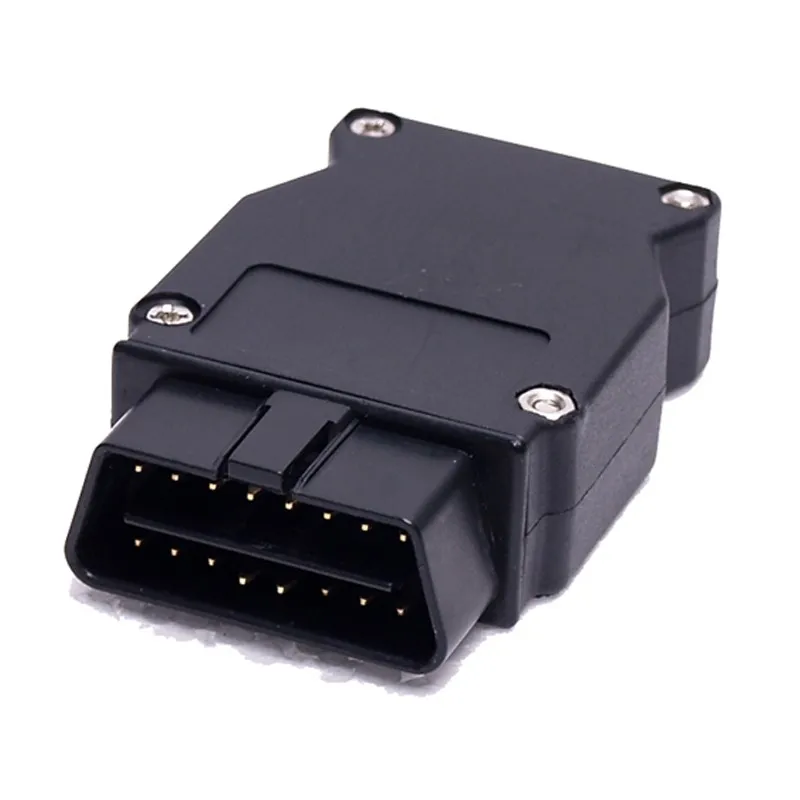

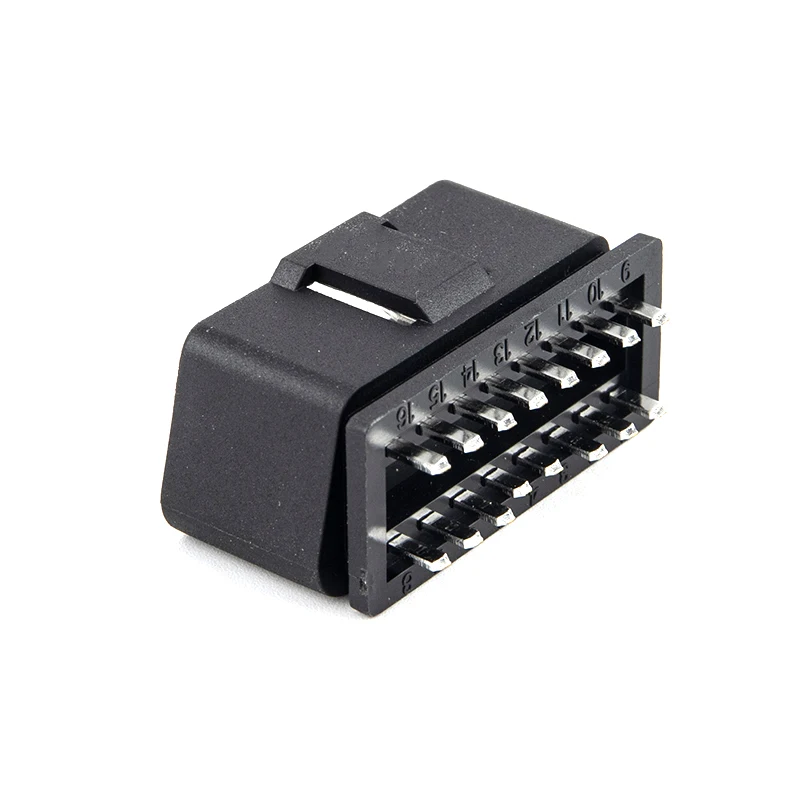

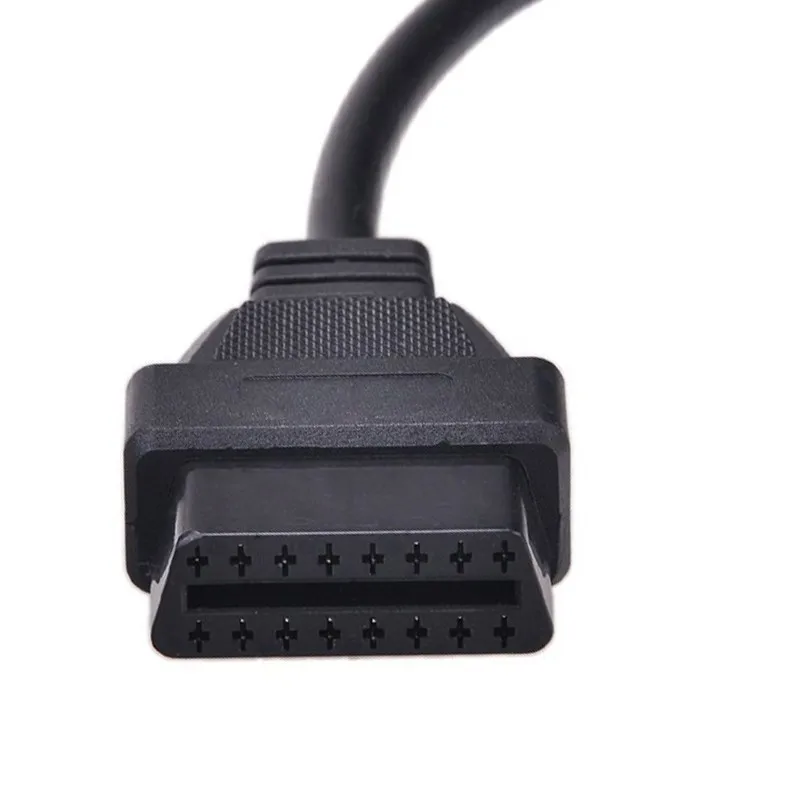

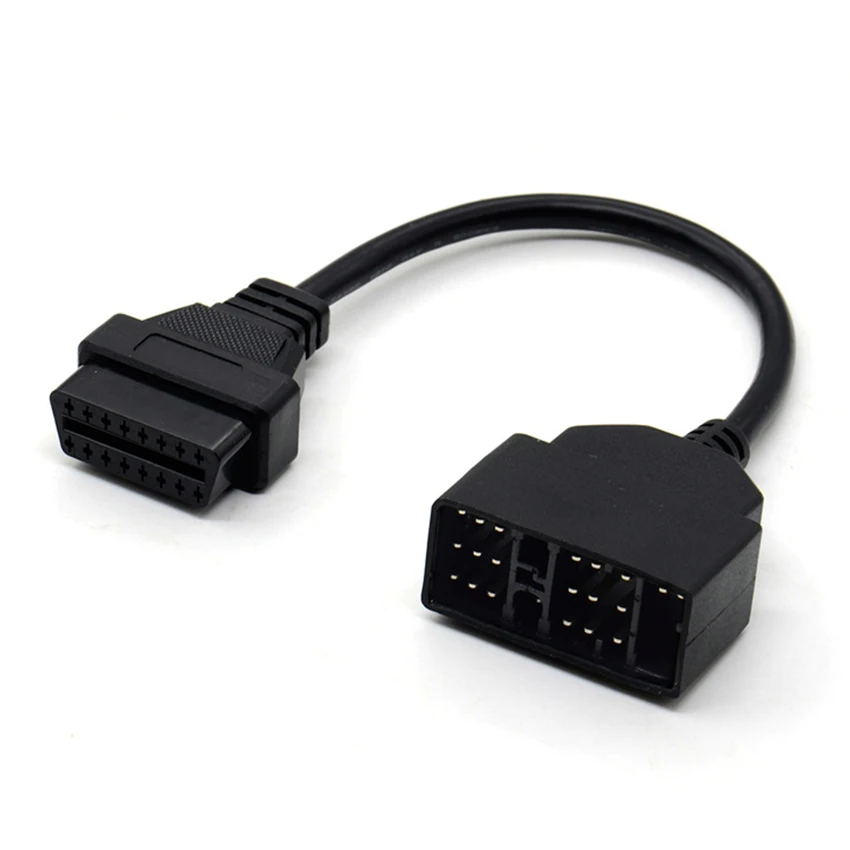

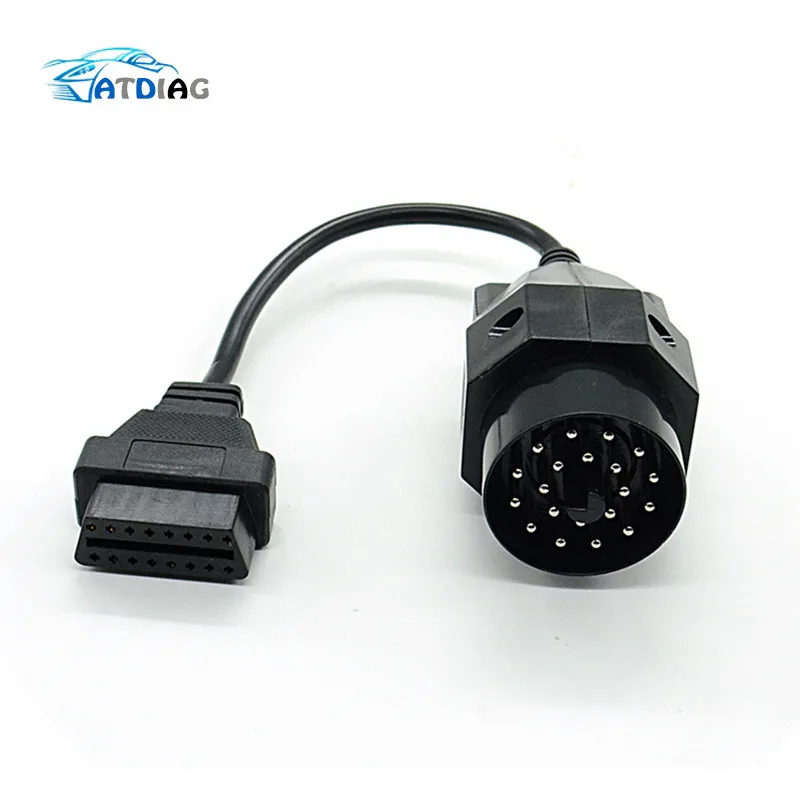

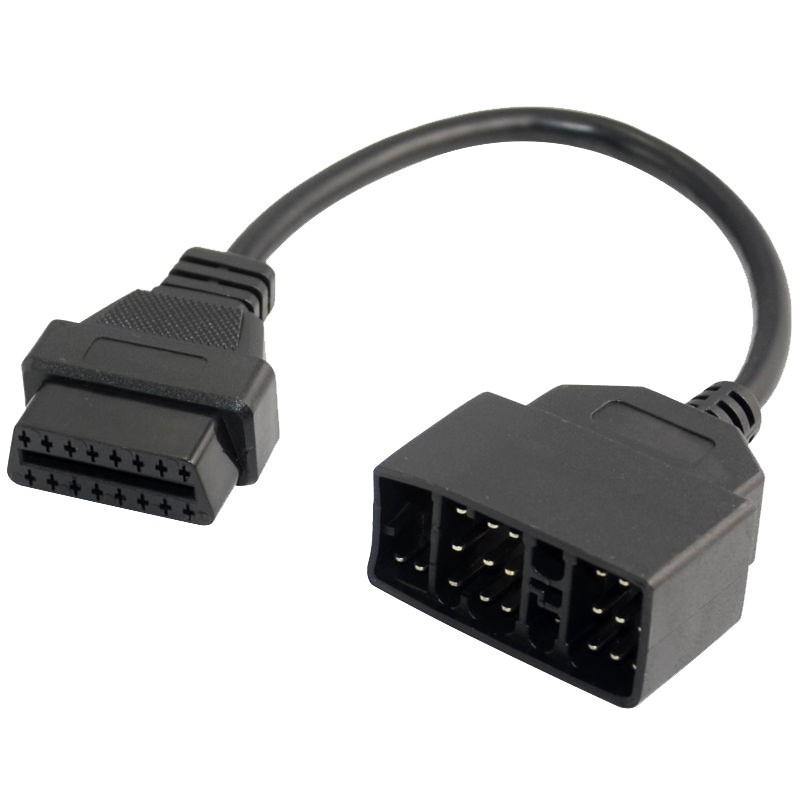

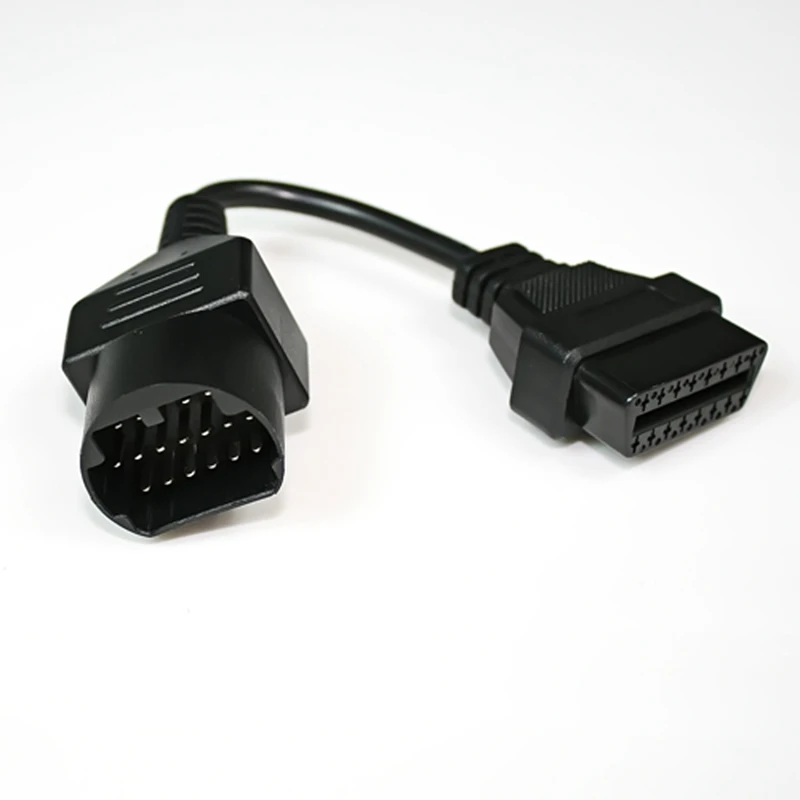

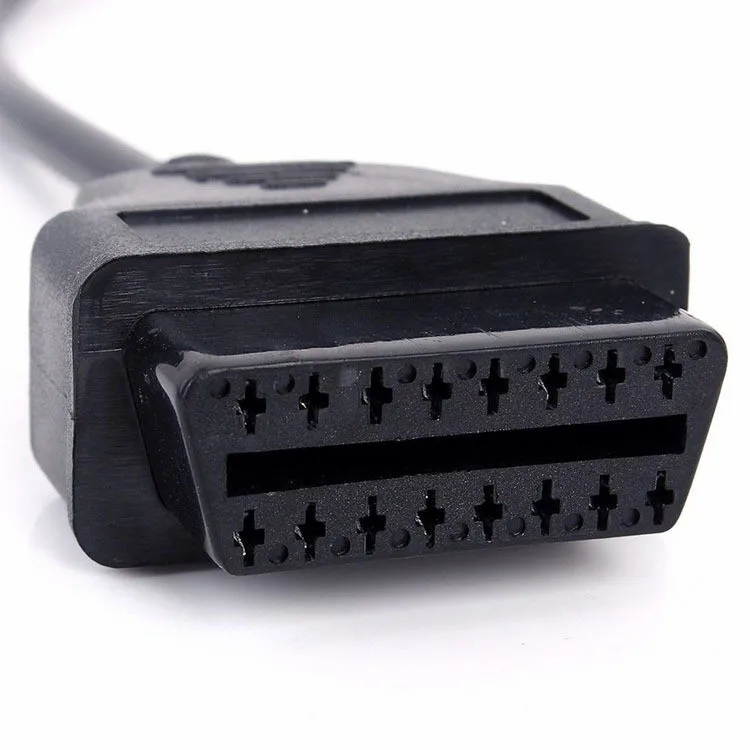

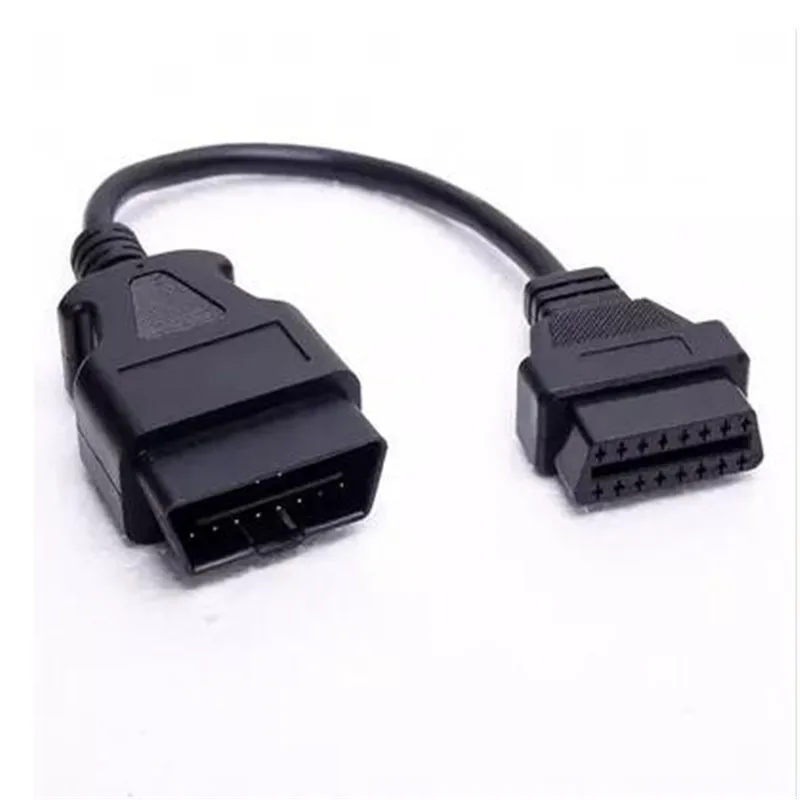

OBD-2 выход для всех Фольксвагенов и большинства других современных авто

В данном случае назначение контактов следующее:
  • 2 — шина плюс;
  • 4 — земля;
  • 5 — сигнальное заземление;
  • 6 — контакт CAN высокий;
  • 7 — линия диагностики К;
  • 10 — шина минус;
  • 14 — контакт CAN низкий;
  • 15 — L-контакт для проверки;
  • 16 — питание от бортовой сети.
Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.

OBD для Хонды

  • 1 — контакт K-Line;
  • 2 — контакт питания от аккумулятора авто;
  • 3 — заземление или масса;
  • элементы 4 и 5 применяются для считывания кодом самодиагностики.
Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.

OBD для всех современных автомобилей Деу

Назначение контактов в данном случае следующее:
  • 2 — шина плюс;
  • 4 — земля;
  • 5 — сигнальное заземление;
  • 6 — CAN-шина;
  • 7 — выход для проверки авто К;
  • 10 — шина минус;
  • 14 — еще одна CAN-шина, низкая;
  • 15 — выход для проверки авто L;
  • выход для питания от бортовой сети.
Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.
