После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.
Содержание
1 Поршневые кольца. Какие лучше?
2 Замена поршней
2.1 Этапы работы
3 Видео «Сборка поршневой группы на ВАЗ 2106»
[ Раскрыть]
[ Скрыть]
Поршневые кольца. Какие лучше?
Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.
В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.
Набор поршневых колец для замены
Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.
Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.
Загрузка …
На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.
Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:
ширину;
материал;
конструкцию.

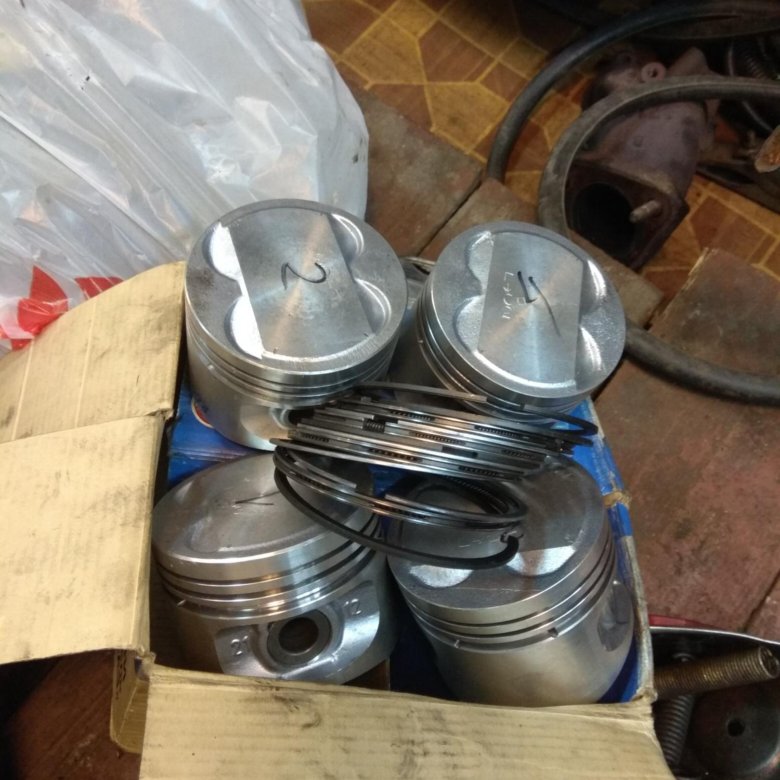

Замена поршней
Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:
наборы накидных и торцевых ключей;
набор головок;
динамометрический ключ;
специальное съемное приспособление для колец;
набор плоских щупов;
штангенциркуль;
нутромер;
молоток.
При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.
Этапы работы
Сначала нужно снять головку блока цилиндров.
Следующий шаг – снятие поддона для обеспечения доступа к коленвалу и шатунам.
Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.
Разжимаем пальцами зазор
После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень. Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.
Как правильно измерить зазор
Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.
Схема расположения изделий
Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.
Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.
Видео «Сборка поршневой группы на ВАЗ 2106»
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (85. 71%)
Нет (14.29%)
Разница между блоками двигателей ваз
Двигатель ВАЗ 2106 — самый мощный из моторов, устанавливавшихся на классические модели Волжского автомобильного завода. Диаметр поршня ВАЗ 2106 составляет от 78,94 до 79,79 мм. Такой разброс в размере детали связан с тем, что на заводе производятся силовые агрегаты пяти классов: А, B, C, D, E. Класс двигателя зависит от точного размера цилиндра. Для каждого класса блока цилиндров выпускаются соответствующие шатунно-поршневые группы.
Кроме того, существует 2 основных ремонтных размера цилиндров, под них также производятся соответствующие шатунно-поршневые группы. В результате, зайдя в магазин автомобильных запчастей, можно обнаружить 15 одинаковых с виду поршней, имеющих различный диаметр и предназначенных для одного и того же силового агрегата. Разобраться в этом многообразии довольно сложно, но при наличии знаний и специальных инструментов ошибиться в выборе невозможно.

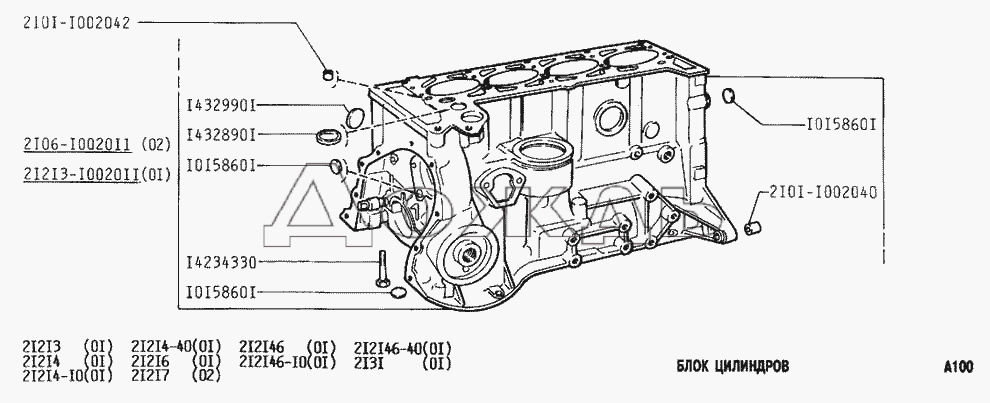

При изготовлении блоков цилиндров ВАЗ модельного ряда 2103, 2106, 21213, 21214, 2123, 2130 применяется способ отливки. Металл, используемый при этом – серый легированный чугун. Все изделия – четырехцилиндровые. Располагаются цилиндры в один ряд и образуются в ходе расточки узла.
Дополняет расточку хонинговая шлифовка. В результате обработки каждое изделие получает свой класс. Их пять: A, B, C, D или E. Выбор класса зависит от той погрешности, которая была допущена при изготовлении детали.
Давайте вкратце остановимся на характеристиках вышеупомянутых марок.
2103-й блок имеет следующие характеристики • диаметр цилиндров 76 мм • весит 40,6 кг • высота – 215,90 мм • цвет заводской покраски – серый
В правой его половине отлит номер: 2103. Слева вверху имеется номер: 03. Эта марка эксплуатируется на следующих моторах: 2103, 21043, 21053, 21061, 2107
2106-ой со следующими показателями • цилиндры имеют диаметр 79 мм • весит 39.2 кг • высота блока аналогично 2103-й модели – 215,90 мм • на заводе красится в голубой цвет
В правой его части расположены цифры: 2106. Слева вверху, нанесен номер: 06. Эта марка получила распространение на двигателях: 2106, 21067, 21074, 2121 «Нива». Из сходств 2103-й и 2106-й серии следует отметить • одинаковую высоту – 215,90 мм • возникновение прилива, сделанного для закрепления на нем измерителя детонации и других вспомогательных приборов • установку на них крышки привода 2101-1002060-01
Внедрен прилив в 2005 г. Но, несмотря на усилия конструкторов, он так и не был использован по назначению.
21213-я модель. Обладает следующими показателями • цилиндры диаметром 82 мм • весит 40,0 кг • имеет высоту – 214,58 мм • заводская окраска серого цвета
Внутренние емкости системы охлаждения при данном диаметре остаются достаточными для полноценного охлаждения двигателя. Эта модель не используется в двигателях инжекторного типа. Причина: отсутствие отверстий датчиков и других специальных узлов, используемых на этих типах моторов.
В правой части изделия отлит номер: 21213. В центральной части находится прилив. Он, как правило, не содержит отверстия. А если и содержит, то без резьбы. Слева, в нижней его части, отлиты цифры: 213. Возле масляного фильтра расположены приливы. Количество их – два. Тот, что находится возле 3-го цилиндра, занимает более высокое расположение, чем в 2103-й и 2106-й моделях. Комплектуется модель крышкой 2101. Эта марка внедрена на моторах: 21213, 21073, 21214.
Это практически аналог предыдущей модели. При одинаковых параметрах высоты корпуса, диаметра цилиндров, веса он все же имеет некоторые существенные отличия. Дополняется расположенными на приливах отверстиями, имеющими резьбу.
В них устанавливаются • держатель насоса гидроусилителя руля • держатель устройства зажигания • измеритель детонации
Штифт шестеренки масляного насоса располагается возле коммутатора зажигания. Блок комплектуется крышкой 21214-1002060. На ней находится держатель для датчика. Он показывает, в каком положении находится коленчатый вал.
Место, в котором должен располагаться бензонасос, комплектуется глухой заглушиной. 21214-1002043. Заводская окраска блока – стандартная серая. Эта марка внедрена на моторах: 21214, 21073, 21213.
2123-я серия. Имеет • высоту – 214,58 мм • диаметр цилиндров 82 мм • вес 46,3 кг Практически идентична предыдущей 21214-ой модели, за исключением некоторых индивидуальных отличий. Давайте рассмотрим их
1. индивидуальные кронштейны подвески двигателя 2. добавочные отверстия для установки кронштейна масляного фильтра 3. кронштейн для установки датчика сделан высоким вследствие установки на двигателе большего по ширине поликлинового ремня 4. комплектация крышкой привода 2123-1002060-10
Крышка привода очень похожа на крышку 21214. Но вдобавок к этому оснащена тремя шпильками для крепления деталей привода дополнительных узлов. Блок 2123 внедрен на двигателях ВАЗ 2123.
2130-я модель. Имеет • высоту 215,90 мм • размер цилиндров 82 мм Отливается идентично 21213-му, но имеет более высокий корпус: 215,90 мм против 214,58 мм у 21213-ой модели. И это единственное различие между ними. Чтобы сделать их различимыми друг от друга, помечается краской на месте сапуна.
Используется данная серия на двигателях ВАЗ 2130. В заключении надо отметить, что все эти вышеупомянутые блоки применяются на моторах «классической» группы. И некоторые параметры размеров абсолютно одинаковы для всех них, а это • межцилиндровое расстояние – оно составляет 95,00 мм • диаметр расточки опор коленчатого вала – составляет 54,52 мм
И с 2004 г. все блоки цилиндров, изготовленные на ОАО ”АВТОВАЗ”, имеют сквозную нумерацию. У каждого блока имеется идентификационный код. Первый знак кода указывает на год производства узла. Остальные цифры представляют собой порядковый номер изделия.
Источник
Главная Автомобили — ВАЗ ВАЗ-21213 (Нива вседорожник) — руководство по техническому обслуживанию и ремонту поиск по сайту правообладателям
содержание . . 11 12 18 ..
ВАЗ-21213 (Нива). Блок цилиндров
ОБЩИЕ СВЕДЕНИЯ2.7.1. Особенности устройства ВАЗ-21213 (Нива). Основные размеры блока цилиндровМаркировка размерного класса цилиндров на блоке
Блок цилиндров отлит из специального низколегированного чугуна. Диаметры цилиндров разбиты на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D, Е. Класс цилиндра клеймится на нижней плоскости блока цилиндров (см. рис. Маркировка размерного класса цилиндров на блоке). Предусмотрена возможность расточки цилиндров под ремонтные поршни, увеличенные по диаметру на 0,4 и 0,8 мм. Крышки коренных подшипников обрабатываются в сборе с блоком цилиндров. Поэтому они невзаимозаменяемы и для различия имеют риски на наружной поверхности (см. рис. Метки на крышках коренных подшипников).
ВАЗ-21213 (Нива). Проверка технического состояния и ремонт
ОБЩИЕ СВЕДЕНИЯИзмерение цилиндров нутромером
1 – нутромер; 2 – установка нутромера на ноль по калибру
Схема измерения цилиндров
А и В – направления измерений; 1, 2, 3 и 4 – номера поясов
ПроверкаПОРЯДОК ВЫПОЛНЕНИЯ 1. Тщательно вымойте блок цилиндров и очистите масляные каналы. Продув и просушив сжатым воздухом, осмотрите блок цилиндров. Трещины в опорах или других местах блока цилиндров не допускаются. 2. Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2). В течение двух минут не должно наблюдаться утечки воды из блока цилиндров. 3. Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов. Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров. 4. В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров. 5. Проверьте плоскость разъема блока цилиндров с головкой с помощью линейки и набора щупов. Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Допуск плоскостности составляет 0,1 мм. РемонтПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте, не превышает ли износ цилиндров максимально допустимый – 0,15 мм. 2. Диаметр цилиндра измеряется нутромером (рис. Измерение цилиндров нутромером) в четырех поясах, как в продольном, так и в поперечном направлении двигателя (рис. Схема измерения цилиндров). Для установки нутромера на ноль применяется калибр 67.8125.9502. 3. В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах можно судить о величине износа цилиндров. 4. Если максимальная величина износа больше 0,15 мм – расточите цилиндры до ближайшего ремонтного размера, оставив припуск 0,03 мм на диаметр под хонингование. 5. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0,025–0, 045 мм.
содержание .. 11 12 18 ..
Разница между блоками двигателей ваз
Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет о на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.

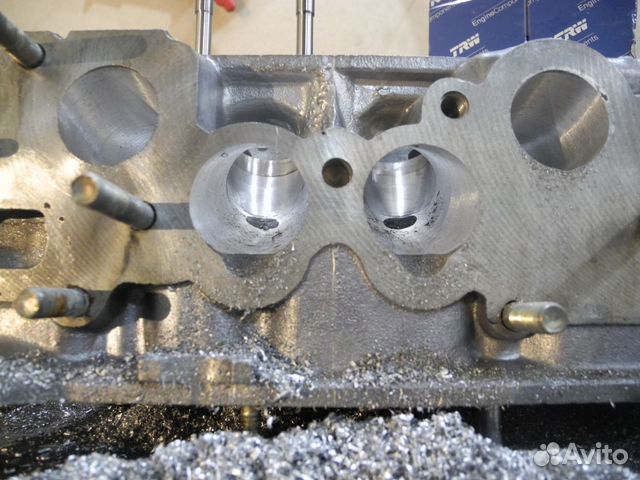

Головка блока цилиндров ВАЗ 2107.
Приветствую вас посетители моего сайта zerga.ru. Продолжая рубрику о двигателе, в этой статье речь пойдёт о головке блока цилиндров. Как выяснилось, о ней есть что рассказать. Много неясности иногда происходит, когда мы сталкиваемся с ремонтом или обслуживанием этого узла. И что бы разобраться с этими неясностями я решил написать этот пост.
О чём пойдёт речь в этой статье. Я постараюсь подробней описать само устройство головки блока цилиндров, то есть, что, куда устанавливается и как прикручивается. Какие отличия между головками, и каким моментам нужно уделить особое внимание.
О каких моделях пойдёт речь. В данном посте я решил написать о Классических моделях ВАЗ 2101-2107 и ВАЗ 2108-2199. Данная информация будет полезна и другим маркам автомобилей ВАЗ, которые имеют 8-ми клапанную головку. О 16-ти клапанных головках я напишу отдельную статью, что бы ни получилось всё вперемешку. Ну, я думаю, вы меня поймёте :).
Устройство головки цилиндров ВАЗ 2107 и 2108.
Головка блока цилиндров изготовлена из алюминиевого сплава с содержанием определённого процента меди и олова, для того что бы придать ей мягкости и эластичности. При таких свойствах она плотно прижимается к прокладке, предотвращая прорыв газов.
Вся головка, крепится к блоку цилиндров одиннадцатью болтами, десятью большими и одним маленьким, которые затягиваются с определённой последовательностью и усилием. Более по подробней всё описано в статье (Замена прокладки головки цилиндров ВАЗ), рекомендую прочитать.
Если посмотреть на головку цилиндра со стороны свечей, то возле свечи четвёртого цилиндра аккуратно расположился датчик температуры охлаждающей жидкости.
Этот датчик контролирует интенсивность нагрева охлаждающей жидкости и передаёт сигнал на прибор в панели. О датчиках температуры по подробней рекомендую прочитать статью (Датчики температуры).
О двигателях LADA 2106 1 поколение (1975 — 2005)
Автомобиль ВАЗ 2106 (Lada-1600) именуемый в народе шестеркой, является наиболее популярной заднеприводной классической моделью производства АвтоВАЗ типа седан. Автомобиль увидел свет в 1975 году и представляет собой развитие ВАЗ 2103, где помимо измененного внешнего вида и ряда технических аспектов, доработали силовой агрегат.
В рамках данной статьи мы рассмотрим как сами двигатели, которые ставились на шестерку, так и их характеристики. Не пройдем мы и мимо недостатков и слабых сторон данных движков.
ДВИГАТЕЛЬ ВАЗ 2106
Движок ВАЗ 2106 1,6 л. является продолжением тройки и как следствие силового агрегата копейки. Разница между ВАЗ 2106 и 2103 прежде всего в поршне увеличенного диаметра, тогда как блок движка 2106 прежний. Есть вариант с индексом 21067 инжекторного типа, это банальный шестерочный движок, накрытый ГБЦ от инжекторного нива движка 21214 от инжекторной Нивы.
На практике, карбюраторный двигатель шестерки проявил себя лучше чем инжекторный. Движок 2106 может быть как инжекторного так и карбюраторного типа, он рядный с четырьмя цилиндрами, и имеет верхнее расположение распредвала. Привод ГРМ цепной. Движок является представителем «классической» серии, для которой характерен высокий блок.
К основном и наиболее распространенным минусам двигателя ВАЗ 2106 относятся следующие. Движок требователен к маслу, а также к своевременной его замене. При игнорировании данного требования приводит к тому, что со временем диаметры цилиндров увеличиваются. Упомянув о масле необходимо отметить тот факт, что в части масла движок еще и довольно прожорлив. Если подобное переходит разумные границы необходимо замерить компрессию, по результату можно определить в чем проблема: клапанах или кольцах.
На движке быстро изнашивается распредвал. Кроме того необходимо своевременно регулировать клапана, иначе на холостых могут возникать стуки. Если говорить о посторонних шумах и звуках, нужно отметить что: характерные металлические звуки говорят о проблемах с поршневыми пальцами или шатунными подшипниками, стук во время прогрева движка говорит о проблемах с поршнями, скрипы свидетельствуют о проблемах с цепью ГРМ. Вообще движок довольно шумный и различные шумы и стуки для него частое явление.
Кроме того движок может неровно работать, глохнуть и перегреваться. Последнее, скорее всего, происходит из-за проблем с термостатом или забитого радиатора. Наконец движок может сильно дымить. Вероятнее всего проблема в маслосъемных кольцах или сальниках клапанов.
ДВИГАТЕЛЬ ВАЗ 2103
ВАЗ 2103 1,5 л. является рядным двигателем карбюраторного типа, имеет четыре цилиндра и верхнее расположение распредвала. Привад ГРМ в двигателе ВАЗ 2103 цепной. Это движок с высоким блоком в этом его отличие от силового агрегата ВАЗ 2101. Большая высота блока позволила использовать на движке коленвал, имеющий увеличенный ход поршня, что в свою очередь обеспечило увеличение объема двигателя до 1,5 литров.
Если обеспечить двигателю надлежащий уход и эксплуатацию, то вполне можно рассчитывать на превышение официального ресурса в 125 тыс.км. и на практике получить до 200 тыс.км. Владельцы отмечают общую неприхотливость и надежность двигателя, по сравнению с другими представителями «классики».
Среди слабых сторон двигателя наиболее часто отмечают следующие. В первую очередь это быстрый износ распределительного вала. Кроме того, из-за отсутствия натяжителя на цепи привода приходится своевременно и регулярно регулировать клапана. Если же забыть об этом требовании, то через какое-то время напоминание придет в виде стука двигателя. Если проигнорировать и это, в итоге можно получить падение мощности и увеличение расхода топлива.
Станок для расточки блока цилиндров — точить, или пусть живет?
Сам по себе расточной станок дорогой и технологичный прибор. Вот он на фото. Расточной станок — сложное слесарное оборудование, которое могут позволить себе крупные предприятия и мастерские. Блок устанавливается на стол, центруется по горизонтали и по вертикали. В зависимости от необходимого размера гильза протачивается расточной головкой, после чего хонингуется. Расточить блок проще всего, только в первую очередь стоит подумать, а нужно ли и какие цели мы ставим перед собой.
Если необходимо просто увеличить диаметр цилиндра под ремонтный размер, то достаточно просто произвести хонинговку на хорошем оборудовании, и дело с концом. Другое дело, если цилиндры изношены неравномерно или блок имеет заведомо ущербную геометрию. Тогда без расточки не обойтись. В процессе работы блоки очень часто деформируются, а это приводит в свою очередь и к усиленному износу, вплоть до поломки коленвалов при высоких нагрузках. Если результаты замеров показали, что оси коленвала и цилиндров смещены настолько, что хонинговкой вопрос не решить, тогда, безусловно, только расточка блока избавит нас от покупки нового или же всего двигателя.
Читать также: Схема центрального отопления двухэтажного дома
Разница между блоками двигателей ваз
Блок цилиндров 21083
изначально создавался под карбюраторный двигатель и не предусматривал наличия мест крепления элементов имеющихся на инжекторных двигателях (датчика детонации, модуля зажигания и пр.). Позже, отливка модели была унифицирована и стала единой для моделей 21083, 2110 и 2112. Все эти модели отличает то, что они имеют одинаковую высоту и применяются на двигателях с объемом 1500 см куб. Поэтому, на корпусе всех этих блоков, в литье присутствует надпись – «21083». Сейчас с завода, в качестве запасной части, отгружается изделие с номенклатурным номером – 21083-100201100.
На корпусе «83-го» появились приливы, которые имеются на всех моделях блоков «переднеприводного» семейства двигателей. Но резьбовые отверстия присутствуют только на приливах, которые задействованы для установки оборудования. На унифицированном блоке цилиндров ВАЗ 21083, ниже места установки масляного фильтра, появился прилив и отверстия для установки датчика уровня масла. Для крепления головки блока на верхней плоскости имеются десять отверстий на М12х1.25. Блок цилиндров 21083 окрашивается в синий цвет.
После унификации «083-го», блок цилиндров ВАЗ 2110
утратил отличительные особенности, связанные с наличием дополнительных приливов на корпусе. Сейчас он внешне не отличается от «083-го». В БЦ 2110, для установки кронштейна правой опоры двигателя и установочной планки генератора, используются три резьбовых отверстия в верхней части и три отверстия в нижней части отливки, для кронштейна генератора. Изделие устанавливается на «инжекторных» двигателях, поэтому на блоке цилиндров предусмотрено место для установки датчика детонации.
Как и в «083-м», предусматривается установка датчика уровня масла. Блок цилиндров 2110 может быть использован для сборки двигателя ВАЗ 21083. Блок 2110 окрашивается в серый цвет.
В сотрудничестве с фирмой Federal Mogul был создан новый двигатель ВАЗ 21126. Основной задачей стоявшей перед специалистами, было повышение ресурса двигателя и обеспечение соблюдения повышенных экологических норм по токсичности выхлопных газов. За основу был взят блок цилиндров ВАЗ 11193. Доработанное изделие получило новое обозначение – 21126. Блок цилиндров 21126
отличает качество обработки поверхности цилиндра, выполненного по технологии Federal Mogul. По этой технологии поверхность цилиндра подвергается плосковершинному хонингованию. Эта операция обеспечивает получение на поверхности цилиндра сетки микроканавок определенного профиля. Микропрофиль, позволяет удерживать смазку на поверхности цилиндра, значительно снижая потери на трение.
Блок цилиндров 11194
, был специально разработан для двигателя с объемом 1,4л. С этой целью диаметр цилиндров был уменьшен до размера 76,5 мм. Внешне, конструктивно и по наличию мест для крепления оборудования, блок не отличается от модели 11193 или модели 21126. Однако блок цилиндров 11194 обладает скрытым отличием, эта особенность выгодно отличает его от других «переднеприводных» блоков.
Уменьшение диаметра цилиндров позволило выполнить протоки рубашки охлаждения между смежными цилиндрами. Это существенно улучшило отвод тепла и повысило жесткость конструкции. Обработка поверхности цилиндров осуществляется с применением технологии Federal Mogul, аналогично обработке выполняемой на «21126-м». На поверхности корпуса присутствует надпись – «11194». Блок цилиндров ВАЗ 11194 окрашивается в синий цвет.
Источник
Капитальный ремонт двигателя ВАЗ
Большинство автолюбителей проводят ремонт двигателя ВАЗ своими руками. Несложная конструкция и расположение узлов позволяет с лёгкостью устранить неисправности. А вот капремонт двигателя ВАЗ потребует уже специального оборудования, такого, как расточные и хонинговочные станки.
Переборка мотора, зачастую, проводится своими руками, а вот на расточку блок цилиндров и коленчатый вал везут в специализированный автосервис. Ремонтные размеры коленвала составляют 0.25, 0.5, 0.75 и 1.0. Что касается блока, то шаг ремонтного размера составляет 0.5 мм.
Наиболее частый вопрос, который задают автомобилисты — на каких двигателях ВАЗ гнёт клапана? Загнуть клапана может на любом моторе, где обрывается приводной механизм ГРМ.
Но, классике — это не грозит, поскольку у них не ременной, а цепной привод. Таким образом, цепь выхаживает от одного капитального ремонта до следующего.
Привод ГРМ и его надежность
Многие читатели убеждены в надежности и беспроблемности привода ГРМ двигателей ВАЗ. А неисправности списывают на неквалифицированных владельцев машин: кто ролик от иномарки пристроит, кто родной эксцентриковый ролик не в ту сторону повернет для натяжения ремня.
Другие хвалят вазовский мотор за то, что его наконец стали оснащать невтыковыми поршнями. При этом не нужно забывать, что огромное количество выпущенных ранее моторов являются втыковыми.
Кстати, буквально на днях загнуло клапаны и у нашей редакционной машины — Datsun mi-DO. Восьмиклапанный двигатель рабочим объемом 1.6 конвейерной сборки потерпел фиаско.
Сам автомобиль достаточно свежий, так что не от старости разрушился ремень. Мало того, машина — с гидромеханическим автоматом, который, как считается, бережет двигатель (по сравнению с МКП), не передавая резких крутильных нагрузок на коленвал.
Технические характеристики
Технические характеристики мотора ВАЗ 2101:
ПАРАМЕТР
ЗНАЧЕНИЕ
Годы выпуска
1970 – 1983
Вес
114 кг
Материал блока цилиндров
чугун
Система питания мотора
карбюратор
Тип
рядный
Рабочий объем
1.2
Мощность
59 лошадиных сил на 5600 оборотах
Число цилиндров
4
Количество клапанов
2
Длинна хода поршня
66
Диаметр цилиндра
76
Степень сжатия
8. 5
Крутящий момент, Нм/об.мин
89 Нм / 3600
Экологические нормы
ЕВРО 2
Топливо
Аи 76
Расход топлива
9,2 л /100 км в смешанном цикле
Масло
5W30 — 15W40
Объем масла
3,75 литра
При замене лить
3,5 литра
Замена масла проводится
15 тысяч км
Ресурс мотора — по данным завода — на практике
125+ 200+
Двигатель ВАЗ 2101 устанавливается ВАЗ 2101, 2102, 21035, 21041, 21051.
Это интересно: Что такое шрус в машине
Модернизация двигателя ВАЗ повысила его надежность
И это главное заблуждение! Яркий тому пример — история с нашим Datsun mi-DO. Я побывал в техцентре и посмотрел картину разрушений. Погнуло все восемь клапанов! Не напрасной была и критика шатунов облегченной конструкции с узкими вкладышами. Дело в том, что при разборке двигателя mi-DO выяснилось, что у вкладышей коленвала натиры (засветления) располагаются по самым краям. Это свидетельствует о том, что вкладыши нагружены неравномерно. Вероятная причина — они слишком узкие.
Ну а какая же деталь привела к такому «Сталинграду» в двигателе? Первые подозрения пали на насос системы охлаждения, который мог заклинить. Но открутив крышку привода ГРМ, наши сотрудники сразу определили, что причина в другом: ремень ГРМ утратил зубья на большом участке. Единственной причиной среза зубьев ремня явилось качество самого резинотехнического изделия — ремень, напомню, был установлен на заводе и еще не прошел заявленного пробега. А вот помпа, на удивление, не имела люфта вала, не подтекал сальник. Ходить ей и ходить.
А вывод из этой аварии двигателя можно сделать только один. Нет на ВАЗе стабильного качества. Даже в цилиндрах он весьма разный. А проведенная за последнее время модернизация негативно сказалась на ресурсе некоторых деталей. Вспомнить хотя бы то, что ширину ремня ГРМ уменьшили на 2 мм. Прочности это ему явно не прибавило. В конечном счете ремни то рвутся (как на редакционной Ладе Гранте), то теряют зубья, то выходят из строя из-за подклинивания помпы.
Интервал регулировки зазоров клапанов
Некоторые читатели в обсуждении статьи приводили в пример Kia Rio и Hyundai Solaris, утверждая, что регулировка клапанов им требуется каждые 30 тысяч км пробега. Мол, чаще, чем у вазовского двигателя. Тоже не совсем так: в мануале корейских бестселлеров сказано, что проверка требуется раз в 90 000 км. Обычно она показывает, что можно ездить еще до 150 000 км. А вот вазовские восьмиклапанные двигатели нуждаются в регулировке куда чаще. По регламенту — раз в 45 000 км. И опыт эксплуатации редакционных автомобилей подтверждает эти цифры. Реже можно заниматься этой процедурой только используя высококачественные масла и при условии регулярной замены каждые 7500 км.
Обкатка
Многие читатели уверены, что вазовский движок нуждается в обкатке не более, чем любая иномарка. И это тоже одно из распространенных заблуждений в среде автомобилистов сегодня. Вначале разберемся, что же такое обкатка.
Обкатка проводится с целью приработки сопрягаемых поверхностей деталей агрегатов, узлов и машины в целом. При взаимном перемещении между микронеровностями возникает контакт, что приводит к формированию рабочего микрорельефа поверхности. Результатом обкатки становятся снижение величины сил трения и уменьшение износа сопрягаемых деталей.
Таким образом, именно на вазовских двигателях эффект от обкатки заметнее всего, в то время как у большинства иномарок обкатка не сильно влияет на характеристики мотора и как следствие практически незаметна для потребителя.
Интересные факты
Автомобили ВАЗ в классическом исполнении до современного времени сохранили оригинальную конфигурацию и любовь народа, независимо от возраста и социального статуса. Инженеры Волжского автокомбината и не думают останавливаться на достигнутом результате, разрабатывая и изготавливая новые модификации.
Примечательно, что из всех советских легковых автомобилей, только «копейка» поставлялась в Страну восходящего солнца. Популярность рассматриваемых моделей во многом связана с Кими Райкконеном, который первые свои успехи и победы получил именно на данном авто. Отец легендарного автогонщика считал эту машину одним из самых надежных представителей своего сегмента.
Если выяснять, сколько весит ВАЗ-2101 и его последователи, можно отметить, что за полувековую историю этот показатель у рассматриваемой марки варьировался от 0,95 до 1,3 тонны. Существенных и кардинальных преобразований в этом направлении не наблюдалось.
Расход масла
Многие читатели убеждены, что повышенный расход масла на первых тысячах километров пробега — не более чем миф. Правда, зачастую такие суждения основаны лишь на личном опыте, который ограничивается эксплуатацией одного или в лучшем случае нескольких автомобилей. Через редакцию журнала «За рулем» прошли сотни машин, как правило, только что сошедших с конвейера. В результате эксперты ЗР накопили колоссальный опыт по части эксплуатации. Нам есть с чем сравнивать. Так вот расход масла у моторов производства ВАЗ, как правило, начинает заметно расти к 100 000 км пробега. Причиной может быть и расход масла на угар, и течи различных уплотнений двигателя. Для сравнения: пробег редакционной Лады Ларгус с мотором Renault К4М составляет уже 125 000 км, при этом падения уровня масла на щупе не наблюдается вовсе.
Особенности
Двигатели 2101 отличаются простотой конструкции, что существенно упрощало проведение ремонтных работ. Неприхотливый в использовании силовой агрегат не доставлял особых проблем своим владельцам и мог при обеспечении ему должного ухода пробежать 150-200 тысяч километров пробега. Он изначально разрабатывался для работы на низкооктановом топливе, что позволяло существенно снизить расходы владельцев на эксплуатацию автомобиля. Мощности двигателя ВАЗ 2101 в 59 лошадиных сил было достаточно для разгона компактного и легкого автомобиля.
Характеристики вазовских моторов находятся на современном уровне
Один из читателей пишет: «Сравним „реновские“ моторы, устанавливаемые на Ларгусы: 16-клапанник К4М — 105 л.с., а 8-клапанник К7М — 84 л.с. Получается, что вазовские варианты Ларгуса еще и помощнее будут. Реновские моторы тоже устарели?».
Да, упомянутые моторы фирмы Renault во многом устарели. Разница лишь в том, что их конструкция отработана до мелочей и обладает высокой надежностью. Эти моторы, кроме случаев, когда хозяин допустил грубую ошибку в эксплуатации, имеют, как правило, значительно больший ресурс (порядка 300–400 тысяч км) по сравнению с вазовским двигателем.

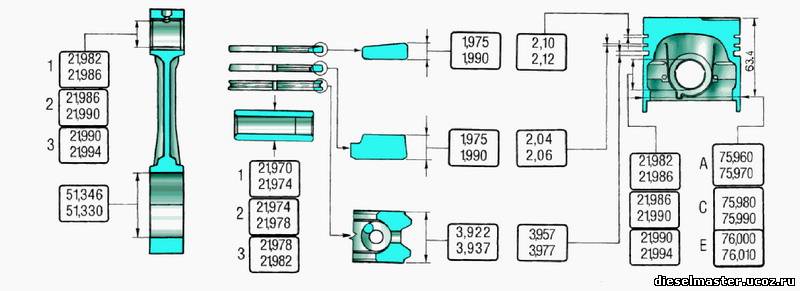

Основные размеры деталей двигателя ВАЗ-2107
На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала
Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.
Двигатель ВАЗ-2103 отличается от двигателя ВАЗ-2106 меньшим диаметром цилиндров (76 мм вместо 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров.
Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок.
Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.
Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров.
От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.
В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.
С правой стороны двигателя, кроме генератора, размещены выпускной трубопровод, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.
Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля.
Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.
Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления.
Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы.
Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.
Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине, закрепленной на кузове.
Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.
Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке, и дополнительные вставки (гильзы) в цилиндрах не применяются.
Для получения специального профиля и чистоты поверхности цилиндры хонингуются.
По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.
Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому крышки не взаимозаменяемы ни между собой, ни с крышками других блоков цилиндров.
Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.
Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная.
В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.
Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова.
Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная.
Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, и на расстоянии 52,4 мм от днища поршня.
По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм.
Категория указывается краской на торце (первая – синей, вторая – зеленой, третья – красной краской). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.
В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.
Отверстие под поршневой палец смещено от оси симметрии двигателя на 5 мм в правую сторону.
Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.
С 1986 г. поршни ремонтных размеров для всех моделей двигателей ВАЗ изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.
До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.
Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня.
По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.
Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому она невзаимозаменяема с крышками других шатунов.
Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

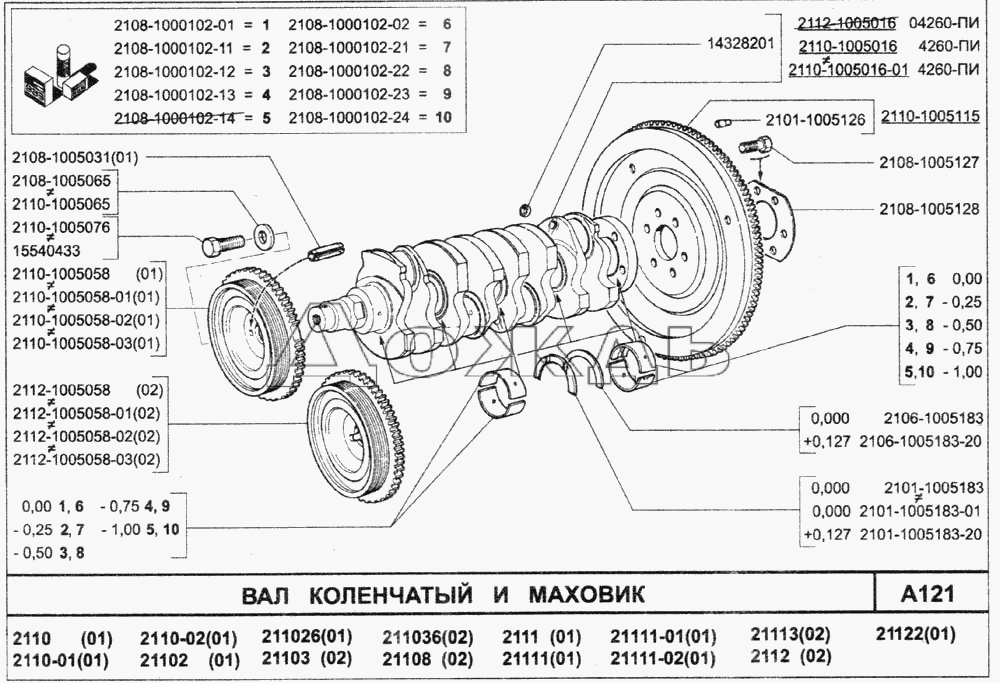

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм.
В заднем конце коленчатого вала имеется гнездо, куда запрессован подшипник ведущего вала коробки передач.
Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.
Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки его шеек при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника.
С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).
Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые.
Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки).
Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.
Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.
Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала.
Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.
Корпус масляного насоса — шестерни:
• по высоте
30.055-30,117
29,956-29,989
0,2
• по диаметру
34,08-34,12
33,940-33,970
0,25
* В числителе — для двигателя «2103», в знаменателе — для «2106». С 1988г. на двигателях «2106» диаметр поршня увеличен на 0,01 мм по сравнению с указанным в таблице.
**Смазанный поршневой палец при допустимом износе не должен выпадать из бобышек, если его держать в поршне вертикально.
*** При допустимом износе не допускается проскальзывание пальца под нагрузкой 400 кгс.
Диаметр поршня ваз 21213
Поршневая группа двигателя включает в себя — поршень, поршневые кольца и поршневой палец. Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания. С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.
Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.
Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуемы. Вот некоторые требования, которым должна соответствовать эта деталь:
— температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С;
— после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер. При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;
— зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.
— изготовление должно быть достаточно дешевым и отвечать условиям массового производства.
Очертания поршня за более стопятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.
В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.
Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.
Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.
маркировка поршней
Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке. Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой.
Маркировка наносится на поверхность рядом с отверстием под поршневой палец.
На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 — «23».
На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка — «08»,»083″, «10».
Поршень 2108 имеет диаметр 76мм , модели 21083 и 2110 — 82мм.
Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку — «12»и «24» и отличаются глубиной выборки под клапана.
Модели 21126 и 11194 отличаются диаметром.
маркировка поршней ваз 2106, подгруппа
Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители.Вытеснителем называют объем металла, который находится выше плоскости днища.
«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой нагрузке они подвергаются, тем больше сокращается их ресурс.
Уплотняющий участок — это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.
В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию — через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру. Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.
По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070мм.
Для второго компрессионного кольца зазор — 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор — 0,2-0,3мм.
Головку поршня образуют днище и уплотняющая часть.
Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.
«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.
youtube.com/embed/1rVj7JkxYVc»>
Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий. На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.
Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра. Могут применяться покрытия созданные на основе графита и дисульфида молибдена. Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.
Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.
Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.
В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова. В разработке последующих конструкций принимают участие немецкие компании.
У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.
В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.
В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.
Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла. При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.
Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.
При этом, для разных моделей это расстояние будет отличаться. Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения. Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра.
При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня. Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.
Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы.
Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку. На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.
В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.
Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.
По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет — 0,004мм. Номер категории клеймится на днище. Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса.
Отличие в размерах составляет — 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет — первый класс, зеленый — второй, красный — третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.
Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра.
При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возростающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.
Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения. Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром.
На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.
Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты.
Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.
На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.
Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя.
Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.
В качестве запасных частей поставляются поршни классов — А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.
Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом — 0,01 мм. Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм.
Для распознавания, на днищах ремонтных изделий ставится маркировка: символ «треугольник» соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ «квадрат» — увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных.
Так для двигателя 2101 существовало три ремонтных размера: на 0,2мм., 0,4мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.
В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость.
Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0мм.
Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.
Существует два основных способа получения заготовки поршня. Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ — горячая штамповка(ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.
Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром.
И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.
В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий.
Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.
Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы.
Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.
Вопрос-ответ
Для чего выемки на поршнях ваз?
Это выемки под клапана. Для того что бы не погнуло клапана при обрыве.
Двигатель ВАЗ 21214 и его модификации. (1,7л., 82 л.с.)
Двигатель ВАЗ 2123 и его модификации (1,7л. , 82 л.с.)
Двигатель ВАЗ 2130 (1,8л., 82л.с.)
Состав:
Комплект поршневых колец 21083-1000100
-1
шт
Поршневые пальцы 21213-1004020
-4
шт
Поршни 21213-1004015-АР (граф+фосф)
-4
шт
Стопорные кольца 21213-1004022
-8
шт
Класс поршня по наружному диаметру
A
B
C
D
E
Диаметр поршня 82.0 (мм)
81,965-81,975
81,975-81,985
81,985-81,995
81,995-82,005
82,005-82,015
Диаметр поршня 82.4 (мм)
82,365-82,375
82,375-82,385
82,385-82,395
82,395-82,405
82,405-82,415
Диаметр поршня 82. 8 (мм)
82,765-82,775
82,775-82,785
82,785-82,795
82,795-82,805
82,805-82,815
Доставка в Любые регионы России.
Оформить заказ и купить вы можете по бесплатному телефону 8 800 550 66 20 Звонок по России бесплатный
Нажав на кнопку вы получите всю информацию по доставке и оплате удобного для вас способа получения товара. Наши сотрудники рассчитают для вас самый выгодный способ доставки выбранного вами товара.
Самовывоз для всех, кому удобно в Москве самостоятельно забрать и оплатить выбранный вами товар.
Доставка почтой или EMS Почтой. Предпочтительней для покупателей которые живут в районах где поблизости нет отделений транспортных компаний. Не весть товар можно отправлять почтой (ограничение по весу и габаритам). Мы прокнсультируем вас о более удобном способе доставки.
Доставку курьером осуществляем только по Москве и Московской области. Покупателем предоставляются адрес и телефон места доставки товара, Ф.И.О. ответственного за приемку товара, его телефон. При передаче товара Покупателю (Представителю) осуществляется проверка качества, количества, комплектности передаваемого товара.
Доставка Транспортными компаниями самый удобный и выгодный а часто и единственный способ получения заказанной вами запчасти. Мы работаем с любыми удобными для вас Транспортными компаниями. Которые находятся в Москве.
Выдержка из «Условия Гарантии на автозапчасти»
1.1. Гарантийный срок (кроме электрических деталей) на оригинальные запасные части составляет 6 (шесть) месяцев или 30 (тридцать) тысяч км. пробега, и 3 (три) месяца или 5 (пять) тысяч км. пробега если приобретаемый Товар относится к категории «неоригинальный», (что наступит ранее), если иное не определено Изготовителем или Продавцом данной запасной части. С полными условиями гарантии вы можете ознакомится пройдя по ссылке: Условия гарантии на Автозапчасти
Шатунно-поршневая группа двигателя – это очень точный механизм. Как и в любом другом двигателе, поршни ВАЗ-21213 имеют строго определенные размеры по всем параметрам. Конечно, имеются предельные допуски, но они отличаются в сотых долях миллиметра.
Технические характеристики блока цилиндров ВАЗ-21213
Блок цилиндров двигателя ВАЗ-21213 имеет следующие габариты:
Размер, мм
Предельный допуск, мм
Диаметр одного цилиндра
82
0.05 мм
Высота блока (от верхней плоскости до оси коленвала)
214.58
0.15
Межцилиндровое расстояние
95
—
Диаметр расточки опор коленвала
54.52
0.013
Существует пять размерных классов, каждой из которых присваивается определенная буква латинского алфавита – от А до E. Для ВАЗ-21213 каждый из классов имеет зазор в 0.010 мм – от 82. 0 .. 82.010 мм для класса А до 82.040…82.050 для класса Е.
Для поршней используется стандартная буквенно-циферная маркировка с обозначением размерной группы (А-Е), классом диаметра отверстия под поршневой палец (от 1 до 3), а также стрелка – она указывает направление к передней части двигателя.
Капитальный ремонт поршневой группы
При выработке узлов поршневой группы производится капитальный ремонт, который включает в себя расточку цилиндров до ремонтного размера, а также последующее хонингование стенок цилиндров. Как правило, капитальный ремонт требуется после 120 тысяч км.
Существуют уже готовые ремкомплекты, которые в числе прочих запчастей включают в себя поршни «ремонтного размера». Ремонтные размеры поршней ВАЗ 21213 составляют 82.4 мм для первого размера и 82.8 мм для второго. Это диаметр наружной части самого поршня, под который производится расточка цилиндра.
Так как визуально определить диаметр такого поршня не представляется возможным, для этого на них наносится специальная маркировка. Так как цифры могут затереться и исказить информацию, в качестве маркировки ремонтного используются геометрические фигуры: треугольник для первого размера и квадрат для второго. Они наносятся рядом со стандартной маркировкой.
Для таких поршней в комплекте используются специальные кольца соответствующего «ремонтного размера». Каждое кольцо имеет маркировку «40» или «80».
«>
Ремонтные поршня ваз в Украине. Цены на Ремонтные поршня ваз на Prom.ua
Комплект поршней ВАЗ-2101-2107 и LADA 4×4 (d=79.8) 2 ремонтный размер
Доставка по Украине
по 2 650 грн
от 3 продавцов
2 650 грн
Купить
Tuning-avto
Комплект поршней ВАЗ-2101-2107 и LADA 4×4 (d=79.8) 2 ремонтный размер
Сегодня многие водители ездящие на ВАЗ 2101, ВАЗ 21063 и другой классике с двигателями объемом 1.2, 1.3 литра думают о том, как можно увеличить объем двигателя, а соответственно и тягово-скоростные показатели автомобиля. Рассмотрим варианты увеличения объема.
Расточка:
Наиболее популярное слово которое приходит в голову при задумке увеличения объема двигателя ВАЗ 2101 — 21063 — это расточка. Но стоит понимать, что расточкой под максимальный ремонтный размер в случае с ВАЗ 2101-21063 и другими классическими двигателями объемом 1.2, 1.3 литра — вы получите лишь сто кубических сантиметров объема. Диаметр цилиндра двигателя ВАЗ 2101 — 76мм, вы точите его до 79мм — это дает выше упомянутые сто кубиков, но стенки между самим цилиндром и каналами охлаждения становятся значительно тоньше, мотор более склонен к перегреву. Может быть если вы ездите не много, качественная работа по подобной расточке имеет смысл, но если вы мотаетесь по 50 000км в год, а может и более- следует понимать, что следующей расточки у подобного мотора уже не будет, точить его просто некуда. А вдруг повредившийся поршень процарапает стенку цилиндра?- при такой «предельной» расточке, вам прийдется менять блок двигателя. Если вы проделываете процедуру расточки на двигателе 1.3, со стенками 79мм, вы можете максимум расточить его до 82мм, при ходе поршня в 66мм ( ход поршня на классических двигателях 2101-21063 1.2, 1.3л) вы также получите дополнительные сто кубиков. Стоит понимать, что подобный метод увеличения объема не даст значительной прибавки в крутящем моменте, или мощности, увеличивать объем таким образом имеет смысл когда уже пройдены все предыдущие ремонтные размеры.
Увеличение объема двигателя ВАЗ 2101, ВАЗ21063 за счет увеличения хода поршня.
Данный метод широко используется именитыми тюнинговыми ателье и заводами при создании новых автомобилей. Благодаря установке коленвала с увеличенным ходом — 80мм, вместо 66 вы можете увеличить объем двигателя до 1.5 ( двигатель 1.2), и до 1.6 ( двигатель 1.3 со стенками 79мм). Для того чтобы при запуске двигателя поршень не уперся в камеру сгорания, ведь ход поршня увеличился на 7мм, вам понадобятся более короткие, 129 -ые шатуны, или поршни со смещенным пальцем. Оба метода имеют свои плюсы и недостатки, но как показывает практика, использование качественных шатунов является более надежным вариантом, так — как не редко поршни со смещенным пальцем прогорают.
Важно понимать, что прогорание поршня в большинстве случаев является следствием детонации. Не каждый мастер говорит о том ( иногда он сам этого просто не знает), что при увеличения объема данным методом увеличивается степень сжатия, то есть объем камеры сгорания остается прежним, но ход поршня увеличивается, поэтому когда поршень подымается в верхнюю точку, он сжимает смесь сильнее, чем на стандартном вазовском моторе. И это хорошо, так как степень сжатия повышает мощность двигателя, производители спортивных автомобилей зачастую создают двигатели с высокой степенью сжатия, но водитель жигулей привык ездить на 92-ом бензине, а такой мотор будет хорошо работать на 95-ом. Детонацию определить очень просто, при невысокой скорости, минимальной, но которую еще вытягивает машина на четвертой передаче следует утопить педаль в пол, если вы услышите звонкий металлический звук с двигателя — это и есть детонация, некоторые называют данное явления — звон пальцев, но на самом деле это звуки неправильного сгорания топлива. Считается, что при резком утапливании педали с минимальной скорости на четвертой, считается нормой детонация в 2-3 секунды, но лучше отрегулировать зажигание так, чтобы детонации не было совсем, как отрегулировать зажигание вы можете узнать в статье о регулировке зажигания на ВАЗ 2101 — 2107.
Если вы решили пойти дальше, в плане прироста мощности, или крутящего момента очень положительно сказывается распределительный вал. Многие устанавливают 213-распредвал, от нивы с двигателем 1.7, он придает крутящего момента на низких и средних оборотах, в целом — это хороший вариант для комфортной езды. Водитель ранее водивший ВАЗ 2101, которому для динамичной езды приходилось постоянно выкручивать мотор, будет удивлен тяговитостью и отсутствием надрывного воя такого двигателя. При установке данного распредвала вам понадобится разрезная шестерня, или шестерня от 213-ой Нивы, не путайте с нивой с двигателем 1.6.
При сборке мотора не экономьте на прокладках, лучше возьмите максимально хорошего качества — это избавит вас от наблюдениями за выдавленным маслом. Комплектующие ( коленвал, шатуны, вкладыши, поршня и т.д) также представлены различного качества — не экономьте, купите хорошие запчасти — это даст вам гарантию того, что вы ездите на новом моторе.
Можно произвести увеличение объема двигателя ВАЗ 2101, ВАЗ 21063 путем замены блока но при установке 213-ого блока, который при коленвале с ходом 80мм, дает объем 1.7, вам самом -собой его нужно купить) , но и желательно вписать в техпаспорт, особенно если вы ездите за границу. В 213-блок можно установить не только родной коленвал, но и коленвал с ходом 84мм, он стоит 300$ и дает еще сто кубиков объема, при этом вам понадобятся короткие, 129-ые шатуны, чтобы поршень не уперся в камеру сгорания.
Создатель AutoBelyavcev. ru, Денис
Китайский производитель автозапчастей, автофильтров, поставщиков деталей двигателей
НОВЫЕ ПРОДУКТЫ
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Прокладки двигателя
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Лопасти вентилятора
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Муфта вентилятора
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
Вид бизнеса:
Производитель/завод, Торговая компания
Основные продукты:
Автозапчасти
,
Автоматический фильтр
,
Часть двигателя
,
Фильтр
,
Прокладка
,
Масляный фильтр
,
Запасная часть
,
Авто насос
,
. ..
Сертификация системы менеджмента:
ИСО 9001, ИСО 14000, ИАТФ16949
Доступность OEM/ODM:
Да
Мы очень динамичная и современная региональная компания, ориентированная на предоставление качественной продукции и лучший сервис в мире. У нас есть очень организованные кооператоры по дистрибуции на азиатском рынке.
Мы построили наши собственные заводы по производству прокладок с 1984 года. После 20 лет успешной работы в 2005 году мы приобрели часть акций у наших надежных поставщиков других автозапчастей, чтобы повысить конкурентоспособность нашего бизнеса на рынке.
В 2012 году мы создали собственную торговую компанию Ningbo Xurong …
Посмотреть все
Заводской вид
5 шт.
Производственная линия
Машины2
Роботизированная сварка
Упаковка
Автоматическая линия покраски
Пошлите Ваше сообщение этому продавцу
* От:
* Кому:
г-н Лесли Чжан
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
ВАЗ(ЛАДА)-2106 | RaceDepartment
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Значок ресурса
Войдите или зарегистрируйтесь, чтобы загрузить этот контент
Автор
aspec7878
Дата создания
Обзор Обновления (1) Отзывы (27) История Обсуждение
Задайте вопрос
Отзывы (27) История
ВАЗ-2106 , 1. 6, 74л.с. технические данные взяты из официальных заводских документов и чертежей
3d модель: Дмитрий Дзюбук и Алексей Алексеев (aspec7878 aka skip) физика: Александр Мерзляков (Buzy-Wuzy) и Евгений Дружинин -Выражаю благодарность за помощь в 3d моделировании: Snoopy -Помощь по звуку: Alexandr Showmebest
Реакции:
Драугнимир , VeloW , Death_SpecteR и еще 11
-исправить физику
-исправить кабину
-исправить звук
-и многое другое…
h0wo
2.00 звезда(ы)
Версия: 0.9.99
Не работает в AC 1.16(
Проголосовать за
1 Понизить
TheBeater04
5.00 звезда(ы)
Версия: 0.9.99
Будет ли когда-нибудь обновляться? В моей коллекции Лады этой штуки не хватает.
Голосовать за
1 Понизить
хугопор
3.00 звезда(ы)
Версия: 0.9.99
игра вылетает на экране загрузки
Upvote
1 Понизить
хаторет
1.00 звезда(ы)
Версия: 0.9.99
Не проблема поставить машину перед поездкой, но звук дерьмовый. Что делать? Обновите или удалите.
Голосовать за
0 Понизить
Паэро
2.00 звезда(ы)
Версия: 0.9.99
Хорошая модель, но кажется, что у нее отсутствует подвеска, так как настройки недействительны для вождения, по-видимому, высота машины недействительна (выделено красным)
Голосовать за
0 Понизить
Trippz87
4. 00 звезда(ы)
Версия: 0.9.99
Модель кажется хорошей, но я не могу водить машину: НАСТРОЙКИ НЕ ДЕЙСТВИТЕЛЬНЫ
Голосовать за
0 Понизить
Sn0w1eopard
4.00 звезда(ы)
Версия: 0.9.99
Какая забавная эта машина, доставляет массу удовольствия. Ездил на одном ирле, и это настоящий танк, этот мод великолепен! Спасибо
Проголосовать за
0 Понизить
Гранд Турист
5.00 звезда(ы)
Версия: 0.9.99
забавная машинка, отличный мод 🙂
Upvote
1 Понизить
Канард туалет
5.00 звезда(ы)
Версия: 0.9.99
Très bonne petite voiture, j’adore 🙂
Голосовать за
0 Понизить
тукий
5.00 звезда(ы)
Версия: 0.9.99
очень мило~!
Голосовать за
0 Понизить
мачакба
5.00 звезда(ы)
Версия: 0.9.99
Очень весело водить, но руль в кабине слишком высоко
Upvote
0 Понизить
Асламбек
5.00 звезда(ы)
Версия: 0.9.99
Хорошая работа! Спасибо!
Голосовать за
0 Понизить
Ишемия
5.00 звезда(ы)
Версия: 0.9.99
Да!!!!!!!!!!!!!!!
Голосовать за
0 Понизить
Лиска
4.00 звезда(ы)
Версия: 0.9.5
Мне очень нравится этот Автомобиль. В целом коробка передач кажется слишком новой для этого автомобиля.
Минусы отсутствует версия 240л.с. видел в википедии
Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.
/a121.gif)

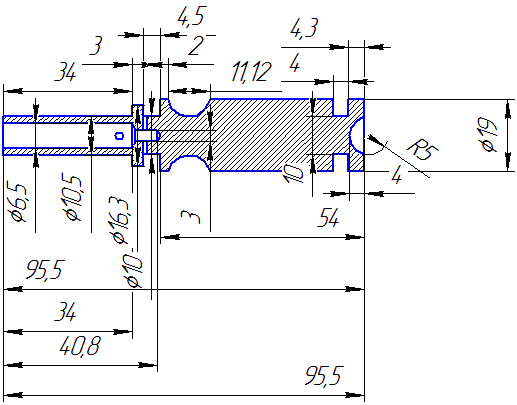

Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
71%)
Слева вверху имеется номер: 03. Эта марка эксплуатируется на следующих моторах: 2103, 21043, 21053, 21061, 2107
Эта модель не используется в двигателях инжекторного типа. Причина: отсутствие отверстий датчиков и других специальных узлов, используемых на этих типах моторов.
Блок комплектуется крышкой 21214-1002060. На ней находится держатель для датчика. Он показывает, в каком положении находится коленчатый вал.
. 11 12 18 ..
Тщательно вымойте блок цилиндров и очистите масляные каналы. Продув и просушив сжатым воздухом, осмотрите блок цилиндров. Трещины в опорах или других местах блока цилиндров не допускаются. 2. Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2). В течение двух минут не должно наблюдаться утечки воды из блока цилиндров. 3. Если наблюдается попадание масла в охлаждающую жидкость, то без полной разборки двигателя проверьте, нет ли трещин у блока цилиндров в зонах масляных каналов. Для этого слейте охлаждающую жидкость из системы охлаждения, снимите головку цилиндров, заполните рубашку охлаждения блока цилиндров водой и подайте сжатый воздух в вертикальный масляный канал блока цилиндров. 4. В случае появления пузырьков воздуха в воде, заполняющей рубашку охлаждения, замените блок цилиндров.
5. Проверьте плоскость разъема блока цилиндров с головкой с помощью линейки и набора щупов. Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Допуск плоскостности составляет 0,1 мм.
И что бы разобраться с этими неясностями я решил написать этот пост.
Более по подробней всё описано в статье (Замена прокладки головки цилиндров ВАЗ), рекомендую прочитать.
Если подобное переходит разумные границы необходимо замерить компрессию, по результату можно определить в чем проблема: клапанах или кольцах.
Привад ГРМ в двигателе ВАЗ 2103 цепной. Это движок с высоким блоком в этом его отличие от силового агрегата ВАЗ 2101. Большая высота блока позволила использовать на движке коленвал, имеющий увеличенный ход поршня, что в свою очередь обеспечило увеличение объема двигателя до 1,5 литров.
Если результаты замеров показали, что оси коленвала и цилиндров смещены настолько, что хонинговкой вопрос не решить, тогда, безусловно, только расточка блока избавит нас от покупки нового или же всего двигателя.
Но резьбовые отверстия присутствуют только на приливах, которые задействованы для установки оборудования. На унифицированном блоке цилиндров ВАЗ 21083, ниже места установки масляного фильтра, появился прилив и отверстия для установки датчика уровня масла. Для крепления головки блока на верхней плоскости имеются десять отверстий на М12х1.25. Блок цилиндров 21083 окрашивается в синий цвет.
Блок цилиндров 2110 может быть использован для сборки двигателя ВАЗ 21083. Блок 2110 окрашивается в серый цвет.
Внешне, конструктивно и по наличию мест для крепления оборудования, блок не отличается от модели 11193 или модели 21126. Однако блок цилиндров 11194 обладает скрытым отличием, эта особенность выгодно отличает его от других «переднеприводных» блоков.
При этом не нужно забывать, что огромное количество выпущенных ранее моторов являются втыковыми.
5
Это свидетельствует о том, что вкладыши нагружены неравномерно. Вероятная причина — они слишком узкие.
При взаимном перемещении между микронеровностями возникает контакт, что приводит к формированию рабочего микрорельефа поверхности. Результатом обкатки становятся снижение величины сил трения и уменьшение износа сопрягаемых деталей.
Отец легендарного автогонщика считал эту машину одним из самых надежных представителей своего сегмента.
Для сравнения: пробег редакционной Лады Ларгус с мотором Renault К4М составляет уже 125 000 км, при этом падения уровня масла на щупе не наблюдается вовсе.
Реновские моторы тоже устарели?».
Цилиндры двигателей расположены вертикально в один ряд и объединены в блок.
Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля.
Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала.
При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;
Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.
Вытеснителем называют объем металла, который находится выше плоскости днища.
youtube.com/embed/1rVj7JkxYVc»>
Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.
Возростающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.
В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.
Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром.
Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.
, 82 л.с.)
8 (мм)
Как и в любом другом двигателе, поршни ВАЗ-21213 имеют строго определенные размеры по всем параметрам. Конечно, имеются предельные допуски, но они отличаются в сотых долях миллиметра.
0 .. 82.010 мм для класса А до 82.040…82.050 для класса Е.
Так как цифры могут затереться и исказить информацию, в качестве маркировки ремонтного используются геометрические фигуры: треугольник для первого размера и квадрат для второго. Они наносятся рядом со стандартной маркировкой.
8
уп
Molykote+палец+порш. кольца) (производство г.Кострома)
Molykote+палец+порш. кольца) (производство г.Кострома)
1004015-Р3. Комплект поршней на двигатель ВАЗ-21011, ВАЗ-2106, ВАЗ-2121 80.00 мм. Старые запасы/11.gif)
Может быть если вы ездите не много, качественная работа по подобной расточке имеет смысл, но если вы мотаетесь по 50 000км в год, а может и более- следует понимать, что следующей расточки у подобного мотора уже не будет, точить его просто некуда. А вдруг повредившийся поршень процарапает стенку цилиндра?- при такой «предельной» расточке, вам прийдется менять блок двигателя. Если вы проделываете процедуру расточки на двигателе 1.3, со стенками 79мм, вы можете максимум расточить его до 82мм, при ходе поршня в 66мм ( ход поршня на классических двигателях 2101-21063 1.2, 1.3л) вы также получите дополнительные сто кубиков. Стоит понимать, что подобный метод увеличения объема не даст значительной прибавки в крутящем моменте, или мощности, увеличивать объем таким образом имеет смысл когда уже пройдены все предыдущие ремонтные размеры.
Благодаря установке коленвала с увеличенным ходом — 80мм, вместо 66 вы можете увеличить объем двигателя до 1.5 ( двигатель 1.2), и до 1.6 ( двигатель 1.3 со стенками 79мм). Для того чтобы при запуске двигателя поршень не уперся в камеру сгорания, ведь ход поршня увеличился на 7мм, вам понадобятся более короткие, 129 -ые шатуны, или поршни со смещенным пальцем. Оба метода имеют свои плюсы и недостатки, но как показывает практика, использование качественных шатунов является более надежным вариантом, так — как не редко поршни со смещенным пальцем прогорают.
Детонацию определить очень просто, при невысокой скорости, минимальной, но которую еще вытягивает машина на четвертой передаче следует утопить педаль в пол, если вы услышите звонкий металлический звук с двигателя — это и есть детонация, некоторые называют данное явления — звон пальцев, но на самом деле это звуки неправильного сгорания топлива. Считается, что при резком утапливании педали с минимальной скорости на четвертой, считается нормой детонация в 2-3 секунды, но лучше отрегулировать зажигание так, чтобы детонации не было совсем, как отрегулировать зажигание вы можете узнать в статье о регулировке зажигания на ВАЗ 2101 — 2107.
При установке данного распредвала вам понадобится разрезная шестерня, или шестерня от 213-ой Нивы, не путайте с нивой с двигателем 1.6.
ru, Денис
each(imageUrls, функция(imageUrl){}}
..
У нас есть очень организованные кооператоры по дистрибуции на азиатском рынке.
6, 74л.с.
00 звезда(ы)
