Регулировка карбюратора «Солекс» на автомобиле ВАЗ «Нива»

Опубликовано:

21.03.2017

Карбюратор любого автотранспортного средства следует постоянно поддерживать в полностью исправном состоянии. Ведь из-за его неправильной работы в двигателе может возникнуть целый ряд неисправностей и, как итог, появится причина для серьёзного ремонта. В случае когда мотор вашего авто «Нива» 2121 или 2131 не хочет запускаться, а если и завёлся, то работает неустойчиво либо сразу глохнет — и всё это сочетается с повышенным расходом топлива, значит, проблема точно кроется в карбюраторе. Но не спешите обращаться в автосервис для ремонта или покупать новый, т. к., вполне вероятно, требуется регулировка карбюратора «Солекс» на автомобиле ВАЗ «Нива», причём сделать это можно самостоятельно в обычном гараже.

Установленный на «Ниве» карбюратор устроен практически так же, как и на других автомобилях семейства ВАЗ. То есть его конструкция включает в себя основные элементы в виде поплавковой камеры, жиклёра, диффузора, диафрагмы, игольчатого клапана, экономайзера, электромагнитного запорного клапана, воздушной и дроссельной заслонок.

Автомобиль «Нива» 21213 оснащается карбюратором типа «Солекс» — этот агрегат обеспечивает высокую производительность при минимальном расходе бензина. Среди автолюбителей бытует мнение, что этот карбюратор довольно «капризный» и очень часто начинает некорректно работать. На самом же деле, причина проблемы заключается в халатности самого водителя, использующего топливо низкого качества с примесями в большом количестве. Устройство требовательно к качеству бензина, поскольку его забор осуществляется с самой нижней точки поплавковых камер. Помимо этого, даже если на «Ниве» стоит должным образом настроенный карбюратор «Солекс», проблемы в его работе могут возникнуть из-за несвоевременной замены и критического засорения топливного фильтра.

Что касается автомобиля «Нива» 2121, то на его двигателе, помимо «Солекса», может устанавливаться карбюратор «Озон». Но в этой статье мы затронем технологию регулировки устройства только ранее упомянутого типа. Ознакомившись с нижеприведённым руководством, вы сможете самостоятельно выполнить все основные настройки.

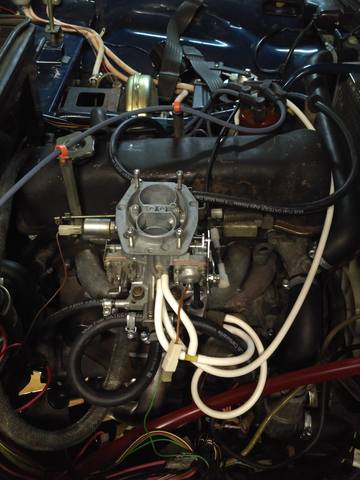

На машинах Нива устанавливаются карбюраторы Озон или Солекс

Регулировка карбюратора «Солекс» своими руками

Главная цель настройки карбюратора заключается в том, чтобы обеспечить устойчивую работу двигателя на всём диапазоне оборотов. Ряд регулировочных операций могут быть выполнены только опытным мастером в специально созданных условиях мастерской. Однако некоторые настройки вы можете произвести самостоятельно, добившись при этом весьма достойного результата.

Итак, для начала выясним, как проводится регулировка поплавковой камеры с целью установки оптимального уровня топлива. Обычно к этой процедуре прибегают после того, как был заменён игольчатый клапан. Для этого следует демонтировать крышку карбюратора, после чего положить её на чистую поверхность поплавками вверх. Воспользовавшись штангенциркулем, измерьте расстояние между прокладкой крышки и самой удалённой точкой каждого поплавка. Если это расстояние равно 34–35 мм, значит, всё в порядке. В противном случае зазор нужно отрегулировать при помощи язычка и рычагов путём их подгибания в одну или противоположную сторону.

Необходимо установить опорную поверхность язычка таким образом, чтобы она располагалась строго перпендикулярно по отношению к оси игольчатого клапана. Наличие зазубрин и вмятин не допускается. Устанавливая крышку на место, удостоверьтесь, что поплавки при движении не соприкасаются со стенками поплавковой камеры. Если потребуется, также подогните рычаги поплавков.

Как отрегулировать пусковую систему

Существует несколько способов, позволяющих корректно отрегулировать пусковую систему карбюратора «Солекс» автомобиля «Нива» 21213, но чаще всего применяют два основных: по величине зазора у кромок заслонок и по оборотам коленвала. Первый метод предполагает снятие устройства, а второй применяют, когда карбюратор установлен на автомобиль. Рассмотрим каждый из этих вариантов.

Если вы сняли карбюратор для проведения ремонтных работ, то есть смысл применить первый способ. В этом случае регулировка заключается в установке оптимального зазора между нижней кромкой дроссельной заслонки и стенкой смесительной камеры — его величина должна составлять 1,1 мм. Настройка осуществляется винтом под ключ 7 мм (или шлицевую отвёртку). Перед тем как проводить эту операцию, установите в крайнее положение рычаг воздушной заслонки, полностью закрыв её, — для этого рычаг следует повернуть до упора против часовой стрелки. Таким образом, вы взвели пусковое устройство, привели его в рабочее состояние. В аналогичном положении должен находиться рычаг, когда производится установка зазора между нижней кромкой воздушной заслонки и стенками камеры. В крышке диафрагменного механизма расположен винт, поворотом которого вы сможете установить величину зазора в 3 мм, предварительно ослабив контргайку. Одновременно с этим установите шток диафрагмы в такое положение, чтоб он соприкасался с регулировочным винтом. Если вы следовали инструкции и регулировка завершилась успешно, не забудьте зафиксировать винт при помощи контргайки. Все замеры можно проводить при помощи специального щупа или проволоки соответствующего диаметра.

Что касается второго способа, применяемого в процессе настройки пусковой системы, то большинство знающих автолюбителей предпочитают именно его, поскольку в этом случае регулировка карбюратора «Солекс» на «Ниве» 2121 занимает гораздо меньше времени. Порядок действий следующий:

1. Для начала необходимо обеспечить свободный доступ к карбюратору, что требует снятия воздушного фильтра.
2. Вытяните до упора манжетку управления воздушной заслонкой (подсос) и заведите двигатель (предполагается, что он заранее был прогрет).
3. При помощи плоской отвёртки принудительно приоткройте откройте воздушную заслонку на 1/3.
4. Далее, поворотом винта, расположенного рядом с рычагом управления дроссельной заслонкой, установите обороты коленвала на 3200 об/мин.
5. Теперь воздушную заслонку следует отпустить, после чего ослабьте контргайку регулировочного винта пускового устройства и при помощи шлицевой отвёртки поверните винт, пока частота вращения не уменьшится до 3000 об/мин.
6. После того как вы затяните контргайку, можете считать настройку пусковой системы завершённой.

Если в вашем распоряжении имеется газоанализатор, то все работы по настройке пускового устройства можно провести, ориентируясь на рекомендуемое количество оксида углерода (CO) в отработавших газах. В случае когда при вытянутом до упора подсосе содержание оксида углерода составляет 8%, настраивать ничего не нужно. Если же эта величина меньше, значит, необходимо закрутить винт на крышке диафрагменного механизма. И наоборот, при превышении процентного содержания CO в выхлопе этот винт выкручивают и проводят повторные замеры.

Как проводится регулировка холостого хода

К настройке системы холостого хода прибегают в тех случаях, когда требуется улучшить устойчивость работы двигателя. А также правильно выполненная настройка карбюратора «Нива» 21213 «Солекс» по части холостого хода обеспечивает минимальный выброс оксида углерода вместе с отработавшими газами. Наиболее быстро и точно провести регулировку позволяет газоанализатор. Если же этого устройства у вас нет в распоряжении, можно обойтись показаниями тахометра. Этот тип регулировочных работ должен проводиться с включёнными электроприборами (например, фары, вентилятор и т. п.).

На запущенном и прогретом до рабочей температуры (80–90 градусов) двигателе поверните винт количества смеси для установки частоты вращения коленчатого вала в пределах 850–900 об/мин. После этого при помощи шлицевой отвёртки начинайте заворачивать винт качества, пока не добьётесь снижения оборотов двигателя до значения 800 об/мин.

Оперируя винтами качества и количества, добейтесь оптимального значения оборотов двигателя

Это самый распространённый способ регулировки карбюратора «Солекс» на «Ниве» 21213 и большинстве других автомобилей семейства ВАЗ. Производить настройки с его применением можно регулярно, но даже если вы интенсивно эксплуатируете автомобиль, их частота не должна превышать 3–4 раз в год. В целом же специалисты рекомендуют настраивать холостой ход дважды в год — весной и осенью.

Правильно выполненная настройка карбюратора обеспечит ровную и бесперебойную работу мотора на любых оборотах. В то же время вы ощутите заметное снижение расхода топлива, а уровень выбрасываемых в атмосферу вредных веществ будет соответствовать норме. Кроме того, выполнив регулировку своими руками, вы сэкономите на услугах СТО.

Регулировка карбюратора ваз 21213 своими руками

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

• С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
• При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
• Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
• После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин.

больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отсоединяем наконечник продольной тяги привода от кронштейна на клапанной крышке (см. Снятие карбюратора с двигателя).

Ключом «на 8» ослабляем контргайку наконечника (для наглядности операцию показываем на снятой тяге).

Отворачивая или заворачивая наконечник, добиваемся правильной регулировки.

Проверяем также расстояние между центрами наконечников поперечной тяги, которое должно быть 80 мм.

Если диапазона регулировки не хватает (заслонки не открываются полностью), подгибаем вверх педаль «газа».

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка. Снимаем крышку карбюратора (см. Разборка карбюратора).

Положив крышку карбюратора горизонтально поплавками вверх, измеряем штангенциркулем расстояние от прокладки крышки до самой удаленной точки каждого поплавка.

Оно должно быть в пределах 34– 35 мм для обоих поплавков.

Зазор регулируем подгибанием язычка или рычагов поплавков

Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин.

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Регулировка пускового устройства

При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.

Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор «С», равный 1,1 мм.

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка – винт количества, красная – винт качества

После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность.
