Регулировка клапанов двигателя Toyota 4A-GE
________________________________________________________________________________________
Двигатели Toyota
4A-GE автомобилей Тойота Королла, Тойота Селика, Тойота Карина (АЕ101,
АЕ111)
Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия.
— Снимите крышку маслозаливной горловины.
— Убедитесь, что видна метка на распределительном валу впускных клапанов.
Снимите крышку головки блока цилиндров
Двс Toyota 4A-GE (АЕ92, AW11 и АТ160)
— Снимите защитную крышку высоковольтных проводов системы зажигания
— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники.
— Снимите шкив и ремень привода насоса охлаждающей жидкости.
— Снимите защитный кожух электропроводки двигателя, защитные крышки №3 и №2 ремня ГРМ.
— Отверните болты и снимите центральную крышку головки блока цилиндров.
— Отверните колпачковые гайки, снимите шайбы и крышки головки блока цилиндров.
Двс Toyota 4A-GE автомобилей Тойота Королла, Тойота Селика, Тойота Карина (AE101, AE111)
— Снимите бачок омывателя.
— Снимите защитную крышку №3 ремня ГРМ
— Снимите защитную крышку высоковольтных проводов системы зажигания.
— Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники.
— Отверните колпачковые гайки, снимите шайбы и крышку головки блока цилиндров.
Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия.
Поверните шкив коленчатого вала по часовой стрелке и совместите канавку на шкиве с меткой «0»на крышке №1 ремня привода распределительного вала (для двигателя модели AW11 канавка на шкиве совмещается со специальным указательным штифтом).
Номинальный тепловой зазор в клапанах (на холодном двигателе).
Впускных:
4A-GE (AE101, AE111) — 0,19-0,29 мм
Выпускных:
4A-GE (АЕ92, AW11 и AT160) — 0,20-0,30мм
4A-GE (АЕ101, АЕ111) — 0,39 — 0,49 мм
Поверните коленчатый вал на 1 оборот (3600) и снова совместите канавку
на шкиве с соответствующей меткой и проверьте зазоры в клапанах.
Двигатели (АЕ92, AW11 и АT160)
Отрегулируйте тепловой зазор в клапанах.
Замените регулировочную шайбу:
— Поверните коленчатый вал таким образом, чтобы выступ кулачка клапана, в котором регулируется зазор, был ориентирован вверх и не касался толкателя.
— С помощью подходящего приспособления нажмите на толкатель клапана и разместите приспособление между распределительным валом и толкателем клапана; после чего удалите приспособление.
— Удалите регулировочную шайбу с помощью небольшой отвертки и магнита.
— Установите новую регулировочную шайбу, положите шайбу на толкатель клапана, приспособлением нажмите на толкатель и уберите приспособление
— Заново проверьте зазор.
Toyota (АЕ101, АЕ111)
Отрегулируйте тепловой зазор в клапанах.
В данных двигателях для
регулировки теплового зазора в клапанах требуется демонтаж
распределительных валов и толкателей клапанов. Снимите ремень ГРМ.
При снятом ремне ГРМ не поворачивайте распределительные и коленчатый валы, чтобы избежать соударения поршней и клапанов. Перед снятием распределительных валов необходимо повернуть коленчатый вал на 45° против часовой стрелки.
Перед установкой ремня ГРМ двигателя Тойота 4A-GE автомобилей Toyota Corolla, Toyota Celica, Toyota Carina, сначала совместите метки на шкивах распределительных валов и крышке головки блока, а затем поверните коленчатый вал на 45° по часовой стрелке, до совмещения меток. Отрегулируйте тепловые зазоры во впускных клапанах.
— Удерживая распределительный вал впускных клапанов за шестигранную часть, отверните болт крепления зубчатого шкива (с механизмом VVT в сборе).
— Снимите зубчатый шкив (с механизмом VVT в сборе).
— Снимите уплотнительное кольцо.
— Отверните болты крепления крышек подшипников и снимите крышки.
— Снимите распределительный вал впускных клапанов.
— Снимите толкатели клапанов и регулировочные проставки.
— Используя стрелочный индикатор, измерьте толщину регулировочной проставки.
— Установите выбранные регулировочные проставки и толкатели клапанов.
— Нанесите моторное масло на шейки подшипников и кулачки распределительного вала.
— Установите распредвал двигателя.
— Установите крышки подшипников, начиная с первой, в соответствии с метками.
— Равномерно затяните болты крепления крышек подшипников (кроме первой),
за 3 — 4 прохода (окончательный МЗ = 17,5 Нм).
— Снимите переднюю крышку и очистите контактные поверхности крышки и головки блока растворителем.
— Нанесите консистентную смазку на рабочую кромку сальника и установите сальник на распредепительный вал. Установите сальник правильно его сориентировав. Устанавливайте сальник до упора в расточку головки блока.
— Нанесите герметик на контактную поверхность передней крышки. Установите переднюю крышку и затяните болты крепления, за 3 — 4 прохода (окончательный МЗ = 17,5 Нм). Установите переднюю крышку не позже пяти минут после нанесения герметика, в противном случае герметик должен быть снят и нанесен свежий. Не запускайте двигатель в течении двух часов после установки крышки.
— Нанесите моторное масло на новое уплотнительное кольцо и установите кольцо в канавку распределительного вала.
— Аккуратно, чтобы не повредить уплотнительное кольцо, установите
зубчатый шкив (с механизмом VVT в сборе), совместив штифт распредвала с
отверстием в шкиве.
— Удерживая распределительный вал впускных клапанов за шестигранную часть, затяните болт крепления зубчатого шкива (МЗ = 60 Нм).
Регулировка тепловых зазоров в выпускных клапанах двигателей Toyota 4A-GE автомобилей Тойота Королла, Тойота Селика, Тойота Карина производиться аналогичным образом, с учетом следующего:
— Перед тем, как отвернуть болт крепления зубчатого шкива, снимите распределитель зажигания.
— Удерживайте распределительный вал выпускных клапанов за шестигранную часть.
— Установите крышки подшипников, начиная с первой, в соответствии с метками.
— Нанесите герметик на контактную поверхность передней крышки.
— После того, как затянули болт крепления зубчатого шкива, установите распределитель зажигания и закрепите его.
Проверьте тепловой зазор в клапанах. Установите ремень ГРМ. Установите крышку головки блока цилиндров.
Двигатели (АЕ92, AW11 u AT160)
— Очистите контактную поверхность головки блока цилиндров и крышек.
— Нанесите герметик на участки головки блока цилиндров.
— Установите прокладки на боковые крышки головки блока цилиндров.
— Установите 2 боковые крышки головки блока цилиндров, закрепив их 4-мя колпачковыми гайками, установленными через уплотнительные шайбы.
— Установите прокладку на центральную крышку головки блока цилиндров.
— Закрепите центральную крышку 6-ю болтами.
— Установите прокладки под защитные крышки №2 и №3 ремня привода ГРМ.
— Установите крышки, вместе с кронштейном для высоковольтных проводов и закрепите их 7-ю болтами.
— Установите шкив насоса охлаждающей жидкости и ремень привода генератора и насоса охлаждающей жидкости.
— Подсоедините высоковольтные провода к свечам зажигания
— Установите защитную крышку высоковольтных проводов системы зажигания.
Двигатель Тойота 4A-GE автомобилей Toyota Corolla, Toyota Celica, Toyota Carina (AE101, AE111)
— Очистите контактную поверхность головки блока цилиндров и крышки.
— Нанесите герметик.
Установите крышку головки блока цилиндров, шайбы и затяните колпачковые гайки (МЗ — 8 Нм)
— Установите крышку не позже пяти минут после нанесения герметика, в противном случае герметик должен быть снят и нанесен свежий.
— Не запускайте двигатель в течение двух часов после установки крышки.
— Подсоедините высоковольтные провода к свечам зажигания.
— Установите защитную крышку высоковольтных проводов системы зажигания.
— Установите защитную крышку №3 ремня ГРМ.
— Установите бачок омывателя.
________________________________________________________________________________________
________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
- Автосигнализация Старлайн А6
- Автосигнализация Старлайн А8
- Автосигнализация Старлайн А63
- Автосигнализация Старлайн А92
- Автосигнализация Старлайн А94
- Автосигнализация Старлайн В6
- Автосигнализация Старлайн В92
- Автосигнализация Старлайн В94
- Автосигнализация Старлайн Е90 Е91
_________________________________________________________________________________________
- Двигатель Toyota 3S-FE
- Двигатель Toyota 3S-GE
- Двигатель Toyota 4A-GE
- Двигатель Toyota 1AZ-FE
- Двигатель Mitsubishi 4G63
- Двигатель Mitsubishi 4G69
- Двигатель Mitsubishi 4G15
- Двигатель Mitsubishi 4G18
- Двигатель Mitsubishi 4M40
- АКПП ZF 5HP19
- АКПП ZF 6HP26 Ауди
- АКПП ZF 6HP19
- АКПП U250E
- АКПП Mitsubishi A4BF3
- Вариатор CVT
- АКПП Aisin Warner AW60-40LE
- АКПП Mitsubishi A4BF3
- Ремонт Kia Rio
- Ремонт Nissan Almera
- Ремонт Opel Astra
- Ремонт Renault Duster
- Ремонт Renault Logan
- Ремонт Renault Megane
- Ремонт Renault Megane 2
- Ремонт Renault Sandero Stepway
- Ремонт Renault Scenic
- Ремонт Toyota Corolla
- Ремонт Volkswagen Polo
- Ремонт Ford Focus
- Ремонт Ford Focus 2
- Ремонт Ford Fusion
- Ремонт Ford Mondeo
- Ремонт ВАЗ-2110
- Ремонт Лада Гранта
- Ремонт Лада Калина
регулировка, зазоры,гнет ли, шайбы регулировочные
Главная » Двигатели
Двигатели
Автор Михаил На чтение 5 мин Опубликовано Обновлено
В современных автомобилях встречается два и более клапана на цилиндр двигателя. Роль первого (впускного) заключается в запуске топливно-воздушной смеси, роль второго (выпускного) состоит в выпуске отработанных газов. Клапаны приводятся в действие специальным газораспределительным или клапанным механизмом. Во время работы мотора клапаны расширяются, а когда двигатель автомобиля заглушен между ними должно присутствовать определенное расстояние.
В случае неправильной регулировки двигатель работает не эффективно, а ресурс деталей уменьшается. При увеличенных зазорах появляется отчетливый металлический стук, мощность двигателя снижается, в то время как при заниженных подгорают седла клапанов и снижается ресурс силовой установки. Владельцам автомобилей с двигателем 4A-FE важно знать, гнет ли клапана и нуждаются ли они в регулировке.
При обрыве ремня ГРМ у двигателя 4A-FE клапана не гнет.
Содержание
- Регулировка клапанов
- Зачем корректировать зазоры клапанов
- Условия и особенности проведения работ
- Заключение
Регулировка клапанов

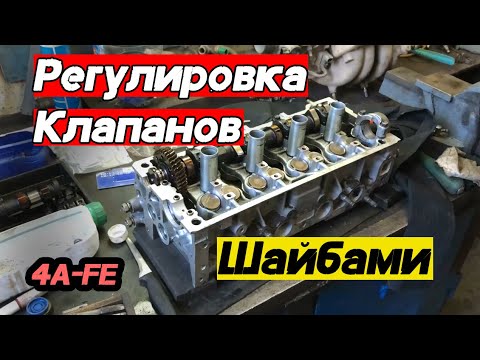

Чтобы отрегулировать зазоры клапанов 4A-FE не обязательно обращаться на станцию технического обслуживания, процедуру возможно выполнить собственными силами. План-технология регулировки для мотора 4A-FE:
