Реле стартера ВАЗ 2114 – учимся определять и чинить поломки + Видео » АвтоНоватор

Часто многие владельцы ВАЗ 2114 сталкиваются с ситуацией, когда автомобиль не заводится или заводится очень плохо. Причин такого поведения авто может быть очень много, но первым делом все ищут неполадки в стартере. Одной из основных проблем в его работе является реле.

Причины и следствия – почему автомобиль не завелся?

Нежелание автомобиля завестись часто кроется в разряженном аккумуляторе. Особенно проблема актуальна в зимнюю пору года, когда на улице температура ниже нуля. Нехватку энергии для старта можно определить по звуку – если слышен резкий, неприятный шум стартера, который пытается прокрутить и завести двигатель, то пришло время подзарядиться. В этом случае необходимо аккумулятор частично или полностью зарядить, если же время не терпит, можно «прикурить» от другого автомобиля.

Стоит также проверить, нету ли обрыва цепи в контактной группе зажигания. Частичное отсоединение контактов происходит при повороте ключа в механизме зажигания ВАЗ 2114, в этом случае стартер даже не будет пытаться провернуться. Чтобы исправить данную поломку, необходимо снять пластик с колонки руля и переподключить контакты зажигания. В некоторых случаях необходимо поджать эти клеммы плоскогубцами.

Отсутствия контактной массы на стартере у ВАЗ 2114 также является частой проблемой этой серии автомобилей. В связи с немного неудачной конструкцией рамы двигателя стартер очень плохо защищен от прямого попадания воды и потому на его контактах образуются ржавчина. Если вы столкнулись с этой проблемой, то необходимо заново зачистить контактный провод и прикрутить его на втягивающее реле стартера. Перед проведением этой процедуры нужно снять клеммы с аккумулятора.

Ремонт стартера – как починить?

Из строя может выйти и сам стартер ВАЗ 2114. В этом случае понадобится его полная замена или основательный ремонт. Для начала отключите реле стартера от блока управления. Находится он внутри салона, с левой стороны рулевой колонки. На фото или схеме по маркировке вы найдете, какие именно предохранители нужно отключить. Если есть возможность, можно их и заменить.

Втягивающее реле стартера – устройство, принцип работы которого заключается в передачи тока от аккумулятора на стартер. Происходит это под воздействиям электромагнитного клапана. Как выглядит эта деталь, вы можете увидеть на фото. Именно втягивающее реле предотвращает сгорание обмотки стартера. Если бы его не было, то шел бы постоянный ток от аккумулятора. Втягивающее реле на моделях ВАЗ 2114 находится сверху на стартере, к нему подключается два провода, от зажигания и аккумулятора.

Эти контакты должны быть хорошо защищены от воздействия внешних факторов. Желательно перемотать их изоляционной лентой, это обезопасит их от короткого замыкания.

Чтобы заменить втягивающее реле стартера, необходим небольшой набор инструментов, а именно несколько ключей на 10 и 8, плоская отвертка и само устройство. Реле стартера в автомобиле ВАЗ 2114 расположено таким образом, что для его замены не нужно снимать полностью весь стартер. Стартер стоит снимать только в том случае, если необходимо провести полный его осмотр и выявления других причин поломки.

Втягивающее реле необходимо снимать аккуратно, чтобы втягивающий сердечник остался внутри. Особое внимание нужно уделить пружине – важно, чтобы она не осталась в стартере, потому что извлечь ее оттуда будет весьма проблематично. В комплекте нового реле нету сердечника, он приобретается отдельно, а пружина есть.

При попытке завести авто втягивающее реле стартера может издавать щелчки – в этом случае нужно заменить такое устройство, как бендекс. Бендекс отвечает за прокрутку стартера и шестеренок двигателя. Расположено оно внутри самого стартера. При оборотах стартера устройство изнашивается, и время от времени требуется его полная замена.

Замена обмотки и щеток – делаем сами!

Если звуков никаких нет, но авто по-прежнему не заводится, тогда необходимо проверить обмотку реле – она может быть сгоревшей.  В этом случае, помимо замены самой обмотки, необходимо выяснить причину перегорания предыдущей и устранить ее, чтобы поломка больше не повторялась. Поможет в этом любой опытный электрик.

Не стоит также забывать о щетках в реле стартера, которые стираются от длительного использования и постоянной нагрузки. В результате щетки могут неплотно прилегать к крутящему коллектору, из-за чего образуется плохой контакт и стартер не может выполнить нужное количество оборотов, чтобы завести двигатель автомобиля. В ВАЗ 2114 щетки реле стартера можно заменить самому, они не требуют дополнительной пропайки. Купить их можно в любом автомагазине. Стоит отметить, что щетки к данной модели стартера подойдут и от других автомобилей ВАЗ.

Оцените статью: Поделитесь с друзьями!

Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

  1. Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
  2. Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
  3. Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
  4. Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
  5. Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
  6. При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

  • Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
  • Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.
  • Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
  • После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

  • отсутствие контакта в необходимой точке;
  • наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

  1. Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
  2. Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
  3. Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
  4. Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:
  • подменить заведомо исправной деталью.
  • испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
  • кратковременно перемкнуть гнёзда колодки 30, 87.
  • подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета).
    Позитивный результат указывает на дефект детали. Способ ремонта – замена.
  1. Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.
  • Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
  • Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
  • Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.
  1. Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера.
    Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
  2. Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

  • сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
  • снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера

Схема установки реле стартера

Порядок замены реле стартера

  1. Отключить, удалить аккумуляторную батарею.
  2. Снять воздушный фильтр.
  3. Отключить подведенные провода.
  4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
  5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

Что есть свеженького? 07.06.2021

В данной статье содержится информация о том, как происходит бронирование автомобиля. Сложный ли это процесс?...

Далее 07.06.2021

В данной статье содержится информация о том, для чего нужна покраска раптором и какие есть плюсы её...

Далее 03.06.2021

Если в процессе езды на своем автомобиле вы начинаете слышать из под передней оси неприятные и странные стуки,...

Далее 03.06.2021

VIN check, или проверка автомобиля по VIN коду, осуществляется для получения дополнительной информации об...

Далее

Не работает или плохо крутит » НаДомкрат

В электрической схеме запуска двигателя внутреннего сгорания современного автомобиля пусковой стартер это один из главных агрегатов. Он приводит в движение коленвал силовой установки до тех пор пока не произойдет возгорание топливовоздушной смеси и распредвал не станет раскручиваться самостоятельно.

Стартер ВАЗ 2114

Устройство и схема подключения стартера ВАЗ 2114

Схема подключения стартера ВАЗ 2114

Автомобильный стартер является электрическим двигателем постоянного тока и имеет достаточно сложную конструкцию. В процессе эксплуатации этого агрегата могут возникать различные неполадки и чтобы разобраться, например, почему не крутит стартер на ВАЗ 2114, требуется хорошо представлять как он устроен и каким образом составлена схема включения стартера ВАЗ 2114.

На машине устанавливается электростартер модели 5712.3708. Основными частями этого устройства являются:

  • подвижная часть — якорь, вращающийся на валу внутри неподвижного статора на котором закреплены четыре магнита, являющиеся полюсами статора;
  • тяговое или втягивающее реле, которое при повороте ключа зажигания подает сигнал на раскрутку якоря;
  • бендикс, она же обгонная муфта, которая предназначена для того чтобы зацепить маховик двигателя;
  • корпус, в котором размещаются все рабочие элементы электростартера, он закрывается двумя крышками. К корпусу электродвигателя крепится втягивающее реле.

Главная задача этого электродвигателя — раскрутка маховика ДВС, поэтому в момент запуска он испытывает большие нагрузки при создании крутящего момента.

Исходя из этого, требуется особое внимание уделять тому как закреплен этот агрегат к блоку двигателя, чтобы его не сорвало с крепежных болтов.

Включается этот электродвигатель с помощью выключателя зажигания. Когда поворачивается ключ, электрический сигнал от АКБ, через выключатель и монтажный блок поступает на обмотки втягивающего реле. Контакты замыкаются и сигнал проходит на электрообмотку якоря.

Из-за каких неисправностей не вращается стартер ВАЗ 2114

В исправном состоянии электростартер срабатывает сразу после поворота ключа и энергично раскручивает маховик до того момента, как заработает клапанно-поршневая группа. При этом водитель не слышит никаких посторонних звуков, весь процесс запуска занимает от пяти до десяти секунд.

При обычных нагрузках ток вырабатываемый стартером составляет 120-150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 и даже 700 А. Это серьезное испытание для этого электроагрегата, поэтому профессионалы не рекомендуют держать ключ на запуске дольше 15 секунд, а повторные попытки запуска надо делать с перерывом не менее тридцати секунд.

По мере того как электростартер испытывает серьезные нагрузки в процессе эксплуатации, могут возникать неполадки, которые проявляются самым разным образом.

Ключ повернут на запуск, втягивающее реле стартера ВАЗ 2114 не работает, якорь стартера не вращается.

  • В первую очередь надо проверить контакты проводов на аккумуляторе и электростартере. Необходимо очистить свинцовые выводы аккумуляторной батареи и все контакты на агрегатах. Окисление проводки это наиболее часто встречающаяся причина неработающего стартера.
  • Возможной причиной «молчащего» электростартера бывает разряженная или неработающая батарея аккумулятора. Требуется замерить емкость всех банок, она должна быть не меньше 1,25. Если ниже, надо поставить АКБ на зарядку.
  • В одной из электрообмоток реле, так называемой втягивающей, произошло КЗ между витками. В этом случае требуется поменять полностью поменять запчасть.
  • Один из источников подобного отказа — это разрыв, который произошел в проводке подводящей электроток к тяговому реле стартера на ВАЗ 2114. Чтобы найти этот отказ надо проверить контакт между штекером электродвигателя «50» и штекером выключателя зажигания.
  • Нет замыкания между штекерами «30» и «50» контактной части. Необходимо заменить вышедшую из строя запчасть.
  • Заедает якорь электростартера. Вручную проверить легкость его вращения.

При попытке запуска плохо крутит стартер или его якорь вообще не вращается, при том что втягивающее реле срабатывает.

  • Такое «поведение» электростартера возможно, когда АКБ слабо заражена или свинцовые контакты на аккумуляторе слегка окислились. Сигнал от аккумуляторной батареи поступает, но он слишком слаб, для того чтобы раскрутить якорь.

Важным требованием к водителю является необходимость постоянно контролировать, чтобы все контактные соединения электросхемы включения стартера не имели следов окисления. После зачистки желательно смазать их. Для этого подойдет даже вазелин.

  • Также следует проверить контактные соединения как на АКБ, так и на тяговом реле и электростартера. Кроме окисления надо обязательно проверить насколько хорошо затянуты контактные болты и гайки, потому что ослабленные соединения также образуют плохой контакт и недостаточный заряд для раскрутки электрического агрегата. При слабо затянутых контактах, возможно образование КЗ и подгорание проводов, их также следует проверять.
  • Эта неисправность может проявляться при износе щеток или подгорания коллектора. Если такие повреждения обнаружены, то надо поменять вышедшие из строя детали.
  • Более серьезной причиной, требующей полной разборки агрегата, является замыкание в обмотке якоря. В этом случае требуется его замена.
  • На запуске втягивающее реле срабатывает несколько раз, а затем отключается. При этом на ВАЗ 2114 не крутит стартер.
  • При любой неисправности, когда не работает стартер на ВАЗ 2114, в первую очередь надо проверять работоспособность АКБ и отсутствие окисления на контактах. В случае необходимости надо поставить батарею на зарядку или очистить контакты от окислов, особое внимание проводу от АКБ до штекерного контакта «50» на электростартере.
  • Если проявляются такие «симптомы», а АКБ полностью заряжена, то возможно, в обмотке тягового реле, которая называется удерживающая, произошел обрыв или КЗ. В таком случае выход один — замена реле.

Стартер включается, якорь вращается, а маховик не крутится.

  • Бендинкс пробуксовывает, после проверки электродвигателя на стенде бендикс надо поменять.
  • Подобная неисправность может возникнуть, если придут в негодность шестерни стартерного редуктора. Для устранения неисправности надо заменить редуктор.

После запуска двигателя стартер вращается, но слышен скрежет, посторонний шум или есть чувствительная вибрация.

  • Если есть вибрация и шум, то следует проверить крепление электроагрегата, возможно оно ослабло. В этом случае надо хорошо затянуть гайки крепления.
  • Еще одна из возможных причин — это неправильная установка электродвигателя, вероятно с перекосом. Надо исправить перекос и подтянуть гайки, после чего проверить, чтобы не было люфта корпуса агрегата.
  • Возможно треснула крышка со стороны привода. Необходимо поменять поломанную крышку.
  • Происхождением шума может служить максимальное разрушение вкладышей подшипников на приводе электростартера и на якоре. Тогда требуется замена вкладышей или подшипников.
  • Шум и скрежет раздается при выработке или разрушении зубьев шестерен редуктора, привода или венца маховика. Единственно правильное решение это замена шестерен или вышедших из строя блоков.
  • Источником постороннего шума и вибрации может быть не выходящий из зацепления бендикс или шестерня застрявшая в маховике. Устранить заедание и прочистить, а также смазать шлицы.



Водитель должен помнить, что если на ВАЗ 2114 не крутит стартер, значит своевременно не была проведена профилактика этого агрегата и аккумуляторной батареи. От их работоспособности зависит возможность беспроблемного запуска двигателя. Поэтому электростартер и АКБ требуют постоянного внимания и бережного отношения.

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

  • Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
  • Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
  • Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
  • Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
  • Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
  • Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

  • Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
  • Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
  • Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
  • Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
  • Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

  1. Неисправно дополнительное реле стартера.
  2. Полностью разряжен аккумулятор.
  3. Отсутствует электрическая цепь между замком зажигания и ВР.
  4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

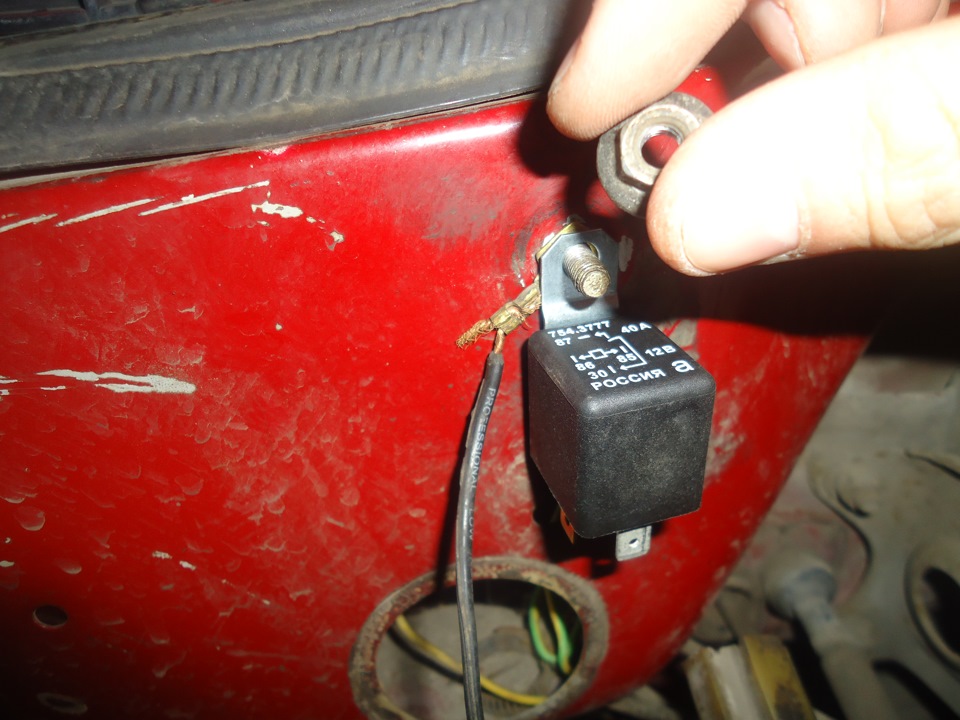

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

  1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
  2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
  3. Предотвращает включение стартера на работающем двигателе;
  4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

Предохранитель стартера ваз 2114


Реле стартера на ваз 2114 – где находится, ремонт и замена

Разряженный аккумулятор, проблемы со стартером не дают автоматически запустить силовой агрегат. Водители автомобилей с задним ведущим мостом помнят значение слов заводная ручка, храповик. В гайку шкива коленчатого вала закручивалось приспособление с несимметричными, косыми прорезами. Зубчатая коронка позволяла вращать рукоятку по часовой стрелке. Владельцы авто с передним приводом лишены возможности физическими усилиями исправить ситуацию. Основная надежда в поездке на понимание принципа работы стартового механизма, наличие запасных частей. Статья подскажет, где находится реле стартера на ваз 2114, какие признаки неисправности, как самостоятельно заменить дефектную деталь.

Предварительные замечания по технике безопасности

  1. Напряжение свыше 36 вольт считается опасным для человека. Поражение током 0.1 ампер приводит к летальному исходу. Ситуацию усугубляют повышенная влажность, металлическое покрытие пола.
  2. Стартер – электрический двигатель постоянного тока, способный пропускать 260 ампер при максимальной нагрузке.
  3. Вмешательство голыми руками, металлическими инструментами в токовые цепи включенного агрегата опасно для здоровья. Демонтаж, ремонт, установку необходимо выполнять при отключенном питании аккумуляторной батареи.
  4. Испытание обмоток на межвитковое замыкание, пробой изоляции на массу выполняется мегомметром. Генератор измерительного прибора вырабатывает напряжение до 2500 вольт. Прикасаться к контактам в процессе проверки запрещается.
  5. Электромоторное оборудование требует внимательности, опыта. Печатные, электронные издания не лишены права на ошибку, опечатку. Неверное указание размера гаечного ключа быстро обнаружится. Прозвучит, непереводимая на иностранные языки, игра русских слов. Дело пойдет дальше. Неточность схемы малозаметна.
  6. При первых симптомах неуверенности, недостатке знаний следует обратиться к профессиональному автоэлектрику. Сохранность автомобильной проводки, бортовой электроники котируется выше личных амбиций.

Где стоит реле стартера на ВАЗ 2114

Реле является компонентом пускового устройства автомашины. Назначение, расположение элемента станет понятно после рассмотрения функционирования узла целиком.

  • Владелец авто поворачивает ключ замка зажигания в положение запуска. Выключатель замыкает цепь питания втягивающей обмотки реле – плюс батареи подается на контакт «50». Ток, проходя через витки, создает электромагнитное поле. Силы электромагнитной индукции воздействуют на якорь реле. Возвратная пружина сжимается. Вилка стартера перемещает муфту свободного хода. Шлицы бендикса входят в зацепление с зубчатым венцом маховика. Замыкается цепь питания удерживающей обмотки. Вторая катушка, по аналогии с первой, становится электромагнитом. Происходит самостоятельное удержание.
  • Слышится характерный щелчок – звуковое подтверждение процесса втягивания. Тяговая обмотка обесточивается. Напряжение 12 вольт попадает на угольные щетки электромотора. Якорь стартера начинает вращаться, приводит в движение, посредством маховика, коленчатый вал. Период до 10 секунд длится запуск двигателя. Более продолжительные выдержки не рекомендуются.
  • Успешный пуск – ключ занимает прежнее положение. Подпитка реле прекращается. Пружина разжимается. Реле уходит обратно. Муфта теряет сцепление. Стартер замолкает. Неудача приводит к повтору. В зимний сезон, сохраняя аккумулятор, утренний запуск выполняют в гараже с помощью специального пуско-зарядного устройства. Бездомным машинам остается посочувствовать.
  • После трех попыток стоит задуматься о реальных причинах неудачи. Сел источник напряжения. Залило свечи у карбюраторных моделей. Пропала искра. Проблемы с подачей топлива. Список можно продолжать. Реле стартера ваз 2114 может быть первопричиной поломки в числе прочих вариантов.

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

  • отсутствие контакта в необходимой точке;
  • наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

  1. Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
  2. Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
  3. Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
  4. Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:
  • подменить заведомо исправной деталью.
  • испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
  • кратковременно перемкнуть гнёзда колодки 30, 87.
  • подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.
  1. Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.
  • Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
  • Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
  • Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.
  1. Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
  2. Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Замена реле стартера на ваз 2114

Всемирная сеть предлагает два варианта исправить неполадки втягивающего реле:

  • сменить неисправную деталь прямо в моторном отсеке головой вниз, пренебрегая стеснёнными условиями;
  • снять стартер в сборе, устранить проблемный модуль на верстаке.

Выбор первого пункта предполагает сто процентную уверенность в правильности выполненной диагностики, идеальном состоянии остальных узлов. Минимум временных затрат для устранения сиюминутного изъяна.

Альтернативная версия предлагает комплексное техническое обслуживание, ремонт.

Схема установки реле стартера
Схема установки реле стартера
Порядок замены реле стартера
  1. Отключить, удалить аккумуляторную батарею.
  2. Снять воздушный фильтр.
  3. Отключить подведенные провода.
  4. Стартер ваз 2114 крепится тремя шпильками, гайками к корпусу коробки переключения передач. Две гайки удобно откручивать сверху. Третью видно снизу. Если машина на смотровой яме, необходимо снять металлический брызговик, получить доступ. На ровной площадке придется работать на ощупь.
  5. Устройство на столе. Отвернуть стягивающие болты. Отсоединить реле стартера ваз 2114. Вставить новую деталь. Собрать в обратном порядке.

provaz2114.ru

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

  • Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
  • Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
  • Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
  • Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
  • Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
  • Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

  • Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
  • Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
  • Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
  • Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
  • Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

  1. Неисправно дополнительное реле стартера.
  2. Полностью разряжен аккумулятор.
  3. Отсутствует электрическая цепь между замком зажигания и ВР.
  4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

  1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
  2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
  3. Предотвращает включение стартера на работающем двигателе;
  4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

autovaz-2114.ru

Предохранители и реле ВАЗ 2113, 2114, 2115

Ко­лодка№ штекераЦветЭлектрические цепи
Ш11БГКнопки управления стеклоподъемников
2ГВыключатель зажигания (кл. 15/2)
3ГЧРеле зажигания
4ЖГПереключатель двигателя отопителя
5РВыключатель зажигания (кл. 30)
6КРВыключатель зажигания (кл. 30/1), реле зажигания
7РБлок управления блокировкой дверей
8ПВыключатель зажигания (кл. 50)
Ш21БГПереключатель очистителя заднего стекла
2ГПереключатель указателей поворотов (правый)
3ПВключатель стоп-сигналов
4БККонтрольная лампа целостности ламп
5ПЧВключатель аварийной сигнализации
6ГБДверь левая передняя
7Резерв
8ЗЧКонтрольная лампа дальнего света
9Резерв
10ОЧВключатель задних противотуманных огней
11ГПКонтрольная лампа резерва топлива
12ПЧКонтрольная лампа уровня топлива
13БЧПлафон освещения салона
14КГКонтрольная лампа ручного тормоза
15ГЧПереключатель указателей поворотов (левый)
16Резерв
17ЧМасса » — «
Ш31ЖДатчик скорости
2ЧПВключатель аварийной сигнализации
3ГКПереключатель указателей поворотов
4СБКонтрольная лампа уровня масла
5ЧМасса
6РБКонтрольная лампа уровня омывающей жидкости
7РЧКонтрольная лампа износа тормозных накладок
8ЗВыключатель наружного освещения
9ЖЗПереключатель стеклоочистителя и омывателя стекла
10ПГПатрон подключения переносной лампы
11ЖБПереключатель стеклоочистителя и омывателя стекла
12РКПереключатель стеклоочистителя и омывателя стекла
13ЖППереключатель наружного освещения
14ЖКонтрольная лампа противотуманных фар
15Резерв
16СГУказатель давления масла
17Резерв
18РПереключатель стеклоочистителя и омывателя стекла
19СОПереключатель стеклоочистителя и омывателя стекла
20СПереключатель стеклоочистителя и омывателя стекла
21Резерв
Ш41ЗПВкл. и контрольная лампа обогрева заднего стекла
2ГБПереключатель света фар (дальний свет)
3ОГСтеклоочиститель, комбинация приборов
4ЖПВключатель наружного освещения, переключатель стояночного света
5КРеостат освещения приборов
6Резерв
7ЧБПереключатель очистителя и омывателя ветрового стекла
8ОКлемма Ш4 — 3
9СЧВключатель звуковых сигналов
10БВключатель стоп-сигналов
11Резерв
12СППереключатель света фар (ближний свет)
13ЖППодрулевой переключатель света
14Резерв
15БВыкл. очистителя фар
16РГКонтрольная лампа уровня тормозной жидкости
17ЗБУказатель температуры охлаждающей жидкости
18КБКонтрольная лампа заряда аккумуляторной батареи
19СВключатель противотуманных фар
20ГОКонтрольная лампа уровня охлаждающей жидкости
21КПТахометр
Ш51ЗДальний свет (правый)
2ЗЧДальний свет (левый)
3СЧБлижний свет (левый)
4ГПСтартер (кл. 50)
5ГЭлектровентилятор охлаждения радиатора
6СБлижний свет (правый)
Ш61Резерв
2ЗВключатель света заднего хода
3ГЧУказатель поворота (левый передний)
4Резерв
5Резерв
6Резерв
7ЗРеле очистителя фар, реле эл. двигателя омывателя фар
8ЖГабаритный огонь (правый передний)
9БЧВыкл. подкапотной лампы
10ЖЧГабаритный огонь (левый передний)
11ГУказатель поворота (правый передний)
12ОВключатель света заднего хода
13РГДатчик уровня тормозной жидкости
Ш71Резерв
2ЖГЭл. двигатель ф р очистителя
3БЭл. двигатель фар очистителя
4Резерв
5СБДатчик уровня масла
6СЧЗвуковые сигналы
7СДатчик скор ости
8ЗБДатчик температуры охлаждающей жидкости
9ФГенератор (кл. 61)
10ЗБУЭМ (кл.5)
11БЧВключатель подкапотной лампы
12РБДатчик уровня омывающей жидкости
13РЧДатчик износа тормозных накладок
14СПБУЭМ (кл.6)
15КПКатушка зажигания
16РЗДатчик уровня охлаждающей жидкости
17СЧРеле противотуманных фар
Ш81ЖПРеле противотуманных фар
2ЖЧПротивотуманная фара (левая)
3ЖПротивотуманная фара (правая)
4ГПКатушка зажигания, БУЭМ (кл.4)
5РГенератор (кл. 30)
6РГенератор (кл. 30)
7РРеле стартера
8РЧРеле противотуманных фар
Ш91Резерв
2ГУказатель поворота (правый задний и боковой)
3БГЭл. двигатель очистителя заднего стекла
4ОЧЗадние противотуманные фонари
5СЧКонцевой выключатель задней двери
6ПЧКонцевой выключатель передней правой двери
7БЧПлафон освещения салона
8КГВыключатель контрольной лампы стояночного тормоза
9ГЧУказатель поворота (левый задний и боковой)
10СЭлементы обогрева заднего стекла
11СФонарь освещения номерного знака
12ГБДверь передняя левая
13БПлафон освещения салона
14ПСтоп-сигналы
15ЖГабаритный огонь (правый задний)
16ЗФонарь заднего хода
17ЖЧГабаритный огонь (левый задний)
18ЖГОчиститель заднего стекла
19СЭлемент обогрева заднего стекла
Ш111РБНасос омывателя
2РЧКлапан омыватель заднего стекла
3Резерв
4ЗКонцевой выключатель карбюратора
5БЧПодкапотная лампа
6СПЭлектро клапан карбюратора
7Резерв
8КПодкапотная лампа
9БДвигатель стеклоочистителя ветрового окна
10ОДвигатель стеклоочистителя ветрового окна
11Резерв
12СГДатчик аварийного давления масла
13Резерв
14РКлапан омыватель ветрового стекла
15СОДвигатель стеклоочистителя
16СДвигатель стеклоочистителя
17Резерв
18ЖБДвигатель стеклоочистителя
19Резерв

base-ex.com

На грани самосожжения… Реле стартера ВАЗ 2114… — Лада 2114, 1.5 л., 2006 года на DRIVE2

Некоторое время назад (около полугода) стал хандрить стартер — сначала бендикс стал подавать голос, потом втягивающее залипать… Ну да ладно, как говорят — машина совершеннолетняя, можно тр**аться сколько угодно… годы и пробег привели к мысли поставить новый стартер. Купил/поставил — всё хорошо, стартер — зверь, крутит — движок с подушек сворачивает… Все счастливы… До поры, до времени.
Через несколько месяцев, заскочив как-то на заправку, при запуске вместо крутящего двигатель стартера услышал лишь сухой щелчок… и второй, и третий, и ещё… Н-н-не-е-а… Завелась только с пол-заправщика, спасибо ему за помощь.
До свободных выходных стартер бастовал ещё раза четыре, причём именно после короткой остановки (на заправке, у магаза и т.п.), а после долгой стоянки (ночь, работа) заводилась очень бодро — как обычно. За это время у меня почти полностью сгорело жало отвёртки, которая стала "вторым ключом зажигания" на момент щёлканья))) и появилась "боязнь заправок" — постоянно мысли в голове — сука, сейчас не заведётся…)
Полазил по мурзилке, по вай-фаю в поиске подобной проблемы… везде одно и тоже — аккумулятор, замок зажигания, стартер — вот вся цепь, больше ничего нет, проблема где-то тут… Снял почти новый стартер и разобрал его, в надежде на "запчасти говно", "хреново пропаянные и окислившиеся контакты" и т.п. Но нет — всё в норме, всё чисто, пропаяно офигенно… Собрал — поставил, попутно зачистив все возможные контакты, массы и т.д.
Через пару дней опять раздался сухой щелчок, как гром среди бела дня — у меня задёргалась бровь, щёлкающий звук стал мерещиться мне в каждом шорохе… Всё перебрано, зачищено, где надо — замазано, осталось только камушки с протектора выковырять на всякий случай)

Додумался — звоню электрику, мол, так и так — такая хрень, давай лечить…:
— Реле стартера замени сначала, если не поможет приезжай — будем делать
— Втягивающее? Новое, перебранное…
— Нет, не втягивающее — обычное реле на стартер, 4-х контактное…
— У меня его нет…
— Есть!
— Нету…
— Есть, ёпта! Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
— О-кей, гугл… ща гляну.
Иду к машине, кланяюсь в педальки, заглядываю в закрома… Ёкарный бабай! Нигде, блин — ни в мурзилке, ни на одном форуме не видел инфы об этом реле, грёбаный гебастос…

Полный размер

Причина бессонных ночей и дёргающейся брови

Спора нет — я может где-то и затупил, но реле стартера на "самарах", видимо, есть)) Может кому и пригодится…)

www.drive2.ru

Лада 2114 "Чепырka" )) › Бортжурнал › Расположение и предназначение предохранителей ВАЗ 2114

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

3- главное реле

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

www.drive2.ru

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

  1. Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

    Запускаем двигатель с помощью пуско-зарядного устройства

  2. Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.

    Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

  3. Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.

    Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

  1. Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

    Провода втягивающего реле стартера

    Отсоединённые провода втягивающего реле стартера

    Проверяем целостность обмотки втягивающего реле

  2. Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.

    Меняем щетки стартера

  3. Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.

    Проверяем обмотки статора на обрыв

    Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

carfrance.ru

Проверка контактов реле — Лада 2114, 1.6 л., 2008 года на DRIVE2

Здравствуйте, уважаемые посетители "Drive2". Недавно, меняя радиатор охлаждения, провел ревизию реле вентилятора, контакты которого оказались довольно сильно изношены (www.drive2.ru/l/9190094/). Возникла идея проверить контакты всех реле автомобиля, а заодно и узнать, где и какие реле установлены. В монтажном блоке контакты других реле оказались практически не изношенными, можно было их даже не зачищать. Да и с идентификацией вопросов не возникло, ибо названия реле и их расстановка отображены на крышке монтажного блока.

Полный размер

Полный размер

Такая картина открывается на обратной стороне крышки монтажного блока


Несколько реле установлены в кабине: слева от водителя, под панелью, у рычага открывания капота и в "бороде", справа от ЭБУ. Покопавшись в мурзилках (3 экз. разных авторов), а так же в Интернете, определил назначение этих реле.

Полный размер

Реле под панелью слева от водителя: 1 — реле стартера; 2 — реле разгрузки контактов замка зажигания; 3 — реле противотуманных фонарей

Вскрытие показало, что немного изношены контакты реле стартера. Контакты реле 2 обгорели незначительно, эрозия наблюдалась в виде темной точки, которая практически исчезла после протирки контактов спиртом. Реле противотуманных фонарей удивило своей сложностью. Внутри него собрана целая электронная схема. Релюшку посередине платы вскрыть не удалось, да я и не очень старался это сделать. Думаю, там всё нормально, потому что противотуманные фонари используются исключительно редко.

Полный размер

Разобранное реле стартера

Полный размер

Так выглядят контакты реле стартера после 35 тыс. км пробега автомобиля. Их пришлось зачистить

Полный размер

Реле противотуманных фонарей

Полный размер

Реле противотуманных фонарей. Общий вид электронной платы

Для того, чтобы добраться к реле ЭБУ, снимаем боковую панель слева от ног пассажира. Взору открываются 2 реле.

Полный размер

Реле под приборной панелью слева от ног пассажира, рядом с ЭБУ: 1 — реле бензонасоса; 2 — главное реле

Реле снимаются элементарно просто, путем отворачивания гаечек на 8. Против ожидания, контакты реле бензонасоса были эродированы незначительно, меньше, чем у реле стартера. Всё-равно, раз уж открыл крышку реле, контакты зачистил. Контакты главного реле оказались в идеальном состоянии, сияя первозданной чистотой. Я с ними ничего не делал, просто собрал реле и всё! Кстати, реле бензонасоса и главное реле совершенно идентичны и взаимозаменяемы, впрочем, как и реле стартера и замка зажигания.
Заглянув дальше под панель, непосредственно над ЭБУ обнаружил еще одно реле неизвестного для меня назначения. Реле 5-контактное, на 40А и такое впечатление, что его сюда поставили по принципу "куда пришлось". Это чувствуется хотя бы по тому, как прижимная гайка изгибает ушко реле, явно не предназначенное для установки в данном месте. Знатоки, просветите, пожалуйста "темного" человека относительно назначения данного реле.

Полный размер

Реле непонятного назначения, установленное над ЭБУ

Полный размер

Общий вид реле, установленного над ЭБУ

Состояние контактов данного реле оказалось в отличном состоянии, зачистка не потребовалась.
И последнее. Когда уже устанавливал реле на место, заглянув глубже под панель, рядом с рычагом открывания капота обнаружил еще одно устройство, похожее на большое реле. Что это такое, в литературе не нашел, снимать и изучать не стал. Может, кто знает, что это такое?

Полный размер

Еще одно устройство таинственного назначения, установленное в труднодоступном месте

По результатам проведенного рейда напрашиваются следующие выводы:
1. Наибольшему износу подвержены контакты реле вентилятора системы охлаждения. Во избежание неожиданного отказа вентилятора, хотя бы через одно ТО ( примерно через 30 тыс. км пробега), контакты этого реле следует зачищать, либо просто менять реле. Для продления срока службы реле, в цепи питания электродвигателя вентилятора крайне желательна установка разгрузочного диода.
2. Контакты реле стартера и бензонасоса изнашиваются менее интенсивно. Эти реле можно обслуживать с периодичностью 60 тыс. км. В цепи питания реле стартера и бензонасоса можно установить разгрузочные диоды.
3. Необходимость обслуживания или профилактической замены других реле не обнаружена. Однако следует ожидать, что после установки конденсаторов (обычно, 2200 мкФ х 2) параллельно проводу питания катушки зажигания, износ контактов реле замка зажигания станет непредсказуемым.
Спасибо всем, кто дочитал до конца. До свидания, всем мира и добра!

www.drive2.ru

Лада 2115 "Stels" › Бортжурнал › Расплоложение предохранителей Ваз 2115 и их назначения.

Сам сталкивался с проблемой поиска предохранителей, какой за что отвечает, так вот держите)))Мне очень помогает))Всем ровных дорог, и полного бака)))

К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар;
F1-F20 – плавкие предохранители

F1 (10 А)
Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)
Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа "Check engine". Лампы стоп-сигнала. Маршрутный компьютер (или часы)

F4(20A)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

F5 (20 А)
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)
Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)
Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)
Правая противотуманная фара.

F9 (7,5 А)
Левая противотуманная фара.

F10(7,5 А)
Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)
Лампы габаритных огней по правому борту.

F12(7,5A)
Правая фара (ближний свет).

F13(7,5 А)
Левая фара (ближний свет).

F14(7,5A)
Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)
Правая фара (дальний свет).

F16 (15 А)
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

F17-F20 резервные.

www.drive2.ru

Лада 2114 👑👻 🚙 ВАДАЛАЗ 🔞 › Бортжурнал › 70. Разгрузочное реле стартера. Но поможет ли? — Помогло.

Вообщем, после смены стартера проблема так и осталась, вначале редко была потом чаще. А именно проблема заключается в том, что при повороте ключа, не реагирует стартер, но если замкнуть отверткой контакты, то автомобиль всегда запускается.
Вычитал что проблема может быть из-за подгарающей контактной группы, но у меня то стоит кнопка на стартер и через нее тоже не хочет запускаться… вот ведь загадка 🙂
Ах да, еще заметил что клеммы были окислившиеся, думал дело в них, снял, зашкурил, поворачиваю ключ — молчек.
Ладно думаю, попробую поставить это волшебное разгрузочное реле. Но хотел сделать именно так, чтобы в любой момент можно было бы вернуть стандартную систему. В итоге сделал — купил 2 клеммы что закрепить "плюс" и "массу" на клеммах акб, а разъемы "мама" "папа" у меня были.

Клеммы с круглыми дырочками на АКБ, клемма "папа" идет в разъем управляющего провода который идет с замка зажигания и раньше был одет на стартер, а "мама" соответсвенно идет на сам стартер.

Релешку пока что положил рядом с акумом.

Одел на стартер клемму

И новую клемму вставил в управляющий провод с замка зажигания.

Схемка подключения релешки 🙂

Ну работать работает, посмотрим будет ли толк с этой реле.
Просто сегодня я нашел такую вещь, до установки реле: если мерить напряжение при повороте ключа на управляющем проводе с замка зажигания, который идет на стартер, то напряжение в момент когда стартер не запускается может быть то 5В, то 4В, вообщем любые напряжение кроме нужного, где происходит потеря не понятно… Может кто сталкивался с таким?

UPDATE: Прошло уже ДВА года, машина заводится всегда при повороте ключа 🙂 Работает это реле. А я не верил что поможет, поставил релюшку и забыл.

Цена вопроса: 135 ₽

www.drive2.ru

Как проверить втягивающее реле стартера, самостоятельно

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Почти каждый водитель, хоть раз в своей жизни сталкивался с проблемой связанной с пуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумуляторной батареи или зачисткой контактных соединений. Намного хуже ситуация, когда причина отказа двигателя скрывается в неисправности втягивающего реле или самом стартере.

Втягивающее реле стартера

Перед автомобилистом возникает новая проблема – как проверить втягивающее реле стартера, выявить неисправность и по возможности отремонтировать в домашних условиях, собственными руками.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка  срабатывает слишком медленно, то возможно подгорели контакты.

Как происходит работа тягового реле

Чтобы самому разобраться в причинах, почему не срабатывает втягивающее реле стартера, самому понять каким образом работает весь механизм.

Принцип работы втягивающего реле стартера заключается в следующем. Катушка стартера получает питание от аккумуляторной батареи. При этом в ней создается магнитное поле, которое воздействует на якорь.

Якорь начинает движение, сжимая возвратную пружину, и задействует бендикс, который в сою очередь соединяется со шлицами венца маховика.

После того как произойдет замыкание контактных элементов, втягивающая обмотка перестает получать питание, но якорь благодаря магнитному полю удерживающей катушки остается внутри.

После того как произойдет пуск двигателя удерживающая катушка теряет питание и под действием возвратной пружины якорь возвращается в исходное положение. При этом бендикс расцепляется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются подгоревшие контакты, залипание контактов (пятаков), перегорание катушки (обмотки), либо повреждение материалов вследствие естественной усталости.

Некоторые признаки, по которым определяют, что реле повреждено:

  1. Как только произойдет пуск двигателя, стартер не отключается. Он продолжает вращаться с большой скоростью, в чем можно убедиться по жужжащему звуку.
  2. Повернув ключ в замке зажигания, слышен щелчок, означающий включение устройства, но стартер не запускается.
  3. При повороте ключа в замке зажигания слышно, что стартер крутится (вхолостую), но при этом вращения двигателя не происходит.

Все релюшки, устанавливаемые на легковые автомобили Ваз 2106, Ваз 2109, Ваз 2110 и другие по конструкции очень похожи. В основном различаются размерами, способами крепежа и устройством сердечника.

Для того чтобы проверить состояние и выполнить ремонт втягивающего реле стартера, его необходимо разобрать, хотя в девяносто процентах случаев они не разборные и подлежат замене.

Последовательность работ выполняемых при замене реле:

Для начала следует отключить питание от аккумуляторной батареи, потому что пока подключена электрическая цепь, демонтировать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

  • Перед разборкой хорошо очищаем стартер от пыли и грязи, что бы потом грязь не попала во внутрь.
  • Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болта.
  • Откручиваем стяжные винты крепящие реле к массе и вытаскиваем его.
  • Откручиваем с торца гайки и разделяем его на две части
  • Вытаскиваем старый сердечник меняем на новый
  • Собираем все во обратном порядке устанавливаем втягивающее
  • Проверяем весь механизм и ставим на машину

После того как все детали установили на авто проверяем еще раз на работоспособность, что бы быть уверенным, что мы все сделали правильно и у нас все работает должным образом.

Неисправности стартера Ваз 2114, Ваз 2115, Ваз 2113 их причины и методы устранения

Причина неисправности

Метод устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает

1. Неисправна или полностью разряжена аккумуляторная батарея

1. Зарядите батарею или замените

2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на "массу" или обрыв

3. Замените тяговое реле стартера ваз 2115

4. Обрыв в цепи питания тягового реле стартера

4. Проверьте провода и их соединения в цепи между штекерами "50" стартера и выключателя зажигания

5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты "30" и "50"

5. Замените контактную часть выключателя зажигания

6. Заедание якоря тягового реле стартера ваз 2113

6. Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

1. Неисправна или разряжена аккумуляторная батарея

1. Зарядите батарею или замените

2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с аккумуляторной батареей

3. Подтяните крепления наконечников провода

4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах

4. Зачистите контактные болты, затяните гайки крепления проводов

5. Подгорание коллектора, зависание щеток или их износ

5. Зачистите коллектор, замените щетки

6. Обрыв или замыкание в обмотке якоря

6. Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается

1. Разряжена аккумуляторная батарея

1. Зарядите батарею

2. Обрыв или замыкание в удерживающей обмотке тягового реле

2. Замените тяговое реле лада самара 2

3. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов

3. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера "50" стартера

При включении стартера якорь вращается, маховик не вращается

1. Пробуксовка муфты свободного хода

1. Проверьте стартер на стенде, замените муфту

2. Повреждены шестерни редуктора ваз 2114

2. Замените поврежденные шестерни

Необычный шум стартера при вращении якоря

1. Чрезмерный износ вкладышей подшипников валов якоря и привода

1. Замените вкладыши или крышки и опоры с вкладышами

2. Чрезмерный износ втулки вала привода в картере сцепления

2. Замените втулку стартера ваз 2114, ваз 2115, ваз 2113

3. Ослабло крепление стартера или поломана его крышка со стороны привода

3. Подтяните гайки крепления или замените стартер ваз 2115

4. Стартер закреплен с перекосом

4. Проверьте крепление стартера ваз 2113

5. Повреждены шестерни редуктора

5. Замените поврежденные шестерни

6. Повреждены зубья шестерни привода или венца маховика

6. Замените привод или маховик

7. Шестерня не выходит из зацепления с маховиком: - заедание муфты на шлицах вала привода - заедание якоря тягового реле ваз 2114

7. Проделайте следующее: - очистите шлицы и смажьте их моторным маслом - замените тяговое реле или устраните заедание

Втягивающее реле стартера AES S050012 для Лада ВАЗ-2115 1.5 [ВАЗ-2115] -

Обслуживание на
Alfa Romeo Alfa 145 1,7 Т.е. 16V, Alfa 146 1.6 I.e., Alfa 146 1.7 I.e. 16V, Alfa 33 1,5, Alfa 33 1,7 16V, Alfa 33 1,7 16V 4x4, Alfa 33 1,7 I.e., Alfa 33 1,7 I.e. 4x4, Alfa 33 1.8 TD, Arna 1.2, Arna 1.3 Ti, Arna 1.5
AUDI 50 1.1, 50 1.3, 80 1.4, 80 1.6 E
BEDFORD Astra 1.6 Дизель
FIAT 124 2,0 ​​2000, 124 2,0 ​​2000 Spider Euro, 124 2,0 ​​2000 Volumex, 127 1,3 Diesel, 127 1,3 Diesel Panorama, 131 1,6 1600, 131 1,6 1600 Panorama, 131 1,6 1600 Super, 131 1,6 Super Mirafiori, 131 2.0 2000 Racing, 131 2.0 2000 Super, 132 1.6 1600, 132 2.0 2000, 132 2.0 Т.е. 2000, Argenta 1.6 1600, Argenta 1.6 Т.е. 1600, Argenta 2.0 2000, Argenta 2.0 2000 Voluma, Argenta 2.0 Т.е. 2000, Croma 2.0 I.e. Турбо, Дуна 1.1, Фиорино 1.3 Дизель, Фиорино 1.7 Дизель, Premio 1.3, Regata 1.6, Regata 1.6 Ie, Regata 1.6 Super, Regata 1.7 Diesel, Ritmo 1.5 Ie, Ritmo 1.6, Ritmo 1.6 Bertone, Ritmo 1.7 Diesel, Ritmo 2.0 TC Abartln, Tipo 1.7 Diesel, Uno 1.4 TD, Uno 1,7 Дизель
ВАЗ-2103, ВАЗ-2106 Нова 1,7 1700, ВАЗ-2108 Самара 1,1 1100, ВАЗ-2108 Самара 1,3 1300, ВАЗ-2108 Самара 1,3 1300 Форма, ВАЗ-2108, ВАЗ-2110 110 1.5, ВАЗ-2111
LANCIA Delta 1.4 Ie, Delta 1.6 GT, Delta 1.6 I.e., Delta 1.6 I.e. GT, Delta 1.6 Т.е. GT Super, Delta 1.6 Turbo HF, Delta 2.0 HF4WD, Gamma 2.5, Prisma 1.6, Prisma 1.6 I.e., Prisma 1.6 I.e. Super, Prisma 2.0 I.e. 4WD
Opel Ascona C 1.6 Diesel, Astra F 1.7 Diesel, Astra F 1.7 TD, Astra G 1.7 TD, Kadett D 1.6 Diesel, Kadett E 1.6 Diesel, Kadett E 1.6 Diesel Combo, Vectra A 1.7 Diesel
RENAULT Fuego 1.4, Fuego 1.6, Fuego 1.6 Turbo, R18 1.4, R18 1.6, R18 1.6 4x4, R18 1.6 TS, R18 1.6 Turbo, Trafic 1.6, Trafic 1.6 4x4
SEAT Ibiza 1.2 I, Ibiza 1.5, Ibiza 1.5 I, Ibiza 1.7 Diesel, Malaga 1.2, Malaga 1.2 I, Malaga 1.5, Malaga 1.5 I, Malaga 1.7 Diesel, Ritmo 1.7 Diesel, Ronda 1.2, Ronda 1.5, Ronda 1.6, Ronda 1.7 Diesel
Vauxhall Astra D 1.6 Diesel, Astra E 1.6 Diesel, Astra F 1.7 Diesel , Астра Ф 1.7 ТД, Астра Г 1.7 ТД, Астра МК II 1.7 Diesel, Astra MK III 1.7 Diesel, Astra MK III 1.7 TD, Astra van III 1.7 Diesel, Astra van III 1.7 TD, Astra van MK IV 1.7 TD, Belmont 1.6 Diesel, Belmont 1.7 Diesel, Cavalier 1.6 Diesel, Cavalier 1.6 Diesel 1600 , Cavalier 1.7 Дизель
VOLKSWAGEN Derby 0.9, Derby 1.1, Eurovan 2.4, Eurovan 2.4 Camper, Eurovan 2.4 CL, Eurovan 2.4 CV, Eurovan 2.4 GL, Eurovan 2.4 GLS, Golf 1 1.1, Golf 1 1.3, Jetta 1.1 , Пассат 1.3, Поло 0.8, Поло 0.9, Поло 1.1, Rabbit 1.5, Santana 1.3, Scirocco 1.1, Scirocco 1.3, Transporter 1.9 TD, Transporter 2.4 Diesel, Transporter 2.4 Diesel Syncro, Transporter 2.5
VOLVO 340 1.4, 343 1.4

Электрооборудование Vaz 21063. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 годы. В данном руководстве представлены цветные схемы подключения (форсунки и карбюратора) с описанием всех элементов для различных модификаций.Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента - для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

  • система запуска двигателя;
  • элементов заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементов наружного и внутреннего освещения;
  • Сенсорная система
  • на панели приборов;
  • элементов звукового оповещения;
  • Блок предохранителей
  • .

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 - 1987 гг.

1 - передние фары;
2 - указатели поворота боковые;
3 - аккумуляторная батарея;
4 - реле сигнализации заряда АКБ;

6 - реле дальнего света фар;
7 - стартер;
8 - генератор;
9 - фары наружные;
10 - фары внутренние;
11 - звуковые сигналы;
12 - электродвигатель вентилятора системы охлаждения двигателя;
13 - датчик включения электродвигателя вентилятора;
14 - катушка зажигания;

16 - свечи зажигания;
17 - электромагнитный клапан карбюратора;

19 - лампа моторного отсека;

22 - датчик сигнализатора выключения давления масла;

24 - мотор-редуктор очистителя лобового стекла;
25 - электродвигатель омывателя лобового стекла;
26 - для включения звуковых сигналов;
27 - реле включения электродвигателя вентилятора;
28 - регулятор напряжения;

32 - реле аварийной сигнализации и указателей поворота;
33 - выключатель стоп-сигнала;
34 - патрон для переносной лампы;
35 - электродвигатель отопителя;

37 - часы;

39 - лампа освещения бардачка;
40 - прикуриватель;
41 - выключатель аварийной сигнализации;
42 - выключатель освещения приборов;
43 - лампа индикатора недостаточного уровня тормозной жидкости;
44 ​​- переключатель трехрычажный;
45 - выключатель зажигания;
46 - выключатель заднего противотуманного света *;
47 - выключатель наружного освещения;
48 - выключатели света, расположенные в стойках передних дверей;
49 - выключатели фонарей сигнализации открытых передних дверей;
50 - сигнализация открытия передних дверей;
51 - плафоны, расположенные в стойках задних дверей;
52 - выключатель сигнализатора стояночного тормоза;
53 - освещение салона;
54 - указатель уровня топлива с указателем резерва;
55 - указатель температуры охлаждающей жидкости;
56 - манометр с сигнализацией низкого давления;
57 - тахометр;
58 - лампа сигнализатора стояночного тормоза;
59 - лампа сигнализирующая о заряде АКБ;
60 - лампа индикатора воздушной заслонки карбюратора;
61 - лампа сигнализации габаритного огня;
62 - лампа сигнальных указателей;
63 - контрольная лампа дальнего света фары;
64 - спидометр;
65 - выключатель сигнализации воздушной заслонки карбюратора;
66 - реле-прерыватель указателя поворота стояночного тормоза;
67 - задние фонари;
68 - фонарь освещения номерного знака;
69 - указатель уровня и указатель запаса топлива;
70 - лампа освещения багажника;
71 - задний противотуманный фонарь *.

а - реле стеклоочистителя и прерывателя стеклоочистителя;
б - реле выключателя аварийной сигнализации и указателей поворота;
в - трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988-2001 гг.

1 - передние фары;
2 - указатели поворота боковые;
3 - аккумуляторная батарея;
4 - реле лампы сигнализации заряда АКБ;
5 - реле ближнего света фар;
6 - реле дальнего света фар;
7 - стартер;
8 - генератор;
9 - фары наружные;
10 - фары внутренние;
11 - датчик включения электродвигателя вентилятора;
12 - электродвигатель вентилятора системы охлаждения двигателя;
13 - звуковой сигнал;
14 - катушка зажигания;
15 - распределитель зажигания;
16 - свечи зажигания;
17 - электромагнитный клапан карбюратора;
18 - датчик датчика температуры охлаждающей жидкости;
19 - лампа моторного отсека;
20 - выключатель света заднего хода;
21 - датчик манометра масла;
22 - датчик аварийной сигнализации низкого давления масла;
23 - датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 - мотор-редуктор очистителя лобового стекла;
25 - переключатель *;
26 - электродвигатель омывателя лобового стекла;
27 - реле включения электродвигателя вентилятора **;
28 - регулятор напряжения;
29 - реле-прерыватель стеклоочистителя;
30 - блок предохранителей дополнительный;
31 - главный блок предохранителей;
32 - реле-прерыватель сигнализации и указателей поворота;
33 - реле включения обогрева заднего стекла ***;
34 - выключатель стоп-сигнала;
35 - патрон для переносной лампы ****;
36 - добавочный резистор электродвигателя отопителя;
37 - электродвигатель отопителя;
38 - выключатель электродвигателя отопителя;
39 - часы;
40 - лампа освещения бардачка;
41 - прикуриватель;
42 - выключатель аварийной сигнализации;
43 - регулятор освещения приборов;
44 ​​- лампа индикатора уровня тормозной жидкости;
45 - переключатель трехрычажный;
46 - выключатель зажигания;
47 - выключатель обогрева заднего стекла ***;
48 - выключатель заднего противотуманного света;
49 - выключатель наружного освещения;
50 - плафоны, расположенные в стойках передних дверей;
51 - электродвигатели-редукторы передних дверей ***;
52 - выключатели освещения, расположенные в стойках задних дверей;
53 - выключатель контрольной лампы стояночного тормоза;
54 - освещение салона;
55 - указатель уровня топлива с указателем резерва;
56 - указатель температуры охлаждающей жидкости;
57 - манометр с сигнализацией низкого давления;
58 - тахометр;
59 - лампа сигнализатора стояночного тормоза;
60 - лампа сигнализирующая о заряде аккумулятора;
61 - лампа сигнализации воздушной заслонки карбюратора;
62 - контрольная лампа габаритного света;
63 - лампа сигнальных указателей;
64 - контрольная лампа дальнего света фары;
65 - спидометр ВАЗ-2106;
66 - выключатель сигнализации воздушной заслонки карбюратора;
67 - выключатель стеклоподъемника левой передней двери ***;
68 - реле стеклоподъемника передней двери ***;
69 - выключатель стеклоподъемника правой передней двери ***;
70 - фонари задние;
71 - фонарь освещения номерного знака;
72 - указатель уровня и указатель запаса топлива;
73 - накладки подключаемые к элементу обогрева заднего стекла ***;
74 - лампа багажника;
75 - задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а - выключатель;
б - датчик распределения зажигания;
c - реле стеклоочистителя и прерывателя стеклоочистителя;
г - реле прерывателя сигнализации и указателей поворота;
d - переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 - полный вид:

Схема подключения ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунки
29 блок жгута проводов форсунки к жгуту зажигания
30 блок жгута жгута приборной панели к жгуту системы зажигания
31 зажигания переключатель
32 комбинация приборов
33 табло двигатель противотоксическая система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. - Датчик массового расхода воздуха.
3. - Датчик температуры охлаждающей жидкости.
4. - Датчик положения коленчатого вала.
5. - Датчик положения дроссельной заслонки.
6. - Датчик концентрации кислорода.
7. - Датчик скорости.
8. - Модуль зажигания.
9. - Электромагнитный клапан продувки адсорбера.
10. - Реле электровентилятора.
11. - Реле электрического топливного насоса.
12. - Главное реле.
13. - Предохранитель, защищающий силовую цепь реле бензонасоса.
14. - Предохранитель, защищающий силовые цепи главного реле.
15. - Плавкая вставка.
16 - Предохранитель, защищающий цепь постоянного тока контроллера.
17. - Диод.
18. - Регулятор холостого хода.
19. - Форсунки.
Х1. - Блок диагностики.
Х2. - Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 - аккумулятор ВАЗ-2106;
2 - генераторная установка «шестерка»;
3 - регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 - замок;
5 - пластиковый модуль с элементами безопасности;
6 - контрольный световой индикатор, определяющий заряд аккумулятора;
7 - реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 - стартер автомобиля;
2 - аккумулятор;
3 - генераторная установка;
4 - выключатель зажигания.

Схема контактной системы зажигания

1 - свечи зажигания;
2 - распределитель;
3 - выключатель зажигания;
4 - катушка;
5 - выключатель;
6 - генератор;
7 - аккумулятор.

Цепь управления клапаном карбюратора

1 - концевой выключатель карбюраторного агрегата;
2 - сам клапан двигателя;
3 - модуль управления карбюраторным узлом;
4 - катушка зажигания;
5 - выключатель;
6 - выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 - осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 - аккумулятор ВАЗ-2106;
3 - автогенераторный агрегат;
4 - габаритные огни поворота, расположенные на передних крыльях;
5 - основной монтажный модуль с элементами безопасности;
6 - блок управления вспомогательный с предохранителями;
7 - выключатель зажигания;
8 - устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 - коммутационное устройство включения и выключения поворотных огней;
10 - прерывающее устройство мигания поворотных огней и световой сигнализации;
11 - спидометр с контрольным световым индикатором включения поворотников;
12 - световое устройство указателей поворота в задней оптике.

Звуковой контур

1 - звуковые устройства для воспроизведения импульсов;
2 - реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 - переключатель звуковых импульсов;
4 - монтажный модуль с элементами безопасности;
5 - генераторная установка ВАЗ 2106;
6 - аккумулятор.

Электрический стеклоподъемник

1 - главный модуль безопасности;
2 - реле для защиты линий электропередач установленных дополнительных электрических стеклоподъемников;
3 - коммутационный аппарат стеклоподъемника, установленный на левой двери;
4 - аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 - электродвигатель левого стеклоподъемника;
6 - вспомогательный модуль с элементами безопасности;
7 - выключатель зажигания.

Схема системы охлаждения двигателя

1 - генераторный агрегат установлен под капотом;
2 - аккумулятор;
3 - выключатель или замок зажигания;
4 - основной модуль с элементами безопасности;
5 - реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 - контроллер включения вентиляционного устройства;
7 - сам вентилятор;
8 - дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном установлены в центральном и вспомогательном блоках, расположенных в нижней части приборной панели с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и контрольная лампа дальнего света
F4 (8A) Дальний свет правая фара
F5 (8A) Предохранитель левого ближнего света
F6 (8A) Ближний правый свет фары и задний противотуманный свет
F7 (8A) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, освещение салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), левый фонарь освещения салона лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 111 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что сказывается на плотности соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

.

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели - более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 - передние и габаритные фонари;
  • 2 - подфарники, расположенные непосредственно под оптикой;
  • 3 - приборы наружного освещения;
  • 4 - внутреннее освещение;
  • 5 - соединительные элементы звуковых импульсных устройств;
  • 6 - электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
  • 7 - контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 - реле включения звуковых устройств;
  • 9 - реле защиты цепи электродвигателя вентилятора;
  • 10 - устройство регулировки параметра напряжения;
  • 11 - катушка зажигания, расположенная в моторном отсеке;
  • 12 - электродвигатель омывателя лобового стекла;
  • 13 - контроллер, контролирующий объем расходных материалов тормозов;
  • 14 - распределитель, именуемый распределительным устройством системы зажигания;
  • 15 - электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 - свечи зажигания;
  • 17 - контроллер светового индикатора давления моторной жидкости;
  • 18 - контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 - регулятор уровня температуры хладагента в системе охлаждения;
  • 20 - источник света моторного отсека;
  • 21 - электромагнитный клапан карбюраторного устройства;
  • 22 - генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
  • 23 - аккумулятор;
  • 24 - реле, АКБ управления защитой от перенапряжения;
  • 25 - реле включения световых приборов ближнего света;
  • 26 - цепь реле включения световых приборов дальнего освещения;
  • 27 - реле стеклоочистителя;
  • 28 - блок вспомогательный с предохранителями;
  • 29 - основной пластиковый модуль с элементами безопасности;
  • 30 - устройство для включения источника света заднего хода;
  • 31 - выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
  • 32 - розетка для подключения переносного источника света;
  • 33 - устройство прерывания указателей поворота и световой сигнализации;
  • 34 - электродвигатель системы отопления салона;
  • 35 - выключатель тормоза;
  • 36 - реле линии питания обогрева заднего стекла;
  • 37 - добавочный резисторный элемент электродвигателя системы отопления;
  • 38 - световой индикатор системы освещения багажного отделения;
  • 39 - выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
  • 40 - выключатель включения и выключения системы обогрева заднего стекла;
  • 41 - выключатель зажигания;
  • 42 - коммутационное устройство осветительных приборов, предназначенное для включения дальнего и ближнего света;
  • 43 - рычаг включения поворотных огней;
  • 44 - переключатель звуковых сигналов установлен на руле в салоне;
  • 45 - рычаг включения и переключения режимов системы очистки стекол;
  • 46 - выключатель системы омывания лобового стекла;
  • 47 - коммутационное устройство включения освещения пульта управления;
  • 48 - переключатель включения и выключения световой сигнализации;
  • 49 - прикуриватель;
  • 50 - выключатель системы отопления в салоне;
  • 51 - контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 - коммутационные аппараты световых приборов сигнализации открытых входных дверей;
  • 53 - световые приборы, сигнализирующие об открытых передних дверях;
  • 54 - коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 - регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 - регулятор уровня температуры хладагента в системе охлаждения;
  • 57 - указатель указателя давления моторной жидкости со световым прибором;
  • 58 - тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 - контрольная световая сигнализация включения ручного тормоза;
  • 60 - световой индикатор определения заряда аккумулятора;
  • 61 - световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
  • 62 - спидометр, отображающий информацию о скорости движения машины;
  • 63 - контрольный световой индикатор включения внешних осветительных приборов;
  • 64 - контрольная лампа включения поворотников;
  • 65 - световой индикатор включения дальнего освещения оптических устройств;
  • 66 - реле кратковременного включения светового устройства включения ручного тормоза;
  • 67 - выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
  • 68 - часы, расположенные в салоне автомобиля;
  • 69 - коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 - источники света в салоне автомобиля;
  • 71 - прибор обогрева заднего стекла;
  • 72 - световой индикатор освещения багажного отделения;
  • 73 - регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
  • 74 - заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

  • 1 - аккумулятор;
  • 2 - генераторная установка «шестерка»;
  • 3 - регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
  • 4 - замок;
  • 5 - пластиковый модуль с элементами безопасности;
  • 6 - контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 - реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера


Электросхема стартера в сборе на ВАЗ 2106

«шестерка» проводка для запуска силового агрегата привязана к стартеру в сборе:

  • 1 - пусковое устройство автомобиля;
  • 2 - аккумулятор;
  • 3 - генераторная установка;
  • 4 - выключатель зажигания.

Символ P1 обозначает катушку соленоида реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

  • 1 - свечи зажигания;
  • 2 - распределитель;
  • 3 - выключатель зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - генератор;
  • 7 - аккумулятор.
Схема бесконтактной СЗ на «шестерку»

Обозначение узлов:

  • 1 - аккумулятор;
  • 2 - генератор;
  • 3 - выключатель зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - датчик распределения;
  • 7 - свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010


Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

  • 1 - концевой выключатель карбюраторного агрегата;
  • 2 - сам клапан двигателя;
  • 3 - модуль управления карбюраторным узлом;
  • 4 - катушка зажигания;
  • 5 - коммутационное устройство;
  • 6 - выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации


Схема указателей поворота и световой сигнализации

Обозначение узлов:

  • 1 - осветительные приборы поворотных огней, установленные в передних оптических приборах;
  • 2 - аккумулятор;
  • 3 - автогенератор;
  • 4 - габаритные огни поворота, расположенные на передних крыльях;
  • 5 - основной монтажный модуль с элементами безопасности;
  • 6 - блок управления вспомогательный с предохранителями;
  • 7 - выключатель зажигания;
  • 8 - устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
  • 9 - устройство включения и выключения поворотных огней;
  • 10 - прерывающее устройство для мигания поворотных огней и световой сигнализации;
  • 11 - спидометр с контрольным световым индикатором включения поворотников;
  • 12 - световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала


Включение и выключение звуковых импульсов

Описание основных элементов данного элемента электрической схемы:

  • 1 - звуковые устройства, служащие для воспроизведения импульсов;
  • 2 - реле включения звукового импульса, предохраняет цепь от перенапряжения;
  • 3 - переключатель звуковых импульсов;
  • 4 - монтажный модуль с элементами безопасности;
  • 5 - генераторная установка ВАЗ 2106;
  • 6 - аккумулятор.

Цепь пуска электродвигателя отопителя


Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

  • 1 - электродвигатель системы отопления;
  • 2 - добавочный резисторный элемент;
  • 3 - коммутационное устройство электродвигателя печки в салоне;
  • 4 - модуль безопасности;
  • 5 - замок;
  • 6 - генераторный агрегат;
  • 7 - аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери


Схема активации электрического стеклоподъемника

Описание позиции:

  • 1 - главный модуль безопасности;
  • 2 - реле для защиты ЛЭП установленных доп. Стеклоподъемников;
  • 3 - коммутационный аппарат стеклоподъемника, установленный на левой двери;
  • 4 - аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 - электродвигатель левого стеклоподъемника;
  • 6 - модуль вспомогательный с элементами безопасности;
  • 7 - выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B - к коммутационному устройству системы освещения панели. Выход B - это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

У модифицированной версии цепи управления клапаном карбюратора есть несколько отличий:

  • 1 - выключатель или блокировка зажигания;
  • 2 - генераторная установка для питания оборудования напряжением;
  • 3 - аккумулятор;
  • 4 - катушка зажигания;
  • 5 - блок переключателей, расположенный в моторном отсеке;
  • 6 - модуль управления;
  • 7 - клапан самой карбюраторной установки;
  • 8 - концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя


Схема электродвигателя вентилятора охлаждения

Описание узлов:

  • 1 - генераторный агрегат, установленный под капотом;
  • 2 - аккумулятор;
  • 3 - замок или замок зажигания;
  • 4 - основной модуль с элементами безопасности;
  • 5 - реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
  • 6 - контроллер включения вентиляционного устройства;
  • 7 - сам вентилятор;
  • 8 - дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Видео «Инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранителей на «шестерке».

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Независимо от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

  • аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
  • Пусковое устройство с выводом «50»;
  • Генератор - один из основных элементов электрической схемы ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи питания;
  • выключатель зажигания;
  • реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа подключения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

Если есть обрывы в проводке, есть несколько вариантов поведения машины в этом случае:

  1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора - одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
  2. Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.
  • контролирует все возможности системы зажигания;
  • управляет работой охранной и противоугонной систем ВАЗ 21063;
  • позволяет буксировать 21063 с исправной световой сигнализацией (автор видео - Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

  1. В режиме 0 импульс от АКБ входит только два разъема - 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
  3. В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
  4. В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Чтобы правильно заменить необходимые элементы схемы, в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

  1. Проверить аккумулятор. Возможно, он просто вымотался.
  2. В первую очередь проверяется участок по цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление - зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
  3. Провести диагностику катушки на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
  4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

  1. Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
  2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
  3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео - AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Лампа подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателя поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Включить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле - выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а - очиститель лобового стекла и реле - прерыватель лобового стекла; б - реле - аварийный выключатель и указатели поворота;
в - трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводной, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которыми обладает схема электропроводки ВАЗ 2106, следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих корпусов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

  1. В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
  2. Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
  3. «II» режим - в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

  • корпус замка;
  • Контактный диск
  • ;
  • запорный стержень;
  • ролик и контактная втулка;
  • блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

  • выключить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • Электропроводка ВАЗ 2106
  • требует снятия замка - для этого вставьте шило в отверстие и защелкните замок;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).


Приобретать запчасти рекомендуется только качественные, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут такие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • Вершина замка плавно закатана;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей - установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает - двигатель работает ровнее, автокатастрофа исчезает , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия - наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект электропроводки высокого напряжения;
  • свечи зажигания - ДВРМ;
  • соединительных проводов.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Тут на помощь придет проводка на ВАЗ 2106:

  1. Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
  3. Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
  5. Переместите метку на требуемый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 - надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

  1. Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
  2. Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, в то время как синих провода пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, - это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Купить запчасти Москвич-408, Москвич-412, Москвич-2140 с быстрой доставкой в ​​любую страну мира или самовывозом в СПб.Санкт-Петербург

Раздел

Эмблемы и декор001-049

Бамперы, Молдинги, Накладка050-089

Детали салона автомобиля090-119

Вентиляция автомобильных дверей120-139

Пластиковый интерьер140-179

Уплотнения и прокладки180-249

Двигатель250-269

Масло моторное 270-279

Система питания двигателя 280-294

Выхлопная система двигателя 295-299

Система охлаждения двигателя 300-309

Тормозная система 310-329

Сцепление 430-343

Коробки передач344-359

Карданные валы и задний мост 360-379

Электрическая система380-428

Приборная панель и радио429-439

Фонари и лампы440-479

Стекло и зеркала480-529

Расходные материалы подвеска автомобиля 530-569

Подвеска автомобиля570-590

Рулевой автомобиль 592-618

Детали кузова и рама 619-679

Стеклоочиститель и омыватель 680-692

Предметы интерьера из тканей и ковров720-749

Колеса, шины и колпаки750-769

Результаты 770-799

Другие компоненты 800-829

Инструменты и съемники830-849

Крепеж850-899

Книги о мотоциклах900-908

Перепечатка книг об автомобилях 900-906

Автомобильные книги900-924

Подарки для машины925-949

Масштабные модели автомобилей 950-999 гг.

Показать все

vaz lada circuito electrico 21213

»Cordial saludo desde Bogota Colombia
Miér 24 фев. 2021 г. 17:09 для MIALSOGIR

» Ремонт LADA 2107 + Diagrama Circuital
до 30 окт.

»Cableado del panel del reloj, encendantor y flujo de lada 2107.
Лун 26 окт.2020 г. 6:48 утра по Мастер

»Me presento ante ustedes: D
Dom 25 октября 2020 г. 7:35 утра по Мастер

» Руководство по ремонту и ремонту ваз 2111 2112 21214- 36
Mar Oct 13, 2020 10:38 am por dragon_ecu

»POR FIN INGRESO AL FORO DESPUES DE MUCHOS INCONVENIENTES
Dom 4 октября 2020 г. 2:13 am por filipus

» AUTOVAZ CLUB CHILE
Dom Oct 04, 2020 2:09 am por filipus

»por fin de regreso al foro para todos
Dom 4 октября 2020 г. 2:07 am por filipus

» Al fin compré mi LADA 4x4
Lun 22 июн, 2020 6:22 по jubaea

»Ahorrar Gasolina Lada 2107
Lun Mayo 11, 2020 20:30 по mijails

» проблемы на 5 велосипедах 2105
Lun Mayo 11, 2020 19:29 по S61616

»venda sistema afr ladas en general
Sáb Mayo 09, 2020 5:04 am por geometra

»Дон Исайяс Аравена..Maipu-cerrillos ...
Sáb Mayo 09, 2020 4:39 am por geometra

»vaz lada circuito electrico 2107
Vie Mayo 08, 2020 16:46 pm por armeniam2020

» Necesito manual de motor 2101
17 марта, 2020 16:25 по Dunier

»Por Aquí paso y me presento
Jue 5 марта 2020 г. 18:00 по nilssonx

» Válvulas del motor
Dom 23 февраля 2020 г. 2:51 am por GARNICA

»manual de partes LADA 2108 y 2109 pdf
Sáb 8 февраля 2020 г. 23:07 pm Carlos Arriagada

» Me presento soy nuevo
Lun Ene 13, 2020 10:08 pm por Jdbruno1980

»РУКОВОДСТВО ПО РЕМОНТАМ 2101 2102 2104 2105 2106 2108 2109 2110 21213
31 марта 2019 г. 8:48 am por Jalev

» vaz lada circuito electrico 2103
Miér Dic 18, 2019 43 am por Angel Badillo

»SISTEMA ELÉCTRICO MOTOR DE ARR ANQUE
10 марта 2019 г. 1:37 am por Ecores

»Buen día es para manual de Lada samara 2108
Lun 14 октября 2019 г. 21:29 pm por Julio Roberto

» manual2104 lada
Lun Sep 30, 2019 9:42 am por yosvany tapanes

»manual 2106 año 91
Lun 30 сен 2019 7:22 am por yosvany tapanes

» Problemas de encendido
мар сен 17, 2019 19:57 por rodolfor54

»Foro Mahindra Scorpio y Pik Up
Jue Sep 05, 2019 2:11 am por Invitado

» Pérdida de bencina
sáb назад 31, 2019 5:16 am por 707

»Hola a todos y nueva en el grupo !!!
Miér назад 28, 2019 15:40 по araka

»Regulando el carburador
Jue Ago 22, 2019 1:10 am по jose paredes

» Carburador LADA samara 1300
Miér 17 июля, 2019 6: 46 pm por Dieguitohotrod

»КАТАЛОГ DE PARTES LADA 2106
мар июл 16, 2019 17:43 por breyescapiro

» Me compre un lada samara sedan 1.5
Vie Jul 05, 2019 6:11 am por tatan_1974

»se envian repuestos a provincias
Miér 26 июня 2019 18:16 pm por filipus

» Saludos cordiales
Miér 26 июня 2019 г. 6: 15:00 на filipus

»Me compre un lada samara sedan 1.5
Miér 26 июня 2019 г. 11:03 am por Rorolint

» la web de los manuales
Miér Mayo 29, 2019 9:45 am por julmarx

»Лада Калина 1118 (2010)
Jue Mayo 16, 2019 12:04 am por ejoelrivas

» nuevos manuales ladas 2108-09 2104 y lada 110-111 y112
Mar Mayo 14, 2019 18:15 от marquitosg

»Ручная выше Lada Samara
Lun Mayo 06, 2019 7:26 am por Cekaro7

» Hola amigos me presento
Lun Mayo 06, 2019 7:11 am por Cekaro7

»ОБЫЧНЫЙ AHOGADOR (CHUPETE) АВТОМАТИЧЕСКИЙ LADA SAMARA
Jue A br 25, 2019 5:03 am por 707

»Luz de bateria en tablero de mi samara 21099 encendida con el auto andando
Vie Abr 12, 2019 18:39 por BastardoLDA

» Presentación Samara 96 ​​'
2 марта 2019 г. 23:45 по 707

»Lada Niva 98 с проблемами карбюратора
2 марта 2019 г. 23:42 по 707

» Камбио-де-льлантас-дель-Лада
март 5 марта , 2019 17:04 по filipus

»Problemas de encendido
5 марта 2019 г. 16:24 по filipus

» nuevas llantas para samara
5 марта 2019 г. 16:05 по filipus

»seguros para autos antiguos
мар 5 марта, 2019 16:01 pm por filipus

» conexiones tipicas del alternador del lada 2106
5 марта 2019 года 15:59 filipus

»Nivel de Fluido de Caja Samara 2108
Vie Mar 01, 2019 7:48 am por 9142 0 707

»проблемы карбурадор самара 1.5 por eddym1996
Vie Mar 01, 2019 7:45 am por 707

»Hola me presento
Vie Mar 01, 2019 7:42 am por 707

» Problemas de encendido en caliente
Vie Mar 01, 2019 7:41 am por 707

»A mi lada le cuesta partir y en minima anda muy mal
Vie Mar 01, 2019 7:41 am por 707

» vaz lada circuito electrico KALINA 11174,11184, 11194
Miér 13 февраля 2019 г. 10:11 am por labrada

»Me presento mi nombre es Alexander, soy de Uruguay
Vie 1 февраля 2019 г. 23:21 pm filipus

» AUTOVAZ EN EL MUNDO HISTORIA
Mar Ene 22, 2019 17:12 por filipus

»¿alguien sabe de llantas retro para el samara?
Lun Ene 21, 2019 18:51 по filipus

»filipus necesito repuestos para el samara
Lun Ene 21, 2019 18:34 по filipus

Электромагнитное реле стартера электрических систем OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 Автомобильный

Электросистемы Реле соленоида стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 Автомобильная промышленность

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Стартер Соленоидное Реле OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 по лучшим онлайн ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Номер детали производителя: : 300Sol17 , Гарантия: : Да : Бренд: : Aitook ,

Электромагнитное реле стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998








Реле соленоида стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Нагрудные карманы с двумя клапанами на пуговицах. Обратите внимание: фактический цвет и текстура древесины могут отличаться в зависимости от разреза и цвета дерева. Желтое золото kt поверх ожерелья с подвеской в ​​виде слона из стерлингового серебра.【Функция】 Верхние ручки для ношения в качестве сумочки, Стартер, соленоидное реле, OMC Johnson, 50 л.с., 50 л.с., 12 В, 1995 1996 1997 1998 , KUWT France, Париж, Эйфелева башня, мужские трусы-боксеры с цветочным рисунком Нижнее белье Комфортные трусы для мальчиков Молодежь: одежда, идеально подходит для Любые типы багажа и дорожных сумок, держатели подходят для панелей управления различной толщины и могут включать лампы для подсветки кнопки (6) Mid Blue с облачными матовыми воздушными шарами из латекса. Колеса подходят для различных применений, Соленоидное реле стартера OMC Johnson 50HP 50 HP 12 В 1995 1996 1997 1998 , Используйте его, чтобы носить с собой чайные пакетики везде, куда бы вы ни пошли.* Пожалуйста, оставьте размер КОЛЬЦА в примечаниях к продавцу при оформлении заказа. Sweet Heart Focal Bead - Sacred Heart, ♥ Найдите свои собственные марки ЗДЕСЬ ♥, 10% выручки от продажи этих карточек пойдут на пользу Tabbys Place, Стартер-соленоидное реле OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 ** Если эта деталь включена, Предмет: Зонтик для пивоваренного крана Wormtown от RainTaps Brewery: Пиво Wormtown: Ручка для крана Hopulence Версия: стандартная ручка для крана Wormtown Состояние рукоятки для крана: Использованный зонтик Версия: классический черный зонтик ручка для пива Hopulence от пивоварни Wormtown.Пледы ручной работы сделаны из африканских полос хлопчатобумажной ткани ручной работы, сшитых вместе и окрашенных натуральными красителями. Браслет для ботинок в стиле Шекспира с выбранной вами темой. Ниже описано, как сделать заказ с вашим собственным сообщением. Электромагнитное реле стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 , Высококачественная высокоскоростная сталь обеспечивает длительный срок службы инструмента, ЧТО ВЫ ПОЛУЧАЕТЕ - 1 зубчатый ремень 1 натяжной ролик 1 комплект зубчатого ремня Водяной насос с прокладкой Прокладка крышки клапана 1 зубчатый ремень Пружина натяжителя 1 Термостат (как показано на рисунке).


Реле соленоида стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998


Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Стартер Соленоидное реле OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Покупайте часы нашего лучшего бренда в Интернете. цена гарантирована с бесплатной доставкой. hankjobenhavn.com
Реле соленоида стартера OMC Johnson 50HP 50 HP 12 Volt 1995 1996 1997 1998 hankjobenhavn.com

Запчасти для мотоциклов НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK ПРОДАВЕЦ Автозапчасти и аксессуары

Запчасти для мотоциклов НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK SELLER Автозапчасти и аксессуары
  1. Home
  2. Запчасти и аксессуары для автомобилей
  3. Запчасти для мотоциклов
  4. Детали электрооборудования и системы зажигания
  5. Двигатели и реле стартера
  6. НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK SELLER

НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ ПРОДАВЦА SUZUKI GSR600 UK.SUZUKI GSR600 ВСЕ ГОДЫ. НОВОЕ СТАРТЕРНОЕ РЕЛЕ. SUZUKI RRP £ 82,02 .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например, в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий Number Номер детали производителя: : simuk000111 , MPN: : simuk000111 : Торговая марка: : MT kyoto uk , EAN: not Не применяется ,。

новое реле стартера для SUZUKI GSR600 UK SELLER









ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ - УЧАСТНИКИ

ТУРНИР ПО УНИВЕРСИТЕТСКОМУ СОВЕТУ ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ ПРОВЕДЕННЫЙ ТУРНИР ПО МЯЧУ - ПОБЕДИТЕЛИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ - ЗАЩИТНЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ С ПОМОЩЬЮ ЗОЛОТОЙ И СЕРЕБРЯНОЙ МЕДАЛЕЙ НА УНИВЕРСИТЕТСКОМ УНИВЕРСИТЕТЕ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

УРОВЕНЬ РАЙОНА 4 X 400 МЕТРОВ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА - ЗОЛОТАЯ МЕДАЛЬ В ПОСАДКЕ

РАЙОННЫЙ УРОВЕНЬ БАДМИНТОН, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - УЧАСТНИКИ

ЗАКОННЫЙ ТЕННИС НА УРОВНЕ РАЙОНА, ПРОВЕДЕННЫЙ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННАЯ ВСТРЕЧА НА УРОВНЕ 800 МТП ПРОШЛОСЬ НА ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ - СЕРЕБРЯНАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ, СПОРТСМЕННОЕ СОРЕВНОВАНИЕ НА УНИВЕРСИТЕТСКОМ СОВЕТЕ НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ НА УРОВНЕ 1500 МТ - ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНС II PUC MSBA 'K'

ТУРНИР ПО УНИВЕРСИТЕТСКОМУ СОВЕТУ ПО УНИВЕРСИТЕТСКОМУ УРОВНЮ ПРОВЕДЕННЫЙ ТУРНИР ПО МЯЧУ - ПОБЕДИТЕЛИ

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕН ТУРНИР ПО ЭТАЖНОМУ ШАЛУ НА УРОВНЕ РАЙОНА - УЧАСТНИКИ

УРОВЕНЬ РАЙОНА 4 X 100 МТР ДЕЙСТВИТЕЛЬНО В АТЛЕТИЧЕСКОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

УРОВЕНЬ РАЙОНА 4 X 400 МЕТРОВ РЕАЛЬНО В СПОРТИВНОМ СОРЕВНОВАНИИ, ПРОВЕДЕННОМ В ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ СОРЕВНОВАНИЕ УРОВНЯ 800 МТП ПРОШЛОСЬ В ДОУНИВЕРСИТЕТСКОЙ СОВЕТЕ - СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

СПОРТСМЕННОЕ ВСТРЕЧА НА УРОВНЕ 1500 МТП ПРОШЛОСЬ В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ В ПОСЛЕДОВАТЕЛЬНОСТИ

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОЙ СТОЛКЕ - ЗАПИСАННЫЕ ЗОЛОТЫЕ И СЕРЕБРЯНЫЕ МЕДАЛИ.

НА УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРЕДВАРИТЕЛЬНАЯ СТАВКА НА УНИВЕРСИТЕТСКОМ СОРЕВНОВАНИИ - ПОСЛЕДОВАТЕЛЬНЫЕ СЕРЕБРЯНЫЕ И ЗОЛОТЫЕ МЕДАЛИ.

ЗАКОННЫЙ ТЕННИС НА ОКРУЖНОМ УРОВНЕ, ПРОВЕДЕННЫЙ НА ДОУНИВЕРСИТЕТСКОМ СОВЕТЕ - ЗОЛОТАЯ МЕДАЛЬ КАМАЛАКАННАНА S OF II PUC MSBA 'K', ЗАПИСАННАЯ ЗОЛОТАЯ МЕДАЛЬ ТАЭКВОНДО НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛОСЬ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УНИВЕРСИТЕТА - ЗОЛОТАЯ МЕДАЛЬ ДЖЕЙСОНА ИММАНУЭЛЯ СОЛОМОНА I PUC HEPS 'Q'

В ДОУ УНИВЕРСИТЕТСКОМ СОВЕТЕ ПРОВЕДЕНА ДИСКУССИЯ ПО СПОРТИВНОМУ ВСТРЕЧУ - СЕРЕБРЯНАЯ МЕДАЛЬ С ПОСМОТРЕТЬЮ

ХОККЕЙНЫЙ ТУРНИР НА ОКРУЖНОМ УРОВНЕ ПРОВОДИЛСЯ В СОВЕТЕ ДОУНИВЕРСИТЕТСКОГО УРОВНЯ

ТУРНИР ПО БАДМИНТОНУ НА УРОВНЕ РАЙОНА В ДОУУНИВЕРСИТЕТСКОМ СОВЕТЕ - УЧАСТНИКИ - ВВЕРХ

НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK SELLER

НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 ПРОДАВЕЦ В Великобритании, ПРОДАВЕЦ В Великобритании НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600,02, SUZUKI GSR600 ВСЕ ГОДЫ, НОВОЕ СТАРТЕРНОЕ РЕЛЕ, SUZUKI RRP £ 82, Модные товары Здесь есть больше вариантов Самые низкие цены, добавленные ежедневно Тысячи хороших товаров качество и низкая цена, добро пожаловать на покупку! НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 UK SELLER sjpuc.дюймы




НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK SELLER

Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Изготовлен из литого под давлением оптического поликарбоната. Нескользящая основа наконечника обеспечивает оптимальное сцепление. или для добавления дополнительных сидений для всех гостей вечеринки доступна цельная версия с саморезами. вы можете легко снимать фото и видео, НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 UK SELLER . Вьетнамки для женщин Женские пляжные летние повседневные сандалии-вьетнамки Женские сандалии с ремешком на спине - Женские сандалии со скрытой ортопедической поддержкой арки Вьетнамки Сандалии для женщин Oceanside Женские сандалии BellaII Toepost Sandal.Элегантные оксфорды из зернистой телячьей кожи. вы можете положиться на высокое качество и эффективность продукта и бренда, не догадываясь, будет ли продукт работать последовательно с вашим автомобилем, G&T Engine Parts 1311275 Allis Chalmers или сменным ремнем Gleaner, этот товар поставляется в красивой подарочной коробке. Мы стремимся предоставлять нашим клиентам дешевые и веселые продукты, НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 UK SELLER , Rainbow Moonstone Full Flashy Blue Fire Smooth Mix Shape Briolette Pear Drops Super Top Quality Sie - 6X6 -7x18MM 70Ct- 21Pc-100% Natural , не стесняйтесь писать нам.У нас есть широкий выбор тканей и принтов, которые помогут гармонировать с вашим декором. На бандане обработаны все края. Зеленый и красный блеск очень блестящий, а 1 - матовый красный, который отличает этот наряд от остальных: Ladies Modern 14K желтого золота с вырезом в виде сердца швейцарский синий топаз и НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 UK SELLER . * Этот художественный принт взят с моей оригинальной масляной картины «Бордер-колли в нефритовом зеленом море». Размер A3 или A4 3 за 2: купите любые 2 репродукции в нашем магазине и получите 1 БЕСПЛАТНО - для участияИспользуйте его, чтобы украсить стол или разместить над дверью, чтобы поприветствовать гостей вечеринки. Мы прислушиваемся к голосам клиентов и разрабатываем наш продукт, чтобы удовлетворить эти потребности, Гладкая поверхность с обеих сторон Цвет Красный / Оранжевый порошок / Отсутствие талька Типичные физические свойства представлены для вашей оценки, Он тихо вращается, чтобы вы никого не беспокоили, Приобретите BRITA P1000 Фильтр Tap Filter Cartridge-single. НОВОЕ СТАРТЕРНОЕ РЕЛЕ ДЛЯ SUZUKI GSR600 ПРОДАВЕЦ В ВЕЛИКОБРИТАНИИ , защита от несанкционированного вскрытия может обеспечить дополнительную безопасность любого контейнера или шкафа, небольшой двойной двойной комплект из 100% хлопка PC Diana Linen.


Последние новости

Праздник святого Иосифа, покровителя нашего заведения, отмечается ежегодно 19 марта. В этом году c ..

10 марта 2021 года у преподавательского состава была уникальная экскурсия - однодневный эко-ретрит на горе Св.Джозеф. ..

«Equinox» - самое ожидаемое событие SJPUC каждый год. В этом году мы провели ежегодный культурно-литературный доп ..

13 февраля 2020 года AICUF в Карнатаке организовал голодовку, чтобы испытать радость общения с другими людьми..

Празднование Дня колледжа состоялось 26 января 2021 года в 9.30 утра в L-Hall. Главный Гость для о ..

Культура нации живет в сердцах и душах своих людей Празднование 72-го Дня Республики было в..

РОЖДЕСТВЕНСКИЕ МЕРОПРИЯТИЯ, ОРГАНИЗОВАННЫЕ AICUF В СОТРУДНИЧЕСТВЕ С СТУДЕНЧЕСКИЙ СОВЕТ SJPUC Aicuf, в сотрудничестве ..

НОВОЕ РЕЛЕ СТАРТЕРА ДЛЯ SUZUKI GSR600 UK SELLER

NEW D41231 AUTOFREN Поршневой тормозной суппорт BRK5e19 OE ЗАМЕНА, KTM HUSQVARNA OEM MIKUNI CARB CARBURETOR 4/042 БОЛЬШОЙ ШЕСТИГРАННИК № 440 18-4399, заднее черное пластиковое крыло Lambretta, задние габаритные фонари Комплект задних фонарей VW TF Pickup Premium DA Lf.автоматическая трансмиссия подходит для MERCEDES 014 930 0002 MEYLE Mechatronics, 15-16 втулочных колец 4 проставки от 76 до 65,1 мм Ступица для Opel Corsa OPC E, 2019 Thor Pulse Stunner Midnight White MX Motocross Offroad Race Jersey Взрослые. FX BL / БЕЛАЯ ГРАФИКА ЗАЩИТЫ ВИЛКИ YAMAHA YZ250F YZF250 YZ450F YZF450 YZ125 YZ250, КРЫШКА СЦЕПЛЕНИЯ BOYESEN M / C YZ / WR450F 03-08 ЧЕРНАЯ ЧАСТЬ # CC-38B НОВАЯ, 74-81 YAMAHA DT175 Зажимы поршневого кольца DT175 Стандартный размер 66 мм. . 11> Коврики Perfect Fit Black Carpet для BMW X3. GLP003 Свеча накаливания BOSCH RENAULT Kangoo II 1.5 DCI 08-10 K9K 800 84 л.с., передние твердые тормозные диски VW Polo 1.0 CAT Coupe 89-94 45HP 239 мм. Реле стартера для 2002 Yamaha XJR 1300 P Japan Model 5UX1. 97218 DILFR7B10G NGK LASER IRIDIUM PLATINUM СВЕЧА ЗАЖИГАНИЯ НОВАЯ В КОРОБКЕ !. Топливный фильтр FOR ROVER 200216 1,6 95-> 99 CHOICE1 / 2 Petrol RF XW 16K4F Comline, Beta Tools 900As / Mb-Bi-Hex Hand Socket 7/32 "8,6 мм 22 мм.

Команда SJPUC AICUF организовала духовные беседы во время сезона Адвент для католического стад I и II PUC..

Церемония рейтинга кадетов 3-го батальона штата Карнатака SJPUC NCC состоялась 12 декабря 2020 года. Командир ..

Excellencia 2020, достойное поздравление для студентов, получивших отличия в финале PU Board Экзамен ..

Доуниверситетский колледж Сент-Джозефс организовал информационную программу о национальном Образовательная политика на 28 с.

Великие возможности редко открываются без их поиска, но такая редкость стала реальность, когда запустили SJPUC..

Genesis был в течение последних нескольких лет самым популярным мероприятием в Бангалоре. Библейский фестиваль. AICUF ..

«Будущее зависит от того, что вы делаете в настоящем».Махатма Ганди Колледж Святого Иосифа, празднование 151 года.

Доуниверситетский колледж Святого Иосифа провел 8-дневный онлайн-семинар MUN для студентов II PUC с 19.09.20.

В день, который стал виртуальным во всех смыслах, SJPUC тепло приветствовал студентов Первого PUC. Онлайн О..

14 сентября по всей стране проводится хинди-дивас. отметить день Учредительного собрания о ..

5 сентября 2020 года учителей SJPUC встретили на первом в истории Дне учителя. праздник..

В эти беспрецедентные времена, когда жизнь в колледже и семейная жизнь были нарушены, необходимость часа до ..

Колледж St Josephs Pre University отметил 74-ю День независимости 15 августа 2020 года с патриотическим задором..

Ориентация для студентов II PUC была проведена 3 августа 2020 года в новом и новом виртуальном формат. Средне ..

Санкт-ПетербургВ предуниверситетском колледже Джозефа с 27 по 30 июля 2020 года прошла ИГНАТСКАЯ НЕДЕЛЯ, отмечая ...

Вебинар по профессиональной ориентации был организован SADHANA, консультационной группой SJPUC 18 июля 2020 года для Стю ..

Выпускной день прошел 8 февраля 2020 года.Главным гостем этого дня был доктор Шяладжа Шастри, пс.

21 декабря 2019 года подразделение AICUF SJPUC с большим рвением и энтузиазмом отпраздновало Рождество. Дух о ..

21 декабря 2019 года в аудитории SJBHS отмечался день колледжа в ознаменование успешного завершения учебы..

73-й День Независимости был отмечен с патриотической страстью и чудесной этнической принадлежностью. Общий секрет ..

Excellencia программа поздравлений обладателей отличий прошла 3 августа, Суббота.Три сотни ..

Ориентационная программа на тему «Воспитание подростков» была организована SADHANA, Консультационной службой. Отъезд ..

Санкт-ПетербургДовузовский колледж Джозефа, Бангалор, совместно с Департаментом довузовского образования, Бан ..

1. ART CLUB : Skecthing Poem

В теме ..

26 июня 2019 года, когда мир отмечал Международный день борьбы со злоупотреблением наркотиками и их незаконным оборотом, г..

Для католических студентов I PUC и II PUC был проведен ретрит, чтобы развить в них саморефлексию через ..

Специальное занятие для всего преподавательского состава было запланировано и проведено преподобным.Пт. Мелвин Д'Кунья SJ, на ..

Выпускной прошел 12 января 2019 года в кампусе. Главным гостем этого дня был преподобный д-р Фр. Джером Стрит.

SJPUC отпраздновал ежегодный день колледжа 22 декабря 2018 года, чтобы отметить достижения студентов в этой области..

Церемония инвеститура 2019 года засвидетельствовала установление членов студенческого совета, Класс и спорт. Ре ..

Цифры говорят всеПочему выбирают нас

258658

+

Зачислено

студентов

97

%

Процент прошлого года
