Ремень ГРМ Тойота. Для чего нужен, зачем и как менять?

Газораспределительный механизм (ГРМ) — это механизм, который обеспечивает впуск и выпуск рабочего тела в двигателях внутреннего сгорания. А ремень ГРМ — это резиновый ремень с насечками, который соединяет коленвал и распредвал двигателя. Ремень работает по такому же принципу, как вращение шестерни велосипеда. В этой статье расскажем о том, когда стоит менять ремень ГРМ и какие признаки неисправности можно заметить.

Через сколько нужно менять ремни ГРМ?

Износившейся ремень ГРМ может привести к полной остановке автомобиля посреди дороги, или автомобиль просто не заведется. А неисправность цепи ГРМ может привести к выходу из строя других деталей автомобиля.

Согласно регламенту технического обслуживания, ремень меняется в среднем каждые 60−70 тысяч километров пробега. Но эта деталь может выйти из строя гораздо раньше положенного срока. Это может быть связано с агрессивным стилем вождения, погодными условиями региона, а также с состоянием дорог.

Проблема в определении проблем с системой газораспределения сложна, так как чаще всего с тем, что неисправности газораспределения схожи с признаками других агрегатов и систем автомобиля.

Стоит отметить тот факт, что ремень ГРМ на новом автомобиле, который был установлен на конвейере, всегда в носке по длительности показывает себя намного лучше, чем последующие при замене. А связано это, прежде всего с тем, что износ шкивов, по который работает ремень ГРМ минимальный. При установке второго и последующих ремней ГРМ не забывайте контролировать шкивы.

Важно! Не стоит ждать, когда истечет время установленного в технической карте пробега. На неисправность ремней ГРМ могут влиять признаки, описанные ниже.

Признаки неисправности ремня ГРМ

• Большой возраст ремня ГРМ. Как было отмечено выше, срок эксплуатации ремня ГРМ чаще всего определяется пробегом. Однако пробег не всегда может сыграть роль на износе ремня.
  Даже если автомобиль находится на простое в гараже или его редко используют, ремень ГРМ может потерять свои свойства по истечении срока 5 лет.
• Плохо запускается двигатель. Если ремень ГРМ недостаточно натянута или сильно изношена, то он может перескакивать на один или несколько зубцов. Это и ведет к частой проблеме при нарушениях работы системы зажигания.
• Мощное задымление из выхлопной системы. Первое, на что может указывать сильное задымление выхлопной системы — это полное нарушение работы катализатора. А причиной возникновения таких неисправностей может как раз послужить неисправность узла ГРМ.
• Тикающий звук со стороны моторного отсека. Если ремень ГРМ достаточно сильно износился, то он начинает трескаться и расслаиваться. Когда двигатель начинает работать, то это провоцируется тикающими, шаркающими и щелкающими звуками. С увеличением оборотов двигателя, звук может усиливаться.
• Течь из-под крышки ремня ГРМ. Если вы заметили масляные подтеки или течи охлаждающей жидкости, то это может свидетельствовать о неисправности данного узла.
• Трещины и потертости ремня ГРМ. На некоторых моделях автомобилях присутствует доступ к приводу ГРМ. В таком случае, можно провести его осмотр. В таком случае, автомобиль нужно поставить на передачу и плавно прокрутить коленвал, предварительно вывесив одно окно и выкрутив свечи зажигания. Если были обнаружены хоть малейшие признаки неисправности ремня, то его необходимо заменить.

последствия обрыва, проверка и замена ремня газораспределительного механизма

В конструкции двигателя внутреннего сгорания (неважно бензинового или дизельного) обязательно предусмотрено устройство, регулирующее движение газов (топливо-воздушная смесь, отработавшие газы) – газораспределительный механизм (ГРМ). Ремень ГРМ – приводная основа такого механизма и без правильной работы ремня невозможна работа двигателя в целом.

Роль ремня ГРМ (иногда это бывает цепь ГРМ) в двигателе настолько важна, что понимать назначение этой детали и, главное, последствия к которым может привести выход ремня ГРМ из строя необходимо каждому автовладельцу. С другой стороны, осознание проблем, которые могут возникнуть, в свою очередь обуславливает своевременное проведение диагностики технического состояния детали и соблюдение регламентных сроков замены.

Назначение ремней ГРМ, их виды и периодичность замены

Синхронизация вращения коленчатого вала двигателя и распределительного вала (или валов, если их два) механизма газораспределения – основное назначение ремня ГРМ. Сам процесс синхронизации заключается в том, чтобы обеспечить скорость вращения распределительных валов ровно вдвое меньшую, чем скорость вращения коленчатого вала. Место ремня ГРМ в механизме газораспределения показано на рисунке.

От шкива коленчатого вала двигателя усилие через ремень передаётся на шкивы распределительных валов, обеспечивая их вращение с необходимой скоростью. В свою очередь расположенные на распределительных валах эксцентрики посредством толкателей, коромысел и штанг в строго определённые моменты времени открывают или закрывают клапана, обеспечивая, таким образом движение газов в цилиндрах двигателя.

Приведенная схема с использованием ремня ГРМ получила наибольшее распространение в современных двигателях, благодаря ряду преимуществ перед схемами привода распредвалов посредством шестерен (так называемое нижнее расположение распредвала):

• ремень не нуждается в смазке, вынесен за пределы блока цилиндров и располагается в доступном для диагностики и замены месте;
• попутно с газораспределительным механизмом возможен привод других устройств, например, водяного насоса (помпы)
• резиновая основа материала ремня обеспечивает бесшумность работы;

Главный же недостаток ремней ГРМ — риск разрыва и последствий с этим связанных.

Особенности конструкции ремней ГРМ

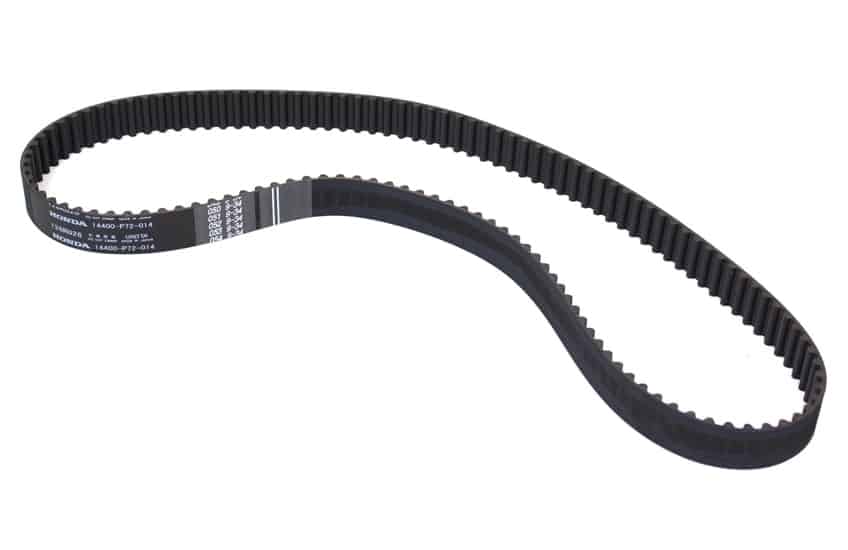

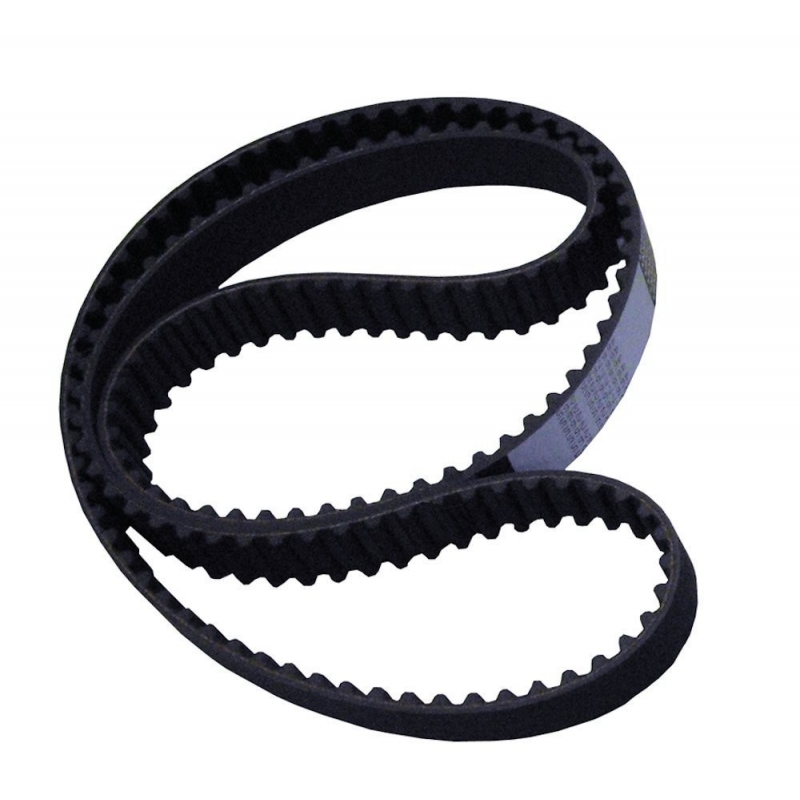

Конструктивно ремень ГРМ представляет собой зубчатое строение внутренней рабочей поверхности с различной формой зуба. Наиболее распространены три формы зубьев:

1. Трапециевидная,
2. Округлая,
3. Сложная.

Округлая форма зуба имеет несколько лучшие эксплуатационные характеристики по сравнению с трапециевидной из-за более равномерного распределения нагрузок по профилю. За счёт этого снижается риск «перескакивания» зубцов. Кроме того, округлая форма зубцов способствует снижению шумности при работе ремня. Сложные формы, как и округлая, также имеют криволинейный профиль.

Повышенные требования к эксплуатационным характеристикам ремней ГРМ предопределяют и специфику свойств материалов, из которых они изготавливаются. Прежде всего, это относится к прочностным характеристикам: сопротивление растяжению при динамических нагрузках, повышенная гибкость, износостойкость, долговечность.

Следует также учесть, что ремни ГРМ работают в условиях высоких температур и расширенного диапазона их изменений: в летнее время температура под защитным кожухом ремня может доходить до 100 и более градусов, а запуск двигателя в зимнее время производится при температурах ниже – 40^оС.

Внутренняя структура ремней ГРМ, обеспечивающая такие повышенные требования достаточно сложна. Она представляет собой многослойный «пирог», верхний слой которого содержат синтетические каучуковые смеси стойкие к перепадам температур и износу, а внутренний слой включают корд из стекловолокна, обеспечивающий сопротивление разрыву.

Помимо слоёв для улучшения эксплуатационных характеристик используется тканевая оплётка зубьев, а в некоторых случаях и внешней поверхности ремня.

Материалы – основное направление совершенствования ремней ГРМ. С 80-х годов прошлого века фирма Gates – один из самых авторитетных в мире производителей – изобретает и внедряет в производство бутадиен-нитрильный каучук, существенно улучшивший характеристики ремней (правда, при этом повысивший себестоимость продукции). С тех пор широко используются как ремни, изготовленные из традиционных материалов (хлоропреновые каучуки), так и из новых (нитрильные каучуки).

Эксплуатационная долговечность хлоропреновых ремней ГРМ производители обычно ограничивают пробегом не более 60 тыс. км. У нитрильных ремней этот показатель существенно выше: до 120 тыс. км и даже (для определённых моделей) – весь срок службы автомобиля. Однако для наших условий эксплуатации специалисты не рекомендуют производить замену ремня ГРМ реже, чем каждые 60 тыс. км.

Последствия обрыва ремня ГРМ

Отказ ремня ГРМ может носить постепенный характер. Как правило, это растяжение ремня, смещение фаз газораспределения и, как следствие, затруднённый пуск двигателя, повышенная задымлённость выхлопных газов (результат неполного сгорания), вибрации двигателя и появление посторонних шумов.

Проявление таких симптомов может быть вызвано и другими причинами, но является лишним поводом проверить состояние ремня ГРМ. В противном случае возрастает риск обрыва ремня, влекущий куда более серьёзные последствия.

Обрыв ремня ГРМ может носить и внезапный характер, вследствие использования некачественных комплектующих или выхода из строя (заклинивание) водяной помпы, приводимой в движение тем же ремнём.

Для понимания и оценки негативных последствий целесообразно вновь рассмотреть схему работы ГРМ с ременным приводом. На следующем рисунке изображён разрез двигателя, иллюстрирующий все 4 такта работы и расположение клапанов в каждом такте.

Если представить, что произошёл обрыв ремня, то становится понятно, что клапана «замирают» в положении на момент обрыва, а поршни продолжают возвратно-поступательное движение. Соответственно, в определённый момент времени происходит «встреча» опускающихся вниз тарелок клапанов и верхних частей поршней.

Характерный результат такой «встречи», получивший в обиходе название «загнуло клапана», представлен на рисунке ниже. Замена же клапанов на современном двигателе – процесс дорогостоящий и не быстрый (если только работы производятся не в авральном режиме).

Иногда последствия встречи ещё серьёзнее: клапан пробивает поршень, и тогда трудоемкость и стоимость ремонта значительно возрастают.

Проверка ремня ГРМ на наличие повреждений

Учитывая важность технического состояния ремня ГРМ, некоторые производители рекомендуют проводить визуальную диагностику каждые 15 тыс. км. При этом достаточно простым способом оценивается и натяжение ремня. На автомобилях ВАЗ, например, передняя ветвь (самый длинный участок между шкивами) при закручивании большим и указательным пальцами перпендикулярно направлению движения ремня при нормальном натяжении поворачивается приблизительно на 90^о.

Если при внешнем осмотре ремня выявляется, что он неровно надорван (тем более полностью разорван по неровной траектории) – это может свидетельствовать об избыточном натяжении.

Срез одного из зубьев, напротив, может свидетельствовать о недостаточном натяжении.

Трещины на внешней поверхности ремня могут быть следствием перегрева или переохлаждения, а также естественных процессов старения.

Дефекты торцевой поверхности свидетельствуют о перекосе ремня, вызванном либо смещением шкивов, либо смещением ролика натяжителя.

Отслоение сразу нескольких зубьев от основы ремня может быть вызвано заклиниванием шкива водяного насоса.

Наличие перечисленных дефектов свидетельствует о необходимости замены ремня и учёта при замене выявленных дефектов.

Особое внимание при осмотре следует уделить наличию следов замасливания. Дело в том, что ремень ГРМ не рассчитан на работу с материалами, которые могут оказать агрессивное воздействие на материал ремня (моторное масло относится к таковым). Поэтому перед заменой необходимо устранить причины попадания масла (как правило, это уплотнения) на работающий ремень.

Особенности замены ремней ГРМ

К особенностям замены ремня ГРМ следует, прежде всего, отнести сроки.

• Плановая (регламентная) замена ремня вопросов не вызывает, если точно известен пробег от предыдущей замены или от начала эксплуатации автомобиля.
• Сложнее ситуация, когда, например, приобретается автомобиль с пробегом, точность определения которого вызывает сомнения. В этом случае, даже если внешний осмотр не обнаруживает видимых повреждений, специалисты рекомендуют перестраховаться и произвести замену ремня – слишком велик риск последующего дорогостоящего ремонта.

Часто при необходимости замены ремня возникает вопрос, следует ли также менять направляющий и паразитный ролики? Дело в том, что ресурс роликов обычно приравнивают к ресурсу ремня, и поэтому следует их также менять в процессе замены ремня (недаром ремень ГРМ, как правило, продаётся в комплекте с роликами).

Процесс замены ремня ГРМ достаточно трудоёмкий и поэтому следует особое внимание обратить на состояние водяной помпы, особенно на автомобилях с недостоверным пробегом. Дело в том, что замена помпы сопутствующая замене ремня может сэкономить значительные средства, предотвратив вероятность заклинивания.

Операция по замене ремня ГРМ требует определённой квалификации и выполняется, в большинстве случаев, в автосервисе. Однако при наличии определённых навыков может быть выполнена самостоятельно. Важно только точное соблюдение последовательности и содержания операций на конкретном двигателе по инструкции производителя.

Видео: замена ремня ГРМ и роликов на 16 клапанных ВАЗ 2110, 2111 и 2112

5 вещей, которые нужно знать о ремнях ГРМ

Перейти к основному содержанию

31 декабря 2019 г.

Многие знают, что обрыв ремня ГРМ — плохая новость для двигателя автомобиля, но вы можете не знать гораздо большего.

Этот простой компонент служит ценной цели и может испортить вам день, если он выйдет из строя. Мы считаем, что, узнав больше о ремнях ГРМ, вы сможете относиться с большим уважением ко всему, что они делают. Ниже вы найдете пять вещей, которые нужно знать о ремне ГРМ, который может быть в вашей Toyota.

5. Что делает ремень ГРМ

Чтобы лучше понять, что делает ремень ГРМ, полезно взглянуть на процесс сгорания в газовом двигателе. Впускные клапаны в цилиндрах двигателя открываются, пропуская смесь топлива и воздуха в камеру сгорания. Клапан закрывается, и поршень движется вверх по цилиндру, сжимая смесь топлива и воздуха. Свеча зажигания воспламеняет смесь, и сгорание снова толкает поршень вниз. Выпускной клапан открывается, позволяя отработавшим газам выталкиваться из цилиндра, когда поршень возвращается в верхнюю точку своего хода.

Поршни прикреплены к коленчатому валу, который превращает движения поршня во вращательное движение. Распределительные валы открывают и закрывают впускные и выпускные клапаны. Ремень ГРМ нужен для того, чтобы движение распределительного вала или распределительных валов синхронизировалось с движением коленчатого вала.

4. Почему обрыв ремня привода газораспределительного механизма так опасен

В старых автомобилях использовались двигатели с автономным двигателем или без помех. В этих двигателях поршни и клапаны никогда не занимают одно и то же место в цилиндре. Однако большинство современных двигателей являются интерференционными. Эти двигатели позволяют поршням создавать еще большее сжатие, производя более мощные и эффективные двигатели. Компромисс заключается в том, что клапаны и поршни занимают одно и то же место в цилиндрах, если клапаны открыты, а поршни полностью выдвинуты.

Синхронизация коленчатого и распределительного валов означает, что этого не должно происходить, но обрыв ремня ГРМ означает, что эти две части больше не будут синхронизированы. В свободном двигателе это привело бы к снижению мощности двигателя и, в конечном итоге, к его полной остановке. Но в интерференционных двигателях дело обстоит иначе. Поршни могут двигаться вверх и ударять по клапанам, пока они еще открыты, что приводит к серьезным повреждениям различных внутренних частей двигателя. Это невероятно дорого ремонтировать и иногда может привести к достаточному ущербу, поэтому может иметь смысл приобрести новый двигатель или новый автомобиль, а не ремонтировать поврежденный.

3. Симптомы выхода из строя ремня ГРМ

К сожалению, обычно нет никаких признаков выхода из строя ремня ГРМ. Иногда могут быть небольшие признаки, такие как тикающий шум, который может исходить от двигателя. Однако эти симптомы легко пропустить, и их трудно правильно диагностировать (поскольку они могут быть вызваны и другими проблемами). Часто ремень ГРМ просто рвется без предупреждения. Именно по этой причине жизненно важно заменить ремень ГРМ, как это рекомендуется в руководстве пользователя. Поступать иначе — это ужасно рисковать.

2. Почему замена ремня ГРМ стоит дорого

Сам по себе ремень ГРМ представляет собой простой резиновый ремень, и вы обнаружите, что сам компонент не так уж и дорог. Но позвоните в любое место и попросите оценить замену ремня ГРМ, и это будет сотни долларов. Почему это? Замена ремня ГРМ на автомобиле – долгий и трудоемкий процесс. Для замены ремня ГРМ техникам приходится демонтировать значительную часть двигателя, что требует времени. Перед снятием старого ремня они проверят уплотнения, шкивы, натяжители и многое другое. После этого им нужно будет установить правильное время и проверить его, чтобы убедиться, что ремень работает должным образом. Наконец, они будут собирать двигатель. Это занимает часы труда и требует исключительного мастерства. Из-за этого замена ремня ГРМ, как правило, является одной из самых дорогих услуг, которые потребуются вашему автомобилю. Тем не менее, это все равно дешевле, чем ремонт двигателя.

1. Ремни ГРМ есть не на всех автомобилях

Если в руководстве по эксплуатации не указано, когда необходимо менять ремень ГРМ, возможно, на вашей Toyota ремня ГРМ вообще нет. Вместо этого он может быть оснащен цепью привода ГРМ. Как видно из названия, цепь ГРМ служит той же цели, что и ремень ГРМ, но представляет собой металлическую цепь, а не резиновый ремень. В отличие от ремней ГРМ, цепи ГРМ, скорее всего, не нужно будет заменять. Однако они также тяжелее и громче ремней.

1. Capitol Toyota

   783 Auto Group Avenue
   SALEM, OR 97301


   • Продажи: (888) 459-7024

MAP. Использование

Карта

Спутник

Контакт

Капитолий Тойота

783 Авто Групп Авеню Не
Направления Салем, Орегон 97301

• Отдел продаж: 503-399-1011
• Сервис: 503-399-1011
• Запчасти: 503-399-1011

• Специальные услуги
• Скидки на запчасти

​

Каковы симптомы плохого ремня ГРМ?

Авторемонт, техническое обслуживание автомобилей ▸ 27 октября 2020 г.

Ремни ГРМ необходимы для поддержания работы вашего автомобиля. Ремень ГРМ соединяется с коленчатым валом вашего автомобиля. Это управляет поршнями и клапанами. Ремень ГРМ изготовлен из армированной резины с зубьями на внутренней стороне ремня, которые регулируются открытием и закрытием этих клапанов и поршней. Они «держат время» по существу вместе с распределительным валом вместе с коленчатым валом двигателя. Эти два компонента должны работать в полной гармонии, чтобы избежать катастрофических и обширных повреждений.

Что делает ремень ГРМ?

Распределительный вал позволяет поршням двигаться, пропуская бензин и смесь воздуха в ваш автомобиль. Затем коленчатый вал перемещает поршни двигателя вверх и вниз внутри цилиндров двигателя. Эти движения должны быть точно рассчитаны, чтобы двигатель вашего автомобиля работал правильно. Газо-воздушная смесь должна быть впрыснута в ваш автомобиль точно в нужное время и в нужном количестве. Если эта смесь не введена в двигатель правильно, вы потеряете мощность двигателя.

Потеря мощности может привести к снижению расхода топлива, а также к тому, что двигатель не сможет работать, если синхронизация полностью сбита. Зубчатые ремни необходимы для поддержания этого процесса в гармонии. Существует высокий риск повреждения двигателя, если ваш ремень ГРМ работает неправильно. В некоторых случаях ремень может полностью соскользнуть. Это не было бы хорошей ситуацией для вас во время вождения.

Как долго служит ремень ГРМ в автомобиле?

Замена ремня ГРМ – одна из наиболее часто неправильно понимаемых услуг. Средний срок службы составляет около 60-100 тысяч миль. В зависимости от марки и модели вашего автомобиля эти сроки будут меняться. У разных производителей есть определенные годы и пробег, при которых они советуют замену. Например, Toyota рекомендует заменять ремень ГРМ в Camry каждые 60 000 миль. В Ford Focus рекомендуется менять ремень каждые 60 000–9.0000 миль.

По оценкам Министерства транспорта США, средний пробег одного человека составляет около 13 500 миль. По их оценкам, замена ремня ГРМ потребуется каждые 4,5–7,5 лет. Например, чтобы подчеркнуть различия между моделями, Volkswagen Jetta (с механической коробкой передач) позволяет сохранить ремень ГРМ до 190 000 миль пробега. Основываясь на всех этих факторах, мы можем с уверенностью предположить, что ваш ремень ГРМ прослужит в среднем 60 000–105 000 миль. Или потребует замены каждые 8-10 лет вне зависимости от пробега.

Каковы признаки и симптомы неисправности ремня ГРМ?

Когда ремень ГРМ начинает изнашиваться, он может издавать тикающий звук внутри двигателя. Этот предупредительный знак также может указывать на низкое давление масла или недостаточное количество смазки в двигателе. Ниже перечислены несколько распространенных признаков, которые могут указывать на то, что ваш ремень ГРМ изношен или порвался, что потребует замены ремня ГРМ местным сертифицированным механиком ASE и осмотра других внутренних компонентов двигателя на наличие повреждений.

Не все двигатели имеют ремень ГРМ. Они чаще встречаются в автомобилях и внедорожниках с меньшими двигателями. Эти двигатели называются поршневыми двигателями. В более крупных двигателях с большим диаметром цилиндра используется цепь привода ГРМ. Когда ремень начинает изнашиваться или стареть, вы должны знать о нескольких признаках и симптомах. Зная их, вы сможете избежать дорогостоящего ремонта в будущем. Помните, что ваш ремень ГРМ должен быть заменен сертифицированным механиком ASE, чтобы обеспечить его правильную замену и проверить остальные компоненты двигателя на наличие внутренних повреждений, если проблема возникла некоторое время назад.

Когда вы узнаете, что пора заменить ремень ГРМ?

1. Тикание в двигателе:

По мере износа ремня ГРМ вы услышите тикающий звук, исходящий от двигателя. Хотя это тиканье обычно является признаком старого или изношенного ремня, его также можно отнести к низкому давлению масла или другим смазочным материалам. Если вы заметили тикающий шум, исходящий от вашего двигателя, и все ваши жидкости находятся на правильном уровне, скорее всего, проблема в ремне.

2. Двигатель не заводится:

При обрыве ремня ГРМ вы даже не сможете завести автомобиль. Вы можете услышать щелчок при повороте ключа, но двигатель не заведется. Этот щелчок исходит от стартера. Но когда ремень обрывается, он не дает работать коленвалу и распредвалу. Во многих случаях вы даже не узнаете, что ремень ГРМ порвался, потому что во многих случаях ремень выходит из строя во время движения. Вот почему важно, чтобы механик заменял ремень. Он / она может проверить наличие дополнительных внутренних повреждений, которые должны были произойти во время вождения. Механик в G&G знает, как осмотреть больше внутренних компонентов автомобиля.

3. Утечки масла в передней части двигателя:

Если гайки и болты, крепящие крышку ремня ГРМ, начинают ослабевать, масло начинает просачиваться на ремень. Это со временем приведет к износу резины на ремне. Распространенный перегрев происходит, когда эти болты ослаблены, что может привести к преждевременному износу ремня. Прокладка между крышкой и блоком двигателя со временем изнашивается, и рекомендуется периодически проверять эти области.

4. Перебои в работе двигателя:

Изношенные ремни ГРМ влияют на скорость работы двигателя. Например, когда ремень соскользнул с привода распределительного вала, это приведет к тому, что цилиндр откроется и закроется раньше, чем должен. Это приводит к пропуску зажигания двигателя. При пропуске зажигания в двигателе вы услышите громкий хлопающий звук. Обычно называют обратным огнем. Обратный огонь возникает, когда несгоревшее топливо выбрасывается из цилиндра на такте выпуска и воспламеняется в системе глубже, чем должно. Если вы заметили, что ваш автомобиль дает обратный эффект, как можно скорее отправьте его в сервисный центр.



Почему важно периодически менять ремень ГРМ?

Это недешевое техническое обслуживание. Типичная замена ремня ГРМ обойдется вам примерно в 500-900 долларов за запчасти и работу.
