Что означают значки на приборной панели

Владельцам автомобилей стоит подробнее ознакомиться с возможными символами, которые можно встретить на приборной панели в процессе эксплуатации машины. Дело в том, что современные автомобили оборудованы различными датчиками или устройствам для отслеживания работы многих систем.

К тому же, большинство моделей оснащены электронным управлением двигателем, что также позволяет следить за его состоянием. Поэтому в результате возникновения поломки при работе устройства или целой системы датчик подаст сигнал в виде символа определенного цвета. И этот сигнал автомобилисту необходимо будет понять. Однако далеко не каждый владелец авто знает, что означают значки на приборной панели.

В данной статье приведено свыше 30 различных изображений-символов, с которым может столкнуться автовладелец. При этом стоит отметить, что всего в выпущенных за последние десять лет автомобилей, подобных картинок больше 150, поэтому иногда бывает очень сложно не запутаться в том, какая именно проблема возникла в процессе эксплуатации транспортного средства.

значки на приборной панели

Почему используется разный цвет?

Прежде, чем описывать каждый значок-символ, следует разобраться, почему они имеют разные цвета. Объясняется это довольно-таки просто: производители автомобилей изначально использовали разделение значков по цветам, чтобы указать степень серьезности возникшей проблемы.

Так, например, если на приборной панели горит значок не красного оттенка, а синего (или зеленого), то можно ехать дальше, но игнорировать подобное изображение не рекомендуется. Он сообщает о возможной проблеме, которую следует устранить. Если же загорелось красное изображение, то это значит, что транспортное средство лучше остановить или отвезти к специалистам для проведения ремонта системы или устройства. Если горят желтые или оранжевые изображения, то автомобиль предупреждает о необходимости проведения диагностики.

Важно! Особое внимание следует уделить картинкам, которые начинают активно мигать. В этом случае водитель получает от системы предупреждение о том, что скоро возникнет поломка, и ТС рекомендуется как можно скорее доставить в технический центр.

что означают значки на приборной панели

Предупреждающие значки

В таблице ниже рассмотрены обозначения значков на приборной панели, при возникновении которых владельцу машины не рекомендуется игнорировать проблему. При возникновении таких значков нужно, наоборот, как можно быстрее посетить автосервис для устранения неполадок.

что означают значки на приборной панели

Символы общего назначения

После предупреждающих символов следующими для ознакомления будут значки, сообщающие о необходимости срочной диагностики различных систем или устройств, которые находятся в автомобиле. При игнорировании подобного значка эксплуатация транспортного средства может быть продолжена, но в скором времени в системе или устройстве произойдет поломка, о чем сообщит красный символ.

Например, среди картинок можно отметить символ, который сообщает о сниженном уровне стеклоомывающей жидкости, и владелец автомобиля, увидевший подобное изображение, сможет своевременно предпринять необходимые меры. Дополнительно можно отметить, что сигналы могут появляться:

  1. На панели приборов.
  2. На панели информационно-развлекательных систем.

Что касается второго варианта, то в этом случае изображение возникает в центре консоли.

горит значок на приборной панели

Осветительные значки

Помимо прочего, на приборной панели автомобиля могут возникать значки, отображающие состояние осветительной системы. Со многими из представленных в таблице ниже символов большинство владельцев авто знакомы, но будет не лишним еще раз пробежаться по подобным значкам. Стоит обратить внимание на то, что такие картинки имеют зеленый либо синий цвет. Реже встречаются желтые.

значки на приборной панели

Значки неисправности

При возникновении на приборной панели автомобиля хотя бы одного из таких значков, владельцу следует отдать ТС в автосервис для устранения возникшей проблемы. Стоит подробнее изучить, какие именно символы могут сообщать о возникшей неисправности. В таблице значки расположены по степени важности: вверху самые серьезные проблемы, внизу – наименее серьезные.

что означают значки на приборной панели

Значки вспомогательных систем

Большинство выпущенных недавно транспортных средств оборудованы датчиками, отслеживающими работу системы безопасности и других вспомогательных систем. Для некоторых владельцев подобных машин рассмотренные ниже символы окажутся новыми, поэтому стоит внимательнее изучить таблицу с изображениями и расшифровкой значков на приборной панели.

расшифровка значков на приборной панели

Специальные символы-значки

В этой таблице указаны изображения, представляющие работу новых функций в автомобиле. В основном, картинки имеют зеленый цвет, но также встречаются изображения оранжевого или даже красного цвета. При этом стоит отметить, что зеленые значки означают лишь то, что система активна, а другие цвета говорят о существующих проблемах или неисправностях.

обозначение значков на приборной панели

И это далеко не весь перечень изображений, которые можно встретить в новых транспортных средствах и которые будут в новинку тем, кто раньше с подобными индикаторами не сталкивался.

Символы в дизельных автомобилях

Наконец, стоит изучить, какие символы могут возникнуть на экране приборной панели транспортных средств, работающих на дизельном топливе. В таблице рассмотрены основные изображения, с которыми может столкнуться владелец такого автомобиля.

значки на приборной панели

Каждый автомобиль, вне зависимости от времени производства, имеет те или иные значки на приборной панели, которые загораются при определенной неисправности. В этом случае рекомендуется направить все силы на устранение подобной поломки, так как в противном случае это может обернуться дорогостоящим ремонтом.

auto-sovets.ru

Расшифровка ошибок приборной панели ФОЛЬКСВАГЕН: обозначения на приборной панели

Работаем ежедневно с 09:00 до 21:00

На данной странице мы разместили световые индикаторы и предупреждения. Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Volkswagen (Фольксваген). Здесь их более 40, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.

Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.

  • Красная подсветка указывает на проблему, требующую немедленного решения.
  • Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
  • Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.

Если на вашем Volkswagen загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.

Предписывающие индикаторные лампы

Индикатор 1 - Тормозная система

Тормозная система

Если этот индикатор горит, проверьте, что ручной тормоз не включен. Если он применяется, снимите его и продолжайте движение.

Если он не включен или индикатор продолжает гореть, проверьте уровень тормозной жидкости. Если он находится на неправильном уровне, долейте его до нужного уровня.

Если индикатор продолжает гореть, обратитесь в сервисный центр.

Индикатор 2 - Система охлаждения двигателя

Система охлаждения двигателя

Если этот индикатор загорается, немедленно остановитесь, заглушите двигатель и не двигайтесь дальше. Проверьте, в порядке ли уровень охлаждающей жидкости двигателя. Если это так, то, вероятно, существует более широкая проблема с системой охлаждения, поэтому обратитесь в службу поддержки на дорогах. Если уровень охлаждающей жидкости не в порядке, добавьте больше охлаждающей жидкости. Для получения помощи в этом, обратитесь к руководству пользователя. Если сигнальная лампа продолжает гореть даже после этого, обратитесь за помощью к специалистам.

Индикатор 3 - Давление масла в двигателе

Давление масла в двигателе

Если этот индикатор загорается, остановитесь, как только это станет безопасным, и немедленно выключите двигатель и не перезапускайте. Проверьте уровень масла. Если уровень масла в норме, обратитесь в службу поддержки на дороге, так как могут возникнуть другие проблемы с системой давления. Если уровень масла не в порядке, доливайте масло до тех пор, пока оно не станет нормальным. Обратитесь к руководству пользователя для получения инструкций или обратитесь за помощью на дороге. Запустите двигатель снова на пять секунд, и если лампа погаснет в течение этого времени, вы можете продолжить движение. Если это не так, обратитесь за помощью на дороге.

Индикатор 4 - Система рулевого управления с усилителем

Система рулевого управления с усилителем

Если этот индикатор загорается, остановитесь, как только это будет безопасно, и заглушите двигатель. Выньте ключ зажигания. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть, проверьте рулевое управление и посмотрите, можете ли вы безопасно управлять автомобилем. Если это так, обратитесь непосредственно в сервисный-центр. Если нет, обратитесь в службу поддержки на дорогах.

Индикатор 5 - Система подушек безопасности и ремней безопасности

Система подушек безопасности и безопасности

Если этот индикатор загорается, аккуратно подъезжайте в автосервис и диагностируйте и устраняйте неисправность. Проблемы с этими системами могут не повлиять на работу автомобиля, но очень важны для вашей безопасности.

Индикатор 6 - Система зарядки автомобиля

Система зарядки автомобиля

Если вы можете запустить двигатель, когда этот индикатор горит, обратитесь к специалисту по ремонту, так как есть проблемы с электрическими компонентами автомобиля. Избегайте использования избыточного электрического оборудования, чтобы не разрядить аккумулятор. Если вы не можете запустить двигатель, обратитесь в службу поддержки на дорогах.

Индикатор 9 - Выключатель зажигания

Выключатель зажигания

Если этот индикатор горит красным, не выключайте двигатель, так как он может не включиться снова. Если индикатор горит красным или желтым, обратитесь к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 7 - Замок рулевого управления

Замок рулевого управления

Если этот индикатор горит красным, обратитесь к специалисту по ремонту. Если он горит желтым, то неисправность менее серьезна, и вы можете самостоятельно доехать до сервиса для проверки системы,при этом двигайтесь осторожно.

Индикатор 8 - Пряжки ремней безопасности

Ремень безопасности отстегнут

Пристегните ремень безопасности водителя или пассажира.

Индикатор 10 - Одна из дверей открыта

Одна из дверей открыта

Убедитесь, что все двери закрыты правильно.

Индикатор 11 - Капот

Крышка капота не закрыта

Убедитесь, что капот закрыт.

Индикатор 12 - Крышка багажника

Крышка багажника не закрыта

Убедитесь, что крышка багажника закрыта правильно.

Индикатор 13 - Пополнить AdBlue

Пополнить AdBlue

Этот индикатор указывает, что AdBlue не осталось. Если автомобиль выключен при включенном освещении, он не включится снова. Это стандартная операция системы, и для полной перезагрузки автомобиля требуется полная заправка AdBlue. Более подробная информация доступна в руководстве пользователя.

Предупреждающие индикаторные лампы

Индикатор 1 - Лампа контроля выбросов

Лампа контроля выбросов

Если этот индикатор постоянно горит, выключите двигатель и выньте ключ. Подождите 30 секунд и перезапустите двигатель. Если индикатор продолжает гореть или мигать, обратитесь к специалисту по ремонту или, если автомобиль вибрирует или вялый, обратитесь за помощью на дорогу.

Индикатор 2 - Дизельный сажевый фильтр

Дизельный сажевый фильтр

Убедитесь, что в автомобиле есть топливо и другие сигнальные огни не горят. Если несколько сигнальных ламп включены, обратитесь за помощью на дорогу. Если автомобиль заправлен и лампа продолжает гореть, двигайтесь со скоростью более 60 км / ч и между 1800-2500 об / мин, пока не погаснет свет. Если индикатор не погаснет в течение 15 минут, по возможности поезжайте в автосервис или обратитесь за помощью к придорожным специалистам.

Индикатор 3 - Лампа управления двигателем

Управление бензиновым двигателем

Осторожно доехать до авторизованного ремонта, чтобы решить эту проблему.

Индикатор 3 - Управление дизельным двигателем

Управление дизельным двигателем

Обычно эта лампа загорается на несколько секунд при включенном зажигании, но если лампа загорается при работающем двигателе, безопасно отправляйтесь в автосервис для проверки двигателя и устранения проблемы.

Индикатор 5 - Уровень моторного масла

Уровень моторного масла

Если этот индикатор горит ровно, долейте моторное масло. Руководство пользователя содержит дополнительную информацию о том, как это сделать. Если этот индикатор мигает, значит, датчик неисправен. Поездка в автосервис.

Индикатор 6 - Антиблокировочная тормозная система / электронная блокировка дифференциала неисправность

Антиблокировочная тормозная система / электронная блокировка дифференциала неисправность

Произошла неисправность антиблокировочной тормозной системы. Автомобиль по-прежнему будет нормально тормозить, но ABS и ESP могут не включиться при необходимости. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 7 - Программа электронной стабилизации

Программа электронной стабилизации

Если этот индикатор мигает во время вождения, это нормальная функция. Свет сообщает, что система контроля тяги или ESP вмешивается. Если он постоянно горит, возможно, вы нажали кнопку «ESP off». Это может быть возобновлено путем включения и выключения автомобиля. Если индикатор продолжает гореть, обратитесь к специалисту по ремонту для диагностики и устранения проблемы.

Индикатор 8 - Контроль давления в шинах

Контроль давления в шинах

Проверьте давление в шинах и при необходимости отрегулируйте. Если индикатор продолжает гореть, проверьте все давления в шинах еще раз. Если они в порядке, сохраните их с помощью дисплея меню и, если индикатор остается включенным, безопасно обратитесь к специалисту по ремонту для проверки системы. Если давление в шинах снова изменилось, отремонтируйте или замените поврежденную шину.

Индикатор 9 - Система рулевого управления с усилителем

Система рулевого управления с усилителем

Если автомобиль был недавно запущен, или аккумулятор был отсоединен или разряжен, поверните рулевое колесо полностью вправо, затем полностью налево и кратковременно двигайтесь со скоростью 15-20 км / ч. Если индикатор не гаснет, отправляйтесь в безопасное место в автосервис.

Индикатор 10 - Замок рулевого управления

Контроль тормозных колодок

Тормозные колодки изношены. Обратитесь в автосервис.

Индикатор 11 - Система подушек безопасности и ремней безопасности

Система подушек безопасности и ремней безопасности

Если этот индикатор горит, неисправна система подушек безопасности или ремней безопасности. Аккуратно поезжайте к специалисту по ремонту, чтобы диагностировать и устранить проблему.

Индикатор 12 - Неисправность коробки передач / перегрев

Автоматическая коробка передач

Этот свет обычно сопровождается сообщением в информационно-развлекательной системе. «Вы можете продолжить движение», «Задняя передача недоступна». Остановите автомобиль и выберите «P» или «Пожалуйста, нажмите педаль тормоза и снова включите передачу», когда ручной тормоз не включен, требует, чтобы вы обратились в автосервис. Если информационно-развлекательная система говорит: «Пожалуйста, затормозите педаль и выберите передачу снова», когда стояночный тормоз выключен, или «Пожалуйста, измените свой стиль вождения», вы можете продолжить движение.

Индикатор 13 - Пневматическая подвеска

Пневматическая подвеска

Существует проблема с системой пневматической подвески. Автомобиль может двигаться по-разному, что может повлиять на управляемость, устойчивость и дорожный просвет. Аккуратно поезжайте в автосервис, чтобы диагностировать и решить эту проблему.

Индикатор 14 - Адаптивные амортизаторы подвески

Адаптивные амортизаторы подвески

Свяжитесь со специалистом по ремонту или придорожной помощью.

Индикатор 15 - Задний спойлер

Задний спойлер

Задний спойлер неисправен. Поезжайте в автосервис и не превышайте 120 км / ч.

Индикатор 16 - Контроль лампы

Контроль лампы

Проверьте все лампочки и убедитесь, что они работают. Если они сломаны или неисправны, замените их как можно скорее.

Индикатор 17 - Стоп-сигналы

Стоп-сигналы

Убедитесь, что все стоп-сигналы работают правильно. Если они сломаны или неисправны, замените их как можно скорее.

Датчик дождя и света

Датчик дождя и света

Если этот индикатор горит, стеклоочистители и фонари не включаются и не выключаются автоматически. Их по-прежнему можно включать и выключать вручную. Обратитесь в автосервис для решения этой проблемы.

Индикатор 19 - Регулировка угла наклона фар

Регулировка угла наклона фар

Система регулировки угла наклона фар работает неправильно.

Индикатор 20 -  Неисправность датчика моторного масла

Адаптивная система освещения

Если этот свет горит, фары не адаптируются автоматически. Они все еще могут быть погружены вручную. Для устранения проблемы обратитесь в автосервис.

Индикатор 21 - Сцепное устройство

Сцепное устройство

Убедитесь, что прицепное устройство правильно подключено.

Индикатор 22 - Конвертируемая крыша

Конвертируемая крыша

Эта лампа загорается, когда крыша открывается или закрывается. Если она включена в любое другое время, сначала полностью откройте и закройте крышу. Если индикатор остается включенным, обратитесь к специалисту по ремонту.

Индикатор 23 - Центральная контрольная лампа

Ключ не в автомобиле

Для автомобилей с бесключевым доступом этот индикатор загорается, когда их нет в автомобиле, а двигатель работает. Убедитесь, что ключ находится в автомобиле, чтобы вы могли перезапустить двигатель.

Индикатор 24 - Требуется доливка жидкости омывателя

Ассистент Lane assist

Этот свет загорается, когда работает система помощи полосам, но не может обнаружить дорожную разметку. Если индикатор загорается с сообщением «Сбой системы», обратитесь к специалисту по ремонту.

Индикатор 25 - Нажмите педаль сцепления

Нажмите педаль сцепления

Нажмите педаль тормоза и переведите рычаг переключения передач из положения парковки.

Индикатор 26 - Уровень жидкости омывателя ветрового стекла

Уровень жидкости омывателя ветрового стекла

Если этот индикатор загорается, уровень жидкости в омывателе ветрового стекла необходимо долить. Обратитесь к руководству пользователя для получения дополнительной информации об этом процессе.

Индикатор 27 - Задние противотуманные фонари

Задние противотуманные фонари

Этот индикатор указывает, что задний противотуманный фонарь включен. Задние противотуманные фонари следует включать только в условиях тумана.

Индикатор 28 - Низкий уровень топлива

Низкий уровень топлива

Топливный бак почти пуст и достиг резервного уровня. Заполните бак как можно скорее.

Индикатор 29 - Пополнить AdBlue

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1000 миль. Свет будет освещать каждые 31 миль вместе с шумом. Если AdBlue не перезаряжается, индикатор со временем загорится красным, и автомобиль не включится.

Прочие индикаторные лампы

Индикатор 1 - Круиз контроль

Круиз контроль

Этот индикатор указывает, что круиз-контроль включен.

Индикатор 2 - Нажмите педаль тормоза

Нажмите педаль тормоза

Этот свет только на автоматических транспортных средствах. Этот индикатор указывает на то, что педаль тормоза должна быть нажата перед перемещением рычага переключения передач в положение парковки.

Индикатор 3 - Центральная контрольная лампа

Lane Assist

Этот индикатор указывает на то, что система помощи полосам включена.

Индикатор 4 - Центральная контрольная лампа

Адаптивный круиз-контроль

Этот индикатор указывает, что адаптивный круиз-контроль включен. Если он мигает, вы превышаете максимальную установленную скорость, уменьшите скорость.

Индикатор 5 - Адаптивный круиз-контроль включен

Пополнить AdBlue

Этот свет загорается, когда радиус действия AdBlue составляет около 1500 миль. Свет будет освещать каждые 62 мили вместе с шумом. Если AdBlue не перезаряжается, индикатор загорается желтым цветом на расстоянии 1000 миль, а затем красным, и автомобиль не включается.

Данные световые индикаторы актуальных для всех моделей Volkswagen Touareg, Tiguan, Polo, Passat, Golf, Scirocco, Jetta, Transporter и т.д. Если на приборной панели вашего автомобиля загорелся индикатор оишбки жёлтого или красного цвета, который сообщает о возникновении проблемы и её квалифицированного ршение, обратитесь в наш сервисный-центр и специалисты выполнят комплексную проверку автомобиля.

Мы работаем на рынке более 13 лет, предлагая качественное сервисное обслуживание ФОЛЬКСВАЕГН в Санкт-Петербурге. Если у вас есть дополнительные вопросы, вы можете связаться с мастером СТО по указанному на сайте телефону или электронной почте, что проконсультироваться по любой из ошибок на приборной панели Volkswagen.

audi-rus.ru

Значки на панели приборов

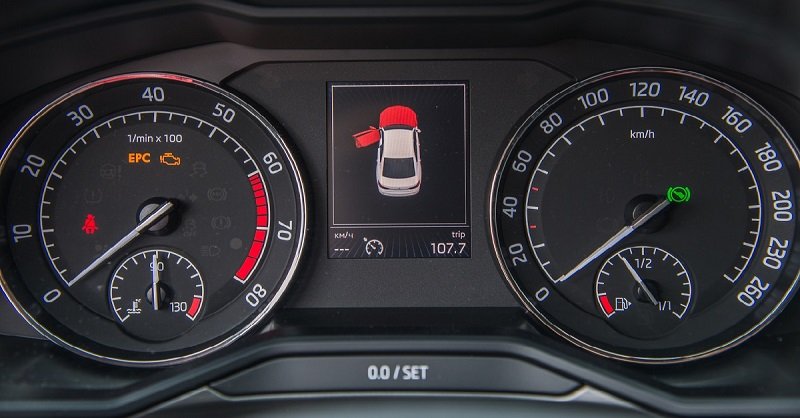

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

значки на панели приборов© DepositPhotos

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

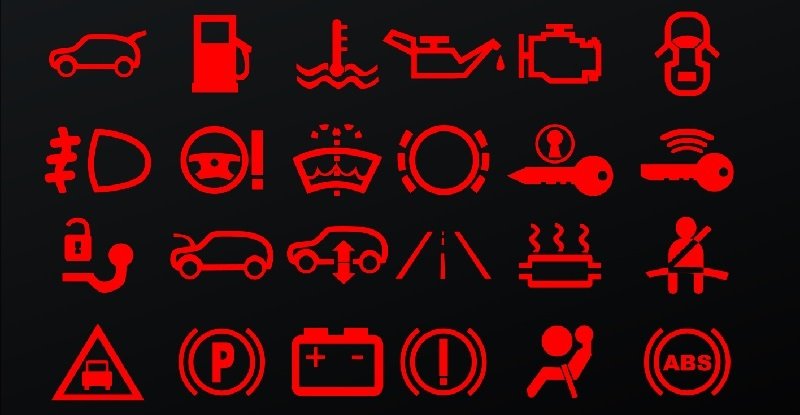

  1. Красные значки
    Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.

    значки на панели приборов© DepositPhotos

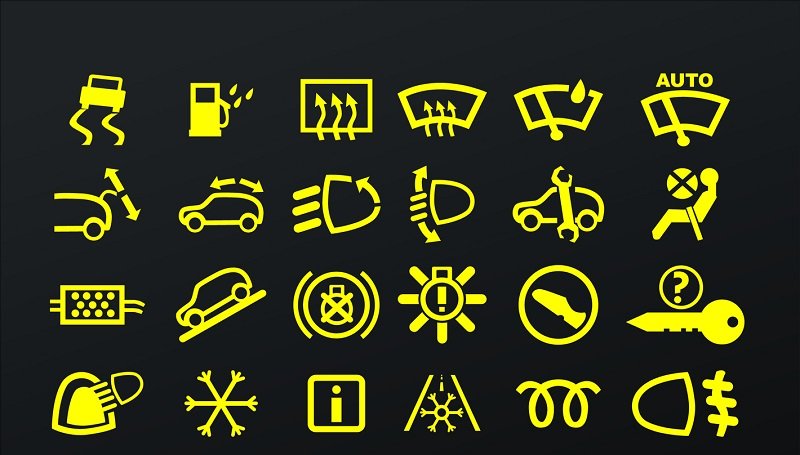

  2. Желтые значки
    Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.

    значки на панели приборов© DepositPhotos

  3. Зеленые значки
    Информируют о сервисных функциях автомобиля и их активности.

    значки на панели приборов© DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

значки на панели приборов© DepositPhotos

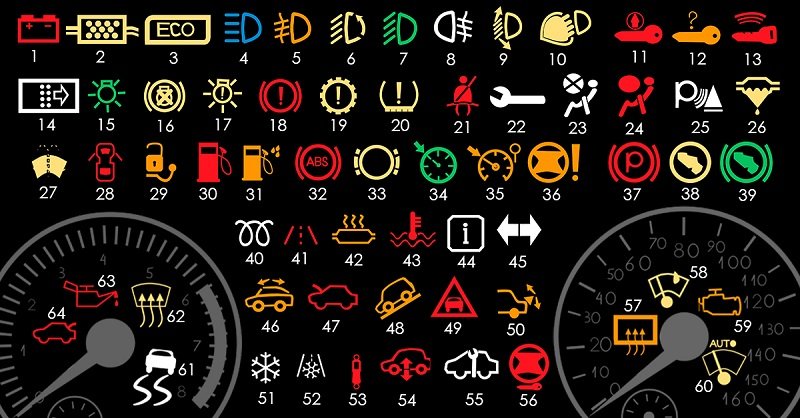

значки на панели приборов

  1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
  2. Предупреждение о сажевом фильтре.
  3. Включен режим экономии топлива.
  4. Фары дальнего видения включены.
  5. Противотуманные фары включены (передние).

    значки на панели приборов© DepositPhotos

  6. Адаптивные передние фары.
  7. Фары ближнего света.
  8. Противотуманные фары включены (задние).
  9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
  10. Датчик дождя и света.
  11. Не обнаружен электронный ключ.
  12. Ключ не обнаружен.
  13. Батарея ключа нуждается в замене.
  14. Загрязнение воздушного фильтра.
  15. Значок включенных фар.

    значки на панели приборов© DepositPhotos

  16. Не работает стоп-сигнал.
  17. Не работает несколько фар.
  18. Неисправность ручного тормоза.
  19. Неисправность автоматической коробки передач.
  20. Индикатор включения наружного освещения.
  21. Ремень безопасности не пристегнут.
  22. Неисправность.
  23. Подушка безопасности деактивирована.
  24. В случае ДТП воздушные подушки не сработают.

    значки на панели приборов© DepositPhotos

  25. Система помощи при парковке.
  26. Неисправность топливного фильтра.
  27. Низкий уровень жидкости стеклоомывателя.
  28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
  29. Предупреждение прицепного устройства.
  30. Низкий уровень топлива.
  31. Вода в топливном фильтре.
  32. Неисправность антиблокировочной системы тормозов.
  33. Символ износа тормозных колодок.

    значки на панели приборов© DepositPhotos

  34. Значок включенного круиз-контроля.
  35. Круиз-контроль не работает.
  36. Неисправность усилителя рулевого управления.
  37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
  38. Необходимо разблокировать коробку передач нажатием педали тормоза.
  39. Нажми педаль сцепления.
  40. Индикация работы свечи накаливания.
  41. Смена полосы движения.
  42. Перегрев катализатора.
  43. Повышенная температура в двигателе.

    значки на панели приборов© DepositPhotos

  44. Индикатор информационного сообщения.
  45. Включены поворотные сигналы.
  46. Неисправность крыши в кабриолете.
  47. Открыт капот.
  48. Низкая скорость автомобиля / система помощи спуска с горы.
  49. Опасное сокращение дистанции.
  50. Неисправность заднего спойлера.
  51. Индикатор, предупреждающий об отрицательной температуре на улице.
  52. Мороз на улице.
  53. Амортизаторы подвески неисправны.
  54. Предупреждение пневматической подвески.

    значки на панели приборов© DepositPhotos

  55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
  56. Блокировка рулевой колонки.
  57. Обогрев заднего стекла.
  58. Датчик дождя.
  59. Неполадка двигателя.
  60. Автоматическое очищение лобового стекла.
  61. Система стабилизации отключена.
  62. Обогрев лобового стекла.
  63. Низкое давление подачи масла.
  64. Багажник открыт.

    значки на панели приборов© DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Фото на превью depositphotos.

Автор статьи

значки на панели приборов

Редакция «Так Просто!»

Это настоящая творческая лаборатория! Команда истинных единомышленников, каждый из которых специалист в своем деле, объединенных общей целью: помогать людям. Мы создаем материалы, которыми действительно стоит делиться, а источником неиссякаемого вдохновения служат для нас любимые читатели!

takprosto.cc

Обозначение значков на панели приборов

Многие автовладельцы считают, что автомобиль – это всего лишь железка, которая не умеет разговаривать и не передает никаких эмоций. Это далеко не так. Вспомните веселую игру незакрепленным грузом в багажнике, громыхания на кочках, поскрипывание шарнирами или усталое пощелкивание двигателя при длительной поездке. В каждом автомобиле есть приборная панель, которая показывает текущее состояние машины. Чтобы контролировать этот процесс, каждый водитель должен знать обозначение значков на панели приборов в своем автомобиле.

Зачем нужны значки

Согласно определению, приборная панель представляет собой место, где расположены различные измерительные и контрольные приборы. Еще относительно недавно на ней было мало измерителей, указателей и индикаторов, поэтому разобраться с ними было легко. Однако, по мере усовершенствования автомобилей появились новые знаки на приборной панели, которые для водителей превратились в сложное занятие, представляющее китайскую грамоту.

Это лишь малая часть существующих индикаторов. Если вы не можете сразу их запомнить, то не стоит расстраиваться, так как это не всем под силу.

Сложность заключается в том, что для каждого авто существует некий отдельный набор значков, которые отображаются на панели приборов.

Цвет имеет значение

Цвет индикатора играет главную роль в определении состояния автомобиля. Итак, среди них выделяют следующие:

  • Зеленый. Показывает водителю, что устройства и узлы автомобиля функционируют нормально.
  • Красный. Оповещает об экстренных и важных событиях, а также наличии серьезных проблем.
  • Желтый. Предупреждает, что на ту или иную деталь необходимо обратить внимание.
  • Синий. Предусмотрен для определенных систем в штатном режиме.

Индикаторы красного или желтого цветов обычно должны перестать гореть через пару секунд после запуска двигателя. Если лампочки будут постоянно гореть, значит имеется неисправность.

Вторым по важности является символ давления масла. Его изображение:горит давление масла

При загорании данного значка нужно сразу проконтролировать наличие масла в двигателе, убедиться в отсутствии утечки. Лучше не продолжать движение, а до ближайшего автосервиса для выявления имеющиеся проблемы добраться с помощью эвакуатора.

Именно красный цвет индикатора показывает аварийную ситуацию на борту автомобиля. Желтый цвет является вторым по важности. Например, значок CHECK на панели.чек

В этом случае ситуация несколько проще. Этот символ показывает проблемы с инжектором, для устранения которых требуется принять меры.

Все остальные цвета индикаторов служат в качестве простых информативных. Например, синий значок является указателем включенного дальнего света. Свечение на приборной панели этих значков не несет ничего страшного, зачастую они просто информируют о включении световых приборов.

Приступим, собственно, к самим индикаторам на приборной панели. Перечисление начинаем с более важных и значимых символов, а дальше будем показывать их в порядке уменьшения.

Индикаторы первостепенной важности

БезымянныйСимвол показывает неполадки с тормозной системой. В штатном режиме он горит при стояночном тормозе.

Показывает температурный режим работы двигателя. Если индикатор красный, то она повышена, а синий – снижена. В этом случае необходимо остановиться и заглушить двигатель. Мигание может символизировать о проблемах с электрикой.Безымянный

Показывает падение давления в смазочной системе или низкий уровень масла.Безымянный

Датчик давления масла. Горит, если уровень ниже положенного.Безымянный

Данные индикаторы показывают низкое напряжение сети, отсутствие зарядки батареи или другие неисправности, как правило, возникшие с генератором.Безымянный

Индикаторы безопасности

Значки, которые горят красным цветом, говорят о том, что нужно срочно обратиться в сервис. Вот их список с учетом важности:

Символ связан с напоминаниями, например, дверь не закрыта или необходима замена масла.Безымянный

Данный значок используется для того, чтобы водитель смог увидеть неисправности системы контроля автомобиля. Машину можно продолжить аккуратно вести к ближайшему автосервису.Безымянный

Индикаторы неисправности подушек безопасности. Сигнализируют о перенатяжении ремня или его отсутствии. Если вы никогда не были в аварии и подушки не применялись, а значки все равно горят, то вам следует ехать в автосервис.Безымянный

  1. Отключена система безопасности от аварийных ситуаций.
  2. Включен иммобилайзер или система противоугона.
  3. Часто проблема в автоматической коробке передач. По указанному значку лучше всего руководствоваться руководством по эксплуатации.
  4. Сломалась противоугонная система.
  5. Неисправности с гидро или электроусилителем.
  6. Активирован ручной тормоз.
  7. Индикатор показывает низкий уровень тормозной жидкости.
  8. Значок показывает износ тормозных колодок.
  9. Проблемы тормозной системы.Безымянный



  1. Давление в шинах. Индикатор горит, если падение составляет больше 25%.
  2. Индикаторы напоминают о плановом техническом осмотре.
  3. Засорился воздушный фильтр.
  4. Водитель забыл пристегнуться ремнем.
  5. Неисправность АКПП.
  6. Низкий уровень масла в коробке передач.
  7. Включен режим блокировки коробки передач.
  8. Неполадки в системе ночного видения.
  9. Выключен режим овердрайв.Безымянный
Значки контрольных систем управления

Современные инновационные разработки на панели приборов автомобиля совмещают в себе старые системы, например, антиблокировочный помощник и новые, например, контроль стабильности. Каждая из них оснащена собственными индикаторами.

Значки антипробуксовочной системы. Зеленый цвет показывает ее исправность, а желтые сбой или отключение.digits

Значок помощи в спуске либо подъеме в местах с уклоном рельефа.digits

Значок поворота. Присутствует в полноприводных машинах при условии, что датчик активный.digits

digitsПомощь во время экстренного торможения.

digitsВ подвеске имеется неисправность.

Дополнительные функциональные символы

Индикаторы данной группы показаны со специальными дополнительными автомобильными функциями. Если они активны, то загорится зеленый свет. При проявлении неисправности индикаторы показываются желтым или красным.

  1. Проблемы с мощностью.
  2. Отсутствие или присутствие электронного ключа.
  3. Система круиз-контроль или небольшое расстояние до впереди идущего транспортного средства.
  4. Легкий доступ к авто.
  5. Включен адаптивный круиз-контроль или обычный СС. При мигании показывает неисправность системы.
  6. Помощь при парковке. Желтый символизирует сбой, а зеленый активность.
  7. Активирован режим обогрева заднего сиденья.
  8. Только задний привод включен.
  9. Полный привод активен.
  10. Показывает неисправность полного привода при включенном моторе.
  11. Сигнализирует о неполадках с рулевым управлением.digits
Индикаторы экономии
  1. Показатели систем старт или стоп.
  2. Активен режим экономии топлива.
  3. Автомобиль работает в режиме экономного движения.digits
Индикаторы приборной панели ВАЗ 2114

Приборные панели у различных автомобилей могут быть совершенно различными, как правило, индикаторы тоже отличаются. В авто ВАЗ 2114 расположено множество датчиков и значков, которые помогают в управлении приборами и системами. Вот самые важные из них:

Стрелочный датчик с правой стороны символизирует скорость автомобиля. Спидометр рассчитан на скорость от 0 до 200 км/ч. Цена деления спидометра составляет 10 км/ч.

В центре под спидометром предусмотрен электронный дисплей, где указываются в верхней части общий пробег, а в нижней – текущий.233

Датчик слева называется тахометр. Он показывает обороты коленвала в настоящий момент. Для получения реальных показателей, необходимо показания умножить на 100. Если значения составляют до 60, то это критическая отметка. Значения с 60 до 80 показаны красным цветом и означают возможность выхода из строя автомобиля.

Ниже находится значок времени и температуры в салоне. С левой стороны расположен стрелочный датчик, показывающий температуру охлаждающей жидкости.

Справа от спидометра предусмотрен индикатор, который показывает уровень топлива в баке автомобиля. Цифры обозначают:

  • 0 – пустой бак.
  • 1/2 – половина.
  • 1 – полный.

Кроме того, символ бензоколонки вверху показывает полный бак, а если внизу он загорится оранжевым цветом, то показывает меньше 6 литров в баке.

Значки в автомобилях с дизельным топливом

Следующие значки предусмотрены в авто с дизельным топливом. Их обозначение следующее:digits

  1. Работают свечи накаливания. При их выключении индикатор погаснет.
  2. Показывают сажевый фильтр или фильтр с макрочастицами.digits
  3. Недостаточно жидкости для реакции, необходимой при очищении отработанных газов.digits
  4. Не работает система очищения выхлопных газов или повышена эмиссия.digits
  5. Имеется вода в топливе или нужно провести систему очистки топлива.digits
Внешние осветительные приборы
  1. Включены внешние лампы.
  2. Не работает наружное освещение или имеется поломка в цепи питания.
  3. Включен дальний свет.
  4. Работает переключение между ближними и дальними фарами в автоматическом режиме.
  5. Система регулирования угла наклона фар.
  6. Выключены адаптивные фары. При мигании индикатор показывает на поломку в системе.
  7. Автоматическое включение ближнего света днем.
  8. Не работают лампы стоп сигналов или задних фонарей.
  9. Включены габариты.
  10. Включены противотуманки.
  11. Активны противотуманные задние фары.
  12. Работает поворотник или активна аварийная сигнализация.digits
Полезные индикаторы для машины
  1. Открыты дверь, багажник или капот.
  2. Указатель минимального количества топлива. Сторона изображения заправочного пистолета соответствует стороне расположения заливной горловины.
  3.  Минимальный запас жидкости в омывайке лобового стекла.digits
Индикаторы дополнительных систем
  1. Нет специального электронного ключа в авто. Второй значок показывает, что ключ есть, но следует сменить батарею.
  2. Активен режим движения при сниженном коэффициенте сцепления с дорогой.
  3. Водителю рекомендуется остановиться и отдохнуть. Индикатор может сопровождаться звуковым оповещением или текстовым сообщением.
  4. Спортивный или нормальный режим амортизаторов.
  5. На автомобилях с пневмоподвеской индикатор показывает положение авто. В данном случае оно максимально возможное.
  6. Проблемы с ходовой и нужен постоянный ее контроль.
  7. Активен режим передвижения с прицепом.
  8. Помощь во время парковки. Если горит индикатор зеленым, то она активна, если желтым, то обнаружен сбой или следует почистить датчики.
  9. Показывает, когда стоит переключиться на высокие передачи в целях экономии топлива. Имеется на всех авто с механической коробкой передач.digits

Будьте бдительны

Таким образом, главной задачей лампочек приборной панели является:

  • Информировать водителя о работоспособности приборов.
  • Своевременно сообщать о различных неполадках.

Регулярное обслуживание и техосмотр поможет уберечь ваш автомобиль от любых неисправностей, поэтому необходимо всегда следить за индикаторами и значками на панели приборов, чтобы оставаться в курсе работы систем.

Независимо от того, знаете вы или нет значения индикаторов на панели автомобиля, появление желтых и красных значков приводит к установлению причин и как минимум к визиту в автосервис.

autolirika.ru

Панель приборов и что на ней находится. Комбинации на приборной панели автомобиля

Панель приборов, в сокращении звучит как приборка – это обобщенное название зоны, в которой располагаются все основные контрольно-измерительные приборы автомобиля. Они предназначаются для оперативного оповещения водителя о текущем состоянии всех значимых систем, узлов и агрегатов транспортного средства, актуальной скорости передвижения, доступном количестве топлива, пройденного пути и прочем.


Расположение и состав автомобильной приборной панели

В подавляющем большинстве машин все приборы панели управления расположены слева прямо перед водителем. В некоторых серийных легковых машинах панель приборов размещается по центру передней консоли, но все равно немного разворачивается в сторону водителя для удобства считывания информации с нее.

Как правило, панель приборов автомобиля включает следующие индикаторы:

  • спидометр – указатель скорости;
  • контрольные лампы работоспособности узлов;
  • общий и посуточный счетчики пробега;
  • индикатор температуры в системе охлаждения;
  • индикатор уровня топлива;
  • тахометр – указатель оборотов двигателя.

Это основной, стандартный набор показателей приборной панели, который может изменяться и дополняться в зависимости от конкретной модели автомобиля. Например, в некоторых современных машинах устанавливаются контроллеры износа тормозных дисков, от которых на приборную панель выводятся сигнальные лампы.

Обозначения на панели приборов.

Контрольно-измерительные приборы подавляющего большинства моделей автомобилей работают по единому принципу – красный свет, это проблемы. То есть, свечение любой красной лампочки или пребывание стрелки прибора в красной зоне говорит о проблемах с автомобилем. В таком случае лучше всего остановиться и изучить проблему, и только в случае ее классификации как неопасной, двигаться дальше.


Тестирование состояния узлов автомобиля по показателям приборной панели

Не всем известно, что еще до начала движения панель приборов может показать наличие проблем с автомобилем. Увидеть их просто – необходимо провести краткое тестирование систем в начале дневной эксплуатации машины.

Сначала включается зажигание, но двигатель не запускается. При этом на панели загорается большое количество разноцветных лампочек, точный состав и расцветки которых зависят от модели машины. Но в любом случае должны загореться следующие сигнализаторы:

  1. лампа давления в смазочной системе;
  2. лампа исправности аккумулятора;
  3. лампочка включения ручного тормоза.

В автомобилях с дизельными двигателями также обязательно должен кратковременно включиться индикатор состояния свечей накала, отключающийся после срабатывания соответствующего реле.

Далее следует запустить двигатель. Сразу после этого «тревожные» индикаторы красного цвета за исключением датчика ручного тормоза должны погаснуть. Чтобы проверить исправность ручника и его контролера, нужно просто затянуть его и опустить обратно, попутно проверяя реакцию соответствующего индикатора.

Спустя 10-20 секунд следует выключить двигатель, снова включив только зажигание. Если мотор полностью исправен, датчик масляного давления не должен загореться, поскольку оно уже повысилось до нормы. У двигателя в хорошем состоянии лампа должна загораться не ранее, чем через 5 секунд после выключения. Другой результат свидетельствует об износе мотора и необходимости посещения СТО.

Такой экспресс-осмотр состояния автомобиля не позволит определить все его существующие и вероятные неисправности, но даст довольно достоверную информацию о возможности его эксплуатации в ближайшие часы, что тоже полезно.

Самая простая процедура в ремонте панели - замена лампочек подсветки, остальные процедуры требуют определенных навыков.


Неисправности приборной панели

Панель приборов чаще всего содержит электронные, световые и механические приборы, причем доля последних постоянно уменьшается. Поломки в основном связаны с износом механических частей, сбоями бортового компьютера и неполадками в бортовой электросети автомобиля. При любой неисправности в приборной панели нужно сразу же обратиться к специалистам, поскольку ездить, не будучи уверенным в достоверности показателей панели, крайне опасно.

etlib.ru

Индикатор в виде буквы А со стрелкой в авто: что такое

На современных машинах уже не ставят обычные лампочки. В роли индикаторов выступают светящиеся иконки, которые способны передать намного больше информации, чем их устаревшие предшественники. С другой стороны, иногда это порождает путаницу, поскольку некоторые значки встречаются или используются достаточно редко. Одним из таких «непонятных» индикаторов является буква А, которая обведена стрелкой.

Как выглядит индикатор

Итак, индикатор представляет собой букву А, обведенную стрелкой. Часто его называют «буква А в кружочке». Иногда она может быть перечеркнута, либо рядом появляется восклицательный знак. На приборной панели также присутствует кнопка с этим символом.

Что касается цвета, то практически все индикаторы кодируются по одной и той же цветовой схеме:

  • красный оповещает о серьезной неисправности;
  • желтый или оранжевый предупреждает о менее значительных проблемах, уведомляет о необходимости техосмотра или диагностики;
  • зеленый свидетельствует об активации конкретной опции.

Для данного индикатора обычно используется только зеленый и желтый цвет, но он также может быть перечеркнутым, а рядом иногда появляется восклицательный знак.

Что он обозначает

Загадочная «буква А в кружочке» обозначает работу системы «Start-Stop».

Данная система устанавливается на большинстве современных автомобилей и представляет собой автоматическую систему глушения и запуска двигателя при кратковременных остановках. Считается, что благодаря этой системе снижается расход топлива в городских условиях, где водитель вынужден постоянно делать остановки на светофорах и в пробках.

Также «Start-Stop» позиционируется как экологичное решение, поскольку нет выхлопных газов во время вынужденной остановки автомобиля.

Когда загорается индикатор

Система оповещает о своей работе следующим образом:

  1. Зеленый указывает на активное состояние Start-Stop. Разумеется, ее активация осуществляется путем нажатия соответствующей кнопки.
  2. Желтый (на некоторых машинах одновременно появляется восклицательный знак) сигнализирует о том, что система неактивна в силу каких-то причин. В таком случае управление двигателем полностью зависит от водителя.
  3. Мигающий индикатор оповещает о наличии неисправностей в системе.

Стоит отметить, что автоматика не всегда точно реагирует на кратковременные остановки, поэтому «Start-Stop» большую часть времени находится в неактивном состоянии. Именно этот факт вызывает недоумение многих водителей, которые замечают, что индикатор вдруг загорелся другим цветом.

m4don.info

Самые запутанные значки на приборной панели автомобилей

Двадцать самых запутанных сигнальных ламп на панели приборов.



Так называемые сигнальные лампы внутри автомобиля используются уже достаточно давно.

Использование таких лампочек для подсвечивания определенных значков на приборной панели началось с того самого момента, как кто-то однажды понял, что это будет гораздо дешевле и эффективнее, чем использовать те же самые датчики, которые в старых автомобилях не сообщали водителю о каких-либо неисправностях.



Все современные автомобили имеют сегодня на своей приборной панели большое количество значков-символов за всю историю существования автопромышленности. И к нашему сожалению, из-за этого многие автовладельцы находятся просто в недоумении от такого разнообразия этой индикации. Вот двадцать самых тяжелых для понимания водителей и крайне-запутанных значков-символов на панели индикации в автомобиле.



Большинство значков-символов на приборной панели представляют собой конкретные определенные символы, а не какой-то простой текст говорящий о той или иной проблеме, или о включенном допустим оборудовании. Именно по этой самой причине многие автовладельцы транспортных средств долго не могут запомнить для себя, что же обозначает каждый из таких символов (значков). Это было сделано намеренно всеми автопроизводителями именно для того, чтобы не адаптировать для каждой страны в отдельности текстовые значения сигнальных ламп на панели приборов автомашины.



Для этого в автопромышленности был принят международный стандарт обозначения значков-символов на консоли, чтобы их можно было применять на любых автомобилях и в любых странах мира.



Смотрите также: Десять лучших панелей приборов автомобиля



Концептуально, если на это посмотреть с логической точки зрения, это вроде не плохая идея, но это совсем не означает, что все эти непонятные символы будут легко восприниматься самими водителями. Ведь многие сигнальные лампы на приборке (приборной панели) похожи на какие-то иероглифы, многие из которых выглядят как змеи или похожи на гамбургеры из того же фаст-фуда.



Наше интернет-издание 1gai.ru предлагает своим читателям подробное руководство и описание, которое поможет многим водителям выяснить, -"что черт возьми происходит", когда на панели приборов вашего автомобиля загорелось что-то непонятное для вас, а данный загоревшийся значок-символ напоминает вам просто какую-то компьютерную клавиатуру и т.п. непонятную игру, что конечно же начинает пугать вас.(?)



*Для увеличения нажмите на картинку.

Обращаем ваше внимание дорогие друзья на следующее, что в наше руководство мы со своей стороны включили только самые тяжело запоминающиеся приборные значки-символы.



Те значки-символы, которые включены в наше руководство действительно так легко спутать с другими символами. Именно поэтому они и считаются самыми тяжелыми для запоминания и понимания их водителями.



Мы намерено не включили в данное руководство такие сигнальные лампы, которые обозначают допустим зарядку, уровень масла, сигналы поворотов, чек двигателя и другие подобные символы, поскольку эти значки-символы известны практически всем владельцам автомобилей. Если Вы еще не знакомы с самыми легкими и распространенными значками-символами на приборной панели своей машины, то более подробно можете узнать об этом из наших статей: "Исследование: Значки на приборной панели путают водителя" и "Десять самых запутанных кнопок и символов в автомобиле"



Таким образом каждый из Вас может воспользоваться нашей таблицей с описанием каждого значка-символа и узнать подробно, что обозначает сигнальная лампа, которая загорелась на приборной панели.



Внимание! Некоторые значки-символы могут немного отличаться по своему внешнему виду в зависимости от марки и модели автомобиля. Но в общем и в целом эти рисунки на сигнальных лампах в большинстве современных автомобилей практически схожи и аналогичны друг с другом.



Конечно же, на самом деле во всех современных автомобилях существует гораздо больше, сигнальных символов, чем эти 20 значков на приборной панели машины, которые тяжелы для восприятия и запоминания их автомобилистами. Пока что мы со своей стороны включили в руководство только самые важные и самые распространенные сигнальные индикаторы, которые чаще всего загораются на панели приборов автомобилей.



В будущем мы обязательно добавим в наше существующее руководство большое количество значков-символов, которые воспринимаются водителями неоднозначно, которые вместо того чтобы помогать водителю, часто пугают их и частенько просто отвлекают последних во время движения от дороги.

www.1gai.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
