Схема предохранителей ваз 2109 карбюратор: Блок предохранителей ВАЗ 2109, 2108, 21099

Содержание

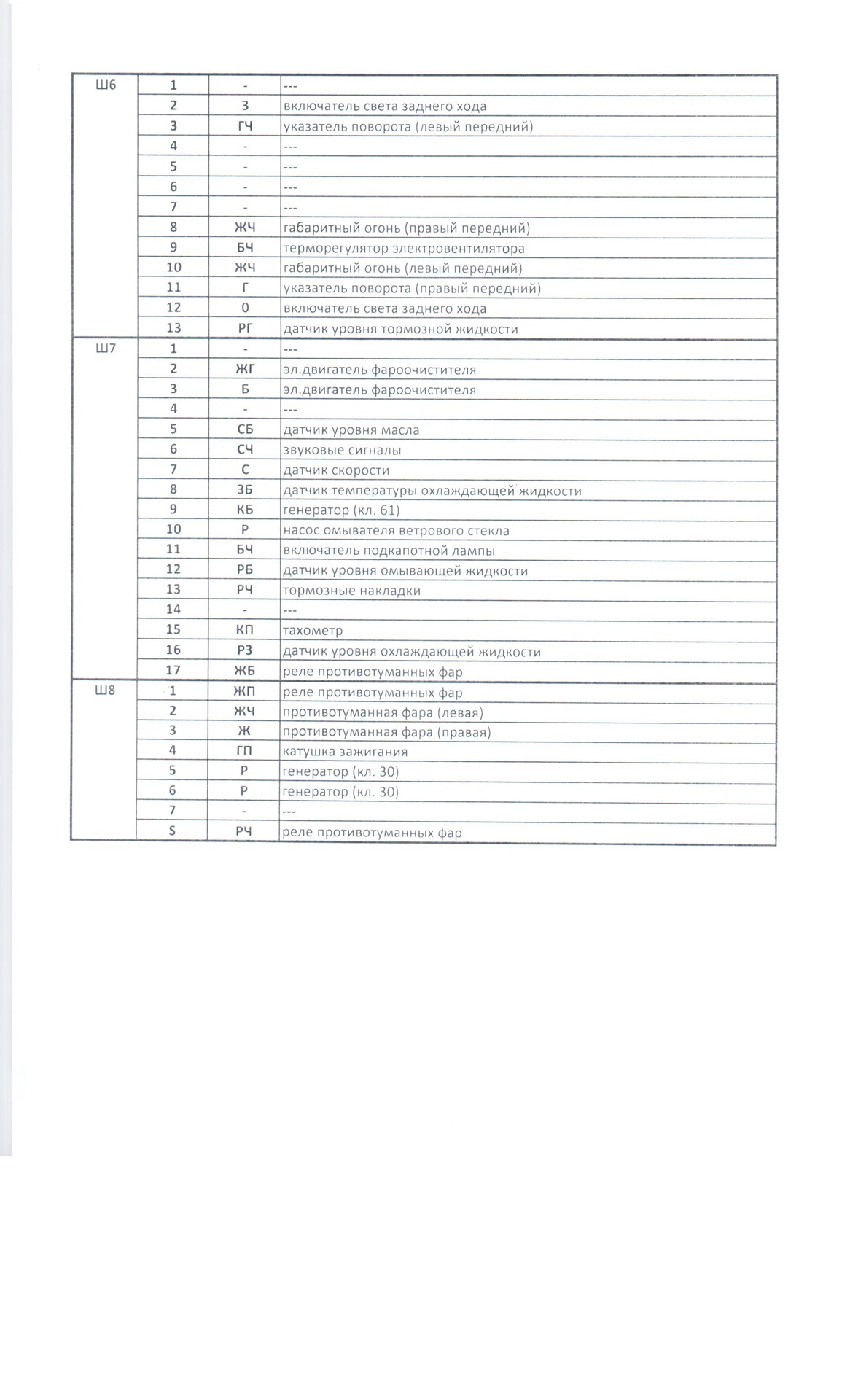

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Схема расположения предохранителей ваз 2109 инжектор

Любой отечественный ВАЗ-2109 имеет , как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка , электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой - с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на . На самом деле, замена такого элемента - несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что он защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3 10А Задние фары стоп-сигнала, лампочки подсветки салона
F4 20А Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

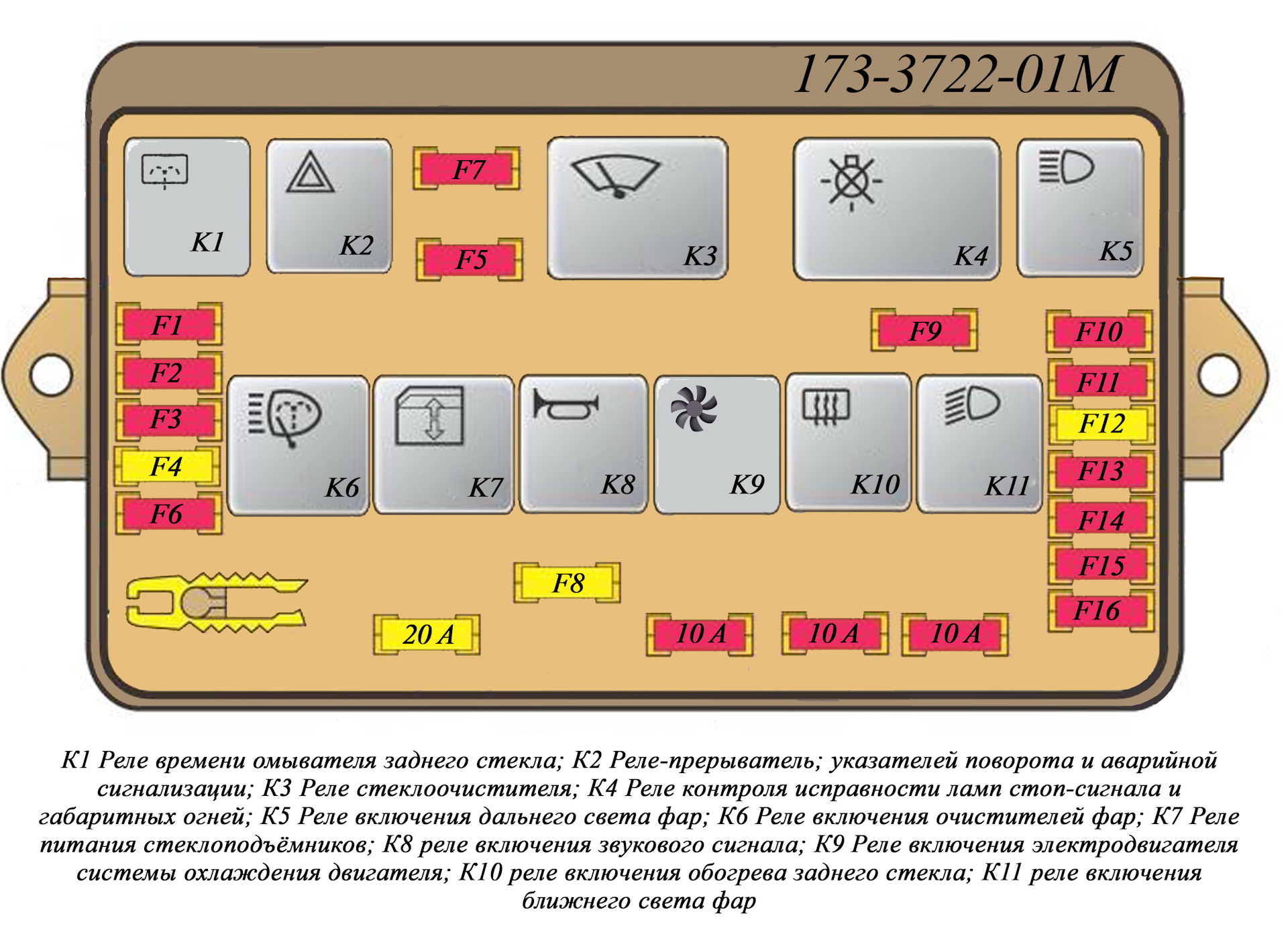

Блок предохранителей 17. 3722
Реле

Приведем в таблице номера реле и их функции:

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света фар
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12 Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

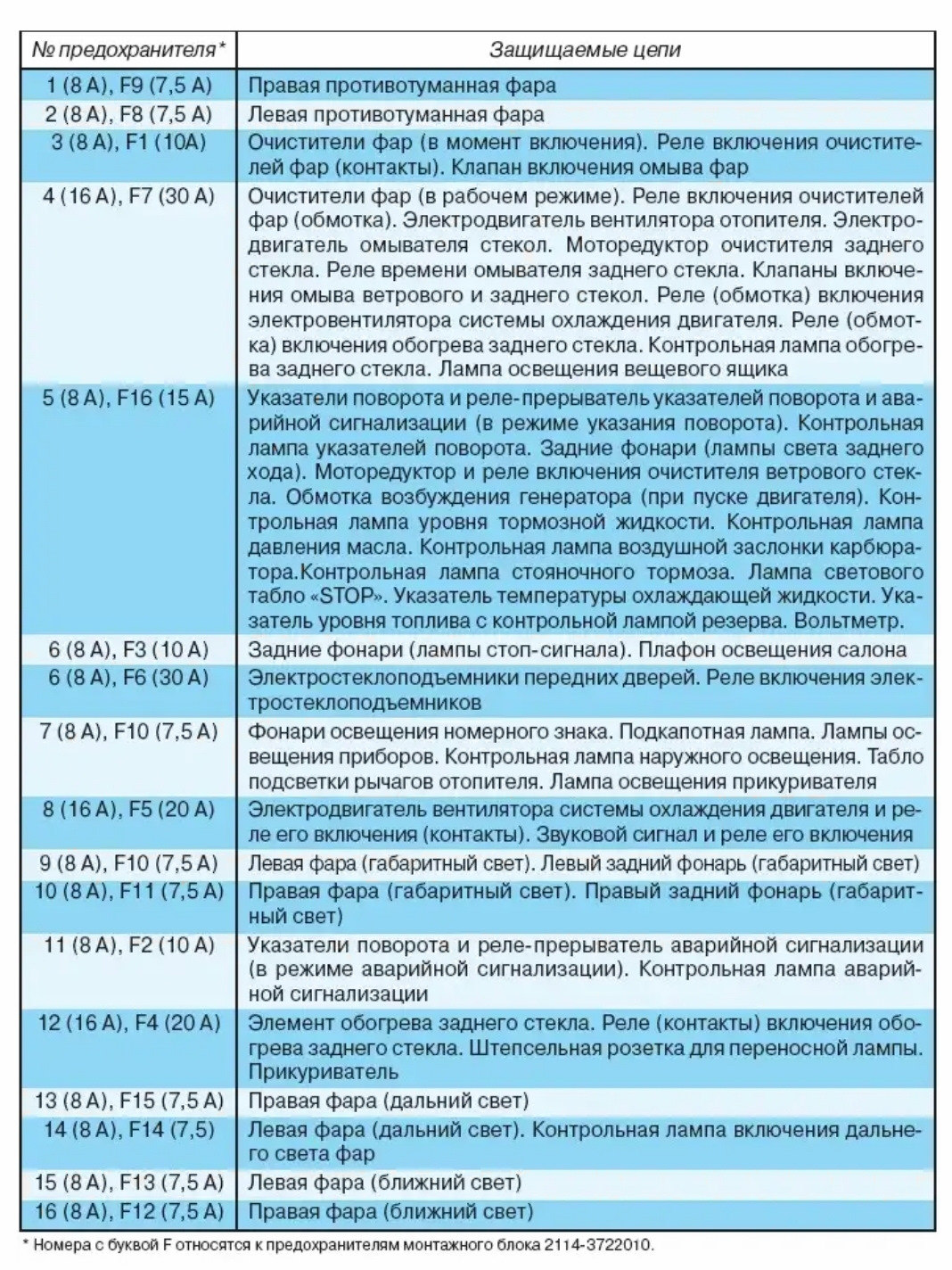

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Правая противотуманная фара
F8 Левая противотуманная фара
F1 Омыватель для фар
F7 Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16 Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3 Задние фары, свет в салоне.
F6 Стеклоподъемники
F10 Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5 Звуковой сигнал
F11 Габарит правого заднего фонаря
F2 Аварийная ситуация
F4 Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15 Фара правая
F14 Фара левая
F13 Ближний свет фары левой
F12 Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

  • Цепи зажигания.
  • Генератора(см.).
  • Пуска двигателя.
  • Реле блокировки дверей.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
  • Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
  • Пинцетом захватывается предохранитель и вытаскивается.

  • Запасные предохранители установлены впереди блока.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
  • С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

  • Отсоединяется аккумуляторная батарея.
  • Разбирается в салоне «бардачок».
  • Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
  • В подкапотной части авто снимается крышка монтажного блока.
  • Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
  • Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

  • Монтажный блок вынимается.
  • Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

  • Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

  • Отыскивается сгоревшая дорожка.
  • Вырезается участок, пришедший в негодность.
  • Окисленные места протираются бензином.
  • Припаивается новая проволока.
  • Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам. Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.


БП 17.3722

Отличия между старыми и обновленными версиями следующие:

  • Элементы монтажного блока по-разному маркируются.
  • Отличается номинал у предохранителей.
  • У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь Сила тока Номер предохранителя
Резервный 10А F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников 10А F2
Плафон подсветки салона, задние фары стоп-огней 10А F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна 20А F4
Клаксон 20А F5
Резервный 30А F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки 30А F7
Резервный 7. F8
Резервный 7.5А F9
Габаритная левая фара 7.5А F10
Габаритная правая фара 7.5А F11
Фара ближнего света правая 7.5А F12
Фара ближнего света левая 7.5А F13
Фара дальнего света левая, контрольная лампочка активации дальнего света 7.5А F14
Фара дальнего света правая 7.5А F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Защищаемая цепь Номинальный ток Номер предохранителя
Резервный 1
Резервный 2
Резервный 3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки 5
Плафон подсветки салона и выключатель стоп-сигнала 6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров 7
Электромотор вентилятора радиатора, клаксон 16А 8
Лампочка левых габаритов, лампочка задних левых габаритов 9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок 10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки 11
Розетка для переноски лампы, прикуриватель 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампочка дальней оптики 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:


Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле
  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.
Строение схемы нового блока
  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.
Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
    повредить, а если их повредите, придется паять.
  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Вельт авто Митино.

описание, схемы, неполадки и способы их устранения, фото и видео

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.


Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!


Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.


Поломки в электрике ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Чаще всего при повседневной эксплуатации автомобиля встречаются Поломки в электрике. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Внимание

Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару. Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Внимание

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”. Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Типы и расположение ламп

 Монтажные блоки

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Монтажный блок типа 17.3722:


1.  Реле включения очистителей фар (К6).
2.  Реле времени омывателя заднего стекла (К1).
3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2).
4.  Реле очистителя ветрового стекла (К3).
5.  Контактные перемычки на месте реле контроля исправности ламп.
6.  Реле включения обогрева заднего стекла (К10).
7.  Запасный предохранитель.
8.  Реле включения дальнего света фар (К5).
9.  Реле включения ближнего света фар (К11).
10.  Предохранитель.
11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9).
12.  Реле включения звукового сигнала (К8).

Монтажный блок типа 2114–3722010–60:


K1.  Реле включения очистителей фар.
K2.  Реле-прерыватель указателей поворота и аварийной сигнализации.
K3.  Реле очистителя ветрового стекла.
K4.  Реле контроля исправности ламп.
K5.  Реле включения стеклоподъёмников.
K6.  Реле включения звуковых сигналов.
K7.  Реле включения обогрева заднего стекла.
K8.  Реле включения дальнего света фар.
K9.  Реле включения ближнего света фар.
F1–F16.  Плавкие предохранители.
F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке

Защищаемые цепи

17.3722

2114–3722010–60

1 (8 А)

F9 (7,5 А)

Правая противотуманная фара

2 (8 А)

F8 (7,5 А)

Левая противотуманная фара

3 (8 А)

F1 (10 А)

Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар

4 (16 А)

F7 (30 А)

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

5 (8 А)

F16 (15 А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А)

F3 (10 А)

Задние фонари (лампы стоп-сигнала). Освещение салона

6 (8 А)

F6 (30 А)

Электростеклоподъёмники передних дверей. Реле включения электростеклоподъёмников

7 (8 А)

F10 (7,5 А)

Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А)

F5 (20 А)

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения

9 (8 А)

F10 (7,5 А)

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

10 (8 А)

F11 (7,5 А)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 (8 А)

F2 (10 А)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

12 (16 А)

F4 (20 А)

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель

13 (8 А)

F15 (7,5 А)

Правая фара (дальний свет)

14 (8 А)

F14 (7,5)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 (8 А)

F13 (7,5 А)

Левая фара (ближний свет)

16 (8 А)

F12 (7,5 А)

Правая фара (ближний свет)

Специализированные реле

Обозначение

Назначение

Маркировка

Блок 17.3722

Блок 2114–3722010–60

К1

Реле времени омывателя заднего стекла

452. 3747

К2

Реле указателей поворота и аварийной сигнализации

493.3747

495.3747

К3

Реле очистителя ветрового стекла

522.3747

526.3747

К4

Реле контроля исправности ламп

4412.3747

Электросхемы

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

Схема бесконтактной системы зажигания:

1. Бесконтактный датчик.
2. Датчик-распределитель зажигания.
3. Свечи зажигания.
4. Коммутатор.
5. Катушка зажигания.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель зажигания.

Система управления электромагнитным клапаном карбюратора:

1. Концевой выключатель карбюратора.
2. Электромагнитный клапан карбюратора.
3. Монтажный блок.
4. Выключатель зажигания.
5. Реле зажигания.
6. Блок управления.
7. Катушка зажигания.
А. К выводу “30” генератора.
Б. Нумерация штекеров в блоке управления.

Схема соединений генератора:

1. Генератор.
2. Отрицательный вентиль.
3. Дополнительный диод.
4. Положительный вентиль.
5. Контрольная лампа разрядки аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Монтажный блок.
9. Дополнительные резисторы по 100 Ом, 2 Вт.
10. Реле зажигания.
11. Выключатель зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Регулятор напряжения.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

1. Электродвигатель вентилятора.
2. Датчик включения электродвигателя.
3. Монтажный блок.
4. Выключатель зажигания.
К9. Реле включения электродвигателя вентилятора.
А. К выводу “30” генератора.

Схема соединений стартера:

1. Реле включения стартера.
2. Монтажный блок.
3. Выключатель зажигания.
4. Генератор.
5. Аккумуляторная батарея.
6. Стартер.
а. Втягивающая обмотка.
б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

1. Электродвигатель вентилятора.
2. Датчик 66.3710 включения электродвигателя.
3. Монтажный блок.
А. К выводу “30” генератора.


Схема предохранителей ваз 2109 карбюратор низкая панель. Монтажный блок

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле
  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.
Строение схемы нового блока
  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.
Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
    повредить, а если их повредите, придется паять.
  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Блок реле и предохранителей Ваз 2109 (монтажный блок) установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны

Монтажный блок Ваз 2109 бывает двух типов, старого образца и нового, отличаются они видами предохранителей, но снятие и установка при этом у них одна и та же. Ниже представлен блок предохранителей Ваз 2109 старого образца:

Снятие монтажного блока предохранителей Ваз 2109

Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластмассовые защелки

Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами

Отверните две гайки крепления блока

Выньте монтажный блок Ваз 2109 из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке

Отверните восемь винтов крепления нижней крышки

Подцепите отверткой и откиньте нижнюю крышку блока

Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты (отремонтируете блок своими руками), если не удается, замените монтажный блок на новый.

Установка блока предохранителей Ваз 2109

Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности при неисправности блока предохранителей Ваз 2109 заменить его на новый или доверить его ремонт автоэлектрику.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 фиксатора снимаем крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой

Вот таблица обозначений предохранителей и реле:

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;

Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желание разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.


Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

Амперы

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Схема и расположение предохранителей печки ВАЗ-2109

Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата, установленные в автомобиле старого образца

Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.

Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.

Общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.

Монтажный блок предохранителей Ваз-2109 | Автолюбители

Электрооборудование

Общие сведения

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Большинство предохранителей и реле находятся в монтажном блоке, номинал предохранителей и защищаемые ими цепи указаны в таблице. До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

С 1998 г. на части автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями . Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить и датчик включения электровентилятора нового образца. Некоторые различия имеются и в схеме подключения очистителей фар . Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема Х11.

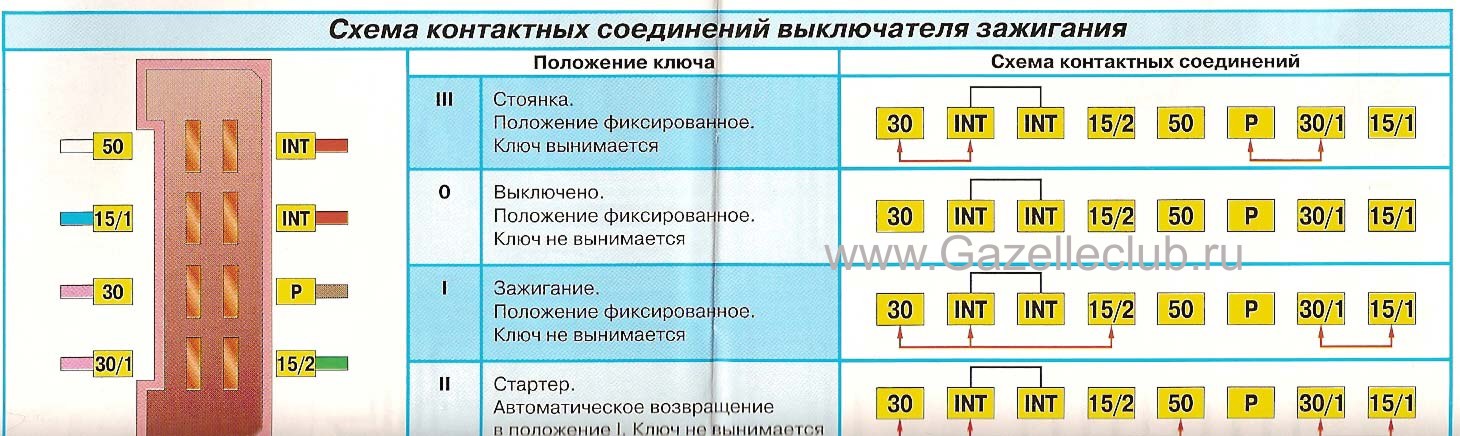

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его. Запорный стержень утапливается (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выключено». Выключатель зажигания также снабжен механическим блокировочным устройством против ошибочного включения стартера при работающем двигателе. Для повторного включения стартера необходимо повернуть ключ из положения «Зажигание» в положение «Выключено» и лишь затем в положение «Стартер».

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя колодка его подключения сохранена). Реле и предохранители системы впрыска находятся возле контроллера, под журнальной полкой панели приборов.

Схемы электрооборудования автомобилей приведены в Приложениях.

При ремонте системы электрооборудования отсоединяйте клемму «–» аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного номинала или самодельные: это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а – расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;

К7 – реле включения обогрева заднего стекла; К8 – реле включения даль
него света фар;
К9 – реле включения ближнего света фар;
F1–F16 – плавкие предохранители;
б – монтажный блок 17.3722;
в – монтажный блок 2114-3722010-60.

Цепи, защищаемые плавкими предохранителями

№ предохранителя*

Защищаемые цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 (8 А)
F1 (10 А)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан включения омыва фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омыва ветрового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «SТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (лампы стоп-сигнала).
Плафон освещения салона
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения электростеклоподъемников
7 (8 А)
F10 (7,5 А)
Фонари освещения номерного знака.
Подкапотная лампа.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Табло подсветки рычагов отопителя.
Лампа освещения прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Штепсельная розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Похожие статьи

  • Устройство Ваз 2109

Монтажный блок ваз 2109 карбюратор

Содержание статьи

Виды монтажныйх блоков на ваз 2109 карбюратор

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта: старого образца и нового образца.

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители “ножевые”, которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:

Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции “парковочный свет”: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.

После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта: старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.

Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.

Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.

Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки

Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут “разрешающие” провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).

На ваз 2109 распиновка монтажного блока

Всем доброго дня!

Копался в интернетах. Совсем не нравится отсутствие систематизированной информации в человеческом виде.
Можно сказать, сделал сам пособирав по сусекам. Может пригодится кому-то в будущем.
У самого куча висящих проводов под панелью…

Монтажный блок на ВАЗ 2109 — распиновка штекеров на дне блока.

Всем удачи на дорогах! и Порядка в машинах!

Распиновка монтажных блоков на автомобили ВАЗ. Монтажный блок Распиновка блока предохранителей ВАЗ 2109

На все карбюраторные автомобили семейства Самара 1 и на запчасти карбюраторных машин семейства "Самара 2" (ВАЗ 2113 - 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. Монтажный блок также управляет реле сильноточных и дополнительных цепей - стартера, противотуманных фар, подогрева сидений и других.Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Различия между блоками крепления предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 - худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость.В новом монтажном блоке также отсутствует омыватель заднего стекла ... Это вызвано изменением проводки автомобиля и установкой этих реле в другом месте.

Еще одно отличие - в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один агрегат от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам невозможно прочитать текст на обложке, удалите его и сравните блоки с фотографиями из этой статьи.

Неисправности и структурные схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

  • окисление контактов;
  • короткое замыкание из-за загрязнения.

Когда вода попадает внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому установить точную причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

  • или произвольное включение / выключение / переключение режима;
  • проблемы с магнитолой;
  • прерывистое зажигание;
  • нечеткая работа дворников или омывателей;
  • нечеткое срабатывание звукового сигнала;
  • неправильная или невнятная работа указателей поворота.

Видео - Возникновение короткого замыкания

Как снять и установить блок крепления предохранителей ВАЗ

Базовые процедуры снятия монтажного блока любой модели одинаковы.Чтобы снять монтажный блок, выполните следующие действия:

  • Снимите отрицательную клемму аккумуляторной батареи.
  • Откручиваем две гайки по бокам блока (он находится на водительской стороне моторного отсека вверху).
  • Поднимите устройство как можно дальше и вытащите все разъемы снизу.
  • Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед тем, как разбирать монтажный блок, распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышки не всегда помогает.

  • Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
  • Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
  • После этого откручиваем саморезы, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы.О большинстве новых ниже. Но бывает и наоборот, ведь блоки выпускает не только АВТОВАЗ. Используйте тонкую отвертку с плоским лезвием, чтобы отделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на крепления одной половины корпуса, затем наденьте на другую половину и осторожно сожмите их, чтобы они соединились.Если не удается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново. Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Внимательно посмотрите на дорожки печатной платы. Если вы обнаружили грязь где-то между дорожками, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. Удалив всю грязь, тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы.Осмотрите все разъемы.

Заменить, если он загрязнен или окислен. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы аэрозольные баллончики для очистки контактов, высока вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослабли. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату.Перед тем как сделать это, убедитесь, что он подходит для вашего устройства, сравнив каталожный номер вашего устройства и того, для которого предназначена плата.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары - при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена предохранителем из провода с жилой уменьшенного сечения (1 мм2).Цепи заряда незащищенной аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепи «генератор - замок зажигания - монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель No. Расшифровка
K1
К2
K3 Реле стеклоочистителя
К4
K5
K6
K7
K8
K9
F1-F16 Предохранители

Монтажный блок предохранителей 2114-3722010-60

Реле / ​​предохранитель No. Расшифровка
K1 Реле стеклоочистителя фар
К2 Реле-прерыватель указателей поворота и сигнализации
K3
K4 Реле контроля исправности стоп-сигналов и габаритных огней
K5 Реле стеклоподъемника
K6 Реле звукового сигнала
K7 Реле включения электрообогрева заднего стекла
K8 Реле включения дальнего света фар
K9 Реле ближнего света фар
F1-F16 Предохранители
F1-F20 Запасные предохранители

Монтажный блок предохранителя 17.3722

Номер реле / ​​предохранителя. Расшифровка
1 (K6) Реле стеклоочистителя фар
2 (К1)
3 (К2) Реле-прерыватель указателей поворота и аварийной сигнализации
4 (K3) Реле стеклоочистителя
5 Контактные перемычки вместо реле контроля исправности лампы
6 (K10)
7 Запасной предохранитель
8 (K5) Реле дальнего света фар
9 (K11) Реле ближнего света фар
10 Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 - монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 - монтажный блок старого образца 17.3722

Предохранитель N Расшифровка
1 (8 А), F9 (7,5 А) Правая противотуманная фара
2 (8 А), F8 (7,5 А) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (в момент включения).

Реле включения очистителей фар (контакты).Клапан омывателя фар

4 (16 А), F7 (30 А) Очистители фар (в работе).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя - предохранитель отопителя

Электродвигатель омывателя лобового стекла.

Электродвигатель очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателей лобового и заднего окон.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.

Задние фонари (фонарь заднего хода).

Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «СТОП».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Плафон внутреннего освещения

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Реле включения стеклоподъемников

7 (8 A), F10 (7,5 A) Подсветка номерного знака. Лампа на капоте.

Лампы приборного освещения.

Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле включения

9 (8 А), F10 (7.5 А) Фара левая (габаритный свет).

Фонарь левый (габаритный)

10 (8 А), F11 (7,5 А) Фара правая (габаритный свет).

Фонарь задний правый (габаритный свет)

11 (8 А), F2 (10 А) Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации).

Контрольная лампа

12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель

13 (8 А), F15 (7,5 А) Фара правая (дальний свет)
14 (8 А), F14 (7,5) Левая фара (дальний свет).

Контрольная лампа дальнего света фар

15 (8 А), F13 (7,5 А) Левая фара (ближний свет)
16 (8 А), F12 (7,5 А) Фара правая (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода - это номер блока, а внутренняя цифра - условный номер вилки)

Номер реле / ​​предохранителя. Расшифровка
K1 Реле времени омывателя заднего стекла
К2 Реле-прерыватель указателей поворота и сигнализации
K3 Реле стеклоочистителя
K4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5 Реле дальнего света фар
K6 Реле включения фар
K7 Реле стеклоподъемника
K8 Реле звукового сигнала
K9 Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10 Реле обогрева заднего стекла
K11 Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель No. Расшифровка
K1 Реле стеклоочистителя фар
К2 Реле-прерыватель указателей поворота и сигнализации
K3 Реле стеклоочистителя
К4 Реле контроля исправности ламп
K5 Реле стеклоподъемника
K6 Реле звукового сигнала
K7 Реле обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F20 Предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 - колодка подключения к заднему жгуту проводов;

Ш1-Ш4 - колодки подключения к жгуту проводов панели приборов.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109
  3. Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Структура цепи блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе - это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за время мытья стекла с тыльной стороны.
  2. К2 - поворотники и аварийные огни.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. К11 - фары ближнего света.
Структура новой блок-схемы
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийных огней.
  3. K3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за стеклоподъемник.
  6. К6 - звуковой сигнал.
  7. K7 - стекло заднего вида с подогревом.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип Предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 - очистители фар. Используется предохранитель (10А).
  2. F2 - повороты и аварийка (10А).
  3. F3 - задние стоп-сигналы и освещение салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7.5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа накаливания приборной панели, лампы моторного отсека и освещения салона (7,5А).
  11. F11 - габарит и фара правый (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7,5А).
  14. F14 - дальний свет фары L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за исправную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
  3. Также нельзя закоротить провода для проверки цепи на наличие искры, это повлечет за собой выгорание
    токоведущей дорожки.
  4. Если есть необходимость снять блок, то отверткой по металлу
    нельзя использовать для этой цели.Это может привести к замыканию реле и сгоранию тех же дорожек
    , что приведет к неисправности всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.


Если вы проигнорируете это, пути, по которым течет ток, выгорят.Если задача обратная, то есть старый поменяем на новый, то должна быть установлена ​​новая версия датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимаем саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите токопроводящие дорожки растворителем, только
    все делайте предельно аккуратно и аккуратно, так как
    токопроводящие дорожки легко могут повредить, а если повредить, придется паять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Различные неисправности в работе электросистемы - проблема, знакомая практически всем автовладельцам. Конечно, вы можете воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как самостоятельно отремонтировать блок предохранителей ВАЗ 2109.

Основные неисправности и способы их устранения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторный или карбюраторный) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не так сложны, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тем, кто только недавно стал владельцем авто. Итак, наиболее частые ситуации:

  • Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) - решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
  • Проблемы с реле - если замена предохранителей не дала желаемого эффекта, следует проверить исправность реле.Если возникнут проблемы, нужно просто установить новый элемент, так как такие работы не займут много времени;
  • Неисправность токопроводящих дорожек - одна из самых серьезных неисправностей, обнаружить которую довольно проблематично. Лучше доверить ее решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов - в большинстве случаев замена комплектующих не потребуется. Вам просто нужно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один - замена колодки.

Замена блока предохранителей


Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не может дать желаемый эффект и восстановить работоспособность агрегата. В этом случае вам следует просто заменить его на новый образец. Посмотрим, как это сделать пошагово:

  • Откройте капот, отсоедините отрицательную клемму от верхней защитной крышки, отщелкнув пластиковые зажимы, удерживающие ее;
  • Снимаем резиновый кожух блока с проводами, после чего отсоединяем вилку, которая находится в его задней части, и отсоединяем непосредственно сам блок;
  • Торцевым ключом отверните две крепежные гайки, которые соединяют агрегат с корпусом.Поднимаем блок на максимально возможную высоту, чтобы снизу были видны все остальные заглушки, и последовательно их выключаем;
  • Вытаскиваем блок. На этом процедура демонтажа завершена;
  • Заменяем блок на новый образец и устанавливаем на место, выполняя установку в обратной последовательности. На этом этапе следует быть особенно осторожным - вилки следует подключать точно так, как они были расположены ранее.


Подведение итогов


Как видите, схема ремонта блока предохранителей и его замены не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям производителя. Ваши старания будут вознаграждены не только удачным решением возникшей проблемы, но и значительной финансовой экономией.

Давно мучаюсь со старым блоком ... и он заглох, и все устройства вырубились и тд и тп. И вот совсем недавно - поездка на дальняк ... Разобрал блок в заранее, проверил гусеницы, почистил контакты, собрал, проверил - все было нормально, даже дворники имели 3 рабочих положения))) И вот мы поехали.Был сильный ливень, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении ... Я в ах))) Слава богу все обошлось - спустился на аварийка и пошла направо. Воткнул провода - заработало! , поворотники, стелоподъемники, вентиляторы ... Терпела час - блок снова снял, все почистил и норм. Как ни в чем не бывало ... После этого решил поменять блок ... Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличие старого от нового - постоянно работает системный вентилятор охлаждение двигателя (нет реле)

старый блок


новый блок (без реле вентилятора)

После долгих поисков нормальной схемы подключения реле , Наткнулся на этот, решил сделать по нему ...



Из переделок: изолируем черный и белый провод от датчика вентилятора (он нам не нужен), изолируем черную землю провод от штекера ответной части к вентилятору.Толстые провода должны быть такой же толщины, как провода вентилятора. Стрелка - нужно подключить провод от реле к клемме, идущей к вентиляторному блоку.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, был специально создан пластиковый блок с крышкой, в котором аккуратно и с установленной символикой аккуратно расположены предохранители.

Схемы

Предохранитель - это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания. Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года.Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. Предохранители уже начали использоваться в этом блоке.

Блок предохранителей ВАЗ 2109 карбюраторных и инжекторных двигателей ничем не отличается. Деление происходит только до и после 98.

Блок питания также расположен точно так же.Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей на 2109?

Отличия заключаются в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что защищает:
F1 10A Предохранитель резервный (дополнительный)
F2 10A Указатели поворота, прерыватель аварийной сигнализации (при включенной аварийке), контрольная лампа аварийной сигнализации
F3 10A Задний стоп-сигнал, освещение салона
F4 20A Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
F6 30A Предохранитель резервный
F7 30A Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка
F8 7.5А Предохранитель резервный
F9 7,5A Предохранитель резервный
F10 7,5A Фонарь левый габаритный
F11 7.5A Фонарь габаритный правый
F12 7,5A Фара ближнего света правая
F13 7.5A Фара ближнего света левая
F14 7.5A Левая фара дальнего света, контрольная лампа дальнего света
F15 Фара дальнего света правая
F16 15A Указатели поворота и реле-прерыватель аварийной сигнализации (при включенных поворотниках), контрольная лампа поворотников, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Блок предохранителей 17.3722
Реле

Перечислим номера реле и их функции в таблице:

Номер реле Функции
1 Производительность чистящих элементов передней оптики
2 Работоспособность мотора омывателя заднего стекла
3 Защита от поломки лампы указателя поворота и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения обогрева заднего стекла
8 Лампы дальнего света
9 Фара ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя.Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. 8A Предохранитель резервный
2. 8A Предохранитель резервный
3. 8A Предохранитель резервный
4. 16A Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5. 3A Выключатель аварийного освещения в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, сигнальная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6. 8A Выключатель стоп-сигналов и лампы внутреннего освещения
7. 8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели
8. 16A Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9. 8A Фонарь левый, задний фонарь левый
10. 8A Фонарь правый, фонарь задний правый, выключатель противотуманных фар, контрольная лампа противотуманного света
11. 8A Переключатель указателей поворота и прерыватель, указатели поворота, контрольная лампа в режиме аварийной сигнализации
12. 16A Прикуриватель, патрон для переноски лампы
13. 8A Дальний свет, правая фара
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Ближний свет, правая фара
16. 8A Левая фара ближнего света
Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле Что делает:
K1 Без него не будет работать двигатель омывателя заднего стекла
K2 Ответственный за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K6 Обеспечивает работу омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8 Звуковой сигнал или просто клаксон
K9 Защищает от перенапряжения на вентилятор охлаждения двигателя
K11 Ответственный за работу обогревателя заднего стекла
K12 Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самого простого действия, а это проверка предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен он или перегорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу аккумулятора (-).
  2. Открыть БП.
  3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
  4. Снимите предохранитель.
  5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. ВАЗ 2109
  3. Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Структура цепи блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов. Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе - это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за время мытья стекла с тыльной стороны.
  2. К2 - поворотники и аварийные огни.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. К11 - фары ближнего света.
Структура новой блок-схемы
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийных огней.
  3. K3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за стеклоподъемник.
  6. К6 - звуковой сигнал.
  7. K7 - стекло заднего вида с подогревом.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип Предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 - очистители фар. Используется предохранитель (10А).
  2. F2 - повороты и аварийка (10А).
  3. F3 - задние стоп-сигналы и освещение салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
  11. F11 - габарит и фара правый (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7,5А).
  14. F14 - дальний свет фары L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
  3. Также нельзя закоротить провода для проверки цепи на наличие искры, это повлечет за собой выгорание
    токоведущей дорожки.
  4. Если есть необходимость снять блок, то отверткой по металлу
    нельзя использовать для этой цели. Это может привести к замыканию реле и сгоранию тех же дорожек
    , что приведет к неисправности всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть старый поменяем на новый, то должна быть установлена ​​новая версия датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимаем саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите токопроводящие дорожки растворителем, только
    все делайте предельно аккуратно и аккуратно, так как
    токопроводящие дорожки легко могут повредить, а если повредить, придется паять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Welt auto Митино.

Компоновка карбюратора ВАЗ 2109. Крепежный блок. Это сделано для установки и установки в старом стиле на коттедже

.

Чтобы создать и настроить параметры ВАЗа, этот особый диск представляет собой макет всей системы.Все реле и все реле созданы в компактном монтажном блоке. Использование различных схем управления различными системами является возможным для надежной магнитной установки. капалит. Чтобы получить доступ к элементам обычного, хинди, чтобы разобрать весь котел - просто попробуйте разные устройства, подключенные к цепи, с помощью которых можно понять, что такое устройство.Тинутулунган нила ками нито. Подсказка, позволяет получить доступ к диаграммам на основе MB для вашего автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Защитные цепи
F1 (8A) (10A) Фары задние (фонарь заднего хода). Электродвигатель отопителя. Управление лампой и реле для управления окном (paikot-ikot).
F2 (8A) (10A) Корректирующий двигатель является основным и надежным двигателем.Коррекция двигателя является более яркой и яркой фарами.Магазины перемещения являются более яркими из цветов. Реле очистителя и крепления фары (контакт)
F3 (8A) (10A) Таглай
F4 (8A) (10A) Таглай
F5 (16A) (20A) Обогрев заднего стекла на реле включения обогревателя (контакты)
F6 (8A) (10A) Mas magaan ang sigaryo.Переносной светильник на лампара
F7 (16A) (20A) Сигнал настройки и ретрансляция сигналов настройки
F8 (8A) (10A) Управление настройками в режиме будильника. Обеспечение и переключение между переключениями директив и оповещений в режиме оповещения
F9 (8A) (10A) Генератор, регулятор мощности (для генератора G-222)
F10 (8A) (10A) Управление настройками в режиме индикации и управления лампами бабала.Установите двигатель вентилятора (paikot-ikot). Контрольная лампа удерживает бензин, предварительный просмотр языков, предварительный просмотр, предотвращает исправление ошибок. Управление лампой - это индивидуальная батарея.......................................................... Комбинация устройств. Система управления электропневматическим регулирующим клапаном карбюратора
F11 (8A) (10A) Задние фонари (по умолчанию).
F12 (8A) (10A) Kanang kamay na headlight (mataas na sinag).Включите реле для включения фар, которые будут использоваться (с заданными параметрами)
F13 (8A) (10A) Калива-камай на фара (mataas na sinag)
F14 (8A) (10A) Калива фара (ilaw sa paradahan). Таманг задний фонарь (парадахин парадахан). Плата установлена. Вытяжной светильник. Управление лампой для использования в любых условиях.
F15 (8A) (10A) Фара Tamang (ilaw sa paradahan).Задний фонарь Kaliwa (ilaw sa paradahan). Сигаретная лампа. Лампы на музыкальном инструменте
F16 (8A) (10A) Фара правая (mababang sinag). Включите реле для включения фар, которые будут использоваться (чтобы включить или выключить его)
F17 (8A) (10A) Калива фара (мабабанг синаг)

Монтажная блок-схема 2105-3722010-02 LADA 21054, 21074

Предохранитель Protektado Chain

Номер предохранителя Защитные цепи
F1 (10A) Сделайте ставку на бомбу.Память мотора на корню. Обогрев заднего стекла. Самое популярное реле в сети (пайкот-икот).
F2 (10A) Электродвигатель стеклоочистителя Регулируемый двигатель для насоса омывателя лобового стекла. Реле стеклоочистителя Реле для включения фар и включения (контакт).
F3 (10A) Таглай.
F4 (10A) Таглай.
F5 (20A) Обогреватель заднего стекла.Реле для активации страницы в соответствующем окне (контакты).
F6 (10A) Mas magaan ang sigaryo. Орас.
F7 (20A) Настройка звука. Реле звукового сигнала. Регулировка двигателя и установка системы на радиатор. Реле для подключения электродвигателя к установке радиатора (контакты)
F8 (10A) Управление настройками (в режиме аварийной сигнализации).Управление настройками управления (в режиме аварийной сигнализации). Релейная рассылка для инструкций и оповещений по всему миру. Мапанганиб на выключатель света.
F9 (7,5 А) Лампы противотуманных фар. Установка задней противотуманной фары.
F10 (10A) Управление настройками (в режиме индикации управления). Реле реле.Управление настройками управления. Тахометр Указатель уровня топлива. Наслаждайтесь резервами бензина. Илав парадахан. Большой просмотр языков работает с системой управления двигателем. Измерение температуры охлаждающей жидкости. Boltmeter Устройство для аварийной установки системы заранее. Baterya ng Baterya. Электрическое реле. Кагулухан на пайкот-икот нг генератор (генератор 37.3701).
F11 (10A) Сейчас на сайте.Предоставьте нам возможность познакомиться с багажом.
F12 (10A) Дальний свет (фара кананг).
F13 (10A) Дальний свет (фара kaliwang). Mataas na ilaw ng babala.
F14 (10A) Lampara sa posisyon ng harapan (световая фара). Задний фонарь (кананг лампара). Планирование лицензий. Переключение маркера.
F15 (10A) Lampara sa posisyon ng (канальная фара).Задний фонарь (каливанг лампара). Лампа сигары. Лампа для изучения инструментов. Лампа отличной перчатки. Орасан (лампара нг илау).
F16 (10A) Последние фары (канальные фары). Стеклоочиститель фар (катушка реле).
F17 (10A) Последние фары (фары kaliwang).

Распиновка монтажного блока 2108

Нарисуйте монтажный блок нового образца.Этот парень простой модели может работать в кабине, но все контакты (более 5%) можно читать на хинди.

Схема монтажного блока LADA Samara (ВАЗ-21099, панель ВАЗ-2114).

Подключение к блокам соединений, кабелей и проводов и электрических цепей, подключенных к каналу.

Типоразмер
Конектор Макипаг-угнай Кулай нг проволока Пагиранг
X1 (W1) 1 B бинтана курьента
2 G Переключатель пагоапоя (CL 15/2)
3 GP
4 ЖГ Выключатель электродвигателя отопителя
5 -П, включение зажигания (класс 30/1)
6 KR включение зажигания (кл.30)
7 фиксатор пальца
8 -П, Включение зажигания (класс 50)
X2 (W2) 1 BG Выключатель стеклоочистителя
2 G переключение тегов управления (канал)
3 RP выключатель света
4 B интеграция лампы
5 Инвертор
6 ГБ harap na kaliwang pintuan
7 Tungkol sa
8 34 mataas na ilaw ng babala
9 -
10 4 Выключатель противотуманных фар
11 калагитнаан Lampara NG Babala NG резервное топливо
12 Инвертор лампы против бензина
13 Боевая часть ilaw ng интерьер
14 кг лампа накаливания бабала от preno
15 gh переключение тегов управления (Калива)
16 Электродвигатель очистителя фар
17 -
X3 (W3) 1 мабути датчик желтизны
2 Estado ng Emergency включение сигнализации
3 GP переключение тегов управления
4 Саб лампы на английском языке
5 H masa
6 РБ угловая шайба
7 RO лампы для ламп preno
8 3 сб. выключатель фар
9 ЖЗ Переключатель стеклоочистителя ветрового стекла
10 PG лампара
11 переключение на устройство (кл.15)
12 РФ переключатель переключатель в окне
13
14 мабути противотуманная фара
15
16 SG на языке
17
18 -П,
19 Sa переключатель стеклоочистителя
20 Sa переключатель стеклоочистителя
21 Tungkol sa Выключатель противотуманных фар
X4 (W4) 1 ZP Включена контрольная лампа для просмотра окна
2 ГБ выключатель фар (mataas na sinag)
3 О дворник
4 Боевая часть Переключатель на лабас
5 Sa реостат для инструмента
6 -П, батарея
7 Bw Стеклоочиститель на переключателе омывателя
8 О крепится к клемме Ø4 на клемме 3
9 СЧ переключатель Tunog
10 БП выключатель света
11 -П, батарея
12 Pinagsamang pakikipagsapalaran выключатель фар (mababang sinag)
13 Бабаланг Илав
14 -
15 -
16 WG лампа накаливания и жидкость preno ng preno
17 ST датчик температуры охлаждающей жидкости
18 КБ ilaw ng tagapagpahiwatig ng baterya
19 Hf Выключатель противотуманных фар
20 RZ лампа уровня охлаждающей жидкости
21 F тахометр
X5 (W5) 1 3 матаас на синаг (канан)
2 3H матаас на синаг (калива)
3 СЧ тинусок на балку (калива)
4 -П, стартер (кл.50)
5 ПБ установка радиатора
6 Sa тинусок на балку (канан)
X6 (W6) 1 -
2 3
3 MS директива (kaliwang harap)
4 -
5 -
6 -
7 -
8 Hf гилид нг илав (канан са харап)
9 Боевая часть термостат нагревателя tagahanga
10 Hf ilaw sa gilid (каливанг харап)
11 G тегов управления (канан са канан)
12 выключатель света заднего хода
13 WG датчик контрольной жидкости preno
X7 (W7) 1 -
2 ЖГ Электродвигатель очистителя фар
3 B Электродвигатель очистителя фар
4 -
5 Саб датчик на языке
6 СЧ сигнал настройки
7 Sa датчик желтизны
8 ST датчик температуры охлаждающей жидкости
9 КБ tagagawa (кл.61)
10 -П, насос омывателя навесной
11 Боевая часть выключатель лампы двигателя
12 РБ Датчик и шайба для литья под давлением
13 РФ Линьян preno
14 -
15 КП тахометр
16 RZ Датчик давления охлаждающей жидкости
17 Пагтатая реле дальнего света
X8 (W8) 1 ЖП реле дальнего света
2 Hf ilaw ng hamog (kaliwa)
3 F ilaw ng hamog (канан)
4 GP катушка ng pag-aapoy
5 -П, tagagawa (кл.30)
6 -П, tagagawa (кл. 30)
7 -
S РФ реле дальнего света
X9 (W9) 1 РФ
2 G директива (кананг ликуран)
3 BG больше, чем окно окна на ликуран
4 Оч больше тумана
5 СЧ пинто на ликод
6 Инвертор в бутылке
7 Боевая часть ilaw ng интерьер
8 кг датчик preno ng kamay
9 Боевая часть установить сигнализацию тревоги пинто
10
11 Sa ilaw ng plaka ng lisensya
12 ГБ harap na kaliwang pintuan
13 B ilaw ng интерьер
14 -П, миль Preno
15 F габаритный фонарь (ликуран са канан)
16 3 baligtad na ilaw
17 Hf gilid ng ilaw (kaliwang kaliwa)
18 ЖГ больше окна на ликуран
19 LIKOD NG обогреватель стекол
X11 (W11) 1 F анг Bomba
2 РФ тегов бинтана на ликуране
3 -
4 F анг Bomba
5 Боевая часть lampara ng двигатель
6 -
7 -
8 куб.см lampara ng двигатель
9 B
10 Мотор стеклоочистителя
11 -
12 Sa аварийный выключатель на языке
13 -
14 -П, баллончиков кисаме
15 Sa мотор стеклоочистителя
16 Sa электродвигатель стеклоочистителя
17 Пагтатая электродвигатель стеклоочистителя
18 -
19 -

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 разработан для установки кабелей, а также для включения реле и других устройств.Эта модель создана пользователем 17.3722. Это простая конструкция, на которой установлена ​​печатная плата, на которой установлен терминал, который используется для подключения к кабелям для установки и установки реле.

На двигателе с впрыском, монтажные блоки 2114-3722010-60 установлены, установлены только на других устройствах для установки радиатора.

Предохранитель № Защитные цепи
1 (8 А) F9 (7,5 А) Tamang ilaw ng hamog na ulap
2 (8 А) F8 (7,5 А) Калива илав нг Хамог
3 (8 А) F1 (10 А) Фары регулируются (по умолчанию). Mas malinis na Relay
фары (контакт). Передние фары на балбуле
4 (16 А) F7 (30 А) Установка фары (в рабочем режиме).Реле стеклоочистителя фар
(пайкот-икот). Электродвигатель вентилятора отопителя. Мотор с стиральной машиной. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Лобовое стекло и накладки на лобовое стекло. Реле (электрическое реле) для подключения электрического вентилятора к системе управления двигателем. Реле (пиктограмма) для запуска в окне просмотра. Kontrol ng 'Лампа обогрева заднего стекла.
Перчатка из искусственной лампы
5 (8 А) F16 (15 А) Управление переключением и переключением команд управления и аварийной сигнализацией (в режиме индикации управления).Лампы накаливания задних фонарей (подбрасывают их на бомбу).
Мотор-редуктор и реле защиты лобового стекла. Кагулухан на удивление генератор (очень много работает). Подсказки для просмотра для желающих смотреть заранее. Наслаждайтесь лампой для прослушивания языков. Угол контрольной лампы воздушной заслонки карбюратора. Лампа бабала заранее в парадахан. Лампа - это световое табло "STOR". Измерение температуры охлаждающей жидкости.Указатель уровня топлива с резервной лампой. Болтметр
6 (8 А) FЗ (10 А) Задние фонари (preno ilaw). Ilaw sa loob
6 (8 А) F6 (30 А) курят в течение всего дня. Силовые реле
7 (8 А) F10 (7,5 А) Планирование лицензий. Лампа на капоте. Устройства других. Управление лампами панелей на странице. Подсветка обогревателя табло. Лампа сигарийо
8 (16 А) F5 (20 А) Управление двигателем на основе системы управления двигателем и реле управления (контакты).Сигнал настройки и реле блока
9 (8 А) F10 (7,5 А) Калива фара (ilaw sa paradahan). Задний фонарь Kaliwa (ilaw sa paradahan)
10 (8 А) F11 (7,5 А) Фара правая (ilaw sa paradahan). Задний фонарь Tamang (ilaw sa paradahan)
11 (8 А) F2 (10 А) Управление переключением реле аварийной сигнализации (в режиме аварийной сигнализации). Babala ng ilaw
12 (16 А) F4 (20 А) Обогреватель заднего стекла.Реле (контакт) для подключения к соответствующему окну. Розетка для переносной лампы.
Masigaryo Mas magaan
13 (8 А) F15 (7,5 А) Фара Tamang (mataas na sinag)
14 (8 А) F14 (7,5 А) Калива фара (mataas na sinag). Фара матаас на дальний свет контрольная лампа
15 (8 А) F13 (7,5 А) Калива фара (mababang sinag)
16 (8 А) F12 (7,5 А) Фара правая (mababang sinag)

Распиновка монтажного блока 2110

Предохранитель Protektado Chain

Номер предохранителя Защитные цепи
F1 (5A) Подсветка подписи подписи.Лампы управления устройствами.Управление лампами размерных элементов. Законодательство является перевозчиком багажа.
F2 (7,5 А) Калива фара (мабабанг синаг)
F3 (10A) Калива фара (mataas na sinag)
F4 (10A) Tamang ilaw ng hamog na ulap
F5 (30A) Двигатель закрывается на окно
F6 (15A) Портативный на лампара
F7 (20A) Engine Paglamig Fan Motor Звуковой сигнал двигателя
F8 (20A) Дефлектор заднего стекла.Реле (контакт) для обогревателя заднего стекла
F9 (20A) Баллон рециркуляции. Дворники и выключатели, заднее стекло перед фарами. Реле (пайкот-икот) с переключением на заднее стекло
F10 (20A) Таглай
F11 (5A) Бомбиля по правому борту
F12 (7,5 А) Фара правая (mababang sinag)
F13 (10A) Фара прямая камая (mataas na sinag)
F14 (10A) Калива илав нг хамог
F15 (20A) Pinainit na upuan.I-lock угловой замок багажника
F16 (10A) Реле мигалок / индикаторов (в режиме тревоги).
F17 (7,5 А) Лампа накаливания. Независимый взгляд. Лампа подсветки замка зажигания. Лампа стоп-сигнала. Часы (o biyahe sa компьютер)
F18 (25A) Лампа из разных источников, предназначенная для памперсов
F19 (10A) Установка блокировки пинто.Сделайте это для того, чтобы узнать, как остановить лампу и других людей. Прослушивайте их с бабалами. Индикация бортовой системы мониторинга. Кластер инструментов. Орасан (о бияхе на компьютере)
F20 (7,5 А) Фары противотуманные задние


Комплектующие ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема блока блокировки ВАЗ-2113, 2114, 2115 Pagpipilian Blg.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Opsyon на № 2.

Установка заглушек на монтажный блок на ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Локализация реле и реле.

K1 - реле для включения фар;
K2 - реле-прерыватель для управления настройками и аварийной сигнализацией;
К3 - реле стеклоочистителя;
K4 - реле контроля калорийности лампы;
К5 - реле курения;
K6 - ретрансляция сигнала настройки;
K7 - реле для активации окна настройки интерфейса;
К8 - реле дальнего света фар;
К9 - реле пропилы на пучок;
F1 - F20 - пиюс;
X11 - мужчины соединяют жгут проводов

Все цепи, защищающие их от ВАЗ 2114

Номер предохранителя Kasalukuyang lakas, A Цепь с предохранителем
F1 20 Реле для включения противотуманных фар.Лампы для противотуманных фар. Аппарат для установки на противотуманные фары
F2 10 Управление, управление и передача управления и аварийный сигнал (в режиме аварийного оповещения) Отображение на бабале
F3 7,5 Начать рассмотрение. Gitnang panloob na ilaw. Компартмент. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы передачи сигналов.Компьютер Paglalakbay (kung naka-install)
F4 20 Картридж для установки переносной лампы. Реле для активации страницы в соответствующем окне (контакты). Обогрев заднего стекла
F5 20 Настройка звука. Реле звукового сигнала. Установите двигатель вентилятора Предохранитель надежный.
F6 30 Брызги курения. Реле питания стеклоподъемника (мга контакт)
F7 30 Насыщенный двигатель.Предохранитель печки ваз 2114, ваз 2115. Корректировка двигателя на палочке. Сигнальный предохранитель электродвигателя очистителя фар (в рабочем режиме). Лампа отличной перчатки. Реле для активации страницы в окне (paikot-ikot)
F8 7,5 Предохранитель для противотуманных фар 210, 2115 - противотуманная фара Tamang
F9 7,5 Предохранитель для противотуманных фар 210, 2115 - противотуманная фара Kaliwang
F10 7.5 Бортовой фонарь бомбиля по левому борту. Лампа бабала на парадахане. Нумерация лампочек на пластине. Переключатель осветительного прибора на капоте. Предохранитель для подсветки переключателя, переключателя, включения, выключения, управления нагревателем
F11 7,5 Фонарь габаритный по правому борту
F12 7,5 Таманг фара (накалубог)
F13 7,5 Калива фара (mababang sinag)
F14 7,5 Калива передняя фара (mataas na sinag).Контрольная лампа дальнего света фар
F15 7,5 Фара Tamang (mataas na sinag)
F16 15 Управление настройками, переключение между переключателями и аварийными сигналами (в режиме индикации управления). Бальзам на бомбу. Реле для прослушивания лампочек. Система индикации на доске объявлений. Совокупность инструментов Вы можете научиться слушать языки.Это лампа накаливания на парадах (сделайте это заранее). Лампа антагониста бабала на любителя в preno. Лампа бабала из батарей. Загрузите компьютер (как установить). Настройка генератора (в режиме управления движком). Передний дворник. Управление запуском.

Этот удивительный механизм, который имеет множество различных звуков, бахагов и ярких схем, дает много артиклей.Чтобы защитить себя (больше всего от лабиринта на круговой трассе), эти вещи можно использовать в любой момент, на ВАЗ 2109, для самых лучших в мире автомобилей, которые вы можете использовать - крепление, это рин. это потрясающе.

Какая разница между блоком предохранителей ВАЗ 2109?

  1. Блок предохранителей на ВАЗ 2109 разработан с учетом всех характеристик: на заводе, на базе системы и двигателя.
  2. Теперь, когда вы можете использовать "siyam" на монтируемом блоке: яркость, уровень 17.3722, и там же, 2114-3722010-60 / 2114-3722010-18 (без установки на ВАЗ в полдень 1998 г.). Этот способ управления является прекрасным переключением реле, устройств и других устройств; Различные рейтинги высоких, независимых каваланов (таких как хинди кинакиланган) в обновленных версиях ретранслятора: де-корриент, создаваемый тегами обработки и каждый раз, когда они читаются на английском языке.
  3. У каждого номера серийного номера есть серийный номер, который может быть использован для создания новой схемы, которую вы можете использовать в своей системе, которая является ответственной.Halimbawa, предохранитель, установленный на F3 на новом монтажном блоке (датируемый с мая по номеру 6), является ответственным за все действия, как и раньше, и предохранитель F1 (в 1998 году - предохранитель номер 3) и так далее. отвечает за включение фар и включение фар, и т.д. d.

Схема предохранителя ВАЗ 2109.

Монтажный блок Pag 17.3722.

  1. (K6) реле для включения фары;
  2. (K1) таймер омывателя окон;
  3. (K2) реле-прерыватель для управления настройками и аварийной сигнализацией;
  4. (K3) реле стеклоочистителя;
  5. позволяет установить перемычки на реле, которые работают на лампах;
  6. (K10) позволяет инициировать ретрансляцию страницы;
  7. экстранг пиюс;
  8. (K5) имеет реле дальнего света;
  9. Реле
  10. (K11) для установки в фару;
  11. пиюс;
  12. Реле
  13. (K9) для подключения электродвигателя к системе управления двигателем;
  14. (K8) ретрансляция сигнала настройки;

Блок крепления на паг 2114-3722010-60.

  • Туман и запаска F17-F29.

Схема подключения монтажного блока 2114-3722010-60.

  • панель с цифрами, подключенными к вилке, состоит из двух типов, и она работает с каждой вилкой.
  • предохранитель F1-F16.
  • реле для ближнего света фар K9.
  • содержит реле дальнего света K8.
  • просмотр сигналов настройки K6.
  • Реле
  • для активации страницы в окне K7.
  • реле для включения фар на K1.
  • Реле стеклоподъемника К5.
  • Реле
  • для подключения к лампе K4.
  • k3 реле стеклоочистителя.
  • реле-прерыватель сигналов управления и сигнализации K2.

Угловая схема монтажного блока 17.3722.

  • реле-прерыватель управления и сигнализации K2;
  • Реле стеклоочистителя К3;
  • силовое реле (хинди нака-инсталл) К7;
  • лампа для подключения к лампе (при установке перемычек на контакте, которые можно установить на реле) K4;
  • похожее окно для подключения к K1;
  • Реле
  • для подключения электродвигателя к системе управления двигателем K9;
  • реле для установки на очиститель фар K6;
  • реле для активации страницы в окне K10;
  • реле настройки K8;
  • матаас на реле света К5;
  • реле для ближнего света фар K11;
  • панель с цифрами, подключенными к вилке, и каждая из них работает с каждой вилкой;

Возможные варианты установки блока предохранителей ВАЗ 2109 и их использование для всех.

1. «Путь на пинуток» (isa o elegit pa).

Это самый надежный инструмент, который можно использовать на монтажном блоке. Это просто, чтобы сделать это: изготовить новый предохранитель с увеличенной силой тока и установить его в любое время. Теперь вы можете легко узнать о своих способностях. На хинди человек, проблема может быть решена.

2. Окисление, контактирующее с платой с очень большим количеством треков.

Это решающая проблема, когда мы говорим на хинди лучший блок предохранителей в "сиянии", если вы используете трубку, она может быть полезна.Вот эта проблема, которая не позволяет решить проблему: у вас есть новый монтажный блок, который можно установить только в одном корпусе, а также простая обработка окисленных окислов. контакт. Как только это звучит, все хорошо. Он предлагает все, что вам нужно, все эти вещи очень простые, простые и ответственные, и вы можете найти все, что вам нужно, с любыми мыслями и кавастуханами.

Выберите все реле и другие устройства, подключив плату, сделайте это обычным растворителем (это еще не все - на хинди можно отслеживать микрочипы, как можно более быстро записывать их на бакале), и в обратном порядке, используйте все, что вам нужно.

Блоки предохранителей, устанавливаемые на ВАЗ 2109, разработаны для установки защитных кабелей. Создание блока питания позволяет устанавливать блоки питания, которые можно установить в любое время.

Колодки крепления предохранителей карбюратора ВАЗ 2109 к форсунке ВАЗ 2109, могут быть выпущены

Если вы хотите использовать предохранитель, использовать систему управления бензином (инжектор или карбюратор) на хинди, используйте любой другой документ. BP очень хорошо знаком с Сасакяном. Есть монтажные блоки для инжектора и карбюратора.

Блок предохранителей Ang на ВАЗ 2109 kung saan ito matatagpuan

Неизвестно, что вам нужно знать о работе водителя, который не знает лучшего лобового стекла.

Блок предохранителей ВАЗ 2109 (версия 1998 г.) на ВАЗ 2109 (версия 1998 г.), ранее

Полная линейка ВАЗ 2109 представлена ​​в любой категории - в прошлом году и в лучшем из 1998 года. Все эти блоки питания выпущены с отметкой 17,3722. Этот блок предохранителей изготовлен из инженерной платы и исправен. Реле, контактный контакт на предохранителе установлен на плате. В обновленных версиях "siyam", наиболее подходящих для 1988 года, BP имеет 2114-3722010-60.Нарито ками наказан всем.


BP 17.3722

Отображение яркости и обновленные версии сумм:

  • Элементы монтажного блока уже доступны.
  • Оцените свой рейтинг.
  • Новое реле без оконных реле или реле, а также реле на двигателе вентилятора.

Монтажный блок предохранителей ВАЗ 2109 на моделях, декодерах

Схема Protektadong Сила тока Номер предохранителя
Таглай 10A F1
Mapanganib na ilaw ng babala, аварийный выключатель, сигналы тревоги 10A F2
Угол наклона, задние фонари 10A F3
Сигнал может быть увеличен, с большим сокетом, контактами через окно инициализации, открытие страницы через окно 20A F4
Рупор 20A F5
Таглай 30A F6
Лампа для компоновки лампы, контрольная лампа для активации окна запуска, реле для активации функции, реле для активации Радиатор, двигатель с подогревом, двигатель вентилятора печки 30A F7
Таглай 7.5А F8
Таглай 7.5A F9
Sa kaliwang sulok ng ilaw 7.5A F10
Фара кананг боковая 7.5A F11
Поднимите луч 7.5A F12
Каливанг из Китая 7.5A F13
Как изменить, активировать страницу 7.5А F14
Tama ang pagmamaneho 7.5A F15
Болтметр, лампа накаливания, установка ветра, регулировка температуры охлаждающей жидкости, настройка температуры охлаждающей жидкости, предварительная активация, реле, быстрое изменение температуры ilaw, реле аварийного освещения, метки 15A F16

Монтажный блок реле ВАЗ 2109 lumang modelo, интерпретация

Блок крепления предохранителей ВАЗ 2109 с новым карбюратором на впрыскивающем двигателе, pag-decode


Блок питания Bagong
Контур Protektadong Ставка на касалукюянг Номер предохранителя
Таглай 8A 1
Таглай 8A 2
Таглай 8A 3
Электрическая цепь дефектоскопа двигателя при включении печки, реле вентилятора радиатора 16A 4
Параметры гидравлического предохранительного выключателя, аварийного выключателя, аварийного датчика давления на лампе, датчика температуры, изменения температуры охлаждающей жидкости, лампы для отключения газа, датчика уровня топлива, датчика уровня топлива блокировка бензина, вольтметр, тахометр, фонарь заднего хода, оптика заднего хода, включение и выключение светового сигнала указателя поворота, включение и выключение сигнала поворота, выключатель аварийного освещения 3A 5
Panloob na ilaw на выключателе света 8A 6
Лампа и лампа для управления приборной панелью, лампа на панели управления, легкая сигнализация и помощь в работе с другими пользователями, с возможностью контроля за измерениями и размерами. лампы в сети. 8A 7
Двигатель вентилятора радиатора, sungay 16A 8
Калива-камай на бомбилья, ликуран на каливанг бомбилья 8A 9
Kanang kamay na bombilya, likuran na kanan na bombilya, ilaw ng ilaw at switch ng противотуманные фары 8A 10
Люминесцентные сигналы, включающие сигналы, включающие сигналы и входящие в систему, включаются в аварийный режим 8A 11
Гнездо для подключения лампы, подать сигнал 16A 12
Дальний свет (фара кананг) 8A 13
Дальний свет (ближняя фара), лампа для малайзийской оптики 8A 14
Ближний свет (фара кананг) 8A 15
Ближний свет (фара kaliwang) 8A 16

Блок крепления реле ВАЗ 2109 нового образца, pag-decode

Наслаждаешься своим любимым делом?

Схема предохранителей создана в кабельном пластике, который используется в таких случаях, когда вы используете его.

Паано майнтиндихан на самом деле

Выход предохранителя может быть изготовлен из металлической нити - это плавкий элемент, который естественен и рассчитан на контакты, обеспечивает надежную защиту из множества разных материалов.

Сегодня в прямом эфире

Сконструируйте негативный терминал из батареи.

Самостоятельная работа и каплит (детали)

Заказать доставку:


Сейчас вы можете приобрести автомобили ВАЗ 2108, 2109, 21099 в сервисном центре на территории коттеджа.Нарито сия на мой взгляд на электричество. Скачок напряжения нагружает вас, и активирует, лезвия стеклоочистителя, сигнал, и задний противотуманный свет включен. Извлеките из жизни все. В этой статье вы найдете детали ВАЗ 2108, 2109, 21099 и все, что вам нужно. Вы можете просмотреть подробную схему монтажных блоков.

Номер позиции:

Монтажный блок предохранителя - 2114-3722010

Инструмент:

Для использования в автомобилях ВАЗ 2108, 2109, 21099 и других автомобилях. ВАЗ 2108, 2109, 21099:

Буксан с капотом.На лобовом стекле можно установить монтажный блок.

Вы можете создавать специальные предложения, чтобы отображать их.

Слушайте, что делает его любимым и любимым.

Блок предохранителей с жесткой фиксацией.

С помощью панели управления драйверами, вы можете использовать плавкие предохранители противотуманных фар.

Другие элементы крепления на ВАЗ 2108, 2109, 21099, отвечающие за.

Предохранители ВАЗ 2108, 2109, 21099:

Предохранитель #

Ответственный за:

Противотуманная фара на всех каналах

Противотуманная фара на kaliwang bahagi

Омыватель фар

Насос омывателя
Насос омывателя
Щетка заднего стекла
Радиатор
Обогрев заднего стекла
Обогреватель заднего стекла

I-signal
Задние фонари
Щетки ветрового стекла
Tagabuo
Антикоррозийное покрытие preno

Presyon langis
Handbrake
Palamig
С бензином
На автомобиле
Pagbubukas ng

Добавить в корзину
Задние фонари

Бинты курьента

Установка
Двигатель
Инструмент
Панель приборов
Панель приборов
Подать сигнал

Tunog ng tunog

Кананг сукат на ликуране

Аксиденте

Обогреватель заднего стекла
Реле, защитное стекло (контакты)
Включите лампу лампы
Увеличьте ее

Фара Tamang

Калива фара

Naka-kaliwang передняя фара

Натанггал и кананг фара

Таглай

Таглай

Омыватель фар

Насос омывателя
Насос омывателя
Щетка заднего стекла
Радиатор
Обогрев заднего стекла
Обогреватель заднего стекла

Presyon ng langis
Pag-choke ng carburetor
Handbrake
Palamig
Подача бензина на двигатель
Suriin ang lampara
Pagbubukas ng

Задний пр.
Стр.

Установка
Двигатель
Инструмент
Панель приборов
Панель приборов
Подать сигнал

Радиатор

Kaliwa likuran ng ilaw

Таманг ликуран илав

Тревога

Установить и отключить
Обогрев заднего стекла

Mataas na ilaw ng ilaw

Заглушка фары и луч света

Naka-kaliwang передняя фара

Натанггал и кананг фара

Все, что вам нужно, это невероятно разнообразный механизм и музыка.

Для простой работы всей системы, которая используется для анализа.

Чтобы защитить систему от электричества на картах, использовать их. Все самые лучшие на монтируемом блоке. Малый предохранитель, установленный на ВАЗ 2109, является печатной платой
, которая является надежной.

Добавить парня к ВАЗ 2109

  1. Печатная плата, которая была создана, была разработана в соответствии с принципами работы двигателя, созданными в соответствии с принципами работы.
  2. Ходовая часть Vaz 2109, соответствующая цепи управления, обеспечивает отличные характеристики. Вы можете использовать два разных типа в разных категориях, объединяя их в простую музыку: «яркость» и «баго». Вы можете удивить каждого из нас на любой вкус. Ретранслятор работает на канале магии, каждый раз, когда он работает, и используется для подключения к источнику питания.

Общая схема блока предохранителей

Монтажный блок Уг на 17.3722 человек совершает долгую жизнь. Печатная плата установлена ​​на всех элементах, установленных на площадках, которые крепятся к ней. Нажать на установку реле и сделать это.

На этой странице выполняется расшифровка алгоритмов.

Реле
  1. K1 - он может использоваться в основном на языке.
  2. К2 - указатель поворота на аварийке.
  3. К3 - дворник.
  4. K5 - фары с матовым лучом.
  5. K6 - осветить переднюю фару.
  6. Ang K8 - это общий сигнал.
  7. K9 - установка вентилятора в системе управления двигателем.
  8. K10 - это ответственный за настройку основного языка.
  9. K11 - новая фара дальнего света.
Схема нового парня
  1. K1 - осветить переднюю фару.
  2. К2 - сигнал включения выключателя на аварийке.
  3. K3 - установка лобового стекла.
  4. K4 - перевод на много бомб.
  5. K5 - подотчетное окно.
  6. K6 - сигнал настройки.
  7. K7 - окно для наружного монтажа.
  8. K8 - Mataas na sinag.
  9. К9 - инициативный пучок.
Mga piyus

Можно установить различные гнезда предохранителя, использовать английский язык
Letra ng Latin F. Эти слова имеют номер телефона и номер A, когда есть номер
, расположенный или другой Это сделано для того, чтобы защищать
объектов по цепи.

Схема предохранителей

Ваз 2109 используется для этого.

  1. F1 - Фары головного света. Получите удовольствие (10A).
  2. F2 - паглико на аварийный свет (10А).
  3. F3 - больше, чем нужно, и лампа накаливания (10A).
  4. F4 - pinainit na baso and sigaryo na mas magaan (20A).
  5. F5 - сигнал при включении вентилятора (20А).
  6. F6 - открытое окно с открытыми окнами (30A).
  7. F7 - установка фары (при работе) и вентилятор (30A).
  8. F8 - противотуманка L (7,5А).
  9. F9 - противотуманка П (7,5А).
  10. F10 - лампа на приборной панели, лампа на двигателе и двигатель (7,5 А).
  11. F11 - таманг сукат на фару (7,5А).
  12. F12 - накаленная фара дальнего света P (10A).
  13. F13 - фара ближнего света Л (7,5А).
  14. F14 - Фара с дальним светом и контрольная лампа для этой фары (7,5 А).
  15. F15 - с фарами дальнего света P (7.5А).
  16. F16 - люмилико (15А).

Предохранитель

Может возникнуть проблема с любым подходящим устройством, используя предохранитель, который отвечает за работу этой схемы. Если проблема нарито, много всего, то, что вам нужно знать, это сделать ваши слова на хинди захватывающим махирапом, который подходит для вас багай на это.

Майпапайо, который представляет собой набор новых вещей.Все важные хинди все схемы корректирующих действий защищают их. Наше устройство представляет собой генератор, запуск, стартер, батарею, блокировку работы.

Перейти к калигтасану

Kung sakaling masira и kasunod na pag-aayos, dapat gawin ang pangangalaga.

  1. Наслаждайтесь переключением питания на электроэнергию, сохраняя конфигурацию в
    кавад из отрицательного терминала батареи.
  2. Чтобы увидеть фотографии, пришли на помощь. В любое время можно увидеть их на других языках. Gayundin, большая цепь кругооборотов и кругооборотов, которые являются простыми.
  3. Gayundin, вы можете короткое замыкание проводов, использовать цепь для искры, это
    выгорает на земле.
  4. Может быть использован с парнем, который невозможно найти для создания этого
    металла. Вы можете получить это реле, чтобы получать и отправлять сообщения.
    треков, которые созданы на полной доске.
Mahalagang puntos

Модель автомобиля ВАЗ 21093 может быть использована в качестве модели ВАЗ 21093 и выпущен ранее. Модель
является новым образцом нового образца, в том числе, с его изображением, установленным на двигателе
и двигателем, установленным на заводе. через реле.

Hindi pansinin ito, the landas, that saan the kasalukuyang daloy is susunugin.Если вы хотите сделать это, вы можете использовать его, чтобы установить новый датчик для подключения к электрическому вентилятору. Dapat itong gawin dahil the contact nito is idinisenyo for more pang asalukuyang.

Проблемы со схемой предохранителя

Может возникнуть множество проблем с исправлением цепи ВАЗ 21093.

  1. Схема автомобиля ВАЗ 21093 очень интересна и проста в использовании.Буквально в Интернете можно увидеть фотографии с фотографиями и видео, которые вам нужны. Нгунит маари монг маламан кунг вала ито.
  2. Все, что вам нужно знать, это сделать и не использовать.
  3. Идентифицируйте все доступные и реле.
  4. Установить на доске Mismo. Susunod, папа или линией света.
  5. Прослушивание дорожки растворителя, просмотр всех
    изображений и других, включая живые дорожки на основе
    часов, и их можно найти, используя красный цвет.
  6. Магбалык-баликан в обратном порядке.
  7. Схема электрооборудования ВАЗ 21093 предназначена для создания новых моделей.

Bahay »Настройка» Компоновка карбюратора ВАЗ 2109. Крепежный блок. Возможности для установки и установки в старом стиле

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109. Карбюратор ВАЗ

.

Если двигатель - это сердце автомобиля, то карбюратор - это его сердечный клапан.А от того, насколько правильно он будет отрегулирован, зависят многие рабочие характеристики станка. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени эту часть приходится корректировать. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автомобильный завод выпустил всего несколько модификаций «девятки» с разными характеристиками, карбюратор у них имел одну марку - отечественный «Солекс».Какая схема для этой части? ВАЗ 2109 десятилетиями комплектовался карбюратором Солекс, и его конструкция не менялась годами. А схему на 2 фото вы можете увидеть.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ2109 его следует тщательно очистить. Но делать это необязательно (правда, при условии, что на нем нет разных депозитов). При наличии ржавчины или отложений такой элемент необходимо промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь при уборке?

В процессе этой операции нам понадобится следующий набор инструментов и материалов:

  1. Инструкция на автомобиль ВАЗ 2109 (кстати, схема карбюратора «Солекс» представлена ​​на фото на верно).
  2. Перчатки из гладкой ткани.
  3. Несколько тонких палочек (оторвется обычная зубочистка). Как вариант, можно взять зубную щетку. Будем чистить карбюратор ВАЗ.
  4. Пара резиновых перчаток (лучше носить сразу две пары, чтобы сильный растворитель не попал на поверхность кожи).
  5. Набор ключей и отвертка.
  6. Баллон со сжатым воздухом. Как вариант, можно взять обычный аэрозоль, например, освежитель воздуха.

Дополнительно можно использовать защитные очки. Если у вас их нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент можно купить самые разнообразные вещества для чистки карбюраторов. Десятки из них делают.Правила выбора здесь простые. В магазине стоит попросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что WD 40 для этого не подходит из-за большого содержания масла! Чаще всего специализированные чистящие средства продаются в канистрах - их нужно покупать в магазинах.

Если вы долгое время не производили чистку карбюратора, то чистки поверхности будет недостаточно. Если содержание отложений велико, необходимо разобрать его по частям, а каждую часть отдельно обработать банкой.

О мелких деталях

Во время разборки обращайте особое внимание на пружины и маленькие винтики. Постарайтесь поместить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Анализируя этот элемент, необходимо обработать каждую деталь, даже самую маленькую, из банки. При этом необходимо снять с карбюратора все резиновые детали. Если они попадут на них, растворитель может их сильно деформировать, и они потеряют свои герметизирующие свойства.Также не рекомендуется наносить очиститель на пластиковые элементы. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы препарата, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились. Затем элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь проколоть клапаны и отверстия карбюратора щеткой или палочками для еды. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно усугубить работу двигателя и спровоцировать повышенный расход топлива.Такие отверстия очищают сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно - это вещество имеет очень длительный срок хранения и длительное время практически не теряет своих свойств. Далее карбюратор тщательно просушиваем и переходим ко второй части нашего ремонта - регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что вам нужно сделать, это поплавковая камера, контролирующая уровень подачи топлива.

Не пытайтесь ковырять на выходе карбюратор и клапаны. Эти отверстия обеспечивают подачу топлива и воздуха, которые очень важны для бесперебойной работы двигателя. Такие отверстия очищают аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Эта процедура очень долгая и сложная, но с ней вполне можно справиться.Сначала запускаем двигатель и даем ему поработать несколько минут. Затем выключите его и снимите воздушный фильтр. Затем снимите шланг подачи топлива. Осторожно выкручиваем несколько болтов и снимаем крышку карбюратора. Помните, что одним неверным ходом можно повредить поплавки, поэтому мы делаем все с особой осторожностью. Затем поднимаем суппорты и замеряем зазор от уровня топлива до края кузова.

В идеале это значение должно составлять 25,5 миллиметра (допускается приработка 1-2 миллиметра).Если этот зазор не соответствует норме, нужно отогнуть язычок кронштейна поплавка. Для большей точности проделываем эту процедуру несколько раз. Поскольку крышка уже перевернута, нам нужно убедиться, что фланцы поверхности поплавка параллельны.

Пусковое устройство

Но это еще не все. Как дальше регулировать карбюратор на ВАЗ 2109? После этой работы переходим к настройке триггера. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации.Сделать это очень просто - откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или имеет трещины, его следует заменить новым. После этого переходим к процессу регулировки стартера. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Затем нагреваем стержень отверткой.

После этого измеряем зазор между стенкой камеры и заслонкой. Его необходимо сверять с указанным в документации Solex.Чтобы изменить зазор, необходимо ослабить стопорную гайку и повернуть регулировочный винт по часовой стрелке или против часовой стрелки с помощью отвертки. Далее измеряем зазор дроссельной заслонки, которая находится на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации. Если этот зазор не соответствует норме, регулируем его вращением дроссельного винта.

Регулировка ХХ

Все, теперь мелочь.Нам предстоит сделать последний этап - холостой ход. Перед началом этой операции необходимо еще раз прогреть двигатель ВАЗ 2109 до рабочей температуры. Карбюратор следует установить на обычное место. Итак, заглушите двигатель и посмотрите состояние винта на качество смеси. Его следует завернуть, а затем повернуть обратно на 4 витка. Затем перезапустите двигатель, снимите всасывающий патрубок и включите дальний свет с вентилятором. Одновременно регулируют винтом количество топливно-воздушной смеси.
Его следует поставить в такое положение, чтобы частота вращения двигателя на холостом ходу была не более 800 и не менее 750 оборотов в минуту. После качественного винта выходим на максимальную скорость.

Что делать после?

Затем снова повернуть винт на количество оборотов до 900 об / мин. Ставим качественный винт на 800 об / мин. После этого последний элемент закручивают до неустойчивости. После этого снова открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 Самара) не нужна.Но для этого необходимо знать всю последовательность работ по установке необходимых значений на винтах качества и количества топлива, которые мы привели в этой статье.

Вывод

Все, на данном этапе вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка оборотов холостого хода возможна только при стабильной работе двигателя. В противном случае вся работа окажется бесполезной.

Главный предохранитель ваз 2109.монтажный блок

людей, которые следят за каденами, защищают их. Электродвигатели Motor Deuctor (очистители лобового стекла, заднее стекло (ВАЗ-2108, -2109), фары - возможность установки) защищены автоматическими биметаллическими предохранителями многоразового использования. Схема системы (двигатель 2111) защищена вставной вставкой от провода с жилым проводом (1 мм2). Цепочка заряда, цепь защиты, зажигание (карбюраторный двигатель), запуск двигателя, схема «генератор - замок зажигания - монтажный блок».Установка дополнительных устройств (стартер, фара, электродвигатель вентилятора системы охлаждения, электрическое пространство и т. Д.) Подключено к реле.

Блокировка реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, форсунка) установлена ​​на капоте, в компаунде на лобовом стекле на всех остальных.

Установка блокирующих предохранителей 2114-3722010-18.

Реле / ​​предохранитель. Расшифровка.
К1.
К2.
К3. Реле стеклоочистителя.
К4.
К5.
К6.
К7.
К8.
К9.
F1-F16. Флисовые предохранители.

Установка блокирующих предохранителей 2114-3722010-60.

Реле / ​​предохранитель. Расшифровка.
К1. Реле обеспечивает работу очистителя.
К2. Реле-прерыватель управления сигнализацией
К3.
К4. Реле контрольных ламп и стоп-сигналов и сигналов ilaw
К5. Реле силовые переключающие
К6. Реле звукового сигнала поворота.
К7. Реле люминесцентного выключателя обогрева окна
К8. Малайский и малайский переводчик на реле
К9. Реле среднего света фар.
F1-F16. Флисовые предохранители.
F1-F20. Экстранг пиюс

Блок предохранителей для монтажа на пластину 17.3722.

Реле / ​​предохранитель. Расшифровка.
1 (K6) Реле, обеспечивающее работу очистителя.
2 (К1)
3 (K2) Реле-выключатель управления сигнализацией и сигнализацией
4 (K3) Реле стеклоочистителя.
5 Установите перемычки на реле управления.
6 (K10)
7 Предохранитель Экстранг.
8 (K5) Малайский и малайский ливанское реле
9 (k11) Реле среднего света фар.
10 Предохранитель.
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 - Монтажный блок 2114-3722010-60, 2114-3722010-18.

Номер на 1 подвесной блок 16 - установка для установки в соответствии с образцом 17.3722

Плавкий предохранитель. Расшифровка.
1 (8 а), F9 (7,5 а) Правая противотуманная фара.
2 (8 a), F8 (7,5 a) Kaliwa ng hamog na ulap
3 (8 a), F1 (10 a) Очистители фар (по умолчанию).

Включите реле и очиститель фар (контакты).Аптека Омок Аптека Клапан.

4 (16 а), F7 (30 а) Очистители фар (рабочий режим).

Реле включения очистителя фар (пиктограмма).

Электродвигатель вентилятора отопителя - предохранитель печки.

Электродвигатель стеклоомывателя.

Мотор очистителя заднего стекла.

Слой Хулихан или реле.

Балбуры изготовлены на стиральной машине и работают на воде.

Реле (пайкот-икот) Паглипнуть на электровентилятор системы охлаждения двигателя.

Relay (paikot-ikot) в окне инициализации.

Контрольная лампа обогрева заднего стекла.

Лампа освещения значка

5 (8 a), F16 (15 a) Оплата и отключение реле тревоги и тревоги (в режиме индикации). Осветите лампу.

Hulihan ilaw (фонарь заднего хода).

Электродвигатель на реле включения очистителя лобового стекла. Обмотка возбуждения генератора (капаг награждает двигатель).Контроль над отключением лампы накаливания.

Лампа проверки давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контролируйте лампу заранее парадахана.

Фонарь световой табло "Стоп".

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива на запасной контрольной лампе. Вольтметр.

6 (8 a), F3 (10 a) Hulihan ilaw (стоп-сигнал).

Планшет салонного освещения.

6 (8 a), F6 (30 a) Электростеклоподъемники передних дверей.

Подключить к Windows Power.

7 (8 a), F10 (7,5 a) Подсветка вывески ссуды. Подкаст лампа.

Лампа освещения апарато.

Контролируйте лампу на открытом воздухе. Плата подсветки и рычаги обогревателя. Sigaryo осветительная лампа

8 (16 a), F5 (20 a) Электродвигатель вентилятора системы охлаждения двигателя, с включенным реле (большим контактом).

Звуковой сигнал при передаче сигнала

9 (8 а), F10 (7.5 а) Фара Kaliwang (pangkalahatang liwanag).

Лампа Kaliwang hulihan (pangkalahatang liwanag)

10 (8 a), F11 (7,5 a) Фара Kanang (pangkalahatang maghasik).

Лампа кананг хулихан (pangkalahatang liwanag)

11 (8 a), F2 (10 a) Указатели поворота на метке сигнального реле (режим сигнализации sa).

Контрольная лампа аварийной сигнализации

12 (16 a), F4 (20 a) Элемент обогрева окна.

Реле (контакт) обогрева окон. Розетка для переносной лампы. Сигарийо

13 (8 а), F15 (7,5 а) Фара Tamang (малайо ilaw)
14 (8 a), F14 (7,5) Kaliwang передняя фара (малайо илау).

Управление лампами накаливания фар

15 (8 а), F13 (7,5 а) Каливанг фара (гитнанг илав)
16 (8 а), F12 (7.5 а) Фара Кананг (gitnang ilaw)

Схема сборочного блока предохранителей ВАЗ 2109, 2108, 21099 (Блок 17.3722)

(установлена ​​цифра на наконечнике провода - двухпозиционная колодка, а также любая цифра, которая обозначается отдельно. ng plug)

Реле / ​​предохранитель. Расшифровка.
К1. Реле майского саламина
К2. Реле-прерыватель управления сигнализацией
К3. Реле стеклоочистителя.
К4. Контрольная лампа реле (при установке перемычек контактов, без установки на реле)
К5. Малайский и малайский переводчик на реле
К6. Lumipat sa Faro-cleaners
К7. Реле питания стеклоподъемников.
К8. Реле звукового сигнала.
К9. Реле мощности вентилятора вентилятора охлаждения двигателя.
К10. Заднее переключение на обогрев окон.
К11. Реле среднего света фар.

Схема сборки блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель. Расшифровка.
К1. Реле обеспечивает работу очистителя.
К2. Реле-прерыватель управления сигнализацией
К3. Реле очистителя лобового стекла
К4. Реле контрольной лампы
К5. Реле силовые переключающие
К6. Реле звукового сигнала поворота.
К7. Заднее переключение на обогрев окон.
К8. Малайский и малайский переводчик на реле
К9. Реле среднего света фар.
F1-F20. Флисовые предохранители.

Условное количество разъемов для блока крепления ВАЗ 2109-09-099 для подключения проводов в кабине:

Sh9 - подключено к жгуту проводов;

Sh2-sh5 - колодки, подключенные к жгуту проводов приборной панели.

Монтажный блок ВАЗ 2109 Электрика, смонтировав все реле и отвечающие за питание узлов.

Наслаждайтесь линиями курения и описанием всех элементов самых разнообразных схем памяти. Этот парень удобен в использовании, он использует все необходимые реле, устанавливает и соединяет жгуты проводов.

Установите этот электронный блок управления двигателем с новым интерфейсом.

Разместите информацию для парня

В зависимости от настроек и двигателя, кабели схемы WAZ 2109 используются в различных версиях.

Какая модель карбюратора, компоновка блока начата на странице 17.3722. Mayroon itong itong fuses sa komposisyon nito, na kadalasang nabigo and nangangailangang kapalit.

На модели с оригинальным двигателем, новая модель предназначена для электрического силового агрегата ВАЗ 709.Теперь блок может быть создан после установки новых плоских изображений. Если вы хотите, чтобы дизайн кулсилов, был очень хорош, если вы хотите, чтобы контакт был очень близок, и это было очень важно.

Теперь вы можете найти новый каталог 2114-3722010-60.

Загрузка ВАЗ 2109 с характеристиками хода этого парня:

  • с вентилятором охлаждения радиатора;
  • маркировка релейного разъема на пиюс;
  • кавалерийское реле.

Установка коннекторов на

Дахиль, который может быть использован с использованием различных схем, связанных с узлами, позволяет использовать различные модели электрощитов ВАЗ 2109, разработанные на разных платформах.

  • после установки ВАЗ 2109;
  • Двигатель
  • uri ng;
  • панель инструментов;
  • pagpipilian sa pagsasaayos.

Просмотр всех данных выполняется по схеме изображений на сайте автомобилистов.Возможно, чтобы научиться работать в интерактивном режиме, который поможет вам сделать это для людей, которые следят за происходящим.

Эта схема позволяет добавлять метки узлов для всех пользователей. Если вы используете реле на одном уровне с цифрой 1, переходите к новому блоку K1. Все узлы работают с схемами и работают с ними. Все самые известные люди проявляют себя к парням.Какая-то схема, зона ответственности всех продуктов является постоянной. Автомобиль ВАЗ 2109 Электросхема, монтаж с подключением разъемов разъемов проводов, их продукции и ремонта.

Паано на хинди с малым количеством проводов

Создание разноцветных проводов позволяет выполнять поиск и устранение неисправностей в процессе поиска и устранения неисправностей. Провода могут быть переведены на страницу:

.
  • dilaw - размерный;
  • красный - стоп-сигнал;
  • асул - балигтарин;
  • оранжево-черный - туман.

Это сделано только для того, чтобы выбрать лучший кавад и проверить работоспособность и удобство.

Проблема-съемка.

Монтажная электрическая схема представляет собой узел, который подключается к нему. Если вы хотите, чтобы ваш блок был настроен, он лучше всего подходит для особого внимания. Публикации на хинди позволяют быстро перемещаться по стране.Если вы хотите узнать, что делать, это будет смотреть видео с программами мастеров.

Наблюдать за парнем

Если вы находитесь на сайте, установленном на сайте, вы можете установить его, чтобы получить эффективный универсальный узел. Samakatuwid, отключение от кабелей, это работает, чтобы обозначить коннектор для kasunod na kleksyon.

Капюшон, закрепленный на чистом лобовом стекле, прикреплен к пластиковому зажиму.Kailangan nilang kunin и palayain ang kahon. Из-за этого, это дает возможность получить удовольствие от игры. Выберите один из способов, чтобы подключить его к проводам.

Установите этот парень, созданный из многих других и сделанных на этом сайте, установив, подключив его к проводам. Подключите провода, подключите коннекторы, чтобы быстро сделать обратную установку.

SHOT BLOCK Устанавливайте сразу после того, как открутите крепление на 8 болтах. Теперь, когда ошибка появляется, и устанавливается соединитель. Весьма богатый вашими матами. Суриин, их присутствие на основе тегов и умение работать с ними. Решение проблем, связанных с устранением неполадок, является особенно важным.

Дапат Итонг Матагпуан:

  • добавить плату;
  • Предохранитель
  • Mali ang;
  • каугнай на реле.

Установите все, что нужно сделать, чтобы парень наколотил и установил его в обратном порядке. Если вы используете электрическую схему, которую вы можете использовать в любой момент, то вам понравится.

Характерные неисправности блока.

Kadalasan ang kabiguan ay nangyayari dahil sa hinarang na piyus. Hanapin ito madali. Это папский предохранитель, который позволяет значительно сократить параметры загрузки страницы. Кинакейл, чтобы научить людей работать с защитой.Эта проблема устранена на хинди, если вы не знаете, что делать дальше.

Если проблема освещена на плате, она может отображаться на диаграмме. Когда контакт окисляется, вы можете избавиться от него. Установите его и установите реле с сайта. Трафик на нашем сайте является надежным, и вы можете использовать его, чтобы использовать его сайт, все панукалы являются важными, чтобы защитить доску на хинди синасадьянг.Палит парень очень хорошо.

Паано изучил схему электроблока.

Воспользуйтесь вводом и выводом данных ВАЗ с помощью базовой информации, позволяющей использовать схему монтажа, которая может быть установлена ​​на конкретном уровне. Касабай нито, эта схема является уникальным. Просмотр полного блока может быть использован для полного просмотра всех существующих узлов с универсальным узлом.

Пангалаванг является любимым парнем. Сделайте это для подробной информации и устранения неполадок. Возможно на сайте, который создается с помощью интерактивной схемы, которая может быть отображена на диаграмме в элементах.

Magandang araw. Теперь они могут быть использованы для автомобилей ВАЗ 2108, 2109, 21099. Переключение с одного на другой не влияет на электричество. В течение многих лет, и когда они работают, щетки дворников, указатели поворота, противотуманные фары включены в работу.Многие люди уже давно. На этой артикуле написано, что вам нужно, и вы можете найти предохранители ВАЗ 2108, 2109, 21099. Добавьте подробную схему предохранителей на блоке крепления.


Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель.

Ампер.

Другие сообщения:

Противотуманные фары на заводе

Противотуманные фары на kaliwang bahagi

омыватель фар.

Целитель Вентилятор.
Насос омывателя
Стеклоочиститель Hulihan
Стеклоочиститель Hulihan.
Вентилятор радиатора.
Обогрев заднего стекла.
Бардачок Lampara sa

Pagliko
Hulihan ilaw
Щетки лобового стекла.
Генератор.
Антивозрастная жидкость заранее.

Язык
Runt.
Охлаждающая жидкость.
Заправка топливом
Лампа "check"
Заправка лампы

Освещение салона.
Хулихан ilaw

Электрические стеклоподъемники.

Номер платы
Лампа для подкастов
Устройства
Габариты.
Освещение приборной панели.
Сигарийо

Сигнал Tunog.

ЗАДНИЙ ПРАВОЙ ГАЗ.

Паг-Ивас

Пусковой элемент для обогрева.
Используется для обогрева окна (контакты)
Патрон для подключения переносной лампы.
Сигарийо

Фара Kanang

Фара налобный Kaliwang

Гитара уже видна на фаре

Белая фара

Илан

Илан

омыватель фар.

Целитель Вентилятор.
Насос омывателя
Стеклоочиститель Hulihan
Стеклоочиститель Hulihan.
Вентилятор радиатора.
Обогрев заднего стекла.
Бардачок Lampara sa

Presyon ng langis
Воздушная заслонка карбюратора.
Runt.
Охлаждающая жидкость.
Заправка лампы
Лампа "Проверка"
Заправка лампы

Hulihan preno.
Освещение салона.

Номер платы
Лампа для подкастов
Устройства
Габариты.
Освещение приборной панели.
Сигарийо

Вентилятор радиатора.

Каливанг-хулиханский габрит

Габрит Канана Хулихана

Аварийный сигнал.

Sigaryo
Обогрев заднего стекла.

Малайонг илав на илав

Фары Malayo ang kaliwang

Гитара уже видна на фаре

Белая фара

Камуста все сейчас уже давно знает своих любимых и новых образцов на своем автомобиле ВАЗ 2109 в надежном месте.Как насчет того, что он делает, это может быть элемент, который работает от курения, и это очень важно, если вы хотите заблокировать монтаж. Когда халип анг предохранитель, марахил ай синуногния, и дапат мапалитан. Сделайте это, чтобы узнать, как использовать предохранитель в этом мире, и вы можете почувствовать его силу.

Блок предохранителей в зависимости от того, какой у вас есть капюшон, на любой вкус, или на халипе от двигателя, чтобы сделать его одним из лучших на белом капоте.Вы можете узнать, как расшифровать автомобильное реле ВАЗ 2109.

Каждый автомобиль ВАЗ 2109 получил свои любимые автомобили, их отметка 17.3722. Этот BP не имеет ничего общего с инженерным советом. Контакты проводов, реле припаяны.
Новые девятки, моделирующие публикации на дату 1998 года, добавлены BP с маркировкой 2114-3722010-60. Нарито ками нанокурен из многих.

Установка образца 17.3722.


Расшифровка предохранителей ваз 2109 (установочный блок приведен на образце)

F1 10a Резервный предохранитель.
F2 10A Сигнализация, прерыватель сигнализации (на странице), управление акселерацией в светофоре
F3 10a, стоп-сигналы, подсветка салона Пол.
F4 20A hulihan стеклоподъемник, контакт обогрева заднего стекла, выход dala, сигарило mas magaan
F5 20a beep (claxon), выключатель classone.
F6 30a Резервный предохранитель.
F7 30a вентилятор электродвигателя печки, верхний электродвигатель лобового стекла, реле выхода электровентилятора радиатора, реле обогрева заднего стекла, лампа поворота обогрева на заднем стекле, свет бардачка
F8 7,5a Запасной предохранитель.
F9 7,5a Резервный предохранитель.
F10 7,5a уходит в одну фару
F11 7,5a в другую фару
F12 7,5a в фару
F13 7,5a в фару
F14 7,5A левая фара, фара дальнего света
F15 как у фары ilaw
F16 15a указатели указателей поворота на выключателе (в режиме индикации указателя поворота), контрольная лампа сигнала поворота, hulihan ilaw, выключение двигателя и включение лобового стекла, включение лампы накаливания, ручное управление liwanag, указатель температуры охлаждающей жидкости, защита от бензина, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (пример монтажного блока)

1- Элементы управления настройками в оптике

2- Работоспособность двигателя стеклоомывателя Hulihan

3- Защита от лампы накаливания поворотного сигнала и световой сигнализации

4- Протексён лабановый лобовое стекло моторчик лобового стекла.

5- Может быть использован для создания лампы

6- Защита от перенапряжения в системе обогрева заднего стекла.

8- Малайский малайский светильник

9- Лампы средней фары.

11- Ответственный за работу вентилятора охлаждения двигателя. Это реле, которое позволяет управлять перегревом двигателя

12- Trabaho ng Klason.

Блокировка нового образца ВАЗ 2109.


1. 8а резервный предохранитель.
2. 8a Резервный предохранитель.
3. 8a Резервный предохранитель.
4. 16а паикот-икоть на реле вентилятора радиатора, электрическая цепь люмипата на электродвигателе калана
5. Схема переключателя 3А люмипата для режима поворотного указателя, поворотного сигнала, поворотного переключателя сигналов, указателя поворота бабала лампара, указателя поворота лампара лампара, оптика заднего хода люмипат, лампара заднего хода, тахометр, лампара бензина.Gasolina, указатель температуры охлаждающей жидкости, датчик температуры, лампара бабала на датчике аварийного масла isang presyon, лампара на выходе preno, выключатель preno haydroliko lumipat, выключатель ручного тормоза
6. Лампы стоп-сигнала 8A, подсветка салона paul
7. Нумерация освещения освещения 8A, включая лампа для установки привода, подсветка светодиодного обогревателя при cigor light light, Bardach Cloffff, выключатель на лампе подсветки приборной панели
8. Claxon 16A, Claxon Lumipat, электродвигатель вентилятора радиатора
9. 8a lampara kaliwa sizesyon, lampara kaliwa hulihan sizesyon
10.8a лампа крыла, лампа накаливания, выключатель противотуманного света, контрольная лампа противотуманного света
11. 8a выключатель на указателях тележки, включение указателя поворота, контрольная лампа в режиме работы
12. 16, чтобы увеличить яркость, розетка для лампы
13. 8 светится там же фара.

Расшифровка реле на блоке предохранителей нового образца ВАЗ 2109

К1. Как это сделать, двигатель стеклоомывателя лучше
K2. Ответственный за установку лампы указателя поворота и аварийной сигнализации
K3. Обеспечивает работу стеклоочистителя.
К4. Защищает световые лампы от сигналов и сигналов
K5. Обеспечивает работу монтировки на
K6. Установка омывателя оптики.
К7. Защита двигателя Windows от капота, установка, установка на вашем компьютере
K8. Звуковой сигнал щелчка
K9. Защищена от различных устройств, которые работают с вентилятором охлаждения двигателя
K11. Ответственный за установку обогревателя окон
K12. Nagbibigay ng malapit-light lamp

Ну, мы нашли всю распиновку при расшифровке блока предохранителей на автомобиле ВАЗ 2109.Наслаждайтесь тем, что делает это, чтобы понять, как это сделать, и реле имеют ореолы, связанные с пабахай или пабалат юнит, когда вы знаете, что это делает хинди волшебным махирапом. Sa ngayon.

Карбюраторные автомобили "Самара 1" и другие карбюраторные модели "Самара 2" (ВАЗ 2113 - 2115), а также блоки предохранителей, новые и новые образцы можно установить. Эти устройства содержат блоки крепления.Это может быть электрик, который может использовать сильные реле, которые работают с очень хорошими кадрами. Используйте крепление, реле различных типов и множество кадров, обеспечивающих киноконтроль - Стартер, противотуманные фары, обогрев сидений и т. Д. Локализация парней с удовольствием, их настройки на малом, различные коннекторы и другие локализации элементов и их дизайн катаван.

Монтаж блока предохранителей ВАЗ.

Каталог числовых монтажных блоков простой модели 17.3722. Воспроизведение из современного парня в номере каталога 2114-3722010-60 является наиболее надежной защитой от любого другого человека, поэтому его можно найти в арсенале инструментов.

Установка всех, монтажных устройств является одним из лучших насосов, в которых используется трубка, и это очень удобно. Теперь вы можете установить стеклоомыватель без шайб.Это можно сделать с помощью электрических цепей, и установить реле в любом месте.

Этот процесс сборки является очень сильным, уменьшаясь от сырости в новой сборочной блочной модели. Чтобы узнать этого парня из других, вы можете читать тексты на разных языках, создавая числовые модели. Если вы хотите узнать больше о текстах из разных материалов, вы также можете использовать их и слушать их с фотографиями из этого артикула.

Неисправности на блок-схемах.

При обнаружении неисправностей, сбоев в работе всех естественных моделей людей вы можете найти:

  • обнаружение контактов;
  • схема до Думи.

Это изображение, которое вы можете использовать для крепления, трубку с ореолом, может быть использовано и придумано, чтобы получить доступ к большому количеству людей из цепи. Неисправности при монтаже могут быть вызваны поломками других систем, которые используются в системе, которая используется только для того, чтобы отображать все данные и сообщения.

Позволяет подключать и подключать к блоку, в котором суммируются значения, которые используются в синусоидах:

  • или произвольный режим включения / выключения / переключения;
  • Проблемы с радио;
  • pana-panahong mawala ang pag-aapoy;
  • малый уборщик или стиральные машины;
  • срабатывание нечеткого звукового сигнала;
  • хинди там или немного, чтобы узнать о платежах в Интернете.

Видео - просмотр микросхем.

Паано и установка блока предохранителей в вазе.

Установка блока для монтажа любого другого способа. Чтобы установить блокировку, введите сумму:

  • , чтобы установить терминал батареи.
  • Отвинтите несколько болтов на блоке (это сделано с помощью водителя на ветровом стекле).
  • Этот парень может сделать и установить все участники на сайте.
  • Установить в обратном порядке. У вас есть возможность установить все коннекторы, подключите их и закрутите.

Paano mag-disassemble and mangolekta

Bago i-disassembled the mount block, mag-printing isang or pag-install ng piyus at relay, path to the markahan or rekord, kung saan ang mga relay ay naka-install , если вы хотите узнать, что написано на английском языке, на хинди долгое время.

  • Добавить в корзину. Чтобы сделать это, как одного парня, вы можете использовать его в любой ситуации, в новой модели, использовать защелку из любого парня.
  • Проверьте все реле и добейтесь успеха. Этот пинцет особенно важен в новой модели, которая работает с двигателем, он работает с реле указателя ротора.
  • Установить, установить винты, которые можно использовать в любом случае.

Если у вас есть простые модели, саморезы можно установить на нем. Создавайте новые и новые песни. Теперь вы можете слушать его, если хотите, чтобы эти люди были на хинди только на Автовазе.Использование плоской отвертки является идеальным инструментом. Если вы хотите сделать хинди, вы увидите, как открутите все винты и попробуйте их искажать в любом месте. Загрузите эту печатную плату, используя печатную плату, которая может быть установлена ​​так же. Сборка производится в обратном порядке. Установите печатную плату печатной платы в качестве насадки, чтобы установить ее, и вы можете установить ее, чтобы она была подключена.Если вы хотите узнать, как это сделать, разобрать его и вывести на печать печатную плату, вы можете использовать ее. Защищайте половинки катавана с самостоятельными розыгрышами.

Паано отремонтировать

Установить дорожки на печатной плате. Если вы сделаете это естественным путем на странице треков, увлажните его на любой вкус, чтобы придать ему форму и кисточки. Рисунок на хинди написан кистью.Выберите все, что вам нужно, это трек с алкогольными напитками и любимым напитком. Эта операция выполняется на печатной плате с возможностью печати. Получите все параметры.

Натуральные предметы, которые вам нравятся, о оксихенасян, могут быть разными. Узнайте, как сделать, чтобы узнать, как сделать это, чтобы узнать, как сделать автоэлектрик. Узнайте, как использовать спрей для использования с контактами, и они могут быть очень малы, когда вы обращаетесь на хинди, но только после этого.Как правило, спрей наносится на контактные зажимные пластины (лепестки) или ослабляется. Если печатная плата напечатана на хинди, и теперь вы можете ее использовать, а также установить новую печатную плату. Этот образ, сделанный этим человеком, предназначен для вашего парня, который может стать вашим цифровым каталогом вашего парня и его советом.

Схема предохранителей на

Лада Нива »Схема предохранителей


Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

А
Защищенные цепи
1
16
Освещение салона,
Звуковые сигналы,
Патрон контрольной лампы,
Прикуриватель,
Лампы стоп-сигнала
2
8
Стеклоочиститель и его реле,
Электродвигатель обогревателя,
Электродвигатель омывателя лобового стекла,
Реле стеклоочистителя и омывателя фар (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3
8
Л.H. фара (дальний свет) и контрольная лампа
4
8
Правая фара (дальний свет)
5
8
Левая фара (ближний свет)
6
8
Правая фара (ближний свет)
7
8
Левый габаритный фонарь (габаритный свет),
Контрольная лампа габаритных огней,
R.Задний фонарь (габаритный фонарь),
Фонарь номерного знака правый
8
8
Правый габаритный свет (габаритный свет),
Левый фонарь номерного знака,
Фонарь прикуривателя,
Левый задний фонарь (габаритный свет),
Приборные фонари
9
8
Манометр и контрольная лампа давления масла,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение о воздушной заслонке карбюратора лампа,
Контрольная лампа отсутствия заряда аккумулятора,
Запорный клапан карбюратора,
Тахометр,
Задний фонарь (задний фонарь),
Контрольная лампа блокировки дифференциала
10
8
Регулятор напряжения,
Обмотка возбуждения генератора
11


12
8
Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатели очистителя фар при запуске и когда щетки стеклоочистителя проходят через исходное положение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
