ЗИЛ 130 B – это транспортный грузовик, который был спроектирован и начал массово выпускаться еще в советские времена. Окончание производства данной модели авто было завершено в 2014 году. За многолетнюю историю ЗИЛ 130 с прицепом, модель претерпела некоторых изменений, которые касаются характеристик эксплуатации транспортного средства. Необходимо отметить, что история ЗИЛ 130 является достаточно обширной. Дело в том, что изначально автомобиль создавался для того чтобы использовать его в народном хозяйстве, а также в вооруженных силах. Помимо СССР и Российской Федерации, модель эксплуатировалась и в других странах. Грузовик относился к средне тоннажным, так как его грузоподъемность составляла 5-6 тонн, в зависимости от модификации.

Тех. характеристики ЗИЛ 130 и его особенности

Необходимо отметить, что данная модель имеет 8-цилиндровый двигатель, мощность которого составляет 150 лошадиных сил. В конструкции моделей, выпускаемых с середины 80-х годов предусмотрена коробка передач, кабина на три места, а также омыватель стекла. Большая часть транспортных средств выпускаемых за все время предусматривала подогрев двигателя. Последние модификации ЗИЛ 130 имели транзисторное зажигание, генератор для тока, а также более совершенный приборный щиток. ЗИЛ 130 (7б), а также другие модификации также могли похвастаться наличием двух вентиляционных люков расположенных на крыше. Технические характеристики ЗИЛ 130 сделали это грузовое авто универсальным для использования при необходимости выполнения грузоперевозок на небольшие расстояния.

Отдельно необходимо рассказать про мотор, который установлен в этой модели. Так, ЗИЛ 130 (ММЗ) получил двигатель, который по своим конструкционным особенностям был достаточно сильно похож на предыдущее поколение моторов, используемых в грузовиках ЗИЛ. Данный мотор может работать на различных видах бензинового топлива. На момент создания двигателя, он ориентировался на бензин А-76. Стоит сказать, что моторы, которые проектировались на заводе ЗИЛ для транспортных средств легкового и грузового типов, отличались между собой по техническим показателям и могли иметь не сильно большую унификацию.

История модели и назначение. Видео

Разработку принципиально нового автомобиля, который должен был заменить неудачную версию ЗИЛ 164, начали в 1953 году. Изначально модели присвоили индекс ЗИС 125, а создание грузовика параллельно выполнялось на двух предприятиях. Помогали в разработке модели Днепропетровские конструктора.

Дебютный образец появился 1956 году. Он был улучшенной версией ЗИС 125 с отсутствием множества недостатков и новой внешностью. Именно эта версия легла в основу ЗИЛ 130, которому суждено было стать наиболее популярным грузовиком эпохи застоя. Испытания автомобиля завершились в 1959 году, спустя 3 года состоялся его дебют. В 1963 году ЗИЛ 130 удостоился золотой медали в Лейпциге.

Серийный выпуск самосвала начался осенью 1964 года. Вскоре он массово разошелся по стране. Завод начал предлагать различные модификации ЗИЛ 130, что еще больше увеличило его популярность. В итоге появилось большое семейство грузовиков с множеством функций.

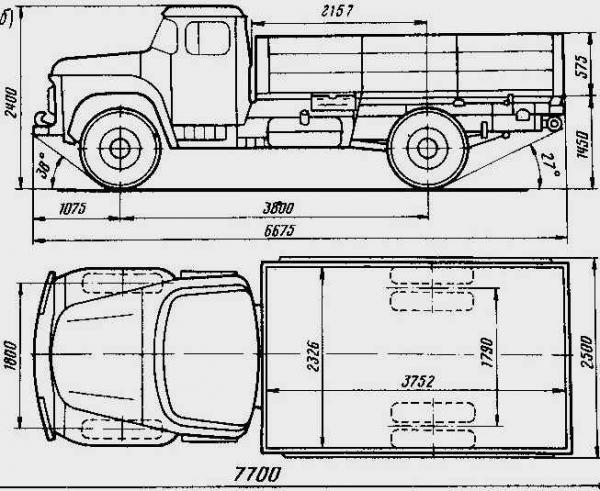

Габариты

Говоря про габариты ЗИЛ 130, следует сказать, что они «типичны» для транспортных средств этого класса. В данном случае идет речь, про следующие показатели:

1. Ширина ЗИЛ 130: 6,67 метров.
2. Длина ЗИЛ 130: 2,5 метра.
3. Клиренс: 277 миллиметров.

Говоря про то, сколько весит ЗИЛ-130 бортовой, следует отметить, что вес бортового ЗИЛ 130 составляет 4,3 тонны. В свою очередь, грузоподъемность ЗИЛ 130 (в тоннах) ровняется шести. Таким образом, грузоподъемность бортового ЗИЛ 130 является достаточно большой.

Стоит сказать, что на сегодняшний день автомобиль ЗИЛ 130 (амур) или какие-либо другие модификации являются устаревшими. Поэтому постепенно от его эксплуатации стараются отказываться. Прежде всего, это объясняется тем, что грузовик имеет очень большой расход топливной жидкости. Данный показатель составляет минимум 30 литров на 100 километров дороги. При этом, некоторые люди оснащают авто ГБО. Здесь идет речь, прежде всего, про автомобили, которые выполняют роль автомобильных цистерн, самосвалов и подъемников. Такие меры позволяют сделать эксплуатацию более дешевой, чем у автомобилей-конкурентов данной модели.

МАРКИРОВКА АВТОМОБИЛЯ

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

Виды грузовиков данной модели

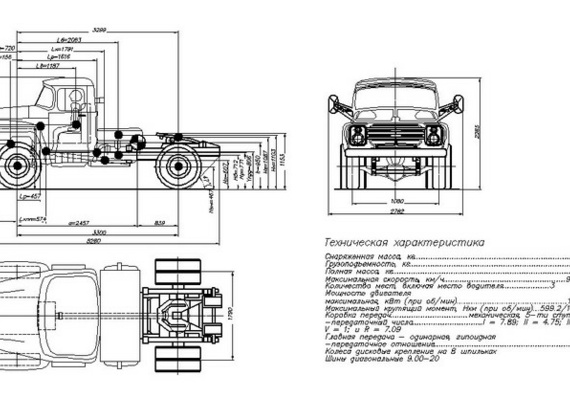

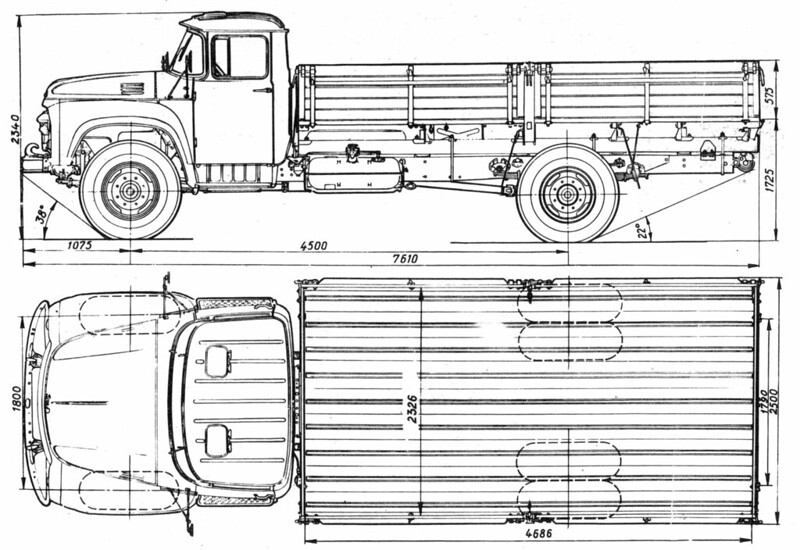

Изначально, в 1962 году, когда транспортное средство только начало производится, планировалось выпускать два вида автомобилей. В первом случае, это был бортовой ЗИЛ 130 тягач, который оснащался прицепом. Во втором случае – это бортовой грузовик имеющий платформу и боковые борта. Однако со временем, концепция несколько изменилась и было, выпущено много разных моделей. Отметим, что ТТХ ЗИЛ-130 также несколько отличались друг от друга. К примеру, могли быть разные показатели разрешенной максимальной массы ЗИЛ-130, установлены различные виды шасси ЗИЛ 130, а также могла быть разная ширина рамы ЗИЛ-130. Все эти показатели способствовали тому, что максимальная скорость ЗИЛ-130 также могла отличаться, в зависимости от характеристик.

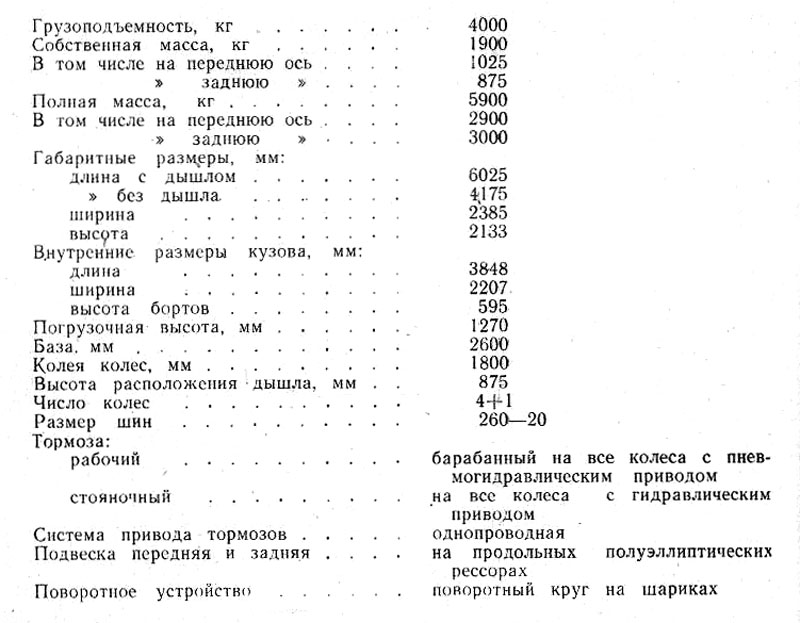

Двухосный низкорамный прицеп СМЗ-8325

Двухосный низкорамный прицеп СМЗ-8325 имеет бортовую платформу и предназначен для перевозки грузов в составе автопоезда по всем видам дорог и местности. Модификацией прицепа СМЗ-8325 является прицеп-шасси модели СМЗ-8326. Основной тягач прицепа — автомобиль ЗИЛ-131.

Рама прицепа СМЗ-8325 клёпаная, состоит из двух лонжеронов, соединённых между собой поперечинами. В задней части рамы (на поперечине) установлена скоба для аварийного вытаскивания прицепа.

Подвеска прицепа рессорная, две продольные полуэллиптические рессоры и два телескопических амортизатора на каждой оси. Рессоры и амортизаторы взаимозаменяемы с передней подвеской автомобиля ЗИЛ-131 без лебёдки.

Передняя ось состоит из балки двутаврового сечения и управляемых колёс. Управление колёсами осуществляется с помощью тягово-сцепного и поворотного устройств.

Задняя ось прицепа СМЗ-8325 — балка двутаврового сечения, выполнена заодно с цапфами. Поворотное устройство — разрезная рулевая трапеция автомобильного типа. Рулевая трапеция обеспечивает поворот колёс от среднего положения: внутреннего на угол 27-30 градусов, наружного на угол 19-21 градус.

Для движения автопоезда задним ходом предусмотрено стопорное устройство — запирающий штифт, вставляемый в отверстия, выполненные в дышле и в кронштейне стопора, установленном на раме прицепа.

Задняя ось прицепа — балка двутаврового сечения, откованная целиком с цапфами. Колёса дисковые, обозначение обода 165-508 (6,5Б-20). Шины пневматические 240-508 (8,25-20) моделей ИК-6АМ, МИ-20, МИ-20А. Давление воздуха в шинах 3 кгс/см3.

Рабочая тормозная система прицепа СМЗ-8325 действует на все колёса прицепа. Привод тормозной системы пневмогидравлический, выполнен по однопроводной схеме. Пневматическая часть привода включает соединительные головки, воздухораспределитель, пневматическую полость пневмогидроцилиндра. К гидравлической части привода относятся главный тормозной цилиндр (узел пневмогидроцилиндра), трубопроводы, четыре колёсных тормозных цилиндра.

Стояночная тормозная система действует на колёса задней оси прицепа. Привод тормозной системы механический ручной.

Самосвал ЗИЛ-130

Производством самосвалов на шасси ЗИЛ-130 занимался ММЗ (Мытищинский машиностроительный завод). В зависимости от модификации шасси, выпускались машины, ориентированные на разные сферы применения. Так, модель ЗИЛ-ММЗ-555 имела укороченную базу, что делало машину более маневренной, кузов позволял осуществлять выгрузку только назад, а работу с прицепом допускало шасси ЗИЛ-130Д1.

Модель ЗИЛ-ММЗ-554, предназначена была для применения в сельском хозяйстве, имела стандартную раму и возможность выгрузки на 3 стороны. Шасси ЗИЛ-130Б2 было оборудовано всеми необходимыми приспособлениями для работы с самосвальным прицепом.

В течение всего времени производства этих моделей они постоянно дорабатывались, в них вносились изменения, улучшающие характеристики машины. Фото самосвала ЗИЛ-130

Исторические сведения о ЗИЛ-5301

Серийное производство автомашин ЗИЛ-5301 было начато в 1995 году на автозаводе имени Лихачева по немецким разработкам от Daimler-Benz AG. Их подстроили под отечественные реалии. За несколько лет автомобиль стал популярным, получил в народе ласковое прозвище «Бычок» и обзавелся десятками модификаций. Их выпуск прекратился в 2014 году, но по дорогам бегает еще немало таких грузовиков малого тоннажа.

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

• Perkins 6.345, дизельный мотор мощностью 140 л.с.
• Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
• Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с. Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130 1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос

Двигатель

Первые модели ЗИЛ 4502 комплектовались бензиновым мотором с 2-камерным карбюратором. Агрегат имел следующие характеристики:

• рабочий объем – 5,2 л;
• номинальная мощность – 135 л.с.;
• число цилиндров – 6 (V-образное расположение).

Мощности мотора не всегда хватало для стабильной работы, потому вскоре данный мотор заменили более тяговитым двигателем ЗИЛ-508.10. Конструкция силовой установки была дополнена механическим насосом и экономайзером. Смазка осуществлялась по комбинированной схеме. Смазочное вещество распределялось разбрызгиванием и под давлением, предварительно пройдя через глубокую очистку с применением элемента, состоящего из тонких стальных пластин. Обдув выполнялся закрытым методом, очистка воздуха – фильтром ВМ-16. Принудительная подпитка двигателя осуществлялась при помощи топливного насоса с 2 впускными и 1 выпускным клапаном.

Характеристики агрегата ЗИЛ-508.10:

• рабочий объем – 6 л;
• номинальная мощность – 150 л.с.;
• максимальный крутящий момент – 402 Нм;
• число цилиндров – 8;
• среднее потребление топлива – 28 л/100 км.

Автомобиль оснащался топливным баком на 125 л. Рекомендуемый тип горючего – бензин АИ-76.

Технические характеристики

Технические характеристики дизельных модификаций самосвала на базе ЗИЛ-130:

Модель	ЗИЛ-ММЗ-554	ЗИЛ-ММЗ-555(А)	ЗИЛ-ММЗ-555К
Шасси	ЗИЛ-130Б/ЗИЛ-130Б2	ЗИЛ-130Д(ЗИЛ-130Д1)	ЗИЛ-130К
База, мм	3800	3300	3300
Двигатель	ЗИЛ-130	ЗИЛ-130	ЗИЛ-157Д
Мощность, л.с. (кВт)	150 (110.4)	150 (110.4)	110 (80.9)
Крутящий момент, Нм	401.8	401.8	343
КПП	Механическая, 5-ступанчатая, синхронизированная
Колесная формула	4х2	4х2	4х2
Размер шин	260-508Р	260-508Р	260-508Р
Макс. скорость, км/час	90	90	90
Емкость топливного бака, л	175	125	125
Норма расхода топлива, л/100км	37	37	37
Работа с прицепом	-/+	— (+)	—
Размеры платформы, ДхШхВ, мм	3752х2325х575	—	—
Площадь платформы, м2	8.7	—	—
Объем кузова, м3	5	3	3
Угол подъема, град	50	55	55
Грузоподъемность, кг	4000	4500	4500
Направление разгрузки (вбок/назад)	+/+	-/+	-/+
Габаритные размеры, (длина х ширина х высота), мм	6675х2500х2400	5475х2420х2510	5475х2420х2510
Вес, кг	9360	9360	9300

Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.

Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков. Видео обзор самосвала ЗИЛ-130:

Технические параметры автомобиля в цифрах

• Габаритные размеры самосвала – длина 7,35 м, ширина 2,5 м, высота 2,66 м.
• Колёсная база – 3,8 м + 1,4 м.
• Грузоподъёмность – 10,5 т.
• Полная масса автомобиля – 19,2 тонн.
• Объём кузова – 7 кубических метров.
• Угол подъёма кузова – 50 градусов.
• Габаритные размеры кузова – 4,07×2,27×0,87 м.
• Время подъёма гружёной платформы – 15 секунд.
• Дорожный просвет – 124 мм.
• Радиус поворота 10,1 м.
• Вместимость топливного бака – 170 литров.
• Максимальная скорость движения при полной массе автомобиля – 85 км/ч.

Конструктивные особенности двигателя и других узлов машины

Первые серийные автомобили шли с двигателем ММЗ Д-245.12С, но уже спустя два года на ЗИЛ «Бычок» стали ставить улучшенные турбодизельные системы ММЗ Д-245.9 с турбонаддувом, регулировкой давления воздуха и интеркулером, соответствовавшие нормам «Евро-2». Еще через семь лет двигатели улучшили до соответствия нормативам «Евро-3». Топливо в среднем расходуется по 12 л за 100 км.

Параметры турбодизельной системы ЗИЛа:

• объем – 4,75 л;
• мощность – 136 лошадиных сил;
• четыре цилиндра диаметром 110 мм;
• поршневой ход – 125 мм.

Фото усовершенствованого двигателя ММЗ Д-245.12С ЗИЛа-5301

Что касается трансмиссии, то автомобиль снабжен механической коробкой передач с пятью ступенями, основной тип – гипоидный. На каждой, кроме первой и третьей, действует синхронизатор. Сцепление работает в масляной ванне, многодисковое. В устройство карданной передачи ЗИЛа входят промежуточная опора, три шарнира, скользящее шлицевое соединение.

Рама

В качестве прообраза автомобиля применялась модель грузовика от автоконцерна Mercedes Benz – Vario. От нее перешло по наследству устройство рамы лестничного типа с лонжеронами сечения «швеллер».

Удлинение рамы автомобиля ЗИЛ-5301

Подвеска

Передняя подвеска – на двух рессорах в форме полуэллипса, со скользящими задними концами и парой амортизирующих механизмов. Задняя подвеска – на четырех рессорах аналогичной формы, две из которых являются главными.

Рессоры на ЗИЛ 5301 (Бычек)

Система торможения

Модернизация тормозной системы ЗИЛа-5301

Управлять ЗИЛом «Бычок» в городе не всегда комфортно, поскольку, несмотря на сравнительно компактные габариты грузовика, поворотный радиус составляет 780 см. Тормозная система имеет два контура, каждый из которых независим. Один направлен на то, чтобы тормозить переднее правое и заднее левое, другой – на переднее левое и заднее правое колесо. Это позволяет максимально обезопасить вождение. Если один из контуров выйдет из строя, возможна экстренная остановка.

Передние тормоза у автомобиля ЗИЛ-5301 – дискового вида, задние – барабанного. Тормозная система гидравлическая, с пневмоусилителем. Рычаг стояночного тормоза имеет механическое соединение с задними механизмами. Самые последние варианты оборудованы системой автоблокировки.

Система заправки

ЗИЛ-5301 оснащен объемными заправочными емкостями, в числе которых:

Механическая коробка переключения передач (МКПП) в автомобиле ЗИЛ-5301

• Бак тормозной жидкости – 1 л.
• Гидропривод – 0,4 л.
• МКПП – 5,1 л.
• Задний мост – 3,3 л.
• Охладительная система – 16 л.
• Система гидроусилителя – 3,2 л.
• Топливный бак – 125 л.
• Амортизатор – 0,45 л.
• Двигатель и радиатор (суммарное количество) – 11,5 л.
• Бачок омывателя – 2,2 л.

Топливо ЗИЛа — дизельное, а для заполнения других заправочных емкостей применяется масло, тормозная жидкость, иные составы (в зависимости от назначения).
