Тюнинг двигателя: основные способы модернизации ДВС

Тюнингом называется доработка двигателя в целях увеличения его мощности и эффективности. Модернизация происходит за счет замены заводских деталей, установки новых механизмов и улучшения уже имеющихся систем.

Двигатели современных автомобилей с электронным блоком управления подвергаются также чип-тюнингу – корректировке программы бортового компьютера. Такой метод позволяет повысить мощность агрегата без наддува на 10 %, с наддувом – на 30-40 %.

Достичь наилучших результатов форсирования двигателя можно только в специализированных сервисных центрах, оборудованных профессиональным инструментом и качественными запчастями.

Каждый автомобиль имеет свои конструктивные нюансы, поэтому индивидуальный подход к ТС – залог его оптимальной доработки. По большому счету, в улучшении параметров нуждаются только двигатели гоночных автомобилей, в остальных случаях тюнинг не всегда целесообразен, так как требует больших затрат при спорных результатах.

Далее в статье освещены основные способы модернизации двигателя, отмечены важные моменты, которые необходимо соблюдать при проведении работ, даны общие рекомендации по тюнингу.

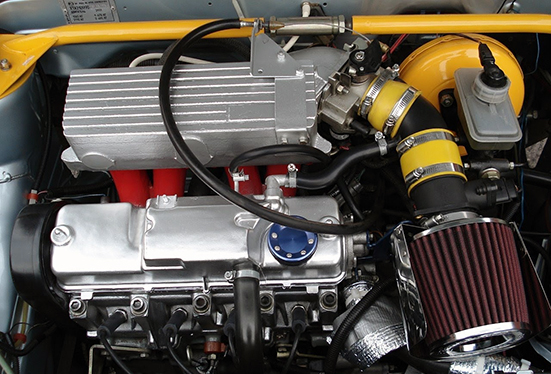

Основные способы тюнинга двигателя

Существует два основных способа повышения мощности двигателя:

• Снижение массы движущихся частей
• Установка новых элементов

Так, к примеру, стандартные детали двигателя заменяют на облегченные (поршни, шкивы, маховик и пр.), вместо механических систем устанавливают электрические. Некоторые автовладельцы (особенно это касается водителей гоночных автомобилей) в целях снижения веса снимают с ТС все навесное оборудование.

Рассмотрим наиболее распространенные методы совершенствования двигателя подробнее.

Смена головки блока цилиндров

Сегодня существует множество вариантов головок блока цилиндра, предназначенных специально для тюнинга двигателя. Их соединительные разъемы и патрубки имеют такую же конструкцию, как и стандартные ГБЦ, поэтому при их установке сложностей не возникает.

Помимо специальных головок, выпускаются модифицированные модели для конкретных автомобилей. Стоят они дешевле тюнинговых, однако также привносят новые возможности для двигателя.

Современные ГБЦ с вертикальным и горизонтальным вихрем увеличивают скорость поступления воздуха и в улучшают общие характеристики воздушного потока.

Расточка блока цилиндров

Процедура расточки цилиндров помогает увеличить общий объем двигателя. Операция по увеличению сечения гильз изнутри осуществляется только на специализированном высокоточном станке, позволяющем сохранить их правильную геометрию.

Для расточенных цилиндров подбираются бОльшие по диаметру поршни, так как только идеальное совмещение этих деталей обеспечивает необходимый уровень компрессии двигателя.

Тюнинг клапанов двигателя

Клапаны двигателя пропускают и выпускают воздушный поток. Временем открытия клапанов управляет распределительный вал, а степенью – толкатель.

Впускные клапаны не должны иметь острых углов и «заусенцев», препятствующих прохождению воздуха, поэтому эти элементы должны быть тщательно отполированы. Важно, чтобы клапаны размещались в посадочных местах плотно и без зазоров.

Увеличить количество поступающего воздуха можно путем расширения впускных отверстий или установки большего количества клапанов (16, 20, 24, 32 и т.д.). Последний способ наиболее актуален, так как увеличенные отверстия и большие клапаны уменьшают скорость воздушного потока на низких оборотах, что негативно отражается на крутящем моменте.

Помимо увеличения количества клапанов, устанавливают специальные тюнинговые клапанные пружины.

Замена штатного распредвала

Не менее популярный способ тюнинга, чем расточка блока цилиндров.

Распределительный вал управляет открытием и закрытием клапанов двигателя. Время открытия задается профилем кулачков вала.

В отличие от обычных распредвалов, тюнинговые имеют более высокие и широкие кулачки, позволяющие клапанам подниматься выше и находится в открытом состоянии дольше. Это способствует подаче большего количества топливно-воздушной смеси.

Существует несколько видов модернизированных распределительных валов для умеренной, быстрой и спортивной езды:

• Mild Road Cams: подходят практически для всех автомобилей, улучшают приемистость и мощность двигателя
• Fast Road Cams: идеальны для скоростных автомобилей, увеличивают мощность двигателя, однако нестабильно работают на холостом ходу
• Competition Cams: предназначены для спортивных автомобилей; эффективно повышают мощность двигателя, однако увеличивают расход топлива, обладают неровным холостым ходом и быстро изнашиваются

Спортивные распредвалы непригодны для использования в городских условиях, так как характеризуются максимальной отдачей в области почти предельных частот вращения двигателя (2-3 тыс. оборотов).

Доработка топливной системы

Для повышения мощности двигателя очень важно увеличить количество топливно-воздушной смеси, поступающей в камеру сгорания. Сделать это можно путем доработки топливной системы автомобиля: установки более производительного насоса, топливной рампы с мощными инжекторами, усовершенствования топливного регулятора.

После проведения этих мероприятий обычно требуется использовать бензин с максимальным октановым числом.

Использование строкер-китов

Многие компании производят готовые комплекты (поршни, кольца, шатуны, подшипники и коленвал) для механического тюнинга двигателя. В основном, эти наборы ориентированы на американские восьмицилиндровые двигатели. Их использование изменяет длину хода поршня, увеличивает крутящий момент и в результате добавляет силовому агрегату 10-15 % объема.

Все детали строкер-китов изготавливаются по передовым спортивным технологиям, поэтому имеют больший запас прочности и износостойкости.

В зависимости от оборотистости двигателя существует несколько базовых вариантов строкер-китов с деталями разной высоты, ширины, углом поворота кулачка и прочими характеристиками.

Повышение компрессии двигателя

Повысить компрессию в цилиндрах можно разными способами. Одним из них является использование так называемых высококомпрессионных поршней. Обычно они выполнены из алюминиевого сплава с добавлением кремния, имеют увеличенное компрессионное кольцо и выпуклость на днище.

Высококомпрессионные поршни создают более высокое давление, чем стандартные, чем ускоряют процесс сгорания топлива и повышают мощность двигателя. В процессе работы они выдерживают очень большие нагрузки и температуры, поэтому могут использоваться для комплектации автомобилей с самыми мощными двигателями.

Снизить износ дорогостоящих высококомпрессионных и стандартных поршней помогает их обработка специальными антифрикционными покрытиями с дисульфидом молибдена и графитом.

Ранее они наносились только на заводе-изготовителе, сейчас их применение не ограничено промышленными рамками – защитные составы доступны в компактном и удобном аэрозольном формате.

По-настоящему уникальным средством для восстановления изношенного заводского покрытия является MODENGY Для деталей ДВС. Оно защищает детали при «масляном голодании» и перегреве, предотвращает появление задиров на сопряженных поверхностях и максимально снижает их износ.

Состав используется для юбок поршней, вкладышей распредвалов, дроссельных заслонок, шлицевых соединений, штоков клапанов.

Покрытие наносится после предварительного очищения и обезжиривания поверхностей Специальным очистителем-активатором MODENGY, сохнет при комнатной температуре и не требует возобновления в дальнейшем.

Уровень компрессии двигателя можно увеличить не только с помощью применения специальных поршней, но и путем шлифовки головки блока цилиндров. При этом стандартная прокладка ГБЦ меняется на тюнинговую (выдерживающую избыточное давление).

Различные методы повышения давления не следует применять в двигателях с турбонаддувом – для них свойственна малая компрессия, в противном случае возникает риск детонации и повреждения силового агрегата.

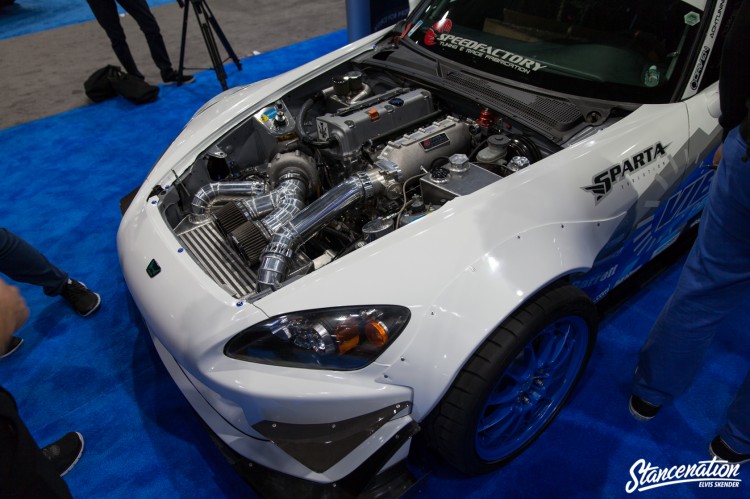

Установка турбокомпрессора или турбонагнетателя

Принудительно закачать во впускной коллектор больше воздуха и создать тем самым более высокое давление могут 2 устройства: турбокомпрессор и турбонагнетатель.

Турбокомпрессор увеличивает мощность двигателя только при достижении нужного числа оборотов. Промежуток времени от старта двигателя до этого момента называется турболагом.

Турбонагнетатель начинает свою работу сразу, однако при этом отнимает около 30 % мощности силового агрегата.

Установка прямоточного глушителя

Чтобы выхлопные газы легче отделялись от двигателя с турбокомпрессором, устанавливается глушитель без катализатаров, с ровными изгибами или вообще без них. Он оказывает наименьшее сопротивление газам, и при комплексном подходе к тюнингу выхлопной системы прибавляет 15-20 % к мощности двигателя.

Установка дополнительного радиатора

Мощный модернизированный двигатель испытывает экстремальные нагрузки и температуры, поэтому требует более совершенной системы охлаждения.

Именно поэтому, чтобы продлить срок службы силового агрегата после доработки, желательно установить отдельный масляный радиатор и тосольный радиатор большего размера.

Общие рекомендации

Затраты на тюнинг практически не ограничены, поэтому, прежде, чем приступать к доработке двигателя, определитесь с конкретными целями.

Перед покупкой запчастей для тюнинга обязательно проконсультируйтесь у квалифицированных специалистов, а лучше доверьте им весь процесс.

Внимательно относитесь к автомобилю после тюнинга, не пренебрегайте советами мастеров, вовремя меняйте масло и проходите диагностику.

Помните, что в некоторых случаях замена двигателя целесообразнее его доработки.

Тюнинг двигателя — какие способы бывают, плюсы и минусы.

У этого поста — 4 комментария.

Содержание:

• Тюнинг бензинового двигателя.
• Тюнинг дизельного мотора.
• Тюнинг двигателя скутера.

Абсолютно все мировые производители двигателей внутреннего сгорания, используемых для автомашин, вносят в его конструкцию больший запас резервных возможностей. С изобретения Фордом конвейерной сборки автомашин, их конструкция утратила индивидуальные черты, стала усредненной в расчете на среднего автолюбителя. Поэтому любой серийный двигатель можно тюнинговать и добиться индивидуального прироста мощности.

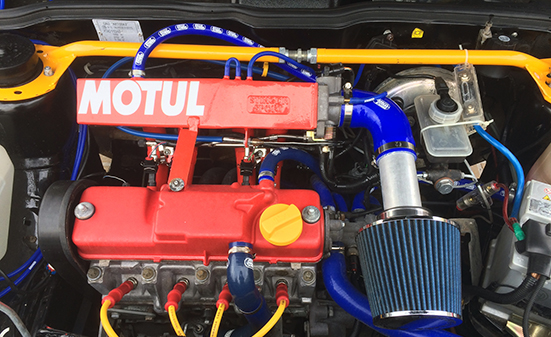

Тюнинг бензинового двигателя.

Смысл тюнинга любого двигателя заключается в увеличении его мощности и КПД. Самый доступный и распространённый способ прибавить лошадей — расточка цилиндров. Данная процедура увеличивает камеру сгорания топлива и как следствие увеличивает силовые возможности движка. Плюсы — мероприятие доступное, недорогое, эффективное. Расточка значительно усиливает двигатель. Минусы — стенки цилиндров становятся тоньше, что негативно сказывается на общем моторесурсе. Снижается надёжность мотора, неоправданно увеличивается расход топлива.

Следующий по популярности вид тюнинга — установка турбины. Этот дополнение к двигателю значительно увеличивает не только мощность, но и КПД силового агрегата. Присутствуют недостатки – турбина эффективно работает на оборотах, превышающих 3000 об/мин.

Также существует способ прибавить мощность мотора, без изменений внутренних деталей. Речь идёт о чип-тюнинге. Данный способ, возможно, реализовать только на современных двигателях, имеющих электронные блоки управления. Например, к карбюраторным автомобилям это не относится. Чип-тюнинг выполняется квалифицированными мастерами, ведь изменению подлежит электроника, управляющая двигателем. Пожалуй, это самый безопасный вид тюнинга, ведь мощность движка увеличивается за счет скрытых возможностей мотора. Чип-тюнинг способен на десять процентов прибавить силовые возможности двигателя. Недостаток данной процедуры один — не качественная прошивка блока управления, которая может привести к различным проблемам, вплоть до выхода из строя электронного блока управления.

Фанаты тюнинга прибегают к ещё одному эффективному дополнению — установка закиси азота. Азот осуществляет прирост мощности на 500 лошадей. Пожалуй, это самый крутой вид тюнинга, придуманный и реализованный на сегодняшний день. Недостаток один — мощность движка увеличивается только при впрыске азота в камеры сгорания.

Тюнинг дизельного мотора.

Дизеля не остались в стороне. Их также активно тюнингуют, просто изменения, вносимые в двигатель, имеют свои особенности. Одной из новинок тюнинга дизелей является система совокупного впрыска Common Rail. Данное устройство формирует давление топлива непосредственно для каждого цилиндра. Производительность мотора увеличивается до 30%. Недостаток один — система дорогая и требует качественной настройки.

Следующий вид тюнинга — турбонадув. Данная конструкция нагнетает дополнительный воздух в камеры сгорания, за счёт чего достигается увеличение мощности. Турбонадув требует своевременного техобслуживания и должного ухода, что трудно отнести к недостатку.

Дизельный двигатель, как и бензиновый можно чиповать. Чип-тюнинг дизеля заключается в установке дополнительного электронного контролера, который имеет способность изменять характеристики системы впрыска. Подобный чип может не только раскрыть скрытые возможности движка, но и сделать его более экономичным. Недостаток один — чип требует тонкой настройки.

Тюнинг двигателя скутера.

Скутера, которые буквально заполонили улицы городов, также активно тюнингуются владельцами. Люди снимают ограничители скорости, ставят карбюраторы с повышенным размером диффузора, меняют обычный глушитель на резонансную трубу, заменяют вариатор спортивным, экспериментируют с системой зажигания, форсируют двигателя. В общем владельцы транспортных средств не жалеют ни энергии, ни денег для реализации своих идей.
