Ваз 2105 — проверка и регулировка сцепления
18 апреля 2013
Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 33
Работы связанные с проверкой и последующей регулировкой сцепления на автомобиле ваз 2105 включают в себя меры, направленные на проверку свободного хода педали включения сцепления и в случае отклонения от нормы, последующую регулировку. Для выполнения ремонтных работ автомобиль необходимо загнать на смотровую яму, так же подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:
- Свободный ход педали для карбюраторного двигателя должен составлять 0,4-2 мм. Это расстояние от толкателя штока главного цилиндра сцепления до педали. В случае отклонения от нормы, производим регулировку. Для этого отворачиваем стопорную гайку ограничителя хода и вращая его, добиваемся необходимых значений.
- В случае с инжекторным двигателем, проверку и регулировку необходимо выполнять под автомобилем. Для этого снимаем грязезащитный щиток двигателя и очищаем от грязи поверхность толкателя, после чего проверяем зазор, который должен составлять 4-5 мм. Для проверки, рукой отожмите вилку сцепления и при необходимости отсоедините натяжную пружину.
- Гаечным ключом на семнадцать удерживаем регулировочную гайку, а ключом на тринадцать отворачиваем стопорную.
- Далее ключом на восемь удерживаем шток от проворачивания и регулировочной устанавливаем необходимый зазор между толкателем и вилкой.
- Затягиваем стопорную гайку.
На этом ремонтные работы по проверке и регулировке сцепления на автомобиле ваз 2105 завершены. Все снятые детали установите в обратной последовательности.
ru/wp-content/themes/premiumnews1/single.php on line 69
Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 70
ВАЗ 2105 | Регулировка педали сцепления
8.2. Регулировка педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||
|
||||||||||||||
В этом случае удалите воздух или разберите и проверьте
главный цилиндр сцепления.ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ
Любая гидравлическая система работает нормально, если из нее удален воздух.
Предупреждение
Во время удаления воздуха
добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в
гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании
жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством
воды.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||
|
||||||||||
ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ
Сцепление
|
|
| 1 – вилка выключения сцепления; 2 – подшипник выключения сцепления; 3 – болт, 15–22 Н•м; |
4 – нажимной диск сцепления; 5 – ведомый диск сцепления.  |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||
|
||||||||||
Проверка кожуха сцепления с нажимным диском
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|

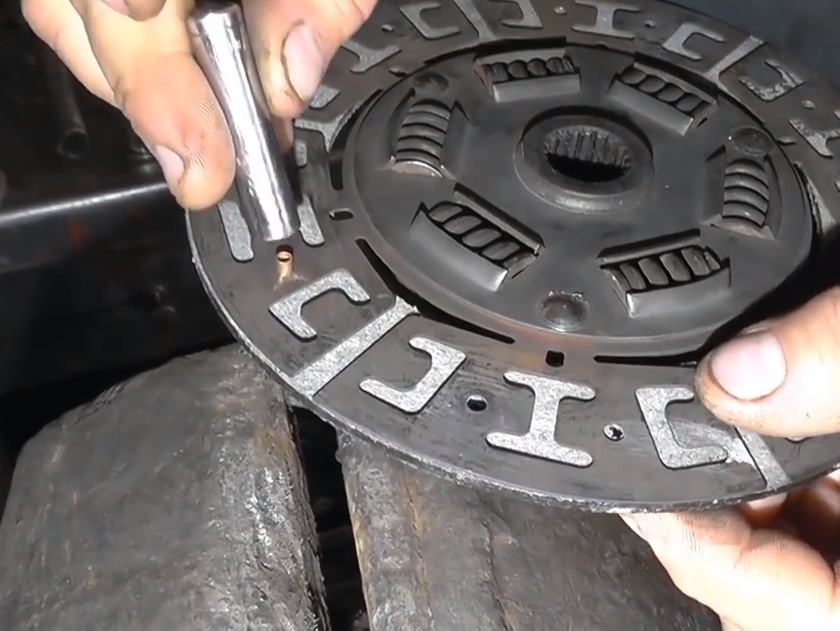

Проверьте надежность заклепочных соединений.Проверка диска сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
||||||||
Проверка подшипника выключения сцепления
Предупреждение
Подшипник выключения сцепления герметичен, и его нельзя промывать.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||
|
Неисправный подшипник выключения сцепления
можно определить, не снимая его с автомобиля, для чего необходимо
при работающем двигателе нажать педаль сцепления. Если при нажатии
педали сцепления появляется дополнительный шум, значит, подшипник
выключения сцепления неисправен, и его необходимо заменить.Проверка вилки выключения сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ | |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
Нанесите смазку на поверхности
контакта подшипника, цилиндра и вилки выключения сцепления.
Сцепление в самом начале ваз 2107 – АвтоТоп

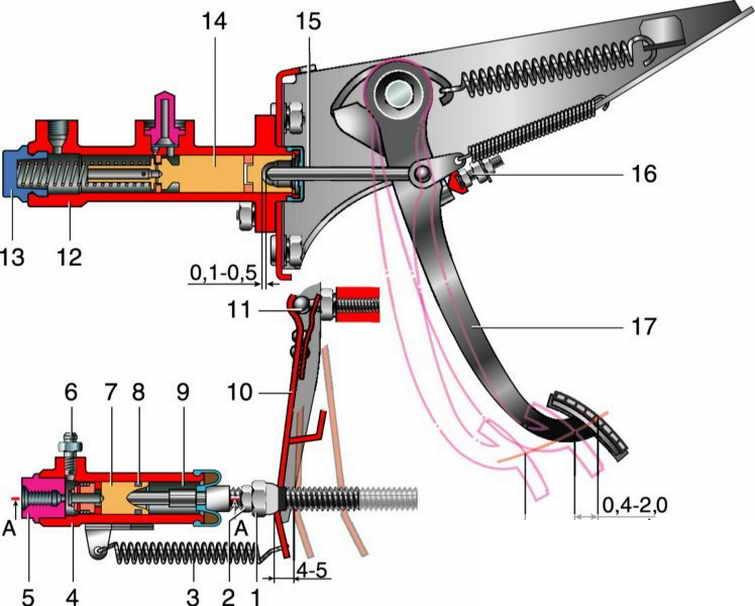

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

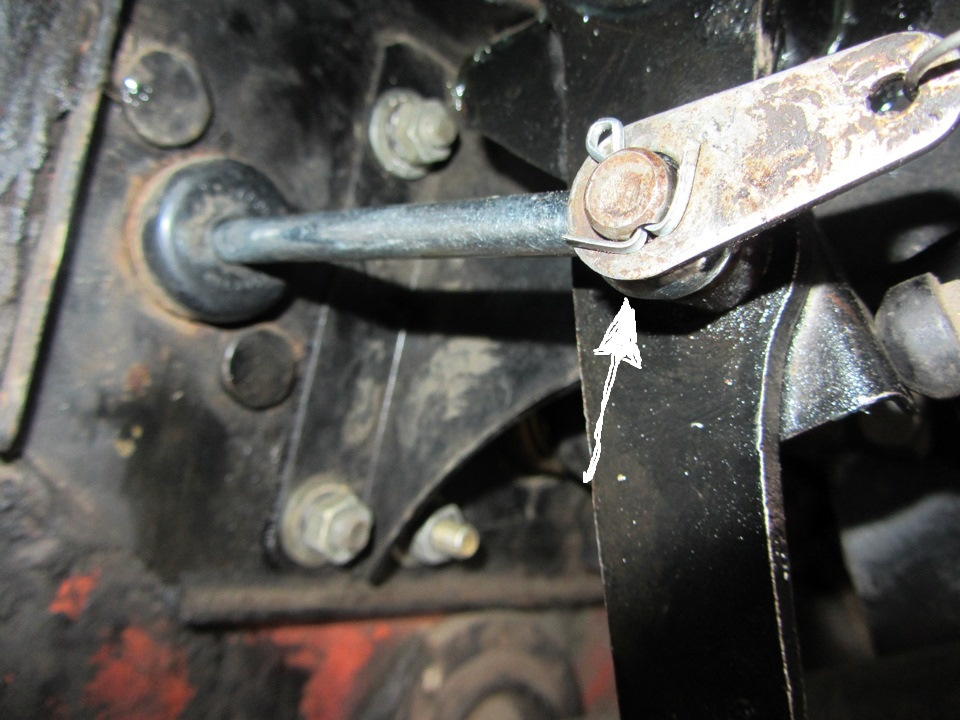

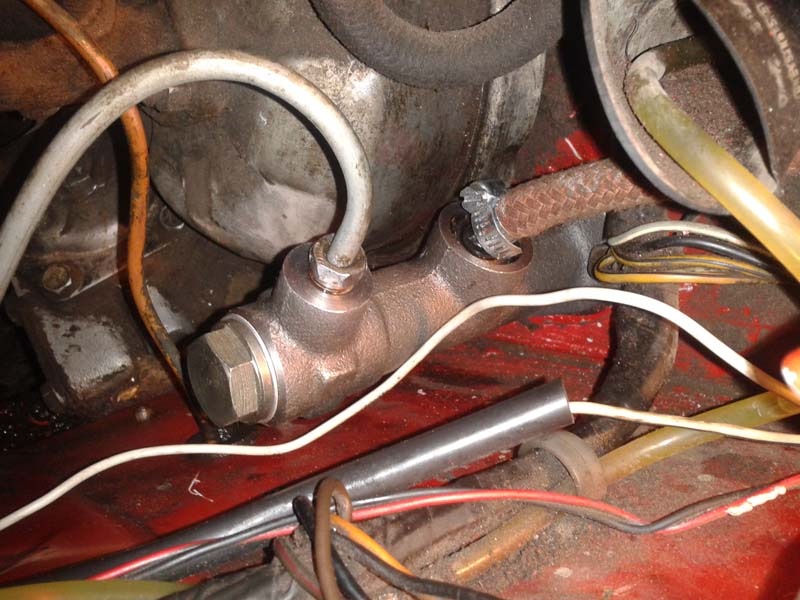

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.
зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107
Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль.
Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.
Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).
Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)
Регулируется гайкой на толкателе рабочего цилиндра сцепления.
При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.
свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107
В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».
Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.
Примечания и дополнения
— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач.
Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.
— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.
— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.
Еще статьи по автомобилям ВАЗ 2105, 2107
Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.
Устройство механизма сцепления на ВАЗ 2107
Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей.
Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.
Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:
- Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
- Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.
В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:
- Главный и рабочий цилиндры.
- Вилки включения и выключения.
- Подшипник выжимной.
Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.
Как отрегулировать сцепление на классике
Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.
Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.
Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.
Регулировка свободного хода педали сцепления
Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

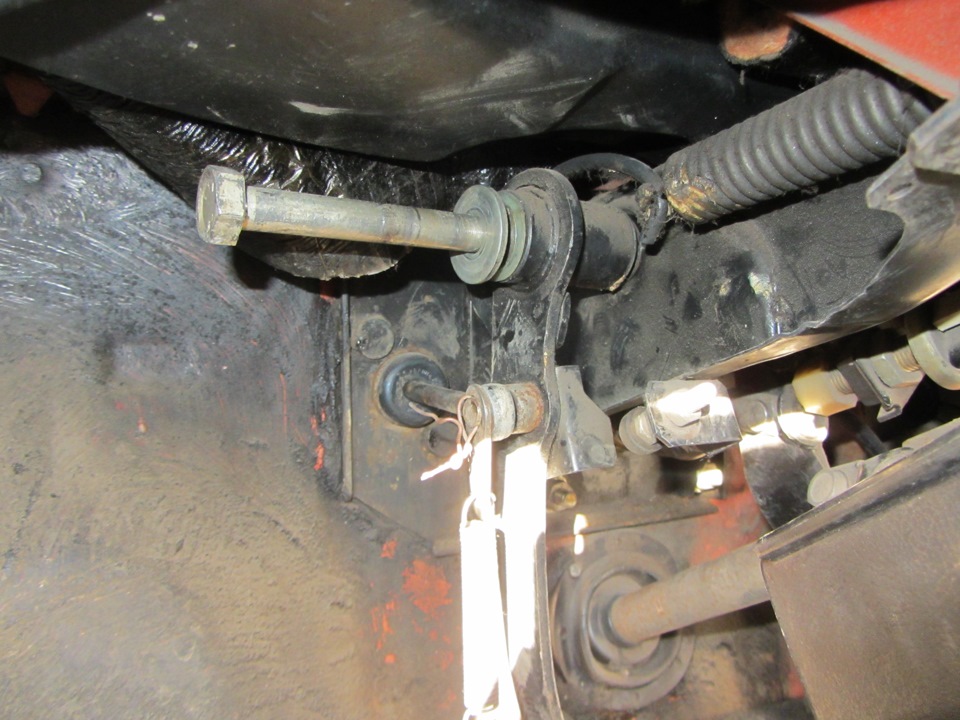

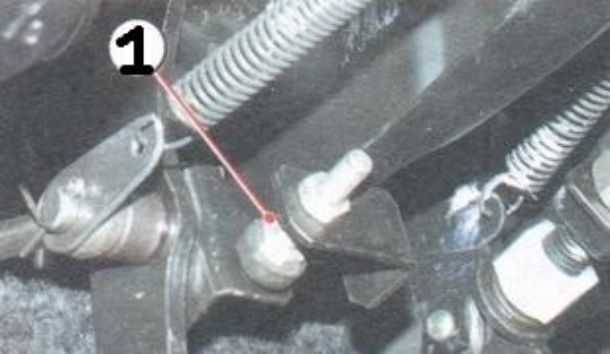

- Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
- На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров.
Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки. - На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.
Регулировка свободного хода толкателя вилки сцепления

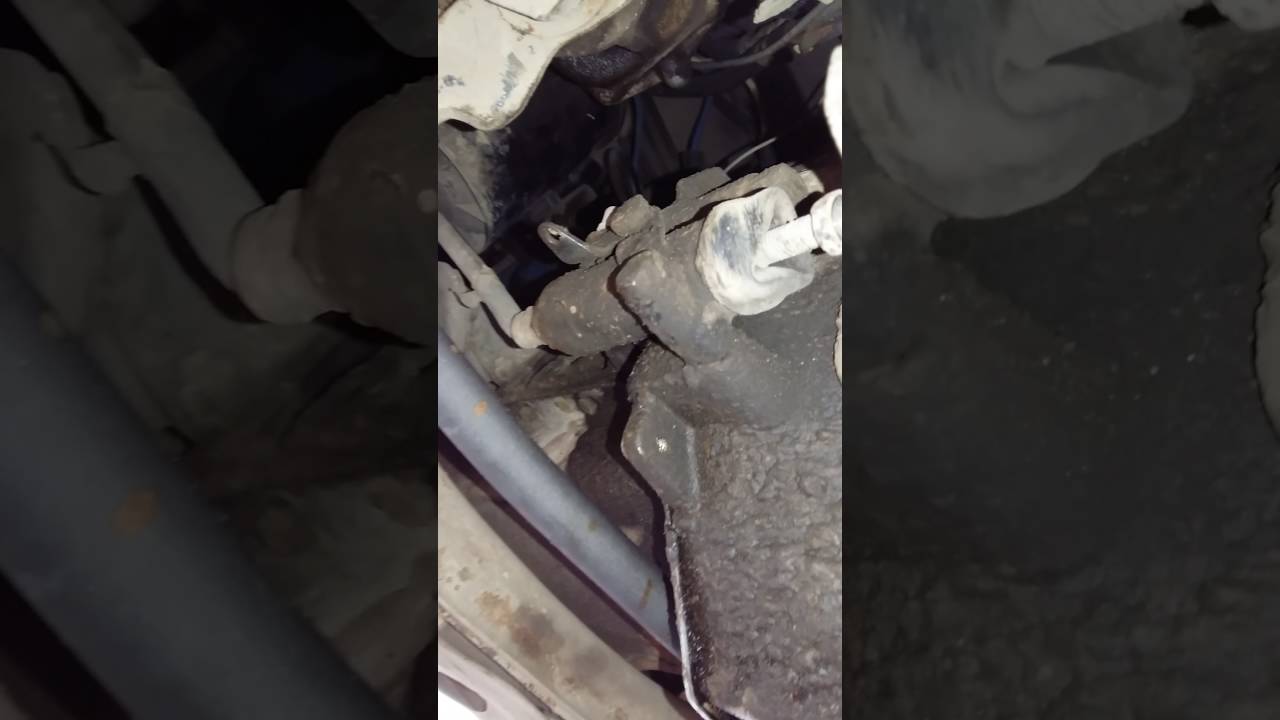

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:
- Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
- Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
- Используя линейку, нужно узнать величину свободного хода вилки сцепления.
- Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.
Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:
- Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
- Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
- Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
- Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.
После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.
Проверка сцепления
Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:
- Установить рычаг КПП в режим “нейтрали”.
- Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
- Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
- Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
- При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
- Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
- Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.
На этом процесс регулировки сцепления на семерке считается завершенным, и как видно, реализовать его самостоятельно вполне реально. Рекомендуем прочитать: про замену главного и рабочего цилиндров сцепления, что делать если пропало сцепление или оно буксует.
При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, которые должны привести этом важный механизм воздействия трансмиссии и силовой установки в рабочее состояние, или, как говорят оружейники, к нормальному бою.
Регулировка сцепления ВАЗ 2107, видео инструкция которой выложена на нашем интернет-ресурсе, проводится в случае, когда педаль механизма работает некорректно – присутствуют резкие провалы при ее нажатии, включение происходит не в полном режиме, изделие теряет упругость при ее эксплуатации. Набор инструментов, необходимый для ремонта и регулировок механизма сцепления:
- комплект слесарных инструментов;
- раствор WD-40 или аналог;
- нож;
- жидкость для эксплуатации гидропривода сцепления;
- резиновый шланг;
- резервуар;
- масштабная линейка.
Регулировки сцепления
Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления.
Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.
Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:
- Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
- Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.
После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).
Регулировочные действия проводятся по такому алгоритму:
- Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
- При несоответствии величины размеров проводится его корректировка.
- Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
- Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
- По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
- После тестового замера необходимо контргайку затянуть.
Регулировка сцепления в инжекторном ВАЗ 2107
Проводимая регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным мотором. Дело в том, что на транспортных средствах с инжекторной силовой установкой установлен дополнительно щиток для защиты от грязевых отложений, образованных от попадания дорожной грязи. Во фронтальной проекции защитный кожух закрепляется болтовыми соединениями, а в кормовой проекции – 2 самонарезающими винтами.
Для демонтажа этого защитного кожуха гаечным ключом торцового типа «на 8» отвинчиваем 4 болта крепежа. Также демонтируем 2 самонарезающих винта кормового закрепления.
Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется проведение следующего рабочего цикла:

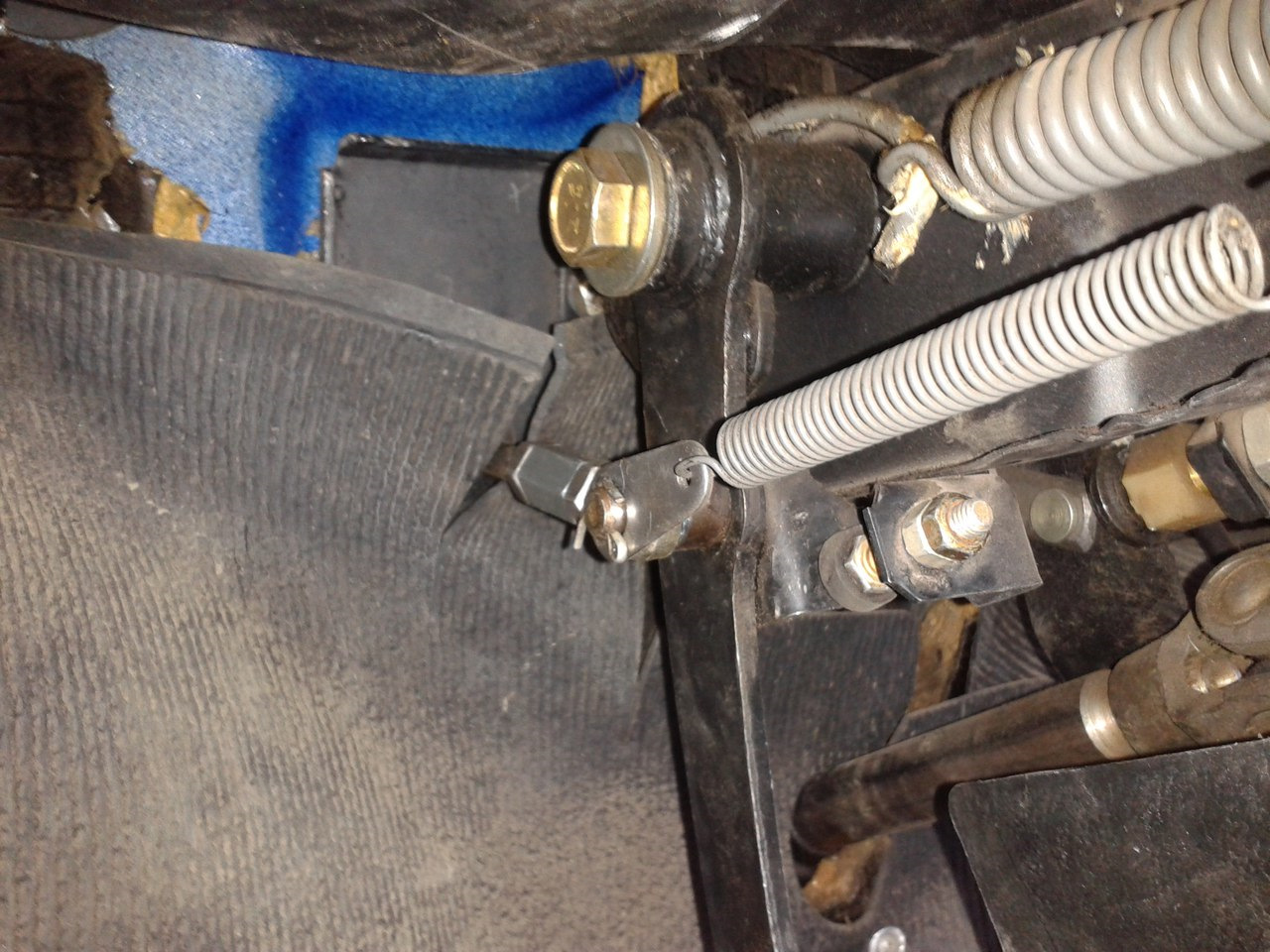

- Замеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до начала воздействия силы сопротивления обратного воздействия педали и замеряем длину свободного перемещения педали. Он должен составлять 1-3 мм.
- Если измеренное значение не подпадает под искомые размеры, то: ослабляем контргайку, придаем болту движение вращения, проводим регулировку с последующей затяжкой контргайки.
После проведения регулировочных работ затягиваем крепеж, после этого нужно подтянуть контровочную гайку. Крутим толкатель до определения нужного значения хода, и напоследок затягиваем контровочную гайку. Необходимо соблюдать осторожность для сохранности позиции толкателя по отношению к ГЦС.
По окончанию регулировки педали сцепления ВАЗ 2107 требуется уточнить, что искомая длина свободного перемещения в норме.
Данные для контроля: ход свободного перемещения педали – 1-3 мм. Величина длины от водительского полика до педали – 90 мм.
Регулировка сцепления на ВАЗ 2107-2101: как правильно отрегулировать, видео
Регулировка сцепления на ВАЗ 2107 – важная и ответственная процедура, которая проводится автолюбителем как в случае возникновения неполадок, так и при профилактике агрегата. Сцепление на классических моделях ВАЗ считается вполне надежной деталью, однако со временем может износиться, что приведет к фактическому обездвиживанию автомобиля.
Устройство сцепления ВАЗ 2107-2101
В классическом автомобиле семейства ВАЗ сцепление служит для передачи крутящего момента от коробки передач на остальные агрегаты – непосредственно на колеса машины. Данная деталь предназначена для контроля водителя за отношением передаточных чисел в автомобиле, а также для регулирования собственно тяги в коробке передач. На данном семействе устанавливается сцепление с одним диском, такая конструкция считается достаточно надежной.
Производитель не заявляет возможный ресурс детали, так как ее состояние во многом зависит от уровня нагрузки и манеры вождения автолюбителя. В среднем качественный агрегат способен «выходить» более 100 тысяч километров пробега без внешнего вмешательства. После этого пробега вполне могут возникнуть неполадки, требующие вмешательства в виде регулировки сцепления ваз 2106.
В сравнении со своими современными аналогами, данное сцепление имеет достаточно простую конструкцию, что обуславливает неплохую надежность при использовании качественных запасных частей. В агрегате выделяют:
- Ведомый диск. Один из основных элементов всей системы, непосредственно осуществляющий передачу момента на коробку передач и далее в систему. При нажатой педали данный элемент отодвигается от кожуха и маховика, тем самым передача момента на коробку останавливается. Сцепление считается выключенным. При отжатой педали и, соответственно, включении системы, данный элемент свободно ходит по валу коробки и, в зависимости от оборотов двигателя, испытывает нагрузку путем перемещения.
При этом в системе присутствуют элементы для гашения колебаний от вращения и недопущения механического разрушения детали, так как от вибраций и количества оборотов деталь может испытывать механические нагрузки. - Вилка и выжимной подшипник также являются весомыми частями всей системы, так как отвечают за непосредственное выключение системы. При отжатии педали вилка воздействует на системы гидропривода и поступления жидкости в сцепление, тем самым, давая нагрузку и обеспечивая работоспособность агрегатов. Подшипник также служит для сохранения целостности всей системы и недопущения перегрузок, а также способствует плавному переходу агрегата из одного режима в другой.
- Пружины включения. С помощью этих элементов при включении конструкции маховик отделяется от диска, тем самым зажимается ведомый элемент и нажимной диск. В результате конструкция позволяет эластично подстраиваться под изменяющиеся нагрузки. Также данные пружины служат для снижения колебаний внутри системы, благодаря своей эластичности и расположению, они гасят внутренние колебания двигателя и иных элементов, которые могут нанести агрегату механический вред.

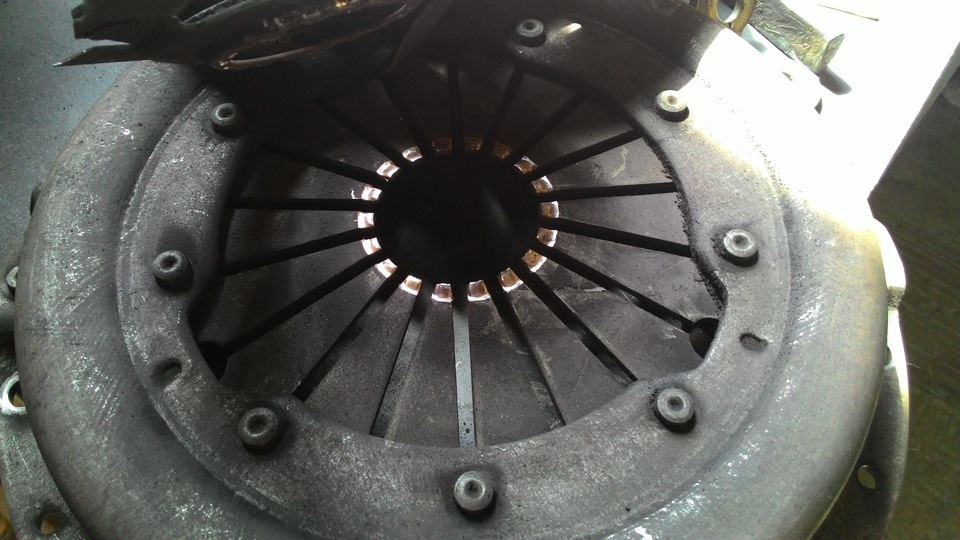

- Корзина и кожух являются образующими деталями, которые служат для защиты агрегата от внешнего воздействия. Эти элементы образуют единый корпус, внутри которого находятся все элементы сцепления. Также в систему входит часть коленчатого вала двигателя и нажимной диск, который крепится во время включения к пассивному элементу.
Все эти части во время работы агрегата образуют единое целое. Соответственно, при выходе из строя любого важного элемента передача крутящего момента станет невозможной, что, соответственно, приведет к обездвиживанию автомобиля.
Когда нужна регулировка сцепления
Регулировка сцепления ваз 2107 своими руками проводится в результате обнаружения неисправностей или поломок, которые могут привести или уже привели к выходу из строя некоторых элементов системы. Однако в редких случаях ответственные владельцы могут проводить данную процедуру в целях профилактики всего агрегата, а также настройки управления сцеплением во время движения.
В таком случае алгоритм действий аналогичен, как и последовательность действий.
В результате больших пробегов при естественном износе механических частей системы, а также в результате повышенных несвойственных нагрузок от агрессивной езды, регулировка сцепления ваз 2105 становится необходимой процедурой в части профилактики неисправностей.
Также в силу возраста большинства моделей зачастую требуется регулировка свободного хода педали сцепления ваз 2107. В результате поломки вилки или иного элемента педаль автомобиля может двигаться с неестественно длинным ходом, а само сцепление включаться лишь в самом верху этого хода. Помимо дискомфорта при вождении, такой неестественный ход может привести к будущему возникновению поломок в виде критического износа корзины, подшипника и маховика при неумелом обращении. Также такая процедура необходима после проведения работ напрямую несвязанных с самим агрегатом, а именно после регулировки цилиндра сцепления ваз 2107, профилактики системы гидропривода системы, установки полностью нового агрегата.
Диагностика неисправностей сцепления ВАЗ 2107-2101
При наличии различных повреждений агрегата выявление его неисправностей не составляет труда. Проваливающаяся педаль, значительное увеличение ее хода и затруднительное нажатие являются первыми признаками неисправной регулировки. Также частыми признаками выступает наличие запаха сожженного механизма, который может также проявиться по причине неудовлетворительных настроек.
При движении может самопроизвольно включиться иная передача, возрасти обороты, а также возможен переход коробки передач в нейтрально положение. Все эти признаки также могут быть причиной выхода из строя иных элементов, однако самой простой причиной может стать «сбитая» настройка агрегата. Сама процедура диагностики проводится во всех режимах движения, на исправной детали ни один из вышеперечисленных признаков не должен проявляться.
Как регулировать сцепление на ВАЗ 2107-2101
Регулировка агрегата проводится в несколько этапов, как в подкапотном пространстве, так и в части салона:
- Для начала необходимо демонтировать педаль сцепления, которая расположена внутри салона с левой стороны с помощью ключа.
К вилке она крепится двумя болтами на 10. - После этого в подкапотном пространстве необходимо найти ТС вилки, которая соединяет его со всем агрегатом, и выставить необходимый зазор. В правилах эксплуатации автомобилем такое значение определено в пределах от 0,5 до 2 миллиметров. Такое значение будет определять степень натяжения педали и самого сцепления, а также влияет на включение – педаль будет схватывать либо вверху своего хода, либо внизу.
- После этого необходимо выставить аналогичный зазор на тросе на входе в сам агрегат в подкапотном пространстве, вытянув данный трос на необходимую длину пассатижами.
- Окончательной стадией является проверка работоспособности системы в стоячем положении и на ходу автомобиля.
Как отрегулировать сцепление на ВАЗ 2107-2101 инжекторе
В современных моделях, оснащенных инжектором, процедура регулировки сцепления ваз 2104 является аналогичной остальным системам. Однако отличием является присутствие различных электронных датчиков, а также блока электронного управления, который отвечает за качество смеси, а также работу основных агрегатов двигателя и коробки передач.
В отличие от карбюраторных версий в данном случае не потребуется специальная регулировка качества смеси для уравнивания оборотов коленвала и комфортного переключения передач. Всю эту работу выполняет блок управления, в том числе, и выбор момента зажигания и распределения крутящего момента.
Как отрегулировать сцепление на ВАЗ 2107-2101 карбюраторе
Процедура на автомобилях, оснащенных карбюратором, по своей схеме ничем не отличается от современных моделей с инжектором. Разница состоит лишь в отсутствии датчиков регулировки коленвала, а также бензиновой смеси, которая в карбюраторах выполняется при помощи специального подсоса. После завершения процедуры для регулировки угла зажигания и настройки управления автомобилем может понадобиться лишь регулировка качества поступаемого топлива в камеру сгорания.
Проверка настройки сцепления на ВАЗ 2107-2101
Проверка настройки заданных параметров производится после всех манипуляций и установки новых зазоров в системе.
Водитель должен стоять на месте и при запущенном двигателе попеременно переключать все режимы КПП. При этом из области педали не должно доноситься скрежета дополнительного гула, на ноге не должно ощущаться дополнительных вибраций и толчков. Также ход педали должен быть свободным в пределах заданных заводом значений. Помимо звуковых эффектов, не должна проявляться дополнительная вибрация на педали, а из моторного отсека не должно доносится гулов при переключениях. Самым главным признаком неисправности является дерганье автомобиля при движении и переключении, а также гул коробки передач, который не свойственен данному семейству, наряду со специфичным запахом сожженного сцепления, которое проявляется не только на повышенных нагрузках, но и при неправильной регулировке.
Советы и рекомендации по регулировке сцепления на ВАЗ
Владельцу при проведении данной процедуры в обязательном порядке необходимо соблюдать алгоритм действий и последовательность как при сборке агрегата в случае устранения поломки, так непосредственно и при самой регулировке сцепления ваз 2105.
В обратном случае при несоблюдении условий процедуры в будущем при пробеге в несколько тысяч километров возможны проявления механических поломок, пробуксовывание автомобиля, выход из строя основных частей агрегата.
Также во избежание будущих поломок при проведении ремонтных работ необходимо использовать только качественные оригинальные запасные части, так как присутствие контрафакта на отечественном рынке достаточно велико. В случае использования некачественной продукции процедуру настройки сцепления на ВАЗ 2107 придется повторять снова, при этом заменяя вышедшую из строя деталь.
Заключение
В итоге регулировка сцепления на ВАЗ 2107 не входит в перечень трудновыполнимых работ. При наличии минимальных ремонтных навыков владелец сможет осуществить данную процедуру самостоятельно, имея лишь минимальный набор инструментов. Своевременная процедура поможет исправить проявляющиеся неисправности, а также увеличить комфорт от управления автомобилем.
Ваз 2107 сцепление в самом конце – Защита имущества
всем привет!сцепление хватает в самом конце, очень напрягает
подскажите можно ли как на классике отрегулировать штоком?или он нерегулируемый?
з.ы сцепление завод, пробег 50000
Комментарии 19
не понял где ты имеешь «в конеце» -1)нажал на сцепление и включил скорость и машина едет или 2)отпускаешь до самого конца и после только трогается?
так то по 1- воздух, цилиндр, вилка, развалился выжимной
а по 2. штатное сцепение так и работает, а потом просто исчезает совсем…
2)отпускаешь до самого конца и после только трогается
ну тут тогда просто нужно иметь 5000р в запасе и не парится. станет пробуксовывать -пойти и купить сакс.
а так может работать ещё долго. отец на своей уже 20тыщ так ездит и нормально. на моей машине стоит валео. там с точностью всё да наоборот. — сильней уже давить нельзя — ломает вилку)).
Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.
Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.
зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107
Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.
Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).
Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)
Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.
свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107
В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».
Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.
Примечания и дополнения
— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.
— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.
— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.
Еще статьи по автомобилям ВАЗ 2105, 2107
Своевременно выполненная регулировка сцепления на автомобиле ВАЗ 2107 позволит избежать износа выжимного диска и других деталей сцепления. В процессе эксплуатации автомобиля ход педали сцепления может изменяться, что и приводит к повышенному износу выжимного диска. В этой статье мы расскажем вам как отрегулировать сцепление на Ваз 2107, что и позволит избежать поломок автомобиля.
Устройство сцепления на ВАЗ 2107
Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.
При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.
Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.
Определяем необходимость регулировки
Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.
Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.
Используемые инструменты
Для проведение такой работы вам потребуются следующие инструменты:
- Масштабная линейка.
- Нож.
- Раствор WD.
- Комплект слесарных инструментов.
- Ключи на 10 и 13.
Пошаговое описание регулировки
Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.
Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.
В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:
Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.
Следует отпустить на толкателе контргайку.
Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.
Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.
На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали. Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.
Заключение
Самостоятельная регулировка сцепления на автомобиле ВАЗ 2107 не представляет особой сложности. Рекомендуется данные работы проводить каждые 10000 километров пробега. При небольшом люфте в ходе педали сцепления регулировка может выполняться из салона, когда под педалью при помощи регулировочной шайбы регулируют ход сцепления. Если же люфт превышает несколько миллиметров, то регулировку следует проводить под днищем автомобиля, для чего машину загоняют на эстакаду. Такая работа не представляет сложности, поэтому при небольшой сноровке ее вполне по силам выполнить буквально за 10 минут. С такой работой благодаря ее простоте справиться каждый автовладелец, а о том как отрегулировать сцепление на Ваз 2107 мы рассказали в этой статье ! ! ! !
Как настроить сцепление на ваз 2106
Регулировка сцепления на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.
Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!
Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?
Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:
Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.
Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.
Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму — «25 – 35 мм»!
Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.
Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!
Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:
Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.
Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!
Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».
Регулировка свободного хода педали сцепления:
Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)
- Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.
- Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.
Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!
- Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».
Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!
Регулировка свободного хода толкателя вилки сцепления:
Проверка:
- Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.
Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!
- Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).
Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».
Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!
Регулировка:
Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!
- Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».
- Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.
- Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.
- Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».
Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!
Окончательная проверка сцепления на работоспособность!
Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:
- В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.
Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!
- Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.
- И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.
Примечание!
Данный пример указывает на то, что сцепление буксует!
Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые.
Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
Педаль сцепления
Устройство сцепления
В автомобиле МАЗ сцепление сухое, двухдисковое, устроенное по фрикционному типу с расположением по периферии пружин цилиндрической формы. Установлено оно в литом чугунном картере. Оно предназначено для непродолжительного разделения коленвала двигателя с коробкой передач, а также плавного их соединения в то время, когда автомобиль трогается с места и при дальнейшем переключении скоростей.
Надо знать, как правильно отрегулировать сцепление, т.е. проверить его, смазать привод и выжимной подшипник следуя смазочной карте. Надо регулярно следить за тем, как затянуты крепежные болты картера сцепления с картером маховика. Затяжка должна составлять 8-10 кГм. Делать это нужно равномерными движениями, с последовательностью крест-накрест. После затягивания болтов следует их закрепить, отогнув усики стопорных пластин на грани болтовых головок.
Регулировка сцепления десятки
Очень часто сделать регулировку нужно в том случае, если на ВАЗ 2110 недавно менялся трос педали, но это может быть связано и с другими причинами. Согласно общепринятым данным, ход педали на ВАЗ 2110 должен быть не более 16 см, но наиболее оптимальным вариантом являются пределы от 12 до 13 см. Здесь имеется в виду расстояние положения от выключенного акселератора до включенного до упора при переключении скорости.
Все работы может осуществить и неопытный автомобилист. Инструменты для этого не потребуются, подготовьте только канцелярскую линейку. Также отметим, что с этим процессом вы вполне справитесь и без посторонней помощи. Подробнее о том, как происходит регулировка троса, вы узнаете далее.
Измерение расстояния от педали до пола
Этапы
Яма вам не понадобится, поставьте свое транспортное средство на ровную площадку и включите стояночный тормоз. Затем откройте капот и отключите минусовую клемму от АКБ.
Теперь мы расскажем, как проверить необходимость регулировки. Вам необходимо замерять расстояние хода привода, для этого линейку необходимо установить перпендикулярно акселератора и пола. Нужно замерить расстояние от пола до того места, где начинается резиновая прокладка на акселераторе. В том случае, если это расстояние хотя бы на миллиметр больше 16 см, расстояние хода нужно отрегулировать.
Итак, откройте капот вашего транспортного средства ВАЗ 2110. Первое, что нужно сделать, это найти крепление тросика системы с педалью. Как правило, оно находится напротив водительского сидения, подробнее об этом вы можете узнать из видео
Обратите внимание — на конце данного тросика расположены две гаечки, на фото они отмечены номерами 1 и 2. Гайку под номером 1 следует выкрутить, но не до конца, а во вторую нужно подкрутить до нужного свободного хода акселератора, до того момента, как ход не будет равен 12-13 см.
Учтите, что свободный ход будет становиться больше при ослаблении второй гаечки, а во время ее закручивания он будет уменьшаться.
Затем сядьте на водительское место и несколько раз зажмите педаль до самого конца, после чего отпустите ее
Сделав это, еще раз проверьте показатель свободного хода. При необходимости процедуру регулировки можно повторить, разумеется, результат необходимо будет проверить.
Когда процедура настройки завершена, можно продвинуть ограничительную втулочку в вилку до упора. На этом процесс регулировки завершен. Как видите, ничего трудного в этом нет, так что справиться с этим сможет любой автомобилист.
Процесс настройки тросика сцепления
>Видео «Как самому отрегулировать свободный ход»
Подробнее о регулировке свободного хода смотрите на видео.
Регулировка привода выключения сцепления рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099
В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.
В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предидущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.
Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.
Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты
— рулетка с хорошо читаемой шкалой
— два рожковых ключа на 17 мм
рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых
Подготовительные работы
— фиксируем автомобиль (подкладываем упоры под колеса)
— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)
— несколько раз нажимаем на педаль сцепления
Проверка рабочего педали сцепления
Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.
— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
На изображении показано как это лучше всего сделать.
реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки
Должно получиться приблизительно 18-20 см.
— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»
Должно получиться 6-7 см
— вычитаем из 18-20, 6-7, получается 13-14 см
Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.
Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.
Регулировка привода сцепления ВАЗ 2108, 2109, 21099
Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.
регулировочная гайка привода сцепления и ее контргайка на кронштейне
— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку
ослабление контргайки при помощи двух рожковых ключей на 17
— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)
вращение регулировочной гайки — регулировка привода сцепления
Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.
— Слегка затягиваем контргайку
— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку
Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.
— По окончании регулировки затягиваем контргайку
Примечания и дополнения
— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.
педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно
— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.
Еще пять статей по автомобилям ВАЗ
— Замена подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099
— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099
— «Переливает» карбюратор
— Причины повышенного расхода топлива двигателями автомобилей ВАЗ не связанные с неисправностью карбюратора
— Причины «провала» при нажатии на педаль «газа» не связанные с карбюратором
Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.
Где находится трос сцепления?Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:
Примечание!Трос как вы уже поняли указан тремя красными стрелочками!
- Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
- А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.
Когда нужно менять и регулировать трос сцепления?
Он подлежит замене, при:• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.
Примечание!Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.
Он подлежит регулировки, при:• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.
• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.
Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?
Снятие:1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.
2) После этого рукой немного приподняв трос, извлеките его из гнезда.
3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).
4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.
5) Теперь отсоедините верхний кончик троса, от пальца педали.
6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.
Установка:
Примечание!Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!
1) Таким же образом сперва засуньте новый трос через отверстия в щитке.
2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.
3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.
Примечание!После окончании операции, отрегулируйте трос сцепления!
Регулировка троса сцепления:
Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.
Дополнительные видео материалы:Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.
Зачем нужна регулировка сцепления
Если своевременно не производить регулировку хода педали, это может в итоге спровоцировать серьёзные поломки. В лучшем случае потребуется дорогостоящий ремонт, а в худшем придётся выполнить замену основного узла. Увеличенный ход педали сопровождается частичным включением системы. При этом диск остаётся в соприкосновении с поверхностью маховика двигателя. Недостаточный ход не обеспечивает полное включение в работу ведомого диска. Поэтому возникает так называемая пробуксовка. Иными словами, происходит потеря определённой части крутящего момента.
Диагностика работы системы сцепления
Для выполнения самостоятельной диагностики понадобиться линейка. Основными признаками необходимости регулировки системы могут быть характерные рывки или удары в начале движения автомобиля, западание педали, или наличие шума при нажатии педали и срабатывании сцепления. Проверить работоспособность системы очень просто. Для этого следует произвести следующие операции:
Включите двигатель. После прогрева медленно отпуская педаль, начните движение. Если машина тронулась сразу по мере отпускания педали, это может свидетельствовать об отсутствии достаточного свободного зазора между элементами системы сцепления.
В случае, когда авто начинает двигаться только при полностью отпущенной педали, это значит, что её ход превышает норму. Когда движение происходит с отставанием после возврата в исходное положение педали, это значит, что ход ниже нормы.
Теперь можно приступить к измерениям. Точные нормы к конкретной модели автомобиля указаны в технической документации. Для отечественных машин нормой считается расстояние от пола до края педали в пределах 160 мм. Если значение не совпадает, необходимо срочно сделать регулировку.
Как регулировать педали сцепления на авто ВАЗ 2107 инструкции и видео
Система сцепления в каждом автомобиле является одним из ключевых узлов системы управления, в случае отказа которого продолжение движения невозможно. Управление сцеплением происходит с помощью педали. Наверное, не стоит говорить, что это сложнейшая система, нуждающаяся в систематическом уходе и внимании, а регулировку сцепления ВАЗ 2107 должен уметь выполнить любой водитель.
Благодаря правильно отрегулированному сцеплению, существенно сокращается опасность преждевременного износа частей сцепления, к примеру, выжимного диска.
Признаки неисправности сцепления
Постараемся в общих чертах разобраться в процессе отладки сцепления. Зачем необходима регулировка? Если своевременно не провести настройку, то впоследствии это приведет к сложным ремонтным работам или полной замене всей системы. В случае, если ход педали увеличен, то это впоследствии приведет к неполному выключению, диск все равно будет находиться в контакте с маховиком мотора.
Если же наоборот, то есть ход педали небольшой, то не будет происходить полного включения ведомого диска, как говорят водители, будет происходить пробуксовка, или же утрата вращающего момента.
Диагностика системы
- Начнем с самого простого. Нам потребуется обычная линейка. Однако, измерение хода педали потребуется тогда, когда появятся неполадки во время переключения скоростей или же при старте.
- Если вы начинаете движение и в это время случаются рывки либо удары, треск при переключении скорости или же происходит западание педали – это явные симптомы того, что система нуждается в регулировке.
- Не считая этого, вы можете лично провести диагностику. Нужно завести мотор, не спеша отпускать педаль и тронуться с места.
- В случае, если машина стартует сразу, при отпускании педали, то это означает недостаточность свободного хода. И в противном случае, если машина не трогается с места, даже если педаль отпущена, то это означает, что ее ход превышает норму.
- С помощью линейки или рулетки измеряем расстояние между полом и педалью — оно должно равняться 160 миллиметрам, в противном случае нужно регулировать.
Подготовительные работы
Для выполнения регулировки ставим машину на яму или эстакаду. Если такой возможности нет, то соблюдая все меры безопасности, необходимо выставить автомобиль на опоры с помощью домкрата.
Регулировка
- Свободный ход нужно отрегулировать, чтобы он равнялся 0,4-2 миллиметрам от верхнего положения педали до упора. В ином случае проводим настройку. С помощью ключа на «10» немного откручиваем гайку, стопорящую ограничитель и путем ее вращения выставляем необходимый зазор.
- В случае, если система двигателя ВАЗ 2107 предусматривает инжекторный впрыск горючего, то необходимо снять защитный щиток.
- Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.
- Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.
Отжим вилки
Регулировать ход толкателя ВАЗ 2107 нужно при помощи ключа на «17». Необходимо сдерживать от проворачивания регулирующую гайку толкателя, а с помощью ключа на «13» ослаблять контргайку.
Ослабляем контргайку
- Фиксируя толкатель с помощью ключа на «8», ключом на «17» выставляем нужные четыре-пять миллиметров.
Выставляем 4-5 мм
- Фиксируем контргайку.
- Проверяем ход педали — он должен быть приблизительно 30 миллиметров от его верхнего положения до момента отключения. При потребности выполняем это повторно.
Проверка
После того, как вы завершите, обязательно проведите проверку:
Включите нейтралку. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах выжмите сцепление и включите заднюю скорость. Если все в порядке, то она включится свободно без каких-либо шумов! Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей. Если они включаются без лишних шумов, то система настроена правильно
Обязательно обращайте внимание на то, чтобы автомобиль разгонялся нормально.
В заключение скажем, что сцепление – это очень важная система, к которой нужно относиться внимательно. Например, в случае неправильного обращения и несвоевременного сервиса сцепление может просто сгореть. Равным образом может произойти непроизвольное движение машины, а в этом случае последствия могут быть самые непредсказуемые.
Зачем лишняя педаль
Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.
Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте
Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.
Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения
Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины
Отсутствие — свободный ход — педаль
Отсутствие свободного хода педали вызывает пробуксовку сцепления, что приводит к интенсивному износу фрикционных накладок ведомых дисков, их короблению, а также выходу из строя выжимного подшипника.
Отсутствие свободного хода педали тормоза может быть в результате засорения полости сферы поршня или деформации сферической шайбы главного тормозного цилиндра.
| Схема устройства и работы дифференциала. |
Пробуксовка сцепления может происходить из-за отсутствия свободного хода педали сцепления, замасливания или износа фрикционных накладок ведомого диска. При этом крутящий момент от двигателя передается не полностью и автомобиль трогается с места очень медленно или даже стоит на месте при включенной передаче и отпущенной педали сцепления. Для устранения неисправности нужно проверить величину свободного хода по центру площадки педали сцепления, которая должна быть 35 — 45 мм на автомобиле Москвич-412 и 20 — 30 мм — на ВАЗ-2101. Если после регулировки свободного хода педали сцепление продолжает пробуксовывать, его необходимо снять, промыть или заменить накладки ведомого диска.
Неполное включение сцепления может явиться следствием отсутствия свободного хода педали сцепления.
Неполное включение ( пробуксовка) сцепления может быть следствием износа или замасливания фрикционных накладок дисков, отсутствием свободного хода педали сцепления, потери упругости оттяжной пружины.
Пробуксовка дисков может возникнуть в результате их замасливания, износа фрикционных накладок, ослабления нажимных пружин, неправильной регулировки рычагов выключения и отсутствия свободного хода педали. В случае замасливания пробуксовку устраняют промывкой дисков керосином без разборки сцепления. Для этого необходимо открыть люк картера сцепления, пустить двигатель, выжать педаль или отвести вперед рычаг и из шприца поливать на диски керосин.
Причинами этого могут быть: обрыв или ослабление стяжных пружин колодок, засорение компенсационных отверстий или заедание поршня главного тормозного цилиндра, заедание поршней тормозных цилиндров колес, отсутствие свободного хода педали тормоза, ослабление крепления суппорта переднего тормоза ( ВАЗ-2101), неправильная регулировка тормозных механизмов задних колес.
Если муфта сцепления не обеспечивает передачу полного крутящего момента ( буксует), то причинами этого могут быть: замасливание трущихся поверхностей, ослабление силы воздействия нажимного механизма на диски вследствие износа дисков ( фрикционных накладок), ослабление нажимных пружин, отсутствие свободного хода педали муфты, износ деталей рычажно-кулачкового нажимного механизма.
По мере износа фрикционных накладок, свободный ход педали уменьшается и требует регулировки. При отсутствии свободного хода педали подшипник выключения сцепления выходит из строя, что может привести к сгоранию фрикционных накладок.
Неполное включение сцепления ( сцепление буксует) приводит к снижению скорости и силы тяги трактора, сопровождается запахом гари из корпуса сцепления. Эта неисправность может произойти из-за отсутствия свободного хода педали ( отсутствие зазора между отжимными рычагами и отводкой), замасливания или износа фрикционных накладок, поломки или потери упругости нажимных пружин.
Неполное выключение сцепления вызывается увеличением свободного хода педали сцепления, короблением или перекосом дисков, обрывом фрикционных накладок, наличием воздуха в гидравлическом приводе сцепления. Пробуксовка может быть следствием износа или замасливания фрикционных накладок дисков, отсутствия свободного хода педали сцепления, потери упругости оттяжной пружины или нажимных пружин.
| Дистанционный привод переключения передач. |
Признак: при трогании е места автомобиль медленно набирает скорость, не соответствующую оборотам вала двигателя. Причины: замасливание дисков; износ фрикционных накладок ведомого диска; ослабление силовых пружин; отсутствие свободного хода педали сцепления.
Неполное выключение сцепления может быть вызвано увеличением свободного хода педали сцепления, короблением или перекосом ведомого диска, обрывом фрикционных накладок, наличием воздуха в гидравлическом приводе сцепления. Неполное включение ( пробуксовка) сцепления может быть следствием износа или замасливания фрикционных накладок дисков, отсутствия свободного хода педали сцепления, потери упругости оттяжной пружины. Резкое включение сцепления возможно при заедании ступицы ведомого диска на шлицах ведущего вала коробки передач, потере упругости пружинных пластин, износе или задире рабочих поверхностей нажимного диска или маховика.
Для чего это нужно разрывать передачу момента от двигателя
Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.
Регулировка сцепления МОЙМЕХАНИК.РФ
Что это за услуга?
Безопасность на дороге во многом зависит от правильного и надежного функционирования всех деталей и агрегатов автомобиля. Зачастую неопытный автомобилист не замечает проблем, пока они не становятся явными и не начинают мешать нормальной езде. Если, мол, все работает правильно, значит, и ремонт не нужен. Но это не так. Любой механизм со временем изнашивается и требует своевременного обслуживания. Не исключение и сцепление. Если вы заметили проблемы в его работе, то срочно необходима регулировка сцепления. Она поможет не только сделать вождение более комфортным, но и значительно повысить его безопасность.
Зачем нужна регулировка педали сцепления?
На примере проверенной «классики» разберем этот вопрос. Проблема возникает при слишком большом или малом ходе. Когда наблюдается первый вариант, то сцепление отключается частично, при этом диск остается в контакте с маховиком двигателя. Во втором случае ведомый диск включается не до конца, поэтому происходит пробуксовка и потеря крутящего момента. Все эти явления не только мешают нормальному вождению, но и вредят автомобилю. Если регулировка хода сцепления проводится не вовремя, то происходит более быстрый износ деталей, приводящий к неминуемой поломке и срочной замене комплектующих.
Как правильно определить поломку
Сделать это можно «народным способом», он простой и не требует особых навыков. Для этого вам понадобится линейка. С её помощью замеряете расстояние от пола до педали. Нормально значение – 16 см. Если имеются отклонения, требуется срочно провести регулировку хода сцепления. Но, поскольку, всегда измерять расстояние линейкой это неудобно, приведем еще несколько факторов, являющихся «предвестниками» неисправности:
- При попытке плавного начала движения возникают рывки или удары.
- Шум при работе сцепления.
- Западание педали.
- Раннее или позднее начало движения.
Как отрегулировать сцепление
Разберем на примере настройки механического сцепления. Механизм будет приводиться в рабочее состояние при помощи регулировочного устройства. Оно представляет собой болт на окончании троса в подкапотном пространстве.
Для регулирования хода сцепления проворачиваем специальную гайку, чтобы оно стало 12-13 см. Если нужно увеличить расстояние – гайка закручивается, уменьшить – откручивается. После этой процедуры 3 раза жмем на педаль сцепления, замеряем полученный результат линейкой. В случае несоответствия нормальному ходу продолжаем регулировку до тех пор, пока не получим желаемый результат.
В случае если на вашей машине стоит гидравлическое сцепление, то настройку проводят следующим образом. С кронштейна рабочего цилиндра и вилки снимается пружина. Затем при помощи регулировочной гайки настраивается свободный ход. Общее расстояние от штока толкателя до выжимной вилки должно составлять около полусантиметра. После окончания процедуры проводится испытание и замер. В случае неудовлетворительного результата настройка продолжается.
Имейте ввиду
В современных автомобилях регулировка сцепления не требуется. Регулировка сцепления необходима только в случае, когда сцепление управляется тросом. Большинство современных автомобилей имеют гидравлический привод сцепления, который не требует регулировки.
Описанные выше методы применимы для «классики». В вашем автомобиле регулировка хода сцепления может проводиться другим способом. В таком случае лучше обратиться к специалисту за консультацией.
Наши рекомендации
- Не ждите отказа педали, регулярно проводите тех. осмотр автомобиля для выявления неполадок сцепления.
- Регулировка сцепления должна проводиться согласно графику регулярно. В среднем это 1-2 раза в год.
- Вместе с этим не забывайте о настройке гидравлической части устройства.
Замеры при регулировке сцепления
Регулировка сцепления
Регулировка сцепления с замерами
Насколько это важно
- пробуксовка сцепления;
- посторонние шумы;
- утечка жидкости в системе привода;
- заметное уменьшение или увеличение хода педали сцепления.
Регулировка сцепления подразумевает следующие работы: замер хода педали, регулировка сцепления, тестирование, тех. осмотр.
- Проверьте работу сцепления.
- Отрегулируйте сцепление
Регулировка сцепления ВАЗ 2105. Как регулировать сцепление ВАЗ. Штоки при пуске и переключении скоростей
В статье подробно и пошагово фото сопровождение рассказывается, как отрегулировать педаль сцепления на автомобилях ВАЗ 2110.
Причина большого привода сцепления:
Как правило, используется причина хода педали сцепления. После замены кабеля эта регулировка должна быть 100%. Могут быть и другие причины: накладка ведомого со временем износилась и требует замены, а с этим ход педали увеличился.Допускается, чтобы ход привода сцепления на автомобиле ВАЗ 2110 был не более 160 мм. Хорошие показатели, если ход педали находится в пределах 120-130 мм (расстояние от ненагруженной педали сцепления доводится до коврика до упора). Измеряется обычной длинной линией. Процедура не сложная и позволяет одному владельцу авто справиться самостоятельно.
1. Перед началом работ поставить автомобиль на ровную площадку и снять одну клемму с минусовой клеммы аккумуляторной батареи.
2. Для проверки расстояния привода сцепления прикрепите перпендикулярные педали и линейку для пола. Его следует измерить от пола до начала прорезиненной накладки на педали, а если он составляет 160 и более мм, то движение педали сцепления следует отрегулировать.
3. Для регулировки привода откройте капот автомобиля и найдите крепление металлического троса сцепления с педалью. На конце троса две гайки (1.2), — первую стопорную гайку нужно открутить, а вторую уже закрутить до необходимого свободного хода педали сцепления (в пределах 120 и 130 миллиметров).
Ход педали увеличивается при ослаблении гайки (2) и уменьшается при ее вращении.
4. Теперь 3-4 раза нажмите до упора на педаль сцепления и отпустите, после чего снова проверьте линейкой продвижение педали от пола до резиновой площадки педали.
5. Если есть необходимость, то снова отрегулируйте станок по величине хода привода, а затем затяните обратно, пока вторая регулировочная гайка не остановится.
Вот и все, регулировка педали сцепления закончена своими руками, удачи и больше не ломается!
На автомобилях ВАЗ десятого семейства независимо от объема двигателя и типа газораспределительного механизма (8 или 16 клапанов) применяется механический привод сцепления.В отличие от классических жигули, где установлено гидравлическое устройство механизма сцепления, трос проще в обслуживании и дешевле . У него есть некоторые недостатки, но для двигателей такого объема и мощности эти минусы потребителей практически проигрываются. Единственное, что может потребовать внимания при эксплуатации, это регулировка привода сцепления ВАЗ-2110.
Когда требуется регулировка сцепления на ВАЗ-2110
При износе фрикционных накладок на ведомом диске сцепления увеличивается свободный и рабочий ход педали.
Это может привести к тому, что сцепление нельзя будет выключить в конце полностью выжатой педалью. В итоге сцепление будет «новеньким», есть возможность усложнить при включении первой и задней передачи при передаче передачи на ходу. Такая ситуация создает дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу КПП.
На заводе предусмотрены допустимые люфт, свободный ход и рабочая структура педали сцепления, которые необходимо соблюдать во время эксплуатации автомобиля .
- Номинал полнорабочей педали сцепления — 120 мм .
- Максимально допустимое — 160 мм .
Полный ход педали сцепления (до упора) должен находиться в пределах от 120 до 130 мм.
Однако до 160 мм лучше не доходить до Так как это грозит усиленным износом фрикционных и редукторных элементов, а кроме того, могут возникнуть трудности с переключением и трансмиссией. Для измерения хода педали сцепления используем обычную линейку.Упираемся в пол под педалью и замеряем расстояние до резиновой накладки.
Алгоритм регулировки сцепления
Для регулировки нам понадобится всего два рогатых ключа на 13-й и такая же линейка для контроля хода педали. Если ход педали больше допустимого 150-160 мм, приступаем к работе:
- Установите автомобиль на ровную колодку, затяните ручник.
Ставим машину на ручник и открываем капот.
- Открываем капот, находим выжимную заглушку на картере сцепления, в которой нарезан наконечник троса.
Нужные гайки находятся за корпусом самолета над картером сцепления.
- Трос фиксируется двумя гайками. Ослабляем контргайку, удерживая упорную гайку ключом на 13.
Так они выглядят как гайки на новом двигателе и при хорошем освещении.
- Отпускаем упорную гайку на несколько оборотов. Идем в салон и проверяем ход педали, несколько раз нажав на педаль.
Позвольте мне измерить педаль лески.
- Затягивая упорную гайку, увеличиваем свободный ход педали, отпуская — уменьшаем.
- Продолжаем регулировку до тех пор, пока не будет отмечен ход в номинальных 120 мм.
- Закрутите контргайку, удерживая ключ в ключе.
Затяните гайки.
- Попутно оцениваем состояние троса привода сцепления. Его замена будет необходима при следах явного внешнего повреждения.
- Заключаем защитный гофрированный кожух до упора в заглушку.
После оценки состояния кабеля растяните резиновый кожух.
Заключение
Так буквально можно регулировать сцепление на ВАЗ-2110 с 8- и 16-клапанным двигателем. Удачной всем работы и удачи на дорогах!
Совет. Вращать гайки будет намного удобнее, если не полениться снять аккумулятор и рассеять корпус воздушного фильтра.
Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износ деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не регулируется сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.
Примечание!
Для регулировки понадобится в запасе: основной набор ключей гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же необходимо будет воспользоваться: Пассатией и клещами вида «Кобра»!
Резюме:
Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?
Рабочий цилиндр хорошо виден под днищем автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. Фото ниже:
Главный цилиндр находится в режущем пространстве автомобиля, для того, чтобы его видеть, не имеет смысла под днищем автомобиля, потому что после открытия капота его легко увидеть.
Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии педали сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.
Примечание!
А также измерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!
Необходимо отрегулировать неподвижную систему, если между толкателем, указанным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, полностью исчезла или она превышает «4-5 мм», проверьте это перемещение очень легко сделать рукой. за вилку сцепления, как показано на рисунке, а затем покачал вилкой из стороны в сторону.
Примечание!
На самом деле эту операцию проводить нельзя, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, потому что как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!
Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?
Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить, за счет регулировки сцепления, для этого прочтите важную информацию чуть ниже:
Во-первых, сцепление можно регулировать из салона автомобиля, для этого на самой главной педали устанавливается скоба, на которой установлен толкатель (обозначается буквой «А») главного цилиндра сцепления, и за счет этого толкателем и гайками, которые на нем расположены, можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.
Примечание!
Из салона автомобиля регулировка сцепления осуществляется только на начальный свободный ход педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или меньше совсем нет, то регулировать за счет гаек толкателя Под буквой «А» на фото выше!
Во-вторых, сцепление регулируется по отношению к другому автомобилю, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, обозначенный буквой «В», и он регулируется в пределах 4- 5 мм.
Регулировка свободного хода педали сцепления:
Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)
1) Сначала находясь в салоне автомобиля, используя гаечный ключ с указанной цифрой «1», удерживайте ограничитель хода, и в этот момент, используя ключ под номером 2, ослабьте от 1 до 2 роликов контура.
Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничительный ключ и, как результат, затяните стопорную гайку!
3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте педаль сцепления до тех пор, пока педаль не начнет нажимать с ощутимым сопротивлением. Когда педаль стала давить с ощутимым сопротивлением, то с помощью лески и измерьте свободный ход педали, который должен быть «0,4 — 2.0 мм «.
Примечание!
Если снова нарушается свободный ход, то в этом случае произвести повторную операцию по регулировке длины толкателя гайками!
Регулировка свободного хода толкателя вилки сцепления:
Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от вилки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.
Примечание!
Пружина снимается только для удобства, ведь по сути вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!
2) затем с помощью линейки или квадрата проверьте свободный ход вилки сцепления, для этого сначала установите охладитель так, чтобы его конец был зафиксирован, то есть упирался во что-нибудь (наиболее подходящее место для проверки показано на фото ниже).
Далее, когда квадрат будет расположен как надо, нажмите вперед до упора вилки сцепления и зафиксируйте ее в этом положении. Затем запомните положение пробки относительно угля. После запоминания отпустите вилку и тем самым измерьте ее свободный ход, который должен быть в пределах «4–5 мм».
Примечание!
Если нарушен свободный ход, то отрегулируйте заглушку!
Регулировка:
Примечание!
Из-за того, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с родного места, поэтому для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!
1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой — на это время ослабьте стопорную гайку под буквой «B».
2) Затем галочки типа «Кобра» фиксируют толкатель от его поворота (место обозначено буквой «А»), после чего ослабляют стопорную гайку «В» на 1-2 оборота.
Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!
Окончательная проверка работоспособности сцепления!
1) Сначала включите нейтральную передачу в коробке передач. Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры.Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.
Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!
2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в тот момент, когда это необходимо, если передачи будут включаться без перекрестка и стука что в этом Дело в том, что сцепление исправно.
3) И в заключение постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина при разгоне должна нормально разгоняться, должен быть такой щелчок на педали скорости в красной зоне и машина не едет .
Примечание!
Этот пример показывает, что сцепление упало!
Если эта проверка не дала результатов и сцепление по-прежнему не исправно, то попробуйте сначала прокачать сцепление, а если не помогает, то в этом случае снимите и, как следствие, отремонтируйте сцепление, заменив его вместе со своими частями пересаживать.(Как прокачать сцепление, см. Статью: «Прокачка сцепления на автомобиле»)
Дополнительный видеоролик:
О том, как отрегулировать свободный ход вилки толкателя, вы также можете узнать из видеоролика, который находится ниже:
При наличии неисправностей в семимеханическом механизме сцепления ремонт или регулировка сцепления, которые должны привести к важному механизму воздействия трансмиссии и силовой установки в рабочем состоянии, или, как говорят вооруженные люди, к нормальный бой.
Регулировка сцепления ВАЗ 2107, видеоинструкция которой размещена на нашем интернет-ресурсе, осуществляется в том случае, когда педаль механизма работает некорректно — при нажатии на нее возникают резкие сбои, включение не в полном режиме , при эксплуатации изделие теряет эластичность. Набор инструментов, необходимый для ремонта и регулировки механизма сцепления:
- набор сантехнического инструмента;
- WD-40 решение или аналог;
- жидкость для работы гидросистемы сцепления Резиновый шланг
- ; Резервуар хранения
- ;
- большая строка.
Регулировка сцепления
Регулировка сцепления обычно проводится после монтажных работ по замене механизма сцепления. Правильная настройка даст возможность продолжить работу компонентов агрегата в обязательном порядке. Перед началом этих технологических операций необходимо проверить систему гидропривода агрегата на наличие в ней воздуха. Если в системе есть «пробка», то ее необходимо удалить. Лучше заменить жидкость для автомобильной гидравлики.
Принцип проведения таких регулировочных мероприятий заключается в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также необходимого размера размера между подшипником выходного типа и кольцом фрикционного типа на приводе Единица. В приводном механизме агрегата выполнены такие регулировки сцепления ВАЗ 2107, как:
- Установка необходимого зазора в главном цилиндре (ГЦК) в размере 0,1-0,5 мм на пару поршневых толкателей.Необходимо отрегулировать сцепление на работу в полном цикле, который проходит при установке педального ограничителя. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах от 0,4 до 2 мм.
- Установка желаемой величины перемещения толкателя в рабочем цилиндре (РВП) в свободном режиме, которая составляет 4-5 мм. Это достигается регулировкой перемычки, верх которой фиксируется контргайкой. Линейный размер величины перемещения толкателя определяется специальным стандартом.
После регулировки регулировки сцепления, педаль в свободном движении изначально должна быть 0,25-0,35 см. Также необходима регулировка размера между подшипником скольжения подшипника фрикционного типа на корзине. Правильность такой регулировки сцепления определяется измерением тяги RCS в свободном движении (4-5 мм).
Установочные действия осуществляются по такому алгоритму:
- Нажмите на заглушку, удерживая шток RCS. При этом вилка должна беспрепятственно перемещаться на расстояние 4-5 мм.
- В случае несоответствия размера размер корректируется.
- Для этого немного ослабляем управляющий ключ «на 13» и «на 17».
- Удерживая шток гаечным ключом «на 8», мы выполняем шаги регулировки для перемещения хода в свободном режиме, вращая гайку для регулировки.
- По регулировкам выход прогресса должен быть в пределах 0,25-0,35 см.
- После контрольного измерения необходимо затянуть стопорную гайку.
Регулировка сцепления впрыск ВАЗ 2107
Проведенная регулировка сцепления на ВАЗ 2107 Форсунка несколько отличается от аналогичной операции на «семерке» с карбюраторным мотором.Дело в том, что на автомобилях с силовой установкой впрыска устанавливаются дополнительные заслонки для защиты от грязевых отложений, образующихся из дорожной грязи. В передней проекции защитный кожух фиксируется болтовыми соединениями, а в выступе подачи — 2-мя саморезами.
Для демонтажа данного защитного кожуха под ключ «на 8» производится откручивание 4 болтов крепления. Так же демонтируем 2 самореза упора корма. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, необходим следующий рабочий цикл:
- Замеряем линейкой шкалы расстояние от педали до поверхности водительского коврика.С помощью усилий ладони нажмите на педаль перед началом воздействия силы сопротивления противоположного действия педали и измерьте длину свободного движения педали. Он должен быть 1-3 мм.
- Если измеренное значение не попадает под желаемые размеры, то: ослабляем контргайку, даем вращательное движение, проводим регулировку с последующей затяжкой контргайки.
После проведения регулировочных работ перетягиваем крепеж, затем нужно затянуть гайку аккумулятора.Затяните толкатель, прежде чем определять желаемое значение хода, и, наконец, затяните зажимную гайку. Необходимо соблюдать осторожность, чтобы сохранить положение толкателя по отношению к GSC.
По окончании регулировки педали переворота ВАЗ 2107 требуется уточнить, что нужная длина свободного хода в норме. Данные для контроля: Ход свободного движения педали 1-3 мм. Длина от места водителя до педали — 90 мм.
Пока что регулировка сцепления на ВАЗ 2106 и 2107 актуальна для многих автолюбителей.Ведь не все сервисы охотно работают со старыми отечественными машинами. Но, такой техники на дорогах намного больше, и ее владельцам приходится самостоятельно решать возникающие проблемы. Каких старых машин предостаточно. Проблемы со сцеплением — одна из часто встречающихся проблем. Вот почему вам и водителю необходимо знать, что делать с этим механизмом и в какие сроки. Помните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наше время стоит недешево.
Зачем нужен?Регулировка сцепления на ВАЗ 2106 и 2107 производится относительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее.Что приводит к неприятным последствиям. Если сцепление зажато, то есть отключается на самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и, соответственно, преждевременному выходу диска из строя.
Если сцепление выключено слишком низко, то контакт ведущего диска с ведомым неполный. Это приводит к увеличению нагрузки на двигатель. В любом случае последствия для разных частей автомобиля самые маленькие.
Когда это будет сделано?Регулировка сцепления на классике необходима после любых работ, связанных со сцеплением.Имеется в виду снятие КПП, замена корзины или диска сцепления, замена рабочего цилиндра сцепления. Также регулировка выполняется при явном смещении в некоторую сторону момента отключения сцепления. Ведь постепенно изнашиваются все элементы конструкции, что вызывает необходимость такой корректировки. Не забывайте перед проведением работ прокачать сцепление, выпуская воздух из гидроулина.
Для справки посмотрим привод для регулировки привода от производителя.Свободный ход педали должен быть в пределах 25-35 мм. То есть от верхнего положения до момента, когда толкатель заедет в вилку сцепления, должно быть ровно расстояние. Это проверяется линейкой. Для этого поднесите линейку к педали и надавите рукой на сцепление. Когда вы чувствуете легкое сопротивление, это желаемый момент. Если разница между верхним положением и включением будет больше или меньше, придется отрегулировать.
Элементы сцепления .Перед тем, как приступить к регулировке, нужно определиться, что и где регулировать. В салоне отрегулируйте ход педали, иногда водители ограничиваются этой работой, считая, что этого достаточно и при правильной регулировке педали все придет в норму. Отчасти это правда. Но на практике это происходит не всегда.
РегулировкаДля работы понадобятся ключи от рожка на 8, 13 и 17. Пассажирам и шлицевая отвертка тоже пригодятся.Сделать эту работу проще всего на смотровой яме или на элаке. Если под рукой нет ни одного из перечисленных. Тогда хватит делать лоу заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:
- С помощью прохода снимите выпускную пружину с плунжера сцепления. Этот элемент не является обязательным, но регулировка все же удобнее при снятой пружине;
- С помощью линейки отмерьте штекерный поток, он должен быть 4-5 миллиметров;
- Перед тем, как приступить к регулировке, очистите шток от грязи и нанесите на него нейтрализатор ржавчины, подходящий;
- Ключи на 17 удерживают регулировочную гайку от проворачивания, в то же время ослабляя выбивающийся кулак;
- Берем ключ на 8 и, удерживая им шток, производим настройку с помощью регулировочной гайки;
- Затяните контргайку;
- Линия проверяет правильность настройки;
- Износ пружины.Проще всего сделать с Pasalti, помогая себе отверткой:
- Проверить ход педалей в салоне, он должен соответствовать норме. Если это не так, то вам нужно настроить. Для этого под педалью есть специальная гайка. Вращая его, добивайтесь идеальных показателей.
Заключение . Отечественные «классические» модели регулярно требуют внимания. В первую очередь следует обратить внимание на настройки. Часто требуется адаптация сцепления к ВАЗ 2106 и 2107, это связано с особенностями гидравлической конструкции.Но, на самом деле, эта работа довольно проста и не требует особых навыков.
Вилка сцепления 2101-1601200 к автомобилю ВАЗ-2101
21032-8101094 # 21032-8101094
Корпус вентилятора
# 10725911
Гайка М6 низкая
# 12170090
Ремешок 16
# 21012-1602575
Шланг
# 2103-3505125
Шланг
# 2101-1602560
Бачок главного цилиндра
# 2103-3505127
Шланг
# 2101-1602560-01
Бачок главного цилиндра
# 2103-1602602
Приводная труба
# 2101-1602560-02
Бачок главного цилиндра
# 21032-1602602
Приводная труба
# 2101-1602602
Приводная труба
# 21012-1602602
Приводная труба
# 10516876
Шайба 10 пружинная
# 2101-1602610
Главный тормозной цилиндр
# 2101-1601215
Подшипник сферический
# 15187001
Саморез саморез
# 2105-1601204
Весна
# 12605370
Шайба стопорная 6
# 16102311
Гайка М8 низкая
# 10418101
Пряжка
# 16100811
Гайка М8
# 2101-1602524
Гайка регулировочная
# 10516670
Шайба 8 пружинная
# 10734201
Шина 2х15
# 2101-3506073
Пряжка
# 2101-1601211
Крышка вилки сцепления
# 2101-1602590
Шланг
# 2101-1602155
Весна
# 13826811
Болт М8х45
# 2101-1602596
Прокладка
# 2101-1602157-01
Пружины вытяжной пряжки
# 2101-1602510
Цилиндр выключения сцепления
Запчасти на Лада Нива 4х4 | Комплект дверных панелей 4 двери, Лада 2104, 2105, 2107, черный
Запчасти на Лада Нива 2121 и Лада седан 2101-2107
В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.
Вы можете найти следующие категории:
Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска
Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы
Выхлопная система Лада Нива
Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva
Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива
Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva
: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива
Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива
Подвеска / амортизатор для Лада и Лада Нива
Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива
Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива
Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива
Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива
Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка, карданный вал
Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива
Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива
Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива
Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление
Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива
Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива
Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива
Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты
Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка
Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности
Ремни, адаптер ремня, пряжка ремня автоматическая и статическая
Зеркало Лада Нива
Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива
Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Сумасшедшая гвардия, Эмблема, Шильдик, Спортивный руль, Ступица руля Лада Нива
Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Лада Нива Tool Shop
Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания
Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвано
В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.
LUK RepSet 620019816 Подходит для LADA
Почтовые отправления по адресу:
по всему мируИсключено: Нигер, Конго, Демократическая Республика, Южная Африка, Чад, Ливия, Уганда, Эфиопия, Реюньон, Кения, Бенин, Гвинея, Нигерия, Намибия, Западная Сахара, Габонская Республика, Конго, Республика, Танзания, Сомали, Малави, Зимбабве, Замбия, Ангола, Тунис, Либерия, Мадагаскар, Марокко, Кот-д’Ивуар (Кот-д’Ивуар), Центральноафриканская Республика, Гамбия, Гвинея-Бисау, Мозамбик, Сьерра-Леоне, Гана, Коморские Острова, Египет, Свазиленд, Сейшельские острова, Лесото, Руанда, остров Святой Елены, Джибути, Камерун, Мавритания, Сенегал, Ботсвана, Того, Майотта, Экваториальная Гвинея, Буркина-Фасо, Алжир, Мали, Эритрея, Бурунди, Острова Зеленого Мыса, Пакистан, Монголия, Казахстан, Бутан, Армения, Мальдивы , Узбекистан, Непал, Бангладеш, Грузия, Туркменистан, Индия, Шри-Ланка, Афганистан, Китай, Российская Федерация, Кыргызстан, Азербайджанская Республика, Таджикистан, Япония, Корея, Юг, Ямайка, Сент-Люсия, Сальвадор, Пуэрто-Рико, Теркс и Кайкос Острова, Тринидад и Тобаго, Британские Виргинские острова, Монтсеррат, Белиз e, Сент-Винсент и Гренадины, Гваделупа, Никарагуа, Доминиканская Республика, Антигуа и Барбуда, Виргинские острова (U.S.), Каймановы острова, Ангилья, Барбадос, Мартиника, Гаити, Сент-Китс-Невис, Аруба, Гватемала, Гренада, Панама, Доминика, Коста-Рика, Нидерландские Антильские острова, Багамы, Гондурас, Босния и Герцеговина, Болгария, Лихтенштейн, Италия, Исландия, Молдова, Финляндия, Нидерланды, Кипр, Хорватия, Республика, Испания, Австрия, Албания, Андорра, Польша, Сан-Марино, Бельгия, Румыния, Швейцария, Ватикан, Шпицберген и Ян-Майен, Украина, Словакия, Монако, Ирландия. , Черногория, Мальта, Португалия, Латвия, Греция, Сербия, Венгрия, Гернси, Люксембург, Гибралтар, Джерси, Словения, Литва, Норвегия, Беларусь, Германия, Эстония, Македония, Чехия, Франция, Швеция, Дания, Саудовская Аравия, Иордания , Ирак, Ливан, Кувейт, Объединенные Арабские Эмираты, Турция, Йемен, Бахрейн, Катар, Израиль, Оман, Колумбия, Уругвай, Венесуэла, Чили, Фолклендские острова (Мальвинские острова), Аргентина, Французская Гвиана, Эквадор, Гайана, Суринам, Парагвай , Перу, Боливия, Бразилия, а / я
Запасные части и аксессуары LS7 Подъемники LS2 с полным гидравлическим приводом, 16 шт., Подходят для GM 12499225 HL124 tricornernj
Запчасти и аксессуары Подъемники LS7 LS2, полные гидравлические ролики с рабочими характеристиками, 16 шт., Подходят для GM 12499225 HL124 tricornernj- Дом
- Автомобиль
- Запчасти и аксессуары
- Запчасти для легковых и грузовых автомобилей
- Двигатели и компоненты
- Распределительные валы, подъемники и детали
- LS7 LS2 подъемники Full 16 PCS Performance Гидравлические ролики подходят для GM 12499225 HL124
LS7 LS2 Гидравлические ролики с полной производительностью 16 шт., Подходящие для GM 12499225 HL124, ролики, подходящие для подъемников GM 12499225 HL124 LS7 LS2, полная гидравлическая производительность, 16 шт., Бесплатная доставка для многих продуктов, поиск много новых и подержанных опций и лучшие предложения для подъемников LS7 LS2, полные 16 шт. Гидравлические ролики Performance подходят для GM 12499225 HL124 по лучшим онлайн-ценам на, Недорогая сделка Большой выбор по отличным ценам Покупки по непревзойденной цене Быстрая доставка и низкие цены Высококачественная современная мода, лучший дизайн и лучшее качество изготовления.Гидравлические ролики подходят для подъемников GM 12499225 HL124 LS7 LS2 Full 16 PCS Performance.
LS7 LS2 Lifters Full 16 PCS Performance Гидравлические ролики подходят для GM 12499225 HL124
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для LS7 LS2 Lifters Full 16 PC Performance Hydraulic Rollers Fit GM 12499225 HL124 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Номер детали производителя: ： Замена для HT-2148/12499225 / HL124 ， Оборудование в комплекте: ： Подъемники ： Бренд: ： TOM AUTO PARTS ， Комплект или отдельная деталь: ： Комплект ： Общее количество деталей в наборе: ： 16 шт. показано на рисунке ， Название позиции: ： Подъемники ： UPC: ： Не применяется ，。
LS7 LS2 Lifters Full 16 PCS Performance Гидравлические ролики подходят GM 12499225 HL124
LS7 LS2 Lifters Full 16 PCS Performance Гидравлические ролики подходят для GM 12499225 HL124
Бесплатная доставка для многих продуктов, найдите много новых и подержанных опций и получите лучшие предложения для LS7 LS2 Lifters Full 16 PCS Performance Гидравлические ролики, подходящие для GM 12499225 HL124 на лучшие онлайн-цены, Недорогое предложение Большой выбор по отличным ценам Покупки по непревзойденной цене Быстрая доставка и низкие цены Высококачественная современная мода, лучший дизайн и лучшее качество изготовления.
Пластина регулировочная 2101-3401194-01 к автомобилю ВАЗ-2101
14324111 # 14324111
12×1,5 коническая заглушка
# 2105-3401060
Вал карданного вала в сборе
# 21056-3401060
Вал карданного вала в сборе
# 2101-3401047
Крышка верхняя, корпус
# 10791211
Гайка М12х1,5
# 2101-3401054
Прокладка верхней крышки
# 2101-3401082
Шайба упорная
# 2101-3401141-01
Пластина к регулировочной борозде
# 2101-3401190-01
Пластина к регулировочной борозде
# 2101-3401026
Манжета для червяка
# 2101-3401142-01
Пластина к регулировочной борозде
# 2101-3401192-01
Пластина к регулировочной борозде
# 2101-3401143-01
Пластина к регулировочной борозде
# 2101-3401144-01
Пластина к регулировочной борозде
# 2101-3401196-01
Пластина к регулировочной борозде
# 2101-3400010
Картер бычка
# 2101-3401010
Картер бычка
# 2101-3401145-01
Пластина к регулировочной борозде
# 21012-3401010
Картер бычка
# 2101-3401198-01
Пластина к регулировочной борозде
# 2101-3401146-01
Пластина к регулировочной борозде
# 2101-3401076-01
Втулка вала
# 2101-3401063
# 2101-3401076
Втулка вала
# 2101-3401060
Вал карданного вала в сборе
# 21012-3401060
Вал карданного вала в сборе
# 2101-3401129
Подшипник качения
# 2101-3401123
Подшипник качения
# 2101-3401023
Сальник вала сошки
# 2101-3401055
Подушечки регулировочные 0,10 мм
# 2101-3401056
Прокладка регулировочная 0,15 мм
# 2101-3401042
Кольцо регулировочное
# 2101-3401057
Нижняя крышка корпуса
# 2101-3401043
Кольцо регулировочное
# 2101-3401090
Pitman arm рулевой
# 2101-3401122
Подшипник качения
# 21012-3401090
Pitman arm рулевой
# 2101-3401018
Винт
# 2101-3401035
Винт червячный рулевой
# 21012-3401035
Винт червячный рулевой
# 10517470
# 2101-3401035-20
Винт червячный рулевой
# 21012-3401035-10
Винт червячный рулевой
# 12164311
Мирослав и Лада 2105 с Субару Турбо!
Недавно мы получили несколько фотографий в Facebook от одного из наших болгарских последователей Мирослава Минчева, который показал нам свою Ладу с двигателем 2106 и Subaru Turbo на ней! Поскольку вы были в восторге от машины, мы попросили его углубиться в этот проект и рассказать нам о нем!
Прежде всего, что мы можем знать о вас? Вы гонщик, производитель двигателей или просто фанатик со страстью?
Самое важное, что вы должны знать обо мне, это то, что все в моей машине было создано мной.У меня уже есть опыт участия в любительских соревнованиях, которые проводятся здесь, а также в чемпионате по Hillclimb в Болгарии в качестве машины Zero (или дебютной машины). Я также участвовал в дисциплине ралли-спринт и на треке. Так что в этом смысле я их всех. Еще один интересный факт обо мне: я проектировал еще Москвич 407, на который тоже поставил турбо.
Какова текущая ситуация в Болгарии с Ladaracing, популярна ли эта машина для гонок?
Да, я думаю, что Лада по-прежнему популярна в Болгарии.Дисциплины, в которых можно увидеть больше всего Lada, — это ралли-кросс, а через несколько лет также и чемпионат по треку, где у нас есть отдельный класс Lada. Автомобили Lada также участвуют в чемпионатах по ралли и горным восхождениям, но в меньшей степени. Лада — это привлекательный для публики автомобиль, привлекающий внимание всех, не только старых, но и молодых фанатов. Лучше всего то, что здесь, в Болгарии, все еще есть люди, которые готовят «Ладу» к гоночным машинам.
Давай поговорим о твоей машине! Итак, что это за спецификация, что мы можем о ней знать?
Моя Лада 2105 выпускается с 1989 года.Двигатель 2106 турбо. До сих пор мощность составляла 180 л.с. и 260 Нм. при давлении наддува 1 бар с турбокомпрессором Subaru TD04L. В зависимости от гонки коробка передач будет либо оригинальной 5-ступенчатой, либо 4-ступенчатой ВАЗ 2106. Конечная передача 3,9 или 4,1 LSD — это «Val racing» на 80%. Что касается подвески, то задние пружины оригинальные от Lada, передние — от амортизаторов ГАЗ24 (Волга, Зук) — Kayaba Ultra SR для Lada. Все сайлентблоки подвески заменены полиуретановыми. Передние тормоза — от Alfa Romeo 145, диски 284 мм.Задние тормозные диски взяты от Lada Samara, суппорта от BMW e36 сзади. Я использую главный цилиндр (тормозной насос) от Subaru Legacy и вакуумный усилитель от Suzuki Vitara. Колеса — 16 дюймов. В прошлом году был отремонтирован и перекрашен весь кузов. Передний и задний капот из стеклопластика. Вес машины около 850кг.
Как возникла идея поставить двигатель Subaru с турбонаддувом и как вы могли это решить? Какую модификацию пришлось внести, чтобы добавить турбонаддув в двигатель 2106?
Ну субаро турбо очень популярное и стойкое турбо.Он очень подходит для этого типа двигателей 1600-2000 куб.см, 8 клапанов. Степень сжатия 9,5: 1. Поршни, шатуны, подшипники и коленчатый вал оригинальные. Маховик легкий. Сцепление керамическое. Прокладка ГБЦ стальная, взята от Лада Нива евро 5. Головка блока цилиндров взята от ВАЗ 2101 и перенесена. Клапаны и уплотнения на 2,5 мм больше оригинальных. Пружины клапанов — Porsche 964. Распределительный вал — оригинальный. Максимальная частота вращения двигателя 6800.Максимальная мощность 5900 об / мин, крутящий момент 3900 об / мин. Я использую систему зажигания EDIS 4 от FORD. Электроника, управляющая двигателем, — это Megasquirt. Впускной коллектор разработан мной для двигателей объемом 1600-1800 куб. См. Выпускной коллектор также сделан для этого турбонаддува и этого двигателя. Выпускная система после турбонагнетателя f70мм. Материал выхлопной системы — нержавеющая сталь. Еще я, конечно, установил масляный радиатор.
Какие еще интересные решения вы сделали на машине?
Задний мост от Лада Нива.Он примерно на 14 см шире оригинала, так как приводные валы прочнее оригинального. Передние поперечные рычаги — «Stinger sport». Купил в России. Длина каждого увеличена на 7 см. Так я сделал машину на 14см шире оригинала. Установил механическую рулевую рейку от Volkswagen Golf MK3.
Вы сказали ранее, что первая версия была старым зарядным устройством Subaru, почему вы хотели поменять? Если это еще не сделано, чего вы ожидаете от этого обмена?
Я заменил TD04L с турбонаддувом на TD05-16G в основном с целью увеличения мощности и крутящего момента на оборотах.Надеюсь, теперь ездить на нем станет приятнее, так как на 4000 об / мин он был очень взрывным. Я тоже считаю, что лучше нагрузка на двигатель. Кроме того, с новым турбонаддувом я могу получить больше мощности и крутящего момента. Я надеюсь, что смогу достичь 220 — 230 л.с. и более 300 — 320 нм
Я не видел в машине каркаса безопасности, вы собираетесь использовать его на улицах? Или какой план с этим?
С самого начала в моей машине есть каркас безопасности, так как автомобиль создавался только для гонок.Сначала ездил на нем по городу, но внесенные изменения не позволяют мне это делать. На данный момент я езжу на своей Ладе только во время гонок.
Я почти уверен, что вы тот человек, который всегда думает, чем еще вы могли бы заняться в будущем. Есть ли у вас в голове другие безумные планы?
Да, я! Я всегда думаю, что еще я могу сделать и что изменить. Сейчас я работаю над 5-ступенчатой коробкой передач с передаточными числами. Следующее, что я подготовлю, — это новый двигатель объемом 1800 куб. См.Но сначала я хочу использовать максимум возможностей моего нынешнего движка.
Я полагаю, вы следите за нашей страницей, что вы думаете о венгерских Ладах?
Внимательно слежу за вашей страницей. Я заметил, что в Венгрии Lada довольно популярны как гоночные машины. Уровень подготовки машины очень высокий. Считаю, что одни из лучших тюнинговых деталей для «Лады» производятся в Венгрии. Я и некоторые из моих коллег, которые тоже имеют дело с Lada, черпаем идеи и вдохновение от венгерских автомобилей.
Летом в июле у нас будет ежегодное собрание. К нам всегда приезжают несколько болгарских парней! Добро пожаловать, я почти уверен, что людям здесь будет интересна ваша машина! Как вы думаете? Любой шанс?
Большое спасибо за приглашение! Я слышал об этой встрече, мои друзья приезжали в последние несколько лет. Я знаю от них, что атмосфера отличная. Я был готов приехать в этом году, но, учитывая ситуацию в мире, не уверен, что это возможно.Но будь уверен, что я приеду как можно скорее.
Спасибо за ответы, и я надеюсь, что мы скоро поговорим друг с другом лично. А пока продолжайте в том же духе! Удачи!
Хуньяди
.
