Ваз 2110 не работает тахометр

Ремонт

24.01.2020

Содержание статьи:

Не работает тахометр на ваз 2110 инжектор причины

ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

СХЕМА ПОДКЛЮЧЕНИЯ

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;

• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;

• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;

• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

1. целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
2. качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
3. целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

КАК САМОСТОЯТЕЛЬНО НАЙТИ ПРИЧИНУ НЕИСПРАВНОСТИ

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

СТРЕЛКА ТАХОМЕТРА ДЕРГАЕТСЯ

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Причины неработающего тахометра

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» – постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

[Закрыто] Решено: Стрелка тахометра дергается, либо не показывает ничего

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 10

1 Тема от spy46 2013-06-13 12:08:50

• spy46
• Новый участник
• Неактивен

• Откуда: Курск
• Регистрация: 2013-04-11
• Сообщений: 32Спасибо: 2
• Авто: ВАЗ 21102 1,5i 1999

Тема: Решено: Стрелка тахометра дергается, либо не показывает ничего

подскажите где что искать у меня ваз 2110 инжектор 1999 г.в. тахометр либо вообще не показывает, либо кое как стрелка дергается, где что искать и проверять, в приборке все контакты проверил подчистел не помогло

2 Ответ от Admin 2013-06-13 12:31:44

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

spy46, показания тахометра берется с ЭБУ. Может контакт плохой на разъеме ЭБУ ?
Если есть БК, то посмотрите какие показания на нем, может быть проблема в самой комбинации приборов.
Еще тест приборки сделайте, что получится ?

3 Ответ от spy46 2013-06-13 12:55:49

• spy46
• Новый участник
• Неактивен

• Откуда: Курск
• Регистрация: 2013-04-11
• Сообщений: 32Спасибо: 2
• Авто: ВАЗ 21102 1,5i 1999

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

тест приборки у меня не работает((

4 Ответ от spy46 2013-06-14 11:45:54

• spy46
• Новый участник
• Неактивен

• Откуда: Курск
• Регистрация: 2013-04-11
• Сообщений: 32Спасибо: 2
• Авто: ВАЗ 21102 1,5i 1999

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

все таки походу в приборке что-то, бк показывает

5 Ответ от Admin 2013-06-14 12:11:25

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

spy46, значит есть повод купить новую, тюнинговую !

6 Ответ от iliaBkmz 2013-06-14 17:01:57

• iliaBkmz
• Легенда форума
• Неактивен

• Регистрация: 2012-11-12
• Сообщений: 2,038Спасибо: 584
• Авто: outlander и 2104

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

тест приборки у меня не работает((

У Вас какая приборка VDO или АП

7 Ответ от spy46 2013-06-17 10:26:34 (2013-06-17 10:28:13 отредактировано spy46)

• spy46
• Новый участник
• Неактивен

• Откуда: Курск
• Регистрация: 2013-04-11
• Сообщений: 32Спасибо: 2
• Авто: ВАЗ 21102 1,5i 1999

Re: Решено: Стрелка тахометра дергается, либо не показывает ничего

а какая у них разница я знаю только с жк дисплеями бывают

Обороты под контролем

Обороты под контролем

Казалось бы, зачем нам тахометр? Чтобы спокойно путешествовать по родным просторам, вполне хватит спидометра. Если еще время от времени поглядывать на дорожные знаки, то спидометр поможет сэкономить «кровные» при встречах с блюстителями порядка. Тахометр же информирует о чем-то почти абстрактном: сколько раз коленвал успевает обернуться за минуту. Зачем и кому нужна такая информация?

Прежде всего водителю автомобиля с форсированным мотором. Он требует жесткого контроля оборотов — тут вся мощь упрятана в узкий диапазон скоростей движения на каждой передаче, и тахометр помогает определить момент перехода на следующую передачу — без провалов или перекруток.

Есть и эстетическая сторона дела. Люди, как могут, украшают автомобиль, а броский циферблат на панели приборов — это модно. Далеко не все задумываются, что скрывается за показаниями прибора. Не потому ли выносные тахометры, которых полно в магазинах, порой отличаются завидным — до 25–30% — пренебрежением к точности показаний. С такими связываться не советуем — благо есть честные приборы, о которых мы и поговорим.

По соотношению цена-качество лучшие тахометры — штатные. Их работа основана на разных принципах.

Механический привод — гибким валом (тросиком), таким же, как в приводе простейшего спидометра, здесь рассматривать не будем. Он давно устарел. Современные тахометры совершенно другие — как по конструкции, так и по способу подсчета оборотов. Один из самых распространенных — счет импульсов зажигания. Такой прибор устанавливается на карбюраторные автомобили. Он преобразует частоту сигнала в пропорциональное ей напряжение, движущее стрелку.

На четырехцилиндровых четырехтактных моторах каждому обороту коленвала соответствуют две вспышки в цилиндрах, иначе говоря, два импульса в цепи зажигания. Конечно, предназначенный для «четверки» тахометр нельзя бездумно поставить на двигатель с иным количеством цилиндров — врать будет безбожно! На шкале иностранного тахометра обычно ставят цифру, указывающую число цилиндров. Отечественные рассчитаны на четыре. Захотите поставить на «Оку» — показания будут вдвое ниже фактических.

На дизельных автомобилях частота вращения коленвала оценивается по частоте синусоидального сигнала с одной из фаз генератора. Конечно, в дело вмешивается привод — соотношение диаметров шкивов, от которого зависит скорость вращения ротора генератора. Менять шкивы нельзя, но в тахометрах применяют своеобразный триммер — подстроечный потенциометр. Он позволяет регулировать величину напряжения, в которое преобразована частота сигнала. Это дает возможность тщательно откорректировать показания тахометра.

Существенный плюс «генераторного» тахометра — в его универсальности. Прибор можно ставить и на бензиновый двигатель с любым числом цилиндров… или вообще без них — хоть на газотурбинный, лишь бы на машине был трехфазный генератор переменного тока.

Тахометр VAZ 2110 — с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) — и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Последний же получает сигнал от датчика положения коленчатого вала. Форма импульсов от контроллера не та, что от катушки зажигания, преобразует их тахометр иначе — для этого и понадобился свой вывод.

Казалось бы, зачем нам тахометр? Чтобы спокойно путешествовать по родным просторам, вполне хватит спидометра. Если еще время от времени поглядывать на дорожные знаки, то спидометр поможет сэкономить «кровные» при встречах с блюстителями порядка. Тахометр же информирует о чем-то почти абстрактном: сколько раз коленвал успевает обернуться за минуту. Зачем и кому нужна такая информация?

Прежде всего водителю автомобиля с форсированным мотором. Он требует жесткого контроля оборотов — тут вся мощь упрятана в узкий диапазон скоростей движения на каждой передаче, и тахометр помогает определить момент перехода на следующую передачу — без провалов или перекруток.

Есть и эстетическая сторона дела. Люди, как могут, украшают автомобиль, а броский циферблат на панели приборов — это модно. Далеко не все задумываются, что скрывается за показаниями прибора. Не потому ли выносные тахометры, которых полно в магазинах, порой отличаются завидным — до 25–30% — пренебрежением к точности показаний!. . С такими связываться не советуем — благо есть честные приборы, о которых мы и поговорим.

По соотношению цена-качество лучшие тахометры — штатные. Их работа основана на разных принципах.

Механический привод — гибким валом (тросиком), таким же, как в приводе простейшего спидометра, здесь рассматривать не будем. Он давно устарел. Современные тахометры совершенно другие — как по конструкции, так и по способу подсчета оборотов. Один из самых распространенных — счет импульсов зажигания. Такой прибор устанавливается на карбюраторные автомобили. Он преобразует частоту сигнала в пропорциональное ей напряжение, движущее стрелку.

На четырехцилиндровых четырехтактных моторах каждому обороту коленвала соответствуют две вспышки в цилиндрах, иначе говоря, два импульса в цепи зажигания. Конечно, предназначенный для «четверки» тахометр нельзя бездумно поставить на двигатель с иным количеством цилиндров — врать будет безбожно! На шкале иностранного тахометра обычно ставят цифру, указывающую число цилиндров. Отечественные рассчитаны на четыре. Захотите поставить на «Оку» — показания будут вдвое ниже фактических.

На дизельных автомобилях частота вращения коленвала оценивается по частоте синусоидального сигнала с одной из фаз генератора. Конечно, в дело вмешивается привод — соотношение диаметров шкивов, от которого зависит скорость вращения ротора генератора. Менять шкивы нельзя, но в тахометрах применяют своеобразный триммер — подстроечный потенциометр. Он позволяет регулировать величину напряжения, в которое преобразована частота сигнала. Это дает возможность тщательно откорректировать показания тахометра.

Существенный плюс «генераторного» тахометра — в его универсальности. Прибор можно ставить и на бензиновый двигатель с любым числом цилиндров… или вообще без них — хоть на газотурбинный, лишь бы на машине был трехфазный генератор переменного тока.

Тахометр VAZ 2110 — с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) — и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Последний же получает сигнал от датчика положения коленчатого вала. Форма импульсов от контроллера не та, что от катушки зажигания, преобразует их тахометр иначе — для этого и понадобился свой вывод.

Тахометры, считывающие импульсы катушки зажигания, устанавливались на многие карбюраторные автомобили — от VAZ 2103 до первых (карбюраторных) «десяток». Обычно у таких приборов три вывода: один от катушки зажигания, другой — «плюс» от замка зажигания, третий — «минус» (на «массу»). Кстати, если тахометр, например, VAZ 2106 стал сильно врать, это признак неполадок в системе зажигания. Вот вам нечаянная польза от прибора: сразу ясно, что лезть в карбюратор не надо. Но о каких неполадках речь? Понятно, что свечи, их провода, распределитель высокого напряжения, провод от него к катушке зажигания — ни при чем! Неполадки — либо в самой катушке, либо в низковольтной цепи до нее (прерыватель, конденсатор и т. д.).

«Генераторный» тахометр применяется на дизелях, а также на новых «волгах» и УАЗах. Обрыв ремня или отказ регулятора напряжения (то есть отказ собственно генератора) на этих автомобилях отключает и тахометр. Желающие могут оснастить им, например, «классические» «Жигули» — нужно только подвести к нему дополнительным проводом синусоидальный сигнал с одной из фаз генератора и откорректировать показания. Отметим важную деталь: «волговские» тахометры в карбюраторном и впрысковом варианте внешне очень схожи, но путать их нельзя. При покупке прибора первым делом проверьте его маркировку на шкале слева.

Обороты под контролем

Обороты под контролем

Обороты под контролем

Обороты под контролем

Обороты под контролем

Обороты под контролем

Наше новое видео

4 ярких впечатления о новом «китайце» (есть негативные)

Названа дата начала производства новой Весты

Тест Changan Uni-K: не много ли глюков?

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс. Дзен

Новости smi2.ru

Не работает тахометр на ваз 2106 причины

Причины неработающего тахометра

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Не работает тахометр на ваз 2106 причины

Тахометр ваз 2106

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Схема подключения

2 – катушка зажигания;

3 – распределитель зажигания:

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате.
В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду. Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

Тахометр ВАЗ-2106: схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами “АвтоВАЗ” не выпускал, только в последние годы производства небольшая партия сошла с конвейера “ИЖ-Авто”. Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

ВАЗ 2106: тахометры и их влияние на управление автомобилем

От стиля вождения зависит долговечность элементов двигателя. Навыки водителя влияют на износ не в меньшей мере. Взять самое банальное переключение передач. Своевременные действия позволяют снять нагрузку с двигателя и улучшить саму езду. Правильное переключение позволяет экономить топливо, ведь автомобилю не приходится выжимать необходимые мощности.

Не последнюю роль в этом играет наличие исправного тахометра.

Изначально ВАЗ 2106 имел аналоговый тахометр. Времена механики медленно, но уверенно подходят к концу. А ее место заменяет электроника. Что вполне объяснимо. Практически все механические системы обладают меньшей точностью показаний. Не последнюю роль в этом играет износ компонентов. Служат они, разумеется, дольше электронных и более надежны, но со временем исчезает точность. А что главное для измерительного прибора? Точность.

Итак, мы определили две основные группы тахометра:

Принцип работы

Начнем с более старого образца.

Механический привод

Как и следует из названия – механический тахометр не использует электронные системы. Измерения осуществляются благодаря тросику. Как это выглядит в действии.

1. Трос закрепляется на вале.
2. Во время работы он (трос) передает крутящий момент на специальную катушку.
3. Катушка прикреплена к шкале-циферблату. Приводит стрелку в движение, передавая текущий крутящий момент.

Как видите, все предельно просто.

Приборы на ВАЗ 2106

Электронный прибор

По принципу действия электронный тахометр разделяется на аналоговый и цифровой. Принцип работы аналогового не так сильно далек от механического. Да и выглядит он весьма схоже.

Аналоговый

Весь принцип работы такого тахометра для ВАЗ 2106 заключается в отклонении стрелки от отметки холостых, путем преобразования количества оборотов. Выглядит это так.

1. Передается сигнал от датчиков в микросхему.
2. Микросхема передает заряд в магнитную катушку.
3. Магнитная катушка накапливает энергию.
4. Энергия катушки преобразуется в движение стрелки тахометра.

Цифровой

Это самый современный тахометр, способный давать самые точные показания. Такой прибор – настоящая вычислительная машина высокой точности. Принцип ее работы имеет следующий вид.

1. Датчики считывают время между оборотами или их количество за определенное время.
2. Эти значения передаются в процессор.
3. Происходит вычисление по одной из двух формул.
4. Импульсы преобразуются в световой сигнал и подаются на дисплей.

Цифровой тахометр для ВАЗ 2106 не используется на заводских моделях, но ничего не мешает провести его подключение самостоятельно. Или обратиться в мастерскую.

Размещение

Вариантов размещения тахометра множество. Главный принцип – удобство. Базовое расположение имеет 2 варианта. Первый – на панели приборов, второй – на торпеде. Но никто не запрещает установить тахометр там, где будет удобно.

Что нужно учитывать? Чтобы показания всегда были в поле зрения, и не пришлось отвлекаться от движения для проверки текущих оборотов. ВАЗ 2106 чаще всего обладает аналоговым тахометром. Заменять его на цифровой? Кому как больше нравится.

Примечание

Во время выбора или замены следует учитывать тот факт, что тахометр для карбюратора ВАЗ и для инжектора имеют отличия в своем внутреннем устройстве. Переоборудование автомобиля означает и замену тахометра. Он просто не сможет адекватно передавать показания. Необходимые преобразования можно проводить только при достаточных знаниях электрических схем и их работы. Если их нет, то нужно обратиться к специалисту-электрику или просто заменить тахометр на соответствующий.

Возможные неисправности

Характерной неисправностью для механического тахометра ВАЗ 2106 – износ тросика. Немного реже встречается поломки катушки.

Аналоговый тахометр чаще всего приходит в негодность из-за различных неисправностей микросхемы. И на втором месте все та же катушка.

Цифровые измерительные приборы, ввиду своей новизны, еще не позволяют говорить о слабых местах. Однако можно предположить, что счетчик импульсов и микросхема с процессором будут подвергаться наибольшей нагрузке.

Одной из главных ошибок, которая приводит тахометр в неисправность, считается необдуманное расположение дисплея владельцем автомобиля. С одной стороны, закрепление на торпеде, над панелью приборов, очень удобно и имеет множество преимуществ при движении. Но эта область часто подвержена влиянию окружающей среды, а точнее – нагреванию от солнца. Разогретый пластиковый корпус тахометра плавится, затрудняя дальнейшую работу.

Подключение

Подробное подключение прибора к сети автомобиля ВАЗ, и других производителей, можно изучить, прочитав инструкцию. Иногда производители используют свои обозначения. Поэтому любые работы без ознакомления с ней проводятся на свой страх и риск.

Примечание

Электронный прибор намного точнее измеряет показания, но при вождении автомобиля намного удобнее пользоваться шкалой-циферблатом.

Цифровой тахометр может использоваться для проверки аналогового или механического. Существуют портативные варианты, не требующие никаких подключений. Они способны вычислять показания на малых расстояниях.

Эта возможность может быть полезной для проверки показаний.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

установка и подключение Как подключить электронный тахометр

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Тахометр автомобильный — измерительный прибор, устанавливаемый на автомобиле и показывающий частоту оборота коленчатого вала в двигателе. Единица измерения — количество оборотов в минуту. Основная функция прибора заключается в отслеживании уровня частоты вращения коленвала. Это необходимо для предотвращения его превышения максимально допустимого значения в целях оптимальной работы мотора.

Стабильное задействование тахометра в процессе работы двигателя помогает уменьшит его износ. Каждое приближение стрелки на тахометре к предельной зоне заставляет водителя переключаться на высокую передачу. Тахометры — регуляторы работы двигателя на холостом ходу и при движении. Как показывает практика, тахометр может быть установлен на автомобиль любой марки независимо от того, предусматривался ли он в его оборудовании или нет. И не важно, какой двигатель установлен на машине — бензиновый или дизельный. В случае выхода его из строя всегда можно заменить на новый.

На автомобиле, снабженном стандартной системой зажигания, выносные тахометры устанавливаются в обзорном месте, удобнее всего вблизи приборной панели. Черный минусовый провод присоединяется к кузову машины. Красный вывод служит линией передачи питания тахометра, он подсоединяется к клемме замка зажигания, показывающий в момент самого зажигания 12В. Третий провод крепится к клемме катушки, к которой также подключается и трамблер зажигания (в случае если система зажигания контактная, если безконтактная — то к клемме подсоединяется коммутатор). Данный провод отвечает за измерительные показания на тахометре. Если в системе тахометра предусмотрена подсветка шкалы в ночное время, она может работать от выключателя габаритных огней.

Система дизеля для установки выносного тахометра — также не проблема. Измерительный вывод тахометра в таком случае подсоединяется на генераторе к клемме со знаком «W». В случае если эта клемма отсутствует, можно ее вывести самостоятельно с помощью плотно изолированного провода. Для начало придется снять генератор, а потом еще и разобрать. Таким образом будут видны три провода, отходящие от обмотки и идущие к встроенному выпрямителю. Подключить тахометр можно к любому из них, предварительно изолировав и удлинив его для вывода наружу из генератора. В конце следует собрать генератор в обратном порядке. Нужно обязательно проследить чтобы выведенный провод не задевал подвижные детали.

Подключение тахометра по указанной системе еще не значит, что он будет точно показывать частоту вращения. Многие из последних моделей тахометров подчитывают импульсы, идущие от двигателя, по-разному. Для бензиновых получается одно значение, для дизельных генераторов — другое. Поэтому, прежде чем купить тахометр для своего авто, следует разузнать, подойдет ли выбранный вами прибор для вашей модели. Но есть универсальные тахометры со встроенным переключателем, позволяющим присоединить его без ущерба к разным видам двигателя (от 2-х до 8-цилиндровых бензиновых и дизельных).

Каждый современный водитель должен иметь хотя бы общее представление о том, как подключить тахометр. Несмотря на то, что данное устройство не является обязательным оборудованием, его использование позволяет значительно продлить эксплуатационный срок двигателя, избежав дорогостоящего ремонта или преждевременной замены мотора.

Преимущества использования тахометра

Тахометр непрерывно информирует водителя о скорости вращения коленчатого вала, тем самым помогая подобрать оптимальное время для переключения передачи. Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине.

Виды тахометров

Тахометры делятся на два вида:

• Штатные тахометры. Монтируются в приборную панель машины на заводе-изготовителе. Большинство автомобилей оснащено именно таким типом приборов.
• Выносные тахометры. В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Выносные тахометры устанавливаются непосредственно на приборную панель транспортного средства.

Как самостоятельно установить тахометр

Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Видео

Порядок установки тахометра от ВАЗ 2106 в ВАЗ 2105:

Достаньте тахометр и подходящие клеммы. Можно купить и установить как новый прибор (его цена лежит в пределах эквивалента 30-50 долларов), так и недорогой б/у тахометр.

• Единственное, что вам потребуется дополнительно, — это комплект быстроразъемных клемм. Их можно купить в любом магазине автоэлектрики по цене, эквивалентной 2-3 долларам. Имейте в виду, что сечение проводов обычно составляет 0,5-1,0 мм², так что выберите клеммы подходящего размера.

Настройте тахометр на число цилиндров вашего двигателя. Новые тахометры, как правило, рассчитаны на работу с четырех-, шести- или восьмицилиндровыми моторами. Для настройки нужно снять с задней части прибора крышку, под которой скрываются переключатели установки количества цилиндров.

• Переведите переключатели в положение, соответствующее числу цилиндров вашего двигателя. Снимайте и устанавливайте крышку аккуратно, чтобы не повредить внутреннюю проводку тахометра. Если необходимо, в процессе воспользуйтесь отверткой.
• Чаще всего переключателей всего два — №1 и №2. В большинстве случаев схема такая: для четырехцилиндрового двигателя оба переключателя нужно перевести вниз, для восьмицилиндрового — оба вверх, а для шестицилиндрового — №2 вниз, а №1 вверх. Как бы то ни было, если у вас новый тахометр, то перед настройкой внимательно изучите инструкцию.

Найдите под капотом выходной провод распределителя зажигания (трамблера). В зависимости от конструкции двигателя, по этому проводу может течь либо переменный, либо постоянный ток; то же самое касается и других проводов, подсоединяемых к тахометру (зажигание, свет и т.д.). Очень важно ничего не перепутать и подключить к прибору именно те провода, которые требуется. Поэтому для предварительной проверки вам может потребоваться мультиметр и инструкция по ремонту автомобиля с электрической схемой.

• Необходимо отметить, что некоторые новые тахометры несовместимы с высоковольтными проводами с цельнометаллической токопроводящей жилой, поэтому подключение прибора без предварительного чтения инструкции может быть опасным.

Проверьте подключение. Перед окончательной установкой тахометра на рулевую колонку неплохо было бы подцепить все провода, завести двигатель и убедиться, что все работает как надо. Не стоит высверливать крепежные отверстия, не протестировав правильность соединений. Если никаких проблем нет, то после подключения всех проводов тахометра (в том числе и массы) прибор после запуска двигателя должен выдать аккуратное значение оборотов мотора и менять показания по мере нажатия на педаль газа.

• Соедините тахометр с массой. Подключите выходящий из прибора провод массы к кузову автомобиля. Необязательно тянуть провод аж до отрицательной клеммы аккумулятора. Почти весь корпус автомобиля и так соединен с этой клеммой толстым кабелем. Просто проложите провод массы тахометра до точки кузова, в которой его сподручнее будет подключить.
• Подключите к выходу распределителя зажигания соответствующий провод тахометра. Особенность этого провода в том, что его придется пропустить сквозь перегородку моторного отсека, так как он должен подходить непосредственно к двигателю. Расположение точки подключения этого провода может отличаться в зависимости от двигателя.

Тахометр – прибор, показывающий циклы коленвала мотора. Устанавливается фактически на все современные модели автомобилей. Отменно помогает водителю грамотно эксплуатировать мотор, потому что тяговые и мощностные колляции его (мотора) гораздо зависят от циклов коленвала. При отсутствии такого прибора на панели либо неисправности штатного тахометра дозволено установить и подключить выносной тахометр как к бензиновому, так и к дизельному мотору.

Вам понадобится

• тахометр, электрическая схема автомобиля, комплект гаечных ключей и отверток, провод, изолента.

Инструкция

1. Правило действия всех электронных и электромеханических тахометров заключается в том, что они считывают число толчков, поступающих на катушку зажигания (в бензиновых моторах) либо с итога «W» генератора (в дизельных моторах). Число толчков, идущих с этого итога генератора (при идентичных циклах моторов), приблизительно в 6 раз превышают число толчков, поступающих на катушку зажигания. Следственно, приобретая тахометр, непременно проконсультируйтесь у продавца, будет ли данный прибор верно трудиться на вашем автомобиле. Существуют универсальные тахометры, в которых установлен особый переключатель, разрешающий подключить прибор к различным по типу моторам (дизель – бензин, 2, 4, 5, 6, 8 цилиндров).

2. Для подключения тахометра в автомобиле с системой зажигания, установите и закрепите его на комфортном для вас месте на либо около приборной панели. Негативный итог (черный) подключите к массе (кузову) автомобиля. Плюс питания (алый) подсоедините к той клемме замка зажигания, на которой возникает напряжение 12 Вольт при включении системы зажигания. 3-й провод (вход тахометра) подключите к той клемме катушки зажигания, которая подключена к прерывателю трамблера (контактная система зажигания) либо к коммутатору (бесконтактная система зажигания). На многих моделях внешних тахометров предусмотрена подсветка прибора в темное время суток. Подключите провод подсветки тахометра к выключателю габаритов автомобиля.

3. На автомобиле с дизельным мотором подключите входной провод тахометра к клемме «W» генератора. Если такой клеммы у вашего генератора нет, выведите ее отлично изолированным проводом. Для этого снимите и разберите генератор. От обмотки отходят три провода к встроенному выпрямителю генератора. Подсоедините к любому из этих 3 проводов и старательно выведите провод наружу. Соберите генератор, следите за тем, дабы провод не касался движущихся деталей.

Если конструкция вашей штатной приборной панели не предусматривает присутствие тахометра , данный недочет несложно поправить. Дабы соорудить крепкий и прекрасный корпус для тахометра , вам потребуется немножко усидчивости, нехитрые инструменты и примитивные подручные материалы.

Вам понадобится

• – тахометр подходящей модели
• – жестяная банка подходящего диаметра
• – ножницы для металла
• – эпоксидный клей
• – монтажная пена
• – стеклоткань
• – краска
• – наждачная бумага
• – канцелярский либо всякий иной острый нож
• – шило либо долото
• – шпатлевка
• – двусторонний автомобильный скотч
• – бытовой фен
• – небольшой резиновый шпатель

Инструкция

1. Сделайте заготовку корпуса. Для этого вам нужно будет вставить тахометр в жестяную банку подходящего размера, а после этого ровно и опрятно ножницами для металла срезать излишки жести. Усердствуйте, дабы срез получился ровным, без зазубрин и заусенцев, напротив потом вам придется либо потратить много времени и сил на шлифовку края детали, либо делать новую заготовку.

2. Заполните днище банки монтажной пеной. Этим вы отрегулируете “посадку” вашего тахометра в корпусе и добавочно укрепите деталь. Помимо этого нанесите слой монтажной пены на наружную часть корпуса в то место, где ориентировочно тахометр будет крепиться к приборной панели.

3. Сформируйте грядущий корпус. Позже того, как вы дали монтажной пене высохнуть (класснее каждого отпустить на данный процесс на двадцать четыре часа), срежьте ножиком излишки пены. Внутри у вас должно получиться пространство, довольное для того, дабы поместился тахометр. Снаружи пену следует обрезать, формируя “ножку”, которую мы позже будем приклеивать к приборной панели. Не позабудьте также проделать отверстие для проводов тахометра .Самое сложное – позади. Перейдем к отделочным работам.

4. Отшлифуйте заготовку. Используйте наждачную бумагу для того, дабы сгладить неровности и шероховатости на поверхности пены, а также снять глянцевый слой краски с консервной банки.

5. Укрепите корпус заготовки. Для этого вам будет нужно обтянуть грядущий корпус тахометра стеклотканью, которую после этого следует обработать эпоксидным клеем. Дабы клей всецело высох, заготовку следует оставить в классно проветриваемом помещении на двадцать четыре часа.

6. Зашпатлюйте заготовку. Шпатлевка поможет утаить все недостатки и неровности и подготовит корпус тахометра к окрашиванию.

7. Покрасьте корпус тахометра . Покройте деталь одним либо двумя слоями краски в цвет вашей приборной панели. При необходимости позже полного высыхания краски (глядите инструкцию изготовителя лакокрасочного материала) покройте деталь одним либо двумя слоями лака.

8. Установите тахометр. Разместите тахометр в готовый корпус, выведите провода через отверстие, которое вы оставляли для них, и подключите. Если тахометр работает правильно, то его корпус нужно на приборной панели укрепить. При помощи бытового фена разогрейте поверхность приборной панели и закрепите свой новейший тахометр при помощи двустороннего автомобильного скотча.

Видео по теме

Обратите внимание!
Удостоверитесь в том, что тахометр работает правильно, раньше чем укреплять его на приборной панели!

Вертящий момент, мощность, потребление топлива мотором в крупный степени зависят от частоты циклов коленвала мотора. Тахометр – прибор, разрешающий водителю автомобиля отслеживать в настоящем времени нынешние параметры циклов коленвала. Данный прибор установлен не на всех моделях автомобилей. В зависимости от модели тахометр может быть подключен к электросхеме автомобиля несколькими методами.

Вам понадобится

• тахометр электромеханический либо электронный, часовой механический тахометр

Инструкция

1. Множество таких приборов определяют циклы мотора по числу толчков в системе зажигания. При подключении к различным системам зажигания (контактной, контактно–электронной, бесконтактной электронной) используется разные методы регистрации этих толчков.

2. Для установки электромеханического тахометра в автомобиль с контактной системой зажигания подключите минусовый итог к «массе» автомобиля. Плюсовой провод питания подключите к той клемме в замке зажигания, на которую подается напряжение при включении системы зажигания. Сигнальный провод подключите к той клемме катушки зажигания, к которой подключен прерыватель трамблера. На этой клемме, при вращении коленвала мотора, формируются толчки определенной формы. Эти толчки регистрируются тахометром и по ним он определяет нынешние циклы мотора.

3. Для подключения электронного тахометра подсоедините его итоги питания так же, как описано выше. Сигнальный провод такого тахометра подключите к особой металлической площадке, закрепленной на высоковольтном проводе. В зависимости от устройства тахометра эта площадка крепится на центральном высоковольтном проводе либо на том, тот, что идет от раздатчика трамблера к 1 цилиндру мотора. Скрупулезно заизолируйте эту площадку, проследите, дабы она не касалась «массы» автомобиля. Точное место крепления сигнального провода определите, прочитав инструкцию к устанавливаемому прибору.

4. Позже установки и подключения тахометра проверьте точность его показаний. Заведите мотор автомобиля. Установите его циклы в пределах 2500 об/мин. Через особый удлинитель коснитесь оси храпового механизма на коленвале мотора датчиком часового механического тахометра. Считайте его показания. Они не обязаны отличатся от показаний установленного тахометра больше чем на 5%. Проверьте таким образом правильность показаний установленного тахометра на различных циклах мотора.

Видео по теме

Тахометр марки ТХ-193 от автомобиля ВАЗ-2106 класснее каждого подходит для установки на отечественные мотоциклы вследствие своей точности, небольшим размерам, малой массе, низкому потреблению энергии и приспособленностью к работе в условиях тряски и вибрации. Больше того, эта модель тахометра отличается низкой стоимостью в сопоставлении со специализированными мотоциклетными тахометрами.

Вам понадобится

• – тахометр ТХ-193 от ВАЗ-2106.

Инструкция

1. Подключение тахометра на двухтактный двухцилиндровый мотоцикл, оснащенный электростартером, аккумулятором и одноканальной электронной системой зажигания с двухискровой катушкой зажигания, твердо не отличается от штатного подключения на авто ВАЗ-2106. Вход тахометра объедините с выходом первичной обмотки высоковольтной катушки зажигания, а питание подключите от аккумулятора с подмогой плюсового и минусового проводов. В плюсовой провод встройте выключатель, дабы на стоянке не разряжался аккумулятор. Если мотоцикл иностранного производства, питание тахометра подключите через дворец зажигания. На нем обязаны иметься соответствующие контакты для подключения дополнительных приборов.

2. Если двухцилиндровый двухтактный мотоцикл с одноканальным зажиганием не имеет электростартера, к выходу выпрямителя подключите аккумулятор, а от аккумулятора подключите питание на тахометр через выключатель. Если мотоцикл не имеет выпрямителя, оснастите его им. Для этого приобретите подходящий к конструкции мотоцикла выпрямитель.

3. Если мотоцикл не оборудован аккумулятором (мопед, ветхая модель мотоцикла), установите на него АКБ. В особенно простом варианте выберите аккумулятор от источника бесперебойного питания, от аккумуляторного фонаря либо малоразмерный мотоаккумулятор. Подключение тахометра без аккумулятора напрямую от генераторной катушки приведет к выходу тахометра из строя. Для этого придется собрать самому либо заказать приятелю радиолюбителю тиристорный регулятор напряжения с параллельным включением тиристоров.

4. Дабы подключить тахометр на двухцилиндровый мотоцикл с двухканальным зажиганием, обеспечьте питание тахометра стабильным напряжением с поддержкой вышеописанного регулятора напряжения обеспечьте подачу на вход тахометра толчков от обоих цилиндров. Для выполнения последнего данные продублируйте входную цепь тахометра, просверлив отверстие в задней стенке прибора. Через это отверстие проведите добавочный вход на винт с поддержкой провода.

5. Подключение тахометра к трехцилиндровому мотоциклу исполните подобно подключению на двухцилиндровый мотоцикл с двухканальным зажиганием. Системы зажигания трехцилиндровых моторов, как водится, трехканальные. Подайте на вход тахометра толчки от всяких 2-х катушек зажигания из 3. Промежутки толчков будут неравномерными, но на точность измерений это не повлияет. Допустимо подключение тахометра к четырех- либо шестицилиндровому мотоциклу, но для такого мотоцикла будет лучшим вариантом установка фирменного тахометра, рассчитанного на данный мотор.

6. Труднее каждого подключить тахометр к одноцилиндровому мотоциклу. Для этого следует разобрать тахометр, извлечь его электрическую схему и настроить резистор R7 для увеличения восприимчивости прибора. Если пределов регулировки будет не хватать, увеличьте вдвое емкость конденсатора С5 и испробуйте снова настроить резистор, сопоставляя показания тахометра ТХ-193 с показаниями эталонного тахометра.

Тахометр представляет собой прибор, тот, что горазд отображать информацию о числе циклов коленвала. Данный прибор неукоснительно должен стоять на автомобилях, имеющих форсированные моторы. По нему дозволено определять наилучший режим работы мотора.

Инструкция

1. Достаточно много людей приобретает русские автомобили для того, дабы создавать из них гоночные варианты для участия в соревнованиях. В данном случае без тахометра также не обойтись. При подключении устройства к автомобилю ВАЗ нужно рассматривать ряд особенностей.

2. Проще каждого подключить прибор через металлический тросик. Он в свою очередь идет к мотору. Если вы хотите установить тахометр на карбюраторный автомобиль, то нужно исполнять подключение к системе зажигания. В итоге будет протекать реформирование частоты толчков в электромагнитное поле. Данный сигнал будет обрабатываться специализированным электронным устройством и отобразится на электронном тахометре.

3. Также при установке следует рассматривать вид мотора. К примеру, на четырехтактном четырехцилиндровом моторе одному циклу коленвала соответствует два толчка. Они в результате преобразовываются в сигнал. Он будет отображаться на приборе.

4. На инжекторные автомобили тахометр устанавливается вовсе по-иному. Он соединяется с контроллером электронной системы управления мотора. В данном случае толчки будут считываться непринужденно с контроллера, получающего данные с датчика расположения коленвала. Тахометр не является непременным прибором, впрочем множество водителей выбирают применять его при вождении. Исключительно пригоден данный прибор новичкам, которые не способны «на слух» определять циклы мотора. Также при покупке тахометра неукоснительно стоит обратить внимание на марки автомобилей, на которые он может быть установлен. Традиционно эта информация содержится на коробке прибора. В отвратном случае это может привести к неправильным показаниям прибора. В некоторых случаях появляются важные задачи с проводкой автомобиля, исключительно на инжекторных моторах.

Видео по теме

Тахометр является одним из самых значимых приборов в автомобиле. Он разрешает непрерывно контролировать ярус циклов мотора. Впрочем вдалеке не в всякой комплектации авто имеется штатный тахометр. Следственно у многих автолюбителей появляется вопрос, как подключить данный прибор на инжекторном моторе.

Вам понадобится

• – выносной тахометр;
• – новая приборная панель со встроенным тахометром;
• – комплект инструментов;
• – паяльник;
• – хлопчатобумажные перчатки.

Инструкция

1. Изучите начальство по ремонту и эксплуатации вашего автомобиля. В нем вы сумеете обнаружить инструкцию по установке и снятию штатного тахометра на инжекторную модель вашего автомобиля.

2. Узнаете, есть ли штатные приборные доски с тахометром на вашу машину. Если таковые имеются, то самый безукоризненный и легкой вариант – купить и инсталлировать такую доску вместо той, которая установлена в вашей машине теперь.

3. Для установки новой приборной доски со встроенным тахометром нужно произвести частичную либо полную разборку торпеды. Всякая модель авто имеет свои личные особенности при снятии доски. На некоторых машинах нужно отсоединить всю торпеду, а других довольно каждого лишь снять оборонительный козырек над приборной доской выкрутить саморезы, фиксирующие крепления.

4. Подключать новую приборную доску нужно по схеме, которая изображена на прилагаемой инструкции. Не позабудьте перед установкой снять клемму «минус» с аккумуляторной батареи.

5. Приобретите и установите выносной тахометр, работающий от прикуривателя. Такой прибор дозволяет измерять число циклов по изменению силы тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя дюже комфортен, потому что требует для установки минимум усилий.

6. Впрочем у него есть и маленький минус – погрешность в измерении. Это связано с тем, что у всякого металла свое значение сопротивления.

7. Подключите тахометр напрямую к проводам прикуривателя, если вы хотите добиться минимальной погрешности. Для этого вытянете гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету.

8. Для максимально точного измерения циклов мотора подключите выносной тахометр к катушке зажигания. Снимите оборонительный кожух с рулевой колонки и обнаружьте пучок проводов. Среди них отделите те провода, которые идут к катушке. Каждого их должно быть четыре. Одним припаяйте на «плюс», а остальные в соответствии с цветом самого провода.

9. Обратитесь в сервис в том случае, если вы не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для применения на вашем автомобиле. Применение сторонних приборов в лучшем случае приведет к неправильным показателям системы.

Как подключить тахометр на двигатель лифан

_________________ Lifan Breez 1. 3 2008г. Продан! Перехожу на Форд Фьюжен! Часовой пояс: UTC + 2 часа Кто сейчас на конференции Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1 Источник Как подключить тахометр к катушке зажигания Тахометр типа ТХ-193 установлен на щитке приборов и прикреплен к нему с помощью двух скоб 40 и гаек 38. Тахометр имеет пластмассовый корпус 20, к которому спереди металлическим хромированным рантом 16 крепятся пластмассовые стеклодержатель 17 и ободок 15 , а сзади тремя винтами прикреплен корпус 37 миллиамперметра. Электронная часть тахометра смонтирована на плате 36 из фольгированного гетинакса. Шкала крепится к корпусу миллиамперметра двумя винтами. На шкале цветными линиями выделены зоны опасных оборотов коленчатого вала. Предварительная зона опасных оборотов (5500—6000) выделена линиями желтого цвета, а зона опасных оборотов (свыше 6000) линиями красного цвета. Шкала прибора освещается лампой 19 типа АМН 12-3, которая вставляется в ламподержатель, привальцованный к верхней части корпуса. Свет от лампы проходит через голубой пластмассовый светофильтр 18, приклеенный к корпусу, затем через зазор между шкалой и корпусом и равномерно освещает шкалу. В нижней части шкалы имеются три отверстия, закрытые цветными пластмассовыми светофильтрами 41, 42 и 43. Через них проходит свет от контрольных ламп типа АМН12-3, которые устанавливаются в отдельных ламподержателях, привальцованных к нижней части корпуса прибора. Для контрольных ламп в нижней части корпуса имеется специальный отсек, разделенный перегородками на три отдельные секции. Принцип действия тахометра основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания двигателя. В четырёхцилиндровом четырёхтактном двигателе за один оборот валика распределителя зажигания контакты прерывателя размыкаются и замыкаются четыре раза (два раза за один оборот коленвала). Следовательно, за один оборот валика в первичной цепи системы зажигания создается четыре импульса тока и напряжения (два импульса за один оборот коленвала). Чем выше частота вращения коленчатого вала двигателя, тем больше частота следования импульсов. Импульсы напряжения в форме затухающей синусоиды (А) снимаются с конца первичной обмотки катушки зажигания и подаются на вход формирователя запускающих импульсов, который состоит из звеньев R1-C1, R2-C2, VI и CЗ-C4. От формирователя запускающие импульсы уже определенной величины и формы (Б) подаются на вход ждущего мультивибратора, собранного на транзисторах V2 и V4. Мультивибратор преобразует их в импульсы тока прямоугольной формы (В) с постоянной амплитудой и длительностью. Эти импульсы проходят через катушку миллиамперметра, включенную в коллекторную цепь транзистора V2. В зависимости от частоты следования импульсов меняется средняя величина силы тока, проходящего через обмотку катушки миллиамперметра, и тем на большую величину отклоняется стрелка прибора. Прибор обеспечивает отклонение стрелки на угол 270° при силе тока 10 мА. Стабилитрон V5 стабилизирует напряжение питания, чтобы его колебания не влияли на точность показаний прибора. Терморезистор RЗ служит для компенсации температурной погрешности прибора. Диод VЗ предназначен для защиты транзистора V2 от пробоя ЭДС самоиндукции, возникающей в обмотке миллиамперметра. Миллиамперметр применен магнитоэлектрического типа. Его магнитная система состоит из постоянного магнита 44, зажатого между двумя магнитопроводами — наружным 47 и внутренним 48. Магнит и магнитопроводы прикреплены к пластмассовому корпусу 37. Внутренний магнитопровод имеет кольцевую часть, которую охватывает катушка 45, закрепленная на держателе 46. Ось миллиамперметра вращается в двух втулках. Передняя втулка закреплена в корпусе 37, а задняя крепится к наружному магнитопроводу 47. Концы оси смазываются при сборке специальной силиконовой жидкостью, которая обладает демпфирующий свойством — гасит колебания стрелки при движении автомобиля. На оси закреплены стрелка, держатель 46 катушки и спиральные пружины. Чтобы уравновесить катушку, у держателя 46 на трех плечах закреплены свинцовые балансировочные грузики. Ток в обмотку катушки подводится через две спиральные пружины, концы которых припаяны к контактным лепесткам текстолитовой шайбы 49, закрепленной на корпусе миллиамперметра. Пружины изолированы друг от друга и от оси пластмассовой дистанционной втулкой. Протекающий по обмотке катушки 45 электрический ток создает вокруг нее магнитное поле. В результате взаимодействия магнитных полей катушки и постоянного магнита 44 на катушку действует сила, которая преодолевает сопротивление пружины и поворачивает ее вместе с осью и стрелкой на некоторый угол. Этот угол тем больше, чем больше величина силы тока, протекающего на обмотке катушки. С 1983 г. несколько изменена схема входной части тахометра (до конденсатора C4). Новый вариант входной части показан на рисунке слева от основной схемы тахометра. Подключение тахометра к подвесным моторам. Тахометр TX-193 отличается хорошей точностью, небольшими габаритами, малым весом, небольшим энергопотреблением и предназначен для работы в условиях повышенной тряски и вибрации. Кроме того, он несравненно дешевле любых имеющихся в продаже специальных тахометров для подвесных лодочных моторов как зарубежного, так и отечественного производства. Все эти качества делают TX-193 весьма привлекательным для измерения частоты вращения коленвала подвесных моторов. Наиболее просто эта задача решается для двухцилиндровых двухтактных подвесных моторов, комплектующихся электростартером и аккумулятором и имеющих одноканальную электронную систему зажигания с двухискровой катушкой зажигания. В таких моторах образуется два импульса зажигания за один оборот коленвала и напряжение бортсети определяется номинальным напряжением аккумулятора и с большой точностью равно 12 V. То есть условия работы тахометра с таким мотором ничем не отличаются от его штатных условий работы на автомобиле. В этом случае вход тахометра соединяется с выводом первичной обмотки высоковольтной катушки зажигания, а питание подаётся с положительной и отрицательной клемм аккумулятора соответственно. Из отечественных моторов в эту категорию попадает только «Вихрь-30» с магдино МБ-22, причём в цепь «+» питания тахометра следует включить тумблер выключения прибора на стоянках для предотвращения разряда аккумулятора. В случае с моторами зарубежного производства «+» питания на тахометр следует подавать через контакты замка зажигания на пульте ДУ, предназначенные именно для питания приборов. Градуировка шкалы прибора при работе с такими моторами полностью сохраняется. (см. примечание) Также довольно просто подключить TX-193 к двухцилиндровым двухтактным моторам с одноканальной ЭСЗ, имеющим генераторную катушку освещения, но не имеющих электростартера. Из отечественных моторов таковыми являются «Вихрь-30Р» и «Нептун-23Э» с магдино МБ-22, а также моторы с самодельной ЭСЗ , описанной на этом сервере. К выходу выпрямителя такого мотора нужно подключить аккумулятор и от аккумулятора запитать прибор через тумблер. Если мотор не оснащён выпрямителем, следует выпрямитель установить. Рекомендуется использовать недорогой и широко рапространённый выпрямитель ВБГ-3 от «Вихрей», либо собрать самодельный выпрямитель по мостовой схеме Греца из четырёх диодов с рабочим напряжением > 50 V и рабочим током > 5 А, например, серии КД-202. В зависимости от места размещения отдельных элементов схемы на судне, в нужных местах устанавливаются разъёмы. Рис. 3. Схема подключения тахометра ТХ-193 к двухцилиндровым двухтактным моторам с одноканальным электронным зажиганием и генераторной катушкой освещения. L1 — катушка электроснабжения мотора; D1 — D4 — выпрямитель; B1 — аккумуляторная батарея; S1 — выключатель; T1 — высоковольтная катушка зажигания мотора. Схема подключения тахометра ВАЗ-2106 «Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из: Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот. Подключение тахометра в карбюраторных ВАЗ 2106 Электрическая цепь счётчика оборотов карбюраторной «шестёрки» В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору Подключение тахометра в инжекторных ВАЗ Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова: Как самостоятельно установить тахометр Подключение через ЭБУ Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки. Монтаж тахометра на транспортное средство с бензиновым ДВС При бесконтактной системе зажигания Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов: Как подключить при контактной системе зажигания Монтаж тахометра на транспортное средство с дизельным ДВС Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра. Схема задней панели тахометра На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания. Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности. Схема включения тахометра от Волги В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство. Схема подключения тахометра ВАЗ-2108 и 2109 Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора. Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте. Назначение и принцип действия тахометра Тахометр – это устройство, которое измеряет количество оборотов двигателя мотоцикла за одну минуту и отображает эту информацию на приборной панели (в удобно читаемом виде). Показания этого прибора необходимы мотоциклисту (особенно начинающему) для: Схема подключения тахометра ВАЗ-2110 Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала. Про датчик тахометра ДПКВ У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала. Почему прыгает тахометр ВАЗ Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть: Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала. Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если не работает тахометр на ВАЗ Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует: Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр. Это прибор, расположенный на передней панели. Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала. Еще он играет и эстетическую роль. Немало автовладельцев любят похвастать современными приборами на панели управления. ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера. У других моделей ВАЗа иные двигателя, поэтому нужно учитывать это при установке тахометров. Измерение импульсов и лежит в основе работы тахометра и напрямую зависит от оборотов двигателя коленчатого вала. Важно: каждой марке автомобиля должен соответствовать свой измерительный прибор, в противном случае показания будут обманными. Как работает тахометр Вид тахометра шестерки сзади А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания. Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания. Устройство механизма На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой. На ней разными цветами обозначены зоны опасных оборотов коленвала: желтым выделена предварительная зона (5500-6000), а красными линиями — зона опасных оборотов (более 6000). Прибор равномерно освещается лампой типа АМН 12-3. В нижней части шкалы имеются три цветных лампочки, указывающих соответственно на: количество зарядки, давление масла и состояние стояночного тормоза. Внутри тахометра находится подвижная катушка с постоянным магнитом, благодаря которому стрелка-показатель импульсов приводится в движение. Устройство является электронным, поэтому питание его производится от зажигания автомобиля. Подключение тахометра ВАЗ 2106 При покупке нового измерителя импульсов должна прилагаться инструкция по подключению прибора. Также найти схемы установки можно в справочниках для автомобилистов. Но все же, если вы не опытный механик и не имели дело с электроникой,- обратитесь на станцию техобслуживания: за небольшую плату вы сэкономите свое время. Из данного видео, вы узнаете, как подключить тахометр! Приятного просмотра. А для желающих заняться «самолечением» схема процесса подключения довольно проста: Это три главных провода. Вспомогательные служат для: Тахометр на мототехнику Как поставить электронный тахометр на мотоцикл? Здесь у владельцев мототранспорта есть выбор: или приобрести готовое оборудование, либо изготовить самостоятельно. Предположим, что есть мотоцикл, есть прибор для контроля оборотов. Но как подключить электронный тахометр? Аппарат ТХ-193 от шестерки для этих целей подходит лучше всего для монтажа на отечественные марки мотоциклов. Если мотоцикл не отечественный и имеется все тот же электронный тахометр, схема подключения немного изменится. В этом случае запитывать придется через замок зажигания. Там есть специальные контакты для этих целей. Если на мотоцикле нет стартера, тогда аккумулятор следует подключать к выходу выпрямителя. А от аккумулятора уже можно через выключатель подать питание непосредственно на тахометр. Если выпрямителя нет, нужно купить. Если нет аккумулятора, можно его поставить. Самый простой вариант – это источник питания от ИБП или старого фонаря. Если подключать измерительный прибор прямо к катушке генератора, тогда он сгорит. Во избежание этого можно попросить соседа-радиолюбителя сделать регулятор напряжения на тиристорах. Источник Видео Счётчик моточасов и тахометр на двигатель Lifan для мотоблока и другой техники! Тахометр на Лифан 29 л с Самодельный трактор.Процесс сборки.Подключение тахометра #107 Установка тахометра на лодочный мотор Обзор и подключение цифрового тахометра и счётчика моточасов Тахометр счётчик моточасов для мотоблока. Установка. Как подключить тахометр на самодельную технику. Тахометр Ваз Датчик тахометра для дизельного и бензинового двигателя (на маховик) Viper zs200n установка тахометра #2 Посылка с поднебесной. Подключение тахометра Поделиться или сохранить к себе:

установка и подключение Как подключить электронный тахометр

Первым автомобилем из семейства Жигулей, оснащенным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр используется для измерения частоты вращения коленчатого вала. Представляет собой счетчик оборотов, показывающий их количество путем отклонения стрелки шкалы на определенный угол. Также тахометр незаменим при регулировке карбюратора – его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. В состав такого тахометра входят:

• пластиковый цилиндрический корпус со стеклянным держателем;
• шкала, разделенная на зоны безопасных и опасных режимов;
• лампы подсветки;
• миллиамперметр, на валу которого закреплена стрелка;
• электронная печатная плата.

Принцип его работы основан на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала распределителя, соответствующий двум оборотам коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются устройством с конечного вывода первичной обмотки катушки зажигания. Проходя через части электронной платы, их форма преобразуется из синусоидальной в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов увеличивается или уменьшается. Стрелка прибора точно реагирует на эти изменения. Чем больше ток, тем больше стрелка отклоняется вправо и наоборот.

Подключение тахометра в карбюратор ВАЗ 2106

Электрическая цепь счетчика оборотов карбюратора «шестерка»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра на впрыск ВАЗ

Следует учитывать, что цвета проводов и их назначение могут отличаться в зависимости от производителя прибора, но для стандарта «ТХ-193», который обычно используется в «шестерках», схема следующая:

• Для подключения подсветки необходим белый кабель.
• Красный провод подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при включении зажигания.
• Для подключения к кузову автомобиля необходим белый кабель с черным обрывом.
• Коричневый провод подключается к контакту K + на катушке.
• Черный провод подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для подключения к регулятору давления моторной жидкости, установленному слева от двигателя.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что система подачи топлива — инжектор или карбюратор — особой роли здесь не играет. Как известно, в настоящее время наиболее распространены автомобили со следующими типами двигателей: бензиновый или дизельный. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, а точнее импульсы, которые здесь возникают. Однако конструкция дизельных силовых установок не предусматривает этого агрегата. Соответственно здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а с генератора.

Первые два провода (12-вольтовый и Сигнал) — к контактам «В» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. Тахометр ВАЗ;
бортовой компьютер
2. ;
3. Контроллер ЭСУД;
4. датчик положения коленчатого вала;
Модуль зажигания
5. .

Тахометр ВАЗ 2110 — с четырьмя выводами: если он на автомобиле с впрыском, то подключается не к зажиганию (вход 2), а к ЭБУ с предусмотренным для этого дополнительным выходом (вход 1) — и в этом случае он считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-цилиндрового двигателя, нельзя устанавливать на другой, т. к. показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

О датчике тахометра ДПКВ

Тахометр имеет датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для считывания оборотов коленчатого вала, но и для определения его положения в определенный момент, что необходимо электронному блоку управления для обеспечения корректной работы силового агрегата. При прохождении металлического предмета вблизи сердечника датчика в нем генерируется электрический импульс, который передается на электронный блок управления двигателем. Роль такого объекта в силовом агрегате автомобиля играет шестерня коленчатого вала.

Почему прыгает тахометр ВАЗ

Часто бывает, что стрелка начинает дергаться. Если машина инжекторная, то поиск неисправности заключается в подключении диагностического сканера и проверке систем двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются признаком неисправностей, связанных с его электрической цепью. Причинами такого поведения устройства могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, либо бегунка;
4. износ подшипника вала распределителя;
5. короткое замыкание красного провода, питающего устройство, на массу автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Аналогичная проблема решается зачисткой контактов, заменой крышки распределителя зажигания, бегунка, опорного подшипника, восстановлением целостности изоляции питающего провода устройства, заменой датчика коленвала.

Еще один скачок может быть из-за неработоспособности конденсатора, расположенного в нижней части прерывателя. Конденсатор может быть пробит или его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно отсутствие реакции стрелки связано с нарушением контакта в разъемах основных проводов его подключения, либо повреждением проводки схема. Первым делом необходимо:

• Осмотреть крепление проводника в коричневой изоляции к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода устраните проблему, зачистив проблемные места, обработав их антикоррозионной жидкостью, подтянув гайку крепления.
• Проверить надежность соединения черно-белого провода с «массой» автомобиля. В случае нарушения контакта зачистите провод и поверхность, к которой он крепится.
• С помощью тестера определить, подается ли напряжение на красный провод при включенном зажигании. При отсутствии напряжения проверьте исправность предохранителя Ф-9, отвечающего за целостность цепи щитка приборов, а также состояние контактов замка зажигания.
• Разберите панель приборов и проверьте контактные соединения в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к устройству.

Автомобильный тахометр — измерительный прибор, устанавливаемый на автомобиле и показывающий частоту вращения коленчатого вала в двигателе. Единицей измерения является количество оборотов в минуту. Основная функция прибора – следить за уровнем частоты вращения коленчатого вала. Это необходимо для предотвращения превышения максимально допустимого значения для оптимальной работы двигателя.

Стабильное срабатывание тахометра при работающем двигателе способствует снижению износа двигателя. Каждый раз, когда стрелка тахометра приближается к предельной зоне, водитель переключается на повышенную передачу. Тахометры — регуляторы холостого хода двигателя и движения. Как показывает практика, тахометр можно установить на автомобиль любой марки вне зависимости от того, входил он в его комплектацию или нет. И неважно, какой двигатель установлен на автомобиле – бензиновый или дизельный. В случае выхода из строя его всегда можно заменить на новый.

На автомобиле, оборудованном штатной системой зажигания, выносные тахометры устанавливаются на видном месте, удобнее всего возле приборной панели. Черный минусовой провод подключается к кузову автомобиля. Красная клемма служит линией передачи питания тахометра, она подключается к клемме замка зажигания, показывая 12В в момент самого зажигания. Третий провод подключается к клемме катушки, к которой также подключается распределитель зажигания (если система зажигания контактная, если бесконтактная, то к клемме подключается выключатель). Этот провод отвечает за измерение показаний на тахометре. Если система тахометра оснащена подсветкой шкалы в ночное время, ею можно управлять с помощью выключателя габаритных огней.

Дизельная система установки выносного тахометра тоже не проблема. При этом измерительный выход тахометра подключается на генераторе к клемме со знаком «Ш». Если эта клемма отсутствует, ее можно снять самостоятельно с помощью плотно изолированного провода. Для начала придется снять генератор, а потом еще и разобрать. Таким образом, будут видны три провода, отходящие от обмотки и идущие к встроенному выпрямителю. К любому из них можно подключить тахометр, предварительно заизолировав и удлинив его для вывода вне генератора. В конце генератор следует собрать в обратном порядке. Обязательно нужно следить, чтобы выведенный провод не касался движущихся частей.

Подключение тахометра к указанной системе не означает, что он будет точно показывать скорость вращения. Многие из последних тахометров по-разному считают импульсы от двигателя. Для бензиновых генераторов получается одно значение, для дизельных генераторов другое. Поэтому перед тем, как купить тахометр для своего автомобиля, следует выяснить, подходит ли выбранный вами прибор для вашей модели. Но есть универсальные тахометры со встроенным переключателем, позволяющим без повреждений подключать его к разным типам двигателей (от 2-х до 8-ми цилиндровых бензиновых и дизельных).

Каждый современный водитель должен иметь хотя бы базовое представление о том, как подключить тахометр. Несмотря на то, что данное устройство не является обязательным оборудованием, его использование позволяет значительно продлить срок эксплуатации двигателя, избежав дорогостоящего ремонта или преждевременной замены мотора.

Преимущества использования тахометра

Тахометр непрерывно информирует водителя о частоте вращения коленчатого вала, тем самым помогая выбрать оптимальное время для переключения передач. Также показания тахометра позволяют автомобилисту производить точную настройку карбюратора и других важных устройств автомобиля во время работы двигателя внутреннего сгорания на неподвижном автомобиле.

Типы тахометров

Тахометры делятся на два типа:

• Стандартные тахометры. Устанавливается на заводе в приборную панель автомобиля. Большинство автомобилей оснащены этим типом приборов.
• Выносные тахометры. В подавляющем большинстве случаев они служат альтернативой отсутствующему эталонному измерительному прибору, реже используются как элемент настройки. Выносные тахометры устанавливаются непосредственно на приборную панель автомобиля.

Как самостоятельно установить тахометр

Процесс установки тахометра на бензиновый автомобиль отличается от установки этого тахометра на дизельный двигатель. Исходя из этого, в статье будут рассмотрены оба способа установки.

Установка тахометра на а/м с бензиновым двигателем

Если к устройству прилагается схема подключения тахометра, настоятельно рекомендуется ее подробно изучить и выполнить подключение согласно сопроводительной документации. При отсутствии схемы монтаж устройства производится в несколько этапов:

1. Устройство, в зависимости от типа, крепится либо в соответствующем посадочном месте на приборной панели, либо на ее поверхности.
2. Провод черного цвета подключается к кузову (массе) автомобиля.
3. Красный провод подключается к клемме выключателя зажигания, на которую подается напряжение 12 В при включенном зажигании.
4. Третий провод устройства может быть окрашен в любой цвет. Его нужно подключать с учетом того, какая система зажигания установлена ​​на автомобиле. Если система контактная, тахометр необходимо подключить к прерывателю трамблера. При бесконтактной системе зажигания устройство подключается к выключателю напряжения.
5. Для обеспечения подсветки дисплея, если это предусмотрено производителем, устройство должно быть подключено к специальной клемме на замке зажигания.

Установка тахометра на а/м с дизельным двигателем внутреннего сгорания

Устройство должно быть подключено к генератору, поэтому установку тахометра лучше проводить на смотровой яме или эстакаде. Перед началом работы демонтируется защита генератора. Далее на генераторе нужно найти клемму с латинской буквой «w» и подключить к ней выходной провод тахометра.

На следующем этапе замыкается контакт, который отходит от масляного насоса. Это действие выполняется для того, чтобы тахометр давал достоверные показания.

Следует отметить, что иногда не удается найти клемму генератора с латинской буквой «w». В этом случае нужно разобрать генератор, подключить один из трех проводов, соединяющих обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратном порядке.

В заключение следует отметить, что установка тахометра не очень сложная работа, однако приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля, категорически не рекомендуется. Не имея твердой уверенности в собственных силах, лучше всего отдать автомобиль в распоряжение квалифицированных сотрудников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Видео

Порядок установки тахометра с ВАЗ 2106 на ВАЗ 2105:

Вынуть тахометр и подходящие клеммы. Можно купить и установить как новый прибор (его цена в эквиваленте 30-50$), так и недорогой б/у тахометр.

• Вам понадобится только набор быстроразъемных клемм. Их можно купить в любом магазине автоэлектрики за эквивалент 2-3$. Имейте в виду, что размер провода обычно составляет 0,5-1,0 мм², поэтому подбирайте клеммы правильного размера.

Отрегулируйте тахометр по количеству цилиндров вашего двигателя. Новые тахометры обычно предназначены для работы с четырех-, шести- или восьмицилиндровыми двигателями. Для регулировки нужно снять крышку с задней части устройства, под которой спрятаны переключатели установки количества цилиндров.

• Переведите переключатели в положение, соответствующее количеству цилиндров вашего двигателя. Снимайте и устанавливайте крышку осторожно, чтобы не повредить внутреннюю проводку тахометра. При необходимости используйте в процессе отвертку.
• Чаще всего всего два переключателя — №1 и №2. В большинстве случаев схема следующая: для четырехцилиндрового двигателя оба переключателя должны быть повернуты вниз, для восьмицилиндрового двигателя — оба вверх, а для шестицилиндрового двигателя №2 нужно сдвинуть вниз, а №1 вверх. Как бы то ни было, если у вас новый тахометр, то перед настройкой внимательно прочитайте инструкцию.

Найдите выходной провод распределителя зажигания (распределителя) под капотом. В зависимости от конструкции двигателя по этому проводу может протекать как переменный, так и постоянный ток; то же самое относится и к другим проводам, подсоединенным к тахометру (зажигание, фары и т. д.). Очень важно ничего не перепутать и подключить именно те провода, которые требуются к устройству. Поэтому для предварительной проверки может понадобиться мультиметр и руководство по ремонту автомобиля с электрической схемой.

• Следует отметить, что некоторые новые тахометры не совместимы с высоковольтными проводами с цельнометаллической токопроводящей жилой, поэтому подключение прибора без предварительного прочтения инструкции может быть опасным.

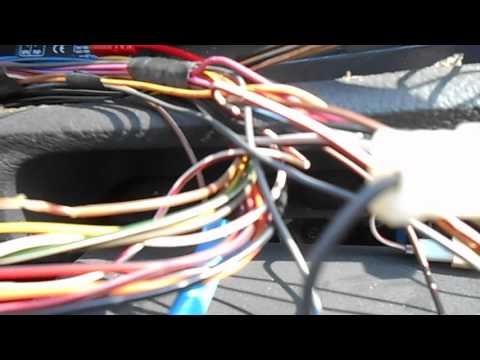

Проверьте подключение. Перед окончательной установкой тахометра на рулевую колонку неплохо было бы подключить все провода, завести двигатель и убедиться, что все работает как надо. Не сверлите монтажные отверстия, не проверив правильность соединений. Если проблем нет, то после подключения всех проводов тахометра (включая массу) прибор после запуска двигателя должен выдавать точное значение оборотов двигателя и менять показания по мере нажатия на педаль газа.

• Подключите тахометр к массе. Подсоедините провод заземления, выходящий из устройства, к кузову автомобиля. Не обязательно тянуть провод до минусовой клеммы аккумулятора. К этой клемме толстым кабелем уже подключен почти весь кузов автомобиля. Просто проложите провод массы тахометра в ту точку на кузове, где его будет удобнее подключать.
• Подсоедините соответствующий провод тахометра к выходу распределителя зажигания. Особенность этого провода в том, что его придется пропускать через перегородку моторного отсека, так как он должен идти напрямую к двигателю. Расположение точки подключения этого провода может различаться в зависимости от двигателя.

Тахометр — это устройство, которое показывает циклы вращения коленчатого вала двигателя. Устанавливается практически на все современные модели автомобилей. Отлично помогает водителю правильно эксплуатировать двигатель, так как тягово-мощностные характеристики его (двигателя) сильно зависят от оборотов коленчатого вала. При отсутствии такого прибора на панели или неисправности штатного тахометра допускается установка и подключение выносного тахометра как на бензиновый, так и на дизельный двигатель.

Вам понадобится

• тахометр, электросхема автомобиля, набор ключей и отверток, провод, изолента.

Инструкции

1. Эмпирическое правило для всех электронных и электромеханических тахометров заключается в том, что они считывают количество ударов, поступающих на катушку зажигания (в бензиновых двигателях) или из общего «W» генератора (в дизельных двигателях). Количество ударов, поступающих от всего этого генератора (при одинаковых циклах двигателя), примерно в 6 раз превышает количество ударов, поступающих на катушку зажигания. Поэтому при покупке тахометра обязательно уточните у дилера, будет ли корректно работать этот прибор на вашем автомобиле. Существуют универсальные тахометры, в которых установлен специальный переключатель, позволяющий подключать прибор к двигателям различных типов (дизельно-бензиновые, 2-х, 4-х, 5-ти, 6-ти, 8-ми цилиндровые).

2. Для подключения тахометра в автомобиле с системой зажигания установите и закрепите его в удобном для вас месте на приборной панели или рядом с ней. Общий минус (черный) подключается к массе автомобиля (кузову). Подключить плюс питания (алого цвета) к клемме замка зажигания, на которой возникает напряжение 12 вольт при включении системы зажигания. Подключите 3-й провод (вход тахометра) к клемме катушки зажигания, которая подключена к прерывателю распределителя (контактная система зажигания) или к выключателю (бесконтактная система зажигания). На многих моделях выносных тахометров ночью прибор подсвечивается. Подсоедините провод подсветки тахометра к переключателю габаритов автомобиля.

3. На дизельном двигателе подсоедините входной провод тахометра к клемме «W» на генераторе. Если у вашего генератора такой клеммы нет, выведите ее идеально изолированным проводом. Для этого снимите и разберите генератор. От обмотки к встроенному выпрямителю генератора идут три провода. Подключитесь к любому из этих 3 проводов и осторожно вытащите провод. Соберите генератор, следите за тем, чтобы провод не касался движущихся частей.

Если конструкция вашей штатной приборной панели не предусматривает наличие тахометр , этот дефект легко исправить. Для того чтобы соорудить крепкий и красивый корпус на тахометр , вам понадобится немного усидчивости, простые инструменты и примитивные подручные материалы.

Вам потребуется

• — тахометр подходящей модели
• — жестяная банка подходящего диаметра
• — ножницы по металлу
• — эпоксидный клей
• — пенополиуретан
• — стекловолокно
• — краситель
• — наждачная бумага
• — Нож канцелярский или любой другой острый
• — шило или долото
• — замазка
• — двухсторонний автомобильный скотч
• — фен бытовой
• — маленький резиновый шпатель

Инструкции

1. Сделать оболочку пустой. Для этого вам нужно будет вставить тахометр в жестяную банку подходящего размера, а затем ножницами по металлу ровно и аккуратно отрезать излишки жести. Будьте внимательны, чтобы срез получился ровным, без зазубрин и заусенцев, наоборот, тогда вам либо придется потратить много времени и сил на шлифовку края детали, либо делать новую заготовку.

2. Заполните дно банки пенополиуретаном. Это скорректирует «прилегание» вашего тахометра к корпусу и дополнительно укрепит деталь. Дополнительно нанесите слой пенополиуретана на внешнюю часть корпуса в том месте, где примерно будет крепиться тахометр к приборной панели.

3. Сформируйте предстоящий корпус. Позже, после того, как вы дадите пенополиуретану высохнуть (это круче, чем пускать всех на этот процесс в течение суток), срежьте излишки пенопласта ножом. Внутри у вас должно быть достаточно места для тахометра. Снаружи пенопласт нужно обрезать, чтобы получилась «ножка», которую мы позже приклеим к приборной панели. Не забудьте также сделать отверстие для проводов. тахометр Самое сложное позади. Переходим к отделочным работам.

4. Отшлифуйте заготовку. Наждачной бумагой сгладить неровности и шероховатости на поверхности пенопласта, а также снять с банки глянцевый слой краски.

5. Усилить корпус заготовки. Для этого нужно будет покрыть предстоящий корпус тахометра стеклотканью, которую затем следует обработать эпоксидным клеем. Чтобы клей полностью высох, заготовку следует оставить в прохладном проветриваемом помещении на сутки.

6. Зашпаклевать заготовку. Шпаклевка поможет скрыть все изъяны и неровности и подготовит кузов тахометр к окрашиванию.

7. Покраска корпуса Тахометр … Покройте деталь одним или двумя слоями краски под цвет приборной панели. При необходимости после полного высыхания краски (см. инструкцию производителя лакокрасочного материала) покройте деталь одним или двумя слоями лака.

8. Установить тахометр. Поместите тахометр в готовый корпус, проведите провода через оставленное для них отверстие и подключите их. Если тахометр работает правильно, то его корпус необходимо укрепить на приборной панели. С помощью бытового фена прогрейте поверхность приборной панели и закрепите свой новейший тахометр двухсторонним автомобильным скотчем.

Похожие видео

Внимание!
Убедитесь, что тахометр работает правильно, прежде чем прикреплять его к приборной панели!

Крутящий момент, мощность, расход топлива двигателя в значительной степени зависят от частоты тактов коленчатого вала двигателя. Тахометр — устройство, позволяющее водителю автомобиля контролировать в режиме реального времени текущие параметры тактов коленчатого вала. Это устройство устанавливается не на все модели автомобилей. В зависимости от модели тахометр можно подключить к электросхеме автомобиля несколькими способами.

Вам потребуется

• электромеханический или электронный тахометр, часовой механический тахометр

Инструкции

1. Многие из этих устройств определяют циклы двигателя по количеству тактов в системе зажигания. При подключении к различным системам зажигания (контактным, контактно-электронным, бесконтактным электронным) используются разные способы регистрации этих ударов.

2. Для установки электромеханического тахометра в автомобиль с контактной системой зажигания соедините минусовую сумму с массой автомобиля. Подсоедините положительный провод питания к клемме в замке зажигания, на которую подается напряжение при включении системы зажигания. Подключите сигнальный провод к клемме катушки зажигания, к которой подключен прерыватель распределителя. На этой клемме при вращении коленчатого вала двигателя образуются толчки определенной формы. Эти толчки регистрирует тахометр и по ним определяет текущие циклы мотора.

3. Для подключения электронного тахометра подключите его питание так же, как описано выше. Подключите сигнальный провод такого тахометра к специальной металлической платформе, закрепленной на высоковольтном проводе. В зависимости от устройства тахометра эта площадка крепится на центральном высоковольтном проводе или на том, который идет от трамблера-распределителя к 1 цилиндру мотора. Тщательно изолируйте этот участок, следите, чтобы он не касался «массы» автомобиля. Точное место крепления сигнального провода определите, ознакомившись с инструкцией к устанавливаемому устройству.

4. После установки и подключения тахометра проверьте правильность его показаний. Запустите двигатель автомобиля. Установите его циклы в пределах 2500 об/мин. Через специальный удлинитель коснитесь храповой оси на коленчатом валу двигателя механическим часовым датчиком тахометра. Прочтите его показания. Они не должны отличаться от показаний установленного тахометра более чем на 5%. Таким образом, проверьте правильность показаний установленного тахометра на разных циклах работы мотора.

Видео по теме

Тахометр марка ТХ-193 от автомобиля ВАЗ-2106 более классная, чем любая, подходящая для установки на отечественные мотоциклы благодаря своей точности, малогабаритности, небольшому весу, малому энергопотреблению и приспособленность к работе в условиях тряски и вибрации. Кроме того, данная модель тахометра имеет невысокую стоимость по сравнению со специализированными мотоциклетными тахометрами .

Вам понадобится

• — тахометр ТХ-193 от ВАЗ-2106.

Инструкции

1. Подключение тахометра к двухтактному двухцилиндровому мотоциклу, оборудованному электростартером, аккумуляторной батареей и одноканальной электронной системой зажигания с двухискровой катушкой зажигания принципиально не отличается от штатного подключения на автомобиле ВАЗ-2106 . Вход тахометра совместить с выходом первичной обмотки высоковольтной катушки зажигания, а питание от аккумулятора подключить с помощью плюсового и минусового проводов. Вставьте выключатель в плюсовой провод, чтобы аккумулятор не разрядился на стоянке. Если мотоцикл иностранного производства, подключить питание тахометра через замок зажигания. Он должен иметь соответствующие контакты для подключения дополнительных устройств.

2. Если двухцилиндровый, двухтактный мотоцикл с одноканальным зажиганием не имеет электростартера, подключите аккумулятор к выходу выпрямителя, а от аккумулятора подключите питание к тахометру через выключатель. Если на вашем мотоцикле нет выпрямителя, установите его. Для этого приобретите выпрямитель, подходящий к конструкции мотоцикла.

3. Если мотоцикл не оборудован аккумулятором (мопед, старый мотоцикл), установите на него аккумулятор. В особо простом варианте выберите аккумулятор от источника бесперебойного питания, от аккумуляторного фонарика или небольшой мотоциклетный аккумулятор. Подключение тахометра без аккумулятора напрямую к катушке генератора приведет к повреждению тахометра. Для этого придется собрать или заказать у знакомого радиолюбителя тиристорный регулятор напряжения с параллельным соединением тиристоров.

4. Для подключения тахометра к двухцилиндровому мотоциклу с двухканальным зажиганием подайте на тахометр стабильное напряжение при поддержке описанного выше регулятора напряжения, убедитесь, что вход тахометра запитан от обоих цилиндров. Для выполнения последних данных продублируйте входную цепь тахометра, просверлив отверстие в задней части прибора. Через это отверстие проложите вход для принадлежностей к винту с проволочной опорой.

5. Подсоедините тахометр к трехцилиндровому мотоциклу так же, как к двухцилиндровому мотоциклу с двойным зажиганием. Системы зажигания трехцилиндровых двигателей, как обычно, трехканальные. Подайте удары на вход тахометра от любых 2-х катушек зажигания из 3-х. Интервалы ударов будут неравномерными, но на точность измерения это не повлияет. На четырех- или шестицилиндровый мотоцикл допустимо подключение тахометра, но для такого мотоцикла лучше всего будет установить фирменный тахометр, предназначенный для этого мотора.

6. Труднее всех подключить тахометр к одноцилиндровому мотоциклу. Для этого разберите тахометр, снимите его электрическую цепь и подстройте резистор R7 для повышения восприимчивости прибора. Если пределов регулировки недостаточно, удвойте емкость конденсатора С5 и повторите попытку подстройки резистора, сравнивая показания тахометра ТХ-193 с показаниями эталонного тахометра.

Тахометр — это устройство, которое способно отображать информацию о количестве циклов коленчатого вала. Это устройство должно строго стоять на автомобилях с форсированными двигателями. Допускается определение наилучшего режима работы двигателя.

Инструкции

1. Довольно много людей покупают российские автомобили, чтобы создавать их гоночные версии для участия в соревнованиях. В этом случае без тахометра тоже не обойтись. При подключении устройства к автомобилю ВАЗ необходимо учитывать ряд особенностей.

2. Всем проще подключить устройство через металлический кабель. Он, в свою очередь, идет к мотору. Если вы хотите установить тахометр на карбюраторный автомобиль, то вам необходимо произвести подключение к системе зажигания. В результате частота ударов преобразуется в электромагнитное поле. Этот сигнал будет обрабатываться специализированным электронным устройством и отображаться на электронном тахометре.

3. Также при установке следует учитывать тип двигателя. Например, в четырехтактном четырехцилиндровом двигателе один оборот коленчатого вала соответствует двум ударам. В результате они преобразуются в сигнал. Он будет отображаться на устройстве.

4. На инжекторных автомобилях тахометр устанавливается совсем по другому. Подключается к контроллеру электронной системы управления двигателем. При этом толчки будут считываться естественно с контроллера, который получает данные с датчика положения коленчатого вала. Тахометр не является незаменимым прибором, однако многие водители предпочитают использовать его во время вождения. Этот прибор крайне удобен для новичков, не умеющих «на слух» определять мотоциклы. Также при покупке тахометра обязательно стоит обратить внимание на марки автомобилей, на которые он может быть установлен. Традиционно эта информация содержится на коробке устройства. В противном случае это может привести к неверным показаниям. В некоторых случаях возникают важные задачи с проводкой автомобиля, исключительно на инжекторных двигателях.

Видео по теме

Тахометр является одним из самых важных устройств в автомобиле. Это позволяет постоянно контролировать уровень мотоциклов. Однако в дали не каждая комплектация авто имеет штатный тахометр. Следовательно, у многих автомобилистов возникает вопрос о том, как подключить это устройство к инжекторному двигателю.

Вам потребуется

• — выносной тахометр;
• — новая приборная панель со встроенным тахометром;
• — набор инструментов;
• — паяльник;
• — хлопчатобумажные перчатки.

Инструкции

1. Найдите мастера по ремонту и техническому обслуживанию вашего автомобиля. В ней вы сможете найти инструкцию по установке и снятию штатного тахометра для инжекторной модели вашего автомобиля.

2. Вы узнаете, есть ли штатные панели приборов с тахометром для вашего автомобиля. Если таковые имеются, то самый безупречный и простой вариант – купить и установить такую ​​плату вместо той, что сейчас установлена ​​в вашем автомобиле.

3. Для установки новой приборной панели со встроенным тахометром необходимо частично или полностью разобрать торпеду. Каждая модель автомобиля имеет свои индивидуальные особенности при снятии платы. На некоторых автомобилях нужно отсоединить всю торпеду, а на других достаточно снять защитный козырек над приборной панелью, открутить винты крепления креплений.

4. Вам необходимо подключить новую приборную панель по схеме, приведенной в прилагаемой инструкции. Не забудьте перед установкой снять «минусовую» клемму с аккумулятора.

5. Приобретите и установите внешний тахометр прикуривателя. Такой прибор позволяет измерять количество циклов по изменению тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя, здоровенный, потому что требует минимум усилий для установки.

6. Однако есть у него и небольшой минус — погрешность измерения. Это связано с тем, что каждый металл имеет свое значение сопротивления.

7. Подсоедините тахометр напрямую к проводам прикуривателя, если хотите добиться минимальной погрешности. Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра к проводам, идущим от системы питания автомобиля, соблюдая соответствие цветов.

8. Для наиболее точного измерения циклов двигателя подключите внешний тахометр к катушке зажигания. Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Среди них отделите те провода, которые идут на катушку. Их должно быть по четыре штуки. Одну припаяйте к «плюсу», а остальные в соответствии с цветом самого провода.

9. Обратитесь в сервис, если не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для вашего автомобиля. Использование сторонних устройств в лучшем случае приведет к некорректной работе системы.

Не работает тахометр, почему не работает тахометр, как починить своими руками. Как заменить тахометр.

Устройство тахометра, причины его неисправности и замена своими руками.

Тахометром называют устройство, предназначенное для измерения частоты вращения коленчатого вала, которое помогает автомобилисту управлять транспортным средством и выбирать оптимальные моменты для переключения передач. Сегодня практически все автомобили оснащены автомобильным тахометром, и его популярность вызвана вовсе не его повышением комфорта, а результатом внедрения новейших экологических норм, необходимых для снижения расхода горючих и уменьшения вредных выбросов. выбросы в атмосферу.

Кроме того, тахометр способен отслеживать, чтобы количество оборотов двигателя не стало критическим, что в скором времени может привести к выходу мотора из строя с последующим его дорогостоящим ремонтом. Хотя водители и привыкли к тахометру, большинство из них имеют лишь поверхностное представление о таком механизме. Предлагаю разобраться подробнее.

Устройство тахометра

Независимо от схемы, используемой в автомобиле, тахометр работает одинаково — в его основе лежит датчик, измеряющий обороты коленчатого вала и формирующий оптимальную частоту импульсов в одну секунду.

В остальном система этого устройства зависит от определенной модели автомобиля и технических моментов, которые были использованы при разработке инженерами.

Если быть точнее, то отличия видны в конструкции датчика.

Наиболее популярными являются тахометры, за основу которых взяты магнитные устройства, фиксирующие прохождение определенной точки коленчатого вала возле контрольного устройства.

Также возможно использование оптопары — электронного датчика, который формирует пучок света и анализирует его отражение от ближайшего предмета.

Кроме того, универсальные тахометры имеют шкалу, на которой отображаются данные, полученные датчиком.

Обычно на современных машинах тахометры входят в штатную комплектацию автомобиля и называются штатными.

Переключатель, как правило, аналогичен размеру спидометра и другим знакам, а электронный тахометр либо вмонтирован в другие приборы, либо расположен в небольшом окошке.

Такой штатный прибор очень удобен в использовании, так как автомобилисту не нужно нарушать привычный порядок действий или надолго отвлекаться от дороги.

При отсутствии штатного устройства, его неисправности или несоответствии запросам водителя в автомобиль может быть встроен выносной тахометр.

Устанавливаются на специальные замки — скобы, ножки или липучки.

Приобрести такое устройство можно, как правило, в магазинах, специализирующихся на тюнинговых аксессуарах.

Их могут использовать как обычные автомобилисты, так и гонщики, которые участвуют в различных соревнованиях.

Помогает им все время держать в поле зрения текущее состояние двигателя, что позволит своевременно переключать передачи и не терять динамику автомобиля.

Основные причины поломки и способы их устранения

Способ ремонта тахометра напрямую зависит от причины его выхода из строя. Изменение проблемы следующими способами:

1. Если у вас установлен электронный тахометр, прибор может не работать из-за поломки светодиодного экрана. Часто это происходит в результате длительной эксплуатации устройства и восстановить его невозможно. Единственный выход из такой ситуации – замена дисплея.

2. При ухудшении контактов или неисправности проводки теряется источник импульсов от двигателя к устройству. Чтобы самостоятельно определить такую ​​неисправность, осмотрите электрические провода. При незначительных трещинах проводку можно поискать, однако при серьезных обрывах без замены проводов не обойтись.

3. Если неисправен датчик крутящего момента двигателя, стрелка тахометра будет прыгать из стороны в сторону. Обычно после замены этой детали тахометр снова будет нормально работать.

Причины, которые мы перечислили выше, являются наиболее актуальными и распространенными, их достаточно легко и быстро можно устранить самостоятельно. Однако если вы произвели осмотр, но причины неработоспособности тахометра не обнаружены, необходимо обратиться за помощью в специализированный сервис, где источник проблемы определит и устранит в кратчайшие сроки.

Выбор нового тахометра, как проверить его на работоспособность

Самый популярный и актуальный тип автомобильного тахометра – стрелочный или механический тахометр.

Отличается использованием индукционной магнитной катушки, отвечающей за перемещение указателя по циферблату и его поворот.

Такие тахометры считаются довольно сложными и требующими слишком точной настройки при установке и ремонте.

Хотя это устройство считается механическим, для его работы все же требуется электричество. Вы можете легко проверить это.

Для этого необходимо просто выключить зажигание во время движения автомобиля и повернуть ключ до полного открытия боковой цепи, при этом спидометр останется в рабочем состоянии, а тахометр будет отключен.

Цифровые тахометры применяют диодный или жидкокристаллический индикатор, на который выводится измеряемый показатель.

На вид шкала, обычная цифровая панель, очень похожа на дисплей калькулятора или стрелочный механизм с графикой современности.

Цифровые приборы чаще используют оптронные, реже — магнитные датчики.

Это связано с тем, что такое устройство гораздо лучше согласуется с аналого-цифровым преобразователем.

Отклонения в электронных механизмах чуть меньше аналога, например, на 5000 об/мин погрешность составляет 2-4%.

Вспомогательные инструменты

Заменить тахометр самостоятельно очень просто, для этого достаточно вооружиться обычной отверткой.

Замена тахометра своими руками

Перед подключением тахометра к двигателю автомобиля следует узнать у профессионалов, подойдет ли данный прибор к модели вашего автомобиля.

Необходимо установить непосредственно на приборную панель или рядом с ней.

Черный минусовой провод подключается к кузову, а плюсовой красный — к клемме в замке зажигания, на которой находится напряжение 12 вольт.

Провод ввода прибора необходимо подключить к клемме травера травера либо выключателя, все зависит от типа зажигательной системы.

В случае представленной подсветки ее провод необходимо подключить к выключателям габаритов.

Если на вашем автомобиле установлен дизельный двигатель, вы подключаете входной провод к клемме W.

Иногда может отсутствовать в генераторе. В такой ситуации необходимо вывести его изолированным проводом.

Для этого необходимо снять блок и разобрать его.

Как только вы это сделаете, вы увидите три провода, которые идут от обмотки к выпрямителю генератора. К одному из них можно подключить провод с изоляцией.

Затем нужно собрать генератор обратно.

Если спросить у водителей, нужен ли тахометр в машине, можно услышать самые разные ответы.

Но, тем не менее, можно прийти к одному знаменателю – тахометр – достаточно важный прибор в транспортном средстве, способный повысить комфорт при вождении, хотя, в ряде случаев, можно обойтись и без него.

Тахометр будет очень полезен новичкам, которые еще не умеют переключать ступени «на слух», а также автомобилистам, которые заботятся об оптимизации расхода топлива и пытаются улучшить динамику автомобиля.

Именно поэтому штатный тахометр не входит в комплектацию вашего автомобиля, его желательно купить.

Как было сказано выше, установка тахометра не является сложным процессом и для его выполнения не нужны какие-либо специальные навыки или оборудование.

Каждый водитель может заменить тахометр самостоятельно, в моем гараже.

Однако, если по каким-то причинам вы не можете сделать это самостоятельно, вы всегда можете обратиться к профильным специалистам.

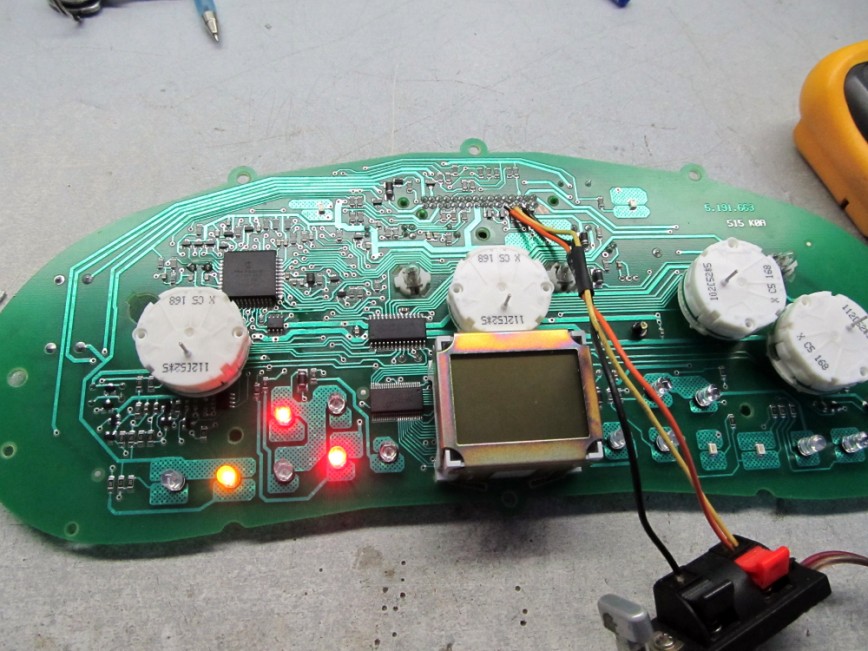

Виды приборных панелей ваз 2110. Основные обозначения значков на приборной панели ваз. Как легко и правильно снять старую «приборку»

Наличие значков на приборной панели играет одну из важнейших ролей при вождении автомобиля. Они отвечают не только за навигацию по системам автомобиля, но и своевременно сообщают о возникновении любых неисправностей, поломок и неправильной эксплуатации транспортного средства. Именно поэтому каждому автолюбителю необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на приборной панели вы сможете вовремя среагировать, что убережет вас от попадания в сложную ситуацию. Часто индикаторы выполняют лишь роль своеобразного сигнализатора, но при их срабатывании лучше всего сразу ехать в гараж на ремонт или обратиться за помощью в автосервис.

Назначение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) расположены непосредственно на левой стороне самой панели. Эту часть приборной панели водители часто называют «торпедой». Приборная панель также содержит переключатели различных функций и типов и набор контрольных ламп. Они отвечают за контроль работы осветительного оборудования, обогревателя и других важных узлов.

В первую очередь при осмотре приборной панели в глаза падает разнообразие стрелочных приборов и индикаторов под ними, которые снабжены небольшим электронным цифровым окошком и набором сигнальных ламп с различными функциями. Основными элементами здесь являются:

• Образец индукционного спидометра;
• Модель с тахометром;
• Стрелка-указатель регулировки температуры охлаждающей жидкости;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждое из устройств подробнее.

Совет: если не работают лампочки, индикаторы и стрелочные индикаторы, то проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

Индукционный спидометр Легенда

Модели с индукционным спидометром получают показания скорости от датчиков, расположенных непосредственно в конструкции трансмиссии. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/ч.

Значением деления является показание 10 км/ч. Однако водителю следует помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимую погрешность до 3-5 км/ч.

Нижняя и центральная часть спидометра снабжена небольшим окошком с электронным вариантом дисплея, который через 2 строки передает значения общего пробега за весь период эксплуатации автомобиля и текущее значение пробега.

Обозначения тахометра

С левой стороны приборной панели находится тахометр. С помощью этого устройства водитель получает значения текущих оборотов коленчатого вала. Информация поступает на тахометр через бортовой компьютер, который в свою очередь получает эти значения от датчиков на коленчатом валу. Зачастую, если автомобиль дергается при резком нажатии на газ, тахометр будет показывать низкие значения оборотов или же будет вовсе неисправен.

На шкале все деления разбиты на 5 единиц, а значения оцифрованы на 10 единиц. Максимальные значения ограничены 80 единицами. Для того, чтобы понять, сколько оборотов сейчас показывает автомобиль, нужно число на тахометре умножить на 100. Сектор находится в пределах от 55 до 60 единиц. заштриховано красным — это сигнал водителю о приближении автомобиля к критическому числу оборотов.

Совет: при приближении числа оборотов коленчатого вала к красному сектору может произойти резкая остановка и отказ двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает фактическую температуру окружающего автомобиль воздуха и время.

Индикатор часового типа температуры охлаждающей жидкости

С левой стороны тахометра находится универсальная стрелка, регулирующая температуру охлаждающей жидкости. Сигналы о текущих показателях прибор получает от соответствующего указателя температуры охлаждающей жидкости, который расположен рядом с конструкцией ГБЦ и термостатом.

Здесь значением деления считается 20 градусов, а общие показатели оцифровки начинаются с 50 единиц, и заканчиваются делением на 130 градусов. Красным цветом выделена опасная зона работы устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает попадать в эту зону, двигатель ВАЗ-2110 необходимо немедленно заглушить и автомобиль остановить.

При перегреве двигателя может выйти из строя не только основной комплект силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107.

Символы указателя топливного бака

Справа от спидометра находится указатель, показывающий уровень и в целом наличие бензина в топливном баке вашего автомобиля. Работает за счет датчика в баке, а данные через бортовой компьютер отправляет на весы. Показатели стрелочного индикатора имеют следующие обозначения:

• 0 — у вас полностью пустой бак (машина может работать еще 15-20 минут).
• ½ — в машине еще полбака бензина.
• 1 — автомобиль заправлен с полным баком.

Как расшифровываются значки на установленной приборной панели?

Помимо приборов, на панели также имеются различные значки, загорающиеся при возникновении неисправностей в виде электронных индикаторов. Для водителя они имеют следующие значения:

1. Знак ABS. Этот индикатор загорается только при запуске двигателя и тут же гаснет. Также он может загораться при наличии проблем с работой антиблокировочных элементов в тормозной системе.
2. Индикатор передней подушки безопасности. Загорается при неисправности подушек безопасности, прикрепленных к передней части автомобиля.
3. Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Он загорится при запуске двигателя и будет гореть до тех пор, пока вы не пристегнете ремень безопасности.
4. Сигнальная лампа подушки безопасности. Загорается при отключении подушки безопасности у передней пары пассажиров.
5. Индикатор обогревателя заднего стекла. Загорается перед включением обогрева заднего стекла.
6. Значок ближнего света.
7. Индикатор дальнего света.
8. Знак включения задних противотуманных фар.
9. Табличка передних противотуманных фар.
10. Индикатор, включающийся при неисправностях в электроусилителе.
11. Сигнальная лампа работает, когда двери не закрыты.
12. Лампа контроля уровня топлива в баке. Загорается только при наличии топлива на 15-20 минут.
13. Индикатор левого и правого указателей поворота машины.
14. Индикатор, включающийся при перегреве в системе охлаждения двигателя.
15. Индикаторные лампы, которые включаются при низком заряде аккумуляторов.
16. Лампочка «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Загорается при возникновении неисправности в системе управления двигателем.
17. Сигнальные индикаторы, включающиеся при включении стояночного тормоза или при возникновении поломки в тормозной системе.
18. Индикатор низкого давления и уровня моторного масла в системе смазки.
19. Лампа неисправности системы предпускового подогрева (конкретно отвечает за свечи накаливания).
20. Контрольная лампа, появляющаяся при блокировке электронной системы запуска двигателя автомобиля.

Совет: если загорается один из индикаторов, связанных с колесами, то сначала прокачайте тормоза на ВАЗ-2110, а потом еще раз проверьте систему. Если индикатор с боковой панели пропал, значит проблема решилась ремонтом тормозной системы.

Все бортовые приборы управления автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и контрольные лампы (которых присутствует в количестве 12 штук).

Вся комбинация приборов закреплена в соответствующем гнезде панели приборов двумя винтами. Соединения приборной панели ВАЗ 2110 выполнены печатным монтажом на плате с использованием фольгированного гетинакса. Плата надежно прикреплена к задней части корпуса. Спидометр имеет два счетчика, показывающих пройденное расстояние: первый из них является итоговым, второй можно назвать «суточным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс показаний возможен только при остановленном автомобиле. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливаться содержащие все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легкий переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для использования на дорогах, «оснащенных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущего типа — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличен. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или при прохождении сложных поворотов. Возможный автомобиль, электроподогрев сидений, практичные электростеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «проработавших себе» в выхлопной системе, а также электрические наружные зеркала, обеспечивающие задний обзор.

Также автомобиль можно обезопасить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов, освещением с помощью люка.

Блок индикации автомобильной системы управления модели ВАЗ 2110

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, информирующими водителя о следующем условия:

• недостаточный уровень масла;
• недостаточно охлаждающей жидкости;
• отсутствие омывающей жидкости;
• возможная неисправность ламп наружного освещения;
• состояние при не пристегнутых ремнях безопасности;
• износ тормозных колодок, которыми оснащены передние тормоза;
• четыре сигнализатора на каждую дверь.

Подробная схема блока индикации автомобильной системы мониторинга ВАЗ 2110 представлена ​​ниже.

Тюнинг панели приборов ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, а покупать альтернативную, оснащенную компьютером, не хочется, ведь нужно платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов – купить специальную накладку. Сегодня найти ее не составит труда.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытяните из него стрелки. При установке стрелок на свои места нужно следить, чтобы ничто не мешало движению транспорта и не отвлекало водителя, в противном случае придется снова все разбирать. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую обстановку интерьера и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать торпедо своими руками. Нужно лишь иметь необходимый материал и «карету» желания. Самый простой вариант – настроить «приборку» в несколько этапов. Во-первых, конечно, его обязательно нужно снять. Далее следует поменять лампы накаливания на светодиоды. Их следует устанавливать в одни и те же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет одного метра. Если ножом очистить метровку от клея, перевернуть и поставить обратно, то подсветка циферблата меняется с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110. Изменение цвета с помощью светодиодной ленты. Сначала нужно соскоблить ножом слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует зеленая светодиодная лента для фиксации внутри «приборки». Вам нужно подключить его непосредственно к держателю лампы. Если снять красную краску со стрелок, а затем покрасить белым лаком, который используется для нанесения на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение подсветки. Семь разных цветов меняются с помощью электроники, управляющей транспортным средством.

Ремонт панели приборов

Не знаете, как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• отсоединить провод от минусовой клеммы аккумуляторной батареи;
• открутить винты и снять щиток;
• отвернуть винты крепления, которыми комбинация приборов крепится к крышке и, потянув ее на себя, вынуть комбинацию приборов из гнезда;
• колодка проводки должна быть отключена от «приборки».

Установка должна выполняться в порядке, обратном порядку снятия. Для разборки отверните винты крепления и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также есть современный способ стилизовать собственный автомобиль в духе 21 века. Когда старая «панель» немного надоедает, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво. Многие согласятся, что машина тогда станет намного солиднее.

Единственным его недостатком является такой нюанс: чтобы снять старую приборную панель, необходимо снять крышку. В результате на этапе сборки лучше заменить имеющиеся лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.

Нужно как-то общаться с любым механизмом, чтобы следить за его состоянием и быть в курсе показателей. Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. Назначение панели приборов ВАЗ 2110 и всех автомобилей этого семейства мы сегодня разберем вместе и попробуем разобраться, как ее ремонтировать и на что при этом обращать внимание.

Схема панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого изготовлена ​​панель, не самого высокого качества, поэтому в процессе эксплуатации и перегрева не исключена его деформация, влияющая не столько на внешний вид, сколько на работоспособность устройств.

В штатную приборку входят четыре стрелочных индикатора, дисплей маршрутного компьютера, кнопка сброса одометра и набор сигнальных ламп. Первый в списке, крайний левый прибор — указатель температуры охлаждающей жидкости, на схеме он показан под первым номером. Стрелочное устройство имеет градуировку около 50 градусов. Красной полосой отмечена критическая высокотемпературная зона, при которой охлаждающая жидкость может закипеть. На дополнительной панели расположены контрольные лампы и индикация работы климатической системы.

Спидометр на панели приборов (2) стрелочный, но не с механическим приводом, как это было в старых автомобилях, а с электрическим. По сути, это вольтметр, реагирующий на импульс, вырабатываемый в датчике спидометра, и установлен он в коробке передач. Чем выше напряжение на выходе датчика, тем выше скорость, которую показывает прибор. Заводская погрешность составляет примерно 5 км/ч, но необходимо учитывать диаметр колес, который сильно влияет на точность показаний электроспидометра.

Тахометр на панели приборов обозначен цифрой 5 и также является электрическим устройством, реагирующим на импульс, генерируемый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала в электронный блок управления двигателем для анализа и коррекции, после чего импульс отправляется в цепь управления тахометром. Красная зона шкалы тахометра отмечает недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Длительная работа мотора в красной зоне тахометра крайне недопустима.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не очень точны, но логически понятно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на отметке ½ бак наполовину полон или пуст, кому как нравится, а при отметка 1 бензобак полный. Световой индикатор уровня топлива получает указание бороться с контрольной лампой 7, которая начинает мигать, когда пробег автомобиля на остатке топлива составляет около 100 км, что составляет около 9 км.-9,6 л. Чтобы топливный насос не вышел из строя, не допускается полный слив топлива из бака.

Контрольные лампы приборки 2110

Лампы 3 и 4 сигнализируют о включении указателей поворота снаружи автомобиля и загораются и мигают сразу после включения правого или левого указателей поворота. По окончании маневра клавиша включения возвращается в исходное положение, а индикатор должен автоматически погаснуть. Если этого не происходит, следует искать причину в возвратном механизме ключа индикатора.

Особое внимание следует уделить лампе, которая размещена в центре приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, в по-другому ее называют лампочкой Check Engine по аналогии с импортными автомобилями. При включении этой контрольной лампы следуйте компьютерной диагностике двигателя и определите коды ошибок. Некоторые ошибки удаляются программно, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могли привести к ошибкам.

Под цифрой 12 на схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. Верхняя строка показывает общий пробег автомобиля, а нижняя, обнуляемая, пробег за определенный период.

Панель приборов ВАЗ 2110, описание ламп и индикаторов которой дополним простыми и привычными для любого автомобиля контрольными лампами:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критический разряд батареи расположены в нижнем ряду по порядку. Пусть реже горят аварийки на твоих опрятных, добрых и чистых дорогах для всех!

Очень часто выходит из строя приборная панель автомобиля ВАЗ 2110. При этом иногда возникают проблемы с его подсветкой.
Некоторым просто не нравится, как светится ночью. В этом случае желательно заменить подсветку.
В данной статье пойдет речь о том, как самостоятельно заменить подсветку нового образца на панели приборов, работу которой можно посмотреть в соответствующем видеообзоре в интернете.

Замена подсветки на приборной панели

Для этого необходимо использовать следующий алгоритм:

• Снять панель.
• Назначение подсветки определяется специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки необходимо снять.

Примечание: это нужно делать очень осторожно, потому что они довольно маленькие. Кроме того, можно повредить саму панель.

• Но перед этим его следует разобрать. Это несложная задача, так как для его разборки нужно всего лишь нажать на защелки, чтобы можно было вынуть лампочки.
• Все видели, что сверху на приборной панели есть «наклейка» и обозначения (скорость, количество бензина). Он держится на клею, поэтому, чтобы его снять, придется «поковыряться».
  Остатки клея необходимо удалить.

• Можно приступать к замене подсветки.

Примечание: Цвета желательно выбирать не очень яркие, напрягающие глаза. Идеальны белый или синий цвета.

• Чтобы снять светофильтр, расположенный на обратной стороне «наклейки», нужно взять канцелярский нож. Светофильтр расположен под защитным слоем. Сначала нужно его снять. Не нажимайте ножом слишком сильно, так как можно повредить необходимые детали.

Примечание: Легче снять, если потереть ножом в одну сторону, потом в другую.

• Чтобы вставить светодиодные лампы, снимите плату, расположенную в пластиковом корпусе. Для них будут специальные отверстия.

Примечание: но это еще не все — вам нужно будет припаять проводку лампочек к плате, чтобы они заработали.

• Теперь нужно собрать все обратно и правильно установить.

Отдельная подсветка стрелок

Если вы хотите, чтобы стрелки светились другим цветом, вы можете сделать следующее:

• Снять приборную панель.
• Разобрать.
• Разместите отдельные светодиоды под стрелками.

Примечание: в этом случае стрелки будут светиться другим цветом только при поджигании.

Как изменить подсветку с помощью цветной пленки

Для изменения цвета подсветки приборной панели не требуется менять светодиодные лампочки.
Для этого можно просто:

• Взять 12 светодиодов и светодиодную ленту.
• Выньте лампочки из цоколя и вставьте на их место один светодиод.
• Вам необходимо взять необходимое количество светодиодной ленты.

Примечание: его длина измеряется размером панели.

• Основание и светодиоды необходимо вернуть на прежнее место.
• Наклейте ленту на пластик панели (необходимо поддерживать соответствующую температуру).
• Хорошо затяните блок.

Проверка панели

Если приборная панель была разобрана, то ее необходимо проверить.
Для этого:

• Необходимо нажать и удерживать кнопку сброса.
• Включите зажигание.
• Все стрелки должны идти вверх. Это должно произойти три раза.

Примечание: если все стрелки работают правильно, то все они пойдут вверх. В противном случае необходимо их разобрать.

Как снять стрелки с панели

Если стрелки не работают, то нужно их снять и поставить обратно, так как они могут быть неправильно установлены:

• Захватите стрелку.
• Начните крутить его против часовой стрелки.
• В этом случае его необходимо немного подтянуть вверх.
• Замените и проверьте, работают ли они.

Как собрать и разобрать панель

Для сброса показаний спидометра или устранения проблемы, из-за которой не мигает лампа указателя поворота на панели, ее необходимо снять.
Для этого необходимо выполнить следующие действия:

• Вы можете снять крышку, но плата все равно будет заблокирована.
• Вам нужно взять отвертку Phillips и использовать ее, чтобы удалить еще несколько болтов.
• Теперь нужно отщелкнуть защелки на панели. Вы должны начать снизу. Если они были отсоединены с нижней стороны, то их можно подтолкнуть вверх. Так плата будет быстро снята.
• Стрелки по любому нужно будет убрать.

Примечание: некоторые стрелки снять легко, а вот стрелки указателя бензина снять гораздо сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

• Панель разобрана, теперь нужно попробовать решить проблему.

Примечание. На плате есть очень маленькие светодиоды, которые тоже могут перегореть. Из-за них может не мигать лампа поворотника, поэтому их необходимо заменить.
Требуется работа с паяльником.

А вот если панель разбирали с целью сброса показаний спидометра, то:

• Найдите на табло черную кнопку суточного пробега.
• Щелкните по нему.

Теперь желательно как-нибудь пересобрать панель.
Это стало еще проще:

• Поместите плату в пластиковый корпус.

Примечание. Желательно иметь под собой чистую ткань, чтобы не поцарапать ее поверхность.

• Теперь нужно вкрутить болты на самой панели. Их пока не нужно полностью затягивать, так как сначала следует поставить на место стрелки.
• Перед тем, как вернуть стрелки на место, их необходимо тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.п.

Примечание: стрелки должны быть установлены примерно на 3-4 мм ниже нуля. Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они заклинят.
Устанавливать, как и снимать, длинные стрелы намного проще. Для установки коротких стрел нужно быть очень осторожным, так как они более тонкие по сравнению с длинными.

• Перед тем, как поставить стекло, его также нужно протереть. Теперь защелкните защелки.
• Закрепите плату болтами.
• И последнее, но не менее важное: закрутите винты на крышке, затем замените все лампочки.

Работа с панелью в автомобиле, пожалуй, самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже за такую ​​пустяковую работу будет высокой.
Лучше просмотреть кучу фото и видео, прежде чем решиться на ремонт и тюнинг салона автомобиля своими руками, дабы не навредить машине. Любая инструкция поможет вам быстро и качественно выполнить работу.

Вам дороги нервные клетки? Скрип накладки панели на ВАЗ 2110 – это далеко не самые приятные и даже раздражающие звуки, которыми можно невольно «наслаждаться» за рулем. А что уж говорить об эстетической стороне вопроса. Дешевый пластик изделия явно не подчеркивает статус его владельца. Сюда же добавляются проблемы автолюбителя, связанные с необходимостью поддерживать «приборку» и регулярно латать на ней новые трещины.

Если у вас в машине зимой постоянно плохо работает печка, особенно это касается обогрева боковых стекол, тоже можно смело тыкать пальцем в приборную панель. Это действительно вечная беда большинства автомобилей ВАЗ. Причины весьма банальны, о них подробнее будет сказано чуть позже.

Менять, как говорится, шило на мыло тоже не стоит. Несмотря на то, что АвтоВАЗ не всегда внимательно относится к мелким конструктивным деталям своих автомобилей, все они легко снимаются самими автомобилистами. Поэтому проблему с накладкой панели тоже можно решить очень просто. А как – зависит от вас и от того, какая из представленных ниже идей вам больше понравится.

Как обслужить старую накладку на панель приборов ВАЗ-2110

Основная проблема подобного рода изделий, конечно, некачественный пластик, который имеет свойство трескаться. Не менее серьезная проблема – отслаивание основных частей «прибоки». Их всего три: верхняя, нижняя и средняя соответственно. Именно на соединительных стыках часто бывает, что щели расширяются.

Большинство автолюбителей, как минимум, герметизируют все теплопроводящие каналы «приборки», благодаря чему накладка на панель приборов работает на ВАЗ 2110 гораздо эффективнее. Также используется антискрип, так как неприятный звук пластиковая протирка в местах соединения довольно сильно давит на голову при езде.

Очень часто автомобилистам ВАЗ приходится учиться ремонтировать треснувший пластик. Для этого есть специальные средства. Трещины также можно заделать холодной сваркой или эпоксидной смолой, но после этой процедуры все равно придется перекрашивать поверхность восстановленной панели. Так же никто не запрещает перетянуть торпеду кожзаменителем или другим отделочным материалом как хорошую альтернативу.

Со временем панель, так или иначе, приходит в негодность, сильно дискредитируя презентабельность вашего ВАЗ-2110. Заплатки и склейки нельзя делать в неограниченном количестве, да и занятие это не благодарное. Вы когда-нибудь задумывались о необходимости замены «приборки»? Ниже мы постараемся объяснить, зачем вам это нужно.

Почему стоит заморачиваться с заменой обивки

Возможно, вы действительно думаете, что замена передней обивки приборной панели станет для вас непосильной задачей. Однако трудно поспорить с тем, что оригинальный заводской пластик вряд ли отличается высоким качеством и презентабельностью, и с этим нужно что-то делать. Хорошая накладка на панель приборов ВАЗ 2110 евро образца обойдется примерно в 6000 рублей и имеет массу преимуществ:

• обновление эстетичного вида салона автомобиля ВАЗ-2110;
• также есть эксклюзивные предложения, которые в своем дизайне наследуют престижные импортные автомобили;
• избавляетесь от проблем некачественного пластика: выгорания материала на солнце, скрипов, трещин и расширяющихся щелей в местах стыка элементов панели;
• улучшены звукоизоляционные свойства: всевозможные шумы, исходящие из-под капота автомобиля (в том числе при движении по некачественным дорогам), в меньшей степени будут отдаваться в салон ВАЗ-2110;
• воздуховоды печки стоковой обшивки панели оставляют желать лучшего, поэтому вы обязательно улучшите показатели теплообмена внутри салона в зимнее время года.

Кстати, есть несколько видов «европанелей» для «десяток» от ВАЗ. Например, Евро-1 достаточно аскетичен по своей конструкции и не имеет бардачка напротив пассажирского сиденья. Зато есть для накладки из серии под вторым номером. Также существуют декоративные накладки, которые лишь дополняют дизайн салона и монтируются в качестве обивки поверх основных.

Оригинальная система вентиляции печки на автомобилях ВАЗ-2110, действительно, не устраивает большинство водителей. Из-за этого у многих автомобилистов нет возможности комфортно ездить в зимнее время года. Можно, конечно, модернизировать старую накладку на панель: заделать все щели моделином, компенсируя потери тепла, но покупка принципиально новой действительно может убить «двух зайцев одним выстрелом».

Логичных доводов в пользу того, чем хороша новая накладка на панель ВАЗ 2110, можно подобрать немало. А это значит, если у вас есть средства и возможности, вам остается только взять в руки инструмент и взяться за дело. Ниже мы кратко объясним, как заменить переднюю колодку.

Как просто и правильно снять старую «приборку»

Автомобиль, который разодрал во время ремонта приборной панели, выглядит действительно страшно. Передние сиденья вытянуты из салона, руль снят, из днища машины торчит куча проводов. Во всем обожаемый нами ВАЗ-2110 кажется будто разворованным с вывернутыми наизнанку внутренностями. Для того, чтобы создать такую, казалось бы, сложную операцию, вам понадобятся только плоскогубцы и крестовая отвертка.

Разъемов действительно очень много и это, пожалуй, самый страшный момент замены вазовской «приборки» для большинства автомобилистов. Правда в том, что вам не нужно разбираться во всех этих тонкостях электропроводки. Просто возьмите за правило маркировать и маркировать все разъединяемые разъемы, и тогда обратный процесс установки будет не сложнее, чем сборка детского конструктора Лего.

Спасибо за подписку!

Подготовьтесь к этапу предварительной разборки, чтобы украсть у вас большую часть дня. Лучше начинать с утра. Раньше, чем за пять-шесть часов кропотливой работы, вы вряд ли сможете справиться. В процессе демонтажа необходимо:

• снять сиденья в салоне;
• полностью демонтировать теплопроводящие тоннели в полу;
• снять руль вместе с переключателями под ним;
• демонтировать панель приборов вместе с обшивкой;
• то же самое касается реле и других разъемов, доступных после демонтажа бардачка. Гидрокорректор фар ВАЗ-2110 и другие регуляторы на панели сняты.

Стоковая панель ВАЗ-2110 крепится к кузову автомобиля набором саморезов и двумя шпильками в районе теплового туннеля топки, направляющего потоки воздуха на боковые окна. После откручивания шурупов снять панель могут только неотсоединенные жгуты проводов, с которыми вы уже знаете, что делать. И, раз уж вы решили заняться заменой «приборки», неплохо было бы и панель дисплея обновить.

Несколько советов по обновлению приборной панели (дисплея) панели ВАЗ-2110

Если вам уже надоела стандартная накладка на ВАЗ 2110 для отображения датчиков и счетчиков, вам наверняка будет приятно узнать, что замена этого элемента автомобиля предельно прост. Здесь вы можете проявить свои творческие таланты в искусстве и полиграфии. Если такая работа не для вас, всегда можно купить готовые накладки в магазине, либо обратиться к дизайнеру.

Если вам интересно, как именно настроить отделку приборной панели над рулевым колесом, это относительно просто. Шаблон создается в графическом редакторе на компьютере (CorelDraw, Photoshop или подобном) и затем распечатывается на самоклеящейся пленке (желательно темного матового цвета) с помощью плоттера. В интернете много готовых, как стандартных шаблонов для ВАЗ-2110, так и модифицированных. Это намного выгоднее, чем покупать готовые накладки в магазине.

Также очень популярен тюнинг приборной панели ВАЗ с помощью светодиодной индикации. Такая подсветка практически не нагревает пластик, долговечна и потребляет минимум электроэнергии. Зато накладка теперь будет смотреться крайне стильно и модно. Возможно подключение как стационарной подсветки, включаемой вместе с зажиганием, так и управляемой специальным регулятором (допускается установка режима работы, яркости свечения и его цвета).

Спидометр tidak berfungsi пада ВАЗ 2110: апа янь perlu dilakukan?

Спидометр adalah salah satu peranti ян paling tidak boleh diketepikan, ketepatan yang boleh menjejaskan bukan sahaja keselamatan, tetapi juga kehidupan pemandu dan penumpangnya. Jika спидометр berhenti berfungsi, мана-мана pemandu акан segera merasakan kekurangannya. Dan bukan sahaja tidak menyenangkan untuk anda, tetapi juga berbahaya bagi pengguna jalan raya yang lain. Sebagai contoh, kerosakan pada спидометр boleh menyebabkan pilihan yang salah дари kelajuan memasuki giliran dan, akibatnya, kemalangan jalan raya. Di samping ITU, anda boleh mendapatkan denda besar dari polis trafik untuk mempercepatkan. Walau apa каламбур, jika спидометр tidak berfungsi (термасук ВАЗ 2110), ia mesti segera dibaiki. Дан хари ини кита акан membincangkan punca kegagalan peranti дан kaedah ини untuk menyelesaikannya dengan contoh Лада kesepuluh.

Кенапа спидометр тидак берфунгси пада ВАЗ 2110? Sebabnya

Mengenai kereta domestik, komponen ini boleh gagal kerana beberapa sebab. Ян paling mungkin adalah pengoksidaan kenalan. Ини мунгкин себаб палинг мудах дан мудах, ян болех дикелуаркан далам ханья 5-10 мин. Untuk melakukan ини, hanya buang дан bersihkan kenalan, дан kemudian masukkannya semula.

Di samping itu, penyebab kerosakan спидометр boleh menjadi wayar itu sendiri, atau lebih tepatnya ubah bentuknya. Apabila dilihat secara visual, ia boleh menjadi utuh (penebat berliku tanpa retak dan air mata), bagaimanapun, bahagian dalam (wayar) boleh dipecahkan. Dalam kes ini, anda perlu membuat «dail» wayar. Ini dilakukan menggunakan penguji khas.

Jika спидометр tidak berfungsi пада ВАЗ 2110 (модель atau lain kereta keluarga kesepuluh), mungkin anda telah memecahkan слот mengalihkan kabel elemen ini. Ia mungkin bahawa dengan itu панель инструментов keseluruhan juga gagal, tetapi ini hanya berlaku pada panel elektronik.

Juga, kerosakan спидометр boleh dicetuskan oleh pecahan датчик kelajuan itu sendiri. Dalam kes ini, anda perlu membeli bahagian baru dan memasangnya di tempat yang lama (kami akan melihat arahan yang lebih terperinci dan huraian sedikit di bawah). Jadi, jika спидометр berfungsi, kesimpulannya adalah jelas — masalah itu tersembunyi dalam sensor. Jika anda mendapati bahawa спидометр пада ВАЗ 2110 tidak berfungsi selepas transmisi telah dibaiki, lihat jika anda terlupa untuk menyambung kopling.

Принципиальный датчик

Алгоритм перанти ини адалах сеперти берикут. Апабила рода керета берпутар, пенгавал менерима исьярат пендек дари сенсор келаджуан, ян сетерусня, адалах берпаданан денган келаджуан тайар. Prinsip operasi terperinci ини berdasarkan пада кесан Деван.

Апа янь perlu dilakukan джика спидометр tidak berfungsi пада ВАЗ 2110?

Bagaimana untuk membuat peranti gantian dengan tangan anda sendiri? Сангат мудах менгубах бахагиан ини. Satu lagi perkara — untuk sampai ke sensor laju. Di sinilah kesukaran тембул. Агар tidak menjadi keliru dalam nuansa, мари kita pertimbangkan untuk menggantikan датчик kelajuan ди kereta ВАЗ domestik keluarga kesepuluh.

Джади, джика тердапат багагиан бару, ками терус менггантикання. Langkah pertama ialah menghidupkan sistem на борту kenderaan, iaitu, mengeluarkan терминал отрицательный дари bateri. Berhati-hati: kadang-kadang ia boleh mcetuskan, jadi untuk mengelakkan ketidakselesaan kita bekerja di mitts getah. Сетерусня, кари датчик спидометр пада котак редуктор. Пада «puluhan» я terletak ди antara pemacu спидометр дан hujung aci янь flexibel. Сетерусня, кабут блок дэнган давай дари сенсор. Dalam kes ини, perlu mengeluarkan клип bunga tambahan. Selepas itu, buka kunci pada 22 peranti дари pemacu. Sekarang kita mempunyai tugas untuk memasang bahagian baru. Perkara utama ди Sini — untuk sampai ke pusat стержень pemacu датчик baru. Selepas ITU, anda boleh menyambungkan semuanya dengan selamat, memutar dan mula menggunakannya.

Perhatikan Сток

Perhatikan juga bahawa sekiranya berlaku kegagalan stok, anda perlu membuang pemacu. Ini dilakukan dengan kunci 10 миллиметров. Sekiranya cakera itu terperangkap, анда боле куба membuang kunci besar дан perlahan-lahan bergerak ке кири дан ке kanan. Kemudian ками melincirkan cincin getah batang baru dengan minyak дан memasangnya ди tempat янь лама. Soalan ini «mengapa спидометр tidak berfungsi pada VAZ 2110» boleh dianggap tertutup. Сеперти ян анда дапат лихат, керджа иту тидак терлалу бердебу дан сукар, джади хампир сетиап пеманду дапат менгатасинья.

Kesimpulannya

Oleh itu, kami mendapati mengapa sensor kelajuan mungkin tidak berfungsi, dan bagaimana untuk membaik pulih метр laju VAZ 2110 dengan memasang unsur-unsur baru bersama-sama dengan rod.

Ingat bahawa спидометр bukan kerja adalah bahaya besar bagi pemandu, yang boleh membawa kepada akibat yang paling tidak dapat diramalkan. Mengetahui semua peraturan pembaikan dan penggantian sensor, anda akan dapat melindungi diri anda dari kemungkinan keadaan kecemasan.

Ками харап насиб байк ди джалан рая дан sebilangan mungkin masalah sedemikian!

Suzuki Skywave 400: Технические характеристики, Отзывы, Фото

Японский Maxiscourt Suzuki Skywave 400 (фото размещены на странице) — это современное средство передвижения в условиях мегаполиса. Автомобиль уступает по маневренности юрикам байкам с моторами 125 куб.см. /см, но уровень комфорта у самоката гораздо выше. Suzuki Skywave 400 — это полный аналог модели Honda Silver Wing 400, если рассматривать эти два скутера с точки зрения технических параметров. Разница наблюдается по двигателю: у «Сильвера» два цилиндра, а у «Сузуки» мотор одноцилиндровый.

Suzuki Skywave 400: Технические характеристики

Модель Skawi 400 — единственный японский Maxiscuter, который выпускается с четырьмя вариантами кузова. Модификации обозначаются номерами 41, 42, 43, 44.

• Корпус 41 (выпускается с 1998 г.) — без тахометра, с одной фарой, малым багажником, карбюраторным впрыском.
• Case 42 (выпуск с 2000 года) — без тахометра, одна фара, большой багажник, две маленькие перчатки, карбюратор.
• Корпус 43 (выпуск с 2002-го) — инжекторный впрыск, две фары, тахометр, комбинированный тормоз.
• Корпус 44 (выпускается с 2006 года) — инжектор, две фары, обтекатель, тахометр, один большой бардачок и два маленьких, объемный багажник, комбинированный тормоз.

Распределение и весовые параметры:

• Длина самоката 2270 мм;
• Высота рулевой тяги — 1385 мм;
• Высота по седлу — 710 мм;
• Ширина — 760 мм;
• Вместимость бензобака — 12 литров;
• Сухая масса скутера — 150 кг;
• Расход топлива на 100 км — 3 литра;

Модель Suzuki Skywave 400 (для европейского рынка Burgman) выпускается с 1998 года по настоящее время в различных модификациях. За весь период производства скутер дважды подвергался рестайлингу. Модернизация коснулась в основном передней панели, шасси, тормозов и электропривода. Двигатель доработкам не подвергался, так как его параметры были безупречны и оставляли желать лучшего.

Силовая установка

Двигатель Suzuki Skywave 400 — хорошо сбалансированный агрегат, его сдержанная мощность превращает скутер в двухколесный лайнер, раздувающийся по широким городским магистралям.

• Тип двигателя — четырехтактный, одноцилиндровый;
• Топливо — высокооктановый бензин АИ 95;
• Мощность — 33 л. С. при скорости 1400 об/мин;
• крутящий момент — 35 Нм, при 1300 об/мин;
• Механизм газораспределения (ГРМ) — спаренный, четырехстворчатый;
• Привод на заднее колесо — вариатор.

Мотор Suzuki Skywave 400, характеристики которого в комплекте с вариаторной трансмиссией выглядят достаточно основательно, позволяет развивать скорость до 120 километров в час. Однако производитель не рекомендует эксплуатировать автомобиль на высоких скоростях. Не существует такого понятия, как «гоночный скутер». Относительно небольшие колеса боятся неровностей, самокат может кинуть, и тогда произойдет занос.

Шасси

Обе подвески скутера, его удлиненная база, угол вылета переднего колеса — все рассчитано на устойчивую езду по ровной дороге с твердым покрытием. 13-дюймовые колеса обеспечивают мягкий ход, а плавную моторную тягу — движение без рывков на скорости от 28 до 100 километров в час. Передняя подвеска — однополюсная, с эффективной рычажной амортизацией и гасителем колебаний. Механизм снабжен усиливающей пружиной. Задняя подвеска — шарнирная короткозамкнутая с регулируемым моноамортизатором. Благодаря низкому центру тяжести самокат устойчив к ходу, устойчиво проходит повороты. Однако на шортах малого радиуса машине необходимо снижать скорость, так как нижняя часть корпуса может касаться асфальта при чрезмерном уклоне. Недостаточный дорожный просвет.

Комфорт

Suzuki Skywave 400 оснащен мягким двухместным сиденьем на основе полиуретанового наполнителя. Седло напоминает стальные пружины для сохранения формы и придания упругости. Комплектация сложная, места для пассажира меньше за рулем, но поездки на небольшие расстояния оставляют приятные впечатления о комфорте.

По удобству посадки и эргономике Skyway стоит на первом месте среди всех японских скутеров и мотоциклов. Однако чувствуется адаптация машины под японского потребителя, все рассчитано на небольшую высоту. Мужчина ростом выше 180 сантиметров сидит на скутере с некоторой неуверенностью. Однако через короткое время можно привыкнуть к параметрам сиденья, пола и подножки.

Skyway 400 оснащен низким ветровым стеклом, которое эффективно защищает от встречного ветра и даже от дождя. Угол наклона прозрачного модуля разработан таким образом, чтобы встречные потоки ветра усиливали его и создавалась подушка безопасности. Мотоциклист и пассажир, таким образом, находятся в своеобразной «мертвой зоне» и чувствуют себя вполне комфортно.

Приборы

Maxiscuter «Skyway Suzuki 400» оснащен современной панелью с набором цифровых датчиков. На этой же линии круглые циферблаты спидометра и тахометра, рядом два компактных указателя: уровня топлива и температуры прогрева двигателя. Внизу, по центру, встроен замок зажигания. Приборная панель строго симметрична, по краям расположены два небольших зуммера, которые служат звуковыми сигналами при возникновении в двигателе или другой нестандартной ситуации, связанной с ходовой частью. Помимо появления звукового предупреждения, на панели приборов загораются красные лампочки.

Мнение покупателей

Владельцы Maxiscover Suzuki Skywave 400, отзывы которых в целом положительные, отмечают в первую очередь комфортные ощущения при движении по дорогам с ровным покрытием, плавность хода и откручивание двигателя. Однако все покупатели сходятся во мнении, что на дороге с неровностями уровень комфорта значительно снижается. Переднее колесо передает через руль, что затрудняет управление самокатом. А задняя подвеска подбрасывает пассажира, и это хаотично. Чтобы избежать тряски, вам придется снизить скорость до минимума и двигаться, осторожно объезжая тела и неровности.

В остальном владельцы не видят недостатков. Мощности мотора более чем достаточно, его подхват позволяет при необходимости совершать рывки, идти вперед, если этого требует дорожная ситуация. Или, наоборот, вовремя останавливаться, благо тормоза неведомого самоката отличаются высокой эффективностью.

有 温泉 有 馬グランド ホテル ・ 公式 サイト 【最低 価格 保証】 旅館 旅館

有 温泉 有 馬グランド ・ 公式 サイト 最低 価格 保証】 ｜ 旅館 空室検索

《10月限定》クーポン利用でお得！

1予約につき5,000円お得な
宿泊プランをご用意しました。
【1日10室限定】

詳細はこちら

兵庫県民割でお得な日帰りプラン(最大45%OFF)

県民割の条件を満たしている方は
お一人様5,000円引きいたします。
【お日にち限定】

詳細はこちら

あんしん巣ごもりプラン

夕食、朝食共にお部屋でごゆっくりとお召し上がりいただけます。

詳細はこちら

名門と名泉を満喫するゴルフ旅

ここでしか体験のできないプレミアムなゴルフ旅プラン

詳細はこちら

カスタム会席

100種類のメニューからつくるあなただけの会席料理

詳細はこちら

【エステ・アロマ】CAZE SPA・公式HPシーズン特別割引

日曜～木曜日限定で人気のアロマボディをお得にご利用いただけます。

詳細はこちら

.

1386 通常価格 17 600 йен
→ 特別価格 16 500 йен（税込） 90 分 通常価格 25 300 йен
→ 特別価格 22 500 йен（税込）

.

【DOG UP VILLA】3 周年記念イベントについてのプレスリリース

詳細はこちら

バラ風呂

毎週水曜日はバラ風呂。「女性浴場 沙の湯」ホワイトイオン露天風呂にてご用意いす0た0た0た0た0た

詳細はこちら

毎週水曜日はバラ風呂

「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いたします。 超音波 の な 泡 が 作る やわらか な 乳白 色 の 湯 に な バラ の 芳香 、 大量 の で この 上 リラックス を 体感 て いただけ ます。。。。

定日	毎週水曜日 ※都合により日程を変更する場合がございます
ご利用時間	12:00 — 22:30

• ベストレート（最低価格）保証
  当サイトからのご予約が最もお得です

唯一 の 有馬 で 、 、

かけがえ の ない 日 を。

六甲 の 雄大 自然 に 囲ま 、 、
四季 の 表情 表情 愉しむ選ばれる
温泉は効能豊かで、
かつては太閤秀吉も
湯治に訪れたとされています。
また、摂津・播磨・但馬・丹波・淡路
からなる
兵庫五国の中心に
位置するその地 は 、
各地 旬 の 味覚 味覚 集まる 集まる
食 宝庫 でもあり ます。。
そこ すべて が 揃う 、 無二 の。。
お客様のすべての一日を、
かけがえのない一日へと誘います。

別墅 銀泉 露天 風 呂付き 貴賓 室 室

別墅 柔の 間 和 洋室

中央館 庭側 和 洋室

北館 和 室

中央館 風 ツイン

千差万別のお部屋で

百人百様の
ご要望に対応

お二人でも、ご家族でも、
団体でも、そしてお一人でも。
和室から和洋室、洋室、
露天風呂付客室 まで 、
お 様 の 多様 多様 ご 要望 に に
お応え する さまざま な
タイプ お 部屋 を
ご し て おり ます

兵庫 五国 の を 、 、

お 好き な で で

兵庫 五国 の 恵み

兵庫 の 恵み

兵庫 の 恵み

摂津・播磨・但馬・丹波・
淡路からなる兵庫県。
その中心に位置する有馬は、
食の宝庫。
各地から厳選した旬の味覚を
活かしたお料理の数々が、
大切なひとときに花を添えます。

展望大浴苑 雲海

ゆらり 紗の湯

ゆらり 季の湯

アクアテラス

プライベートスパ 朱音

.
