Типы подвесок автомобиля

Типы подвесок автомобиля

Ни для кого не является секретом, что любой автомобиль имеет переднюю и заднюю подвески, представляющие собой совокупность амортизаторов пружин, рычагов. Подвеска обеспечивает плавность хода транспортного средства и оказывает непосредственное влияние на его динамические характеристики.

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта. Рассмотрим подробнее все виды подвесок автомобиля.


Двухрычажная подвеска

Данный вид подвески имеет короткий верхний рычаг и длинный нижний рычаг. Благодаря конфигурации поперечного рычага каждое колесо автомобиля независимо воспринимает неровности дороги, оставаясь в оптимальном вертикальном положении.

Таким образом обеспечивается хорошее сцепление с дорогой и минимальный износ шин.


Подвеска МакФерсона

Подвеска МакФерсона — это подвеска, которая имеет в своем составе один рычаг, стабилизатор поперечной устойчивости, блок из пружинного элемента. В конструкцию подвески МакФерсона входит также телескопический амортизатор, который получил название «качающаяся свеча», так как во время движения колеса он может раскачиваться вверх и вниз. Несмотря на несовершенство конструкции, подвеска МакФерсона широко используется в современном автомобилестроении из-за технологичности и дешевизны.


Многорычажная подвеска

Данный вид подвески, во многом напоминающей двухрычажную, обеспечивает плавный ход и улучшенную управляемость транспортного средства. В конструкцию многорычажной подвески входят сайлент-блоки и шаровые шарниры, эффективно смягчающие удары во время преодоления автомобилем препятствий. Все элементы подвески закрепляют через сайлент-блоки на подрамнике. Таким образом удается улучшить шумоизоляцию машины от колес.

Независимая многорычажная подвеска обычно используется на авто представительского класса, которые отличаются улучшенной управляемостью и стабильным контактом колес с любым дорожным покрытием. Среди основных преимуществ многорычажной подвески можно выделить независимость колес машины друг от друга, низкую неподрессорную массу, независимую продольную и поперечную регулировки. Многорычажная подвеска отлично подходит для установки в схему 4×4.

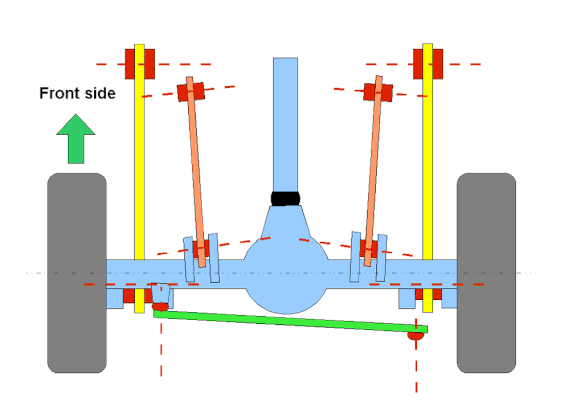

Задняя зависимая подвеска

Подвеска, где роль упругих элементов исполняют цилиндрические винтовые пружины — это и есть задняя зависимая подвеска, которую часто устанавливают на «Жигули». Самым большим недостатком такого типа подвески является большой вес, который имеет балка заднего моста. Вес еще больше увеличивается, если задний мост является ведущим, так как на балке размещается редуктор, картер главной передачи. Это, в свою очередь, вызывает увеличение неподрессорных масс, что ухудшает плавность хода автомобиля и приводит к возникновению вибраций.


а — зависимая подвеска; б — независимая подвеска


Подвеска «Де Дион»

Данный вид подвески отличается «облегченным» задним мостом, так как картер отделяется от балки и прикрепляется непосредственно к кузову. Двигатель передает крутящий момент на ведущие колеса через полуоси, которые качаются на шарнирах угловых скоростей. Подвеска «Де Дион» может быть как зависимой, так и независимой. Главным недостатком зависимой подвески является «приседание» машины при старте. Во время торможения автомобиль начинает явно наклоняться вперед. Чтобы избежать такого эффекта, в зависимых подвесках используют специальные направляющие элементы.


Задняя полунезависимая подвеска

Полунезависимая задняя подвеска представляет собой два продольных рычага, соединенных посредине поперечиной. Задняя подвеска применяется только сзади, но на большинстве переднеприводных авто. Плюсы данной конструкции состоят в легкости монтажа, компактности, небольшом весе, уменьшенной неподрессорной массе, что в итоге положительно сказывается на кинематике колес.

Единственным минусом задней полунезависимой подвески является то, что она может использоваться только на неведущих задних мостах.


Подвески грузовых автомобилей

Наиболее распространенным типом зависимой подвески является подвеска с поперечными или продольными рессорами и гидравлическими амортизаторами. Такой тип подвески широко используется на грузовиках, а также на некоторых внедорожниках. Этот вариант считается самым легким, так как мост размещают на продольных рессорах, которые крепят в кронштейнах кузова. Сразу же заметна очевидная простота подобной конструкции, которая и является главным преимуществом задней зависимой подвески, имеющим значение в первую очередь для производителя. Автомобилист получает только недостатки, заключающиеся в неэффективной работе рессор в качестве направляющих. Мягкость рессор отрицательно сказывается на управляемости автомобиля на высоких скоростях и на сцеплении шин с дорогой.


Подвески пикапов и внедорожников

Если говорить о внедорожниках и пикапах, то для данных типов автомобилей наиболее часто используют несколько типов подвесок:

- зависимую переднюю и заднюю подвески;

- независимую переднюю и независимую заднюю подвески;
- полностью независимую подвеску.

Среди наиболее распространенных задних подвесок внедорожников и пикапов встречаются пружинные и рессорные. Рессорные отличаются надежностью и простотой конструкции. Пружинные подвески конструктивно более сложны, но выделяются компактностью и мягкостью, поэтому устанавливаются на легких пикапах и внедорожниках. «Паркетники» обычно оборудуются независимыми рычажными задними подвесками. Что касается передней подвески внедорожников, то наиболее часто производители отдают предпочтение торсионным и независимым пружинным подвескам.


Подвески легковых автомобилей

Если говорить о легковых автомобилях, которые в основном имеют передние ведущие колеса, то в качестве передней подвески используется независимая подвеска Макферсона или независимая двухрычажная подвеска. Говоря же о задней подвеске, стоит заметить, что производители обычно выбирают независимую многорычажную либо полузависимую заднюю подвеску.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Типы и виды подвесок легковых автомобилей

сли вы хотя бы раз имели сомнительное удовольствие прокатиться по дороге на обычной телеге, запряжённой лошадью, вы прекрасно представляете, что это такое – езда без подвески. А ведь чем выше скорость, тем больше трясёт! Подвеска автомобиля была разработана не только для того, чтобы соединять кузов и колёса, но и для того, чтобы езда была комфортной.

Хотя назначение у всех подвесок совершенно одинаковое, они различаются по конструкции. Основные разновидности конструкций для легковых автомобилей мы с вами рассмотрим в этой статье.

Типы и виды подвесок легковых автомобилей



Типы подвесок автомобиля

По особенностям конструкции все виды подвесок разделяют на два основных типа: зависимые и независимые.

Зависимая подвеска авто жёстко соединяет оба колеса оси. Таким образом, перемещение одного колеса влечёт за собой перемещение второго.

Независимая подвеска устроена сложнее. Колёса в такой подвеске перемещаются независимо друг от друга, и таким образом плавность хода автомобиля повышается.

Передние и задние подвески

Передние подвески автомобилей несут большую нагрузку – как в прямом, так и переносном смысле. На неё приходится основной вес автомобиля, а также и основная задача повышения плавности хода. Функция передней подвески – плавность хода без тряски и раскачивания кузова, комфорт водителя и пассажиров, безопасность движения, снижение вибраций и лишнего трения между деталями автомобиля. Таким образом, виды передней подвески автомобиля обычно относятся к независимому типу.

Нагрузка на заднюю подвеску не так велика. Задние колёса большинства моделей авто не изменяют угла поворота, не удерживают большого веса точных деталей, от них плавность хода зависит в меньшей степени. Поэтому в большинстве автомобилей используются зависимые или полунезависимые типы задней подвески.

Виды подвесок легковых автомобилей

Конструкция автомобиля за всё время его существования изменялась. Естественно, изобретались и новые виды подвески автомобиля. На данный момент насчитывается около 15 основных видов зависимых и независимых подвесок, и это не считая подвидов и вариаций!

Между тем, в современном автомобилестроении используются далеко не все из них. Мы расскажем вам о наиболее распространённых видах подвесок автомобилей.

Подвеска типа Макферсон

Подвеска типа МакферсонОдин из самых популярных видов – это подвеска Макферсона. Её конструкция проста и надёжна. Эта конструкция имеет в составе один рычаг, пружинно-амортизаторную стойку и стабилизатор поперечной устойчивости. Подвеска Макферсона применяется в подавляющем большинстве автомобилей малой и средней ценовой категории в качестве передней подвески.





Подвеска с двойными поперечными рычагами

Подвеска с двойными поперечными рычагамиДвухрычажная подвеска также относится к распространённым типам. Её конструкция проста, надёжна, хотя и несколько массивна. Она состоит из двух рычагов, внутренние концы которых закреплены на кузове, а внешние – на стойке колеса. Оба конца подвески закреплены подвижно, и представляют собою параллелограмм. Двухрычажных подвесок существует несколько разновидностей, и эти виды подвески автомобиля считаются на данный момент наиболее совершенными. Двухрычажными подвесками снабжаются спортивные автомобили, седаны представительского класса, пикапы и внедорожники.



Многорычажные подвески

Многорычажные подвески являются одной из усовершенствованных разновидностей двухрычажной подвески. Многорычажная обычно используется в качестве задней подвески на заднеприводных автомобилях современного производства. Кроме того, виды передних подвесок современных представительских и спортивных автомобилей нередко базируются на основе многорычажной конструкции – это так называемые подвески на пространственных рычагах. Основное достоинство многорычажной подвески – это высокая плавность хода, прекрасная управляемость и низкий уровень шума. Но при этом она слишком сложна и громоздка.

Торсионная подвеска

Торсионная подвескаТорсионная подвеска завершает наш обзор популярных типов подвесок авто. Она также относится к разновидностям двухрычажной подвески. Отличительной особенностью конструкции торсионной подвески являются торсионы – стержни, работающие на скручивание. Торсионные подвески обычно используются в качестве задней подвески современных недорогих автомобилей и авто выпуска восьмидесятых-девяностых годов. Они просты, надёжны, имеют лёгкий вес.





Также вы можете узнать о классификации тормозных систем в нашей статье «Тормозная система автомобиля – классификация, принцип работы, основные неисправности».

Если вам требуется ремонт подвески, обращайтесь в техцентр «Лига»: низкие цены и высокое качество работ гарантируем!

Подвеска автомобиля. Типы подвесок | Подвеска автомобиля

Видео: Общее устройство подвески автомобиля. 3D анимация. Проверка подвески автомобиля, диагностика своими руками. Чем отличается подвеска Макферсон от многорычажной, и какие автомобильные подвески бывают. Балка или многорычажная подвеска — что лучше? Что такое пневмоподвеска и как она устроена. Торсионная подвеска автомобиля

Что такое подвеска?

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами  Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

  • упругого
  • направляющего
  • демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство (амортизатор) 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода  иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Рис. Торсион

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рис. Схема независимой рычажной подвески колес

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Подвеска Макферсона, основным элементом которой служит амортизаторная стойка, является развитием подвески на двойных поперечных рычагах, но имеет только снизу один или два поперечных рычага.

Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху – к кузову автомобиля.

При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси. Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины  а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам. Подвеска Макферсона обеспечивает незначительное, по сравнению с подвеской на двойных рычагах, изменение развала колес при их вертикальном перемещении.

К основным преимуществам подвески Макферсона следует отнести то, что она занимает небольшой объем и создает удобства при поперечном размещении силового агрегата, что обусловило ее широкое применение.

Рычаги направляющего устройства подвески соединяются с колесом и кузовом с помощью шаровых шарниров и втулок. Шарниры могут быть на­правляющими и несущими. Например, в независимой подвеске на поперечных рычагах на нижний рычаг опирается упругий элемент. Шаровой шарнир такого рычага воспринимает силы, действующие в различных направлениях,  следовательно, шарнир должен быть несущим. Шарнир на верхних рычагах не воспринимает вертикальные силы, а передает в основном поперечные. В этом случае применяется направляющий шарнир. На рисунке показаны несущие шаровые шарниры и направляющий шарнир, применяющиеся на автомобилях.

Рис. Несущие и направляющие шаровые шарниры направляющего устройства подвески:
а – прямой несущий шарнир с цельным пластмассовым вкладышем; б – несущий шарнир с дополнительной шумоизоляцией; в – направляющий шарнир с поджатием нижней половины вкладыша к сферической головке

Следует отметить, что аналогичные шарниры применяются и на рулевых тя­гах. Шарниры имеют цилиндрический или конусный направляющий хвостовик, шаровая головка охватывается пластмассовым (из ацетильной смолы) вкладышем, защитный чехол заполняется специальной смазкой. Такие шарниры (фирмы-изготовители «Эренрайх», «Лемфёрдер Метальварен») обладают хорошей герметичнос­тью от попадания грязи и практически не требуют обслуживания. Обращает на себя внимание несущий шарнир, имеющий дополнитель­ную шумоизоляцию в виде упругих резиновых вкладышей, используемый фирмой «Даймлер-Бенц» для изоляции шумов от качения радиальных шин.

Опорные узлы направляющего устройства подвески должны иметь небольшое трение, быть достаточно жесткими и обладать шумопоглощающими свойствами. Для обеспечения этих требований в конструкцию опорных элементов вводятся резиновые или пласт­массовые вкладыши. В качестве материалов вкладышей применяют такие, которые не требуют обслуживания в процессе эксплуатации, например, полиуретан, полиамид, тефлон и др. Использование резиновых вкладышей во втулках обеспечивает хорошую шу­моизоляцию, эластичность при кручении и упругое смещение под нагрузкой. Наибольшее распространение в опорных элементах получили сайлент-блоки, состоящие из резиновой цилиндрической втулки, запрессованной с большим обжатием между наружной и внутренней металлическими втулками. Эти втулки допускают углы закручива­ния ±15° и перекос до 8°. Втулка применяется на автомобиле БМВ, изготовлена методом вулканизации резины между двумя стальными втулками, обладает хорошими шумопоглощающими свойствами и достаточной жесткостью. Втулка нашла широкое применение в поперечных тягах и амортизаторах.

Рис. Опорные втулки элементов подвески:
а – сайлент-блок; б – сайлент-блок качающейся опоры автомобиля БМВ; в – шарнирная втулка, применяемая в тягах Панара и амортизаторах

На поперечных рычагах автомобилей «Даймлер-Бенц» и «Фольксваген» устанавливают так называемые скользящие опоры, в которых промежуточная втулка может скользить по внутренней, обеспечивая малую жесткость при кручении (деформация не превышает 0,5 мм при боковой силе 5 кН). Опору смазывают, а подвижную часть герметизируют торцевыми уплотнениями.

При повороте автомобиля его кузов наклоняется на определенный угол, называемый углом крена. В подвесках легковых автомобилей  автобусов и некоторых грузовых автомобилей применяется дополни­тельное устройство – стабилизатор поперечной устойчивости. Он способствует уменьшению бокового крена и поперечных угловых колебаний кузова автомобиля и перераспределяет вес по колесам автомобиля.

Стабилизатор поперечной устойчивости автомобиля представляет собой упругую штангу из пружинной стали в виде растянутой буквы П, прямые, ду­гообразные и т.п. Штанга закреплена шарнирно в средней части на кузове или подрамнике, а своими концами соединяется с подвижными элементами подвески. Упругие свойства стабилизатора проявляются при его закручивании, как у торсиона. Если при движении автомобиля левое и правое колесо перемещаются одновременно и на одинаковое расстояние, стабилизатор практически не оказывает влияния на жесткость основных упругих элементов подвески. При повороте автомобиля стабилизатор закручивается и изменяет жесткость, уменьшая тем самым величину крена автомобиля. Большинство современных легковых автомобилей оборудуются как минимум передним стабилизатором поперечной устойчивости.

Стабилизатор может устанавливаться как в передней, так и в задней части автомобиля на резиновых втулках для обеспечения упругой деформации в опорах. Как правило, стабилизаторы изготавливают из пружинной стали.

Рис. Стабилизатор поперечной устойчивости

Зависимая подвеска на легковых автомобилях устанавливается на задних колесах. Отличительной особенностью конструкции применяющихся зависимых подвесок является наличие упругих элементов, передающих вер­тикальные нагрузки и не имеющих трения, жестких тяг и рычагов, вос­принимающих поперечные (боковые) нагрузки и обеспечивающих колесу и кузову определенную кинематику.

Характерной конструкцией задней зависимой подвески заднеприводного автомобиля (классическая компонов­ка) является подвеска автомобиля ВАЗ.

Рис. Подвеска задних колес:
1 – распорная втулка шарнира; 2 – резиновая втулка; 3, 17 – нижняя и верхняя продольные штанги; 4 – нижняя изо­лирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия; 7, 8 – болт и кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10, 11 – верхние чашки и изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления; 14, 15 – резиновая втулка и кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки; 25 – опорная втулка; 26 – шайбы; 27 – дистанционная втулка

В подвеску установлены под углом к вертикальной оси автомобиля два амортизатора. Такое расположение амортизаторов обеспечивает дополнительно к гашению вертикальных колебаний повышение поперечной устойчивости кузова. Аналогичная установка амортизаторов принята в подвесках автомобилей «Фольксваген», «Опель», «Форд», «Фиат» и др.

На автомобилях «Ауди», «Мицубиси», «Тойота» и др. применяется подвеска задних ведомых колес с двумя продольными рычагами  работающими на изгиб. Через широко разнесенные рычаги, жестко связанные с поперечной балкой  передаются тяговый и тормозной моменты, а за счет восприятия изгибающего момента рычагами и скру­чивающих нагрузок поперечной балкой уменьшается продольный и поперечный крены кузова.

Рис. Задняя подвеска переднеприводного автомобиля «Мицубиси Галант» со скручиваемой поперечной балкой:
1 – продольный рычаг; 2 – несущая балка подвески; 3 – резиновая втулка; 4 – стабилизатор; 5 – поперечная тяга; 6 – амортизатор с пружиной; Б – опора стабилизатора; В – резиновая втулка крепления рычага к кузову

Широкое распространение на легковых автомобилях получила конструкция подвески (в ряде случаев ее называют полузависимой) со связанными продольными рычагами. Про­стейшим вариантом такой конструкции может служить подвеска задних колес переднеприводных автомобилей ВАЗ ЗАЗ-1102, «Рено», «Фольк­сваген Поло», «Сирокко», «Пассат», «Гольф», «Аскона» и др.

Рис. Задняя подвеска переднеприводных автомобилей ВАЗ

Балка задней подвески состоит из двух продольных рычагов 15 и соединителя 14, которые сварены между собой через усилители. В задней части к рычагам подвески приваре­ны кронштейны 16 с проушинами для крепления амортизаторов, а также фланцы 2, к которым крепятся болтами  оси задних колес. Спереди рычаги подвески имеют приварные втулки 3, в которые запрессованы резинометаллические шарниры 4. Через шарнир проходит болт, соединяющий рычаг подвески со штампованно-сварным кронштейном 5, который крепится к лонжерону кузова приварными болтами  Пружина 12 подвески опирается одним концом на чашку амортизатора 1, а другим через изолирующую прокладку 13 в опору, приваренную к внутренней арке (брызговику) кузова. На шток амортизатора задней подвески устанавливается буфер 7 хода сжатия  закрываемый крышкой 8 с кожухом 6, и детали крепления амортизатора — распорная втулка 11, подушки 10 и опорная шайба 9.

Такая подвеска в переднеприводных автомобилях обеспечивает легкость компоновки всех элементов подвески, небольшое количество деталей в подвеске, отсутствие направляющих рычагов и штанг, оптимальное передаточное отношение от кузова к упругому устройству подвески  исключение стабилизатора, высокую стабилизацию схода и колеи при разных ходах подвески, благопри­ятное расположение центров крена, уменьшающих возможность перераспределения массы кузова при торможении.

Подвеска с виртуальной осью поворота колеса

Такая подвеска применяется на легковых автомобилях Фольксваген Фаэтон. При подвеске переднего колеса на четырех рычагах ось его поворота проходит не через верхний и нижний шарниры поворотной стойки, как это имеет место у известных конструкций подвески, а через точки пересечения продленных осей верхних и нижних рычагов.

Рис. Подвеска с виртуальной осью поворота колеса:
1…4 — направления продольных осей рычагов; R — центр колеса; A — центр опорной поверхности колеса; n — вынос оси поворота по отношению к центру опорной поверхности; nv — вынос оси поворота по отношению к центру колеса; p — плечо обката; a — плечо действия возмущающих сил; AS — точка пересечения оси поворота колеса с плоскостью дороги

Таким образом ось поворота колеса расположена как бы в свободном пространстве и меняет свое местоположение при повороте колеса. Поэтому такую ось поворота колеса называют виртуальной. Данная конструкция позволяет существенно приблизить ось поворота колеса к его средней плоскости. Это положительно сказывается на величинах плеча обката и плеча действия возмущающих сил, благодаря чему улучшаются характеристики управляемости и устойчивости автомобиля.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

  • Зависимые подвески
    • На поперечной рессоре
    • На продольных рессорах
    • С направляющими рычагами
    • С упорной трубой или дышлом
    • «Де Дион»
    • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
  • Независимые подвески
    • С качающимися полуосями
    • На продольных рычагах
      • Пружинная
      • Торсионная
      • Гидропневматическая
    • Подвеска «Дюбонне»
    • На двойных продольных рычагах
    • На косых рычагах
    • На двойных поперечных рычагах
      • Пружинная
      • Торсионная
      • Рессорная
      • На резиновых упругих элементах
      • Гидропневматическая и пневматическая
      • Многорычажные подвески
    • Свечная подвеска
    • Подвеска «Макферсон» (качающаяся свеча)
    • На продольных и поперечных рычагах
  • Активные подвески
  • Пневматические подвески

Видео: Электромагнитная подвеска

Виды подвесок автомобиля - устройство подвески

Подвеска автомобиля – это слаженный механизм, состоящий из более мелких деталей. Создана была подвеска для того, чтобы неровности дороги не передавались напрямую от колес к кузову. Она является соединительным звеном между колесами и кузовом автомобиля и представляет собой часть шасси. Известны разные виды подвесок автомобиля.

Зачем нужна

Подвеска

Подвеска автомобиля нужна для механического соединения рамы или кузова автомобиля с колесами. Благодаря подвеске, неровности дороги не передаются на кузов, то есть подвеска отрабатывает удары колес и сглаживает их при передаче на кузов либо вообще не передает их. В конструкцию подвески входят упругие и направляющие элементы. Такой элемент подвески, как рессоры, которые устанавливались ранее на заднюю подвеску автомобиля, являлись одновременно и упругим и направляющим элементом. На данный момент подвеска автомобиля состоит из множества элементов, включая электронные устройства и датчики, что позволяет обеспечивать должный комфорт пассажирам автомобиля. Рессорная подвеска сейчас устанавливается только на грузовые автомобили, точнее, на карьерные самосвалы.

Классификация

Подвески настолько разнообразны, что их даже можно классифицировать по некоторым признакам.

Если брать в целом, то все виды подвесок легковых автомобилей делятся на две большие группы: зависимая подвеска и независимая. Они заметно различаются, но не имеют весомых преимуществ друг перед другом, чтобы можно было выявить однозначного лидера.

Независимая подвеска

Независимая

Независимая подвеска получила свое название за то, что колеса одной оси не связаны между собой механически. То есть вполне возможно такое, что одно колесо крутится, а другое нет. Этот вид подвески был разработан позже зависимой подвески. Постоянные параметры, например такие, как схождение и развал колес, не имеют постоянного значения при работе подвески. Это значит, что во время отбоя подвески эти параметры временно нарушаются. Этот вид подвески наиболее дешев по сравнению с другими, поэтому чаще применяется на бюджетных автомобилях. Наиболее распространены такие типы независимой подвески, как, например, Мак-Ферсон или «многорычажная».

Многорычажная

Двухрычажная

Зависимая подвеска

Эта подвеска подразумевает жесткую связь колес на одной оси. Движение одного колеса приводит в движение второе колесо. Это наиболее традиционный метод соединения колес, он известен еще со времен гужевых повозок.

Соединительная связь между колесами образуется посредством так называемой неразрезной балки. Минус этого вида подвески в том, что он несовершенен и на данный момент является устаревшим. Наезд на неровность одним колесом заставляет другое колесо менять угол наклона. Из-за этого на высоких скоростях может возникнуть отклонение оси. Если же зависимая подвеска применяется на ведущей оси, то на большой скорости также может возникнуть отклонение от проектируемой траектории движения. Применяется такая подвеска сейчас только на грузовиках и автобусах.

Зависимая

Модернизированная зависимая подвеска «Де Дион» лишена практически всех вышеназванных недостатков, но мало распространена из-за того, что для такой подвески нужно много места, так как необходима установка неразрезной балки. К тому же она имеет слишком высокую стоимость, что делает ее малоконкурентной.

Независимая подвеска с качающимися полуосями

Отличие

Подвеска с качающимися полуосями отличается от остальных типов тем, что каждая из двух качающихся осей закреплена на шасси. Таким образом, каждое колесо всегда находится под углом 90 градусов к своей полуоси. Из-за этого создается эффект подрессоривания и подвеска становится несовершенной с кинематической точки зрения. Также существует зависимость схода и развала колеса, колеи от длины полуоси. Чем полуось длиннее, тем меньше зависимость. Из-за действия центробежной силы и несовершенства такой подвески в долгих поворотах возникает сила, направленная вверх, и она слегка «подбрасывает» ось вверх.

С качающимися полуосями

В качестве упругого элемента часто выступают поперечные рессоры либо пружины. Часто устанавливали такую подвеску на довоенные автомобили, так как они не развивали больших скоростей. По мере роста скорости такая подвеска становится некомфортной и опасной.

Полуоси

Со временем автомобили модернизировали и постепенно отказывались от такого типа подвески. Например, на «горбатом» запорожце использована именно такая подвеска, а на его преемнике ЗАЗ-966 использована модернизированная подвеска с использованием косых рычагов. В современном мировом автомобилестроении на легковых автомобилях такая подвеска не используется из-за ее несовершенства. Единственный грузовой автомобиль, на который до сих пор устанавливают эту подвеску — это Татра-815.

Татра

Подвеска типа «качающаяся свеча»

Является самой первой независимой подвеской. На современных автомобилях используется только на британских автомобилях спортивного типа.

Является предшественницей подвески типа Мак-Ферсон. Основой здесь является кулак поворотный, закрепленный пружиной. Имеет свободный ход вверх-вниз по трубчатой направляющей, намертво прикрепленной к раме автомобиля.

Езда на автомобиле с такой подвеской является очень жесткой и некомфортной. Именно из-за этого фактора, а также дороговизны, она не получила большого распространения.

Подвеска типа Мак-Ферсон

Подвеска МакФерсон

Подвеска типа Мак-Ферсон в отличие от свечной подвески дополнена нижним рычагом и имеет возможность качаться в поперечном направлении.

МакФерсон

Является самой примитивной, но действенной и дешевой подвеской. Большинство бюджетных автомобилей оснащается именно такой простой, но надежной подвеской. Подвеска типа Мак-Ферсон первая по соотношению цена-качество. Отличается неубиваемостью и простотой обслуживания. Позволяет себя не обслуживать, не менять расходники. Например, при сроке службы поворотного кулака примерно 40–50 тысяч километров, такая подвеска спокойно может проехать и 200 тысяч километров.

Детали будут стучать, греметь, но автомобиль будет технически исправным и сможет продолжать движение. В конце службы, если за автомобилем не ухаживать, эта деталь просто развалится и машина остановится. Ремонт такой подвески несложный, поэтому, поменяв деталь, можно снова начинать движение – при поломке одной детали она не деформирует другие.

Активная подвеска

Активная

Активная подвеска – это подвеска, в которой по желанию водителя механически меняется клиренс и жесткость амортизаторов. Водитель, нажав на устройство управления подвеской, меняет также и режимы, например, спортивный, комфортный, нормальный.

Активная подвеска бывает трех видов: гидравлическая, гидропневматическая и самая распространенная пневматическая.

Пневмоподвеска еще в начале 2000-х годов начала использоваться на автомобилях марки Ситроен Ксара. В автомобилях среднего класса это был своеобразный прорыв. Но дальше в автомобильные массы он не пошел. Кроме таких мировых брендовых лидеров, как БМВ, Мерседес-Бенц и Ауди сейчас, пожалуй, только Ситроен серийно производит легковые автомобили с такой активной подвеской.

Работает подвеска на пневмобаллонах следующим образом: внутри пружины вместо стойки или амортизатора стоит пневмобаллон, содержащий воздух. В багажнике находится компрессор, с помощью которого в эти баллоны этот самый воздух поступает. Водитель внутри автомобиля может управлять подвеской с помощью тумблеров на панели. Накачал воздух в баллон – автомобиль поднялся. Спустил воздух – автомобиль опустился.

Устройство пневматической подвески

К плюсам пневмоподвески можно отнести неизменяющийся клиренс. То есть если даже в самом высоком положении машину загрузить пассажирами и грузом клиренс автомобиля не изменится. Также такая подвеска обеспечивает отсутствие кренов в поворотах и улучшенную управляемость.

Минусы такой подвески – это обязательная установка компрессора в багажнике, у которого небольшой срок службы, как и у пневмобаллонов. Долговечность работы компрессора напрямую зависит от климата – если в регионе высокая влажность воздуха, то при частой работе компрессора он выходит из строя. Такая подвеска стоит достаточно дорого, к тому же устанавливать ее должны профессионалы, а это и дорого и профессионалы есть не в каждом городе.

Пневмоподвеска может быть одно, двух или четырехконтурная. Одноконтурная способна опустить или поднять только весь автомобиль. Двухконтурная может опустить отдельно переднюю или заднюю ось. Четырехконтурная система способна изменять положение каждого колеса по отдельности.

Активная пневмоподвеска сейчас часто используется для тюнинга автомобилей. Молодые водители, желая выделить свой автомобиль из серой массы других, устанавливают такую подвеску на свои автомобили.

Видео

Обзор основных видов подвесок представлен в видеоматериале:

Типы подвесок автомобиля – что это такое, особенности устройства, виды и применение

Зачастую наши дороги настолько не могут похвастаться ровным покрытием. Чтобы немного сгладить ощущения от неожиданных кочек и ям, были придуманы подвески. Они осуществляют связь между кузовом, передними и задними колёсами, уменьшают вибрацию.

Разные подвески выполняют одну и ту же функцию, но отличаются своей конструкцией. Существует мнение, что одни подвески лучше использовать в спортивных машинах, другие — в компактных авто. Так как же устроена автомобильная подвеска, и какие ее виды существуют?

Устройство подвески

Элементы конструкции подвески:

  • гасящее устройство;
  • направляющий элемент;
  • опора колеса;
  • упругий элемент;
  • детали крепления;
  • стабилизатор поперечной устойчивости.

Один элемент может выполнять несколько функций, к примеру, многолистовая рессора служит и упругим элементом, и направляющим, и амортизатором. В современных автомобилях функции составляющих распределены, а сами составляющие имеют сложную конструкцию.

Элемент обеспечения упругости выравнивает связь между кузовом и дорогой. В этом участвуют рессоры, пружины и торсионы. >Пружины могут быть одинакового диаметра с обеих сторон, и иметь одинаковый диаметр прутка. Пружины, у которых диаметр разный, называют пружинами с переменной жесткостью. В центр пружины помещают резиновый отбойник, который помогает сгладить неровности в случае полного сжатия пружины.

Что можно сказать о рессорах? Рессоры — это стянутые между собой металлические полосы разной длины. Рессоры бывают:

  • листовые (эллиптические, полуэллиптические, 3/4-эллиптические, четверть-эллиптические, поперечные),
  • торсионные,
  • пружинные.

Торсионы представляют собой металлическую трубу, в которой находятся скручивающиеся стержни. Они ограничены амортизаторами, поэтому действуют усилием на раскручивание.

Сюда же можно добавить пневматический и гидропневматический элементы. В основе первого лежит применение особенностей воздуха. Второй представляет собой герметичный баллон, в котором содержится газ и рабочая жидкость. В дороге он поднимает либо опускает кузов.

Элементы распределения направления силы выполняют функции равномерного распределения колёс относительно кузова, прикрепляют подвеску и передают кузову усилие. Представляют собой сдвоенные рычаги, а также рычаги поперечной и продольной установки.

Амортизатор (гасящий элемент) служит для снижения вибраций и имеет конструкцию металлической трубки. Амортизаторы делятся на однотрубные и двухтрубные. По действию различают газомасляный, масляный и пневматический амортизаторы.

Подвеска автомобиля

При помощи резинометаллических втулок, болтовых соединений и шаровых опор происходит крепление элементов. Для распределения нагрузки по бокам на поворотах применяется штанга, которая присоединяет рычаги колёс, что и представляет собой элемент стабилизации поперечной устойчивости.

Типы подвески

В первую очередь все подвески можно поделить на зависимые и независимые.

Видео о типах подвески автомобиля:

Зависимая подвеска

Представляет собой плотное совмещение противоположных колёс при помощи жёсткой балки. В случае перемены положения одного колеса происходит смещение и второго. Широко используется на протяжении многих лет. Упругими элементами и направляющими сначала выступали рессоры, но на современных моделях их функцию заменяют два продольных рычага, а боковые силы приходятся на поперечную тягу Панара.

Стоит обратить внимание на ряд преимуществ такой конструкции, которые не сразу бросаются в глаза. К ним можно отнести:

  • малый вес;
  • постоянство колеи и развала;
  • высокий центр поперечного крыла.

Такая подвеска выгодно отличается тем, что имеет хорошее сцепление с дорогой на прямой поверхности при любых условиях. К минусам можно отнести вероятность заносов на поворотах. Также сцепление падает, если возникает яма на пути одного колеса. Управлять автомобилем сложно из-за тяги Панара. Так как скрещиваются продольные рычаги, осуществлять поворот тяжело.

Зависимая подвеска применяется чаще всего в качестве задней подвески во внедорожниках и в грузовых моделях.

Независимая подвеска

Имеет независимую связь между колёсами и более сложную конструкцию. Примером служит подвеска на продольных рычагах.

Колесо присоединяется к рычагу и крепится шарнирами к кузову. При этом довольно прочный продольный рычаг с широкой опорной базой обуславливает чёткую параллельность колёс. Втулки уменьшают удары, наклоны на поворотах происходят одновременно с кузовом, центр крена располагается вровень с дорогой. Автомобиль стабильно управляем на прямой дороге, но при повороте скорость надо занижать.

Независимая подвеска

Торсионно-рычажная

Такая полузависимая подвеска объединяет предыдущие две. Торсион применяется в такой подвеске в качестве элемента упругости. С одной стороны торсион закреплён на раме, с другой — на движущем элементе. Торсионная балка работает под давлением от скручивания. Сечение торсиона может быть квадратным или круглым.

Такая подвеска привлекает компактностью и удачно используется в небольших автомобилях, хотя в этом случае центр крена находится ниже, чем при использовании зависимой подвески.  При такой подвеске колесо более наклоняется к внешнему повороту.

Макферсон

Распространенный тип ходовой. Другие названия — «подвеска Чемпена» и «качающаяся свеча». Так как моторные отсеки относительно небольшие, небольшие размеры дают макферсону преимущество.

Макферсон применяется и на передних, и на задних колёсах. Изготовление его дешево, он компактен, обладает большим расстоянием между опорными узлами (это снижает силы там, где крепится кузов).

Минусы этого устройства. Развал меняется, если большой ход, присутствуют дорожные шумы, возникает трение между штоком и направляющей. Конструкция больше подходит для хороших дорог, потому что на брызговик крыла и кузов происходит передача усилия, и это особенно заметно на кочках.

Двухрычажная

Еще в 30-е годы такая подвеска применялась на спортивных автомобилях. Два поперечных рычага крепятся к кузову или подрамнику. При такой конструкции комфортно регулировать угол наклона рычага, определяя высоту крена, менять развал и колею. Колёса имеют возможность быть независимо вертикальными при преодолении неровностей.

Недостатком является, пожалуй, большое количество элементов.

Двухрычажная подвеска

Многорычажная

Эта подвеска унаследовала лучшие качества двухрычажной предшественницы: плавность автомобиля и лёгкость в управлении. В легковой машине многорычажная подвеска располагается на задней оси. Модели Audi используют многорычажный механизм на передней оси. Чаще всего такая технология применяется в дорогих моделях.

Дороговизна изготовления перекрывается отсутствием шума и удобством управления. Являясь следующей ступенькой развития после двухрычажной, такая подвеска имеет в устройстве не менее четырёх рычагов, что обеспечивает независимость продольной и поперечной регулировки. Механизм состоит из подрамника, поперечного, продольного рычага, ступичной опоры, амортизатора, пружины и стабилизатора поперечной устойчивости.

Недостатком считается не самая лучшая фильтрация неровностей и сложность конструкции.

Ваш выбор

В заключение хотелось бы выбрать самую надежную подвеску. Однако однозначно выделить какую-то конструкцию нельзя, каждая обладает рядом положительных и отрицательных качеств. Двухрычажные и многорычажные подвески более универсальны. Макферсон лидирует по кинематике. Зависимая подвеска требует специфических условий и подойдет не всегда. Внедорожники с зависимой подвеской будут чувствовать себя увереннее на небольшой скорости на асфальтированной дороге. Выбор зависит от модели, целей, для которых выбран автомобиль, предпочтений и навыков водителя и финансовых возможностей.

Виды подвесок автомобиля - схемы, устройство

Подвеска является одним из важнейших узлов любого автомобиля. Она выступает в качестве связующего элемента между кузовом и колёсами машины. Её роль заключается в сглаживании получаемой кинетической энергии методом поглощения вибрации с помощью специальных движущихся сегментов. Типы подвески автомобиля могут быть различными. Однако все они выполняют одни и те же функции. Основное различие заключается в том, как это реализовано. Рассмотрим более подробно виды подвесок автомобилей.

Зависимая подвеска

Конструкция таких систем предусматривает наличие жёсткой балки, которая соединяет противоположные колёса. В случае изменения расположения одного колеса синхронно выполняется смещение и другого. Роль упругих и направляющих компонентов выполняют рессоры. В новых моделях они заменены на 2 продольных рычага. Боковые силы компенсирует поперечная специальная тяга.

Зависимая подвеска имеет несколько существенных преимуществ, в число которых входят:

  • низкая себестоимость;

  • небольшой вес конструкции;

  • высокий фокус поперечного крыла.

  • Если сравнивать другие типы подвесок легковых автомобилей, то эта схема способна обеспечивать максимальное сцепление с дорогой на прямых участках.

  • В числе недостатков следует отметить:

  • ухудшение сцепления на дефектном и неровном дорожном покрытии;

  • заносы при резких поворотах;

  • из-за скрещивания продольных рычагов усложняется процедура маневрирования.

Зависимые схемы чаще всего применяются на внедорожниках, грузовых автомобилях и т. п.

 Независимая подвеска

В отличие от предыдущего вида, в данных системах противоположные колёса не имеют жёсткой связи в виде объединяющей балки. В независимой подвеске колесо крепится с помощью продольных рычагов и шарниров. Первый элемент обеспечивает необходимую прочность и имеет широкую опору. Поглощение кинетической энергии выполняют втулки. Машины, обустроенные такими системами, отлично показывают себя на больших скоростях.

Подвеска Мак-Ферсон

Эта схема является одним из наиболее распространённых типов ходовых систем. Популярность конструкции объясняется её компактными размерами и высокой эффективностью. Вместо верхнего рычага установлена амортизаторная стойка. Поворотный сегмент связан с ней шарниром. Роль упругого элемента, вместо пружины, может выполнять торсион. Увеличенное расстояние между опорами снижает нагрузки методом равномерного распределения. Такая подвеска устанавливается как на передние, так и на задние колёса. Среди преимуществ, помимо компактности, можно выделить невысокую себестоимость и малую массу. К недостаткам относятся самовольное изменение развала, что происходит на большом ходу, и наличие дополнительных шумов из-за невозможности обустройства хорошей изоляции. Оптимальной средой эксплуатации таких систем является ровная городская дорога.

Торсионно-рычажная подвеска

Данная схема представляет собой гибрид зависимого и независимого решения. Торсион — это стержень кручения, который изготовлен из высокопрочной стали. Он выступает в качестве дополнительного элемента упругости. Один конец торсиона фиксируется к раме, а другой — к движущемуся сегменту. По типу сечения торсионы разделяются на два вида: с квадратным и круглым сечением. Торсионно-рычажная подвеска широко применяется в различных автомобилях, по стоимости она выигрывает у зависимой системы.

Двухрычажная подвеска

Схема обладает достаточно простой конструкцией. На подрамник или кузов шарнирно монтируются 2 поперечных рычага. Концы фиксируются на поворотной цапфе. Эти решения обеспечивают максимально удобную и комфортную регулировку угла наклона рычага, изменение развала и колеи. При возникновении неровностей колёса могут бить вертикально независимыми. К плюсам этого типа относятся максимально высокие показатели сцепления с дорожным покрытием. В качестве минуса можно указать большое количество составляющих узлов и общие габариты системы.

Многорычажная подвеска

Данная система имеет в своей конструкции четыре и более рычага, что даёт ей полную независимость как поперечной, так и продольной калибровки. Многорычажная подвеска по сравнению с двухрычажной схемой обладает лучшими качествами и лишена её недостатков. Она практически бесшумная и удобная в управлении. К минусам относятся сложность конструкции, высокая стоимость и слабая фильтрация на неровном дорожном покрытии.

Виды задних подвесок автомобилей: проверка задней подвески

Конструкция каждого автомобиля использует несколько составляющих, за которыми закреплены определенные функции. Отдельное внимание стоит уделить ходовой части автомобиля, за счет которой машина, собственно, и перемещается. При этом главным элементом в этой части является подвеска, и о ней будет идти речь далее.

Назначение и конструкция

Подвеска транспортного средства выполняет несколько функций. Основные:

  • обеспечение упругого крепления колеса к кузову
  • гашение колебаний
  • обеспечение контакта колеса и дорожного полотна

Была изобретена одновременно с автомобилями. Ей столько же лет, сколько первому авто, выпущенному с производства. При этом все еще не удалось создать оптимальную подвеску, которая устроила бы любой автомобиль.

Несмотря на разновидности, изделия схожи между собой по своим комплектующим. Конструкция содержит:

  • Упругие элементы — рессоры, пружины, др. Их основной задачей является восприятие нагрузок, полученных при ударе колеса о ходовую часть.
  • Демпфирующие элементы или амортизаторы. Они гасят колебания, полученные от упругих элементов, через поглощение и рассеивание волн колебания. Поэтому и устанавливают их обычно рядом с упругими элементами.
  • Направляющие системы. Созданы для связи колеса с несущей частью, что обеспечивает возможность движения машины по нужной траектории. К этой группе можно отнести рычаги, тяги, балки.

Все составляющие выполняют ряд определенных функций, и даже без одного элемента она не представляет собой единую конструкцию.

Основные виды

Главное отличие между подвесками заключается в конструктивном исполнении составляющих и в их расположении в ходовой части. При этом любое изменение способно повлиять на технические и эксплуатационные характеристики.

В основном деление основных типов осуществляется по трем основным категориям:

  1. Зависимые.
  2. Полузависимые.
  3. Независимые.
  4. Другие виды.

Каждую из категорий стоит разобрать подробнее.

Зависимая подвеска

Самая первая из произведенных и используемых на автомобилях подвесок. Именно она считается долгожителем среди существующих конструкций. И прототипом для создания стала конная повозка.

Особенность — надежное соединение колес, предотвращая перемещение деталей относительно друг друга. В качестве соединяющей оси выступает задний мост. Упругие элементы — пружины, хотя не так давно ими были рессоры. Демпфирующий элемент — амортизатор. Устанавливают его двумя способами:

  1. Отдельно от пружин.
  2. На одной с ними оси. Подобное расположение требует установки внутри пружины.

Сверху амортизатор монтируют к кузову, снизу — к мосту. На амортизаторе две функции — одна подразумевает гашение колебаний, вторая — крепит колеса к оси.

Рычаги и тяга, расположенные в соответственно поперечном и продольном направлении, — это составляющие направляющей системы. Всего их задействовано четыре. Они следят за тем, чтобы движение оси с колесами было предсказуемым. Поперечная тяга служит для уменьшения угла крена во время поворота автомобиля при его движении. Плюсы:

  • простое исполнение;
  • надежность;
  • обеспечение качественного сцепления.

Главный минус — потеря сцепления колес с дорогой, если машина входит в поворот. Это может быть очень опасно. Сегодня не востребованы, и их стараются не использовать. В основном встречается на грузовых автомобилях.

Независимая

Отличием этой подвески от других, как нетрудно догадаться, является отсутствие связи между колесами, которые находятся на одной оси и расположены параллельно друг другу. Таким образом, если по каким-то причинам положение одного колеса изменится, это не отобразится на другом.

Делятся на несколько типов, и каждый из них стоит отдельного внимания.

Стойки Макферсона

Многие знают этот тип под названием «качающаяся свеча». Главное отличие — это наличие амортизационной стойки, выполняющей сразу несколько функций. При этом все функции выполняются одновременно. Конструкция задействует:

  • амортизатор;
  • пружина.

Снизу элемент крепят к ступице колеса, а сверху — к кузову. Во втором случае также используют дополнительные опоры. Благодаря подобному креплению удается обеспечить надежную фиксацию колеса с кузовом при раскачивании. Имеется и направляющая система. В ее роли выступают рычаги, имеющие поперечное направление.

Стойка — наиболее популярный и востребованный тип. Ее назначение — обеспечение комфортного передвижения по дороге. Подвеску ценят за ее надежность и долговечность.

Рычажная

Рычажный тип также является представителем независимого вида подвесок. Довольно известный вариант, имеющий два вида исполнения конструкции:

  1. Двухрычажную. Амортизационная стойка используется только для погашения колебаний. Креплением занимается управляющая система, включающая два поперечных рычага, имеющих А-образное исполнение. Деталь предотвращает ненужное перемещение колеса при движении. Однако по сравнению с ней стойка МакФерсона мягче и проще в управлении.
  2. Многорычажную. Доработанная двухрычажная конструкция. Два рычага дополнены еще восемью подобными деталями. За счет этого удалось улучшить плавность хода, комфортное вождение.

В основном предпочтение отдают стойкам МакФерсона и двухрычажному варианту конструкции. Встречаются в большинстве транспортных средств и особенно популярны среди современных и дорогостоящих моделей. Также предпочтительны для установки в автомобили с мягкими подвесками.

Полузависимая

Этот вид подвесок — что-то среднее между описанными выше вариантами. По внешнему виду конструкция напоминает зависимую подвеску. У нее также есть балка и продольные рычаги, благодаря которым удается соединить два колеса, расположенных на одной оси.

Крепление полузависимой подвески осуществляется при помощи рычагов. Упругие и демпфирующие элементы — знакомые пружины и амортизаторы соответственно.

А вот балка полузависимой — торсионная, что позволяет ей работать также на скручивание. Таким образом, колеса могут перемещаться в вертикальном направлении вне зависимости друг от друга.

Плюсы:

  • простота;
  • надежность.

Часто встречается на заднеприводных машинах.

Другие виды подвесок

Существуют и другие виды — современные варианты, которые не так давно начали эксплуатировать в конструкции автомобилей. Стоит изучить их подробнее.

Гидравлическая

Гидравлическая подвеска обладает рядом особенностей. Главная из них — это измененные амортизаторы. В отличие от стандартных амортизаторов используют детали конической формы, заполненные маслом. Дополнительно каждая деталь оборудуется шарообразным гидроаккумулятором.

Среди плюсов:

  • долговечность;
  • плавность хода при любых условиях;
  • возможность регулирования дорожного просвета дистанционно.

Они крепкие и вполне надежные. Однако минусом является наличие масла в конструкции. Дело в том, что если произойдет утечка масла, то из строя выйдет не только изделие, но также тормозная система и гидроусилитель руля.

Винтовая

Винтовая подвеска — обобщенное название для нескольких типов подвесок, устройство которых предусматривает возможность регулирования степени преднатяжения пружин. Плюсами такой конструкции являются:

  • простота в обслуживании;
  • прочность;
  • долговечность;
  • хорошую работу для России.

Она жесткая и почти неубиваемая. В случае поломки починить ее можно своими руками. При этом производители рекомендуют как можно чаще выполнять осмотр конструкции. Чтобы не возникало частых поломок, можно смазывать поверхность амортизаторов винтовой формы специальной смазкой.

Что делать, если подвеска скрипит?

В процессе эксплуатации авто иногда можно услышать скрип или стук подвески, если случайно попасть в яму или, например, проехать лежачего полицейского. Прежде чем приступать к ремонту, нужно выполнить проверку конструкции. Однако мало кто знает, как проверить изделие самостоятельно.

Проверка задней подвески

Стоит отметить, что ее проверять проще, чем переднюю. Основная поломка может произойти в стойках, которые является наиболее дорогой частью конструкции. Определить неисправность можно визуально, осмотрев детали на наличие трещин, расколов или других повреждений, деформаций. Если есть, значит, нужно менять.

Ремонт

Что входит в ремонт подвески? Устранение всех сломанных или вышедших из строя деталей, узлов, крепежных элементов. При необходимости осуществить починку, пробой или заменить косточки конструкции, яйца можно своими руками, закупившись необходимыми инструментами и комплектующими. Однако лучше обратиться за помощью профессионалов, которые смогут не только ответить на вопрос «как сделать подвеску», но также сделают ею.

Также читайте:

Из чего состоит Ходовая Часть автомобиля?

Подвеска автомобиля: Применение, виды подвесок, принцип работы, неисправности

Обзор на Двигатель М271: История Создания Характеристики Плюсы и Недостатки

Мерседес-Бенц SL 500: машина для настоящих джентльменов

Обзор на Мерседес-бенц ГЛЕ 400: Интерьер Экстерьер Двигатель Плюсы и Минусы

Руководство для начинающих по типам автомобильных подвесок и их значению

Вы когда-нибудь слышали, чтобы покупатель машины спрашивал, какая подвеска у машины, на которую он / она смотрит? Не так уж и часто, правда? Однако это не значит, что он менее важен, чем, скажем, двигатель автомобиля. Фактически, это одна из вещей, с которой вам нужно ознакомиться, если для вас важен комфорт во время езды. Автомобильная подвеска не только обеспечивает удобство ваших ягодиц на сиденье, но также обеспечивает стабильную управляемость и торможение.

Вы спросите, насколько важна система подвески? Без него вы не сможете удерживать колеса на земле при прохождении поворотов на определенных скоростях - поговорим о крене кузова. Да, ваша машина может буквально повалиться вбок, но из-за подвески этого не произойдет, верно? Чтобы лучше понять это, плохие системы подвески приводят к большему количеству отказов, поскольку амортизаторы не поглощают удары о неровности, а пружины могут не расширяться вовремя, чтобы ваши шины оставались на земле.

Помимо частоты отказов и управляемости, неисправные системы подвески также являются причиной лязгающих звуков при перекатывании и прохождении лежачих полицейских.Проще говоря, системы подвески предназначены не только для комфорта езды, они также способствуют безопасности на дороге и стабилизации автомобиля. Теперь, когда у вас есть смутное представление о том, насколько важна система подвески, вы должны быть готовы узнать о ее различных типах.

Зависимая подвеска

Система подвески состоит из пружин, которые могут быть как винтовой, так и листовой.Тяги / рычаги и амортизаторы также составляют систему и удерживают колесо на земле. Однако существуют различные установки, и некоторые из них не так просты, как спираль и пружина, прикрепленные к колесу. На сегодняшний день известны две общие классификации подвесных систем; зависимые и независимые. Зависимая система подвески подразумевает наличие балки или оси, которая соединяет левое колесо с правым, поэтому они работают в тандеме друг с другом. Эта классификация подвески может быть основана на комбинации листовых рессор и амортизаторов или винтовых пружин и амортизаторов. Эта простая конструкция делает его прочным и дешевым, что позволяет производителям использовать его в автомобилях массового потребления, требующих долговечности и доступности.

1. Торсионная балка

Система подвески с торсионной балкой, также известная как подвеска с поворотной балкой, проста и имеет низкую стоимость. Обычно в задней части системы используются продольные рычаги, интегрированные с поперечиной, которая поворачивается при движении колес.Если мы изобразим это на графике, это будет посередине неразрезной оси и независимой подвески. Конструкция позволяет сделать кабину более просторной, поскольку система подвески более компактна и проста. Кроме того, он относительно дешевле в производстве и в то же время жесткий. Его часто можно найти на более доступных и небольших седанах и хэтчбеках, таких как Honda Jazz .

2. Ведущий мост

Ведущая ось - это просто ведомая цельная ось. Это означает, что он передает мощность на колесо, в отличие от своего аналога с торсионной балкой, у которого нет мощности, подаваемой на колеса. Задние подвески с ведущим мостом обычно используются в автобусах, легких грузовиках, а также некоторых легких и средних внедорожниках и пикапах . Система может иметь пружину либо винтовые, либо листовые пружины. Также важно отметить, что, поскольку система более прочная, она более надежна при работе с большими нагрузками.

Независимая подвеска

В отличие от своего аналога, этот тип подвески не имеет штанги, соединяющей оба колеса.Скорее, каждое колесо снабжено собственной комбинацией пружины и амортизатора, что обеспечивает более комфортное катание. Это связано с тем, что неровность или выбоина, которая затрагивает одно колесо, не влияет на другое - это означает, что когда одно колесо толкается вверх из-за неровностей, соседнее колесо останется на земле без изменений. Независимые системы подвески могут использоваться как спереди, так и сзади, при этом первые широко распространены в настоящее время, чтобы удерживать передние колеса на земле и направлять автомобиль в правильном направлении.

Существуют различные варианты независимой подвески.Благодаря постоянному технологическому прогрессу, автомобильная промышленность теперь имеет в своем списке горстку, и каждая из них имеет свои преимущества и недостатки. Без дальнейшего промедления, вот три распространенные формы независимых систем подвески.

1. Стойка Макферсон

В этом типе независимой подвески используется либо поперечный рычаг, либо существенное звено сжатия, которое стабилизируется вторичным звеном.Некоторые называют это амортизатором, встроенным в цилиндрическую пружину. Обычно он встречается под переднеприводными автомобилями, такими как Kia Soluto . Стойка MacPherson является одной из самых экономичных независимых систем подвески, поскольку в ней используется меньше деталей, а это означает, что ее проще и легче производить.

Стойка Макферсон - один из самых распространенных типов среди систем независимой подвески. Благодаря своей простоте он не занимает много места, что делает его идеальным вариантом для небольших и более компактных автомобилей.Простота конструкции также означает, что их легче производить и устранять неисправности, чем другие типы независимых подвесок.

2. Двойной рычаг

Как следует из названия, с колесом соединены два рычага в виде рычага. Каждый из них имеет разные монтажные позиции: одно у колеса и другое у рамы автомобиля. Поперечные рычаги этой системы аналогичны поперечным рычагам стойки Макферсон, так как они также имеют винтовые пружины и амортизаторы.Существует несколько конфигураций подвески на двойных поперечных рычагах, но мы оставим это для более подробной статьи.

Одна замечательная особенность двойных поперечных рычагов - это увеличение отрицательного развала из-за вертикального движения верхних и нижних рычагов. В этом контексте внешнее колесо вашего автомобиля в поворотах сохранит оптимальный контакт с дорогой, что приведет к лучшему сцеплению и управляемости. Это означает, что когда ваша машина наклоняется на одну сторону в повороте, колесо остается перпендикулярно дороге, что обеспечивает максимальный контакт шины с землей.

3. Многоканальный

Если в подвеске на двойных поперечных рычагах используются два рычага, соединенных с колесом и рамой транспортного средства, в системе многорычажной подвески используются по крайней мере три боковых рычага и один или несколько продольных рычагов. Многорычажная независимая подвеска относительно дороже, чем две вышеупомянутые установки, а также более сложна и замысловата по своей структуре. Несмотря на это, это стало обычным явлением для современных автомобилей, установка которых включает передние стойки Макферсона и многорычажную подвеску сзади.Однако из-за стоимости производства таких систем они в основном встречаются на более дорогих автомобилях или автомобилях, относящихся к категории премиум.

Благодаря большему количеству звеньев, подключенных к колесу, эта система подвески может двигаться более свободно, чем две другие, так как она может охватывать различные углы. Другое дело, что благодаря своей конструкции он предлагает больше возможностей для достижения различных углов установки колес. Вы можете встретить многорычажные подвески на внедорожниках, седанах или спортивных автомобилях.

онлайн-курсов PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов.

Russell Bailey, P.E.

Нью-Йорк

"Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации."

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. "

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании веб-сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. "

Roy Pfleiderer, P. E.

Нью-Йорк

"Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком с

с деталями Канзас

Городская авария Хаятт."

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

"У вас большой выбор курсов, а статьи очень информативны.Вы

- лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

"Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал "

Хесус Сьерра, П. Е.

Калифорния

"Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину "

Арвин Свангер, П.Е.

Вирджиния

"Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие ".

Мехди Рахими, П.Е.

Нью-Йорк

"Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов."

Уильям Валериоти, P.E.

Техас

"Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

"Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь."

Джеральд Нотт, П.Е.

Нью-Джерси

"Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной раздела

законов, которые не применяются

- «нормальная» практика."

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация "

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

"Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо ".

Патрисия Адамс, P.E.

Канзас

"Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата."

Джозеф Фриссора, P.E.

Нью-Джерси

"Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев "

Жаклин Брукс, П.Е.

Флорида

"Документ" Общие ошибки ADA при проектировании объектов "очень полезен.Модель

испытание потребовало исследования в

документ но ответы были

в наличии "

Гарольд Катлер, П. Е.

Массачусетс

"Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ."

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

"Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой."

Кристина Николас, П.Е.

Нью-Йорк

"Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены ехать ".

Деннис Мейер, P.E.

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. "

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

до метро

на работу."

Клиффорд Гринблатт, П.Е.

Мэриленд

"Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. "

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники."

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

по ваш промо-адрес электронной почты который

пониженная цена

на 40% "

Конрадо Казем, П. E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

"Это был хороший тест и фактически подтвердил, что я прочитал о профессиональной этике

коды и Нью-Мексико

правил. "

Брун Гильберт, П.E.

Калифорния

"Мне очень понравились занятия. Они стоили потраченного времени и усилий."

Дэвид Рейнольдс, P.E.

Канзас

"Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительно

аттестация. "

Томас Каппеллин, П.E.

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил - много

оценили! "

Джефф Ханслик, P. E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

"Курс был по разумной цене, а материал краток.

хорошо организовано. "

Glen Schwartz, P.E.

Нью-Джерси

"Вопросы подходили для уроков, а материал урока -

хороший справочный материал

для деревянного дизайна. "

Брайан Адамс, П.E.

Миннесота

"Отлично, я смог получить полезные рекомендации по простому телефонному звонку."

Роберт Велнер, П.Е.

Нью-Йорк

"У меня был большой опыт работы в прибрежном строительстве - проектирование

Building курс и

очень рекомендую . "

Денис Солано, P.E.

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. "

Юджин Брэкбилл, P.E.

Коннектикут

"Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда."

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

"Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное. »

Майкл Тобин, P.E.

Аризона

"Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ."

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

"Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П. Е.

Conneticut

"Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину "

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

"Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс."

Ира Бродский, П.Е.

Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график "

Майкл Глэдд, P.E.

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."

Деннис Фундзак, П.Е.

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. "

Стив Торкильдсон, P.E.

Южная Каролина

"Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал . "

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение."

Thomas Stalcup, P.E.

Арканзас

"Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. "

Марлен Делани, П.Е.

Иллинойс

"Учебные модули CEDengineering - это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

надо ехать. "

Гектор Герреро, П.Е.

Грузия

различных типов автомобильных подвесных систем

Люди мало что знают о системах подвески, потому что не видят их. Подвеска автомобиля - это то, что соединяет автомобиль с колесами.Он не только обеспечивает достаточно комфортную езду, но также обеспечивает управляемость на дороге и тормозную систему автомобиля. Сама модель автомобиля может многократно определять тип используемой подвески. Конечно, есть и другие случаи, когда вкус потребителя диктует систему подвески транспортного средства.

Стоит использовать зависимую подвеску

Зависимая подвеска имеет неразрезную ось, проходящую по ширине рамы.Это позволяет соединять колеса как с левой, так и с правой стороны и работать вместе как единая команда. Если одна сторона машины изгибается в заданном направлении, другая сторона будет следовать за ней из-за зависимости. Именно на пересеченной местности система зависимой подвески действительно оправдывает себя. Они могут работать в тяжелых условиях и являются основной системой подвески для заднеприводных автомобилей и внедорожников . Это предпочтительная система подвески для любого транспортного средства, которое будет работать в суровых условиях.

Аттракцион с независимой подвеской

Независимая подвеска не имеет этой единственной соединительной оси. Каждое колесо независимой подвески по-разному реагирует на дорожные условия, а это означает, что неровность с одной стороны не должна вызывать реакцию с другой. Независимая подвеска привлекает качеством вождения. Это гораздо более удобный способ передвижения.

Разновидности независимой подвески

Существует несколько разновидностей независимой подвески. Задняя независимая подвеска использует стойку McPherson , и система допускает использование внешних приводных валов. Независимая подвеска задних колес имеет приводной вал, прикрепленный к раме автомобиля, а внешние приводные валы передают привод на каждое колесо. Компьютеризация современных автомобилей позволила создать некоторые разновидности подвески, которые улучшат управляемость. Адаптивная пневматическая подвеска имеет систему подвески с электронным управлением для всех колес автомобиля с непрерывной адаптивной системой демпфирования.Стоимость датчика высоты контролирует расстояние между осью автомобиля и шасси при использовании адаптивной пневматической подвески.

Механизмы, используемые в системе подвески

Различные системы подвески имеют интересные механизмы. на двойных поперечных рычагах в основном состоит из фигурных металлических деталей, расположенных друг над другом. Расположенные в передней части автомобиля, они обеспечивают устойчивость шины. У них также есть амортизатор и пружина , которые поглощают колебания, возникающие в вертикальном направлении.Двойной поперечный рычаг, уменьшающий роль, обеспечивает лучшее рулевое управление. Система подвески стойки McPherson подключается как к передней, так и к задней части автомобилей. Стойка McPherson будет крепиться к ступице колеса с помощью трубчатой ​​стойки. Стойка может совершать поворотное движение, чтобы шина лучше двигалась. В конструкции McPherson также есть амортизатор и винтовая пружина, установленные на стойке, чтобы помочь выдерживать дорожные условия.

Подвеска с поворотной балкой

Полунезависимая система позволяет колесу двигаться в качестве независимой подвески для скручивания, а подвеска действительно позволяет одному колесу влиять на другое.Подвеска с поворотной балкой - это полунезависимая система, которая чаще всего используется на задних колесах. Он имеет отличных характеристик : простой дизайн, легкий вес, низкая стоимость, очень хорошая долговечность.


Воздействие подъема или опускания подвески

Любая из подвесных систем имеет свои плюсы и минусы. Используется то, что лучше всего подходит для конструкции данной модели автомобиля. Есть возможность поднять или опустить подвеску. Если вы хотите иметь классический городской лоу-райдер, это можно сделать.Пожалуйста, помните, что что бы вы ни поднимали или опускали, подвеска противоречит исходному расчетному напряжению . Из-за этого на автомобиль может быть оказано некоторое давление или деформация.

Имею представление о конструкции подвески

Знание подвески помогает владельцу в обслуживании автомобиля. Некоторое представление о конструкции подвески позволяет лучше понять важность амортизаторов и винтовых пружин автомобиля.Лучшее понимание тормозной системы также происходит из-за того, что мы немного больше знаем о системе подвески. Это знания, которые не обязательно использовать каждый день. Однако, когда проводится работа с тормозами или днищем автомобиля, такая информация помогает владельцу автомобиля лучше понять, что пытается сделать автомеханик .

Следите за нами и ставьте лайки:

Теги: Система подвески автомобиля, Зависимая система подвески, Независимая система подвески, Конструкция подвески, Подвеска с поворотной балкой

Категории: Авто Информация, Автозапчасти

Типы подвески автомобиля - Переключатель подвески

Хотите опустить машину? Имеет смысл.Это в некотором роде наше дело. Но это только начало вопроса. Потому что, если вы хотите его снизить, вам также необходимо знать, какой у вас тип подвески автомобиля. И большую часть времени кажется простым вопросом, но это не так. Есть много разных вариантов.

Хотите знать все о различных типах автомобильных подвесок? Тогда читайте дальше.

Начнем с основ: независимые и зависимые подвески

Так что давайте просто предположим, что вы никогда в жизни не видели подвеску автомобиля.Большинство автомобилей сегодня имеют так называемую независимую подвеску, но в свое время некоторые автомобили (и некоторые из современных грузовиков) имели зависимую подвеску, по крайней мере, в одной части шасси. Так в чем разница?

Зависимые подвески настраиваются таким образом, что одна сторона автомобиля соединяется с другой. Самый очевидный способ увидеть один из них - заглянуть под любой современный полноразмерный пикап. Есть ось, которая охватывает ширину грузовика и соединена с рамой двумя листовыми рессорами.Допустим, вы ведете грузовик и врезаетесь в правый задний угол. Этот угол поднимется в ответ на удар, но левая сторона фактически сделает противоположное и упадет. Это потому, что эти двое связаны и зависят друг от друга.

Независимые подвески - наоборот. Каждый поворот может двигаться независимо от других, что обеспечивает более сбалансированное качество езды.

Теперь, прежде чем выступят скептики, давайте констатируем еще один очевидный факт: независимые подвески можно связать друг с другом с помощью стабилизатора поперечной устойчивости.Но они не зависимы, потому что углы по-прежнему перемещаются независимо друг от друга, там есть стабилизатор поперечной устойчивости, чтобы минимизировать разницу между ними.

Большинство современных автомобилей имеют независимую подвеску, но так было не всегда. Вначале у автомобилей были передние и задние мосты. Тогда это было как раз в задней части, когда машины шли заднеприводные с ведущим мостом. Сегодня есть сочетание того и другого: у некоторых автомобилей есть оси сзади, а спереди - независимая подвеска.

Листовые рессоры

Если у вас есть автомобиль с зависимой подвеской, есть вероятность, что у вас есть листовые рессоры. Если посмотреть на колесо сбоку, эти пружины длинные, но сзади они довольно тонкие - может быть, 2-4 дюйма в ширину. Они удерживаются на месте передней осью, затем другой шарнир, прикрепленный к скобе, которая также является осью. Затем он прикручивается к оси.

Идея листовых рессор заключается в том, что они центрируют ось и обеспечивают некоторый ход подвески. Но они больше подходят для грузовиков, потому что они также предназначены для работы с тяжелыми грузами.

Стойки Макферсон

Вы найдете их во множестве автомобилей - почти всех производителей, кроме некоторых автомобилей Honda.Идея стойки MacPherson заключается в том, что катушка размещается над амортизатором, а нижняя часть этого узла прикрепляется болтами к поворотному кулаку. Вверху стойки находится подшипник, который позволяет валу стойки и катушке поворачиваться, что происходит при каждом повороте рулевого колеса.

В этих ситуациях стойка имеет решающее значение для вашего выравнивания. Если нижние точки крепления изношены, изгиб может выбросить вещи, и у вас возникнут проблемы с управляемостью.

Стойки и двойные поперечные рычаги подвески

Старые модели Honda - например, Civics 1988–2000 годов - обычно используют такие подвески.В этих сценариях есть верхний и нижний рычаги управления, как и в передней части старого полноразмерного грузовика Chevy. Но комбинация спирали и пружины, известная как узел стойки, делает поворот , а не , как стойка Макферсона. Вместо этого он просто контролирует движение подвески вверх и вниз. Фактически, теперь он похож на большинство новых грузовиков Chevy.

Катушки

Старые автомобили, особенно модели GM 1960-х годов, имеют тот же тип установки, что и полноразмерный пикап. У них есть верхний и нижний рычаги управления, а винтовая пружина находится в кармане на нижнем рычаге.В этом случае верх пружины оказывается в кармане на раме, и амортизатор проходит либо через центр катушки, либо в сторону. В обоих сценариях у вас есть отдельная катушка для работы.

Витая балка или торсион

Торсионы аккуратные. Это прямые стержни из пружинной стали с шлицами на обоих концах. С одной стороны он входит в нижний рычаг, а с другой - соединен с ключом. Когда рычаг поднимается и опускается, торсион поворачивается, позволяя ему двигаться.

Подвески с поворотной балкой похожи, но обычно они устанавливаются по ширине автомобиля, как в некоторых Volkswagen Jettas. На каждом конце балки есть продольные рычаги. Когда рычаг перемещается, он поворачивает балку через точку крепления, позволяя перемещаться.

Понятно? Теперь приступайте к опусканию машины.

Теперь, когда вы ознакомились с основами всех типов автомобильных подвесок, пора приступить к спуску собственной машины на землю.Нужна помощь? Протяни руку. Мы здесь, чтобы помочь.

Разъяснение

: 5 самых распространенных автомобильных подвесок | Особенность


Из номера за июнь 2017 г.
Вы можете задаться вопросом, как инженеры по динамике определяют, какое оборудование использовать в подвеске? Вот краткая версия: им говорят другие люди. Инженеры должны работать в рамках ограничений базовой подвески, продиктованных требованиями к упаковке, бюджетом и архитектурой автомобиля.Но предстоит еще немало настроек: после сбора контрольных данных с кинематической машины и механизма соответствия инженеры определяют набор целевых показателей K&C для своего автомобиля. Затем они сотрудничают с разработчиками подвески, чтобы создать переднюю и заднюю геометрии, имитирующие эти атрибуты, изменяя точки крепления, жесткость втулки, конструкцию рычагов и рычагов и другие переменные. Вот пять наиболее распространенных конфигураций подвески, встречающихся в современных автомобилях:

Использование картера оси для размещения колес так же надежно, как и сама идея, поэтому эта технология тележки для волов сохраняется во внедорожниках, пикапах и коммерческих транспортных средствах.Очевидный недостаток: неровность на одном колесе возбуждает и противоположное колесо. Когда неразрезная ось соединяет два ведомых колеса, также известных как «ведущая ось», осевые валы, дифференциал и корпус вносят вклад в неподрессоренную массу, влияя на качество езды и усугубляя скачкообразное движение оси при ускорении и торможении, особенно в автомобилях с высоким крутящим моментом. .

Пара боковых рычагов, иногда называемых двойными поперечными рычагами или А-образными рычагами, обеспечивает лучший контроль над кинематикой, чем расположение стоек.Среди преимуществ: верхнее плечо, которое короче нижнего плеча, чтобы оптимизировать ориентацию пятна контакта шины при качении кузова, увеличивая боковое сцепление. Рычаги управления также требуют меньшей высоты, чем амортизационная стойка, чтобы лучше проскользнуть под низкими капотами спортивных автомобилей, таких как Acura NSX и Chevrolet Corvette.

Наибольшая изощренность и гибкость настройки достигается за счет использования комбинации звеньев и рычагов или всего пяти отдельных звеньев.Одна общая компоновка включает в себя три боковых рычага для поперечного расположения колес, один продольный рычаг для продольного удерживания и рычаг управления схождением, который эффективно выполняет точные корректировки рулевого управления во время хода подвески. Многорычажный подход обеспечивает более высокую поперечную жесткость и желаемое изменение носка при соответствующей вертикальной и продольной податливости. Установки Multilink также могут быть спроектированы таким образом, чтобы лучше противостоять нырянию и приседанию при торможении и ускорении соответственно. Проще говоря, многорычажная подвеска предлагает максимальное разделение между характеристиками управляемости и качества езды, чтобы уменьшить количество компромиссов.

Часто используется в задней части автомобилей эконом-класса. В этой конструкции используются продольные рычаги, интегрированные с поперечиной, которая предназначена для проворачивания при движении колес. Несмотря на то, что торсионная балка или «закручивающаяся балка» не так уязвимы, как неразрезной мост, это не действительно независимая подвеска. Более жесткие втулки могут компенсировать присущую торсионной балке податливость из стороны в сторону, но это приводит к большей ударной вязкости. (В некоторых автомобилях используется рычажный механизм Ватта или тяга Панара для улучшения поперечной жесткости без ущерба для качества езды.) Низкие точки крепления вместе с пружинами и амортизаторами, которые установлены дальше от двигателя, чем в других устройствах, создают больше внутреннего и грузового пространства.

    В этой самой популярной передней подвеске усиленный демпфер (обычно с концентрической спиральной пружиной) выполняет двойную функцию, действуя как фиксирующее устройство и успокаивая вертикальное движение. Конфигурации стойки обычно выбираются из-за их простоты и стоимости, и они уже, чем рычаги подвески и многозвенные механизмы, что делает их идеальными для автомобилей с поперечным расположением двигателя.Однако конструкция стойки ограничивает возможности инженера по оптимизации развала колес при вертикальном движении колеса.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Автозапчасть | Типы систем подвески автомобилей

    Одной из сложных систем автомобиля является система подвески.Не многие люди понимают, что это такое, в основном потому, что подвеска транспортного средства не является чем-то, что можно сразу увидеть. В отличие от рулевого колеса и фар, которые вы видите сразу, система подвески спрятана глубоко в «каркасе» автомобиля.

    Система подвески является важной частью любого автомобиля. Это часть, которая соединяет корпус автомобиля с колесами. Кроме того, он обеспечивает комфортную езду и управляет управляемостью автомобиля на дороге и его тормозными способностями.

    Не все системы подвески одинаковы. Но спросите любого механика о типах систем подвески автомобиля, и вы получите разные ответы.

    Если вы ожидаете четкого ответа на вопрос, что такое «типы автомобильных подвесок», то вы будете разочарованы. Существуют различные способы анализа подвесных систем, и по этой причине существует столько же способов их классификации.

    Однако условно можно выделить три широкие группы подвесных систем. Вот они:

    1. Независимая система подвески - этот тип подвески получил свое название от принципа работы.Для этой системы подвески движение колеса никоим образом не влияет на действие другого колеса. Ниже мы обсудим более подробную информацию об этой системе.
    2. Зависимая - Как вы, наверное, догадались, для системы зависимой подвески движение одной шины влияет на другие шины. Проще говоря, когда одна из шин движется, остальные будут иметь движение, соответствующее первой шине. Чтобы узнать больше о том, почему зависимая подвеска не используется, несмотря на то, что она дешевле, читайте дальше.
    3. Полунезависимая - для этой системы подвески колеса оси движутся относительно друг друга. Положение колеса влияет на положение и часто отношение другого. Поворотная балка - это обычно применяемая полунезависимая подвеска.

    Несмотря на то, что применяемая система подвески в основном зависит от модели автомобиля, иногда владельцы автомобилей могут указать желаемую подвеску.

    Зависимая подвеска

    В механике этой системы используется цельная ось, проходящая по ширине рамы.Ось связывает левый и правый комплект колес, и поэтому они работают как единое целое.

    Когда одна сторона автомобиля поворачивает влево, другая сторона также совершает такое же движение.

    Другими словами, две стороны имеют фактор зависимости, отсюда и название этого типа системы подвески.

    Неровная местность подчеркивает необходимость этой системы. Зависимые системы идеально подходят для неровных дорог, поскольку они лучше справляются с суровыми условиями.Большинство внедорожников и заднеприводных автомобилей используют эту систему в качестве основной системы подвески.

    Система независимой подвески

    Для системы независимой подвески нет соединительной оси, которая связывает комплект колес.

    Колеса автомобиля с независимой подвеской будут по-разному реагировать на дорожные условия.

    Это означает, что если одно колесо испытывает удар с одной стороны, реагирует только это колесо. На остальные колеса реакция первого колеса не повлияет.

    Большинство водителей предпочитают эту систему зависимому типу из-за качества вождения, которое она предлагает. Благодаря независимой подвеске вы будете комфортно ездить.

    Варианты независимой системы подвески

    Существуют различные варианты независимой системы, каждая из которых модифицирована в зависимости от своей функциональности.

    В задней независимой подвеске, например, используется стойка McPherson. В этой системе есть допуск на внешние приводные валы.

    Независимая подвеска задних колес имеет приводной вал, прикрепленный к раме автомобиля. Затем внешние приводные валы передают привод на колеса автомобиля.

    Сегодня ECS поддерживает различные подвески, улучшающие качество вождения. Что касается адаптивной пневматической подвески, для каждого колеса предусмотрена система с электронным управлением. Он также имеет постоянно адаптивную систему демпфирования. Датчики контролируют расстояние между шасси и осью.

    Подвеска с поворотной балкой или полу-независимая подвеска

    Эта система подвески, также известная как полунезависимая, позволяет перемещению одного колеса оказывать определенное влияние на другое.Обычно применяется к задним колесам. К его достоинствам можно отнести долговечность, невысокую стоимость и легкость за счет простой конструкции.

    Механизмы, применяемые в системах подвески

    Механизмы, с помощью которых работают различные системы подвески, сильно различаются.

    Двойной поперечный рычаг, чаще всего встречающийся в передней части автомобиля, обеспечивает ему устойчивость. Он также оснащен амортизаторами, воспринимающими вертикальные колебания. В целом это позволяет лучше управлять автомобилем и управлять им.

    Система подвески стойки McPherson отличается. Он имеет соединение, которое соединяет заднюю и переднюю части автомобиля. Стойка имеет поворотное движение, что позволяет шине лучше двигаться. Как и у двухрычажного рычага, у MacPherson есть амортизатор и катушка. Это гарантирует, что автомобиль сможет противостоять бездорожью.

    Почему необходимо знать различные типы систем подвески?

    Как владельцу автомобиля очень важно знать тип подвески в своем автомобиле, потому что эта информация пригодится во время технического обслуживания и ремонта.

    Также помогает то, что вы знаете, как обслуживать другие компоненты системы подвески, такие как амортизаторы и катушки. Здесь вы можете прочитать о частях подвески, которые подвержены выходу из строя или повреждению.

    Узнайте больше о том, как работает система подвески и ее различных частях, в этой статье .

    Sam O.

    Система подвески автомобиля: взгляд изнутри | Путеводители по покупкам

    Легковые автомобили последних моделей - очень сложные машины.С механической точки зрения существует бесчисленное множество различных систем, которые работают вместе, когда ваш автомобиль, грузовик, внедорожник или кроссовер едет по дороге. Система подвески автомобиля призвана обеспечить стабильную и комфортную езду при сохранении контролируемой управляемости и торможения. Как и большинство других компонентов автомобиля, производители применили множество различных подходов к конструкции подвески. Роскошные автомобили созданы для комфортной езды, в то время как спортивные автомобили должны проходить повороты на высокой скорости.С другой стороны, грузовики должны перевозить тяжелые грузы и могут выезжать за пределы тротуара.

    В общих чертах существует два основных типа подвески: с жесткой осью и независимая подвеска .

    Жесткий мост
    Жесткая подвеска (также называемая «неразрезной мост» или «ведущий мост») была первой конструкцией, производимой серийно. Как следует из названия, жесткая подвеска оси использует сплошную балку для соединения противоположных колес. Когда колесо с одной стороны ударяется о неровность или движется, это отрицательно сказывается на колесе с другой стороны, что снижает качество езды. Хотя это очевидный недостаток, жесткая подвеска оси недорога в производстве, обеспечивает большой ход колес (что способствует путешествию по бездорожью) и может быть спроектирована для перевозки очень тяжелых грузов, что делает ее популярной для грузовиков. Jeep Wrangler использует жесткую ось как спереди, так и сзади, в то время как пикап Ford F-150 и пикап Nissan Titan используют жесткую ось только на задней части автомобиля.

    Независимая подвеска
    Независимая подвеска сегодня гораздо более распространена.Как следует из названия, каждое колесо независимо движется по поверхности дороги, изолируя оставшиеся колеса от удара. Независимая подвеска более сложна, но обеспечивает гораздо лучшую плавность хода по сравнению с жесткими мостами. К недостаткам можно отнести сложность, повышенную стоимость, уменьшенный ход колеса и пониженную грузоподъемность. Двумя наиболее распространенными типами независимой подвески являются стойки Макферсон и двухрычажная подвеска. Независимая подвеска используется сегодня в большинстве седанов и спортивных автомобилей, включая Ford Fusion, Lexus LS и Subaru Impreza WRX.Уникальным является то, что пикап Honda Ridgeline также использует независимую подвеску.

    Независимо от того, является ли ось жесткой или независимой, у инженеров по подвеске есть множество инструментов, когда дело доходит до деталей. Эти различные компоненты, в том числе амортизаторы, стабилизаторы поперечной устойчивости (также называемые стабилизаторами поперечной устойчивости) и пружины, объединены для индивидуальной настройки хода для каждой модели. Многие новые автомобили делают еще один шаг вперед, интегрируя сложную электронику в конструкцию своей подвески.


    механические устройства (из металла или пластика), которые предназначены для обеспечения плавности хода транспортного средства за счет сжатия или изгиба под давлением с последующим немедленным восстановлением своей формы. Наиболее распространенные автомобильные применения включают листовые рессоры (часто используемые на жесткой оси), торсионы и винтовые пружины (оба используются для независимой подвески). В некоторых новых автомобилях используется «пневматическая подвеска» с заполненными воздухом баллонами, заменяющими пружины. Воздух можно добавлять или убирать, поднимая или опуская автомобиль - либо автоматически, либо с помощью переключателя, установленного в салоне.

    Амортизаторы
    Амортизаторы работают вместе с пружинами, демпфируя или уменьшая жесткость, поскольку они поглощают энергию от ударов дороги и резких движений транспортного средства («стойка» - это тип амортизатора, который объединяет амортизатор с компоненты подвески). В наиболее распространенной конструкции амортизаторов используется металлическая трубка, заполненная воздухом или маслом - или их комбинацией. Совсем недавно автопроизводители разработали сложные амортизаторы, наполненные специальной жидкостью, которая мгновенно реагирует на электрический ток, используя магнитные свойства и называемые магнитореологическими ударами, управляемыми компьютером, который может изменять настройки подвески за миллисекунды в зависимости от вождения и дорожных условий. Например, такие автомобили, как Audi R8, Chevrolet Corvette и Ferrari 599, используют эту технологию.

    стабилизаторы поперечной устойчивости
    стабилизаторы поперечной устойчивости («стабилизаторы поперечной устойчивости» и «стабилизаторы поперечной устойчивости») предназначены для ограничения крена кузова путем механического соединения левой и правой стороны автомобиля с помощью простой торсионной пружины - по сути, не более чем стальной пруток. Толщина планки определяет, сколько кузову разрешено катиться и как автомобиль ведет себя в поворотах. У некоторых автомобилей нет стабилизаторов поперечной устойчивости, в то время как другие автомобили высокого класса оснащены стабилизаторами поперечной устойчивости с электрическим управлением, которые могут автоматически изменять свои действия.К ним, среди прочего, относятся Lexus LX 570 и BMW 550i.

    В будущем конструкторы подвески будут работать с современными материалами, которые могут выполнять ту же работу, что и современные компоненты, но намного легче. Меньший вес компонентов подвески означает более плавную езду, улучшенную управляемость, более быстрое ускорение, более быстрое торможение и повышенную экономию топлива. Кроме того, будут представлены недорогие электронные средства управления, которые позволят подвеске автоматически адаптироваться к условиям движения, а это означает, что почти все автомобили в будущем смогут обеспечивать плавную езду по ухабистым дорогам, но при этом обеспечивать спортивную и контролируемую динамику движения, когда требуется или желательно.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
