Виды сцепления
Виды сцепления
В трансмиссии автомобиля сцепление применяют как самостоятельный механизм и как часть механизма управления коробки передач (обычно планетарной).
В данной главе виды сцепления автомобиля рассмотрены сцепления, которые представляют собой самостоятельный механизм, который работает в основном совместно с коробкой передач, имеющей неподвижные оси валов (ГАЗ-52, Москвич-407). В данном случае сцепление служит для того, чтобы отсоединить двигатель от трансмиссии и снова соединять их, обеспечивая плавное трогание с места, разгон, а также переключение передач во время движения автомобиля с минимальными ударами в зубьях соединяемых шестерен или муфт.
Минимальному устойчивому числу оборотов вала двигателя двигателя nemin соответствует минимальное устойчивое число оборотов ведущих колес.
Расчет сцепления предполагает расчет минимального устойчивого числа оборотов ведущих колес:
Плавный разгон автомобиля от
Кроме того, сцепление предохраняет трансмиссию автомобиля от перегрузок инерционным моментом Мj.
По способу передачи крутящего момента различают сцепления фрикционные, гидравлические, электропорошковые и комбинированные.
Во фрикционных видах сцеплений для передачи крутящего момента от ведущих элементов к ведомым используется сила трения. По форме трущихся поверхностей сцепления бывают конусные, барабанные (колодочные) и дисковые.
Дисковые сцепления по числу ведомых дисков разделяются на однодисковые, двухдисковые и многодисковые. Фрикционные сцепления, являющиеся самостоятельным механизмом трансмиссии, в подавляющем большинстве случаев делают однодисковыми, так как при этом конструкция получается наиболее простой и дешевой. В современных автомобилях конусные сцепления перестали применять, барабанные сцепления устанавливают редко, главным образом при автоматизированном управлении, многодисковые сцепления, имеющие относительно небольшой диаметр, используют только в планетарных коробках передач, где они входят в механизм их управления.
Виды сцепления по типу управления различают сцепления с принудительным управлением, приводимым в действие водителем (обычно при помощи педали), и сцепления с автоматизированным управлением.Виды сцепления по способу создания давления на нажимной диск фрикционные сцепления бывают пружинными, если давление создается пружинами (автомобили ГАЗ-52, ЗИЛ-130, МАЗ-200), электромагнитными, если давление создается электромагнитами, полуцентробежными, если давление создается и пружинами и центробежными силами от грузиков и центробежными.
Полуцентробежные сцепления получили некоторое распространение на легковых автомобилях, у которых максимальный момент двигателя соответствует относительно высоким числам оборотов. При этом уменьшается усилие на педали, необходимое для выключения сцепления при трогании с места и для удержания сцепления в выключенном положении при переключении передач.
Центробежные сцепления чаще применяются при автоматизации управления. В этих сцеплениях центробежная сила используется для включения и выключения сцепления, а давление на нажимной диск создается пружинами. Реже центробежную силу используют для создания давления на нажимной диск.
Гидравлические сцепления, выполненные по типу гидромуфт обычно применяют совместно с планетарными коробками передач или в комбинации с фрикционным сцеплением при работе с простой коробкой передач, имеющей неподвижные оси валов.
Сцепление, представляющее собой самостоятельный механизм, помимо основных требований (минимальный собственный вес, простота конструкции, достаточный срок службы) должно удовлетворять следующим специфическим требованиям:1) Максимально снижать ударную нагрузку в зубьях коробки передач при трогании с места и при переключении ступеней на ходу автомобиля.
2) Плавно передавать крутящий момент от двигателя к трансмиссии автомобиля в процессе буксования сцепления.
3) Полностью отключать двигатель от трансмиссии автомобиля
4) Предохранять трансмиссию автомобиля от инерционных нагрузок
5) Обеспечивать удобство управления, небольшое усилие на педали и ограниченный ее ход при выключении сцепления или автоматизацию управления сцеплением.
Все эти особенности необходимо учитывать во время расчета сцепления. Где купить сцепление в Харькове.
Сцепление автомобиля – назначение, типы сцепления, устройство, принцип работы.
Сцепление является важным конструктивным элементом трансмиссии автомобиля. Оно предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.
В зависимости от конструкции различают следующие типы сцепления: фрикционное, гидравлическое, электромагнитное.
Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.
Самым распространенным типом сцепления является фрикционное сцепление. В зависимости от количества дисков различает следующие виды фрикционного сцепления: однодисковое, двухдисковое и многодисковое.
В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.
На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Конструкция однодискового сцепления включает маховик, нажимной и ведомый диски, диафрагменную пружину, подшипник выключения сцепления с муфтой и вилкой. Все конструктивные элементы сцепления размещаются в картере. Картер сцепления крепиться болтами к двигателю.
Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала.
Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.
На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.
Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

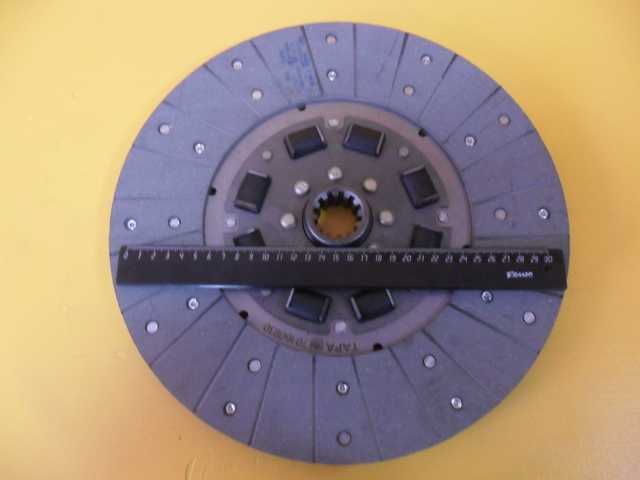

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.
На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н.
Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.
На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Оно осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.
Принцип работы сцепления
Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.
При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.
При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.
демпферное, керамическое, двойное и т.д
16.06.20226 519 0 3 Сцепление
Автор:Иван Баранов
Одной из важных систем любого транспортного средства считается сцепление. Его предназначение заключается в кратковременном разъединении мотора и КПП и дальнейшем их соединении, что требуется для начала движения авто и переключения скоростей. Ниже мы вам расскажем, что представляет собой демпферное сцепление, какие бывают виды сцепления, фото, принцип работы и в чем заключаются их различия (автор видео — S. Orazov).
Содержание
- 1 По типу управления
- 2 По типу трения
- 3 По режиму включения
- 4 По числу ведомых дисков
- 5 По типу и расположению нажимных пружин
- 6 По числу потоков передач крутящего момента
- 7 Требования к конструкции
- 8 Видео «Двойной выжим сцепления»
[ Раскрыть]
[ Скрыть]
По типу управления
Гидравлический механизм в демонтированном видеВ этом разделе подробно описаны типы сцепления по принципу работы и методам управления.
На сегодняшний день демпферное двойное сцепление автомобиля может отличаться от других типов по способу управления:
- С механическим приводом. Такой механизм обычно устанавливается на небольшие легковые машины. Основными плюсами его использования являются низкая цена и простота устройства. Важным компонентом демпферного сцепления автомобиля является тросик, выполняющий функцию соединения вилки и педали. Когда выжимается педаль, усилие посредством тросика передается на передачу. Такие приводы оборудуются механизмом, дающим возможность регулировать свободный ход педали, в частности, речь идет о регулировочной гайке.
- Демпферное устройство с гидравлическим приводом. В роли расходного вещества в данном случае выступает тормозная жидкость. Устройство гидравлики следующее — сама педаль, цилиндры, расширительный бачок, соединительные патрубки. Когда нажимается педаль, поршень основного цилиндра будет перемещаться с помощью толкателя, в результате чего «тормозуха» отходит от бачка и попадает в рабочий цилиндрик по патрубкам. Под воздействием тормозного материала осуществляется движение поршнем. Для ликвидации воздушных пробок системы оснащаются специализированными штуцерами.
- Принцип работы электрического механизма основан на добавлении в систему электромагнитного элемента. Процесс передачи энергии производится за счет электромагнитных сил.
- Комбинированное. Данный фрикционный механизм системы позволит обеспечить оперативное включение и отключение элемента с наименьшей скоростью вращения. Дальнейший рост крутящего момента осуществляется с применением гидродинамической передачи.
- С усилителем и без него.
- Демпферные системы автомобиля, различающиеся по типу создания усилия — при помощи пружин либо электромагнита.
- Не автоматические устройства, как правило, с воздействием водителя на педаль, могут быть оснащены усилителем или нет.
- Полуавтоматические, такие узлы обычно подают сигнал, когда меняется положение педали либо селектора коробки.
- Автоматические.
По типу трения
Мокрое устройство сцепленияПо виду трения демпферные сцепления автомобиля можно разделить на два типа:
- Сухие. Принцип работы сухого устройства основан на передаче вращающего момента от мотора машины к трансмиссионной системе при помощи сухого трения. Оно образуется в ходе функционирования ведущего и ведомого шкивов.
- Мокрые. Такое двойное сцепление работает в масле. Передача энергии с мотора на коробку передач, как видно по фото, также осуществляется посредством сжатия ведущих и ведомых компонентов системы, обрабатываемых маслом. Основным минусом является сложность конструкции, а также достаточно высокая цена на обслуживание и ремонт, в результате чего современные авто практически не оснащаются такими сцеплениями.
По режиму включения
По режиму включения керамическое сцепление автомобиля может подразделяться на:
- Постоянно замкнутое. Если механизм постоянно замкнутый, то это означает, что выжимной диск будет постоянно прижиматься к так называемой корзине механизма. Такие устройства характерны для классических моделей отечественных авто.
- Не постоянно замкнутое. То есть диск системы, как видно по фото, не постоянно прилегает к корзине. Такое механизмы характерны для автомобилей Волга и других.
По числу ведомых дисков
Многодисковый механизм сцепленияСистемы также различаются между собой по количеству ведомых шкивов:
- Однодисковые элементы обычно устанавливаются на легковых и грузовых транспортных средствах, где передающихся вращающий момент варьируется в районе 0.7-0.8 кНм. Подробное устройство системы можно увидеть на фото.
- Что касается двухдисковых компонентов, то их эксплуатация актуальна в транспортных средствах с высоким крутящим моментом.
- Если говорить и многодисковых системах, то они могут быть сухими либо мокрыми. В любом случае, они используются в специализированных механизмах, к примеру, коробках-автомат, предохранительных муфтах и так далее.
По типу и расположению нажимных пружин
По данному параметру расположения демпферных пружин сцепления разделяются:
- на механизмы, где демпферные пружинки установлены на периферии нажимного вала;
- на устройства с централизованной диафрагменной пружиной.
По числу потоков передач крутящего момента
По этому показателю системы можно поделить на:
- Однопоточные. Самый распространенный вариант установки механизма между маховиком мотора автомобиля и ведущим шкивом трансмиссии представлен на фото. Собственно роль ведущего шкива выполняет непосредственно маховик. К торцевой части устройства при помощи пружин подсоединяется ведомый шкив с фрикционами, монтированный при помощи специальных креплений к валу трансмиссии. Основной плюс — это универсальность таких систем, чего не скажешь о двухпоточных.
- Двухпоточные. По факту данный вид являет собой совмещение двух однодисковых устройств, и каждое из них оборудовано как ведомыми, так и ведущими шкивами, которые сжимаются посредством специализированных пружинок. Основным минусом системы является ее не универсальность — такие механизмы применяются только на тракторах и другой сельскохозяйственной технике.
Требования к конструкции
К сцеплению автомобиля, как известно, предъявляются определенные требования, оно должно обеспечивать:
- беспроблемное, а главное — плавное включение, что позволяет снизить уровень нагрузок на коробку передач и улучшить динамику в целом;
- полное выключение в деактивированном положении, это позволит снизить вероятность того, что автомобиль поведет, соответственно снизится вероятность опасной остановки ДВС;
- надежное включение при активированном положении, что способствует снижению вероятности пробуксовки;
- оптимальный отвод тепла, соответственно, вашему транспортному средству не будут грозить проблемы с перегревом устройства;
- долгий срок эксплуатации и износостойкость поверхностей трущихся элементов;
- комфорт в плане управления и удобство.
Помимо этого, данные механизмы, как и другие узлы транспортного средства, должны обладать такими параметрами, как обеспечение наиболее оптимальных габаритов и небольшого веса. Устройство должно быть максимально надежным и технологичным, обладать высоким сроком эксплуатации.
Загрузка …
Видео «Двойной выжим сцепления»
О том, как правильно делать двойной выжим сцепления, смотрите ниже (автор видео — Канал TheDivisionCommander).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (75.00%)
Нет (25.00%)
виды, устройство и принцип работы
Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

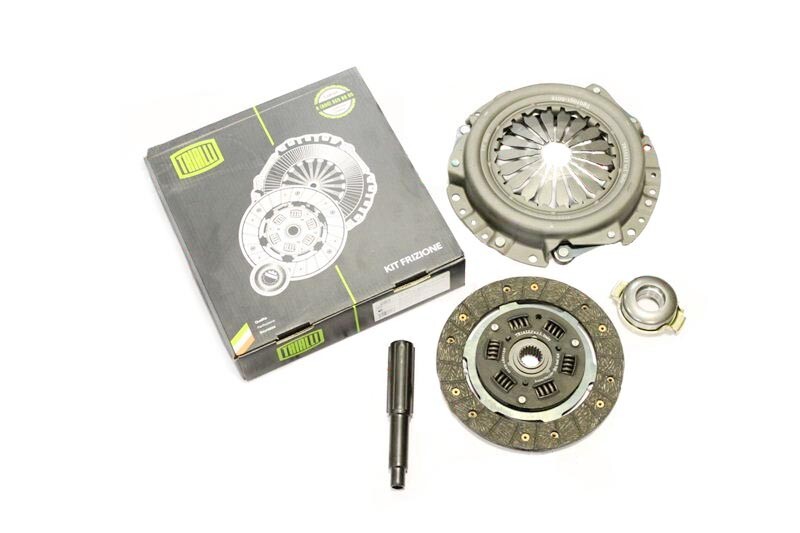

Элементы муфты сцепления
Конструкция муфты сцепления
Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:
- Маховик двигателя – ведущий диск.
- Ведомый диск сцепления.
- Корзина сцепления – нажимной диск.
- Выжимной подшипник сцепления.
- Муфта выключения сцепления.
- Вилка сцепления.
- Привод сцепления.
На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.
Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения
Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.
Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.
Особенности работы на автоматических коробках
В обычных АКПП такой элемент трансмиссии, как сцепление, попросту отсутствует. Зато на роботизированных и кулачковых «автоматах» она предусмотрена. Кстати, на последнем типе трансмиссий сцепление работает только при старте. В процессе движения данный элемент не функционирует.
На большинстве автоматических коробок используется многодисковое сцепление влажного типа. Однако выжим здесь происходит не путем нажатия определенной педали (которой попросту здесь нет), а сервоприводом (другими словами, актуатором). На данный момент принято различать несколько типов данных устройств:
- Электрический. Подобный сервопривод представляет собой шаговый двигатель. Он управляется при помощи ЭБУ (электронного блока управления).
- Гидравлический. Такой актуатор выполняется в виде гидроцилиндра. Он приводится в действие специальным гидравлическим распределителем.
На КПП типа «робот» используются два типа сцеплений. Они функционируют переменно. При выжиме первого для автоматического переключения определенной передачи второе ожидает команды для выжима следующей.
Принцип работы
Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.
Схема работы диафрагменной пружины
Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.
После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.
Предназначение
Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.
Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.
Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.
Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.
Виды сцепления
Сухое сцепление
Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.
Мокрое сцепление
Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.
Двойное сцепление мокрого типа
Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления – гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.
Сухое двухдисковое сцепление
Элементы двухдискового сцепления
Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.
Сцепление двухмассового маховика
Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.
Схема двухмассового маховика
Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.
Принцип работы сцепления с гидравлическим приводом
Здесь, в отличие от первого случая, усилие от педали к механизму передается посредством жидкости.
Последняя содержится в специальных трубопроводах и цилиндрах.
Устройство данного типа сцепления несколько отличается от механического.
На шлицевом конце ведущего вала трансмиссии и стального кожуха, закрепленного к маховику, устанавливается 1 ведомый диск.
Внутри кожуха есть пружина с радиальным лепестком. Она служит выжимным рычагом. Управляющая педаль при этом подвешивается на оси к кронштейну кузова. К ней также прикреплен толкатель главного цилиндра на шарнирном соединении. После того как происходит выключение узла и переключение передачи, пружина с радиальными лепестками возвращает педаль в исходное положение.
В конструкции узла присутствует как главный, так и рабочий цилиндр сцепления. По своей конструкции оба элемента очень схожи между собой. Оба состоят из корпуса, внутри которого присутствует поршень и специальный толкатель. Как только водитель нажимает педаль, задействуется главный цилиндр сцепления. Здесь при помощи толкателя поршень перемещается вперед, благодаря чему давление внутри увеличивается. Последующее его передвижение приводит к тому, что жидкость проникает в рабочий цилиндр через нагнетательный канал. Так вот, благодаря воздействию толкателя на вилку и происходит выключение узла. В то время, когда водитель начинает отпускать педаль, рабочая жидкость поступает обратно. Это действие приводит к включению сцепления. Данный процесс можно описать так. Сначала открывается обратный клапан, который сжимает пружину. Далее идет возврат жидкости из рабочего цилиндра в главный. Как только давление в нем становится меньше усилия нажатия пружины, клапан закрывается, а в системе образуется избыточное давление жидкости. Так происходит нивелирование всех зазоров, которые находятся в определенной части системы.
Ресурс сцепления
Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.
Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.
Что в итоге
Как видно, водителям транспортного средства с МКПП нужно во время езды на автомобиле постоянно выполнять выключение и включение сцепления. При этом для продления срока службы элемента нужно избегать того, чтобы сцепление подвергалось нагрузкам.
Для этого нужно трогаться с места с невысоких оборотов ДВС, отпуская сцепление плавно, не держать передачу включенной и стоять с нажатой педалью сцепления на светофорах, буксовать в грязи или снегу с наполовину включенным сцеплением и т.д.
Напоследок отметим, что освоив принцип работы и получив навыки работы с педалью сцепления, водитель сможет обеспечить плавность хода автомобиля, добиться комфортного переключения передач и увеличить ресурс сцепления.
Коробка передач «механика»: основные плюсы и минусы данного типа КПП, принцип работы механической трансмиссии автомобиля (МКПП).
Стыковка коробки передач и двигателя автомобиля. Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы.
Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.
Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия
Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.
Коробка передач АМТ: устройство и работа роботизированной коробки передач, виды коробок-робот. Преимущества и недостатки роботизированной трансмиссии.
Особенности керамического сцепления
Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.
Диск сцепления с керамическими фрикционными накладками
В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.
Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.
Зачем лишняя педаль
Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.
Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.
В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля. Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.
Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.
Сцепление автомобиля — назначение, типы и классификация. Требования к сцеплениям. Устройство однодискового фрикционного сцепления. Привод
Назначение и типы
Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.
Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение – после переключения передач и при трогании автомобиля с места.
На автомобилях применяют различные типы сцеплений (схема 1).
Схема 1 – Типы сцеплений, классифицированных по различным признакам.
Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.
На автомобилях наибольшее применение получили фрикционные сцепления. Однодисковые сцепления применяются на легковых автомобилях, автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда и большой грузоподъемности.
Двухдисковые сцепления устанавливают на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.
Многодисковые сцепления используются очень редко – только на автомобилях большой грузоподъемности.
Гидравлические сцепления, или гидромуфты, в качестве отдельного механизма на современных автомобилях не применяются. Ранее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеплением.
Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.
Требования к сцеплениям
Одним из основных показателей сцепления является его способность к передаче крутящего момента. Для ее оценки используется понятие величины коэффициента запаса сцепления ß, определяемой следующим образом:
ß = МСЦ / Мmax
где МСЦ – максимальный крутящий момент, который может передать сцепление,
Мmax – максимальный крутящий момент двигателя.
Помимо общих требований, касающихся каждого узла автомобиля, к сцеплению предъявляется ряд специфических требований, среди которых:
- Плавность включения. В эксплуатации она обеспечивается квалифицированным управлением, но некоторые элементы конструкции предназначены для повышения плавности включения сцепления даже при низкой квалификации водителя.
- Чистота выключения. Абсолютное выключение, при котором крутящий момент на выходном вале сцепления равен нулю, труднодостижимо, но если момент, передаваемый выключенным сцеплением, достаточно мал и не мешает включать передачи, то можно считать, что такое сцепление выключено практически чисто.
- Надежная передача крутящего момента при любых условиях эксплуатации. Слишком низкое значение коэффициента запаса приводит к увеличению времени буксования сцепления при трогании автомобиля (особенно в тяжелых эксплуатационных условиях), повышенному его нагреву и износу. Излишне большая величина коэффициента запаса сопровождается увеличением размеров и массы сцепления, повышением усилия, необходимого для управления им, и ухудшением предохранения трансмиссии и двигателя от перегрузок. Обычно значение коэффициента запаса сцепления составляют 1,4 – 1,7 для легковых и 1,5 – 2,0 для грузовых автомобилей, увеличиваясь до 2,3 на тяжелых тягачах.
- Минимальная величина момента инерции ведомых частей. Нарушение этого требования не скажется на выполнении сцеплением своих функций, однако будет приводить к удлинению процесса переключения передач и снижению срока службы синхронизаторов коробки передач.
- Удобство управления. Это общее для всех органов управления требование конкретизируется в виде требований к ходу педали и требуемому для ее нажатию усилию. Действующие в России ограничения в настоящее время составляют 150 Н усилия для автомобилей, имеющих усилители привода сцепления, и 250 Н для автомобилей без усилителей. Ход педали обычно не более 160 мм.
Типовое устройство сцепления — однодисковое, фрикционное
Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.
Широкое распространение на современных автомобилях получили однодисковые сухие сцепления. Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.
Однодисковое сцепление (схема 2, а) состоит из ведущих и ведомых деталей, а также из деталей включения и выключения сцепления.
Схема 2 – Однодисковое фрикционное сцепление
а – включено; б – выключено; 1 – кожух; 2 – нажимной диск; 3 – маховик; 4 – ведомый диск; 5 – пластина; 6 – пружина; 7 – подшипник; 8 – педаль; 9 – вал; 10 – тяга; 11 – вилка; 12 – рычаг
Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми – ведомый диск 4, деталями включения – пружины 6, деталями выключения – рычаги 12 и муфта с подшипником 7.
Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.
Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7.
При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (схема 2, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случает ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.
Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.
В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конической пружиной, установленной в центре нажимного диска.
Сцепление с периферийными пружинами несколько сложнее по конструкции (большое количество пружин). Кроме того, поломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному износу сцепления.
Сцепление с одной центральной пружиной проще по конструкции и надежнее в эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшие массу и габаритные размеры, а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых габаритных размерах сцепления.
Сцепление с центральной конической пружиной имеет преимущество в том, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше нагревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно небольшой силе пружины. Такие сцепления применяются на грузовых автомобилях большой грузоподъемности.
Приводы сцеплений
Приводы фрикционных сцеплений могут быть механическими, гидравлическими и электромагнитными. Наибольшее применение на автомобилях получили механические и гидравлические приводы.
Механические приводы просты по конструкции и надежны в работе. Однако они имеют меньший КПД, чем гидравлические приводы сцеплений.
Гидравлические приводы, имея большие КПД, обеспечивают более плавное включение сцепления и уменьшают усилие, необходимое для выключения сцепления. Но гидравлические приводы сложнее по конструкции и в обслуживании, менее надежны в работе, более дорогостоящи и требуют больших затрат при обслуживании в эксплуатации.
Для облегчения управления сцеплением в приводах часто применяют механические усилители в виде сервопружин, пневматические и вакуумные. Так, сервопружины уменьшают максимальное усилие выключения сцепления на 20…40%.
Другие статьи по сцеплениям
- Однодисковые сцепления с периферийными пружинами
- Сцепление ВАЗ — однодисковое с диафрагменной пружиной
- Сцепление с конической пружиной
- Центробежное сцепление автомобилей
- Двухдисковые сцепления — устройство и схема
- Двухдисковые сцепления КамАЗ и МАЗ
- Гидравлическое сцепление — схема и принцип работы
- Электромагнитное сцепление
- Неисправности и техническое обслуживание сцепления
Виды сцепления: классификация и основные особенности
04. 05.2022 2 515 0 Сцепление
Автор: Виктор
Механизм сцепления можно назвать одним из самых важных узлов любого транспортного средства, поскольку при его выходе из строя управление автомобилем будет невозможно. Назначение данного устройства состоит в кратковременном разъединении двигателя и трансмиссии для изменения крутящего момента и переключения передачи. В этой статье разберем, сколько видов сцепления для авто существует, в чем заключаются их особенности и отличия.
Содержание
- 1
Классификация видов сцепления
- 1.1
По способу управления
- 1.2
В зависимости от трения
- 1.3
По способу включения
- 1.4
В зависимости от количества ведомых валов
- 1.5
В зависимости от вида и размещения пружин
- 1.6
В зависимости от крутящего момента
- 1.1
- 2
Основные характеристики и требования
Открытьполное содержание
[ Скрыть]
Классификация видов сцепления
Всего существует 5 видов сцепления, которые различаются по:
- способу управления;
- типу трения;
- режиму включения;
- количеству ведомых дисков;
- типу и размещению нажимных пружин.
Отдельно следует выделить системы, оснащенные механическим приводом. Среди всех видов групп сцепления этот считается одним из наиболее простых в плане устройства и распространенным. Системы с механическим приводом, как правило, ставятся на небольшие и малолитражные легковые авто. Основной особенностью этого типа считается относительно низкая стоимость и простота конструкции, которая упрощает ремонт в случае поломки. Одним из главных элементов устройства является трос, предназначенный для соединения педали и вилки, устанавливающейся в моторном отсеке. Для изменения свободного хода используется специальная регулировочная гайка.
Видео: устройство и принцип действия механизма сцепления
Подробнее об устройстве и принципе действия данного механизма можно узнать из видеоролика, опубликованного каналом «AlexKolmak».
По способу управления
Различают следующие типы устройств:
- Демпферное с гидроприводом. В качестве расходного материала используется тормозная жидкость. В конструкции гидравлического привода входит педаль, цилиндры, бачок для жидкости, соединительные трубки и уплотнители. При выжимании педали происходит активация поршня, который перемещается под воздействием толкателя, что приводит к отходу тормозной жидкости из резервуара к рабочему цилиндру. Из-за наличия жидкости в таком виде сцепления могут появляться воздушные пробки, которые должны своевременно устраняться с помощью специального штуцера.
- Электрическое. Принцип действия такой системы состоит в использовании электромагнита в конструкции. Этот компонент позволяет передавать энергию благодаря электромагнитным силам.
- Комбинированное. Такая конструкция сочетает в себе особенности нескольких видов приводов сцепления. В комбинированных механизмах применяются фрикционы, обеспечивающие быструю активацию и выключение узла при небольшой скорости вращения. Последующее увеличение крутящего момента происходит благодаря гидропередаче.
- Оборудованные усилителем и без него.
- Полуавтоматические системы. Наличие управляющего модуля и нескольких датчиков позволяет таким устройствам отправлять импульс (звуковой или визуальный сигнал) в случае изменения водителем положения педали или ручки трансмиссии.
- Ручные или неавтоматические. Управление осуществляется водителем, автомобилист должен правильно поймать момент «схватывания». В зависимости от производителя, могут дополнительно комплектоваться усилительным устройством.
- Автоматические. Данный вид сцепления автомобиля ставится на транспортные средства, оснащенные АКПП. Блок управления самостоятельно подбирает момент переключения передачи в зависимости от условий и скорости езды.
Между собой демпферные устройства также могут отличаться по способу создания усилия. Для этого может применяться электромагнитный элемент или специальные пружины.
Видео: особенности конструкции и типы автомобильных систем сцепления
youtube.com/embed/9fYrfXqWYYg» frameborder=»0″ allowfullscreen=»allowfullscreen»>В зависимости от трения
Какие виды сцепления классифицируются по способу трения:
- Сухие. При активации устройство начинает передачу крутящего моменту от силового агрегата к коробке. Для этого используется сухое трение, появляющееся в результате совместной работе ведущего и ведомого валов.
- Мокрые. Для передачи вращающегося момента используется смазка, которая обрабатывает рабочие поверхности ведущего и ведомого валов с помощью сжатия. Главным недостатком считается сложность конструкции, которая отражается на стоимости обслуживания и ремонта. Из-за этой особенности транспортные средства, выпускаемые сегодня, редко оборудуются мокрыми сцеплениями.
По способу включения
По способу включения виды сцепления автомобиля делятся на:
- Замкнутые. Такая конструкция характеризуется наличием постоянного прижатия выжимного подшипника к основному элементу узла — корзине. Постоянно замкнутые агрегаты ранее ставились на классические модели «ВАЗ»
- Непостоянно замкнутые. В таких конструкциях прижимание подшипникового элемента происходит не постоянно, а при определенных условиях. Данный тип устройств ставился на отечественные «Волги».
В зависимости от количества ведомых валов
В зависимости от количества использующихся в системе ведомых валов механизмы бывают:
- С одним диском. Такие устройства используются на многих авто, в которых момент вращения двигателя составляет около 0,7-0,8 кНм.
- С двумя дисками. Применение таких сцеплений более актуально в автомобилях, двигатели которых характеризуются повышенным моментом вращения.
- Многодисковые. Такие устройства бывают сухими, а также могут работать на масле. Многодисковые сцепления чаще ставятся на авто, оснащенные автоматическими трансмиссиями.
Видео: принцип действия многодискового устройства
Канал «ThomasSchwenkeRU» в своем видеоролике подробно рассказал о принципе действия многодискового устройства .
В зависимости от вида и размещения пружин
По типу и расположению нажимных пружинных элементов устройства делятся на:
- системы, в которых пружины монтируются на периферийных элементах или поверхностях нажимного вала;
- механизмы, оборудованные централизованной диафрагменной пружинкой.
На пружину возлагается большая нагрузка, поэтому этот элемент часто изнашивается первым. В результате автовладелец может столкнуться с проблемами в работе транспортного средства. Если вы столкнулись с проблемой провала педали сцепления, вероятнее всего, причина связана с тросом.
В зависимости от крутящего момента
С учетом этого параметра сцепления делятся на:
- Однопоточные. На большинстве транспортных средств монтаж узла производится между маховиком двигателя и ведущим валом КПП. В качестве шкива применяется именно маховик, а на торцевой стороне располагается ведомый вал, оснащенный фрикционами. Для фиксации применяются пружинные элементы, а также крепления к валу коробки передач. Особенность данного типа устройств состоит в их универсальности.
- Двухпоточные. Данный тип устройств фактически можно назвать комбинированием двух однодисковых механизмов. Для сжатия валов используются пружины. В отличие от однопоточных, двухпоточные системы нельзя назвать универсальными, поэтому они, как правило, используются на тракторах, погрузчиках и другой сельхоз- и спецтехнике.
Основные характеристики и требования
Независимо от разновидности, типа и производителя, к любому автомобильному сцеплению предъявляются следующие требования:
- Удобное и комфортное управление транспортным средством.
- Прочность конструкции. Чем качественней будет комплект сцепления, тем более долговечным будет срок службы его конструктивных элементов. Современные производители используют технологии, снижающие уровень изнашивания трущихся деталей и элементов.
- Плавное переключение передач. Качественная работа сцепления авто обеспечит снижение нагрузок на трансмиссию и позволяет улучшить динамику транспортного средства в целом.
- Надежная работа устройства во включенном положении. Если сцепление не будет «выбивать», это позволит предотвратить возможную буксировку.
- Качественное отведение тепла. Перегрев конструктивных элементов приводит к их более быстрому износу и разрушению.
Видео: конструктивные особенности сцепления на гоночных авто
Канал «Сamelopc» в своем видеоролике подробно рассказал о конструктивных и технических особенностях сцеплений, которые устанавливаются на гоночные автомобили.
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
Поддержите проект — поделитесь ссылкой, спасибо!
Оценить пользу статьи:
Загрузка. ..
Обсудить статью: 0
2022 год
Сцепление: 9 различных типов сцепления
В этой статье вы узнаете что такое сцепление? 9 Различные типы сцеплений с деталями, принцип работы и принцип работы каждого типа сцепления? Загрузите PDF-файл этой статьи в конце.
Сцепление и типы сцеплений
В сцеплении один вал обычно соединен с двигателем или другим силовым агрегатом (ведущий орган), а другой вал (ведомый орган) обеспечивает выходную мощность для работы.
Сцепления, используемые в автомобилях, очень похожи по конструкции и работе. Есть некоторые различия в деталях рычажного механизма, а также в узлах прижимной пластины.
Кроме того, некоторые сцепления для тяжелых условий эксплуатации имеют два фрикционных диска и промежуточный нажимной диск. Некоторые сцепления приводятся в действие гидравлическими средствами. Сухой однодисковый тип фрикциона практически используется в американских легковых автомобилях.
Различные типы сцеплений, используемых в автомобиле, зависят от типа и использования трения.
В большинстве конструкций муфт используется несколько винтовых пружин, но в некоторых используется диафрагменная или коническая пружина. Тип фрикционных материалов также различается в сцеплениях разных легковых автомобилей.
Types of Clutches
Following are the different types of clutches:
- Friction clutch
- Single plate clutch
- Multiplate clutch
- Wet
- Dry
- Cone clutch
- External
- Internal
- Центробежная муфта
- Полуцентробежная муфта
- Муфта с конической пружиной или мембранная муфта
- Коническая пальцевая муфта
- Crown spring type
- Positive clutch
- Dog clutch
- Spline Clutch
- Hydraulic clutch
- Electromagnetic clutch
- Vacuum clutch
- Overrunning clutch or freewheel unit
Read also: What is clutch and как это работает?
Однодисковое сцепление
Однодисковое сцепление — один из наиболее часто используемых типов сцеплений, используемых в большинстве современных легковых автомобилей. Сцепление помогает передавать крутящий момент от двигателя на первичный вал коробки передач. Как следует из названия, у него только один диск сцепления.
Состоит из диска сцепления, фрикционного диска, нажимного диска, маховика, подшипников, пружины сцепления и гайки-болта.
Однодисковое сцепление имеет только один диск, который закреплен на шлицах диска сцепления. Однодисковое сцепление является одним из основных компонентов сцепления. Диск сцепления представляет собой просто тонкий металлический диск, имеющий обе боковые фрикционные поверхности.
Маховик крепится к коленчатому валу двигателя и вращается вместе с ним. Нажимной диск прикреплен болтами к маховику через пружину сцепления, которая обеспечивает осевое усилие для удержания сцепления во включенном положении и может свободно скользить по валу сцепления при нажатии на педаль сцепления.
Фрикционная пластина, закрепленная между маховиком и нажимной пластиной. Фрикционная накладка расположена на обеих сторонах диска сцепления.
Рабочий :В автомобиле мы приводим в действие сцепление, нажимая на педали сцепления для выключения передач. Затем пружины сжимаются, и нажимной диск перемещается назад. Теперь диск сцепления освобождается между нажимным диском и маховиком. Благодаря этому теперь сцепление отключается и можно переключать передачи.
Это заставляет маховик вращаться до тех пор, пока работает двигатель, а скорость вала сцепления медленно уменьшается, а затем останавливается. Пока педаль сцепления нажата, считается, что сцепление выключено, в противном случае оно остается включенным из-за сил пружины. После отпускания педали сцепления нажимной диск возвращается в исходное положение, и сцепление снова включается.
Многодисковая муфта
Многодисковая муфта показана на рисунке. В этих типах сцеплений используется несколько сцеплений для обеспечения фрикционного контакта с маховиком двигателя. Это обеспечивает передачу мощности между валом двигателя и валом трансмиссии транспортного средства. Количество сцеплений означает большую поверхность трения.
Увеличенное количество фрикционных поверхностей также повышает способность сцепления передавать крутящий момент. Диски сцепления крепятся к валу двигателя и валу коробки передач.
Поджимаются винтовыми пружинами и собираются в барабан. Каждая из чередующихся пластин скользит по канавкам на маховике, а другая скользит по шлицам на прижимной пластине. Следовательно, каждая отдельная пластина имеет внутренний и внешний шлиц.
Принцип работы многодискового сцепления такой же, как у однодискового сцепления. Сцепление приводится в действие нажатием на педаль сцепления. Многократное сцепление используется в тяжелых коммерческих автомобилях, гоночных автомобилях и мотоциклах для передачи высокого крутящего момента.
Многократное сцепление имеет два символа сухое и мокрое. Если сцепление работает в масляной ванне, оно известно как мокрое сцепление. Если сцепление работает всухую без масла, оно известно как сухое сцепление. Мокрые сцепления обычно используются в сочетании с автоматической коробкой передач или как ее часть.
Конусная муфта
На рисунке показана схема конусной муфты. Он состоит из поверхностей трения в виде конусов. В этой муфте используются две конические поверхности для передачи крутящего момента за счет трения. Вал двигателя состоит из охватывающего конуса и охватываемого конуса. Охватываемый конус установлен на шлицевом валу муфты и скользит по нему. Он имеет поверхность трения на конической части.
Благодаря усилию пружины при включении сцепления фрикционные поверхности охватываемого конуса соприкасаются с охватывающим конусом. Когда педаль сцепления нажата, охватываемый конус скользит под действием силы пружины, и сцепление выключается.
Основным преимуществом использования конусной муфты является то, что нормальная сила, действующая на поверхность трения, больше осевой силы по сравнению с однодисковой муфтой. Поэтому нормальная сила, действующая на поверхность трения, равна осевой силе.
Конусные муфты в основном устаревают из-за некоторых недостатков.
- Предположим, что угол конуса сделан меньше 20°, мужской конус имеет тенденцию застревать в женском конусе, и становится трудно расцепить муфту.
- Небольшой износ на поверхностях конуса имеет значительное осевое смещение охватываемых конусов, что будет трудно допустить.
Центробежная муфта
На приведенном ниже рисунке показана центробежная муфта. Чтобы удерживать муфты во включенном положении, центробежная муфта использует центробежную силу, а не силу пружины. В этих типах сцеплений сцепление срабатывает автоматически в зависимости от частоты вращения двигателя. Вот почему для управления сцеплением не требуется педаль сцепления.
Это позволило водителю легко остановить автомобиль на любой передаче без остановки двигателя. Точно так же вы можете запустить автомобиль на любой передаче, нажав педаль акселератора.
Работа центробежной муфты- Состоит из грузов А, вращающихся вокруг В.
- При увеличении оборотов двигателя грузы слетают под действием центробежной силы, приводя в действие коленчатые рычаги, которые давят на пластину С.
- Движение диска C давит на пружину E, которая в конечном счете прижимает диск сцепления D на маховике к пружине G.
- Включает сцепление.
- Пружина G удерживает сцепление в выключенном состоянии на низких скоростях примерно при 500 об/мин.
- Упор H ограничивает перемещение грузов за счет центробежной силы.
Полуцентробежная муфта
Полуцентробежная муфта использует центробежную силу, а также силу пружины для удержания ее во включенном положении. На рисунке показано полуцентробежное сцепление. Он состоит из рычагов, пружин сцепления, нажимного диска, фрикционной накладки, маховика и диска сцепления.
Конструкция полуцентробежного сцепления:
Полуцентробежное сцепление имеет рычаги и пружины сцепления, которые расположены одинаково на нажимном диске. Пружины сцепления предназначены для передачи крутящего момента при нормальной частоте вращения двигателя. В то время как центробежная сила помогает в передаче крутящего момента на более высоких оборотах двигателя.
При нормальных оборотах двигателя, когда передача мощности низкая, пружины удерживают сцепление включенным, утяжеленные рычаги не оказывают давления на нажимной диск.
При высоких оборотах двигателя, когда передача мощности высока, грузы слетают, а рычаги также оказывают давление на пластину, удерживая сцепление в нажатом состоянии.
Сцепления этого типа состоят из менее жестких пружин, поэтому водитель не испытывает напряжения при работе сцепления. Когда скорость автомобиля снижается, грузы падают, и рычаг не оказывает никакого давления на прижимную пластину.
На нажимной диск действует только давление пружины, которого достаточно, чтобы удерживать сцепление во включенном состоянии. На конце рычага установлен регулировочный винт, с помощью которого можно регулировать центробежную силу на прижимной пластине.
Мембранная муфта
Мембранная муфта состоит из диафрагмы на конической пружине, которая создает давление на нажимной диск для включения муфты. Пружина может быть пальчиковой или корончатой, закрепленной на прижимной пластине.
На рисунке показана коническая пальчиковая пружина. В этих типах сцеплений мощность двигателя передается от коленчатого вала к маховику. Маховик имеет фрикционную накладку и соединен со сцеплением, как показано на рисунке. Нажимной диск расположен за диском сцепления, потому что нажимной диск оказывает давление на диск сцепления.
В диафрагменной муфте диафрагма представляет собой пружину конической формы. Когда мы нажимаем на педаль сцепления, внешний подшипник движется к маховику, нажимая на диафрагменную пружину, которая толкает нажимной диск назад.
При этом снимается давление на пластину и сцепление отключается. Когда мы ослабим давление на педаль сцепления, нажимной диск и диафрагменная пружина вернутся в нормальное положение, и сцепление включится.
Преимущества:
- Сцепления этого типа не имеют рычагов выключения, поскольку пружина действует как ряд рычагов.
- Водителю не нужно прилагать такое сильное давление на педаль, чтобы удерживать сцепление в выключенном состоянии, как в случае пружинного типа, в котором давление пружины увеличивается больше, когда нажата педаль для выключения сцепления.
Кулачковая муфта используется для блокировки двух валов или для соединения шестерни и вала. Две части сцепления: одна представляет собой кулачковую муфту с внешними зубьями, а другая представляет собой скользящую муфту с внутренними зубьями.
Оба вала сконструированы таким образом, что один вращает другой с одинаковой скоростью и никогда не проскальзывает. Когда два вала соединены, можно сказать, что сцепление включено. Для выключения сцепления скользящая втулка перемещается назад по шлицевому валу, не касаясь ведущего вала.
Кулачковая и шлицевая муфты в основном используются в автомобилях с механической коробкой передач для блокировки различных передач.
Электромагнитная муфта
Этот тип муфт приводится в действие электрически, но крутящий момент передается механически. Вот почему этот тип сцепления известен как электромеханическое сцепление. Спустя год теперь это электромагнитная муфта.
Эти муфты не имеют механического привода для управления их включением, поэтому обеспечивают быструю и плавную работу. Электромагнитные муфты больше всего подходят для дистанционного управления, что означает, что вы можете управлять муфтой на расстоянии.
Муфта имеет маховик, состоящий из обмотки. Электричество подается от аккумулятора. Когда электричество проходит через обмотку, оно создает электромагнитное поле, которое заставляет его притягивать прижимную пластину, чтобы зацепить ее. При отключении электричества сцепление выключается.
В этой системе сцепления рычаг переключения передач имеет переключатель выключения сцепления, что означает, что когда водитель нажимает рычаг переключения передач для переключения передач, переключатель отключает подачу тока на обмотку, что приводит к отключению сцепления.
Вакуумная муфтаНа рисунке показан механизм вакуумной муфты. Этот тип сцепления использует существующий вакуум в коллекторе двигателя для работы сцепления. Вакуумная муфта состоит из ресивера, обратного клапана, вакуумного цилиндра с поршнем и электромагнитного клапана.
Строительство и работа:Как показано на рисунке, резервуар соединен с впускным коллектором через обратный клапан. Вакуумный цилиндр соединен с резервуаром через электромагнитный клапан. Соленоид работает от батареи, а цепь имеет переключатель, прикрепленный к рычагу переключения передач. Переключатель срабатывает, когда водитель переключает передачу, удерживая рычаг переключения передач.
Посмотрим, как это работает. При открытии дросселя давление во впускном коллекторе возрастает, за счет этого клапан обратного клапана закрывается. Он разделяет резервуар и коллектор, поэтому в резервуаре все время существует вакуум.
При нормальной работе шток электромагнитного клапана находится в нижнем положении клапана, как показано на рисунке, а переключатель на рычаге переключения передач остается разомкнутым. На этом этапе атмосферное давление действует на обе стороны поршня вакуумного цилиндра, потому что вакуумный цилиндр открыт в атмосферу через вентиляционное отверстие.
Когда водитель переключает передачу, удерживая рычаг переключения передач, переключатель замыкается. Соленоид возбуждает и поднимает клапан, который соединяет одну сторону вакуумного цилиндра с резервуаром. Это действие открывает проход между вакуумным цилиндром и резервуаром. За счет разницы давлений поршень вакуумного цилиндра движется вперед и назад.
Это движение поршня передается через рычажный механизм на сцепление, что приводит к его отключению. Когда водитель не нажимает на рычаг переключения передач, переключатель разомкнут, сцепление остается включенным благодаря силе пружин.
Гидравлическая муфтаГидравлическая муфта работает так же, как и вакуумная муфта. Основное различие между ними заключается в том, что гидравлическое сцепление работает от давления масла, а вакуумное сцепление работает от вакуума.
На рисунке показан механизм гидромуфты. В нем меньше деталей, чем в других сцеплениях. Он состоит из аккумулятора, регулирующего клапана, цилиндра с поршнем, насоса и резервуара.
Работа гидромуфты:Маслобак перекачивает масло в аккумулятор через насос. Насос приводится в действие самим двигателем. Аккумулятор соединен с цилиндром через регулирующий клапан. Управляемый клапан управляется переключателем, прикрепленным к рычагу переключения передач. Поршень соединен со сцеплением рычажным механизмом.
Когда водитель удерживает рычаг переключения передач для переключения передач, переключатель открывает управляющий клапан, позволяя маслу под давлением поступать в цилиндр. Под давлением масла поршень движется вперед и назад, что приводит к отключению сцепления.
Когда водитель отпускает рычаг переключения передач, переключатель размыкается, что приводит к закрытию управляющего клапана и включению сцепления.
Механизм свободного ходаМуфты механизма свободного хода, также известные как пружинная муфта, обгонная муфта или муфта свободного хода. Это самая важная часть любого овердрайва. Передача мощности в одном направлении аналогична велосипедам. Блок свободного хода часто устанавливается за коробкой передач.
Мощность передается от главного вала к выходному валу от привода вторичного вала, когда планетарные передачи находятся в повышающей передаче. Маховик имеет ступицу и наружное кольцо. Ступица имеет внутренние шлицы для соединения с главным валом коробки передач.
На внешней поверхности ступицы расположены 12 кулачков, предназначенных для удержания 12 роликов в сепараторе между ними и внешней обоймой. Внешнее кольцо соединено шлицами с внешним валом повышающей передачи.
Рабочий:
Когда ступица вращается по часовой стрелке, как показано на рисунке. Ролик движется вверх по кулачкам, и заклинивая, они заставляют внешнюю обойму следовать за ступицей. Таким образом, внешнее кольцо движется в том же направлении и с той же скоростью, что и ступица.
Когда скорость ступицы снижается, а внешнее кольцо по-прежнему движется быстрее ступицы, ролики перемещаются вниз по кулачкам, освобождая внешнее кольцо от ступицы. Таким образом, внешнее кольцо движется независимо от ступицы, а узел действует как роликовый подшипник.
Главный вал коробки передач соединен со ступицей, а выходной вал соединен с наружным кольцом. Таким образом, узел свободного хода может передавать мощность только от главного вала к выходному валу.
Подробнее:
- Строгальный станок и виды строгального станка
- Строгальный станок и виды строгального станка
Вот и все. Если вам понравилась статья « виды сцепления », поделитесь с друзьями. Если у вас есть какие-либо сомнения или вопросы “ типы сцепления » оставить комментарий.
Подпишитесь на нашу рассылку, чтобы получать уведомления:
Введите адрес электронной почты
Загрузите бесплатный PDF-файл этой статьи:
Скачать PDF
Что такое сцепление? — Типы, работа, применение, схема
Муфта представляет собой механическое устройство, которое включает и отключает передачу мощности, обычно от ведущего вала (ведущего вала) к ведомому валу. В простейшем случае муфта соединяет и разъединяет два вращающихся вала (карданный вал или линейный вал).
Содержание страницы
Что такое сцепление?Сцепление — важнейшая часть двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.
Сцепление является наиболее важной частью двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.
(Clutch Video By Lesics)Следовательно, устройство, которое используется для включения и выключения двигателя из системы трансмиссии, называется сцеплением. Он позволяет постепенно принимать нагрузку при адекватной эксплуатации, тем самым предотвращая рывки движения транспортного средства и тем самым избегая чрезмерной нагрузки на части транспортного средства, а также на пассажиров.
Детали сцепления 1. МаховикМаховик является неотъемлемой частью двигателя, который также используется как часть сцепления. Он является ведущим элементом и соединяется с нажимным диском вала сцепления в корпусах с подшипниками в маховике. Маховик вращается вместе с коленчатым валом двигателя.
2. Направляющий подшипникНаправляющий подшипник или втулка запрессовываются в конец коленчатого вала для поддержки конца входного вала коробки передач. Управляющий подшипник предотвращает раскачивание трансмиссионного вала и диска сцепления вверх и вниз при отпускании сцепления. Он также помогает центру входного вала диска на маховике.
3. Дисковая пластинаЯвляется ведомым элементом однодискового сцепления и линии с фрикционным материалом на обеих поверхностях. Он имеет центральную ступицу с внутренними шлицами для ограничения осевого перемещения вдоль шлицевого ведущего вала редуктора. Это помогает обеспечить демпфирование крутильных колебаний или колебаний крутящего момента между двигателем и трансмиссией.
Диск Пластина представляет собой пластину между маховиком и фрикционной или нажимной пластиной. Он имеет серию инверторов облицовки с каждой стороны для увеличения трения. Эти накладки сцепления изготовлены из асбестового материала. Они очень износостойкие и термостойкие.
4. Прижимная пластинаПрижимная пластина изготовлена из специального чугуна. Это самая тяжелая часть узла сцепления. Основная функция нажимного диска состоит в том, чтобы установить равномерный контакт с поверхностью ведомого диска, через который нажимные пружины могут создавать усилие, достаточное для передачи полного крутящего момента двигателя.
Нажимной диск прижимает диск сцепления к маховику с его обработанной поверхности. Между нажимным диском и крышкой сцепления в сборе установлены нажимные пружины. Давление будет снято с маховика всякий раз, когда спусковые рычаги нажимаются на тумблер или спусковые рычаги соответственно поворачиваются.
5. Крышка сцепленияКрышка сцепления крепится болтами к маховику. Он состоит из нажимного диска, механизма выключения, кожуха сцепления и нажимных пружин. Как правило, диск сцепления вращается вместе с маховиком. Однако, когда сцепление выключено, маховик, а также нажимные диски могут свободно вращаться независимо от ведомого диска и ведущего вала.
6. Рычаги разблокировкиЭти шарниры крепятся к крышке сцепления на штифтах, их внешние концы располагаются на ножках нажимного диска, а внутренние концы выступают в сторону вала сцепления. Тщательная и точная регулировка выжимного механизма является одним из наиболее важных факторов, влияющих на работу сцепления в сборе.
7. Вал сцепленияЯвляется составной частью коробки передач. Так как это шлицевой вал к ступице диска сцепления, который скользит по нему. Один конец вала сцепления крепится к коленчатому валу или маховику, а другой конец соединяется с коробкой передач или является частью коробки передач.
Работа сцепленияопределяется как система, которая используется для соединения или отключения двигателя от остальных элементов трансмиссии. Он расположен между двигателем и коробкой передач. В нормальном рабочем и стационарном состоянии он всегда находится во включенном состоянии.
Отключается, когда водитель нажимает педаль сцепления. Сцепление отключается при трогании с места, переключении передач, остановке и работе на холостом ходу. При включении сцепления двигатель подключается к трансмиссии, и мощность передается от двигателя к задним колесам через систему трансмиссии. Когда сцепление выключается нажатием на педаль сцепления, двигатель отключается от трансмиссии. Таким образом, мощность не передается на задние колеса при работающем двигателе.
Типы сцепления 1. Однодисковое сцеплениеОднодисковое сцепление имеет один диск сцепления. Это сцепление работает по принципу трения. Это наиболее распространенный тип сцепления, используемый в автомобилях. Муфта в основном состоит из двух элементов, один из которых установлен на ведущем валу, а другой на ведомом валу.
Читать : Однодисковое сцепление – типы, работа, детали, схема
2. Многодисковое сцеплениеМногодисковая муфта использует несколько дисков сцепления для контакта с маховиком двигателя для передачи мощности между валом двигателя и валом коробки передач. Многодисковое сцепление, используемое в автомобилях и машинах, где требуется высокий крутящий момент.
Читайте : Что такое многодисковое сцепление? – Типы, работа, детали, схема
3. Конусная муфтаКонусная муфта представляет собой тип фрикционной муфты с конусообразными зонами трения. Эти типы сцеплений обычно используются в синхронизаторах и планетарных коробках передач.
Конусные сцепления были первыми, которые использовались в автомобилях, и из-за своей простоты они продолжали пользоваться популярностью на протяжении 1920-х годов, когда они уступили место однодисковым сцеплениям из-за плохих рабочих характеристик первых.
Читайте : Что такое конусная муфта? – Детали, работа, конструкция, схема
4. Центробежная муфтаЦентробежная муфта представляет собой тип муфты, использующей центробежную силу для соединения двух концентрических валов, при этом ведущий вал находится внутри ведомого вала. В муфтах полностью центробежного типа пружины полностью исключены, и только центробежная сила используется для приложения необходимого давления, чтобы удерживать муфту во включенном положении.
Читайте : Центробежная муфта — детали, принцип работы, применение и схема
Необходимость МуфтаЭто устройство, которое необходимо для передачи мощности от двигателя к колесам транспортного средства путем включения двигателя в систему трансмиссии. постепенно, не давая рывков кузову автомобиля.
Также читайте : Что такое коробка передач? – Определение, типы, работа, схема
Принцип МуфтыРаботает по принципу трения. На рисунке ведущий вал A с фланцем C вращается со скоростью N об/мин, а вал B с фланцем D соединен шпонкой с ведомым валом, который находится в неподвижном положении, когда сцепление не включено. Теперь к фланцу D прикладывается внешняя сила, так что он входит в контакт с фланцем C.
Как только происходит контакт, они соединяются за счет трения между собой, и фланец D начинает вращаться с фланцем C. Скорость вращения фланца D зависит от трения между поверхностями C и D, которое, в свою очередь, пропорционально приложено внешнее усилие.
Если сила постепенно увеличивается, передаваемая сила скорости также будет постепенно увеличиваться. Крутящий момент, передаваемый фрикционной муфтой, зависит от давления на фланец, коэффициента трения материалов поверхности и радиуса фланца. При увеличении любого из них передаваемая сила может увеличиваться.
Функция сцепления- Для включения и выключения передачи на неподвижном автомобиле с работающим двигателем.
- Для плавной передачи мощности двигателя на задние колеса без ударов в систему трансмиссии при движении автомобиля.
- Для включения передач во время движения автомобиля без повреждения шестерен.
- Использование в автомобилях – Тяжелые транспортные средства, четырехколесные транспортные средства, такие как легковые автомобили, грузовики, автобусы, двухколесные транспортные средства, мопеды, скутеры, велосипеды.
- Промышленное использование – Штамповка металлов, штамповка, упаковочные машины, делительные столы, сборочные машины, печатные машины, конвейерные ленты, насосы, зубчатые передачи.
- Должна иметь возможность включаться плавно и без резких рывков.
- Должен передавать максимальный крутящий момент двигателю.
- Конструкция муфты такова, что она должна обеспечивать достаточное рассеивание тепла, которое выделяется во время работы.
- Должен динамически балансироваться с учетом вибрации в системе передачи. Это очень важное требование для современных автомобилей, работающих на высокой скорости.
- Размер муфты должен быть как можно меньше, чтобы она занимала минимум места.
- Соответствующий механизм должен быть встроен в муфту для гашения вибрации и устранения шума, возникающего при передаче.
- Для снижения эффективной прижимной нагрузки на упорный подшипник автомобиля, а также его износа необходимо предусмотреть свободный ход педали сцепления.
- Должен иметь неутомительную для водителя операцию отключения для передачи большей мощности.
Рекомендуемые статьи для чтения :
- Что такое сцепление? — Типы, работа, применение и схема
- История автомобиля: начало новой эры
- Что такое автомобиль — типы, компоненты, структура, схема
- Что такое дифференциал? — Типы, рабочие, детали, схема
- Лучшая технология двигателя BS6, рабочая, BS4 против двигателя BS6
Сцепление — важнейшая часть двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.
Сколько типов сцепления?
- Single Plate Clutch
- Multi-Plate Clutch
- Cone Clutch
- Centrifugal clutch
- Semi-centrifugal clutch
- Hydraulic clutch
- Conical spring clutch or Diaphragm clutch
- Positive clutch or Dog and Spline Clutch
- Vacuum сцепление
- Электромагнитное сцепление
Где находится сцепление?
Сцепление расположено между двигателем и коробкой передач.
Преимущества коробки передач с двойным сцеплением?
- Коробка передач с двойным сцеплением (DCT) Обеспечивает плавное ускорение, предотвращая изменения крутящего момента или переключения передач.
- Повышает эффективность и экономию топлива по сравнению с другим автоматическим переключением.
- Он может выдерживать высокие требования к крутящему моменту высокопроизводительных автомобилей.
- Переключает передачи намного быстрее других.
- В DCT водители могут сообщать компьютерам, когда следует действовать, с помощью подрулевых лепестков или переключения передач даже при автоматическом включении и выключении сцепления.
Что такое проскальзывающее сцепление?
Проскальзывающее сцепление — это специальное сцепление со встроенным механизмом свободного хода, разработанное для мотоциклов, ориентированных на производительность, с тем, чтобы уменьшить эффект торможения двигателем, когда водитель снижает скорость.
Простыми словами, когда вы едете на мотоцикле на высокой скорости и вдруг перед вами резкий поворот или что-то в этом роде, вам приходится снижать скорость, нажимая на тормоза и переключая передачи. Но если у вас меньше времени и вы хотите переключать 2-3 передачи за раз, то, скорее всего, коробка передач будет повреждена, а вашей безопасности угрожает тормозная сила двигателя. Чтобы уменьшить эту проблему, была введена проскальзывающая муфта (также называемая муфтой ограничения обратного крутящего момента). Проскальзывающее сцепление помогает, позволяя сцеплению частично скользить, пока скорость двигателя не приспособится к вашей собственной скорости.
Что такое диск сцепления?Диск сцепления состоит из стальной пластины со шлицевой центральной ступицей. Кольцевые фрикционные накладки крепятся к стальному листу заклепками. Диск сцепления является ведущим элементом сцепления и удерживается между маховиком и нажимным диском. Он установлен на валу сцепления с помощью шлицев.
Из каких частей состоит сцепление?- Маховик
- Ведущий подшипник
- Дисковая пластина/диск сцепления
- Нажимной диск
- Крышка сцепления
- Рычаги выключения
- Вал сцепления
- Пружины
- Кожа
- Корк
- Хлопковая ткань
- Асбестосные материалы
- SW3-AF (не ASBESTOS)
- HWK 200 (не ASBESTOS)
- RAYBESTOS и FERODOS. изготовлены из нитей из искусственных волокон, таких как стекловолокно, смешанных со специальной резиновой смесью для улучшения фрикционных характеристик.
Посетите нашу домашнюю страницу Автомобильный информатор | Нравится эта статья? Не забудьте поделиться ❤️
Типы сцепления и их части
Основное назначение системы сцепления — изолировать движение двигателя от колес во время движения с переключением передач. Благодаря сцеплению мы можем добиться правильной передачи мощности двигателя от коробки передач, которая затем передается на колеса автомобиля.
В этом посте Frenkit мы рассказываем о различных типах сцеплений, существующих на рынке, все они отличаются друг от друга, но служат одной и той же цели. Здесь мы расскажем вам о них все, вы не можете их пропустить!
Типы сцепления в автомобилях
Система сцепления в основном является частью системы сцепления автомобилей, оборудованных коробками передач. Как упоминалось в предыдущих постах, сцепление в автомобиле «обеспечивает правильную передачу мощности от двигателя к коробке передач, которая затем передается на колеса автомобиля».
В зависимости от характеристик каждой модели автомобиля различаются разные виды сцепления. Например, мы можем различать систему сцепления по дискам, которая может быть гидравлической, однодисковой, двухдисковой или многодисковой; по типу охлаждения бывают сухие или мокрые сцепления; или тип управления, которые, среди прочего, делятся на фрикционные, электромагнитные или гидравлические муфты.
Далее мы подробно опишем различные типы приводов сцепления, которые мы упомянули выше и которые доступны на рынке. Каждый из них имеет свои особенности.
По дискам
- Гидромуфта . Для правильной работы сцепления этого типа необходимо, чтобы гидравлическая жидкость приводилась в действие. По этой причине гидравлическое сцепление не имеет дисков, так как мощность, необходимая для привода автомобиля, вырабатывается турбиной, которая приводится в движение за счет вращения двигателя автомобиля. В частности, этот тип сцепления не используется из-за большого расхода топлива и больших затрат на поддержание автомобиля в рабочем состоянии. Тем не менее, это тип сцепления, который можно увидеть в промышленных транспортных средствах.
- Однодисковое сцепление . Этот тип сцепления называется однодисковым, поскольку между маховиком двигателя и нажимным диском имеется только один диск.
- Двухдисковое сцепление . В данном случае эта модель сцепления имеет два диска для правильной передачи мощности от двигателя к коробке передач. Двухдисковую систему сцепления можно найти в автомобилях, которые имеют тенденцию генерировать довольно большую мощность.
- Многодисковое сцепление. Эта модель сцепления состоит из ряда фрикционных дисков, которые отвечают за управление передачей мощности в автомобиле. Многодисковое сцепление можно найти, например, в мотоциклах.
По типу охлаждения
- Сухое сцепление . В зависимости от типа охлаждения системы сцепления мы можем обнаружить, что охлаждение является воздушным, в случае сухого сцепления.
- Мокрое сцепление . Когда охлаждение осуществляется маслом, речь идет о мокром типе сцепления.
По типу управления
- Фрикционная муфта . Эта модель сцепления является наиболее распространенной на автомобилях, находящихся в обращении. С точки зрения работы фрикционная муфта состоит из маховика, который опирается на первичный вал коробки передач с помощью бронзовой втулки. Кроме того, в зависимости от типа охлаждения фрикцион охлаждается маслом.
- Гидравлическое сцепление. Этот тип системы сцепления позволяет двигателю передавать крутящий момент при достижении определенной частоты вращения. Таким образом, мощность передается центробежным насосом, который сообщается с турбиной.
- Электромагнитная муфта . Также известная как муфта с электроусилителем, она работает по принципу электромагнита, то есть электромагнитное поле создается железным сердечником и катушкой для передачи крутящего момента.
Детали системы сцепления
Система сцепления состоит из ряда элементов, которые составляют полную передачу, в которой педаль сцепления и рычаг переключения передач с первого взгляда являются двумя частями. Что касается деталей сцепления, мы опишем наиболее распространенный тип — фрикционную муфту. Можем выделить следующее:
- Маховик . Эта плоская круглая деталь вращается при запуске двигателя. Маховик, прикрепленный болтами к коленчатому валу (базовому компоненту, на котором построен двигатель внутреннего сгорания), вращается вместе с двигателем.
- Нажимная пластина или ступица . Прикрученная к маховику ступица или нажимной диск отвечает за синхронное вращение. Он также состоит из диафрагмы или пружин, с помощью которых происходит выключение диска сцепления.
- Фрикционный диск или диск сцепления . Состоит из двух сторон тормозных колодок, фрикционный диск или диск сцепления соединяется с коробкой передач с помощью вала. Когда педаль сцепления отпущена, она вращается вместе с маховиком и ступицей. При нажатии на педаль фрикционный диск выходит из зацепления, что прерывает передачу на колеса автомобиля.
- Вилка толкателя . Последний отвечает за оказание давления на диафрагменную пружину пластины и, таким образом, освобождение или нажатие на диск. Вилка толкателя перемещается при нажатии на педаль сцепления.
Теперь, когда вы знаете, какие существуют типы сцеплений и их частей, мы рекомендуем вам посетить раздел нашего блога на веб-сайте Frenkit, где вы найдете все, что вам нужно знать для правильного обслуживания компонентов. вашего автомобиля, например, все, что касается главного цилиндра сцепления.
Независимо от того, являетесь ли вы профессионалом в автомобильной отрасли или решили самостоятельно заменить системы своего автомобиля, в Frenkit мы являемся дистрибьютором тормозных деталей для всех моделей автомобилей, как легковых, так и легковых.
Что вы думаете об этом посте? Оставьте нам свои комментарии!
Типы сцепления | Анимации и диаграммы – MechStuff
Сегодня больше никаких скучных представлений; Я просто дам вам представление о клатчах, а затем сразу перейду к теме — Виды клатчей!
Что такое муфты?
Специально для тех, у кого нет особых идей, Сцепление представляет собой зацепляющее и расцепляющее механическое устройство, которое помогает передавать крутящий момент/мощность, создаваемую двигателем .
Они используются в каждом чертовом автомобиле, мотоцикле, грузовике, локомотиве и бесчисленном множестве других транспортных средств и машин!
Каждый тип имеет свои преимущества и область применения в зависимости от способности передачи крутящего момента/мощности, компактности и других конструктивных ограничений!
Типы муфт: —
1. Однодисковая муфта
Включение и выключение однодисковой муфты ! Однодисковые муфты имеют сравнительно меньше деталей и очень просты для понимания. Устройство содержит всего 2 фрикционных диска.
Передача крутящего момента происходит, когда они оба соприкасаются друг с другом. Один крепится болтами к маховику (коробке передач, первичному валу), а другой крепится болтами к нажимному диску и может скользить по шлицевому валу. Нажимная пластина соединена с предварительно сжатой пружиной (здесь диафрагменная пружина), которая прикладывает осевое усилие к другому диску.
Больше сила, больше трение, больше способность сцепления передавать крутящий момент.
У этих муфт было много ограничений, поэтому маловероятно, что они будут использоваться сегодня.
Таким образом, возникла немедленная потребность в разработке новых типов муфт, так как они не могли обеспечить достаточный крутящий момент. Вот полная подробная статья о деталях сцепления, работе и зачем они нам нужны?
Применение – Машины и первые транспортные средства, требующие умеренного крутящего момента.
2. Многодисковая муфта
Конструкция многодисковой муфты Многодисковая муфта, как следует из названия, состоит из нескольких пластин или фрикционных дисков и работает аналогичным образом, как описано выше. Несколько дисков предлагают больше площади для контакта друг с другом. Чем больше пластин, тем больше мощность передачи крутящего момента. Так при том же радиусе фрикционного диска, что и в однодисковых, многодисковые муфты передают значительно большую мощность .
Они быстро нагреваются, и это один из их самых больших недостатков. Следовательно, весь узел сцепления, содержащий пластины, заполнен маслом для более быстрого отвода тепла.
Применение – Они широко применяются в легковых и грузовых автомобилях, двигателях локомотивов и машинах.
3. Конусная муфта
Детали конусной муфты; Sweber.de [CC BY-SA 3.0 (https://creativecommons.org/licenses/by-sa/3.0)] Конусная муфта состоит из двух барабанов — мужского и женского. Охватываемый барабан соединен с коленчатым валом двигателя и имеет внутреннюю фрикционную накладку, а охватывающий барабан установлен на шлицевом валу и имеет наружную фрикционную накладку.
При включении сцепления женский конус попадает внутрь мужского, и они оба начинают вращаться вместе. Охватывающий конус прикреплен к предварительно сжатой пружине и имеет такое же устройство, как и однодисковые муфты.
Конусная муфта может передавать на более высокий крутящий момент, чем однодисковые муфты того же размера, из-за относительно большей площади трения и заклинивания .
Угол конусности/угол полуконуса также играет важную роль в обеспечении осевой силы. Как правило, угол полуконуса составляет от 12° до 15° .
Области применения – Конусные муфты используются только в гоночных автомобилях и экстремальных внедорожниках, но чаще используются в моторных лодках. Муфты с малым конусом используются в качестве синхронизаторов в системе трансмиссии и в дифференциалах повышенного трения (LSD).
4. Центробежная муфта
3D-анимация центробежной муфты Центробежные муфты также называются автоматическими муфтами , так как вам не нужна педаль сцепления, и они включаются автоматически.
Само название говорит о том, что работа этого сцепления основана на центробежной силе. Конструкция и работа оба просты.
В центре находится ступица, соединенная шпонкой с коленчатым валом двигателя. Несколько колодок соединены с этой втулкой через пружины, и каждая колодка имеет внешнюю поверхность, покрытую фрикционным материалом.
Когда ступица начинает вращаться, вместе с ней начинают вращаться и колодки. Любое тело, совершающее вращательное движение, создает центробежную силу. Обувь выбрасывается наружу из-за этой силы. Как только колодки касаются фрикционной накладки барабана, двигатель начинает передавать мощность на барабан, т.е. на колеса.
Зацепление колодок с барабаном происходит с определенной скоростью и зависит от жесткости пружины «k».
Приложение – Мопеды и скутеры, такие как Honda Activa, Vespa и т. д.
5. Гидравлическое сцепление
Гидравлическое сцепление Гидравлические сцепления или гидромуфты являются частью сложной детали, называемой гидротрансформатором, которая используется в автомобилях с автоматической коробкой передач . Эти муфты состоят из двух разных частей: насоса и турбины , и обе они
имеют лопасти, установленные под определенным углом. Насос крепится к приводному валу (маховику), а турбина к выходному валу. Когда насос начинает вращаться, масло начинает вытекать наружу из центра под действием центробежной силы.
Изогнутые лопатки поглощают центробежную энергию и направляют ее на лопатки турбины. Конструкция обеих лопастей такова, что поток жидкости приводит в движение обе части.
Применение – Автоматические коробки передач
6. Электромагнитная муфта
Части электромагнитной муфты Что произойдет, если поднести магнит к ферромагнитному материалу? Я слышу, как ты говоришь: «Они притягиваются друг к другу, Джей, просто!» Точно.. Вот так!
На ведомом валу есть якорь, на ведущем валу электромагнит. Ток подается соответственно к электромагниту, когда педаль сцепления нажимается или приводится в действие. При подаче тока электромагнит создает магнитное поле, притягивающее якорь . Это создает силу трения между обеими фрикционными пластинами, когда они сближаются. В течение короткого промежутка времени нагрузка разгоняется до скорости приводного вала (электромагнита).
Всякий раз, когда муфта должна быть отключена, подача электроэнергии прекращается, и пружина отводит назад положение якоря.
Одним из самых больших недостатков электромагнитных муфт является их первоначальная высокая стоимость и быстрый нагрев.
Применение – Копировальные машины, заводская автоматизация, упаковочное оборудование и некоторые роботы.
Итак, здесь мы рассмотрим все основные типы клатчей, и я надеюсь, что вам понравилась статья, и я думаю, что она была полезна! Если вам это понравилось, я уверен, что вы хотели бы изучить различные типы тормозов в автомобилях (все анимации)! Если у вас есть какие-либо вопросы или что-то еще, я хотел бы вернуться к вам в разделе комментариев внизу! 😀
Типы сцепления – Объяснение различий – Что лучше для меня?
Некоторые автомобили имеют механическую коробку передач со сцеплением, а другие — автоматическую коробку передач. Кроме того, следует учитывать различные типы сцепления. Сцепления являются важным связующим звеном между двигателем и трансмиссией и могут принимать различные формы. Мы обсуждаем базовые фрикционные муфты, мокрые и сухие муфты, многодисковые муфты, системы двойного сцепления, а также электромагнитные и электрогидравлические муфты.
Типы сцеплений – различные типы сцеплений и принцип их работы
«Сцепления образуют связь между передачей энергии всего внутреннего сгорания в двигателе через трансмиссию и, наконец, к ведущим колесам. И с бесчисленными комбинациями типов двигателей и трансмиссий, разбросанных по всему автомобильному миру, существует множество различных наименований сцеплений, соответствующих требуемой работе. Независимо от того, имеют ли они дело с мощностью 90 или 900 л.с., есть сцепление, которое после включения поможет передать максимально возможный крутящий момент на любую трансмиссию».
Типы сцепления – базовая фрикционная муфта
«В большинстве автомобилей используется фрикционная муфта, которая имеет все обычные компоненты, которые вы, вероятно, видели или слышали раньше. Приводимая в действие гидравлически или с помощью троса, фрикционная муфта использует нажимной диск, пластину сцепления (или диск сцепления) и выжимной подшипник для зацепления и расцепления маховика и трансмиссии. В большинстве автомобилей будет использоваться простое однодисковое сцепление, и только более мощным двигателям требуется многодисковое сцепление для правильного включения трансмиссии.
Когда педаль сцепления нажата, выжимной подшипник оказывает давление на диафрагменные пружины на нажимном диске, что снимает зажимное давление на диск сцепления и отсоединяет коробку передач от маховика.
Когда происходит переключение передач и сцепление отпускается, выжимной подшипник отходит от нажимного диска, а диск сцепления снова зажимается и приводится в движение нажимным диском, обеспечивая передачу привода к трансмиссии».
Типы сцепления – мокрое и сухое сцепление
«Мокрые сцепления обычно имеют несколько дисков сцепления (в автомобилях) и имеют запас масла для смазки и охлаждения компонентов. Они используются в ситуациях с высоким крутящим моментом, когда уровень трения будет высоким и, следовательно, температура сцепления будет резко возрастать без какой-либо охлаждающей жидкости. Любая трансмиссия с крутящим моментом более 250 фунтов на фут должна действительно использовать мокрое сцепление, чтобы избежать чрезмерного износа остальной части трансмиссии из-за перегрева.
Сухие сцепления, с другой стороны, не имеют подачи масла и обычно являются однодисковыми. Это означает, что они могут быть более эффективными, поскольку смазка может привести к отсутствию трения между дисками в мокром сцеплении, а также к паразитным потерям в трансмиссии, поскольку для подачи смазочного масла необходим насос. Таким образом, низкий коэффициент трения в мокрой системе является причиной использования нескольких дисков для эффективной работы сцепления».
Типы сцепления — многодисковое сцепление
«Очевидные преимущества установки нескольких фрикционных дисков друг на друга заключаются в том, что трение, создаваемое внутри сцепления, может быть значительно увеличено, и поэтому оно может выдерживать гораздо более высокие входные крутящие моменты. Используемый во многих гоночных автомобилях, включая Формулу 1 и WRC, величина трения, необходимая для предотвращения проскальзывания сцепления, благодаря аккуратной компоновке может соответствовать тому же диаметру, что и однодисковое сцепление».
Типы сцепления — системы с двойным сцеплением
«Коробки передач с двойным сцеплением в настоящее время доминируют на рынке автомобилей премиум-класса после их первого общего выпуска на VW Mk4 Golf R32. Используя одно большое сцепление для нечетных передач и меньшее сцепление для четных передач, эта форма трансмиссии известна быстрыми и плавными переключениями и теперь используется в каждом достойном суперкаре, а также во многих хот-хэтчбеках и седанах.
Используемые в автоматических и полуавтоматических установках, DCT используют два мокрых многодисковых сцепления, что устраняет необходимость в гидротрансформаторе. Переключения происходят плавно благодаря тому факту, что выходной крутящий момент на ведущие колеса не прерывается, поскольку он может быть подан на одно сцепление, в то время как другое отключается, что означает отсутствие прерывания выходной мощности».
Типы сцепления — электромагнитные и электрогидравлические сцепления
«Электромагнитные сцепления могут использоваться, когда механическое соответствие и синхронизация работы сцепления, как правило, не учитываются, при этом сцепление приводится в действие простым нажатием кнопки на рычаге переключения передач или даже датчиком приближения рукой. находится рядом с рычагом переключения передач. Когда сцепление приводится в действие дистанционно, постоянный ток проходит через электромагнит, который создает магнитное поле. Затем якорь притягивается к ротору, создавая силу трения для зацепления двигателя и трансмиссии.
Электромеханические муфты используются в автомобильной промышленности практически во всех системах переключения передач. При нажатии на лопасть электрический сигнал отправляется на компьютер, который включает сервопривод для гидравлического отключения сцепления.
Это устраняет необходимость в любой форме педали сцепления и в сочетании с трансмиссией DCT может стать наиболее эффективной формой переключения передач на рынке. Как правило, эти системы используются вместе с более мощными силовыми агрегатами, поэтому в сцеплении используется несколько дисков».
«Существует несколько других типов сцепления, но большинство из них либо вымерли, либо используются только в гораздо более мелких подразделениях автомобильного сектора. Например, центробежные сцепления широко распространены в производстве мопедов и мотоциклов, в них используются колодки (как на барабанном тормозе) для включения и выключения сцепления. Кулачковые муфты также используются в трансмиссиях без синхронизаторов, но требуют двойного отключения сцепления и были зачищены под ковриком после развития коробок передач.
Если вы хотите получить больше мощности от своего двигателя за счет модификаций, обязательно подумайте о своем сцеплении. Как испытал Алекс во время турбонаддува своего MX-5, как только крутящий момент достигает уровня, слишком высокого для вашего сцепления, диски начинают проскальзывать, поскольку они не могут справиться с передаваемыми через них усилиями. В этом случае требуется модернизация сцепления, и по этой причине многочисленные специалисты по вторичному рынку производят высокопроизводительные сцепления. Большинство из нас когда-либо столкнется в своих путешествиях только со стандартным фрикционным сцеплением, но есть много вариантов, если планируется увеличение мощности ».
Нажмите здесь, чтобы узнать больше о лучших брендах сцепления в Южной Африке.
Щелкните здесь, чтобы узнать больше о преимуществах обслуживания или замены сцепления в аккредитованном сервисном центре RMI.
Нажмите здесь, чтобы мы сегодня оценили ваше сцепление!
Источники:
0005
Все мнения, выраженные в этой статье, не являются обязанностью издателя или поставщика.
Что такое сцепление? Его типы, применение и работа
Сцепление! Даже если вы в своей жизни не водили ни одного автомобиля, вы все равно наверняка слышали это слово. Самое приятное то, что этот компонент необходим для всех автомобилей. Будь то автомобили, велосипеды, скутеры, большие грузовики или даже велосипед, все они имеют сцепление в качестве общего компонента. Итак, несмотря на то, что вы так долго знали это слово, знаете ли вы, что это такое? Как работает сцепление и каково применение сцепления? Есть несколько типов сцепления?
В этой статье мы постараемся решить и ответить на все эти вопросы. Итак, приготовьтесь к долгой, кувыркающейся поездке!
Что такое сцепление?Давайте начнем с самого основного вопроса, что такое сцепление? С точки зрения непрофессионала, сцепление является важным связующим звеном между внутренним сгоранием и трансмиссией для движения колес. Это устройство, которое либо включает, либо отключает передачу энергии. Он в основном соединяет разъединенные валы, такие как карданный вал или карданный вал.
При необходимости указанная муфта использует крутящий момент от одного вала к другому. Полезно помнить, что изначально скорость может быть очень низкой из-за крутящего момента, развиваемого двигателем на начальном этапе. Следовательно, вы не можете запустить двигатель, когда он находится под нагрузкой. Тогда что?
Муфта способна предотвращать любые удары или резкие движения. Он постепенно принимает нагрузку для управления транспортным средством. Это помогает защитить детали двигателя от деформации и износа. Вы можете этого не знать, но это также помогает облегчить пассажиров.
| Читайте также: Ремонт автомобиля после аварии: когда ремонтировать поврежденный автомобиль? |
Типы сцепления?Существуют различные типы и виды сцеплений, некоторые из них перечислены ниже:
Однодисковое сцепление :Как следует из названия, однодисковое сцепление имеет один диск сцепления. Являясь сегодня одним из популярных видов сцепления в автомобилях, однодисковое сцепление состоит из двух компонентов. Все мы знаем, что сцепление как устройство работает по принципу трения. В однодисковом сцеплении два компонента присутствуют на ведущем валу и на ведомом валу.
Многодисковое сцепление :Многодисковое сцепление использует несколько дисков сцепления для контакта с маховиком двигателя для передачи мощности между валом двигателя и валом коробки передач. Многодисковое сцепление используется в автомобилях и технике, где требуется высокий крутящий момент.
| Читайте также: Что такое бесступенчатая трансмиссия и как она работает? |
Конусная муфта :Конусная муфта представляет собой разновидность фрикционной муфты с конусообразными зонами трения. Эти типы сцеплений обычно используются в синхронизаторах и планетарных коробках передач.
Конусные сцепления были первыми, которые использовались в автомобилях, и из-за своей простоты они продолжали пользоваться популярностью на протяжении 1920-х годов, когда они уступили место однодисковым сцеплениям из-за плохих рабочих характеристик первых.
Центробежная муфта :Центробежная муфта — это тип муфты, в которой используется центробежная сила для соединения двух концентрических валов, при этом ведущий вал находится внутри ведомого вала.
В муфтах полностью центробежного типа пружины полностью исключены, и только центробежная сила используется для приложения давления, необходимого для удержания муфты во включенном положении.
Как работает сцепление?Сцепление, как упоминалось ранее, является одним из наиболее важных компонентов автомобиля. Это единственная система, которая используется для соединения и отсоединения двигателя от остальных частей. Сцепление расположено между коробкой передач и двигателем, и самое приятное то, что оно всегда находится в зацепленном положении. Неважно, движется автомобиль или стоит на месте, сцепление будет включено.
Выключение происходит, когда водитель нажимает на педаль сцепления. Кроме того, сцепление также отключается в такие моменты, как трогание с места, остановка, пауза, переключение передач и т. д. Так что же происходит, когда сцепление включается? Именно тогда задние колеса включаются. Двигатели подключаются к трансмиссии, и тогда происходит движение. Когда вы выключите сцепление, нажав на педаль, двигатель отсоединится от системы трансмиссии.
| Читайте также: Автомобили с автоматической или механической коробкой передач – какая машина лучше? |
Применение сцепленияДаже если вы не специалист и не энтузиаст, вы должны были знать, что сцепление — это не только часть автомобиля. Существует два основных типа промышленности, в которых вы можете увидеть использование сцепления:
АвтомобилиМы все должны осознавать тот факт, что использование сцепления широко известно в автомобильной промышленности. Будь то тяжелые транспортные средства, такие как внедорожники, грузовики и даже двухколесные транспортные средства, такие как мотоцикл, скутер и т. д.
ПромышленностьЭто сравнительно менее известный факт, что многие отрасли также работают на этом.
