Замена модуля зажигания: Замена модуля зажигания на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

alexxlabОпубликовано

Как самостоятельно заменить модуль зажигания на ВАЗ 2110

Содержание

  1. Конструкция
  2. Неисправности
  3. Ремонт
  4. Демонтаж модуля
  5. Замена катушки зажигания на «десятке»

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться . Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.

Конструкция

Конструктивно модуль зажигания включает в себя два основных элемента:

  • 2 катушки зажигания, которые генерируют высоковольтные импульсы, направляемые на свечи;
  • Двухканальный коммутатор.

Причины выхода из строя могут быть разными, начиная от перебоев в работе мотора, заканчивая неожиданной остановкой силового агрегата. Обратите внимание на то, что лампочка «Проверьте двигатель» при этом не включается.

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Снимите пластиковую крышку, которая закрывает двигатель.
  3. Снимите провода со свечей зажигания.
  4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
  5. Отключите разъем от модуля зажигания.
  6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
  7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

  1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
  2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
  3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
  4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
  5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора.
    Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
  6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
  7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
  8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
  9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
  10. Проверьте, работает ли модуль зажигания.
  11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
  12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда. Но проявите осторожность, действуйте аккуратно и последовательно. Особое внимание уделите процессу пайки.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Замена катушки зажигания на «десятке»

Как заменить катушку зажигания ВАЗ 2110? Выключаем двигатель, ставим авто на ручной тормоз, коробка передач на первой или второй скорости. Открываем капот и снимаем пластиковую защитную крышку. Катушка зажигания на ВАЗ 2110 крепится возле двигателя сверху на каждый цилиндр.

Вытягиваем центральный провод высокого напряжения. Торцевым ключом на «10» откручиваем гайки. Вытаскиваем катушку зажигания из гнезда. Если будет идти туго ничего страшного, на ВАЗ 2110 такое бывает, на катушке есть резиновая накладка.

У вас в руках не закрепленная катушка. Проверяем прибором на пригодность, на основании данных приведенных выше. Рабочая катушка – ставим на место, не рабочая – меняем на новую. Устанавливаем в обратном порядке. Для спокойствия, необходимо иметь в машине комплект свечей и одну катушку зажигания.

Отрицательно влияет на работу катушки зажигания:

  • долгая эксплуатация неисправной системы зажигания иногда приводит к выдаче катушкой повышенного выходного напряжения, что может привести к разгерметизации изоляции обмоток катушки;
  • использование некачественного бензина долгое время, в результате чего в камерах сгорания образуется железный и/или свинцовый налет, который также ложится и на изоляторы свечей, что приводит к короткому замыканию. В результате вторичные обмотки катушек выгорают;
  • установлены некачественные свечи зажигания. Последствия — обратные газы, нарушение изолятора. Все это плохо влияет на функциональные возможности резинового наконечника катушки;
  • у катушек, как и у любой детали, есть определенные ресурс «нагрев-остывание». Частый перегрев двигателя (грязный, не следят за охлаждающей жидкостью) приводит к частому нагреву катушки зажигания и быстрой выработке данного ресурса.

К чему может привести езда с неисправной катушкой зажигания на ВАЗ 2110? Во-первых, к большому расходу топлива. Во-вторых, к вибрациям, возникающим от неправильно работающего двигателя. Вибрации, в свою очередь, могут сказаться на сроке службы двигателя и на устойчивости его крепления к раме. При неработающей катушке двигатель начинает «троить» и заметно уменьшается тяга.

Самый простой способ проверить катушку на работоспособность – по очереди отсоединять резиновые «фишки». Когда попадете на неработающую катушку зажигания, работа двигателя не изменится. Эту катушку и меняйте. А еще лучше – поехать на СТО на мотор-тест. Профессионалы все популярно расскажут и, возможно, уберегут от нервотрепки во время езды. Или, что еще хуже, от необходимости искать мастеров «в чистом поле», да в ненастную погоду.

«Скупой платит дважды» — это о деньгах. А потраченные в пустую нервы, свои и домочадцев, мы часто не считаем. И ведь можно было бы понять, если бы деньги не отдавали. Так ведь двойную плату мастера возьмут («пройдись по базару, дешевле найди») и нервной энергии будет затрачено, мама не горюй. Проще проверить катушку зажигания перед поездкой на любой машине и ВАЗ 2110 в том числе.

Модуль зажигания ВАЗ 2114: замена, неисправности, ремонт

Главная » ВАЗ 2114 » Двигатель

Автор Сергей Жигулин На чтение 4 мин. Опубликовано

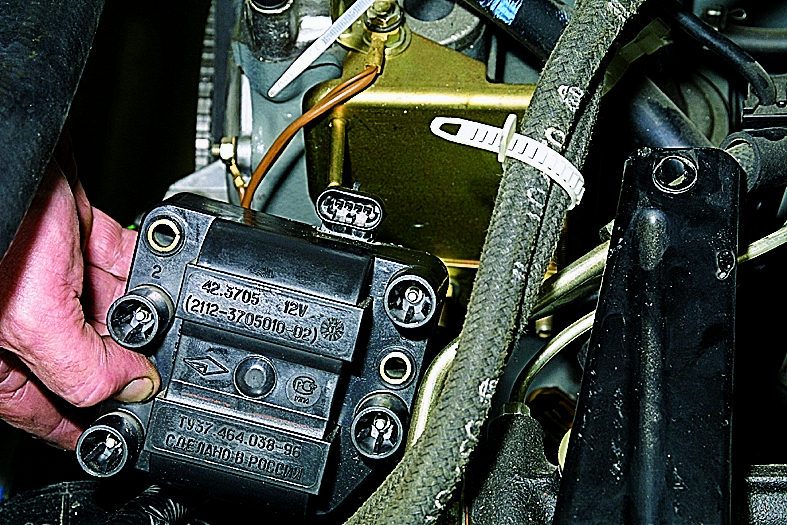

Внешний вид штатного модуля зажигания

Модуль зажигания в автомобиле ВАЗ 2114 – это усовершенствованная система пуска. Устройство выдает такты, с помощью которых получается искра – двигатель заводится. Модуль зажигания создает ток с высоким напряжением, а затем передает его в свечи через четыре высоковольтных провода. Среди автомобилистов устройство зовется «катушкой системы зажигания». Электрическая сеть ВАЗ 2114 питает модуль, его «минус» крепится к корпусу машины. Состоит он из:

  • Катушек зажигания;
  • Небольшого пластикового корпуса;
  • Электронных блоков;
  • Высоковольтных трансформаторов;
  • Выходов для подключения.

Сигнал в электронику передает контроллер, который обрабатывает данные по функционированию систем ВАЗ 2114. Контроллер считывает данные с датчиков, а затем выставляет определенную последовательность. Катушка зажигания отличается повышенной устойчивостью к температурам; выдерживает от -40 до +130 градусов по Цельсию.

Содержание

  1. Неисправности модуля зажигания ВАЗ 2114
  2. Замена модуля
  3. Ремонт

Неисправности модуля зажигания ВАЗ 2114

Определить, что в модуле появились неисправности не так сложно. Один из признаков – это снижение мощности двигателя ВАЗ 2114 или ускорение «рывками». При неисправности агрегата мотор при холостом ходе начинает работать прерывисто. Если подобные «симптомы» присутствуют, то необходимо проверить исправность свечей и крепление высоковольтных проводов, так неисправности могут появиться из-за этих элементов.

Проверка ВАЗ 2114 на неисправности должна происходить с соблюдением техники безопасности: руки должны быть в резиновых перчатках, а инструменты изолированы. В случае, когда свечи и провода в полном порядке, требуется замена модуля. Обнаружить его можно под капотом, устройство выдаст себя крупными высоковольтниками, с которых и начинается замена.

Достается модуль достаточно просто, так креплений на нем минимум

Чтобы не ошибиться с подключением проводов, когда будет выполняться замена, желательно воткнуть высоковольтники в свои гнезда, а затем подписать каждый из них. Потом новую катушку зажигания можно будет подключить, ориентируюсь по проводам со старой. На агрегатах современного образца есть нумерация, которая поможет разобраться с подключением. Маркировка будет полезна в том случае, если покупается модуль старого образца без нумерации на выходах.

Замена модуля

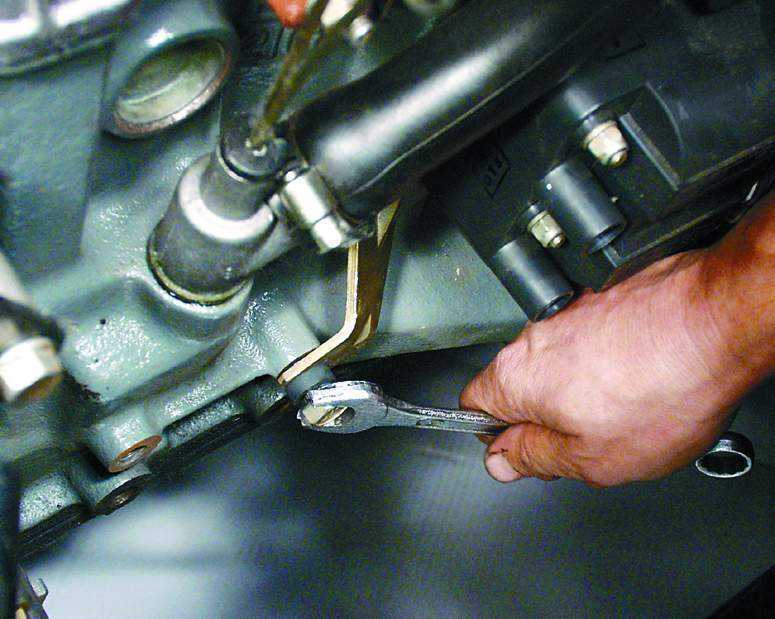

Замена выполняется при помощи шестигранника, головки 10’ и ключей 13’ и 17’.

  1. От аккумулятора нужно отключить клемму «минус».
  2. Затем достать колодку проводов.
  3. Вытащить подписанные высоковольтники.
  4. Снять все крепления к мотору.
  5. После этих действий перед автомобилистом будет открыт неисправный элемент. Достать его можно при помощи шестигранника.

Замена на новый агрегат начинается с подключения высоковольтных проводов. На корпусе должны быть подсказки, но можно воспользоваться и своими. Провода также следует внимательно изучить – на них должны быть пометки, которые указывают номер цилиндра. К примеру, если на проводе стоит цифра «2», значит он предназначен для второго цилиндра. Замена завершена. Теперь нужно завести мотор ВАЗ 2114 и проверить, правильно ли закреплен модуль. При необходимости затянуть крепления.

Ремонт

Расположение модуля ВАЗ 2114 под капотом

Перед тем, как отправиться в автомагазин за новым модулем рекомендуется проверить контакты устройства. Если из строя вышли они, то ремонт можно проделать самостоятельно и не тратиться на новый модуль. Для проверку нужно запустить двигатель на холостом ходу и попробовать надавить изолированным инструментом надавить на крышку модуля. Если двигатель начнет работать нормально, то значит дело в контактах. Работа не сложная, но достаточно кропотливая, при этом понадобиться навык в обращении с паяльником. Для ремонта нужно запастись маленькими и тонкими проводами, лаком, паяльником, отверткой и флюсом для пайки алюминия.

Процесс:

  1. Нужно демонтировать устройство по инструкции, расписанной выше.
  2. Далее следует снять крышку корпуса, для этого нужно надавить отверткой. Если устройство нештатное, то там могут быть болты.
  3. На плате можно увидеть, правильны ли догадки или нет.
  4. Если контакты отошли, то нужно зачистить плату от мелких проводов и заменить на новые.
  5. Может возникнуть проблема с контроллерами транзисторов – они покрыты защитным слоем, который паяльник не берет. Его можно счистить подручными материалами или бор-машинкой.
  6. Мелкие провода нужно заменить.
  7. Финальным шагом будет покрытие мест пайки лаком или силиконом. Подойдет даже лак для ногтей. На этом все.
