Замена подшипников генератора 2110: » Замена подшипника генератора на ВАЗ-2110, 2111, 2112

Содержание

Замена подшипников генератора ВАЗ 2110 — Лада мастер

Щетки да обмотка, выпрямитель да шкив. Вот и весь генератор. Вроде как, и ломаться нечему, а выносит мозг время от времени и генератор ВАЗ 2110. Благо, все его пакости на виду, поэтому определить поломку несложно. Да и устранить ее особого умения не требуется. Главное в любом ремонте — понимать зачем это прикручено сюда и почему тут крутится, когда там клацает. Вот и все хитрости. А теперь к делу.

Содержение:

  1. Зачем нужен и как устроен генератор 2110
  2. Возможные неисправности генератора ВАЗ 2110
  3. Особенности замены подшипников генератора
  4. Замена и выбор заднего подшипника

Зачем нужен и как устроен генератор 2110

Генератор десятки — это обычная банальнейшая трехфазная динамо-машина. Как электродвигатель, только наоборот. Генератор приводится в движение от шкива коленвала, и на выходе дает номинальное напряжение 13-14 вольт. по крайней мере, должен давать. Стоп. А посему тогда он трехфазный, если нам нужна постоянка +12, а не переменный ток? очень просто.

Чтобы ответить на этот вопрос, надо найти дедулю, у которого в гараже стоит Москвич 403. Подкараулить, когда он будет ехать на рыбалку в пять утра и попросить открыть капот. Атомная боеголовка, которая занимает половину моторного отсека, и есть генератор постоянного тока. Если дедуля долго не выезжает, то вот фото этого генератора.

Естественно, что современный автомобиль, даже десятка, не может позволить себе такой роскоши, отдать половину подкапотного пространства под генератор, поэтому приходится преобразовывать переменный ток в постоянный. Генераторы переменного тока всегда в несколько раз компактнее. А для преобразования в постоянку, в самом корпусе генератора находится выпрямительный блок. Он-то и преобразовывает переменку в необходимые нам +12 вольт. Более подробная картинка с устройством генератора для любознательных вот,

а мы пока поговорим о неисправностях, механических неисправностях, которые могут застать автолюбителя врасплох.

Возможные неисправности генератора ВАЗ 2110

Электрические поломки генератора оставим пока в стороне, не время сейчас, а поговорит о механической его части. С электрикой все понятно по двум причинам: если генератор не дает нормальный ток зарядки, виноват выпрямительный блок или реле-регулятор, которое тоже прикручено к генератору. А вот с механическими повреждениями устройства все обстоит немного сложнее, и вот почему.

Казалось бы, какие там повреждения — два подшипника, и все тут. На самом деле, чтобы не делать кучу лишней работы, нужно неисправность идентифицировать правильно. Подшипник, когда собирается заклинить или рассыпаться, предварительно пошумит несколько сотен километров, но проблема в том, что под капотом много таких подшипников, каждый из них может шуметь.

Замена подшипников генератора ВАЗ 2110 проводится только при стопроцентной уверенности, что подшипник зашумел. Может сбивать с толку в первую очередь ролик натяжителя ремня. он тоже издает подобные звуки, да еще пищать может так, как будто ремень проскальзывает.

Поэтому проверить стоит в первую очередь его. Если все-таки есть уверенность в том, что завыли подшипники, будем менять, но для начала не забудем несколько правил:

  • ремонт электрооборудования проводится только со снятой клеммой АКБ;
  • не допускается работа генератора без нагрузки;
  • при сварочных работах с аккумулятора снимаются обе клеммы.

Особенности замены подшипников генератора

В принципе, никаких сложностей, которые вызывали бы панику, замена подшипников не вызывала бы, если бы экономный АвтоВАЗ не совершил очередную экономную экономию. С точки зрения инженерной логики, их поступок объяснить довольно сложно, в дело вот в чем. В генераторе стоит два подшипника — передний и задний. для замены одного из них достаточно снять диодный мост, и подшипник у нас в руках. Второй подшипник запрессован в крышку, а по рекомендации производителя, менять его нужно только с крышкой вместе. Хорошее дело. завод сэкономил на несчастном стопорном кольце, а нам придется покупать еще и крышку. Дудки. Поменяем только подшипник.

Для этого, сняв генератор с автомобиля, что трудностей вызвать не должно, снимаем крышку и убеждаемся в том, что подшипник развальцован радиальными ударными кернениями. Судя по всему, так решили бороться с проворотом наружной обоймы и сэкономить на пружинном стопоре. Теперь стоит задача выбить подшипник, не повредив крышку. для этого нужно взять сверло диаметром 3-4 мм и пол углом 45° засверлиться в саму заклепку. Теперь, выбивая подшипник из посадочного места, мы не повредим крышку, потому что лишний металл просто уйдет в рассверленные отверстия.

Замена и выбор заднего подшипника

С передним подшипником разобрались, теперь осталось заменить задний. Он напрессован на ротор, поэтому просто так он не снимется. Нужен универсальный съемник. Без него — никак. Да и в принципе, хороший универсальный съемник в гараже никогда не помешает. Поэтому лучше не жадничать, а купить хороший съемник и хорошие подшипники. Номер переднего подшипника по единому европейскому каталогу — 6303 DU. На пыльнике еще указан завод-производитель, но это уже дело личных пристрастий. Задний подшипник имеет каталожный номер 6202 или 6203, независимо от производителя.

Собственно, подшипники заменены, единственное, что будет нелишним, постараться их промазать, хотя они в принципе необслуживаемые. Подойдет Литол 24 или его аналоги. Постоянного вам тока и стабильного напряжения в дороге!

Замена подшипников генератора 2110. Как заменить подшипники генератора на ВАЗ 2110. Самостоятельно меняем подшипники генератора ВАЗ 2110.

Назначение генератора — обеспечивать питанием все включенные потребители напряжения при заведенном моторе. Как и любой агрегат, генератор способен изнашиваться, при этом зачастую автовладельцам приходится выполнять замену подшипников. Об этом далее в статье.

Содержание

  • Генератор ВАЗ устройство и принцип действия
  • Где находятся подшипники генератора 2110
  • Признаки неисправности подшипников генератора 2110
  • Причины выхода из строя подшипников генератора
  • Диагностика своими руками
  • Схема генератора 2110 в собранном и разобранном виде
  • Выбор рабочего места
  • Инструменты, приспособления, расходные материалы
  • Демонтаж и разборка генератора (подробно)
  • Замена переднего подшипника генератора 2110 (пошагово)
  • Замена заднего подшипника 2110 (подробно)
  • Советы профи: как узнать какие подшипники стоят на генераторе ВАЗ 2110

Генератор ВАЗ устройство и принцип действия

Основным потребителем электроэнергии при запуске силового агрегата является стартерное устройство, сила тока в данном случае достигает сотен ампер, в результате чего происходит существенное падение напряжения аккумуляторной батареи.

В данном режиме потребители питаются исключительно от АКБ, которая интенсивно разряжается. После запуска мотора генераторное устройство становится главным источником электроснабжения.

Генератор — источник постоянной подзарядки АКБ при работе двигателя. Если генератор перестанет работать, аккумуляторная батарея быстро разрядиться. Генераторное устройство обеспечивает необходимый ток для работы электроприборов и заряда аккумулятора. После подзарядки АКБ разность напряжения генератора и аккумулятора становится небольшой, что влечет за собой снижение зарядного тока.

В условиях включения мощных потребителей (к примеру, фар или обогревателя заднего стекла) и малых оборотов мотора потребляемый суммарный ток может быть гораздо большим, нежели способен отдать генератор. Нагрузка в данном случае ляжет на АКБ, и она начнет разряжаться.

Конструктивно генератор состоит из: корпуса, статора, ротора, выпрямительного блока, щеточного узла и регулирующего устройства.

Где находятся подшипники генератора 2110

Подшипники генератора применяются для обеспечения равномерного и плавного вращения ротора. В генераторах ВАЗ 2110 применяется два подшипника — передний и задний, которые находятся под специальными крышками. Чтоб добраться до них, необходимо демонтировать генератор и снять защитные крышки.

Признаки неисправности подшипников генератора 2110

Основными признаками износа подшипников являются:

  • Нехарактерный свист и гул после запуска мотора.
  • АКБ нестабильно заряжается, что обусловлено проблемами в функционировании вала.
  • Перегрев устройств из-за трения изношенных элементов.
  • Проворачивание шкива.

Причины выхода из строя подшипников генератора

Выход подшипников генератора из строя может произойти по таким причинам:

  • Износились некоторые составляющие части конструкции из-за долгой эксплуатации (поверхности дорожек качения обойм, сами элементы качения, сепаратор, уплотнительная составляющая).
  • Закончилась смазка в устройстве подшипника, что может произойти в результате ее вытекания.
  • Износ устройств и низкая точность выполнения изделия может повлечь за собой поворот наружной обоймы на корпусе или внутренней обоймы на валу ротора.
  • Неисправности в работе подшипников также могут быть обусловлены попаданием внутрь них абразивных элементов. Данная проблема влечет за собой повышенный скрип.
  • Возможно, выход подшипника из строя обусловлен тем, что деталь попросту отработала свой эксплуатационный ресурс.
  • Еще одной возможной причиной является износ ремешка или дисбаланс самого шкива.
OLYMPUS DIGITAL CAMERA

Диагностика своими руками

Чтобы проверить работоспособность подшипников, сделайте следующее:

  • Демонтируйте со шкива ремень.
  • Запустите мотор.
  • Если после запуска двигателя свист, гул и прочие симптомы поломки пропали, это говорит о потребности замены устройства.

Схема генератора 2110 в собранном и разобранном виде

Выбор рабочего места

Для демонтажа генератора и последующей замены старых подшипников поставьте автомобиль так, чтобы над капотом было хорошее освещение, чтобы без затруднений снять механизм.

Инструменты, приспособления, расходные материалы

В ходе работ по замене подшипников вам потребуются такие инструменты:

  1. Пассатижи.
  2. Молоток.
  3. Тиски.
  4. Маркер.
  5. Жидкость WD-40.
  6. Двухконтактный съемник с лапками.
  7. Минусовая, крестовая отвертки.
  8. Головки с трещоткой и ключи на 13, 10, 27, 8 и 17 — лучше два.

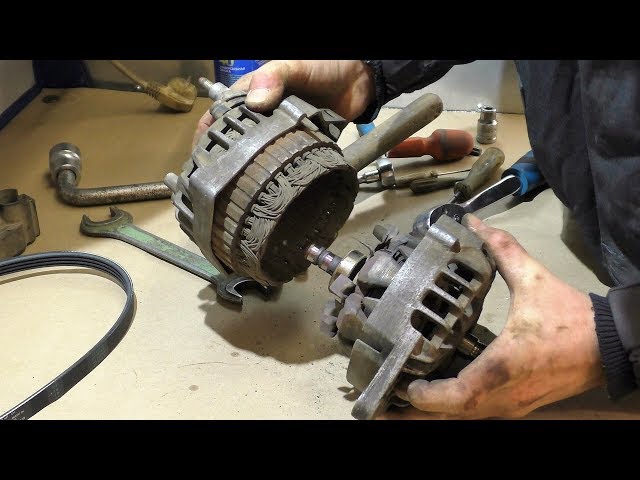

Демонтаж и разборка генератора (подробно)

Порядок работ:

  1. Отсоедините минусовую клемму АКБ.
  2. Далее откручиваем клеммы самого устройства, предварительно открутив крепления данных клемм.
  3. Изучаем схему крепежей генератора, чтобы приступить к снятию агрегата.
  4. Затем снимите защиту картера и заберитесь под автомобиль.
  5. Далее открутите крепления, крепящие генератор к раме (на схеме позиции 5 и 2).
  6. Во время откручивания последнего крепежа придерживайте механизм рукой.
  7. Выньте агрегат, уберите грязь и протрите ветошью. Смажьте резьбовые соединения WD-40.
  8. Отверткой снимаем заднюю пластмассовую крышку на генераторе.
  9. Крестовой отверткой открутите регулятор напряжения и крепления щеткодержателей.
  10. Снимаем с оси шкив и зажимаем в тисках изделие.
  11. Разводным или иным ключом открутите на шкиве гайку. Чтоб вал не прокручивался, вставьте шестигранник в специальную выемку на торце.
  12. Снимаем шайбу и, открутив соответствующие болты, разберите корпус агрегата.
  13. Снимите пластиковый кожух, а затем передний шарикоподшипник, чтобы получить доступ к якорю.

Замена переднего подшипника генератора 2110 (пошагово)

Порядок работ:

  1. Как показывает практика, ротор с переднего подшипника удобнее снимать таким способом: на резьбу ротора накручиваем гайку и ударяем молотком по ней, подставив деревянный брусочек.
  2. Находим элемент, диаметр которого отвечает диаметру извлекаемого подшипника (подойдет головка на 27 мм).
  3. Осторожно постукиваем по элементу, чтобы выбить подшипник из посадочного места.
  4. Обрабатывем смазкой новый подшипник.
  5. Берем старый подшипник, ставим его сверху нового и выполняем установку легкими ударами молотком.

Замена заднего подшипника 2110 (подробно)

Порядок работ:

  1. Для демонтажа заднего элемента понадобится специальный съемник.
  2. В условиях отсутствия съемника придется выбить элемент зубилом.
  3. С помощью зубила наносите по подшипнику удары молотком. Важный момент: по поверхности необходимо обязатально перемещаться в противоположном направлении.
  4. Берем головку, при помощи которой снимали передний подшипник, а также старый извлеченный подшипник генераторного устройства. С их помощью забиваем новый подшипник на его посадочное место.

Советы профи: как узнать какие подшипники стоят на генераторе ВАЗ 2110

На данный вопрос можно ответить, зная такие характеристики ТС:

  • Какого года выпуска ТС?
  • Инжектор?
  • 16 клапанов?
  • Задний или передний подшипник?

В генератор ВАЗ 2110 позднего года производства, устанавливаются комплектующие иного типоразмера и маркировки, поскольку диаметр оси ротора различный.

Подшипник по номеру ГОСТ (передний и задний):

  • 6-180302 и 6-202 — поздние модели.
  • 6-180303 и 6-203 — новые модели.

Чтобы точно определить маркировку деталей, перед покупкой подшипников, сделайте замеры габаритов изделий и измерьте ротор, после чего сравните полученные сведения по таблице.

ПОХОЖИЕ МАТЕРИАЛЫ

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
  • ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
  • Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
  • Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
  • Как выбрать подержанные шины, полезные советы
  • Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
  • Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
  • Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
  • Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
  • Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
  • Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
  • Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
  • Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
  • Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
  • Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
  • Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
  • Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
  • Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
  • Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Замена подшипников генератора ваз 2110 своими руками с видео, размеры, номер и маркировка деталей

Источником напряжения в автомобилях «десятого» семейства служит генератор ВАЗ, подшипники номер 6203 и 6303 в нем используются в качестве опорных элементов вала ротора. Общеизвестно, что эти детали не вечны, хотя и достаточно надежны. Подшипники генератора в моделях 2110 могут отработать без проблем 150 тыс. и более километров пробега. Но приходит момент, когда из-за механического износа их необходимо поменять. В целях экономии собственных средств хозяин «Десятки» может это сделать своими руками, проведя предварительную диагностику неисправности.

Способы проверки агрегата

Для своевременного обнаружения неисправности подшипников не существует лучшего способа, чем профилактический осмотр и проверка вращения вала ротора. Для этого необязательно специально разбирать узел, если вы периодически производите замену ремня привода генератора своими руками. В процессе этой замены вращение вала проверяется следующими способами:

  • возьмитесь за шкив рукой и попробуйте покачать перпендикулярно оси для определения люфта;
  • активно покрутите шкив в разные стороны.

Если рукой ощущается люфт либо вал крутится с заеданием и шумом, то замена подшипников генератора ВАЗ-2110 неизбежна. Другой признак износа деталей — появление шума в виде гудящего звука, доносящегося от узла при работе двигателя. В этом случае необходимо локализовать неисправность, поскольку гудеть может вращающийся элемент другого узла, расположенного неподалеку: помпы либо натяжного ролика ремня привода ГРМ.

Уточнить место возникновения шума несложно: надо снять ремень привода генератора и запустить двигатель на пару минут. Если при работе на холостом ходу гул исчез, значит, его источником были элементы генератора ВАЗ-2112, а помпа и ролик находятся в исправном состоянии. Таким же образом проверяется работа подшипника генератора ВАЗ-2114 и любой другой модели «десятого» семейства.

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

  • в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
  • в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

Размер подшипника по ширине, мм по диаметру наружному, мм по диаметру внутреннему, мм Каталожный номер
Передний 14 47 17 180202
Задний 11 35 15 24940220

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

  • Самарский завод, маркировка — СПЗ-4;
  • Вологодский завод — 23ГПЗ;
  • Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Категорически не рекомендуется устанавливать элементы без надписей и маркировок, изготавливаемые неизвестно где, чаще всего — в Китае.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Установка новых элементов

Перед тем как поменять изношенные подшипники ВАЗ-2110 своими силами, не помешает проверить наличие смазки в только что приобретенных деталях. Для этого нужно острым предметом поддеть и снять одну из пластиковых защитных крышек сепаратора. При необходимости нужно добавить смазки и поставить крышку на место. Затем можно приступать к замене, для чего понадобится стандартный набор ключей и инструментов, имеющихся у каждого хозяйственного автолюбителя.

Задний подшипник генератора удобнее всего демонтировать с помощью съемника, но при его отсутствии сойдет и обычный рожковый ключ размером 22-27 мм.

Снимать генератор с автомобиля лучше из смотровой канавы в такой последовательности:

  1. Отключить аккумуляторную батарею и отсоединить провода от контактов агрегата, открутив гайки крепления ключом на 10 мм.
  2. Открутить болт натяжителя ремня, ослабить его и снять со шкива генератора. Демонтировать планку натяжителя.
  3. Ключом на 13 мм ослабить и открутить гайку нижней опоры агрегата. Вытащить болт и снять генератор с автомобиля.

Согласно рекомендации производителя, замена подшипника генератора ВАЗ-«Десятки», находящегося спереди, должна выполняться вместе с крышкой, куда он запрессован. Но менять крышку нет смысла, если она находится в нормальном состоянии, в чем следует убедиться перед разборкой. Да и по деньгам такая замена выйдет дороже.

Главное, что нужно аккуратно сделать при выполнении дальнейшей работы, — удалить старые подшипники. Порядок действий такой:

  1. Поставить на корпусе и крышках агрегата метки, фиксирующие взаимное расположение деталей. Раскрутить болты, стягивающие крышки с корпусом (4 шт.).
  2. Поддев плоской отверткой, разъединить детали кожуха. Снять заднюю крышку вместе с обмоткой.
  3. Передний подшипник выбивается из крышки через круглую наставку. Это надо делать аккуратно, чтобы крышка не треснула, иначе ее придется-таки заменить.
  4. Задний подшипник демонтировать с помощью съемника либо рожкового ключа, вертикально вставленного одним концом между деталью и ротором. Постукивая по ключу молотком и передвигая его вокруг оси, постепенно сбить подшипник.

Новые элементы запрессовываются на места молотком с использованием старых подшипников в качестве наставок. Затем производится сборка и установка агрегата на автомобиль.

Подшипник генератора ваз 2110 — как заменить, стоимость

Содержание статьи

Всем привет, пришло время перебрать генератор, к тому я же обзавелся киксом, и гена нам нужен здоровый.

Нам понадобится:

  1. Подшипник генератора передний 303, я приобрел вологодский VBF(ВПЗ-23) — 90р
  2. Подшипник генератора задний 202, я приобрел вологодский VBF(ВПЗ-23) — 70р
  3. Контакные кольца, они же коллектор ротора генератора — 100р
  4. Также необходимо купить новый регулятор напряжения — 130р
  5. Рекомендую заводской «Автоэлектроника» или «Орбита», я же приобретать его не стал, так как, длина щеток старого регулятора еще достаточная.

Еще мне понадобились:

  • Планка натяжная генератора 2110 — 30р
  • Ремкомплект гайки шкива генератора 50р (гайка+плоская шайба+шайба гровера+упорная шайба), мне нужна была только гайка.
  • В зависимости от года выпуска, генератор бывает старого и новового образца. Разница только в диаметре вала, у старого — 15мм, у нового 17мм
  • Для вала диаметром 15мм нужен подшипник 302 он же 6302.RS
  • Для вала диаметром 17мм нужен подшипник 303 он же 6303.RS
  • Задний подшипник у всех генераторов одинаковый — 202 маркировка 6202. RS

Большинство генераторов нового образца, с валом 17мм, мой тоже оказался нового.

Интересно, что с завода были установлены подшипники SKF France, а не российского производства. Генератор кстати 2002 года.

Контакные кольца

Планка, подшипники и непонятная штука купленная мной в радиодеталях за 15р)

Для интереса снял сальники с подшипников, в старом смазка давно засохла, попала вода и подшипник заржавел. С нового снял чтобы добавить литола, но это не потребовалось, так как он там оказался в достаточном количестве.

А началось все с появления жуткого гула со стороны двигателя, моего терпения хватило ровно на одну поездку, но в любом случае затягивать с ремонтом гены не стоит, так как изношенный подшипник может заклинить. Приехал в гараж, открыл капот, скинул ремень с гены и завел, звук пропал. Снял гену, здесь подробно останавливаться не буду, все подробно расписано тут. Выносим гену на свет, и с умным видом вертим в руках, как надоест, приступаем к разборке, бла бла бла, снимаем:

  • пластиковую крышку
  • диодный мост
  • регулятор напряжения(щетки)
  • зажимаем шкив в тисках через резиновые прокладки(чтоб не повредить его) и откручиваем гайку шкива(головка на 24)
  • затем маркируем взаимное расположение крышек генератора, откручиваем четыре стяжных винта, затянуты они хорошо, а сделаны из достаточно мягкого металла, поэтому откручиваем либо ударной отверткой, либо обычной крестовой, но с большим жалом, предварительно пролив вэдэшкой или тормозухой.

Затем также проливаем место стыка крышек вэдэшкой или тормозухой, и половиним корпус гены, с помощью отвертки или монтажной лопатки.

И тут начинается самое интересное! Якорь(ротор) генератора запресован в подшипник, а подшипник запресован в крышку, нам нужно выбить ротор, но сделать это нужно аккуратно, не повредив вал. Для этого накручиваем гайку на конец вала и через деревяшку ударами молотка выпрессовываем вал из подшипника. Я ударял без деревяшки и подпортил гайку, пришлось купить ремкомплект за 50р (гайка+плоская шайба+шайба гровера+упорная шайба) из него я взял только гайку.

Затем берем переднюю крышку из которой только, что выпрессовали ротор, и с помощью трубы или подходящей головки аккуратно выбиваем подшипник. Подшипник в крышке завальцован, и при снятии подшипника завальцовка частично обломится, но в моем случае это не помешало новому подшипнику плотно запрессоваться в крышке.

Хорошенько моем крышки с помощью, воды, чистящего средства, щетки и абразива (обычный песочек или кусочек наждачки).

Получаем эстетическое удовольствие от чистых крышек и используя старый подшипник как оправку запресовываем новый, при этом главное не допустить перекоса подшипника. Кстати! если нет желания возиться с выпрессовкой-запрессовкой подшипника, можно купить переднюю крышку в сборе с подшипником, обойдется она в 250р против 90 за подшипник

Далее рассматриваем другой конец ротора, тут все печально, контакные кольца изношенны и требует замены. Ну раз требуют заменим! Правда есть один нюанс, контакные кольца сложно найти в продаже, и прежде чем снимать старые, просто необходимо приобрести новые, иначе придется покупать новый ротор за 1000р, а это не бюджетно( Предположим, вы не нашли колец в продаже и грустные вернулись домой, можно конечно пойти нажраца, но есть и другой выход из положения! Можно просто купить новый регулятор напряжения и подложить под него несколько шайб, таким, образом чтобы щетки сместились с истонченной части колец на целую, небольшой колхозец и гена еще потрудиться) кстати у некоторых регуляторов, например пензенского, щетки уже идут со смещением относительно заводских, обратите на это внимание.

Мы же, решили не искать легких путей и приобрели новые контактные кольца за 100р) Особенно, если учесть, что выбора-то у меня небыло, так как старые я сразу варварски снял, зажав в тисках и провернув ротор.

Но прежде, чем заменить контактные кольца необходимо снять задний подшипник генератора. При снятии заднего подшипника, я ни в коем случае не рекомендую использовать съемник, так как диаметр вала небольшой и его легко можно повредить съемником.

Не надо так…

Лучше воспользоваться таким вот способом, и на съемник тратится не придеться и вал целее будет.

Аккуратно освобождаем выводы обмотки ротора из зажимом колец и снимаем кольца. Удаляем остатки клея и видим такую картину, теперь становиться понятно почему не стоит использовать съемник

Запрессовываем новые кольца на вал

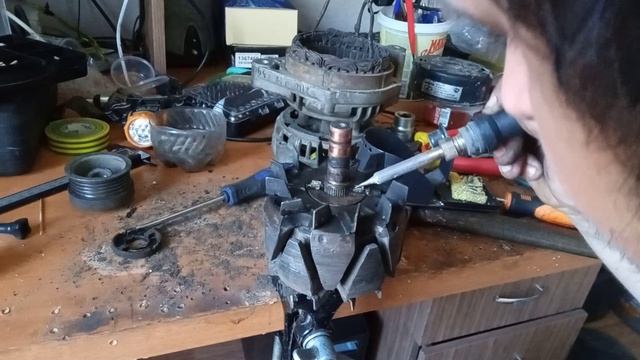

Припаиваем выводы обмотки к дорожкам колец

Немного мазюкаем герметиком для защиты пайки от окисления

Одеваем защитную крышку на место

Используя старый подшипник как оправку, аккуратно запрессовываем новый

Таким вот образом запресовываем вал в новый подшипник

Хорошенко зачищаем клеммы выводов обмотки статора

Прикручиваем клеммы к диодному мосту и мажем литолом для защиты от окиси. Ну я еще отчистил диодный мост)

Собираем гену, убеждаемся в том, чтобы ротор легко и свободно вращался и ни в коем случае не задевал о корпус или статор, закручиваем шкив и вот он, генератор в сборе)))

Ставим гену на авто, заводим машину, дрожащими руками берем мультиметр, замеряем на напругу на гене, на экранчике появляется 14.45V! Каааайффф На клеммах аккума 14.2V. С грязными руками, уставшие, голодные, но счастливые идем домой…

Смазка подшипников генератора ваз 2110

В арсенале хорошего автолюбителя прошлых лет неизменно присутствовали три смазочных шприца: с солидолом для многочисленных точек смазки шасси, с консталином – для водяного насоса и с нигролом – для шарниров кардана. Кроме того, в гараже или в “автомобильном уголке” в квартире где-нибудь под раковиной стояла банка с графитовой смазкой – для рессор, рядом с ней красовались тюбики с ЦИАТИМом для распределителя зажигания, вазелином для клемм аккумуляторной батареи, а в уголке скромно стояла баночка из-под лекарства с графитовой пудрой – для замков дверей.

Теперь ничего этого нет: в машине исчезли пресс-масленки, а вслед за ними из гаража или квартиры – банки с разными сортами смазок. Но сами смазки и смазывание ими пар трения играют и будут играть решающую роль в обеспечении долговечности узлов автомобиля при их сборке на заводе и при ремонте.

К тому же сейчас в эксплуатации находится около восьми миллионов старых легковых автомобилей, и их хозяевам нужны сведения о смазках и смазывании.

Пар трения, смазываемых смазками, в автомобиле гораздо больше, чем смазываемых маслами. Благодаря способности удерживаться вблизи пары трения смазка служит намного дольше, а расходуется ее в десятки раз меньше, чем масла.

Смазки имеют еще ряд преимуществ перед маслами: например, их свойства меньше зависят от температуры, многие из них не теряют способности смазывать при попадании в них воды, они не загрязняют окружающую среду – не оставляют пятен на асфальте и т.д.

Диагностика

Чем смазать подшипник генератора? Данная тема конечно интересна, но вот вопрос, как узнать, что пора производить именно эту процедуру. Чтобы убедиться в необходимости смазывания, можно произвести простую диагностику. Производить эту работу следует только в случае появления непонятного воя из-под капота. Только в таком случае, это говорит о возможных проблемах с генератором. Чтобы убедиться в том, что источник неприятностей именно в подшипнике, заведите двигатель, откройте капот. Попросите помощника резко надавить на педаль газа. Если вой усилится, и будет исходить от генератора, то однозначно потребуется ремонт этого узла.

Для уточнения серьезности проблемы потребуется разобрать генератор. Если вы своевременно отреагируете на эту неприятность, то достаточно будет просто добавить смазки. В противном случае, необходимо будет заменить подшипник полностью. При этом, не всегда получится найти подходящий подшипник в магазинах. Это не слишком распространенная деталь, придется использовать аналоги.

Выбор смазки

Если вы решили, что необходимо обновить смазку, то важно правильно ее подобрать. На самом деле, это не так уж и сложно. Из самых распространенных вариантов лучше всего подойдут следующие варианты:

  • ЦИАТИМ 201;
  • ОКБ-122-7
    .

Помимо этого, возможно использовать и другие смазки, похожие по характеристикам. При выборе смотрите на возможность применения вещества в подшипниках качения. Если подбираете незнакомую смазку, то имеет смысл прочитать ее основные показатели.

Вот это основные показатели, на которые необходимо обращать внимание при подборе смазки. Ниже рассмотрим основные моменты выбора более подробно.

Совместимость смазок

В ходе эксплуатации автомобильного транспорта возникает необходимость замены одного типа смазки на ее аналоги. При выборе материала всегда нужно учитывать совместимость смазочных составов. Нанесение на металлическую поверхность масла, которое не совмещается по техническим характеристикам с предыдущим составом, может привести к поломке, и выходу из строя рабочего узла ходовой части автомобиля.

В случае невозможности приобретения нужного сорта смазки, необходимо снять деталь, промыть ее в керосине, и лишь затем наносить новую марку материала. Если демонтаж детали ходовой части автомобиля затруднен по техническим причинам, то нужно использовать только ту смазку, которую рекомендует завод изготовитель (инструкция по ТО).

Следующая проблема – это совместимость с полимерными комплектующими. Масла на минеральной основе хорошо воспринимают пластиковые детали, а вот синтетические материалы могут отрицательно повлиять на состояние пластмассовых элементов. При определении возможности совмещения контактируемых веществ, нужно учитывать продолжительность их взаимодействия и рабочую температуру узла трения.

Вязкость

Пожалуй, наиболее важным показателем для работы является вязкость смазки. Для подшипников качения следует внимательно следить за консистенцией используемого состава, именно уровень вязкости больше всего влияет на качество защиты подшипников электродвигателей от износа. Также важно понимать, что генераторы имеют разные характеристики. Главное, на что следует смотреть – частота вращения.

Есть специальные таблицы, в них указываются не только частота вращения, но и рекомендуемая температура для работы. Исходя из этого, и подбирается оптимальная вязкость смазки. Использование таких таблиц оправдано в случае, когда необходимо подобрать для генератора смазку, а ничего точно опробованного под рукой нет.

Присадки по типу смазки

Эти показатели становятся вторыми по важности. Давайте для начала посмотрим почему эти они важны. Тип смазывающего состава определяется по базовому маслу, которое было использовано для создания продукта. Этот показатель влияет на длительность применения смазки без замены. Присадки влияют на противозадирный эффект. Поэтому, большее внимание на них следует обращать при выборе состава для зубчатых передач. Для подшипников качения используемых в генераторах наличие присадок не слишком важно.

Применение и разновидности пластичных смазок

Проведем краткий обзор популярных продуктов. В последнее время производители предлагают новейшую технологию: металлоплакирование.

Этот термин означает, что на рабочей поверхности трения образуется тончайший слой металла, обладающего низким коэффициентом трения.

В качестве примера рассмотрим популярный среди автомобилистов продукт: МС 1000 смазка пластичная металлоплакирующая.

В составе присутствует цинк, который обеспечивает противоизносные свойства. Благодаря постоянной сменяемости масла в рабочей зоне, этот слой само восстанавливается.

Blue MC 1510 высокотемпературная пластичная смазка – предназначена для высоконагруженных подшипников, работающих при высоких температурах. Этот состав выдерживает перепады от -40°C до +350°C.

Обратите внимание

Высокая температура каплепадения сохраняет подшипники при экстремальных температурах: масляная пленка не разрушается, расслоения основы и присадок не происходит.

Срок службы исчисляется сотнями тысяч километров. Благодаря уникальным свойствам, этот продукт имеет допуски ведущих авто src=»https://prosmazku.ru/wp-content/uploads/2018/07/ris-6.jpg» class=»aligncenter» width=»600″ height=»197″[/img] Пластичная смазка Molykote Longterm изготавливается с добавлением литиевых присадок. Обладает антифреттинговыми свойствами и усиленной адгезией. Такой состав позволяет использовать смазку на высоконагруженных узлах в течение длительного времени без замены.

Основное применение – муфты, подшипники, шлицевые соединения на крупных агрегатах и строительной технике. Также популярно нанесение подобных пластичных смазок на резьбовые соединения.


Графитовая смазка пластичная изготавливается методом добавления мелкодисперсного порошка в готовый состав при сохранении вязкости.

Применяемость достаточно широкая: от бытовой техники до автомобилей и промышленных агрегатов.

Неплохие антифрикционные и температурные показатели, однако графитовая смазка не выдерживает высоких оборотов рабочего узла. Поэтому перед приобретением следует изучить характеристики устройства, которое будет смазываться.

Водостойкая пластичная смазка для лодочных моторов выпускается практически всеми производителями, и обладает следующими свойствами:

  1. Высокая степень защиты от коррозии.
  2. Адгезия и стойкость нанесенного слоя выше среднего.
  3. Практически нулевая гигроскопичность, нерастворимость в воде.
  4. Способность к консервации металлических деталей.
  5. Температурные показатели не относятся к основному требованию допуска.

Плотность

Этот показатель определяется концентрацией загустителя на объем базового вещества. Хотя, определенное воздействие тут оказывает и плотность основного масла. Учтите, не стоит забывать, что плотность нужно рассматривать в комплексе с вязкостью. Состав может иметь высокую плотность, но базовая вязкость тут будет невысокой. Точно так же это может иметь и обратное соотношение. Сейчас, для отметки плотности смазок используется шкала NGLI

. По этой шкале минимальной плотностью считается показатель 0, максимальный балл 6. Все инженеры считают, что уровень плотности зависит от скорости работы подшипника. Для генераторов автомобилей рекомендуется применять смазки с плотностью не менее 5 баллов.

Замена смазки подшипников генератора

Итак, вы определили, что воет именно подшипник генератора. Также вы подобрали консистентную смазку. Теперь можно переходить к работе по смазыванию подшипника. Скажем сразу, что хоть эта работа и не выглядит особенно сложной, но повозиться все-таки придется. Для начала снимаем генератор с автомобиля:

  • Ослабляем натяжение ремня, на разных моделях, это действие производится ослаблением винта или гайки;
  • Снимаем ремень, запустите на пару минут двигатель, так вы наверняка убедитесь, что причина воя, именно генератор;
  • После этого можно открутить генератор, как это делается, посмотрите в мануале к своему авто.

Важно перед всеми действиями с генератором снять минусовую клемму с аккумулятора, это позволит избежать короткого замыкания. После снятия генератора, можно приступить к его разборке:

  • Зажмите генератор в тисках, это позволит избежать необходимости держать его при откручивании;
  • Заклиньте с помощью отвертки крыльчатку вала, с целью избегания ее прокручивания. После этого можно открутить гайку, крепящую шкив;
  • Но, сняв шкив, вы не вдруг получите доступ к подшипнику. Потребуется снять переднюю крышку. В некоторых случаях она крепится с помощью защелок.
  • Чаще всего, используется 3-4 шпильки с гайками. Открутите их;
  • Открутив крепление, необходимо с помощью плоской отвертки демонтировать крышку генератора. Так и получаем доступ к подшипнику;
  • Осматриваем деталь. Если имеется сомнение в ее целостности, то следует аккуратно выпрессовать его, и установить новый. Для смазывания потребуется подогреть состав, так он лучше проникнет внутрь обоймы. Подогретую смазку палочкой намазывают на подшипник. Не жалейте вещества, оно должно проникнуть в обойму, иначе толку от работы не будет.

После этого остается только собрать генератор в обратной последовательности. Установите его на место.

Заключение

. В автомобиле имеется большое количество разнообразных подшипников, за ними следует очень внимательно следить. В частности, люди задаются вопросом, чем смазать подшипник генератора. На самом деле, выполнить подбор смазки не так уж и сложно, только нужно знать, как правильно подбирать ее. Также при выборе следует знать технические особенности смазок для подшипников.

В смазке нуждаются многие детали автомобиля, в том числе и генератор. Нормальная работа генератора предполагается в случаях, когда подшипники достаточно смазаны, в иной ситуации их износ будет значительно увеличен. Как известно, при отсутствии или плохой смазке подшипник генератора рискует серьезно нагреться в процессе работы, что может привести к привариванию обоймы к валу. Если такая ситуация произойдет, единственным способом решения проблемы для водителя станет полная замена генератора, что довольно дорогостояще. Лучший способ избежать возникновения подобной проблемы – смазывать подшипники генератора, когда нанесенная на них изначально смазка выработает свой ресурс.

Применение смазок

Здесь расскажу, что и как нужно делать, чтобы узлы трения нормально работали и служили долго и безотказно.

Подшипники качения. Долговечность подшипника качения, помимо нагрузки и частоты вращения, определяется правильным подбором смазки, а для регулируемых подшипников, кроме того, – регулировкой.

Пластичные смазки лучше, чем масла работают в таких узлах, как ступицы колес, поэтому в автомобилях подшипники задних колес смазываются смазкой, хотя довольно просто было бы решить вопрос о смазке их маслом, находящимся в заднем мосту. Масло и приготовленная на его основе смазка обеспечивают практически одинаковое сопротивление вращению подшипника.

Однако смазка хуже, чем масло, отводит тепло, и подшипник, смазываемый смазкой, нагревается. Нагрев зависит от частоты вращения. В ступицах колес автомобиля, движущегося по шоссе со скоростью 80…90 км/ч, температура подшипников ступиц на 15…30 К и даже более превышает температуру воздуха.

У нормального подшипника дорожка качения гладкая, блестящая. Если подшипник изрядно поработал, на ней может появиться розоватый или коричневатый налет – тончайшая пленка – результат так называемого окислительного изнашивания. Такой подшипник вполне работоспособен, так как окислительное изнашивание развивается очень медленно. У старого подшипника дорожка становится матовой – подшипник пора заменять.

Если смазка подобрана неправильно или ее недостаточно, на дорожке качения образуется стекловидный блестящий след. При дальнейшей работе поверхность дорожки становится шероховатой, а затем начинает шелушиться. “Жалобы” такого подшипника становятся слышны: подшипники ступиц и полуосей издают периодически скребущий или рычащий звук, а подшипники генератора или водяного насоса – звук, напоминающий прерывистое гудение шмеля или зудящий писк. При разрушении подшипники колес начинают бубнить: бу-бу-бу.

Работа начавшего разрушаться подшипника сопровождается повышенным тепловыделением. Если узел с таким подшипником по всем правилам отрегулировать, то из-за теплового расширения внутреннего кольца подшипник может заклинить.

Теплостойкость – основное требование, предъявляемое к смазкам, применяемым в подшипниках ступиц передних колес, в водяном насосе, в выжимном подшипнике сцепления. В ступицах колес температура повышается при действии тормозов, особенно дисковых, где температура может достигать +100…+1200 °С.

При сборке важно правильно дозировать смазку, закладываемую в подшипниковый узел. Обычно только 5 % смазки находится в самом подшипнике, а на беговой дорожке – всего около 1 %, и это количество обеспечивает многолетнюю работу подшипника. Когда после сборки подшипник начинает работать, смазка вытесняется с дорожек качения. Например, из роликовых конических подшипников выдавливается около 40 % смазки, из шариковых – от 10 до 30 %.

Если узел плотно забит смазкой, вытеснение ее излишка затрудняется. Это вредно: увеличиваются энергетические потери, повышается температура узла.

Интенсивное перемешивание механически нестабильной смазки приводит к ее тиксотропному упрочнению, и затвердевшая смазка перестает поступать в зону трения. Более того, нагревшаяся смазка расширяется и, не находя выхода, пробивает уплотнение и выдавливается наружу. Охлаждаясь, она втягивается обратно вместе с успевшей прилипнуть к ней пылью. Поэтому при заполнении полости подшипника смазкой следует поступать так: полностью заполнить смазкой пространство до торцов колец подшипника, а остальную полость – лишь на Уз–Уз, не более.

Когда нужно смазывать подшипники генератора

Водитель может провести простые диагностические процедуры, чтобы убедиться, требуется ли генератору автомобиля замена смазки на подшипниках.

Обратите внимание: Проводить подобную диагностику рекомендуется в ситуациях, когда возникает в процессе работы двигателя непонятный «вой» из-под капота автомобиля. Он может являться симптомом неисправности генератора.

Чтобы проверить генератор, потребуется помощник. Нужно попросить, чтобы кто-нибудь надавил на педаль газа автомобиля, при этом другой человек должен находиться около капота и слушать реакцию генератора. Если при нажатой педали гул, исходящий от генератора усиливается, можно переходить ко второй стадии диагностики.

Вторая стадия проверки генератора подразумевает его разбор. Необходимо разобрать генератора и оценить наличие смазки на подшипнике. Если ее мало, потребуется ее добавить.

Важно: Если никак не реагировать на данную проблему, может выйти из строя как сам подшипник, так и весь генератор. Стоит отметить, что замена подшипника может осложниться поисками нужной детали, поэтому доводить его до такого состояния не стоит.

Как выбрать смазку для подшипников генератора

Выбирая смазку для элементов генератора, нужно обратить внимание на следующие параметры:

Вязкость, в том числе сохранение вязкости при нагреве и охлаждении;

  • Наличие присадок;
  • Консистенция смазочного материала;
  • Используемый при создании смазки загуститель;
  • Точка каплепадения;
  • Устойчивость к возникновению окислов в процессе работы.
  • Это основные параметры, на которые следует обращать внимание при выборе смазки для подшипников генератора. Рассмотрим подробно некоторые из перечисленных параметров.

    Вязкость

    Самый важный параметр для состава, который будет использоваться в качестве смазки подшипника генератора. Поскольку в генераторе используется подшипник качения, именно уровень вязкости будет напрямую сказываться на скорости износа компонента.

    Поскольку генераторы могут иметь различные характеристики, соответственно, для них подойдут смазки с различными качествами. Первое, на что стоит обращать внимание среди параметров генератора при подборе смазки, это скорость вращения. При выборе вязкости смазки рекомендуется пользоваться специальными таблицами, в которых указывается частота вращения генератора и рекомендуемая для работы температура. Ориентируясь на эти два параметра, выбирается идеальная по вязкости смазка для подшипника генератора.

    Обратите внимание: Использование описанных выше таблиц целесообразно только в тех случаях, когда неизвестна рекомендуемая производителем вязкость смазки для генератора.

    Присадки

    Все современные автомобильные смазки содержат определенный набор присадок. Чаще всего, поскольку такие смазки применяются для зубчатых передач, главным образом присадки направлены на противозадирный эффект. Поскольку в генераторе используется подшипник качения, противозадирный эффект не столь важен, соответственно, нет смысла переплачивать за смазку, сконцентрированную на подобной защите.

    Важно: Если автомобиль эксплуатируется при низких температуру, обязательно нужно приобретать для подшипника в генераторе смазку на синтетической основе.

    Плотность

    Параметр плотности в автомобильной смазке определяется количеством загустителя, используемого в объеме базового смазочного вещества.

    Обратите внимание: Плотность и вязкость – это разные параметры, но их обязательно нужно рассматривать неотрывно друг от друга. Например, смазочный компонент может обладать высокой плотностью, но низкой вязкостью, либо наоборот.

    В современном автомобилестроении принято измерять плотность смазочных веществ по шкале NGLI. По ней плотность может иметь показатель от 0 до 6. Выбирать плотность смазки для детали следует, ориентируясь на скорости ее вращения, в данном случае скорости работы подшипника.

    Рекомендуется для подшипников генератора выбирать смазку с плотностью не менее 5 по шкале NGLI.

Типы и марки смазок

К сожалению, Госстандарт совместно с ВНИИ нефтяной промышленности не навели должного порядка ни в отношении номенклатуры, ни в отношении маркировки смазок. а Отрасль автомобилестроения не упорядочила рекомендации по смазыванию автомобилей. Номенклатура выпускаемых смазок неоправданно велика, их марки не отражают эксплуатационных свойств, а противоречивые рекомендации “автомобильной” литературы ставят в тупик очень многих.

Между тем все не так уж сложно.

Эксплуатационные свойства смазок главным образом определяются видом загустителя, который и дает название типу смазки. Большинство смазок для узлов трения загущают мылами – солями жирных кислот различных металлов, причем соль может быть обычная, а может быть комплексная. Практически используются мыла кальциевые, литиевые, натриевые, бариевые и алюминиевые. Кроме мыла в качестве загустителя применяют углеводороды и (редко) пигменты. Зная тип смазки, можно уже многое сказать о ее применении.

Кальциевые смазки называются солидолами. Это наиболее распространенные пока у нас в стране смазки благодаря своей дешевизне и удовлетворительным эксплуатационным характеристикам. Они могут применяться и в узлах трения, и как консервационные.

Солидолы бывают синтетическими и жировыми. Жировые солидолы менее склонны к упрочнению при хранении и к тикстропному упрочнению при их “отдыхе” после разрушения, что делает их применение более предпочтительным. Однако по внешнему виду их почти невозможно отличить: и те, и другие представляют собой мягкую маслянистую мазь от светлого до темно-коричневого цвета. От смешивания разных марок солидолов (например, при добавлении смазки в узел) их свойства не ухудшаются.

Солидолы выпускаются двух разновидностей – обычные и пресс-солидолы. Пресс-солидолы мягче, что облегчает их заправку через пресс-масленки при низкой температуре, но снижает верхний температурный предел применения.

При нагревании примерно до +80 °С солидолы необратимо распадаются, и это делает невозможным их применение в таких узлах автомобиля, как, например, ступицы передних колес, подшипники водяного насоса, распределитель зажигания.

К солидолам относится также графитная смазка УС (А – грубая плотная мазь с серебристым оттенком. Она изготавливается на более вязком масле, чем солидол С, и в ее состав входит около 10 % наполнителя – графита П грубого помола.

Эту смазку недопустимо применять в узлах трения с высокой чистотой обработки, так что существовавшую рекомендацию о применении графитной смазки для шарниров “Запорожца” нужно признать ошибочной. Графитная добавка несколько повышает ее противозадирные свойства. В старых автомобилях эту смазку использовали для рессор.

Недавно для графитной смазки найдено совершенно неожиданное применение – для улучшения работы… радиоприемника. Беда наружных выдвижных автомобильных антенн – “разбалтывание” контактов, что проявляется при движении в виде шороха или треска. Треск исчезает, если место контакта чуть-чуть смазать графитной смазкой, ведь графит – хороший проводник тока. Для этого нужно слегка смазать основание штыря антенны и несколько раз вдвинуть и выдвинуть его.

Комплексные кальциевые смазки по сравнению с солидолами термически стабильны, обладают высокими противозадирными свойствами, но склонны к термоупрочнению и гигроскопичны (хранить их надо в герметичной таре). К этим смазкам относятся униолы, которые по внешнему виду очень похожи на солидол.

Смазка Униол-1

может применяться в качестве единой автомобильной смазки взамен 1-13, ЯНЗ-2, технического вазелина и др., однако в узлах трениях требует более частой замены, чем Литол-24.

Смазки Униол-3
и Униол-ЗМ
отличаются от Униола-1 тем, что готовятся не на масле МС-20, а на маловязкой смеси масел. Это делает их низкотемпературными смазками, которые целесообразно применять в северных и северо-восточных районах при круглогодичной эксплуатации. В Униол-ЗМ добавлен в небольшом количестве дисульфид молибдена, что несколько повышает противо-задирные и противоизносные свойства этой смазки.

Натриевые и натриево-кальциевые смазки обязаны своему распространению довольно высокой температуре плавления. Однако область их распространения ограничена, так как они неводостойки – растворяются в воде, хорошо смываются водой с поверхностей и т. д. Некоторые из них склонны к термоупрочнению и поэтому не могут длительное время обеспечивать работоспособность при повышенной температуре, например, в ступицах передних колес автомобилей с дисковыми тормозами, где температура может повышаться до +100 °С и более. Постепенно вытесняются другими смазками.

Смазка 1-13
ижировые консталины УТ-1 и УТ-2
по внешнему виду неотличимы: представляют собой зернистые желтоватые мази. Консталины отличаются от 1-13 отсутствием кальциевого мыла. Эксплуатационные свойства их практически одинаковы. По современным меркам – это устаревшие смазки, и их производство постепенно прекращается.

Смазка ЯНЗ-2

гладкая, мягкая, коричневая или черная мазь, более мягкая, чем 1-13, обладает лучшей смазывающей способностью, более водостойка, менее склон-на к термоупрочнению, но все же уступает Литолу-24.

Смазка АМ

– липкая, длинноволокнистая мазь светлого или темно-коричневого цвета создана специально для шаровых шарниров кардана постоянной угловой скорости ведущих осей автомобиля. Но при применении в этих шарнирах Литола-24, Униола-1 или Униола-2М изнашивание снижается, а смазку можно заменять в пять раз реже. Поэтому смазку АМ применяют все реже.

Все перечисленные натриевые смазки не могут применяться для шаровых шарниров подвески и рулевого управления, так как не исключается попадание в шарниры воды. Единственная в своем роде смазка КСБ – гладкая желто-золотистая мазь, в которую для обеспечения токо-проводности добавляют чешуйки меди. Применяется для смазки контактов переключателя поворотов и замка зажигания и ничем заменена быть не может.

Литиевые смазки с каждым годом получают все большее распространение во всем мире благодаря своим ценным эксплуатационным качествам. Во многом они отвечают требованиям, предъявляемым к идеальной смазке. Первой среди них стоит чудо-смазка Литол-24 – мягкая мазь вишневого, реже коричневого цвета. Она может применяться как единая смазка для всех основных узлов трения автомобиля взамен практически всех смазок. Кроме того, Литол-24 обладает хорошими консервационными свойствами.

Фиол-3

– мягкая зеленая мазь практически идентична Литолу-24 и допускает смешивание с ним.

Фиол-1

– очень мягкая зеленая смазка, также близка по составу к Литолу-24, но имеет меньшую вязкость, меньший предел прочности и лучшую морозостойкость.

Фиол-2

– промежуточная смазка между Фиолом-3 и Фиолом-1.

Фиол-2М

– серебристо-черного цвета, отличается от Фиола-2 наличием адгезионной присадки и наполнителя – около 2 % сульфида молибдена. В октан-корректоре ВАЗ, где используется Фиол-2М, его вполне можно заменить Литолом-24.

Северол-1

– мягкая желтая или светло-коричневая высококачественная смазка, близкая по составу к Литолу-24, но с антиокислительной и противоизносной присадками. Может заменить почти все смазки, применяемые в автомобиле, но делать такую замену целесообразно в холодных районах.

ЦИАТИМ-201

– мягкая желтая или светло-коричневая мазь. Пока основная низкотемпературная смазка СССР. Применяется в узлах всех типов при небольших удельных нагрузках и там, где требуется небольшое усилие сдвига, например, в гибком вале спидометра.

ЛСЦ-15

– несменяемая высококачественная автомобильная смазка, которая отличается от Литола-24 и фиолов наличием антиокислительной присадки. Обладает высокой адгезией, водостойкостью, консервацион-ными свойствами. Можно смешивать с Литолом-24 и фиолами.

№ 158

– мягкая гладкая мазь синего цвета применяется для смазки подшипников автотракторного электрооборудования и игольчатых подшипников кардана, где она может работать длительное время благодаря противоокислительной и противоизносной присадкам. Полноценной замены этой смазки нет. Ее можно заменить Литолом-24, но срок службы последнего в два раза меньше. Смазка имеет плохие низкотемпературные свойства, так как делается на вязком авиационном масле МС-20. Отрицательные последствия этого могут сказаться лишь при эксплуатации автомобилей при очень низкой температуре.

ЛЗ-31

– специальная несменяемая, очень стабильная смазка для выжимного подшипника сцепления некоторых автомобилей. Она неводостойка, так как готовится на сложных эфирах, а не на нефтяном масле. Полноценной по стабильности замены нет.

Бариевые смазки несколько уступают литиевым по температурным характеристикам, не превосходят их по водостойкости. У нас выпускается комплексная бариевая смазка ШРБ-4 – слегка волокнистая, желтая, липкая мазь. Она хорошо защищает от коррозии, сохраняет высокую работоспособность в присутствии воды, не оказывает вредного влияния на резину. Эти свойства делают ее лучшей смазкой для применения в шаровых шарнирах автомобиля, где ее можно не заменять в течение 100 тыс. км пробега.

ШРУС-4

– длинноволокнистая желтая или коричневая мазь, созданная специально для применения в шарнирах равных угловых скоростей автомобилей.

Прогрессивным типом смазок, которые находят применение за рубежом, являются комплексные алюминиевые смазки.

Их стоимость не превышает стоимости солидолов, в то же время они имеют высокую механическую, термическую и физико-химическую стабильность, высокую адгезию и очень высокую водостойкость. Это сочетание свойств способствует постепенному распространению их в автомобилестроении.

Углеводородные смазки имеют очень высокую водостойкость и консервационную способность и поэтому применяются как консервационные.

ВТВ-1

– вазелин технический волокнистый был создан для смазывания клемм аккумуляторных батарей автомобилей ВАЗ. Он не растворяется в электролите и воде, благодаря адгезионной присадке имеет хорошее сцепление с металлом, морозостоек. Для узлов трения ВТВ-1 совершенно непригоден, так как уже при +45 °С расплавляется.

Недавно мне попался аэрозольный баллончик с ВТВ-1, в который добавлен испаряющийся растворитель. Удобно! Я побрызгал им на клеммы аккумуляторной батареи, снял панели дверей и “попылил” внутрь. Уезжая в командировку на небольшой срок, можно с помощью баллончика покрыть тонким слоем ВТВ-1 хромированные детали и диски колес, которые без ухода ржавеют.

Смазки, применяемые в автомобилестроении, их особенности и заменители известны. Но необходимо отметить, что приведенные в ней относительные показатели имеют лишь ориентировочное значение; во-первых, они зависят от метода измерения и, во-вторых, у разных партий смазки одной и той же марки они могут различаться в несколько раз. Например, для солидола УСс при 20° С предел прочности на сдвиг колеблется от 300 до 700 Па (паскалей), а динамическая вязкость—от 800 до 1500 П (пуаз) — при определенной скорости сдвига.

Существует еще ряд специализированных автомобильных смазок, применяемых только при сборке автомобиля.

Например, натриевую смазку ДТ-1 с добавками сульфида молибдена и графита употребляют при сборке тормозных цилиндров автомобилей ВАЗ, а Литол-459/5—как несменяемую смазку в распределителе” комплексной кальциевой смазкой Дисперсол-1 смазывают замки, механизмы дверей и стеклоподъемники. Смазку наносят на детали с помощью летучего растворителя. Аналогично для этих же целей применяется цинковая смазка МЗ-10, содержащая графит.

Быстро и удобно. Несколько лет назад разработано и появилось в продаже новое смазочное средство “Унисма-1”, которое неправильно назвали универсальной смазкой. Вдействительности в состав “Унисмы-1” (она продается ваэрозольной упаковке) входит масло, специальные растворители, ингибиторы коррозии и другие специальные добавки. Ее основная особенность – исключительно высокая проникающая способность, причем при этом она вытесняет воду.

Если добавить, что смазочное средство обладает хорошими смазывающими и противозадирными свойствами, становится очевидно, что его можно с успехом применять в разных случаях и вместо масла, и вместо смазок.

Это могут быть петли дверей, крышки багажника, замки, педали, тяги, тросики. Не отворачивается гайка – достаточно на нее напылить “Унисму-1” и спустя каких-нибудь полчаса гайка без труда отвернется. Если “Унисмой-1” покрыть ржавое пятно, то коррозия прекращается, а ржавчина спустя некоторое время легко счищается. Наконец, в сырую погоду “Унисма-1” поможет пустить двигатель, так как она прекращает утечку тока высокого напряжения при нанесении ее на покрытые инеем или влагой крышку распределителя и наконечники свечей зажигания.

Словом – увидел “Унисму-1”– бери без раздумий. Но не жадничай: одного баллончика тебе хватит на несколько лет.

ВАЗ 21099 — замена подшипников генератора своими руками


Замена подшипника в генераторе

Замена подшипника генератора ваз 2109 просто необходима, так как в противном случае генератор выйдет из строя. А это приведет к тому, что пользоваться машиной будет невозможно, так как без генератора она не работает, а тот, в свою очередь, не функционирует без подшипника. Если в работе подшипника генератора заметны какие-то дефекты, то его необходимо заменить. Замена подшипника на генераторе ваз 2109 может быть выполнена и своими силами.

Диагностика

Прежде, чем начать замену подшипника, следует проверить его работу и других деталей генератора на износ или повреждения.

Проверка заднего подшипника

Замена подшипника в генераторе ваз 2109

Чтобы проверить, насколько правильно работает задний подшипник, следует:

  • ​ Визуально определить, нет ли на его поверхности царапин, трещин или других повреждений.
  • ​ Проверить скорость его вращения.
  • ​ Слегка покачать наружное кольцо подшипника из стороны в сторону.
  • ​ Резко покрутить его по часовой стрелке.

Примечание: в это время подшипник не должен заедать. В противном случае его придется заменить.

Проверка переднего подшипника

Замена подшипников генератора ваз 2109

Осуществляется немного по-другому:

  • ​ Придерживать шкив левой рукой.
  • ​ Правой рукой плавно прокручивать переднюю крышку сначала вперед, а после – назад.

Примечание: если при этом подшипник или его крышка заедают, то его нужно срочно заменить.

Проверка крышки генератора

Замена подшипников на генераторе ваз 2109

Для того, чтобы осуществить проверку крышки генератора, необходимо:

  • ​ Снять крышку.
  • ​ Посмотреть, нет ли на ней каких-либо дефектов.
  • ​ Поставить ее на место. Если она плотно крепится обратно, значит ее пока не нужно менять.

Обычно подшипник завальцован в крышке. Поэтому его замена подразумевает и замену самой крышки. Однако стоимость крышки является довольно высокой, поэтому некоторые предпочитают вынимать подшипник, после чего осуществлять его ремонт или замену.

Как заменить генератор на ВАЗ 2108-ВАЗ 21099

Снятие: Снимать генератор будет необходимо с низу автомобиля, но понизу стоит защита картера обычно, потому её снять непременно будет необходимо, как болты крепящие защиту будут откручены и она снята, скидывайте клемму минус с аккума (Как это сделать читайте «вот в этой статье», в пт 1) и сперва отсоедините проводку от генератора (К нему две клеммы крепятся и ещё колодка проводов подсоединяется в добавок, чтоб клеммы отсоединить, необходимо будет гайку вывернуть которая их укрепляет, см. огромное фото, ну а колодку вы рядом найдёте, её просто рукою вытянуть будет необходимо), сразу после этого ослабьте верхнюю гайку регулировочной планки, а потом и нижнюю немножко (см. малюсенькое фото) и как это будет изготовлено, рукою переместите генератор поближе к движку и снимите с него ремень, который на него надевается, но на этом ещё не всё и генератор пока не снимется, остаётся вполне отвернуть всего три болта, один это тот который регулировочную планку укрепляет (Указан голубой стрелкой, стопроцентно вывернуть его придётся), а два других понизу размещаются (Об их чуток позднее, а конкретно в пт 2).

Примечание! Когда ремень снят будет вытащите его и осмотрите, на нём не в коем случае не должно быть следов масла и другого рода жидкостей, а так же он не должен будет быть потресканный и иметь хоть какие то очевидные недостатки, в неприятном случае ремень необходимо будет поменять на новый!

2) В самом низу генератора (Придётся подлезть под автомобиль), Вы найдёте два болта, но запомните, какой-то из них длиннющий, а другой маленький, запоминайте куда какой заворачивается, чтоб позже вы не подбирали их меж собой, а сразу завернули на те места куда необходимо, ну итак вот, оба болта подлежат выкручиванию, а когда они вполне отвернуты будут, аккуратненько снимите генератор и положите его на землю либо туда, куда Для вас необходимо.

Установка: Новый генератор ставиться заместо старенького точно так же, но только не забудьте открутить гайку которая регулировочную планку на генераторе укрепляет и данную планку на другой перенесите и на этом всё на самом деле, замена генератора на автомобиле произведена удачно.

Дополнительный видео-ролик: Более тщательно узреть процесс, как генератор проверяется на исправность при помощи такового устройства как мульти-метр, можно просмотрев видео-ролик который размещён чуток ниже:

Замена подшипника

Ваз 2109 подшипник генератора передний и задний

Если во время работы двигателя подшипник стучит, шумит или издает еще какие-то звуки, то его следует менять. При этом такой стук может сигнализировать не только о неисправных подшипниках. В некоторых случаях могут сломаться ролики. Чтобы это проверить, следует снять ремень генератора. Включить двигатель. Если стук остался, значит проблема в роликах,но если он исчез, нужно менять подшипники. Делается это так:

  • ​ Ослабить гайку и болт, при помощи которых крепится генератор.
  • ​ Снять ремень. Запустить двигатель.

Примечание: если после этого стук исчез, это не означает, что проблема решена. Нужно продолжить замену подшипников.

  • ​ Отключить аккумулятор, после чего отсоединить провода от генератора.
  • ​ Снять переднюю защитную часть картера.

Марка подшипников генератора ваз 2109

  • ​ Открутить нижнее крепление генератора.

Примечание: нижнее, а не верхнее, так как генератор впоследствии будет снят именно через низ.

  • ​ Заблокировать ротор генератора (в этом поможет плоская отвертка).
  • ​ Открутить шкив.
  • ​ Снять кожух.
  • ​ Открутить щетки(см.Замена щеток генератора своими силами), а также четыре болта, крепящие половинки генератора.
  • ​ Сделать метки на двух половинках.
  • ​ Отверткой снять заднюю крышку.
  • ​ Прикрутить гайку к резьбе ротора.

Примечание: чтобы облегчить дальнейшие действия, следует снять ротор с подшипника, после чего держаться руками за ушки передней крышки. Следует стукнуть гайкой по деревяшке.

  • ​ На подшипник поставить какой-то предмет (можно взять брусок подходящего размера и формы). Ударив по этому предмету молотком, выбить подшипник.
  • ​ Взять новые подшипники.
  • ​ Смазать их маслом.
  • ​ Новый подшипник следует забивать через старый.
  • ​ Чтобы он лучше держался в крышке, следует развальцовывать края.
  • ​ Поменять задний подшипник.

Марка подшипников генератора на ваз 2109

  • ​ Подставить под него плоский прочный предмет (отвертку или зубило) и бить сверху по нему молотком.
  • ​ Чтобы запрессовать подшипник, можно использовать трубчатый ключ.

Ремонт

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

  1. Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
  2. Демонтируйте ремень ГРМ.
  3. Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
  4. Снимается пленка, после чего извлекается втулка.
  5. Аккуратно со своего посадочного места достается непосредственно сам генератор.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

  • На корпусе генератора расположены гайки, которые необходимо открутить;
  • Снимите крышку и извлеките из-под нее регулятор. Этот элемент отвечает за щетки и напряжение;
  • От крышки отсоедините статор. Делать данную операцию следует максимально аккуратно, дабы не повредить обмотку из меди;
  • Иногда корпус может покрываться ржавчиной, из-за чего статор сложно или даже невозможно отсоединить. В такой ситуации вооружитесь молотком, ударной отверткой. С помощью этих инструментов необходимо нанести максимально точные удары. Тем самым вы сумеете разделить элемент на блоки;
  • Отделив от статора генератор, вы увидите оба подшипника — передний и задний;
  • Демонтируйте поврежденный компонент и поставьте на его место новый подшипник генератора. Не забывайте, что их там два. Для профилактики можно заменить сразу оба, даже если один из них находится в полностью исправном состоянии;
  • Сборка выполняется строго в обратной последовательности.

Работа съемником

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

  1. Установка должна осуществляться с помощью специального пресса. Поставить новый элемент на место поврежденного теоретически можно обычным молотком, нанося по подшипнику направленные удары. Но так вы можете повредить новую запчасть, плюс дополнительно нанести ущерб соседствующим элементам.
  2. Убедитесь, что новый элемент прочно сел на свое место. Только после этого приступайте к установке шкива и крыльчатки.
  3. При покупке детали спросите у продавца, на какой именно автомобиль рассчитан данный конкретный подшипник. Эти детали отличаются размерами.
  4. В процессе замены обязательно проверьте состояние натяжения ремня ГРМ. Если натяжение окажется недостаточно сильным, может возникнуть просадка напряжения.

Ремонт генератора

Ремонт происходит в следующей последовательности:

  • ​ Снять генератор с машины.
  • ​ Отжать три защелки.
  • ​ Снять пластмассовый кожух.

Примечание: делать это следует аккуратными движениями, чтобы не повредить детали.

  • ​ Открутить два винта, крепящие регулятор напряжения.
  • ​ После этого снять его вместе с щеткодержателем.
  • ​ Отсоединить аккумулятор.
  • ​ Отвинтить четыре болта крепления блока и конденсатора.
  • ​ Отогнуть провода статора таким образом, чтобы появилась возможность снять блок.
  • ​ Желая заменить конденсатор, следует отвернуть гайку, снять шайбу, а также втулку(см. Меняем конденсатор (генератор ваз)).

Примечание: для облегчения работы можно отцепить наконечник провода конденсатора.

  • ​ Снять стяжные винты (их 4).
  • ​ Снять крышку генератора, используя при этом отвертку.
  • ​ Зажать ротор так, чтобы он стал неподвижным.
  • ​ Отвернуть гайку, крепящую шкив.
  • ​ Снять пружину, шкив и упорную шайбу.
  • ​ Вынуть ротор.

Примечание: легче его вынуть со стороны привода.

  • ​ Снять с него дистанционное кольцо.

Примечание: если на нем есть какие-то дефекты, то его следует отшлифовать.

  • ​ Проверить ротор стоит омметром. Он покажет, нет ли в его обмотках обрыва.
  • ​ Осмотреть статор. С внутренней стороны не должно быть зазоров от якоря. Если они есть, подшипники нужно поменять.
  • ​ Внимательно диагностировать крышку генератора. Если во время вращения подшипников крышку заедает, значит ее нужно поменять.
  • ​ Собрать генератор в обратном порядке.
  • ​ Но перед тем как ставить генератор на место, следует проверить, не стерся ли его ремень. Чтобы это проверить, необходимо согнуть ремень пополам с противоположной стороны. Если на нем появляются небольшие трещинки или разрывы, значит его срочно нужно заменить.

Примечание: они довольно заметны, поэтому их можно увидеть без труда. Однако это не касается микротрещин (то есть, с ними ремень еще может быть использован).

  • Также необходимо обратить внимание на состояние щеток. Если они стали короче, чем были раньше, значит их нужно поменять. В противном случае аккумулятор будет слишком быстро разряжаться.

Заменить подшипник генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена ремонта может быть различной. Ведь зачастую нужно менять не только подшипник, а и другие детали генератора, так как его повреждение приводит к выходу из строя других составных частей. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Регулятор напряжения

Проблема поставлена, ее нужно решать. А сделать это несложно, если просто стабилизировать напряжение, которым запитывается обмотка ротора генератора. Все дело в том, что теперь, независимо от того, какое напряжение будет на выходе пары источников питания — генератора и аккумулятора, к обмотке возбуждения (ротора) подается только стабильное. На автомобилях ВАЗ 2108 напряжение генератора составляет порядка 12,5-13,8 Вольта. Следовательно, магнитное поле будет всегда одинаковым, независимо от частоты вращения ротора. И если это так, то на статорной обмотке напряжение тоже будет стабильным.

Как разобрать генератор 2108

Автомобильный генератор предназначен для преобразования в электрический ток энергии механического вращения. Вполне естественно, что механическое взаимодействие компонентов генератора ВАЗ 2108 приводит к возникновению неисправностей. Его ремонт либо замена — вот и все, что остаётся автовладельцу.

При наличии новых комплектующих и небольшого опыта проведения подобных работ процесс ремонта генератора не составит никаких проблем. В особенности, если имеется подготовленное место для работы и все необходимые инструменты.

Перечень инструментов: крестовая отвёртка, набор накидных головок с рукояткой — трещоткой — это, чтобы снять устройство. А для того, чтобы разобрать его, нужен специальный съёмник подшипников, гаечные ключи «на 8» и «на 19» и тиски, ещё желательно иметь коробку с отделениями, чтобы складывать распорные шайбы.

Последовательность разборки генератора 2108

Для того, чтобы разобрать генератор 2108 https://azon.ua/vaz/2108/zapchasti-na-elektrooborudovanie-vaz-2108/generatory-i-komplektuyushchie-vaz-2108/generatory-vaz-2108/, его придётся снять с автомобиля. Предварительно отключается аккумулятор. Снимаются клеммы с устройства. Далее следуют манипуляции с кронштейном крепления, с болтами и ремнём. Главное — не потерять мелкие комплектующие при демонтаже.

Генератор лежит на монтажном столе, теперь есть возможность его разобрать. Нужно не торопится и соблюдать определённую последовательность действий:

есть роторный вал, а на нем есть крепёжная гайка. Открутить её нужно ключом на «19», придерживая рукой крыльчатку

Крутим против часовой стрелки, важно не потерять крепёжную шпонку от генераторной крыльчатки;

развернув генератор тыльной стороной к себе, нужно открутить четыре крепёжные гайки. Вот тут и пригодится ключ «на 8»

Далее вытаскиваем крепёжные шпильки;

если развернуть устройство лицевой стороной, то открывается доступ к переднему подшипнику. Крепёжные пластины нужно открутить. Подшипник придётся буквально «выбить» из посадочного места, если нет специального съёмника, дощечкой подходящего размера;

теперь на роторный вал накручивается гайка. Это необходимо для того, чтобы зафиксировать вал в тисках. Далее можно снять заднюю крышку генератора, дёрнув её вверх! Вы получили доступ к подшипнику;

вступает в работу съёмник для подшипников. Пользоваться им несложно, если вал надёжно закреплён;

Внутри задней крышки находится диодный мост. Раз уж разобрали генератор, то мост лучше заменить на новый.

Если цена ремонта, с учётом стоимости комплектующих и затраченного времени, становится совсем уж заоблачной, есть смысл приобрести новый генератор.

Самостоятельная замена подшипников на генераторе ВАЗ 2110

Рано или поздно владельцу автомобиля ВАЗ 2110 придется менять подшипники на генераторе, так как со временем изнашиваются все детали. Конечно, подшипники можно заменить в автосервисе, но стоит такая услуга недешево. А пока можно поменять подшипники своими руками. О том, как правильно произвести замену, мы и поговорим в этой статье.

Назначение подшипников генератора ВАЗ-2110

Передний и задний подшипники генератора ВАЗ 2110

Все просто: обеспечить плавное и равномерное вращение ротора генератора. Оба подшипника, передний и задний, находятся под специальными крышками. И добраться до них можно только после демонтажа генератора и снятия защитных кожухов.

Когда необходимо менять?

Если генератор автомобиля начинает скрипеть и выть во время работы, это главный признак того, что необходимо срочно заменить подшипники. Завывание обычно вызвано отсутствием смазки в сепараторах этих деталей. В качестве альтернативы сепаратор подшипника может просто выйти из строя из-за износа или усталости.
Здесь есть один нюанс, о котором обязательно нужно упомянуть. Иногда на ВАЗ 2110 из района генератора слышен не вой, а тонкий, едва различимый скрип, который автовладелец может принять за скрип вышедшего из строя подшипника. Но чаще всего скрипит именно помпа или этот звук издает ролик на ремне ГРМ. Чтобы понять, что скрипит именно подшипник генератора, следует снять ремень. Если звук не пропадает, то проблема в подшипниках.

Какие типы подшипников входят в десятку: артикулы и размеры

Подшипники в генераторах автомобилей ВАЗ 2110 закрытые, шариковые, однорядные, имеют двухстороннее уплотнение.

  • Обозначение фасада — 6202 2RS (в отечественных каталогах под номером 180202).
  • Подшипник задний — 6103 2RS ​​(он же — 24940220).

Важный момент: при выборе подшипников особое внимание следует обращать на производителей их ступиц. Обычно ступичные подшипники ВАЗ 2110 производятся в Самаре, их маркировка СП3-4.

Также на рынке можно найти хабы 23 ГПЗ (это Вологда) и 3 ГПЗ (это Саратов). Категорически не рекомендуется покупать подшипники, на которых ступицы не промаркированы. Также нельзя покупать китайские генераторные подшипники, которые сейчас встречаются повсеместно, так как качество этих подшипников не выдерживает никакой критики.

Инструменты для замены своими руками

  1. Комплект подшипников генератора (передний и задний).
  2. Набор рожковых ключей.
  3. Отвертка с плоским жалом (средний размер).
  4. Молоток.
  5. Зам.
  6. Съемник шкива генератора.

Секвенирование

  1. Положительная клемма автомобильного аккумулятора отсоединена.
  2. Теперь необходимо снять ремень ГРМ, для этого рожковым ключом на 13 откручивается фиксирующая гайка, после чего рожковым ключом на 10 откручивается крепежный болт от натяжителя.

    Стрелкой указано расположение болта крепления натяжителя генератора

  3. От генератора отсоединяются все провода, затем ключом на 13 откручивается его нижнее крепление, выкручиваются болты и снимается генератор с автомобиля.

    Демонтаж нижнего крепления генератора

  4. Следующим шагом является разборка снятого генератора. Берется ключ на 24 и откручивается шкив генератора. Открутить его не так просто, поэтому лучше всего использовать тиски.

    Шкив генератора удобнее откручивать в тисках

  5. После того, как гайка шкива откручена, ее необходимо снять с оси генератора. Для этого используйте съемник, который можно приобрести в любом магазине автозапчастей.
  6. После снятия шкива можно переходить к разборке корпуса, но перед этим нужно снять щеткодержатель, регулятор напряжения, конденсатор и диодный выпрямитель. Все это находится под пластиковой крышкой.

    Похоже на генератор ВАЗ 2110 без щеткодержателя

  7. Чтобы разобрать корпус, потребуется открутить 4 крепежных винта. Именно они удерживают 2 части тела вместе. Открутить эти винты удается далеко не всегда, так как зачастую они буквально приварены к корпусу. Так что перед их откручиванием имеет смысл взять специальную жидкость (лучше всего WD40), залить эти винты и немного подождать.
  8. После удаления винтов можно снять переднюю крышку генератора. Здесь запрессован передний подшипник. Для того, чтобы вынуть его оттуда, вам понадобится оправка, диаметр которой чуть меньше диаметра наружного кольца подшипника (в качестве такой оправки подойдет кусок трубы подходящего диаметра). Трубу устанавливают на кольцо и несколькими ударами молотка выбивают из крышки подшипник.

    Выпрессовка переднего подшипника ВАЗ 2110 оправкой должна производиться без дополнительных усилий

  9. В освободившееся место устанавливается новый подшипник и запрессовывается с помощью вышеуказанной оправки и молотка.
  10. Следующий этап замена заднего подшипника. Для его замены статор придется снять с генератора. Затем пластиковая опора этого подшипника выталкивается (это можно сделать пальцами) и снимается с ротора. Только после этого можно будет добраться до заднего подшипника.

    Доступ к заднему подшипнику генератора возможен только после снятия ротора.

  11. Снять его со шкива можно тем же съемником, которым снимали передний подшипник. После снятия подшипника запрессовывают новый с помощью молотка и оправки, однако диаметр оправки должен соответствовать внутреннему, а не наружному кольцу подшипника. Следует любой ценой избегать повреждения наружного кольца. Кроме того, совершенно невозможно зажать ротор генератора в тисках при запрессовке заднего подшипника: задняя часть ротора очень мягкая, и на ней образуются задиры от тисков, которые могут помешать правильной сборке генератора .
  12. В идеале задний подшипник должен быть установлен на ротор с помощью гидравлического пресса. Если такой возможности нет, то во время прессования ротор необходимо положить на какую-нибудь деревянную поверхность. А на резьбу (на ту, по которой задний шкив накручивается на ротор) надо обязательно накрутить какую-нибудь гайку. Это защитит резьбу от повреждений (эти нитки тоже очень мягкие, как и вся задняя часть ротора).
  13. После запрессовки заднего подшипника производится сборка генератора.

Как изменить: пошаговое видео руководство с комментариями мастера

Вывод из сегодняшней статьи прост: если подшипники в генераторе свистят, их надо менять, причем срочно. Потому что не только они могут выйти из строя, но и весь генератор. Однажды он просто заклинит, его ротор перестанет вращаться, а осколки разбросанного сепаратора повредят обмотки генератора. И такие повреждения восстановлению не подлежат. Придется менять весь генератор, а это очень серьезные деньги.

Ремонт генератора на ваз 2110 своими руками

Подробно: ремонт генератора на ваз 2110 своими руками от настоящего мастера для сайта en. icndoit.com/35.

Добро пожаловать!
Генератор — это электроприбор, который подает ток в бортовую сеть автомобиля и заряжает аккумулятор при работающем двигателе, если он выйдет из строя, то первая проблема, которая начинается с автомобиля, это лампочка заряда аккумулятора (будем об этой лампе чуть позже) а на машине в прямом смысле после этого ездить нельзя, все дело в том что система зажигания любого автомобиля который работает на бензине потребляет электричество и проводит его (высоковольтные провода, подключены свечи зажигания и другие агрегаты), тем самым работает двигатель, и если вдруг сядет аккумулятор и перестанет поступать ток в бортовую сеть, то машина просто заглохнет и больше не заведется, пока не разрядится аккумулятор заряжается снова.

Внимание!
Для проведения процедуры ремонта генератора вам потребуется запастись: Обязательно мультиметром и по возможности контрольной лампой, а так же отверткой, разного рода ключами (гаечными, накидными и тд ), кроме того, вам также понадобится маркер и мелкозернистая кожа!

Резюме:

Внимание!
Как вы уже поняли, проверять лучше всего с помощью мультиметра, который имеет функцию вольтметра (а она есть у всех), так что если вы все-таки решили его проверить, то запомните ток, который должен быть на аккумуляторе при работающем двигателе равняется примерно 13-14,5 вольт, если меньше то либо аккумулятор полностью разряжен, либо генератор пришел в негодность, в этом случае попробуйте разогнаться, для этого кратковременно нажмите на педаль газа и уберите с него ногу, если увеличилась подача тока, значит батарея разряжена, если ничего не произошло, то попробуйте сделать это еще раз и помните, если ток меньше 12 вольт, что уже не допустимо, то после за очень короткое время аккумулятор полностью разрядится и вы уже не сможете завести машину (Для запуска автомобиля нужно не менее 11,5 вольт, если аккумулятор выдаст меньше, то запустить двигатель уже будет проблематично)!

Видео (нажмите, чтобы воспроизвести).

Внимание!
В генераторе не очень сложно разобраться, проверить его сложно, особенно если не умеешь пользоваться мультиметром, а даже если и умеешь, то все равно могут быть ошибки, просто мультиметр -метр не всегда сможет показать точные данные (У каждого своя ошибка) и поэтому рекомендуем вам, перед тем как приступить к работам по разборке, просто отсоединить крышку от генератора и проверить щетки (Они чаще всего выходят из строя) и , при необходимости заменить их на новые (Кстати, если изношены только одни щетки, то даже генератор можно не снимать с машины, а просто отсоединить от него крышку и, вооружившись короткой отверткой, открутить два винта, которые крепят регулятор напряжения и потом, вынув регулятор, посмотреть на те самые щетки, которые на нем расположены и которые при сильном износе подлежат замене)!

Разборка:
1) Сначала снимите его (Как снять генератор читайте в статье: «Замена генератора на автомобилях ВАЗ»), затем по бокам отогните три защелки, которые крепят пластиковую крышку, благодаря чтобы грязь и вода не попала в генератор, после того как загнуты защелки (только их не сломать) снимите крышку с генератора и отложите в сторону, как показано на маленьком фото.

2) Затем откручиваем два боковых винта, которые крепят регулятор напряжения к генератору (винты указаны красными стрелками, а сам регулятор синим) и потом снимаем регулятор с генератора, ну только когда берешь выключен, отсоедините от него проводку как на фото в показанном углу, иначе регулятор просто не снимется с автомобильного генератора.

4) После этого откручиваем четыре винта крепления диодного моста к генератору и отгибаем три вывода проводов, которые подключены к диодному мосту так, чтобы они позволяли его снять и совсем не мешали , после проделанной операции не торопитесь снимать диодный мост, а открутите еще один винт, которым крепится конденсатор или открутите гайку, которая крепит идущий от него провод, и только после этого можно снимать диодный мост с генератора, можно Подробнее об этом конденсаторе читайте ниже.

Внимание!
Конденсатор — благодаря ему ток, идущий от диодного моста, выравнивается и идет на аккумулятор более равномерно, без перерывов и без сильных колебаний, снимать можно как вместе с диодным мостом, так и отдельно, если хотите вместе , достаточно открутить винт, который его крепит (указано красной стрелкой) и потом снять, если хотите отдельно, то открутить гайку, которая крепит провод конденсатора к шпильке (указано синей стрелкой) и потом снять этот провод со шпильки!

5) Далее берем маркер в руки и делаем отметки на обеих крышках как показано на маленьком фото, после выполнения этих отметок откручиваем по кругу четыре винта (три из них указаны стрелками, один не видно) и отсоедините обе крышки.

6) Далее откручиваем гайку крепления шкива генератора (Обозначена красной стрелкой) и затем снимаем шкив, проще всего его открутить зажав ротор (Это только когда крышки уже отсоединен) в тисках, а просто аккуратно зажмите, а еще лучше подложите тряпку, как только гайка будет откручена, снимите вал ротора с подшипника, который находится в крышке (см. маленькое фото), затем снимите проставочное кольцо с вала и осмотрите его.

7) И по окончании всех операций осмотрите последние детали и проверьте некоторые из них, а именно осмотрите обе крышки, на них не должно быть трещин и следов деформации, проверьте оба подшипника (Передний и сзади) они должны нормально вращаться, не заедать где не следует и из них тоже не должна течь смазка, в противном случае подшипники выпрессовываются с помощью специального съемника и меняются на новые, затем берем статор в руки и осматриваем его , он должен быть в исправном состоянии и абсолютно не должно быть оголенной проводки, при помощи контрольной лампы проверьте его, для этого включите контроль в сеть 220 Вольт и поочередно подключите его между всеми клеммами как показано на фото 1, при каждом подключении лампочка должна загораться, иначе статор неисправен и статор надо еще проверить, если он не замыкается на массу, это тоже делается легко и с помощью той же контрольной лампочки, подробнее смотрите на ф из 2, там баран р поочередно подключается ко всем выводам обмотки статора, а провод от источника тока к корпусу статора, но только в этом случае лампа не должна гореть, если она горит, то это значит, что имеется короткое замыкание и статор необходимо заменить на новый.

Сборка:
Все детали собираются в обратном порядке, только при сборке ориентируйте крышки так, как они были установлены ранее (Все делается по меткам), а пружинная шайба шкива генератора будет нужно ставить выпуклой стороной к гайке и гайке крепления шкива, затягивать с моментом 39- 62 Н•м (3,9-б, 2 кгс•м), что можно сделать динамометрическим ключом и чем еще , при сборке сориентируйте конденсатор (если снимали вместе с диодным мостом) относительно монтажного выступа на крышке, как на фото ниже.

Дополнительный видео ролик:
Процесс капитального ремонта генератора на автомобилях ВАЗ 2110 вы можете посмотреть на видео ниже:

Внимание!
Еще один процесс разборки и сборки генератора показан в другом видео, его также можно найти чуть ниже:

Отремонтировать генератор на автомобиле ВАЗ 2110 своими руками вполне возможно. элемент или полностью заменить его. Все зависит от конкретной ситуации и степени износа устройства.

Согласно руководству по эксплуатации плановую проверку состояния генератора следует проводить каждые 50 тысяч километров пробега. Но это при условии исправной работы устройства.

Бывает, что генератор начинает «барахлить» раньше положенного срока, аккумулятор не заряжается должным образом. Собственно, он и служит для обеспечения работы источника питания для питания всего автомобиля — аккумуляторной батареи.

Советуем опираться не только на наши инструкции, но и на видеоуроки, которые позволят провести ремонт и замену своими руками даже без большого опыта.

Первый шаг — определить, действительно ли ваш генератор является источником проблемы. Для проверки нужно провести ряд последовательных мероприятий.

  1. Запустите двигатель и дайте ему прогреться до рабочей температуры.
  2. Увеличить обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
  3. Включить все фары, активировать дальний свет, запустить печку, аварийку, подогрев стекол, дворники. То есть все потребители электроэнергии должны быть максимально включены.
  4. Измерьте напряжение на аккумуляторе.
  5. Если прибор показывает меньше 13В, то велика вероятность, что в обмотках генератора произошло короткое замыкание или обрыв.
  6. Еще вариант — пробой регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Крепление генератора ваз 2110 16 клапанов. Замена генератора: снятие и установка

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при работающем двигателе. При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время движения. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию генерации магнитного поля. Этот компонент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половина этой обмотки установлена ​​в специальных полюсных частях, а ток подается на обмотку благодаря токосъемным кольцам. Вращение ротора осуществляется благодаря ременной передаче, от привода.

Другим не менее важным компонентом является статор, который состоит из сердечника и обмотки. Этот механизм генерирует переменный ток, проходящий по электрической сети через контактные кольца. Для подачи тока на кольца конструкция узла дополнена специальными щетками. После них по схеме устанавливается выпрямительный блок, который используется для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей могут применяться разные схемы соединения обмоток.

Реле генераторной установки используется для поддержания напряжения в заданных пределах. Этот элемент при необходимости изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле являются одновременно и контроллерами, и исполнительными элементами. Назначение этих компонентов — определить время, в течение которого обмотка возбуждения должна быть подключена к сети. В случае выхода из строя реле на аккумулятор будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формируемые в обмотке, составляют 13,2-14,7 вольт. Сам блок позволяет генерировать ток до 80 ампер. Важно, чтобы ремень генератора ВАЗ был правильно натянут, иначе работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него около 10 килограмм прогиб ремня должен быть не менее 8 мм (автор видео — канал В гараже Сандро) .

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы агрегат не пришлось ремонтировать, его необходимо правильно обслуживать. В целом данный агрегат имеет достаточно высокий запас прочности.

Какие особенности обслуживания необходимо соблюдать, чтобы предотвратить ремонт:

  1. Необходимо помнить, что внешние поверхности агрегата всегда должны быть чистыми.
  2. При проведении технического обслуживания также необходимо проверить качество крепления блока — он должен быть надежно зафиксирован в месте установки.
  3. Не лишним будет проверить работоспособность регулятора напряжения; для этого используется мультиметр.
  4. То же самое касается диагностики ремня. Как было сказано выше, в первую очередь нужно проверить его натяжение – ремень не должен быть слишком натянут, но и его ослабление также не допускается. Кроме того, диагностику состояния ремня следует проводить каждые 10 тыс. км пробега – на нем не должно быть следов повреждений, трещин, ремень не должен расслаиваться.
  5. Еще одним пунктом технического обслуживания является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор блока прокрутить вручную. Если при вращении вы чувствуете люфт или даже небольшой задир, то подшипниковые устройства нуждаются в замене. То же касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного агрегата может возникнуть по разным причинам. Как показывает практика, самые распространенные из них – поломанные щетки или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щеток

ВАЗ производится следующим образом:

  1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки крепят крышку к механизму.
  2. Саму крышку можно снять и убрать. Это позволит вам получить доступ к регулятору.
  3. На регуляторе есть два болта, которые фиксируют устройство — их нужно открутить. Затем потяните за регулятор и снимите его.
  4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0,5 см. В том случае, если их размер меньше, то у вас два варианта — либо ремонтировать путем замены щеток , либо менять сборку. Если производится ремонт, то понадобится паяльник, так как щеточный узел припаян к реле. Для начала нужно отпаять провода, подсоединенные к щеткам, а затем демонтировать блок, заменив его новым и надежно припаяв к контактам реле. Либо просто меняешь реле, а потом собираешь устройство в обратном порядке (автор видео канал ИЗО))) ЛЕНТА).

Как самостоятельно поменять подшипники?

Для замены подшипников выполните следующие действия:

  1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, а затем открутите шкив.
  2. Далее, оттянув защелки, нужно снять корпус устройства. На двух половинках корпуса нужно сделать отметки, а затем при помощи отвертки нужно будет демонтировать переднюю крышку.
  3. Затем нужно будет выбить подшипник из посадочного места, для этого нужно будет направить его на более подходящий предмет. Как вариант, можно использовать голову на 27.
  4. После этого можно взять новый подшипниковый узел и заполнить его смазкой. Этот элемент следует прогнать через старый. Чтобы устройство было более надежно зафиксировано в месте установки, можно развальцевать края стамеской.
  5. Теперь приступим к заднему подшипнику. Для этого нужно подставить под нее либо толстую отвертку, либо тонкую стамеску, и ударить сверху несколько раз молотком, параллельно двигая отверткой в ​​обратном направлении. Демонтировать устройство можно с помощью рожкового ключа.

Видео «Как поменять ремень генератора?»

Наглядная инструкция по замене представлена ​​в видео ниже (автор — канал В гараже у Сандро).

Зачастую многие автовладельцы ВАЗ 2110-2112 слишком спешат при первой неисправности генератора и предпочитают заменить его новым, вместо того, чтобы просто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь рассмотрим процедуру, которую необходимо выполнить для снятия и установки блока.

Итак, чтобы без проблем его демонтировать, нам понадобится такой инструмент, как:

  1. Головки торцевые на 10 и 13
  2. Рукоятки с храповым механизмом или кривошипы

Перед началом ремонта необходимо обязательно отключить автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы понятно и понятно все объяснить.

Если у вас есть вопросы по видеообзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в привычном формате.

Фотоотчет по ремонту

Сразу хочу предупредить, что в данном примере моего ВАЗ 2110 генератор немного зажат кронштейном крепления, так как он отломился во время аварии, поэтому процедуру снятия во всем показать не могу тонкости. Но все же основные моменты будут достаточно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая ниже показана стрелкой:

После этого отодвигаем генератор назад (в сторону салона), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится шпилькой с гайкой, а другой заглушка просто фиксируется разъемом:

Далее можно открутить нижнюю гайку крепления генератора, предварительно подлезть под машину и снять защиту двигателя (если установлена) :

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить рукоятью молотка:

После этого с обратной стороны пытаемся вынуть этот самый болт до конца :

Если менять собранное устройство, то установка проводится в обратном порядке. Но учтите, что модель генератора, по возможности, должна быть такой же, как и установленная на заводе. То есть в первую очередь смотрите на применимость конкретно к вашему авто, а потом уже на показатель силы тока в Амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если брать модель КЗАТЭ, которая в большинстве случаев устанавливается заводом, то стоимость может быть около 3500 рублей. Хотя, китайские варианты можно получить почти вдвое дешевле. Правда, за дешевизной гнаться не стоит, так как срок службы этих деталей может быть достаточно низким.

При снятии генератора 37.3701 с автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 автомобиля, выполните следующие действия:
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите защиту двигателя (см. в разделе 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как лонжерон кузова мешает снять болт крепления генератора к кронштейну.

3. Отсоедините разъем с проводом от провода генератора.

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы «30» генератора.

5. Ослабьте регулировочную гайку и гайку нижнего крепления генератора.

6. Переместите генератор к двигателю и снимите ремень генератора.

7. Отверните болт крепления регулировочной пластины генератора.

8. Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживающего генератор.

9. Снять генератор вниз с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установить генератор на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратном порядке.
A ВНИМАНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулировать натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701»).

Идея замены генератора на классике древняя, как и история самого автомобиля, ведь всем, кто ставит на родную машинку больше наворотов, чем слабая китайская магнитола, родная 42А Г-221 , на всех уже не хватит.

Правда, даже тех, кто пренебрегает хлопотами с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и слабый заряд аккумулятора.
Как-то раз знакомый, подогнал мне на балу, 55А-й генератор и возникла мысль как то подсказать как его установить в нашу классику. Полазив по просторам интернета, чтобы найти хоть что-то про его установку и подключение к авто, ничего путного не нашел, куча комментариев типа «Воткнул и забыл» или долгие обсуждения профессиональных электриков, но говорили на таком язык, который простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим было решено написать понятную для обывателей статью, чтобы помочь своими руками, без особых заморочек и особых навыков работы с электрикой, но своими руками проделать эту простую процедуру по замене генератора .
Начнем:
Стандартный генератор имеет массу альтернатив, так как генератор, при соответствующих навыках, средствах и желании, разрешается ставить хоть какой. Рассматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) Они дешевле.
б) Они более распространены, поэтому у вас не возникнет проблем с их заменой, поиском комплектующих для их исправления и их поиском.
в) Менять их проще — не нужно искать и делать какие-то специальные крепления и глобально менять электрику.

Ознакомиться с особенностями генераторов ВАЗ можно из приведенных ниже схем:
42А:

Теоретически видно, что даже более мощный 47А генератор Г222105 род уже значительно лучше стандартного. Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42А-му Г-221.
Генератора на 55А будет более чем достаточно для человека, который в основном использует штатное электрооборудование автомобиля. Это не генератор на 80А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам к установке и направлял ваш интерес к более новым моделям. Хотя, если пользоваться, чисто «Магнитола плюс противотуманки», вполне хватает. По креплению 55А генератор от ВАЗ-2108 ничем не отличается от штатного г-221, так что тут проблем возникнуть не должно — снять старый 42-й и поставить свежий, главное не забудьте сбросить клемму с аккумулятора и подтянуть ремень перед этим после установки.

Трудности начинаются с включением — как видно из рисунка, к штатному генератору идет 4 провода — 2 на шпильке и 2 вставлены отдельно, и один провод вставлен в 55А. Объясняется это уже встроенным в генератор реле напряжения, так называемой плиткой шоколада. Поэтому темные провода от реле (В) нужно изолировать, они нам больше не нужны. Два провода от контакта А необходимо прикрутить к контакту 1, а оставшийся желтоватый провод В подключить к штекеру 2.

Поломка может произойти через несколько лет после покупки машины. Чаще всего автовладельцы сталкиваются с проблемой в работе генератора. Для того чтобы избавиться от проблемы нужно:

  • удалить устройство;
  • разобрать, обнаружить ошибку, исправить или купить новый генератор;
  • установить работающее устройство.

Генератор

Чтобы самостоятельно разобрать детали машины, нужно знать, для чего они предназначены. Итак, генератор – это конструкция, которая предназначена для обеспечения электроэнергией всех частей за счет преобразования механической энергии в ток. То есть аккумулятор заряжается во время работы двигателя.

Краткая информация:

  • генератор расположен в передней части двигателя;
  • с помощью коленвала начинается работа.

На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные отличия, например, разное расположение вентиляторов, дизайн корпуса и т. д. Но основные детали остаются прежними. Поэтому, если владелец автомобиля хотя бы раз самостоятельно разбирался в деталях, то при разборке устройств другого типа он без труда сможет работать. Составные части — ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора на ваз 2112

Ваз 2112 крепление генератора не должно вызвать затруднений, так как практически на всех марках отечественных автомобилей установка аналогична. Но чтобы выполненная своими руками работа не вызывала недовольства, необходимо помнить обо всех нюансах.

  1. Перед тем, как монтировать генератор, на ВАЗ 21124 нужно убедиться, что минусовая клемма аккумулятора была отключена. Это один из важных моментов в работе, так как в обратном случае может произойти короткое замыкание.
  2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Ключом №13 затяните болты, как показано на фото ниже.
  3. Установите натяжную планку.
  4. С помощью специального накидного ключа № 10 затяните регулировочный болт в верхнем кронштейне.
  5. Правильно натяните ремень генератора, чтобы в дальнейшем не было обрывов.
  6. Ключом №10 накрутить гайку крепления проводов к приводу генератора с положительной полярностью. Таким образом, оба провода установлены.
  7. Подключите провод возбуждения устройства.
  8. Установите брызговик двигателя.
  9. Включите отрицательную клемму, чтобы возобновить работу. После полной установки лучше проверить ремень привода генератора, нужно отрегулировать натяжение.

Процессу крепления предшествует демонтаж устройства, определение поломки и последующий ремонт. Для того чтобы снять конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблема с генератором. Проверять устройство необходимо после пробега 15 000 км. Диагностика определяет состояние и в случае каких-либо неполадок необходимо срочно исправить ситуацию не откладывая на потом. Ремонт всегда включает разбор детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если же поломку определить не удалось, нужно продолжить разбор до конца.

Возможные негативные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в каретку. Например, из-за втулки вся конструкция с трудом помещается, натяжение ремня происходит только после затяжки специального натяжного болта с помощью ключа №10. Гайки (№ 13) следует затягивать после проверки ремня, причем затягивать его следует одновременно с затягиванием гаек сверху.

В том случае, если конструкция была натянута намного больше, чем положено, произойдет быстрый износ деталей (таких как ремень, шкив, подшипники), а, следовательно, и быстрая поломка. Слабое натяжение приведет к порче запчастей, своеобразному свисту при работе, к невозможности зарядить аккумулятор и в последствии к его замене.

Правильная регулировка ремня

Чтобы генератор служил долго, необходимо определить положение ремня.

  1. Деталь должна слегка прогибаться — примерно 10 мм, в процессе действия усилия 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то корректировку лучше сделать сразу. В первую очередь нужно ослабить гайки верхнего, а также нижнего генератора.
  2. Затем определить всю конструкцию до блока цилиндров, поворачивая, справа налево (чтобы был ощутимый спуск ремня). Поэтому, чтобы затянуть, нужно сделать шаги в обратном направлении – отвести устройство от цилиндра, повернуть болт в направлении слева направо, то есть по часовой стрелке.
  3. С помощью гаечного ключа поверните коленчатый вал два раза по часовой стрелке, используя болт шкива.
  4. Далее необходимо перепроверить крепление. Если результат плохой, лучше сразу повторить действия.
  5. Затяните две оставшиеся гайки.

Есть и второй вариант проверки. Удобнее и лучше работать внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабьте натяжение гаек в нижней, верхней части. Болт, предназначенный для регулировки, выворачивают на максимальное значение, генератор прижимают к блоку цилиндров и снимают ремень. После осмотра имеющегося ремня можно приступать к установке нового. Изначально лучше надеть на него шкив коленвала, а потом — сам генератор.

кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как выполнен не из металла. При неправильной установке деталей происходит скос крепления всех рядом стоящих устройств, что, в свою очередь, дает трещину на кронштейне.

Добавить комментарий

Ваш адрес email не будет опубликован.
